1 TEKNISK ANVISNING LKT / Objekt Beroende till/från annat dokument LKT , LKT , LKT Arbetsprocess Projektering, konstruktion, drift- och underhåll och inköp Nyckelord Anvisning, instruktion, anläggningsmärkning Ersatt av Leverantör Leverantörens dokumentnummer Leverantörens referensbeteckning Dokumenthistoria Revision Datum Signatur Kommentar EVAOLO MME61 Ställverksanläggning Tingvallskulle och MMV61 Tingvallskulle ventilationshus tillkommer EVAOLO Anläggningstyp V för Huvudområde V- Vitåfors industriområde under jord tillkommer EVAOLO Lagt till förklarande text i anmärkningsfältet för MMV52 och MMV KLKEHU MVL05 Avisningsanläggning tillkommer KLKEHU MVA32 Tillsatsmedelscentral NALO tillkommer KLKEHU MVP10 Pumpstation D289 tillkommer KLKEHU MVP10 utgår ersätts med MVP110, infört MV* 00, upptagna KLKEHU Nya gruvor >1000m DANTAN EVAOLO MBH41, MBH42, MBH43, MBH48 och MBH51 tillkommer. MFH10 utgår, ersätts av MBH EVAOLO MVV02 Ventilationshus SN Stollen tillkommer EVAOLO MVL08 Gasdepå tillkommer EVAOLO MVA32 Tillsatsmedelscentral NALO ändrat till Tillsatsmedelcentral NALO EVAOLO MBH49 Kommunalhemmet 6 och MBH52 Genvägen Koskullskulle tillkommer EVAOLO MK350 Gemensamma funktioner tillkommer i ny Tabell 6 Kringutrustning gemensamt. Tabell 6 Stödfunktioner byter namn till Tabell 7 Stödfunktioner EVAOLO Reviderat text under rubriken Märkningens uppbyggnad EVAOLO Allmän genomgång. Texten Referenser flyttad EVAOLO MVA33 Sektion 7 tillkommer EVAOLO MBH55 Repisvaara Nordost tillkommer EVAOLO Lagt till texten Värmeanläggning i MVK20 Senaste revision Senaste revision av denna anvisning kan rekvireras från e:post: tekadm.mbgt@lkab.com eller tekadm.krn@lkab.com

2 TEKNISK ANVISNING LKT / Objekt Alla LKABs LKT:er kan även hämtas från Innehållsförteckning DEFINITIONER... 5 BAKGRUND OCH SYFTE... 5 BESKRIVNING AV ARBETSFLÖDE VID ANLÄGGNINGSMÄRKNING... 6 MÄRKNINGENS UPPBYGGNAD... 7 VERKSAMHETSORT... 8 HUVUDOMRÅDE... 8 ANLÄGGNINGSTYP UNDANTAG FRÅN MÄRKNINGSPRINCIP ANLÄGGNINGSDELAR FÖR HUVUDOMRÅDE B SAMTLIGA BOSTADSOMRÅDEN B PROVBEREDNING, LABORATORIUM, BEREDNINGSSTATION E TRANSFORMATORSTATION, STÄLLVERKSANLÄGGNING F FÖRRÅD, VERKSTAD, GARAGE G DAGBROTT, SKIVOMRÅDE, TIPP H BOSTADSOMRÅDE, KVARTER L BANGÅRD, LAGER, UPPLAG, PLANERING M MANSKAPSHUS, MATSAL, KONTOR, GRUVSTUGA N VÄG, BRO, KULVERT, VIADUKT, MARK- OCH TOMTANLÄGGNING W DRICKSVATTENANLÄGGNING X ÖVRIG BYGGNAD OVAN JORD ANLÄGGNINGSDELAR INOM HUVUDOMRÅDE F ANLÄGGNINGAR SOM INTE KAN HÄNFÖRAS TILL ANDRA HUVUDOMRÅDEN B PROVBEREDNING, LABORATORIUM, BEREDNINGSSTATION E TRANSFORMATORSTATION, STÄLLVERKSANLÄGGNING F FÖRRÅD, VERKSTAD, GARAGE G DAGBROTT, SKIVOMRÅDE, TIPP H BOSTADSOMRÅDE, KVARTER J ÖVRIG BYGGNAD UNDER JORD L BANGÅRD, LAGER, UPPLAG OCH PLANERING M MANSKAPSHUS, MATSAL, KONTOR, GRUVSTUGA N VÄG, BRO, KULVERT, VIADUKT, MARK- OCH TOMTANLÄGGNING OLJEANLÄGGNING MED LEDNINGAR (OLJELAGRING) P PUMPANLÄGGNING, VATTEN, AVLOPP, DRÄNERING OCH AVFALLSDAMM Q MOBIL ANLÄGGNING T TRYCKLUFTSANLÄGGNING MED LEDNINGAR V VENTILATIONSANLÄGGNING INKL VÄRMESTATION FÖR GRUVVENTILATION W DRICKSVATTENANLÄGGNING X ÖVRIG BYGGNAD OVAN JORD ANLÄGGNINGSDELAR FÖR HUVUDOMRÅDE K MALMBERGETS YTTERGRUVOR UNDER JORD (ÖSTRA FÄLTET) B PROVBEREDNING, LABORATORIUM, BEREDNINGSSTATION C KROSSANLÄGGNING D NEDFART, SNEDBANA, GIMA E TRANSFORMATORSTATION, STÄLLVERKSANLÄGGNING F FÖRRÅD, VERKSTAD, GARAGE G DAGBROTT, SKIVOMRÅDE, TIPP H BORRVATTENANLÄGGNING J ÖVRIG BYGGNAD UNDER JORD L BANGÅRD, LAGER, UPPLAG OCH PLANERING M MANSKAPSHUS, MATSAL, KONTOR, GRUVSTUGA... 17

3 TEKNISK ANVISNING LKT / Objekt N VÄG, BRO, KULVERT, VIADUKT, MARK- OCH TOMTANLÄGGNING O OLJEANLÄGGNING MED LEDNINGAR (OLJELAGRING) P PUMPANLÄGGNING, VATTEN, AVLOPP, DRÄNERING OCH AVFALLSDAMM R TRANSPORTANLÄGGNING T TRYCKLUFTSANLÄGGNING U UPPFORDRINGSANLÄGGNING V VENTILATIONSANLÄGGNING INKL VÄRMESTATION FÖR GRUVVENTILATION W DRICKSVATTENANLÄGGNING Z STOLL, ORT, STIG ANLÄGGNINGSDELAR FÖR HUVUDOMRÅDE M INDUSTRIOMRÅDE OVAN JORD B PROVBEREDNING, LABORATORIUM, BEREDNINGSSTATION C KROSSANLÄGGNING D NEDFART, SNEDBANA, GIMA E TRANSFORMATORSTATION, STÄLLVERKSANLÄGGNING F FÖRRÅD, VERKSTAD, GARAGE G DAGBROTT, SKIVOMRÅDE, TIPP H BOSTADSOMRÅDE, KVARTER L BANGÅRD, LAGER, UPPLAG OCH PLANERING M MANSKAPSHUS, MATSAL, KONTOR, GRUVSTUGA N VÄG, BRO, KULVERT, VIADUKT, MARK- OCH TOMTANLÄGGNING OLJEANLÄGGNING MED LEDNINGAR (OLJELAGRING) P PUMPANLÄGGNING, VATTEN, AVLOPP, DRÄNERING OCH AVFALLSDAMM R TRANSPORTANLÄGGNING T TRYCKLUFTSANLÄGGNING U UPPFORDRINGSANLÄGGNING V VENTILATIONSANLÄGGNING INKL VÄRMESTATION FÖR GRUVVENTILATION W DRICKSVATTENANLÄGGNING X ÖVRIG BYGGNAD OVAN JORD Å VÄRMEPRODUKTIONSANLÄGGNING MED LEDNINGAR ANLÄGGNINGSDELAR FÖR HUVUDOMRÅDE V- VITÅFORS INDUSTRIOMRÅDE UNDER JORD B PROVBEREDNING, LABORATORIUM, BEREDNINGSSTATION C KROSSANLÄGGNING D NEDFART, SNEDBANA, GIMA E TRANSFORMATORSTATION, STÄLLVERKSANLÄGGNING F FÖRRÅD, VERKSTAD, GARAGE H BORRVATTENANLÄGGNING J ÖVRIG BYGGNAD UNDER JORD L BANGÅRD, LAGER, UPPLAG OCH PLANERING M MANSKAPSHUS, MATSAL, KONTOR, GRUVSTUGA N VÄG, BRO, KULVERT, VIADUKT, MARK- OCH TOMTANLÄGGNING O OLJEANLÄGGNING MED LEDNINGAR (OLJELAGRING) P PUMPANLÄGGNING, VATTEN, AVLOPP, DRÄNERING OCH AVFALLSDAMM R TRANSPORTANLÄGGNING T TRYCKLUFTSANLÄGGNING U UPPFORDRINGSANLÄGGNING V VENTILATIONSANLÄGGNING INKL VÄRMESTATION FÖR GRUVVENTILATION W DRICKSVATTENANLÄGGNING Z STOLL, ORT, STIG Å VÄRMEPRODUKTIONSANLÄGGNING MED LEDNINGAR ANLÄGGNINGSDELAR FÖR HUVUDOMRÅDE V- VITÅFORS INDUSTRIOMRÅDE OVAN JORD A ANRIKNINGSVERK, APATITANLÄGGNING A ANRIKNINGSVERK B PROVBEREDNING, LABORATORIUM, BEREDNINGSSTATION... 32

4 TEKNISK ANVISNING LKT / Objekt E TRANSFORMATORSTATION, STÄLLVERKSANLÄGGNING F FÖRRÅD, VERKSTAD, GARAGE I BENTONITANLÄGGNING (LAGER, MALSTATION OCH SILOS) K KULSINTERVERK K M KULSINTERVERK L BANGÅRD, UPPLAG, LAGER OCH PLANERING M MANSKAPSHUS, MATSAL, KONTOR, GRUVSTUGA N VÄG, BRO, KULVERT, VIADUKT, MARK- OCH TOMTANLÄGGNING O OLJEANLÄGGNING MED LEDNINGAR (OLJELAGRING) P PUMPANLÄGGNING, VATTEN, AVLOPP, DRÄNERING OCH AVFALLSDAMM S SOVRINGSVERK T TRYCKLUFTSANLÄGGNING MED LEDNINGAR U UPPFORDRINGSANLÄGGNING V VENTILATIONSANLÄGGNING INKL VÄRMESTATION FÖR GRUVVENTILATION X ÖVRIG BYGGNAD OVAN JORD, FÖRSÖKSSTATION, VÄXTHUS, ETC Å VÄRMEPRODUKTIONSANLÄGGNING MED LEDNINGAR ANLÄGGNINGSDELAR FÖR NIVÅER UNDER 1000 M AVV B PROVBEREDNING, LABORATORIUM, BEREDNINGSSTATION C KROSSANLÄGGNING D NEDFART, SNEDBANA, GIMA E TRANSFORMATORSTATION, STÄLLVERKSANLÄGGNING F FÖRRÅD, VERKSTAD, GARAGE G DAGBROTT, SKIVOMRÅDE, TIPP H BORRVATTENANLÄGGNING J ÖVRIG BYGGNAD UNDER JORD L BANGÅRD, LAGER, UPPLAG OCH PLANERING M MANSKAPSHUS, MATSAL, KONTOR, GRUVSTUGA N VÄG, BRO, KULVERT, VIADUKT, MARK- OCH TOMTANLÄGGNING O OLJEANLÄGGNING MED LEDNINGAR (OLJELAGRING) P PUMPANLÄGGNING, VATTEN, AVLOPP, DRÄNERING OCH AVFALLSDAMM R TRANSPORTANLÄGGNING T TRYCKLUFTSANLÄGGNING U UPPFORDRINGSANLÄGGNING V VENTILATIONSANLÄGGNING INKL VÄRMESTATION FÖR GRUVVENTILATION W DRICKSVATTENANLÄGGNING Z STOLL, ORT, STIG REFERENSER FÖRBÄTTRINGSFÖRSLAG... 47

5 TEKNISK ANVISNING LKT / Objekt Definitioner Gruvområde Malmkropp med tillhörande skivområde, snedbana, etc. Funktionsorienterad struktur En funktionsorienterad struktur är baserad på ett systems ändamål/syfte. En funktionsorienterad struktur visar nedbrytningen i ingående objekt ur funktionell aspekt utan att nödvändigtvis ta hänsyn till placeringen och/eller de produkter som förverkligar dessa funktioner. Placeringsorienterad struktur En placeringsorienterad struktur är baserad på den topografiska layouten hos systemet och/eller omgivningen där systemet finns. En placeringsorienterad struktur visar indelningen av systemet i ingående delar med avseende på placeringsaspekten utan att ta hänsyn till systemets produkter och/eller funktioner. Bakgrund och syfte LKAB märker anläggningarna för att kunna identifiera byggnader, maskiner, komponenter m.m. Märkningen har också koppling till ekonomiska uppföljningssystem. LKAB utnyttjar även anläggningsmärkningen som ett sökbegrepp i sitt dokumenthanteringssystem och UH-system. LKAB strävar efter att följa internationella standarder då så är möjligt och i våra tekniska anvisningar, LKT, preciseras företagets specifika krav och tolkning av standarderna. I anvisningen kommer även företagets erfarenheter till uttryck samt ger information om LKAB:s val av alternativa lösningar i standarder. LKAB kan även ställa krav som är högre än de som ställs i standarder. Genom att följa denna anvisning uppfylls LKAB:s krav.

6 TEKNISK ANVISNING LKT / Objekt Beskrivning av arbetsflöde vid anläggningsmärkning VÄLJ ORT Kiruna Se LKT Malmberget Se LKT Svappavaara Se LKT Luleå Se LKT Objektkod Se LKT BOKNING AV LÖPNUMMER KLAR Börja med att märka enligt denna LKT Gå därefter till LKT för att märka själva objektet. För att märkningen ska bli godkänd skall löpnummer bokas hos Teknisk Administration på LKAB e-post: tekadm.mbgt@lkab.com. När märkning utförts är det lämpligt att påbörja ifyllnad av anläggningsdata i objektkort, se LKT

7 TEKNISK ANVISNING LKT / Objekt Märkningens uppbyggnad Grundmärkningen är uppbyggd av upp till elva tecken bestående av fyra till fem bokstäver och fem till sex siffror i en bestämd kombination. Det finns även möjlighet att koppla ett underliggande objekt till ett huvudobjekt med hjälp av tilläggsmärkning. Denna består av fyra tecken. Totalt kan märkningen bestå av upp till femton tecken. Se LKT A B C D E F G 7 8 Verksamhetsort Huvudområde Anläggningstyp Anläggningsdel/funktionsdel Objektkod huvudobjekt Löpnummer huvudobjekt Objektkod tilläggsobjekt Löpnummer tilläggsobjekt Inga mellanslag är tillåtna. (Illustrationerna innehåller mellanrum för överskådlighet.)

8 TEKNISK ANVISNING LKT / Objekt Verksamhetsort Med verksamhetsort avses ett geografiskt område begränsat till stads- eller kommungräns. Följande beteckning skall användas: Verksamhetsort M Malmberget Huvudområde Med huvudområde avses inom verksamhetsort beläget industri-, bostads-, gruvområde eller liknande. Nedan följer en förteckning över huvudområden för verksamhetsort Malmberget. Huvudområde B F K M V Huvudområdets omfattning Samtliga bostadsområden Huvudområdesbegrepp för anläggningar som inte kan hänföras till andra huvudområden Malmbergets yttergruvor under jord (Östra fältet), Kapten, Kos, Östergruvan, Dennewitz, Alliansen, Parta, Indian (Vitåfors), Fabian samt Riddarstolpe och Printzsköld. För Malmberget under jord, nivå under 1000m är Huvudområde borttaget p.g.a. att dåvarande datasystem ej kunde hantera tillräckligt många tecken. Malmbergets industriområde ovan jord, samtliga anläggningar, förutom de som inte ingår i V Vitåfors och bostadsområden B. Vitåfors industriområde ovan jord. Lina älvs pumpstation och slamdammar. Under jord (Västra Fältet), Stora malmlagret, Tingvallskulle, Josefina, Hermelin, Baron, Välkomman och Upland. För Kulsinterverk MK3 har huvudområde utgått.

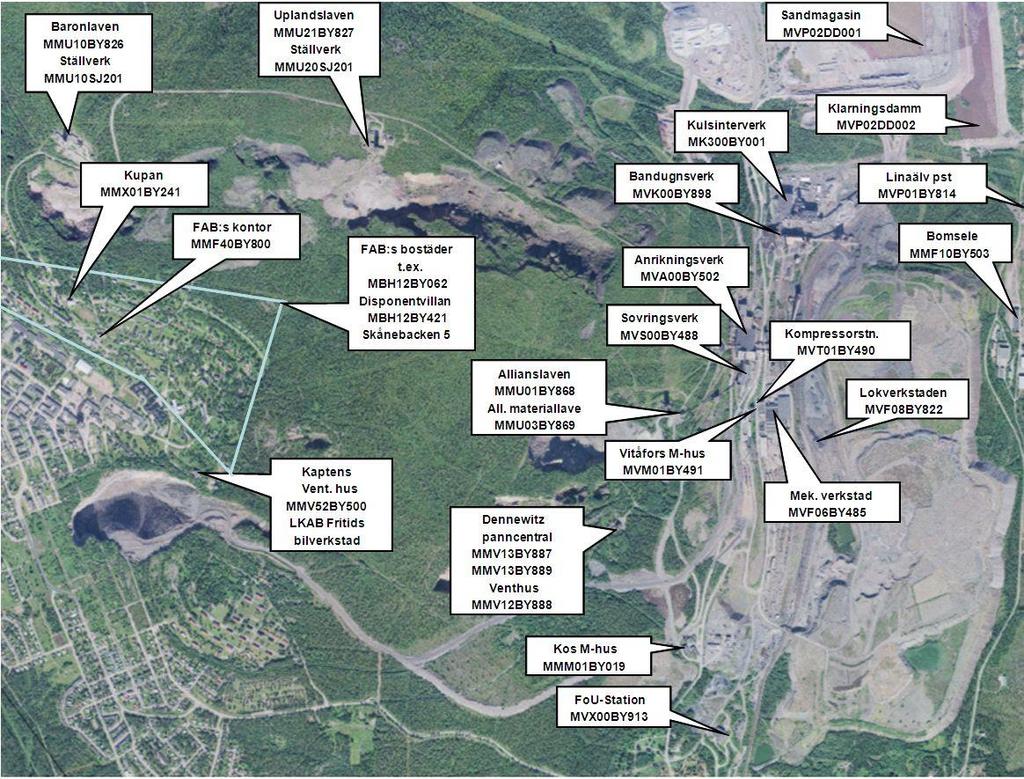

9 TEKNISK ANVISNING LKT / Objekt Bild 1: Bild över Vitåfors industriområde och Malmberget, med exempel på anläggningsmärkning.

10 TEKNISK ANVISNING LKT / Objekt Anläggningstyp Anger i vilken typ av anläggning objektet finns, t.ex. transportanläggning, anrikningsverk eller kontor. Beteckning Anläggningstyper A Anrikningsverk, apatitanläggning B Provberedning, laboratorium, beredningsstation, siktanläggning, sprängämnesområde C Krossanläggning D Nedfart, snedbana, Gima E Transformatorstation, ställverksanläggning Starkströmsanläggning över 1000 V, Tillfällig anläggning Starkströmsanläggning under 1000 V Likströmsanläggning Tele- och svagströmsanläggning Malmberget, Luleå, Narvik F Förråd, verkstad, garage G Dagbrott, skivområde, tipp H Bostadsområde, kvarter (för huvudområde B, F och M) Borrvattenanläggning (för huvudområde K och V samt för nivåer under 1000 m avv) I Bentonitanläggning (lager, malstation och silo) J Övrig byggnad under jord K Kulsinterverk L Bangård, lager, upplag och planering M Manskapshus, matsal, kontor, gruvstuga N Väg, bro, kulvert, viadukt, mark- och tomtanläggning, parkering O Oljeanläggning med ledningar (oljelagring) P Pumpanläggning, vatten, avlopp, dränering och avfallsdamm Q R S T U V W X Z Å Mobil anläggning, kur, toalett, ställverkscontainer, etc. Transportanläggning Sovringsverk och siktanläggning Tryckluftsanläggning med ledningar Uppfordringsanläggning Ventilationsanläggning inklusive värmestation för gruvventilation Dricksvattenanläggning Övrig byggnad ovan jord, försöksstation, växthus, tvättstuga Stoll, ort, stig Värmeproduktionsanläggning med ledningar

11 TEKNISK ANVISNING LKT / Objekt Undantag från märkningsprincip Från och med nivå 1000 m avv (=avvägningen) har huvudområdesbokstäverna K och V utgått och anläggningsdel har utökats från två till tre siffror. Den första siffran i anläggningsdel anger härmed i vilket gruvområde objektet är lokaliserat, t.ex. 6 för Vitåfors-Riddarstolpe. För närmare förklaring, se sid. 41 och framåt. För att uppfordringsanläggningen för huvudnivå 1250 ska ha sammanhållen märkning har spelsal på 940 m avv märkts enligt samma princip som ovan. Ex MU009, MP009, ME009. Se vidare sid. 40 Löpnummerserier för Elanläggningar För att möjliggöra hänvisning till vilken typ av elanläggning märkningen avser har löpnummerserier reserverats enligt tabellen nedan. Detta innebär exempelvis att vid märkning av objekt tillhörande en 145kV anläggning ska löpnummer inom serien användas. Serie Typ av elanläggning kV anläggningar kV anläggningar kV anläggningar Under 1000V Tele- och svagströmsanläggningar Likströmsanläggningar Provisoriska elanläggningar

12 TEKNISK ANVISNING LKT / Objekt Anläggningsdelar för Huvudområde B Samtliga bostadsområden B Provberedning, laboratorium, beredningsstation Förklaring MBB 00 Gemensamt Anmärkning E Transformatorstation, ställverksanläggning Starkströmsanläggningar över 1000 V, provisoriska el-anl., Starkströmsanläggningar under 1000V, Likströmsanläggningar, Tele- och svagströmsanläggningar För information om löpnummersindelning se sid 11 F G H MBE 00 Gemensamt 05 Transformatorhus Puoitak 06 Transformatorhus Kilen Mbgt östra Exempel: MBE06BY Transformatorhus Kilen Mbgt västra 08 Transformatorhus Johannes Mbgt Exempel: MBE08BY Transformatorhus Hermelin Exempel: MBE09BY508 Förråd, verkstad, garage MBF 00 Gemensamt 11 LKAB 21 Freja 31 Fastighets AB Malmfälten (FAB) Avser LKAB Fastigheter AB Dagbrott, skivområde, tipp MBG 00 Gemensamt Bostadsområde, kvarter MBH 12 LKAB (Malmberget) 22 Freja (Koskuskulle) 32 Fastighets AB Malmfälten (FAB) Avser LKAB Fastigheter AB 41 Granbacka 42 Bäckåsen 43 Tallbacka 2 villor 48 Myråsen 49 Kommunalhemmet 6 51 Solbacken Koskullskulle 52 Genvägen Koskullskulle Koskullskulle 55 Repisvaara Nordost Gällivare

13 TEKNISK ANVISNING LKT / Objekt L Bangård, lager, upplag, planering MBL 11 LKAB 21 Freja 31 Fastighets AB Malmfälten (FAB) Avser LKAB Fastigheter AB M Manskapshus, matsal, kontor, gruvstuga MBM 00 Gemensamt N Väg, bro, kulvert, viadukt, mark- och tomtanläggning W X MBN 00 Gemensamt 81 Tomtmark LKAB 82 Tomtmark Freja 83 Tomtmark Fastighets AB Malmfälten (FAB) 91 Markanläggning LKAB 92 Markanläggning Freja 93 Markanläggning Fastighets AB Malmfälten (FAB) Dricksvattenanläggning MBW 00 Gemensamt Övrig byggnad ovan jord MBX 11 Övriga byggnader ovan jord Avser LKAB Fastigheter AB Avser LKAB Fastigheter AB

14 TEKNISK ANVISNING LKT / Objekt Anläggningsdelar inom huvudområde F Anläggningar som inte kan hänföras till andra huvudområden B Provberedning, laboratorium, beredningsstation Förklaring MFB 00 Gemensamt Anmärkning E Transformatorstation, ställverksanläggning Starkströmsanläggningar över 1000 V, provisoriska el-anl., Starkströmsanläggningar under 1000V, Likströmsanläggningar, Tele- och svagströmsanläggningar För information om löpnummersindelning se sid 11 F G H MFE 00 Gemensamt 40 Rikstelefoner, anläggningar under jord och ovan jord 99 Gemensamt elanläggningar under jord Förråd, verkstad, garage MFF 00 Gemensamt Dagbrott, skivområde, tipp MFG 00 Gemensamt Bostadsområde, kvarter MFH 00 Gemensamt J Övrig byggnad under jord MFJ 00 Gemensamt 01 Flyttbara kurar, personalförråd, och torkanläggningar L Bangård, lager, upplag och planering MFL 00 Gemensamt M Manskapshus, matsal, kontor, gruvstuga MFM 00 Gemensamt

15 N P Q TEKNISK ANVISNING LKT / Objekt Väg, bro, kulvert, viadukt, mark- och tomtanläggning MFN 00 Gemensamt 81 Tomtmark LKAB 82 Tomtmark Freja 83 Tomtmark FAB Avser LKAB Fastigheter AB 91 Markanläggning LKAB 92 Markanläggning Freja 93 Markanläggning FAB Avser LKAB Fastigheter AB Oljeanläggning med ledningar (oljelagring) MFO 00 Gemensamt Pumpanläggning, vatten, avlopp, dränering och avfallsdamm MFP 00 Gemensamt Mobil anläggning MFQ 00 Gemensamt Kur Toalett Container För märkning av mobila objekt se LKT T V W X Tryckluftsanläggning med ledningar MFT 00 Gemensamt Ventilationsanläggning inkl värmestation för gruvventilation MFV 00 Gemensamt Dricksvattenanläggning MFW 00 Gemensamt Övrig byggnad ovan jord MFX 13 LKAB 14 Siekasadje Exempel: MFX14BY Wassarastugan, (SALF-stugan) Exempel: MFX15BY FAB Avser LKAB Fastigheter AB

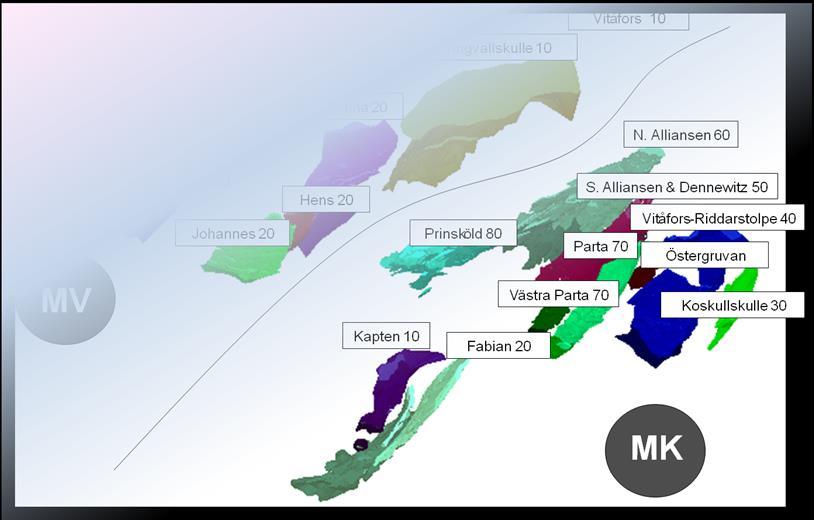

16 TEKNISK ANVISNING LKT / Objekt Anläggningsdelar för Huvudområde K Malmbergets yttergruvor under jord (Östra fältet) Printzsköld 80 Bild 2: Anläggningsdelar under jord ner till 1000 m avv. Med exempel på siffra för anläggningsdel.

17 TEKNISK ANVISNING LKT / Objekt Anläggningsdelarna i tabellen med start på efterföljande sida gäller för samtliga anläggningstyper inom huvudområde K. De anläggningstyper som förekommer är: B C D E F G H J L M N O P R T U V W Z Provberedning, laboratorium, beredningsstation Krossanläggning Nedfart, snedbana, Gima Transformatorstation, ställverksanläggning Starkströmsanläggningar över 1000 V, provisoriska el-anl., Starkströmsanläggningar under 1000V, Likströmsanläggningar, Tele- och svagströmsanläggningar För beskrivning av löpnummersindelning se sid 11 Förråd, verkstad, garage Dagbrott, skivområde, tipp Borrvattenanläggning Övrig byggnad under jord Bangård, lager, upplag och planering Manskapshus, matsal, kontor, gruvstuga Väg, bro, kulvert, viadukt, mark- och tomtanläggning Oljeanläggning med ledningar (oljelagring) Pumpanläggning, vatten, avlopp, dränering och avfallsdamm Transportanläggning Tryckluftsanläggning Uppfordringsanläggning Ventilationsanläggning inkl värmestation för gruvventilation Dricksvattenanläggning Stoll, ort, stig

18 TEKNISK ANVISNING LKT / Objekt *Bokstavskod för anläggningstyp, väljs från föregående sida. Exempel: MKC för krossanläggning. Ort Område Typ Anl del Förklaring Anmärkning MK* 00 Gemensamt 10 Gemensamt Kapten 11 Nivå m avv Serien Kapten 12 Nivå m avv Serien Kapten 13 Nivå m avv Serien Kapten 14 Nivå m avv Serien Kapten 15 Nivå m avv Serien Kapten 16 Nivå m avv Serien Kapten 17 Nivå m avv Serien Kapten 18 Nivå m avv Serien Kapten 19 Nivå 900- m avv Serien Kapten 20 Gemensamt Fabian 21 Nivå m avv Serien Fabian 22 Nivå m avv Serien Fabian 23 Nivå m avv Serien Fabian 24 Nivå m avv Serien Fabian 25 Nivå m avv Serien Fabian 26 Nivå m avv Serien Fabian 27 Nivå m avv Serien Fabian 28 Nivå m avv Serien Fabian 29 Nivå 900- m avv Serien Fabian 30 Gemensamt Koskullskulle 31 Nivå m avv Serien Koskullskulle 32 Nivå m avv Serien Koskullskulle 33 Nivå m avv Serien Koskullskulle 34 Nivå m avv Serien Koskullskulle 35 Nivå m avv Serien Koskullskulle 36 Nivå m avv Serien Koskullskulle 37 Nivå m avv Serien Koskullskulle 38 Nivå m avv Serien Koskullskulle 39 Nivå 900- m avv Serien Koskullskulle 40 Gemensamt Vitåfors-Riddarstolpe Vitåfors-Indian enl. gamla LKs 41 Nivå m avv Vitåfors-Indian enl. gamla LKs 42 Nivå m avv Vitåfors-Indian enl. gamla LKs 43 Nivå m avv Vitåfors-Indian enl. gamla LKs 44 Nivå m avv Serien Vitåfors-Riddarstolpe

19 TEKNISK ANVISNING LKT / Objekt Typ Anl del Förklaring Anmärkning 45 Nivå m avv Serien Vitåfors-Riddarstolpe 46 Nivå m avv Serien Vitåfors-Riddarstolpe 47 Nivå m avv Serien Vitåfors-Riddarstolpe 48 Nivå m avv Serien Vitåfors-Riddarstolpe 49 Nivå 900- m avv Serien Vitåfors-Riddarstolpe 50 Gemensamt Dennewitz-Södra Serien Dennewitz-Södra Alliansen Alliansen 51 Nivå m avv Serien Dennewitz 52 Nivå m avv Serien Dennewitz 53 Nivå m avv Serien Dennewitz 54 Nivå m avv Serien Dennewitz 55 Nivå m avv Serien Dennewitz 56 Nivå m avv Serien Dennewitz 57 Nivå m avv Serien Dennewitz 58 Nivå m avv Serien Dennewitz 59 Nivå 900- m avv Serien Dennewitz 60 Gemensamt Norra Alliansen 61 Nivå m avv Serien Norra Alliansen 62 Nivå m avv Serien Norra Alliansen 63 Nivå m avv Serien Norra Alliansen 64 Nivå m avv Serien Norra Alliansen 65 Nivå m avv Serien Norra Alliansen 66 Nivå m avv Serien Norra Alliansen 67 Nivå m avv Serien Norra Alliansen 68 Nivå m avv Serien Norra Alliansen 69 Nivå 900- m avv Serien Norra Alliansen 70 Gemensamt Parta 71 Nivå m avv Serien Parta 72 Nivå m avv Serien Parta 73 Nivå m avv Serien Parta 74 Nivå m avv Serien Parta 75 Nivå m avv Serien Parta 76 Nivå m avv Serien Parta 77 Nivå m avv Serien Parta 78 Nivå m avv Serien Parta 79 Nivå 900- m avv Serien Parta

20 TEKNISK ANVISNING LKT / Objekt Typ Anl del Förklaring Anmärkning 80 Gemensamt Printzsköld 81 Nivå m avv Serien Printzsköld 82 Nivå m avv Serien Printzsköld 83 Nivå m avv Serien Printzsköld 84 Nivå m avv Serien Printzsköld 85 Nivå m avv Serien Printzsköld 86 Nivå m avv Serien Printzsköld 87 Nivå m avv Serien Printzsköld 88 Nivå m avv Serien Printzsköld 89 Nivå 900- m avv Serien Printzsköld

21 B C D TEKNISK ANVISNING LKT / Objekt Anläggningsdelar för Huvudområde M Industriområde ovan jord Provberedning, laboratorium, beredningsstation Förklaring Anmärkning MMB 00 Gemensamt 01 CK-lab Koskullskulle Exempel:. MMB01BY Provsovringsverk Koskullskulle Exempel:. MMB02BY122 Krossanläggning MMC 00 Gemensamt 01 Krosstation Alliansen ovan jord Exempel:. MMC01BY865 Nedfart, snedbana, Gima MMD 00 Gemensamt E Transformatorstation, ställverksanläggning Starkströmsanläggningar över 1000 V, provisoriska el-anl., Starkströmsanläggningar under 1000V, Likströmsanläggningar, Tele- och svagströmsanläggningar För information om löpnummersindelning se sid 11 MME 00 Gemensamt 01 Transformatorkur Koskullskulle Exempel:. MME01BY Transformatorkur Koskullskulle Exempel:. MME02BY Transformatorkur Koskullskulle Exempel:. MME03BY Sågen Koskullskulle Exempel:. MME04BY Sågen Koskullskulle Exempel:. MME05BY Kraftstation Gellivare (utgått) 11 Anläggning Kungsryggen (utgått) 12 Transformatorstation Malmberget Exempel:. MME12BY Ställverk ovan jord Kapten Exempel:. MME15BY Ställverksanläggning Tingvallskulle

22 TEKNISK ANVISNING LKT / Objekt F Förråd, verkstad, garage MMF 01 Renoveringsverkstad Koskullskulle Exempel:. MMF01BY Entreprenörsverkstad Koskullskulle Exempel:. MMF01BY Förråd Koskullskulle Exempel:. MMF02BY047(42) 03 Verkstadslokal f.d. Vagnsbod Exempel:. MMF03BY Virkesbod vid snickarverkstad Exempel:. MMF04BY141 Koskullskulle 05 El-verkstad Koskullskulle (f.d. Exempel:. MMF05BY092 Förråd) 06 Förrådsbyggnad Exempel:. MMF06BY Borrstålsförråd Koskullskulle Exempel:. MMF07BY Förrådshus f.d. förmanskur Exempel:. MMF08BY057 Koskullskulle 09 Förråd f.d. hyvleri Sågen Exempel:. MMF09BY091 Koskullskulle 10 Bomsele ( f.d. militäranläggning Exempel:. MMF10BY503 utanför dammarna) 11 Förrådsbyggnad Koskullskulle Exempel:. MMF11BY Materialbod snickarverkstad Exempel:. MMF12BY093 Koskullskulle 13 Verkstadslokal f.d. vagnsbod Exempel:. MMF13BY030 Koskullskulle 21 Borrslipverkstad centr. Schaktet Koskullskulle Exempel:. MMF21BY020 (Gamla Freja Spelhus) 22 Kärnarkivet Spelhus Koskullskulle Exempel:. MMF22BY139 (f d besiktningslokal) 23 Materialbod mek-verkstad Exempel:. MMF23BY127 Koskullskulle 31 Mek-verkstad rehab Johannes Exempel:. MMF31BY320 Malmberget 32 Förrådsbyggnad Exempel:. MMF31BY El/rör-verkstad med förråd Malmberget Exempel:. MMF33BY317 Exempel:. MMF33BY Snickarverkstad med virkesbod Exempel:. MMF34BY Borrsmedja Hermelin Malmberget Exempel:. MMF35BY Traktorgarage vid brandstation Exempel:. MMF36BY Bilrep-verkstad med garage Exempel:. MMF37BY Brandstation med kontor Malmberget Exempel:. MMF40BY800 (Flyttad till Stålbandsverket Vitåfors)

23 TEKNISK ANVISNING LKT / Objekt G Dagbrott, skivområde, tipp MMG 00 Gemensamt H Bostadsområde, kvarter L MMH 00 Gemensamt Bangård, lager, upplag och planering MML 00 Gemensamt 01 Industristängsel M Manskapshus, matsal, kontor, gruvstuga MMM 00 Gemensamt 01 Mh Koskullskulle Exempel:. MMM01BY Mh Vita huset Koskullskulle Exempel:. MMM01BY Mh f.d. stallbyggnad Koskullskulle Exempel:. MMM02BY Kontor Koskullskulle Exempel:. 054 (riven) 04 Vaktlokal Koskullskulle Exempel:. MMM04BY Mh och panncentral Kapten Exempel:. MMM11BY227 (rivet) 12 Museum/panncentral Hermelin, f.d. Exempel:. MMM12BY453 Manskapshus 21 Kontor Malmberget, f.d. Exempel:. MMM21BY016 Förvaltningskontor 22 Kontorsannex Malmberget, se Exempel:. MMM22BY841 MVM04 (Flyttad till Vitåfors som M85-kontor) (rivet) 23 Utbildning Exempel:. 074 (såld) 24 Gruv 4:ans expedition 25 Kontor Malmberget (provisoriskt) Exempel:. MMM25BY Bolagshotellet (Rivet 2012) Exempel:. MMM26BY Förmansklubben Exempel:. MMM27BY Mh och panncentral Baron Exempel:. MMM31BY Mh Upland Exempel:. MMM41BY827

24 TEKNISK ANVISNING LKT / Objekt N Väg, bro, kulvert, viadukt, mark- och tomtanläggning MMN 00 Gemensamt 11 Parkering Exempel: MMN11MK Tomtmark LKAB 82 Tomtmark Freja 83 Tomtmark (FAB) Avser LKAB Fastigheter AB 91 Markanläggning LKAB 92 Markanläggning Freja 93 Markanläggning (FAB) Avser LKAB Fastigheter AB

25 P R T U V TEKNISK ANVISNING LKT / Objekt Oljeanläggning med ledningar (oljelagring) MMO 00 Gemensamt Pumpanläggning, vatten, avlopp, dränering och avfallsdamm MMP 00 Gemensamt 01 Malmberget vatten- och avlopp 02 Baron pumpstation tryckstegring Exempel:. MMP02BY Alliansen högtrycksbassäng 04 Robsam bassäng 11 Freja vatten- och avlopp 12 Freja vattentorn Exempel:. MMP12BY104 Transportanläggning MMR 00 Gemensamt Tryckluftsanläggning MMT 00 Gemensamt 01 Baron (laven) kompressorstation Exempel:. MMT01BY826 Uppfordringsanläggning MMU 00 Gemensamt 01 Alliansen bergspel Exempel:. MMU01BY Alliansen personspel 03 Alliansen materialspel Exempel:. MMU03BY Gråbergsutfrakten Exempel:. MMU10BY Baron (laven) ställverk 11 Baron bergspel 12 Baron personspel 20 Upland (laven) ställverk Exempel:. MMU21BY Upland bergspel 22 Upland personspel Ventilationsanläggning inkl värmestation för gruvventilation MMV 00 Gemensamt 01 Alliansen ej byggnadsbundna anläggningar 02 Alliansen värmecentral Exempel:. MMV02BY Dennewitz ej byggnadsbundna anläggningar 12 Dennewitz ventilationshus (2 st) Exempel:. MMV12BY Dennewitz panncentral/ ventilationshus Exempel:. MMV13BY887

26 TEKNISK ANVISNING LKT / Objekt W X Å 21 Koskullskulle ej byggnadsbundna anläggningar 22 Koskullskulle ventilationshus Exempel:. MMV22BY Koskullskulle panncentral Exempel:. MMV23BY Baron ej byggnadsbundna anläggningar 32 Baron ventilationshus Exempel:. MMV32BY Baron panncentral (Mh MMM31 hus nr. 826) 41 Upland ej byggnadsbundna anläggningar 42 Upland ventilationshus Exempel:. MMV42BY Upland panncentral Exempel:. MMV43BY Kapten ej byggnadsbundna anläggningar Obse rvera Obse rvera MMV52 och MMV53 har förväxlats någon gång. Det kan förekomma märkning som hör till MMV52 i MMV53 och vise versa. Men nu är det det som står nedan som gäller. 52 Kapten ventilationshus, Ka F14 Exempel:. MMV52BY500 MMV53 och MMV52 har förväxlats någon gång. Det kan förekomma märkning som hör till MMV53 i MMV52 och vise versa. Men nu är det det som står nedan som gäller. 53 Kapten panncentral, Ka F11 (Mh MMM11 hus nr. 227) 61 Tingvallskulle ventilationshus Dricksvattenanläggning MMW 00 Gemensamt Övrig byggnad ovan jord MMX 00 Gemensamt 01 Kupan LKAB-fritid Exempel:. MMX01BY Snickarverkstad f.d. bad och tvätt Exempel:. MMX02BY137 Värmeproduktionsanläggning med ledningar MMÅ 00 Gemensamt 01 Johannes värmecentral Exempel:. MMÅ01BY085 Hermelins panncentral se MMM12BY453 (museum)

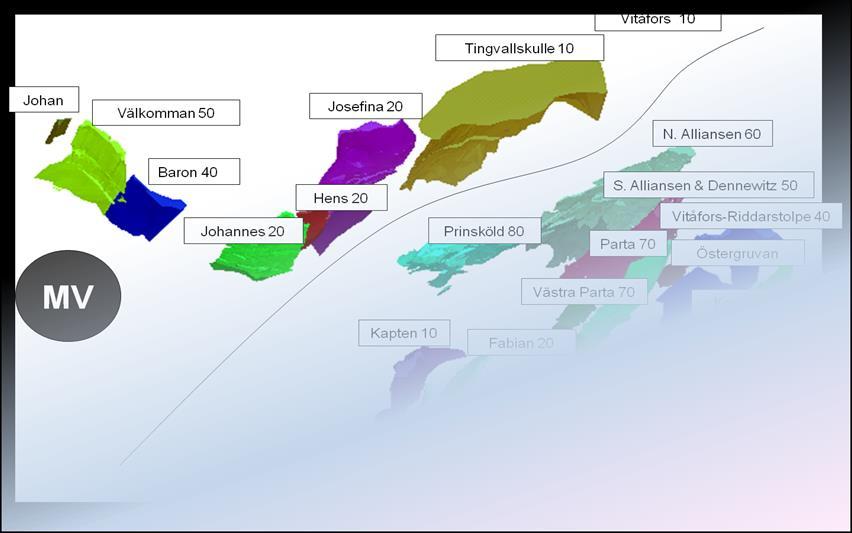

27 TEKNISK ANVISNING LKT / Objekt Anläggningsdelar för Huvudområde V- Vitåfors industriområde under jord Printzsköld 80 Bild 3: Gruvområden under jord ner till 1000 m avv. Med exempel på siffra för anläggningsdel.

28 TEKNISK ANVISNING LKT / Objekt För huvudområde V finns en gemensam tabell med gruvområden och nivåindelningar. Tabellen börjar på sidan 29 och gäller de anläggningstyper som anges i listan nedan. Observera att ett antal av dessa anläggningstyper även har egna tabeller för anläggningsdelar utöver de som listas i den gemensamma tabellen. B C D E F H J L M N O P R T U V W Z Å Provberedning, laboratorium, beredningsstation Krossanläggning Nedfart, snedbana, Gima Transformatorstation, ställverksanläggning Starkströmsanläggningar över 1000 V, provisoriska el-anl., Starkströmsanläggningar under 1000V, Likströmsanläggningar, Tele- och svagströmsanläggningar För information om löpnummersindelning se sid 11 Förråd, verkstad, garage Borrvattenanläggning Övrig byggnad under jord Bangård, lager, upplag och planering Manskapshus, matsal, kontor, gruvstuga Väg, bro, kulvert, viadukt, mark- och tomtanläggning Oljeanläggning med ledningar (oljelagring) Pumpanläggning, vatten, avlopp, dränering och avfallsdamm Transportanläggning Tryckluftsanläggning Uppfordringsanläggning Ventilationsanläggning inkl värmestation för gruvventilation Dricksvattenanläggning Stoll, ort, stig Värmeproduktionsanläggning med ledningar

29 TEKNISK ANVISNING LKT / Objekt *Bokstavskod för anläggningstyp, väljs från listan på föregående sida. Exempel: MVF för förråd. Ort Område Typ Anl del Förklaring Anmärkning MV* 00 Gemensamt 10 Gemensamt Tingvallskulle 11 Nivå m avv Serien Tingvallskulle 12 Nivå m avv Serien Tingvallskulle 13 Nivå m avv Serien Tingvallskulle 14 Nivå m avv Serien Tingvallskulle 15 Nivå m avv Serien Tingvallskulle 16 Nivå m avv Serien Tingvallskulle 17 Nivå m avv Serien Tingvallskulle 18 Nivå m avv Serien Tingvallskulle 19 Nivå 900- m avv Serien Tingvallskulle 20 Gemensamt Josefina (Hens. Joh.) 21 Nivå m avv Serien Josefina 22 Nivå m avv Serien Josefina 23 Nivå m avv Serien Josefina 24 Nivå m avv Serien Josefina 25 Nivå m avv Serien Josefina 26 Nivå m avv Serien Josefina 27 Nivå m avv Serien Josefina 28 Nivå m avv Serien Josefina 29 Nivå 900- m avv Serien Josefina 30 Gemensamt Hermelin 31 Nivå m avv Serien Hermelin 32 Nivå m avv Serien Hermelin 33 Nivå m avv Serien Hermelin 34 Nivå m avv Serien Hermelin 35 Nivå m avv Serien Hermelin 36 Nivå m avv Serien Hermelin 37 Nivå m avv Serien Hermelin 38 Nivå m avv Serien Hermelin 39 Nivå 900- m avv Serien Hermelin 40 Gemensamt Baron 41 Nivå m avv Serien Baronen 42 Nivå m avv Serien Baronen 43 Nivå m avv Serien Baronen 44 Nivå m avv Serien Baronen 45 Nivå m avv Serien Baronen 46 Nivå m avv Serien Baronen 47 Nivå m avv Serien Baronen 48 Nivå m avv Serien Baronen

30 TEKNISK ANVISNING LKT / Objekt Typ Anl del Förklaring Anmärkning 49 Nivå 900- m avv Serien Baronen 50 Gemensamt Välkomman Serien Välkomman 51 Nivå m avv Serien Välkomman 52 Nivå m avv Serien Välkomman 53 Nivå m avv Serien Välkomman 54 Nivå m avv Serien Välkomman 55 Nivå m avv Serien Välkomman 56 Nivå m avv Serien Välkomman 57 Nivå m avv Serien Välkomman 58 Nivå m avv Serien Välkomman 59 Nivå 900- m avv Serien Välkomman 60 Gemensamt Upland Serien Upland 61 Nivå m avv Serien Upland 62 Nivå m avv Serien Upland 63 Nivå m avv Serien Upland 64 Nivå m avv Serien Upland 65 Nivå m avv Serien Upland 66 Nivå m avv Serien Upland 67 Nivå m avv Serien Upland 68 Nivå m avv Serien Upland 69 Nivå 900- m avv Serien Upland

31 TEKNISK ANVISNING LKT / Objekt Anläggningsdelar för Huvudområde V- Vitåfors industriområde ovan jord A Anrikningsverk, apatitanläggning Förklaring Anmärkning MVA 00 Gemensamt Magnetit Exempel:. MVA00BY Sektion 1 02 Sektion 2 03 Sektion 3 04 Sektion 4 05 Sektion 5 06 Sektion 6 10 CU 4 Observera MVA20 och MVA21 har förväxlats någon gång mellan år 1973 och Det kan förekomma märkning som hör till MVA20 i MVA21 och vise versa. 20 Gemensamt Hematit (Blodsten) Exempel:. MVA20BY Lappkyrkan o j (Blodstensficka) Exempel:. MVA21BY001 Observera Korrekt märkning borde vara att Lappkyrkan och Hematit byter plats. Utredning pågår om rättelsen är möjlig att införa. 22 Buffertsligåtervinning Exempel:. MVA22SE Gemensamt Kvartsit (olivin, tillsatsmedel) 31 Sektion Kvartsit 32 Tillsatsmedelcentral Nalo 33 Sektion 7 40 Gemensamt Apatit 41 Sektion Apatit 99 Ångcentralen Exempel:. MVA99BY912 A Anrikningsverk 2 Förklaring Anmärkning MVA 200 Gemensamt Exempel:. MVA200BY Hematit Fines

32 B TEKNISK ANVISNING LKT / Objekt Provberedning, laboratorium, beredningsstation Förklaring Anmärkning MVB 00 Gemensamt 01 Lab. Sovringsverk (Mb-huset Exempel:. MVB01BY895 MVM05) 02 Lab. Anrikningsverk 03 Lab. Schaktugnsverk 04 Betongstation KGS AB Exempel:. MVB04BY001 Avser LKAB Berg & Betong AB För nivåindelning gruvområden, se gemensam tabell med början på sidan 27 Exempel: MVB13BY001 Sprutbetongstation Vi 350 MVB26BY001 Sprängämnesstation Josefina 600 MVB65BY601 An-station Upland 500 E Transformatorstation, ställverksanläggning Starkströmsanläggningar över 1000 V, provisoriska el-anl., Starkströmsanläggningar under 1000V, Likströmsanläggningar, Tele- och svagströmsanläggningar För information om löpnummersindelning se sid 11 Förklaring Anmärkning MVE 00 Gemensamt 01 Alliansen ovan jord ställverk Exempel:. MVE01BY Vitåfors ovan jord transformatorstation Exempel:. MVE02BY ELIN-ställverk (ersätter Bergstation) 04 Faskompensering SVC 20kV För nivåindelning gruvområden, se gemensam tabell med början på sid. 27

33 TEKNISK ANVISNING LKT / Objekt F Förråd, verkstad, garage Förklaring Anmärkning MVF 00 Gemensamt 01 Centralförrådet CF-Vi 02 Förrådsbyggnad av plåt Exempel: MVF02BY , MVF02BY804, MVF02BY , MVF02BY MVF02BY Krossreparationsverkstad Exempel: MVF03BY001 Sprängämnesmagasin MVF03BY873, MVF03BY Vulkverkstad Exempel: MVF04BY Plåtförråd (spillfettsupplag) Exempel: MVF05BY Centralverkstad mek. Verkstad Exempel: MVF06BY485 mek. Verk, f.d. truckverks. Exempel:MVF06BY896 mek. Verk, fordonstvätt Exempel:MVF06BY Transporten (centralgaraget) Exempel: MVF07BY Lokstallet bangården Vitåfors Exempel: MVF08BY Miljöförråd Vitåfors Exempel: MVF09BY001 (Förvaring av miljöfarligt avfall) För nivåindelning gruvområden, se gemensam tabell med början på sid. 27 I Bentonitanläggning (lager, malstation och silos) MVI 00 Gemensamt

34 K TEKNISK ANVISNING LKT / Objekt Kulsinterverk Omfattning: Stålbandsverket Från och med utmatningen under ficka MVA00FI013 med bandgångsfickorna. Bandugnsverk 1 Från och med ventiler ingående godsledningar (slurry) till och med bandgångsfickornas tappar. Stålbandsverk och magnetittork Förklaring Anmärkning MVK 00 Gemensamt Löpnr.indelning Infrakt utfrakt magnetittork 03 Stålbandssektion Exempel: MVK03BY501 Löpnr.indelning: kulrullningsprocess stålbandsmaskin torrmalning olja o bentonitutrustning dammsugning 06 Brandkåren Placerad i stålbandsverket 09 Magnetittork 18 Specialprodukter SPV Bandugnsverk MVK 00 Gemensamt Exempel: MVK00BY898 Löpnr samt är reserverade för stålbandsverket 20 Rågods- och filteravdelning (panncentral och verkstad) Värmeanläggning 21 Kulrullning 22 Tillsatsmedel (bentonit) inkl. lossning och lastning 23 Sintermaskin, siktstation och fickbyggnad 24 Scrubberanläggning 26 Rökgasrening 27 Elfilter 28 Oljeanläggning inkl. lossning och lagring 29 Kolpulver (provanläggning) 30 Transformator och ställverk 35 Testanläggningar (tillfällig)

35 TEKNISK ANVISNING LKT / Objekt K M Kulsinterverk 3 För MK3 tillämpas funktionsorienterad anläggningsstruktur, se definition på sid 5. M Malmberget MK Malmberget Kulsinterverk MK3 Malmberget Kulsinterverk 3 Sammanställning MK3 Gemensamma funktioner för huvudprocessen Se tabell 1 Slurry och avvattning Se tabell 2 Kulrullning Se tabell 3 Maskinhus inkl. utfrakt Se tabell 4 Rökgasrening Se tabell 5 Verkstäder och kontor Se tabell 6 Stödfunktioner Se tabell 7 Tabell 1 Gemensamma funktioner för huvudprocessen MK3 00 Gemensam utrustning Exempel: MK300BY001 Tabell 2 Slurry och avvattning MK3 10 Gemensamma funktioner Exempel: MK310BH Avvattning 1 Filter 1 12 Avvattning 2 Filter 2 13 Avvattning 3 Filter 3 14 Avvattning 4 Filter 4 15 Avvattning 5 Filter 5 Tabell 3 Kulrullning MK3 20 Gemensamma funktioner Exempel: MK320KL Kulrullning 1 Rullkrets 1 22 Kulrullning 2 Rullkrets 2 23 Kulrullning 3 Rullkrets 3 24 Kulrullning 4 Rullkrets 4 25 Kulrullning 5 Rullkrets 5

36 TEKNISK ANVISNING LKT / Objekt Tabell 4 Maskinhus inklusive utfrakt MK3 30 Gemensamma funktioner Exempel: MK330BH Sintring Sintermaskin 32 Härdlagerhantering Härdlagersystem 33 Produkttransport Produktutfrakt 34 Provtagning 35 Dammutsugning Tabell 5 Rökgasrening MK3 40 Gemensamma funktioner Exempel: MK340FL Rökgasrening 42 Svavelrening 43 Processgastransport Fläkthus, processgasfläktar, skorstenar Tabell 6 Kringutrustning gemensamt MK3 50 Gemensamma funktioner Exempel: MK350RL001 Tabell 7 Stödfunktioner MK3 90 Gemensamma funktioner 98 Servicefunktioner

37 L TEKNISK ANVISNING LKT / Objekt Bangård, upplag, lager och planering Förklaring Anmärkning MVL 00 Gemensamt 01 Industriområde 02 Sligutlastning 03 Pelletsutlastning 04 Nalotippen/upplag (tillsatsmedel, MK3-gods) 05 Avisningsanläggning 06 Lossningsstation (MK3) 07 Pelletsutlastningen (MK3) 08 Gasdepå För nivåindelning gruvområden, se gemensam tabell med början på sid. 27 M Manskapshus, matsal, kontor, gruvstuga MVM 00 Gemensamt 01 Manskapshus Vitåfors Exempel: MVM01BY Frejakontoret (f.d. T-Huset) Vitåfors Exempel: MVM02BY K-huset/Hälsohuset Exempel: MVM03BY M85-barack (rivet) 05 MB-huset (f.d. lab Sovringsverk) Exempel: MVM05BY Kontor med kontrollrum Bandugnsverk 07 Kontor Anrikningsverk 09 SJ-manskapshus viadukten Vitåfors För nivåindelning gruvområden, se gemensam tabell med början på sid. 27 Exempel: MVM65BY730 Gruvstuga Upland 500 N Väg, bro, kulvert, viadukt, mark- och tomtanläggning MVN 00 Gemensamt 11 Parkering Exempel: MVN11MK Tomtmark 91 Markanläggningar För nivåindelning gruvområden, se gemensam tabell med början på sid. 27 O Oljeanläggning med ledningar (oljelagring) MVO 00 Gemensamt 01 Spilloljehantering KCK Exempel: MVO01BY Tankstation lätt bränsle (vid plåtförråd ovan jord) Exempel: MVO02BY908 För nivåindelning gruvområden, se gemensam tabell med början på sid. 27

38 TEKNISK ANVISNING LKT / Objekt P Pumpanläggning, vatten, avlopp, dränering och avfallsdamm MVP 00 Gemensamt 01 Linaälv pumpstation Linaälv reservoar 02 Nalojärvimagasinet (avfallsdamm), sand- och klarningsdammar 03 Avloppsreningsanläggn. inkl. biologisk Exempel: MVP01BY814 Exempel: MVP01BY815 Exempel: MVP03BY001 damm 04 Katastrofdamm (2 st) Exempel: MVP04BY Pumpstation kyldamm Exempel: MVP05BY Klarningsdamm Exempel: MVP06BY Klarningsdamm (Nalojärvimagasinet) Exempel: MVP07BY Avfallsdamm (Nalojärvimagasinet) sand 09 Testanläggning för grovgodspumpning (Nalojärvimagasinet) 110 Pumpstation D289 sandmagasin Exempel: MVP08BY001 För nivåindelning gruvområden, se gemensam tabell med början på sid. 27 Exempel: MVP13BY673 Pumpstation Vitåfors 300 Obs. MVP13BY677 Pumpstation Vitåfors , är bokade till MV* MVP15BY685 Pumpstation Vitåfors 500 Vitåfors industriområde under jord MVP16BY687 Pumpstation Vitåfors 600 MVP17BY731 Pumpstation Vitåfors 740 MVP65BY686 Pumpstation Upland 500 S Sovringsverk MVS 00 Gemensamt Hus nr. Exempel: MVS00BY Gruvbandsinfrakten 02 Alliansinfrakten Alliansen fickbyggnad GD-verk Exempel: MVS02BY865 Exempel: MVS02BY866 Exempel: MVS02BY Bandvåning 4 (243,80) 04 Bandvåning 3½ (247,00) 05 Bandvåning 3 (249,50) 07 Nedåt CU3 och CU10 08 Öster träsilo Exempel: MVS08BY Väster/norr MP-fickor-Anrikningsverk Sektion 9 10 Gemensamt 11 och Sektion 1

39 T TEKNISK ANVISNING LKT / Objekt 12 Sektion 2 20 Gemensamt 21 och Sektion 3 22 Sektion 4 30 Gemensamt 31 och Sektion 5 32 Sektion 6 40 Gemensamt 41 och Sektion 7 42 Sektion 8 50 Gemensamt 51 och Sektion Sektion Reserverat eventuellt Sovringsverk 2 60 Gemensamt (Reserverat ev. verk 2) Exempel: MVS60DU Rågodsinfrakt (reserverat ev. verk 2) Exempel: MVS61TR Siktning (Reserverat ev. verk 2) Exempel: MVS62SI Krossning (Reserverat ev. verk 2) Exempel: MVS63KR Separering (Reserverat ev. verk 2) Exempel: MVS64SE Gråbergsutfrakt (Reserverat ev. verk 2) Exempel: MVS65TR Rågodsutfrakt (Reserverat ev. verk 2) Exempel: MVS69TR Bilficka Tryckluftsanläggning med ledningar MVT 00 Gemensamt 01 Kompressorstation (Värmecentralen se MVÅ01) Exempel: MVT01BY490 För nivåindelning gruvområden, se gemensam tabell med början på sid. 27 U Uppfordringsanläggning MVU 00 Gemensamt 01 Alliansen höglave Exempel: MVU01BY868 För nivåindelning gruvområden, se gemensam tabell med början på sid. 27 V Ventilationsanläggning inkl värmestation för gruvventilation MVV 00 Gemensamt 01 Evakueringsbyggnad 02 Ventilationshus SN Stollen För nivåindelning gruvområden, se gemensam tabell med början på sid. 27

40 X Å TEKNISK ANVISNING LKT / Objekt Övrig byggnad ovan jord, försöksstation, växthus, etc. MVX 00 Gemensamt Forskningsstation och Kos B-verk (kross) Forskningsstation Exempel: MVX00BY Anrikningshall och godslada/fat och lådarkiv 02 Miniatyrverk 03 Uteförråd (gamla renoveringen) 04 Mobil processutrustning 05 Laboratorier 06 Agglomereringscentra Exempel: MVX06BY Avfallsdamm och yttre pumpstationer 10 Kos B-verk (kross) 11 Kontor 14 Skyddsrum Vi Exempel: MVX14BY Portvaktsstuga Exempel: MVX20BY TV-grinden Exempel: MVX21BY Lossningsramp med svivelhus Exempel: MVX23BY Kontorsbod Schaktugnsverk Exempel: MVX24BY Portvaktsstuga 30 Sligtork Vitåfors avser Agglomereringscentra 60 Gemensamt 61 Blandarstation 62 Rullkretsutveckling 63 Rullkrets 64 Potfurnace 65 Bullerrum 66 Laboratorium 67 Kontor LKAB Entré Värmeproduktionsanläggning med ledningar MVÅ 00 Gemensamt 01 Värmecentralen Vitåfors (del av kompressorstation) Exempel: MVT01BY490 För nivåindelning gruvområden, se gemensam tabell med början på sid. 27

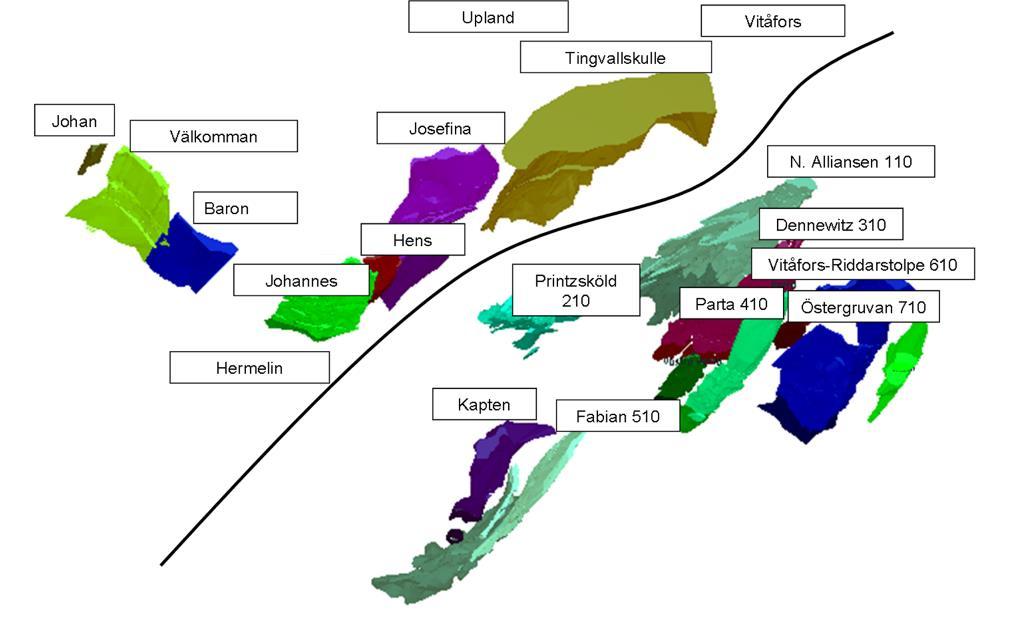

41 TEKNISK ANVISNING LKT / Objekt Anläggningsdelar för nivåer under 1000 m avv Bild 4: Gruvområden under jord från 1000 m avv. med exempel på siffra för anläggningsdel. Från och med 1000 m avv har huvudområdesbokstäverna K och V utgått. Vidare har anläggningsdel utökats från två till tre siffror där den första siffran härmed anger i vilket gruvområde objektet är lokaliserat. Se exempel nedan där siffran 6 anger gruvområde Vitåfors- Riddarstolpe. Märkningsexempel för nivåer under 1000 m avv M C 610 KR 100 Verksamhetsort: Anläggningstyp: Anläggningsdel: Objektkod: Malmberget Krosstation Vitåfors-Riddarstolpe Gemensamt Kross Löpnummer: 100

42 TEKNISK ANVISNING LKT / Objekt Anläggningsdelarna i tabellen med start på efterföljande sida gäller för samtliga anläggningstyper i gruvan på nivåer under 1000 m avv. De anläggningstyper som förekommer är: B C D E F G H J L M N O P R T U V W Z Provberedning, laboratorium, beredningsstation Krossanläggning Nedfart, snedbana, Gima Transformatorstation, ställverksanläggning Starkströmsanläggningar över 1000 V, provisoriska el-anl., Starkströmsanläggningar under 1000V, Likströmsanläggningar, Tele- och svagströmsanläggningar För information om löpnummersindelning se sid 11 Förråd, verkstad, garage Dagbrott, skivområde, tipp Borrvattenanläggning Övrig byggnad under jord Bangård, lager, upplag och planering Manskapshus, matsal, kontor, gruvstuga Väg, bro, kulvert, viadukt, mark- och tomtanläggning Oljeanläggning med ledningar (oljelagring) Pumpanläggning, vatten, avlopp, dränering och avfallsdamm Transportanläggning Tryckluftsanläggning Uppfordringsanläggning Ventilationsanläggning inkl värmestation för gruvventilation Dricksvattenanläggning Stoll, ort, stig

43 TEKNISK ANVISNING LKT / Objekt *Bokstavskod för anläggningstyp, väljs från listan på föregående sida. Exempel: MF för förråd. Ort Område Typ Anl del Förklaring Anmärkning M* 000 Gemensamt 009 Spelsalen 940 (Undantag från märkningsprincip) 010 Centralanläggning 011 Nivå m avv Serien Centralanläggningen 012 Nivå m avv Serien Centralanläggningen 013 Nivå m avv Serien Centralanläggningen 014 Nivå m avv Serien Centralanläggningen 015 Nivå m avv Serien Centralanläggningen 016 Nivå m avv Serien Centralanläggningen 017 Nivå m avv Serien Centralanläggningen 018 Nivå m avv Serien Centralanläggningen 110 Gemensamt Norra Alliansen och gemensamt 111 Nivå m avv Serien Norra Alliansen 112 Nivå m avv Serien Norra Alliansen 113 Nivå m avv Serien Norra Alliansen 114 Nivå m avv Serien Norra Alliansen 115 Nivå m avv Serien Norra Alliansen 116 Nivå m avv Serien Norra Alliansen 117 Nivå m avv Serien Norra Alliansen 118 Nivå m avv Serien Norra Alliansen 120 Gemensamt Frans och gemensamt 121 Nivå m avv Serien Frans 122 Nivå m avv Serien Frans 123 Nivå m avv Serien Frans 124 Nivå m avv Serien Frans 125 Nivå m avv Serien Frans 126 Nivå m avv Serien Frans 127 Nivå m avv Serien Frans 128 Nivå m avv Serien Frans 130 Gemensamt Josefina och gemensamt 131 Nivå m avv Serien Josefina 132 Nivå m avv Serien Josefina 133 Nivå m avv Serien Josefina 134 Nivå m avv Serien Josefina 135 Nivå m avv Serien Josefina 136 Nivå m avv Serien Josefina 137 Nivå m avv Serien Josefina 138 Nivå m avv Serien Josefina 140 Gemensamt Hens och gemensamt 141 Nivå m avv Serien Hens

44 TEKNISK ANVISNING LKT / Objekt Typ Anl del Förklaring Anmärkning 142 Nivå m avv Serien Hens 143 Nivå m avv Serien Hens 144 Nivå m avv Serien Hens 145 Nivå m avv Serien Hens 146 Nivå m avv Serien Hens 147 Nivå m avv Serien Hens 148 Nivå m avv Serien Hens 150 Gemensamt Johannes och gemensamt m avv Serien Johannes m avv Serien Johannes m avv Serien Johannes m avv Serien Johannes m avv Serien Johannes m avv Serien Johannes m avv Serien Johannes m avv Serien Johannes 160 Gemensamt Baron och gemensamt m avv Serien Baron m avv Serien Baron m avv Serien Baron m avv Serien Baron m avv Serien Baron m avv Serien Baron m avv Serien Baron m avv Serien Baron 170 Gemensamt Välkomman och gemensamt m avv Serien Välkomman m avv Serien Välkomman m avv Serien Välkomman m avv Serien Välkomman m avv Serien Välkomman m avv Serien Välkomman m avv Serien Välkomman m avv Serien Välkomman 210 Gemensamt Printzsköld och gemensamt 211 Nivå m avv Serien Printzsköld 212 Nivå m avv Serien Printzsköld 213 Nivå m avv Serien Printzsköld 214 Nivå m avv Serien Printzsköld 215 Nivå m avv Serien Printzsköld 216 Nivå m avv Serien Printzsköld 217 Nivå m avv Serien Printzsköld 218 Nivå m avv Serien Printzsköld
