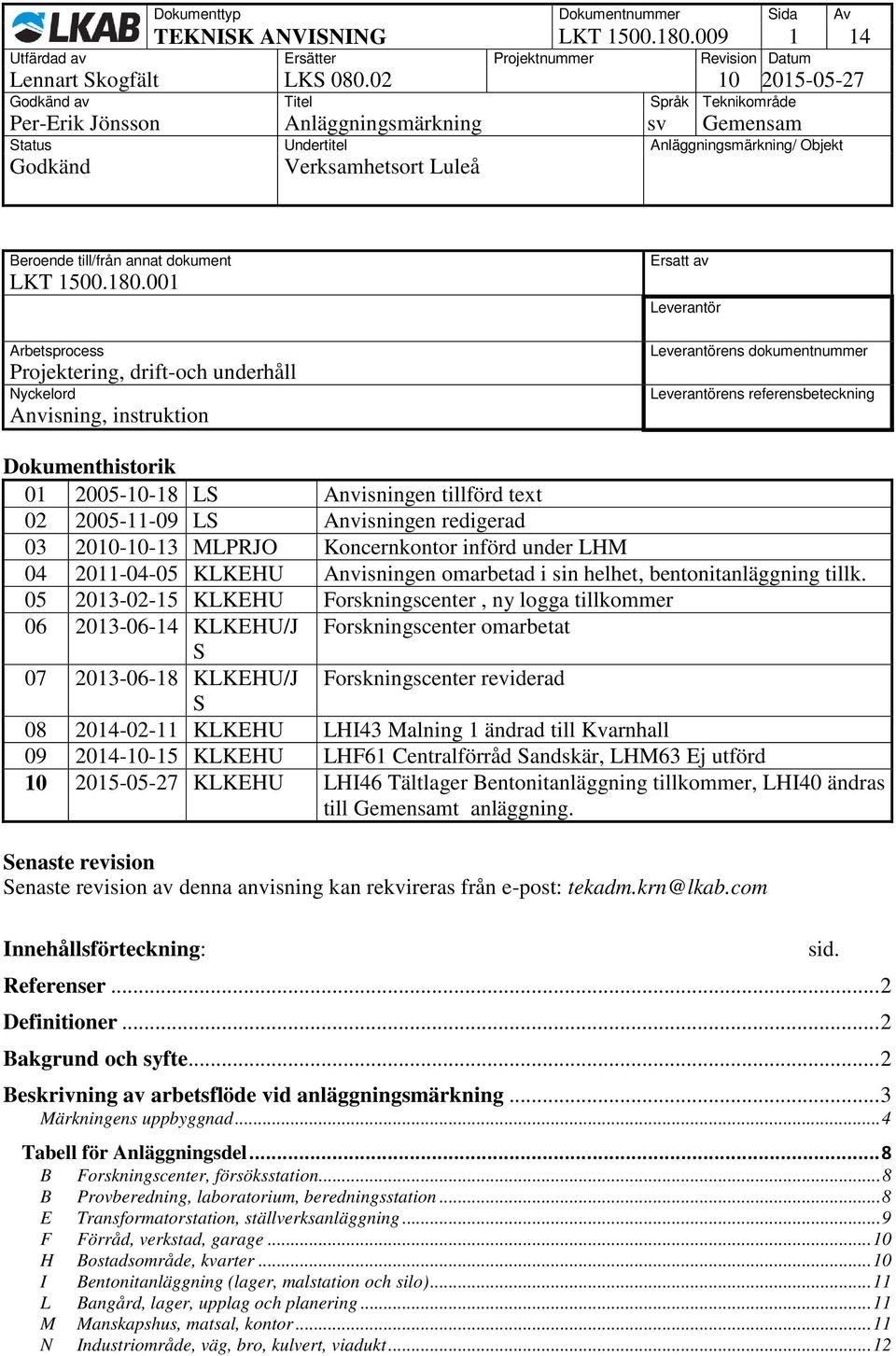

1 TEKNISK ANVISNING LKT av Titel Språk Teknikområde Beroende till/från annat dokument LKT Arbetsprocess Projektering, drift-och underhåll Nyckelord Anvisning, instruktion Ersatt av Leverantör Leverantörens dokumentnummer Leverantörens referensbeteckning Dokumenthistorik LS Anvisningen tillförd text LS Anvisningen redigerad MLPRJO Koncernkontor införd under LHM KLKEHU Anvisningen omarbetad i sin helhet, bentonitanläggning tillk KLKEHU Forskningscenter, ny logga tillkommer KLKEHU/J Forskningscenter omarbetat S KLKEHU/J Forskningscenter reviderad S KLKEHU LHI43 Malning 1 ändrad till Kvarnhall KLKEHU LHF61 Centralförråd Sandskär, LHM63 Ej utförd KLKEHU LHI46 Tältlager Bentonitanläggning tillkommer, LHI40 ändras till Gemensamt anläggning. Senaste revision Senaste revision av denna anvisning kan rekvireras från e-post: tekadm.krn@lkab.com Innehållsförteckning: Referenser... 2 Definitioner... 2 Bakgrund och syfte... 2 Beskrivning av arbetsflöde vid anläggningsmärkning... 3 Märkningens uppbyggnad... 4 Tabell för Anläggningsdel... 8 B Forskningscenter, försöksstation... 8 B Provberedning, laboratorium, beredningsstation... 8 E Transformatorstation, ställverksanläggning... 9 F Förråd, verkstad, garage H Bostadsområde, kvarter I Bentonitanläggning (lager, malstation och silo) L Bangård, lager, upplag och planering M Manskapshus, matsal, kontor N Industriområde, väg, bro, kulvert, viadukt sid.

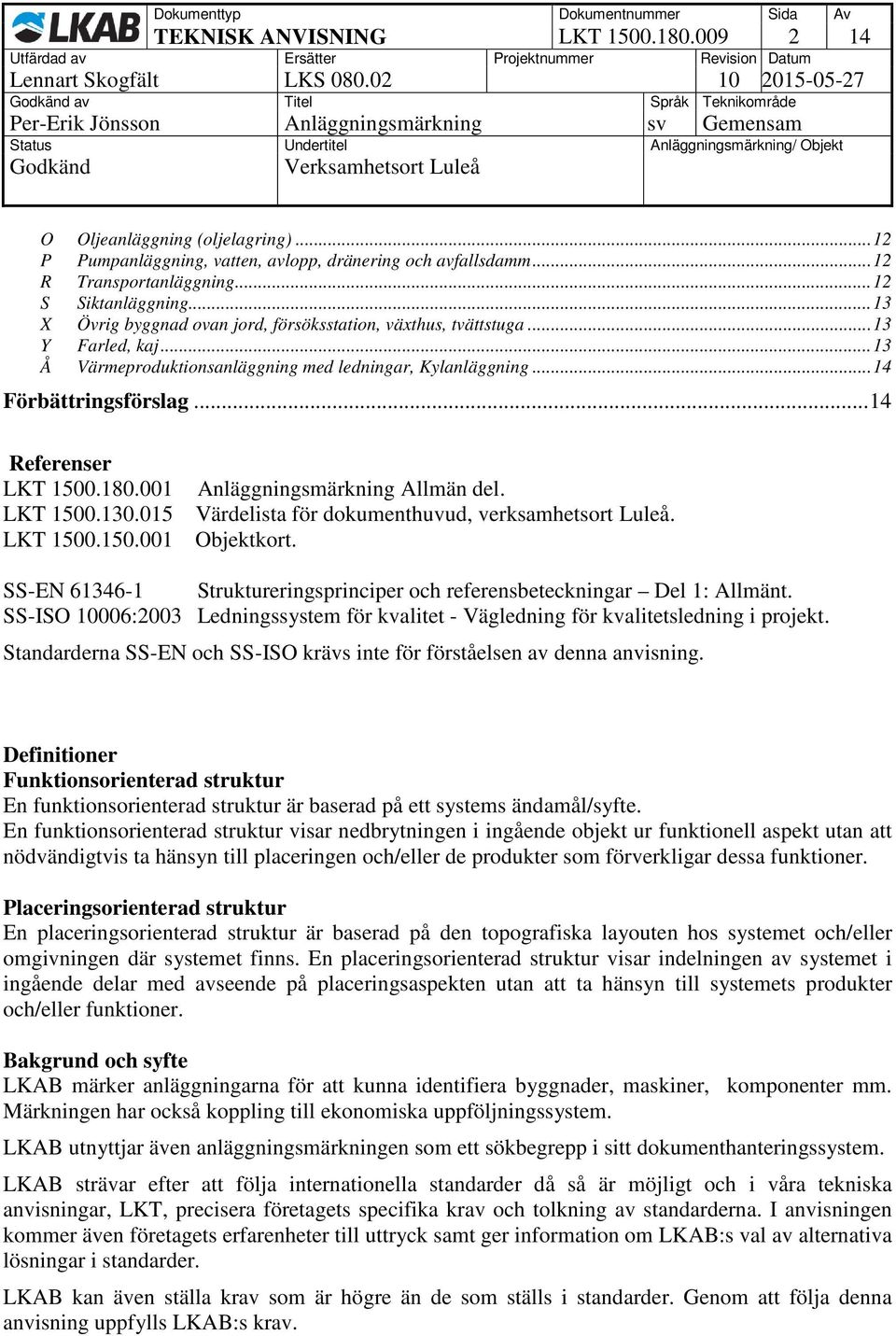

2 TEKNISK ANVISNING LKT av Titel Språk Teknikområde O Oljeanläggning (oljelagring) P Pumpanläggning, vatten, avlopp, dränering och avfallsdamm R Transportanläggning S Siktanläggning X Övrig byggnad ovan jord, försöksstation, växthus, tvättstuga Y Farled, kaj Å Värmeproduktionsanläggning med ledningar, Kylanläggning Förbättringsförslag Referenser LKT LKT LKT Anläggningsmärkning Allmän del. Värdelista för dokumenthuvud, verksamhetsort Luleå. Objektkort. SS-EN Struktureringsprinciper och referensbeteckningar Del 1: Allmänt. SS-ISO 10006:2003 Ledningssystem för kvalitet - Vägledning för kvalitetsledning i projekt. Standarderna SS-EN och SS-ISO krävs inte för förståelsen av denna anvisning. Definitioner Funktionsorienterad struktur En funktionsorienterad struktur är baserad på ett systems ändamål/syfte. En funktionsorienterad struktur visar nedbrytningen i ingående objekt ur funktionell aspekt utan att nödvändigtvis ta hänsyn till placeringen och/eller de produkter som förverkligar dessa funktioner. Placeringsorienterad struktur En placeringsorienterad struktur är baserad på den topografiska layouten hos systemet och/eller omgivningen där systemet finns. En placeringsorienterad struktur visar indelningen av systemet i ingående delar med avseende på placeringsaspekten utan att ta hänsyn till systemets produkter och/eller funktioner. Bakgrund och syfte LKAB märker anläggningarna för att kunna identifiera byggnader, maskiner, komponenter mm. Märkningen har också koppling till ekonomiska uppföljningssystem. LKAB utnyttjar även anläggningsmärkningen som ett sökbegrepp i sitt dokumenthanteringssystem. LKAB strävar efter att följa internationella standarder då så är möjligt och i våra tekniska anvisningar, LKT, precisera företagets specifika krav och tolkning av standarderna. I anvisningen kommer även företagets erfarenheter till uttryck samt ger information om LKAB:s val av alternativa lösningar i standarder. LKAB kan även ställa krav som är högre än de som ställs i standarder. Genom att följa denna anvisning uppfylls LKAB:s krav.

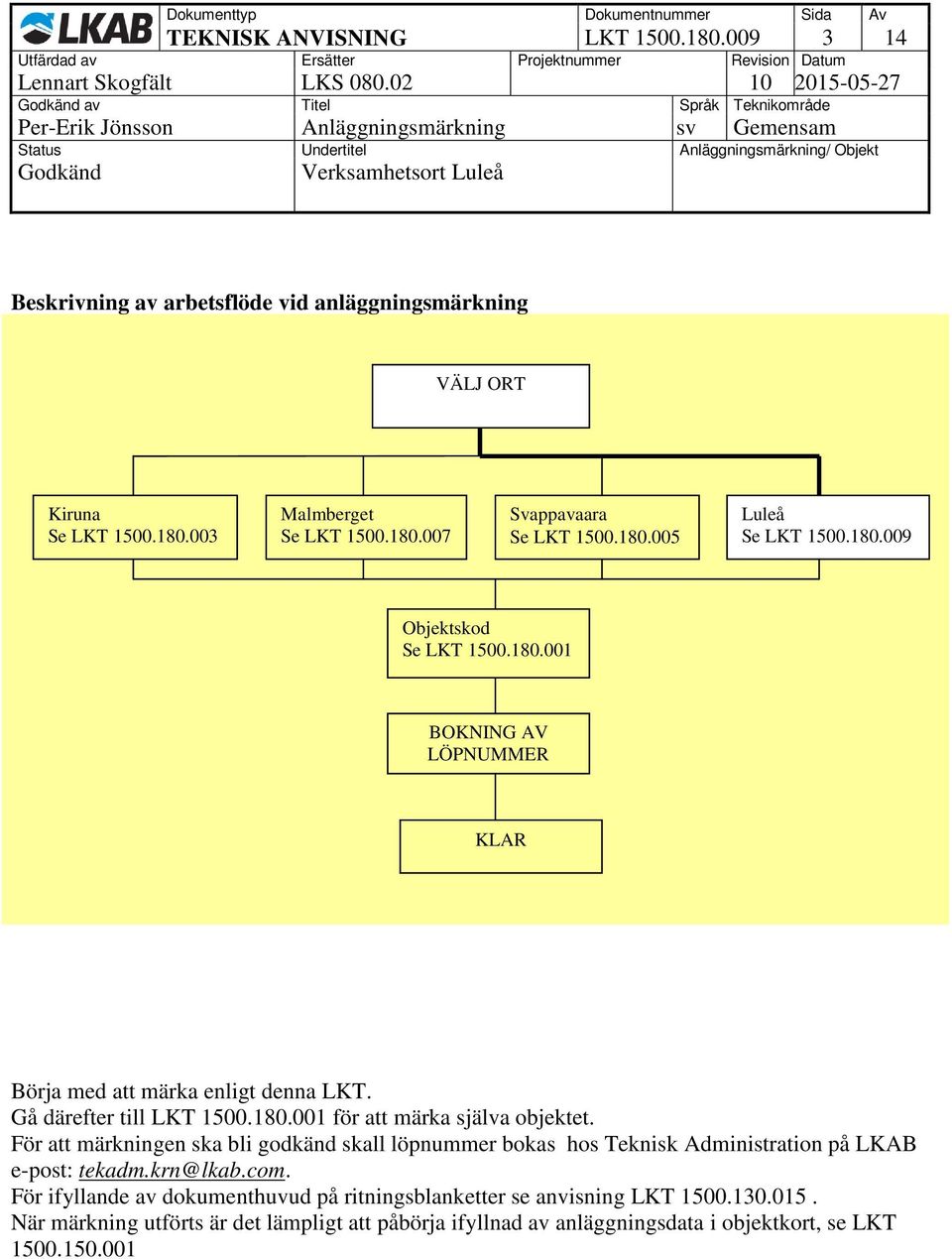

3 TEKNISK ANVISNING LKT av Titel Språk Teknikområde Beskrivning av arbetsflöde vid anläggningsmärkning VÄLJ ORT Kiruna Se LKT Malmberget Se LKT Svappavaara Se LKT Luleå Se LKT Objektskod Se LKT BOKNING AV LÖPNUMMER KLAR Börja med att märka enligt denna LKT. Gå därefter till LKT för att märka själva objektet. För att märkningen ska bli godkänd skall löpnummer bokas hos Teknisk Administration på LKAB e-post: tekadm.krn@lkab.com. För ifyllande av dokumenthuvud på ritningsblanketter se anvisning LKT När märkning utförts är det lämpligt att påbörja ifyllnad av anläggningsdata i objektkort, se LKT

4 TEKNISK ANVISNING LKT av Titel Språk Teknikområde Märkningens uppbyggnad Märkningen är uppbyggd av tio tecken bestående av fem bokstäver och fem siffror i en bestämd kombination. Det finns även möjlighet att koppla ett underliggande objekt till ett huvudobjekt med hjälp av tilläggsmärkning, denna består av fyra tecken. Denna anvisning beskriver kombinerad märkning av objekt i fasta anläggningar, s.k. anläggningsmärkning. Med kombinerad märkning avses en kombination av placeringsorienterad och funktionsorienterad märkning. Se LKT A B C 1 2 D E F G 7 8 Verksamhetsort Huvudområde Anläggningstyp Anläggningsdel/funktionsdel Objektkod huvudobjekt Löpnummer huvudobjekt Objektkod tilläggsobjekt Löpnummer tilläggsobjekt Inga mellanslag är tillåtna. (Illustrationerna innehåller mellanrum för överskådlighet.)

5 TEKNISK ANVISNING LKT av Titel Språk Teknikområde Verksamhetsort Med verksamhetsort avses ett geografiskt område begränsat till stads- eller kommungräns. Följande beteckning skall användas: Verksamhetsort L Luleå Huvudområde Med huvudområde avses inom verksamhetsort beläget industri-, bostadsområde eller liknande. Huvudområde H Samtliga anläggningar inom industriområde, hamn, bostadsområde och Uddebo oljeanläggning. F Huvudområdesbegrepp för anläggningar som ej kan hänföras till andra huvudområden.

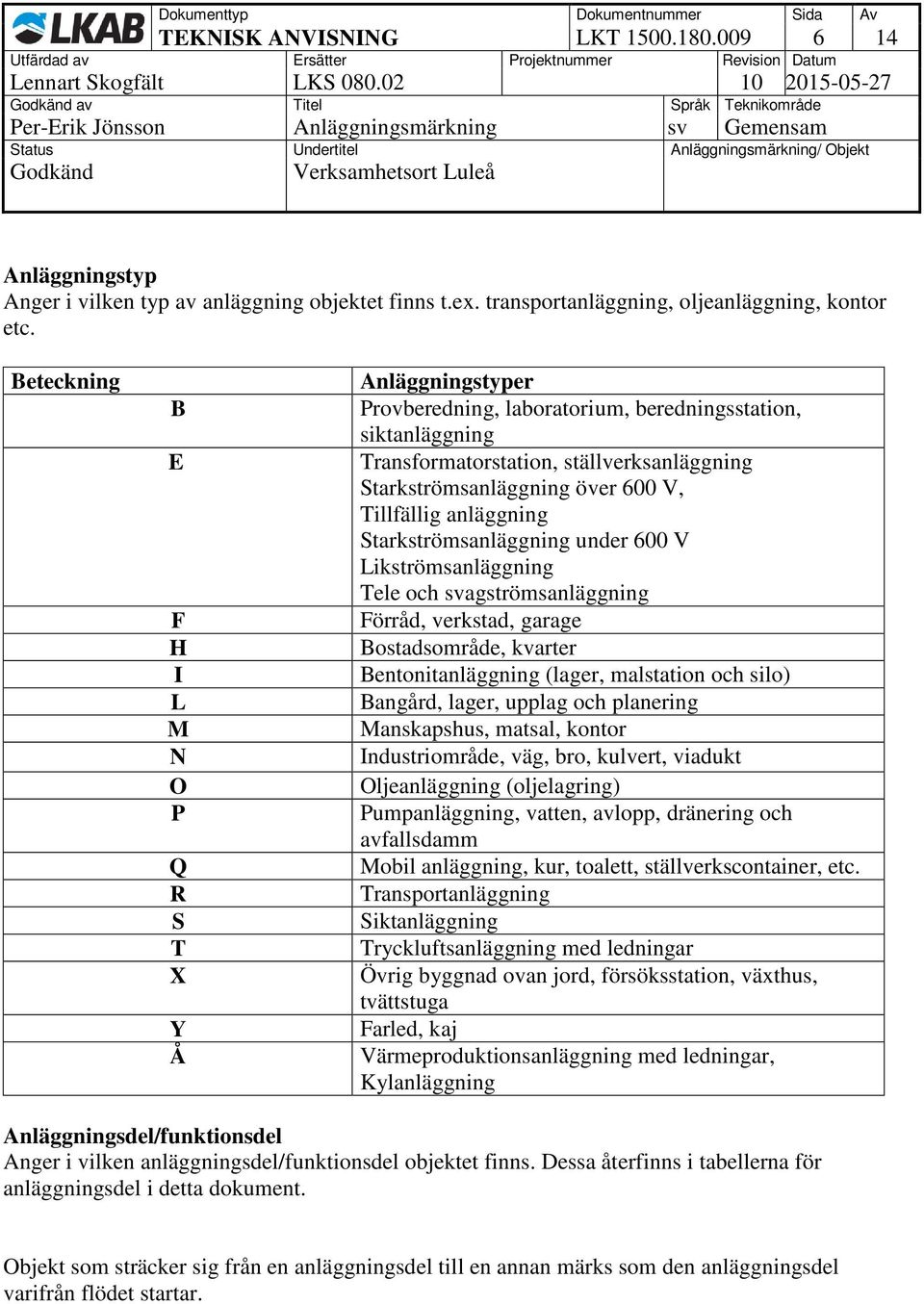

6 TEKNISK ANVISNING LKT av Titel Språk Teknikområde Anläggningstyp Anger i vilken typ av anläggning objektet finns t.ex. transportanläggning, oljeanläggning, kontor etc. Beteckning B E F H I L M N O P Q R S T X Y Å Anläggningstyper Provberedning, laboratorium, beredningsstation, siktanläggning Transformatorstation, ställverksanläggning Starkströmsanläggning över 600 V, Tillfällig anläggning Starkströmsanläggning under 600 V Likströmsanläggning Tele och svagströmsanläggning Förråd, verkstad, garage Bostadsområde, kvarter Bentonitanläggning (lager, malstation och silo) Bangård, lager, upplag och planering Manskapshus, matsal, kontor Industriområde, väg, bro, kulvert, viadukt Oljeanläggning (oljelagring) Pumpanläggning, vatten, avlopp, dränering och avfallsdamm Mobil anläggning, kur, toalett, ställverkscontainer, etc. Transportanläggning Siktanläggning Tryckluftsanläggning med ledningar Övrig byggnad ovan jord, försöksstation, växthus, tvättstuga Farled, kaj Värmeproduktionsanläggning med ledningar, Kylanläggning Anläggningsdel/funktionsdel Anger i vilken anläggningsdel/funktionsdel objektet finns. Dessa återfinns i tabellerna för anläggningsdel i detta dokument. Objekt som sträcker sig från en anläggningsdel till en annan märks som den anläggningsdel varifrån flödet startar.

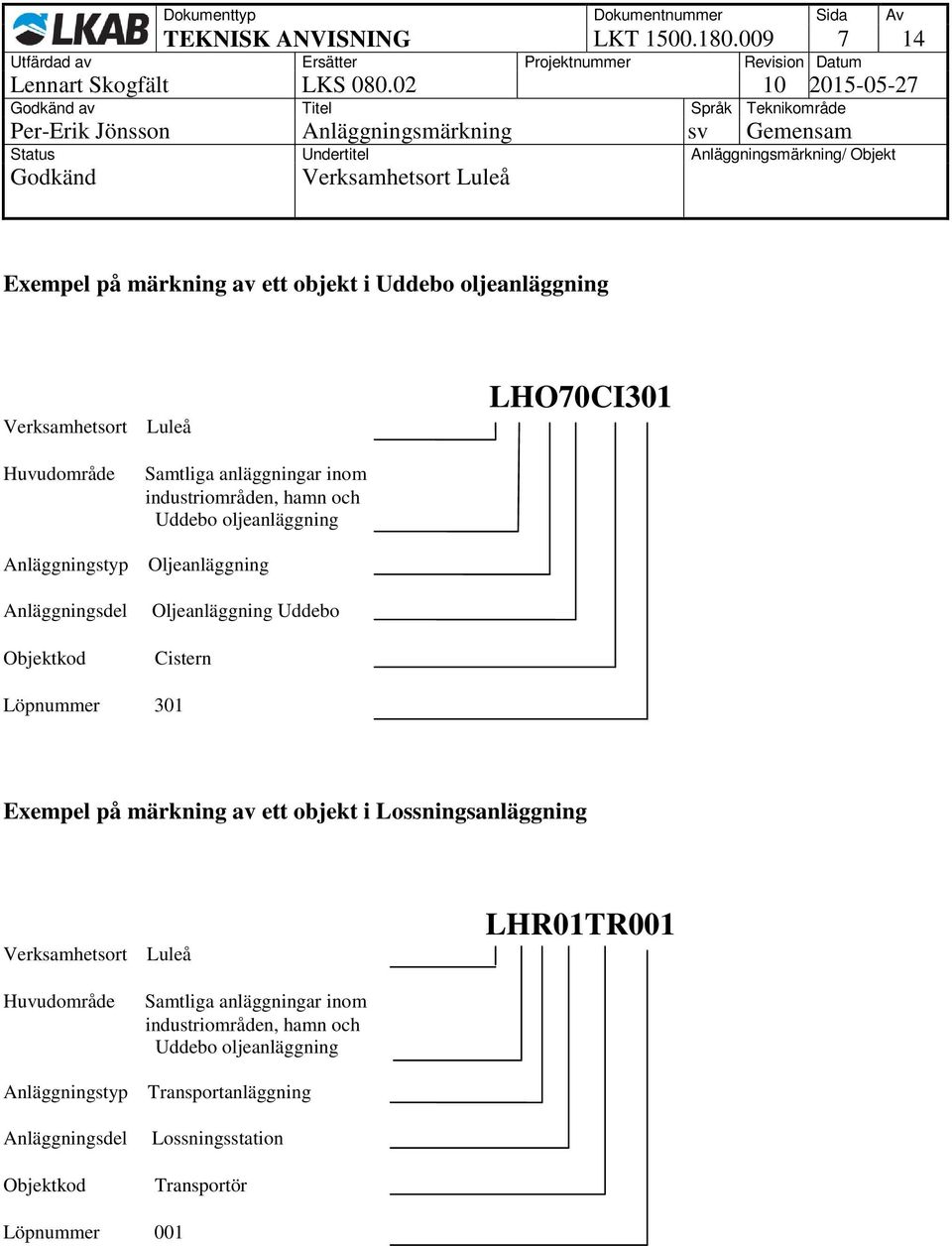

7 TEKNISK ANVISNING LKT av Titel Språk Teknikområde Exempel på märkning av ett objekt i Uddebo oljeanläggning Verksamhetsort Huvudområde Anläggningstyp Anläggningsdel Objektkod Luleå Samtliga anläggningar inom industriområden, hamn och Uddebo oljeanläggning Oljeanläggning Oljeanläggning Uddebo Cistern LHO70CI301 Löpnummer 301 Exempel på märkning av ett objekt i Lossningsanläggning Verksamhetsort Huvudområde Anläggningstyp Anläggningsdel Objektkod Luleå Samtliga anläggningar inom industriområden, hamn och Uddebo oljeanläggning Transportanläggning Lossningsstation Transportör LHR01TR001 Löpnummer 001

8 TEKNISK ANVISNING LKT av Titel Språk Teknikområde Tabell för Anläggningsdel B Forskningscenter, försöksstation LFB 00 Gemensamt 05 Media Propan, Metanol, Nitrogen, LNG m.m 10 Gasproduktion Ink. Kompressor, mixer, tank 15 Gasvärmning 20 Materialhantering 21 Schakt Inkl behållare för DRI,HBI 22 Briketteringsmaskin 25 Toppgasrening/kylning 26 DRI kylning/rening 30 Vattensystem Kylvatten., processvatten, processavlopp 35 Värme 36 Ventilation 37 Dammutsugning 40 Brand- gaslarmsystem Reserverat för framtida EBF B Provberedning, laboratorium, beredningsstation LHB 20 Provberedning nya B Svartöstaden Demonterad 42 Provberedningsverk gamla B Svartöstaden Demonterad 50 Metallurgiskt laboratorium L 60 Metallurgisk forskningsstation B SSAB ind.område 70 Experimentmasugn B SSAB ind.område Anläggning enligt LKT B= L BEREDNINGSSTATION L= L LABORATORIUM

9 TEKNISK ANVISNING LKT av Titel Språk Teknikområde E Transformatorstation, ställverksanläggning Starkströmsanläggning över 600 V, Tillfällig anläggning Starkströmsanläggning under 600 V Likströmsanläggning Tele och svagströmsanläggning LFE 00 Gemensamt Forskningscenter 01 Ställverk 10kV Forskningscenter 10 Transformator EDR Forskningscenter 11 Ställverk EDR 400V Forskningscenter LHE 90 Gemensamt 91 Ställverk Löpnummerserier för Elanläggning För att möjliggöra hänvisning till vilken typ av elanläggning märkningen avser har löpnummerserier reserverats enligt nedan transformatorstation ställverksanläggning starkströmsanläggning från 600V och över tillfällig elanläggning starkströmsanläggning under 600V likströmsanläggning tele- och svagströmsanläggning Löpnummeruppdelning ovan gäller alla anläggningsdelar under LHE.

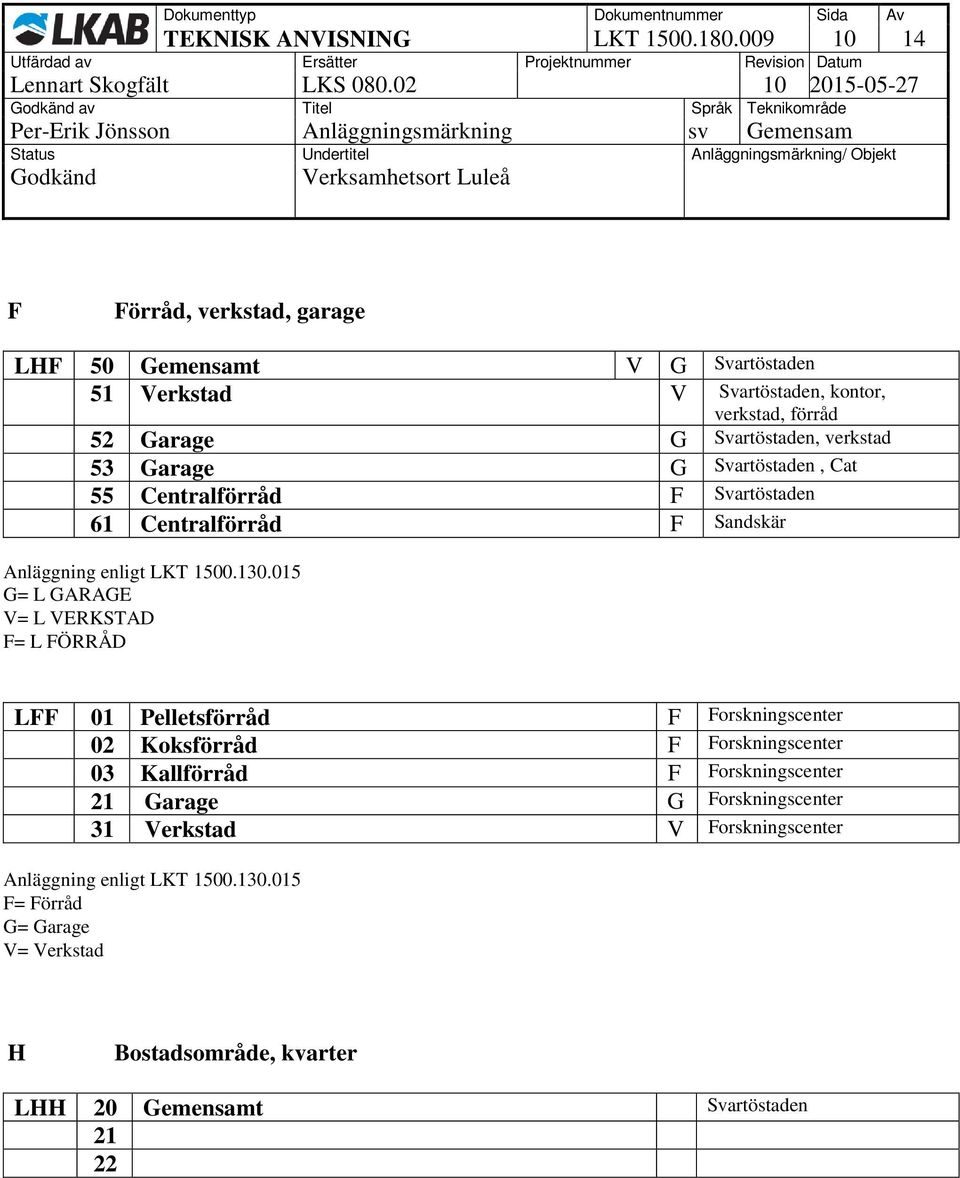

10 TEKNISK ANVISNING LKT av Titel Språk Teknikområde F Förråd, verkstad, garage LHF 50 Gemensamt V G Svartöstaden 51 Verkstad V Svartöstaden, kontor, verkstad, förråd 52 Garage G Svartöstaden, verkstad 53 Garage G Svartöstaden, Cat 55 Centralförråd F Svartöstaden 61 Centralförråd F Sandskär Anläggning enligt LKT G= L GARAGE V= L VERKSTAD F= L FÖRRÅD LFF 01 Pelletsförråd F Forskningscenter 02 Koksförråd F Forskningscenter 03 Kallförråd F Forskningscenter 21 Garage G Forskningscenter 31 Verkstad V Forskningscenter Anläggning enligt LKT F= Förråd G= Garage V= Verkstad H Bostadsområde, kvarter LHH 20 Gemensamt Svartöstaden 21 22

11 TEKNISK ANVISNING LKT av Titel Språk Teknikområde I Bentonitanläggning (lager, malstation och silo) LHI 15 Bentonitanläggning Svartöstaden 40 Gemensamt anläggning Sandskär 41 Rågodhantering Inlastning och lager 42 Rågodslager (Rågodslagring) 43 Kvarnhall 44 Malning 2 45 Produktfickor (Produkthantering) 46 Tältlager 47 Reserverad 48 Reserverad 49 Reserverad L Bangård, lager, upplag och planering LHL 06 Sligupplag L Svartöstaden Demonterad 10 Gemensamt B Spår, växlar, stoppbock mm Anläggning enligt LKT L= L LAGER B= L BANGÅRD M Manskapshus, matsal, kontor LFM 01 Kontor K Forskningscenter LHM 01 Koncernkontor K 51 Vaktlokal K Svartöstaden 60 Gemensamt M K Svartöstaden 61 Hamnkontor K Svartöstaden 62 Manskapshus K Kontor Sandskär 63 Manskapshus M Vid bentonitanläggning Sandskär. Ej utförd Anläggning enligt LKT K= L KONTOR M= L MANSKAPSHUS

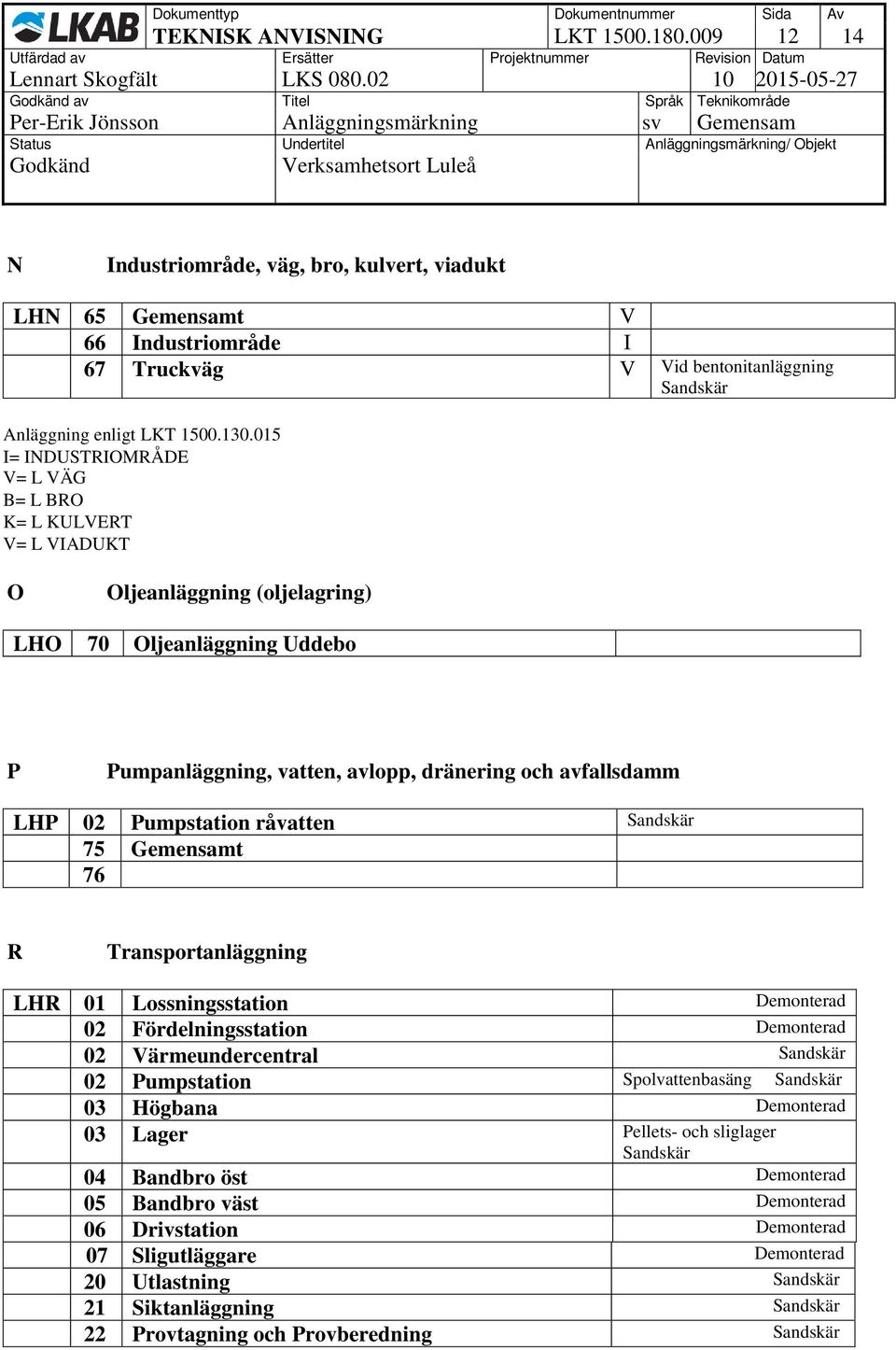

12 TEKNISK ANVISNING LKT av Titel Språk Teknikområde N Industriområde, väg, bro, kulvert, viadukt LHN 65 Gemensamt V 66 Industriområde I 67 Truckväg V Vid bentonitanläggning Sandskär Anläggning enligt LKT I= INDUSTRIOMRÅDE V= L VÄG B= L BRO K= L KULVERT V= L VIADUKT O Oljeanläggning (oljelagring) LHO 70 Oljeanläggning Uddebo P Pumpanläggning, vatten, avlopp, dränering och avfallsdamm LHP 02 Pumpstation råvatten Sandskär 75 Gemensamt 76 R Transportanläggning LHR 01 Lossningsstation Demonterad 02 Fördelningsstation Demonterad 02 Värmeundercentral Sandskär 02 Pumpstation Spolvattenbasäng Sandskär 03 Högbana Demonterad 03 Lager Pellets- och sliglager Sandskär 04 Bandbro öst Demonterad 05 Bandbro väst Demonterad 06 Drivstation Demonterad 07 Sligutläggare Demonterad 20 Utlastning Sandskär 21 Siktanläggning Sandskär 22 Provtagning och Provberedning Sandskär

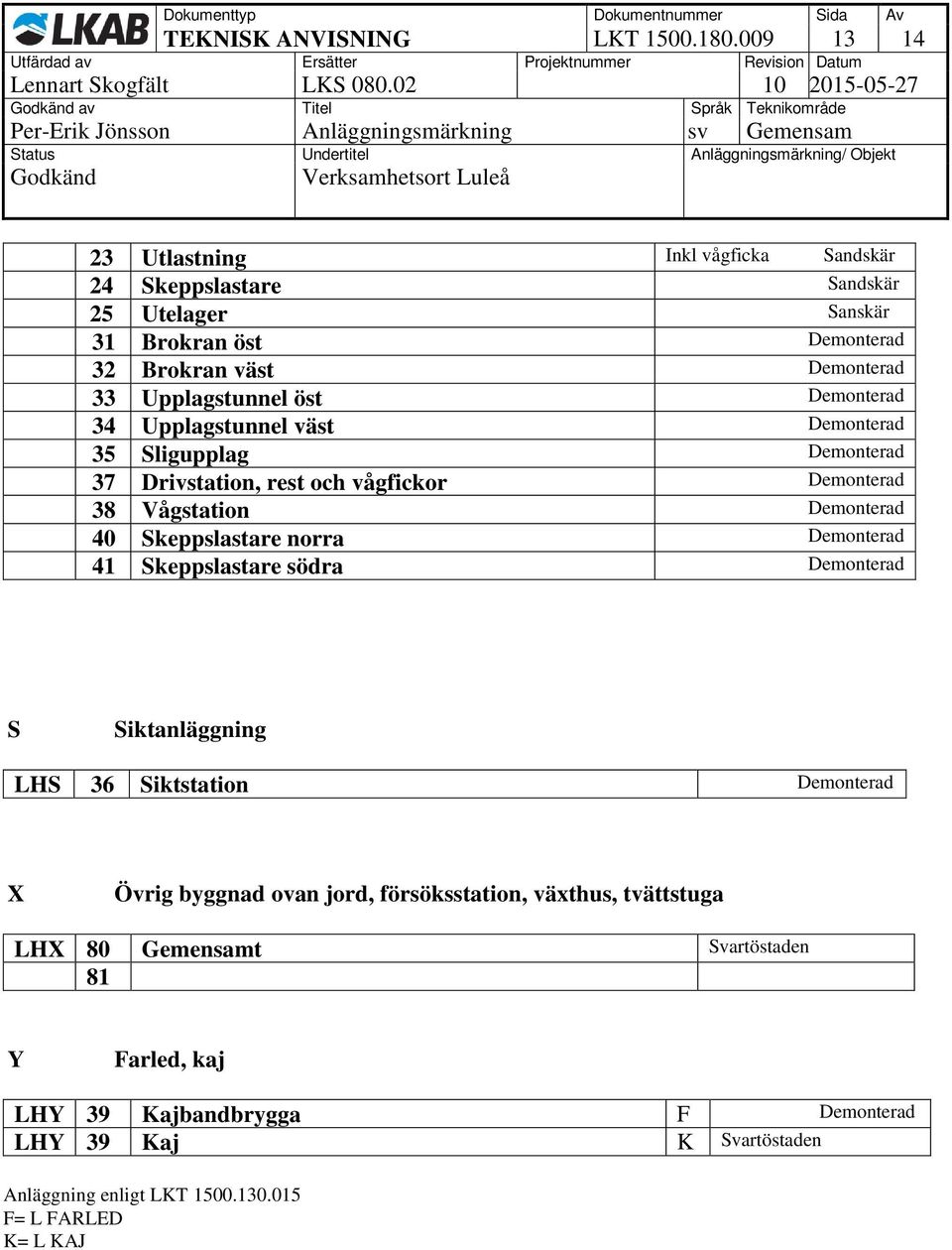

13 TEKNISK ANVISNING LKT av Titel Språk Teknikområde 23 Utlastning Inkl vågficka Sandskär 24 Skeppslastare Sandskär 25 Utelager Sanskär 31 Brokran öst Demonterad 32 Brokran väst Demonterad 33 Upplagstunnel öst Demonterad 34 Upplagstunnel väst Demonterad 35 Sligupplag Demonterad 37 Drivstation, rest och vågfickor Demonterad 38 Vågstation Demonterad 40 Skeppslastare norra Demonterad 41 Skeppslastare södra Demonterad S Siktanläggning LHS 36 Siktstation Demonterad X Övrig byggnad ovan jord, försöksstation, växthus, tvättstuga LHX 80 Gemensamt Svartöstaden 81 Y Farled, kaj LHY 39 Kajbandbrygga F Demonterad LHY 39 Kaj K Svartöstaden Anläggning enligt LKT F= L FARLED K= L KAJ

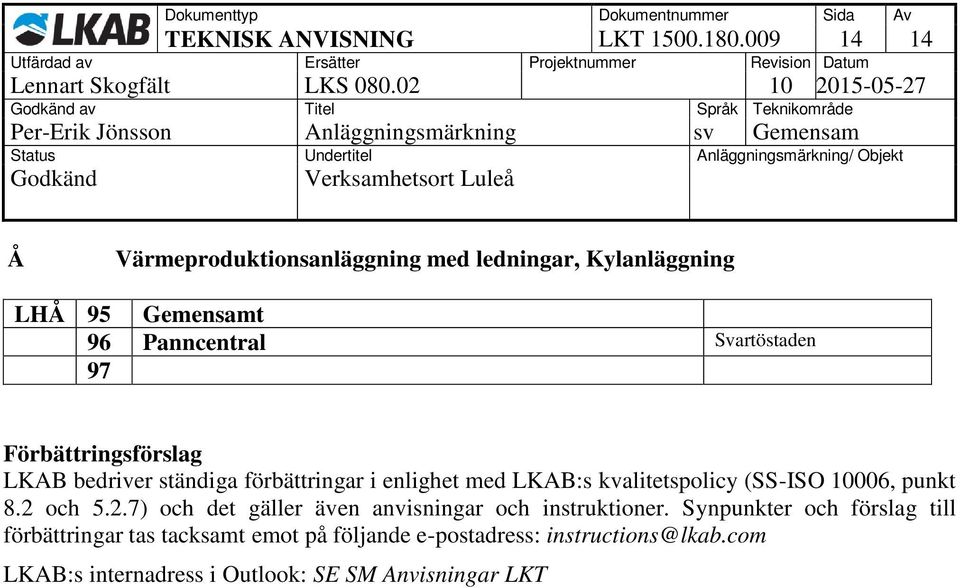

14 TEKNISK ANVISNING LKT av Titel Språk Teknikområde Å Värmeproduktionsanläggning med ledningar, Kylanläggning LHÅ 95 Gemensamt 96 Panncentral Svartöstaden 97 Förbättringsförslag LKAB bedriver ständiga förbättringar i enlighet med LKAB:s kvalitetspolicy (SS-ISO 10006, punkt 8.2 och 5.2.7) och det gäller även anvisningar och instruktioner. Synpunkter och förslag till förbättringar tas tacksamt emot på följande e-postadress: instructions@lkab.com LKAB:s internadress i Outlook: SE SM Anvisningar LKT
