1 Sida: 1 (12) BRANDTEKNISK UTLÅTANDE KINGSPAN THERMA Uppdragsansvarig: Erik Almgren Författare: Cedrik Persson PM Nummer: 18/01 Bengt Dahlgren Brand & Risk AB Krokslätts Fabriker MÖLNDAL Telefon Org.nr Momsreg.nr. SE Styrelsens säte Göteborg Innehar F-Skattsedel Adresser till våra övriga kontor hittar du på

2

3 Sida: 3 (12) Innehållsförteckning 1 INLEDNING UTFÖRANDE OCH BEGRÄNSNINGAR UTFÖRDA PROVNINGAR VERIFIERING AV UTFÖRANDET ENLIGT BBR 5: Beskrivning av avvikelse Riskidentifiering Identifiering av verifieringsbehov Analys... 11

4 Sida: 4 (12) 1 INLEDNING Aktuell rapport verifierar att Kingspan Therma TM, med begränsningar enligt avsnitt 2 i denna rapport, som yttertaksisolering kan placeras direkt på TRP-plåt utan mellanliggande isolerskiva i klass A2-s1,d0 kan ansluta direkt mot genomföringar utan mellanliggande isolering i klass A2-s1,d0 ej behöver sektioneras i ytor om 400 m 2 kan placeras under taktäckning som uppfyller klass B ROOF(t2) vid placering på Kingspan Therma TM, utan ovanliggande isolerskiva i klass A2-s1,d0 även där byggnader är placerade < 8 meter från varandra. kan gå obruten över brandcellsskiljande väggar 1 och i dessa utföranden uppfylla kraven i Boverkets Byggregler (BBR). Avsnitt 2 i denna rapport anger de begräsningar för vilka denna rapport är giltig. Avsnitt 3 anger underlaget på vilken rapporten bygger och avsnitt 4 sammanfattar i korthet de provningar som utförts och deras resultat. Avsnitt 5 utgör verifiering av analytisk dimensionering enligt kraven i BBR 5:112 och i Boverkets allmänna råd om analytisk dimensionering av byggnaders brandskydd (BFS 2013:12, BBRAD 3). Den analytiska verifieringen är giltig för byggnadsklass Br1, Br2 och Br3. För byggnadsklass Br 0 krävs en byggnadsspecifik analys enligt kraven i BBR. Aktuell rapport bygger på följande underlag: Provningar utförda av SP Fire Research AB, dokumenterade i Assessment report: Study of horizontal fire spread in flat roofs, SPFR Report R :5 Provningar utförda av Danish Fire Institute, dokumenterade i Indicative Fire Test report, Flat Roofing on Steel Deck. En analys av en inträffad brand, Analysis of fire spread Kloek Pallets, Kampen, The Netherlands, Report no Efectis_R , av Efectis Nederlands. 1 Där Kingspan Therma TM är placerad på TRP-plåt måste brandcellsskiljande vägg ansluta mot TRP-plåt på ett sätt som uppfyller aktuell brandklass, t ex genom godkänd lösning med stenullsstavar i plåtens rillor, för att konstruktionen som helhet ska uppfylla kraven i BBR.

5 Sida: 5 (12) 2 UTFÖRANDE OCH BEGRÄNSNINGAR Aktuell rapport är baserad på tester av följande produkter av PIR-isolering och är endast giltig för dessa produkter och inte för andra eller snarlika material. Kingspan Therma TM TR26 FM Kingspan Therma TM TR27 FM Kingspan Therma TM TT46 FM Kingspan Therma TM TT47 FM Utlåtandet är endast giltigt på platta eller låglutande tak (maximal lutning 1:30). Utlåtandet bygger på att Kingspan Therma TM antingen läggs i minst två lager med förskjutna skarvar eller att plattor med fals används vid ett lager. Om annan brännbar isolering används i samma tak (t ex vid renovering av tak) ska brännbar isolering skiljas från Kingspan Therma TM med en minst 600 mm bred obrännbar isolering (A2- s1,d0). Att taktäckningen uppfyller klass B ROOF(t2) vid placering på Kingspan Therma TM innebär att taktäckningen ska ha provats med underliggande Kingspan Therma TM och i denna konfiguration visats uppfylla den aktuella klassen. Att en taktäckning uppfyller klass B ROOF(t2) på annat underlag innebär inte att ovanstående krav är uppfyllt.

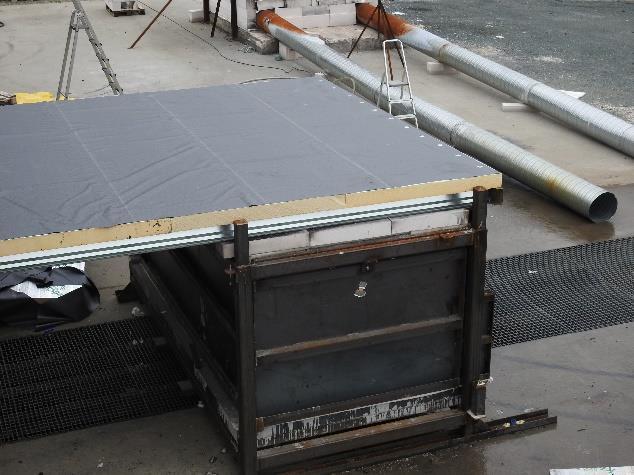

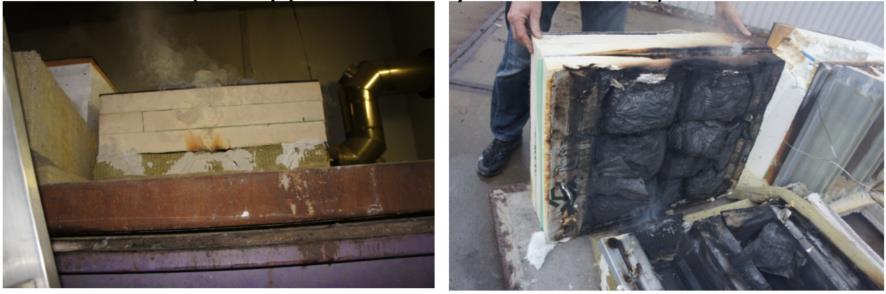

6 Sida: 6 (12) 3 UTFÖRDA PROVNINGAR Provningen utförd av Danish Fire Institute, dokumenterat i Indicative Fire Test report, Flat Roofing on Steel Deck, utfördes med följande uppställning: TRP-plåt 70 mm Kingspan Therma TM TR26 FM Ångspärr 0,2 mm polythene 2x70 mm Kingspan Therma TM TR26 FM 2 lager taktäckning (Icopal eller likvärdigt) i klass B ROOF(t2) 30 minuter brandpåverkan i sluten testugn. Förkolning av halva understa lagret Therma TM TR26 och vid skarven till andra lagret Therma TM TR26. Ingen påverkan på översta lagret Therma TM TR26. Provningen utförd SP Fire Research AB, dokumenterade i Assessment report: Study of horizontal fire spread in flat roofs, SPFR Report R :5 utfördes med följande uppställningar: Test 1 TRP-plåt 140 mm Kingspan Therma TM TR26 FM Ångspärr 0,2 mm polythene 160 mm Kingspan Therma TM TR26 FM Taktäckning PVC Protan SE 1,2 mm

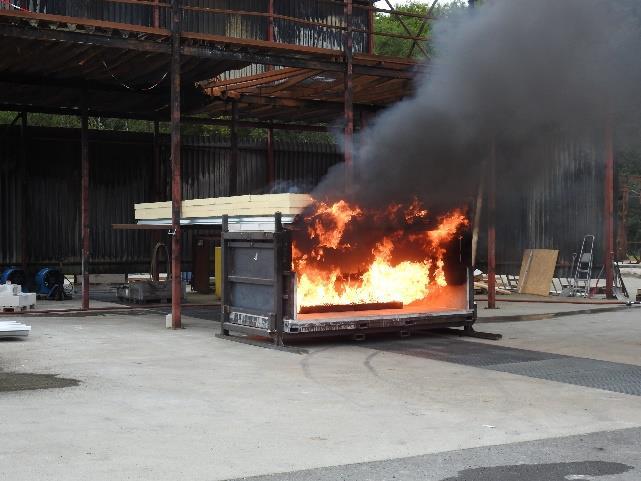

7 Sida: 7 (12) Brandpåverkan 60 liter heptan som brann ut. Ingen släckinsats. Ingen genombrinning genom taket eller brandspridning i sidled via taket. Test 2 Lika test 1 men utan taktäckning och med 2 genomgående hål genom konstruktionen. Viss förbränning av den exponerade isoleringen vid hålen. Då heptanen brunnit ut självslocknar dock isoleringen. Mycket begränsad brandspridning i sidled.

8 Sida: 8 (12) Test 3 Lika test 1 men med 1 lager 100 mm Kingspan Therma TM TR26 FM. Isoleringen direkt ovanför testugnen medverkar i branden men brandspridning i sidled över taket bortanför testugnen sker inte. En inträffad brand i Holland med en brand i ett utvändigt lager av europallar, med flamlängder upp till 51 meter och en av Efectis Nederlands uppskattad strålning mot det intilliggande taket på kw/m 2 har studerats av Efectis Nederlands. Det intilliggande taket var isolerat med Kingspan Therma TM. Förkolning av taket skedde lokalt med branden spred sig inte över taket. Ingen räddningsinsats gjordes för att förhindra brandspridning på grund av den höga strålningsnivån omöjliggjorde sådan insats. Vinden vid brandtillfället var måttlig och vindriktningen mot det intilliggande taket. Se foton nästa sida.

9 Sida: 9 (12) Foto Sjoerd van der Wal Fotografie, ur Analysis of fire spread Kloek Pallets, Kampen, The Netherlands, Report no Efectis_R , av Efectis Nederlands Foto E. Driessen, ur Analysis of fire spread Kloek Pallets, Kampen, The Netherlands, Report no Efectis_R , av Efectis Nederlands

10 Sida: 10 (12) 4 VERIFIERING AV UTFÖRANDET ENLIGT BBR 5: Beskrivning av avvikelse Föreskrift som omfattas av den analytiska dimensioneringen är BBR 5:521 samt 5:62. 5:521 Väggar, tak, golv och fast inredning Material i tak, väggar, golv och fast inredning ska ha sådana egenskaper eller ingå i byggnadsdelar på ett sådant sätt att de är svåra att antända, inte medverkar till snabb brandspridning, inte snabbt utvecklar stora mängder värme eller brandgas, inte deformeras vid ringa brandpåverkan så att fara kan uppstå, inte faller ned eller på annat sätt förändras så att risken för personskador ökar, inte smälter och droppar utanför brandhärdens omedelbara närhet. Kravnivån på material beror på den mängd värme och brandgas som kan tillåtas utvecklas i byggnaden. (BFS 2011:26). Allmänt råd Material med lägre brandteknisk klass än D-s2,d0 bör skyddas mot brandpåverkan under brandens inledningsskede så att motsvarande brandskydd som ytskikt i brandteknisk klass D-s2,d0 uppnås.... Exempel på material som bör skyddas är brännbar isolering, skivmaterial eller liknande i lägre brandteknisk klass än D-s2,d0. 5:62 Taktäckning Taktäckningen på byggnader ska utformas så att antändning försvåras, brandspridning begränsas samt att den endast kan ge ett begränsat bidrag till branden. (BFS 2011:26). Allmänt råd Med försvårad antändning avses exempelvis skydd mot flygbränder eller gnistor. Taktäckning bör utformas med material av klass A2-s1,d0 alternativt med material av lägst klass B ROOF (t2) på underliggande material av klass A2-s1,d0. Avvikelsen utgörs av att Kingspan Therma TM av typer enligt avsnitt 2 i denna rapport har klass E men baserat på dess brandegenskaper tillåts placeras direkt på TRP-plåt utan mellanliggande isolerskiva i klass A2-s1,d0 (avvikelse mot BBR 5:521)

11 Sida: 11 (12) ansluta direkt mot genomföringar utan mellanliggande isolering i klass A2-s1,d0 (avvikelse mot BBR 5:521) ej behöver sektioneras i ytor om 400 m 2 (ej avvikelse mot BBR men en vanlig praxis vid lösningar med cellplast i tak) placeras under taktäckning som uppfyller klass B ROOF(t2) vid placering på Kingspan Therma TM, utan ovanliggande isolerskiva i klass A2-s1,d0 även där byggnader är placerade < 8 meter från varandra (avvikelse mot BBR 5:62) kan gå obruten över brandcellsskiljande väggar 4.2 Riskidentifiering Risken avseende BBR 5:521 utgörs av en brand i byggnaden som kan antända isoleringen underifrån. Risken avseende BBR 5:62 utgörs av en brand i en intilliggande byggnad som kan antända isoleringen ovanifrån. 4.3 Identifiering av verifieringsbehov Då brandegenskaperna hos Kingspan Therma TM av typer enligt avsnitt 2 i denna rapport är väl provade samt verkliga, större brandtillbud har analyserats är osäkerheten i utformningen ringa. Isoleringens brandegenskaper gör att påverkan från den analytiska dimensioneringen på brandsäkerheten i byggnaden är liten. Därför utgörs analysen av ett kvalitativt resonemang. 4.4 Analys Kingspan Therma TM är ett brännbart material. Vid brandpåverkan avges en snabb första effektutveckling vilket medför att materialet får klass E när det testas enligt EN Efter den första effektavgivningen så har större brandprovningar dock visat att materialet förkolnar långsamt. Provningarna visar att brandspridningen i sidled går mycket långsamt och att när den externa flamman tas bort så självslocknar materialet. Inga brinnande droppar bildades vid provningarna trots stor extern brandpåverkan. Ovanstående medför att funktionskraven i både 5:521 och 5:62 uppfylls trots att materialet har klass E när det testas enligt EN Materialet deltar i branden när det utsätts för direkt flampåverkan men inte utanför det brandpåverkade området. Bidraget till branden är begränsat och materialet deformeras inte på ett sätt så att fara kan uppstå och brinnande droppar uppstår inte ens i brandens omedelbara närhet. Den mycket stora branden vid det verkliga brandtillbudet i Holland visar också att materialet uppfyller funktionskravet om att antändning vid brand i intilliggande byggnad försvåras, brandspridning begränsas samt att den endast kan ge ett begränsat bidrag till branden.

12 Sida: 12 (12) Baserat på ovanstående resonemang och de utförda testerna bedöms det verifierat att Kingspan Therma TM av typer enligt avsnitt 2 i denna rapport uppfyller kraven i BBR 5:521 och 5:62 monterat enligt avsnitt 4.1 i denna verifiering.
