1 Brand i fasader på höga hus Lars Boström Oktober 24, 2017 RISE Research Institutes of Sweden Safety

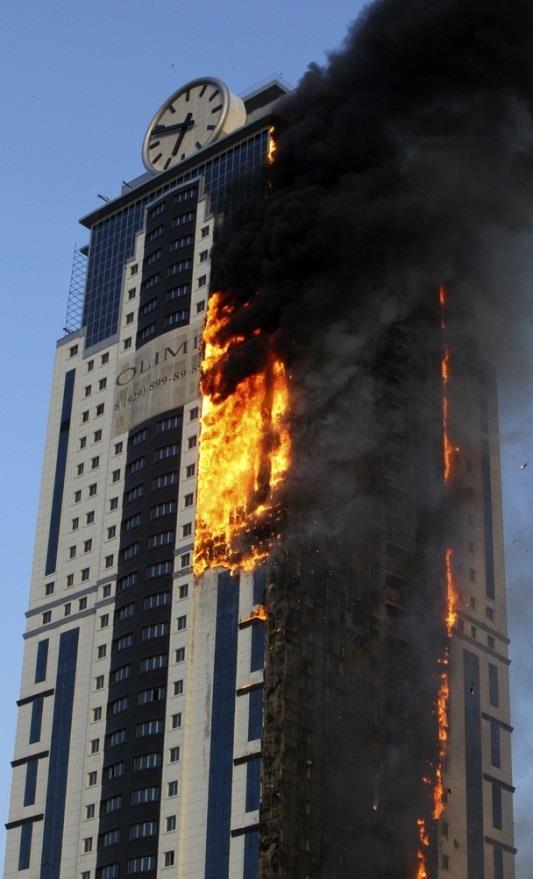

2 Fasadbränder Ett par exempel Greenfell-branden i London The Torch i Dubai ACM (Aluminium Composite Modules) Bakomliggande material viktigt Sprinkler 2

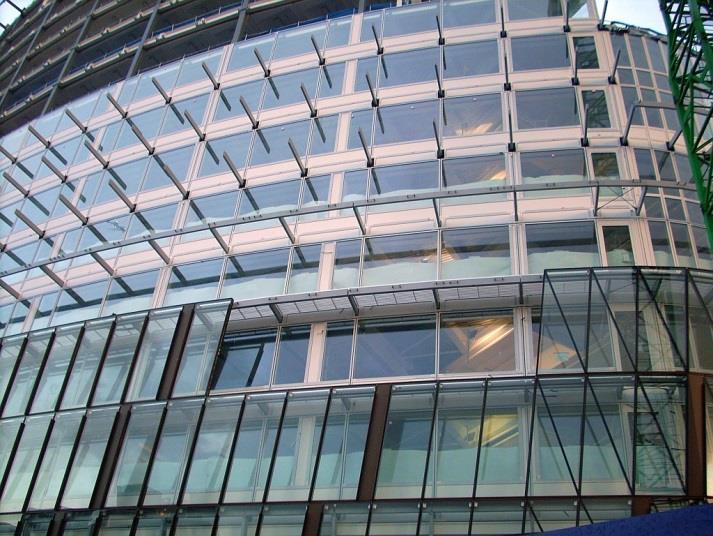

3 Vad är en fasad? Yttre skinnet på en byggnad, eller hela ytterväggen? ETICS (External Thermal Insulation Component System) Curtain walling Double-skin facade Green facade 3

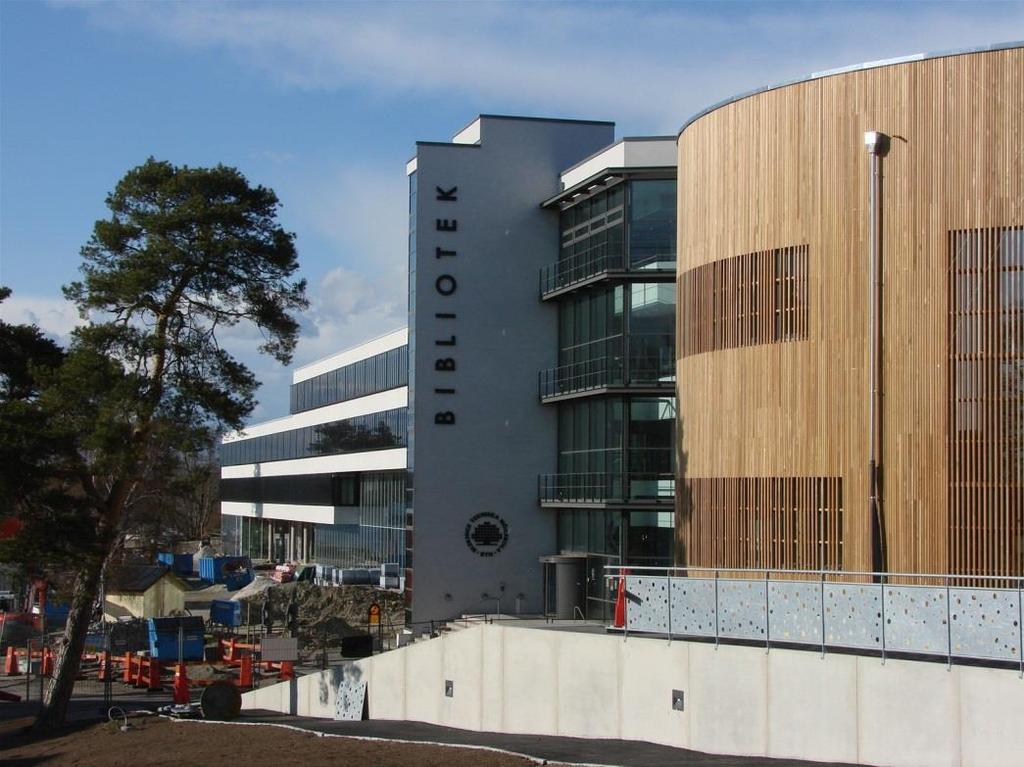

4 Vad är en fasad? Utvärdering beror helt på hur en fasad är definierad. Hur djupt in i en yttervägg går fasaden? Är detaljer som öppningar för fönster, fogar, genomföringar del av fasaden? 4

5 Vad ska vi skydda oss mot? 5

6 De svenska byggreglerna 5:551 Exterior walls in building class Br1 Exterior walls in buildings of class Br1 shall be designed to ensure 1. the separation function is maintained between fire compartments, 2. fire spread inside the wall is limited, 3. the risk of fire spread along the façade surface is limited, 4. the risk of injury due to parts falling from the exterior wall is limited. 6

7 De svenska byggreglerna Obrännbart material (A2-s2,d0) Vissa möjligheter att använda D-s2,d2 under speciella förutsättningar Uppfyller brandmotstånd (EN ) Provad och godkänd enligt SP Fire 105 Analytisk dimensionering Tolkningen av BBR 5:551 kan vara svår Speciellt nedfallande delar 7

8 The Facade project Mandat till CEN för omkring 20 år sedan Kom aldrig i mål Uppgiften gick till EOTA för omkring 10 år sedan Kom inte hela vägen i mål Ett nytt projekt finansierat av EC startade i januari 2017 Slutrapport skall vara klar slutet av oktober

9 Europaharmonisering Projekt åt Europakommissionen Utveckla en metodik för: Provning och bedömning av brandegenskaperna hos fasader Definiera alla relevanta detaljer Klassifikationssystem för fasader BS 8414 och DIN skall ligga som grund Falling off skall inkluderas Skall möta alla byggregler i Europa Projektgrupp med medlemmar från RISE (Sverige), BRE (UK), BAM (Tyskland), EMI (Ungern) and Efectis (Frankrike) Stor grupp med underleverantörer 9

10 Arbetsprocessen Underleverantörer i alla Medlems Stater Samla information om regelverk och bedömningsmetoder Kontakt med nationella byggmyndigheter Ett första utkast presenterades för Advisory Group Fire och Europeiska industrigrupper Över 30 sidor med kommentarer Alla kommentarer har hanterats och ett nytt förslag finns nästan på plats 10

Förutom BS 8414 och DIN 4102-20 tillämpas 9 andra provningsmetoder

11 Definitioner och nationella regler Definitionen av fasad varierar i hög grad, från yttre skinnet av en byggnad till hela ytterväggen Förutom BS 8414 och DIN tillämpas 9 andra provningsmetoder Alla MS har regler baserade på EN & 2 15 MS har ytterligare krav 11

12 Ett axplock av kommentarer Utveckla en ny och modern metodik Utanför målet med projektet Rök är viktigt Ingen MS har krav på rök med avseende på fasader Glödbrand måste utvärderas Det finns en Europeisk metod för glödbrand, EN Användning av historiska data För CE-märkning knappast troligt. Tills det att CE-märkning är obligatoriskt, ett nationellt beslut. Detaljer såsom öppningar för fönster De flesta vill att detta skall beaktas Klassifikation Enkelt system med så få klasser som möjligt 12

13 Slovak republic Hungary Switzerland Sweden Austria Germany DIN Germany -technical regulation Finland Poland England & Wales, Scotland, Irelands France Denmark-Norway Proposed criteria Hantering av de befintliga kraven i Europa Regulation characteristics Flame spread vertical x x x x x x x x x x x x Yes Flame spread horizontal x x x x x x x Yes Flame spread internal x x x x x x x x x x x Yes Connection between floor and facade x x x x Fire resistance Smouldering x x EN Falling parts x x x x x x x x x Yes Smoke x* x Only observations Heat (through temperature or flux) x x x x Yes Detailing (window openings, fire stop, etc) x x x x Definition of scope 13

14 Förslag på provningsmetod Samma grundrigg för provning. Två olika typer av brandpåverkan medium fire exposure large fire exposure Detaljer runt öppningar för fönster Klassifikation i fyra olika klasser, två för large fire exposure och två för medium fire exposure 14

15 Kommande utmaningar Få accept för den nya metodiken i alla MS Förändringar för alla MS Är metodiken tillräckligt bra? Mycket lite information kring repeterbarhet och reproducerbarhet Metodiken måste valideras för nya och innovativa fasadsystem (solpaneler, gröna fasader, ) Andra aspekter i många länder utförs provning utomhus Bedömningar Man måste kunna bedöma liknande system som de som testas (allt kan inte provas) 15

16 TACK Lars Boström +46 (0) RISE Research Institutes of Sweden Safety
