1 BSAB 83 N5 BSAB 96 JUF April 2005 Plannja TOR-tak Plannja TOR-tak Teknisk Information 1

2

3 Innehållsförteckning Sid Plannja TOR-tak 2 Bärande profiler 2 Yttertaksprofil Plannja 40 2 Sidöverlapp 2 Brandförsäkringsklasser 3 U korr -värden 3 Täthet 4 Ljudabsorption 4 Montering 5-6 1

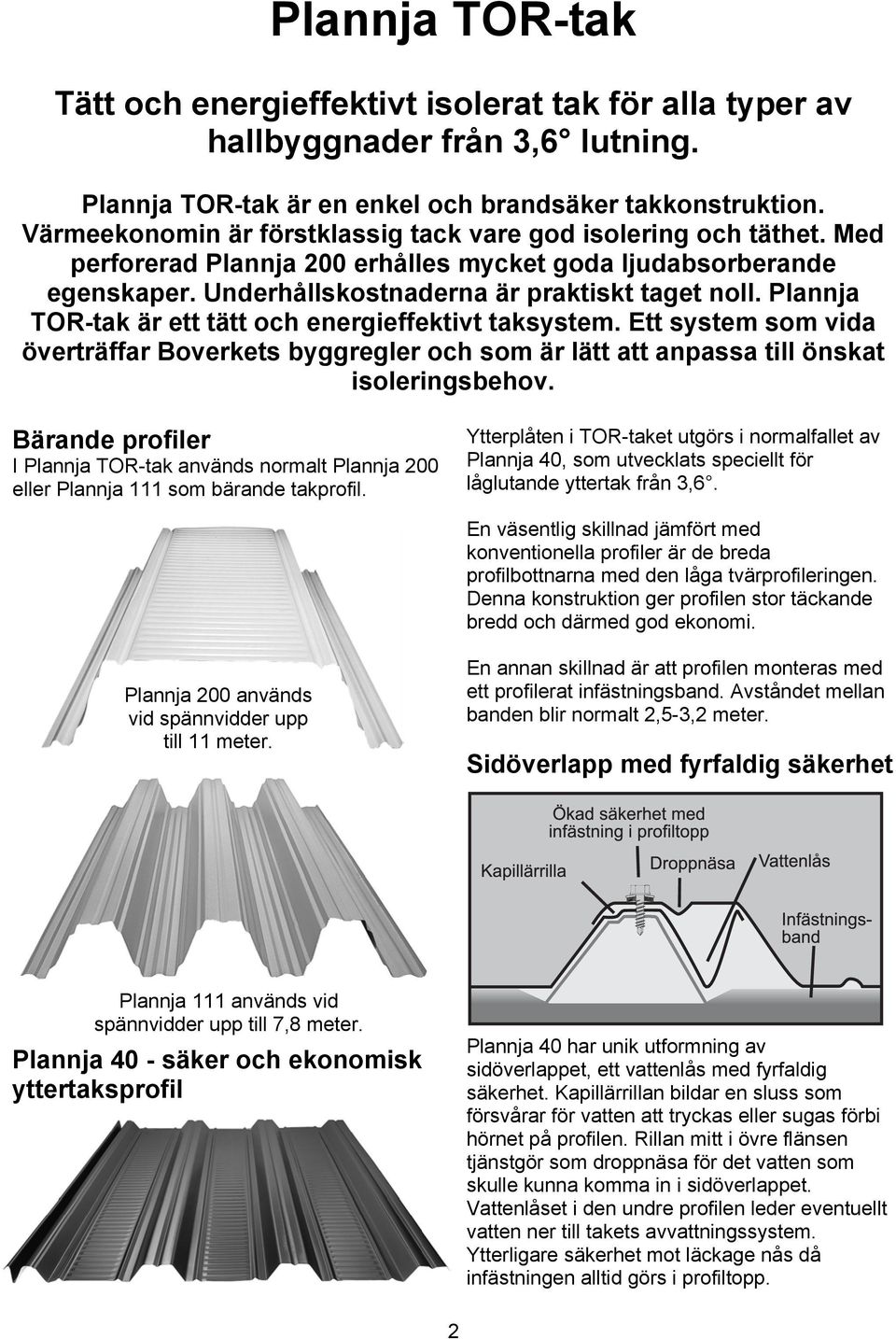

4 Plannja TOR-tak Tätt och energieffektivt isolerat tak för alla typer av hallbyggnader från 3,6 lutning. Plannja TOR-tak är en enkel och brandsäker takkonstruktion. Värmeekonomin är förstklassig tack vare god isolering och täthet. Med perforerad Plannja 200 erhålles mycket goda ljudabsorberande egenskaper. Underhållskostnaderna är praktiskt taget noll. Plannja TOR-tak är ett tätt och energieffektivt taksystem. Ett system som vida överträffar Boverkets byggregler och som är lätt att anpassa till önskat isoleringsbehov. Bärande profiler I Plannja TOR-tak används normalt Plannja 200 eller Plannja 111 som bärande takprofil. Ytterplåten i TOR-taket utgörs i normalfallet av Plannja 40, som utvecklats speciellt för låglutande yttertak från 3,6. En väsentlig skillnad jämfört med konventionella profiler är de breda profilbottnarna med den låga tvärprofileringen. Denna konstruktion ger profilen stor täckande bredd och därmed god ekonomi. Plannja 200 används vid spännvidder upp till 11 meter. En annan skillnad är att profilen monteras med ett profilerat infästningsband. Avståndet mellan banden blir normalt 2,5-3,2 meter. Sidöverlapp med fyrfaldig säkerhet Plannja 111 används vid spännvidder upp till 7,8 meter. Plannja 40 - säker och ekonomisk yttertaksprofil Plannja 40 har unik utformning av sidöverlappet, ett vattenlås med fyrfaldig säkerhet. Kapillärrillan bildar en sluss som försvårar för vatten att tryckas eller sugas förbi hörnet på profilen. Rillan mitt i övre flänsen tjänstgör som droppnäsa för det vatten som skulle kunna komma in i sidöverlappet. Vattenlåset i den undre profilen leder eventuellt vatten ner till takets avvattningssystem. Ytterligare säkerhet mot läckage nås då infästningen alltid görs i profiltopp. 2

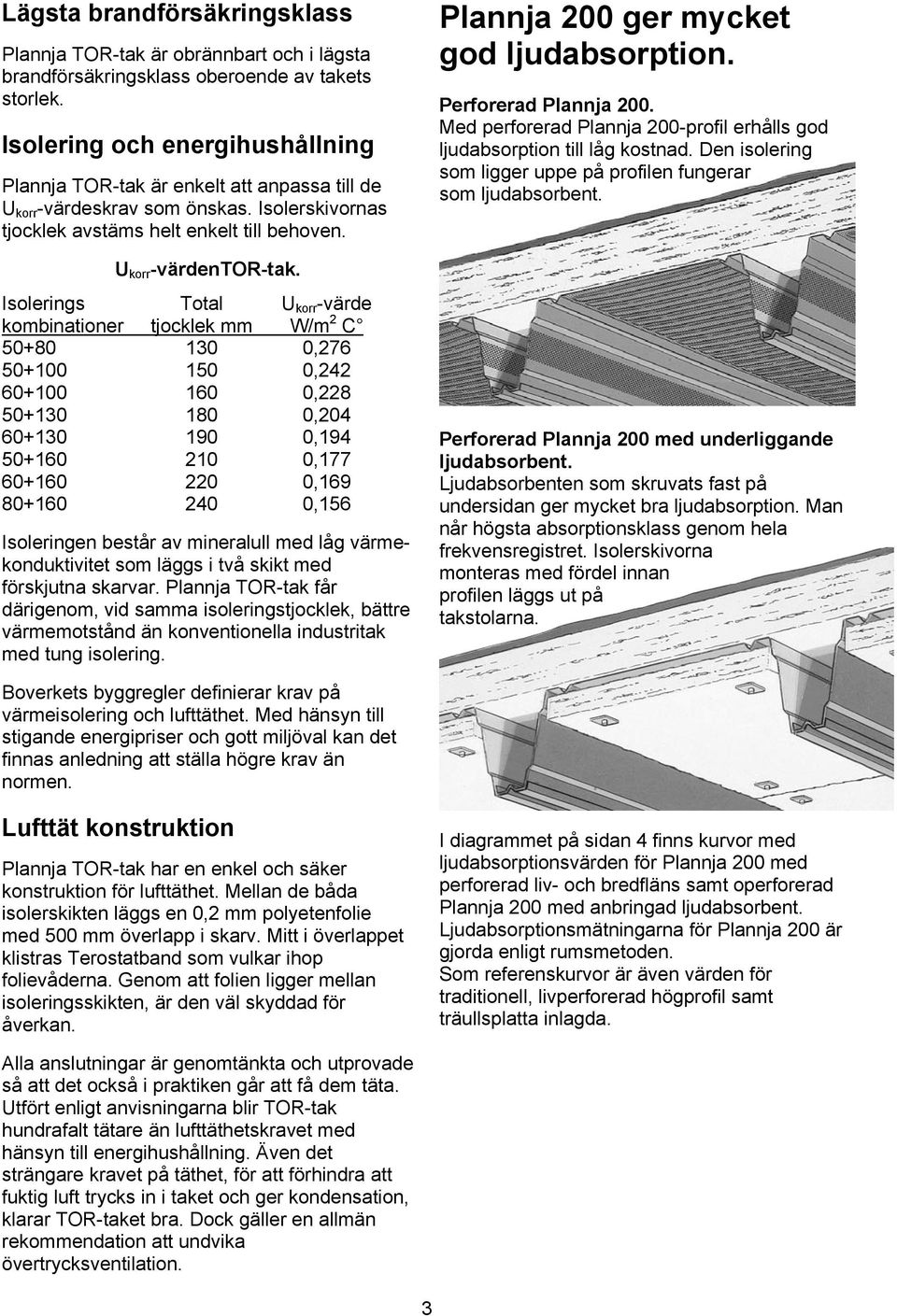

5 Lägsta brandförsäkringsklass Plannja TOR-tak är obrännbart och i lägsta brandförsäkringsklass oberoende av takets storlek. Isolering och energihushållning Plannja TOR-tak är enkelt att anpassa till de U korr -värdeskrav som önskas. Isolerskivornas tjocklek avstäms helt enkelt till behoven. U korr -värdentor-tak. Isolerings Total U korr -värde kombinationer tjocklek mm W/m 2 C , , , , , , , ,156 Isoleringen består av mineralull med låg värmekonduktivitet som läggs i två skikt med förskjutna skarvar. Plannja TOR-tak får därigenom, vid samma isoleringstjocklek, bättre värmemotstånd än konventionella industritak med tung isolering. Plannja 200 ger mycket god ljudabsorption. Perforerad Plannja 200. Med perforerad Plannja 200-profil erhålls god ljudabsorption till låg kostnad. Den isolering som ligger uppe på profilen fungerar som ljudabsorbent. Perforerad Plannja 200 med underliggande ljudabsorbent. Ljudabsorbenten som skruvats fast på undersidan ger mycket bra ljudabsorption. Man når högsta absorptionsklass genom hela frekvensregistret. Isolerskivorna monteras med fördel innan profilen läggs ut på takstolarna. Boverkets byggregler definierar krav på värmeisolering och lufttäthet. Med hänsyn till stigande energipriser och gott miljöval kan det finnas anledning att ställa högre krav än normen. Lufttät konstruktion Plannja TOR-tak har en enkel och säker konstruktion för lufttäthet. Mellan de båda isolerskikten läggs en 0,2 mm polyetenfolie med 500 mm överlapp i skarv. Mitt i överlappet klistras Terostatband som vulkar ihop folievåderna. Genom att folien ligger mellan isoleringsskikten, är den väl skyddad för åverkan. I diagrammet på sidan 4 finns kurvor med ljudabsorptionsvärden för Plannja 200 med perforerad liv- och bredfläns samt operforerad Plannja 200 med anbringad ljudabsorbent. Ljudabsorptionsmätningarna för Plannja 200 är gjorda enligt rumsmetoden. Som referenskurvor är även värden för traditionell, livperforerad högprofil samt träullsplatta inlagda. Alla anslutningar är genomtänkta och utprovade så att det också i praktiken går att få dem täta. Utfört enligt anvisningarna blir TOR-tak hundrafalt tätare än lufttäthetskravet med hänsyn till energihushållning. Även det strängare kravet på täthet, för att förhindra att fuktig luft trycks in i taket och ger kondensation, klarar TOR-taket bra. Dock gäller en allmän rekommendation att undvika övertrycksventilation. 3

6 Ljudabsorptionskurvor för Plannja 200 och traditionell högprofil. 4

7 Snabb montering - steg för steg Steg 1. Som bärande profil används Plannja 111 eller Plannja 200. Profilerna finns i perforerad version för situationer där effektiv ljudabsorption önskas. Steg 2. Ovanpå den bärande profilen läggs det första lagret isolering. Steg 3. Plastfolie som kondensspärr. Folien läggs omlott 500 mm och tätas med terostatband. Steg 4. Det andra lagret av isolerskivor läggs förskjutet i förhållande till det första lagret så att genomgående skarvar undviks. Steg 5. Infästningsbanden skruvas fast. Skruvarna går igenom båda isolerskikten och ner i den bärande profilen. Steg 6. Plannja 40 används som ytterplåt. Infästning i profiltopp minimerar risken för läckage. Kan läggas i lutningar ner till 3,6. Steg 1-4 Steg 5 5

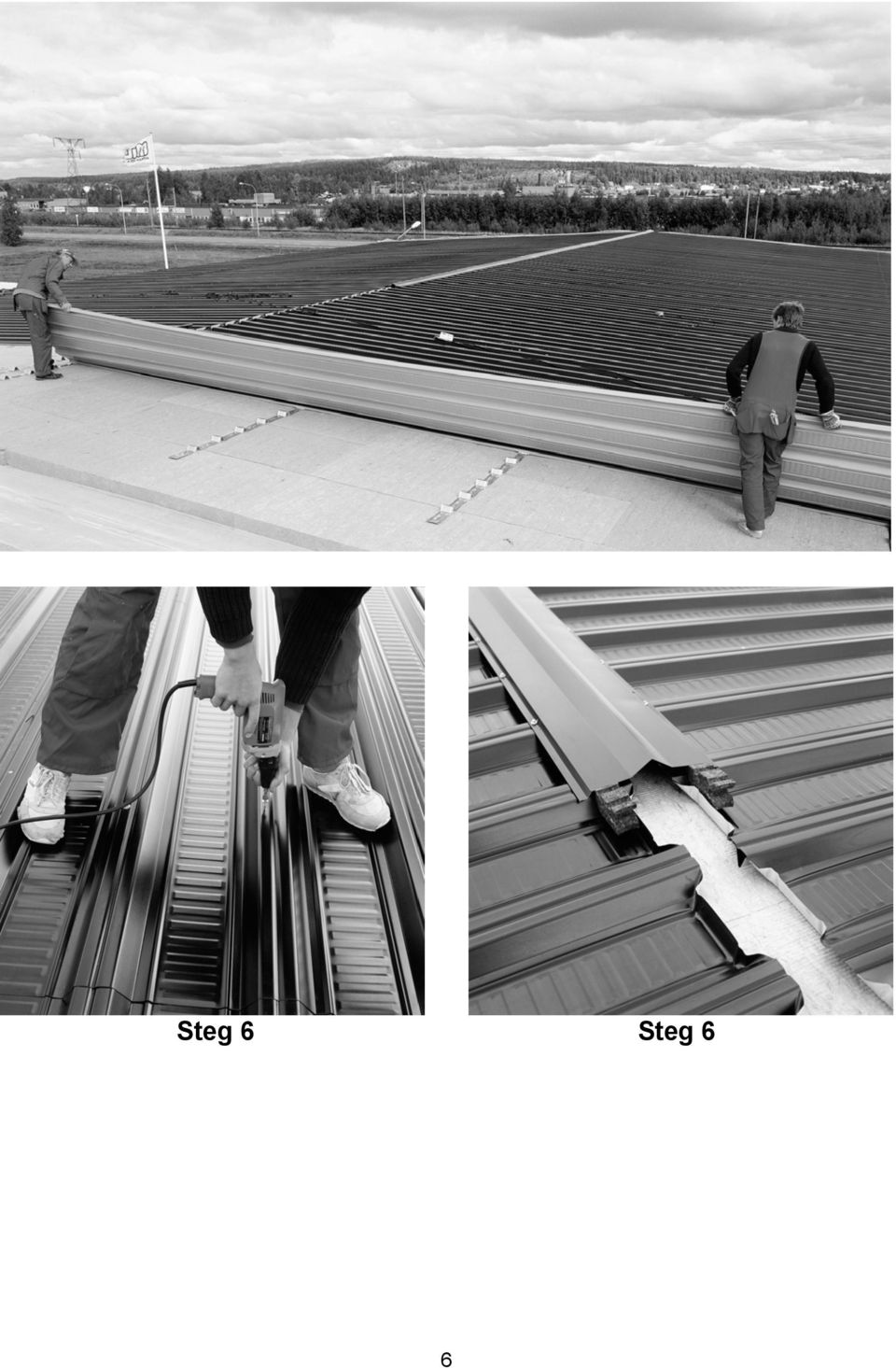

8 Steg 6 Steg 6 6

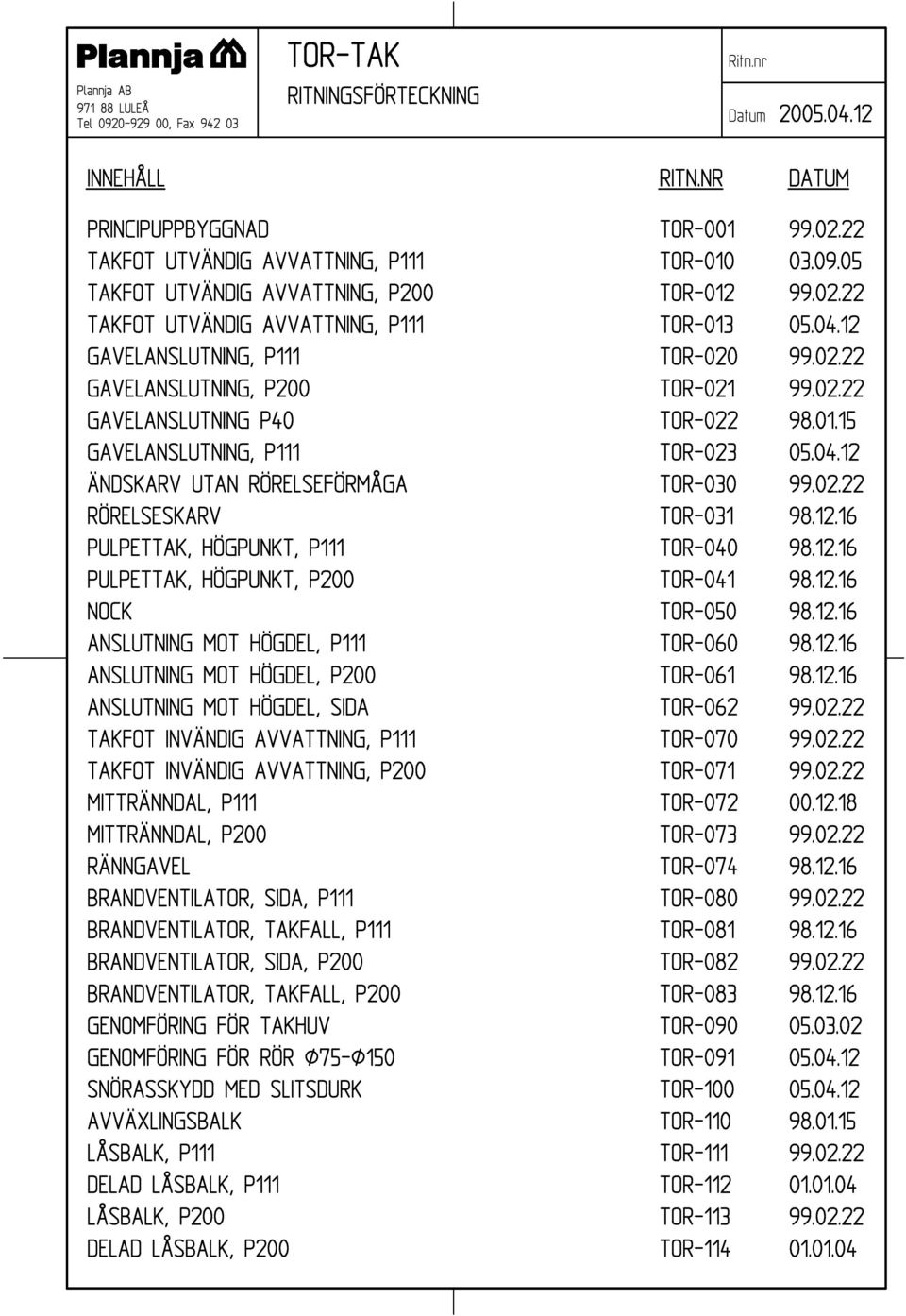

9

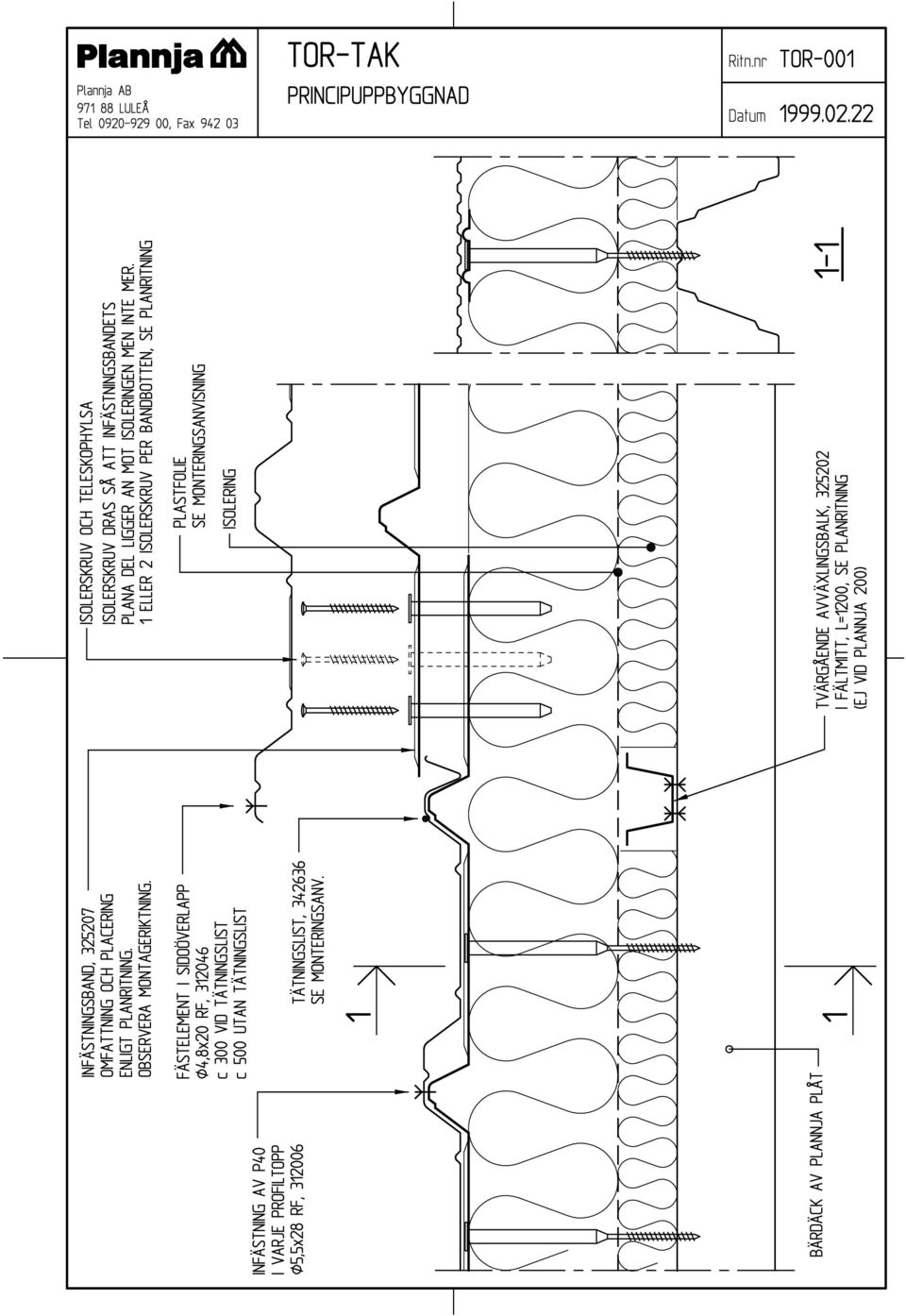

10

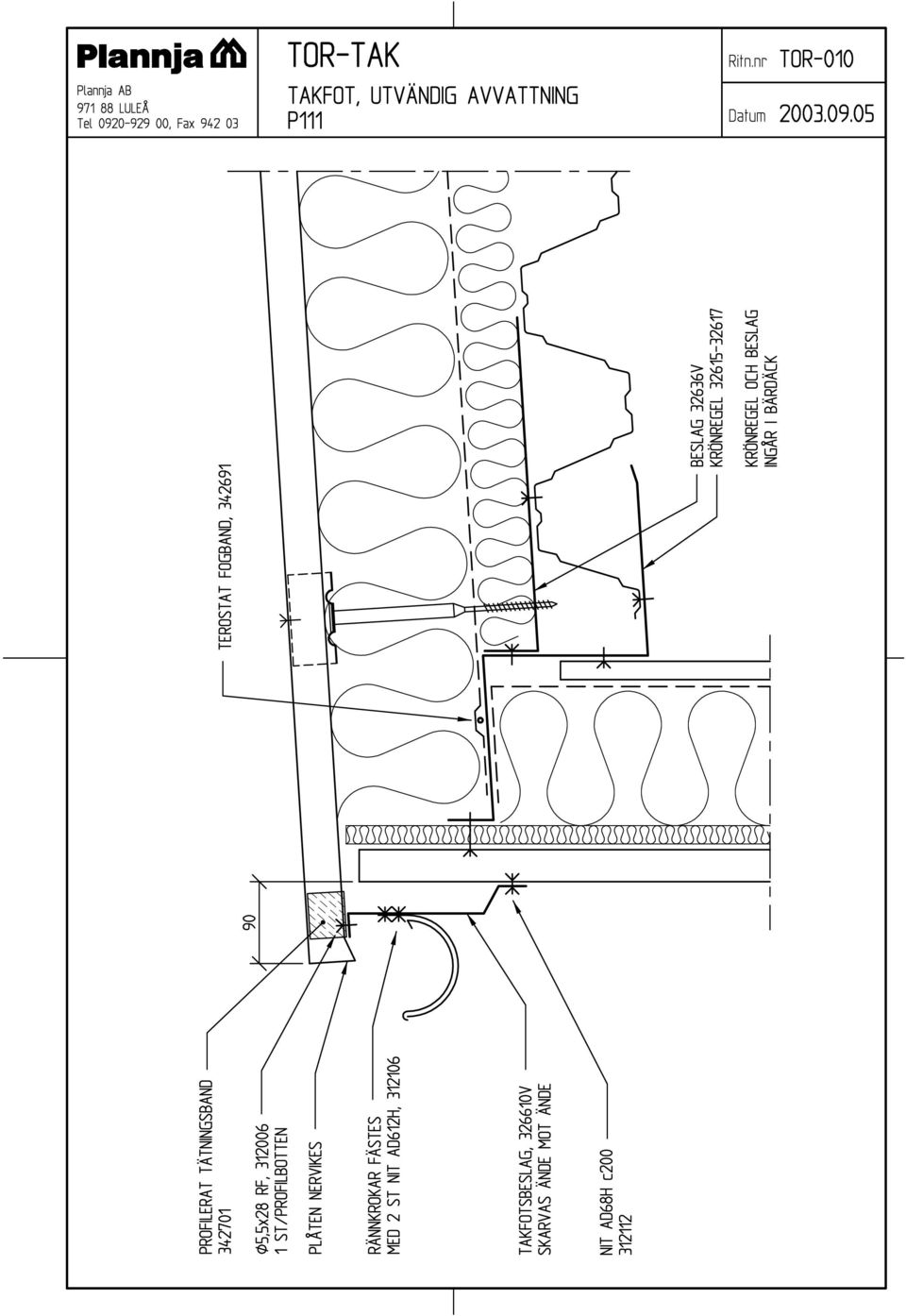

11

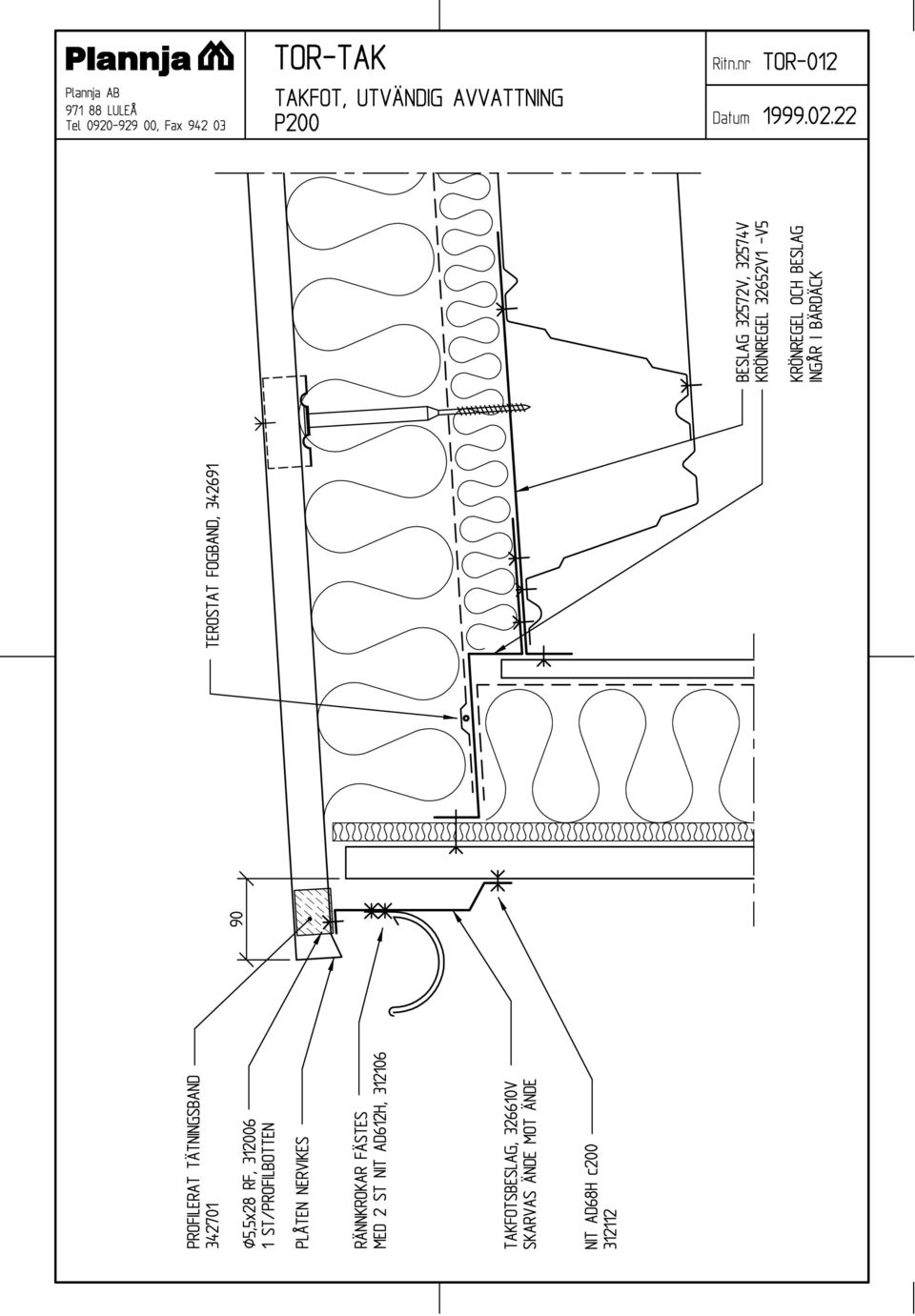

12

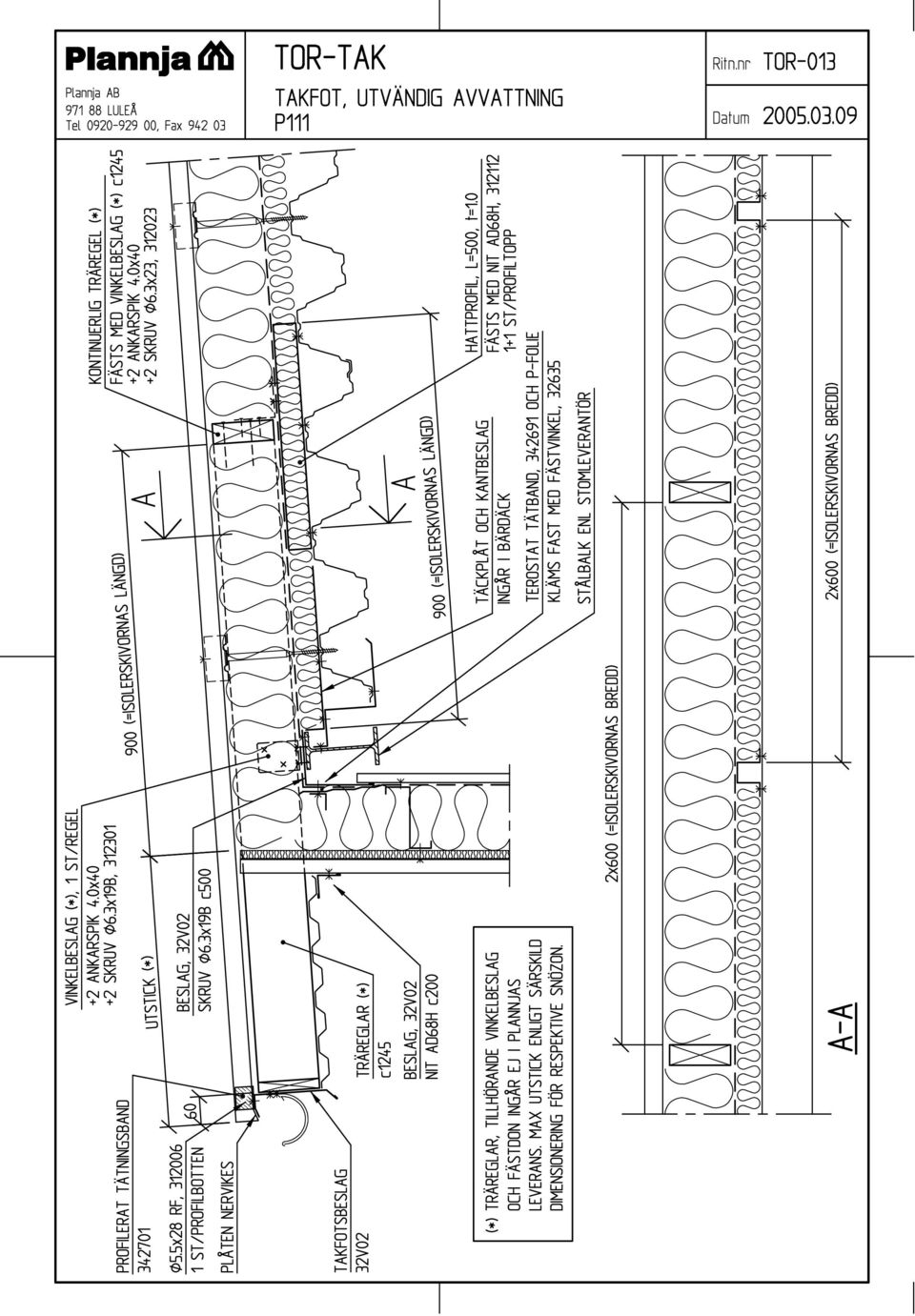

13

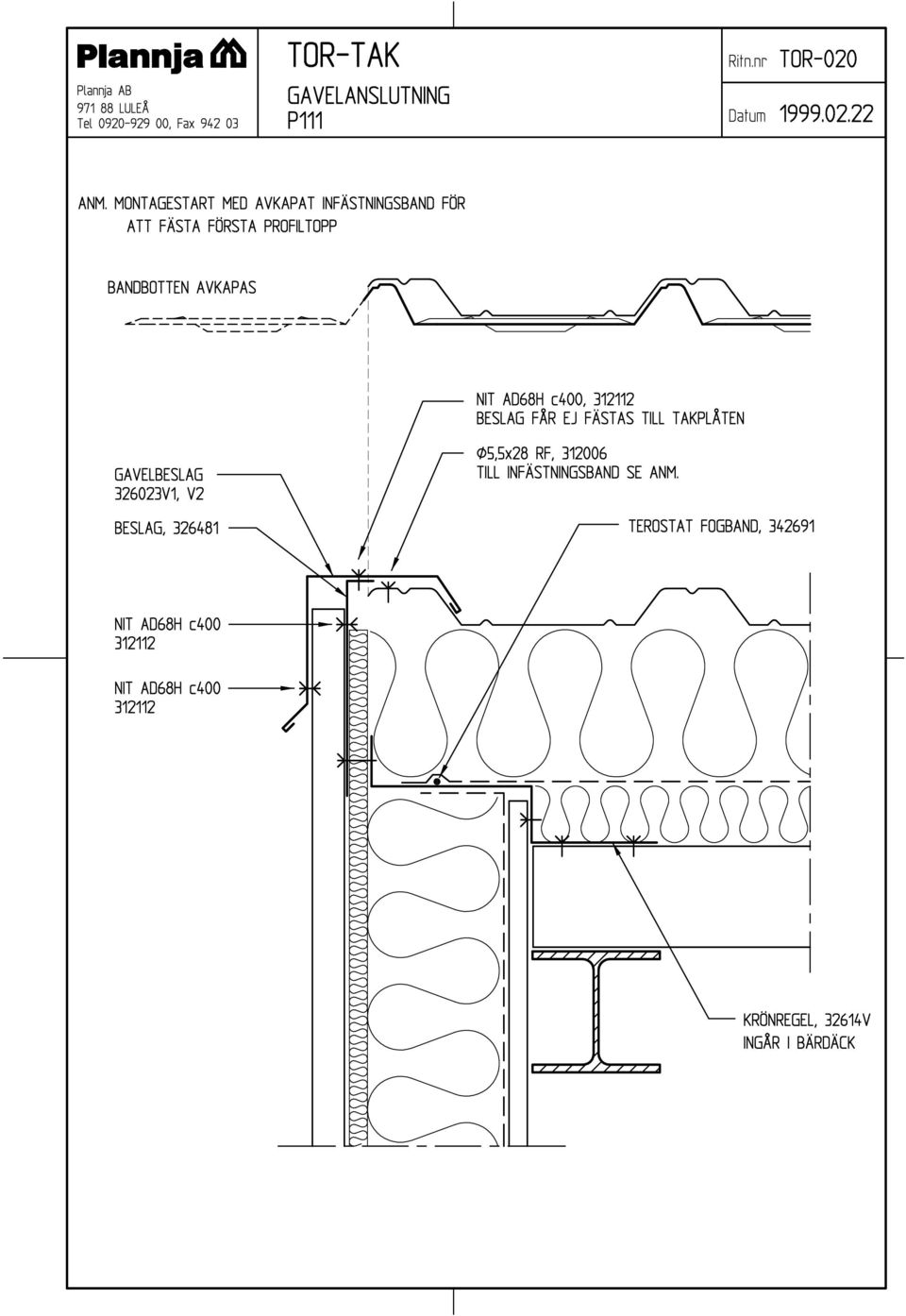

14

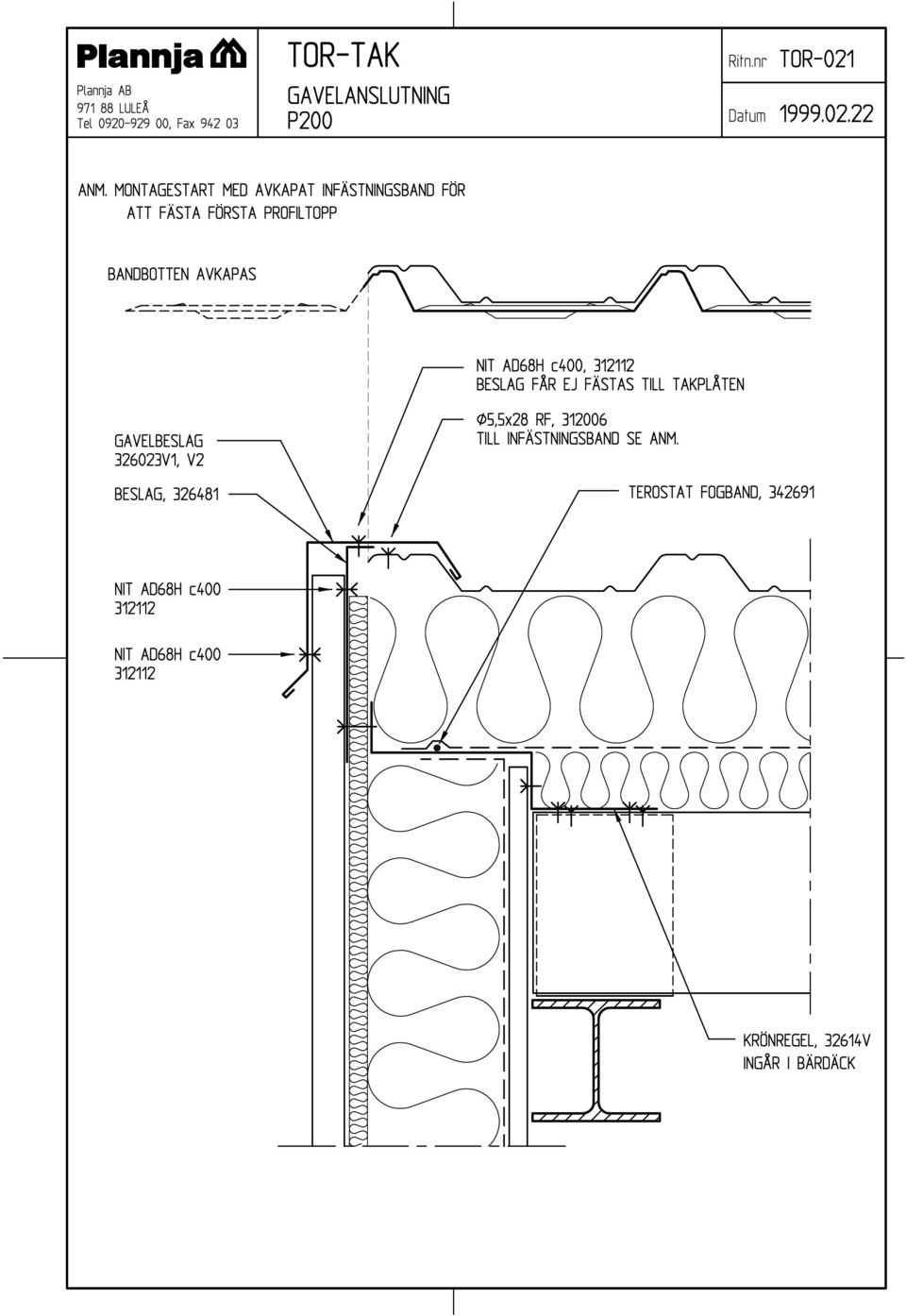

15

16

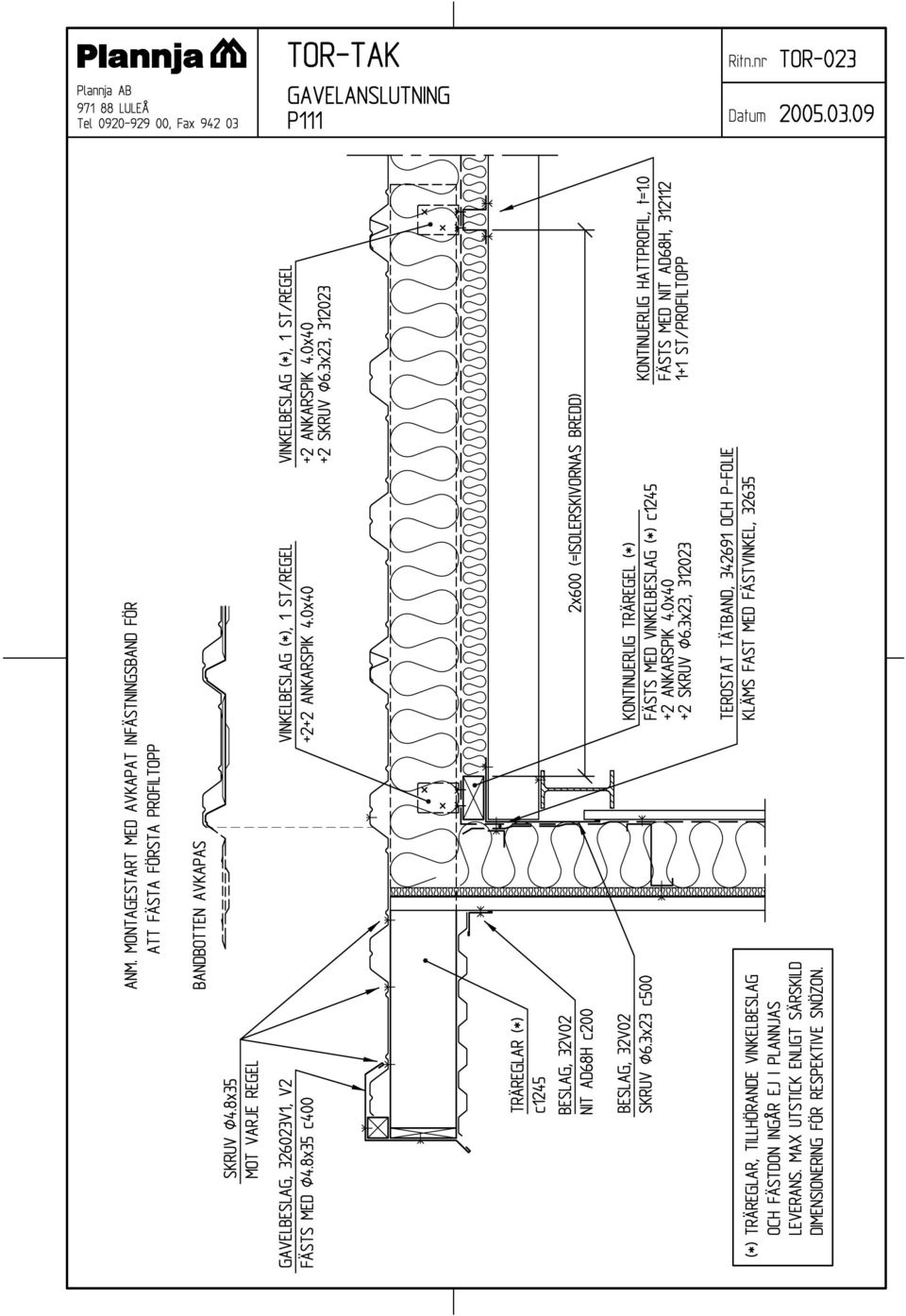

17

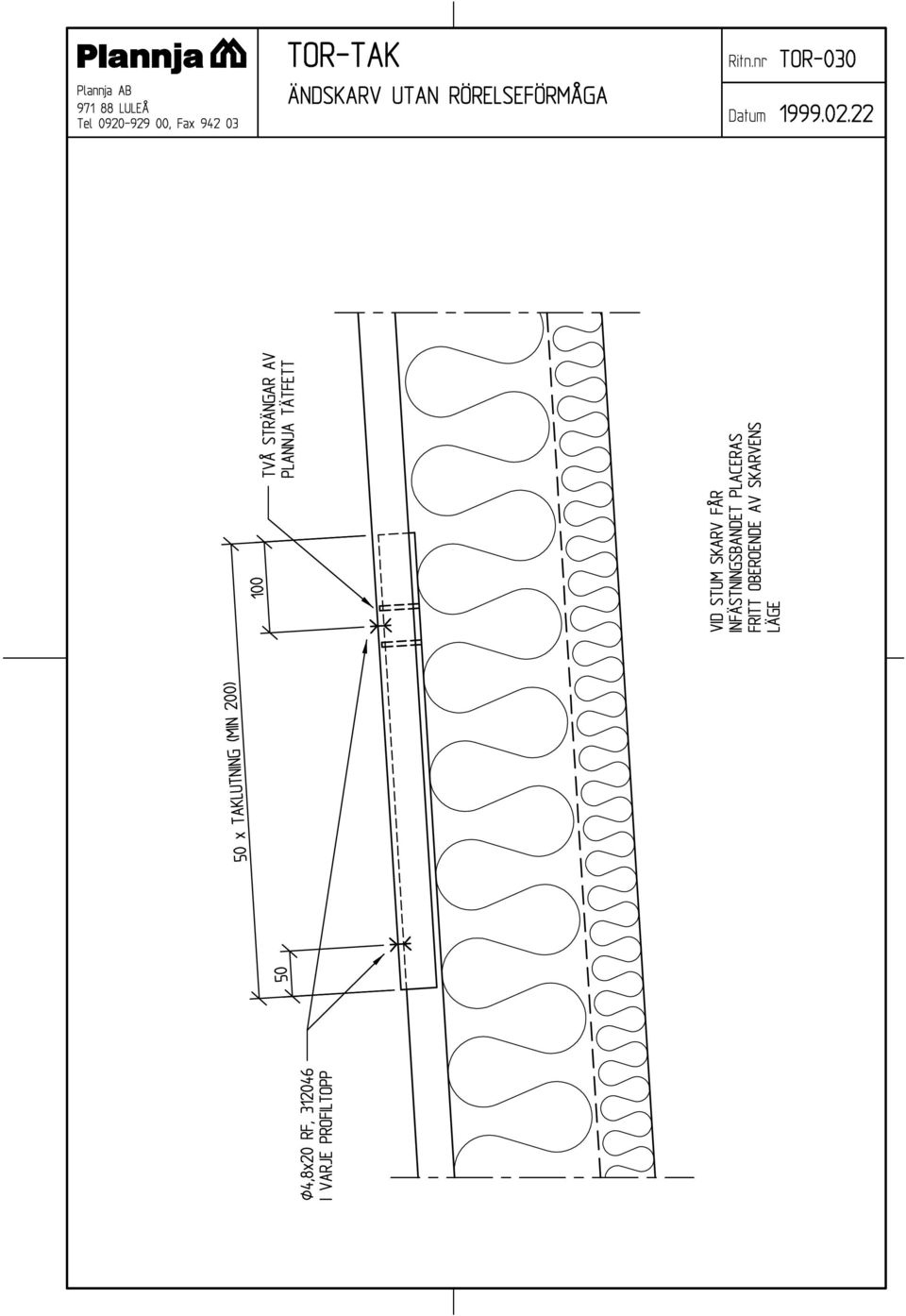

18

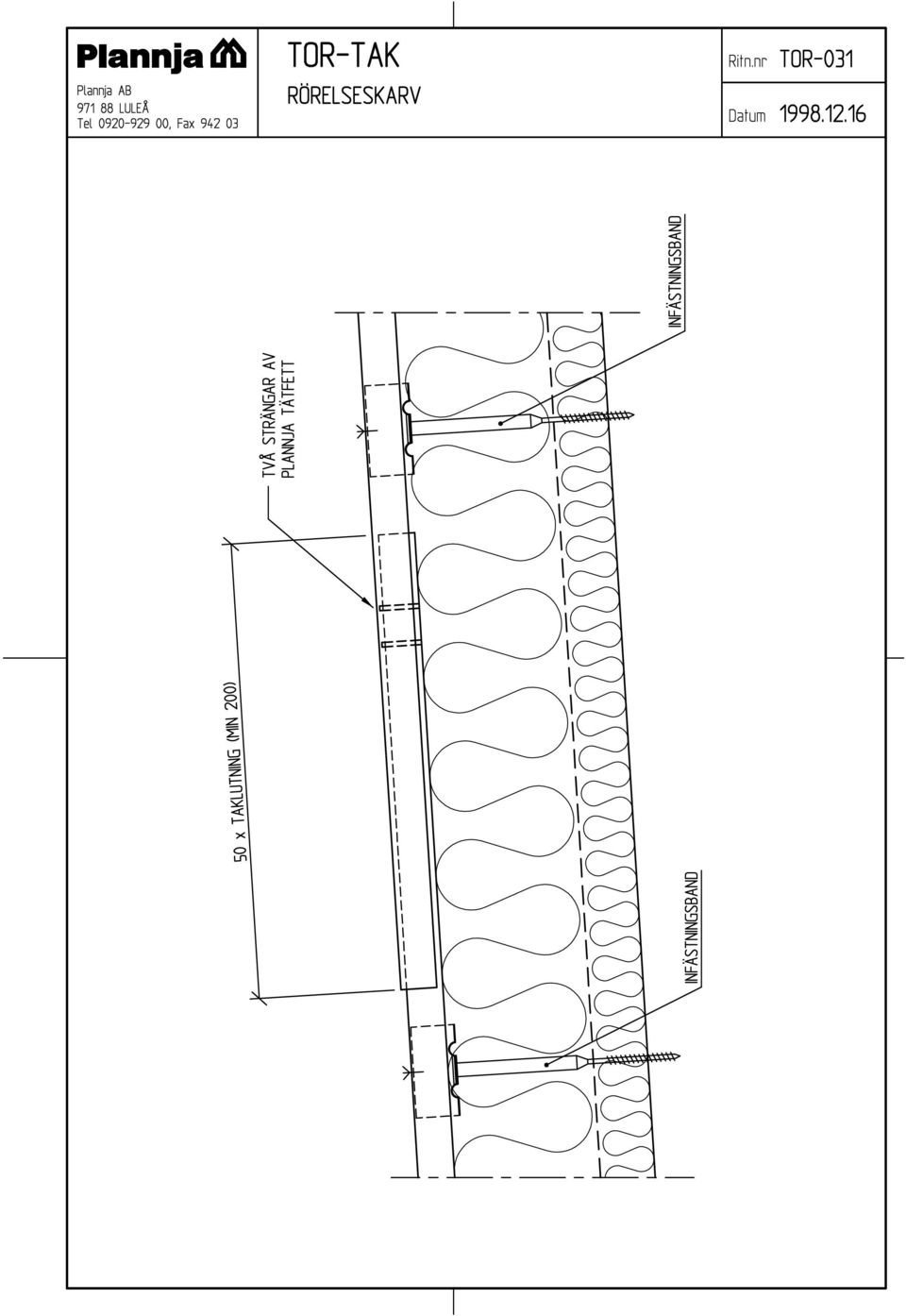

19

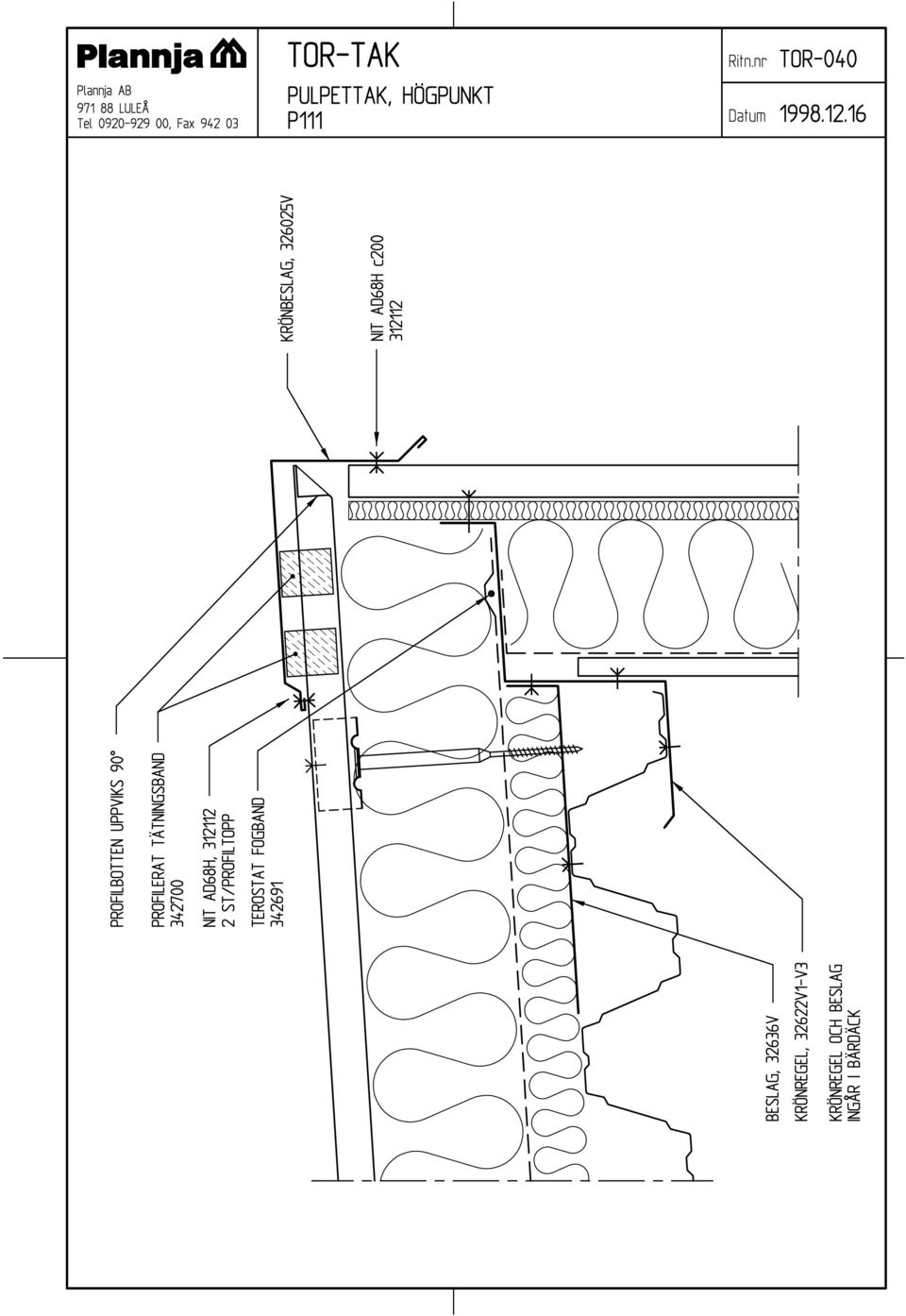

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43 Anteckningar:
