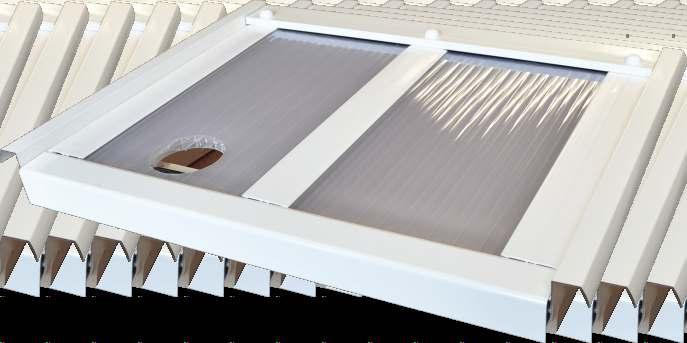

1 Takmontering, Kanalplasttak Isolerande unikt kanalplast-taksystem Nu även taksystem med isolerade takbalksprofiler Takbalksprofilerna samt övre snäpplocksprofil är tillverkade i PVC- plast. Därmed undviks överledning av kyla från ut till insidan, vilket minimerar kallras och kondensering. Takbalksprofilen är en gummilistförsedd skummad PVC profil med kraftig godstjocklek, vilket gör profilen stabil. I denna profil uppnås dessutom ett bra skruvfäste för övriga takprofiler. Snäpp för snabb montering Snäpplocksprofilen slås fast med gummihammare, vilket ger en snabb montering utan skruvar. Profilen har mjuka tätläppar som tätat och skyddar mot läckage. Snäpplocksprofilen går dessutom att demontera. Bättre isolering 32 mm kanalplastskiva, nu med det mycket låga U-värdet U(K)=1.1 W/m2 K. Tillsammans med takprofilsystemet fås ett komplett tak med bästa isolering. Lägre pris har kraftiga och stabila kanalplastskivor. Trots tyngre takskivor är priser lägre än någonsin tidigare. God design & funktion Avslutningsprofilen fungerar som vindskivebleck och hindrar vatten från att spolas av taksidan. Hel fram och bakkantsprofil för enkel montering. Framkantsprofil, bakkantsprofil och avslutningsprofil är vitlackerade aluminiumprofiler. Expodul Uterum Sörbyvägen 7, Forserum Tel: info@expodul.se Järnyxegatan 3 Fosie, Malmö Tel: Expodul Uterum Expodul.Uterum

2 Takprofiler 16/32mm Takbalksprofil 16/32 med snäpplocksprofil Levereras måttanpassade eller för taklängderna 2m, 2.5m, 3m, 3.5m, 4m, 4.5m, 5m, 5.5m, 6m, 6.5m och 7m. Takbalksprofilens längd= Total taklängd-31mm Snäpplocksprofilens längd= Total taklängd-73mm Avslutningsprofil 16/32 Levereras måttanpassade eller för taklängderna 2m, 2.5m, 3m, 3.5m, 4m, 4.5m, 5m, 5.5m, 6m, 6.5m och 7m. Avslutningsprofilens längd= Total taklängd-4+45tan(takvinkel) Framkantsprofil 16/32 Levereras måttanpassade eller i längderna 3.8moch 5.6m. Framkantprofilens längd= Total takbredd Bakkantsprofil med cellist Levereras måttanpassade eller i längderna 3.8m och 5.6m. Bakkantprofilens längd= Total takbredd Nockprofil MI Levereras måttanpassade eller i längderna 3.8moch 5.6m. Nockprofilens längd= Total takbredd Tätlist Levereras i längderna 950mm eller 1170mm. Tätlistens längd= centrummått mellan takstolar-26mm. Skruv MI 4.8x38 med neoprenebricka: Till takbalksprofil. Skruv B10x19: Till framkantsprofil. Skruv 6.0x100 med bricka och hatt: Till bakkantsprofil. Takdistans: Placeras i takbalksprofil, fyra st/takskiva. Dräneringstejp 16/32: Tejpas över plastskivans kanaler framtill. Aluminiumtejp 16/32: Tejpas över plastskivans kanaler baktill.

3 Multi Iso 3x/16 Opal Skivbredd 980/1200 mm U-värde= 2.1 W/m2 K Vikt= 2.5 kg/m2 Kanalplasttak Taket består av 16 mm eller 32 mm UV-stabila fackverks-skivor av polykarbonat. Skivan är okänslig och i det närmaste okrossbar. 16 mm samt 32 mm skivorna finns i opalvitt utförande. Till taket följer ett komplett system med monteringsprofiler och rostfri skruv. Takskivornas fackverksuppbyggnad gör att dessa blir stabila och kan därför ofta monteras utan tvärgående reglar. Taket med skivor och profiler levereras antingen i närmast större lagerstandard, eller måttanpassat efter behov. Multi Iso 5x/32 Opal Skivbredd 1200 mm U-värde= 1.1 W/m2 K Vikt= 3.6 kg/m2 Takfakta Värmeisoleringen för 16 mm takskivan är U(K)-värde 2.0W/m2 K. Önskas tak för vinterträdgårdar, används tjockleken 32 mm. För 32 mm takskivan blir värmeisoleringen U(K)-värde 1.1W/m2 K. Takbalksprofilerna består av PVC med gummilister, för att undvika otrevliga knäppljud då taket rör sig. Snäpplocksprofilen är tillverkad av UV-stabil PVC med integrerad tätlist. Synliga ytterprofiler som framkantsprofil, avslutningsprofiler samt bakkantsprofil består av lackerade aluminiumprofiler. Takplasten kortas enklast med fintandad såg. Profilerna kapas med bågfil. Mått och delningar Takskiva 16 mm finns med skivbredden 980 alternativt 1200 mm. Takskivorna 32 mm finns med skivbredden 1200 mm. Med monterings-profiler blir centrummåtten mellan de längsgående takbalkarna 1006 mm alternativt 1226 mm. Takskivorna finns i längderna 2 m, 2.5 m, 3 m, 3.5 m, 4 m, 4.5 m, 5 m, 5,5 m, 6 m, 6,5 m, och 7 m. Taket monteras med minsta lutningen 5 grader, ca 8.7cm/m. UV-beständighet Takskivorna har ett skyddande skikt på plastens ovansida, vilket gör att de inte bryts ner av solens ultravioletta strålar. Skyddsfolien har text på den sida som skall vändas uppåt. Även spröjsprofilen är UVstabil.

4 Längd takbalksprofil Nockprofil Längd snäpplocksprofil Längd kanalplast Total taklängd Tätfog med eventuell bottningslist Bakkantsprofil Framkantsprofil Dräneringstejp Kanalplast Gummilist Snäpplockprofil Aluminiumtejp Vägg Takfotsbräda Takbalk Snäpplockprofil Centrum-centrum 1006 mm alt mm Avslutningsprofil Mjukläppar Tätlist Gummilist Takbalksprofil Vindskiva Takbalk mm Bärlina 56 mm Takbalk mm

5 Takbredd Bakkantsprofil Aluminiumtejp Avslutningsprofil Taklängd Snäpplocksprofil Gummilist Framkantsprofil Kanalplast Mjukläpp Dräneringstejp Takbalksprofil 61 mm 44 mm 45 mm 28 mm 56 mm Kanalplast 32mm: U(K) värde= 1.1 W/m2 K Vikt= 3.6 kg/m2 56 mm Kanalplast 16mm: U(K) värde= 2.0 W/m2 K Vikt= 2.5 kg/m2 Beräkningsmått för Kanalplastskivans längd= Total taklängd-26mm. Kanalplastskivans bredd= Centrummått mellan takbalkar-26mm. Skivbredd 980mm ger centrummått mellan takbalkarna 1006mm. Skivbredd 1200mm ger centrummått mellan takbalkarna 1226mm. Takbalksprofilens längd= Total taklängd-31mm. Snäpplocksprofilens längd= Total taklängd-73mm. Avslutningsprofilens längd 16= Total taklängd-4+45 tan(takvinkel). Avslutningsprofilens längd 32= Total taklängd-4+61 tan(takvinkel). Framkantprofilens längd= Total takbredd. Bakkantprofilens längd= Total takbredd. Nockprofilens längd= Total takbredd. Tätlistens längd= Centrummått mellan takbalkar-56mm, ger 950 alternativt 1170mm för hela kanalplastskivor. Utvändiga takmått för 16mm takskivor Kanalplastskivans längd finns i följande mått 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5 och 7.0 m. Takets totala bredd blir enligt följande. Takbredd för takskiva 980: (Antal takskivor x 1006)+56 mm. Takbredd för takskiva 1200: (Antal takskivor x 1226)+56 mm. Antal takskivor Takets totala längd (mm) Takets totala bredd (mm) Takskiva 980 mm Takskiva 1200 mm Tabellen beskriver mått för hela standardtakskivor.

6 Montering 1 centrummått Takbalkprofil 55 mm Placera takbalksprofilerna centrerade på takstolarna med 55mm utstick från takbalk i framkant. Detta mått gäller våra stommar. För egentillverkade stommar anpassas utsticket för passning med hängrännan. Fäst takbalkskruv parvis cirka centrum-centrum 60cm längs takbalksprofilen. För skivbredd 980mm blir centrummåtten mellan takstolarna 1006mm. För skivbredd 1200mm blir centrummåtten mellan takstolarna 1226mm. Behöver takskivorna sågas beräknas bredden enligt följande. Takskivebredd=centrummått mellan takstolar-26mm. Främre bärlina Bakre bärlina Tätlist 2 Tätlist Montera tätlisterna med 3 skruv/tätlist mellan takbalksprofilerna. Tätlisternas längd ska vara centrum-mått mellan takbalkar-56mm. Placera dessa på främre och bakre bärlina så att dess höjd överensstämmer med takbalksprofilens höjd. Stödreglar eller bärlinor används alltid framtill och baktill som stöd för takskivan samt till fäste för tätlisterna. 3 takdistanser 15 +_ 5mm Placera takdistanser i takbalksprofilerna. 6 st för varje takskiva, två framtill på mitten samt baktill. Lägg ut kanalplastskivorna så att de ligger cirka 15mm (±5) framför takbalksprofilens framkant. Tillse att dräneringstejp är monterad över plastkanalerna i framkant och aluminiumtejp i bakkant. Vänd UV-skyddad sida utåt.

7 bottnar 4 Framkantsprofil Fixera tillfälligt takskivorna med bitar av snäpplocksprofilen över takdistanserna. Framkantsprofilen monteras över kanalplasten och takbalksprofilen. Tillse att den bottnar mot takbalksprofilen. Förborra för lättare montering med diameter 3 mm och förskruva med självborrande rostfria skruv B10x19 undertill i framkantsprofilens rilla, centriskt på varje takbalksprofil, så att skruven fästes i takbalksprofilens mittliv. Avslutningspr. bottnar 5 Framkantprofil Snäpplocksprofil Placera avslutningsprofilerna på respektive sida. Profilen träs in under framkantsprofilens ända tills den bottnar, 4 mm från framkantsprofilens avslut. Anslut snäpplocksprofilen mot framkantsprofilen och lås den med slag av plastklubba i takbalksprofilen. Tillse att avslutningsprofilen bottnar mot takbalksprofilen i samband med montaget av snäpplocket. Färdigt tak 6 Bakkantsprofil Skumlist Lycka till! Fäst skumlist i bakkantsprofilen. Förborra i rillan centriskt vid takstolarna, genom bakkantsprofil och takbalksprofil. Förskruva bakkantsprofilen med 6x100 mm skruv in i takbalkarna. Använd täcklock och bricka. Täta slutligen med fog mellan vägg och bakkantsprofil. Obs! Snäpplocksprofilerna är demonterbara. Önskas demontering träs en spårmejsel in i glipan mellan takbalksprofilens topp och snäpplocksprofilen. Bryt därefter så att snäpplocksprofilens ända lossnar. Därefter kan profilen dras loss för hand.

8 U(K)-värde=1.1 W/m2 K 32 mm tak Aluminiumprofiler endast i taksystemets ytterkanter, i kombination med isolerande takbalksprofiler med snäppfunktion ger ett stilrent tak utan synliga skruvar. Stabila isolerande takprofiler Expodul Uterum Huvudkontor, Utställning Sörbyvägen 7, Forserum Tel: info@expodul.se Representant Kontor, Utställning Järnyxegatan 3 Fosie, Malmö Tel: infomalmo@expodul.se
