VIDA RELEASE NEWS OM DET HÄR DOKUMENTET UTGÅVA: VIDA 2014C INFORMATION TILL FRISTÅENDE VERKSTÄDER

Transkript

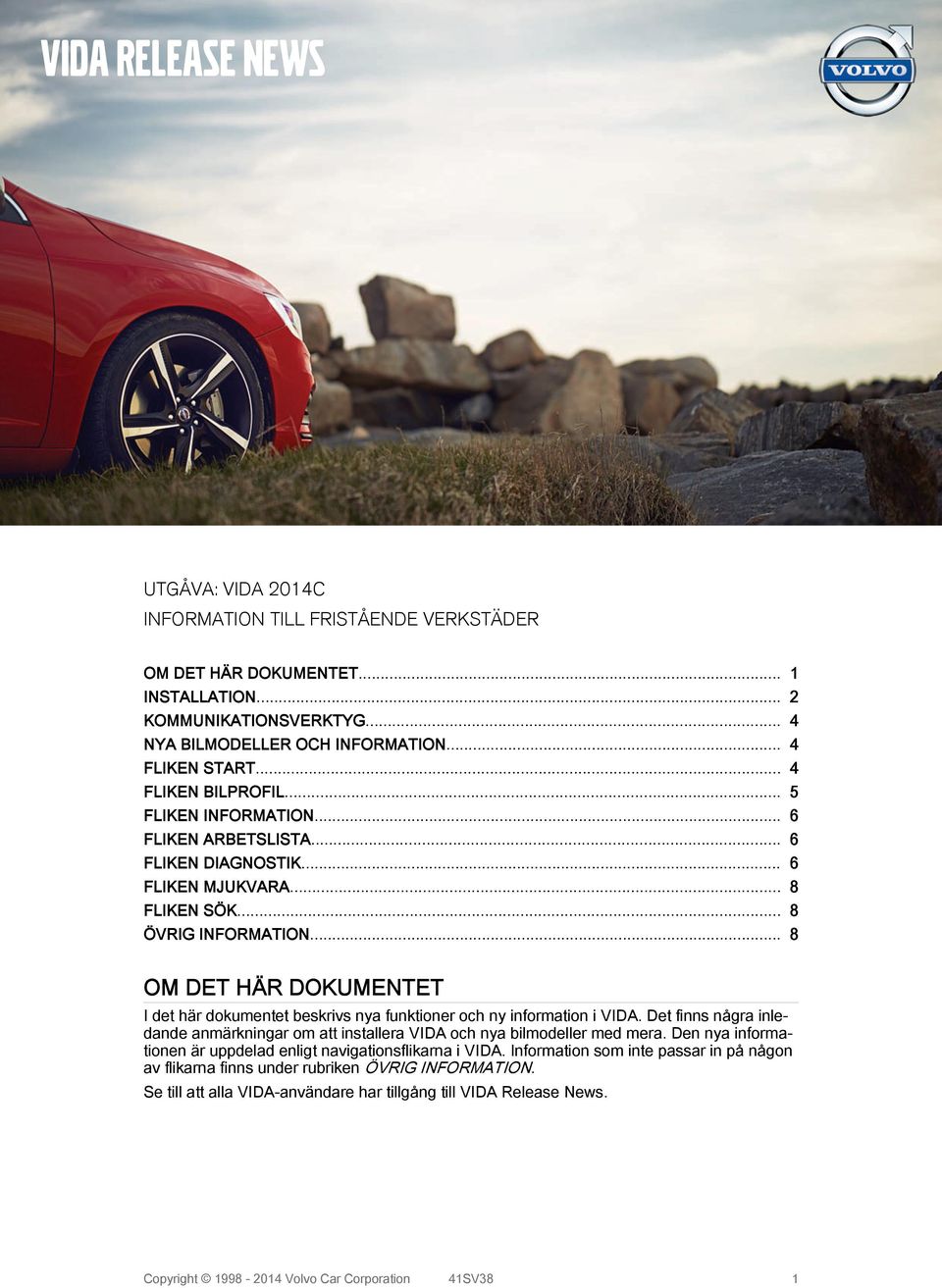

1 UTGÅVA: VIDA 2014C INFORMATION TILL FRISTÅENDE VERKSTÄDER OM DET HÄR DOKUMENTET... 1 INSTALLATION... 2 KOMMUNIKATIONSVERKTYG... 4 NYA BILMODELLER OCH INFORMATION... 4 FLIKEN START... 4 FLIKEN BILPROFIL... 5 FLIKEN INFORMATION... 6 FLIKEN ARBETSLISTA... 6 FLIKEN DIAGNOSTIK... 6 FLIKEN MJUKVARA... 8 FLIKEN SÖK... 8 ÖVRIG INFORMATION... 8 OM DET HÄR DOKUMENTET I det här dokumentet beskrivs nya funktioner och ny information i VIDA. Det finns några inledande anmärkningar om att installera VIDA och nya bilmodeller med mera. Den nya informationen är uppdelad enligt navigationsflikarna i VIDA. Information som inte passar in på någon av flikarna finns under rubriken ÖVRIG INFORMATION. Se till att alla VIDA-användare har tillgång till VIDA Release News. Copyright Volvo Car Corporation 41SV38 1

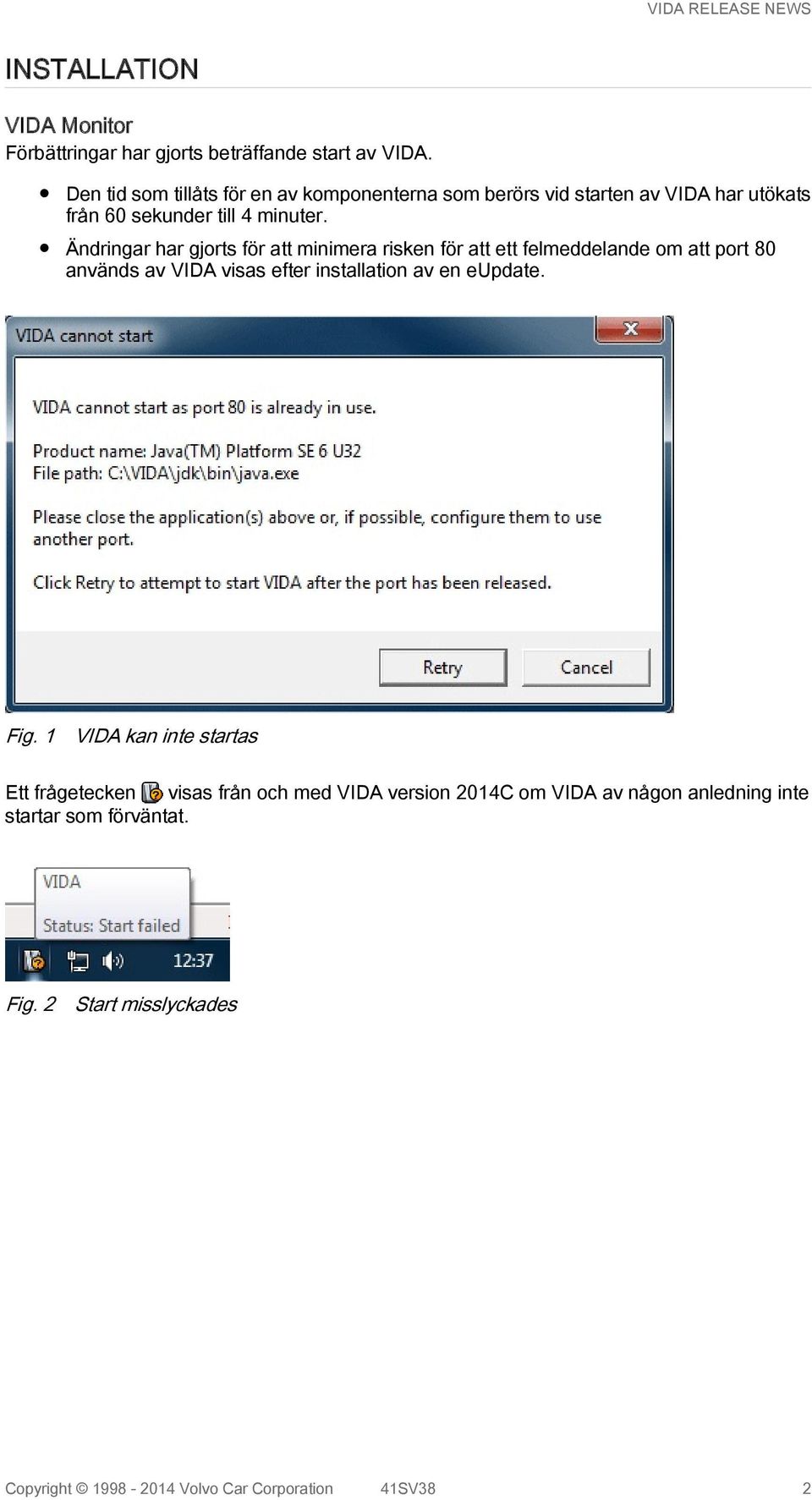

2 INSTALLATION VIDA Monitor Förbättringar har gjorts beträffande start av VIDA. Den tid som tillåts för en av komponenterna som berörs vid starten av VIDA har utökats från 60 sekunder till 4 minuter. Ändringar har gjorts för att minimera risken för att ett felmeddelande om att port 80 används av VIDA visas efter installation av en eupdate. Fig. 1 VIDA kan inte startas Ett frågetecken visas från och med VIDA version 2014C om VIDA av någon anledning inte startar som förväntat. Fig. 2 Start misslyckades Copyright Volvo Car Corporation 41SV38 2

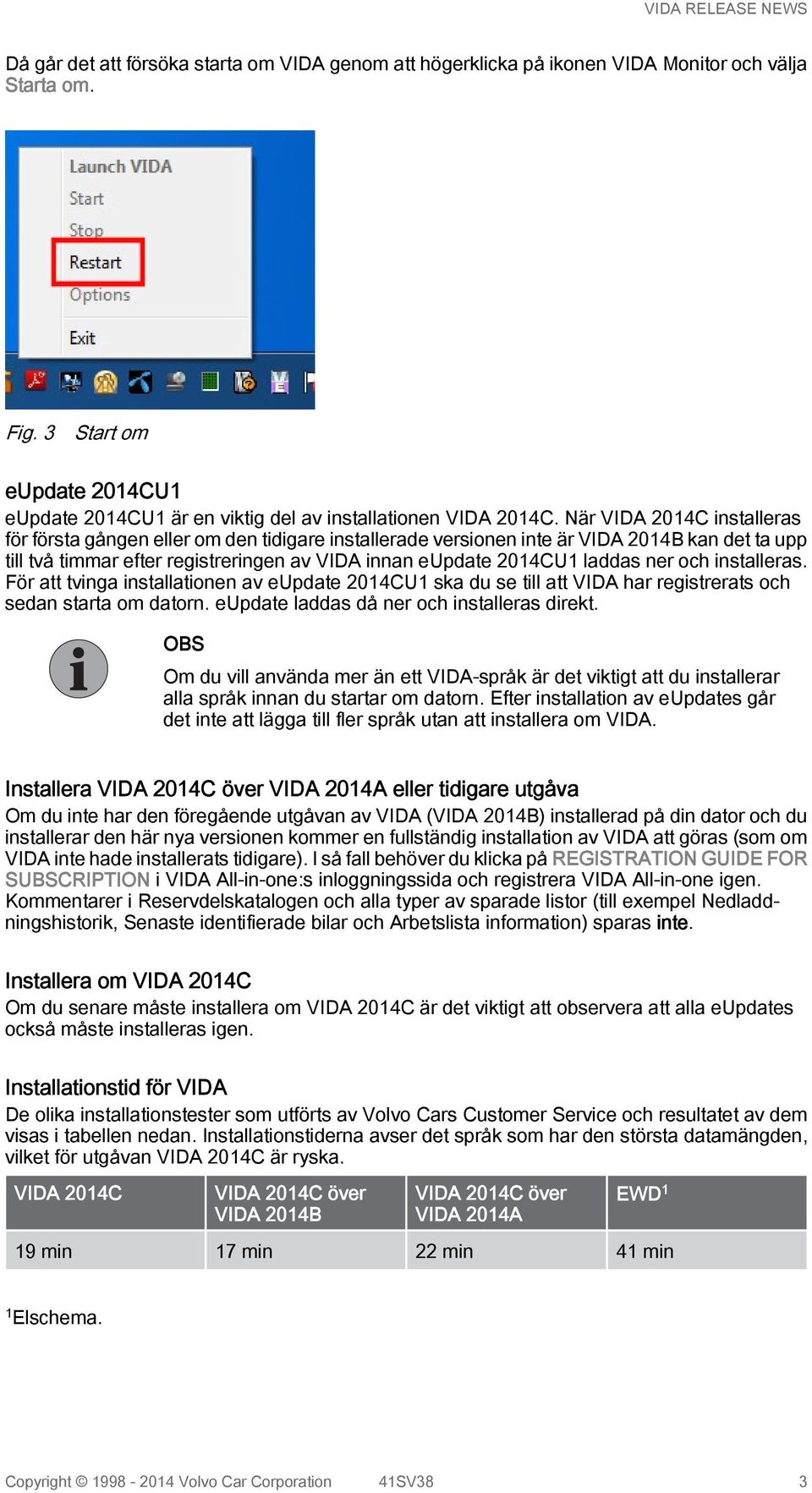

3 Då går det att försöka starta om VIDA genom att högerklicka på ikonen VIDA Monitor och välja Starta om. Fig. 3 Start om eupdate 2014CU1 eupdate 2014CU1 är en viktig del av installationen VIDA 2014C. När VIDA 2014C installeras för första gången eller om den tidigare installerade versionen inte är VIDA 2014B kan det ta upp till två timmar efter registreringen av VIDA innan eupdate 2014CU1 laddas ner och installeras. För att tvinga installationen av eupdate 2014CU1 ska du se till att VIDA har registrerats och sedan starta om datorn. eupdate laddas då ner och installeras direkt. OBS Om du vill använda mer än ett VIDA-språk är det viktigt att du installerar alla språk innan du startar om datorn. Efter installation av eupdates går det inte att lägga till fler språk utan att installera om VIDA. Installera VIDA 2014C över VIDA 2014A eller tidigare utgåva Om du inte har den föregående utgåvan av VIDA (VIDA 2014B) installerad på din dator och du installerar den här nya versionen kommer en fullständig installation av VIDA att göras (som om VIDA inte hade installerats tidigare). I så fall behöver du klicka på REGISTRATION GUIDE FOR SUBSCRIPTION i VIDA All-in-one:s inloggningssida och registrera VIDA All-in-one igen. Kommentarer i Reservdelskatalogen och alla typer av sparade listor (till exempel Nedladdningshistorik, Senaste identifierade bilar och Arbetslista information) sparas inte. Installera om VIDA 2014C Om du senare måste installera om VIDA 2014C är det viktigt att observera att alla eupdates också måste installeras igen. Installationstid för VIDA De olika installationstester som utförts av Volvo Cars Customer Service och resultatet av dem visas i tabellen nedan. Installationstiderna avser det språk som har den största datamängden, vilket för utgåvan VIDA 2014C är ryska. VIDA 2014C VIDA 2014C över VIDA 2014B VIDA 2014C över VIDA 2014A EWD 1 19 min 17 min 22 min 41 min 1 Elschema. Copyright Volvo Car Corporation 41SV38 3

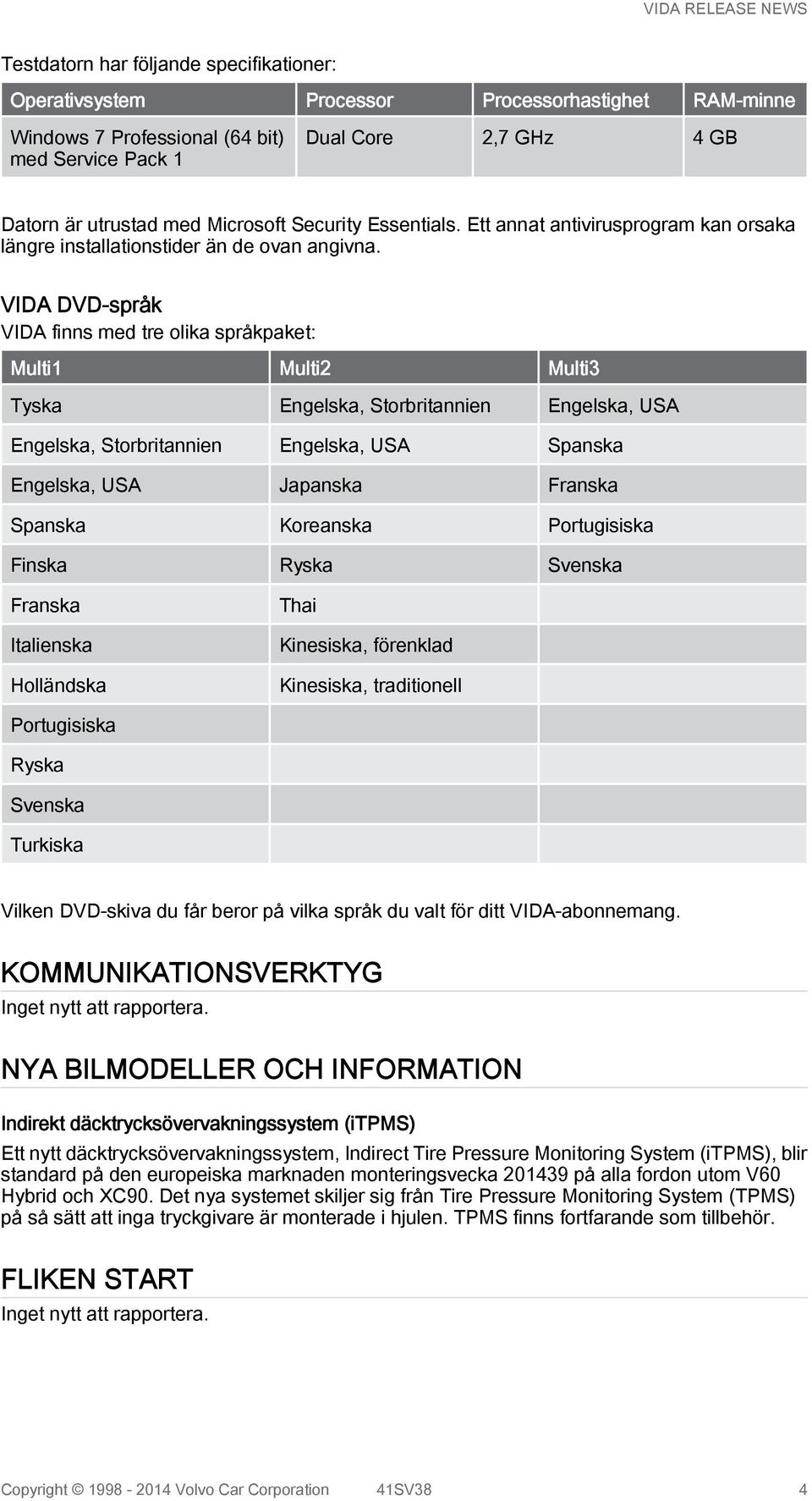

4 Testdatorn har följande specifikationer: Operativsystem Processor Processorhastighet RAM-minne Windows 7 Professional (64 bit) med Service Pack 1 Dual Core 2,7 GHz 4 GB Datorn är utrustad med Microsoft Security Essentials. Ett annat antivirusprogram kan orsaka längre installationstider än de ovan angivna. VIDA DVD-språk VIDA finns med tre olika språkpaket: Multi1 Multi2 Multi3 Tyska Engelska, Storbritannien Engelska, USA Engelska, Storbritannien Engelska, USA Spanska Engelska, USA Japanska Franska Spanska Koreanska Portugisiska Finska Ryska Svenska Franska Thai Italienska Kinesiska, förenklad Holländska Kinesiska, traditionell Portugisiska Ryska Svenska Turkiska Vilken DVD-skiva du får beror på vilka språk du valt för ditt VIDA-abonnemang. KOMMUNIKATIONSVERKTYG Inget nytt att rapportera. NYA BILMODELLER OCH INFORMATION Indirekt däcktrycksövervakningssystem (itpms) Ett nytt däcktrycksövervakningssystem, Indirect Tire Pressure Monitoring System (itpms), blir standard på den europeiska marknaden monteringsvecka på alla fordon utom V60 Hybrid och XC90. Det nya systemet skiljer sig från Tire Pressure Monitoring System (TPMS) på så sätt att inga tryckgivare är monterade i hjulen. TPMS finns fortfarande som tillbehör. FLIKEN START Inget nytt att rapportera. Copyright Volvo Car Corporation 41SV38 4

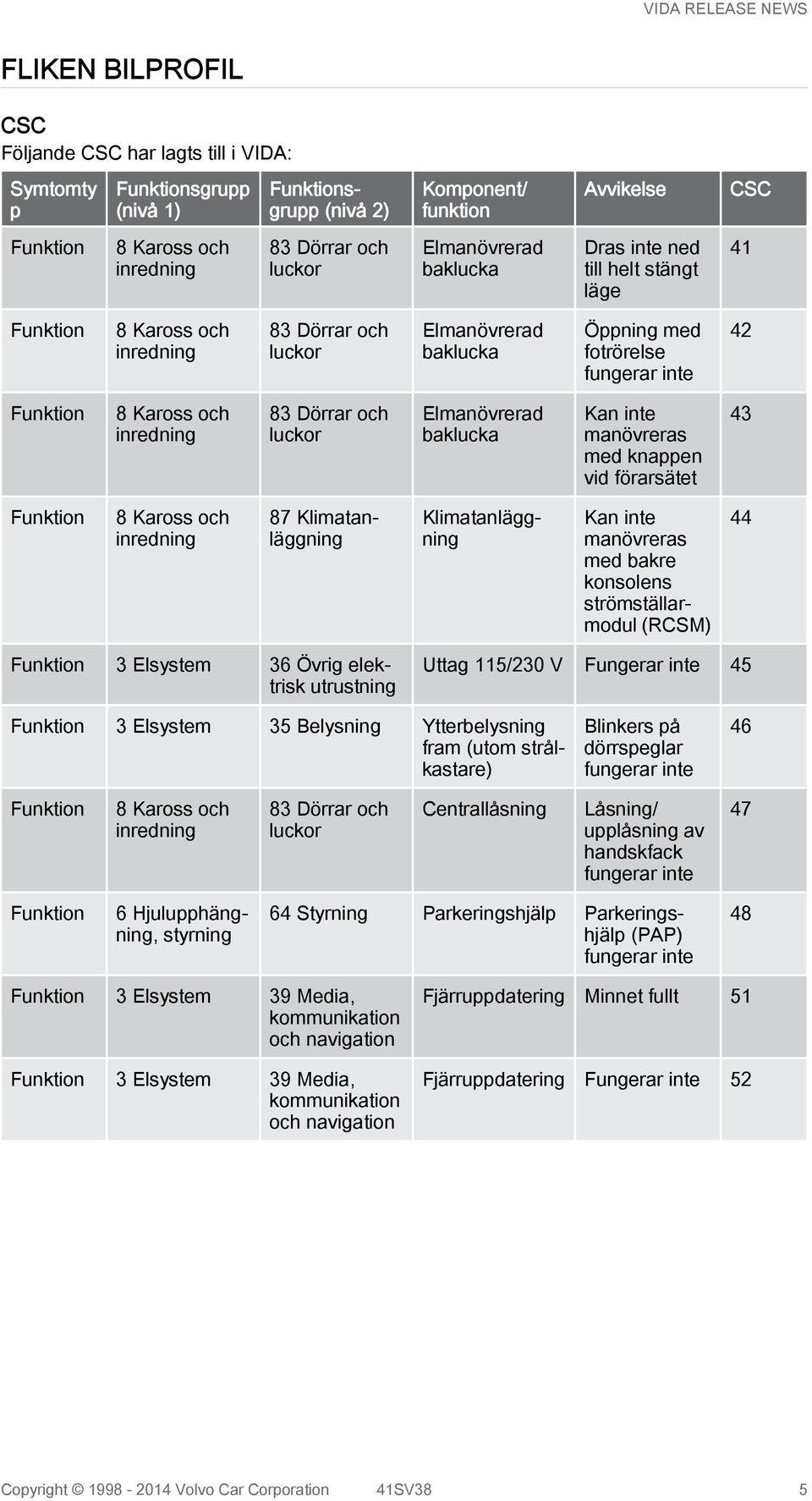

5 FLIKEN BILPROFIL CSC Följande CSC har lagts till i VIDA: Symtomty p sgrupp (nivå 1) sgrupp (nivå 2) Komponent/ funktion Avvikelse CSC 8 Kaross och inredning 83 Dörrar och luckor Elmanövrerad baklucka Dras inte ned till helt stängt läge 41 8 Kaross och inredning 83 Dörrar och luckor Elmanövrerad baklucka Öppning med fotrörelse fungerar inte 42 8 Kaross och inredning 83 Dörrar och luckor Elmanövrerad baklucka Kan inte manövreras med knappen vid förarsätet 43 8 Kaross och inredning 87 Klimatanläggning Klimatanläggning Kan inte manövreras med bakre konsolens strömställarmodul (RCSM) 44 3 Elsystem 36 Övrig elektrisk utrustning Uttag 115/230 V Fungerar inte 45 3 Elsystem 35 Belysning Ytterbelysning fram (utom strålkastare) Blinkers på dörrspeglar fungerar inte 46 8 Kaross och inredning 83 Dörrar och luckor Centrallåsning Låsning/ upplåsning av handskfack fungerar inte 47 6 Hjulupphängning, styrning 64 Styrning Parkeringshjälp Parkeringshjälp (PAP) fungerar inte 48 3 Elsystem 39 Media, kommunikation och navigation 3 Elsystem 39 Media, kommunikation och navigation Fjärruppdatering Minnet fullt 51 Fjärruppdatering Fungerar inte 52 Copyright Volvo Car Corporation 41SV38 5

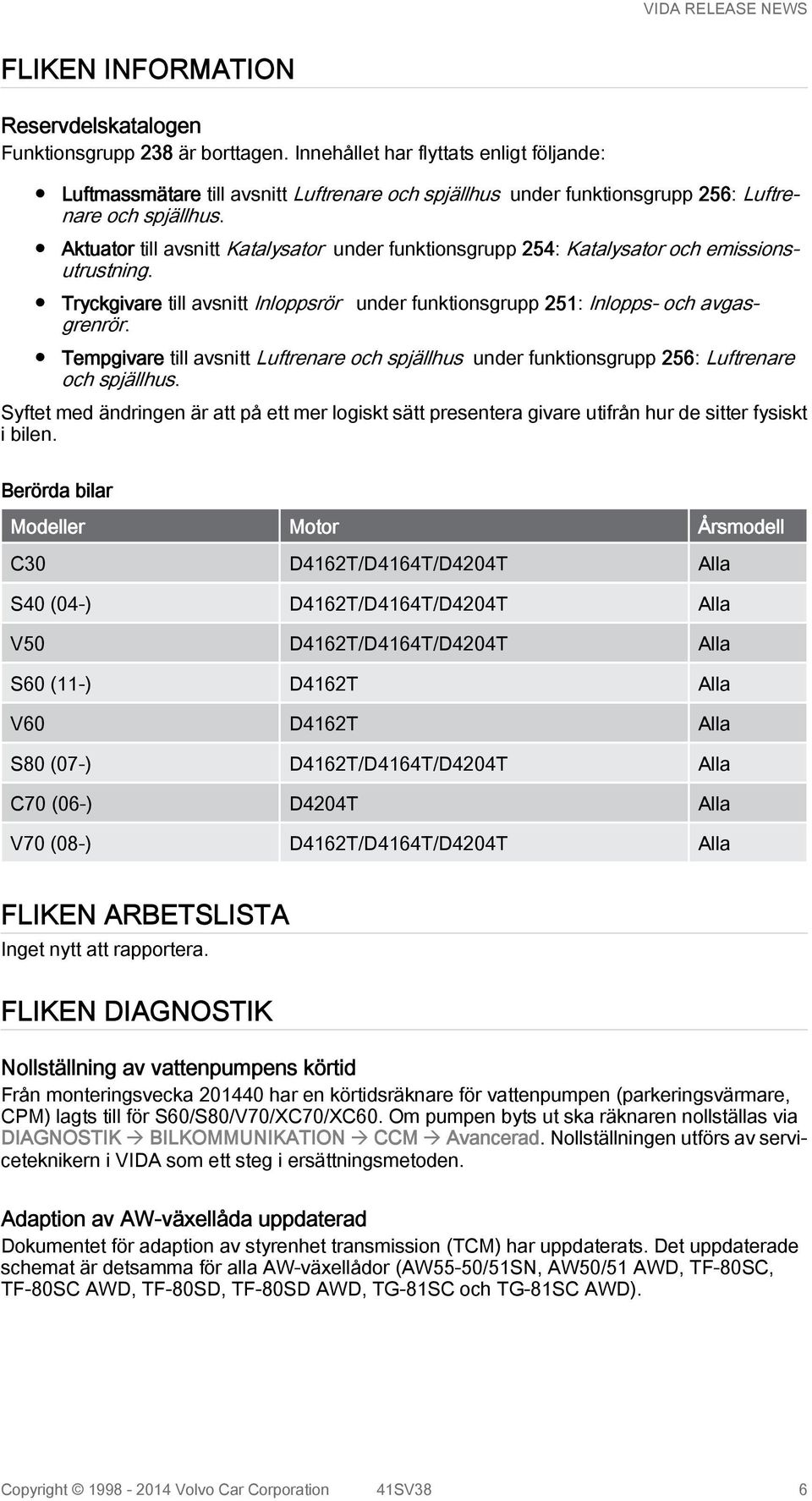

6 FLIKEN INFORMATION Reservdelskatalogen sgrupp 238 är borttagen. Innehållet har flyttats enligt följande: Luftmassmätare till avsnitt Luftrenare och spjällhus under funktionsgrupp 256: Luftrenare och spjällhus. Aktuator till avsnitt Katalysator under funktionsgrupp 254: Katalysator och emissionsutrustning. Tryckgivare till avsnitt Inloppsrör under funktionsgrupp 251: Inlopps- och avgasgrenrör. Tempgivare till avsnitt Luftrenare och spjällhus under funktionsgrupp 256: Luftrenare och spjällhus. Syftet med ändringen är att på ett mer logiskt sätt presentera givare utifrån hur de sitter fysiskt i bilen. Berörda bilar Modeller Motor Årsmodell C30 D4162T/D4164T/D4204T S40 (04-) D4162T/D4164T/D4204T V50 D4162T/D4164T/D4204T S60 (11-) D4162T V60 D4162T S80 (07-) D4162T/D4164T/D4204T C70 (06-) D4204T V70 (08-) D4162T/D4164T/D4204T FLIKEN ARBETSLISTA Inget nytt att rapportera. FLIKEN DIAGNOSTIK Nollställning av vattenpumpens körtid Från monteringsvecka har en körtidsräknare för vattenpumpen (parkeringsvärmare, CPM) lagts till för S60/S80/V70/XC70/XC60. Om pumpen byts ut ska räknaren nollställas via DIAGNOSTIK à BILKOMMUNIKATION à CCM à Avancerad. Nollställningen utförs av serviceteknikern i VIDA som ett steg i ersättningsmetoden. Adaption av AW-växellåda uppdaterad Dokumentet för adaption av styrenhet transmission (TCM) har uppdaterats. Det uppdaterade schemat är detsamma för alla AW-växellådor (AW55-50/51SN, AW50/51 AWD, TF-80SC, TF-80SC AWD, TF-80SD, TF-80SD AWD, TG-81SC och TG-81SC AWD). Copyright Volvo Car Corporation 41SV38 6

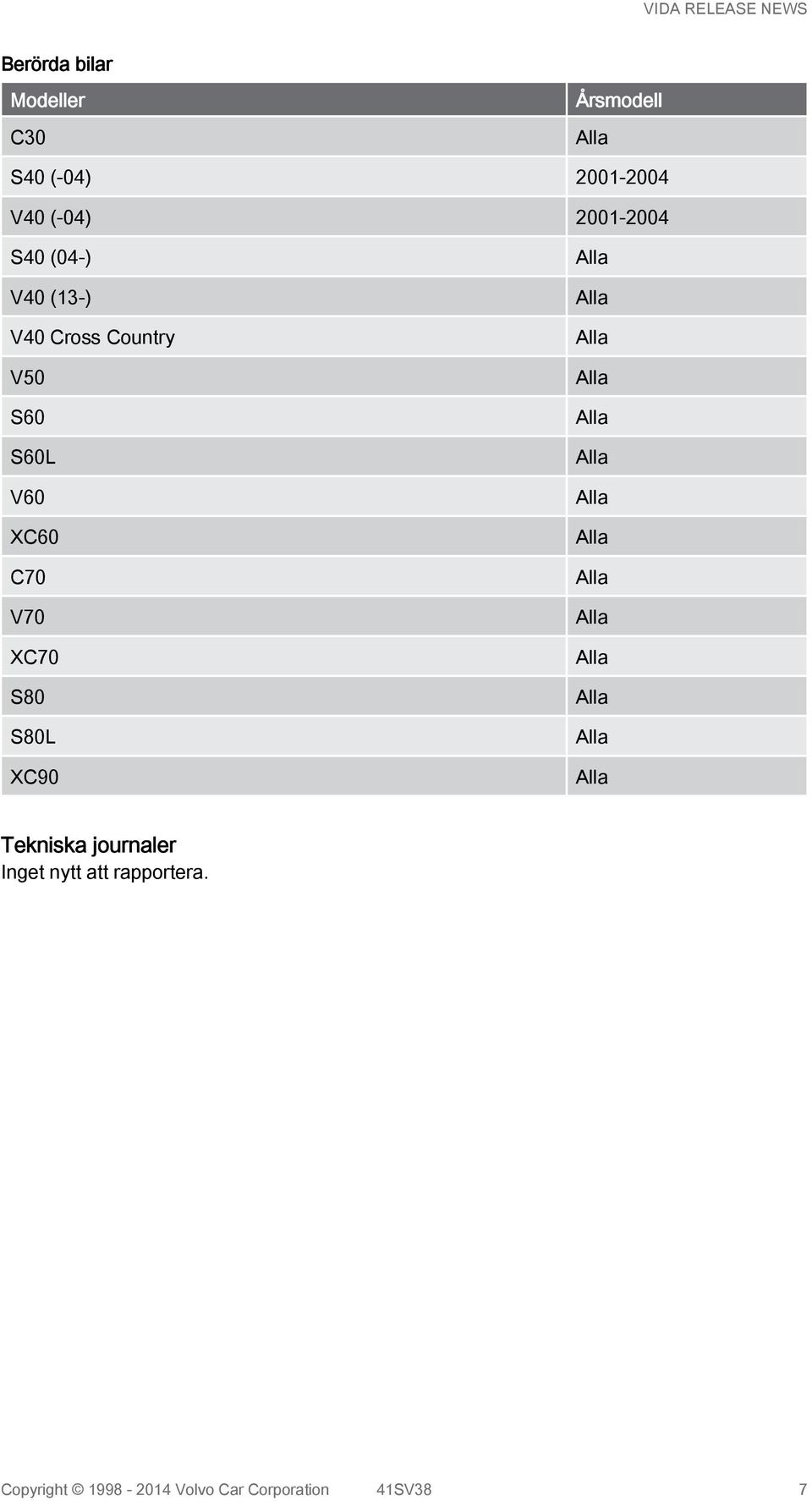

7 Berörda bilar Modeller C30 Årsmodell S40 (-04) V40 (-04) S40 (04-) V40 (13-) V40 Cross Country V50 S60 S60L V60 XC60 C70 V70 XC70 S80 S80L XC90 Tekniska journaler Inget nytt att rapportera. Copyright Volvo Car Corporation 41SV38 7

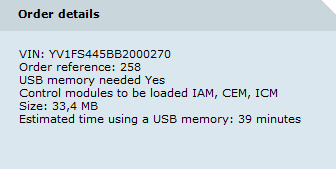

8 FLIKEN MJUKVARA Förbättrad nyckelhantering Det finns en förbättrad hantering av nycklar i området mjukvarunedladdning som gör den mer robust. Det innebär att om du vill gå till offline-läge under tiden som en mjukvarunedladdning pågår (till exempel för att flytta fordonet och frigöra arbetsutrymme med datorn inuti utan Internetanslutning) måste du nu markera rutan i det nedre högra hörnet av vyn för mjukvarunedladdning. Fig. 4 Överföringsalternativ Visning av nedladdningstid för USB Det finns en ny kategori av tid som lagts till i området Order information för nedladdning av mjukvara till fordonet via USB. Se exempel nedan: Fig. 5 Order information FLIKEN SÖK Inget nytt att rapportera. ÖVRIG INFORMATION Ägarhandbok för installation i bil En DVD med ägarhandboken för installation i bil levereras tillsammans med DVD-skivan för VIDA 2014C. Copyright Volvo Car Corporation 41SV38 8

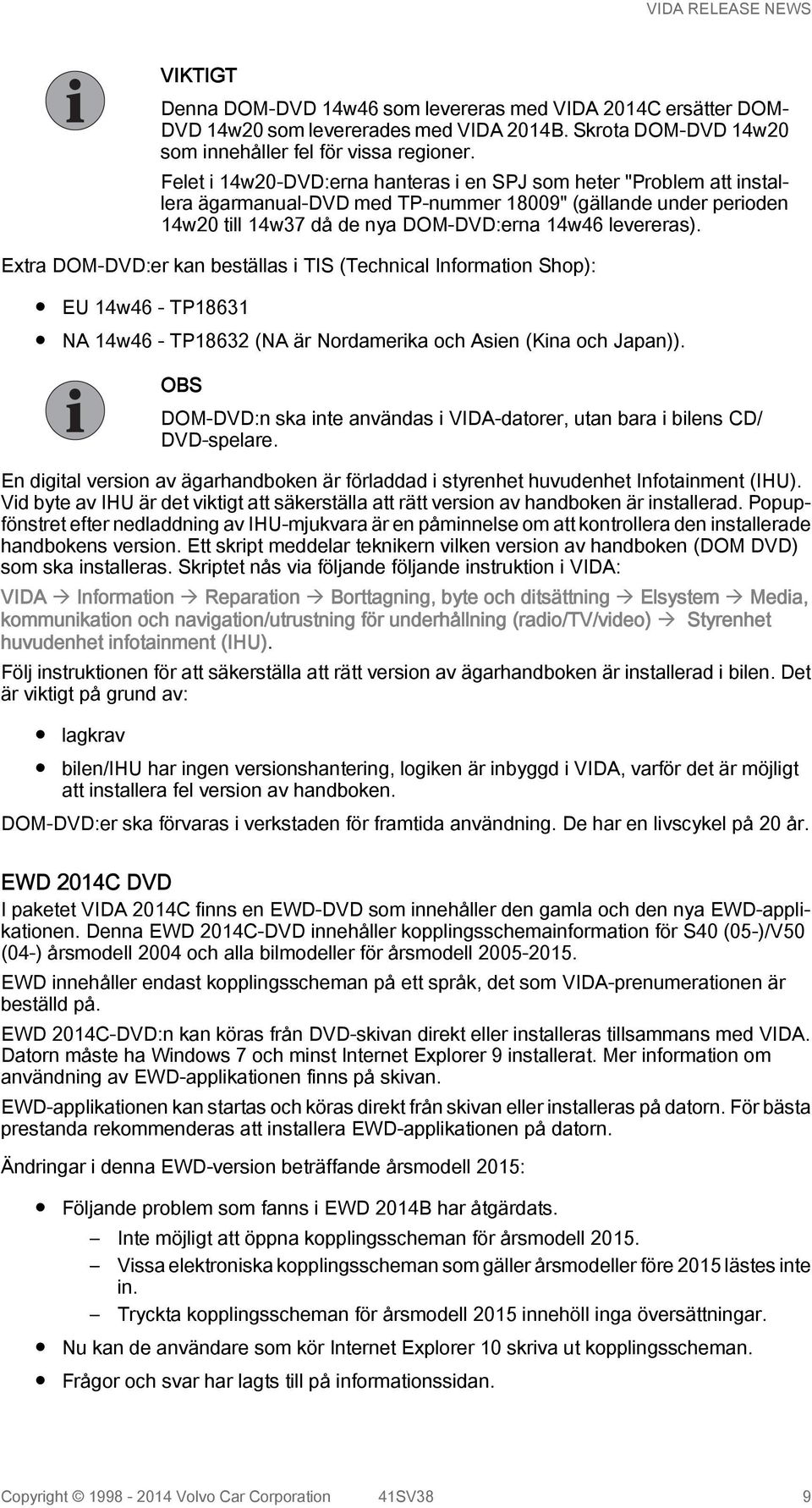

9 VIKTIGT Denna DOM-DVD 14w46 som levereras med VIDA 2014C ersätter DOM- DVD 14w20 som levererades med VIDA 2014B. Skrota DOM-DVD 14w20 som innehåller fel för vissa regioner. Felet i 14w20-DVD:erna hanteras i en SPJ som heter "Problem att installera ägarmanual-dvd med TP-nummer 18009" (gällande under perioden 14w20 till 14w37 då de nya DOM-DVD:erna 14w46 levereras). Extra DOM-DVD:er kan beställas i TIS (Technical Information Shop): EU 14w46 - TP18631 NA 14w46 - TP18632 (NA är Nordamerika och Asien (Kina och Japan)). OBS DOM-DVD:n ska inte användas i VIDA-datorer, utan bara i bilens CD/ DVD-spelare. En digital version av ägarhandboken är förladdad i styrenhet huvudenhet Infotainment (IHU). Vid byte av IHU är det viktigt att säkerställa att rätt version av handboken är installerad. Popupfönstret efter nedladdning av IHU-mjukvara är en påminnelse om att kontrollera den installerade handbokens version. Ett skript meddelar teknikern vilken version av handboken (DOM DVD) som ska installeras. Skriptet nås via följande följande instruktion i VIDA: VIDA à Information à Reparation à Borttagning, byte och ditsättning à Elsystem à Media, kommunikation och navigation/utrustning för underhållning (radio/tv/video) à Styrenhet huvudenhet infotainment (IHU). Följ instruktionen för att säkerställa att rätt version av ägarhandboken är installerad i bilen. Det är viktigt på grund av: lagkrav bilen/ihu har ingen versionshantering, logiken är inbyggd i VIDA, varför det är möjligt att installera fel version av handboken. DOM-DVD:er ska förvaras i verkstaden för framtida användning. De har en livscykel på 20 år. EWD 2014C DVD I paketet VIDA 2014C finns en EWD-DVD som innehåller den gamla och den nya EWD-applikationen. Denna EWD 2014C-DVD innehåller kopplingsschemainformation för S40 (05-)/V50 (04-) årsmodell 2004 och alla bilmodeller för årsmodell EWD innehåller endast kopplingsscheman på ett språk, det som VIDA-prenumerationen är beställd på. EWD 2014C-DVD:n kan köras från DVD-skivan direkt eller installeras tillsammans med VIDA. Datorn måste ha Windows 7 och minst Internet Explorer 9 installerat. Mer information om användning av EWD-applikationen finns på skivan. EWD-applikationen kan startas och köras direkt från skivan eller installeras på datorn. För bästa prestanda rekommenderas att installera EWD-applikationen på datorn. Ändringar i denna EWD-version beträffande årsmodell 2015: Följande problem som fanns i EWD 2014B har åtgärdats. Inte möjligt att öppna kopplingsscheman för årsmodell Vissa elektroniska kopplingsscheman som gäller årsmodeller före 2015 lästes inte in. Tryckta kopplingsscheman för årsmodell 2015 innehöll inga översättningar. Nu kan de användare som kör Internet Explorer 10 skriva ut kopplingsscheman. Frågor och svar har lagts till på informationssidan. Copyright Volvo Car Corporation 41SV38 9

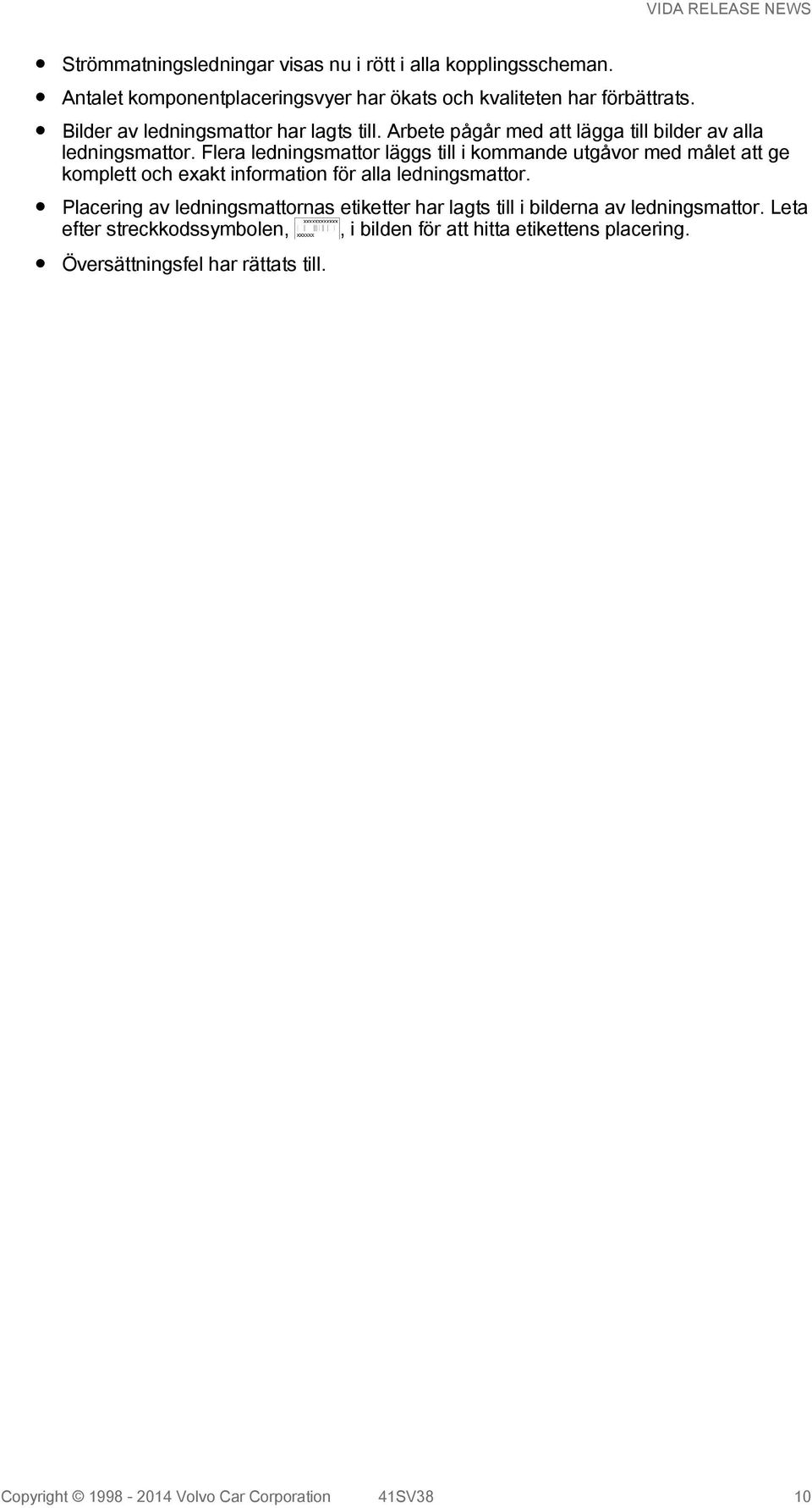

10 Strömmatningsledningar visas nu i rött i alla kopplingsscheman. Antalet komponentplaceringsvyer har ökats och kvaliteten har förbättrats. Bilder av ledningsmattor har lagts till. Arbete pågår med att lägga till bilder av alla ledningsmattor. Flera ledningsmattor läggs till i kommande utgåvor med målet att ge komplett och exakt information för alla ledningsmattor. Placering av ledningsmattornas etiketter har lagts till i bilderna av ledningsmattor. Leta efter streckkodssymbolen,, i bilden för att hitta etikettens placering. Översättningsfel har rättats till. Copyright Volvo Car Corporation 41SV38 10

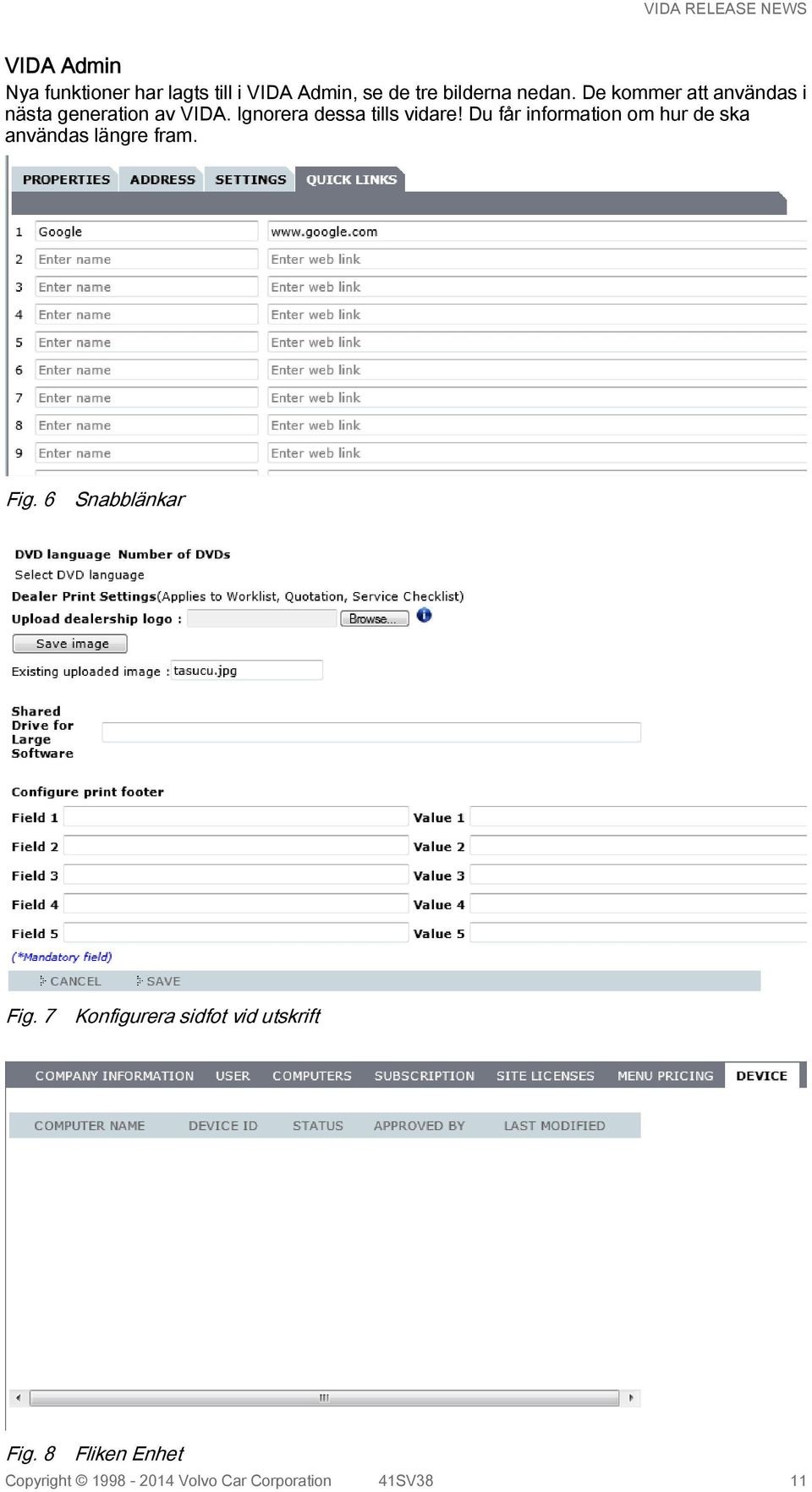

11 VIDA Admin Nya funktioner har lagts till i VIDA Admin, se de tre bilderna nedan. De kommer att användas i nästa generation av VIDA. Ignorera dessa tills vidare! Du får information om hur de ska användas längre fram. Fig. 6 Snabblänkar Fig. 7 Konfigurera sidfot vid utskrift Fig. 8 Fliken Enhet Copyright Volvo Car Corporation 41SV38 11
