1 NORDIC IRON ORE Blötberget

2 Kvällens program Fika Kl VD har ordet På plats i Blötberget Miljö Geologi Geofysik Gruvplanering Utskikt framåt Kl frågor och diskussion Ludvika kommun medverkar och är tillgängliga för diskussion efteråt 2

3 INTRODUKTION Inledning Beslutet att starta en gruva föregås av omfattande studier som fördjupas i flera steg för att sålla ut olönsamma projekt så tidigt som möjligt. Trots det tar det ofta lång tid och drar stora kostnader. Undersökningstillstånd Prospektering Bearbetningskoncession Miljötillstånd Detaljplanering Upphandling Finansiering Byggstart Marknaderna (mineral, valuta, finans) hinner svänga mycket under processen 3

4 INTRODUKTION Svenskt bolag med över 9,000 aktieägare Noterat på Nasdaq First North Första handelsdag 1 oktober 2018 Företrädesemission SEK 36.5 miljoner Genomfördes Juni 2018 Totalt investerat belopp sedan starten 2010 SEK 245 miljoner 4

5 INTRODUKTION Ett industriprojekt Återuppta produktionen vid järnmalmsgruvan i Blötberget Prospektering Utveckla Väsmanfältet Nischstrategi höganrikat koncentrat >65%Fe 5

6 PROJEKTETS TILLSTÅNDSGIVNA OMRÅDEN 6

7 STOR EFTERFRÅGAN PÅ HÖGVÄRDIG JÄRNMALM 7

8 VI HAR BLAND DE BÄSTA JÄRNPRODUKTERNA I VÄRLDEN UPP TILL 71%Fe 8

9 ÖKAD OCH HÅLLBAR EFTERFRÅGAN 9

10 MYCKET REDAN PÅ PLATS FÖR ETT LYCKAT PROJEKT 10

11 LEDNINGSGRUPPEN LENNART ELIASSON Verkställande direktör MARKUS KARLSSON Projektchef HANS THORSHAG Teknisk chef PAUL MARSDEN Försäljning och Marknad CFO Nordic Iron Ore KPMG Swedbank Corporate Finance LKAB Northland Resources Arcelor Mittal Northern Iron Newcrest Mining Ltd LKAB Boliden Midroc Gold Lundin Mining British Steel & Corus Consulting Northland Resources Över 30 år inom finansiell rådgivning 25 års erfarenhet av gruvutveckling och gruvdrift Över 40 års erfarenhet Av gruvutveckling 40 års erfarenhet från utvecklingsprojekt inom järn- och stålindustrin 11

12 GRÄNGESBERG PERSONAL 12

13 AKTIVITETER JUNI DESEMBER 2018 Pågående genomförbarhetsstudie ( DFS ), medverkar bl.a. Golder (UK/Sverige) GBM (UK) Delta BEC (Syd-Afrika) RailCargo (Österrike) Geosigma (Sverige) Trafikverket Öxelösunds Hamn 13

14 AKTIVITETER JUNI DESEMBER 2018 För DFS design av Skeppmora industriområden gruvplanering offertförfrågningar för anläggningar och services Inför anläggandet Fältundersökningar Filmning i BS-schaktet 14

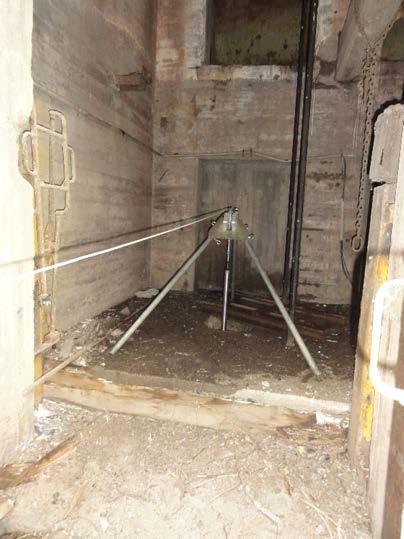

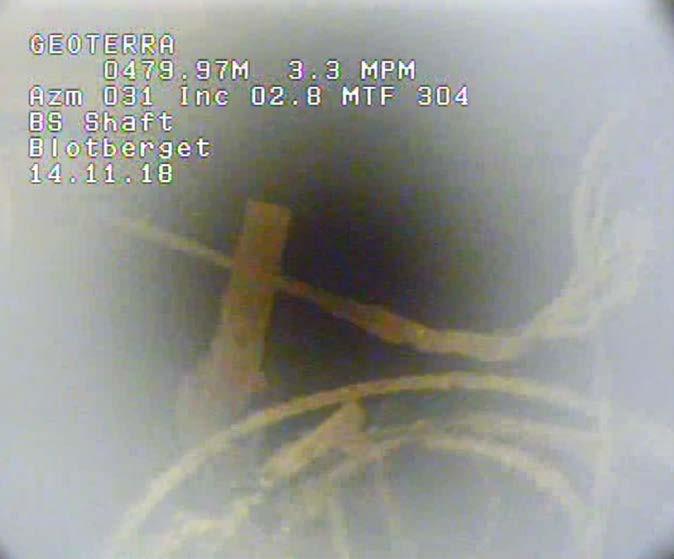

15 BS- schakt filmning 15

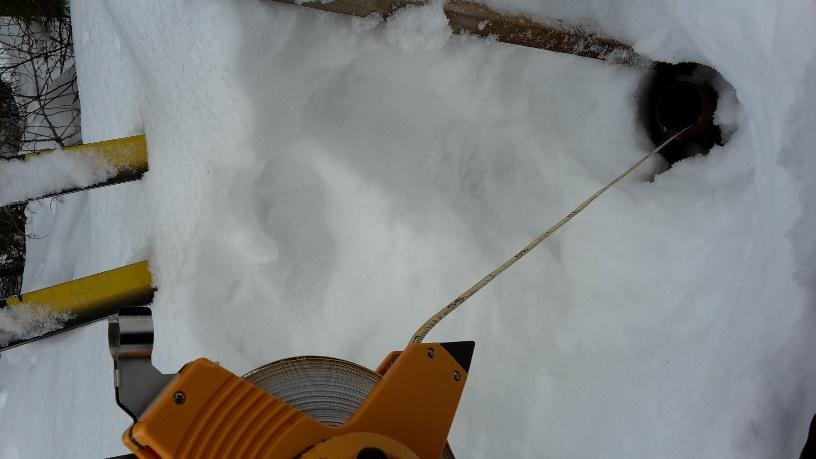

16 AKTIVITETER 2019 Slutförande av genomförbarhetsstudie (DFS) Grundvattenmätningar Ytvattenprovtagning 16

17 GRUVVERKSAMHET MYCKET REGLERAT Buller Damm Grundvattenavsänkning 17

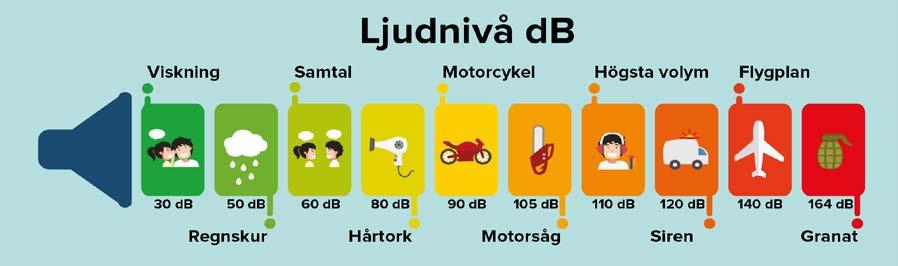

18 BULLER Gränsvärden för buller vid bostäder utomhus, fastslagna av Mark- och Miljödomstolen: 50 db Vardagar dagtid ( ) 45 db övrig tid 40 db nattetid (kl ) Bullernivåer kontrolleras tre månader efter uppstart, därefter årligen Bullerskärmar ska anläggas där gränsvärdena överskrids Tunga transporter är inte tillåtna mellan kl

19 VIBRATIONER Föreskrift beträffande vibrationer enligt Mark- och Miljödomstolen Produktionssprängningar och anläggningssprängningar på mindre djup än 200 m under markytan får utföras dag- och kvällstid kl samt lör- sönoch helgdagar kl Sprängningarna skall så långt som möjligt utföras på bestämda tider. Berörd allmänhet skall på lämpligt sätt informeras om sprängningarna. Vibrationer från produktions- och anläggningssprängningar under ovanstående tider får inte överskrida 6mm/s. För arbeten på större djup än 200 m får vibrationer under övriga tider ej överskrida 3 mm/s. 19

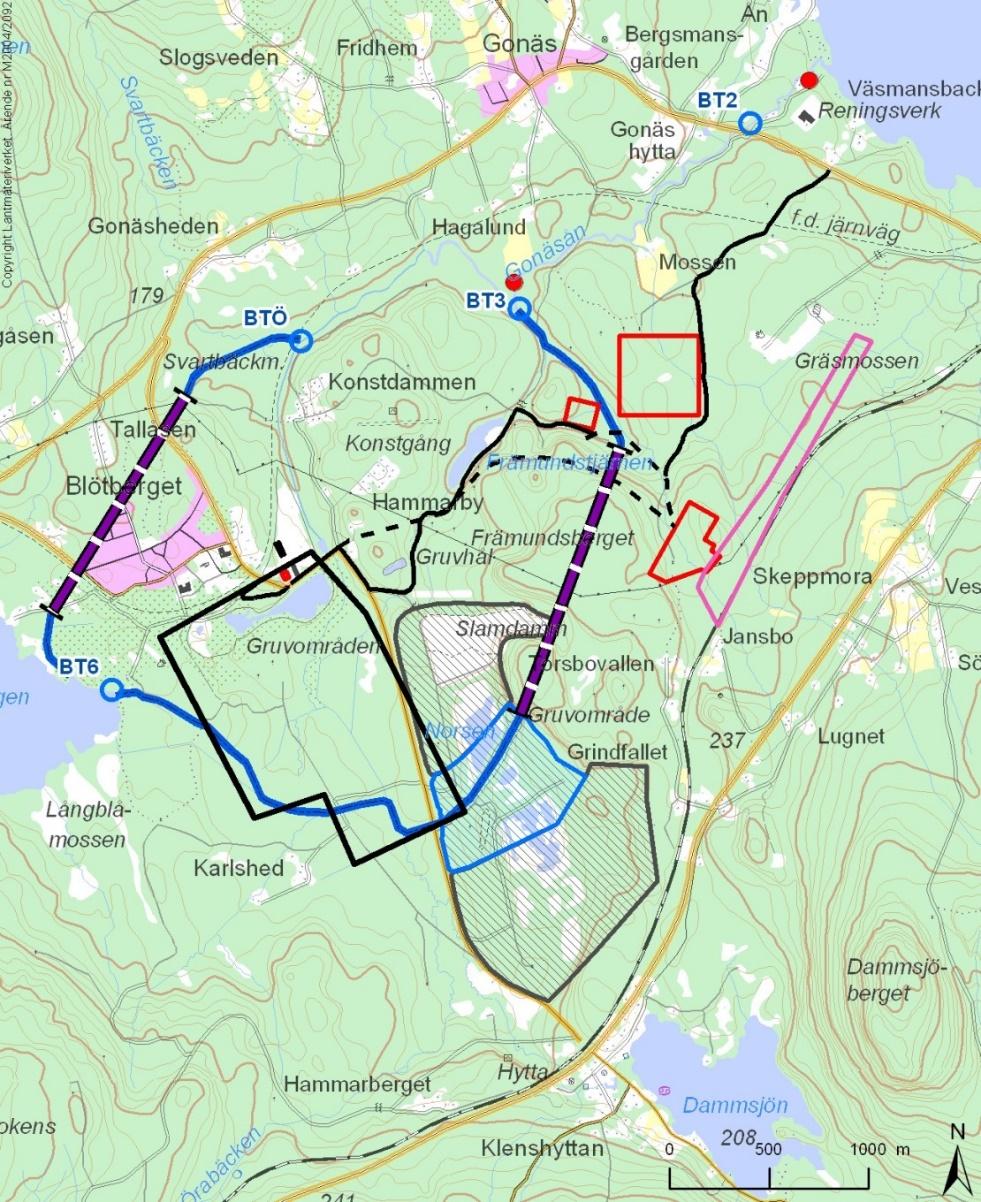

20 INFLUENSOMRÅDE OCH ÖVERVAKNING AV GRUNDVATTENNIVÅER Kontrollpunkt grundvatten Kontrollbrunn Hydrologiskt influensområde 21

21 GRUNDVATTENYTANS VARIATION i BLÖTBERGSOMRÅDET MÄTNINGAR Markyt -1 m -2 m -3 m -4 m -5 m -6 m BB BB BB m 22

22 OMLEDNING AV AVRINNINGSVATTEN 23

23 VATTENOMLEDNING OCH VATTENPROVTAGNING 24

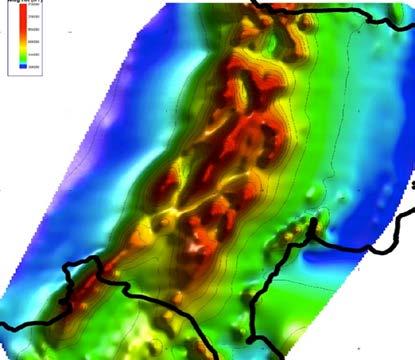

24 Geologi - Magnetanomalier 25

25 Geologi - Magnetanomalier 26

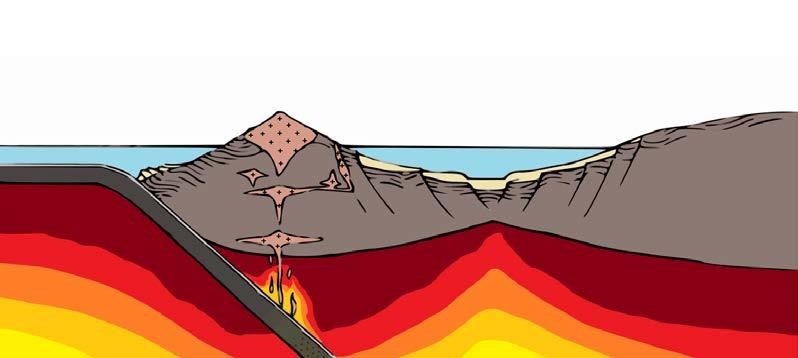

26 Geologi Plattektonisk miljö 28

27 Geologi - Blötbergets stratigrafi Blötbergslaven 29

28 SAMARBETSPROJEKT EU-finansierat projekt med 27 partners från 11 länder Fokus på att utveckla nya, ickeintrusiva prospekteringsmetoder För samman universitet, teknikföretag, civilsamhälle och basindustri Ludvika kommun deltar 30

29 SAMARBETSPROJEKT Planerade geofysiska fältarbeten 2019 Månad Medverkande Område Arbeten April-Maj UU Blötberget 3D-seismik Juni SkyTem Blötberget-Väsman- Håksberg September UU + BitSim Blötberget, Södra Väsman Helikopterburen djuppenetrerande magnetometri Borrhålsgeofysik och seismik Planerat möte i Ludvika 2020 Månad Juni Medverkande Alla 27 partners samt representanter från EU-komissionen 31

30 SAMARBETSPROJEKT 32

31 SAMARBETSPROJEKT 33

32 PLANERAD GRUVA i BLÖTBERGET 34

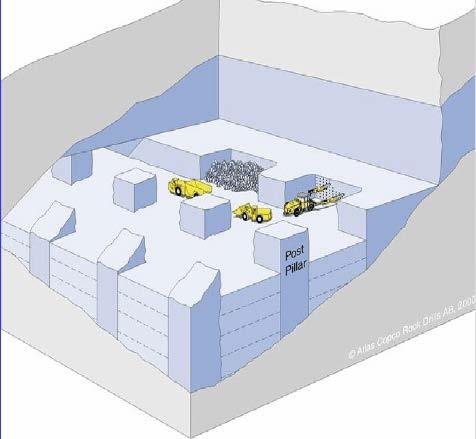

33 PLANERAD GRUVA i BLÖTBERGET En modern, effektiv och miljövänlig gruva Gruvproduktion består av Gråbergstillredning Services (luft, el, vatten) Malmbrytning och -transport Återfyllning Ventilation och uppvärmning av friskluft till gruvan energikrävande Anrikningssandmagasin byggs enligt gällande regelverket och utnyttjandet av BAT (Best Available Technology) Säkerheten Först 35

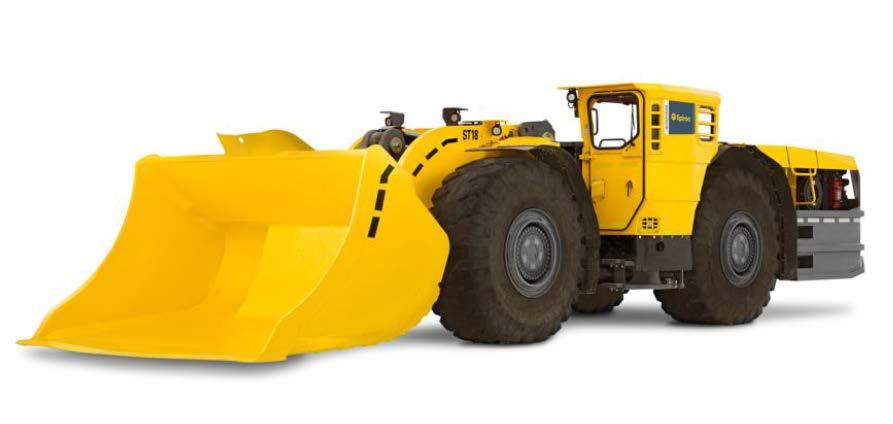

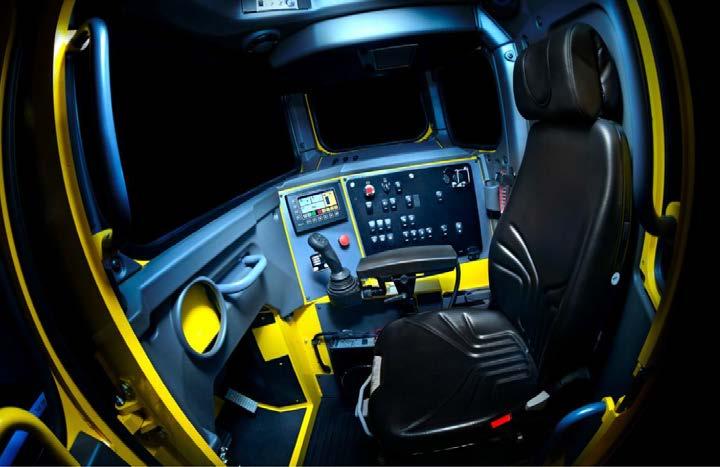

34 MASKINUTVECKLING 36

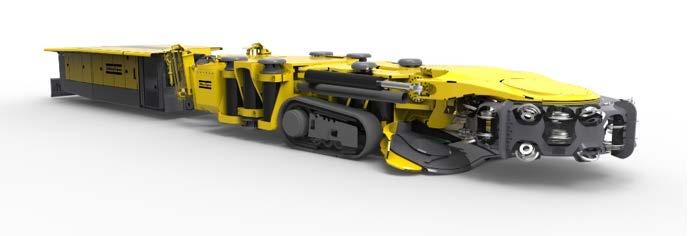

35 NY TEKNOLOGI Kontinuous miner Ingen borrning, sprängning Anpassning till hårda bergarter pågång Batteridrivna maskiner Låg ventilationsbehov Uttnyttjandet av vatten- och vindkraft 37

36 BLÖTBERGET UNDER YTAN FRÄMUNDSBERGET GULDKANNAN SANDELL KALVGRUVAN HUGGET 938

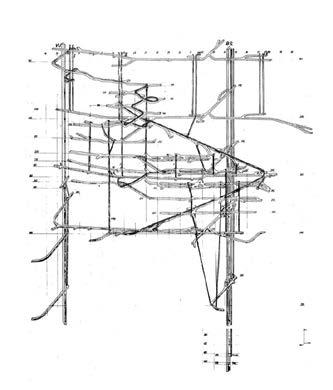

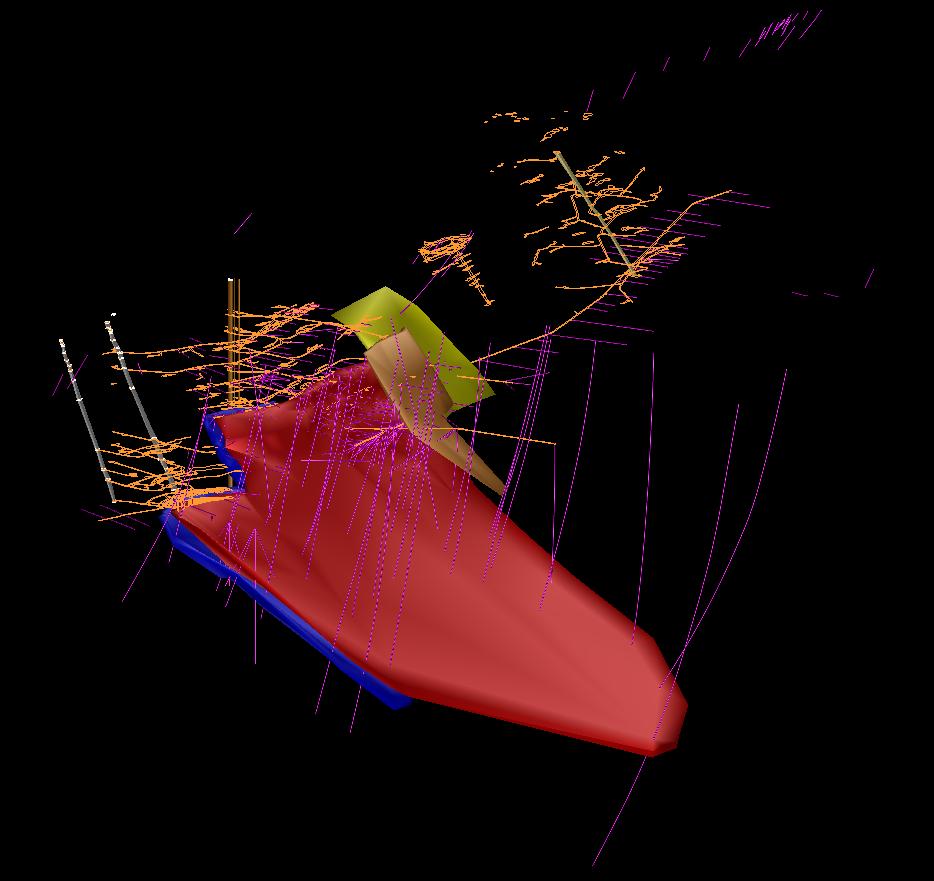

37 Blötberget med underjord ortsystem 39

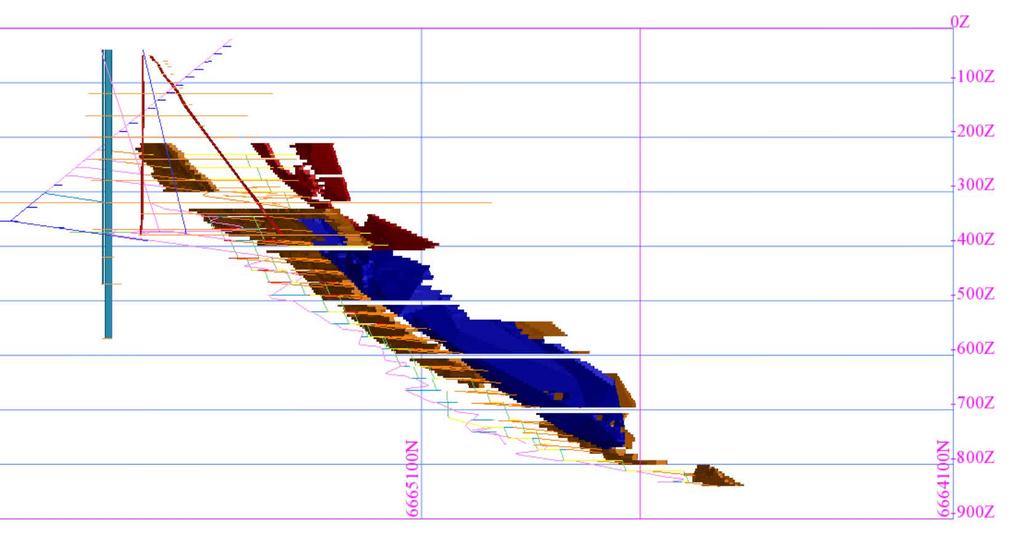

38 Brytningsplan 40

39 Long schedule (4min film) 41

40 SKEPPMORA INDUSTRIOMRÅDE 42

41 VIKTIGA KOMMANDE AKTIVITETER Genomförbarhetsstudien färdigställs 2019 Säkra finansiering av hela investeringen Utpumpning av gruvan Organisationsuppbyggnad för Anläggningsfasen Driftsorganisation Beställa long lead items (t.ex. järnvägsväxel) 43

42 BLÖTBERGET GRUVUTVECKLING Steg 1 Anläggandet av infartsväg från Gonäsvägen Vattenpumpning / tömning av gruva Omledning av ytvatten (inspektion av tunnlar) Byggstart för anrikningssandmagasin Steg 2 Snedbana byggstart, tillredning Skeppmora industriområdet jordavrymning, planbrytning och uppbyggnation Järnvägsterminal Steg 3 Åtkomst till malmen, upprampningsperiod Anrikningsverk - inkörning Steg4 Produktion 44

43 TIDPLAN Förbereda konstruktion och säkra fullständig projektfinansiering Tidigaste produktionsstart Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Lönsamhetsstudien beräknas slutföras Anläggningsarbeten 45
