1 S15i Multimedia-Projector Snabbguide Tack för att du köpte den här projektorn. VARNING Innan du använder projektorn, läs "Bruksanvisning för Produktsäkerhets" och de här bruksanvisningarna för att förstå och använda enheten korrekt. Förvara sedan bruksanvisningen på ett säkert ställe för framtida bruk. Angående denna bruksanvisning I denna bruksanvisning används olika symboler. Betydelsen av dessa beskrivs nedan. VARNING Denna symbol indikerar information som, om de ignoreras, på grund av felaktigt handhavande skulle kunna leda till dödsfall eller personskador. FÖRSIGTIGT Denna symbol indikerar information som, om de ignoreras, på grund av felaktigt handhavande skulle kunna leda till personeller sakskador. Se vidare information på de sidor som står efter denna symbol. NOTERA Informationen i denna bruksanvisning kan komma att ändras utan förvarning. Tillverkaren påtar sig inget ansvar för eventuella fel i denna bruksanvisning. Återgivning, översändande eller användning av detta dokument eller dess innehåll är inte tillåten utan uttrycklig skriftligt medgivande. ERKÄNNANDE OM VARUNAMN: VGA och XGA är registrerade varunamn tillhörande International Business Machines Corporation. Apple och Mac är varunamn som registrerats av Apple Computer, Inc. VESA och SVGA är varunamn tillhörande Video Electronics Standard Association. Windows är ett registrerat varunamn tillhörande Microsoft Corporation. Internet Explorer är ett registrerat varunamn tillhörande Microsoft Corporation. Alla andra varunamn tillhör respektive ägare. 1

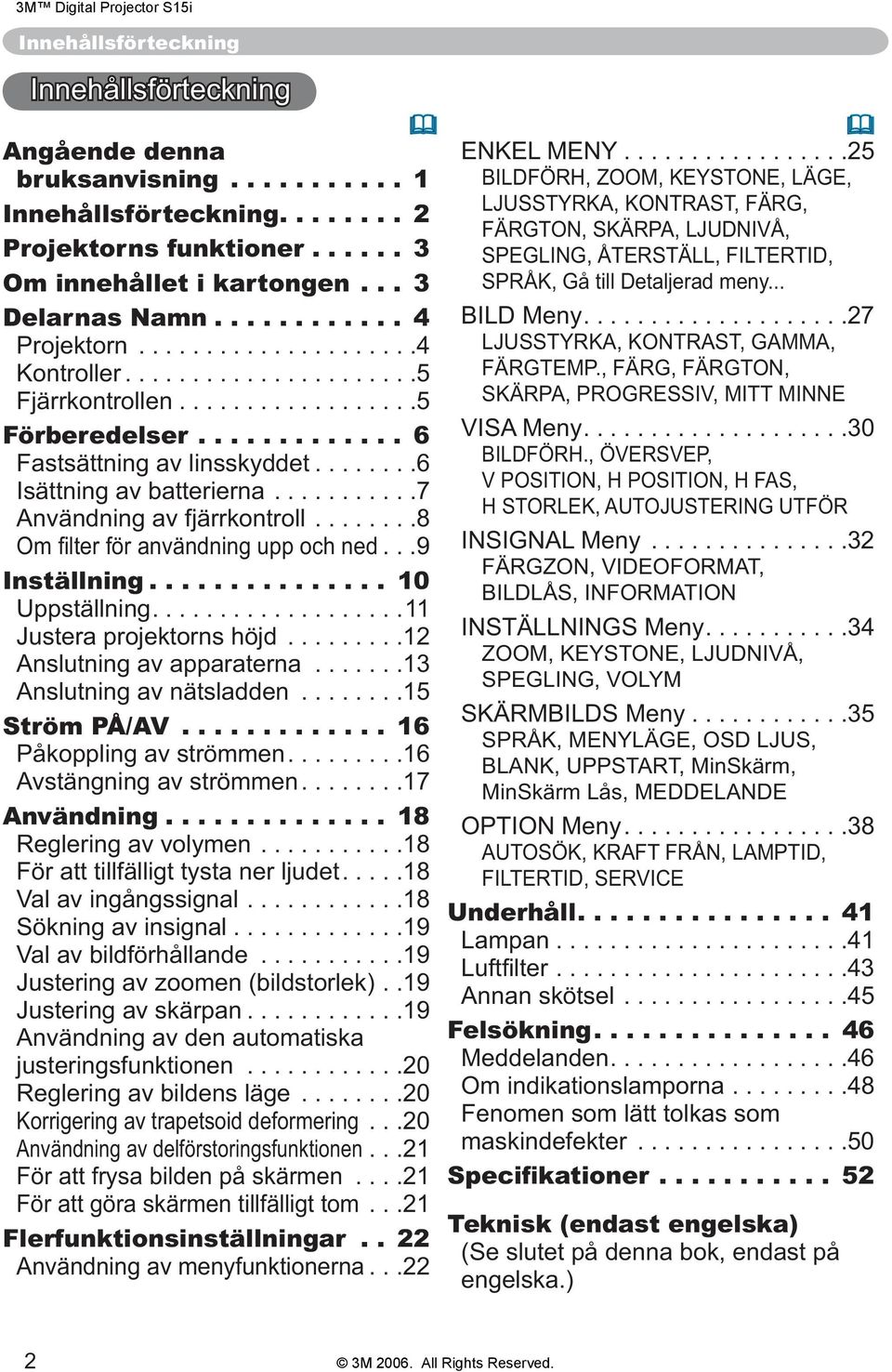

2 Innehållsförteckning Innehållsförteckning Angående denna bruksanvisning Innehållsförteckning Projektorns funktioner... 3 Om innehållet i kartongen... 3 Delarnas Namn... 4 Projektorn....4 Kontroller...5 Fjärrkontrollen...5 Förberedelser Fastsättning av linsskyddet...6 Isättning av batterierna....7 Användning av fjärrkontroll Inställning Uppställning...11 Justera projektorns höjd Anslutning av apparaterna Anslutning av nätsladden Ström PÅ/AV Påkoppling av strömmen...16 Avstängning av strömmen...17 Användning Reglering av volymen För att tillfälligt tysta ner ljudet...18 Val av ingångssignal Sökning av insignal...19 Val av bildförhållande Justering av zoomen (bildstorlek)..19 Justering av skärpan...19 Användning av den automatiska justeringsfunktionen Reglering av bildens läge Korrigering av trapetsoid deformering...20 Användning av delförstoringsfunktionen...21 För att frysa bilden på skärmen...21 För att göra skärmen tillfälligt tom...21 Flerfunktionsinställningar.. 22 Användning av menyfunktionerna...22 ENKEL MENY...25 BILDFÖRH,,, LÄGE, LJUSSTYRKA, KONTRAST, FÄRG, FÄRGTON, SKÄRPA, LJUDNIVÅ, SPEGLING, ÅTERSTÄLL, FILTERTID, SPRÅK, Gå till Detaljerad meny... BILD Meny...27 LJUSSTYRKA, KONTRAST, GAMMA, FÄRGTEMP., FÄRG, FÄRGTON, SKÄRPA, PROGRESSIV, MITT MINNE VISA Meny...30 BILDFÖRH., ÖVERSVEP, V POSITION, H POSITION, H FAS, H STORLEK, AUTOJUSTERING UTFÖR INSIGNAL Meny FÄRGZON, VIDEOFORMAT, BILDLÅS, INFORMATION INSTÄLLNINGS Meny...34,, LJUDNIVÅ, SPEGLING, VOLYM SKÄRMBILDS Meny...35 SPRÅK, MENYLÄGE, OSD LJUS, BLANK, UPPSTART, MinSkärm, MinSkärm Lås, MEDDELANDE OPTION Meny...38 AUTOSÖK, KRAFT FRÅN, LAMPTID, FILTERTID, SERVICE Underhåll Lampan r...43 Annan skötsel Felsökning Meddelanden Om indikationslamporna Fenomen som lätt tolkas som maskindefekter r Teknisk (endast engelska) (Se slutet på denna bok, endast på engelska.) 2

3 STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET 3M Digital Projector S15i Projektorns funktioner / Om innehållet i kartongen Projektorns funktioner Denna projektor används för att projicera olika datasignaler och även NTSC / PAL / SECAM videosignaler på en skärm. Den kräver endast lite utrymme för installation och projicerar stora bilder på kort avstånd. Hög ljusstyrka Den nyutvecklade 165W UHB (ultrahög ljusstyrka) lampan ger dig en ljusare bild på en skärm. Bilden håller så hög ljushet och kvalitet att den syns tydligt även i ljusa miljöer. Låg ljudnivå LJUDNIVÅ läget kan användas för att minska akustiskt brus och uppnå en tystare funktion. Den är perfekt för mörka rum där låg ljudnivå är viktigare än ljusstyrka. Kompakt form Trots alla dess funktioner är denna projektor mycket kompakt och smidig, vilket Om innehållet i kartongen De delar som står listade där skall medfölja din projektor. Vänd dig omedelbart till din återförsäljare om något skulle fattas. NOTERA Behåll det ursprungliga förpackningsmaterialet för framtida transporter. Vid transport av projektorn se till att använda det ursprungliga förpackningsmaterialet. Var speciellt försiktig med linsen. - Projektor (med Linsskydd) Band (för Linsskydd) Fjärrkontroll med två AA-batterier S15i VGA-kabel Mjukt etui Strömkabel (US, UK, Europe) Snabbguide Bruksanvisning för Produktsäkerhets Lathund Garanti Filterlucka för användning upp och ned 3

4 Delarnas Namn Delarnas Namn Projektorn Fläkt ( 10) Lins ( 16, 45) Linsskydd ( 6, 16) Fram-höger sida Fokuseringsring ( 19) Fjärrsensor ( 8) Högtalare Höjdjusteringsknapp ( 12) Höjdreglage ( 12) Lamplucka ( 42) (Lampenhet under luckan.) 9, 10, 43) Kontrollknappar ( 5) Portar (Se nedan.) Undersidan Bak-vänster sida Strömbrytare ( 16, 17) AC-ingång ( 15) Höjdjusteringsknapp ( 12) Höjdreglage ( 12) Fläkt ( 10) RGB-port ( 14) Återstart-knapp ( 50) S-VIDEO-port ( 14) VIDEO-port ( 14) CONTROL-port ( 14) CONTROL K RGB S-VIDEO VIDEO AUDIO AUDIO-port ( 14) Kensington låsjack Portar NOTERA (*) Angående Omstartknappen: Denna projektor styrs av en intern mikroprocessor. Under vissa exceptionella omständigheter kan det hända att projektorn inte fungerar korrekt och mikroprocessorn måste startas om. Om så är fallet tryck på Omstartknappen med en cocktailpinne eller liknande och projektorn kommer att starta om, låt projektorn gå på tomgång och svalna i minst 10 minuter. Tryck endast på Omstartknappen under dessa exceptionella tillfällen. 4

5 Delarnas Namn Kontroller LAMP-indikator ( 48) TEMP-indikator ( 48) POWER-indikator ( 16, 17, 48) LAMP TEMP POWER INPUT INPUT-knapp ( 18) Markör-knappar 18~40) STANDBY/ON-knapp ( 16, 17) MENU STANDBY/ON Fjärrkontrollen SEARCH-knapp ( 19) RGB-knapp ( 18) VIDEO-knapp ( 18) ASPECT-knapp ( 19) STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK STANDBY/ON-knapp ( 16, 17) AUTO-knapp ( 20) BLANK-knapp ( 21) MAGNIFY ON-knapp ( 21) OFF-knapp ( 21) MAGNIFY ON OFF FREEZE VOLUME MUTE VOLUME-knapp ( 18) MUTE-knapp ( 18) -knapp ( 20) FREEZE-knapp ( 21) POSITION - + MENU Zoom + -knapp ( 19) - -knapp ( 19) POSITION-knapp ( 20) ENTER MENU-knapp ( 22) ESC-knapp ( 24) ESC RESET ( 18~40) ENTER-knapp ( 18~40) RESET-knapp ( 24) 5

6 Förberedelser Förberedelser Fastsättning av linsskyddet VARNING Sätt inte fast linsskyddet under eller direkt efter användning. Handhavande när projektorn är varm kan orsaka brännskador och/eller tekniskt fel på projektorn. Innan handhavande av projektorn se till att strömmen är avslagen, strömkabeln är utdragen och att projektorn har svalnat tillräckligt. För att undvika att tappa bort linsskyddet fäst det till projektorn med remmen. Vänd försiktigt projektorn så att undersidan kommer upp. 2. Fäst bandet vid ringen på projektorn. Bandring Band Band (1) (2) 3. Bandring Projektor (Undersidan) Fäst bandet vid ringen på linsskyddet. Bandring Linsskydd Band Band (1) (2) Bandring Bandring Bandring 4. Fäst linsskyddet på linsen på projektorn och vänd försiktigt projektorn tillbaka så att ovansidan kommer upp. 6

7 Förberedelser Isättning av batterierna VARNING Hantera alltid batterierna försiktigt och använd dem bara i överensstämmelse med anvisningarna. Felaktig användning kan leda till att batterierna exploderar, spricker eller läcker, vilket i sin tur kan leda till brand, skador och/eller nedsmutsning av miljön. användning med fjärrkontrollen. Blanda inte nya batterier med använda batterier, inte heller batterier av olika märke eller sort. Då du sätter i batterierna skall du kontrollera att plus- och minusterminalerna är korrekt placerade. Håll batterierna borta från barn och husdjur. Batterierna får ej laddas, kortslutas, lödas eller tas isär. Utsätt inte batterierna för eld eller väta. Förvara batterierna på en mörk, sval och torr plats. Utsätt inte batterierna för våld. Om du upptäcker en läcka på ett batteri, torka upp vätskan och byt ut batteriet. Om vätska från batteriet hamnar på hud eller kläder, skölj omedelbart med vatten. Följ gällande lagar för kassering av batterier. För att använda fjärrkontrollen sätt först i batterierna. Byt ut batterierna så snart fjärrkontrollen slutar fungerar korrekt. Ta ur batterierna från fjärrkontrollen och bevara dem på säker plats om du inte ska använda fjärrkontrollen under en längre tid. Ta bort batterilocket. Skjut batterilocket bakåt och ta bort det i pilens riktning. 2. Ta ur gamla batterier och/eller sätt i nya batterier. När du sätter i batterierna, lägg de två AA-batterierna med plus- och minuspolerna som det anges i fjärrkontrollen. 3. Stäng batterilocket. Skjut batterilocket i pilens riktning tills det fastnar med ett klick. 7

8 Förberedelser Användning av fjärrkontroll FÖRSIKTIGT Handha fjärrkontrollen varsamt. Felaktigt handhavande kan orsaka skada eller tekniskt fel. Tappa eller utsätt ej fjärrkontrollen för fysiska stötar. Utsätt ej fjärrkontrollen för väta eller placera den på fuktiga föremål. Ta ur batterierna från fjärrkontrollen och bevara dem på säker plats om du inte ska använda fjärrkontrollen under en längre tid. Ersätt batterierna så snart fjärrkontrollen slutar fungerar korrekt. Om ett starkt ljus som direkt solljus eller ljus från mycket nära håll (t.ex. en sluta att fungera. Vinkla projektorn så att ljus inte lyser direkt på projektorns fjärrsensor. Om ett starkt ljus som direkt solljus eller ljus från mycket nära håll (t.ex. en sluta att fungera. Vinkla projektorn så att ljus inte lyser direkt på projektorns fjärrsensor. Fjärrkontrollen fungerar med projektorns fjärrsensor. 30º 30º cirka 3 meter Räckvidden för fjärrsensorn är 3 meter inom en 60-graders vinkel (30 grader till vänster respektive höger om fjärrsensorn). Även en fjärrsignal som reflekteras på t.ex. skärmen kan fungera. Om det är svårt att sända en fjärrsignal direkt till sensorn så pröva detta. Eftersom fjärrkontrollen använder infraröda strålar för att sända signaler till projektorn (Klass 1 LED), ska du försäkra dig om att använda fjärrkontrollen i ett område som är fritt från hinder som skulle kunna blockera fjärrkontrollens utsignal till projektorn. 8

9 Förberedelser VARNING anslutning till det att projektorn använts. Handhavande när projektorn är varm kan orsaka brännskador och/eller tekniskt fel på projektorn. Innan handhavande av projektorn se till att strömmen är avslagen, strömkabeln är utdragen och att projektorn har svalnat tillräckligt. användande. Det är högre än det vanliga locket för att säkerställa god ventilering. Byt lock enligt nedan anvisningar. Koppla ur alla kontakter och adapters som är anslutna till projektorns portar. Vänd projektorn försiktigt så att linsen blir vänd uppåt. Var försiktig så att projektorn inte välter. Håll i projektorn hela tiden då den är vänd med linsen uppåt Vänd försiktigt projektorn så att undersidan kommer upp. 4. Klor Filterskydd för användning upp och ned 5. Flik Filterskydd för användning 9

10 Inställning Inställning VARNING Placera projektorn på ett stabilt och horisontellt underlag. Om den faller eller välter kan den orsaka skada och/eller skada projektorn. Och användning av en skadad projektor i sin tur kan resultera i brand och/eller elektrisk stöt. Placera inte projektorn på ett instabilt, lutande eller vibrerande underlag så som ett vingligt eller snett stöd. sådan installation. Och för takinstallation eller liknande konsultera med din återförsäljare innan installation. Projektorns höga temperatur kan orsaka brand, brännskada och/eller tekniskt fel på projektorn. Täpp inte för eller blockera projektorns ventilationshål. Se till att det är minst 30 cm fritt utrymme mellan sidorna på projektorn och närliggande föremål som väggar. Placera ej projektorn på metallunderlag eller underlag som ej tål värme. Placera ej projektorn på mattor, kuddar eller sängutrustning. Placera ej projektorn i direkt solljus eller nära varma objekt så som värmare. Täck inte för linsen eller ventilationshålen på projektorn. Ställ ingenting ovanpå projektorn. Ställ inte föremål som kan fastna eller täcka för undersidan på projektorn. Denna projektor har ventilationshål även på undersidan. väta eller fukt kan det resultera i brand, elektriska stötar och/eller tekniskt fel på projektorn. Placera inte projektorn i badrum eller utomhus. Ställ inte något som innehåller vätska nära projektorn. FÖRSIKTIGT ställs i sådan miljö kan det resultera i brand, elektriska stötar och/eller tekniskt fel på projektorn. Placera inte projektorn nära en luftfuktare, rökrum eller i köket. Ställ inte något som innehåller vätska nära projektorn. 10

11 Inställning Uppställning Se bilderna och tabellerna nedan för att avgöra skärmens storlek och projiceringsavstånd. Värdena som visas i tabellen är beräknade (±3%) för en skärm i fullstorlek: 800 x 600 (c) upp (c) ner (b) Vid 4:3 skärm 4:3 (a) (a) Skärmens storlek (b) Projektionsavstånd (c) Skärmens höjd [cm (tum)] [tum (m)] [m (tum)] ner upp 40 (1,0) 1,5 (60) 8,7 (3) 52,3 (21) 50 (1,3) 1,9 (75) 10,9 (4) 65,3 (26) 60 (1,5) 2,3 (90) 13,1 (5) 78,4 (31) 70 (1,8) 2,7 (105) 15,2 (6) 91,4 (36) 80 (2,0) 3,1 (121) 17,4 (7) 104,5 (41) 90 (2,3) 3,4 (136) 19,6 (8) 117,6 (46) 100 (2,5) 3,8 (151) 21,8 (9) 130,6 (51) 120 (3,0) 4,6 (182) 26,1 (10) 156,8 (62) 150 (3,8) 5,8 (227) 32,7 (13) 195,9 (77) 200 (5,1) 7,7 (303) 43,5 (17) 261,3 (103) 250 (6,4) 9,6 (380) 54,4 (21) 326,6 (129) 300 (7,6) 11,6 (456) 65,3 (26) 391,9 (154) Vid 16:9 skärm 16:9 (a) (a) Skärmens storlek (b) Projektionsavstånd (c) Skärmens höjd [cm (tum)] [tum (m)] [m (tum)] ner upp 40 (1,0) 1,7 (65) 1,2 (0) 48,6 (19) 50 (1,3) 2,1 (82) 1,5 (1) 60,8 (24) 60 (1,5) 2,5 (98) 1,8 (1) 72,9 (29) 70 (1,8) 2,9 (115) 2,1 (1) 85,1 (34) 80 (2,0) 3,3 (131) 2,4 (1) 97,2 (38) 90 (2,3) 3,8 (148) 2,7 (1) 109,4 (43) 100 (2,5) 4,2 (165) 3,0 (1) 121,6 (48) 120 (3,0) 5,0 (198) 3,6 (1) 145,9 (57) 150 (3,8) 6,3 (248) 4,4 (2) 182,3 (72) 200 (5,1) 8,4 (331) 5,9 (2) 243,1 (96) 250 (6,4) 10,5 (414) 7,4 (3) 303,9 (120) 300 (7,6) 12,6 (497) 8,9 (4) 364,7 (144) 11

12 Inställning Justera projektorns höjd VARNING nte projektorns höjd då den är på eller direkt efter användning. Handhavande när projektorn är varm kan orsaka brännskador och/ eller tekniskt fel på projektorn. Innan handhavande av projektorn se till att strömmen är avslagen, strömkabeln är utdragen och att projektorn har svalnat tillräckligt. FÖRSIKTIGT hålla ordentligt i projektorn kan den hända att den faller ner, välter, klämmer skador på projektorn och dig själv, håll alltid i projektorn då du använder höjdjusteringsknapparna för att justera höjdreglagen. plant. Du kan använda höjdreglagen för att utföra justera för om ytan som du ska ställa projektorn på är ojämn eller om du behöver justera projiceringsvinkeln. Det går att justera höjdreglagen mellan 0 och 9 grader. 2. Höjdreglage Höjdjusteringsknappar Tryck och håll in höjdjusteringsknapparna under det att du håller i projektorn. Lyft eller sänk projektorn till önskad höjd och släpp sedan höjdjusteringsknapparna. Då du frigör höjdjusteringsknapparna fastnar höjdreglagen i rätt läge. 3. höjdreglagen manuellt. 12

13 Inställning Anslutning av apparaterna FÖRSIKTIGT projektorn. Om du försöker ansluta en strömförande anläggning till projektorn kan extremt höga ljud avges och andra fel uppstå som leder tilltekniskt fel och/ eller skador på komponenten och/eller projektorn. Vissa kablar måste användas med kärna. En för lång kabel kan komma att påverka bildkvalitén negativt. Konsultera med din återförsäljare för närmare detaljer. För kablar med kärna bara i en ände ska du ansluta änden med kärna till projektorn. tekniskt fel och/eller skador på komponenten och/eller projektorn. NOTERA När du försöker ansluta en bärbar dator till projektorn försäkra dig om att aktivera dess RGB-utgång för yttre bilder (ställ in den bärbara datorn på CRT-display eller på samtidig visning av LCD- och CRT-displayer). För mer information om hur man gör det se den bärbara datorns bruksanvisning. Fäst skruvarna på kontakterna och dra åt dem. dessa lägen kan vara omöjlig med denna projektor. För vissa RGB-ingångslägen kan man behöva använda MAC-adaptern som säljes separat. Då bildupplösningen ändras på en dator, beroende på ingången, kan den automatiska regleringsfunktionen ta extra tid och kanske inte avslutas. I så fall kan det hända att du inte ser en kontrollruta för val av "Ja/Nej" för den nya upplösningen i Windows. I detta fall går upplösningen tillbaka till ursprungsvärdet. I vissa fall kan det vara rekommendabelt att använda andra CRT- eller LCD-monitors för ändring av upplösningen. Om Plug-and-Play kapaciteten Plug-and-Play är ett system som består av datorn, dess operativa system och periferiska apparater (t.ex. displayenheter). Denna projektor är kompatibel med VESA DDC 2B. Plug-and-Play kan uppnås genom att ansluta denna projektor till datorer som är kompatibla med VESA DDC (datavisningsskärm). Använd denna funktion genom att ansluta den medföljande RGB-kabeln till RGB-porten (DDC 2B kompatibel). Plug-and-Play kan fungera felaktigt om du försöker utföra andra typer av anslutningar. Använd standarddrivrutiner i din dator eftersom denna projektor är en Plugand-Play monitor. 13

14 Inställning Exempel på anslutning till en dator Ljudkabel (stereo-mini) RS-232C-kabel RGB-kabel Audioutgång RGButgång RS-232C CONTROL K RGB S-VIDEO VIDEO AUDIO Exempel på anslutning till en VCR/DVD-spelare Ljudkabel (stereo-mini) Videokabel Audioutgång Videoutgång CONTROL RGB S-VIDEO VIDEO AUDIO K Ljudkabel (stereo-mini) S-videokabel Audioutgång S-videoutgång CONTROL RGB S-VIDEO VIDEO AUDIO K Ljudkabel (stereo-mini) Komponentvideokabel Audioutgång Komponentvideoutgång CONTROL K RGB S-VIDEO VIDEO AUDIO 14

15 Inställning Anslutning av nätsladden VARNING Var extra försiktig då du ansluter nätsladden eftersom felaktiga eller defekta anslutningar kan leda till brand och/eller elektrisk stöt. Använd bara den nätsladd som medföljde projektorn. Om den är skadad vänd dig till din återförsäljare för att få en hel sladd. nätsladden. trestiftskontakten. Innan anslutning se till att strömbrytare står i läge AV (sidan markerad O är nedtryckt). Strömbrytare AC-ingång Stickkontakt på nätsladden 2. Anslut nätsladdens kontakt till AC-ingången på projektorn. Anslut nätsladdens kontakt ordentligt till uttaget. 15

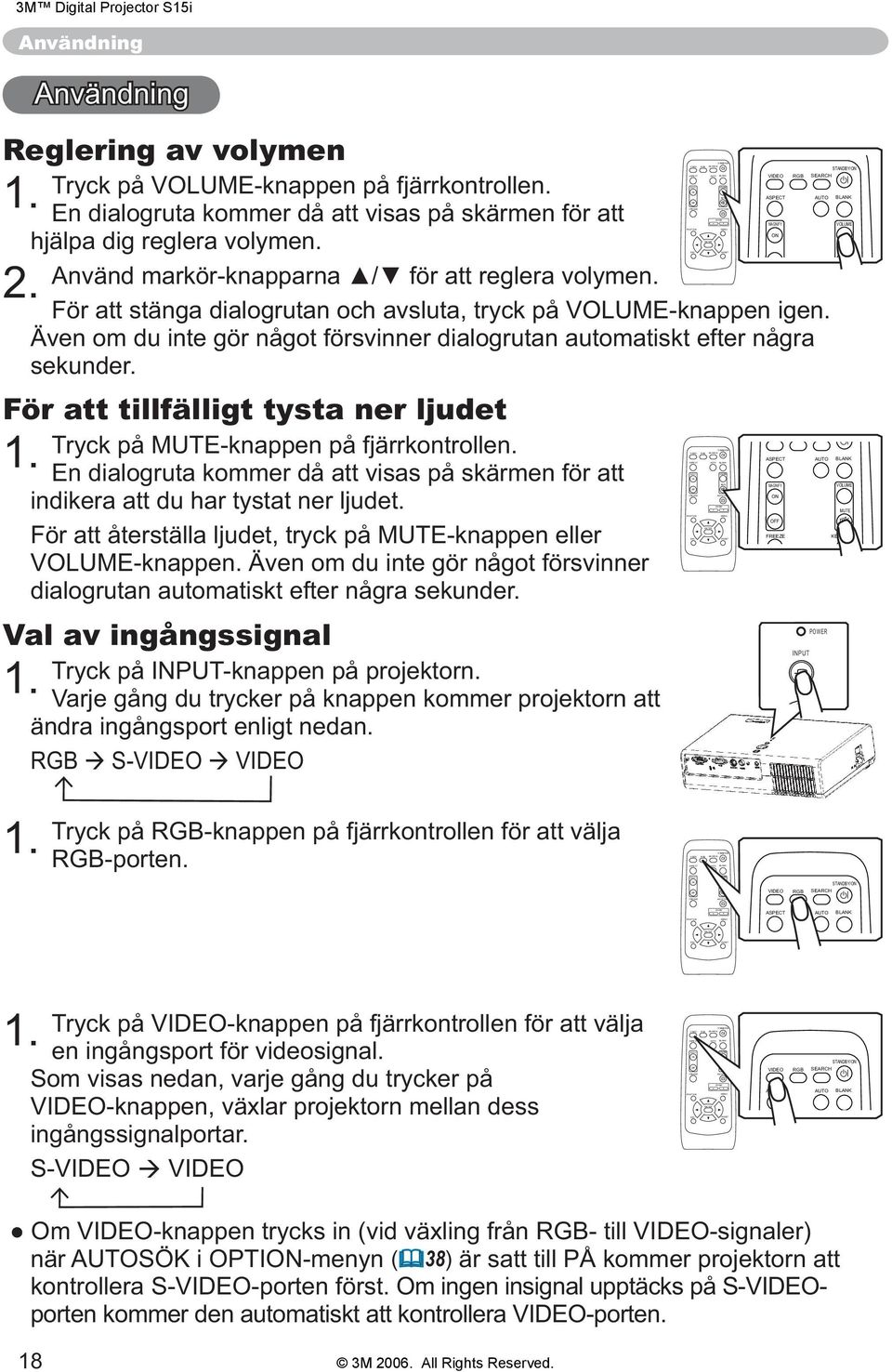

16 ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO STANDBY/ON BLANK VOLUME MUTE MENU RESET 3M Digital Projector S15i Ström PÅ/AV Ström PÅ/AV Påkoppling av strömmen VARNING Då strömmen är PÅ, utsänds ett starkt ljus. Titta aldrig rakt mot objektivet eller mot projektorns lufthål. NOTERA Sätt på strömmen i rätt ordning. Sätt på projektorn innan du sätter på de anslutna apparaterna. VIDEO RGB SEARCH LAMP TEMP POWER POWER-indikator - + STANDBY/ONknappen INPUT MENU STANDBY/ON Strömbrytare 2. Se till att nätkabeln är ordentligt ansluten till projektorn och vägguttaget. Öppna linsskyddet och ställ strömbrytaren i läge PÅ. POWER-indikatorn kommer att tändas med ett fast orange ljus. Vänta några sekunder innan du fortsätter då det dröjer några sekunder innan knapparna börjar fungera. POWER (Fast orange) 3. Tryck på STANDBY/ON-knappen på projektorn eller fjärrkontrollen. Projektorlampan kommer att tändas och POWER-indikatorn kommer att börja blinka grön. När strömmen är helt på kommer indikatorn att sluta blinka och lysa med fast grönt ljus. POWER (Blinkande grönt) POWER (Fast grönt) För att projicera en bild, välj en ingångssignal enligt instruktionerna "Val av Ingångssignal" ( 18). 16

17 Avstängning av strömmen Ström PÅ/AV NOTERA Stäng av strömmen i rätt ordning. Stäng av strömmen till projektorn efter det att du slagit av de anslutna apparaterna. Utom i nödfall, när du stänger av projektorn följ följande förfarande under Avstängning av strömmen, och dra inte ur nätkabeln förrän allt är slutfört. Bortseende från detta kan resultera i skada på elektroderna och att lampan inte går att tända. Denna projektor styrs av en intern mikroprocessor. Under mycket speciella omständigheter kan det förekomma att projektorn inte fungerar korrekt även avseende avstängning av strömmen. Om detta inträffar tryck på återstart-knappen ( 4) med en nål eller motsvarande. Efter att ha kontrollerat att strömindikatorn lyser med ett fast orange sken, sätt strömbrytaren i läge AV. Tryck endast på återstart-knappen i dessa undantagsfall. När strömförsörjningen bryts på grund av ett strömavbrott eller med återstartknappen, se till att låta projektorn svalna i minst 10 minuter. Tryck på STANDBY/ON-knappen på projektorn eller fjärrkontrollen. Meddelandet "Kraft från?" visas på skärmen i ungefär 5 sekunder. 2. Kraft från? Tryck på STANDBY/ON-knappen på projektorn eller fjärrkontrollen igen medan meddelandet visas på skärmen. Projektorlampan slocknar och POWER-indikatorn börjar blinka orange. POWER-indikatorn slutar att blinka och börjar lysa orange då avkylningen av lampan är klar. POWER (Blinkande orange) 3. POWER (Fast orange) Se till att POWER-indikatorn lyser med ett fast orange ljus, ställ strömbrytaren i läge AV. POWER-indikatorn kommer då att slockna. Sätt inte strömbrytaren i läge AV när POWER-indikatorn är grön eller blinkar. POWER (Fast orange) 4. Stäng linsskyddet. För säkerhets skull dra ur nätkabeln från väggen om projektorn inte skall användas under en längre tid. 17

18 STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET 3M Digital Projector S15i Användning Användning Reglering av volymen VIDEO RGB SEARCH Tryck på VOLUME-knappen på fjärrkontrollen. ASPECT AUTO En dialogruta kommer då att visas på skärmen för att - MAGNIFY ON hjälpa dig reglera volymen. 2. För att stänga dialogrutan och avsluta, tryck på VOLUME-knappen igen. Även om du inte gör något försvinner dialogrutan automatiskt efter några sekunder. För att tillfälligt tysta ner ljudet Tryck på MUTE-knappen på fjärrkontrollen. En dialogruta kommer då att visas på skärmen för att indikera att du har tystat ner ljudet. För att återställa ljudet, tryck på MUTE-knappen eller VOLUME-knappen. Även om du inte gör något försvinner dialogrutan automatiskt efter några sekunder. Val av ingångssignal Tryck på INPUT-knappen på projektorn. Varje gång du trycker på knappen kommer projektorn att ändra ingångsport enligt nedan. RGB S-VIDEO VIDEO Tryck på RGB-knappen på fjärrkontrollen för att välja RGB-porten. - MAGNIFY ON OFF FREEZE STANDBY/ON BLANK VOLUME MUTE ASPECT AUTO BLANK INPUT POWER VOLUME MUTE STANDBY/ON VIDEO RGB SEARCH - ASPECT AUTO BLANK Tryck på VIDEO-knappen på fjärrkontrollen för att välja en ingångsport för videosignal. Som visas nedan, varje gång du trycker på VIDEO-knappen, växlar projektorn mellan dess ingångssignalportar. S-VIDEO VIDEO - STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK när AUTOSÖK i OPTION-menyn ( 38) är satt till PÅ kommer projektorn att kontrollera S-VIDEO-porten först. Om ingen insignal upptäcks på S-VIDEOporten kommer den automatiskt att kontrollera VIDEO-porten. 18

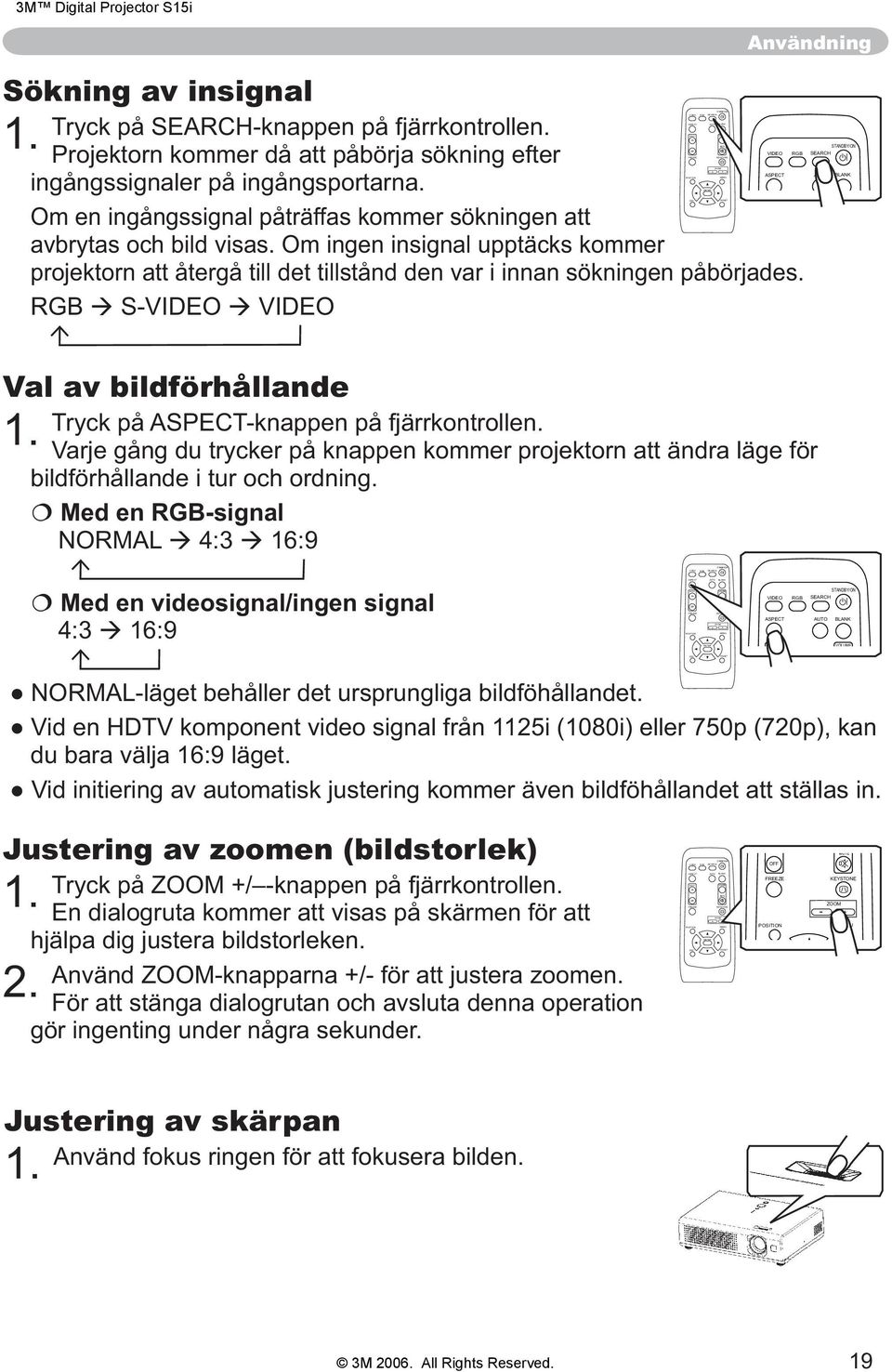

19 STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET 3M Digital Projector S15i Sökning av insignal Tryck på SEARCH-knappen på fjärrkontrollen. Projektorn kommer då att påbörja sökning efter - ASPECT ingångssignaler på ingångsportarna. Om en ingångssignal påträffas kommer sökningen att avbrytas och bild visas. Om ingen insignal upptäcks kommer projektorn att återgå till det tillstånd den var i innan sökningen påbörjades. RGB S-VIDEO VIDEO Användning STANDBY/ON VIDEO RGB SEARCH AUTO BLANK Val av bildförhållande Tryck på ASPECT-knappen på fjärrkontrollen. Varje gång du trycker på knappen kommer projektorn att ändra läge för bildförhållande i tur och ordning. Med en RGB-signal 4:3 16:9 Med en videosignal/ingen signal 4:3 16:9 - STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY VOLUME du bara välja 16:9 läget. Justering av zoomen (bildstorlek) 2. Tryck på +/ -knappen på fjärrkontrollen. En dialogruta kommer att visas på skärmen för att hjälpa dig justera bildstorleken. Använd -knapparna +/- för att justera zoomen. För att stänga dialogrutan och avsluta denna operation gör ingenting under några sekunder. - OFF FREEZE POSITION - MUTE + MENU Justering av skärpan Använd fokus ringen för att fokusera bilden. 19

20 STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET 3M Digital Projector S15i Användning Användning av den automatiska justeringsfunktionen Korrigering av trapetsoid deformering Tryck på AUTO-knappen på fjärrkontrollen. ASPECT AUTO BLANK Med en RGB-signal - MAGNIFY VOLUME Vertikal position, horisontal position, horisontal fas, förhållande och horisontal storlek justeras automatiskt. Försäk- ON ra dig om att applikationsfönstret är inställt på maximal storlek innan du använder denna funktion. Det kan förekomma att mörka bilder inte justeras korrekt. Använd en ljus skärm vid justeringen. Med en videosignal S-VIDEOS- VIDEO: Ignaltypen som bäst passar för respektive ingångssignal, vertikal position, horisontal position fas och förnållande justeras automatiskt. COMPONENT: Vertikal position, horisontal position, klockfas och förhållande justeras automatiskt. Denna funktion är tillgänglig bara om AUTO är valt i menyn VIDEOFORMAT. Se sidan ( 32) i denna bruksanvisning. av denna funktion. förekomma att den inte fungerar korrekt med vissa ingångssignaler. Reglering av bildens läge Tryck på POSITION-knappen på fjärrkontrollen. POSITION indikatorn kommer att visas på skärmen 2. bildens läge. STANDBY/ON VIDEO RGB SEARCH Om du vill återställa bildens läge tryck på RESET-knappen under regleringen. Tryck på POSITION-knappen igen för att stänga dialogrutan och avsluta denna operation. Även om du inte gör något försvinner dialogrutan automatiskt efter några sekunder. linje syns utanför bilden. MAGNIFY VOLUME ON Tryck på -knappen på fjärrkontrollen. MUTE OFF - En dialogruta kommer då att visas på skärmen för att FREEZE hjälpa dig korrigera deformeringen. 2. deformeringen. Tryck på -knappen igen för att stänga dialogrutan och avsluta denna operation. Även om du inte gör något, försvinner dialogrutan automatiskt efter några sekunder. typer av ingångssignaler POSITION ENTER - + MENU

21 STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET 3M Digital Projector S15i Användning av delförstoringsfunktionen För att frysa bilden på skärmen Användning ASPECT AUTO BLANK MAGNIFY VOLUME Tryck på MAGNIFY ON-knappen på fjärrkontrollen. ON MUTE - FÖRSTORA indikeras på skärmen (även om OFF FREEZE användning), och projektorn går över till FÖRSTORA-läget. 2. avsluta zoomområdet tryck på POSITION-knappen igen. Tryck på MAGNIFY OFF-knappen på fjärrkontrollen för att gå ut ur FÖRSTORA-läget och återställa skärmen till normalt läge. inställningarna för visning ändras (automatisk justering, etc.). FÖRSTORA-läget kommer denna att återställas när du lämnar detta läge. MUTE OFF Tryck på FREEZE-knappen på fjärrkontrollen. FREEZE - FRYS -indikatorn kommer att visas på skärmen och projektorn går in i FRYS-läge. För att gå ur FRYS-läge och återställa skärmen till normalläge, tryck på FREEZE-knappen igen. STANDBY/ON, SEARCH, RGB, VIDEO, BLANK, AUTO, ASPECT, VOLUME, MUTE,, POSITION eller MENU-knapparna på antingen projektorn eller fjärrkontrollen trycks ner. möjligen förbli som efterbild. Låt inte projektorn vara i FRYS-läge alltför länge. MAGNIFY ON VOLUME För att göra skärmen tillfälligt tom STANDBY/ON Tryck på BLANK-knappen på fjärrkontrollen. VIDEO RGB SEARCH - ASPECT AUTO BLANK Ingångssignalens skärmbild stängs av och skärmen MAGNIFY VOLUME blir tom. Se vidare instruktioner under avsnittet BLANK i SKÄRMBILD-menyn ( 35). För att ta bort den tomma skärmen och återgå till ingångssignalens skärmbild tryck på BLANK-knappen igen. eller när en knapp på antingen projektorn eller fjärrkontrollen trycks ner. 21

22 ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO STANDBY/ON BLANK VOLUME MUTE MENU RESET 3M Digital Projector S15i Flerfunktionsinställningar Flerfunktionsinställningar NOTERA Oavsett beskrivningarna i denna manual kan det förekomma att dessa funktioner inte fungerar som de skall med vissa insignaler. Användning av menyfunktionerna Denna projektor har följande menyer: BILD, VISA, INSIGNAL, INSTÄLL., SKÄRMBILD, OPTION och ENKEL MENY. Varje meny handhas på samma sätt. Förfaringssättet i dessa menyer är som följer. VIDEO RGB SEARCH POSITION MENU MENU-knapp Markör-knappar ESC ENTER RESET ENTER-knapp RESET-knapp ESC-knapp För att visa en meny Tryck MENU-knappen på fjärrkontrollen eller någon av markör-knapparna ENKEL MENY fram. För att välja önskad meny Under den Detaljerade menyn när någon meny redan är vald och du vill välja ESC-knappen innan du väljer meny. MENU STANDBY/ON ENKEL MENY ENKEL MENY BILDFÖRH. LÄGE LJUSSTYRKA KONTRAST FÄRG FÄRGTON SKÄRPA LJUDNIVÅ SPEGLING ÅTERSTÄLL FILTERTID SPRÅK 4: ENGLISH Gå till Detaljerad meny... BILDFÖRH. LÄGE LJUSSTYRKA KONTRAST FÄRG FÄRGTON SKÄRPA LJUDNIVÅ SPEGLING ÅTERSTÄLL FILTERTID SPRÅK 4: ENGLISH Gå till Detaljerad meny... ENTER MENY [RGB] BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY LJUSSTYRKA KONTRAST GAMMA FÄRGTEMP. FÄRG FÄRGTON SKÄRPA PROGRESSIV MITT MINNE :VÄLJ DEFAULT 1 HÖG AV SPAR1 Detaljerad MENY ENKEL MENY ENKEL MENY 22

23 Flerfunktionsinställningar menyn) MENY [RGB] :VÄLJ MENY [RGB] :VÄLJ MENY [RGB] :VÄLJ BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY LJUSSTYRKA KONTRAST GAMMA FÄRGTEMP. FÄRG FÄRGTON SKÄRPA PROGRESSIV MITT MINNE DEFAULT 1 HÖG AV SPAR1 BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY LJUDNIVÅ SPEGLING VOLYM ENTER BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY LJUDNIVÅ SPEGLING VOLYM Detaljerad MENY (BILD) Detaljerad MENY (INSTÄLL.) INSTÄLL.-menyn i Detaljerad MENY 3. (3) Detaljerad MENY (BILD MENY [RGB] BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY LJUSSTYRKA KONTRAST GAMMA FÄRGTEMP. FÄRG FÄRGTON SKÄRPA PROGRESSIV MITT MINNE :VÄLJ DEFAULT 1 HÖG AV SPAR1 Detaljerad MENY (BILD) MENY [RGB] BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY ENTER ENKEL MENY För att välja önskat alternativ (1) Vid ENKEL MENY (t.ex. ) :VÄLJ Gå till Enkel meny... Detaljerad MENY (ENKEL MENY) ENKEL MENY BILDFÖRH. LÄGE LJUSSTYRKA KONTRAST FÄRG FÄRGTON SKÄRPA LJUDNIVÅ SPEGLING ÅTERSTÄLL FILTERTID SPRÅK 4: ENGLISH Gå till Detaljerad meny... ENKEL MENY BILDFÖRH. LÄGE LJUSSTYRKA KONTRAST FÄRG FÄRGTON SKÄRPA LJUDNIVÅ SPEGLING ÅTERSTÄLL FILTERTID SPRÅK 4: ENGLISH Gå till Detaljerad meny... BILDFÖRH. är valt ENKEL MENY BILDFÖRH. LÄGE LJUSSTYRKA KONTRAST FÄRG FÄRGTON SKÄRPA LJUDNIVÅ SPEGLING ÅTERSTÄLL FILTERTID SPRÅK 4: ENGLISH Gå till Detaljerad meny... är valt (2) Vid Detaljerad Meny (t.ex. ) MENY [RGB] :VÄLJ MENY [RGB] :VÄLJ BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY LJUDNIVÅ SPEGLING VOLYM BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY LJUDNIVÅ SPEGLING VOLYM ENTER är valt 23

24 Flerfunktionsinställningar 4. Förfarande Följ följande anvisningar för respektive fall. Generellt, För att återgå till föregående meny 5. (1) MENY [RGB] :VÄLJ MENY [RGB] :VÄLJ BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY LJUDNIVÅ SPEGLING VOLYM ESC BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY LJUDNIVÅ SPEGLING VOLYM INSTÄLL MENY i Detaljerad MENY Huvudmenyn i Detaljerad MENY MENY [RGB] :VÄLJ ESC BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY LJUDNIVÅ SPEGLING VOLYM Dialog för INSTÄLL.-meny För att återställa (1) Varje menyval Tryck på RESET-knappen utan att lämna aktuellt menyval. (2) Menyval i ENKEL MENY (vid ett tillfälle) återställning kommer fram. (3) Menyval i Detaljerad MENY Tryck på RESET-knappen medan du pekar på menynamnet. Dialogen för återställning kommer fram. Notera att funktioner som utförs samtidigt med förfarandet (t.ex. SPRÅK, H FAS, etc.) inte återställs. För att stänga menyn Tryck på MENU-knappen igen. Även om du inte gör någonting kommer ovan förfarande att avslutas och menyn försvinna automatiskt efter cirka 10 sekunder BILD ÅTERSTÄLL ANNULLERA 24

25 Flerfunktionsinställningar ENKEL MENY Med ENKEL MENY:n kan du utföra de funktioner som anges i tabellen nedan. eller fjärrkontrollen. Utför sedan varje operation i enlighet med instruktionerna i tabellen. ENKEL MENY BILDFÖRH. LÄGE LJUSSTYRKA KONTRAST FÄRG FÄRGTON SKÄRPA LJUDNIVÅ SPEGLING ÅTERSTÄLL FILTERTID SPRÅK 4: ENGLISH Gå till Detaljerad meny... Menyval BILDFÖRH Beskrivning bildförhållande. Se menyvalet BILDFÖRH. under menyn BILD ( 30, 19). Se menyvalet under menyn INSTÄLL. ( 34, 19). deformeringen. Se menyvalet under menyn INSTÄLL. ( 34, 20). bildtyp är en kombination av GAMMA ( 27) och FÄRGTEMP ( 28). Välj lämplig inställning med hänsyn till vald ingångssignal. BIO DYNAMISK LÄGE LJUSSTYRKA KONTRAST FÄRG FÄRGTON : (FÄRGTEMP. = MEDIUM) + (GAMMA = #1 DEFAULT) BIO: (FÄRGTEMP. = LÅG) + (GAMMA = #2 DEFAULT) DYNAMISK: (FÄRGTEMP. = HÖG) + (GAMMA = #3 DEFAULT) När inställningarna av GAMMA och FÄRGTEMP. skiljer sig från de förinställda värdena ovan kommer inställningen för LÄGE att visa PERSONLIG. Se menyvalet LJUSSTYRKA under menyn BILD ( 27). Se menyvalet KONTRAST under menyn BILD ( 27). Se menyvalet FÄRG under menyn BILD ( 28). Detta menyval är endast tillgängligt när video är valt som insignal. Se menyvalet FÄRGTON under menyn BILD ( 28). Detta menyval är endast tillgängligt när video är valt som insignal. 25

26 Flerfunktionsinställningar ENKEL MENY (fortsätter) Menyval SKÄRPA LJUDNIVÅ SPEGLING ÅTERSTÄLL FILTERTID SPRÅK Gå till Detaljerad meny... Beskrivning Se menyvalet SKÄRPA under menyn BILD ( 28). Se menyvalet LJUDNIVÅ under menyn INSTÄLL. ( 34). Se menyvalet SPEGLING under menyn INSTÄLL.( 34). Vid utförande av detta menyval återställs alla val gjorda under ENKEL MENY utom FILTERTID och SPRÅK.. ( 24) En dialogruta visas för att bekräfta ditt val. Välj ÅTERSTÄLL genom Se menyvalet FILTERTID under menyn OPTION ( 39). Se menyvalet SPRÅK under menyn SKÄRMBILD. ( 35) från ENKEL MENY till Detaljerad MENY. ( 22) Används för att använda menyerna BILD, VISA, INSIGNAL, INSTÄLL., SKÄRMBILD eller OPTION. 26

27 Flerfunktionsinställningar BILD Meny Med BILD-menyn kan du utföra de funktioner som anges i tabellen nedan. projektorn eller fjärrkontrollen, eller på ENTER-knappen på fjärrkontrollen för att fortsätta. Utför sedan varje operation i enlighet med instruktionerna i följande tabell. MENY [RGB] BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY LJUSSTYRKA KONTRAST GAMMA FÄRGTEMP. FÄRG FÄRGTON SKÄRPA PROGRESSIV MITT MINNE :VÄLJ DEFAULT 1 HÖG AV SPAR1 Menyval LJUSSTYRKA KONTRAST Beskrivning Mörk Svag #1 DEFAULT #1 PERSONLIG #2 DEFAULT #3 PERSONLIG #3 DEFAULT #2 PERSONLIG #1 #2 #3 GAMMA DEFAULT PERSONLIG DEFAULT PERSONLIG DEFAULT PERSONLIG GAMMA För att justera #1 PERSONLIG, #2 PERSONLIG, #3 PERSONLIG Välj en av PERSONLIG lägena och En dialogruta för att hjälpa dig justera inställningen kommer fram. Denna funktion är användbar när du vill GAMMA [PERSONLIG 1] 7 8 Användande av testmönster Du kan välja att visa ett testmönster för att kontrollera resultatet av dina inställningar genom att trycka på ENTER-knappen. Varje gång du trycker på ENTER-knappen kommer testmönstret att ändras enligt nedan. Inget mönster Gråskala 9 steg Ramp Gråskala 15 steg De åtta staplarna motsvarar de åtta nivåerna på testmönstret undantaget den mörkaste nivån längst till vänster. Om du vill justera ton nummer två från vänster använd justeringsstapel 1. Den mörkaste tonen längst till vänster kan ej justeras med justeringsstaplarna. 27

28 Flerfunktionsinställningar BILD Meny (fortsätter) Menyval Välj läge för färgtemperatur med HÖG MEDIUM PERSONLIG LÅG Beskrivning FÄRGTEMP. [RGB] HÖG OFFSET MEDIUM LÅG PERSONLIG R G B :VÄLJ GAIN R G B FÄRGTEMP. FÄRG FÄRGTON SKÄRPA För att justera PERSONLIG ENTER : ENTER-knappen. En dialogruta kommer fram OFFSET GAIN R G B R G B för att hjälpa dig justera OFFSET och/eller GAIN inställningarna för PERSONLIG inställning. OFFSET justering ändrar färgintensiteten för alla färgtoner på testmönstret. FÄRGTEMP. GAIN justeringen påverkar mest intensiteten på de ljusare tonerna på testmönstret. -knapparna. Användande av testmönster Du kan välja att visa ett testmönster för att kontrollera resultatet av dina inställningar genom att trycka på ENTER-knappen. Varje gång du trycker på ENTER-knappen kommer testmönstret att ändras enligt nedan. Inget mönster Gråskala 9 steg Ramp Gråskala 15 steg Stark Svag Detta menyval är endast tillgängligt när video är valt som insignal. Grön Röd Detta menyval är endast tillgängligt när video är valt som insignal. Klar Diffus 28

29 Flerfunktionsinställningar BILD Meny (fortsätter) Menyval PROGRESSIV MITT MINNE Beskrivning TV FILM AV en VIDEO-ingång, en S-VIDEO-ingång eller en komponent videoingång med en 525i- (480i) eller 625i- (576i) signal. Då du väljer TV eller FILM blir skärmbilden tydligare. FILM-läget kan anpassas till 2-3 Pull-Down systemet för konvertering. (ej anpassad för 2:2-matning) Men dessa kan förorsaka en viss defekt (till exempel, en oregelbunden linje) i bilden vid föremål som rör sig snabbt. I så fall ska du välja AV, även om det gör att skärmbilden blir otydligare. LADDA1 LADDA2 LADDA3 LADDA4 SPAR1 SPAR2 SPAR3 SPAR4 Denna projektor har 4 numrerade minnen för inställningar. Operationerna LADDA1, LADDA2, LADDA3 eller LADDA4 återkallar sparad information med motsvarande nummer och reglerar bilden automatiskt enligt informationen. Operationerna SPAR1, SPAR2, SPAR3 eller SPAR4 används för att spara aktuell information i minnet med motsvarande nummer. 29

30 Flerfunktionsinställningar VISA Meny Med VISA-menyn kan du utföra de funktioner som anges i tabellen nedan. projektorn eller fjärrkontrollen, eller på ENTER-knappen på fjärrkontrollen för att fortsätta. Utför sedan varje operation i enlighet med instruktionerna i följande tabell. MENY [RGB] BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY :VÄLJ BILDFÖRH. 4:3 ÖVERSVEP 5 V POSITION 25 H POSITION 142 HFAS 16 H STORLEK 1344 AUTOJUSTERING UTFÖR Menyval BILDFÖRH. ÖVERSVEP V POSITION H POSITION H FAS Beskrivning Med en RGB-signal 4:3 16:9 Med en videosignal/ingen signal 4:3 16:9 behåller ingångssignalens ursprungliga bildförhållande. Vid en HDTV komponent video signal från 1125i (1080i) eller 750p (720p), är detta menyval inte valbart. Vid start av autojustering startas justering av bildförhållandet. Stor (Minskar bilden) Liten (Förstorar bilden) Detta menyval är endast tillgängligt när video är valt som insignal. Om denna reglering är för stor, kan en viss bildförsämring uppträda i bildens kanter. Om detta händer ska du reglera åt Liten. Numret som visas på menyn under justeringen är endast som referens och kan avvika från det exakta bildförhållandet. Upp Ned Vänster Höger -knapparna. Höger Vänster Detta menyval är endast tillgängligt när RGB eller komponent video är valt som insignal. 30

31 Flerfunktionsinställningar VISA Meny (fortsätter) Menyval H STORLEK AUTOJUSTERING UTFÖR Beskrivning Stor Liten Detta menyval är endast tillgängligt när RGB är valt som insignal. Om denna reglering är överdriven kan det hända att bilden inte visas korrekt. Om så är fallet återställ justeringen genom att trycka på RESET-knappen under denna operation. Då detta menyval väljs utförs den automatiska justeringen. Med en RGB-signal Vertikal position, horisontal position, horisontal fas, förhållande och horisontal storlek justeras automatiskt. Försäkra dig om att applikationsfönstret är inställt på maximal storlek innan du använder denna funktion. Det kan förekomma att mörka bilder inte justeras korrekt. Använd en ljus skärm vid justeringen. Med en videosignal S-VIDEOS- VIDEO: Ignaltypen som bäst passar för respektive ingångssignal, vertikal position, horisontal position fas och förnållande justeras automatiskt. COMPONENT: Vertikal position, horisontal position, klockfas och förhållande justeras automatiskt. Denna funktion är tillgänglig bara om AUTO är valt i menyn VI- DEOFORMAT. Se sidan ( 32) i denna bruksanvisning. tiskt oberoende av denna funktion. Denna operation tar cirka 10 sekunder. Med vissa signaler kan det hända att denna funktion inte fungerar riktigt som den ska. 31

32 Flerfunktionsinställningar INSIGNAL Meny Med INSIGNAL-menyn kan du utföra de funktioner som anges i tabellen nedan. projektorn eller fjärrkontrollen, eller på ENTER-knappen på fjärrkontrollen för att fortsätta. Utför sedan varje operation i enlighet med instruktionerna i följande tabell. MENY [RGB] BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY FÄRGZON VIDEOFORMAT BILDLÅS INFORMATION :VÄLJ AUTO AUTO AV Menyval FÄRGZON VIDEOFORMAT Beskrivning AUTO RGB SMPTE240 REC709 REC601 Detta menyval är endast tillgängligt när RGB eller komponent video är valt som insignal. Då du väljer AUTO, väljs automatiskt optimalt läge. AUTO operationen kanske inte fungerar riktigt vid vissa signaler. Om så är fallet kan det vara lämpligt att välja ett passande läge utom AUTO. AUTO NTSC PAL SECAM N-PAL M-PAL NTSC4.43 Detta menyval utförs bara vid signal från VIDEO-ingången eller signaltypen automatiskt även om du inte väljer AUTO oberoende av detta menyval. Då du väljer AUTO väljs automatiskt optimalt läge. Med vissa signaler kan det hända att AUTO funktionen inte fungerar riktigt som den ska. Om bilden blir ostabil (t.ex. en oregelbunden bild, avsaknad av färger) ska du välja läge enligt ingångssignalen. 32

33 Flerfunktionsinställningar INSIGNAL Meny (fortsätter) Menyval BILDLÅS Beskrivning PÅ AV Denna funktion utförs bara vid en RGB-signal med en vertikal frekvens på 50 till 72 Hz. Då du väljer PÅ visas rörliga bilder mjukare. Denna funktion kan leda till en viss bildförsämring. Om så är fallet välj AV. Då denna funktion väljs öppnas dialogrutan INSIGNAL INFORMATION. Den visar information om aktuell ingång. INFORMATION INSIGNAL-INFORMATION RGB BILDLÅS INSIGNAL-INFORMATION S-VIDEO SECAM AUTO Meddelandet BILDLÅS betyder att bildlåset är aktivt ( 33). Detta menyval kan inte väljas vid avsaknad av signal. 33

34 Flerfunktionsinställningar INSTÄLLNINGS Meny Med INSTÄLL.-menyn kan du utföra de funktioner som anges i tabellen nedan. projektorn eller fjärrkontrollen, eller på ENTER-knappen på fjärrkontrollen för att fortsätta. Utför sedan varje operation i enlighet med instruktionerna i följande tabell. MENY [RGB] BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY LJUDNIVÅ SPEGLING VOLYM :VÄLJ Menyval LJUDNIVÅ Beskrivning Stor Liten I ovankant I nederkant Den justerbara området för denna funktion beror på vilken typ av ingångssignal som används. Vid vissa typer av signaler fungerar denna funktion inte fullt ut. Då du väljer V:INTERT eller H&V:INVERT i menyvalet SPEGLING kan det förekomma att denna funktion inte fungerar om projektorn lutar eller är vinklad nedåt. SÄNKT Då SÄNKT är valt, minskas akustiskt brus och skärmens ljusstyrka. SPEGLING VOLYM H:INVERT. V:INVERT. H&V:INVERT Hög Låg 34

35 Flerfunktionsinställningar SKÄRMBILDS Meny Med SKÄRMBILD-menyn kan du utföra de funktioner som anges i tabellen nedan. projektorn eller fjärrkontrollen, eller på ENTER-knappen på fjärrkontrollen för att fortsätta. Utför sedan varje operation i enlighet med instruktionerna i följande tabell. MENY [RGB] BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY SPRÅK MENYLÄGE OSD LJUS BLANK UPPSTART MinSkärm MinSkärm Lås MEDDELANDE :VÄLJ ENGLISH 5 SVART ORIGINAL AV PÅ Menyval Beskrivning ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO SPRÅK NORSK NEDERLANDS PORTUGUÊS SVENSKA SUOMI POLSKI TÜRKÇE MENYLÄGE OSD LJUS BLANK För att avsluta denna operation tryck MENU-knappen eller låt bli att utföra några justeringar i 10 sekunder. Ljus Mörk Blank skärm är skärmen som visas vid tillfällig nedsläckning av skärmen ( 21). Den visas genom att trycka på BLANK-knappen. MinSkärm ORIGINAL BLÅ VIT SVART MinSkärm är den skärm som visar din lagrade skärm. ORIGINAL är den som visar ursprunglig skärm. BLÅ, VIT och SVART är omönstrade (rena) skärmar i respektive färg. För att undvika efterbilder kommer skärmen att bli SVART efter några minuter om MinSkärm eller ORIGINAL är valt. För mer information om MinSkärm se menyvalet "MinSkärm" ( 36). 35

36 Flerfunktionsinställningar SKÄRMBILDS Meny (fortsätter) Menyval UPPSTART MinSkärm Beskrivning Uppstartskärmen är den skärm som visas om ingen ingångssignal upptäcks eller signalen inte är lämplig. MinSkärm ORIGINAL AV MinSkärm är den skärm som visar av dig lagrad skärmbild. ORIGINAL visar standardskärmen. Då AV är valt visas en SVART skärm. För att undvika efterbilder kommer skärmen att bli BLANK efter några minuter om MinSkärm eller ORIGINAL är valt. Då även BLANK är inställd på MinSkärm eller ORIGINAL kommer skärmen bli SVART. För mer information om MinSkärm se menyvalet MinSkärm nedan. För BLANK skärm se menyvalet BLANK ( 35). Under detta menyval kan du lagra MinSkärm som används vid blank skärm och som uppstartskärm. Utför följande under det att du visar den bild du vill lagra. Vid val av detta menyval visas dialogfönstret MinSkärm. Här blir du tillfrågad om du vill lagra nuvarande bild. Vänta till dess att önskat motiv visas. 2. Tryck på ENTER-knappen när bilden visas. Bilden kommer att frysas och ramen för lagring av bild kommer fram. För att avbryta processen tryck på RESET eller ESC knappen. att justera ramens position. Flytta ramen till den del av bilden som du vill lagra. Det kan förekomma insignaler. För att starta lagringen tryck på ENTER-knappen. MinSkärm Starta bildlagring? ESC, + :NEJ ENTER, :JA MinSkärm Flytta bildlagringsyta MinSkärm ESC, + :RETUR ENTER, :NÄSTA För att återställa skärmen och återvända till tidigare dialogruta, tryck RESET eller ESC-knappen. lagringen misslyckas visas meddelandet Ett lagringsfel har inträffat. Försök igen. 45% 36

37 Flerfunktionsinställningar SKÄRMBILDS Meny (fortsätter) Menyval MinSkärm Lås MEDDELANDE Beskrivning PÅ AV När PÅ är valt kan inte funktionen MinSkärm utföras. Denna funktion skyddar nuvarande MinSkärm bild. PÅ AV Då du väljer PÅ, är följande meddelandefunktioner aktiverade. "AUTOJUSTERING PÅGÅR" under autojusteringen. "INGEN INSIGNAL DETEKTERAD" "SYNK ÄR UTANFÖR OMRÅDET" "Söker efter. " då en ingångssignal söks. "Detekterar..." då en ingångssignal upptäckts. Indikationen av ingångssignalen genom ingångsändring. Indikationen av bildförhållandet vid ändring av den samma. 37

38 Flerfunktionsinställningar OPTION Meny Med OPTION-menyn kan du utföra de funktioner som anges i tabellen nedan. projektorn eller fjärrkontrollen, eller på ENTER-knappen på fjärrkontrollen för att fortsätta, utom för alternativen LAMPTID och FILTERTID. Utför sedan varje operation i enlighet med instruktionerna i följande tabell. MENY [RGB] BILD VISA INSIGNAL INSTÄLL. SKÄRMBILD OPTION ENKEL MENY AUTOSÖK AUTO FRÅN LAMPTID FILTERTID SERVICE :VÄLJ AV Menyval AUTOSÖK Beskrivning automatiska signalsökning. PÅ AV Om du väljer PÅ under detta menyval och ingen signalingång upptäcks börjar projektorn söka efter ingångssignal i följande ordning och visar mottagen bild från upptäckt ingångssignal. RGB S-VIDEO VIDEO Lång (max. 99 minuter) Kort (min. 0 minuter = URKOPPLAD) KRAFT FRÅN AUTO FRÅN INKOPPLAD 10 AUTO FRÅN URKOPPLAD Då tiden är satt till 0 kommer projektorn inte att stängas av automatiskt. Då tiden är inställd mellan 1 och 99 kommer projektorlampan automatiskt att stängas av då den inställda tiden passerat och POWER-indikatorn börja blinka. Se avsnittet "Avstängning av Strömmen" ( 17). 0 38
