1 LX400 B r u k s a n v i s n i n g

2

3 Projektor LX400 Bruksanvisning (detaljerad) - Funktionsguide Tack för att du har köpt denna projektor. VARNING Innan du använder denna produkt, läs "Bruksanvisning - Säkerhetsföreskrifter" och relaterade manualer för att säkerställa lämplig användning av denna produkt. Efter att du läst dem, håll denna information på säker plats för framtida bruk. Om denna manual Flera symboler används i denna manual. Symbolernas betydelser beskrivs nedan. VARNING FÖRSIKTIGT Denna symbol indikerar information som, om den ignoreras, eventuellt kan resultera i personskada eller t.o.m. dödsfall till följd av felaktig hantering. Denna symbol indikerar information som, om den ignoreras, eventuellt kan resultera i personskada eller fysisk sakskada till följd av felaktig hantering. Läs vidare på de sidor som anges med siffror efter denna symbol. NOTERA Informationen i denna manual är föremål för förändringar utan föregående avisering. Tillverkaren tar inget ansvar för ev. fel som kan uppträda i denna manual. Reproduktion, överföring eller kopiering av hela eller delar av detta dokument är inte tillåtet utan uttryckligt, skriftligt godkännande. Varumärkesinformation Windows är ett registrerat varumärke som tillhör Microsoft Corporation i USA och/eller andra länder. VESA och DDC är varumärken som tillhör Video Electronics Standard Association. Mac är ett registrerat varumärke som tillhör Apple Inc. DVI är ett registrerat varumärke som tillhör Digital Display Working Group. HDMI, HDMI-loggan och High-Defi nition Multimedia Interface är varumärken eller registrerade varumärken tillhörande HDMI Licensing LLC. är ett varumärke tillhörande SRS Labs, Inc. WOW-teknologin är inkorporerad med licens från SRS Labs, Inc. Alla övriga varumärken är respektive varumärkesägares egendom Rev.1 ( ) LX400 Bruksanvisning

4 Innehåll Innehåll Om denna manual Innehåll Projector features Förberedelser Innehåll i förpackningen Sätta på linsskyddet Artikelnamn Projektor Kontrollpanel Baksidespanel Fjärrkontroll Ställa in Uppställning Justera projektorn i höjdled Använda säkerhetsbygeln och urtaget.. 9 Ansluta dina enheter Ansluta strömförsörjningen Fjärrkontroll Laserpekare Sätta i batterier Om fjärrkontrollens signal Ändra fjärrkontrollens signalfrekvens.. 14 Använda som en kabelfjärrkontroll.. 15 Använda som enkel mus & tangentbord till PC.. 15 Ström på/av Slå på strömmen Avstängning av strömmen Använda Justera volymen Stänger av ljudet Välja en ingångssignal Söka efter en ingångssignal Välja ett bildförhållande Justera zoom och fokus Justera linsvinkeln Använda den automatiska justeringsfunktionen.. 19 Justera positionen Korrigera keystone-störningar Använda förstoringsfunktionen Frysa skärmen Temporärt gå till tomskärmen Använda meny-funktionen ENKEL MENY ASPEKT, AUTO KEYSTONE EXEKVERA, KEYSTONE, KEYSTONE, BILDLÄGE, (ENKEL MENY fortsättn ) LJUSSTYRKA, KONTRAST, FÄRG, FÄRGTON, SKÄRPA, SÄNKT, SPEGLING, ÅTERSTÄLL, FILTERTID, SPRÅK, Gå till Avancerad meny... BILD-Meny LJUSSTYRKA, KONTRAST, GAMMA, FÄRGTEMP., FÄRG, FÄRGTON, SKÄRPA, AKTIV IRIS, MITT MINNE VISA-Meny ASPEKT, OVERSCAN, V POSITION, H POSITION, H FAS, H STORLEK, AUTOJUSTERING UTFÖR INSIGNAL-Meny PROGRESSIV, VIDEO NR, 3D-YCS, FÄRGZON, COMPONENT, VIDEOFORMAT, HDMI, BILDLÅS, RGB-IN, UPPLÖSNING INSTÄLL.-Meny AUTO KEYSTONE EXEKVERA, KEYSTONE, KEYSTONE, SÄNKT, SPEGLING LJUD-Meny VOLYM, DISKANT, BAS, SRS WOW, HÖGTALARE, AUDIO, HDMI AUDIO SKÄRMBILD-Meny SPRÅK, MENYLÄGE, BLANK, UPPSTART, MinSkärm, MinSkärm LÅS, MEDDELANDE, KÄLLNAMN OPTION-Meny AUTOSÖK, AUTO KEYSTONE, AUTO PÅ, AUTO FRÅN, LAMPTID, FILTERTID, MIN KNAPP, SERVICE, SÄKERHET NÄTVERK-Meny INSTÄLLN., PROJECTORNAMN, e-shot, INFORMATION, SERVICE Underhåll Lampa Luftfi lter Internt klockbatteri Övrig skötsel Felsökning Relaterade meddelanden Angående indikatorlamporna Fenomen som lätt kan misstas för att vara maskindefekter Garanti och efterservice Specifikationer LX400 Bruksanvisning Rev.1 ( )

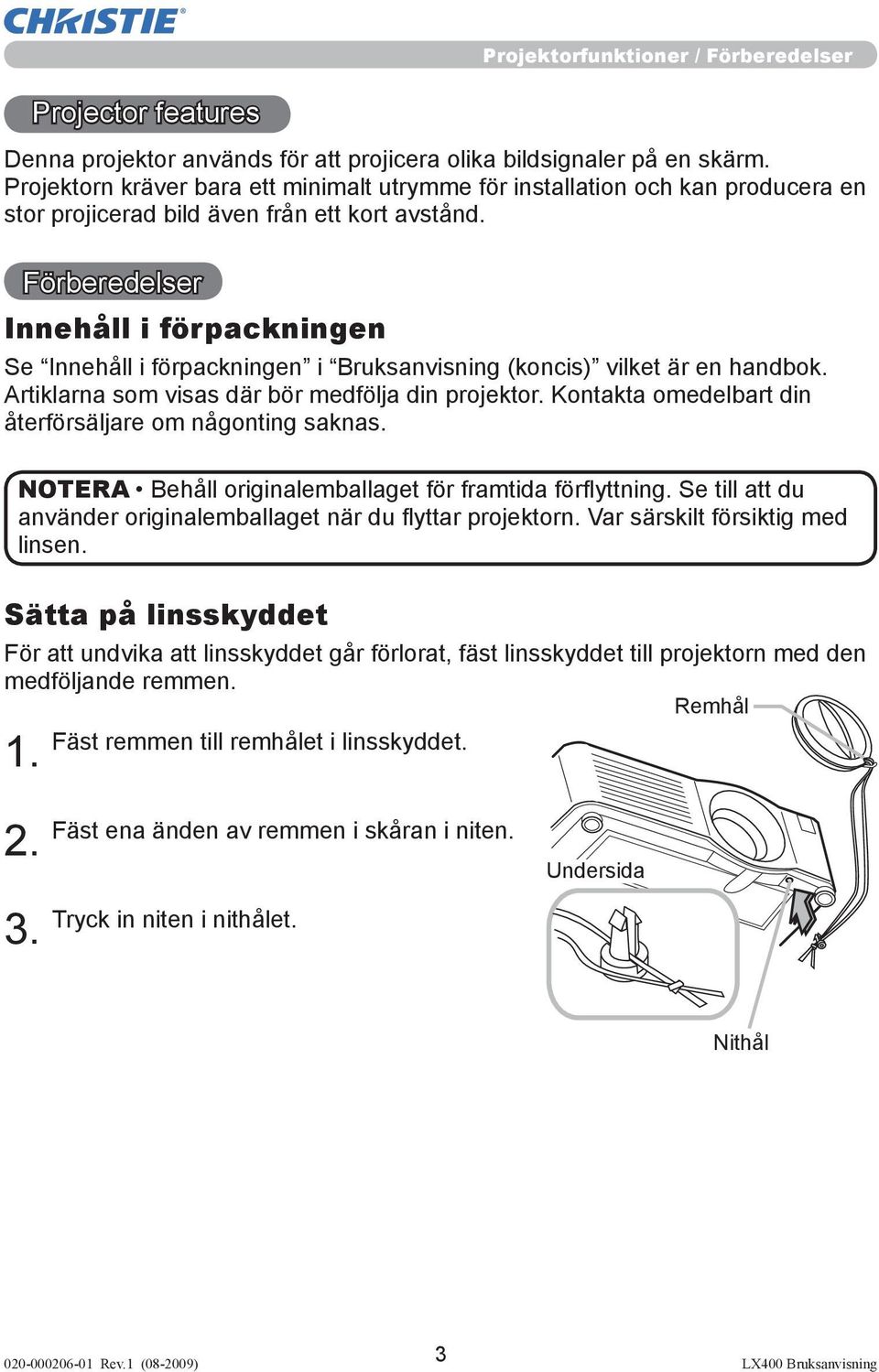

5 Projector features Projektorfunktioner / Förberedelser Denna projektor används för att projicera olika bildsignaler på en skärm. Projektorn kräver bara ett minimalt utrymme för installation och kan producera en stor projicerad bild även från ett kort avstånd. Förberedelser Innehåll i förpackningen Se Innehåll i förpackningen i Bruksanvisning (koncis) vilket är en handbok. Artiklarna som visas där bör medfölja din projektor. Kontakta omedelbart din återförsäljare om någonting saknas. NOTERA Behåll originalemballaget för framtida förfl yttning. Se till att du använder originalemballaget när du fl yttar projektorn. Var särskilt försiktig med linsen. Sätta på linsskyddet För att undvika att linsskyddet går förlorat, fäst linsskyddet till projektorn med den medföljande remmen. 1. Fäst remmen till remhålet i linsskyddet. Remhål Fäst ena änden av remmen i skåran i niten. Tryck in niten i nithålet. Undersida Nithål Rev.1 ( ) LX400 Bruksanvisning

6 Artikelnamn Artikelnamn Projektor (1) Högtalare (x 4) ( 37). (2) Fokusring ( 19) (3) Zoomring ( 19) (4) Lamplucka ( 60) Lampan sitter innanför. (5) Lucka linsjustering ( 19) (6) Horisontell linsjusterskiva ( 19) (7) Vertikal linsjusterskiva ( 19) (8) Frontlucka (9) Lins ( 65) (10) Linsskydd ( 3) (11) Fjärrsensorer (x 3) ( 14) (12) Höjdjusterfötter (x 2) ( 9) (13) Höjdjusterrattar (x 2) ( 9) (14) Filterlucka ( 62) Luftfi lter och luftintag sitter innanför. (15) Utblås (16) Luftintag (17) Nithål ( 3) (18) Handtag (19) Batterilucka ( 64) (20) Manöverpanel ( 5) (21) Baksidespanel ( 5) (5) HET! (4) (1) (3) (2) (8) (15) HET! (12) (10) (9) (11) (12) (16) (20) (11) (12) (19) (6) (7) (20) (1) (11) (14) (13) (17) (12) (13) (1) (21) (1) (18) VARNING HET! : Berör inte området kring lampluckan och luftutblåset under användning eller precis efter användning, eftersom det är mycket varmt. Titta inte in i linsen eller utblåset medan lampan är påslagen, eftersom det kraftiga ljuset inte är bra för ögonen. Fatta inte tag i frontluckan för att hålla upp projektorn, eftersom projektorn då kan falla. Fatta inte tag i frontluckan för att hålla upp projektorn, eftersom projektorn då kan falla. FÖRSIKTIGT Ha god ventilation för att förhindra projektorn från att bli alltför varm. Blockera eller hindra inte på något vis luftöppningarna. Placera inte någonting som kan fastna eller sugas in i luftöppningarna, i dessas närhet. Rengör luftfi ltret regelbundet. 4 LX400 Bruksanvisning Rev.1 ( )

7 AUDIO IN 1 AUDIO IN 2 RGB OUT VIDEO RGB1 Y CB/PB R L R L AUDO IN 3 AUDIO IN 4 CR/PR AUDIO OUT I LAN HDMI RGB2 G/Y B/CB/PB B/CR/PR H V REMOTE CONTROL USB CONTROL Artikelnamn Kontrollpanel (1) STANDBY/ON-knapp ( 16) (2) MENU-knapp ( 23) Den består av en fyrdelad markörknapp. (3) INPUT-knapp ( 17) (4) POWER-indikator ( 16) (5) TEMP-indikator ( 67) (6) LAMP-indikator ( 67) (6) (5) (4) Baksidespanel (1) (2) (3) K (1) Avstängningsbrytare ( 69) (2) Säkerhetsurtag ( 9) (3) Säkerhetsbygel 9) (4) AC-ingång ( 12) (5) Strömbrytare 16) (1) (2) (6) RGB1 port ( 10) (7) RGB2(G/Y, B/CB/PB, R/CR/PR, H, V) port ( 10) (8) CONTROL-port ( 10) (9) HDMI-port ( 10) (10) VIDEO-port ( 10) (11) S-VIDEO-port ( 10) (12) COMPONENT (Y, CB/PB, CR/PR)-portar ( 10) (13) AUDIO IN1-port ( 10) (14) AUDIO IN2-port ( 10) (15) AUDIO IN3 (R/L)-portar ( 10) (16) AUDIO IN4 (R/L)-portar ( 10) (17) RGB OUT-port ( 10) (18) AUDIO OUT-port ( 10) (19) REMOTE CONTROL-port ( 10) (20) LAN-port ( 10) (21) USB-port ( 10) (14) (13) (17) (6) (18) (20)(7) (9) (19) (8) (10) (11) (15) (16) (12) (21) (5) (4) (3) O AC IN K FÖRSIKTIGT Använd inte säkerhetsbygeln och säkerhetsurtaget för att förhindra projektorn från att falla ned, eftersom de inte är dimensionerade för detta. Använd avstängningsbrytaren endast när projektorn inte slås av med den normala proceduren, eftersom denna strömbrytare stoppar driften av projektorn utan att kyla ned den Rev.1 ( ) LX400 Bruksanvisning

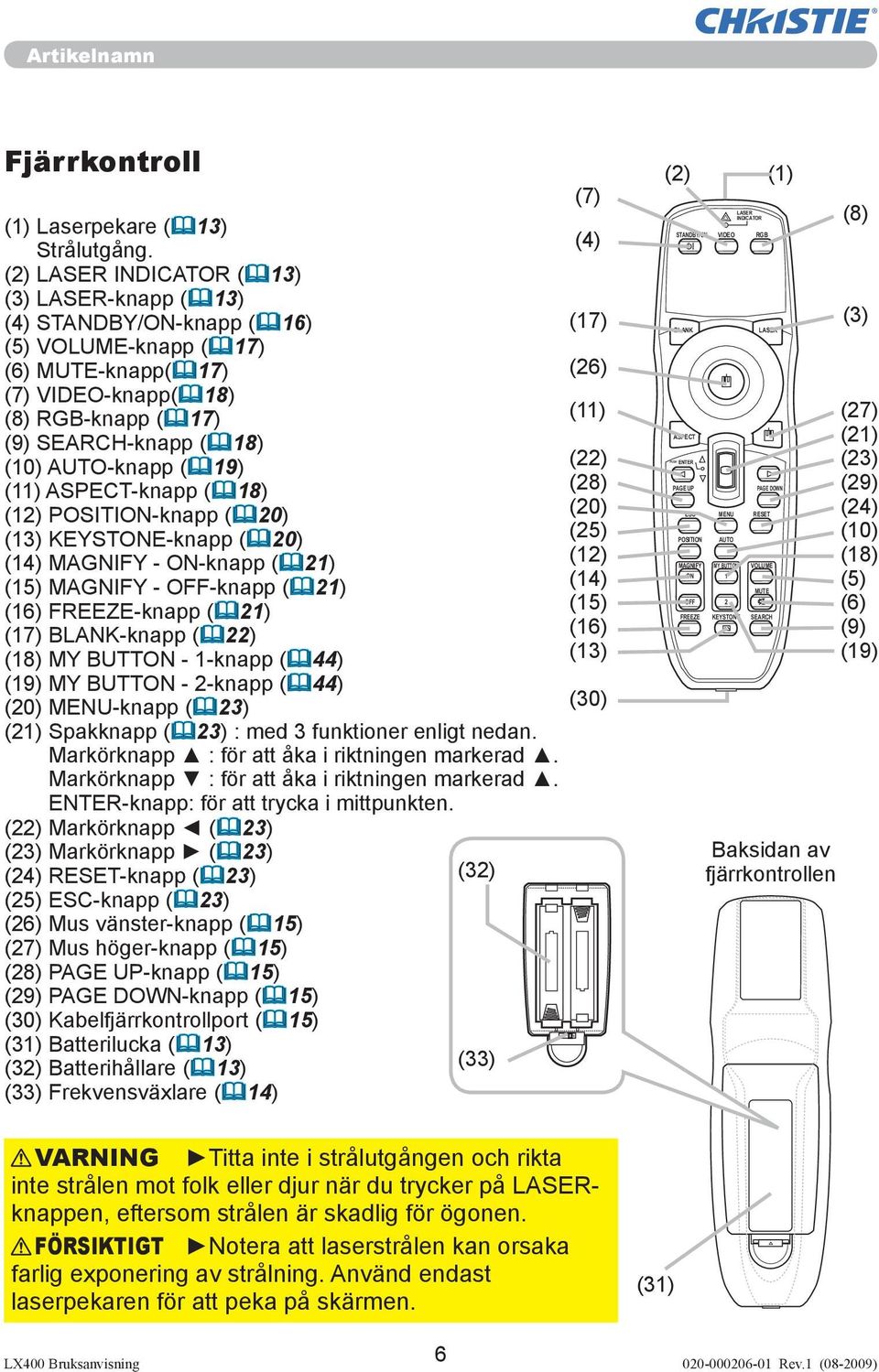

8 Artikelnamn Fjärrkontroll (1) Laserpekare ( 13) Strålutgång. (2) LASER INDICATOR ( 13) (3) LASER-knapp ( 13) (4) STANDBY/ON-knapp ( 16) (5) VOLUME-knapp ( 17) (6) MUTE-knapp( 17) (7) VIDEO-knapp( 18) (8) RGB-knapp ( 17) (9) SEARCH-knapp ( 18) (10) AUTO-knapp ( 19) (11) ASPECT-knapp ( 18) (12) POSITION-knapp ( 20) (13) KEYSTONE-knapp ( 20) (14) MAGNIFY - ON-knapp ( 21) (15) MAGNIFY - OFF-knapp ( 21) (16) FREEZE-knapp ( 21) (17) BLANK-knapp ( 22) (18) MY BUTTON - 1-knapp ( 44) (19) MY BUTTON - 2-knapp ( 44) (20) MENU-knapp ( 23) (21) Spakknapp ( 23) : med 3 funktioner enligt nedan. Markörknapp : för att åka i riktningen markerad. Markörknapp : för att åka i riktningen markerad. ENTER-knapp: för att trycka i mittpunkten. (22) Markörknapp ( 23) (23) Markörknapp ( 23) (24) RESET-knapp ( 23) (25) ESC-knapp ( 23) (26) Mus vänster-knapp ( 15) (27) Mus höger-knapp ( 15) (28) PAGE UP-knapp ( 15) (29) PAGE DOWN-knapp ( 15) (30) Kabelfjärrkontrollport ( 15) (31) Batterilucka ( 13) (32) Batterihållare ( 13) (33) Frekvensväxlare ( 14) (32) (33) VARNING Titta inte i strålutgången och rikta inte strålen mot folk eller djur när du trycker på LASERknappen, eftersom strålen är skadlig för ögonen. FÖRSIKTIGT Notera att laserstrålen kan orsaka farlig exponering av strålning. Använd endast laserpekaren för att peka på skärmen. (7) (4) (17) (26) (11) (22) (28) (20) (25) (12) (14) (15) (16) (13) (30) (31) (2) (1) STANDBY/ON VIDEO RGB BLANK ASPECT PUSH ENTER PAGE UP LASER ESC MENU RESET POSITION AUTO LASER INDICATOR PAGE DOWN MAGNIFY MY BUTTON VOLUME ON 1 MUTE OFF 2 FREEZE KEYSTONE SEARCH Baksidan av fjärrkontrollen (8) (3) (27) (21) (23) (29) (24) (10) (18) (5) (6) (9) (19) 6 LX400 Bruksanvisning Rev.1 ( )

9 Ställa in Ställa in Installera projektorn efter omgivningen och det sätt som projektorn är tänkt att användas på. VARNING Placera projektorn i ett stabilt, horisontellt läge. Om projektorn faller eller välts, kan detta orsaka personskada och/eller skada på projektorn. Att använda en skadad projektor kan sedan resultera i brand- och/eller elstötar. Placera inte projektorn på en ostadig, lutande eller vibrerande yta såsom ett rangligt eller lutande ställ. Placera inte projektor på sidan eller stående på fronten eller baksidan. Rådfråga din återförsäljare innan en särskild installation görs, såsom upphängning från taket. Placera projektorn på ett svalt ställe och se till att det finns tillräcklig ventilation. Den höga temperaturen i projektorn skulle kunna orsaka brand, brännskador och/eller defekter i projektorn. Blockera eller hindra inte på något vis projektorns luftöppningar. Håll ett avstånd på 30 cm eller mer från projektorns sidor till andra objekt såsom väggar. Placera inte projektorn på metallföremål eller någonting som blir svagt i värme. Placera inte projektorn på mattor, kuddar eller textilier. Placera inte projektorn i direkt solljus eller nära heta föremål såsom kaminer. Placera inte någonting nära projektorns lins eller luftöppningar eller ovanpå projektorn. Placera inte någonting som kan sugas in i eller fastna i luftöppningarna på undersidan av projektorn. Denna projektor har vissa luftöppningar även undertill. Placera inte projektorn där den kan bli våt. Om projektorn blir våt eller om vätska kommer in i projektorn kan detta orsaka brand, elfara och/eller defekter i projektorn. Placera inte projektorn i våtutrymmen eller utomhus. Placera inte någonting som innehåller vätska nära projektorn. FÖRSIKTIGT Undvik att placera projektorn på rökig, fuktig eller dammig plats. Om projektorn placeras på sådana platser kan detta orsaka brand, elfara och/eller defekter i projektorn. Placera inte projektorn nära luftfuktare, rökutrymmen eller kök. Placera projektorn så att starkt ljus inte direkt träffar projektorns fjärrsensor Rev.1 ( ) LX400 Bruksanvisning

10 Ställa in Uppställning Se illustrationerna och tabellerna nedan för att bestämma skärmstorlek och avstånd. Värdena som visas i tabellen är beräknade för en fullformatskärm: (a) Skärmstorlek (diagonal) (b) Projiceringsavstånd (±10 %) (c) Skärmhöjd (±10 %), när den vertikala linsjusteringen ( 19) sätts fullt uppåt. På en horisontell yta (b) (a) (c) upp (c) ned Upphängd från taket (c) ned (a) (c) upp (b) Håll ett avstånd på 30 cm eller mer från projektorns sidor till andra objekt såsom väggar. Rådfråga din återförsäljare innan en särskild installation görs, såsom upphängning från taket. 4 : 3 skärm. 16 : 9 skärm. (a) Skärmstorlek [tum (m)] (b) Projiceringsavstånd [m (tum)] (c) Skärmhöjd [cm (tum)] (b) Projiceringsavstånd [m (tum)] (c) Skärmhöjd [cm (tum)] min. max. ned upp min. max. ned upp 30 (0,8) 0,9 (35) 1,1 (42) 5 (2) 41 (16) 1,0 (38) 1,2 (46) -1 (0) 39 (15) 40 (1,0) 1,2 (47) 1,4 (57) 6 (2) 55 (22) 1,3 (51) 1,6 (62) -2 (-1) 51 (20) 60 (1,5) 1,8 (71) 2,2 (86) 9 (4) 82 (32) 2,0 (78) 2,4 (94) -2 (-1) 77 (30) 70 (1,8) 2,1 (83) 2,6 (100) 11 (4) 96 (38) 2,3 (91) 2,8 (110) -3 (-1) 90 (35) 80 (2,0) 2,4 (96) 2,9 (115) 12 (5) 110 (43) 2,6 (104) 3,2 (126) -3 (-1) 103 (41) 90 (2,3) 2,7 (108) 3,3 (130) 14 (5) 123 (49) 3,0 (117) 3,6 (141) -4 (-1) 116 (46) 100 (2,5) 3,0 (120) 3,7 (144) 15 (6) 137 (54) 3,3 (131) 4,0 (157) -4 (-2) 129 (51) 120 (3,0) 3,7 (144) 4,4 (174) 18 (7) 165 (65) 4,0 (157) 4,8 (189) -5 (-2) 154 (61) 150 (3,8) 4,6 (181) 5,5 (217) 23 (9) 206 (81) 5,0 (197) 6,0 (237) -6 (-2) 193 (76) 200 (5,1) 6,1 (241) 7,4 (291) 30 (12) 274 (108) 6,7 (263) 8,0 (317) -8 (-3) 257 (101) 250 (6,4) 7,7 (302) 9,2 (364) 38 (15) 343 (135) 8,4 (329) 10,1 (396) -10 (-4) 322 (127) 300 (7,6) 9,2 (363) 11,1 (437) 46 (18) 411 (162) 10,0 (395) 12,1 (476) -12 (-5) 386 (152) 350 (8,9) 10,8 (424) 13,0 (510) 53 (21) 480 (189) 11,7 (462) 14,1 (556) -15 (-6) 450 (177) 8 LX400 Bruksanvisning Rev.1 ( )

11 Justera projektorn i höjdled Ställa K in När platsen där projektorn ska placeras är något ojämn åt vänster eller höger, använd höjdjusteringsfötterna för att ställa projektorn horisontellt. (3.5Φ) Genom att använda fötterna kan du också luta projektorn för att projicera med lämplig vinkel gentemot skärmen, genom att höja framsidan på projektorn med 8 grader. Denna projektor har 2 höjdjusterfötter och 2 höjdjusterrattar. En höjdfot kan justeras om du drar upp höjdjusterratten på samma sida. Håll i projektorn, och dra höjdjusterrattarna uppåt för att frigöra höjdjusterfötterna Placera framsidan av projektorn på önskad höjd. Släpp höjdjusterrattarna för att låsa höjdjusterfötterna. När du försäkrat dig om att höjdjusterfötterna är låsta, ställ ned projektorn försiktigt. Om nödvändigt, kan höjdjusterfötterna manuellt skruvas på för att göra mer exakta justeringar. Håll i projektorn när du vrider fötterna. För att frigöra en höjdfot, dra upp höjdjusterratten på samma sida. För att fi njustera, vrid på foten. FÖRSIKTIGT Fatta inte tag i frontluckan för att hålla upp projektorn, eftersom projektorn då kan falla. Luta inte projektorn på annat sätt än att höja dess front högst 8 grader m.h.a. fötterna. En större lutning av projektorn skulle kunna orsaka defekter eller förkortad livslängd hos förbrukningsartiklar eller på projektorn själv. Använda säkerhetsbygeln och urtaget En i handeln förekommande anti-stöld-kedja eller vajer på upp till 10 mm i diameter kan fästas till säkerhetsbygeln på projektorn. Denna produkt har även säkerhetsurtag för Kensington-lås. För detaljer, se manualen för säkerhetsanordningen. VARNING Använd inte säkerhetsbygeln och säkerhetsurtaget för att förhindra projektorn från att falla ned, eftersom de inte är dimensionerade för detta. NOTERA Säkerhetsbygeln och säkerhetsurtaget innebär inte ett kraftigt stöldskydd. De är avsedda att användas som kompletterande stöldskyddsåtgärd. Säkerhetsbygel Anti-stöld-kedja eller vajer Säkerhetsurtag Rev.1 ( ) LX400 Bruksanvisning K

12 Ställa in Ansluta dina enheter Se till att du läser manualerna för enheterna innan du ansluter dem till projektorn. Se till att alla enheter är lämpliga att anslutas till denna produkt, och förbered kablarna som krävs för anslutningen. Se de följande illustrationerna för att ansluta dem. AUDIO OUT RGB OUT AUDIO OUT RGB OUT RS-232C PC LAN HDMI USB-A Fjärrkontroll LAN Monitor RGB IN AUDIO IN 1 AUDIO IN 2 RGB OUT RGB1 Y CB/PB VIDEO CR/PR R L R L AUDIO OUT AUDO IN 3 AUDIO IN 4 HDMI RGB2 G/Y B/CB/PB B/CR/PR H V REMOTE CONTROL USB CONTROL K Högtalare (med en förstärkare) AUDIO IN S-VIDEO OUT R L AUDO IN OUT VIDEO OUT R L AUDO IN OUT Y CB/PB CR/PR COMPONENT VIDEO OUT R L AUDO IN OUT Videoband-/DVD-spelare VARNING Montera inte isär eller modifi era projektorn. Var försiktig så att du inte skadar kablarna, och använd inte skadade kablar. FÖRSIKTIGT Stäng av alla enheter och koppla loss deras strömkablar innan du ansluter dem till projektorn. Att ansluta en strömansluten enhet till projektorn kan generera extremt höga ljud eller andra onormala händelser, vilket kan resultera i defekter eller skador på enheten och projektorn. Använd lämpliga tillbehör och för ändamålet avsedda kablar. Fråga din återförsäljare om andra kablar än de medföljande, vilka enligt bestämmelserna kanske måste vara av en specifik längd eller vara utrustade med en kärna. För kablar med en kärna endast i ena änden, skall änden med kärnan anslutas till projektorn. Se till att enheter är anslutna till rätt portar. En felaktig anslutning kan resultera i defekt eller skada på enheten och projektorn. Anslut av säkerhetsskäl inte LAN-porten till nätverk som kan ha höga spänningar. 10 LX400 Bruksanvisning Rev.1 ( )

13 Ansluta dina enheter (fortsättn.) Ställa in NOTERA Se till att du läser manualerna för enheterna innan du ansluter dem till projektorn, och se till att alla enheter är lämpliga att anslutas till denna produkt. Innan du ansluter till en PC, kontrollera signalnivå, signaltiming och upplösning. - Se till att du kontaktar nätverksadministratören. Anslut inte en LAN-port till ett nätverk som kan ha en för hög spänning. - Vissa signaler kan behöva en adapter för att ledas in i denna projektor. - Vissa PC har fl era skärmvisningslägen, vilka kan omfatta vissa signaler som inte stöds av denna projektor. - Även om projektorn kan visa signaler med en upplösning upp till UXGA (1600X1200), kommer signalen att konverteras till projektorns panelupplösning innan den visas. Det bästa visningsresultatet åstadkoms om upplösningarna hos insignalen och projektorpanelen är identiska. När du håller på att ansluta, se till att formen på kontaktdonen passar porten där de ska anslutas. Och se till att dra åt skruvarna på anslutningar som har skruvar. När du ansluter en bärbar dator till projektorn, se till att aktivera PC:ns externa RGButgång. (ställ in den bärbara datorn till CRT-visning eller till samtidig LCD- och CRTvisning.) För detaljer om hur detta görs, se instruktionsmanualen för den bärbara datorn. När bildupplösningen ändras på en dator beroende på en insignal, kan den automatiska inställningsfunktionen ta viss tid och den kanske inte slutförs. I detta fall kanske du inte kommer att kunna se en kryssruta för att välja JA/NEJ för den nya upplösningen i Windows. Sedan återgår upplösningen till den ursprungliga. Det kan möjligen rekommenderas att använda andra CRT- eller LCD-monitorer för att ändra upplösningen. I vissa fall kanske denna projektor inte visar en riktig bild eller någon bild alls på skärmen. Exempelvis kanske den automatiska inställningen inte fungerar korrekt med vissa insignaler. En insignal av komposit-synk eller "synk på G" kan göra projektorn förvirrad så att den ej visar en korrekt bild. HDMI-porten på denna modell är kompatibel med HDCP (High-bandwidth Digital Content Protection) och kan därför visa en videosignal från HDCP-kompatibla DVDspelare och motsvarande. Om Plug-and-Play-egenskaper Plug-and-Play är ett system bestående av en dator, dess operativsystem och kringutrustning (t.ex. skärmenheter). Denna projektor är VESA DDC 2B-kompatibel. Plug-and-Play kan användas genom att ansluta denna projektor till en dator som är VESA DDC (display data channel)-kompatibel. Utnyttja denna funktion genom att ansluta en RGB-kabel till RGB1-porten (DDC 2B-kompatibel). Plug-and-Play kanske inte fungerar korrekt om du försöker med någon annan typ av anslutning. Använd standarddrivrutinerna i din dator eftersom denna projektor är en Plug-and-Play-monitor. NOT om HDMI HDMI stödjer följande signaler. - Videosignal: 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60, 1080i@50/60, 1080p@50/60 -PC-signaler: Se Bruksanvisning (detaljerad), teknisk -Audiosignal: Format Linjär PCM Samplingsfrekvens 48 khz / 44,1 khz / 32 khz Denna projektor kan anslutas med annan utrustning som har HDMI- eller DVIkontaktdon, men med viss utrustning kanske projektorn inte fungerar korrekt, och kanske inte ger bild eller ljud exempelvis. Se till att använda en HDMI-kabel som har HDMI-loggan. När projektorn är ansluten till en enhet med DVI-kontaktdon, använd en DVI till HDMI-kabel för att ansluta till HDMI-ingången och en audiokabel för att ansluta till en av Audio-ingångarna Rev.1 ( ) LX400 Bruksanvisning

14 Ställa in Ansluta strömförsörjningen Anslut strömsladdens kontakt till AC-ingången på projektorn. 1. Fäst strömsladdens stickkontakt i uttaget. 2. AC-ingång Strömsladdens kontaktdon till uttag VARNING Var extra försiktig när du ansluter strömsladden, då en felaktig anslutning kan resultera i brand och/eller elektriska stötar. Använd endast strömsladden som medföljer projektorn. Om den är skadad, kontakta din återförsäljare för att få en ny hel. Koppla endast in strömsladden i ett nätuttag som har en spänning som sladden är avsedd för. Eluttaget bör sitta nära projektorn och vara enkelt åtkomligt. Ta ur strömsladden för total frånkoppling. Modifi era aldrig strömsladden. 12 LX400 Bruksanvisning Rev.1 ( )

15 Fjärrkontroll Laserpekare Fjärrkontroll Denna fjärrkontroll har en laserpekare som med fördel kan användas i stället för fi nger eller pekpinne. Laserstrålen är tänd och LASER INDICATOR lyser medan LASER-knappen hålls intryckt. LASER INDICATOR LASER-knapp VARNING Laserpekaren på fjärrkontrollen används i stället för ett fi nger eller pekpinne. Titta aldrig direkt in i laserstrålen eller rikta laserstrålen mot andra personer. Laserstrålen kan orsaka synskador. FÖRSIKTIGT Användning av kontroller eller justeringar eller utförande av andra procedurer än vad som häri anges kan resultera i exponering för farlig strålning. Sätta i batterier Sätt i batterierna innan du använder fjärrkontrollen. Om fjärrkontrollen börjar fungera dåligt, byt ut batterierna. Om du inte använder fjärrkontrollen under längre period, ta ut batterierna ur fjärrkontrollen och lagra dem på en säker plats. Skjut tillbaka och ta loss 1. batteriluckan i pilens riktning Sätt i och rikta två AA-batterier (HITACHI MAXELL, Art nr.lr6 eller R6P) rätt i förhållande till deras plus- och minuspoler såsom är indikerat i fjärrkontrollen. Sätt tillbaka batteriluckan i pilens riktning och snäpp tillbaka den på plats. VARNING Hantera alltid batterier försiktigt och använd dem endast enligt anvisningarna. Felaktig användning kan resultera i batteriexplosion, sprickor eller läckage, vilket skulle kunna resultera i brand, skada och/eller förorening av miljön. Se till att endast använda angivna batterier. Använd inte batterier av olika typer samtidigt. Blanda inte ett nytt batteri med ett använt. Se till att plus- och minuspolerna är korrekt riktade när du sätter i ett batteri. Håll batterier borta från barn och djur. Ladda inte upp, kortslut eller montera isär ett batteri. Låt inte ett batteri komma i kontakt med eld eller vatten. Förvara batterier på en mörk, sval och torr plats. Om du observerar batteriläckage, torka bort det som läckt och sätt i ett nytt batteri. Om du får batterisyra på kropp eller kläder, skölj rikligt med vatten omedelbart. Följ lokala lagar vid omhändertagande av batteriet Rev.1 ( ) LX400 Bruksanvisning

16 2 1 Fjärrkontroll Om fjärrkontrollens signal Fjärrkontrollen fungerar ihop med projektorns fjärrsensorer. Denna projektor har tre fjärrsensorer, framtill, ovanpå och baktill. Sensorerna kan aktiveras resp. inaktiveras med FJÄRR MOTTAG under SERVICE i OPTION-menyn ( 46). Varje sensor avkänner signalen inom följande område när sensorn är aktiv. Fram- och översensorer: 60 grader (30 grader till vänster och höger om sensorn) med 3 meters räckvidd. Den bakre sensorn: 40 grader (20 grader till vänster och höger om sensorn) med 3 meters räckvidd. NOTERA En fjärrkontrollsignal som refl ekteras mot skärmen eller liknande kan fungera. Om det är svårt att nå sensorn direkt, försök att få signalen att refl ekteras. Fjärrkontrollen använder infrarött ljus för att sända signaler till projektorn (Klass 1-lysdiod), så se till att använda fjärrkontrollen i ett område fritt från hinder som kan blockera fjärrkontrollens signal till projektorn. Fjärrkontrollen kanske inte fungerar korrekt om kraftigt ljus (såsom direkt solljus) eller ljus från extremt nära håll (såsom från lysrör) lyser på fjärrsensorn på projektorn. Justera projektorns läge för att undvika sådant ljus. 30 º 30 º 30 º 30 º Ca. 3 m 20 º 20 º Ca. 3 m Ca. 3 m Ändra fjärrkontrollens signalfrekvens Fjärrkontrollen har läge 1 och läge 2, vilket motsvarar olika signalfrekvenser. Om fjärrkontrollen inte fungerar korrekt, försök att ändra signalfrekvensen. Kom ihåg att FJÄRR FREKVENS under SERVICE i OPTION-menyn ( 46) på projektorn skall ställas till samma läge som fjärrkontrollen. För att ställa in läget på fjärrkontrollen, skjut frekvensväxlarknappen inuti batterifacket mot det läge som motsvaras av numret för läget du vill välja. Baksidan av fjärrkontrollen Insidan av batteriluckan. Frekvensväxlare 14 LX400 Bruksanvisning Rev.1 ( )

17 LASER INDICATOR STANDBY/ON VIDEO RGB BLANK ASPECT PUSH ENTER PAGE UP LASER PAGE DOWN ESC MENU RESET POSITION AUTO MAGNIFY MY BUTTON VOLUME ON 1 MUTE OFF 2 FREEZE KEYSTONE SEARCH PUSH ENTER ASPECT LASER INDICATOR Använda som en kabelfjärrkontroll Fjärrkontrollen fungerar som en kabelfjärrkontroll, när kabelporten nedtill på REMOTE CONTROL ansluts till fjärrkontrollporten på baksidan av projektorn via en audiokabel med 3,5 mm ministereopluggar.när fjärrkontrollsignalen fi nns i en miljö där den har svårt att nå projektorn, är denna funktion praktisk. Fjärrkontroll NOTERA För att ansluta fjärrkontrollen till projektorn, använd en audiokabel med 3,5 mm ministereopluggar. Använda som enkel mus & tangentbord till PC Fjärrkontrollen fungerar som enkel mus och tangentbord till PC:n, när projektorns USB-port (B-typ) ansluts till PC:ns USB-port (A-typ) via en USB-kabel. (1) Mus vänster-knapp Knappen i mittpunkten fungerar att trycka på istället för att vänsterklicka på musen. Om denna knapp trycks in i en av de åtta riktningarna, fl yttas pekaren på skärmen i den riktningen. (2) Mus höger-knapp Att trycka på knappen fungerar istället för att klicka på musens högra knapp. (3) Spakknapp Att skjuta den mot sidan markerad fungerar istället för [ ]-knappen på tangentbordet. Att skjuta den mot sidan markerad fungerar istället för [ ]-knappen på tangentbordet. (4) Markörknapp Denna knapp fungerar istället för [ ]-knappen på tangentbordet. (5) Markörknapp Denna knapp fungerar istället för [ ]-knappen på tangentbordet. (6) PAGE UP-knapp Denna knapp fungerar istället för PAGE UP-knappen på tangentbordet. (7) PAGE DOWN-knapp Denna knapp fungerar istället för PAGE DOWN-knappen på tangentbordet Rev.1 ( ) LX400 Bruksanvisning (1) (3) (4) (6) BLANK ASPECT PUSH ENTER PAGE UP LASER ESC MENU RESET NOTERA När den enkla mus- & tangentbordsfunktionen på denna produkt inte fungerar korrekt, kontrollera följande. - När en USB-kabel förbinder denna projektor med en PC som har ett inbyggt pekredskap (t.ex. en styrkula) som en notebook-pc, öppna BIOS-inställningsmenyn, och välj sedan extern mus och inaktivera det inbyggda pekredskapet, eftersom inbyggda pekredskap kan ha prioritet till denna funktion. - Windows 95 OSR 2.1 eller högre är nödvändigt för denna funktion. Denna funktion kanske heller ej fungerar beroende på PC:ns konfi gurationer och musdrivrutiner. - Att samtidigt använda två eller fler knappar fungerar inte utom för musens dra-och-släpp-funktion. - Denna funktion är endast aktiverad när projektorn fungerar korrekt. L O IN 4 AUDIO OUT USB-port USB REMOTE CONTROL (3.5Φ) K POSITION AUTO PAGE DOWN BLANK LASER K till en PC (2) (5) (7)

18 Ström på/av Slå på strömmen Ström på/av Se till att strömsladden är stadigt och korrekt ansluten till projektorn och uttaget. Ta bort linsskyddet, och sätt huvudströmbrytaren till ON-läget (markerat I ). Strömindikatorn lyser stadigt orange ( 67). Vänta sedan fl era sekunder eftersom knapparna kanske inte fungerar under denna tidsperiod. Strömbrytare Tryck på STANDBY/ON-knappen på projektorn 3. eller fjärrkontrollen. Projektorlampan tänds och POWER-indikatorn börja blinka grönt. När strömmen är helt på, slutar indikatorn blinka och lyser stadigt grönt. För att visa bilden, välj en insignal enligt avsnittet "Välja en ingångssignal" ( 18). Avstängning av strömmen STANDBY/ON-knapp POWER-indikator Tryck på STANDBY/ON-knappen på projektorn eller fjärrkontrollen. Meddelandet "Stänga av?" visas på skärmen i ca 5 sekunder. Tryck på STANDBY/ON-knappen på projektorn eller fjärrkontrollen igen medan meddelandet visas. Projektorlampan släcks och POWER-indikatorn börjar blinka orange. Sedan slutar POWER-indikatorn blinka och lyser stadigt orange när lampkylningen är slutförd. Se till att POWER-indikatorn lyser stadigt orange, och ställ huvudströmbrytaren till OFF-läge (markerat "O"). POWER-indikatorn slocknar. Sätt på linsskyddet. Vänta minst 10 minuter med att slå på projektorn efter avstängningen. Om du slår på projektorn inom för kort tid kan detta korta ner livslängden på vissa förbrukningsdelar i projektorn. VARNING Ett kraftigt ljus avges när projektorströmmen är påslagen. Titta inte in i projektorns lins eller in i projektorn genom någon av dess öppningar. Berör inte området kring lampluckan och luftutblåset under användning eller precis efter användning, eftersom det är mycket varmt. NOTERA Slå ström på/av i rätt ordning. Slå på ström till projektorn innan du slår på de anslutna enheterna. Slå av strömmen till projektorn efter att du slagit av enheterna. När AUTO PÅ i OPTION-menyn är satt till PÅ, och strömmen har slagits av med huvudströmbrytaren den senaste gången, kan du genom att slå på huvudströmbrytaren få projektorlampan att tändas utan att trycka på STANDBY/ON-knappen ( 42). Använd avstängningsbrytaren ( 69) endast när projektorn inte slås av efter den normala proceduren. 16 LX400 Bruksanvisning Rev.1 ( )

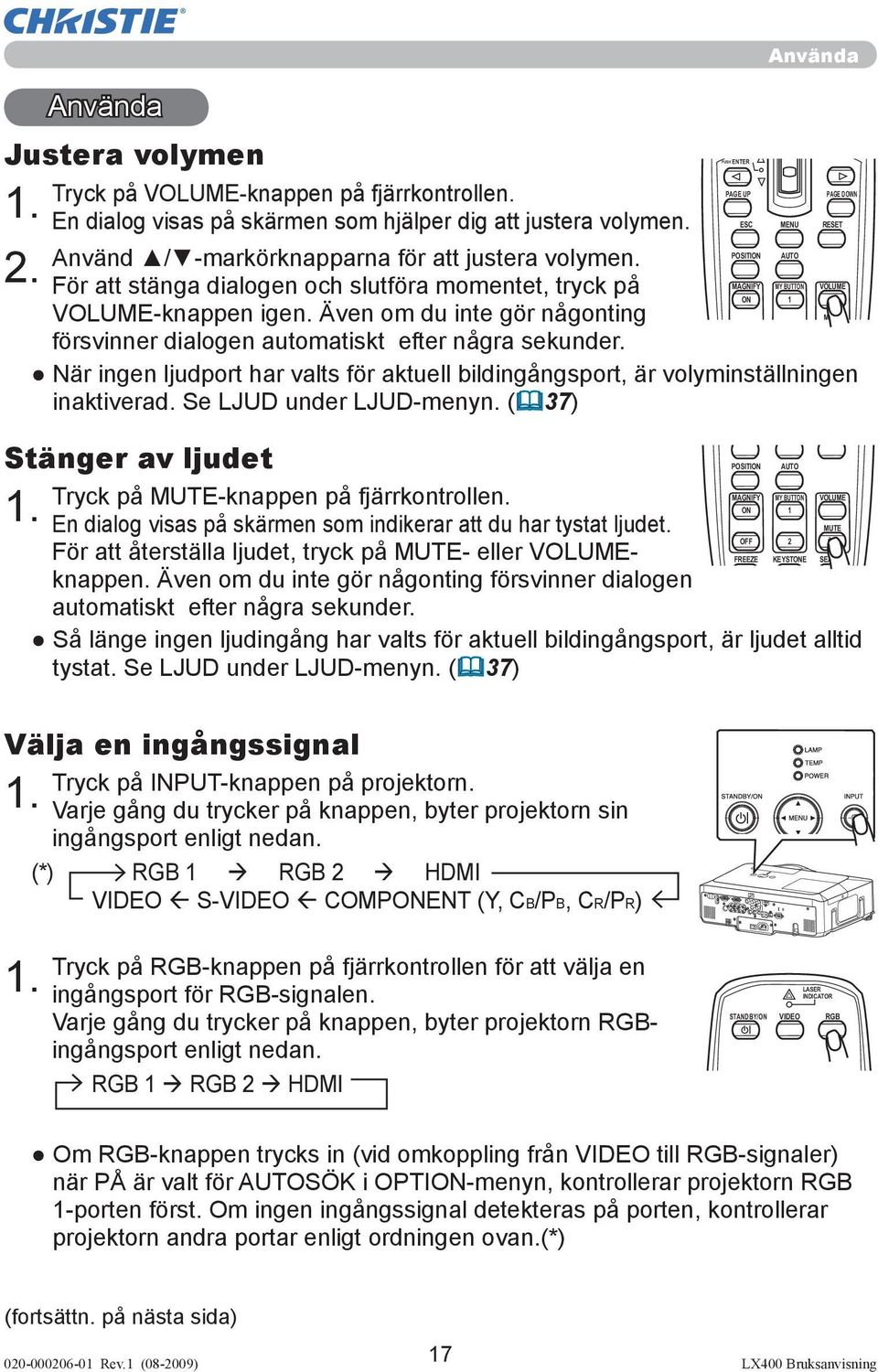

19 1. 2. Använda Justera volymen Tryck på VOLUME-knappen på fjärrkontrollen. En dialog visas på skärmen som hjälper dig att justera volymen. Använd / -markörknapparna för att justera volymen. För att stänga dialogen och slutföra momentet, tryck på VOLUME-knappen igen. Även om du inte gör någonting försvinner dialogen automatiskt efter några sekunder. PUSH ENTER PAGE UP Använda ESC MENU RESET POSITION AUTO PAGE DOWN MAGNIFY MY BUTTON VOLUME ON 1 MUTE När ingen ljudport har valts för aktuell bildingångsport, är volyminställningen inaktiverad. Se LJUD under LJUD-menyn. ( 37) Stänger av ljudet 1. Tryck på MUTE-knappen på fjärrkontrollen. En dialog visas på skärmen som indikerar att du har tystat ljudet. För att återställa ljudet, tryck på MUTE- eller VOLUMEknappen. Även om du inte gör någonting försvinner dialogen automatiskt efter några sekunder. POSITION AUTO MAGNIFY MY BUTTON VOLUME ON 1 MUTE OFF 2 FREEZE KEYSTONE SEARCH Så länge ingen ljudingång har valts för aktuell bildingångsport, är ljudet alltid tystat. Se LJUD under LJUD-menyn. ( 37) Välja en ingångssignal 1. Tryck på INPUT-knappen på projektorn. Varje gång du trycker på knappen, byter projektorn sin ingångsport enligt nedan. (*) RGB 1 RGB 2 HDMI VIDEO S-VIDEO COMPONENT (Y, CB/PB, CR/PR) 1. Tryck på RGB-knappen på fjärrkontrollen för att välja en ingångsport för RGB-signalen. Varje gång du trycker på knappen, byter projektorn RGBingångsport enligt nedan. RGB 1 RGB 2 HDMI LASER INDICATOR STANDBY/ON VIDEO RGB Om RGB-knappen trycks in (vid omkoppling från VIDEO till RGB-signaler) när PÅ är valt för AUTOSÖK i OPTION-menyn, kontrollerar projektorn RGB 1-porten först. Om ingen ingångssignal detekteras på porten, kontrollerar projektorn andra portar enligt ordningen ovan.(*) (fortsättn. på nästa sida) Rev.1 ( ) LX400 Bruksanvisning

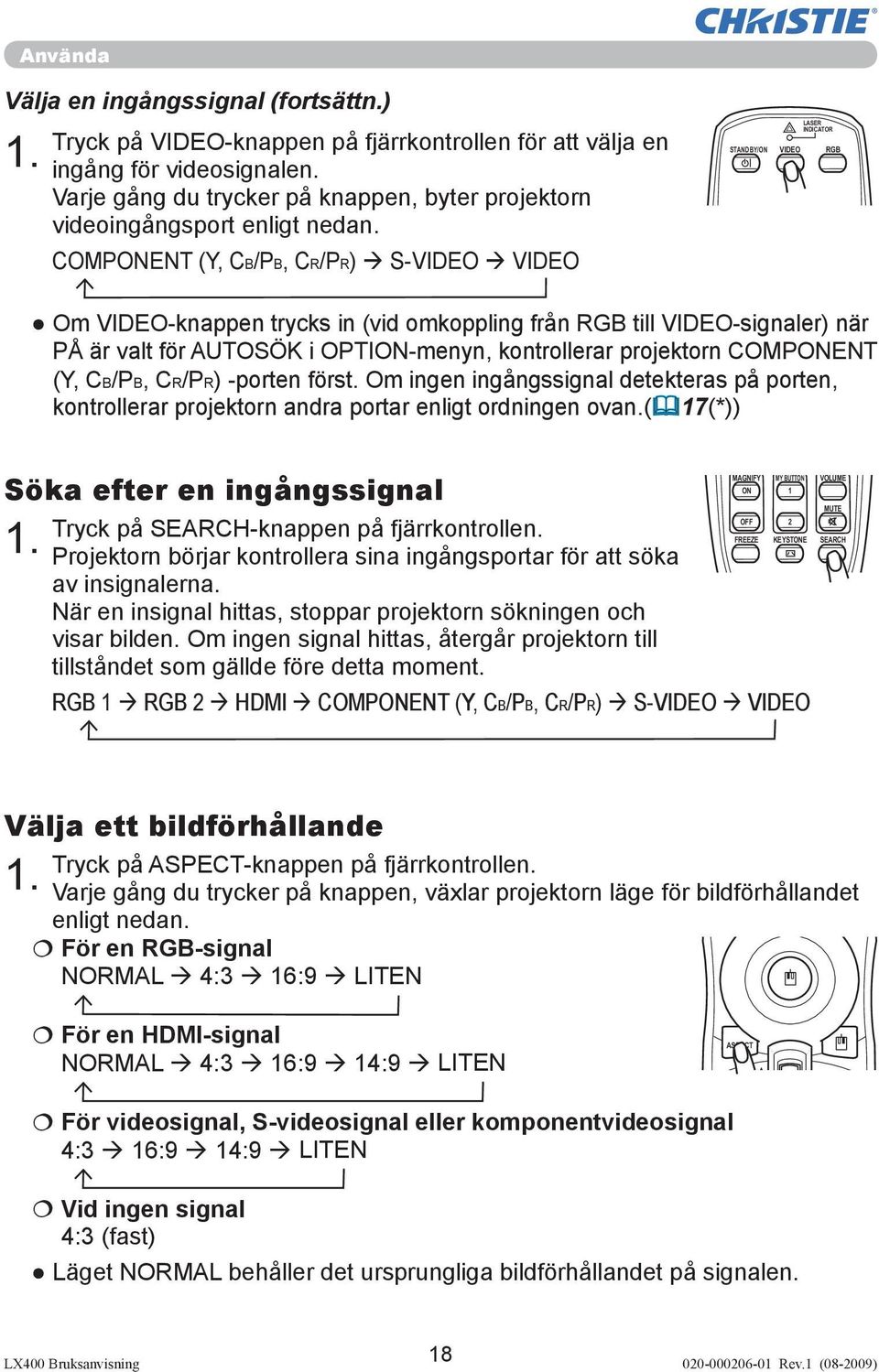

20 Använda Välja en ingångssignal (fortsättn.) 1. Tryck på VIDEO-knappen på fjärrkontrollen för att välja en ingång för videosignalen. Varje gång du trycker på knappen, byter projektorn videoingångsport enligt nedan. COMPONENT (Y, CB/PB, CR/PR) S-VIDEO VIDEO LASER INDICATOR STANDBY/ON VIDEO RGB Om VIDEO-knappen trycks in (vid omkoppling från RGB till VIDEO-signaler) när PÅ är valt för AUTOSÖK i OPTION-menyn, kontrollerar projektorn COMPONENT (Y, CB/PB, CR/PR) -porten först. Om ingen ingångssignal detekteras på porten, kontrollerar projektorn andra portar enligt ordningen ovan.( 17(*)) Söka efter en ingångssignal Tryck på SEARCH-knappen på fjärrkontrollen. 1. Projektorn börjar kontrollera sina ingångsportar för att söka av insignalerna. När en insignal hittas, stoppar projektorn sökningen och visar bilden. Om ingen signal hittas, återgår projektorn till tillståndet som gällde före detta moment. MAGNIFY MY BUTTON VOLUME ON 1 MUTE OFF 2 FREEZE KEYSTONE SEARCH RGB 1 RGB 2 HDMI COMPONENT (Y, CB/PB, CR/PR) S-VIDEO VIDEO Välja ett bildförhållande 1. Tryck på ASPECT-knappen på fjärrkontrollen. Varje gång du trycker på knappen, växlar projektorn läge för bildförhållandet enligt nedan. För en RGB-signal NORMAL 4:3 16:9 LITEN För en HDMI-signal NORMAL 4:3 16:9 14:9 LITEN ASPECT För videosignal, S-videosignal eller komponentvideosignal 4:3 16:9 14:9 LITEN Vid ingen signal 4:3 (fast) Läget NORMAL behåller det ursprungliga bildförhållandet på signalen. 18 LX400 Bruksanvisning Rev.1 ( )

21 Använda Justera zoom och fokus Zoomring Använd zoomringen för att justera skärmens storlek Använd fokusringen för att fokusera bilden. Justera linsvinkeln Använd den vertikala linsjusterskruven för att skifta bilden uppåt eller nedåt. Använd den horisontella linsjusterskruven för att skifta bilden åt vänster eller höger. 2/5 1/10 Ovansida UPP NED Fokusring Lucka linsjustering NOTERA När linsen justeras vertikalt rekommenderas det att justera bilden uppåt. 1/10 VÄNSTER HÖGER Använda den automatiska justeringsfunktionen ENTER Tryck på AUTO-knappen på fjärrkontrollen. 1. ESC MENU RESET För en RGB-signal POSITION AUTO Det vertikala läget, horisontella läget och den horisontella MAGNIFY MY BUTTON VOLUME fasen kommer att justeras automatiskt. Se till att applikationsfönstret är satt till maximal storlek innan du försöker använda denna funktion. En mörk bild kan fortfarande ställas in felaktigt. Använd en ljus bild vid justering. För videosignal och s-videosignal Videoformatet som är bäst lämpat för respektive insignal kommer att väljas automatiskt. Denna funktion är tillgänglig endast när AUTO väljs som VIDEOFORMAT under INSIGNAL-menyn ( 32). Det vertikala och horisontella läget kommer automatiskt att ställas in som standard. För en komponent-videosignal Det vertikala läget, horisontella läget och den horisontella fasen kommer automatiskt att ställas in till standardvärden. Det automatiska inställningsmomentet tar ca. 10 sekunder. Notera även att det kanske ej fungerar fullkomligt med vissa insignaler. När denna funktion utförs för en videosignal, kan vissa andra element, såsom en linje utanför bilden, visas. Artiklarna som justeras genom denna funktion kan variera när FIN eller INAKTIV väljs under AUTOJUSTERA under SERVICE i OPTION-menyn ( 45). PAGE UP PAGE DOWN Rev.1 ( ) LX400 Bruksanvisning

22 Använda Justera positionen Tryck på POSITION-knappen på fjärrkontrollen. POSITION -indikationen visas på skärmen. Använd / / / -markörknapparna för att justera bildpositionen. När du vill återuppta driften, tryck på RESET-knappen på fjärrkontrollen under momentet. För att slutföra detta moment trycker du på POSITIONknappen igen. Även om du inte gör någonting försvinner dialogen automatiskt efter några sekunder. ESC MENU RESET När denna funktion utförs på en videosignal, S-videosignal eller komponentvideosignal, kan vissa ytterligare bildelement, såsom en extra linje, visas utanför bilden. När denna funktion utförs på en videosignal, S-videosignal, eller komponentsignal in, med 480i@60 eller 576i@50, på COMPONENT-porten, beror intervallet i denna inställning på OVERSCAN i VISA-menyn ( 29). Det är inte möjligt att justera när OVERSCAN är satt till 10. Korrigera keystone-störningar Tryck på KEYSTONE-knappen på 1. fjärrkontrollen. En dialog visas på skärmen som hjälper dig att åtgärda störningen. Använd / -markörknapparna för att välja AUTO eller MANUELL 2. funktion, och tryck på -knappen för att utföra följande. 1) AUTO utför automatisk, vertikal keystone-korrigering. 2) MANUELL visar en dialog för keystone-korrigering. Använd / -markörknapparna för att välja riktning att korrigera ( eller ) och använd sedan / -knapparna för att ställa in. För att stänga dialogen och slutföra momentet, tryck på KEYSTONE-knappen igen. Även om du inte gör någonting försvinner dialogen automatiskt efter några sekunder. PUSH ENTER PAGE UP POSITION AUTO PAGE DOWN MAGNIFY MY BUTTON VOLUME MAGNIFY MY BUTTON VOLUME ON 1 MUTE OFF 2 FREEZE KEYSTONE SEARCH Justerintervallet för denna funktion varierar beroende på insignalen. För vissa insignaler kanske denna funktion inte fungerar bra. När V:INVERT. eller H&V:INVERT väljs under SPEGLING i INSTÄLL.-meny, kanske denna funktion inte fungerar korrekt om projektorns skärm lutar eller är vinklad nedåt. När zoominställningen är satt till TELE (telefotofokus), kan funktionens resultat upplevas som överdrivet. Denna funktion bör användas när zoominställningen är satt till full VID (vidvinkelfokus) om möjligt. När projektorn är placerad horisontellt (eller ±3 ), kanske funktionen inte fungerar. När projektorn lutar nära ±30 grader eller mer, kanske denna funktion fungerar inte fungerar bra. När den vertikala linsjusteringen inte är satt helt uppåt (eller inte satt helt nedåt för den valbara linstypen FL-601 endast ( 45)) kanske denna funktion inte fungerar bra. När den horisontella linsjusteringen inte är satt till mitten, kanske denna funktion inte fungerar bra. Denna funktion kommer vara otillgänglig när positionsdetektorn är på ( 51). 20 LX400 Bruksanvisning Rev.1 ( )

23 Använda förstoringsfunktionen Tryck på ON-knappen för MAGNIFY på fjärrkontrollen. 1. En "FÖRSTORA"-indikation visas på skärmen och projektorn ställer sig i läge FÖRSTORA. När ON-knappen för MAGNIFY trycks ner första gången efter att projektorn startat, zoomas bilden två gånger. Indikationen försvinner efter fl era sekunder utan inmatning. 2. Använda ESC MENU RESET POSITION AUTO MAGNIFY MY BUTTON VOLUME ON 1 MUTE Använd / -markörknapparna för att justera zoomnivån. Bilden på skärmen kan zoomas in upp till 4 gånger. För att fl ytta zoomområdet, tryck POSITION-knappen i läge FÖRSTORA, och använd sedan / / / -markörknapparna för att fl ytta området. När du avgränsat zoomområdet trycker du på POSITION-knappen igen. För att avsluta FÖRSTORA-läget och återställa skärmen till normalläge, tryck på OFF-knappen för MAGNIFY på fjärrkontrollen. Projektorn avslutar automatiskt FÖRSTORA-läget när insignalen ändras eller när visningsförhållandet ändras. I FÖRSTORA-läget, kan förhållandet för keystone-störning variera; det kommer att återställas när projektorn går ur FÖRSTORA-läget. NOTERA Zoomnivån kan fi njusteras. Observera skärmen noga för att ställa in den nivå du önskar. Frysa skärmen Tryck på FREEZE-knappen på fjärrkontrollen. 1. FRYS -indikationen visas på skärmen (dock visas indikationen inte när AV är valt för MEDDELANDE under SKÄRMBILD-menyn ( 41)), och projektorn går in i FRYSläge, i vilket bilden är fryst. För att avsluta FRYS-läget och återställa skärmen till normalläge, tryck på FREEZE-knappen igen. MAGNIFY MY BUTTON VOLUME ON 1 MUTE OFF 2 FREEZE KEYSTONE SEARCH Projektorn går automatiskt ur FRYS-läget när någon av knapparna STANDBY/ON, SEARCH, RGB, VIDEO, BLANK, AUTO, VOLUME, MUTE, KEYSTONE, MENU, MAGNIFY och MY BUTTON1/2 (förutom om MITT MINNE eller BILDLÄGE är tilldelade) på projektorn eller fjärrkontrollen ( 44) trycks in. Om projektorn projicerar en stillbild under lång tid, kan LCD-panelen eventuellt brännas in. Lämna inte projektorn i FRYS-läge för länge Rev.1 ( ) LX400 Bruksanvisning

24 Använda Temporärt gå till tomskärmen 1. Tryck på BLANK-knappen på fjärrkontrollen. Den tomma skärmbilden kommer att visas istället för BLANK LASER insignalens skärm. Se BLANK under SKÄRMBILD-menyn ( 38). För att gå ur den tomma skärmbilden och återgå till insignalens skärm, tryck på BLANK-knappen igen. Projektorn återgår automatiskt till insignalens skärm när någon av projektorns eller fjärrkontrollens knappar (förutom ASPECT, POSITION, MAGNIFY eller FREEZE-knappen, och förutom MY BUTTON1/2 om AUTO KEYSTONE eller MITT MINNE eller BILDLÄGE är tilldelade denna ( 44)) trycks in. NOTERA Ljudet är inte aktivt med funktionen tomskärm. Om nödvändigt, ange först volym eller tyst läge. 22 LX400 Bruksanvisning Rev.1 ( )

25 Använda Använda meny-funktionen Denna projektor har följande menyer: BILD, VISA, INSIGNAL, INSTÄLL., LJUD, SKÄRMBILD, OPTION, NÄTVERK, och ENKEL MENY. ENKEL MENY består av funktioner som används ofta, och andra menyer klassifi ceras efter sitt ändamål och är samlade i Avancerad Meny. Var och en av dessa menyer styrs med samma metoder. De grundläggande operationerna i dessa menyer är som följer: ENTER-knapp ASPECT 1. Tryck på MENU-knappen på fjärrkontrollen eller en av markörknapparna på projektorn. Den Avancerad MENY eller ENKEL MENY, vilken har prioritet precis efter påslagning, visas. Om du vill flytta menyns läge, använd markörknapparna efter att du tryckt på POSITION-knappen. När projektorn visar en meny, fungerar MENU-knappen på projektorn som markörknappar. I ENKEL MENY Om du vill växla till Avancerad MENY, välj "Gå till 2. Avancerad meny..." Använd / -markörknapparna för att välja en artikel som 3. du vill ändra. Använd / -markörknapparna för att ändra värden. 4. I Avancerad MENY Använd / -markörknapparna för att välja en meny. 2. Om du vill växla till den ENKEL MENY, välj ENKEL MENY Tryck sedan på -markörknappen på projektorn eller fjärrkontrollen, eller ENTER-knappen på fjärrkontrollen för att välja en artikel. Skärmbilden för vald meny kommer att framträda. Använd / -markörknapparna för att välja en artikel som du vill ändra. 3. Tryck sedan på -markörknappen på projektorn eller fjärrkontrollen, eller ENTER-knappen på fjärrkontrollen för att gå vidare. Funktionsmenyn för den valda artikeln visas. Använd / -markörknapparna för att ändra värden. 4. Vissa funktioner kan inte utföras när en viss inport väljs, eller när en viss insignal visas. När du vill återuppta driften, tryck på RESET-knappen på fjärrkontrollen under momentet. Notera att alternativ vars funktioner utförs samtidigt med användningen (t.ex. SPRÅK, H FAS, VOLYM etc.) inte kan återställas. I Avancerad MENY, när du vill återgå till föregående skärm, tryck på -markörknappen på projektorn eller fjärrkontrollen, eller ESC-knappen på fjärrkontrollen. Tryck på MENU-knappen på fjärrkontrollen igen för att stänga menyn och slutföra momentet. 5. Markörknappar MENU-knapp RESET-knapp ESC MENU RESET Även om du inte gör någonting försvinner dialogen automatiskt efter ca 10 sekunder Rev.1 ( ) LX400 Bruksanvisning PUSH ENTER PAGE UP POSITION AUTO PAGE DOWN

26 ENKEL MENY ENKEL MENY Från ENKEL MENY, kan de artiklar som visas i tabellen nedan ställas in. Välj en artikel med / -markörknapparna på projektorn eller fjärrkontrollen. Ställ sedan in det enligt följande tabell. Artikel ASPEKT AUTO KEYSTONE EXEKVERA KEYSTONE KEYSTONE Använd / -knapparna för att växla läge för bildförhållande. Se ASPEKT under VISA-meny ( 29). Med -knappen utförs auto keystone-funktionen. Se AUTO KEYSTONE EXEKVERA under INSTÄLL.-meny ( 35). Med / -knapparna korrigeras den vertikala keystone-störningen. Se KEYSTONE under INSTÄLL.-meny ( 35). Med / -knapparna korrigeras den horisontella keystone-störningen. Se KEYSTONE under INSTÄLL.-meny ( 36). Med / -knapparna växlas bildläge. Bildlägena är kombinationer av GAMMA- och FÄRGTEMP.- inställningar. Välj ett lämpligt läge efter projektionskällan. NORMAL BIO DYNAMISK TAVLA(SVART) BILDLÄGE (fortsättn. på nästa sida) DAGSLJUS WHITEBOARD TAVLA(GRÖN) FÄRGTEMP. GAMMA NORMAL MEDIUM DEFAULT #1 DEFAULT BIO LÅG DEFAULT #2 DEFAULT DYNAMISK HÖG DEFAULT #3 DEFAULT TAVLA(SVART) HÖGT LJUSFÖDE-1 DEFAULT #4 DEFAULT TAVLA(GRÖN) HÖGT LJUSFÖDE-2 DEFAULT #4 DEFAULT WHITEBOARD MEDIUM DEFAULT #5 DEFAULT DAGSLJUS HÖGT LJUSFÖDE-3 DEFAULT #6 DEFAULT När kombinationen av GAMMA och FÄRGTEMP. skiljer sig från förtilldelade lägen ovan, visas på BILDLÄGE-menyn PERSONLIG. Se GAMMA ( 26) och FÄRGTEMP. ( 27) under BILD-menyn. När denna funktion utförs, kan ett extra element såsom en linje uppträda. 24 LX400 Bruksanvisning Rev.1 ( )

27 ENKEL MENY ENKEL MENY (fortsättn.) Del LJUSSTYRKA KONTRAST FÄRG FÄRGTON SKÄRPA SÄNKT SPEGLING ÅTERSTÄLL FILTERTID SPRÅK Gå till Avancerad meny... Använd / -knapparna för att justera ljusstyrkan. Se LJUSSTYRKA under BILD-menyn ( 26). Använd / -knapparna för att justera kontrasten. Se KONTRAST under BILD-menyn ( 26). Använd / -knapparna för att justera styrkan i helfärgen. Se FÄRG under BILD-menyn ( 27). Använd / -knapparna för att justera tonen. Se FÄRGTON under BILD-menyn ( 27). Använd / -knapparna för att justera skärpan. Se SKÄRPA under BILD-menyn ( 27). Använd / -knapparna för att slå av/på det ljudsänkta läget. Se SÄNKT under INSTÄLL.-menyn ( 36). Använd / -knapparna för att växla läge för speglingstatus. Se SPEGLING under INSTÄLL.-meny ( 36). Med denna operation återställs alla artiklar i ENKEL MENY utom FILTERTID och SPRÅK. En dialog visas för bekräftelse. Genom att välja ÅTERSTÄLL med -knappen utförs återställningen. Användningstiden för luftfi ltret visas i menyn. Med denna operation återställs fi ltertiden, vilken håller reda på luftfi ltrets använda tid. En dialog visas för bekräftelse. Genom att välja ÅTERSTÄLL med -knappen utförs återställningen. Se FILTERTID under OPTION-menyn ( 43). Använd / -knapparna för att ändra språket på skärmen. Se SPRÅK under SKÄRMBILD-menyn ( 38). Välj "Gå till Avancerad meny på menyn, och tryck på eller ENTER-knappen för att använda menyn BILD, VISA, INSIGNAL, INSTÄLL., LJUD, SKÄRMBILD, OPTION eller NÄTVERK Rev.1 ( ) LX400 Bruksanvisning
