1 Digital projektor X64w Snabbguide Tack för att du har köpt denna projektor. VARNING Före användandet av denna produkt, se till att ha läst igenom alla manualer för produkten. Se till att läsa "Bruksanvisning för Produktsäkerhets" först. Efter att du läst dem, håll denna information på säker plats för framtida bruk. Om denna manual Flera symboler används i denna manual. Symbolernas betydelser beskrivs nedan. VARNING OBS Denna symbol indikerar information som, om den ignoreras, eventuellt kan resultera i personskada eller t.o.m. dödsfall till följd av felaktig hantering. Denna symbol indikerar information som, om den ignoreras, eventuellt kan resultera i personskada eller fysisk sakskada till följd av felaktig hantering. Läs vidare på de sidor som anges med siffror efter denna symbol. Obs! Informationen i denna manual är föremål för förändringar utan föregående avisering. Tillverkaren tar inget ansvar för ev. fel som kan uppträda i denna manual. Reproduktion, överföring eller kopiering av hela eller delar av detta dokument är inte tillåtet utan uttryckligt, skriftligt godkännande. Varumärkesinformation Mac är ett registrerat varumärke som tillhör Apple Computer, Inc. VESA och SVGA är varumärken som tillhör Video Electronics Standard Association. Windows är ett varumärke under Microsoft Corporation. Alla övriga varumärken är respektive varumärkesägares egendom. 1

2 Innehåll 2 Innehåll Om denna manual...1 Innehåll...2 Projektorfunktioner Förberedelser Innehåll i förpackningen Sätta på linsskyddet....3 namn Projektor....4 Kontrollpanel...5 Baksidespanel...5 Fjärrkontroll...6 Ställa in...7 Uppställning Ansluta dina enheter...9 Använda en USB-lagringsenhet.. 12 Använda ett SD-kort...12 Ansluta strömförsörjningen...13 Använda säkerhetsbygeln och urtaget..13 Fjärrkontroll Sätta i batterier Om fjärrkontrollens signal...14 Ändra fjärrkontrollens signalfrekvens.. 15 Använda som enkel mus & tangentbord till PC..15 Ström på/av...16 Sätta på strömmen Avstängning av strömmen Använda Justera volymen Temporärt stänga av ljudet Välja en ingångssignal Söka efter en ingångssignal Välja ett bildförhållande...18 Justera projektorn i höjdled...19 Justera zoom och fokus Använda den automatiska justeringsfunktionen.. 20 Justera positionen...20 Korrigera keystone-störningar...21 Använda förstoringsfunktionen...21 Frysa skärmen Temporärt gå till tomskärmen Använda meny-funktionen...23 ENKEL MENY BILDFÖRH., AUTO KEYSTONE EXEKVERA, KEYSTONE, BILDLÄGE, LJUSSTYRKA, KONTRAST, FÄRG, FÄRGTON, SKÄRPA, LJUDNIÅ, SPEGLING, ÅTERSTÄLL, FILTERTID, SPRÅK, GÅ TILL DETALJERAD MENY... BILD-Meny...27 LJUSSTYRKA, KONTRAST, GAMMA, FÄRGTEMP, FÄRG, FÄRGTON, SKÄRPA, MITT MINNE VISA-Meny ASPEKT, ÖVERSVEP, VPOSITION, H POSITION, H FAS, H STORLEK, AUTOJUSTERING UTFÖR INSIGNAL-Meny PROGRESSIV, VIDEO NR, FÄRGZON, COMPONENT, VIDEOFORMAT, BILDLÅS, COMPUTER-IN, UPPLÖSNING INSTÄLL.-Meny AUTO KEYSTONE EXEKVERA, KEYSTONE, LJUDNIVÅ, SPEGLING, VOLYM, HÖGTALARE, AUDIO SKÄRMBILD-Meny SPRÅK, MENYLÄGE, BLANK, UPPSTART, MINSKÄRM, MINSKÄRM LÅS, MEDDELANDE, KÄLLNAMN OPTION-Meny AUTOSÖK, AUTO KEYSTONE, AUTO PÅ, AUTO FRÅN, LAMPTID, FILTERTID, MIN KNAPP, SERVICE, SÄKERHET MIU-Meny LIVE MODE, INSTÄLLNING LIVELÄGE, PRESENTATION UTAN PC, INSTÄLL., PROJEKTORNAMN, e-shot, INFORMATION, SERVICE C.C. (Closed Caption)-Meny.. 63 SKÄRM, LÄGE, KANAL Underhåll Byta ut lampan Byta ut det interna klockbatteriet...68 Övrig skötsel Felsökning Relaterade meddelanden Angående indikatorlamporna Stänga av projektorn Återställning av alla inställningar...72 Fenomen som lätt kan misstas för att vara maskindefekter Teknisk (endast engelska) (Se slutet på denna bok, endast på engelska.)

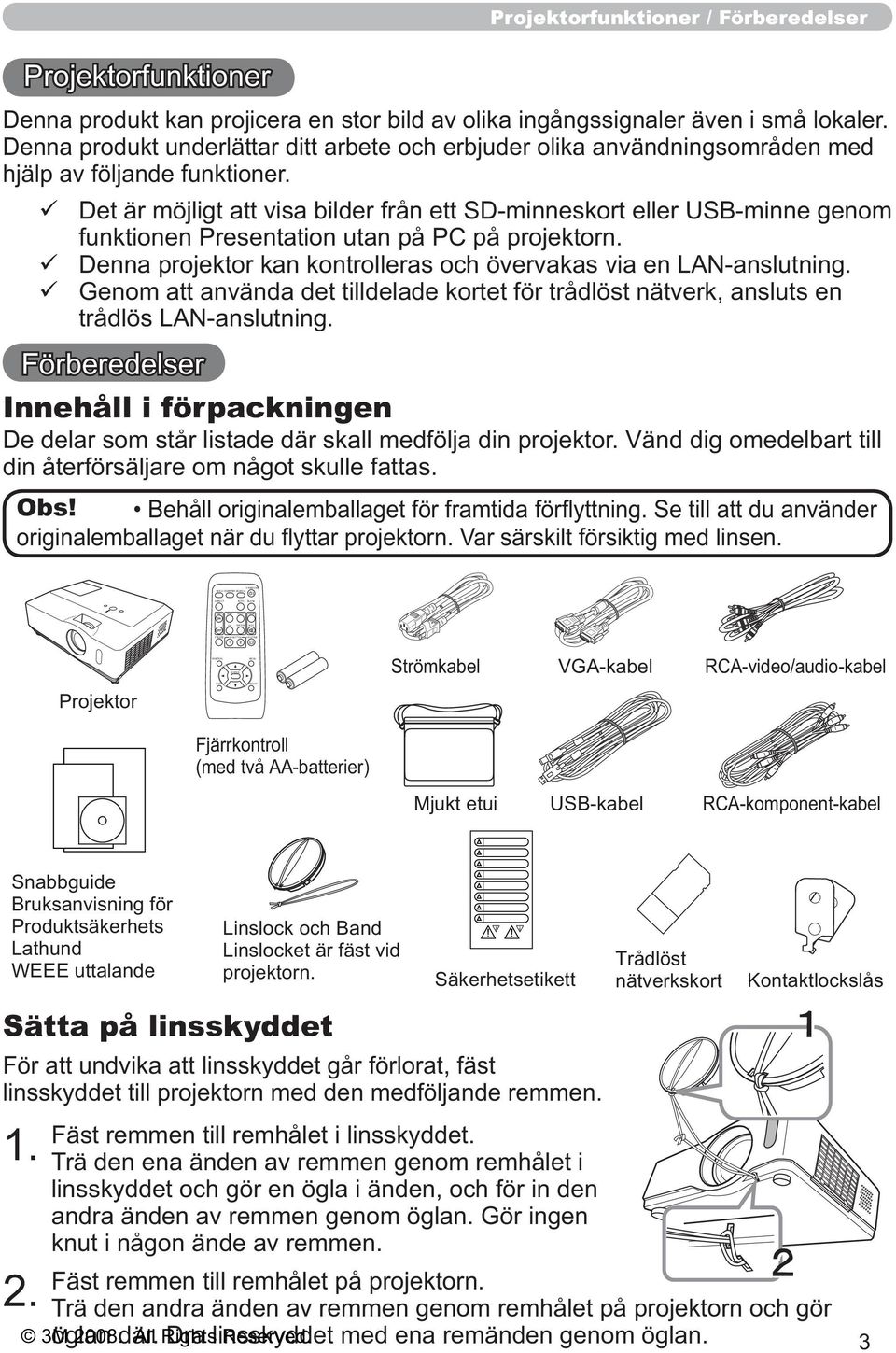

3 VIDEO STANDBY/ON COMPUTER SEARCH ASPECT AUTO BLANK MAGNIFY FREEZE POSITION ESC HOME END PAGE UP MY BUTTON ENTER VOLUME PAGE DOWN MUTE KEYSTONE MENU RESET Projektorfunktioner Projektorfunktioner / Förberedelser Denna produkt kan projicera en stor bild av olika ingångssignaler även i små lokaler. Denna produkt underlättar ditt arbete och erbjuder olika användningsområden med hjälp av följande funktioner. Det är möjligt att visa bilder från ett SD-minneskort eller USB-minne genom funktionen Presentation utan på PC på projektorn. Denna projektor kan kontrolleras och övervakas via en LAN-anslutning. Genom att använda det tilldelade kortet för trådlöst nätverk, ansluts en trådlös LAN-anslutning. Förberedelser Innehåll i förpackningen De delar som står listade där skall medfölja din projektor. Vänd dig omedelbart till din återförsäljare om något skulle fattas. Obs! Strömkabel VGA-kabel RCA-video/audio-kabel Projektor Fjärrkontroll (med två AA-batterier) Mjukt etui USB-kabel RCA-komponent-kabel Snabbguide Bruksanvisning för Produktsäkerhets Lathund WEEE uttalande Sätta på linsskyddet För att undvika att linsskyddet går förlorat, fäst linsskyddet till projektorn med den medföljande remmen Linslock och Band Linslocket är fäst vid projektorn. Säkerhetsetikett Fäst remmen till remhålet i linsskyddet. Trä den ena änden av remmen genom remhålet i linsskyddet och gör en ögla i änden, och för in den andra änden av remmen genom öglan. Gör ingen knut i någon ände av remmen. Fäst remmen till remhålet på projektorn. Trä den andra änden av remmen genom remhålet på projektorn och gör öglan där. Dra linsskyddet med ena remänden genom öglan. Trådlöst nätverkskort Kontaktlockslås 3

4 namn namn Projektor (1) Lamplucka ( 64). Lampan sitter innanför. (2) Fokusring ( 19) (3) Zoomring ( 19) (4) Manöverpanel ( 5) (5) Höjdjusterknappar (x 2) ( 19) (6) Höjdjusterfötter (x 2) ( 19) (7) Fjärrsensor ( 14) (8) Lins ( 16, 69) (9) Linsskydd ( 3) (10) Luftintag (11) Filterlucka ( 66) innanför. (12) Högtalare ( 36) (13) Utblåsöppning (14) AC-ingång ( 13) (15) Strömbrytare ( 16) (16) Baksidespanel ( 5) (17) Säkerhetsbygel ( 13) (18) Säkerhetsurtag ( 13) (19) Kåpa för SD-kortfack ( 68) Det interna klockbatteriet sitter innanför. HET! (1) (2) (3) (4) (6) (8) (11) (9) (5) (10) (6) (7) (6) (6) HET! (13) (10) (11) (4) (12) (19) (18) (14) (16) (15) (17) (13) (1) VARNING HET! : Berör inte området kring lampluckan och luftutblåset under användning eller precis efter användning, eftersom det är mycket varmt. eftersom det kraftiga ljuset inte är bra för ögonen. OBS alltför varm. Blockera eller hindra inte på något vis luftöppningarna. Placera inte någonting som kan fastna eller sugas in i luftöppningarna, i dessas närhet. från att falla ned, eftersom de inte är dimensionerade för detta. eftersom projektorn då kan falla. 4

5 namn Kontrollpanel (1) STANDBY/ON-knapp ( 16) (2) INPUT-knapp ( 17, 23) (3) MENU-knapp ( 23) Den består av en fyrdelad markörknapp. (4) POWER-indikator ( 16, 71) (5) TEMP-indikator ( 71) (6) LAMP-indikator ( 71) (6) (5) (4) (1) (3) (2) Baksidespanel (1) AUDIO IN1-port ( 9) (2) AUDIO IN2-port ( 9) (3) AUDIO OUT-port ( 9) (4) COMPUTER IN1-port ( 9) (5) COMPUTER IN2-port ( 9) (6) MONITOR OUT-port ( 9) (7) Avstängningsbrytare ( 72) (8) CONTROL-port ( 9) (9) USB-port ( 9) (10) COMPONENT (Y, Cb/Pb, Cr/Pr)-portar ( 9) (11) VIDEO-port ( 9) (12) S-VIDEO-port ( 9) (13) AUDIO IN3 (V,H)-portar ( 9) (14) LAN-port ( 9) (15) USB-STORAGE-port ( 9) (16) SD-kortfack ( 9) (16) (2) (1) (3) SD CARD (4) (15) (14) (5) (6) (7) (8) (9) (10) (11) (13) (12) OBS av med den normala proceduren, eftersom denna strömbrytare stoppar driften av projektorn utan att kyla ned den. 5

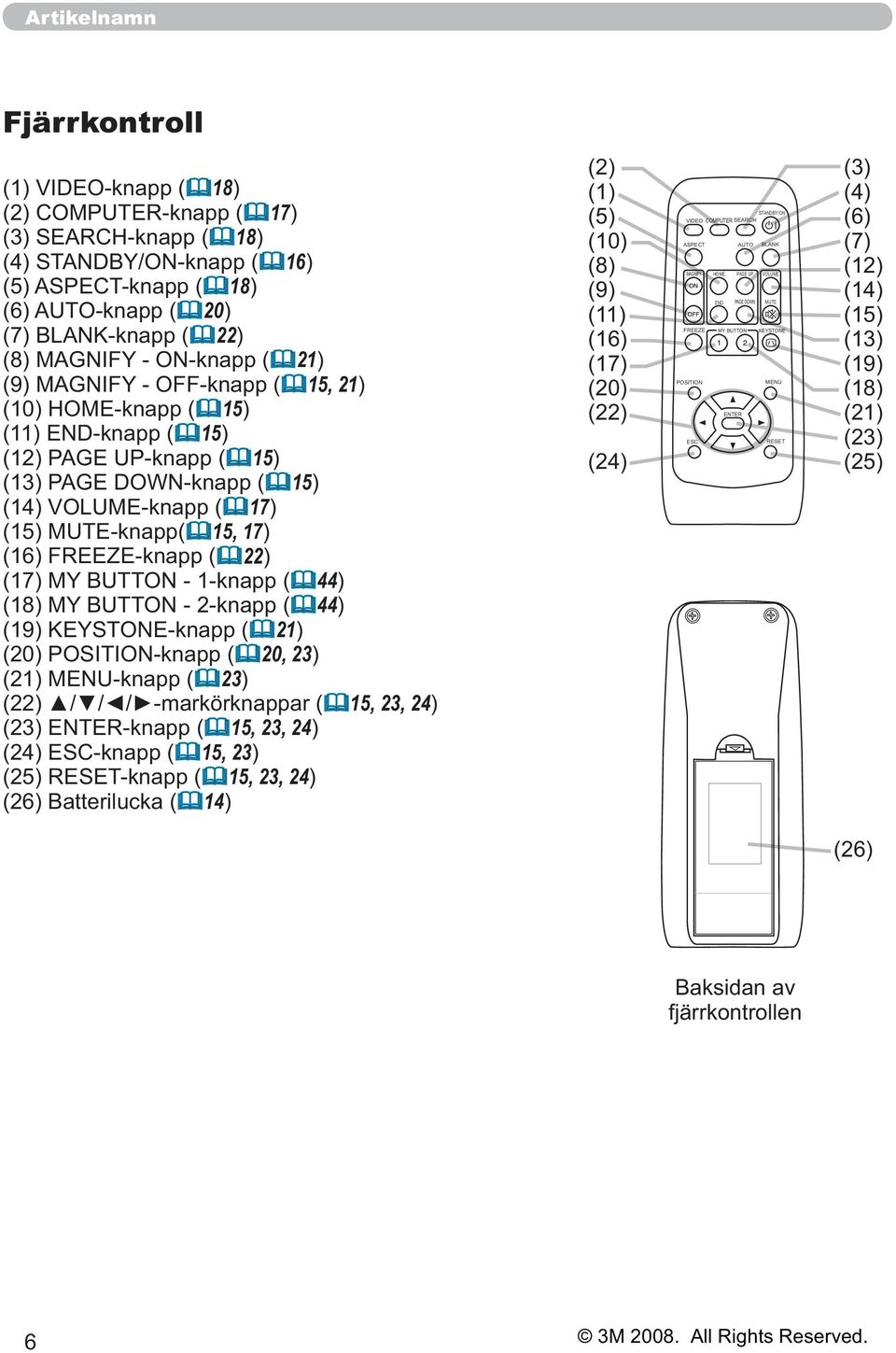

6 namn Fjärrkontroll (1) VIDEO-knapp ( 18) (2) COMPUTER-knapp ( 17) (3) SEARCH-knapp ( 18) (4) STANDBY/ON-knapp ( 16) (5) ASPECT-knapp ( 18) (6) AUTO-knapp ( 20) (7) BLANK-knapp ( 22) (8) MAGNIFY - ON-knapp ( 21) (9) MAGNIFY - OFF-knapp ( 15, 21) (10) HOME-knapp ( 15) (11) END-knapp ( 15) (12) PAGE UP-knapp ( 15) (13) PAGE DOWN-knapp ( 15) (14) VOLUME-knapp ( 17) (15) MUTE-knapp( 15, 17) (16) FREEZE-knapp ( 22) (17) MY BUTTON - 1-knapp ( 44) (18) MY BUTTON - 2-knapp ( 44) (19) KEYSTONE-knapp ( 21) (20) POSITION-knapp ( 20, 23) (21) MENU-knapp ( 23) 15, 23, 24) (23) ENTER-knapp ( 15, 23, 24) (24) ESC-knapp ( 15, 23) (25) RESET-knapp ( 15, 23, 24) (26) Batterilucka ( 14) (2) (1) (5) (10) (8) (9) (11) (16) (17) (20) (22) (24) STANDBY/ON VIDEO COMPUTER SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME END PAGE DOWN MUTE FREEZE MY BUTTON KEYSTONE POSITION MENU ENTER ESC RESET (3) (4) (6) (7) (12) (14) (15) (13) (19) (18) (21) (23) (25) (26) Baksidan av fjärrkontrollen 6

7 Ställa in Ställa in Installera projektorn efter omgivningen och det sätt som projektorn är tänkt att användas på. Uppställning Se illustrationerna och tabellerna nedan för att bestämma skärmstorlek och avstånd. Värdena som visas i tabellen är beräknade för en fullformatskärm: a Skärmstorlek (diagonal) b Projiceringsavstånd (±10 %) c1, c2 Skärmhöjd (±10%) På en horisontell yta Upphängd från taket Håll ett avstånd på 30 cm eller mer från projektorns sidor till andra objekt såsom väggar. Rådfråga din återförsäljare innan en särskild installation görs, såsom upphängning från taket. a 4 : 3 skärm 16 : 9 skärm Skärmens b c1 c2 b c1 c2 storlek Projektionsavstånd Skärmens Skärmens Projektionsavstånd Skärmens Skärmens (diagonalt) Min. Max. höjd höjd Min. Max. höjd höjd tum m m tum m tum cm tum cm tum m tum m tum cm tum cm tum 30 0,8 0,9 35 1, ,0 39 1, ,0 1,2 47 1, ,3 52 1, ,3 1,5 59 1, ,6 65 2, ,5 1,8 71 2, ,0 78 2, ,8 2,1 83 2, ,3 91 2, ,0 2,4 95 2, , , ,3 2, , , , ,5 3, , , , ,0 3, , , , ,8 4, , , , ,1 6, , , , ,4 7, , , , ,6 9, , , ,

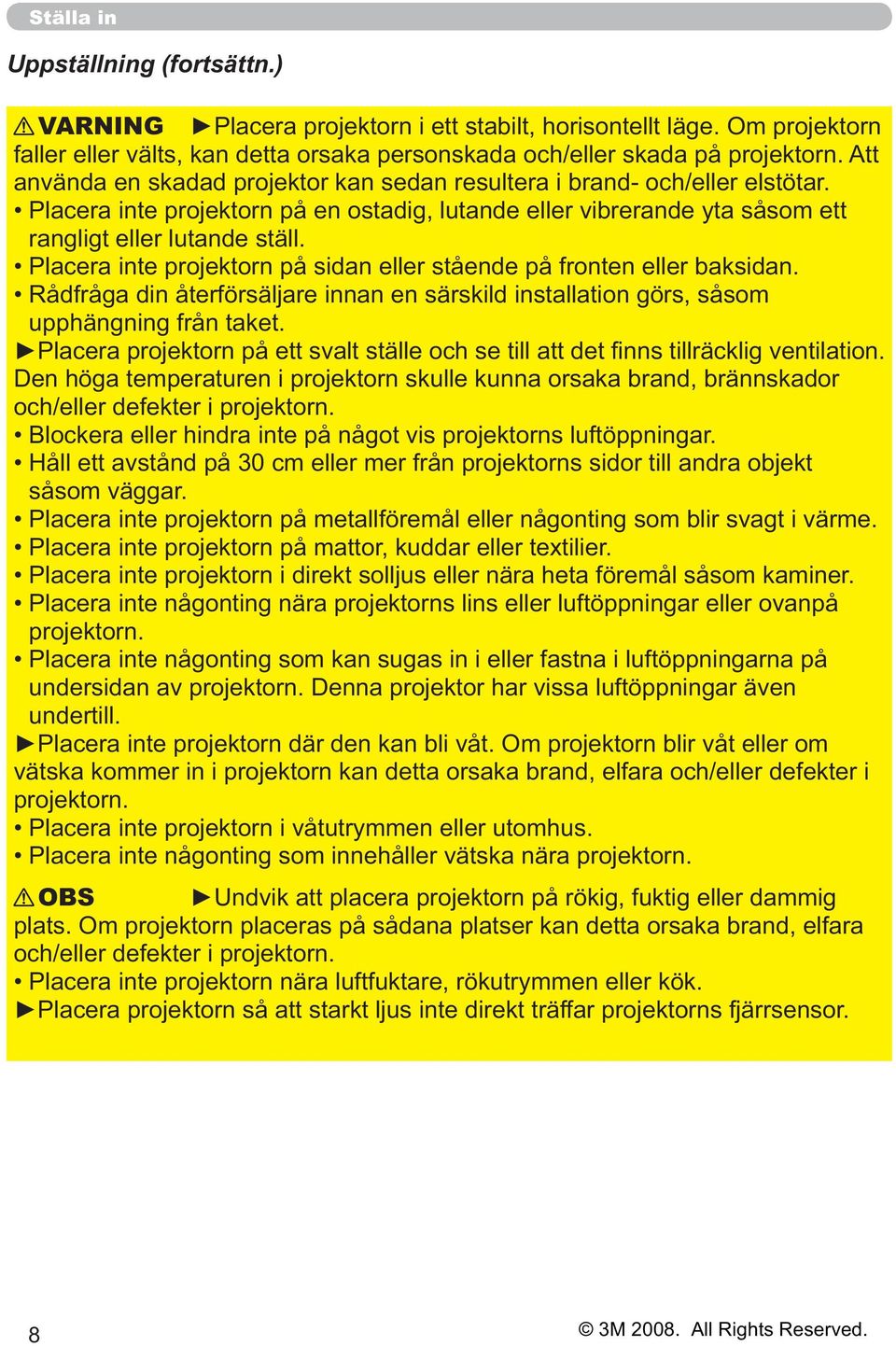

8 Ställa in Uppställning (fortsättn.) VARNING faller eller välts, kan detta orsaka personskada och/eller skada på projektorn. Att använda en skadad projektor kan sedan resultera i brand- och/eller elstötar. Placera inte projektorn på en ostadig, lutande eller vibrerande yta såsom ett rangligt eller lutande ställ. Placera inte projektorn på sidan eller stående på fronten eller baksidan. Rådfråga din återförsäljare innan en särskild installation görs, såsom upphängning från taket. Den höga temperaturen i projektorn skulle kunna orsaka brand, brännskador och/eller defekter i projektorn. Blockera eller hindra inte på något vis projektorns luftöppningar. Håll ett avstånd på 30 cm eller mer från projektorns sidor till andra objekt såsom väggar. Placera inte projektorn på metallföremål eller någonting som blir svagt i värme. Placera inte projektorn på mattor, kuddar eller textilier. Placera inte projektorn i direkt solljus eller nära heta föremål såsom kaminer. Placera inte någonting nära projektorns lins eller luftöppningar eller ovanpå projektorn. Placera inte någonting som kan sugas in i eller fastna i luftöppningarna på undersidan av projektorn. Denna projektor har vissa luftöppningar även undertill. vätska kommer in i projektorn kan detta orsaka brand, elfara och/eller defekter i projektorn. Placera inte projektorn i våtutrymmen eller utomhus. Placera inte någonting som innehåller vätska nära projektorn. OBS plats. Om projektorn placeras på sådana platser kan detta orsaka brand, elfara och/eller defekter i projektorn. Placera inte projektorn nära luftfuktare, rökutrymmen eller kök. 8

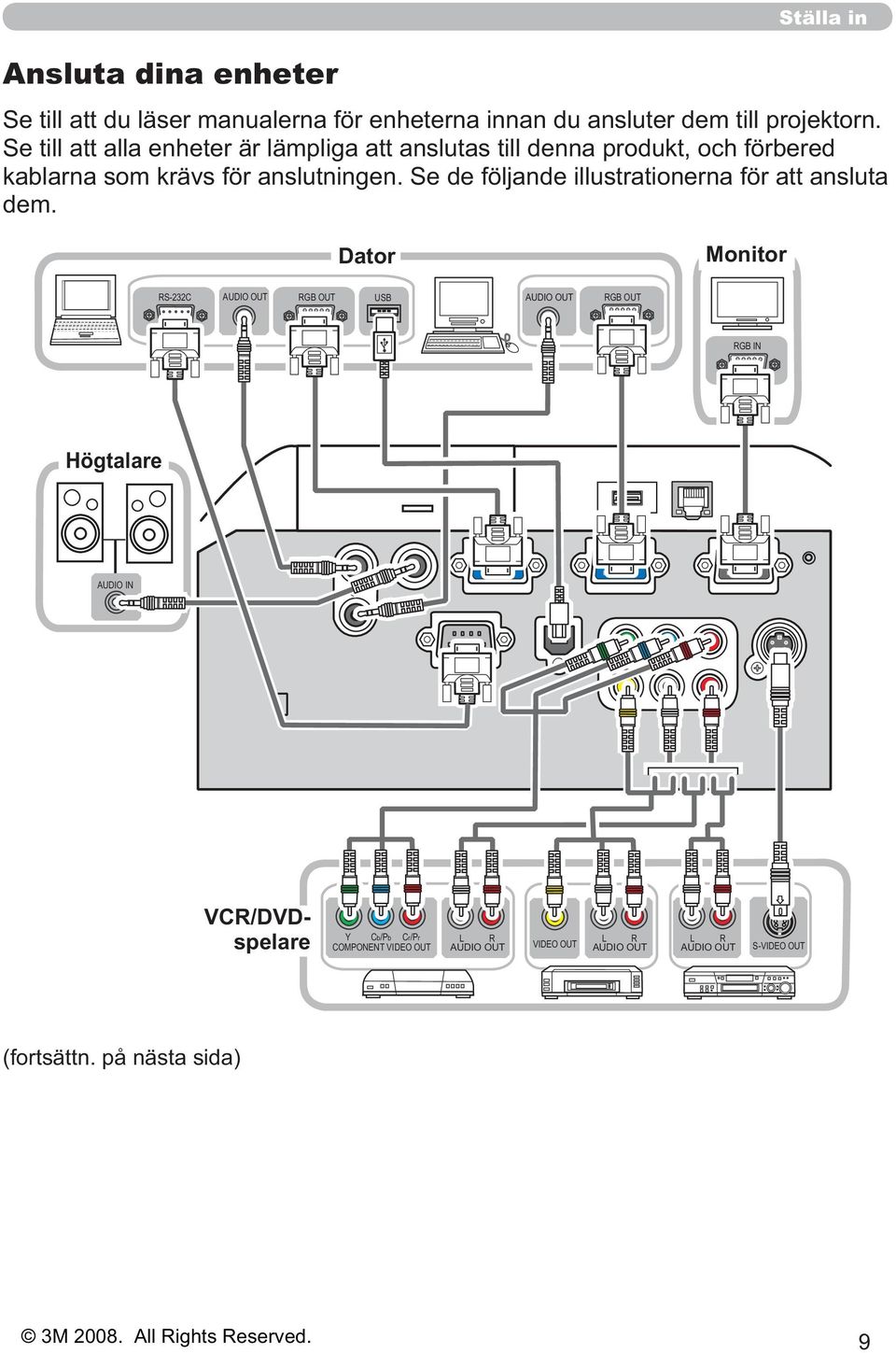

9 Ansluta dina enheter Ställa in Se till att du läser manualerna för enheterna innan du ansluter dem till projektorn. Se till att alla enheter är lämpliga att anslutas till denna produkt, och förbered kablarna som krävs för anslutningen. Se de följande illustrationerna för att ansluta dem. Dator Monitor RS-232C AUDIO OUT RGB OUT USB AUDIO OUT RGB OUT RGB IN Högtalare AUDIO IN VCR/DVDspelare Y Cb/Pb Cr/Pr COMPONENT VIDEO OUT L R AUDIO OUT VIDEO OUT L R AUDIO OUT L R AUDIO OUT S-VIDEO OUT (fortsättn. på nästa sida) 9

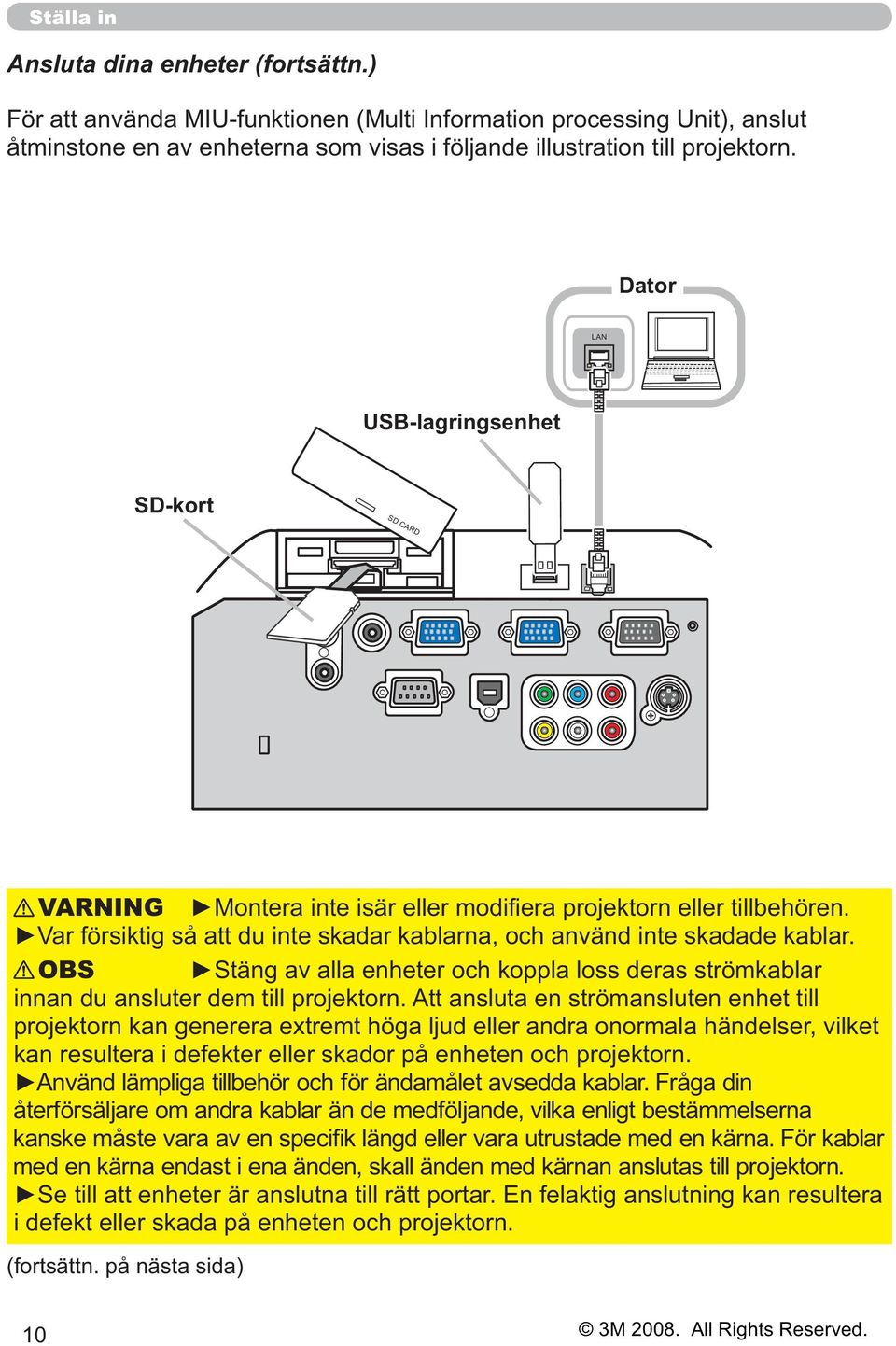

10 Ställa in Ansluta dina enheter (fortsättn.) För att använda MIU-funktionen (Multi Information processing Unit), anslut åtminstone en av enheterna som visas i följande illustration till projektorn. Dator LAN USB-lagringsenhet SD-kort SD CARD VARNING OBS innan du ansluter dem till projektorn. Att ansluta en strömansluten enhet till projektorn kan generera extremt höga ljud eller andra onormala händelser, vilket kan resultera i defekter eller skador på enheten och projektorn. återförsäljare om andra kablar än de medföljande, vilka enligt bestämmelserna med en kärna endast i ena änden, skall änden med kärnan anslutas till projektorn. i defekt eller skada på enheten och projektorn. (fortsättn. på nästa sida) 10

11 Ställa in Ansluta dina enheter (fortsättn.) Obs! Se till att du läser manualerna för enheterna innan du ansluter dem till projektorn, och se till att alla enheter är lämpliga att anslutas till denna produkt. Innan du ansluter till en PC, kontrollera signalnivå, signaltiming och upplösning. - Se till att du kontaktar nätverksadministratören. Anslut inte en LAN-port till ett nätverk som kan ha en för hög spänning. - Vissa signaler kan behöva en adapter för att ledas in i denna projektor. stöds av denna projektor. - Även om projektorn kan visa signaler med en upplösning upp till UXGA (1600X1200), kommer signalen att konverteras till projektorns panelupplösning innan den visas. Det bästa visningsresultatet åstadkoms om upplösningarna hos insignalen och projektorpanelen är identiska. När du håller på att ansluta, se till att formen på kontaktdonen passar porten där de ska anslutas. Och se till att dra åt skruvarna på anslutningar som har skruvar. När du ansluter en bärbar dator till projektorn, se till att aktivera PC:ns externa RGButgång. (ställ in den bärbara datorn till CRT-visning eller till samtidig LCD- och CRTvisning.) För detaljer om hur detta görs, se instruktionsmanualen för den bärbara datorn. När bildupplösningen ändras på en PC och därmed på en insignal, kan den automatiska inställningsfunktionen ta viss tid och den kanske inte slutförs. I detta fall kanske du inte kommer att kunna se en kryssruta för att välja JA/NEJ för den nya upplösningen i Windows. Sedan återgår upplösningen till den ursprungliga. Det kan möjligen rekommenderas att använda andra CRT- eller LCD-monitorer för att ändra upplösningen. I vissa fall kanske denna projektor inte visar en riktig bild eller någon bild alls på skärmen. Exempelvis kanske den automatiska inställningen inte fungerar korrekt med vissa insignaler. En insignal av komposit-synk eller "synk på G" kan göra projektorn förvirrad så att den ej visar en korrekt bild. Om Plug-and-Play-egenskaper Plug-and-Play är ett system bestående av en PC, dess operativsystem och kringutrustning (t.ex. skärmenheter). Denna projektor är VESA DDC 2B-kompatibel. Plug-and-Play kan användas genom att ansluta denna projektor till en PC som är VESA DDC (display data channel)-kompatibel. Utnyttja denna funktion genom att ansluta en RGB-kabel till COMPUTER IN1-porten (DDC 2B-kompatibel). Plug-and-Play kanske inte fungerar korrekt om du försöker med någon annan typ av anslutning. Använd standarddrivrutinerna i din PC eftersom denna projektor är en Plug-and-Playmonitor. 11

12 SD CARD SD CARD Ställa in Ansluta dina enheter (fortsättn.) Använda en USB-lagringsenhet För att titta på bilder som ligger på en USB-enhet, såsom ett USB-minne, sätt i enheten i USB STORAGE-porten. Innan du tar bort USB-enheten, se till att utföra proceduren AVLÄGSNA MEDIA via menyn PRESENTATION UTAN PC under menyn MIU. Använda ett SD-kort Kåpa för SD-kortfacket För att titta på bilder som ligger på en SD-enhet, såsom ett SD-minneskort, sätt i enheten i SDkortfacket. Eller, för att använda trådlöst nätverkfunktionen, sätt i det interna klockbatteriet ( 68) och sätt i det särskilda kortet för trådlöst nätverk i SD-kortfacket. Sätta i SD-kortet Lås för fackkåpan Se till att strömsladden inte är inkopplad till 1. projektornendast för det trådlösa nätverkskortet. Ta bort kåpan för SD-kortfacket. För att ta loss den, rekommenderas det att vika 2. kanten på dess sida uppåt. För långsamt in SD-kortet fullständigt i SD-kortfacket. Se till att det avfasade hörnet 3. på SD-kortet placeras åt höger i SD-kortfacket vid isättning. Sätt på kåpan för SD-kortfacket igen. Det rekommenderas att kåpan skjuts åt sidan på 4. projektorn. Använda kåplåset i säkerhetssyfte Genom att använda det bifogade kåplåset kan du förhindra att kåpan för SD-kortfacket öppnas. Öppna de båda plattorna för kåplåset och för ihop spetsarna på de två plattorna, och 1. sätt sedan i spetsarna i låshålet för kortfackskåpan. För samman själva plattorna. Sätt sedan på ett hänglås eller kombinationslås för hålet 2. till kåpans lås. Ta bort SD-kortet Genomför proceduren AVLÄGSNA MEDIA via menyn PRESENTATION UTAN PC 1. under MIU-menynendast för SD- lagringskort. Slå av projektorn och koppla loss strömsladden från projektornendast för det trådlösa 2. nätverkskortet. Ta bort kåpan för SD-kortfacket. Efter att du tagit ut SD-kortet, sätter du tillbaka kåpan 3. för SD-kortfacket. VARNING OBS Det speciella kortet för trådlösa nätverk krävs för att använda funktionen trådlöst nätverk på denna projektor. Använd endast kortet i landet eller regionen där du har köpt det. Kontakta din återförsäljare för mer information. Obs! När du använder projektorn med ett ledningsbundet LAN, ta bort det trådlösa nätverkskortet. 12

13 Ansluta strömförsörjningen Till en början, se till att huvudströmbrytaren på projektorn står på OFF (markerat med "O") Sätt i strömsladdens kontakt till AC-ingången på projektorn. Sätt in strömsladdens stickkontakt i uttaget. AC-ingång Ställa in Strömsladd VARNING anslutning kan resultera i brand och/eller elektriska stötar. Använd endast strömsladden som medföljer projektorn. Om den är skadad, kontakta din återförsäljare för att få en ny hel. Koppla endast in strömsladden i ett nätuttag som har en spänning som lättåtkomligt. Ta ur strömsladden för total frånkoppling. Använda säkerhetsbygeln och urtaget En i handeln förekommande anti-stöld-kedja eller vajer på upp till 10 mm i diameter kan fästas till säkerhetsbygeln på projektorn. Denna produkt har även säkerhetsurtag för Kensington-lås. För detaljer, se manualen för säkerhetsanordningen. Anti-stöld-kedja eller vajer Säkerhetsurtag Säkerhetsbygel VARNING projektorn från att falla ned, eftersom de inte är avsedda för detta. OBS utblåsöppningarna. Den kan bli för varm. Obs! Säkerhetsbygeln och -urtaget innebär inte ett omfattande stöldskydd. De är avsedda att användas som en kompletterande stöldskyddsåtgärd. 13

14 Fjärrkontroll Fjärrkontroll Sätta i batterier Sätt i batterierna i fjärrkontrollen innan du använder den. Om fjärrkontrollen börjar fungera dåligt, börja med att byta ut batterierna. Om du inte använder fjärrkontrollen under en längre period, ta ut batterierna ur fjärrkontrollen och lagra dem på en säker plats. Ta bort batteriluckan genom att fatta 1. tag i dess hakdel. Sätt i två AA-batterier (HITACHI MAXELL, 2. Art. nr. LR6 eller R6P) med deras plusoch minuspoler rättvända såsom visas på fjärrkontrollen. Sätt tillbaka batteriluckan i pilens riktning och snäpp tillbaka den på plats. 3. VARNING anvisningarna. Felaktig användning kan resultera i batteriexplosion, sprickor eller läckage, vilket skulle kunna resultera i brand, skada och/eller förorening av miljön. Se till att endast använda angivna batterier. Använd inte batterier av olika typer samtidigt. Blanda inte ett nytt batteri med ett använt. Se till att plus- och minuspolerna är korrekt riktade när du sätter i ett batteri. Håll batterier borta från barn och djur. Ladda inte upp, kortslut eller montera isär ett batteri. Låt inte ett batteri komma i kontakt med eld eller vatten. Förvara batterier på en mörk, sval och torr plats. Om du observerar batteriläckage, torka bort det som läckt och sätt i ett nytt batteri. Om du får batterisubstans på kropp eller kläder, skölj rikligt med vatten omedelbart. Följ lokala lagar vid omhändertagande av batteriet. Om fjärrkontrollens signal Fjärrkontrollen fungerar ihop med projektorns fjärrsensor. Projektorn har en fjärrsensor på fronten. Sensorn avkänner signalen inom följande område när sensorn är aktiv: 60 grader (30 grader till vänster och höger om sensorn) med 3 meters räckvidd. Ca. 3 m 30 º 30 º Obs! kan fungera. Om det är svårt att nå sensorn direkt, försök att få signalen att Fjärrkontrollen använder infrarött ljus för att sända signaler till projektorn (Klass 1-lysdiod), så se till att använda fjärrkontrollen i ett område fritt från hinder som kan blockera fjärrkontrollens signal till projektorn. Fjärrkontrollen kanske inte fungerar korrekt om kraftigt ljus (såsom direkt solljus) eller ljus från extremt nära håll (såsom från lysrör) lyser på fjärrsensorn på projektorn. Justera projektorns läge för att undvika sådant ljus. 14

15 Fjärrkontroll Ändra fjärrkontrollens signalfrekvens Den medföljande fjärrkontrollen har två möjliga signalfrekvenser, Läge 1:NORMAL and Läge 2:HÖG. Om fjärrkontrollen inte fungerar korrekt, försök att ändra signalfrekvensen. För att ställa in läget, håll de två knapparna som anges nedan, samtidigt intryckta i ungefär tre sekunder. (1) Sätt till Läge 1:NORMAL... MUTE- och RESET-knapparna (2) Sätt till Läge 2:HÖG... MAGNIFY OFF- och ESC-knapparna Kom ihåg att FJÄRR FREKVENS under SERVICE i OPTION-menyn ( 46) på projektorn skall ställas till samma läge som fjärrkontrollen. (2) STANDBY/ON VIDEO COMPUTER SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME END PAGE DOWN MUTE FREEZE MY BUTTON KEYSTONE POSITION MENU ENTER ESC RESET (1) Använda som enkel mus & tangentbord till PC Fjärrkontrollen fungerar som enkel mus och tangentbord till PC:n, när projektorns USB-port (B-typ) ansluts till PC:ns USB-port (A-typ) via en muskabel. (1) HOME-knapp: Tryck på HOME-knappen. (2) END-knapp: Tryck på END-knappen. (3) PAGE UP-knapp: Tryck på PAGE UP-knappen. (4) PAGE DOWN-knapp: Tryck på PAGE DOWN-knappen. (5) Mus vänster-knapp: Tryck på ENTER-knappen. (6) Laserpekare: (7) ESC-knapp: Tryck på ESC-knappen. (8) Mus höger-knapp: Tryck på RESET-knappen USB-port USB (1) (2) STANDBY/ON VIDEO COMPUTER SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME END PAGE DOWN MUTE FREEZE MY BUTTON KEYSTONE (3) (4) OBS tangentbordsfunktionen kan skada din utrustning. När du använder denna funktion, försäkra dig om att produkten bara är ansluten till en PC. Se till att du kontrollerar PC: ns manualer innan du ansluter produkten till en PC. (5) (7) POSITION ESC ENTER MENU RESET (6) (8) Obs! När den enkla mus- & tangentbordsfunktionen på denna produkt inte fungerar korrekt, kontrollera följande. - När en USB-kabel förbinder denna projektor med en PC som har ett inbyggt pekredskap (t.ex. en styrkula) som en notebook-pc, öppna BIOS-inställningsmenyn, och välj sedan extern mus och inaktivera det inbyggda pekredskapet, eftersom inbyggda pekredskap kan ha prioritet till denna funktion. - Windows 95 OSR 2.1 eller högre är nödvändigt för denna funktion. Denna funktion - Du kan inte göra saker som att trycka på två knappar samtidigt (exempelvis - Denna funktion är endast aktiverad när projektorn fungerar korrekt. Denna funktion är inte aktiverad när lampan håller på att värmas upp (POWER-indikatorn blinkar grönt), medan volym och bild ställs in, under keystone-korrigering, under inzoomning på skärmen, vid användning av BLANK-funktionen, eller vid visning av menyskärmen. 15

16 VIDEO MAGNIFY FREEZE COMPUTER SEARCH HOME END PAGE UP PAGE DOWN STANDBY/ON ASPECT AUTO BLANK POSITION ESC MY BUTTON ENTER VOLUME MUTE KEYSTONE MENU RESET Ström på/av Ström på/av Sätta på strömmen Se till att strömsladden är stadigt och korrekt ansluten till projektorn och uttaget. Ta bort linsskyddet, och sätt huvudströmbrytaren till ON-läget (markerat I ). POWER-indikatorn tänds och lyser stadigt orange ( 71 kanske inte fungerar under denna tidsperiod. Tryck på STANDBY/ON-knappen på projektorn eller fjärrkontrollen. Projektorlampan tänds och POWER-indikatorn börja blinka grönt. När strömmen är helt på, slutar indikatorn blinka och lyser stadigt grönt ( 71). För att visa bilden, välj en insignal enligt avsnittet "Välja en ingångssignal"( 17). STANDBY/ON-knapp POWER-indikator Huvudströmbrytare Avstängning av strömmen Tryck på STANDBY/ON-knappen på projektorn eller fjärrkontrollen. Meddelandet "Stänga av?" visas på skärmen i ca 5 sekunder. Tryck på STANDBY/ON-knappen igen medan meddelandet visas. Projektorlampan släcks och POWER-indikatorn börjar blinka orange. Sedan slutar POWER-indikatorn blinka och lyser stadigt orange när lampkylningen är klar ( 71). 3. Se till att POWER-indikatorn lyser stadigt orange, och ställ huvudströmbrytaren till OFF-läge (markerat "O"). POWER-indikatorn slocknar. Sätt på linsskyddet. Vänta minst ca 10 minuter med att slå på projektorn efter avstängningen. Om du slår på projektorn inom för kort tid kan detta korta ner livslängden på vissa förbrukningsdelar i projektorn. Huvudströmbrytare VARNING inte in i projektorns lins eller in i projektorn genom någon av dess öppningar. precis efter användning, eftersom det är mycket varmt. Obs! Slå ström på/av i rätt ordning. Slå på ström till projektorn innan du slår på de anslutna enheterna. När AUTO PÅ i OPTION-menyn är satt till PÅ, och strömmen har slagits av med huvudströmbrytaren den senaste gången, kan du genom att slå på huvudströmbrytaren få projektorlampan att tändas utan att trycka på STANDBY/ON-knappen ( 42). Använd avstängningsbrytaren ( 72) endast när projektorn inte slås av efter den normala proceduren. 16

17 Använda Justera volymen 1. Tryck på VOLUME-knappen på fjärrkontrollen. En dialog visas på skärmen som hjälper dig att justera volymen. 2. För att stänga dialogen och slutföra momentet, tryck på VOLUMEknappen igen. Även om du inte gör någonting försvinner dialogen automatiskt efter några sekunder. har valts som aktuell bildingångsport, är volyminställningen inaktiverad. Se AUDIO under INSTÄLL.-menyn ( 37). Temporärt stänga av ljudet 1. Tryck på MUTE-knappen på fjärrkontrollen. En dialog visas på skärmen som indikerar att du har tystat ljudet. För att återställa ljudet, tryck på MUTE- eller VOLUME-knappen. Även om du inte gör någonting försvinner dialogen automatiskt efter några sekunder. har valts som aktuell bildingångsport, är ljudet alltid avstängt. Se LJUD under INSTÄLL.-menyn ( 37). är inställt till VIDEO- eller S-VIDEO-port, aktiveras C.C. (Closed Caption) automatiskt om C.C. sätts till AUTO under SKÄRM i C.C.- menyn och ingångssignalen från porten stöder C.C.-funktionen ( 63) Använda VOLUME-knapp VIDEO HOME END SEARCH PAGE UP PAGE DOWN STANDBY/ON ASPECT AUTO BLANK MAGNIFY FREEZE POSITION ESC COMPUTER MY BUTTON ENTER VOLUME MUTE KEYSTONE MENU RESET MUTE-knapp VIDEO MAGNIFY FREEZE COMPUTER HOME END SEARCH PAGE UP PAGE DOWN STANDBY/ON ASPECT AUTO BLANK MY BUTTON VOLUME MUTE KEYSTONE Välja en ingångssignal Tryck på INPUT-knappen på projektorn. Varje gång du trycker på knappen, växlar projektorn från aktuell port till en ny ingångsport enligt nedan. COMPUTER IN 1 COMPUTER IN 2 MIU VIDEO S-VIDEO COMPONENT (Y, Cb/Pb, Cr/Pr) 42), kommer projektorn fortsätta att kontrollera portarna i ordningen ovan om och om igen tills en insignal detekteras. Tryck på COMPUTER-knappen på fjärrkontrollen. Varje gång du trycker på knappen, växlar projektorn från aktuell port till en ny ingångsport enligt nedan. COMPUTER IN 1 COMPUTER IN 2 MIU INPUT-knapp COMPUTER-knapp VIDEO COMPUTER SEARCH STANDBY/ON ASPECT AUTO BLANK projektorn att fortsätta att kontrollera portarna i sekvens tills en insignal detekteras ( 42). Om COMPUTER-knappen trycks in när VIDEO, S-VIDEO eller COMPONENT-porten är vald, kommer projektorn kontrollera porten COMPUTER IN1 först. (fortsättn. på nästa sida) MAGNIFY FREEZE HOME PAGE UP VOLUME END PAGE DOWN MUTE MY BUTTON KEYSTONE 17

18 Använda Välja en ingångssignal (fortsättn.) 1. Tryck på VIDEO-knappen på fjärrkontrollen. Varje gång du trycker på knappen, växlar projektorn från aktuell port till en ny ingångsport enligt nedan. COMPONENT (Y, Cb/Pb, Cr/Pr) S-VIDEO VIDEO VIDEO-knapp STANDBY/ON VIDEO COMPUTER SEARCH ASPECT AUTO BLANK MAGNIFY VOLUME HOME PAGE UP END PAGE DOWN MUTE FREEZE MY BUTTON KEYSTONE fortsätta att kontrollera portarna i sekvens tills en insignal detekteras ( 42). Om VIDEO-knappen trycks in när COMPUTER IN1, COMPUTER IN2 eller MIU-porten är vald, kommer projektorn att kontrollera porten COMPONENT först. Söka efter en ingångssignal Tryck på SEARCH-knappen på fjärrkontrollen. Projektorn börjar kontrollera sina ingångsportar enligt nedan för att söka av insignalerna. När en insignal hittas, stoppar projektorn sökningen och visar bilden. Om ingen signal hittas, återgår projektorn till tillståndet som gällde före detta moment. COMPUTER IN 1 COMPUTER IN 2 MIU VIDEO S-VIDEO COMPONENT (Y, Cb/Pb, Cr/Pr) 42), kommer projektorn fortsätta kontrollera portarna i ordningen ovan om och om igen tills en insignal detekteras. MIU ( 53). Välja ett bildförhållande Tryck på ASPECT-knappen på fjärrkontrollen. Varje gång du trycker på knappen, växlar projektorn läge för bildförhållandet enligt nedan. För en dator- eller MIU-signal NORMAL 4:3 16:9 LITEN SEARCH-knapp VIDEO HOME END SEARCH PAGE UP PAGE DOWN STANDBY/ON ASPECT AUTO BLANK MAGNIFY FREEZE ASPECT-knapp VIDEO MAGNIFY FREEZE COMPUTER MY BUTTON COMPUTER HOME END SEARCH PAGE UP PAGE DOWN VOLUME MUTE KEYSTONE STANDBY/ON ASPECT AUTO BLANK MY BUTTON VOLUME MUTE KEYSTONE För videosignal, S-videosignal eller komponentvideosignal 4:3 16:9 14:9 LITEN Vid ingen signal 4:3 (fast) 18

19 Använda Justera projektorn i höjdled När platsen där projektorn ska placeras är något ojämn åt vänster eller höger, använd höjdjusteringsfötterna för att ställa projektorn horisontellt. Genom att använda fötterna kan du också luta projektorn för att projicera med lämplig vinkel gentemot skärmen, genom att höja framsidan på projektorn med 10 grader. Denna projektor har 2 höjdjusterfötter och 2 höjdjusterknappar. En höjdjusterfot kan justeras om du trycker in höjdjusterknappen på samma sida Håll i projektorn, och tryck in höjdjusterknapparna för att frigöra höjdjusterfötterna. Placera framsidan av projektorn på önskad höjd. Släpp höjdjusterknapparna för att låsa höjdjusterfötterna. När du försäkrat dig om att höjdjusterfötterna är låsta, ställ ned projektorn försiktigt. Om nödvändigt, kan höjdjusterfötterna manuellt skruvas på för att göra mer exakta justeringar. Håll i projektorn när du vrider fötterna. För att frigöra en höjdfot, tryck in höjdjusterknappen på samma sida. OBS stadigt, eftersom projektorn då kan falla. m.h.a. justerfötterna. En större lutning av projektorn skulle kunna orsaka defekter eller förkortad livslängd hos förbrukningsartiklar eller på projektorn själv. Justera zoom och fokus Använd zoomringen för att justera skärmens storlek. Använd fokusringen för att fokusera bilden. Fokusring Zoomring 19

20 1. 1. Använda Använda den automatiska justeringsfunktionen Tryck på AUTO-knappen på fjärrkontrollen. AUTO-knapp När du trycker på denna knapp utförs det följande. STANDBY/ON VIDEO COMPUTER SEARCH För en dator- eller MIU-signal ASPECT AUTO BLANK Det vertikala läget, horisontella läget och den horisontella MAGNIFY HOME PAGE UP VOLUME fasen kommer att justeras automatiskt. END PAGE DOWN MUTE Se till att applikationsfönstret är satt till maximal storlek FREEZE MY BUTTON KEYSTONE innan du försöker använda denna funktion. En mörk bild kan fortfarande ställas in felaktigt. Använd en ljus bild vid POSITION MENU justering. För videosignal och s-videosignal Videoformatet som är bäst lämpat för respektive insignal kommer att väljas automatiskt. Denna funktion är tillgänglig endast när AUTO väljs som VIDEOFORMAT under INSIGNAL-menyn ( 33). Det vertikala och horisontella läget kommer automatiskt att ställas in som standard. För en komponent-videosignal Det vertikala läget, horisontella läget och den horisontella fasen kommer automatiskt att ställas in till standardvärden. det kanske ej fungerar fullkomligt med vissa insignaler. När denna funktion utförs för en videosignal, kan vissa andra element, såsom en linje utanför bilden, visas. URKOPPLAD väljs under AUTOJUSTERA under SERVICE i OPTION-menyn ( 45). Justera positionen FREEZE MY BUTTON KEYSTONE Tryck på POSITION-knappen på fjärrkontrollen om ingen meny indikeras. POSITION MENU POSITION -indikationen visas på skärmen. 2. ENTER ESC RESET När du vill återuppta driften, tryck på RESET-knappen på fjärrkontrollen under momentet. För att slutföra detta moment trycker du på POSITION-knappen igen. Även om du inte gör någonting försvinner dialogen POSITION-knapp automatiskt efter några sekunder. komponentvideosignal, kan vissa ytterligare bildelement, såsom en extra linje, visas utanför bilden. 20

21 Korrigera keystone-störningar 1. Tryck på KEYSTONE-knappen på fjärrkontrollen. En dialog visas på skärmen som hjälper dig att åtgärda störningen. 2. följande. Använda förstoringsfunktionen 1. Tryck på ON-knappen för MAGNIFY på fjärrkontrollen. En "FÖRSTORA"-indikation visas på skärmen och projektorn ställer sig i läge FÖRSTORA. När ON-knappen för MAGNIFY trycks ner första gången efter att projektorn startat, zoomas bilden två gånger. 2. video-, S-video- eller komponentvideosignal kan zoomas upp till 2 gånger, och en datorsignal kan också zoomas upp till 4 gånger. Använda KEYSTONE-knapp (1) AUTO utför automatisk, vertikal keystone-korrigering. (2) MANUELL visar en dialog för keystone-korrigering. För att stänga dialogen och slutföra momentet, tryck på KEYSTONE-knappen igen. Även om du inte gör någonting försvinner dialogen automatiskt efter några sekunder. insignaler kanske denna funktion inte fungerar bra. denna funktion inte fungerar korrekt om projektorns skärm lutar eller är vinklad nedåt. korrigering av keystone-störning upplevas som överdrivet. Denna funktion bör användas när zoominställningen är satt till full VID (vidvinkelfokus) om möjligt. keystone-störning inte fungerar. När projektorn lutar nära ±30 grader eller mer, kanske denna funktion fungerar inte fungerar bra. 51). FÖRSTORA ON/OFF-knapp zoomområdet trycker du på POSITION-knappen igen. För att avsluta FÖRSTORA-läget och återställa skärmen till normalläge, tryck på OFFknappen för MAGNIFY på fjärrkontrollen. visningsförhållandet ändras. återställas när projektorn går ur FÖRSTORA-läget. Obs! in den nivå du önskar. MAGNIFY FREEZE VIDEO MAGNIFY FREEZE HOME END COMPUTER HOME END PAGE UP PAGE DOWN MY BUTTON SEARCH PAGE UP PAGE DOWN STANDBY/ON ASPECT AUTO BLANK MY BUTTON VOLUME MUTE KEYSTONE VOLUME MUTE KEYSTONE 21

22 Använda Frysa skärmen 1. Tryck på FREEZE-knappen på fjärrkontrollen. FRYS -indikationen visas på skärmen (dock visas indikationen inte när AV är valt för MEDDELANDE under SKÄRMBILD-menyn ( 41)), och projektorn går in i FRYSläge, i vilket bilden är fryst. För att avsluta FRYS-läget och återställa skärmen till normalläge, tryck på FREEZE-knappen igen. FREEZE-knapp STANDBY/ON VIDEO COMPUTER SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME END PAGE DOWN MUTE FREEZE MY BUTTON KEYSTONE POSITION MENU STANDBY/ON, SEARCH, COMPUTER, VIDEO, BLANK, AUTO, VOLUME, MUTE, KEYSTONE, MENU, MAGNIFY och MY BUTTON1/2 (förutom om MITT MINNE eller BILDLÄGE är tilldelade denna) på projektorn eller fjärrkontrollen ( 44) trycks in. eventuellt brännas in. Lämna inte projektorn i FRYS-läge för länge. Temporärt gå till tomskärmen 1. Tryck på BLANK-knappen på fjärrkontrollen. Den BLANK-skärmen kommer att visas istället för insignalens skärm. Se BLANK under SKÄRMBILD-menyn ( 38). För att gå ur den BLANK-skärmen och återgå till insignalens skärm, tryck på BLANK-knappen igen. BLANK-knapp STANDBY/ON VIDEO COMPUTER SEARCH ASPECT AUTO BLANK MAGNIFY VOLUME HOME PAGE UP END PAGE DOWN MUTE av projektorns eller fjärrkontrollens knappar (förutom ASPECT, POSITION, MAGNIFY eller FREEZE-knappen, och förutom MY BUTTON1/2 om AUTO KEYSTONE eller MITT MINNE eller BILDLÄGE är tilldelad denna ( 44)) trycks in. FREEZE POSITION MY BUTTON KEYSTONE MENU Obs! Ljudet är inte aktivt med funktionen BLANK-skärm. Om nödvändigt, ange först volym eller ställ in tyst läge. 22

23 H Använda Meny-funktionen Använda Denna projektor har följande menyer: BILD, VISA, INSIGNAL, INSTÄLL., SKÄRMBILD, OPTION, MIU, C.C. och ENKEL MENY. ENKEL MENY består av funktioner som används ofta, och andra menyer Var och en av dessa menyer styrs med samma metoder. De grundläggande operationerna i dessa menyer är som följer: MENU-knapp ENTER-knapp MENU-knapp Markörknappar POSITION MENU ENTER ESC ESC-knapp RESET RESET-knapp VIDEO SEARC MAGNIFY FREEZE COMPUTER HOME PAGE UP END PAGE DOWN STANDBY/ON ASPECT AUTO BLANK MY BUTTON VOLUME MUTE KEYSTONE POSITION MENU ENTER ESC RESET 1. Tryck på MENU-knappen på fjärrkontrollen eller projektorn. Den avancerade menyn eller ENKEL MENY, vilken har prioritet precis efter påslagning, visas. POSITION-knappen. När projektorn visar en meny, fungerar MENU-knappen på projektorn som markörknappar. I ENKEL MENY 2. Om du vill växla till den avancerade menyn, välj Gå till Detaljerad meny artikel som du vill ändra. 4. på artikeln. ENKEL MENY (fortsättn. på nästa sida) 23

24 Använda Använda Meny-funktionen (fortsättn.) I Avancerad meny 2. Om du vill växla till den enkla menyn, välj ENKEL MENY. knappen för att välja en artikel. Menyn för den undre nivån för vald artikel visas. 4. insignal visas. momentet. Notera att vissa some artiklar (t.ex. SPRÅK, H FAS, VOLYM) inte kan återställas. -markörknappen eller ESC-knappen på fjärrkontrollen. 5. Avancerad meny 3. Funktionsmenyn för den valda artikeln visas. Tryck på MENU-knappen på fjärrkontrollen igen för att stänga menyn och slutföra momentet. Även om du inte gör någonting försvinner dialogen automatiskt efter ca 10 sekunder. 24

25 ENKEL MENY ENKEL MENY Från ENKEL MENY, kan de artiklar som visas i tabellen nedan ställas in. in det enligt följande tabell. BILDFÖRH. AUTO KEYSTONE EXEKVERA KEYSTONE ASPEKT i VISA-menyn ( 30). Se AUTO KEYSTONE EXEKVERA under INSTÄLL.-menyn ( 35). Se KEYSTONE under INSTÄLL.-menyn ( 35). Bildlägena är kombinationer av GAMMA- och FÄRGTEMP.- inställningar. Välj ett lämpligt läge efter projektionskällan. NORMAL BIO DYNAMISK TAVLA(SVART) DAGSLJUS WHITEBOARD TAVLA(GRÖN) FÄRGTEMP GAMMA NORMAL #2 MEDIUM DEFAULT #1 DEFAULT BILDLÄGE BIO #3 LÅG DEFAULT #2 DEFAULT DYNAMISK #1 HÖG DEFAULT #3 DEFAULT TAVLA(SVART) #4 HÖGT LJUS-1 DEFAULT #4 DEFAULT TAVLA(GRÖN) #5 HÖGT LJUS-2 DEFAULT #4 DEFAULT WHITEBOARD #2 MEDIUM DEFAULT #5 DEFAULT DAGSLJUS #6 HÖGT LJUS-3 DEFAULT #6 DEFAULT När kombinationen av GAMMA och FÄRGTEMP. skiljer sig från förtilldelade lägen ovan, visas på BILDLÄGE-menyn PERSONLIG. Se GAMMA ( 27) och FÄRGTEMP. ( 28) under BILD-menyn. När denna funktion utförs, kan ett extra element såsom en linje uppträda. (fortsättn. på nästa sida) 25

26 ENKEL MENY ENKEL MENY (fortsättn.) LJUSSTYRKA KONTRAST FÄRG FÄRGTON SKÄRPA LJUDNIVÅ SPEGLING ÅTERSTÄLL FILTERTID SPRÅK Gå till Detaljerad meny... Se LJUSSTYRKA under BILD-menyn ( 27). Se KONTRAST under BILD-menyn ( 27). Se FÄRG under BILD-menyn ( 28). Se FÄRGTON under BILD-menyn ( 28). Se SKÄRPA under BILD-menyn ( 29). Se LJUDNIVÅ under INSTÄLL.-menyn ( 36). Se SPEGLING under INSTÄLL.-meny ( 36). Med denna operation återställs alla artiklar i ENKEL MENY utom FILTERTID och SPRÅK. En dialog visas som ber dig bekräfta. Genom att välja ÅTERSTÄLL En dialog visas som ber dig bekräfta. Genom att välja ÅTERSTÄLL OPTION-menyn ( 43). Se SPRÅK under SKÄRMBILD-menyn ( 38). ENTER-knappen för att använda menyn BILD, VISA, INSIGNAL, INSTÄLL., SKÄRMBILD, OPTION, MIU eller C.C.. 26

27 BILD-Meny BILD-Meny Från BILD-menyn, kan de artiklar som visas i tabellen nedan ställas in. valet. Ställ sedan in det enligt följande tabell. LJUSSTYRKA KONTRAST Ljus Mörk Kraftig Svag #1 DEFAULT #1 PERSONLIG #2 DEFAULT #2 PERSONLIG #6 PERSONLIG #3 DEFAULT #6 DEFAULT #3 PERSONLIG #5 PERSONLIG #5 DEFAULT #4 PERSONLIG #4 DEFAULT För att ställa in PERSONLIG Om du väljer ett läge vars namn omfattar -knappen eller ENTER-knappen visas en dialog som hjälper dig att ställa in läget. Denna funktion är användbar när du vill GAMMA Du kan visa ett testmönster för att kontrollera effekten av din inställning genom att trycka på ENTER-knappen. Varje gång du trycker på ENTER-knappen, förändras mönstret enligt nedan. Inget mönster Gråskala med 9 steg Ramp Gråskala med 15 steg De åtta equalizerreglagen motsvarar åtta tonnivåer för testmönstret (gråskala med 9 steg) förutom den mörkaste i den vänstra änden. Om du vill justera den 2:a tonen från vänster i testmönstret, använder du equalizerreglage "1". Den mörkaste tonen i vänstra änden av testmönstret kan inte kontrolleras med något av equalizerreglagen. När denna funktion utförs, kan linjer eller andra störningar uppträda. (fortsättn. på nästa sida) 27

28 BILD-Meny BILD-Meny (fortsättn.) #1 HÖG DEFAULT #1 HÖG PERSONLIG #2 MEDIUM DEFAULT #6 HÖGT LJUS-3 PERSONLIG #2 MEDIUM PERSONLIG #6 HÖGT LJUS-3 DEFAULT #3 LÅG DEFAULT #5 HÖGT LJUS-2 PERSONLIG #3 LÅG PERSONLIG #5 HÖGT LJUS-2 DEFAULT #4 HÖGT LJUS-1 PERSONLIG #4 HÖGT LJUS-1 DEFAULT FÄRGTEMP FÄRG För att ställa in PERSONLIG Om du väljer ett läge vars namn omfattar eller ENTER-knappen visas en dialog som hjälper dig att justera OFFSET och GAIN för det valda läget. OFFSET-justeringar ändrar färgintensiteten på heltonerna i testmönstret. GAIN-justeringar påverkar huvudsakligen färgintensiteten i de ljusare tonerna i testmönstret. Du kan visa ett testmönster för att kontrollera effekten av din inställning genom att trycka på ENTER-knappen. Varje gång du trycker på ENTER-knappen, förändras mönstret enligt nedan. Inget mönster Gråskala med 9 steg Ramp Gråskala med 15 steg När denna funktion utförs kan linjer eller andra störningar uppträda. Stark Svag Detta alternativ kan endast väljas för en video-, s-video- eller komponentvideo-signal. Grönaktig Rödaktig FÄRGTON Detta alternativ kan endast väljas för en video-, s-video- eller komponentvideo-signal. (fortsättn. på nästa sida) 28

29 BILD-Meny BILD-Meny (fortsättn.) SKÄRPA MITT MINNE Kraftig Svag när en justering görs. Detta är inte någon defekt. Denna projektor har 4 minnen för inställningsdata (för alla artiklar i BILD-menyn). knappen för att utföra varje funktion. LADDA1 LADDA-2 LADDA-3 LADDA-4 SPAR-4 SPAR-3 SPAR-2 SPAR-1 LADDA-1, LADDA-2, LADDA-3, LADDA-4 När du utför en LADDA-funktion laddas data från minnet som är kopplat till funktionens namn, och justerar bilden automatiskt enligt den lagrade datan. LADDA-funktioner vars minne inte har någon data hoppas över. Kom ihåg att det för tillfället inställda tillståndet går förlorat när du laddar data. Om du vill behålla den aktuella inställningen, spara den innan du utför en LADDA-operation. laddning av data. Detta är inte någon defekt. Du kan utföra LADDA-funktionen med knapparna MY BUTTON. Se MIN KNAPP i OPTION-menyn ( 44). SPAR-1, SPAR-2, SPAR-3, SPAR-4 Genom att utföra en SPAR-funktion sparas den aktuellt inställda datan i minnet för respektive funktion. du sparar ny data i minnet. 29

30 VISA-Meny VISA-Meny Från VISA-menyn, kan de artiklar som visas i tabellen nedan ställas in. valet. Ställ sedan in det enligt följande tabell. BILDFÖRH. För en dator- eller MIU-signal NORMAL 4:3 16:9 LITEN För en videosignal, S-videosignal eller komponentvideosignal 4:3 16:9 14:9 LITEN Vid ingen signal 4:3 (fast) Läget NORMAL behåller det ursprungliga bildförhållandet på signalen. ÖVERSVEP Stor (förminskar bilden) Liten (förstorar bilden) Denna funktion kan endast väljas för video, s-video och komponentvideosignal. När denna inställning är för stor, kan en viss försämring uppträda vid ramområdet i bilden. Välj i det fallet läget liten. Upp Ned Om du överjusterar den vertikala positionen kan störningar uppträda på skärmen. Om detta inträffar, återställ det vertikala läget till standardinställningen (default). V POSITION Om du trycker på RESET-knappen när V POSITION är valt, återställs V POSITION till standardinställningen. När denna funktion utförs på en ingående videosignal, s-videosignal, eller komponentvideosignal på 525i (480i) eller 625i (576i) från COMPONENT-porten, beror intervallet för denna inställning på ÖVERSVEP( -inställningen (ovan). Det är inte möjligt att justera när ÖVERSVEP är satt till 10. (fortsättn. på nästa sida) 30

31 VISA-Meny VISA-Meny (fortsättn.) H POSITION H FAS H STORLEK AUTOJUSTERING UTFÖR Vänster Höver Om du överjusterar den horisontella positionen kan störningar uppträda på skärmen. Om detta inträffar, återställ det horisontella läget till standardinställningen (default). Om du trycker på RESET-knappen när H POSITION är valt, återställs H POSITION till standardinställningen. När denna funktion utförs på en ingående videosignal, s-videosignal, eller komponentvideosignal på 525i (480i) eller 625i (576i) från COMPONENTporten, beror intervallet för denna inställning på ÖVERSVEP( 30)- inställningen. Det är inte möjligt att justera när ÖVERSVEP är satt till 10. Höger Vänster Denna artikel kan endast väljas för en datorsignal, en MIU-signal eller en komponentvideosignal. (förutom 525 (480i), 625i (576i), SCART RGB-insignal från COMPONENT-porten.) Stor Liten Denna artikel kan endast väljas för en datorsignal eller en MIU-signal. När denna inställning överdrivs, kanske bilden inte visas korrekt. I sådant fall, återställ inställningen genom att trycka på RESETknappen under denna operation. Genom att utföra denna artikel utförs den automatiska inställningsfunktionen. För en dator- eller MIU-signal Det vertikala läget, horisontella läget och den horisontella fasen ( 45) kommer att justeras automatiskt. Se till att applikationsfönstret är satt till maximal storlek innan du försöker använda denna funktion. En mörk bild kan fortfarande ställas in felaktigt. Använd en ljus bild vid justering. För videosignal och s-videosignal Videoformatet som är bäst lämpat för respektive insignal kommer att väljas automatiskt. Denna funktion är tillgänglig endast när AUTO väljs som VIDEOFORMAT under INSIGNAL-menyn ( 33). Det vertikala och horisontella läget kommer automatiskt att ställas in som standard. För en komponent-videosignal Den vertikala positionen, den horisontella positionen och den horisontella fasen kommer automatiskt att ställas in till standardvärdena. Det automatiska inställningsmomentet tar ca. 10 sekunder. Notera även att det kanske ej fungerar fullkomligt med vissa insignaler. När denna funktion utförs för en videosignal, kan vissa andra element, såsom en linje utanför bilden, visas. Artiklarna som justeras genom denna funktion kan variera när FIN eller URKOPPLAD väljs under AUTOJUSTERA under SERVICE i OPTION-menyn ( 45). 31

32 INSIGNAL-Meny INSIGNAL-Meny Från INSIGNAL-menyn, kan de artiklar som visas i tabellen nedan ställas in. utföra valet. Ställ sedan in det enligt följande tabell. PROGRESSIV VIDEO NR TV FILM AV Denna funktion fungerar endast för interlaced-signal på VIDEOeller S-VIDEO-ingången, och för signalerna 525i (480i), 625i (576i) och 1125i (1080i) för KOMPONENTVIDEO. När TV eller FILM väljs, blir skärmbilden skarp. FILM anpassar sig efter konverteringssystemet 2-3 Pull Down. Men dessa kan orsaka en viss defekt (exempelvis, hackig linje) på bilden för snabbrörliga objekt. I sådana fall, välj AV, även om skärmbilden kan förlora skärpa. HÖG MEDIUM LÅG Denna funktion fungerar endast för insignal av typen VIDEO eller S-VIDEO, och för signal av typen 525i (480i), 625i (576i) eller 1125i (1080i) för KOMPONENTVIDEO. När denna funktion överdrivs, kan det orsaka en viss försämring av bilden. AUTO RGB SMPTE240 REC709 REC601 FÄRGZON Denna artikel kan endast väljas för en datorsignal eller en komponentvideosignal förutom SCART RGB-signal. AUTO-läget väljer automatiskt optimalt läge. AUTO-funktionen kanske inte fungerar så bra med vissa signaler. I sådant fall, kan det vara en bra idé att välja ett lämpligt läge, förutom AUTO. Pb, Cr/Pr)-porten. KOMPONENT SCART RGB COMPONENT När SCART RGB väljs, kommer COMPONENT (Y, Cb/Pb, Cr/Pr) och VIDEO-portarna att fungera som en SCART RGB-port. En SCART-kabel krävs för att ta in en SCART RGB-signal i projektorn. Som referens hänvisas till den TEKNISKA delen. (fortsättn. på nästa sida) 32

33 INSIGNAL-Meny INSIGNAL-Meny (fortsättn.) VIDEOFORMAT BILDLÅS Videoformatet för S-VIDEO-porten och VIDEO-porten kan ställas in. på videoformatet. AUTO NTSC PAL SECAM N-PAL M-PAL NTSC4.43 Denna artikel kan endast väljas för en videosignal från VIDEO-porten eller S-VIDEO-porten. AUTO-läget väljer automatiskt optimalt läge. AUTO-funktionen kanske inte fungerar så bra med vissa signaler. Om bilden blir ostadig (t.ex. en ojämn bild, brist på färg), ange läge i enlighet med insignalen. Sätt på eller av bildlåsfunktionen för varje port. av följande portar. COMPUTER (IN)1 COMPUTER (IN)2 PÅ AV Denna funktion kan endast utföras på en signal med en vertikal frekvens på 50 till 60 Hz. När PÅ väljs, visas rörliga bilder jämnare. Denna funktion kan orsaka en viss försämring av bilden. I sådant fall, välj AV. Datorinsignaltypen för COMPUTER IN1 och IN2-portarna kan ställas in. ingången som ska anges. COMPUTER (IN)1 COMPUTER (IN)2 COMPUTER-IN datorinsignaltyp. SYNC PÅ G PÅ SYNC PÅ G AV Om du väljer SYNC PÅ G PÅ aktiveras mottagning av "synk på G"-signal. När SYNC PÅ G PÅ väljs, kan bilden bli förvrängd för vissa insignaler. I sådant fall, ta loss signalkontaktdonet först och välj SYNK PÅ G AV, och återanslut sedan signalen. (fortsättn. på nästa sida) 33

34 INSIGNAL-Meny INSIGNAL-Meny (fortsättn.) Upplösningen för COMPUTER IN1 och IN2 -insignalerna kan ställas in på denna projektor. UPPLÖSNING-menyn kommer att visas. (2) I UPPLÖSNING-menyn, VÄLJ den upplösning du önskar för bilden med Genom att välja AUTO ställs en upplösning in som är lämplig för insignalen. (3) STANDARD knappen när du väljer en STANDARDupplösning justeras automatiskt de horisontella och vertikala positionerna och klockfasen, samt väljs ett bildförhållande automatiskt. STANDARD UPPLÖSNING (3) PERSONLIG (3)-1 För att ange en egen upplösning, använd PERSONLIG, så visas rutan ANPASSA UPPLÖSNING. Ställ in horisontell (HORZ) och vertikal att denna fungerar korrekt på alla upplösningar. (3)-2 För att spara inställningen, placera markören på siffran längst Den horisontella och vertikala positionen, klockfasen och horisontella storleken kommer att justeras automatiskt. (3)-3 För att gå tillbaka till föregående upplösning utan att spara ändringarna, placera markören på siffran längst till Skärmen återgår sedan till UPPLÖSNING-menyn och visar den föregående upplösningen. PERSONLIG För vissa bilder kanske denna funktion inte fungerar bra. 34
