1 Projektor ED-X10/ED-X12 Bruksanvisningens Funktionsguide Tack för att du köpte den här projektorn. VARNING Innan du använder projektorn, läs "Bruksanvisningens Säkerhetsföreskrifter" och de här bruksanvisningarna för att förstå och använda enheten korrekt. Förvara sedan bruksanvisningen på ett säkert ställe för framtida bruk. Angående denna bruksanvisning I denna bruksanvisning används olika symboler. Betydelsen av dessa beskrivs nedan. VARNING Denna symbol indikerar information som, om de ignoreras, på grund av felaktigt handhavande skulle kunna leda till dödsfall eller personskador. FÖRSIGTIGT Denna symbol indikerar information som, om de ignoreras, på grund av felaktigt handhavande skulle kunna leda till personeller sakskador. Se vidare information på de sidor som står efter denna symbol. NOTERA Informationen i denna bruksanvisning kan komma att ändras utan förvarning. Tillverkaren påtar sig inget ansvar för eventuella fel i denna bruksanvisning. Återgivning, översändande eller användning av detta dokument eller dess innehåll är inte tillåten utan uttrycklig skriftligt medgivande. ERKÄNNANDE OM VARUNAMN: VGA och XGA är registrerade varunamn tillhörande International Business Machines Corporation. Apple och Mac är varunamn som registrerats av Apple Computer, Inc. VESA och SVGA är varunamn tillhörande Video Electronics Standard Association. Alla andra varunamn tillhör respektive ägare. 1

2 Innehållsförteckning Innehållsförteckning Angående denna bruksanvisning.. 1 ENKEL Meny...25 Innehållsförteckning BILDFÖRH, AUTO TRAPETS EXEKVERA, KEYSTONE, BILDLÄGE, LJUSSTYRKA, Projektorns funktioner... 3 KONTRAST, FÄRG, FÄRGTON, Förberedelser SKÄRPA, LJUDNIVÅ, SPEGLING, Om innehållet i kartongen...3 ÅTERSTÄLL, FILTERTID, SPRÅK, Gå till Detaljerad meny... Fastsättning av linslocket....3 BILD Meny...27 Delarnas Namn... 4 LJUSSTYRKA, KONTRAST, GAMMA, Projektorn....4 FÄRGTEMP., FÄRG, FÄRGTON, Kontroll-knappar....6 SKÄRPA, MITT MINNE Fjärrkontrollen...6 VISA Meny...30 Inställning... 7 BILDFÖRH., ÖVERSVEP, V POSITION, Uppställning...8 Justera projektorns höjd....9 Användning av säkerhetsregeln...10 Anslutning av apparaterna Anslutning av nätsladden H POSITION, H FAS, H STORLEK, AUTOJUSTERING UTFÖR INSIGNAL Meny PROGRESSIV, VIDEO NR, FÄRGZON, COMPONENT, VIDEOFORMAT, BILDLÅS, RGB IN, UPPLÖSNING Fjärrkontroll Isättning av batterierna INSTÄLLNINGS Meny...35 Användning av fjärrkontroll AUTO TRAPETS EXEKVERA, KEYSTONE, LJUDNIVÅ, SPEGLING, Ström PÅ/AV VOLYM, LJUD Påkoppling av strömmen...17 SKÄRMBILDS Meny...37 Avstängning av strömmen...17 SPRÅK, MENYLÄGE, BLANK, Användning Reglering av volymen För att tillfälligt tysta ner ljudet...18 Val av ingångssignal UPPSTART, MinSkärm, MinSkärm Lås, MEDDELANDE, KÄLLNAMN OPTION Meny...40 ENKEL TRYCK, AUTO TRAPETS, Sökning av insignal...19 AUTO PÅ, AUTOSÖK, KRAFT FRÅN, Val av bildförhållande LAMPTID, FILTERTID, MIN KNAPP, SERVICE, SÄKERHET Justering av bildstorlek och skärpa...19 Användning av den automatiska Underhåll justeringsfunktionen...20 Lampan...50 Reglering av bildens läge r...52 Korrigering av trapetsoid deformering...21 Annan skötsel Användning av förstoringsfunktionen...21 Felsökning För att frysa bilden på skärmen...22 För att göra skärmen tillfälligt tom...22 Manövrering av dataskärm Flerfunktionsinställningar.. 24 Användning av menyfunktionerna...24 Meddelanden...55 Om indikationslamporna Fenomen som lätt tolkas som maskindefekter Garanti och efterservice r

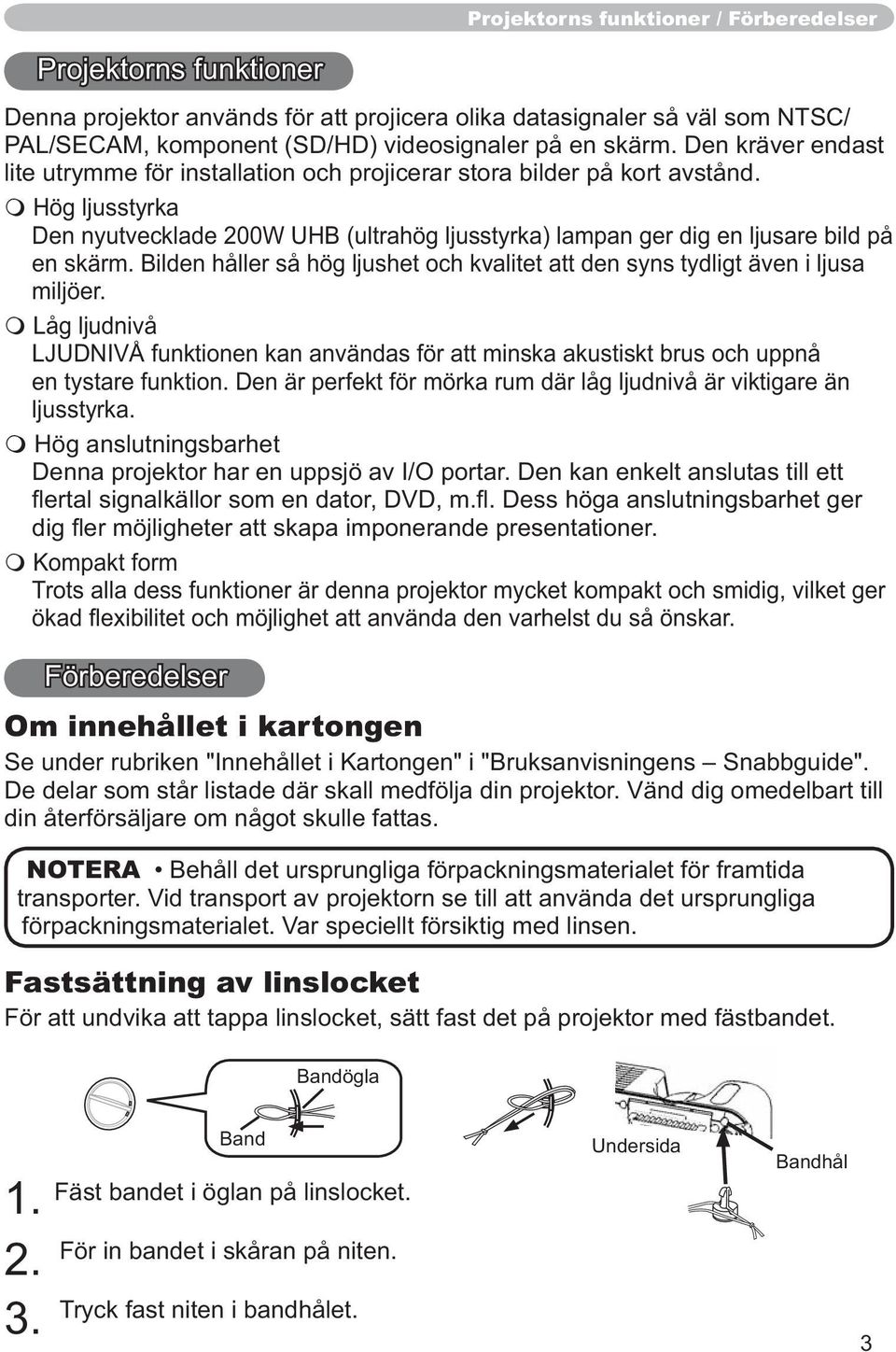

3 Projektorns funktioner Projektorns funktioner / Förberedelser Denna projektor används för att projicera olika datasignaler så väl som NTSC/ PAL/SECAM, komponent (SD/HD) videosignaler på en skärm. Den kräver endast lite utrymme för installation och projicerar stora bilder på kort avstånd. Hög ljusstyrka Den nyutvecklade 200W UHB (ultrahög ljusstyrka) lampan ger dig en ljusare bild på en skärm. Bilden håller så hög ljushet och kvalitet att den syns tydligt även i ljusa miljöer. Låg ljudnivå LJUDNIVÅ funktionen kan användas för att minska akustiskt brus och uppnå en tystare funktion. Den är perfekt för mörka rum där låg ljudnivå är viktigare än ljusstyrka. Hög anslutningsbarhet Denna projektor har en uppsjö av I/O portar. Den kan enkelt anslutas till ett Kompakt form Trots alla dess funktioner är denna projektor mycket kompakt och smidig, vilket ger Förberedelser Om innehållet i kartongen Se under rubriken "Innehållet i Kartongen" i "Bruksanvisningens Snabbguide". De delar som står listade där skall medfölja din projektor. Vänd dig omedelbart till din återförsäljare om något skulle fattas. NOTERA Behåll det ursprungliga förpackningsmaterialet för framtida transporter. Vid transport av projektorn se till att använda det ursprungliga förpackningsmaterialet. Var speciellt försiktig med linsen. Fastsättning av linslocket För att undvika att tappa linslocket, sätt fast det på projektor med fästbandet. Bandögla Band Fäst bandet i öglan på linslocket. För in bandet i skåran på niten. Tryck fast niten i bandhålet. Undersida Bandhål 3

4 Delarnas Namn Delarnas Namn Projektorn Kontrollknappar ( 6) Lamplucka ( 51) (Lampenhet under luckan.) Zoomring ( 19) Fokuseringsring ( 19) Fläkt ( 7) Fjärrsensor ( 16) Högtalare Säkerhetsregel ( 10) (Används för att fästa en stöldskyddskedja eller vajer.) Höjdjusteringsknapp ( 9) Lins ( 17) Linsskydd ( 3) Fram-höger sida Höjdreglage ( 9) 52) Undersidan VARNING ventilationsöppningarna på projektorn. ( ) Det kan orsaka brännskador. 4

5 Delarnas Namn Strömbrytare ( 17) AC-ingång ( 14) Portar (Se nedan.) Bak-vänster sida Fläkt ( 7) Höjdjusteringsknapp( 9) Höjdreglage ( 9) AUDIO IN3 L/R-port ( 13) (I grundinställning är AUDIO IN3 L/R-porten ljudport för VIDEO, S-VIDEO och COMPONENT VIDEO-portarna men det är möjligt att ändra denna inställning. 36) COMPONENT VIDEO-port ( 13) Y CB/PB CR/PR VIDEO-port ( 13) S-VIDEO-port ( 13) Y CB/PB CR/PR AUDIO IN3 R L VIDEO S-VIDEO AUDIO IN1-port ( 12) (I grundinställningen är AUDIO IN1-porten ljudport för RGB IN2-porten men det är möjligt att ändra denna inställning. 36) AUDIO IN1 AUDIO IN2 RGB IN1-port ( 12) RGB IN1 K Omstartknapp (*) ( 58) RGB IN2-port ( 12) RGB IN2 CONTROL RGB OUT USB RGB OUT-port ( 12) AUDIO OUT USB-port ( 12) AUDIO-OUT-port ( 12) Portar AUDIO IN2-port ( 12) (I grundinställningen är AUDIO IN2- porten ljudport för RGB IN2-porten men det är möjligt att ändra denna inställning. 36) CONTROL-port ( 12) Kensington låsjack NOTERA (*) Angående Omstartknappen: Denna projektor styrs av en intern projektorn inte fungerar korrekt och mikroprocessorn måste startas om. Om så är fallet tryck på Omstartknappen med en cocktailpinne eller liknande och projektorn kommer att starta om, låt projektorn gå på tomgång och svalna i minst 10 minuter. 5

6 Delarnas Namn Kontroll-knappar Markör-knappar 24) LAMP-indikator ( 56, 57) TEMP-indikator ( 56, 57) POWER-indikator ( 17) STANDBY/ON-knapp ( 17) INPUT-knapp ( 18) Fjärrkontrollen SEARCH-knapp ( 19) RGB-knapp ( 18) VIDEO-knapp ( 19) ASPECT-knapp ( 19) HOME-knapp ( 23) MAGNIFY ON-knapp ( 21) OFF-knapp ( 21) END-knapp ( 23) FREEZE-knapp ( 22) POSITION-knapp ( 20) ESC-knapp ( 23) Batterilock ( 15) (på baksidan) VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON END PAGE DOWN MUTE OFF FREEZE MY BUTTON KEYSTONE 1 2 POSITION MENU ENTER ESC RESET STANDBY/ON-knapp ( 17) AUTO-knapp ( 20) BLANK-knapp ( 22) PAGE UP-knapp ( 23) VOLUME-knapp ( 18) MUTE-knapp ( 18) PAGE DOWN-knapp ( 23) KEYSTONE-knapp ( 21) MY BUTTON-knapp ( 41) MENU-knapp ( 24) Markör-knappar 24) ENTER-knapp ( 24) RESET-knapp ( 24) 6

7 Inställning Inställning VARNING Placera projektorn på ett stabilt och horisontellt underlag. Om den faller eller välter kan den orsaka skada och/eller skada projektorn. Och användning av en skadad projektor i sin tur kan resultera i brand och/eller elektrisk stöt. Placera inte projektorn på ett instabilt, lutande eller vibrerande underlag så som ett vingligt eller snett stöd. Projektorns höga temperatur kan orsaka brand, brännskada och/eller tekniskt fel på projektorn. Täpp inte för eller blockera projektorns ventilationshål. Se till att det är minst 30 cm fritt utrymme mellan sidorna på projektorn och närliggande föremål som väggar. Placera ej projektorn på metallunderlag eller underlag som ej tål värme. Placera ej projektorn på mattor, kuddar eller sängutrustning. Placera ej projektorn i direkt solljus eller nära varma objekt så som värmare. Täck inte för linsen eller ventilationshålen på projektorn. Ställ ingenting ovanpå projektorn. Ställ inte föremål som kan fastna eller täcka för undersidan på projektorn. Denna projektor har ventilationshål även på undersidan. väta eller fukt kan det resultera i brand, elektriska stötar och/eller tekniskt fel på projektorn. Placera inte projektorn i badrum eller utomhus. Ställ inte något som innehåller vätska nära projektorn. FÖRSIKTIGT ställs i sådan miljö kan det resultera i brand, elektriska stötar och/eller tekniskt fel på projektorn. Placera inte projektorn nära en luftfuktare, rökrum eller i köket. 7

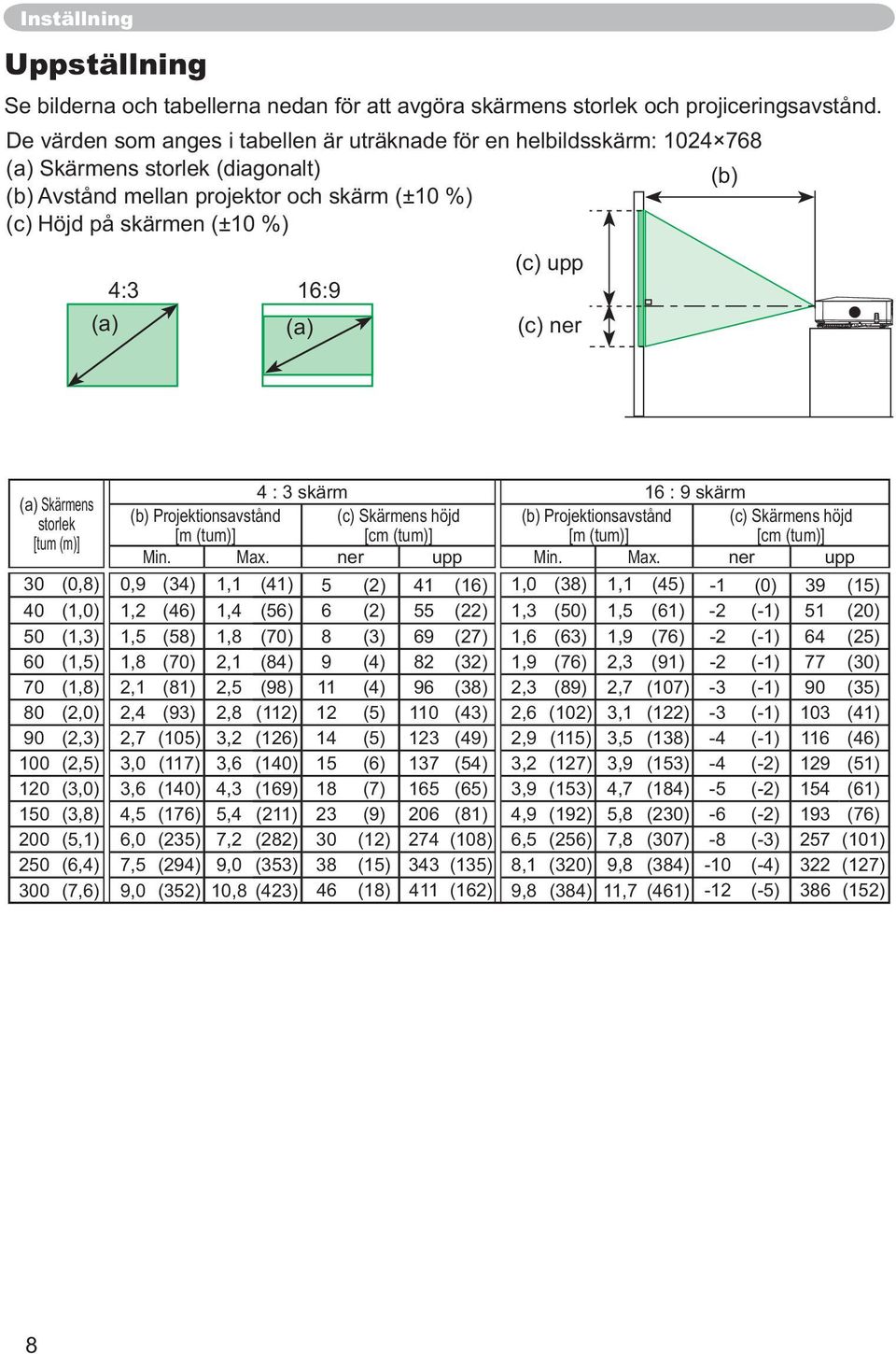

8 Inställning Uppställning Se bilderna och tabellerna nedan för att avgöra skärmens storlek och projiceringsavstånd. De värden som anges i tabellen är uträknade för en helbildsskärm: (a) Skärmens storlek (diagonalt) (b) (b) Avstånd mellan projektor och skärm (±10 %) (c) Höjd på skärmen (±10 %) 4:3 (a) 16:9 (a) (c) upp (c) ner 4 : 3 skärm 16 : 9 skärm (a) Skärmens storlek (b) Projektionsavstånd (c) Skärmens höjd (b) Projektionsavstånd (c) Skärmens höjd [tum (m)] [m (tum)] [cm (tum)] [m (tum)] [cm (tum)] Min. Max. ner upp Min. Max. ner upp 30 (0,8) 0,9 (34) 1,1 (41) 5 (2) 41 (16) 1,0 (38) 1,1 (45) -1 (0) 39 (15) 40 (1,0) 1,2 (46) 1,4 (56) 6 (2) 55 (22) 1,3 (50) 1,5 (61) -2 (-1) 51 (20) 50 (1,3) 1,5 (58) 1,8 (70) 8 (3) 69 (27) 1,6 (63) 1,9 (76) -2 (-1) 64 (25) 60 (1,5) 1,8 (70) 2,1 (84) 9 (4) 82 (32) 1,9 (76) 2,3 (91) -2 (-1) 77 (30) 70 (1,8) 2,1 (81) 2,5 (98) 11 (4) 96 (38) 2,3 (89) 2,7 (107) -3 (-1) 90 (35) 80 (2,0) 2,4 (93) 2,8 (112) 12 (5) 110 (43) 2,6 (102) 3,1 (122) -3 (-1) 103 (41) 90 (2,3) 2,7 (105) 3,2 (126) 14 (5) 123 (49) 2,9 (115) 3,5 (138) -4 (-1) 116 (46) 100 (2,5) 3,0 (117) 3,6 (140) 15 (6) 137 (54) 3,2 (127) 3,9 (153) -4 (-2) 129 (51) 120 (3,0) 3,6 (140) 4,3 (169) 18 (7) 165 (65) 3,9 (153) 4,7 (184) -5 (-2) 154 (61) 150 (3,8) 4,5 (176) 5,4 (211) 23 (9) 206 (81) 4,9 (192) 5,8 (230) -6 (-2) 193 (76) 200 (5,1) 6,0 (235) 7,2 (282) 30 (12) 274 (108) 6,5 (256) 7,8 (307) -8 (-3) 257 (101) 250 (6,4) 7,5 (294) 9,0 (353) 38 (15) 343 (135) 8,1 (320) 9,8 (384) -10 (-4) 322 (127) 300 (7,6) 9,0 (352) 10,8 (423) 46 (18) 411 (162) 9,8 (384) 11,7 (461) -12 (-5) 386 (152) 8

9 Inställning Justera projektorns höjd FÖRSIKTIGT hålla ordentligt i projektorn kan den hända att den faller ner, välter, klämmer skador på projektorn och dig själv, håll alltid i projektorn då du använder höjdjusteringsknapparna för att justera höjdreglagen. eller bakåt mer än 30 grader. Överskridning av dessa gränser kan leda till felfunktion och kan förkorta livstiden på förbrukningsdelarna. plant. Du kan använda höjdreglagen för att utföra justera för om ytan som du ska ställa projektorn på är ojämn eller om du behöver justera projiceringsvinkeln. Det går att justera höjdreglagen mellan 0 och 9 grader. Höjdreglage Höjdjusteringsknappar 1. Efter det att du kontrollerat att projektorn inte är varm, tryck in höjdjusteringsknapparna och håll dem intryckta under det att du håller i projektorn. Lyft eller sänk projektorn till önskad höjd och släpp sedan 2. höjdjusteringsknapparna. Då du frigör höjdjusteringsknapparna fastnar höjdreglagen i rätt läge. 3. höjdreglagen manuellt. 9

10 Inställning Användning av säkerhetsregeln VARNING Använd inte säkerhetsregeln för att förhindra projektorn från att falla. Tappande eller omkull stötande av projektorn kan orsaka skada eller personskada. FÖRSIGTIGT Säkerhetsregeln är inte en komplett stöldskyddsåtgärd. En i detaljhandeln såld stöldskyddskedja eller vajer kan anslutas till säkerhetsregeln på projektorn. 1. Hur man fäster En stöldskyddskedja eller vajer kan anslutas som teckningen visar. (Stöldskyddskedjor eller vajrar med en diameter upp till 10 mm kan användas.) Säkerhetsregel Stöldskyddskedja eller vajer [Säljs separat] 10

11 Inställning Anslutning av apparaterna FÖRSIKTIGT projektorn. Om du försöker ansluta en strömförande anläggning till projektorn eller skador på komponenten och/eller projektorn. Vissa kablar måste användas med kärna. En för lång kabel kan komma att påverka bildkvalitén negativt. Konsultera med din återförsäljare för närmare detaljer. För kablar med kärna bara i en ände ska du ansluta änden med kärna till projektorn. tekniskt fel och/eller skador på komponenten och/eller projektorn. NOTERA När du försöker ansluta en bärbar dator till projektorn försäkra dig om att aktivera dess RGB-utgång för yttre bilder (ställ in den bärbara datorn på CRT-display eller på samtidig visning av LCD- och CRT-displayer). För mer information om hur man gör det se den bärbara datorns bruksanvisning. Fäst skruvarna på kontakterna och dra åt dem. kan vara omöjlig med denna projektor. För vissa RGB-ingångslägen kan man behöva använda MAC-adaptern som säljes separat. Då bildupplösningen ändras på en dator, beroende på ingången, kan den automatiska inte ser en kontrollruta för val av "Ja/Nej" för den nya upplösningen i Windows. I detta fall går upplösningen tillbaka till ursprungsvärdet. I vissa fall kan det vara rekommendabelt att använda andra CRT- eller LCD-monitors för ändring av upplösningen. Om Plug-and-Play kapaciteten Plug-and-Play är ett system som består av datorn, dess operativa system och periferiska 2B. Plug-and-Play kan uppnås genom att ansluta denna projektor till datorer som är kompatibla med VESA DDC (datavisningsskärm). För att utnyttja denna funktion anslut medföljande RGB-kabel till RGB IN1-porten (DDC 2B kompatibel). Det kan förekomma att Plug-and-Play inte fungerar som det skall om annan anslutning används. Använd standarddrivrutiner i din dator eftersom denna projektor är en Plug-and-Play monitor. 11

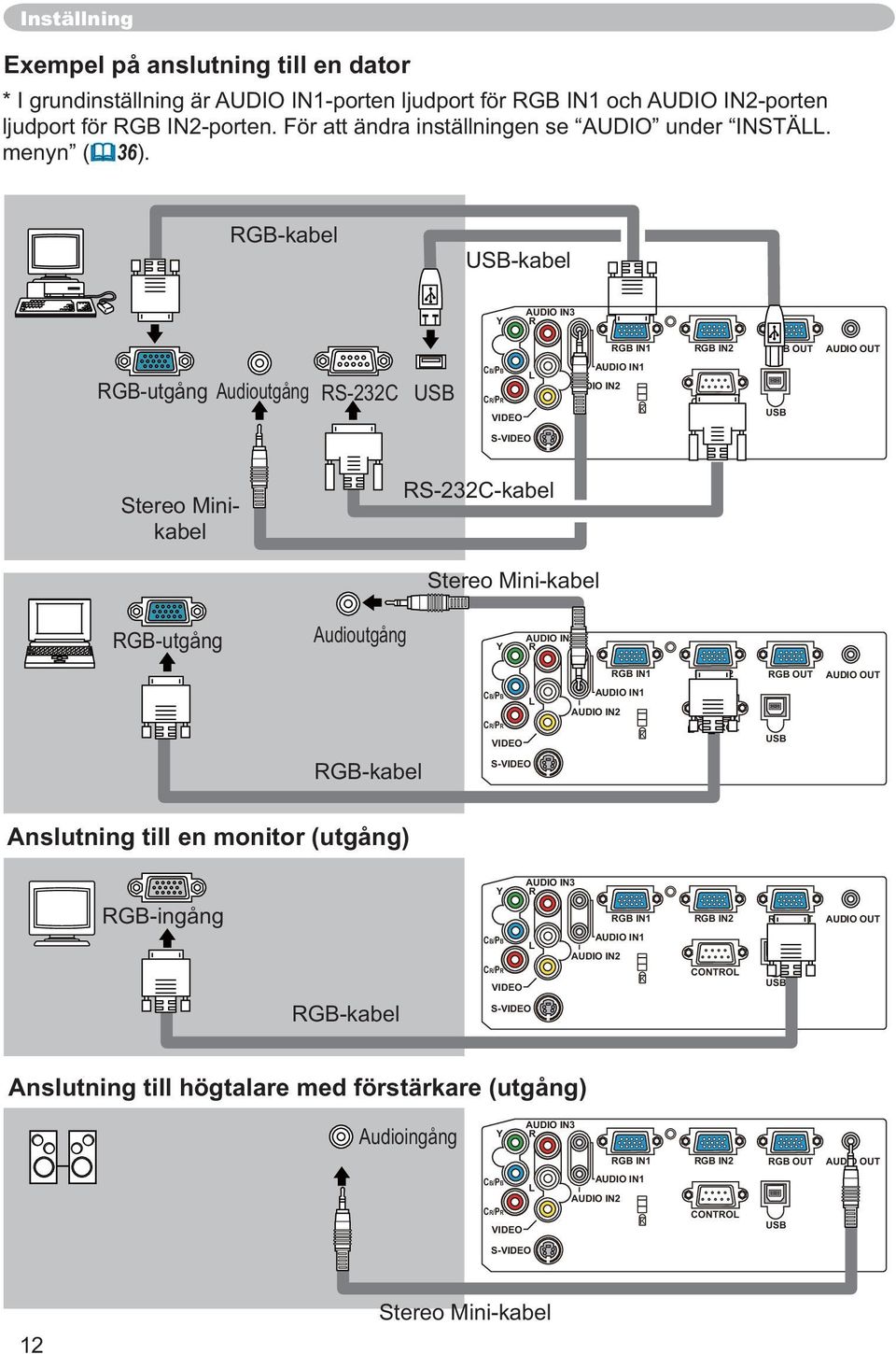

12 Inställning Exempel på anslutning till en dator * I grundinställning är AUDIO IN1-porten ljudport för RGB IN1 och AUDIO IN2-porten ljudport för RGB IN2-porten. För att ändra inställningen se AUDIO under INSTÄLL. menyn ( 36). RGB-kabel USB-kabel Y AUDIO IN3 R RGB IN1 RGB IN2 RGB OUT AUDIO OUT RGB-utgång Audioutgång RS-232C USB CB/PB L CR/PR VIDEO AUDIO IN1 AUDIO IN2 K CONTROL USB S-VIDEO Stereo Minikabel RS-232C-kabel Stereo Mini-kabel RGB-utgång Audioutgång Y AUDIO IN3 R RGB IN1 RGB IN2 RGB IN2 RGB OUT AUDIO OUT CB/PB L AUDIO IN1 AUDIO IN2 CR/PR VIDEO K CONTROL USB RGB-kabel S-VIDEO Anslutning till en monitor (utgång) RGB-ingång Y CB/PB AUDIO IN3 R RGB IN1 AUDIO IN1 L AUDIO IN2 RGB IN2 RGB OUT T AUDIO OUT RGB-kabel CR/PR VIDEO S-VIDEO K CONTROL USB Anslutning till högtalare med förstärkare (utgång) Audioingång Y AUDIO IN3 R RGB IN1 RGB IN2 RGB OUT AUDIO OUT CB/PB L AUDIO IN1 AUDIO IN2 CR/PR VIDEO K CONTROL USB S-VIDEO 12 Stereo Mini-kabel

13 Exempel på anslutning till en VCR/DVD-spelare Inställning * I grundinställning är AUDIO IN3 L/R-porten ljudport för VIDEO, S-VIDEO och COMPONENT VIDEO-portarna. För att ändra inställningen se AUDIO under INSTÄLL. menyn ( 36). Audio/Video-kabel Y AUDIO IN3 R Audio (H) utgang Audio (V) utgang CB/PB L CR/PR VIDEO RGB IN1 AUDIO IN1 AUDIO IN2 K RGB IN2 CONTROL RGB OUT USB AUDIO OUT Video-utgång S-VIDEO Audio (H) utgang Audio (V) utgang Audio-kabel AUDIO IN3 Y R RGB IN1 CB/PB AUDIO IN1 L AUDIO IN2 CR/PR K VIDEO RGB IN2 CONTROL RGB OUT USB AUDIO OUT S-VIDEO S-Videoutgång S-videokabel Komponentvideoutgång Y Komponentvideokabel AUDIO IN3 Y R CB/PB CR/PR CB/PB L CR/PR VIDEO RGB IN1 AUDIO IN1 AUDIO IN2 K RGB IN2 CONTROL RGB OUT USB AUDIO OUT Audio (H) utgang S-VIDEO Audio (V) utgang Audio-kabel SCART-kabel R G B Y CB/PB AUDIO IN3 R RGB IN1 AUDIO IN1 L AUDIO IN2 RGB IN2 RGB OUT AUDIO OUT SCART -utgang Video CR/PR VIDEO S-VIDEO K CONTROL USB 13

14 Inställning Anslutning av nätsladden VARNING eller defekta anslutningar kan leda till brand och/eller elektrisk stöt. Använd bara den nätsladd som medföljde projektorn. Om den är skadad vänd dig till din återförsäljare för att få en hel sladd. nätsladden. trestiftskontakten. AC-ingång Stickkontakt på nätsladden Anslut nätsladdens kontakt till AC-ingången på projektorn. Anslut nätsladdens kontakt ordentligt till uttaget. 14

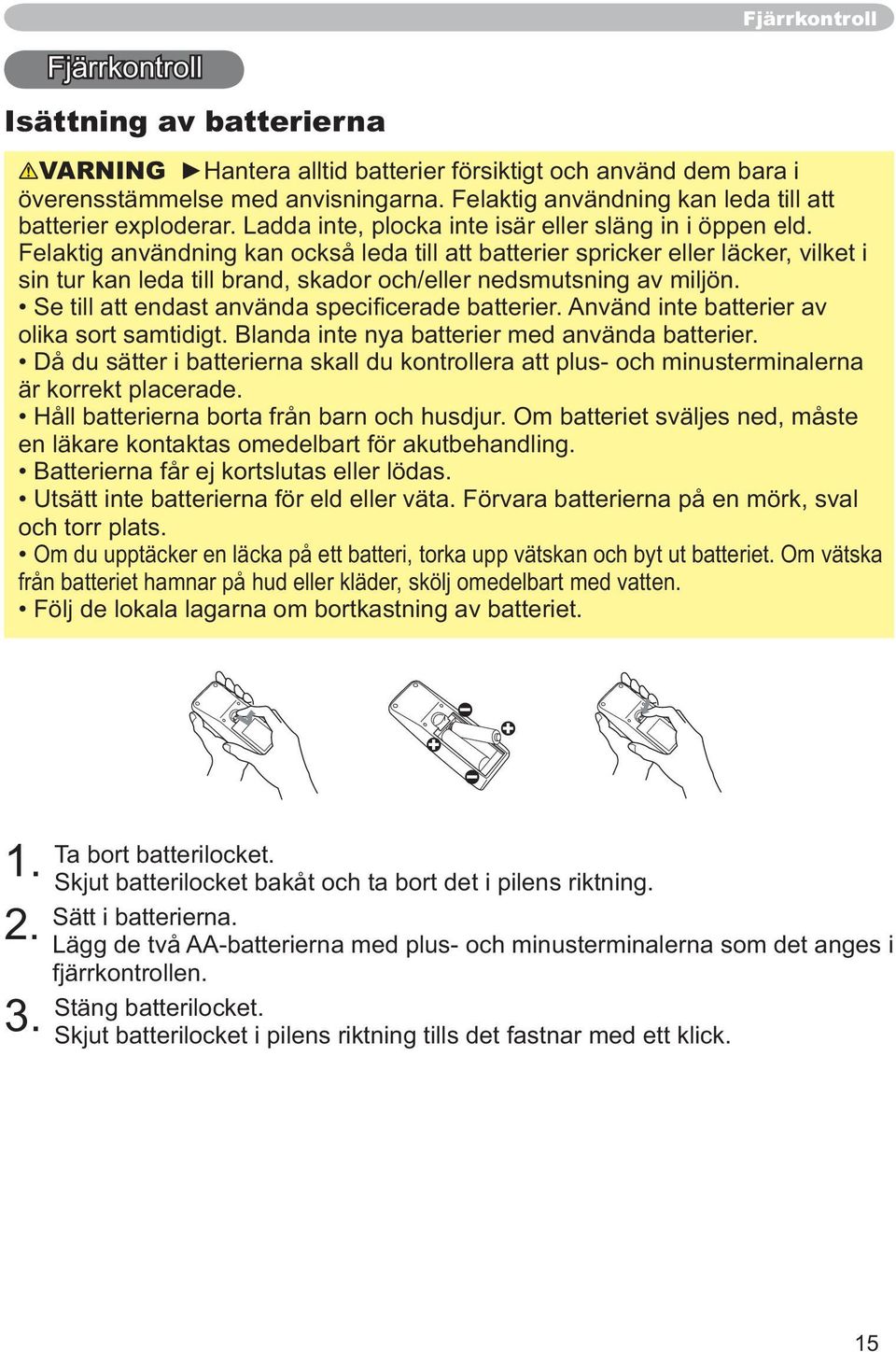

15 Fjärrkontroll Fjärrkontroll Isättning av batterierna VARNING Hantera alltid batterier försiktigt och använd dem bara i överensstämmelse med anvisningarna. Felaktig användning kan leda till att Felaktig användning kan också leda till att batterier spricker eller läcker, vilket i sin tur kan leda till brand, skador och/eller nedsmutsning av miljön. olika sort samtidigt. Blanda inte nya batterier med använda batterier. Då du sätter i batterierna skall du kontrollera att plus- och minusterminalerna är korrekt placerade. Håll batterierna borta från barn och husdjur. Om batteriet sväljes ned, måste en läkare kontaktas omedelbart för akutbehandling. Batterierna får ej kortslutas eller lödas. Utsätt inte batterierna för eld eller väta. Förvara batterierna på en mörk, sval och torr plats. Om du upptäcker en läcka på ett batteri, torka upp vätskan och byt ut batteriet. Om vätska från batteriet hamnar på hud eller kläder, skölj omedelbart med vatten. Följ de lokala lagarna om bortkastning av batteriet Ta bort batterilocket. Skjut batterilocket bakåt och ta bort det i pilens riktning. Sätt i batterierna. Lägg de två AA-batterierna med plus- och minusterminalerna som det anges i fjärrkontrollen. Stäng batterilocket. Skjut batterilocket i pilens riktning tills det fastnar med ett klick. 15

16 Fjärrkontroll Användning av fjärrkontroll FÖRSIKTIGT Handha fjärrkontrollen varsamt. Tappa eller utsätt ej fjärrkontrollen för fysiska stötar. Utsätt ej fjärrkontrollen för väta eller placera den på fuktiga föremål. Annars kan fel uppstå. Ta ur batterierna från fjärrkontrollen och bevara dem på säker plats om du inte ska använda fjärrkontrollen under en längre tid. Ersätt batterierna så snart fjärrkontrollen slutar fungerar korrekt. fungera. Vinkla projektorn så att ljus inte lyser direkt på projektorns fjärrsensor. Signalinställningarna för fjärrkontrollsändaren och projektorns fjärrsensor kan ändras. Om fjärrkontrollen inte funkar ordentligt pröva ändra signalinställning. Ändring av signalinställningen för fjärrkontrollsändaren (1)Inställning 1 (FREKVENS : NORMAL) Tryck samtidigt ner knapparna MUTE och RESET och håll dem nedtryckta i ungefär 3 sekunder. (2)Inställning 2 (FREKVENS : HÖG) Tryck samtidigt ner knapparna MAGNIFY OFF och ESC och håll dem nedtryckta i ungefär 3 sekunder. Inställningen är grundinställning. ungefär en halv dag. Om batterierna avlägsnas från fjärrkontrollen under längre tid än en halv dag kommer fjärrkontrollen att återgå till Inställning 1. Ändra signalinställning för projektorns fjärrsensor ( 43) Om fjärrkontrollen inte funkar ordentligt pröva att ändra inställningarna för fjärrkontrollen och projektorns fjärrsensor. Fjärrkontrollen kommer inte att fungera ordentligt om fjärrkontrollsändarinställningarna och projektorns fjärrsensorinställningar inte är de samma. Fjärrkontrollen fungerar med projektorns fjärrsensor. 30º 30º cirka 3 meter Räckvidden för fjärrsensorn är 3 meter inom en 60-graders vinkel (30 grader till vänster respektive höger om fjärrsensorn). sända en fjärrsignal direkt till sensorn så pröva detta. Eftersom fjärrkontrollen använder infraröda strålar för att sända signaler till projektorn (Klass 1 LED), ska du försäkra dig om att använda fjärrkontrollen i ett område som är fritt från hinder som skulle kunna blockera fjärrkontrollens utsignal till projektorn. 16

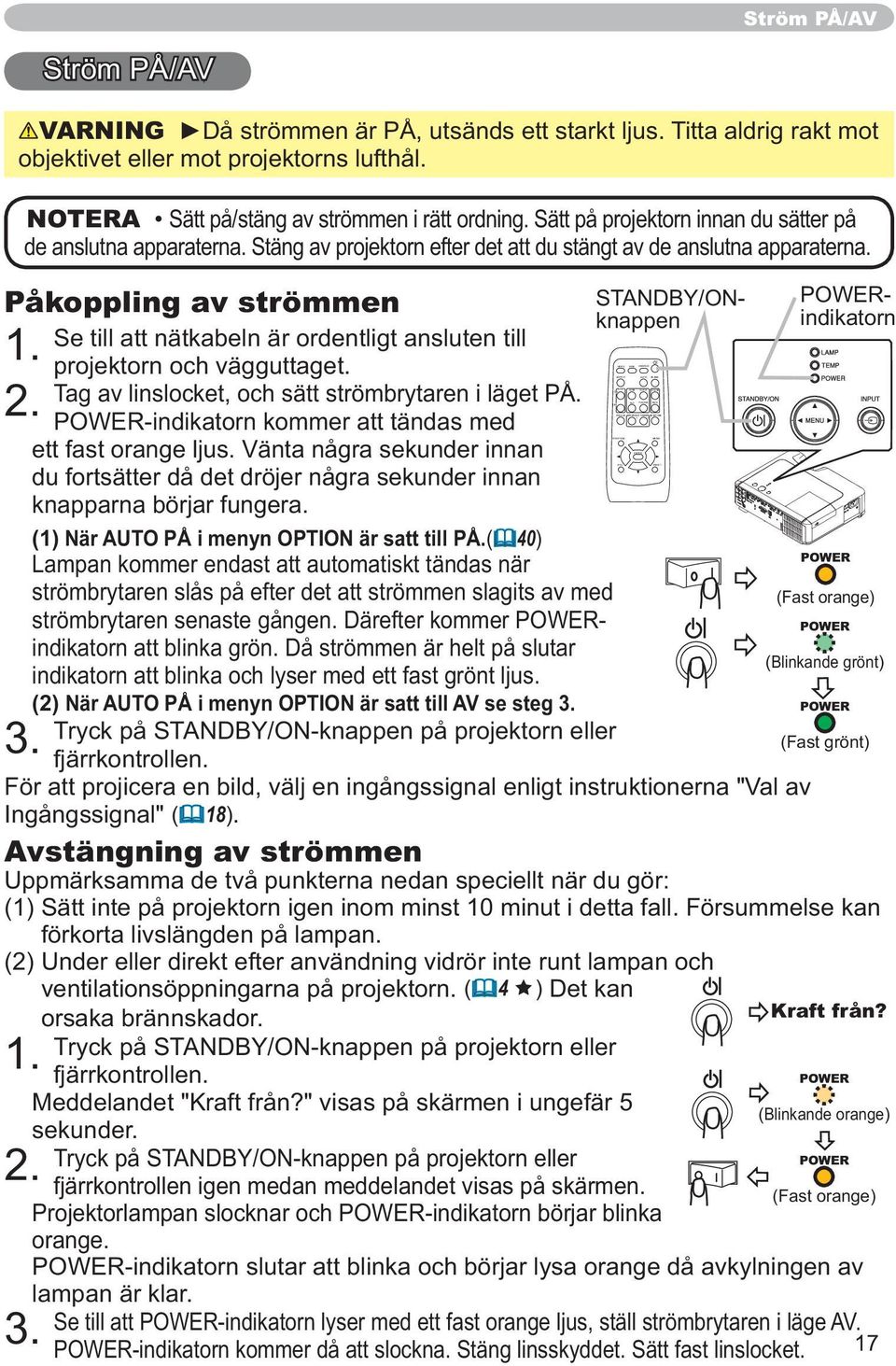

17 OFF VIDEO RGB SEARCH ASPECT AUTO BLANK ON MAGNIFY FREEZE POSITION ESC HOME PAGE UP VOLUME END PAGE DOWN MUTE MY BUTTON KEYSTONE 1 2 ENTER MENU RESET Ström PÅ/AV Ström PÅ/AV VARNING Då strömmen är PÅ, utsänds ett starkt ljus. Titta aldrig rakt mot objektivet eller mot projektorns lufthål. NOTERA Sätt på/stäng av strömmen i rätt ordning. Sätt på projektorn innan du sätter på de anslutna apparaterna. Stäng av projektorn efter det att du stängt av de anslutna apparaterna. Påkoppling av strömmen Se till att nätkabeln är ordentligt ansluten till 1. projektorn och vägguttaget. Tag av linslocket, och sätt strömbrytaren i läget PÅ. 2. POWER-indikatorn kommer att tändas med ett fast orange ljus. Vänta några sekunder innan du fortsätter då det dröjer några sekunder innan knapparna börjar fungera. (1) När AUTO PÅ i menyn OPTION är satt till PÅ.( 40) Lampan kommer endast att automatiskt tändas när strömbrytaren slås på efter det att strömmen slagits av med strömbrytaren senaste gången. Därefter kommer POWERindikatorn att blinka grön. Då strömmen är helt på slutar indikatorn att blinka och lyser med ett fast grönt ljus. (2) När AUTO PÅ i menyn OPTION är satt till AV se steg Tryck på STANDBY/ON-knappen på projektorn eller fjärrkontrollen. För att projicera en bild, välj en ingångssignal enligt instruktionerna "Val av Ingångssignal" ( 18). Avstängning av strömmen Uppmärksamma de två punkterna nedan speciellt när du gör: STANDBY/ONknappen POWERindikatorn POWER (Fast orange) POWER (Blinkande grönt) POWER (Fast grönt) (1) Sätt inte på projektorn igen inom minst 10 minut i detta fall. Försummelse kan förkorta livslängden på lampan. (2) Under eller direkt efter användning vidrör inte runt lampan och ventilationsöppningarna på projektorn. ( 4 ) Det kan orsaka brännskador. Kraft från? Tryck på STANDBY/ON-knappen på projektorn eller 1. fjärrkontrollen. POWER Meddelandet "Kraft från?" visas på skärmen i ungefär 5 (Blinkande orange) sekunder. Tryck på STANDBY/ON-knappen på projektorn eller POWER 2. fjärrkontrollen igen medan meddelandet visas på skärmen. (Fast orange) Projektorlampan slocknar och POWER-indikatorn börjar blinka orange. POWER-indikatorn slutar att blinka och börjar lysa orange då avkylningen av lampan är klar. Se till att POWER-indikatorn lyser med ett fast orange ljus, ställ strömbrytaren i läge AV. 3. POWER-indikatorn kommer då att slockna. Stäng linsskyddet. Sätt fast linslocket. 17

18 Användning Användning Reglering av volymen Tryck på VOLUME-knappen på fjärrkontrollen. 1. En dialogruta kommer då att visas på skärmen för att hjälpa dig reglera volymen. 2. För att stänga dialogrutan och avsluta, tryck på VOLUMEknappen igen. Även om du inte gör något försvinner dialogrutan automatiskt efter några sekunder. VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON END PAGE DOWN MUTE För att tillfälligt tysta ner ljudet Tryck på MUTE-knappen på fjärrkontrollen. 1. En dialogruta kommer då att visas på skärmen för att indikera att du har tystat ner ljudet. För att återställa ljudet igen, tryck på MUTE- eller VOLUME-knappen. Även om du inte gör något försvinner dialogrutan automatiskt efter några sekunder. Val av ingångssignal Tryck på INPUT-knappen på projektorn. 1. Varje gång du trycker på knappen kommer projektorn att ändra ingångsport enligt nedan. RGB IN1 RGB IN2 VIDEO S-VIDEO COMPONENT VIDEO OFF ASPECT AUTO BLANK MAGNIFY ON FREEZE HOME END PAGE UP PAGE DOWN MY BUTTON 1 2 VOLUME MUTE KEYSTONE 1. Tryck på RGB-knappen på fjärrkontrollen för att välja en RGB-signal som insignal. VIDEO RGB SEARCH ASPECT AUTO BLANK projektorn mellan RGB-portarna. RGB IN1 RGB IN2 AUTOSÖK i OPTION-menyn är satt till PÅ kommer projektorn att kontrollera RGB IN1-porten först. Om ingen insignal upptäcks på porten kommer den att kontrollera RGB IN2-porten. 18

19 Användning Val av ingångssignal (fortsätter) 1. Tryck på VIDEO-knappen på fjärrkontrollen för att välja en ingångsport för videosignal. Som visas nedan, varje gång du trycker på VIDEO- COMPONENT VIDEO S-VIDEO VIDEO VIDEO RGB SEARCH ASPECT AUTO BLANK AUTOSÖK i OPTION-menyn är satt till PÅ kommer projektorn att kontrollera COMPONENT VIDEO-porten först. Om ingen insignal upptäcks kommer den att kontrollera portarna i ovan ordning. Sökning av insignal Tryck på SEARCH-knappen på fjärrkontrollen. 1. Projektorn kommer då att påbörja sökning efter ingångssignaler på ingångsportarna. Om en ingångssignal påträffas kommer sökningen att avbrytas och bild visas. Om ingen insignal upptäcks kommer projektorn att återgå till det tillstånd den var i innan sökningen påbörjades. RGB IN 1 RGB IN 2 COMPONENT VIDEO S-VIDEO VIDEO VIDEO RGB SEARCH ASPECT AUTO BLANK Val av bildförhållande Tryck på ASPECT-knappen på fjärrkontrollen. 1. Med en RGB-signal NORMAL 4:3 16:9 LITEN För en video-signal, s-video-signal eller komponentvideo-signal 4:3 16:9 14:9 LITEN VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON När det inte är någon signal 4:3 (fast) Justering av bildstorlek och skärpa Använd zoomringen för att justera 1. bildstorleken. Använd fokuseringsringen för att justera 2. bildens skärpa. Fokuseringsring Zoomring 19

20 Användning Användning av den automatiska justeringsfunktionen Tryck på AUTO-knappen på fjärrkontrollen. 1. VIDEO RGB SEARCH Med en RGB-signal ASPECT AUTO BLANK Vertikal position, horisontal position, horisontal fas, MAGNIFY förhållande och horisontal storlek justeras automatiskt. HOME PAGE UP VOLUME ON Och bildförhållandet kommer automatiskt att sättas till grundinställningen. du använder denna funktion. Det kan förekomma att mörka bilder inte justeras korrekt. Använd en ljus skärm vid justeringen. Vid VIDEO-signal eller S-VIDEO-signal Signaltypen som bäst passar för respektive insignal väljs automatiskt. Denna funktion är tillgänglig bara om AUTO är valt som VIDEOFORMAT under INSIGNAL-menyn ( 33) signaltypen automatiskt oberoende av denna funktion. För en video-signal, s-video-signal eller komponentvideo-signal Vertikal position, horisontal position och bildförhållandet regleras automatiskt till grundinställning. För en komponentvideosignal Horisontalfasen kommer att regleras automatiskt till grundinställning. förekomma att den inte fungerar korrekt med vissa ingångssignaler. Reglering av bildens läge Tryck på POSITION-knappen på fjärrkontrollen. 1. OFF FREEZE MY BUTTON KEYSTONE 1 2 POSITION indikatorn kommer att visas på skärmen. 2. POSITION MENU bildens läge. Om du vill återställa bildens läge tryck på RESET-knappen under regleringen. Tryck på POSITION-knappen igen för att stänga dialogrutan och avsluta denna operation. Även om du inte gör något försvinner dialogrutan automatiskt efter några sekunder. linje syns utanför bilden. 20

21 Korrigering av trapetsoid deformering Tryck på KEYSTONE-knappen på 1. fjärrkontrollen. En dialogruta kommer då att visas på skärmen för att hjälpa dig korrigera deformeringen. 2. 1) AUTO utför automatiskt vertikal korrigering av trapetsoid deformering. 2) MANUELL visar dialogen för vertikal korrigering av trapetsoid Tryck på KEYSTONE-knappen igen för att stänga dialogrutan och Användning avsluta denna operation. Även om du inte gör något, försvinner dialogrutan automatiskt efter några sekunder. Det område som går att justera varierar beroende på insignal. För en del insignaler kommer denna funktion inte att fungera väl. När V:INTERT. eller H&V:INVERT i menyvalet SPEGLING i INSTÄLL.-menyn är valt om projektorn lutar eller är vinklad nedåt kan det förekomma att den automatiska korrigeringen av trapetsoid deformeringen inte fungerar korrekt. Då zoomregleringen ställs på TELE kan det förekomma att denna korrigering blir överdriven. Denna funktion bör användas med zoomen ställd på VIDVINKEL i största möjliga mån. När den vertikala vinkeln är nästan 0 grader kan det förekomma att den automatiska korrigeringen av trapetsoid deformeringen inte fungerar. När den vertikala vinkeln är nästan ±30 grader kan det förekomma att den automatiska korrigeringen av trapetsoid deformeringen inte fungerar bra. Denna funktion är inte tillgänglig när Ändringsdetektorn är på ( 48). Användning av förstoringsfunktionen 1. VIDEO RGB SEARCH Tryck på MAGNIFY, ON-knappen på fjärrkontrollen. ASPECT AUTO BLANK FÖRSTORA indikeras på skärmen (även om indikeringen MAGNIFY HOME PAGE UP VOLUME ON projektorn går över till FÖRSTORA-läget. END PAGE DOWN MUTE 2. området. Och för att avsluta zoomområdet tryck på POSITION-knappen igen. Tryck på MAGNIFY OFF-knappen på fjärrkontrollen för att gå ut ur FÖRSTORA-läget och återställa skärmen till normalt läge. inställningarna för visning ändras (automatisk justering, etc.). FÖRSTORA-läget kommer denna att återställas när du lämnar detta läge. 21 MAGNIFY ON OFF FREEZE HOME END PAGE UP PAGE DOWN MY BUTTON 1 2 VOLUME MUTE KEYSTONE

22 Användning För att frysa bilden på skärmen Tryck på FREEZE-knappen på fjärrkontrollen. 1. FRYS -indikatorn kommer att visas på skärmen och projektorn går in i FRYS-läge. För att gå ur FRYS-läge och återställa skärmen till normalläge, tryck på FREEZE-knappen igen. STANDBY/ON, SEARCH, RGB, VIDEO, BLANK, AUTO, ASPECT, VOLUME, MUTE, KEYSTONE, POSITION, MENU, MAGNIFY eller MY BUTTONknapparna på antingen projektorn eller fjärrkontrollen trycks ner. möjligen förbli som efterbild. Låt inte projektorn vara i FRYS-läge alltför länge. För att göra skärmen tillfälligt tom Tryck på BLANK-knappen på fjärrkontrollen. 1. Ingångssignalens skärmbild stängs av och skärmen VIDEO RGB SEARCH blir tom. Se vidare instruktioner under avsnittet BLANK i ASPECT AUTO BLANK SKÄRMBILD-menyn ( 37). MAGNIFY För att ta bort den tomma skärmen och återgå till HOME PAGE UP VOLUME ON ingångssignalens skärmbild tryck på BLANK-knappen igen. knapparna på projektorn eller fjärrkontrollen eller när ett kommando (utom kommandot get) skickas från CONTROL-porten. MAGNIFY ON OFF FREEZE HOME END PAGE UP PAGE DOWN MY BUTTON 1 2 VOLUME MUTE KEYSTONE 22

23 Användning Manövrering av dataskärm FÖRSIKTIGT kan skada din utrustning. Använd endast denna funktion när projektorn är ansluten till en dator. Innan du ansluter datorn se till att läsa igenom bruksanvisningen för den samma. NOTERA som bärbara datorer, inte kan manövreras via fjärrkontrollen. Om så är fallet, innan pekdonet. Vidare, om nödvändig programvara saknas kan det förekomma att musen inte fungerar. Kontrollera din dators bruksanvisning för detaljer. USB-kontrollen kan användas med Windows 95 OSR 2.1 eller högre. Det kan även förekomma att det inte går att använda fjärrkontrollen beroende på din dators USB-kontrollen kan endast användas för funktioner listade nedan. Du kan inte utföra Denna funktion är ej tillgänglig då lampan håller på att värmas upp (POWER-indikatorn blinkar grön) och vid justering av volym och bild, vid korrigeringen av trapetsoid deformering, förstoring, då BLANK-funktionen är vald eller då menyn visas på skärmen. USB mus och tangentbordsstyrning Anslut projektorns USB-port med datorn via mussladden. 1. VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON END PAGE DOWN MUTE OFF FREEZE MY BUTTON KEYSTONE 1 2 POSITION MENU ENTER ESC RESET Tillgängliga funktioner Flytta muspekaren Vänsterklicka med mus Högerklicka med mus Trycka på tangentbordets HOME-tangent Trycka på tangentbordets END-tangent Trycka på tangentbordets PAGE UP-tangent Trycka på tangentbordets PAGE DOWN-tangent Trycka på tangentbordets ESC-tangent Manöver på fjärrkontrollen Tryck ENTER-knappen Tryck RESET-knappen Tryck HOME-knappen Tryck END-knappen Tryck PAGE UP-knappen Tryck PAGE DOWN-knappen Tryck ESC-knappen 23

24 OFF VIDEO RGB SEARCH ASPECT AUTO BLANK ON MAGNIFY FREEZE POSITION ESC HOME END PAGE UP PAGE DOWN VOLUME MUTE MY BUTTON KEYSTONE 1 2 ENTER MENU RESET Flerfunktionsinställningar 24 Flerfunktionsinställningar Användning av menyfunktionerna Denna projektor har följande menyer: BILD, VISA, INSIGNAL, INSTÄLL., SKÄRMBILD, OPTION och ENKEL MENY. ENKEL MENY består av ofta använda funktioner och de andra menyerna är indelade enligt respektive syfte. Varje meny handhas på samma sätt. Förfaringssättet i dessa menyer är som följer. 1. MENU-knapp ENTER-knapp Markör-knappar RESET-knapp Tryck på MENU-knappen på fjärrkontrollen eller någon av markör-knapparna på projektorn. Den detaljerade MENY:n eller ENKAL MENY:n kommer fram. Vid ENKEL MENY 2. Om du vill byta till detaljerad MENY, välj Gå till Detaljerad meny Vid detaljerad MENY 2. Om du vill ändra till ENKEL MENY, välj ENKEL MENY.Tryck på ENTER-knappen på fjärrkontrollen för att fortsätta. Vald meny visas. 3. fjärrkontrollen för att fortsätta. Displayen med menyvalet visas. 4. Om du vill nollställa inställningen, tryck på RESET-knappen på fjärrkontrollen. Observera VOLYM etc.) nollställs inte. Vid detaljerad MENY, fjärrkontrollen, eller på ESC-knappen på fjärrkontrollen. 5. Tryck på MENU-knappen på fjärrkontrollen igen för att stänga dialogrutan och avsluta denna operation. Även om du inte gör någonting så kommer menydisplayen att försvinna efter ca 10 sekunder. En del funktioner kan inte utföras då en viss ingångsport är vald eller då viss insignal visas. POSITION ESC ENTER MENU RESET

25 ENKEL Meny ENKEL Meny Med ENKEL MENY:n kan du utföra de funktioner som anges i tabellen nedan. eller fjärrkontrollen. Utför sedan varje operation i enlighet med instruktionerna i tabellen. Menyval BILDFÖRH AUTO TRAPETS EXEKVERA KEYSTONE BILDLÄGE LJUSSTYRKA Beskrivning bildförhållande. Se menyvalet BILDFÖRH. under menyn BILD ( 30). trapetsoidala deformeringen. Se menyvalet AUTO TRAPETS EXEKVERA i menyn INSTÄLL.( 35). Denna funktion är inte tillgänglig när Ändringsdetektorn är på ( 48). deformeringen. Se menyvalet KEYSTONE under menyn INSTÄLL. ( 35). Denna funktion är inte tillgänglig när Ändringsdetektorn är på ( 48). bildtyp är en kombination av GAMMA och FÄRGTEMP. Välj lämplig inställning med hänsyn till vald ingångssignal. NORMAL BIO DYNAMISK WHITEBOARD TAVLA(GRÖN) TAVLA(SVART) NORMAL: (FÄRGTEMP. = MEDIUM DEFAULT) + (GAMMA = #1 DEFAULT) BIO: (FÄRGTEMP. = LÅG DEFAULT) + (GAMMA = #2 DEFAULT) DYNAMISK: (FÄRGTEMP. = HÖG DEFAULT) + (GAMMA = #3 DEFAULT) TAVLA(SVART): (FÄRGTEMP. = HÖGT LJUS-1 DEFAULT) + (GAMMA = #4 DEFAULT) TAVLA(GRÖN): (FÄRGTEMP. = HÖGT LJUS-2 DEFAULT) + (GAMMA = #4 DEFAULT) WHITEBOARD: (FÄRGTEMP. = MEDIUM DEFAULT) + (GAMMA = #5 DEFAULT) När inställningarna av GAMMA och FÄRGTEMP. skiljer sig från de förinställda värdena ovan kommer inställningen för BILDLÄGE att visa PERSONLIG. Se menyvalen GAMMA ( 27). och FÄRGTEMP. ( 28). under menyn BILD. Se menyvalet LJUSSTYRKA under menyn BILD ( 27). 25

26 ENKEL Meny ENKEL Meny(fortsätter) Menyval KONTRAST FÄRG FÄRGTON SKÄRPA LJUDNIVÅ SPEGLING ÅTERSTÄLL FILTERTID SPRÅK Gå till Detaljerad meny... Beskrivning Se menyvalet KONTRAST under menyn BILD ( 27). Se menyvalet FÄRG under menyn BILD ( 28). Se menyvalet FÄRGTON under menyn BILD ( 28). Se menyvalet SKÄRPA under menyn BILD ( 28). Det kan förekomma lite brus när inställning görs. Detta är inget tekniskt fel. Se menyvalet LJUDNIVÅ under menyn INSTÄLL ( 35). Se menyvalet SPEGLING under menyn INSTÄLL. ( 36). Om Ändringsdetektorn är PÅ och SPEGEL statusen ändras, kommer Alarm Ändringsdetektor ( 48) att visas när projektorn startas om efter att strömbrytaren slagit av. Vid utförande av detta menyval återställs alla val gjorda under ENKEL MENY utom FILTERTID och SPRÅK. En dialogruta visas för att bekräfta ditt val. Välj ÅTERSTÄLL genom En dialogruta visas för att bekräfta ditt val. Välj ÅTERSTÄLL genom Se menyvalet FILTERTID under menyn OPTION ( 41). menyspråken. Se menyvalet SPRÅK under menyn SKÄRMBILD ( 37). för att använda menyerna BILD, VISA, INSIGNAL, INSTÄLL., SKÄRMBILD eller OPTION. 26

27 BILD Meny BILD Meny Med BILD-menyn kan du utföra de funktioner som anges i tabellen nedan. projektorn eller fjärrkontrollen, eller på ENTER-knappen på fjärrkontrollen för att fortsätta. Utför sedan varje operation i enlighet med instruktionerna i tabellen. Menyval LJUSSTYRKA KONTRAST Beskrivning Mörk Svag #1 DEFAULT #1 PERSONLIG #2 DEFAULT #2 PERSONLIG #3 DEFAULT GAMMA #5 PERSONLIG #5 DEFAULT #4 PERSONLIG #4 DEFAULT #3 PERSONLIG För att justera PERSONLIG Välj en av PERSONLIG lägena och En dialogruta för att hjälpa dig justera inställningen kommer fram. Denna funktion är användbar när du vill GAMMA [PERSONLIG 1] Du kan välja att visa ett testmönster för att kontrollera resultatet av dina inställningar genom att trycka på ENTER-knappen. Varje gång du trycker på ENTER-knappen kommer testmönstret att ändras enligt nedan. Inget mönster Gråskala 9 steg Ramp Gråskala 15 steg De åtta staplarna motsvarar de åtta nivåerna på testmönstret undantaget den mörkaste nivån längst till vänster. Om du vill justera ton nummer två från vänster i testmönstret (Gråskala 9 steg) använd justeringsstapel "1". Den mörkaste tonen längst till vänster kan ej justeras med justeringsstaplarna. 27

28 BILD Meny BILD Meny (fortsätter) Menyval FÄRGTEMP. FÄRG FÄRGTON SKÄRPA Beskrivning HÖG DEFAULT HÖG PERSONLIG MEDIUM DEFAULT MEDIUM PERSONLIG LÅG DEFAULT LÅG PERSONLIG HÖGT LJUS-1 DEFAULT HÖGT LJUS-1 PERSONLIG HÖGT LJUS-2 DEFAULT HÖGT LJUS-2 PERSONLIG För att justera PERSONLIG ENTER : OFFSET GAIN ENTER-knappen. En dialogruta kommer fram R G B R G B för att hjälpa dig justera OFFSET och/eller GAIN inställningarna för PERSONLIG inställning. OFFSET justering ändrar färgintensiteten för alla färgtoner på testmönstret. FÄRGTEMP. [PERSONLIG 1] GAIN justeringen påverkar mest intensiteten på de ljusare tonerna på testmönstret. -knapparna. Du kan välja att visa ett testmönster för att kontrollera resultatet av dina inställningar genom att trycka på ENTER-knappen. Varje gång du trycker på ENTER-knappen kommer testmönstret att ändras enligt nedan. Inget mönster Gråskala 9 steg Ramp Gråskala 15 steg Stark Svag Detta menyval kan bara väljas för en video-, s-video- eller komponentvideosignal. Grönaktig Rödaktig Detta menyval kan bara väljas för en video-, s-video- eller komponentvideosignal. Klar Diffus ögonblick när inställning görs. Detta är inget tekniskt fel. 28

29 BILD Meny BILD Meny (fortsätter) Menyval MITT MINNE Beskrivning LADDA1 LADDA2 LADDA3 LADDA4 SPAR1 SPAR2 SPAR3 SPAR4 Denna projektor har 4 numrerade minnen för inställningar. Operationerna LADDA1, LADDA2, LADDA3 eller LADDA4 återkallar sparad information med motsvarande nummer och reglerar bilden automatiskt enligt informationen. Operationerna SPAR1, SPAR2, SPAR3 eller SPAR4 används för att spara aktuell information i minnet med motsvarande nummer. Den aktuella justeringsdata för menyvalen i BILD-menyn lagras. ögonblick när data laddas till minnet. Detta är inget tekniskt fel. När aktuella inställningar inte sparas till minnet kommer följande dialog att visas. För att ladda sparade justeringsinställningar tryck på knappen MEMORY. följande dialog att visas. 29

30 VISA Meny VISA Meny Med VISA-menyn kan du utföra de funktioner som anges i tabellen nedan. projektorn eller fjärrkontrollen, eller på ENTER-knappen på fjärrkontrollen för att fortsätta. Utför sedan varje operation i enlighet med instruktionerna i tabellen. Menyval Beskrivning Med en RGB-signal NORMAL 4:3 16:9 LITEN BILDFÖRH. ÖVERSVEP V POSITION H POSITION H FAS För en video-signal, s-video-signal eller komponentvideo-signal 4:3 16:9 14:9 LITEN När det inte är någon signal 4:3 16:9 NORMAL behåller ingångssignalens ursprungliga bildförhållande. Stor (Minskar bilden) Liten (Förstorar bilden) Detta menyval kan bara väljas för en video-, s-video- och komponentsignal. Om denna reglering är för stor, kan en viss bildförsämring uppträda i bildens kanter. Om detta händer ska du reglera åt Liten. Upp Ned Överdriven reglering av det vertikala läget kan orsaka att brus syns på skärmen. Om så är fallet återställ det vertikala läget till ursprungsinställningen. Genom att trycka på RESET-knappen när V POSITION är valt återställer V POSITION till ursprungsinställningen. För en video-signal, s-video-signal eller komponentvideo-signal Det justerbara området för V POSITION beror på inställningen av ÖVERSVEP. Det är inte möjligt att justera när ÖVERSVEP är satt till 0. Vänster Höger Överdriven reglering av det horisontala läget kan orsaka att brus syns på skärmen. Om så är fallet återställ det horisontala läget till ursprungsinställningen. Genom att trycka på RESET-knappen när H POSITION är valt återställer H POSITION till ursprungsinställningen. För en video-signal, s-video-signal eller komponentvideo-signal Det justerbara området för H POSITION beror på inställningen av ÖVERSVEP. Det är inte möjligt att justera när ÖVERSVEP är satt till 0. -knapparna. Höger Vänster Detta menyval kan bara väljas vid en RGB-ingång eller en COMPONENT VIDEO-ingång. 30

31 VISA Meny VISA Meny (fortsätter) Menyval H STORLEK AUTOJUSTERING UTFÖR Beskrivning Stor Liten Detta menyval kan endast väljas vid RGB-signal. Om denna reglering är överdriven kan det hända att bilden inte visas korrekt. Om så är fallet tryck på RESET-knappen på fjärrkontrollen. Då detta menyval väljs startar den automatiska justeringen. Vid en RGB-signal Vertikal position, horisontal position, horisontal fas, förhållande och horisontal storlek justeras automatiskt. Och bildförhållandet kommer automatiskt att sättas till grundinställningen. storlek innan du försöker använda denna funktion. Mörka bilder kan justeras felaktigt. Använd en ljus bild vid justering. Vid VIDEO-signal eller S-VIDEO-signal Den signaltyp som passar bäst för respektive ingångssignal väljs automatiskt. Denna funktion är endast tillgänglig om VIDEOFORMAT i INSIGNAL-menyn är inställd på AUTO. Vid en oberoende av denna funktion. För en video-signal, s-video-signal eller komponentvideo-signal Vertikal position, horisontal position och bildförhållandet regleras automatiskt till grundinställning. För en komponentvideosignal Horisontalfasen kommer att regleras automatiskt till grundinställning. Denna operation tar cirka 10 sekunder. Med vissa signaler kan det hända att denna funktion inte fungerar riktigt som den ska. 31

32 INSIGNAL Meny INSIGNAL Meny Med INSIGNAL-menyn kan du utföra de funktioner som anges i tabellen nedan. projektorn eller fjärrkontrollen, eller på ENTER-knappen på fjärrkontrollen för att fortsätta. Utför sedan varje operation i enlighet med instruktionerna i tabellen. Menyval PROGRESSIVE VIDEO NR FÄRGZON Beskrivning TV FILM AV Denna funktion utförs bara med en signal från en VIDEO-ingång, en S-VIDEO-ingång eller en COMPONENT VIDEO-ingång med en 525i- (480i) eller 625i- (576i) signal. Då du väljer TV eller FILM blir skärmbilden tydligare. FILM-läget kan anpassas till 2-3 Pull-Down systemet för konvertering. Men linje) i bilden vid föremål som rör sig snabbt. I så fall ska du välja AV, även om det gör att skärmbilden blir otydligare. HÖG MEDIUM LÅG Denna funktion fungerar endast vid en VIDEO-ingång, en S-VIDEO eller COMPONENT VIDEO-ingång med en 55i(480i) eller 65i(576i) signal. Om denna funktion har en överdriven inställning,kan det leda till en viss bildförsämring. AUTO RGB SMPTE240 REC709 REC601 Detta menyval kan endast väljas vid RGB-signal eller komponent video signal (undantaget signalerna SCART RGB från komponent video porten). Då du väljer AUTO, väljs automatiskt optimalt läge. AUTO operationen kanske inte fungerar riktigt vid vissa signaler. Om så är fallet kan det vara lämpligt att välja ett passande läge utom AUTO. 32

33 INSIGNAL Meny INSIGNAL Meny (fortsätter) Menyval COMPONENT VIDEOFORMAT BILDLÅS RGB IN Beskrivning COMPONENT SCART RGB Då du väljer SCART RGB fungerar COMPONENT VIDEO-porten som en port för en SCART RGB-ingångssignal och VIDEOporten som en port för inmatning av SCART RGB synkning. En SCART-adapter och SCART-kabel möjliggör SCART RGB intag till projektorn. Kontakta din återförsäljare för mer information. Ange videoformatet för s-video-porten och video-porten. AUTO NTSC PAL SECAM N-PAL M-PAL NTSC4.43 Detta menyval utförs bara vid signal från VIDEO-ingången eller S-VIDEO-ingången. Då du väljer AUTO väljs automatiskt optimalt läge. Med vissa signaler kan det hända att AUTO funktionen inte fungerar avsaknad av färger) ska du välja läge enligt ingångssignalen. PÅ AV Denna funktion utförs bara vid en RGB-ingång med en vertikal frekvens på 50 till 60 Hz. Då du väljer PÅ visas rörliga bilder mjukare. Denna funktion kan leda till en viss bildförsämring. Om så är fallet välj AV. Ställ in typen av RGB-insignal för RGB port. port att ställa in. RGB1 RGB2 RGB-insignal. SINC ON G PÅ SINC ON G AV Då PÅ väljs slås SYNK PÅ G-läget på. Läget SYNK PÅ G tillåter upprepning av SYNK PÅ G. I läget SYNK PÅ G kan det förekomma att bilden blir lite förvrängd vid vissa insignaler. Om detta händer ta bort signalanslutningen så att ingen signal tas emot och stäng av SYNK PÅ G och återanslut signalen. 33

34 INSIGNAL Meny INSIGNAL Meny (fortsätter) Menyval Beskrivning Upplösningen för insignalerna RGB1 och RGB2 kan ställas in på denna projektor. Menyn UPPLÖSNING kommer att visas. (2) I menyn UPPLÖSNING välj den upplösning du vill visa med hjälp av Valet AUTO kommer att ställa in den upplösning som är lämplig för insignalen. MENY UPPLÖSNING UPPLÖSNING *2 väljer en STANDARD-upplösning kommer automatiskt justering av horisontal och vertikal position, klockfas och horisontal storlek att ske och bildförhållandet kommer automatiskt att väljas. Dialogen INFORMATION ( 43) kommer att visas. (4) För att ställa in en anpassad upplösning PERSONLIG och RUTA PERSONLIG UPPLÖSNING kommer att visas. Ställ in den horisontala (HORIS) och vertikala (VERT) (5) För att spara inställningarna placera markören i siffran längst till höger och tryck Horisontal och vertikal position, klockfas och horisontal storlek kommer att justeras automatiskt och ett bildförhållande kommer automatiskt att väljas. Efter det att dialogen INFORMATION ( 43) har visats i ungefär 10 sekunder kommer skärmen att återgå till menyn UPPLÖSNING och visa den ändrade upplösningen. RGB1 1280x 768@ 60 RUTA PERSONLIG UPPLÖSNING RGB1 992x 744@ 60 (6) TFör att återgå till tidigare upplösningen utan att spara ändringarna placera markören på siffran längst till vänster och tryck på Skärmen kommer att återgå till menyn UPPLÖSNING och visa tidigare upplösning. *1 Alla upplösningar garanteras inte. *2 För en del bilder kan det hända att denna funktion inte fungerar bra. 34

35 INSTÄLLNINGS Meny INSTÄLLNINGS Meny Med INSTÄLL.-menyn kan du utföra de funktioner som anges i tabellen nedan. projektorn eller fjärrkontrollen, eller på ENTER-knappen på fjärrkontrollen för att fortsätta. Utför sedan varje operation i enlighet med instruktionerna i tabellen. Menyval AUTO TRAPETS EXEKVERA KEYSTONE LJUDNIVÅ Beskrivning Vid val av detta menyval utförs den automatiska korrigeringen av trapetsoidal deformering. Projektorn korrigerar automatiskt vertikal trapetsoidal deformering som uppstått beroende på (framåt/bakåt) uppställningsvinkel. Denna funktion kommer endast utföras en gång när den väljs i Menyn. När lutningen på projektorn ändras utförs denna funktion igen. Då du väljer V:INTERT eller H&V:INVERT i menyvalet SPEGLING kan det förekomma att denna funktion inte fungerar om projektorn lutar eller är vinklad nedåt. Då zoomregleringen ställs på TELE kan det förekomma att denna korrigering blir överdriven. Denna funktion bör användas med zoomen ställd på VIDVINKEL i största möjliga mån. När den vertikala vinkeln är nästan 0 grader kan det förekomma att den automatiska korrigeringen av trapetsoid deformeringen inte fungerar. När den vertikala vinkeln är nästan ±30 grader kan det förekomma att den automatiska korrigeringen av trapetsoid deformeringen inte fungerar bra. Denna funktion är inte tillgänglig när Ändringsdetektorn är på ( 48). I ovankant I nederkant Den justerbara området för denna funktion beror på vilken typ av ingångssignal som används. Vid vissa typer av signaler fungerar denna funktion inte fullt ut. Denna funktion är inte tillgänglig när Ändringsdetektorn är på ( 48). LJUS NORMAL Då NORMAL är valt, minskas akustiskt brus och skärmens ljusstyrka. 35

36 INSTÄLLNINGS Meny INSIGNAL Meny (fortsätter) Menyval Beskrivning SPEGLING VOLYM LJUD NORMAL H:INVERT. V:INVERT. H&V:INVERT Om Ändringsdetektorn är PÅ och SPEGEL statusen ändras, kommer Alarm Ändringsdetektor ( 48) att visas när projektorn startas om efter att strömbrytaren slagit av. Hög Låg Tilldelar ljudingångar. (1 ), välj sedan den ljudingång som skall sammankopplas med ingångsporten med ingen av de två ljudportarna att fungera som ingångsport. (1) RGB1 RGB2 COMPONENT S-VIDEO VIDEO (2)

37 SKÄRMBILDS Meny SKÄRMBILDS Meny Med SKÄRMBILD-menyn kan du utföra de funktioner som anges i tabellen nedan. projektorn eller fjärrkontrollen, eller på ENTER-knappen på fjärrkontrollen för att fortsätta. Utför sedan varje operation i enlighet med instruktionerna i tabellen. Menyval Beskrivning ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO SPRÅK NORSK NEDERLANDS PORTUGUÊS SVENSKA SUOMI POLSKI TÜRKÇE MENYLÄGE BLANK För att avsluta denna operation tryck MENU-knappen på fjärrkontrollen eller låt bli att utföra några operationer i ungefär 10 sekunder. Blank skärm är skärmen som visas vid tillfällig nedsläckning av skärmen ( 22). Den visas genom att trycka på BLANK-knappen på fjärrkontrollen. MinSkärm ORIGINAL BLÅ VIT SVART MinSkärm är den skärm som visar din lagrade skärm. ORIGINAL är den som visar ursprunglig skärm. BLÅ, VIT och SVART är omönstrade (rena) skärmar i respektive färg. För att undvika efterbilder kommer skärmen att bli SVART efter några minuter om MinSkärm eller ORIGINAL är valt. För mer information om MinSkärm se menyvalet "MinSkärm" ( 37). 37

38 SKÄRMBILDS Meny SKÄRMBILDS Meny (fortsätter) Menyval UPPSTART MinSkärm MinSkärm Lås Beskrivning Uppstartskärmen är den skärm som visas om ingen ingångssignal upptäcks eller signalen inte är lämplig. MinSkärm ORIGINAL AV MinSkärm är den skärm som visar av dig lagrad skärmbild. ORIGINAL visar standardskärmen. Då AV är valt visas en SVART skärm. För att undvika efterbilder kommer skärmen att bli BLANK efter några minuter om MinSkärm eller ORIGINAL är valt. Då även BLANK är inställd på MinSkärm eller ORIGINAL kommer skärmen bli SVART. För mer information om MinSkärm se menyvalet MinSkärm nedan. För BLANK skärm se menyvalet BLANK ( 37). Denna funktion kommer inte att vara tillgänglig och fäst till MinSkärm när MinSkärm LÖSENORD i SÄKERHET-menyn är på. Under detta menyval kan du lagra MinSkärm som används vid blank skärm och som uppstartskärm. Utför följande under det att du visar den bild du vill lagra. 1. Vid val av detta menyval visas dialogfönstret MinSkärm. Här blir du tillfrågad om du vill lagra nuvarande bild. Vänta till dess att motivet visas, tryck på ENTER-knappen på fjärrkontrollen. Bilden kommer att frysas och ramen för lagring av bild kommer fram. För att avbryta processen tryck på RESET eller ESC knappen på fjärrkontrollen. till den del av bilden som du vill lagra. För att starta lagringen tryck på ENTER-knappen på fjärrkontrollen. För att återställa skärmen och återvända till tidigare dialogruta, tryck RESET eller ESC-knappen på fjärrkontrollen. visas meddelandet Ett lagringsfel har inträffat. Försök igen. Denna funktion kommer inte att vara tillgänglig när MinSkärm LÖSENORD i menyn SÄKERHET är på. Anmärkning: KEYSTONE kan inte justeras när funktionen MinSkärm används. PÅ AV När PÅ är valt kan inte funktionen MinSkärm utföras. Denna funktion skyddar nuvarande MinSkärm bild. Denna funktion kommer inte att vara tillgänglig när MinSkärm LÖSENORD i menyn SÄKERHET är på. 38
