Utprovningsprotokoll. Optimus 2. Benstöd vinkelfasta, avtagbara, undanfällbara

Transkript

1 Utprovat av: Användare: Datum: Referensnummer: Val av stolsmodell H R-net 10km/h, armstöd, benstöd, sittdyna samt rygg ingår i grundmodellen Sittbredd 43 cm Sitthöjd 56 cm (50cm utan sittdyna) Sitsvinkel manuellt justerbar (5º till 20º) Sittdjup 49 cm Ryggstödshöjd 53 cm (justerbar till 57 cm) Ryggstödvinkel (reglerbar 5 till +30º) Rygg enkelt fällbar för transport Rygg Ergoseat med svart konstläder Sittdyna Ergoseat svart konstläder Ryggbåge Armstöd med sidoskydd, avtagbara, steglöst höjdjusterbara Benstöd vinkelfasta, avtagbara, undanfällbara Fotplattor delade, vinkelfasta, uppfällbara Framhjul(drivhjul) 14 luftpumpade Bakhjul (styrhjul) 13 luftpumpade Stänkskydd på drivhjul samt styrhjul Fjädring justerbar fram Fjädring bak Elektronik R-net Manöverbox längd och höjdreglerbar, med parallellbeslag Högerstyrd Transportfästen Batterier Belysning Hastighet max Färg ram Färg kåpor Sesam: 2 x 79Ah (körsträcka ca 4mil) 10 km/h (programmerbart) Svart Silverline Stolens mått i konfiguration Totallängd 116cm Transportlängd 103cm Totalbredd 68cm Max brukarvikt 150kg H R-net 15km/h, max brukarvikt 120kg, i övrigt enligt ovanstående spec. Sesam: Inställningar Sitsbredd: 43cm 48cm Sitsdjup: 40cm 43cm 46cm 49cm 53cm 56cm Körsida: Högerstyrd Vänsterstyrd Elfunktioner H Sitsvinkel elektriskt reglerbar (5º till 20º) H H Ryggstöd elektriskt reglerbart ryggbredd 43cm (-10º till 50º) Ryggstöd elektriskt reglerbart ryggbredd 48cm (-10º till 50º) H Benstödsöverdel med elektriskt reglerbar vinkel, Vänster H Benstödsöverdel med elektriskt reglerbar vinkel, Höger Noteringar = Kostnadsfria alternativ rehab@lb.se 1

2 Armstöd H H H Armstödsdyna höger längd 410mm, bredd fram 90mm, bredd bak 60mm Armstödsdyna vänster längd 410mm, bredd fram 90mm, bredd bak 60mm Armstödsdyna lång, längd 597mm, bredd 80mm kräver 1st H förstärkningsstag H Armstödsdyna lång manöverboxsida, längd 517mm, bredd 80mm H P H P Armstödspolstring löstagbart i tyg till ovanstående dyna, höger passar H Armstödspolstring löstagbart i tyg till ovanstående dyna, vänster passar H H Armstödsdyna skålat Höger, längd 380mm, bredd 80mm H Armstödsdyna skålat Vänster, längd 380mm, bredd 80mm H P H P Armstödspolstring löstagbart i tyg till ovanstående dyna, höger passar H Armstödspolstring löstagbart i tyg till ovanstående dyna, vänster passar H H Hemiplegiarmstöd Höger H Hemiplegiarmstöd Vänster H Armbågsstöd på höger sida H Armbågsstöd vänster sida Benstöd H H Benstödsöverdel med fast vinkel, höger Längd från fotplatta till plansits ställbart i fasta steg mellan 35-50cm Benstödsöverdel med fast vinkel, vänster Längd från fotplatta till plansits ställbart i fasta steg mellan 35-50cm H Benstödsöverdel manuellt vinkelreglerbart, Höger H Benstödöverdel manuellt vinkelreglerbart, Vänster H Hälband för höger fotplatta H Hälband för vänster fotplatta H Fotremmar, par H Hel fotbräda för sittbredd 43cm, uppfällbar samt vinkel- och djupjusterbar H Hel fotbräda för sittbredd 48cm, uppfällbar samt vinkel- och djupjusterbar H Amputationsbenstöd Höger H Amputationsbenstöd Vänster 2 rehab@lb.se

3 Ryggstöd H Ryggstöd Ergoseat komplett skal och textildyna, sittbredd 43cm H Ryggstöd Ergoseat komplett skal och textildyna, sittbredd 48cm H Ryggstöd Ergoseat komplett skal och konstläderdyna, sittbredd 43cm H Ryggstöd Ergoseat komplett skal och konstläderdyna, sittbredd 48cm H H Ryggstöd Myseat komplett med skal och kardborre-tygdyna, sb 43cm Thoraxstöd beställs separat, se "Tillbehör rygg" Ryggstöd Myseat komplett med skal och kardborre-tygdyna, sb 48cm Thoraxstöd beställs separat, se "Tillbehör rygg" Tillbehör rygg H H H H H H H H Bålstöd "Thoraxstöd" höger med kardborrefäste Höjd 37cm, bredd 15cm, djup 17,5cm, Endast i kombination med MySeat Bålstöd "Thoraxstöd" vänster med kardborrefäste Höjd 37cm, bredd 15cm, djup 17,5cm, Endast i kombination med MySeat Bålstöd "Thoraxstöd" litet höger med kardborrefäste Höjd 25cm, bredd 10cm, djup 12cm, Endast i kombination med MySeat Bålstöd "Thoraxstöd" litet vänster med kardborrefäste Höjd 25cm, bredd 10cm, djup 12cm, Endast i kombination med MySeat Svankstöd litet Höjd 21cm, bredd 25cm, djup 2,5cm, Endast i kombination med MySeat Svankstöd mellan Höjd 26cm, bredd 25cm, djup 3,75cm, Endast i kombination med MySeat Svankstöd litet Höjd 31cm, bredd 25cm, djup 5cm, Endast i kombination med MySeat Bålstöd höger undansvängbart, höjd-, djup samt breddreglerbart H Bålstöd vänster undansvängbart, höjd-, djup samt breddreglerbart H Huvudstöd djup-, höjd- samt sidojusterbart på ryggbåge H Huvudstöd stort, djup-, höjd- samt sidojusterbart på ryggbåge H H Hylsa för minnesfunktion för höjdinställning av huvudstöd Hållare för huvudstöd, för att montera tex HD:s huvudstöd Behövs inte för huvudstöd Vårdarstyrning H Vårdarstyrning, flytt av manöverbox till enkel hållare på ryggbågen H Vårdarstyrning enkel modell med dubbelkommando med handlovsstöd H Vårdarstyrd, flytt av manöverbox till ergonomisk Z-styrning H Vårdarstyrd med Dubbelkommandobox i ergonomisk Z-styrning rehab@lb.se 3

4 Sittdyna Sittbredd (cm) Sittdjup (cm) H H H H H Bima bas, tygklädsel höjd ca 5cm H H H H H H H H H Bima fjäder, tygklädsel höjd ca 10cm H H H H H H H H Bima fjäder, konstläderklädsel höjd ca 10cm H H H H Ergoseat, tygklädsel höjd ca 5cm H H Ergoseat, konstläderklädsel höjd ca 5cm H H Ergoseat, konstläderklädsel med inkontinensskydd H höjd ca 5cm rehab@lb.se

5 Tillbehör sits H Bälte med snäpplås, längd 130cm H Bälte med snäpplås, längd 150cm H Bälte med snäpplås, längd 210cm H Bälte med kardborrelås H Bälte rullbälte med snäpplås, längd 90cm H Bälte rullbälte med snäpplås, längd 115cm H Fäste för bodypoint bröstsele på ryggbåge H Fäste för bodypoint bröstsele på huvudstöd Endast i kombination med huvudstöd H Abduktionsblock, Grenkil H Lårstöd stort höger, stöd om 248x108mm i konstläder H Lårstöd stort vänster, stöd om 248x108mm i konstläder H Lårstöd litet höger, stöd om 210x100mm i konstläder H Lårstöd litet vänster, stöd om 210x100mm i konstläder Inkontinensöverdrag Sittbredd (cm) Sittdjup (cm) H H H H Inkontinensöverdrag universal H H H H rehab@lb.se 5

6 Manöverbox/Elektronik H Skyddsbåge för manöverbox H Adapter för sidojusteringsbar manöverbox H Manöverbox avancerad med färgdisplay, blåtand samt IR-sändare H Knappbox för upp till 5 elektriska ställdon, ett USB-uttag H Knappbox med gummivippor för upp till 5 elektriska ställdon, ett USB-uttag H Joysticksgrepp, rund kula Ø38mm H Joysticksgrepp, rund i EVA-material Ø40mm H Joysticksgrepp, "Softball" gul mjuk skumgummi Ø70mm H Joysticksgrepp, spak 80mm hög, konisk Ø18-24mm H Joysticksgrepp, svampformad 48mm hög, Ø45mm topp H H H Joysticksgrepp, T-grepp 44mm hög, bredd 80mm Joysticksgrepp, Tetragaffel vertikal gummerad 50/70mm hög, greppbredd 43mm Joysticksgrepp, Tetragaffel horisontal gummerad 36mm hög, greppbredd 98mm H Joysticksgrepp, helhandsgrepp med sidostöd Bord H H H H H H H H H H Bord i plexiglas sittbredd 43cm Bord i plexiglas sittbredd 48cm Bordsstyrning, för flytt av manöverbox till mitten av bordet sittbredd 43cm, undanfällbar åt höger Bordsstyrning, för flytt av manöverbox till mitten av bordet sittbredd 48cm, undanfällbar åt höger Bordsstyrning, för flytt av manöverbox till mitten av bordet sittbredd 43cm, undanfällbar åt vänster Bordsstyrning, för flytt av manöverbox till mitten av bordet sittbredd 48cm, undanfällbar åt vänster Bordsstyrning med vändbar manöverbox sittbredd 43cm, undanfällbar åt höger Bordsstyrning med vändbar manöverbox sittbredd 48cm, undanfällbar åt höger Bordsstyrning med vändbar manöverbox sittbredd 43cm, undanfällbar åt vänster Bordsstyrning med vändbar manöverbox sittbredd 48cm, undanfällbar åt vänster 6 rehab@lb.se

7 Övriga tillval H Bagagehylla H Bagagebox, utsvängbar och låsbar H Kryckkäpphållare för liggande kryckkäppar, monterad på armstödet H Kryckkäpphållare för stående kryckkäppar, monterad bakom rygg H Laddare 10A H Krokar på ryggbågen för att hänga tex ryggsäck på H Ryggsäck för montering på rullstolsrygg Krokarna ovan rekommenderas för enkel montering H Uppgradering till större batterier om 115Ah, körsträcka utökad till ca 7,5 mil H Tuta med extra hög ljudnivå H Fjärravstängning kabelansluten, kan tex monteras på ryggen H Fjärravstängning trådlös, upp till 20meter H Backspegel för motsatt sida från manöverbox H Backspegel på samma sida som manöverbox H H H H H H H H Syrgasflaskhållare Stroller med hållare Syrgasflaskhållare för 2liters-flaska med hållare Syrgasflaskhållare för 5liters-flaska med hållare Droppställning med hållare H Hållare för mobiltelefon på motsatt sida från manöverbox * H H H Hållare för mobiltelefon eller surfplatta, på motsatt sida från manöverbox En vinklingsbar led * Hållare för mobiltelefon eller surfplatta, på samma sida som manöverbox Fyra vinklingsbara leder (fästet för surfplatta på bilden ingår ej) * Hållare för mobiltelefon eller surfplatta, på motsatt sida från manöverbox Fyra vinklingsbara leder (fästet för surfplatta på bilden ingår ej) * H USB-uttag * modellanpassat fäste för telefon/surfplatta köpes separat från tex Brodit. rehab@lb.se 7

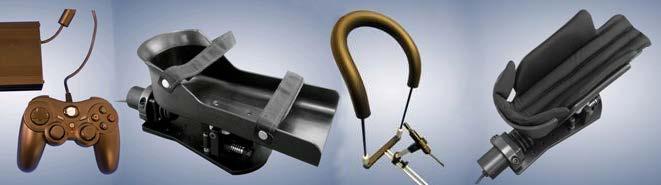

8 Specialstyrningar H Omni med display och IR-sändare Anslutningsmöjlighet för externa joystickar samt knappar H Minijoystick Endast i kombination med manöverbox eller omni H H H H H H MicroGuide minijoystick Endast i kombination med Omni MicroPilot minijoystick, Minijoystick helt utan utslag, känner av åt vilket håll samt med vilken kraft brukaren trycker joysticken. Endast i kombination med Omni MicroGuide minijoystick med handlovsstöd Endast i kombination med Omni MicroPilot minijoystick med handlovsstöd, Minijoystick helt utan utslag. Inställbar från 10gram till ca 50grams kraft för fullt utslag. Hakstyrning med manuellt undansvängbar arm Hakstyrning med elektronikst undansvängbar arm H Fäste för microguide/micropilot som sätts runt brukarens nacke H Extra rubust joystick H Styrplatta "TouchDrive" H Blåtandsmodul modell A för android och PC H Blåtandsmodul modell B för android och PC (samma funktion som modell A men används om fler än en anlutning önskas) H Blåtandsmodul modell ios för iphone, ipad och mac H Adapter för att montera extern knapp i blåtandsmodul (för av/på, mode eller musknapp) Det finns även armstyrning, fotstyrning, styrning med spelkontroll samt sug & blås vid förfrågan H H H H Buddybutton Ø63mm grön för på/av. Kräver LCD-manöverbox, input output module, blåtandsmodul eller Omni för att kopplas in. Buddybutton Ø63mm röd för på/av. Kräver LCD-manöverbox, input output module, blåtandsmodul eller Omni för att kopplas in. Buddybutton Ø63mm gul för mode-funktion. Kräver LCD-manöverbox, input output module, blåtandsmodul eller Omni för att kopplas in. Piko-knapp Ø30mm grön för på/av. Kräver LCD-manöverbox, input output module, blåtandsmodul eller Omni för att kopplas in. H Piko-knapp Ø30mm gul för mode-funktion. Kräver LCD-manöverbox, input output module, blåtandsmodul eller Omni för att kopplas in maen 8 rehab@lb.se
