1 ESE Driftsanvisning S

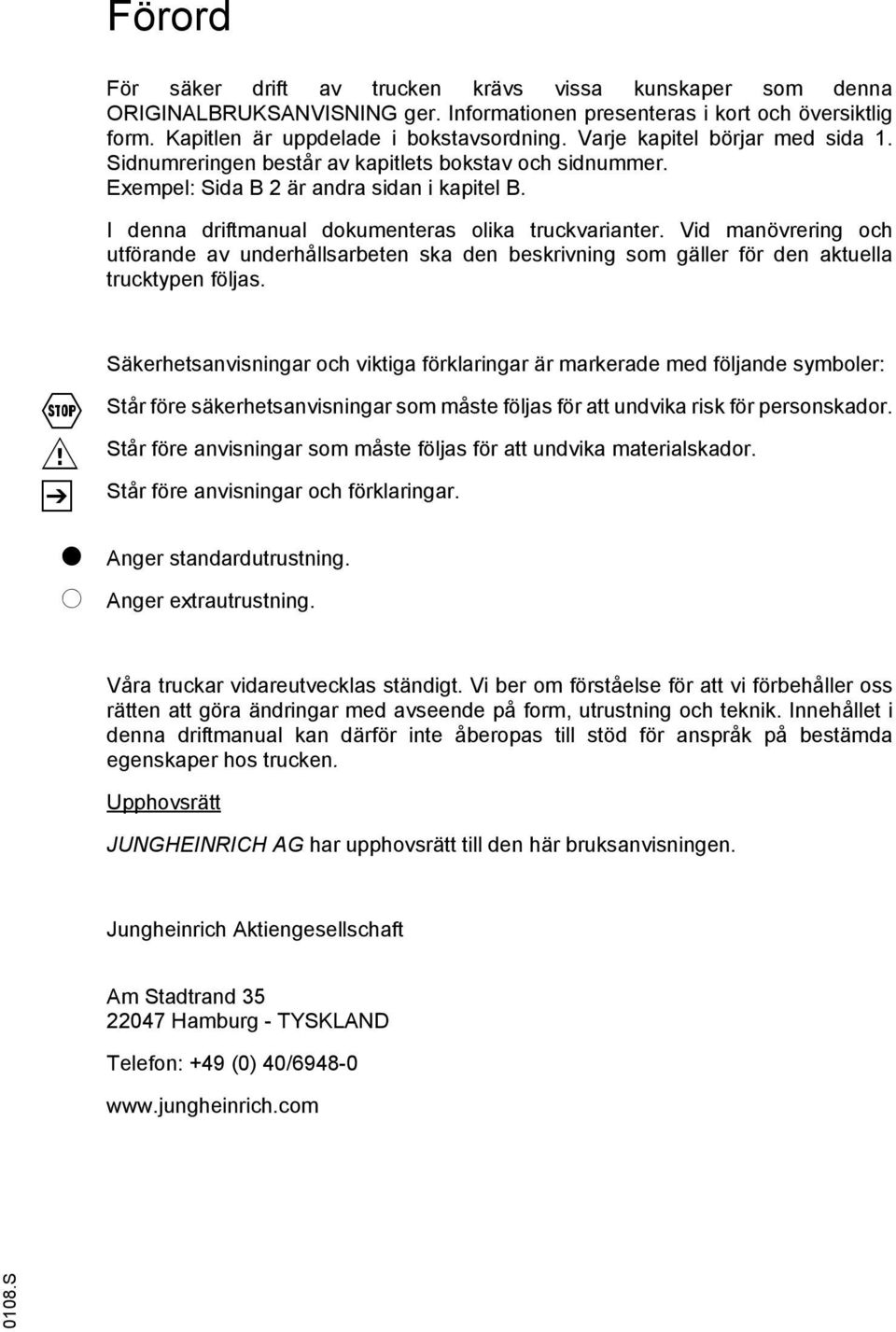

2 Förord För säker drift av trucken krävs vissa kunskaper som denna ORIGINALBRUKSANVISNING ger. Informationen presenteras i kort och översiktlig form. Kapitlen är uppdelade i bokstavsordning. Varje kapitel börjar med sida 1. Sidnumreringen består av kapitlets bokstav och sidnummer. Exempel: Sida B 2 är andra sidan i kapitel B. I denna driftmanual dokumenteras olika truckvarianter. Vid manövrering och utförande av underhållsarbeten ska den beskrivning som gäller för den aktuella trucktypen följas. F M Z t o Säkerhetsanvisningar och viktiga förklaringar är markerade med följande symboler: Står före säkerhetsanvisningar som måste följas för att undvika risk för personskador. Står före anvisningar som måste följas för att undvika materialskador. Står före anvisningar och förklaringar. Anger standardutrustning. Anger extrautrustning. Våra truckar vidareutvecklas ständigt. Vi ber om förståelse för att vi förbehåller oss rätten att göra ändringar med avseende på form, utrustning och teknik. Innehållet i denna driftmanual kan därför inte åberopas till stöd för anspråk på bestämda egenskaper hos trucken. Upphovsrätt JUNGHEINRICH AG har upphovsrätt till den här bruksanvisningen. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - TYSKLAND Telefon: +49 (0) 40/ S

3 0108.S

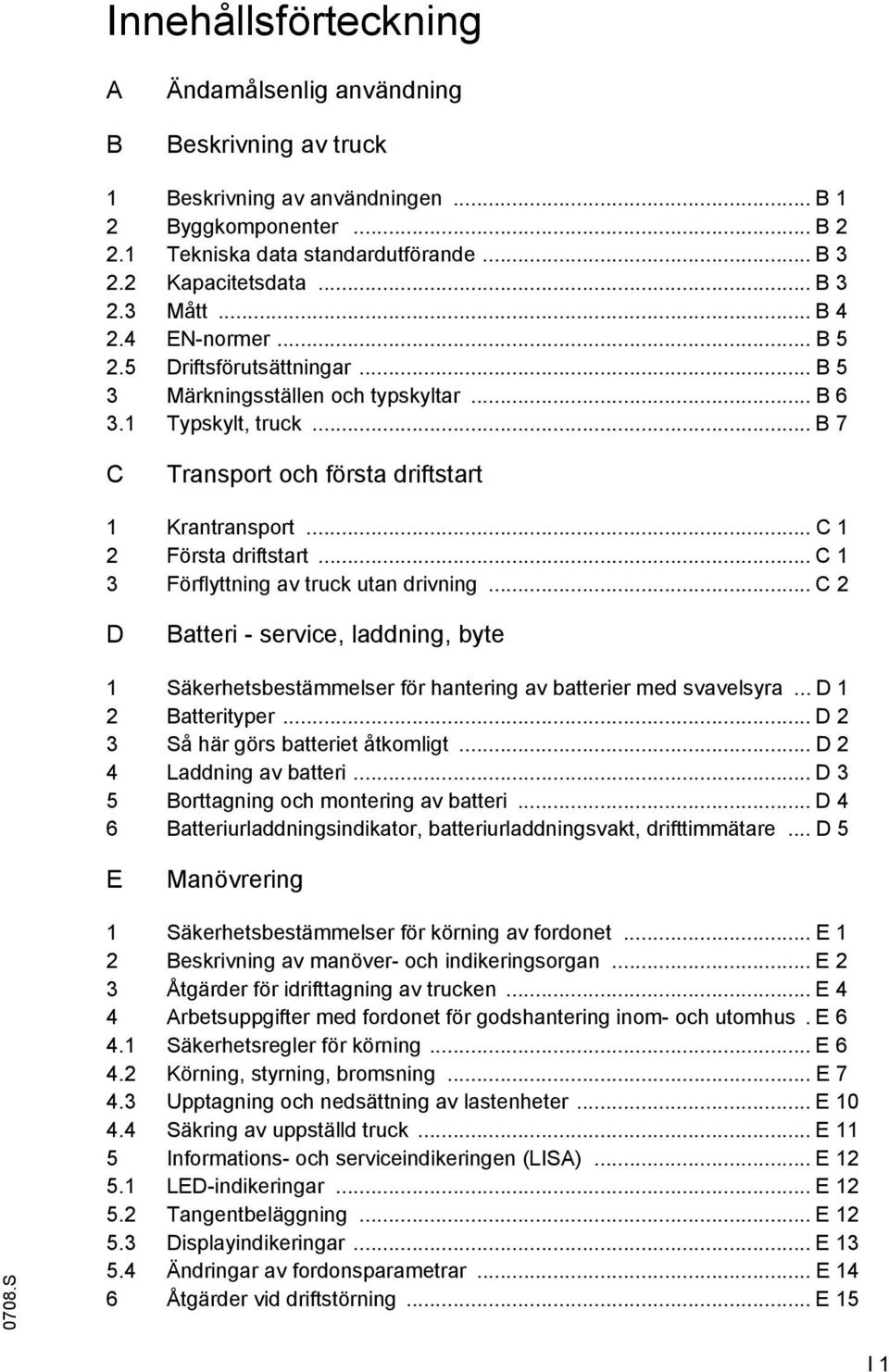

4 Innehållsförteckning A B Ändamålsenlig användning Beskrivning av truck 1 Beskrivning av användningen... B 1 2 Byggkomponenter... B Tekniska data standardutförande... B Kapacitetsdata... B Mått... B EN-normer... B Driftsförutsättningar... B 5 3 Märkningsställen och typskyltar... B Typskylt, truck... B 7 C Transport och första driftstart 1 Krantransport... C 1 2 Första driftstart... C 1 3 Förflyttning av truck utan drivning... C 2 D Batteri - service, laddning, byte 1 Säkerhetsbestämmelser för hantering av batterier med svavelsyra... D 1 2 Batterityper... D 2 3 Så här görs batteriet åtkomligt... D 2 4 Laddning av batteri... D 3 5 Borttagning och montering av batteri... D 4 6 Batteriurladdningsindikator, batteriurladdningsvakt, drifttimmätare... D 5 E Manövrering 0708.S 1 Säkerhetsbestämmelser för körning av fordonet... E 1 2 Beskrivning av manöver- och indikeringsorgan... E 2 3 Åtgärder för idrifttagning av trucken... E 4 4 Arbetsuppgifter med fordonet för godshantering inom- och utomhus. E Säkerhetsregler för körning... E Körning, styrning, bromsning... E Upptagning och nedsättning av lastenheter... E Säkring av uppställd truck... E 11 5 Informations- och serviceindikeringen (LISA)... E LED-indikeringar... E Tangentbeläggning... E Displayindikeringar... E Ändringar av fordonsparametrar... E 14 6 Åtgärder vid driftstörning... E 15 I 1

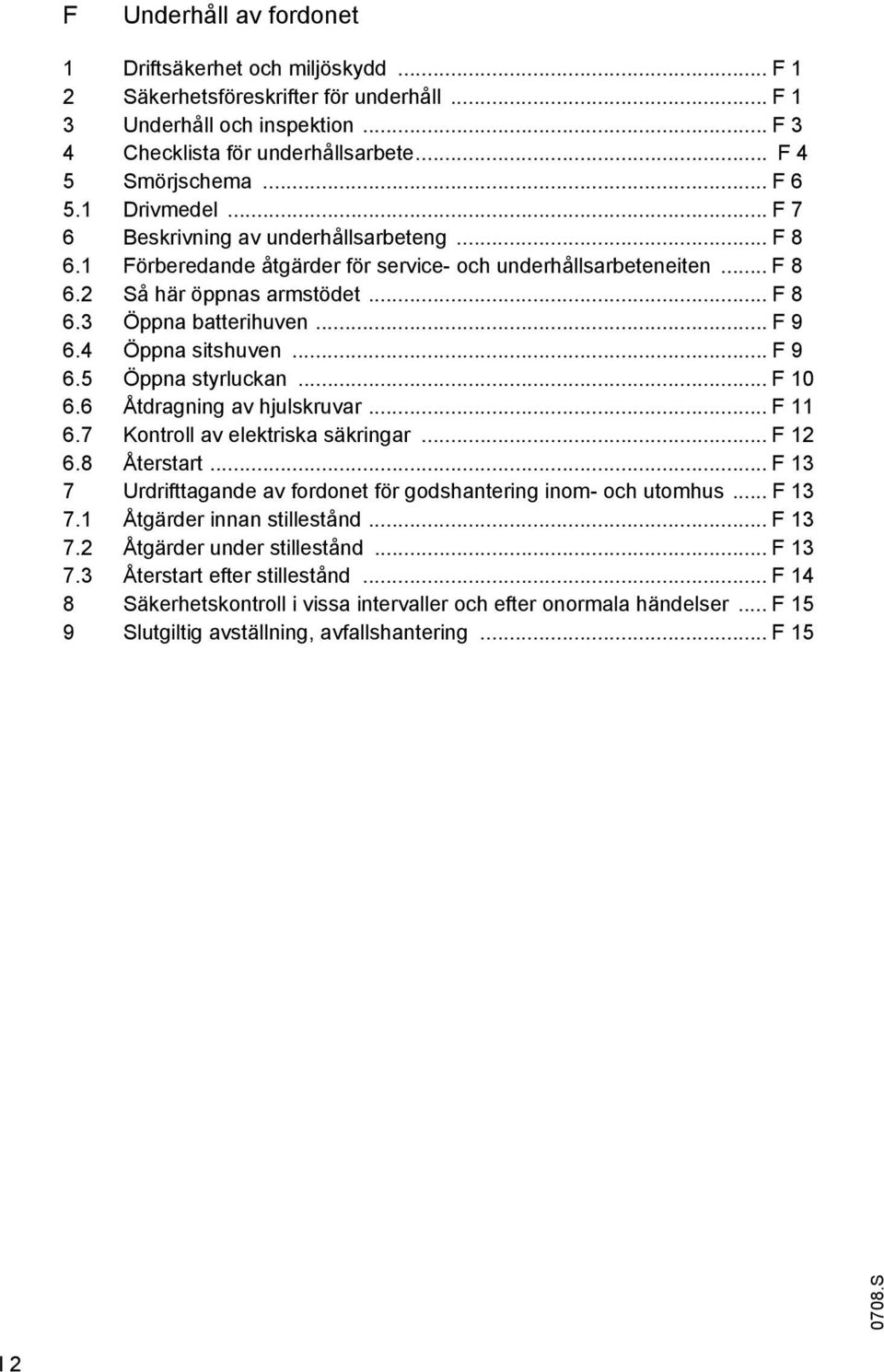

5 F Underhåll av fordonet 1 Driftsäkerhet och miljöskydd... F 1 2 Säkerhetsföreskrifter för underhåll... F 1 3 Underhåll och inspektion... F 3 4 Checklista för underhållsarbete... F 4 5 Smörjschema... F Drivmedel... F 7 6 Beskrivning av underhållsarbeteng... F Förberedande åtgärder för service- och underhållsarbeteneiten... F Så här öppnas armstödet... F Öppna batterihuven... F Öppna sitshuven... F Öppna styrluckan... F Åtdragning av hjulskruvar... F Kontroll av elektriska säkringar... F Återstart... F 13 7 Urdrifttagande av fordonet för godshantering inom- och utomhus... F Åtgärder innan stillestånd... F Åtgärder under stillestånd... F Återstart efter stillestånd... F 14 8 Säkerhetskontroll i vissa intervaller och efter onormala händelser... F 15 9 Slutgiltig avställning, avfallshantering... F S I 2

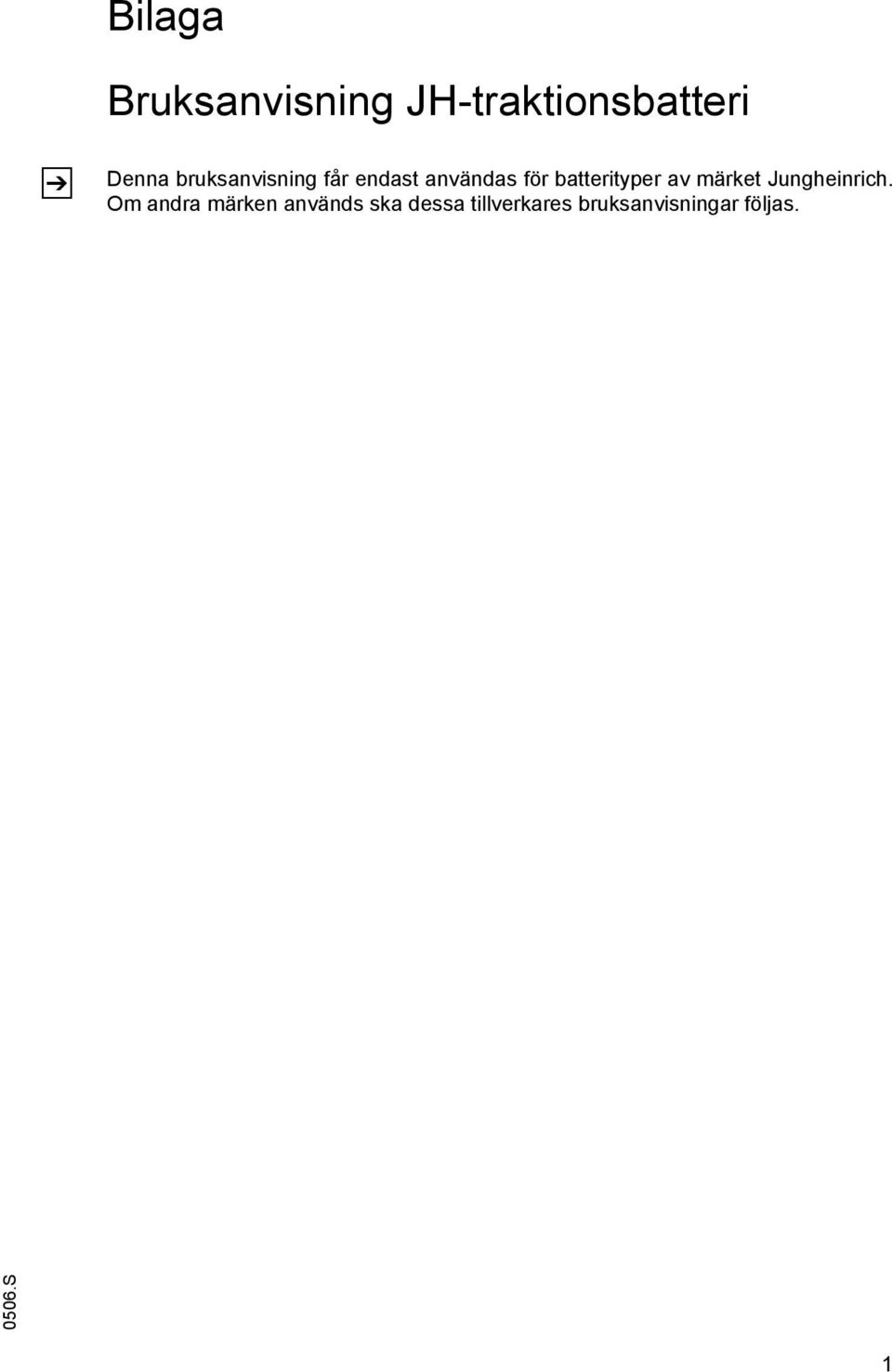

6 Bilaga Bruksanvisning JH-traktionsbatteri Z Denna bruksanvisning får endast användas för batterityper av märket Jungheinrich. Om andra märken används ska dessa tillverkares bruksanvisningar följas S 1

7 S

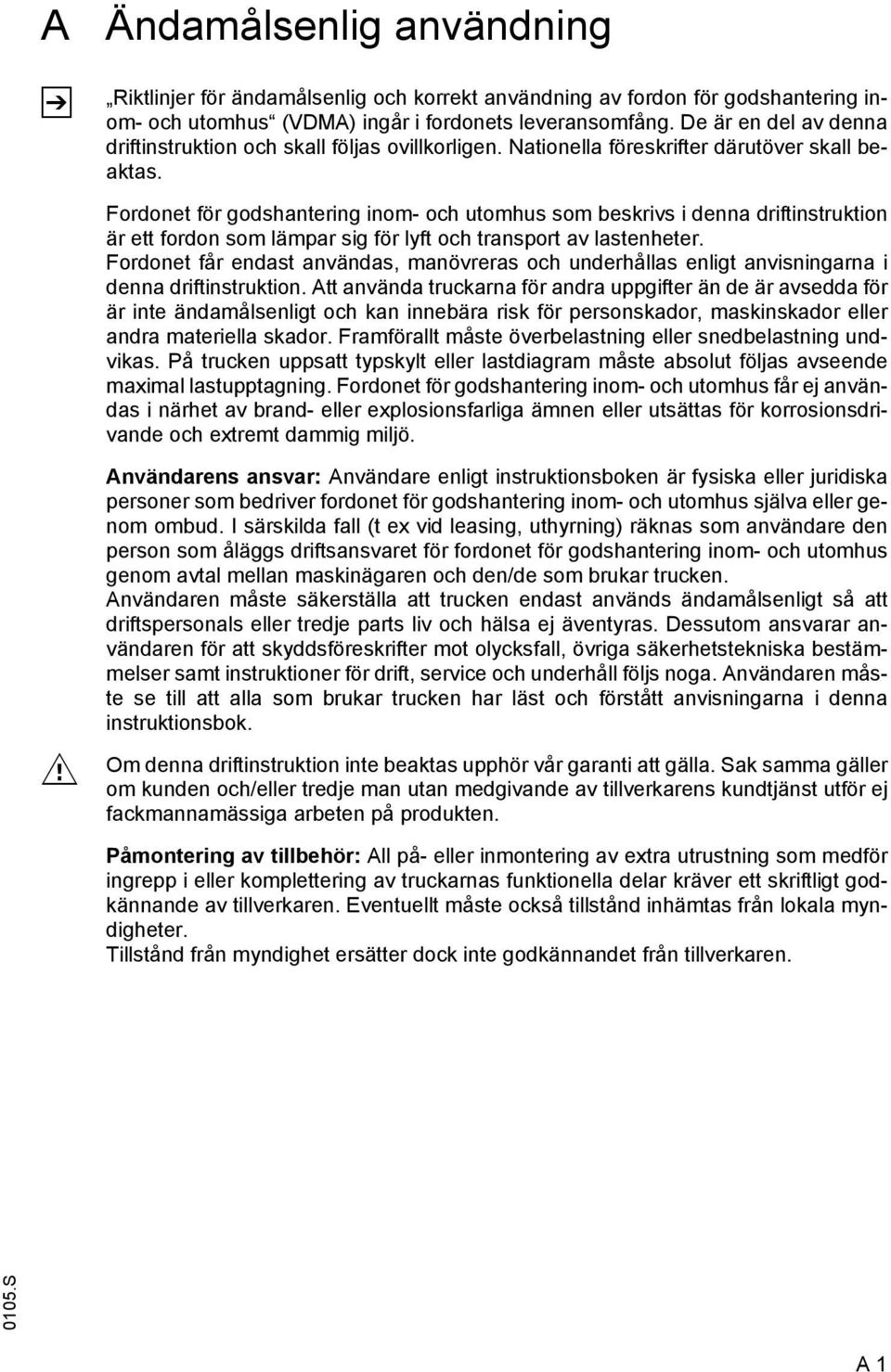

8 A Z Ändamålsenlig användning Riktlinjer för ändamålsenlig och korrekt användning av fordon för godshantering inom- och utomhus (VDMA) ingår i fordonets leveransomfång. De är en del av denna driftinstruktion och skall följas ovillkorligen. Nationella föreskrifter därutöver skall beaktas. Fordonet för godshantering inom- och utomhus som beskrivs i denna driftinstruktion är ett fordon som lämpar sig för lyft och transport av lastenheter. Fordonet får endast användas, manövreras och underhållas enligt anvisningarna i denna driftinstruktion. Att använda truckarna för andra uppgifter än de är avsedda för är inte ändamålsenligt och kan innebära risk för personskador, maskinskador eller andra materiella skador. Framförallt måste överbelastning eller snedbelastning undvikas. På trucken uppsatt typskylt eller lastdiagram måste absolut följas avseende maximal lastupptagning. Fordonet för godshantering inom- och utomhus får ej användas i närhet av brand- eller explosionsfarliga ämnen eller utsättas för korrosionsdrivande och extremt dammig miljö. M Användarens ansvar: Användare enligt instruktionsboken är fysiska eller juridiska personer som bedriver fordonet för godshantering inom- och utomhus själva eller genom ombud. I särskilda fall (t ex vid leasing, uthyrning) räknas som användare den person som åläggs driftsansvaret för fordonet för godshantering inom- och utomhus genom avtal mellan maskinägaren och den/de som brukar trucken. Användaren måste säkerställa att trucken endast används ändamålsenligt så att driftspersonals eller tredje parts liv och hälsa ej äventyras. Dessutom ansvarar användaren för att skyddsföreskrifter mot olycksfall, övriga säkerhetstekniska bestämmelser samt instruktioner för drift, service och underhåll följs noga. Användaren måste se till att alla som brukar trucken har läst och förstått anvisningarna i denna instruktionsbok. Om denna driftinstruktion inte beaktas upphör vår garanti att gälla. Sak samma gäller om kunden och/eller tredje man utan medgivande av tillverkarens kundtjänst utför ej fackmannamässiga arbeten på produkten. Påmontering av tillbehör: All på- eller inmontering av extra utrustning som medför ingrepp i eller komplettering av truckarnas funktionella delar kräver ett skriftligt godkännande av tillverkaren. Eventuellt måste också tillstånd inhämtas från lokala myndigheter. Tillstånd från myndighet ersätter dock inte godkännandet från tillverkaren S A 1

9 A S

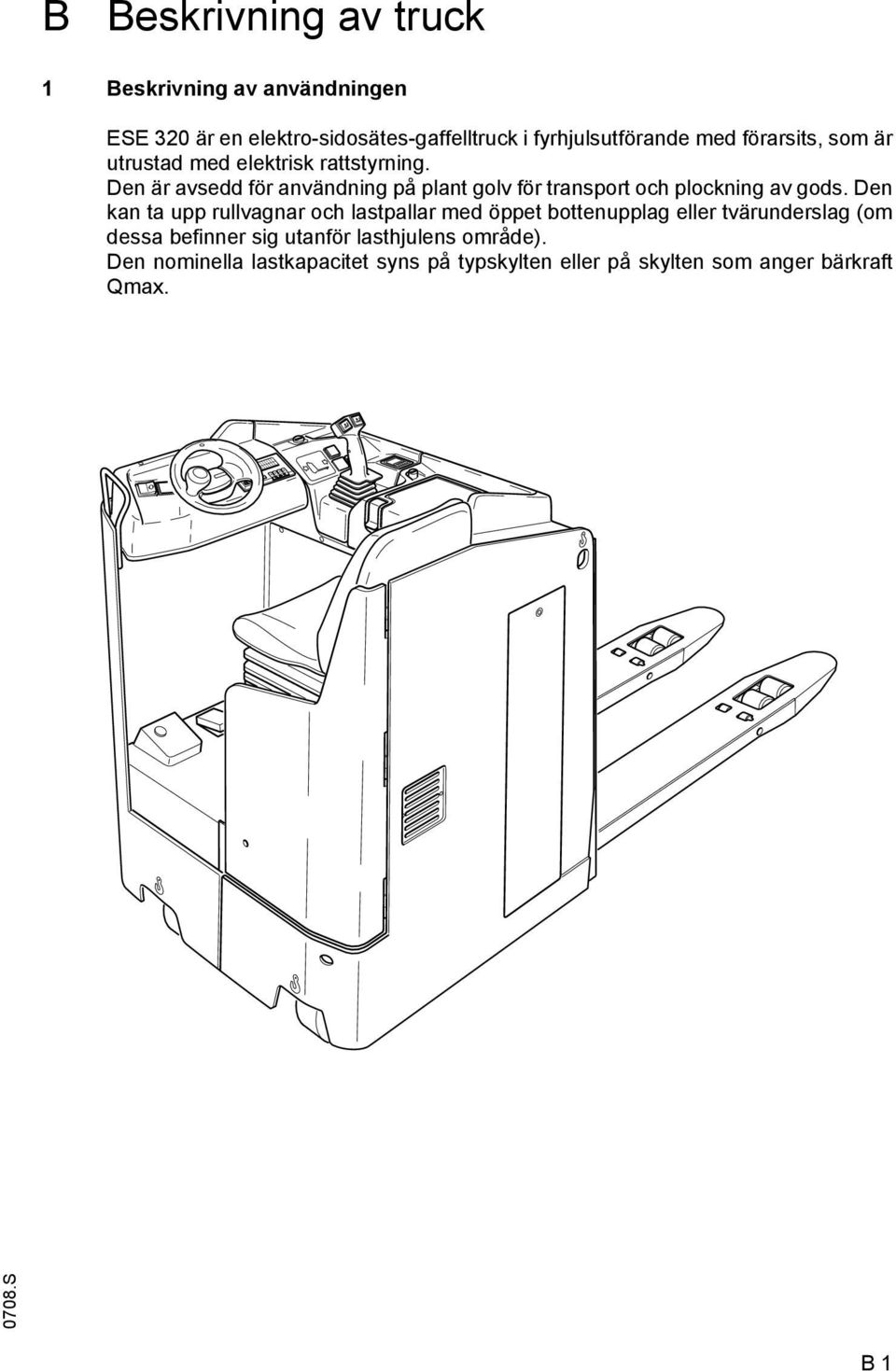

10 B Beskrivning av truck 1 Beskrivning av användningen ESE 320 är en elektro-sidosätes-gaffelltruck i fyrhjulsutförande med förarsits, som är utrustad med elektrisk rattstyrning. Den är avsedd för användning på plant golv för transport och plockning av gods. Den kan ta upp rullvagnar och lastpallar med öppet bottenupplag eller tvärunderslag (om dessa befinner sig utanför lasthjulens område). Den nominella lastkapacitet syns på typskylten eller på skylten som anger bärkraft Qmax S B 1

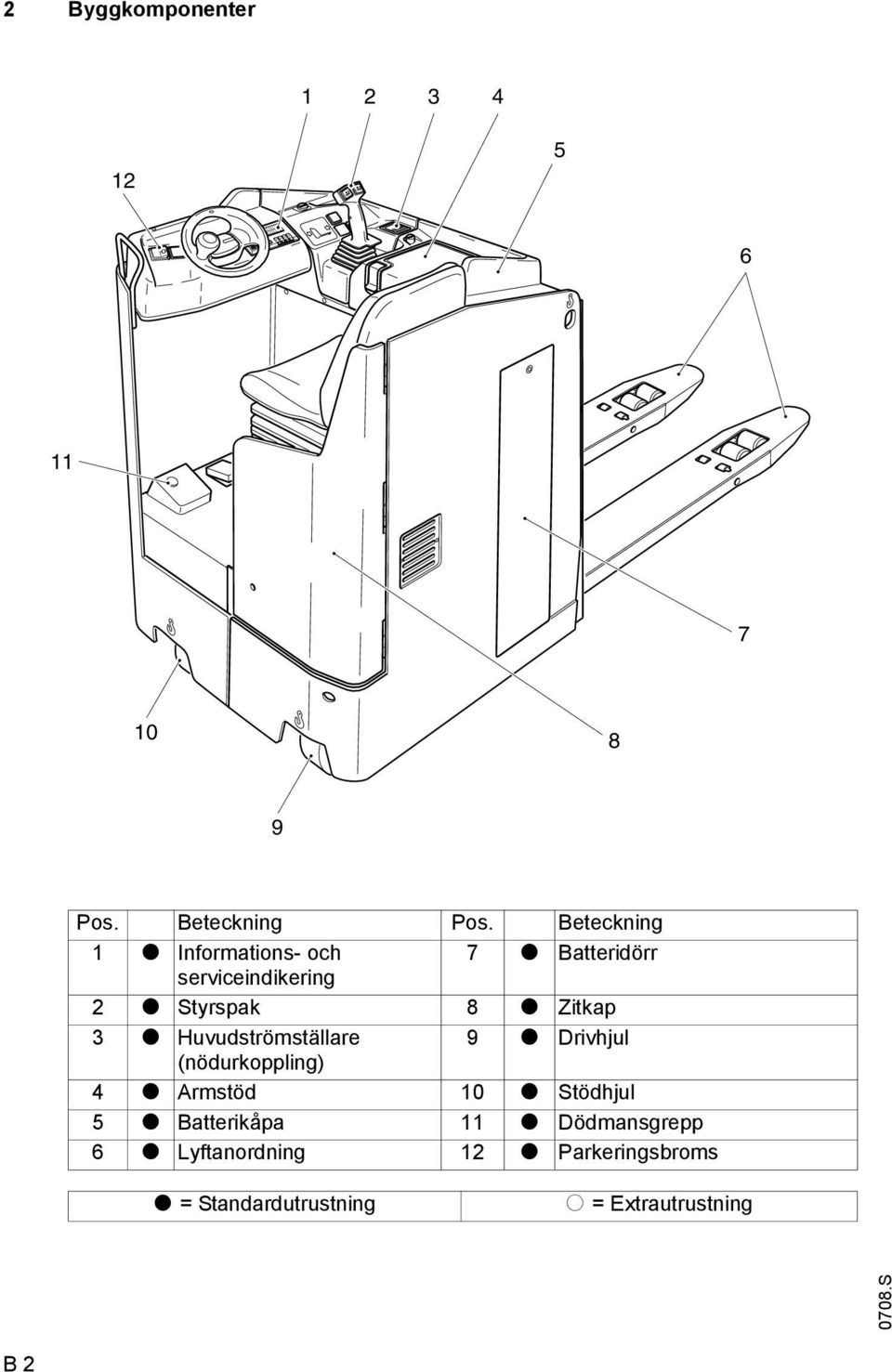

11 2 Byggkomponenter Pos. Beteckning Pos. Beteckning 1 t Informations- och 7 t Batteridörr serviceindikering 2 t Styrspak 8 t Zitkap 3 t Huvudströmställare 9 t Drivhjul (nödurkoppling) 4 t Armstöd 10 t Stödhjul 5 t Batterikåpa 11 t Dödmansgrepp 6 t Lyftanordning 12 t Parkeringsbroms t = Standardutrustning o = Extrautrustning 0708.S B 2

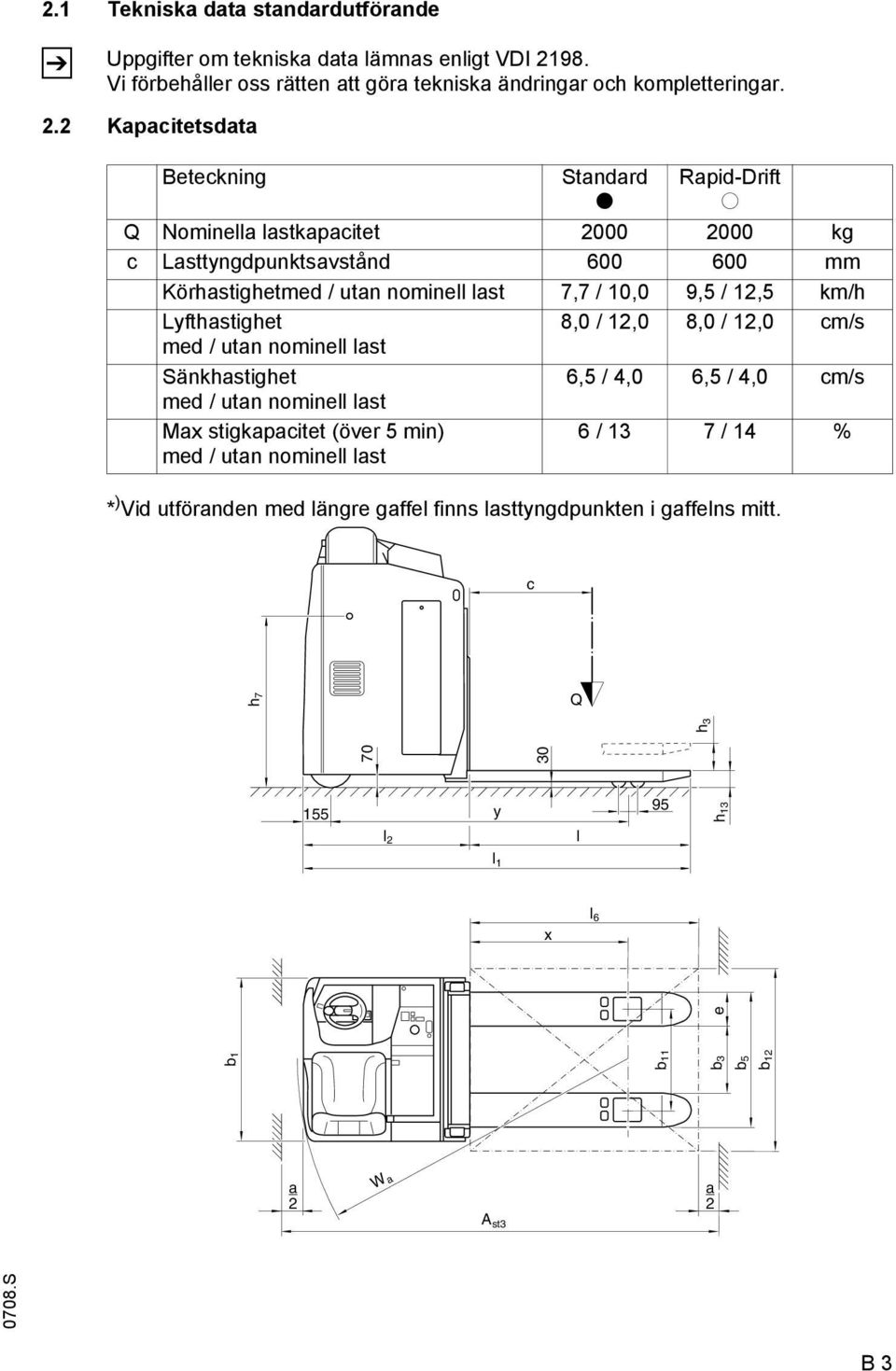

12 2.1 Tekniska data standardutförande Z Uppgifter om tekniska data lämnas enligt VDI Vi förbehåller oss rätten att göra tekniska ändringar och kompletteringar. 2.2 Kapacitetsdata Beteckning Standard t Rapid-Drift o Q Nominella lastkapacitet kg c Lasttyngdpunktsavstånd mm Körhastighetmed / utan nominell last 7,7 / 10,0 9,5 / 12,5 km/h Lyfthastighet 8,0 / 12,0 8,0 / 12,0 cm/s med / utan nominell last Sänkhastighet 6,5 / 4,0 6,5 / 4,0 cm/s med / utan nominell last Max stigkapacitet (över 5 min) med / utan nominell last 6 / 13 7 / 14 % * ) Vid utföranden med längre gaffel finns lasttyngdpunkten i gaffelns mitt. c h7 Q 0708.S 70 l 2 l l 1 x l 6 b 11 b3 e b5 b 12 h y 95 b1 h13 30 a_ 2 W a A st3 a_ 2 B 3

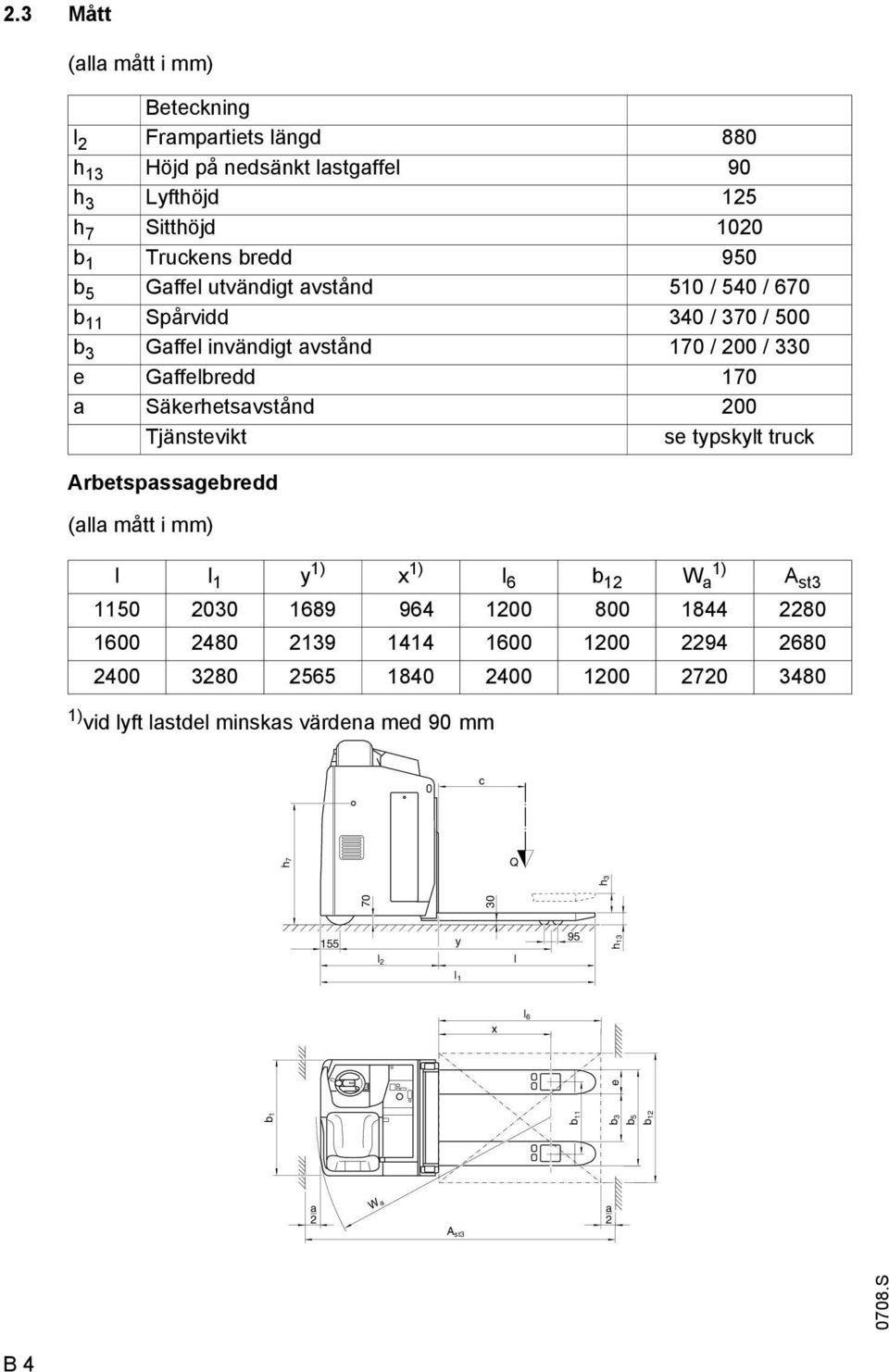

13 2.3 Mått (alla mått i mm) Beteckning l 2 Frampartiets längd 880 h 13 Höjd på nedsänkt lastgaffel 90 h 3 Lyfthöjd 125 h 7 Sitthöjd 1020 b 1 Truckens bredd 950 b 5 Gaffel utvändigt avstånd 510 / 540 / 670 b 11 Spårvidd 340 / 370 / 500 b 3 Gaffel invändigt avstånd 170 / 200 / 330 e Gaffelbredd 170 a Säkerhetsavstånd 200 Tjänstevikt se typskylt truck Arbetspassagebredd (alla mått i mm) l l 1 y 1) x 1) l 6 b 12 W 1) a A st ) vid lyft lastdel minskas värdena med 90 mm c h 7 Q 0708.S y l2 l l1 x l6 b11 b3 e b 5 b 12 h 3 95 b 1 30 h13 a_ 2 Wa A st3 a_ 2 B 4

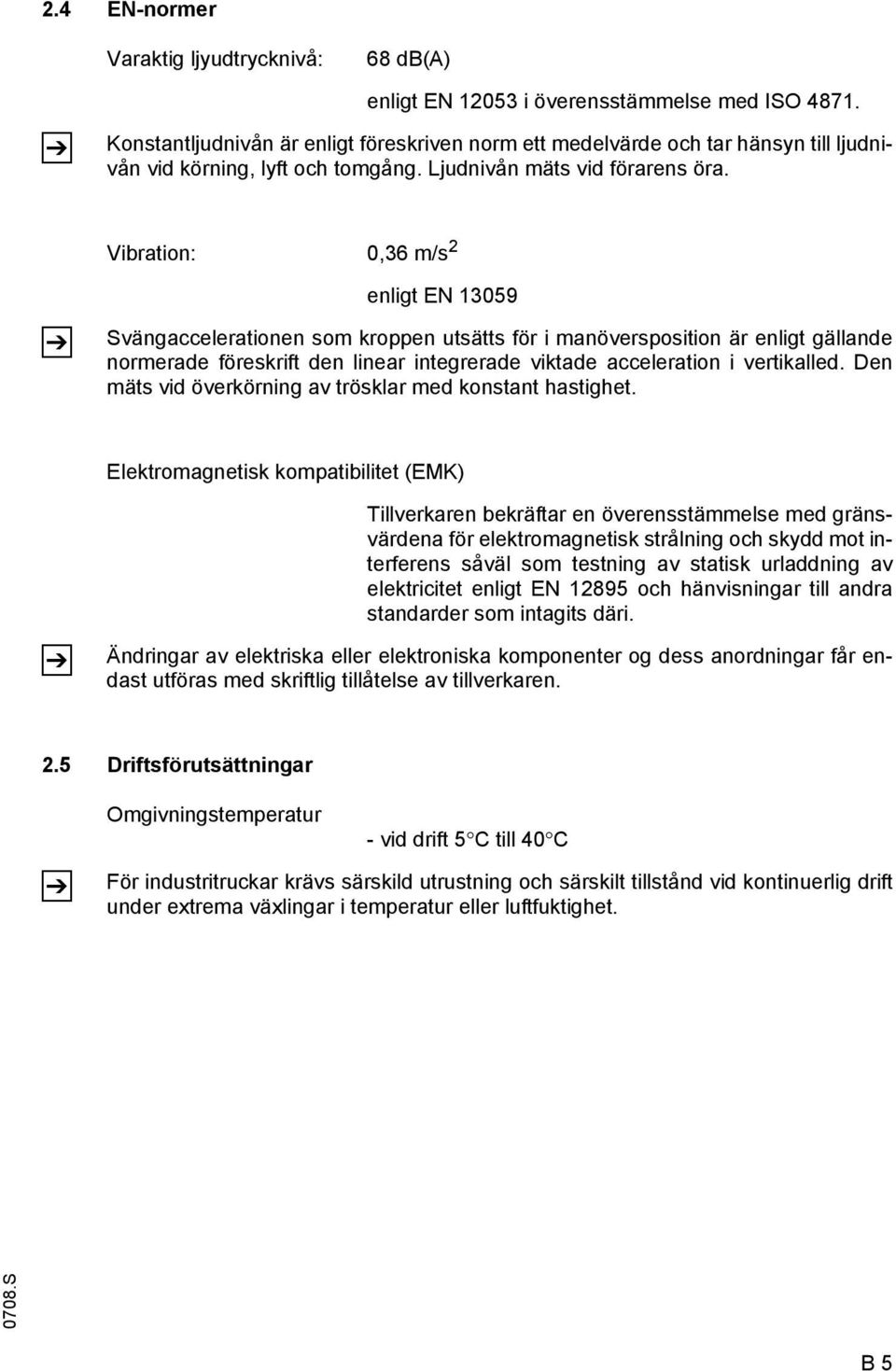

14 2.4 EN-normer Varaktig ljyudtrycknivå: 68 db(a) Z enligt EN i överensstämmelse med ISO Konstantljudnivån är enligt föreskriven norm ett medelvärde och tar hänsyn till ljudnivån vid körning, lyft och tomgång. Ljudnivån mäts vid förarens öra. Vibration: 0,36 m/s 2 Z enligt EN Svängaccelerationen som kroppen utsätts för i manöversposition är enligt gällande normerade föreskrift den linear integrerade viktade acceleration i vertikalled. Den mäts vid överkörning av trösklar med konstant hastighet. Elektromagnetisk kompatibilitet (EMK) Z Tillverkaren bekräftar en överensstämmelse med gränsvärdena för elektromagnetisk strålning och skydd mot interferens såväl som testning av statisk urladdning av elektricitet enligt EN och hänvisningar till andra standarder som intagits däri. Ändringar av elektriska eller elektroniska komponenter og dess anordningar får endast utföras med skriftlig tillåtelse av tillverkaren. 2.5 Driftsförutsättningar Z Omgivningstemperatur - vid drift 5 C till 40 C För industritruckar krävs särskild utrustning och särskilt tillstånd vid kontinuerlig drift under extrema växlingar i temperatur eller luftfuktighet S B 5

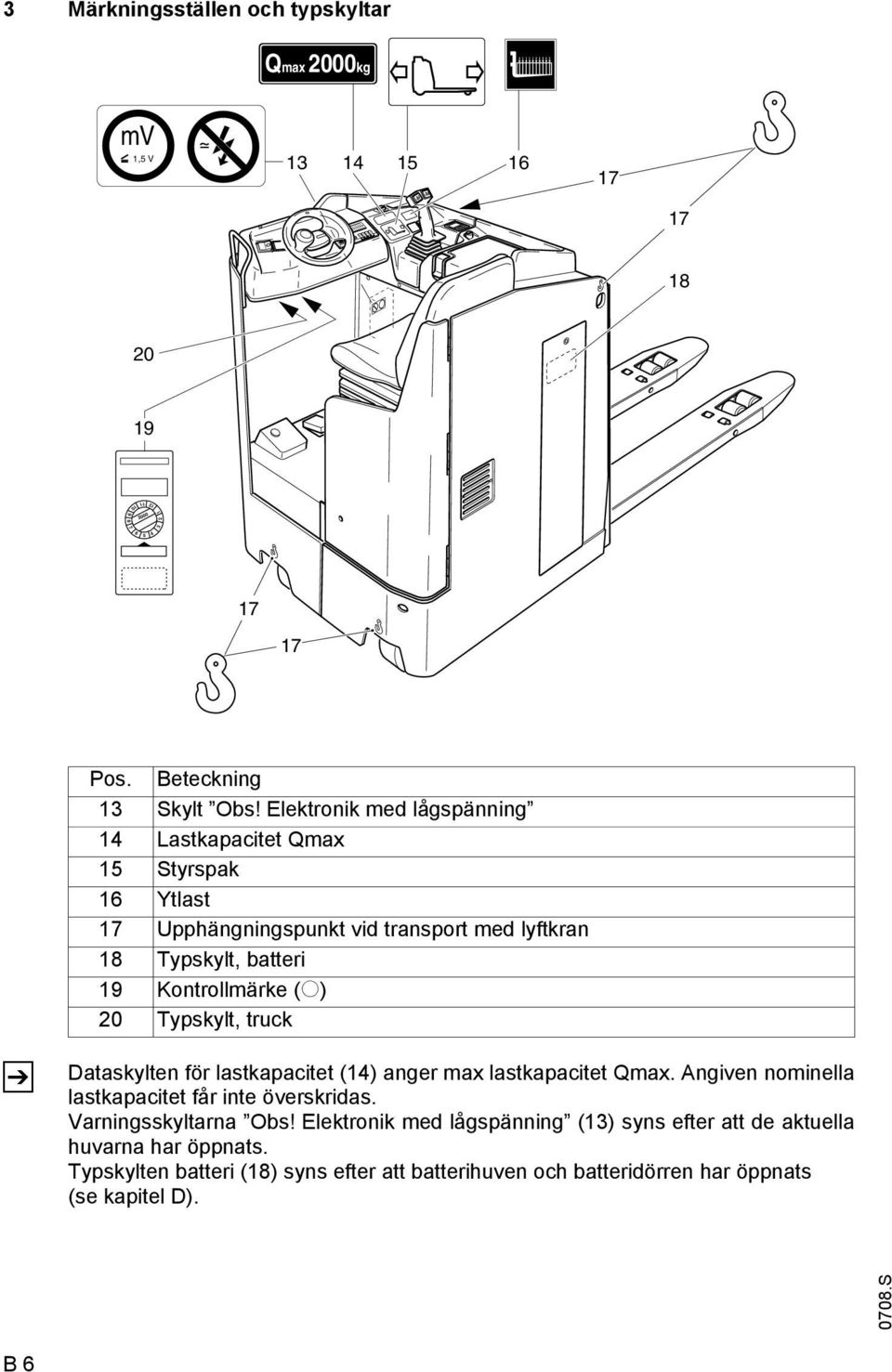

15 Märkningsställen och typskyltar Qmax 2000kg mv 1,5 V Z Pos. Beteckning 13 Skylt Obs! Elektronik med lågspänning 14 Lastkapacitet Qmax 15 Styrspak 16 Ytlast 17 Upphängningspunkt vid transport med lyftkran 18 Typskylt, batteri 19 Kontrollmärke (o) 20 Typskylt, truck Dataskylten för lastkapacitet (14) anger max lastkapacitet Qmax. Angiven nominella lastkapacitet får inte överskridas. Varningsskyltarna Obs! Elektronik med lågspänning (13) syns efter att de aktuella huvarna har öppnats. Typskylten batteri (18) syns efter att batterihuven och batteridörren har öppnats (se kapitel D) S B 6

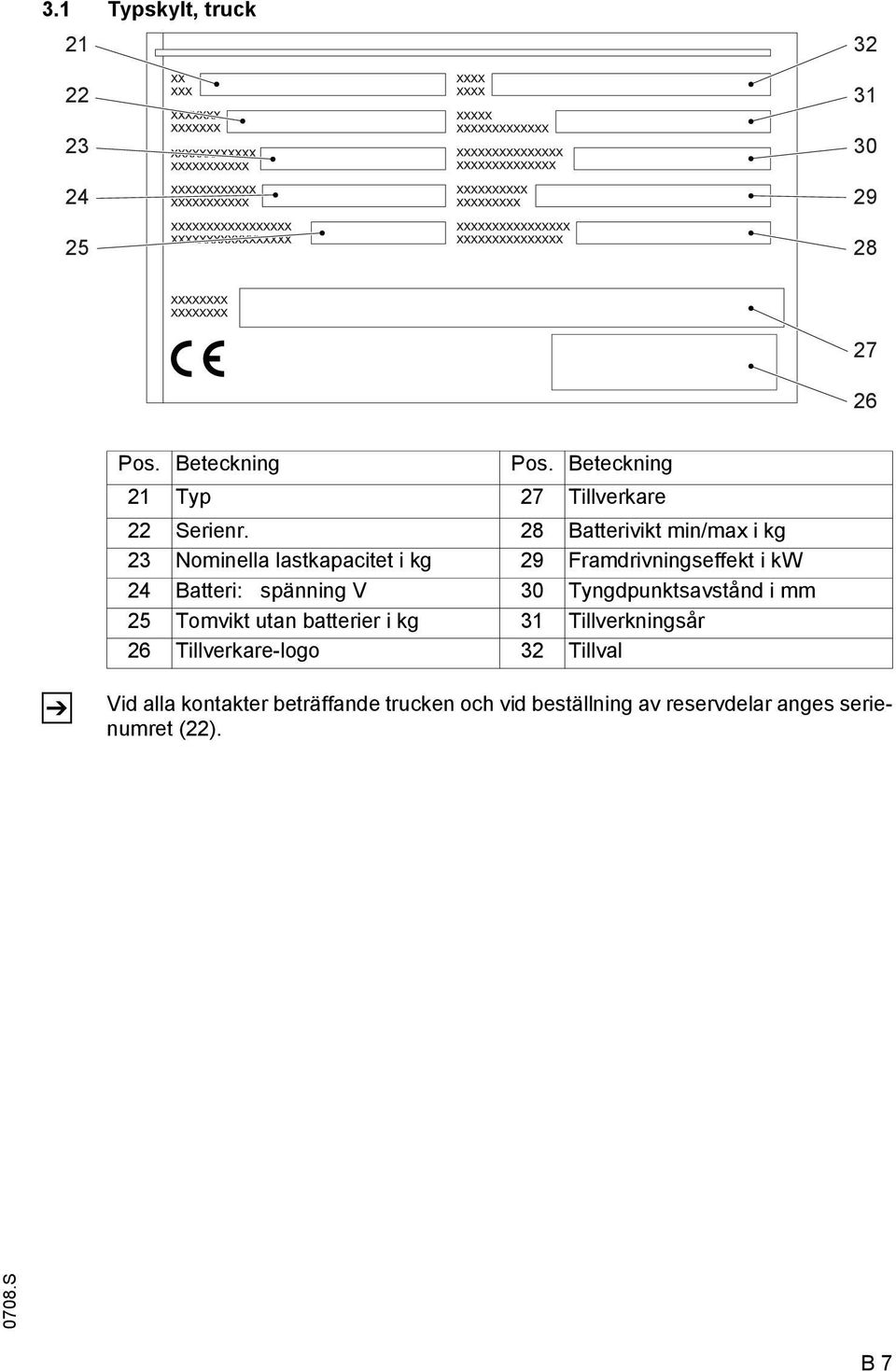

16 3.1 Typskylt, truck Pos. Beteckning Pos. Beteckning 21 Typ 27 Tillverkare 22 Serienr. 28 Batterivikt min/max i kg 23 Nominella lastkapacitet i kg 29 Framdrivningseffekt i kw 24 Batteri: spänning V 30 Tyngdpunktsavstånd i mm 25 Tomvikt utan batterier i kg 31 Tillverkningsår 26 Tillverkare-logo 32 Tillval Z Vid alla kontakter beträffande trucken och vid beställning av reservdelar anges serienumret (22) S B 7

17 B S

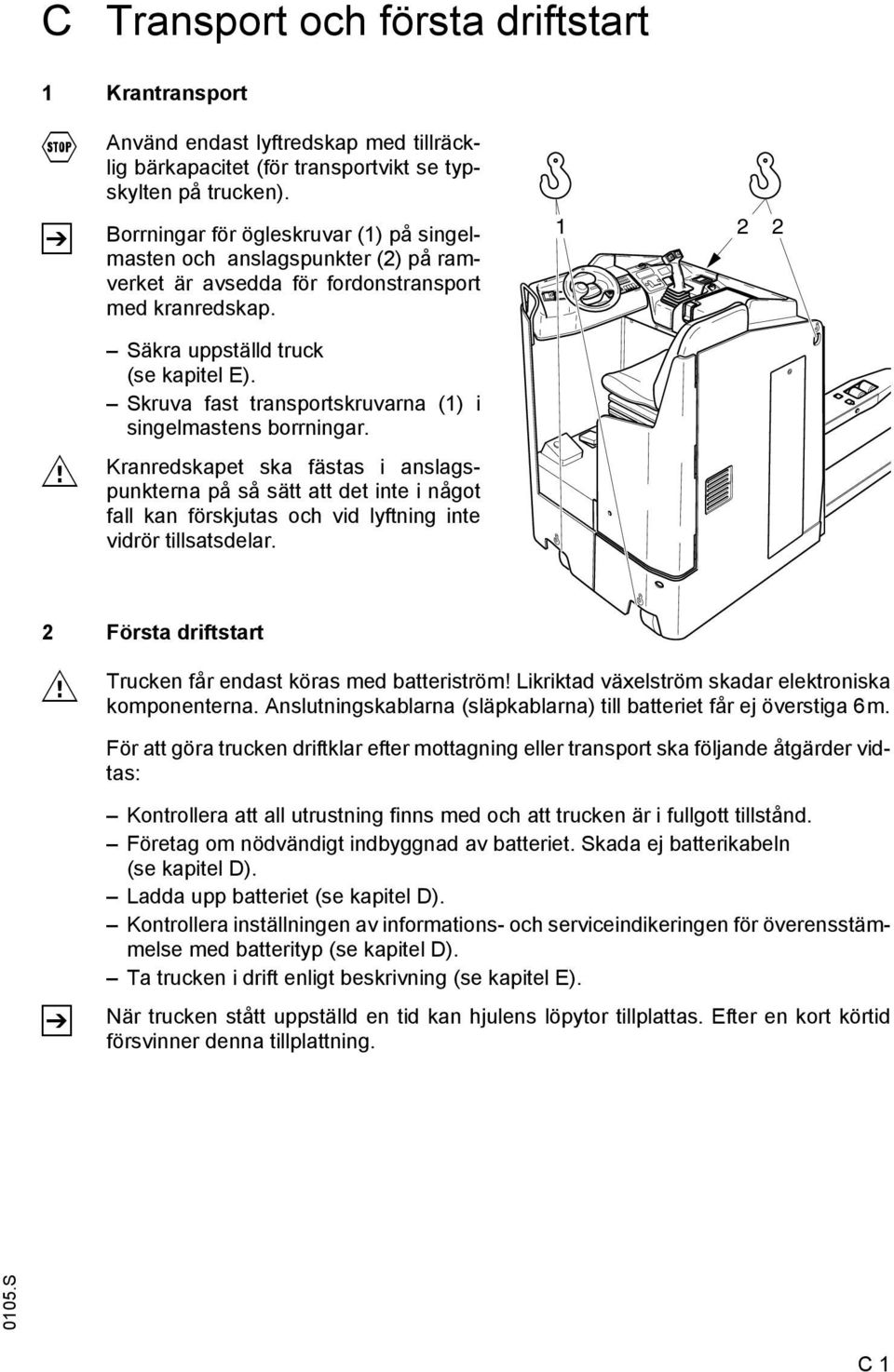

18 C Transport och första driftstart 1 Krantransport F Z Använd endast lyftredskap med tillräcklig bärkapacitet (för transportvikt se typskylten på trucken). Borrningar för ögleskruvar (1) på singelmasten och anslagspunkter (2) på ramverket är avsedda för fordonstransport med kranredskap M Säkra uppställd truck (se kapitel E). Skruva fast transportskruvarna (1) i singelmastens borrningar. Kranredskapet ska fästas i anslagspunkterna på så sätt att det inte i något fall kan förskjutas och vid lyftning inte vidrör tillsatsdelar. 2 Första driftstart M Trucken får endast köras med batteriström! Likriktad växelström skadar elektroniska komponenterna. Anslutningskablarna (släpkablarna) till batteriet får ej överstiga 6m. För att göra trucken driftklar efter mottagning eller transport ska följande åtgärder vidtas: Z Kontrollera att all utrustning finns med och att trucken är i fullgott tillstånd. Företag om nödvändigt indbyggnad av batteriet. Skada ej batterikabeln (se kapitel D). Ladda upp batteriet (se kapitel D). Kontrollera inställningen av informations- och serviceindikeringen för överensstämmelse med batterityp (se kapitel D). Ta trucken i drift enligt beskrivning (se kapitel E). När trucken stått uppställd en tid kan hjulens löpytor tillplattas. Efter en kort körtid försvinner denna tillplattning S C 1

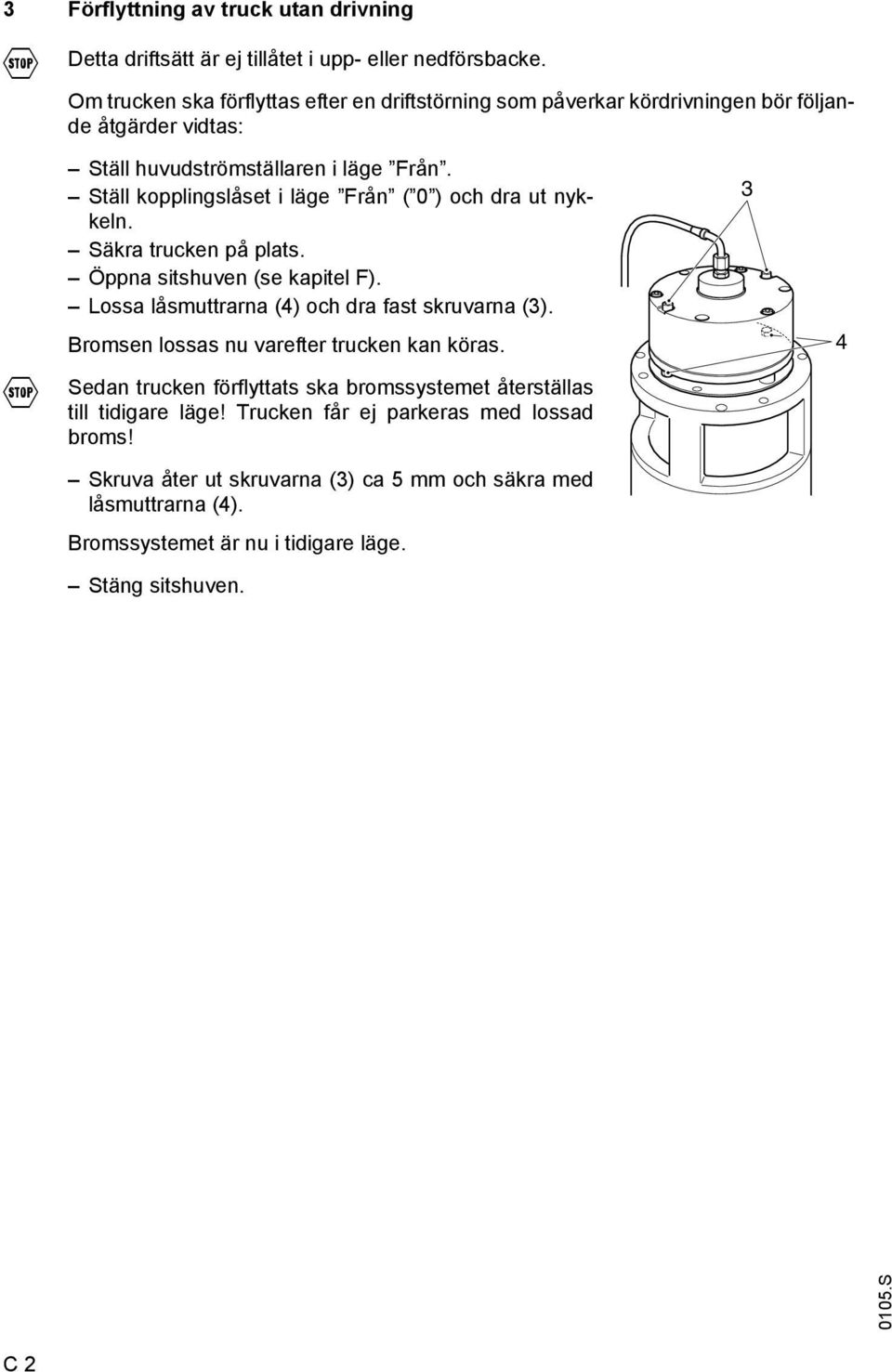

19 3 Förflyttning av truck utan drivning F Detta driftsätt är ej tillåtet i upp- eller nedförsbacke. Om trucken ska förflyttas efter en driftstörning som påverkar kördrivningen bör följande åtgärder vidtas: F Ställ huvudströmställaren i läge Från. Ställ kopplingslåset i läge Från ( 0 ) och dra ut nykkeln. Säkra trucken på plats. Öppna sitshuven (se kapitel F). Lossa låsmuttrarna (4) och dra fast skruvarna (3). Bromsen lossas nu varefter trucken kan köras. Sedan trucken förflyttats ska bromssystemet återställas till tidigare läge! Trucken får ej parkeras med lossad broms! Skruva åter ut skruvarna (3) ca 5 mm och säkra med låsmuttrarna (4). Bromssystemet är nu i tidigare läge. Stäng sitshuven S C 2

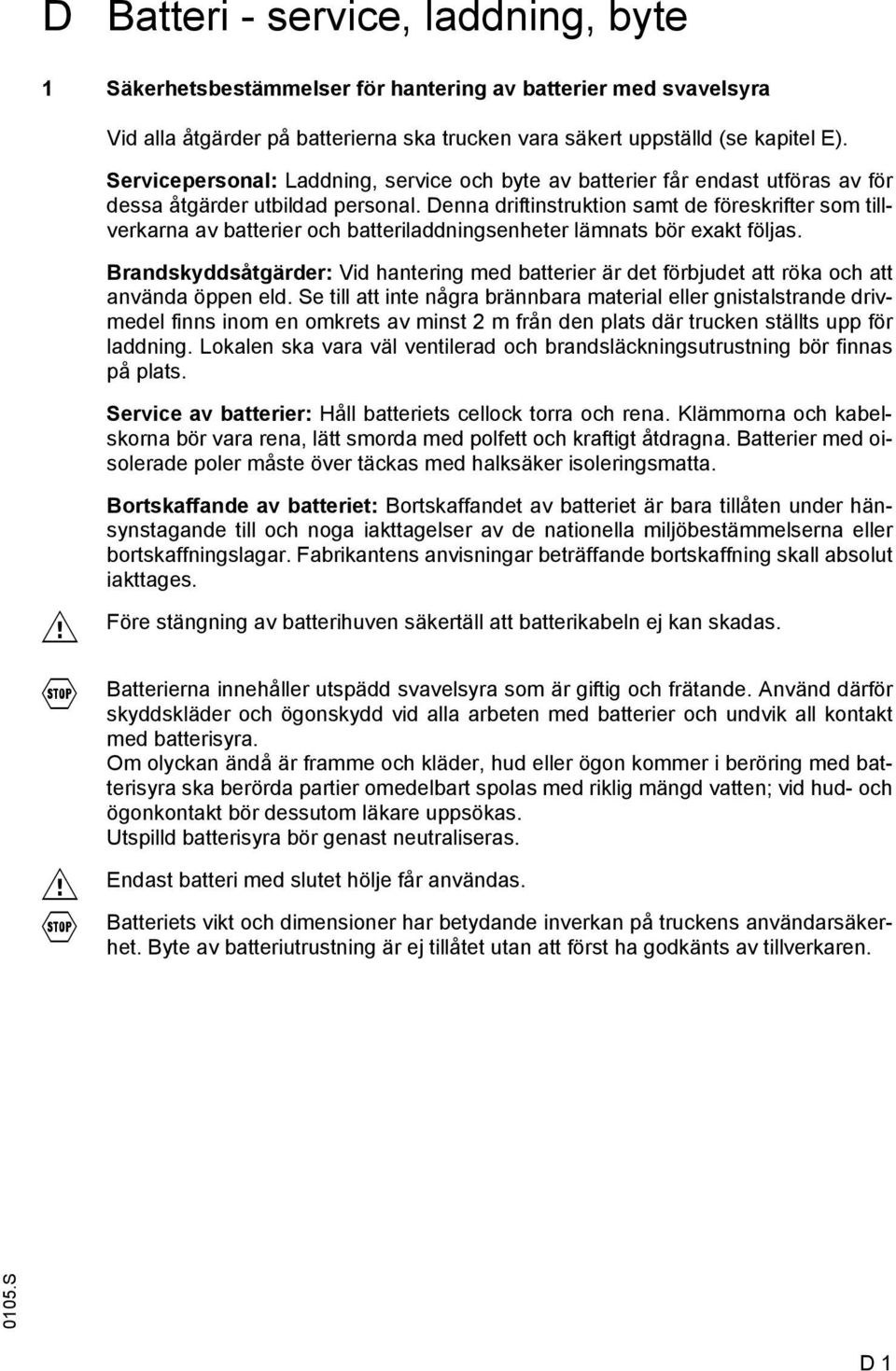

20 D Batteri - service, laddning, byte 1 Säkerhetsbestämmelser för hantering av batterier med svavelsyra Vid alla åtgärder på batterierna ska trucken vara säkert uppställd (se kapitel E). Servicepersonal: Laddning, service och byte av batterier får endast utföras av för dessa åtgärder utbildad personal. Denna driftinstruktion samt de föreskrifter som tillverkarna av batterier och batteriladdningsenheter lämnats bör exakt följas. Brandskyddsåtgärder: Vid hantering med batterier är det förbjudet att röka och att använda öppen eld. Se till att inte några brännbara material eller gnistalstrande drivmedel finns inom en omkrets av minst 2 m från den plats där trucken ställts upp för laddning. Lokalen ska vara väl ventilerad och brandsläckningsutrustning bör finnas på plats. Service av batterier: Håll batteriets cellock torra och rena. Klämmorna och kabelskorna bör vara rena, lätt smorda med polfett och kraftigt åtdragna. Batterier med oisolerade poler måste över täckas med halksäker isoleringsmatta. M F M F Bortskaffande av batteriet: Bortskaffandet av batteriet är bara tillåten under hänsynstagande till och noga iakttagelser av de nationella miljöbestämmelserna eller bortskaffningslagar. Fabrikantens anvisningar beträffande bortskaffning skall absolut iakttages. Före stängning av batterihuven säkertäll att batterikabeln ej kan skadas. Batterierna innehåller utspädd svavelsyra som är giftig och frätande. Använd därför skyddskläder och ögonskydd vid alla arbeten med batterier och undvik all kontakt med batterisyra. Om olyckan ändå är framme och kläder, hud eller ögon kommer i beröring med batterisyra ska berörda partier omedelbart spolas med riklig mängd vatten; vid hud- och ögonkontakt bör dessutom läkare uppsökas. Utspilld batterisyra bör genast neutraliseras. Endast batteri med slutet hölje får användas. Batteriets vikt och dimensioner har betydande inverkan på truckens användarsäkerhet. Byte av batteriutrustning är ej tillåtet utan att först ha godkänts av tillverkaren S D 1

21 2 Batterityper Beroende på utförande är fordonet utrustat med olika typer av batteri. I nedanstående tabell anges kapaciteten och vilka standardmässiga kombinationer som är avsedda. 24V - PzS - batterier 24V - PzS - batterier 24V - PzS - batterier utökad effekt 3 PzS 330L (med vikter) 3 PzS 420L 3 PzS 450HX M För batterivikt se typskylt på batteriet. Beroende på batterityp kan även effektökade och underhållsfria batterier sättas in. Vid byte och montage se till att batterierna sitter stadigt i truckens batterirum. 3 Så här görs batteriet åtkomligt F Säkra uppställd truck (se kapitel E) F Öppna batteridörren (5) med sexkantsnyckel (finns under armstödet (2) (se kapitel F)), tag ut batteriet och ställ det åt sidan. Upplåsning (1) för batterihuven är i funktion (3). Sväng upp batterihuven (3) och haka in den. Öppna resp. stäng batterihuven försiktigt. Batteristickkontakten får bara dras ut ur uttaget när fordonet och laddningsapparaten är avstängda S D 2

22 4 Laddning av batteri F M F För batteriladdning måste fordonet ställas upp i stängt rum med god ventilation. Gör batteriet åtkomligt (se avsnitt 3). Att koppla till och från batterikontakt (6) och laddningskabel för batteriladdningsstationen, såväl som aktivering av huvudomkopplaren får bara ske vid avstängt fordon och laddningsaggregat. Vid laddning får inte battericellernas toppar vara täckta då fullgod ventilation krävs. Se till att inga metallföremål ligger på batteriet. Kontrollera att alla kabelanslutningar och kontakter är oskadade. Följ även exakt de säkerhetsanvisningar som batteriets och laddaraggregatets tillverkare lämnat. M Dra ut batteriets stiftkontakt (6). Ta bort eventuella isoleringsmattor från batterierna för fullgod ventilation under uppladdning. Koppla till laddningskabeln för batteriladdningsstationen med batterikontakt (6) och koppla till laddningsaggregatet. Följ vid laddning av batteriet de föreskrifter som batteriets och laddningsaggregatets tillverkare lämnat S D 3

23 5 Borttagning och montering av batteri F M Fordonet måste stå vågrätt. För att undvika kortslutning måste batteri med öppna poler eller anslutningar täckas med en gummimatta. Batteristickkontakt resp. batterikabel ska läggas upp så att de inte blir hängande i fordonet när batteriet tas ut. Se till vid batteritransport med lyftredskap att lyftkraften är tillräcklig (se batterivikt på typ-skylten som sitter på batteritråget). Lyftredskapet måste verka lodrätt så att inte batteritråget trycks ihop. Fäst krokarna i lyftöglorna på batteriet så att de inte kan falla ner på battericellerna när kranens lyftdon inte är spända. Z F F Gör batteriet åtkomligt (se avsnitt 3). Dra ur batterikontakten (6). Öppna batteridörren (5) med sexkantsnyckeln (5). Fyrkantnyckeln är placerad under armstödet (se kapitel F). Dra ut den röda batterilåsningen (8). Dra batteriet (7) i sidled på batteribytesstationen. Följ driftanvisningen för batteriväxelstationen! Monteringen sker i omvänd ordning; härvid ska rätt monteringsläge och rätt anslutning av batteriet beaktas. Kontrollera efter återmontering att samtliga kabel- och kontaktanslutningar är oskadade. Kontrollera att batteriet sitter stadigt annars finns risk för att batteriet skadas vid oavsiktlig rörelse. Se till att den röda batterilåsningen (8) sitter rätt. Batterihuven och batteridörren måste vara säkert stängda S D 4

24 6 Batteriurladdningsindikator, batteriurladdningsvakt, drifttimmätare M Batteriurladdningsindikator: Laddningstillståndet för batteriet (8) framställs i 10%- steg på displayen för informations- och serviceindikeringen. Den seriemässiga inställningen av batteriurladdningsindikatorn /urladdningsvakten sker med standardbatterier. Vid användning av underhållsfria batterier måste indikeringen vara inställd så att symbolen T (9) visas bakom procentuppgiften. Utförs inte denna inställning kan batteriet skadas genom djupurladdning. Kontokta fordonstillverkarens kundtjänst om instrumentet behöver justeras BATT :040% T 471h Vid en batteri-restkapacitet av 30% är en batteriladdning erforderlig. Z Batteriurladdningsvakt: När restkapaciteten underskrids frånkopplas funktionen lyfta. Motsvarande indikering på informations- och servicindikeringen visas. Funktionen lyfta friges först när det anslutna batteriet har laddats upp till minst 70%. Drifttimmätare: Drifttimmarna (10) indikeras vid sidan om batteriets laddningstillstånd. Drifttimmätaren visar den totala tiden för kör- och lyftrörelser S D 5

25 D S

26 E Manövrering 1 Säkerhetsbestämmelser för körning av fordonet Körtillstånd: Fordonet för godshantering inom- och utomhus får endast användas av därtill avsedd personal, som är utbildad till att föra, har visat ägaren eller dess uppdragsgivare sin färdighet i körning och handhavande av laster och uppenbarligen av honom blivit beordrad. Förarens rättigheter, ansvar och instruktioner: Föraren av fordonet för godshantering inom- och utomhus måste ha blivit upplyst om sina rättigheter och sitt ansvar samt blivit undervisad i fordonets manövrering. Han skall vara väl insatt i denna driftinstruktion innehåll. Föraren ska ges de rättigheter som tillkommer honom. Vid manövrering av industritruckar, som används i gå med vid drift ska skyddsskor användas. Förbud för obehörig användning: Föraren ansvarar under drift för fordonet för godshantering inom- och utomhus. Föraren skall förbjuda obehörig att köra eller manövrera fordonet för godshantering inom- och utomhus. Inga personer får medtagas eller lyftas. Skador och brister: Skador och andra brister på fordonet för godshantering inomoch utomhus eller tillsatsaggregat skall omedelbart rapporteras till uppsiktspersonal. Driftsosäkra fordon för godshantering inom- och utomhus (t.ex. slitna hjul eller defekta bromsar) får inte användas förrän de har reparerats enligt föreskrift. Reparationer: Föraren får ej utföra reparation eller förändring på fordonet för godshantering inom- och utomhus om han inte fått speciell utbildning och tillåtelse för dessa åtgärder. Han får absolut inte frånkoppla eller göra ändring på säkerhetsutrustning eller strömställare. F Riskzon: Riskzonen omfattar det område inom vilket persons säkerhet kan äventyras genom kör- och lyftrörelser av fordonet för godshantering inom- och utomhus, dess lastbäraraggregat (t ex lastgaffel eller tillsatsaggregat) eller last. Hit hör även det område som kan nås av nedfallande last eller nedgående och nedfallande arbetsredskap. Obehöriga ska ej tillåtas att vistas inom riskzonen. Om risk för person uppstår ska varningssignal ges i god tid. Föraren ska genast avbryta arbetet med fordonet för godshantering inom- och utomhus om personer trots varningssignal inte lämnat riskzonen. Säkerhetsanordning och varningsskyltar: De här beskrivna säkerhets-anordningarna, varningsskyltar och varningsanvisningar skall ovillkorligen beaktas S E 1

27 2 Beskrivning av manöver- och indikeringsorgan Pos. Manöver- eller indikeringsorgan Funktion 1 Kopplingslås t Till- och frånslag av manöverström. När nyckeln tas bort ur låset kan trucken inte manövreras av obehörig. 2 Kontrollampa - o Tänds när uppvärmning inkopplats. eluppvärmd stol 3 Indikerar driftklar truck t Indikerar att manöverströmmen är påslagen. 4 Tryckknapp t För utlösning av varningssignal. varningssignal (ljudsignal) 5 Tryckknapp Sänkning t Lyftanordningen sänks. 6 Tryckknapp Lyftning t Lyftanordningen höjs. 7 Styrspak t Inställning av önskad färdriktning. 8 Strömställare - o För till- och frånkoppling av uppvärmning. eluppvärmd stol 9 Huvudströmställare (nödurkoppling) t Strömkretsen bryts, alla elektriska funktioner frånslages och fordonet tvångsbromsas. 10 Friger t dödmansgrepp:körning spärrad, eller fordonet bromsar in aktiverad:körning frigiven 11 Bromspedal t För bromsning av truck. 12 Ställratt för stolfjädring t Stolens fjädring kan ställas in att motsvara förarens vikt, inställd vikt indikeras. 13 Inställningshjul Ryggstöd t För inställning av förarstolens ryggstöd. 14 Förarstolsspärr t Förarstolen kan ställas in horisontellt. 15 Strömställare - parkeringsbroms t För åtdragning eller lossning av parkeringsbroms. 16 Kontrollampa - parkeringsbroms t Tänds när parkeringsbromsen är åtdragen. 17 Informations- och serviceindikering t VIndikering av viktiga kör- och lyftparametrar; varningsindikeringar, felbetjäningsanvisningar och serviceindikeringar (se avsnitt 5). t = Standardutrustning o = Tillsatsutrustning 0105.S E 2

28 S E 3

29 3 Åtgärder för idrifttagning av trucken F Innan trucken startas, manövreras eller tar upp lastenheter måste föraren förvissa sig om att ingen person finns inom riskområdet. F F F Funktionen för den elektroniska kör- och styrkontrollen övervakas automatiskt. I fall av fel avbryts kör- och styrfunktionen. Innan fordonet återigen kan tas i drift måste felet avhjälpas. Dagliga kontroller och åtgärder innan trucken tas i drift Kontrollera att trucken är i gott skick (speciellt vad beträffar hjul och lastbäraraggregat). Okulärkontrollera batteriets fastsättning och kabelanslutningarna. Rör inte styrspaken när du kliver upp på fodonet. Inställning av förarstol Inga kroppsdelar får befinna sig mellan förarstol och bakre fordonsvägg när förarstolen justeras. Sätt dig på stolen. Lossa stolens spärr (14) och skjut stolen framåt eller bakåt till önskat läge. Låt förarstolens spärr åter falla i låsläge. Ställ med ställratt (12) in förarstolens fjädring att motsvara din vikt. Ställ med spake (13) in ryggstödet S E 4

30 Inkoppling av trucken Z Dra ut huvudströmställaren (9). Stick nyckeln i kopplingslåset (1) och vrid medurs mot stopp till läget I. Kontrollera signalhornets (4) funktion. Kontrollera dödmannsgrepp (10), bromspedal (11), omkopplare parkeringsbroms (15) och styrspak (7) för funktion (se avsnitt 4.2). Trucken är nu driftklar. Informations- och serviceindikeringen (17) visar för ett kort ögonblick fordonsidentifikationen och sedan den aktuella styrställningen för drivhjulet, batterikapaciteten och drifttimmarna S E 5

31 4 Arbetsuppgifter med fordonet för godshantering inom- och utomhus 4.1 Säkerhetsregler för körning Körvägar och arbetsområde: Körning är tillåten endast på de vägar som godkänts för trafikering med truck. Obehörig får ej uppehålla sig inom arbetsområdet. Lastenheter får endast ställas upp på för detta ändamål avsedda platser. Instruktioner för körning: Föraren ska anpassa körhastigheten till lokala trafikförhållanden. Han måste köra långsamt t ex i kurvor, vid och i smala passager, när han kör genom pendeldörrar och på ställen med dålig sikt. Han ska hålla tillräckligt långt avstånd till framförkörande fordon och alltid ha fordonet för godshantering inom- och utomhus under kontroll. Förbjudna är manövrar som t ex plötslig uppbromsning (förutom vid risk för olycksfall), snabb svängning, omkörning på farliga ställen och vid dålig sikt. Det är förbjudet att luta sig ut eller sträcka ut armar utanför arbets- och manöverutrymmet. Siktförhållanden under körning: Föraren ska alltid ha blicken riktad i färdriktningen och ha god sikt över körsträckan. När transporterat gods skymmer sikten bör fordonet för godshantering inom- och utomhus backas. Är detta inte möjligt måste en annan person gå framför fordonet för godshantering inom- och utomhus. Körning på sluttningar: Truckar får endast köras i backar om dessa godkänts som körväg, om vägbanan är ren och har bra väggrepp samt om truckens tekniska utrustning är avsedd för sådan körning. I backar ska lasten föras på uppförssidan. Det är ej tillåtet att vända, eller att köra diagonalt och inte heller att parkera fordonet för godshantering inom- och utomhus i backen. I backar får fordonet för godshantering inom- och utomhus endast köras med reducerad hastighet varvid föraren hela tiden måste vara beredd att bromsa. Körning i hissar eller på lastramper: Föraren får med trucken endast använda hissar och köra på lastramper om han kontrollerat att dessa har tillräcklig bärkraft, att de är lämpliga för ändamålet och att användaren godkänt dem för trafikering med truck. Kontroll bör ske innan trucken körs in. Fordonet för godshantering inom- och utomhus ska köras in i hissen med lastenheten först och ställas upp så att den ej berör hisstrumman. Medåkande personer ska gå in i hissen efter det fordonet för godshantering inomoch utomhus står stadigt och lämna hissen före den. Transporterad lastenhets egenskaper: Endast säkert och stabilt upptagna lastenheter får transporteras. Transportera aldrig lastenheter som staplats ut över gaffelfästets eller lastskyddsgallrets topp. Körning med släp: Den för fordonet för godshantering inom- och utomhus angivna maximala dragvikten för obromsade och/eller bromsade släpvagnar får ej överstigas. Släpvagnens last måste vara säkrad enligt föreskrifterna och får ej överstiger de mått som anges för använda körbanor. Efter att släpvagn har kopplats på måste föraren förvissa sig om att släpvagnskopplingen är säkrad mot öppning. Fordon för godshantering inom- och utomhus som används som dragfordon måste användas på sådant sätt att säker körning och inbromsning av ekipaget är säkerställd i alla körsituationer S E 6

32 4.2 Körning, styrning, bromsning F Vid körning och styrning fordras skärpt uppmärksamhet. Uppmärksamma på informations- och serviceindikeringen (17) drivhjulets ställning. Det elektriska styrsystemet är självövervakande. F Styrkontrollem kontrollerar hur ofta fel uppträder under en viss tidsrymd. Vidkänns ett fel uppregade gånger inom denna tidsrymd reducerar styrkontrollern fordonets körhastighet till långsamköming. Vid en sådan felanmälan återställs inte den normala körhastigheten genom fordonets till- och frånkoppling. På så förhindras att ett uppträdande fel släcks utan åtgärd. Eftersom det vid styrsystemet handlar om säkerhetsrelevanta komponenter, måste det uppträdande felet åtgärdas av utbildad servicepersonal. Nödurkoppling Tryck huvudströmställaren (9) nedåt. Nu frånkopplas alla elektriska funktioner. Dödmansgreppet Dödmansgreppet (10) måste vara aktiverat för alla betjäningsfunktioner. Aktiveras det inte sätts alla funkioner med undantag av informations- och serviceindikeringen (17) ur funktion och bromsen aktiveras. F F Z Körning Kör enbart med låst och föreskriftsmässigt förreglade avskärmningar. Sätt trucken i drift (se avsnitt 3). Aktivera dödmansgrepp (10). Tryck på strömställaren (15) för att lossa parkeringsbromsen, Uppmärksamma på informations- och serviceindikeringen (17) drivhjulets ställning. Ställ styrspaken (7) i läge för önskad färdriktning (V) eller (R) (V=framåt; R=bakåt). Trucken startar i önskad färdriktning. Körhastigheten regleras med styrspaken (7) S E 7

33 M M Köra i sluttning Lasten måste transporteras på motlutsidan. Säkra fordonet mot att rulla iväg : Driftbromsen faller automatiskt i 0-läge genom korta ryck med styrspaken (7) (manövrering ger till känna återrullningen vid stigningen). Med färd styrspaken (7) lossas driftbromsen och genom val justeras hastighet och färdriktning. Om utrullningsbromsen har stängts av servicepersonal kan bara drifts- och/eller motströmsbromsen användas V R R 15 V 10 Styra Z Vrid ratten till vänster eller höger. På displayen för informations- och serviceindikeringen (17) visas ställningen för det styrda hjulet S E 8

34 F Bromsar Fordonets bromsförhållande är väsentligt beroende på underlagets beskaffenhet. Det skall föraren ta hänsyn till vid körningen. Fordonet kan bromsas på tre olika sätt: F Z Med driftbroms (bromspedal (11)) Med generatorbroms (utrullningsbroms) Med motströmsbroms (Styrspak (7)) Om fara uppstår måste fordonet bromsas med driftbromsen (bromspedal (11)). I normal åkdrift ska generatorbromsen och motströmsbromsen användas. Dessa bromsarter minskar slitage och spar på energi (energiåterladdning). Bromsa med driftbromsen Trampa ner bromspedalen (11). Fordonet bromsar ned med maximal möjlig fördröjning tills det har stannat S E 9

35 Bromsa med generatorbroms (utrullningsbroms) Z M Lossa styrspaken (7) och sätt den i nolläge. Beroende på inställning sker en generatorbromsning medelst utrullningsbromsen. Inbromsningsstyrkan kan inställas av tillverkarservicen. Om utrullningsbromsen har stängts av servicepersonal kan bara drifts- och/eller motströmsbromsen användas. Bromsa med motströmsbromsen Z Koppla om styrspaken (7) i motriktning under körningen. Fordonet bromsas in genom motstöm tills körningen går åt motsatt håll. Bromsverkan är avhängig av styrspak läge. 4.3 Upptagning och nedsättning av lastenheter M Innan lastenhet tas upp ska föraren kontrollera att godset sitter stadigt på pallen och att truckens lastkapacitet inte överskrids. M Kör fordonet med lyftanordningen så långt som möjligt in under lastenheten. Att ta upp långt gods på tvären är ej tillåtet. Ta upp lastenheten så att den inte sticker ut väsentligt (< 50mm) över ändarna på lyftanordningen. Z Lyftning och sänkning När knapparna Lyfta resp Sänka trycks utförs rörelserna med fast programmerad hastighet. Dödmansgreppet (10) måste vara aktiverat. Lyftning Tryck knapp Lyfta (6) tills önskad lyfthöjd är nådd. Sänkning Tryck knapp Sänka (5) och lyftgaffeln sänks S E 10

36 4.4 Säkring av uppställd truck F Z När du parkerar trucken ska den säkras även om du lämnar den bara för en kort stund. Parkera inte fordon i sluttning! Lyftanordning måste alltid vara nedsänkt. Trampa ner bromspedalen (15). Sänka lyftanordning. Vrid drivhjulet till raktframkörning. Vrid på ratten tills drivhjulet står i raktframställning. Observera styrvinkelindikeringen på informations- och serviceindikeringen (17). Koppla kopplingslåset (1) i läge Från ( 0 ) och ta ur nyckeln. Tryck huvudbrytare (nödurkoppling) (9) i läge Från S E 11

37 5 Informations- och serviceindikeringen (LISA) M I displayen (19) för LCD-informationsoch service-indikeringen ( LISA ) visas batteriladdningen (18), drifttimmarna (21) ställningen för det styrda hjulet (20) I service- och diagnosmodus visas driftdatan (se avsnitt 5.3). Som indikering finns två lysdioder (LED (22) - (23)) under displayen. Tangentbordet (fyra knappar (24) - (27)) används BATT : 1 00% 20 h för att välja, läsa och ändra for- donsparametrar Ändringar i servicemodus får bara utföras av auktoriserad servicepersonal! 5.1 LED-indikeringar Två lysande LED-indikeringar visar följande tillstånd: Pos. Funktion 22 Körriktning framåt (drivriktning) (grön LED) 23 Körriktning bakåt (lastriktning) (grön LED) 5.2 Tangentbeläggning Pos. Funktion 24 Dubbelfunktion Stegvis ökning av den valda parametern Val av enstaka menypunkter uppåt 25 Dubbelfunktion Stegvis minskning av den valda parametern Val av enstaka menypunkter nedåt 26 Dubbelfunktion Friger en vald meny från huvudmenyn Bekräfta en fråga med NEJ -> x 27 Fyrfaldig funktion Lämna en vald menypunkt Spara ändrade parametrar Bekräfta en fråga med JA -> q Indikeringsbyte mellan Drifttimmar / Klockslag 0105.S E 12

38 5.3 Displayindikeringar I displayen visas driftdatan och felanmälan. Följande parametrar kan ställas in i användarmenyn: Här inställs tiden mellan max. användning för köromkopplaren och 100% utjämn.förlopp för elektroniken. ACCELERATION L Denna körparameter kan bara ställas in av tillverkarservicen. UTRULLNINGSBROMS L Denna körparametern är utan funktion. REVERSERINGSBROMS L Denna körparameter kan bara ställas in av tillverkarservicen. HASTIGHET DRIFT L Denna körparameter är utan funktion. LÅNGSAM DRIFT L Denna körparameter kan bara ställas in av tillverkarservicen. HASTIGHET GAFFEL L Denna körparameter är utan funktion. LÅNGSAM GAFFEL L Ger akustiskt larm vid felbetjäning. BUZZER ON/OFF OFF L Denna inställning är utan funktion. GRUNDINSTÄLLNING L 0105.S Tidsinställning: Välj timme resp. minut med knappen (26). Rättelser sker med knapparna (24) och (25). STÄLLA KLOCKSLAG 1 2 : 2 2 L E 13

39 5.4 Ändringar av fordonsparametrar F Genom ändring av fordonsparametern ändras fordonets körbeteendet. Detta ska observeras vid idrifttagningen! Parametrar får bara ändras vid fordonets stillastående och utan lyftrörelser. Idrifttagning av fordonet (se avsnitt 3). Stick in nyckeln i hållspärren och vrid till höger till anslag. I displayen visas för ca. 3 sekunder användarmenyn med fordonsnamn. Därefter indikeras den aktuella styrningsvinkeln, batteriladdningen och drifttimmarna. Knapp (26) Tryck vald meny. I displayen visas Acceleration med resp. parameter. För att se resp. ändra på fordonsparametrar ska följande diagram följas. Byte mellan de tio inställningsparametrarna sker med knapparna (24) och (25). BATT xxx% xx h 4) BATT xxx% xx:xx 5) 1) 2) 3) 4) 5) Acceleration L 1) Utrullningsbroms L 1) Reverseringsbroms L 3) Hastighet 6) Driftriktning L 1) 7) Långsamkörning Driftriktning L 1) Hastighet Lastriktning L 1) Långsamkörning Lastriktning L 1) Summer till/från OFF L 1) Tidsinställning XX:XX L 1) Acceleration S 2) Utrullningsbroms S 2) Reverseringsbroms S 3) Hastighet Driftriktning S 2) Långsamkörning Driftriktning S 3) Hastighet Lastriktning S 2) Långsamkörning Lastriktning S 3) Summer till/från ON/OFF S 2) Grundinställning Grundinställning Grundvärden Köra L 3) Grundvärden Köra S 3) Tidsinställning XX:XX S 2) L = Läsa driftparameter (läsmodus). S = Ändra driftparameter (skrivmodus) med knapparna. utan Funktion Indikering Drifttimmar 6) Val av parametrar Indikering Klockslag 7) Ändrar parametrar Ändra? ja nej 0105.S E 14

40 6 Åtgärder vid driftstörning Hänvisningarna i detta kapitel hjälper användaren att lokalisera och avhjälpa enkla driftstörningar eller andra följder av felmanövrering. Felsökning bör utföras i den ordningsföljd tabellen anger. Störning Möjlig orsak Åtgärder Trucken startar ej. Batteriets stickkontakt ej ansluten. Huvudströmställaren (nödurkoppling) påverkad. Kopplingslåset i läge 0. Batteriet har för låg kapacitet. Dödmansgreppet ej aktiverad. Säkring defekt. Lyftning Trucken ej driftklar. kan ej utföras. För låg hydrauloljenivå. Batteriladdningsvakt har brutit och visar STOPP. Säkring defekt. För stor last. Kontrollera batteriets stickkontakt och anslut vid behov. Lås upp huvudströmställaren. Ställ kopplingslåset i läge I. Kontrollera batteriets laddningstillstånd; ladda upp vid behov. Aktivera Dödmansgreppet. Kontrollera säkringarna F1, 1F1 och 3F9 Vidta alla de åtgärder som beskrivs ovan under störning Trucken startar ej. Kontrollera hydrauloljenivån. Ladda batteri. Kontrollera säkringen 2F1. Beakta max. lastförmåga (se typskylt). Z Om driftstörningen inte kan avhjälpas med de åtgärder som anges, bör tillverkarenservice då andra fel endast kan åtgärdas av kvalificerad servicepersonal som utbildats för dessa arbeten S E 15

41 E S

42 F Underhåll av fordonet 1 Driftsäkerhet och miljöskydd F M De provningar och underhållsåtgärder som beskrivs i detta kapitel ska utföras i intervaller som anges i service-checklistan. Inga ändringar får göras på fordonet för godshantering inom - och utomhus - speciellt då inte på säkerhetsutrustning. Arbetshastigheter för fordonet för godshantering inom- och utomhus får absolut inte ändras. Endast originalreservdelarnas kvalitet kontrolleras. Tillverkarens original-delar garanterar högre driftsäkerhet och tillförlitlighet. Gamla delar och utbytta drivmedel måste omhändertas på ett miljövänligt sätt. För oljebyte kan tillverkarens oljeservice tas i anspråk. Efter utförd provning och service måste de åtgärder vidtas som beskrivs i avsnittet Återstart (se kapitel F). 2 Säkerhetsföreskrifter för underhåll Personal för underhåll: Service och underhåll på fordonen för godshantering inomoch utomhus endast utföras av tillverkarens fackkunniga personal. Tillverkarens serviceorganisation förfogar över servicetekniker som är utbildade speciellt för detta ändamål. Vi rekommenderar därför tecknande av ett serviceavtal med tillverkarens serviceverkstad. Upplyftning och uppallning: För upplyftning av fordonet för godshantering inomoch utomhus får lyftredskap endast fästas på för detta ändamål avsedda ställen. Vid uppallning ska lämplig utrustning användas (kilar, träklossar) som eliminerar att trukken glider ner eller välter. Arbeten under upplyft lastgaffel får utföras endast om denna säkras med tillräckligt stark kedja. M Rengöringsarbeten: Fordonet för godshantering inom- och utomhus får inte rengöras med brännbara vätskor. Innan rengöring påbörjas ska samtliga säkerhetsåtgärder vidtas för att eliminera gnistbildning (t ex genom kortslutning). Vid batteridrivna fordon för godshantering inom- och utomhus skall batterikontakten dras ut. Elektriska och elektroniska komponenter bör rengöras med svag sug- eller tryckluft och icke ledande, antistatisk pensel. Om fordonet för godshantering inom- och utomhus rengörs med vattenstråle eller högtryckspump skall samtliga elektriska och elektroniska komponenter täckas över noggrant eftersom fukt kan leda till felfunktioner. Trucken får ej rengöras med ångstråle. Efter rengöringen ska de åtgärder vidtas som beskrivs i avsnittet Återstart S F 1

43 Åtgärder på elsystemet: Arbeten på elsystemet får utföras endast av eltekniskt utbildad personal. Innan arbetet påbörjas ska alla de åtgärder vidtas som är nödvändiga för att eliminera elolyckor. Vid batteridrivna fordon för godshantering inom- och utomhus skall dessutom batterikontakten dras ut för att koppla det spänningsfritt. Svetsning: För att undvika skador på elektriska och elektroniska komponenter ska dessa demonteras innan svetsning på fordon för godshantering inom- och utomhus påbörjas. Inställningsvärden: Vid reparation och byte av hydrauliska, elektriska och elektroniska komponenter bör hänsyn tas till truckrelaterade inställningsvärden. Däck: Däckens kvalitet påverkar stabilitet och köregenskaper för fordonet för godshantering inom- och utomhus. Vid byte av däck skall endast originalreservdelar från tillverkaren användas, eftersom annars de data som anges på typbladet inte längre stämmer. Efter byte av hjul eller däck bör kontrolleras att fordonet för godshantering inom- och utomhus trucken stå plant (t.ex. skall byte av hjul alltid ske samtidigt på höger och vänster sida). Lyftkedjor: Lyftkedjorna slits fort ut vid otillräcklig smörjning. De intervaller som anges i servicechecklistan gäller för normal drift. För högre krav (damm, temperatur) måste smörjning ske med kortare intervall. Angivet kedjespray måste användas på föreskrivet sätt. Om smörjmedlet endast appliceras på ytan uppnås inte tillräcklig smörjning. Hydraulslangar: Efter sex års användning måste hydraulslangarna ersättas. Om hydraulkomponenterna byts ut bör även slangarna som hör till detta hydraulsystem bytas ut S F 2

44 3 Underhåll och inspektion M Ett noggrant och fackmannamässig underhåll är en av de viktigaste förutsättningarna för den höga tillgängligheten för fordonet för godshantering inom- och utomhus. Ett försummat underhåll kan medföra driftsavbrott för fordonet för godshantering inomoch utomhus och samtidigt medföra olycksrisker för personal och anläggning. Angivna underhållsintervaller baserar på drift i ett skift under normala arbetsförhållanden. Vid hårda arbetsförhållande såsom kraftigt dammig miljö, höga temperaturvariationer eller arbete i flera skift bör intervallerna anpassas till driften. I service-checklistan som följer ingår de åtgärder som bör vidtas. Serviceintervallerna har definierats enligt följande: Z W = Efter 50 drifttimmar, dock minst en gång per vecka A = Efter 500 drifttimmar B = Efter 1000 drifttimmar, dock minst 1 gång/ård C = Efter 2000 drifttimmar, dock minst 1 gång/år Underhållsintervallen W skall utföras av den driftsansvarige. Under inkörningsperioden - efter ca 100 drifttimmar - av trucken resp. efter reparation ska driftansvarig kontrollera att hjulmuttrar resp. hjulbultar sitter fast ordentligt och vid behov dra åt dem S F 3

45 4 Checklista för underhållsarbete Ram/överbyggnad: Översynsintervaller Standard= t W A B C Kylhus = k 1.1 Kontrollera alla bärande element m a p skador t 1.2 Kontrollera skruvförbindningarna t 1.3 Kontrollera ståplattformen m a p funktion och skador k t Drivning: 2.1 Undersök växellådan m a p läckage t 2.2 Kontrollera växellådans oljenivå t 2.3 Byt växellådsoljan k t Hjul: 3.1 Kontrollera hjulen m a p förslitning och skador t 3.2 Kontrollera hjullagren och hjulens fastsättning k t Styrning: 4.1 Kontrollera spelet i styrningen t 4.2 Kontrollera styrkedjans och kedjehjulets förslitning, ställ k t in och smörj med fett 4.3 Byt ut styrvinkelpotentiometern (Faktiskt värde) (på styrmotorn) t Bromsar: 5.1 Kontrollera bromsarnas funktion och inställning k t 5.2 Kontrollera bromsbeläggens förslitning t 5.3 Kontrollera dödmansgrepp för reset-funktion t 5.4 Kontrollera bromsmekanismen, ev ställ in k t Lyftanordningställning 7.1 Kontrollera lyftmasten m a p funktion, förslitning och in- t 7.2 Okulärbesiktiga löprullar, glidstycken och stopp t 7.3 Kontrollera gaffelarmar och gaffelhållare m a p förslitning l t och skador Hydraulsystem: 8.1 Kontrollera systemets funktion k t 8.2 Kontrollera skarvar och anslutningar m a p täthet och k t skador 8.3 Kontrollera hydraulcylindrar m a p täthet, skador och k t fastsättning 8.4 Rengöra filter t 8.5 Kontrollera oljenivån k t 8.6 Byt hydraulolja k t 8.7 Kontrollera övertryckventilernas funktion k t 0708.S F 4

46 Översynsintervaller Standard= t W A B C Kylhus = k Elsystem: 9.1 Kontrollera elsystemets funktion t 9.2 Kontrollera kablarna m a p fastsättning och skador t 9.3 Kontrollera att säkringarna har rätta värden t 9.4 Kontrollera att strömställarna och brytarkammarna sitter t fast och fungerar på rätt sätt 9.5 Kontrollera varningsanordningarnas och säkerhetskopplingarnas k t funktion 9.6 Kontrollera kopplingskontaktor, byt vid behov ut slitna t delar Elektromotoren: 10.1 Kontrollera kolborstarnas förslitning t 10.2 Kontrollera motorernas fastsättning t 10.3 Rensug motorhuset och kontrollera kollektorns förslitning k t 10.4 Kontrollera om täcklocket för styrmotorpotentiometern finns på plats. Batteri: 11.1 Kontrollera syrans densitet, syranivån och cellspänningen k t 11.2 Kontrollera att batterianslutningarna sitter fast och stryk k t på batteripolfett 11.3 Rengör batteriets stickkontakter och kontrollera att de k t sitter stadigt 11.4 Kontrollera batterikablarna m a p skador och byt vid behov t 11.5 Kontrollera batterilåsning för funktion t Smörjning: 12.1 Smörj trucken enligt smörjschemat k t Allmänna mätningar: Demonstration för kunden: 13.1 Kontrollera elsystemets jordanslutning t 13.2 Kontrollera truckens åkhastighet och bromssträcka t 13.3 Kontrollera lyft- och sänkhastigheten t 13.4 Kontrollera säkerhetsutrustningen och frånkopplingarna t 14.1 Provkörning med nominell last t 14.2 Efter slutfört underhållsarbete skall trucken demonstreras k t för uppdragsgivaren 0708.S F 5

47 5 Smörjschema G s g s b 1,25-1,3 l 1) B B + C 0,7 l 1) A A + C E F a g s b a Glidytor Smörjnippel Påfyllning, hydraulolja Påfyllning, växellådsolja Avtappning, växellådsolja Vid insats i kylhus 1) blandningsförhållande vid insats i kylhus 1:1 2) 1,25l - 1,3l; beroende på växelutförande (alltid till underkant av påfyllningsstutsar) S F 6

48 5.1 Drivmedel F Hantering av drivmedel: Drivmedlen måste alltid hanteras på rätt sätt och enligt de föreskrifter leverantörerna lämnat. Icke fackmässig hantering kan innebära risk för hälsa, liv och miljö. Drivmedel får endast lagras i för detta ändamål avsedda behållare. Drivmedlen kan vara brännbara och får därför inte komma i kontakt med heta maskinkomponenter eller öppen låga. Använd alltid rena behållare vid påfyllning. Det är ej tillåtet att blanda drivmedel av olika kvalitet. Undantag från denna föreskrift är endast tillåtna om driftinstruktionen uttryckligen godkänner blandning. Undvik allt spill. Utspillda vätskor skall omedelbart absorberas med lämpligt bindemedel som sedan bör disponeras enligt föreskrift. Code Artikelnr Leveransmängd Beteckning Används för A ,0 l H-LP 46, DIN Hydraulsystem B ,0 l Fuchs Titan Cytrac Reducerväxel HSY 75W-90 C ,0 l H-LP 10, DIN Hydraulsystem E ,0 kg Fett, DIN Smörjning F ,0 kg Fett, TTF52 Smörjning Fett-Riktvärden Code Förtvålning Droppunkt C Valkprenetationvid 25 C NLG1-klass Temperaturområde C E Lithium / +120 F / S F 7

49 6 Beskrivning av underhållsarbeteng 6.1 Förberedande åtgärder för service- och underhållsarbeteneiten För undvikande av olyckor vid service och underhåll bör alla de säkerhetsåtgärder vidtas som beskrivs nedan. Följande förberedande åtgärder ska utföras: F Säkra uppställd truck (se kapitel E). Ta loss batteriet stickkontakt för att trucken inte oavsiktligt ska kunna tas i drift. (se kapitel D). Vid arbeten under uppallad truck bör den säkras mot nedsänkning, tippning eller slirning. Vid upplyftning av truck ska ytterligare de föreskrifter följas som finns upptagna i kapitlet Transport och första driftstart. 6.2 Så här öppnas armstödet Z Dra ut spärren (1). Armstödet (2) svänger nu upp. Sexkantsnyckeln är åtkomlig S F 8

50 6.3 Öppna batterihuven Lås upp batterihuven (3) med servicenyckeln. Sväng upp batterihuven (4) och haka in den Öppna sitshuven Z Öppna låsningen (5) med sexkantsnyckeln (finns under armstödet (2). Sväng sitshuven (6) mot fordonets yttersida. Drivenhet, styrmotor, styrning och hydraulsystem är lätt åtkomliga för underhållsarbeten S F 9

51 6.5 Öppna styrluckan Z Öppna låsningen (9) med sexkantsnyckeln (finns under armstödet (2). Tag ut styrluckan (10) och ställ den åt sidan. Truckens säkringar och åkströmsreglaget är nu åtkomliga för underhållsåtgärder F Kör bara med huven stängd och vederbörligt låst S F 10

52 6.6 Åtdragning av hjulskruvar Hjulskruvarna på drivhjulet skall kontrolldragas i de intervaller som anges i servicechecklistan. Z M Ställ drivhjulet (12) på tvären mot truckens längdriktning. Dra fast alla hjulskruvar (11) med hylsnyckel genom urtagen (13) i rammskyddet. Åtdragningsmoment 1. Steg - MA = 10 Nm 2. Steg - MA = 105 Nm Efter åtdragning av hjulskruvarna ta bort hylsnyckeln S F 11

53 6.7 Kontroll av elektriska säkringar Förbered trucken för service och underhåll (se kapitel F, avsnitt 6.1). Öppna huvarna (se kapitel F, avsnitt 6.3 og 6.4). Kontrollera att alla säkringar har rätt amperestyrka enligt tabell, byt vid behov Pos. Beteckning Säkring för: Styrka 14 3F9 Styrmotor 30 A 15 1F1 Pumpmotor 150 A 16 2F1 Åkmotor 150 A 17 1F10 Fält-körning 40 A 18 6F2 Laddningsindikator/drifttidmätare 10 A 19 F1 Total styrsäkring 10 A Stäng huvarna (se kapitel F, avsnitt 6.3 og 6.4) S F 12

54 6.8 Återstart Innan trucken startas på nytt efter rengöring eller underhållsarbeten ska de åtgärder vidtas som beskrivs nedan: Kontrollera signalhornets funktion. Kontrollera huvudströmställarens funktion. Kontrollera bromsens funktion. Forodnet skall smörjas i enlighet med smörjschemat. 7 Urdrifttagande av fordonet för godshantering inom- och utomhus M Om fordonet för godshantering inom- och utomhus t ex av interna skäl tas ur drift för mer än 2 månader bör den ställas upp i en frostfri och torr lokal. De åtgärder som ska vidtas före, under och efter driftavbrottet beskrivs nedan. Fordonet för godshantering inom- och utomhus måste under driftavbrottet vara uppallad så att alla hjul går fria. Detta garanterar att hjul och hjullager inte skadas. Om fordonet för godshantering inom- och utomhus ska tas ur drift för mer än 6 månader bör ytterligare åtgärder avtalas med tillverkarens serviceverkstad. 7.1 Åtgärder innan stillestånd Z Rengör fordonet för godshantering inom- och utomhus noga. Kontrollera bromsarna. Kontrollera hydrauloljenivån och fyll på vid behov (se kapitel F). Applicera ett tunt olje- eller fettskikt på alla icke lackerade mekaniska komponenter. Smörj fordonet för godshantering inom- och utomhus enligt smörjschema (se kapitel F). Ladda upp batteriet (se kapitel D). Frånkoppla och rengör batteriet samt smörj polerna med polfett. Följ dessutom alla instruktioner som batteriets tillverkare lämnat. Spreja alla synliga elkontakter med ett lämpligt kontaktsprej. 7.2 Åtgärder under stillestånd Varannan månad: M Ladda upp batteriet (se kapitel D). För batteridrivna fordon för godshantering inom- och utomhus: Batteriet bör regelbundet uppladdas då dess självurladdning sänker kapaciteten till en nivå som medför sulfatering som i sin tur leder till att batteriet förstörs S F 13
