MILJÖTEKNISK MARKUNDERSÖKNING INOM DEL AV FLYGELTOFTA GÅRD, HÄLJARP

Transkript

1 RAPPORT MILJÖTEKNISK MARKUNDERSÖKNING INOM DEL AV FLYGELTOFTA GÅRD, HÄLJARP

2

3 INNEHÅLLSFÖRTECKNING 1 BAKGRUND OCH SYFTE OMRÅDESBESKRIVNING OCH PLANERAD BOSTADSBYGGNATION OMRÅDESBESKRIVNING PLANERAD BOSTADSBYGGNATION UTFÖRDA UNDERSÖKNINGAR INVENTERING GENOMFÖRANDE OCH UNDERLAG INVENTERINGSRESULTAT TÄNKBARA FÖRORENINGSKÄLLOR PROVTAGNINGSPLAN FÄLTUNDERSÖKNINGAR OCH FÄLTMÄTNINGAR LABORATORIEANALYSER RIKTVÄRDEN RESULTAT JORDARTER OCH GRUNDVATTENFÖRHÅLLANDEN FÄLTINTRYCK OCH FÄLTMÄTNINGAR LABORATORIEANALYSER BEDÖMNING AV FÖRORENINGSSITUATIONEN ÖVERSIKTLIG RISKBEDÖMNING OCH BEDÖMNING AV EFTERBEHANDLINGSBEHOV SLUTSATSER OCH REKOMMENDATIONER BILAGOR Bilaga 1. Bilaga 2. Bilaga 3.. Planritning med provtagningspunkter Provtabell för jord med resultat från XRF- och PID-mätningar Sammanställning av resultat från utförda laboratorieanalyser på jord Laboratorieanalysrapporter Uppdrag: , Flygeltofta Gård, Häljarp- Miljöteknisk markundersökning Beställare: Emrahus AB O:\MAL\274081\MG\=Arbetsarea=\Rapport\Slutrapport docx 3(13)

4 1 BAKGRUND OCH SYFTE Emrahus AB planerar en nybyggnation av bostäder inom del av Flygeltofta gård, som ligger på fastigheten Saxtorp 87:23 m fl i Häljarp. Exploateringsområdet utgörs till största del av ett parkområde öster om befintliga byggnader inom fastigheten. På uppdrag av Emrahus AB har Tyréns utfört en miljöteknisk markundersökning inom markområdet som planeras för nya bostäder. Syftet med den miljötekniska markundersökningen är att bedöma föroreningssituationen i marken inom exploateringsområdet. Resultaten av undersökningen ska utgöra underlag för detaljplanearbetet. 2 OMRÅDESBESKRIVNING OCH PLANERAD BOSTADSBYGGNATION 2.1 OMRÅDESBESKRIVNING Undersökningsområdet är beläget i den östra delen av Häljarp inom Flygeltofta gård, som angränsar till en golfbana i väster och söder samt till bostadshus i övriga riktningar, se figur 1. Befintliga byggnader inom fastigheten Saxtorp 87:23 utgörs av bostadshus och kontorslokaler. Endast en kontorsbyggnad i den södra delen ligger inom exploateringsområdet, se figur 1. Markytan ligger på nivån mellan +2,3 och 3,5 och sluttar svagt från nordost mot sydväst. Figur 1. Till vänster lokalisering av Flygeltofta gård och till höger aktuellt undersökningsområde ungefärligt avgränsat med röd linje. (Översiktkarta hämtad från skyddadnatur.naturvardsverket.se och flygbild från eniro.se). Uppdrag: , Flygeltofta Gård, Häljarp- Miljöteknisk markundersökning Beställare: Emrahus AB O:\MAL\274081\MG\=Arbetsarea=\Rapport\Slutrapport docx 4(13)

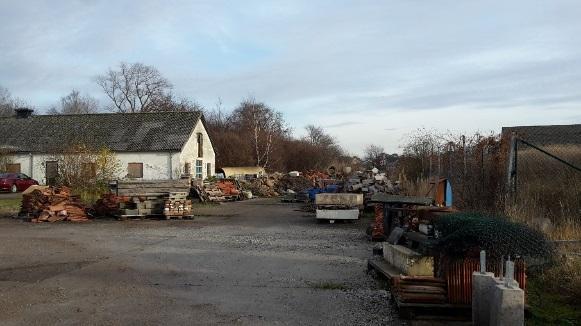

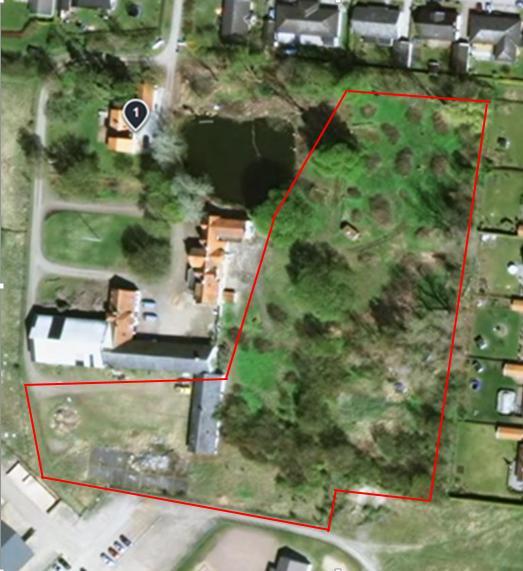

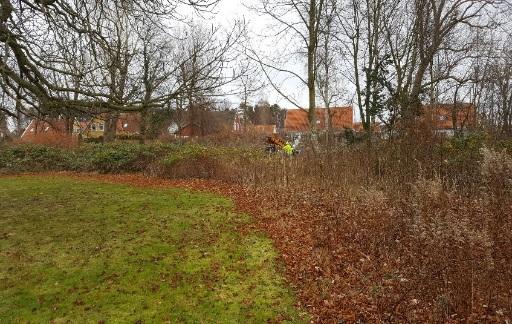

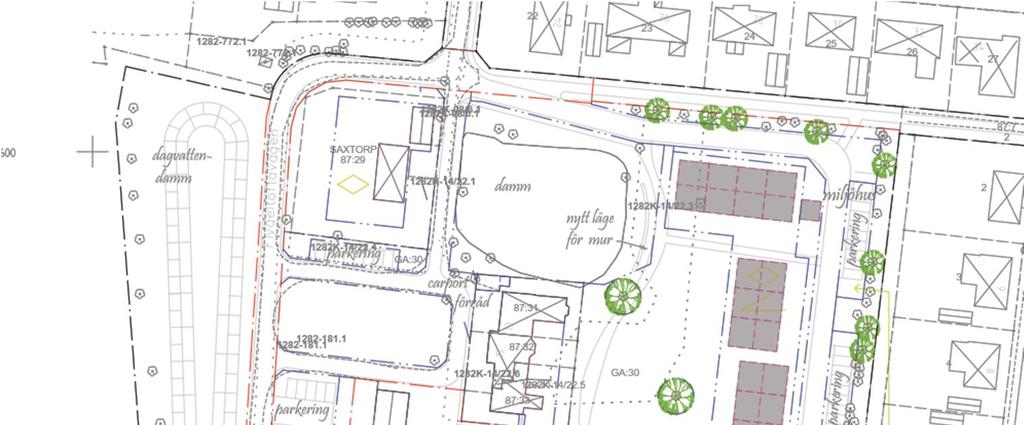

5 Exploateringsområdet, som upptar en yta på ca m 2, innefattar delar av Flygeltofta gård och kan grovt delas upp i två delområden; dels en gårdsplan söder om befintliga byggnader, och dels ett parkområde öster om befintliga byggnader. Gårdsplanen är till största del grusad och inom den södra delen av den finns en betongplatta, som troligen är grundkonstruktion till en fd byggnad. Inom denna del lagras diverse byggnadsmaterial och rivningsrester, se figur 2. Parkområdet utgörs av gräsmatta och ett mer uppvuxet grönområde med buskvegetation och träd, se figur 2. I den nordöstra delen av parkområdet finns en damm. Figur 2. Bilden till vänster visar nuvarande upplagsområde för diverse byggmaterial och rivningsrester inom gårdsplansområdet i den sydöstra delen av exploateringsområdet. Bilden till höger visar del av parkområdet med angränsande villaområde norr om undersökningsområdet. 2.2 PLANERAD BOSTADSBYGGNATION Av figur 3 framgår lägen för planerade bostadshus. De sex huskropparna är planerade att byggas som lägenheter i två plan utan källare. Två av bostadshusen ligger inom eller i anslutning till nuvarande gårdsplan och fyra bostadshus är placerade inom parkområdet. Figur 3. Planritning över planerad nybyggnation (gråfärgade byggnader) av bostäder. Från Arkitektkontoret Holtenäs och Holtenäs AB. Uppdrag: , Flygeltofta Gård, Häljarp- Miljöteknisk markundersökning Beställare: Emrahus AB O:\MAL\274081\MG\=Arbetsarea=\Rapport\Slutrapport docx 5(13)

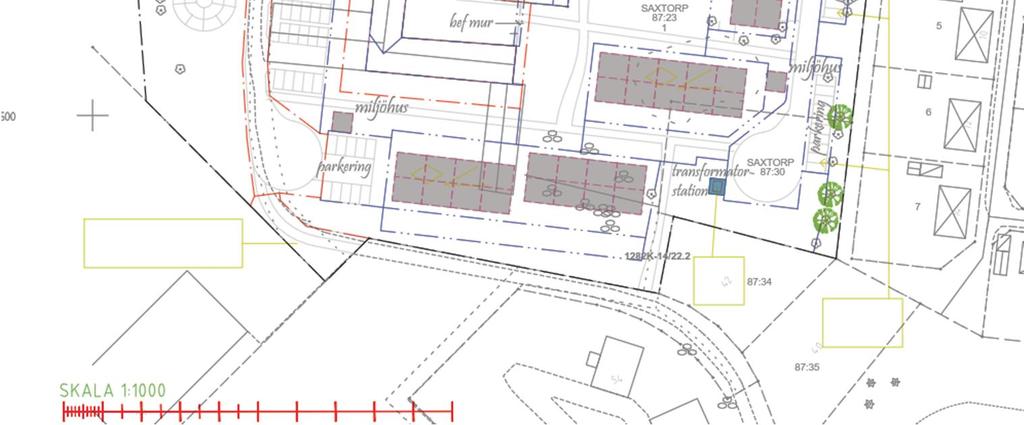

6 Den centrala delen av parkområdet kommer utgöra ett gemensamt grönområde. Parkeringsytor planeras att anläggas inom den östra delen av parkområdet samt inom den västra delen av gårdsplanen. 3 UTFÖRDA UNDERSÖKNINGAR Den utförda miljötekniska markundersökningen har omfattat följande moment: Inventering och upprättande av provtagningsplan Fältundersökningar och fältmätningar Laboratorieanalyser Sammanställning och utvärdering av resultat 3.1 INVENTERING GENOMFÖRANDE OCH UNDERLAG Uppdraget inleddes med insamling och studier av underlagsmaterial, som erhållits av beställaren och miljöförvaltningen i Landskrona kommun. Kartor och flygbilder från Lantmäteriet och Eniro samt geologiskt kartmaterial har studerats. Vid telefonsamtal samt mejlkontakt med miljöförvaltningen erhölls information om vissa verksamheter och av miljöförvaltningen tidigare bedömda tänkbara föroreningskällor. Den 23 november 2016 gjordes ett platsbesök då information angående tidigare och nuvarande verksamheter, område för jordvärme mm erhölls av beställaren. Utöver information om verksamheter mm från beställaren och miljöförvaltningen, samt iakttagelser vid platsbesöket baseras resultat av inventeringen på följande underlagsmaterial: - Ritning avseende planerad bostadsbyggnation (erhållen av Arkitektkontoret Holtenäs & Holtenäs AB ) - Föreläggande om uppstädning på fastigheten Saxtorp 87:23 (Miljöförvaltningen, Landskrona stad, beslut ) - Flygbilder från samt (från - Ekonomisk karta (från - Karta från (från - SGU jordartskarta ( 3.2 INVENTERINGSRESULTAT Flygeltofta gård bebyggdes troligen i början av 1900-talet. Av kartmaterial från framgår att en damm och troligt parkområde fanns inom samma område som befintlig damm och befintligt parkområde. Av flygbilder från framgår att det fanns en byggnad inom den södra delen av exploateringsområdet, vid gårdsplanen. Befintlig betongplatta inom detta område utgör sannolikt bottenplattan till denna byggnad. Det är oklart vad denna byggnad användes till, men beställaren tror att den möjligen användes som maskinhall. På den ekonomiska kartan från finns inte den eventuella maskinhallsbyggnaden kvar och lägen för byggnader inom Flygeltofta gård är i stort sett lika som de som finns idag. I början av 1990-talet byggdes den östra delen av stallbyggnaden (byggnad i öst-västlig riktning, se figur 1) strax norr om exploateringsområdet om för ålodlingsverksamhet, och i den västra delen av byggnaden installerades en halmeldad panna för uppvärmning. Uppvärmning har tidigare skett med oljepanna och enligt beställaren var en oljetank då placerad ca meter norr om den nordöstra gränsen av exploateringsområdet, vid den västra gaveln av kontorsbyggnaden. Idag används inte olja för uppvärmning. Precis väster om stallbyggnaden finns en fd verkstadsbyggnad som troligen använts bland annat för reparation och underhåll av lantbruksfordon. Idag används denna byggnad som förråd. Uppdrag: , Flygeltofta Gård, Häljarp- Miljöteknisk markundersökning Beställare: Emrahus AB O:\MAL\274081\MG\=Arbetsarea=\Rapport\Slutrapport docx 6(13)

7 I ett föreläggande om uppstädning på fastigheten Saxtorp 87:23 (Miljöförvaltningen Landskrona stad, beslut ) anges att det finns tre stora högar av skräp inom den södra delen av fastigheten. En av högarna bedömdes utgöras av material från utrensning av en närliggande byggnad och i de två andra högarna av halm, frigolit och bildäck respektive trä, plast och metall. Vid platsbesöket den 23 november 2016 noterades inte dessa skräphögar. Miljöförvaltningen har nämnt att ett eventuellt mindre tankställe för drivmedel kan utgöra en tänkbar föroreningskälla. Beställaren känner inte till om ett tankställe har funnits inom aktuellt exploateringsområde, men anger att det möjligen kan ha funnits ett tankställe vid en fd maskinhall som ligger söder om exploateringsområdet, inom markområdet för golfklubben. Vid inventeringen har det inte framkommit uppgifter om någon verksamhet inom parkområdet förutom fruktodling, som enligt beställaren främst fanns inom den södra respektive norra delen av parkområdet. Biodling har under en period förekommit i den södra delen av parkområdet. 3.3 TÄNKBARA FÖRORENINGSKÄLLOR Baserat på resultat från inventeringen, intryck vid platsbesök samt erfarenheter av miljöundersökningar inom områden med liknande verksamheter/aktiviteter bedöms de främsta tänkbara föroreningskällorna vara följande: Spill och läckage av föroreningar (främst petroleumämnen och metaller) vid den fd verkstaden Spill och läckage av föroreningar (petroleumämnen, metaller och PAH) från byggmaterial och rivningsrester samt tidigare skräphögar inom gårdsplanen Spill och läckage av drivmedel vid eventuellt tankställe Därutöver kan det finnas risk för markföroreningar (främst metaller och PAH) om förorenade fyllnadsmassor har använts vid utfyllnad inom undersökningsområdet. Om kemiska bekämpningsmedel har använts vid fruktodlingsverksamheten finns risk för bekämpningsmedelsrester, främst i de ytliga jordlagren inom odlingsområdena. 3.4 PROVTAGNINGSPLAN Inför undersökningen upprättades en provtagningsplan utifrån inventeringsresultat och planerad markanvändning inom undersökningsområdet. I tabell 1 redovisas motiv till placering av provpunkter. Tabell 1. Redovisning av motiv till placering av provpunkter. Provpunkt T1 - T4 Motiv Kontrollera ev spill/läckage av drivmedel från lantbruksmaskiner, samt av föroreningar (främst metaller, petroleumämnen och PAH) från bygg- och rivningsmaterial inom upplagsområden inom gårdsplanen. Bedöma föroreningsgrad inom markområde för planerade bostadshus inom gårdsplanen. T9 Kontrollera ev spill och läckage av föroreningar vid det fd verkstaden samt av ev föroreningsspridning från en fd oljetank norr om provpunkten. T5, T7, T10 Bedöma föroreningsgraden i mark som planeras för grönområde. T6, T8, T11, T12 Bedöma föroreningsgraden i mark som planeras för bostadshus/parkering inom parkområdet. I punkt T6 och T12 bedöma ev påverkan av bekämpningsmedelsrester från tiden för fruktodling. 3.5 FÄLTUNDERSÖKNINGAR OCH FÄLTMÄTNINGAR Undersökningen genomfördes den 29 november 2016, och utfördes av Christer Olovsson (Fältgeotekniker, Tyréns) och (Miljögeotekniker, Tyréns). Innan fältundersökningarna begärdes fysisk kabelutsättning av ledningsägare inom undersökningsområdet. Uppdrag: , Flygeltofta Gård, Häljarp- Miljöteknisk markundersökning Beställare: Emrahus AB O:\MAL\274081\MG\=Arbetsarea=\Rapport\Slutrapport docx 7(13)

8 Fältundersökningen utfördes enligt Tyréns interna rutiner och i tillämpliga delar enligt SGF:s fälthandbok för undersökning av förorenade områden (SGF rapport 2:2013). Det innebär att krav ställs på dokumentation, rengöring, provtagning och provhantering. De utförda fältundersökningar och fältmätningar har omfattat följande: Skruvborrning i 12 undersökningspunkter (punkt T1-T12) med borrbandvagn ned till som mest 2 meter under markytan med jordprovtagning Inmätning och avvägning av samtliga provtagningspunkter Fältmätning av metaller på samtliga uttagna jordprov (53 st) med XRF-instrument Fältmätning av lättflyktiga kolväten på samtliga uttagna jordprov (53 st) med PIDinstrument Lägen för provtagningspunkter framgår av bilaga 1. Provtagningen av jord utfördes med en 1-meters provtagningsskruv monterad på bandvagn (Geotech 604 HM). I provtagningspunkterna uttogs totalt 53 jordprov i diffusionstäta påsar. Provtagningsnivåerna delades in efter materialsammansättning eller färg- och luktindikationer. Som mest uttogs jordprov med ca 0,8 meters mäktighet. I provpunkt T1 installerades ett grundvattenrör (PEH 50 mm, 3 m varav 1 m filter) i syfte för att vid behov kunna göra grundvattenprovtagning. Jordlagerföljder och provtagningsdjup noterades tillsammans med färg, lukt samt eventuella andra iakttagelser, se bilaga 2. Proverna förvarades mörkt och kallt under fältundersökningen och under transport till laboratoriet. Fältmätningen av halten lättflyktiga kolväten i jordens porluft utfördes med hjälp av en fotojoniseringsdetektor (PID) av fabrikat Mini Rae Mätningen utfördes på jordprov i diffusionstät påse. Fältmätning med avseende på metaller (bly, arsenik, zink och koppar) utfördes på samtliga uttagna jordprover med ett XRF-instrument av fabrikat Niton XL3t. XRF-mätningarna utfördes en gång per jordprov i cirka 90 sekunder, direkt på prov i påse. Båda fältmätningsmetoderna utfördes för att få en indikation på eventuella föroreningshalter inför urval av prover för laboratorieanalys. Resultat av fältmätningarna redovisas i bilaga 2. Samtliga provtagningspunkter mättes in med GNSS. Inmätning av markytans höjd utfördes med noggrannhetskrav enligt mätklass B. Inmätningen skedde i höjdsystem RH 2000 samt i plan i Sweref , med hjälp av mätutrustning av typen Trimble Geo XR LABORATORIEANALYSER Urval av jordprover för laboratorieanalys baseras på resultat av fältmätningar och fältintryck, samt utifrån tidigare verksamheter och bedömda tänkbara föroreningskällor. Utförda laboratorieanalyser på jordprov framgår av tabell 2. Tabell 2. Antal och utförda laboratorieanalyser på jordprov. Metaller (10 st inkl. Hg) PAH BTEX, alifater, aromater DDT inkl. nedbrytningsprodukter 11 st 10 st 2 st 2 st Laboratorieanalyserna utfördes med ackrediterade analysmetoder av Eurofins Environment Testing Sweden AB. I bilaga 3 har laboratorieanalysresultaten sammanställs för metaller, PAH, BTEX, alifater och aromater tillsammans med Naturvårdsverkets generella riktvärden. I kapitel 5.3 redovisas resultat av utförda analyser med avseende på DDT inklusive nedbrytningsprodukter. Laboratorieanalysrapporter, i vilka analysmetod för respektive ämne/ämnesgrupp framgår, återfinns i bilaga 4. Uppdrag: , Flygeltofta Gård, Häljarp- Miljöteknisk markundersökning Beställare: Emrahus AB O:\MAL\274081\MG\=Arbetsarea=\Rapport\Slutrapport docx 8(13)

9 4 RIKTVÄRDEN Riktvärden är ett hjälpmedel för utvärdering av förorenade områden och indikerar föroreningsnivåer som inte innebär oacceptabla risker för människor och miljö. För markföroreningar har Naturvårdsverket tagit fram generella riktvärden för två typer av markanvändning, Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM), (Naturvårdsverket, 2009 rev 2016). Beroende på hur vissa utvalda skyddsobjekt beaktas kan riktvärden för KM eller MKM användas, se tabell 3. Tabell 3. Kriterier för bedömning av val av generella riktvärden för mark (Naturvårdsverket, 2009). Skyddsobjekt KM MKM Människor som vistas på området Heltidsvistelse Deltidsvistelse Markmiljön på området Skydd av markens ekologiska Begränsat skydd av markens funktion ekologiska funktion Grundvatten Grundvatten inom och intill Grundvatten 200 m nedströms området skyddas området skyddas Ytvatten Skydd av ytvatten, skydd av Skydd av ytvatten, skydd av vattenlevande, organismer vattenlevande, organismer Eftersom området planeras för bostadsbyggnation bedöms för en inledande riskbedömning av föroreningssituationen Naturvårdverkets generella riktvärden för känslig markanvändning (KM) vara tillämpliga att använda vid jämförelse med uppmätta halter inom exploateringsområdet. 5 RESULTAT 5.1 JORDARTER OCH GRUNDVATTENFÖRHÅLLANDEN I delområdet kring gårdsplanen utgörs det ytliga jordlagret av fyllnadsmassor bestående av sand, grus, sten och mulljord, ställvis finns inslag av tegel i fyllningen. Fyllningen bedömdes ställvis som hård och med inslag av grovt material då svårigheter att nå borrningsdjup större än 0,7 meter noterades i provpunkt T3. Området underlagras av lermorän ner till borrningsdjup. Vid provpunkten T1 påträffades ett sandlager under lermoränen. I parkområdet på östra sidan om gården utgörs det översta jordlagret av mullhaltig sand och underlagras av omväxlande sand och/eller lermorän ner till borrningsdjup. Enligt SGUs jordartskarta utgörs den naturliga jordarten inom området av postglacial sand med ett närliggande område av moränlera. Grundvattenytans läge bedömdes vid undersökningen ligga cirka en meter under markytan. Grundvattnets flödesriktning bedöms utifrån topografin ha en dominerande flödesriktning mot väst/sydväst. Exempel på lagerföljder och inom undersökningsområdet förekommande fyllning och jordarter redovisas i figur 4. Fullständig redogörelse över fältklassade jordarter, fältanteckningar och borrningsdjup redovisas i bilaga 2. Uppdrag: , Flygeltofta Gård, Häljarp- Miljöteknisk markundersökning Beställare: Emrahus AB O:\MAL\274081\MG\=Arbetsarea=\Rapport\Slutrapport docx 9(13)

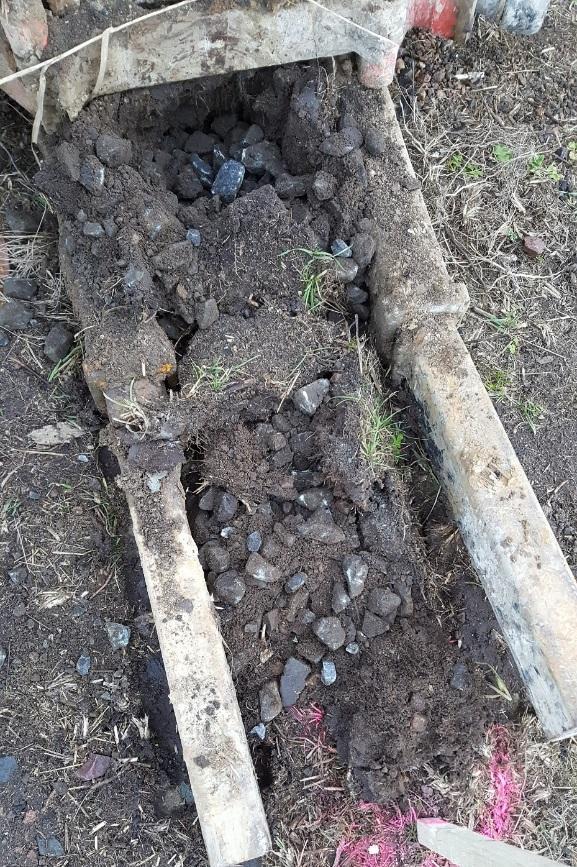

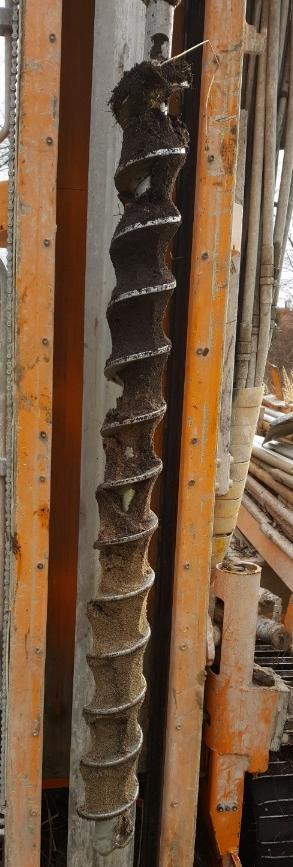

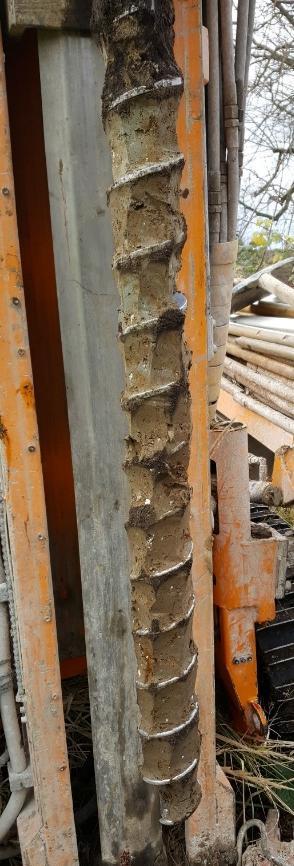

10 Figur 4. Foto från genomförd fältundersökning. Från vänster; 1) Ytlig fyllning (generellt 0-<1 m u my) kring södra delen av undersökningsområdet. 2) Ytlig mörkbrun mullhaltig sand (0-0,5 m u my) som underlagras av en brun sand (0,5-1,0 m u my). 3) Grå lermorän (1,0-2,0 m u my). 5.2 FÄLTINTRYCK OCH FÄLTMÄTNINGAR Vid fältarbetet noterades, förutom i ytligt jordlager (0-0,2 m u my) i provpunkt T2, inga avvikande egenskaper från lukt- och synintryck i jordlagren. Vid provpunkten T2 bedömdes det översta jordlagret utgöras av fyllning av kol. Resultat av utförda PID-mätningar har inte indikerat på förhöjda halter av lättflyktiga kolväten i jordlagren, se bilaga 2. Avvikande halter, det vill säga halter över 5 ppm, har påvisats i två jordprov T10 (0-0,6 m u my) och T11 (0-0,3 m u my). Resultat från utförda fältmätningar med XRF-instrument visar generellt på låga metallhalter i samtliga jordprov, förutom i ytliga jordlager i provpunkt T2 (0-0,2 m u my) där XRF-mätningarna indikerar på förhöjda metallhalter, se bilaga LABORATORIEANALYSER GÅRDSPLANEN Utförda laboratorieanalyser på jordprov inom gårdsplanen (provpunkt T1-T4 och T9) visar på halter av PAH H och barium som ligger över de generella riktvärdena för MKM i ytligt jordlager (0-0,2 m u my) i provpunkt T2. I samma jordprov uppmättes halter av PAH M och bly som ligger över riktvärdena för KM men under riktvärdena för MKM. I jordprov från provpunkt T9 (0,3-0,8 m u my) har halter av PAH M och PAH H över de generella riktvärdena för KM påvisats. Övriga laboratorieanalysresultat inom området kring gårdsplanen visar på halter som ligger under de generella riktvärdena för KM, se bilaga 3. Uppdrag: , Flygeltofta Gård, Häljarp- Miljöteknisk markundersökning Beställare: Emrahus AB O:\MAL\274081\MG\=Arbetsarea=\Rapport\Slutrapport docx 10(13)

11 PARKOMRÅDET Inom parkområdet (provpunkt T5-T8 samt T10-T12) påvisades i ett ytligt jordprov (0-0,3 m u my) i provpunkt T5 en halt av PAH H som ligger strax över det generella riktvärdet för KM, men tydligt under riktvärdet för MKM. Två jordprov är analyserades med avseende på förekomst av DDT inklusive nedbrytningsprodukter (DDE och DDD). Resultaten redovisas i tabell 4 och visar att spår av nedbrytningsprodukten DDE har påvisat i jordprov från provpunkt T6 (0-0,2 m u my), samt att övriga halter ligger under respektive rapporteringsgräns. Summahalten av DDT inklusive nedbrytningsprodukter ligger i de två analyserade jordproven under Naturvårdsverkets generella riktvärde för KM på 0,1 mg/kg TS. Tabell 4. Resultat av utförda laboratorieanalyser på två jordprov med avseende på förekomst av DDT och dess nedbrytningsprodukter (enhet mg/kg TS). Gällande genrella riktvärden för KM respektive MKM avser summan DDT, DDE och DDD. Riktvärdesgränser för KM och MKM motsvarar 0,1 mg/kg TS respektive 1,0 mg/kg TS. Ämne (mg/kg TS) T6 T12 0-0,2 m u my 0-0,5 m u my DDD, p,p - <0,010 <0,010 DDD-o,p <0,010 <0,010 DDE, p,p - 0,017 <0,010 DDE-o,p <0,010 <0,010 DDT, o,p - <0,010 <0,010 DDT, p,p - <0,010 <0,010 Övriga laboratorieanalysresultat utförda på jordprov inom parkområdet visar på halter som ligger under de generella riktvärdena för KM, se bilaga 3. 6 BEDÖMNING AV FÖRORENINGSSITUATIONEN GÅRDSPLANEN Inom gårdsplanen har i två av fem provpunkter halter av PAH, barium och/eller bly uppmätts i ytliga fyllnadslager - från markytan ner till ca 0,5-1 meter under markytan - i halter som ligger över Naturvårdverkets generella riktvärden. I ett ytligt prov (0-0,2 m u my) bestående av kol i provpunkt T2 uppmättes halter över de generella riktvärdena för MKM och påträffade föroreningar bedöms vara kopplade till kolfyllningen. Kolrester har endast påträffats i en provpunkt inom gårdsplanen. Detta tillsammans med att inga föroreningar över riktvärdena för KM har påvisats i jordlagret under fyllnadslagret med kol gör att föroreningsutbredningen bedöms vara begränsad i djup- och sidled. Det kan dock inte uteslutas att det inom gårdsplanen kan finnas fler ställvisa mindre markområden med fyllning av kol/aska/slagg i ytliga jordlager. I en provpunkt vid den fd verkstadsbyggnaden (punkt T9) påvisades i ytliga fyllnadslager halter av PAH över de generella riktvärdena för KM. Baserat på resultat från utförda undersökningar och inventeringsresultat bedöms risken som liten för att marken inom gårdsplanen är förorenade av större punktutsläpp, till exempel från utsläpp av drivmedel vid tankställe eller via föroreningsspridning från den fd oljetanken strax norr om undersökningsområdet. Den tidigare och nuvarande lagringen av byggnadsmaterial och rivningsrester inom gårdsplanen, samt den tidigare verksamheten vid den fd verkstadsbyggnaden, bedöms utgöra en risk för en diffus föroreningsspridning till marken inom gårdsplanen. Av gjorda undersökningar går det inte att avgränsa föroreningsutbredningen i sidled inom gårdsplanen. Baserat på undersökningsresultaten bedöms risken som liten för att jorden under fyllnadlagren, som finns ner till mellan ca 0,5 till 1 meter under markytan, är förorenade i halter över de generella riktvärdena för KM. Uppdrag: , Flygeltofta Gård, Häljarp- Miljöteknisk markundersökning Beställare: Emrahus AB O:\MAL\274081\MG\=Arbetsarea=\Rapport\Slutrapport docx 11(13)

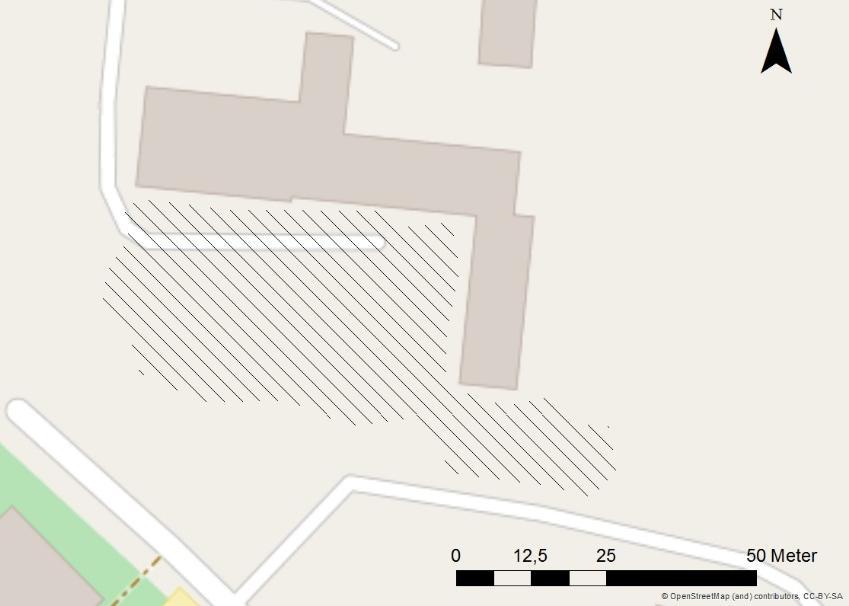

12 PARKOMRÅDET Baserat på resultat från inventeringen, fältmätningar och laboratorieanalyser samt fältintryck bedöms marken inom parkområdet generellt ha en låg föroreningsgrad med halter som ligger under Naturvårdsverkets generella riktvärden för KM. En förhöjd halt av PAH H, som ligger strax över riktvärdet för KM, uppmättes i ytligt jordlager bestående av fyllnadsmaterial intill en grusad gångväg (provpunkt T5). PAH-föroreningen bedöms vara kopplad till fyllnadsmaterial och bedöms ha en begränsad utbredning inom och intill gångvägen. 7 ÖVERSIKTLIG RISKBEDÖMNING OCH BEDÖMNING AV EFTERBEHANDLINGSBEHOV GÅRDSPLANEN Eftersom påträffade markföroreningar (främst PAH och bly) inom gårdsplanen finns i ytliga jordlager föreligger risk för exponering via direktkontakt och intag. Utifrån resultat från utförda undersökningar bedöms utbredningen av markföroreningar med halter över de generella riktvärdena för MKM vara mycket begränsad. Detta gör att med dagens markanvändning (upplag av byggnadsmaterial och rivningsrester samt gårdsplan) med visstidsvistelse, bedöms risken för negativa hälsoeffekter som liten vid en eventuell exponering. Inget efterbehandlingsbehov bedöms därför föreligga med nuvarande markanvändning. Vid en bostadsbyggnation ökar dock exponeringsrisken till följd av att vistelsetiden för människor ökar. I och med att vissa föroreningshalter i marken inom gårdsplanen ligger över Naturvårdverkets generella riktvärden för känslig markanvändning finns därför risk för negativa hälsoeffekter vid en exponering av förorenad jord. Inför en bostadsbyggnation bedöms det föreligga ett efterbehandlingsbehov av ytligt jordlager (generellt från markytan till 0,5-1 meter under markytan) inom delar av gårdsplanen. Utbredningen av markområde/markområden inom gårdsplanen som behöver efterbehandlas inför en bostadsbyggnation kan av gjorda undersökningar inte avgränsas. Troligen är marken under befintlig betongplatta inte förorenad i halter över de generella riktvärdena för KM. Baserat på undersökningsresultat i föreliggande rapport, samt erfarenheter av efterbehandlingsarbeten avseende markföroreningar inom platser med liknande verksamheter och föroreningssituation, bedöms erforderliga efterbehandlingsarbeten inte vara tekniskt komplicerade att genomföra. Detta innebär att föroreningssituationen inte hindrar exploateringsområdet för vidare planläggning för bostadsbyggnation. PARKOMRÅDET Med undantag av en halt, som ligger strax över riktvärdet för KM, av PAH H i ytligt jordprov vid befintlig gångväg ligger uppmätta halter i analyserade jordprov under de generella riktvärdena för KM inom parkområdet. Risken för negativa hälso- och miljöeffekter till följd av markföroreningar är därmed generellt liten inom parkområdet och inget efterbehandlingsbehov av förorenad jord bedöms föreligga med dagens markanvändning eller inför planerad bostadsbyggnation inom parkområdet. Den påträffade PAH-föroreningen bedöms vara kopplad till fyllnadsmaterial i och intill befintlig gångväg, som upptar en begränsad yta. PAH-föroreningen finns i ytligt jordlager vilket medför att det finns risk för exponering via direktkontakt och intag. Till följd av begränsad föroreningsutbredning är dock exponeringsrisken liten, och till följd av att den relativt låga halten av PAH H bedöms risken för negativa hälsoeffekter som liten vid en eventuell exponering. Uppdrag: , Flygeltofta Gård, Häljarp- Miljöteknisk markundersökning Beställare: Emrahus AB O:\MAL\274081\MG\=Arbetsarea=\Rapport\Slutrapport docx 12(13)

13 8 SLUTSATSER OCH REKOMMENDATIONER Med dagens markanvändning bedöms inget efterbehandlingsbehov med avseende på markföroreningar föreligga inom undersökt område. Inför planerad bostadsbyggnation bedöms inget efterbehandlingsbehov avseende markföroreningar föreligga inom den del av exploateringsområdet som ligger inom befintligt parkområde. I den södra delen av exploateringsområdet, inom området för gårdsplan med upplagsområden för byggnadsmaterial och rivningsrester, bedöms ett efterbehandlingsbehov föreligga inför en bostadsbyggnation. Omfattningen av erforderliga efterbehandlingsåtgärder inom gårdsplanen kan av gjorda undersökningar inte avgränsas. Resultaten tyder på att det är ytliga jordlager (fyllning från markytan ner till ca 0,5-1 meter under markytan) inom mindre delområden inom gårdsplanen som är förorenade i halter över Naturvårdsverkets generella riktvärden för KM. Hela exploateringsområdet bedöms som lämpligt för bostadsändamål förutsatt att föroreningshalter i marken inom gårdsplanen ligger under Naturvårdsverkets generella riktvärden för KM, eller andra av tillsynsmyndigheten godkända mätbara åtgärdsmål. För att bättre avgränsa föroreningsutbredning och bedöma efterbehandlingsbehov behöver, inför en bostadsbyggnation, en kompletterande miljöteknisk markundersökning utföras inom markområdet vid gårdsplanen. Av figur 5 framgår utbredning på markområde där föroreningssituationen bedöms behöva klarläggas bättre inför en bostadsbyggnation. Förslagsvis utförs den kompletterande miljötekniska markundersökningen med så kallad rutnätsprovtagning där undersökningsområdet delas in i rutor om ca 20*20 m. Inom respektive ruta görs 4-5 provpunkter ner tills ca 1-1,5 meter under markytan (ca 0,5 m under fyllning) och jordprov från respektive provnivå inom respektive ruta blandas till ett samlingsprov. Figur 5. Område som är skrafferat anger det markområde som föreslås för kompletterande miljöteknisk markundersökning vid en bostadsbyggnation. För att uppfylla upplysningsplikten enligt 10 kapitel Miljöbalken ska tillsynsmyndigheten informeras om föroreningssituationen inom aktuellt undersökningsområde. Jordmassor från gårdsplanen får inte transporteras bort från fastigheten utan tillsynsmyndighetens godkännande. Om efterbehandlingsåtgärder ska utföras ska detta anmälas till tillsynsmyndigheten innan efterbehandlingsarbetena påbörjas. Uppdrag: , Flygeltofta Gård, Häljarp- Miljöteknisk markundersökning Beställare: Emrahus AB O:\MAL\274081\MG\=Arbetsarea=\Rapport\Slutrapport docx 13(13)

14 SAXTORP 87:29 GA:30 87:31 87:32 Flygeltoftavägen 87:33 GA:30 GA:30 SAXTORP 87:23 1 SAXTORP 87: : Meters

15 Bilaga 2 1(3) Provtabell och resultat från XRF- och PID-mätningar Provtagningsmetod: Skruvprovtagning 1 XRF: Pb=bly, As=arsenik, Zn=zink, Cu=koppar, u d = under detektionsgräns Datum för provtagning: PID: mäter VOC=Volatile organic compunds, lättflyktiga kolväten Uppdrag: Flygeltofta gård, Häljarp - Miljöteknisk markundersökning Beställare: Emrahus AB Provpunkt Djup Jordart Anmärkning (t.ex. lukt, gvy) Laboratorieanalyser PID 2 Pb As Zn Cu VOC mg/kg mg/kg mg/kg mg/kg ppm T1 0-0,5 Svart Fyllning/Sten, Sand/ Hårt, två försök att gå ner. Me, PAH 25 u d < 5 0,5-1,0 Brun Fyllning/Sand, Grus, Mulljord/ 20 u d < 5 1,0-1,4 Grå Mellansand GVY ca 1,25 m u my 5 u d 8 u d < 5 1,4-1,8 Grå Lermorän 11 u d 34 u d < 5 1,8-2,0 Grå Mellansand u d u d 9 17 < 5 XRF 1 T2 0-0,2 Svart Fyllning/Kol/ Me, PAH < 5 0,2-0,5 Gråbrun Fyllning/Lera, Tegel/ 12 u d < 5 0,5-1,0 Gråbrun Lermorän Me, PAH 13 u d < 5 1,0-1,5 Gråbrun Lermorän 13 u d < 5 1,5-2,0 Gråbrun Lermorän 11 u d < 5 T3 0-0,5 Brun Fyllning/Sand, Grus, Tegel/ Hårt, 5 försök. Stopp kring cirka 0,7m, tegel på skruv. 16 u d < 5 0,5-1,0 Brun Fyllning/Sand, Grus, Tegel/ 10 u d 21 u d < 5 1,0-1,5 Grå Lermorän 15 u d 38 u d < 5 1,5-2,0 Grå Lermorän 5 u d < 5 T4 0-0,2 Svart Fyllning/Mulljord, Sand/ 21 u d < 5 0,2-0,5 Brun Fyllning/Sand, Mulljord, Lera/ 15 u d 26 u d < 5 Me, PAH 0,5-0,9 Brun Fyllning/Sand, Mulljord/ 11 u d 32 u d < 5 0,9-1,0 Grå Finsand 5 u d 17 u d < 5 1,0-1,2 Ljusbrun Sand GVY ca 1,0 m u my 5 u d 23 u d < 5 1,2-2,0 Grå sandig Lermorän <

16 Bilaga 2 2(3) Provtabell och resultat från XRF- och PID-mätningar Provtagningsmetod: Skruvprovtagning 1 XRF: Pb=bly, As=arsenik, Zn=zink, Cu=koppar, u d = under detektionsgräns Datum för provtagning: PID: mäter VOC=Volatile organic compunds, lättflyktiga kolväten Uppdrag: Flygeltofta gård, Häljarp - Miljöteknisk markundersökning Beställare: Emrahus AB Provpunkt Djup Jordart Anmärkning (t.ex. lukt, gvy) Laboratorieanalyser XRF 1 PID 2 Pb As Zn Cu VOC mg/kg mg/kg mg/kg mg/kg ppm T5 0-0,3 Brun Fyllning/Mulljord, Grus, Tegel/ Me, PAH < 5 0,3-0,5 Ljusbrun Fyllning/Mulljord, Sand/ 10 u d < 5 0,5-1,0 Gråbrun Sand 9 u d 15 u d < 5 1,0-1,5 Gråbrun Finsand GVY ca 1,0 m u my u d < 5 1,5-2,0 Gråbrun Finsand < 5 T6 0-0,2 Brun mullhaltig Sand 17 u d < 5 0,2-0,5 Ljusbrun mullhaltig Sand DDT 8 u d 18 u d < 5 0,5-1,0 Gråbrun Mellansand 7 u d 23 u d < 5 T7 0-0,4 Brunsvart mullhaltig Sand Me, PAH 22 u d 31 u d < 5 0,4-1,0 Gråbrun Sand 8 u d 16 u d < 5 1,0-1,5 Grå Lermorän < 5 1,5-2,0 Grå Lermorän 12 u d < 5 T8 0-0,5 Brunsvart mullhaltig Sand 18 u d 24 u d < 5 0,5-1,0 Gråbrun Mellansand Me, PAH 6 u d < 5 1,0-1,5 Gråbrun Mellansand GVY ca 1,0 m u my u d u d 11 u d < 5 1,5-2,0 Gråbrun Mellansand <

17 Bilaga 2 3(3) Provtabell och resultat från XRF- och PID-mätningar Provtagningsmetod: Skruvprovtagning 1 XRF: Pb=bly, As=arsenik, Zn=zink, Cu=koppar, u d = under detektionsgräns Datum för provtagning: PID: mäter VOC=Volatile organic compunds, lättflyktiga kolväten Uppdrag: Flygeltofta gård, Häljarp - Miljöteknisk markundersökning Beställare: Emrahus AB Provpunkt Djup Jordart Anmärkning (t.ex. lukt, gvy) Laboratorieanalyser XRF 1 PID 2 Pb As Zn Cu VOC mg/kg mg/kg mg/kg mg/kg ppm T9 0-0,3 Brun Fyllning/Mulljord, Grus/ 24 u d < 5 0,3-0,5 Brun Fyllning/Mulljord, Grus, Tegel/ < 5 Me, PAH, Olja 0,5-0,8 Brun Fyllning/Mulljord, Grus, Tegel/ < 5 0,8-1,0 Gråbrun något sandig Lermorän < 5 1,0-1,5 Gråbrun något sandig Lermorän < 5 1,5-2,0 Gråbrun något sandig Lermorän 14 u d < 5 T10 0-0,6 Brunsvart mullhaltig Sand Me, Olja 18 u d 122 u d 10 0,6-1,0 Gråbrun Sand u d < 5 T11 0-0,3 Brunsvart mullhaltig Sand Me, PAH 18 u d 23 u d 6 0,3-0,5 Brun Mellansand 9 u d 11 u d < 5 0,5-1,0 Gråbrun Lermorän 14 u d < 5 1,0-1,5 Gråbrun Lermorän 12 u d < 5 1,5-2,0 Gråbrun Lermorän < 5 T12 0-0,5 Brunsvart mullhaltig Sand Me, PAH, DDT 20 u d 26 u d < 5 0,5-1,0 Ljusbrun Mellansand u d u d 12 u d < 5 1,0-1,6 Grå Sand GVY ca 1,0 m u my 5 u d < 5 1,6-2,0 Grå Lermorän 11 u d <

18 274081, Flygeltofta gård, Häljarp - Miljöteknisk markundersökning Emrahus AB Bilaga 3 1(2) Laboratorieanalysresultat för jord Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). Rapport 5976 (2009, rev. 2016). Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM). Rapport 5976 (2009, rev. 2016). Jämförvärden Enhet KM MKM Provpunkt m u my T1 T2 T2 T4 T5 T7 T8 T9 T10 T11 T12 0-0,5 0-0,2 0,5-1,0 0,2-0,9 0-0,3 0-0,4 0,5-1,0 0,3-0,8 0-0,6 0-0,3 0-0,5 Torrsubstans % ,8 77,9 85,9 88,5 79,5 82, ,9 86,9 84,1 88 Bensen mg/kg TS 0,012 0,04 < 0,0035 < 0,0035 Toluen mg/kg TS < 0,10 < 0,10 Etylbensen mg/kg TS < 0,10 < 0,10 M/P/O-Xylen mg/kg TS < 0,10 < 0,10 Summa TEX mg/kg TS - - < 0,20 < 0,20 Alifater >C5-C8 mg/kg TS < 5,0 < 5,0 Alifater >C8-C10 mg/kg TS < 3,0 < 3,0 Alifater >C10-C12 mg/kg TS < 5,0 < 5,0 Alifater >C12-C16 mg/kg TS < 5,0 < 5,0 Alifater >C5-C16 mg/kg TS < 9,0 < 9,0 Alifater >C16-C35 mg/kg TS < 10 < 10 Aromater >C8-C10 mg/kg TS < 4,0 < 4,0 Aromater >C10-C16 mg/kg TS 3 15 < 0,90 < 0,90 Aromater >C16-C35 mg/kg TS ,8 < 0,50 PAH Cancerogena mg/kg TS - - 0,46 14 < 0,090 0,7 1,3 0,12 < 0,090 8,2 0,35 0,36 Naftalen mg/kg TS - - < 0,030 0,15 < 0,030 < 0,030 < 0,030 < 0,030 < 0,030 0,078 < 0,030 < 0,030 PAH Övriga mg/kg TS - - 0,53 16 < 0,14 0,74 1,7 0,19 < 0,14 9,1 0,38 0,47 PAH L mg/kg TS 3 15 < 0,045 0,33 < 0,045 < 0,045 0,062 < 0,045 < 0,045 0,26 < 0,045 < 0,045 PAH M mg/kg TS 3,5 20 0,42 13 < 0,075 0,64 1,5 0,13 < 0,075 7,7 0,3 0,37 PAH H mg/kg TS ,52 16 < 0,11 0,76 1,5 0,13 < 0,11 9,3 0,38 0,41

19 274081, Flygeltofta gård, Häljarp - Miljöteknisk markundersökning Emrahus AB Bilaga 3 2(2) Laboratorieanalysresultat för jord Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). Rapport 5976 (2009, rev. 2016). Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM). Rapport 5976 (2009, rev. 2016). Jämförvärden Enhet KM MKM Provpunkt m u my T1 T2 T2 T4 T5 T7 T8 T9 T10 T11 T12 0-0,5 0-0,2 0,5-1,0 0,2-0,9 0-0,3 0-0,4 0,5-1,0 0,3-0,8 0-0,6 0-0,3 0-0,5 Arsenik (As) mg/kg TS ,1 8 3 < 2,1 3,7 3,2 < 2,0 4,5 3,2 < 2,2 < 2,1 Barium (B mg/kg TS Bly (Pb) mg/kg TS , , Kadmium (Cd) mg/kg TS 0,8 12 < 0,20 0,49 < 0,20 0,2 0,42 0,37 < 0,20 0,26 0,3 0,23 0,25 Kobolt (Co) mg/kg TS ,1 6,1 2,4 2,5 2 1,4 3,9 1,9 1,7 4,7 Koppar (Cu) mg/kg TS ,3 7,9 16 9,7 < 0, ,4 6,7 10 Krom tot (Cr tot) mg/kg TS , ,3 7,2 5,1 Kvicksilver (Hg) mg/kg TS 0,25 2,5 0,016 0,034 0,015 0,031 0,06 0,036 < 0,010 0,035 0,037 0,034 < 0,011 Nickel (Ni) mg/kg TS ,7 7,3 6,7 3,1 11 4,9 4,8 4,7 Vanadin (V) mg/kg TS , Zink (Zn) mg/kg TS

20 Sid. 1 (25) : Flygeltofta gård, Häljarp - Miljöteknisk markundersökning - Laboratorieanalysrapport, jordprov sidor Tyréns AB Malmö Besök: Isbergs gata 15 Tel: Säte: Stockholm Org.nr:
