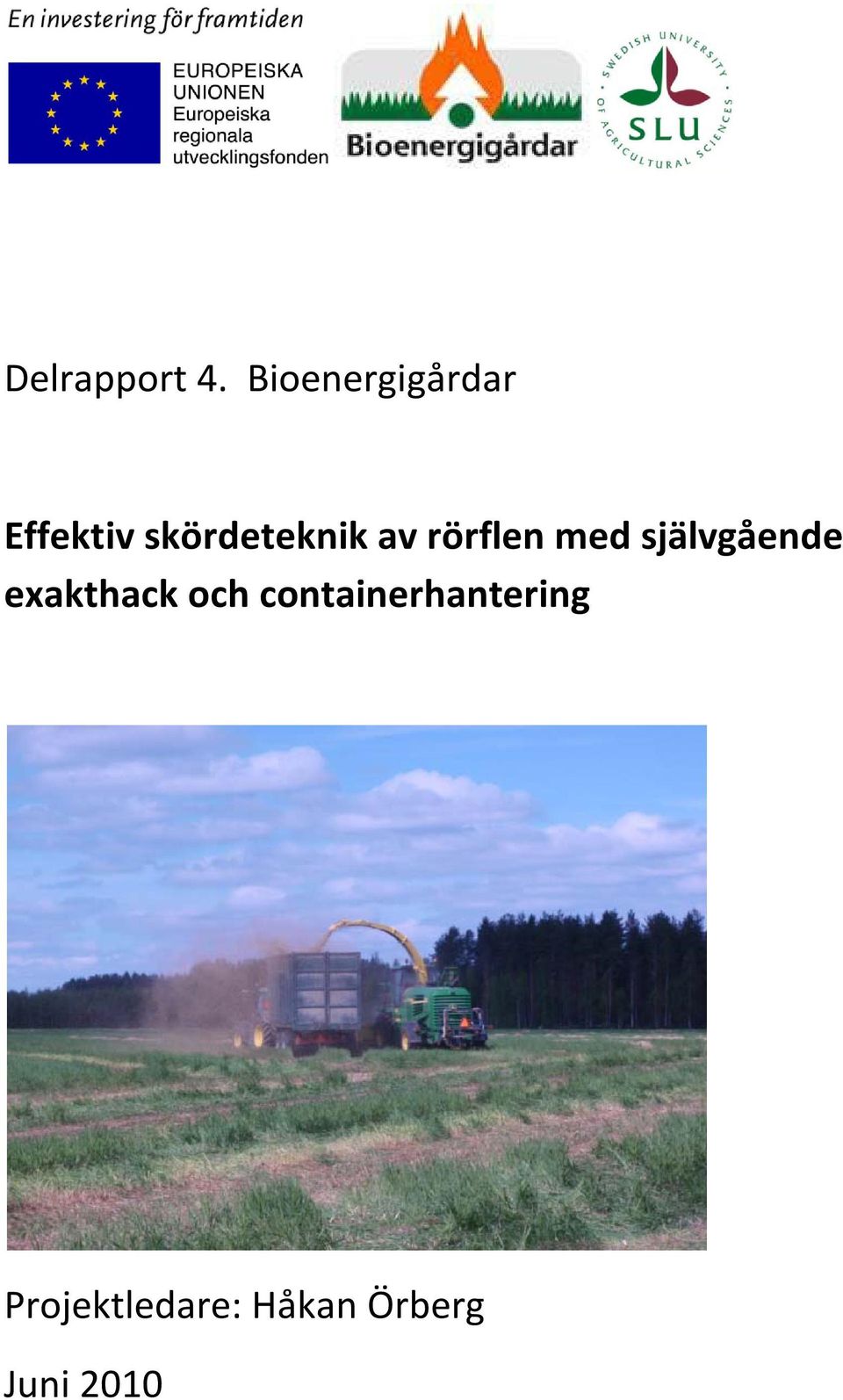

1 Delrapport 4. Bioenergigårdar Effektiv skördeteknik av rörflen med självgående exakthack och containerhantering Projektledare: Håkan Örberg Juni 2010

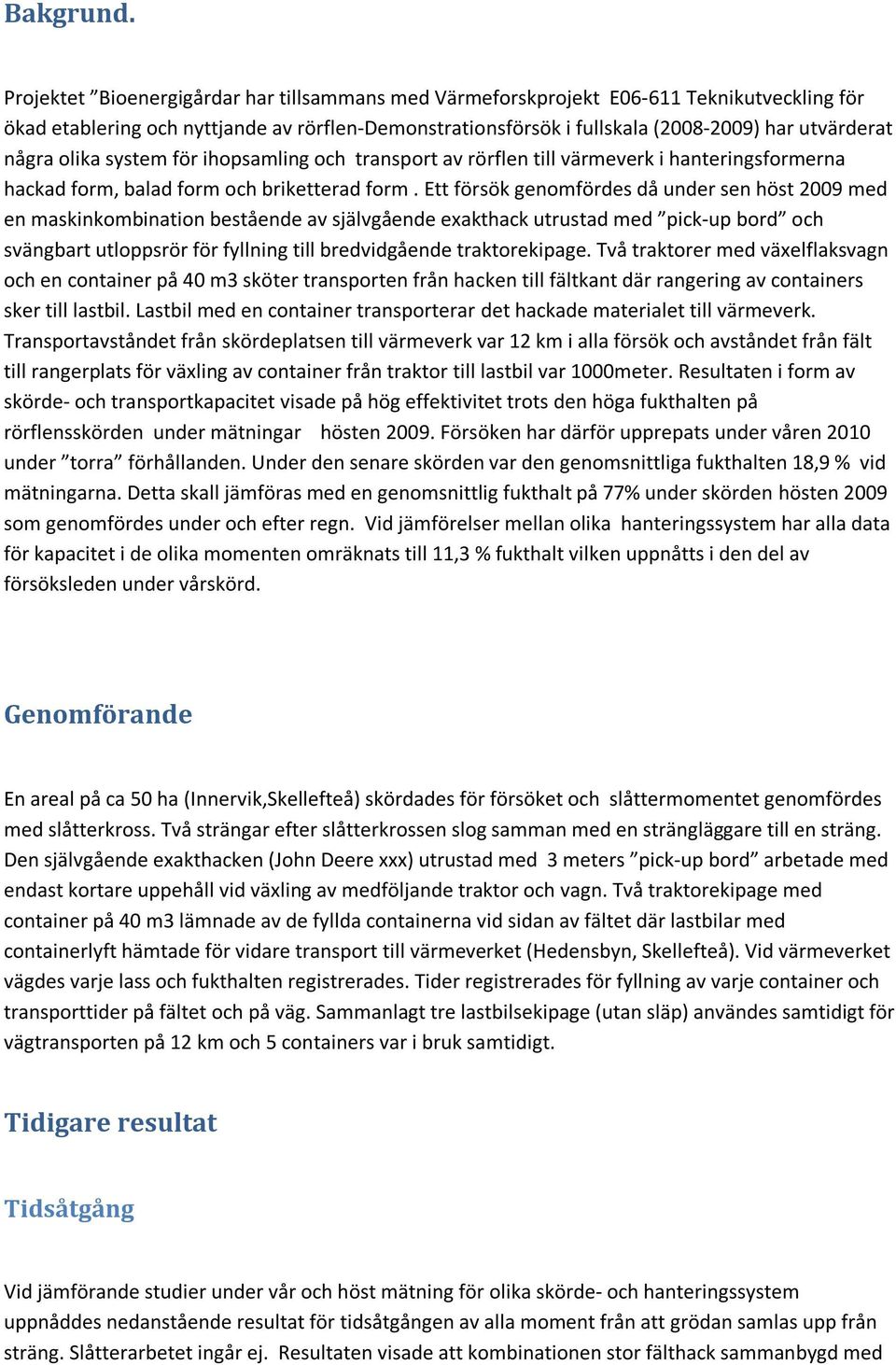

2 Bakgrund. Projektet Bioenergigårdar har tillsammans med Värmeforskprojekt E Teknikutveckling för ökad etablering och nyttjande av rörflen-demonstrationsförsök i fullskala ( ) har utvärderat några olika system för ihopsamling och transport av rörflen till värmeverk i hanteringsformerna hackad form, balad form och briketterad form. Ett försök genomfördes då under sen höst 2009 med en maskinkombination bestående av självgående exakthack utrustad med pick-up bord och svängbart utloppsrör för fyllning till bredvidgående traktorekipage. Två traktorer med växelflaksvagn och en container på 40 m3 sköter transporten från hacken till fältkant där rangering av containers sker till lastbil. Lastbil med en container transporterar det hackade materialet till värmeverk. Transportavståndet från skördeplatsen till värmeverk var 12 km i alla försök och avståndet från fält till rangerplats för växling av container från traktor till lastbil var 1000meter. Resultaten i form av skörde- och transportkapacitet visade på hög effektivitet trots den höga fukthalten på rörflensskörden under mätningar hösten Försöken har därför upprepats under våren 2010 under torra förhållanden. Under den senare skörden var den genomsnittliga fukthalten 18,9 % vid mätningarna. Detta skall jämföras med en genomsnittlig fukthalt på 77% under skörden hösten 2009 som genomfördes under och efter regn. Vid jämförelser mellan olika hanteringssystem har alla data för kapacitet i de olika momenten omräknats till 11,3 % fukthalt vilken uppnåtts i den del av försöksleden under vårskörd. Genomförande En areal på ca 50 ha (Innervik,Skellefteå) skördades för försöket och slåttermomentet genomfördes med slåtterkross. Två strängar efter slåtterkrossen slog samman med en strängläggare till en sträng. Den självgående exakthacken (John Deere xxx) utrustad med 3 meters pick-up bord arbetade med endast kortare uppehåll vid växling av medföljande traktor och vagn. Två traktorekipage med container på 40 m3 lämnade av de fyllda containerna vid sidan av fältet där lastbilar med containerlyft hämtade för vidare transport till värmeverket (Hedensbyn, Skellefteå). Vid värmeverket vägdes varje lass och fukthalten registrerades. Tider registrerades för fyllning av varje container och transporttider på fältet och på väg. Sammanlagt tre lastbilsekipage (utan släp) användes samtidigt för vägtransporten på 12 km och 5 containers var i bruk samtidigt. Tidigare resultat Tidsåtgång Vid jämförande studier under vår och höst mätning för olika skörde- och hanteringssystem uppnåddes nedanstående resultat för tidsåtgången av alla moment från att grödan samlas upp från sträng. Slåtterarbetet ingår ej. Resultaten visade att kombinationen stor fälthack sammanbygd med

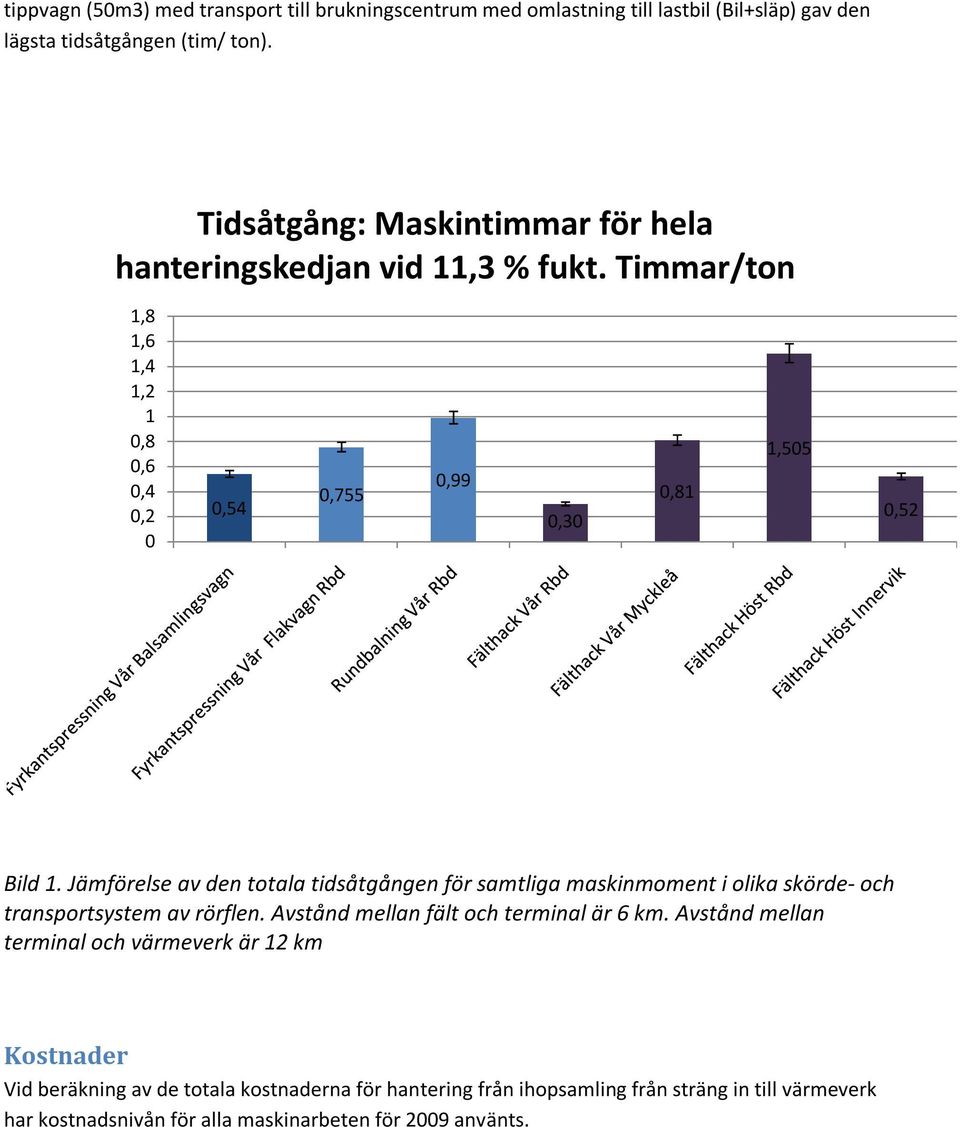

3 tippvagn (50m3) med transport till brukningscentrum med omlastning till lastbil (Bil+släp) gav den lägsta tidsåtgången (tim/ ton). Tidsåtgång: Maskintimmar för hela hanteringskedjan vid 11,3 % fukt. Timmar/ton 1,8 1,6 1,4 1,2 1 0,8 0,6 0,4 0,2 0 0,54 0,755 0,99 0,30 0,81 1,505 0,52 Bild 1. Jämförelse av den totala tidsåtgången för samtliga maskinmoment i olika skörde- och transportsystem av rörflen. Avstånd mellan fält och terminal är 6 km. Avstånd mellan terminal och värmeverk är 12 km Kostnader Vid beräkning av de totala kostnaderna för hantering från ihopsamling från sträng in till värmeverk har kostnadsnivån för alla maskinarbeten för 2009 använts.

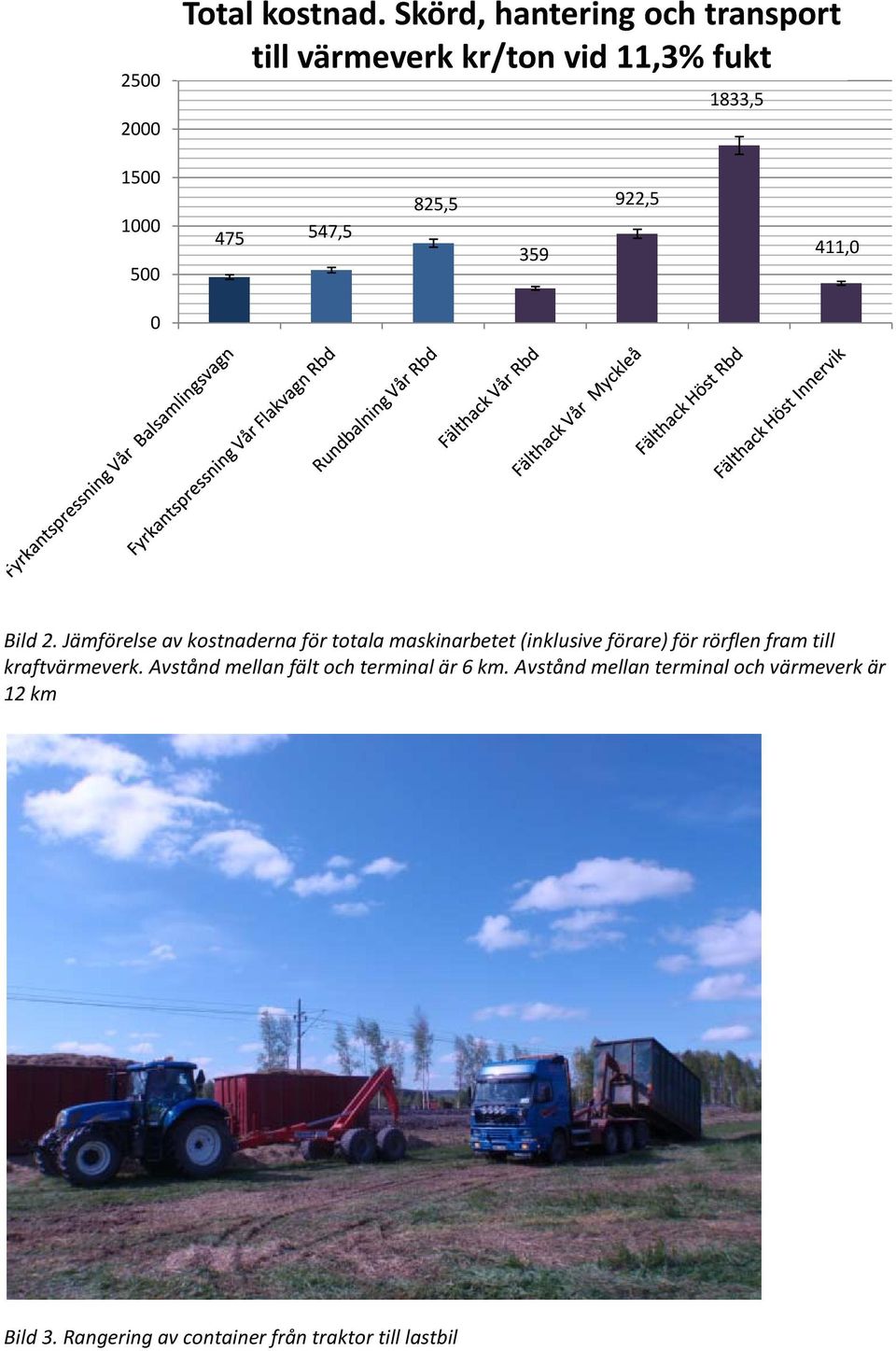

4 Total kostnad. Skörd, hantering och transport till värmeverk kr/ton vid 11,3% fukt 1833, ,5 825, ,5 411,0 0 Bild 2. Jämförelse av kostnaderna för totala maskinarbetet (inklusive förare) för rörflen fram till kraftvärmeverk. Avstånd mellan fält och terminal är 6 km. Avstånd mellan terminal och värmeverk är 12 km Bild 3. Rangering av container från traktor till lastbil

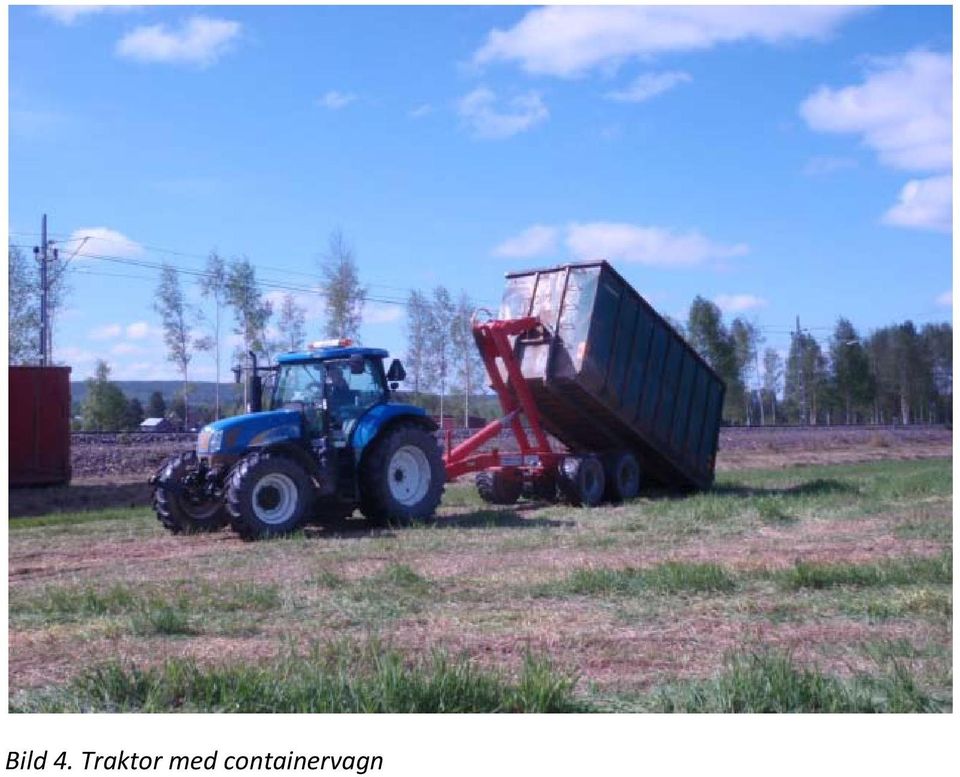

5 Bild 4. Traktor med containervagn

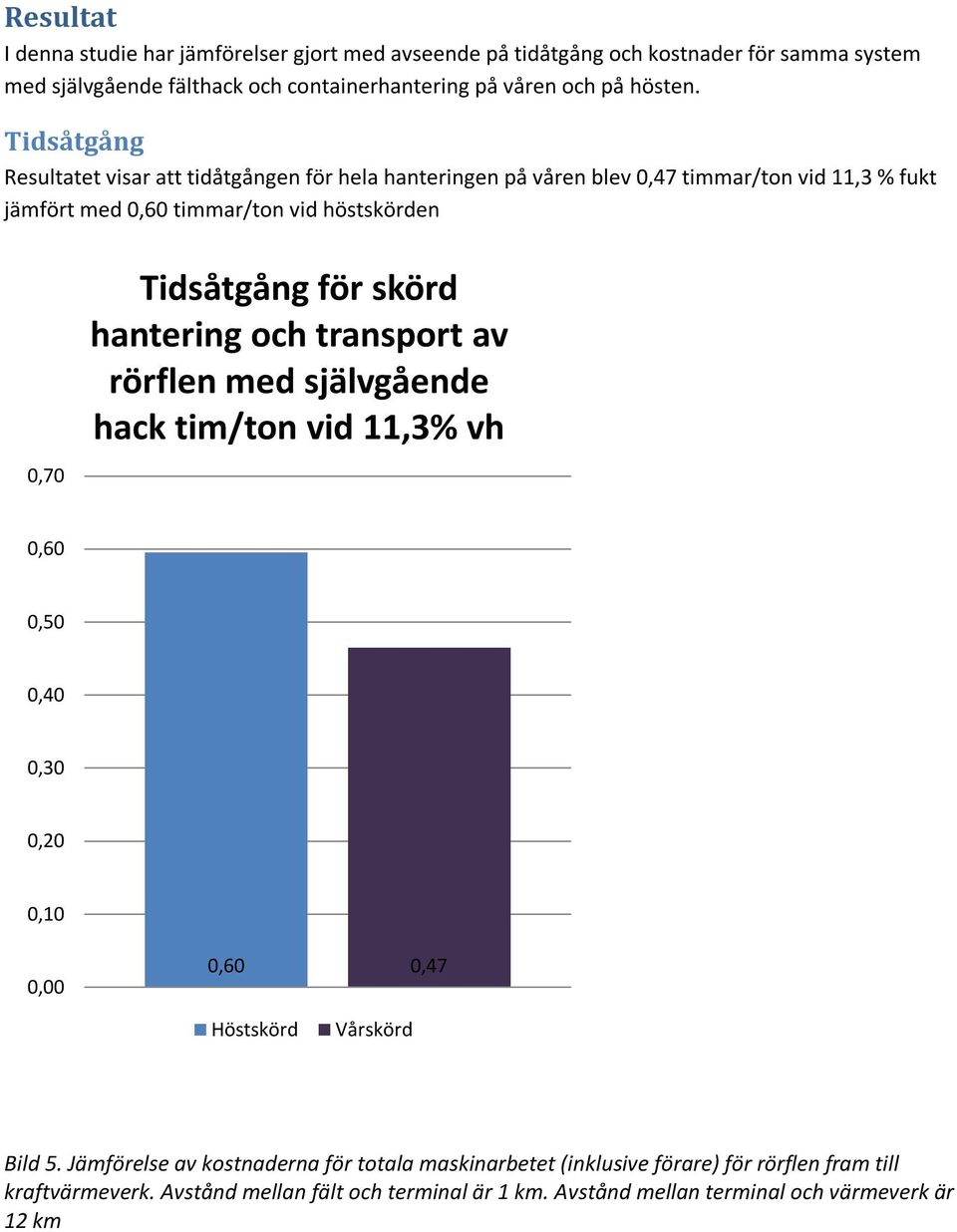

6 Resultat I denna studie har jämförelser gjort med avseende på tidåtgång och kostnader för samma system med självgående fälthack och containerhantering på våren och på hösten. Tidsåtgång Resultatet visar att tidåtgången för hela hanteringen på våren blev 0,47 timmar/ton vid 11,3 % fukt jämfört med 0,60 timmar/ton vid höstskörden 0,70 Tidsåtgång för skörd hantering och transport av rörflen med självgående hack tim/ton vid 11,3% vh 0,60 0,50 0,40 0,30 0,20 0,10 0,00 0,60 0,47 Höstskörd Vårskörd Bild 5. Jämförelse av kostnaderna för totala maskinarbetet (inklusive förare) för rörflen fram till kraftvärmeverk. Avstånd mellan fält och terminal är 1 km. Avstånd mellan terminal och värmeverk är 12 km

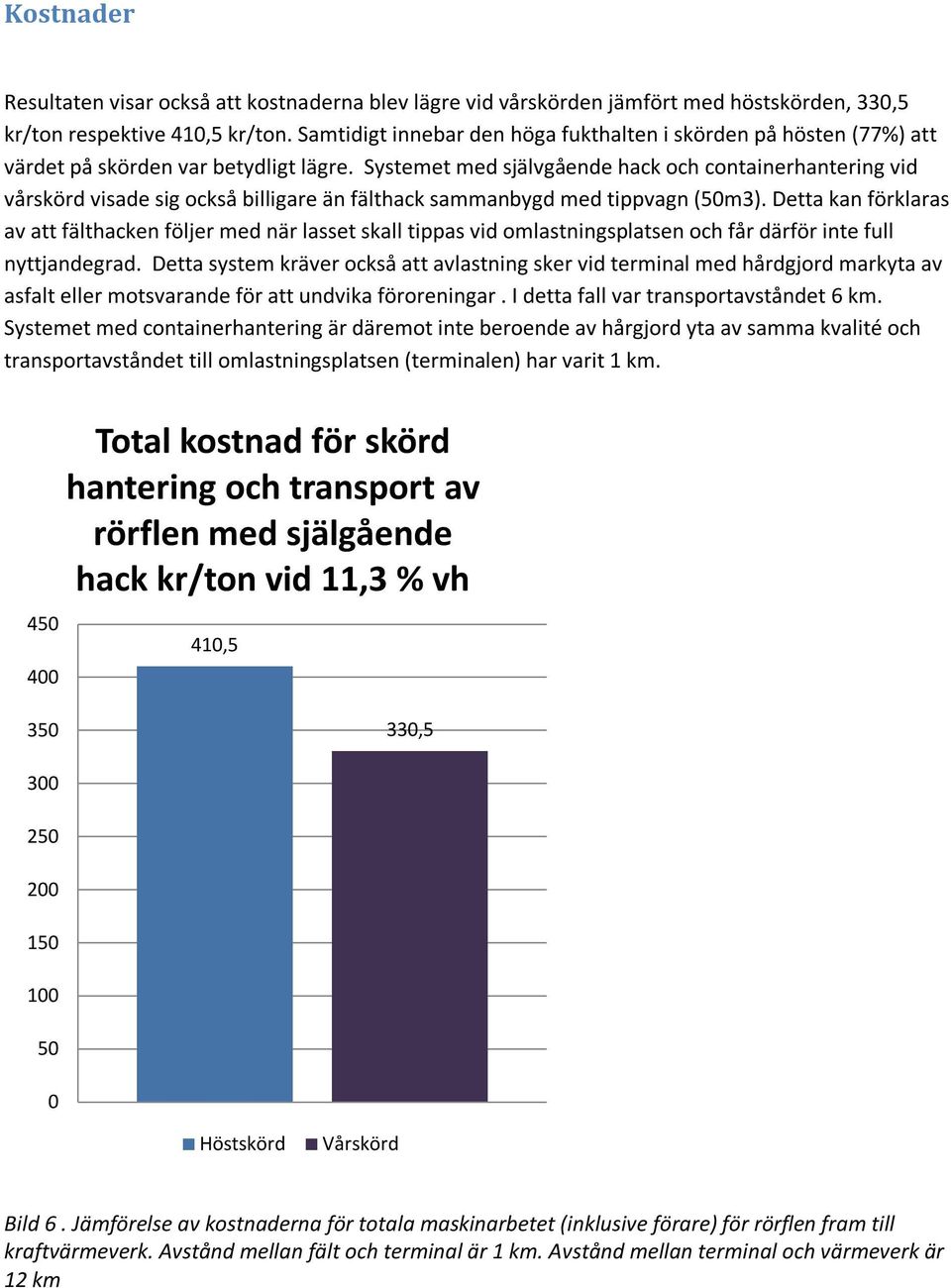

7 Kostnader Resultaten visar också att kostnaderna blev lägre vid vårskörden jämfört med höstskörden, 330,5 kr/ton respektive 410,5 kr/ton. Samtidigt innebar den höga fukthalten i skörden på hösten (77%) att värdet på skörden var betydligt lägre. Systemet med självgående hack och containerhantering vid vårskörd visade sig också billigare än fälthack sammanbygd med tippvagn (50m3). Detta kan förklaras av att fälthacken följer med när lasset skall tippas vid omlastningsplatsen och får därför inte full nyttjandegrad. Detta system kräver också att avlastning sker vid terminal med hårdgjord markyta av asfalt eller motsvarande för att undvika föroreningar. I detta fall var transportavståndet 6 km. Systemet med containerhantering är däremot inte beroende av hårgjord yta av samma kvalité och transportavståndet till omlastningsplatsen (terminalen) har varit 1 km Total kostnad för skörd hantering och transport av rörflen med själgående hack kr/ton vid 11,3 % vh 410, , Höstskörd Vårskörd Bild 6. Jämförelse av kostnaderna för totala maskinarbetet (inklusive förare) för rörflen fram till kraftvärmeverk. Avstånd mellan fält och terminal är 1 km. Avstånd mellan terminal och värmeverk är 12 km
