1 caeec710 Vinkelstödmur Programmet beräknar grundtryck och grundlaster i brott- och brukgränstillstånd för vinkelstödmurar. Det utför även stabilitetsberäkningar. Användarmanual Rev C Eurocode Software AB

2 caeec710 Vinkelstödmur Sidan 2(14) Innehållsförteckning 1 Inledning Teknisk beskrivning Instruktioner Arkiv Indata Geometri och laster Lastkombinationer Rapport Hjälp Ärende Licens Snabbknappar... 12

3 caeec710 Vinkelstödmur Sidan 3(14) 1 Inledning Programmet beräknar grundtryck och grundlaster för vinkelstödmurar i brott- och brukgränstillstånd samt stabilitet. Denna manual ger en kort beskrivning av programmet, hur det fungerar och instruktioner för hur programmet kan användas. 2 Teknisk beskrivning De laster som används i programmet, jordtryck och överlast, horisontellt och vertikalt, definieras enligt figuren nedan. Figur 2-1. Definition av laster

caeec710 Vinkelstödmur Sidan 4(14) 3 Instruktioner När programmet startas ser det som i Figur 3-1. Du kan antingen öppna en befintlig fil eller skapa en ny.

4 caeec710 Vinkelstödmur Sidan 4(14) 3 Instruktioner När programmet startas ser det som i Figur 3-1. Du kan antingen öppna en befintlig fil eller skapa en ny. All indata redigeras under fliken Indata, kapitel 3.2. Resultatet av beräkningen finns därefter tillgängligt under Rapport. För att enkelt komma igång med programmet kan du använda knappen Guiden (blå pil) eller följa instruktionerna i kapitel 3.2. Programmets funktioner beskrivs mer detaljerat i kapitlet nedan, flik för flik. Figur 3-1. Startskärm

3.2 Indata Figur 3-2. Arkiv Under fliken Indata anges geometri, laster och de lastkombinationer som beräknas.

5 caeec710 Vinkelstödmur Sidan 5(14) 3.1 Arkiv Under fliken Arkiv finns alternativen Öppna, Spara, Avsluta och Information, se Figur 3-2. Under information kan namn, position och beskrivning av projektet anges. Om namna och position på objektet anges redovisas detta även i rapporten. 3.2 Indata Figur 3-2. Arkiv Under fliken Indata anges geometri, laster och de lastkombinationer som beräknas. Här redigeras allt som krävs för beräkningarna Geometri och laster Här anges geometri och laster för vinkelstödmuren, se Figur 3-3. Geometri och laster. Figur 3-3. Geometri och laster

6 caeec710 Vinkelstödmur Sidan 6(14) Geometri [m] Huvudmått h b Figur 4 Ett överskikt för vinkelstödmurs geometri vinkelstödmurens höjd vinkelstödmurens bredd Mur t ök t uk stödmurens tjocklek, överkant stödmurens tjocklek, underkant Bottenplatta b tass t vk t hk bredd på bottenplattans tass tjocklek på bottenplattans tass, vänsterkant tjocklek på bottenplattans tass, högerkant Grundläggning L d stödmurens längd (används för att beräkna bärförmågan inverkan av fundamentets utbredning enligt allmänna bärighetsformeln) grundläggningens djup (används för att beräkna bärförmågans inverkan av grundläggningsnivå enligt allmänna bärighetsformeln)

7 caeec710 Vinkelstödmur Sidan 7(14) Laster k0 vilojordtryckskoefficient för laster Grundvattennivå anges positiv nedåt från underkant bottenplatta Överlast k0 q vilojordtryckskoefficient för överlast överlast Tunghet [kn/m 3 ] Betong betongens tunghet Fyllning över gvy under gvy fyllningens tunghet över grundvattenytan fyllningens tunghet under grundvattenytan Grundläggning Dim. friktionsvinkel dimensionerande friktionsvinkel

caeec710 Vinkelstödmur Sidan 8(14) 3.2.2 Lastkombinationer I detta formulär, se Figur 3-5, anges lastkombinationerna med lastkoefficienter.

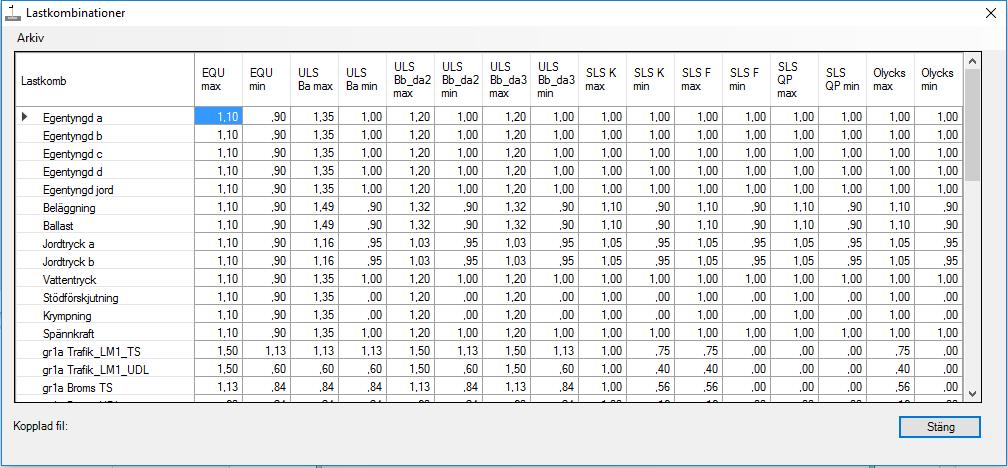

8 caeec710 Vinkelstödmur Sidan 8(14) Lastkombinationer I detta formulär, se Figur 3-5, anges lastkombinationerna med lastkoefficienter. Värden på koefficienterna finns alltså inte lagrade från början utan anges av användaren i en tabell som sedan läses in i programmet. Tabellen lagras i en separat fil som användaren skapar i Excel. Formatet på denna fil ska vara en semikolonseparerad ; fil av filtypen skv. För att läsa in Excelfilen till Lastkombinationer går du in under Arkiv -> Koppla lastkombinationsfil. Figur 3-5. Lastkombinationer

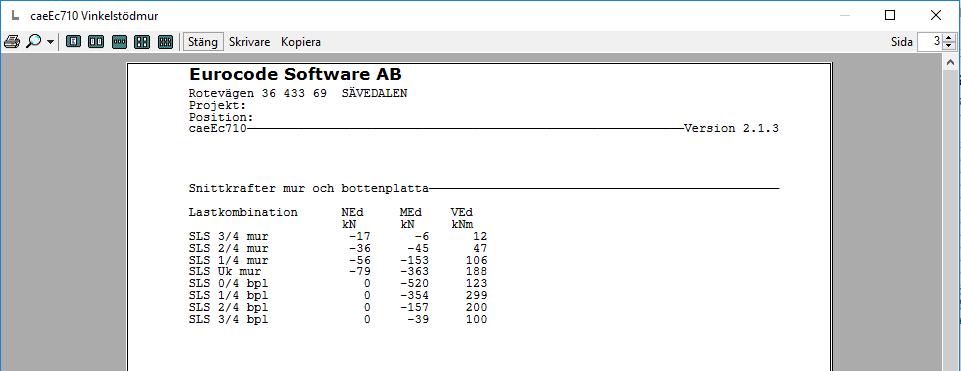

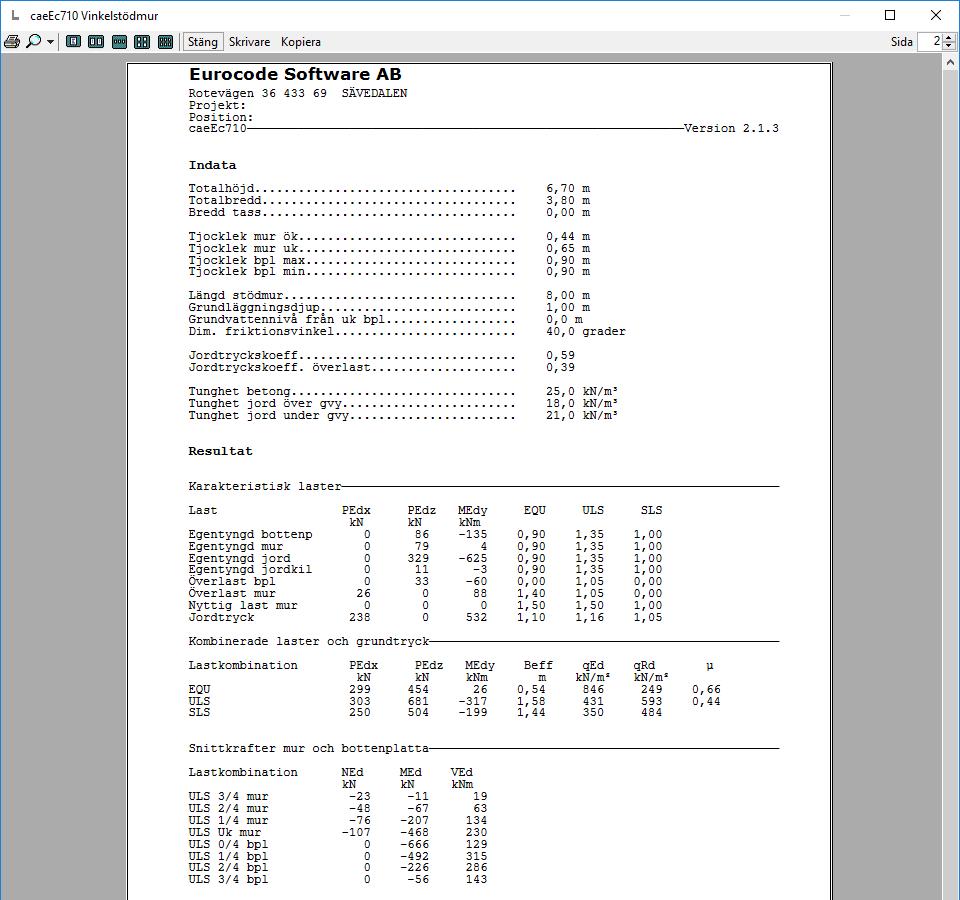

9 caeec710 Vinkelstödmur Sidan 9(14) 3.3 Rapport Under Rapport kan du välja att skriva ut ett flertal olika rapporter, dessa visas nedan. Det finns dels en rapport som redovisar all indata och resultat, dels tre stycken kortare som visar någon enskild del. Du kan välja att skriva ut eller klippa ut alla rapporter när du tittat på dem. Här visas de indata som använts i beräkningarna, grundtrycket för brott- och bruksgränstillstånd samt statisk jämvikt dessutom vinkelstödmuren Rapport

10 caeec710 Vinkelstödmur Sidan 10(14) Figur 7 Rapport

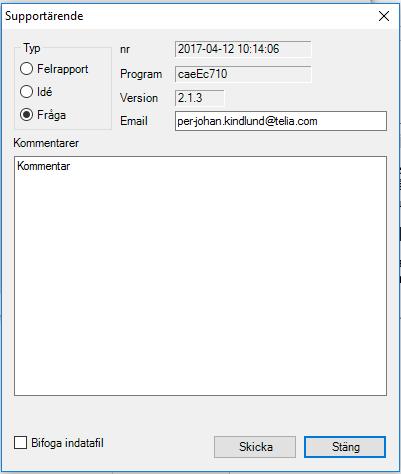

caeec710 Vinkelstödmur Sidan 11(14) 3.4 Hjälp Under Hjälp i menyn finner du en kortare beskrivning Om programmet caeec710 Vinkelstödmur. 3.4.1 Ärende För Ärende till Eurocode Software AB som kan gälla felrapport, idé eller någon fråga som uppkommer när du arbetar med caeec710.

11 caeec710 Vinkelstödmur Sidan 11(14) 3.4 Hjälp Under Hjälp i menyn finner du en kortare beskrivning Om programmet caeec710 Vinkelstödmur Ärende För Ärende till Eurocode Software AB som kan gälla felrapport, idé eller någon fråga som uppkommer när du arbetar med caeec710. Ange din E-post adress och bifoga indatafil vilket ger ett snabbare och bättre svar Ärende Mycket rekommendera att kunderna kan öppna användamanula under knappen Hjälp. Knappen är koppla till en internet länk som sedan öppnas en pdf-fil som handla all om instruktions till programmet.

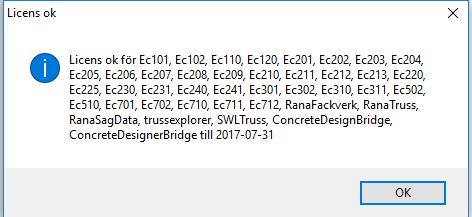

caeec710 Vinkelstödmur Sidan 12(14) 3.4.2 Licens Det är väldigt enkelt att uppdatera licens till programmet, mata in ditt giltiga kundnummer och sedan trycker på knappen Uppdatera.

För kunderna som hade redan en licens nummer och vill förnya sitt giltiga datum, genom att trycka på knappen Kontrollera. 3.

12 caeec710 Vinkelstödmur Sidan 12(14) Licens Det är väldigt enkelt att uppdatera licens till programmet, mata in ditt giltiga kundnummer och sedan trycker på knappen Uppdatera. Programmet kommer meddelar dig vilka program du har tillgång till och hur länge gäller. För kunderna som hade redan en licens nummer och vill förnya sitt giltiga datum, genom att trycka på knappen Kontrollera. 3.5 Snabbknappar I startfönstret finns ett antal knappar som beskrivs nedan: Nya indata Öppna indatafil Spara indatafil Guiden guidar dig igenom programmet Skriv ut Kopierar resultat av lastkombineringen till klippbordet. Resultatet kan därefter enkelt klippas in till exempelvis Excel och ConcreteDesign Bridge med hjälp av Ctrl+V för att sedan plottas.

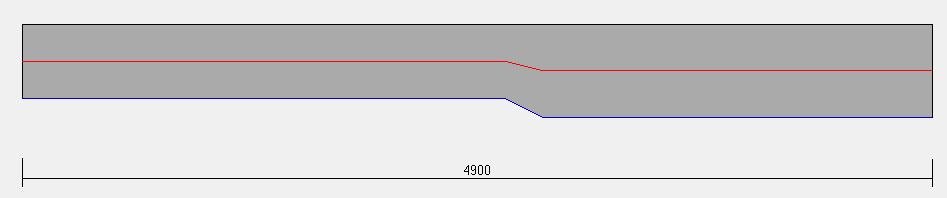

ConcreteDesign Bridge: Muren är till vänster och bottenplattan till

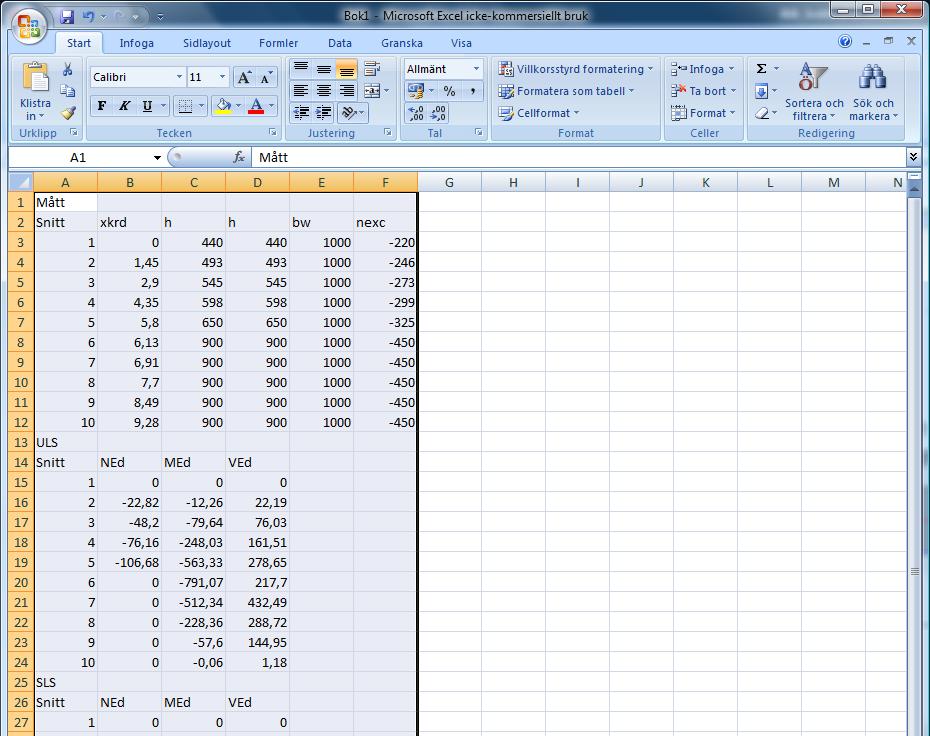

13 caeec710 Vinkelstödmur Sidan 13(14) Figur 3-9. Kopierat från klippbordet till Microsoft Excel Figur ConcreteDesign Bridge: Muren är till vänster och bottenplattan till höger i figuren Momentdiagrammet kan sedan fås med hjälp av programmet ConcreteDesign Bridge, se Figur 3-11.

14 caeec710 Vinkelstödmur Sidan 14(14) Figur Momentdiagram [knm/m]
