Rympålgrupp lastkombinering
|
|
- Roger Eklund
- för 4 år sedan
- Visningar:
Transkript
1 caeec702 Rympålgrupp lastkombinering på hur man kan använda sig av programmen caeec102, caeec701 och caeec702 vid beräkning av pålkrafter för en pålgrupp Rev A Eurocode Software AB
2 Rympålgrupp lastkombinering Sidan 2(16) 1 Allmänt Beräkningsexempel rympålgrupp Geometri Lasteffekt Lastkombinationer caeec201 Lastkombinering grundläggning Lager och mått Lasteffekt Lastkombinationer Överföring rymdpålgrupp caeec701 Rympålgrupp Laster Resultat caeec702 Rympålgrupp lastkombinering Lasteffekt Lastkombinationer Beräkna pålkrafter Resultat Jämförelse Mellanresultat Pålkrafter C:\Programdokumentation\\caeEc702 Rev_A.doc
3 Rympålgrupp lastkombinering Sidan 3(16) 1 Allmänt Detta dokument visar hur programmen caeec201 Lastkombinering grundläggning, caeec701 Rympålgrupp och caeec702 Rympålgrupp lastkombinering kan användas för att beräkna pålkrafter. I kapitel 3 används program caeec201 och caeec701 för att beräkna pålkrafterna. I kapitel 4 används program caeec702 för att beräkna pålkrafterna. I båda dessa exempel används lasteffekt och lastkombinationer från kapitel 2. En jämförelse mellan beräkningarna är gjord i kapitel 5. C:\Programdokumentation\\caeEc702 Rev_A.doc

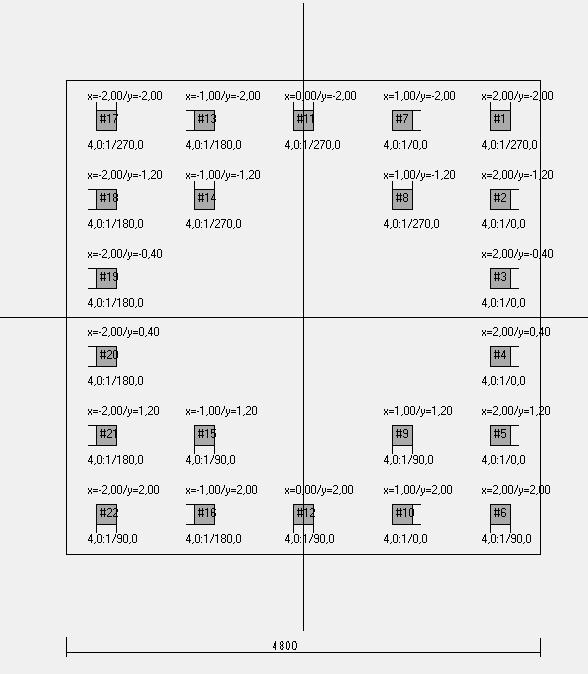

4 2 Beräkningsexempel rympålgrupp 2.1 Geometri Rympålgrupp lastkombinering Sidan 4(16) C:\Programdokumentation\\caeEc702 Rev_A.doc
5 Rympålgrupp lastkombinering Sidan 5(16) 2.2 Lasteffekt C:\Programdokumentation\\caeEc702 Rev_A.doc
6 2.3 Lastkombinationer Rympålgrupp lastkombinering Sidan 6(16) C:\Programdokumentation\\caeEc702 Rev_A.doc

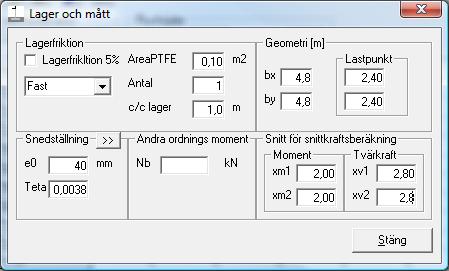

7 Rympålgrupp lastkombinering Sidan 7(16) 3 caeec201 Lastkombinering grundläggning 3.1 Lager och mått 3.2 Lasteffekt Crt+V Kopiera lasteffekt från Excel via klippbordet C:\Programdokumentation\\caeEc702 Rev_A.doc
8 3.3 Lastkombinationer Rympålgrupp lastkombinering Sidan 8(16) 3.4 Överföring rymdpålgrupp Kopiera krafterna till klippbordet, för att kopiera in till Rympåprogrammet. C:\Programdokumentation\\caeEc702 Rev_A.doc
9 3.5 caeec701 Rympålgrupp Laster Rympålgrupp lastkombinering Sidan 9(16) Crt+V Kopiera krafterna från klippbordet C:\Programdokumentation\\caeEc702 Rev_A.doc
10 Rympålgrupp lastkombinering Sidan 10(16) 3.6 Resultat C:\Programdokumentation\\caeEc702 Rev_A.doc
11 Rympålgrupp lastkombinering Sidan 11(16) 4 caeec702 Rympålgrupp lastkombinering 4.1 Lasteffekt Crt+V Kopiera lasteffekt från Excel via klippbordet 4.2 Lastkombinationer C:\Programdokumentation\\caeEc702 Rev_A.doc

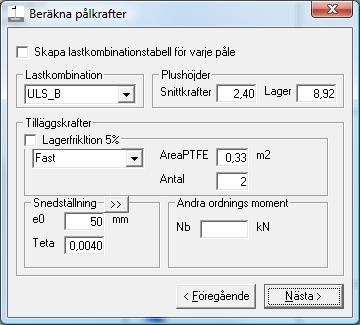

12 4.3 Beräkna pålkrafter Rympålgrupp lastkombinering Sidan 12(16) C:\Programdokumentation\\caeEc702 Rev_A.doc

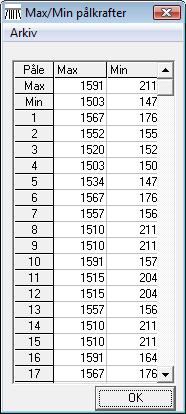

13 Rympålgrupp lastkombinering Sidan 13(16) 4.4 Resultat C:\Programdokumentation\\caeEc702 Rev_A.doc
14 Rympålgrupp lastkombinering Sidan 14(16) 5 Jämförelse caeec702 Rympålgrupp caeec701 Rympålgrupp Jämförelse Påle Max Min Påle Max Min Max Min C:\Programdokumentation\\caeEc702 Rev_A.doc

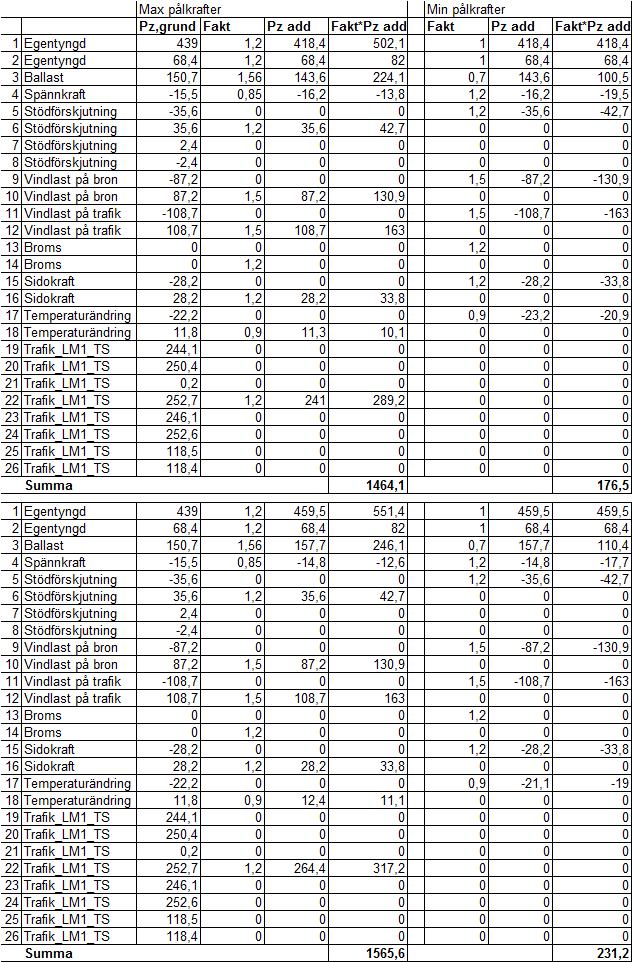

15 Rympålgrupp lastkombinering Sidan 15(16) 6 Mellanresultat C:\Programdokumentation\\caeEc702 Rev_A.doc
16 Rympålgrupp lastkombinering Sidan 16(16) Programmet gör fyra kombinationer för att hitta rätt riktning för tilläggskrafter av friktion, snedställning och andra ordningens effekter. Pz,grund Pålkrafter enligt kapitel 6.1 Fakt Lastkombinationsfaktor se kapitel 2.3 Pz add Pz,grund plus tillägg för snedställning 6.1 Pålkrafter Utskrift av pålkrafter för respektive last i kapitel 2.2 från programmet caeec702 Rympålgrupp lastkombinering. Utskrift krafter Kraft... Moment... Påle Last Vx Vy Vmax N Mx My Mmax T nr nr kn kn kn kn knm knm knm knm min max C:\Programdokumentation\\caeEc702 Rev_A.doc
