1 PM sidor, 4 bilagor Akustikverkstan AB, Fabriksgatan 4, Lidköping, tel mikael.norgren@akustikverkstan.se Direkt: +46(0) TRAFIKBULLERUTREDNING KV. MUNIN I SKARA 1. UPPDRAGSGIVARE, Samhällsbyggnadskontoret, Trädgårdsgatan 2, Skara Kontaktperson: Tobias Gunnarsson, tel UPPDRAGSBESKRIVNING Akustikverkstan har fått i uppdrag av, genom Tobias Gunnarsson, att beräkna förväntade trafikbullernivåer vid kv. Munin i Skara dels utan bostadsfastigheter dels med ett förslag på bostadsfastigheter tillhandahållet av. Kv. Munin är beläget i direkt anslutning till Skaraborgsgatan och Sven Hofsgatan. Prognosticerat trafikflöde på Skaraborgsgatan och Sven Hofsgatan har erhållits från Skara kommun och finns redovisat i figur BESKRIVNING AV BULLERSITUATIONEN Beräkning av förväntade trafikbullernivåer vid kv. Munin har utförts i enlighet med gällande beräkningsmodeller, d v s enligt metoden beskriven i Vägtrafikbuller - Nordisk beräkningsmodell (Naturvårdsverkets rapport 4653) för vägtrafikbuller. Beräkningsnoggrannheten bedöms ligga inom intervallet +/- 1 db(a). Beräkningsresultat för situationen med trafik enligt nedan visas i Bilaga 1-4 enligt: 1. L Aeq24h 1,5 m över mark utan bostadsfastigheter 2. Maximalnivå L AFmax 1,5 m över mark utan bostadsfastigheter 3. L Aeq24h 1,5 m över mark med bostadsfastigheter enligt förslag från 4. Maximalnivå L AFmax 1,5 m över mark med bostadsfastigheter enligt förslag från Skara kommun I bullerkartorna i bilagorna visas dels ljudnivåerna som ISO-linjer på angiven höjd över marken och dels som fasadnivåer i olika punkter. Siffrorna på fasaderna är den högsta nivån som beräknats för den aktuella punkten oberoende av våningsplan. Ljudnivåerna är frifältsvärden, d v s utan reflexer i den egna fasaden helt i enlighet med standarden. I figur 1 presenteras kv. Munin utan bostadsfastigheter samt med föreslagna bostadsfastigheter enligt. 1

Kv. Munin A C A Bostadsfastigheter enligt förslag från Figur 1: Kv.

Skaraborgsgatan överskrids kraftigt (ur SS 252 67:2004 Ljudklassning av utrymmen i byggnader - Bostäder). Då fastigheten kv.

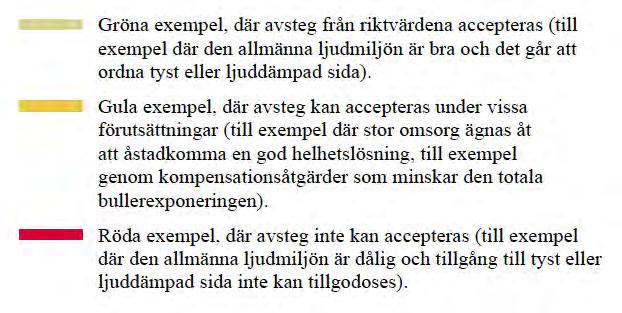

I denna skrift har bedömningar om ljudmiljön runt bostäder inneburit en uppdelning i gröna, gula och röda exempel (se nedan).

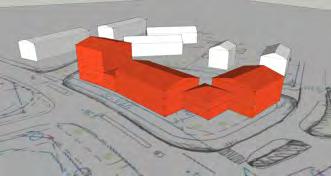

2 Kv. Munin A C A Bostadsfastigheter enligt förslag från Figur 1: Kv. Munin med och utan Bostadsfastigheter Ljudnivåerna på de föreslagna byggnadernas fasader överskrider delvis riktvärdena gällande trafikbullernivåer vid bostäder, fasaderna som vetter mot Skaraborgsgatan överskrids kraftigt (ur SS :2004 Ljudklassning av utrymmen i byggnader - Bostäder). Då fastigheten kv. Munin har ett mycket centralt läge i Skara bör vissa byggnader på fastigheten vara möjliga att hantera som avstegsfall som det används i Boverkets Allmänna råd 2008:1, Buller i planeringen. I denna skrift har bedömningar om ljudmiljön runt bostäder inneburit en uppdelning i gröna, gula och röda exempel (se nedan). Avsikten med dessa exempel är att ge en bild av hur olika vanligt förekommande problem och företeelser kan behandlas såsom exempelvis avsteg från riktvärdena i bullerutsatta områden. I figur 1 presenteras hur de olika byggnaderna på kv. Munin klassificeras enligt färgkoderna i de olika exemplen från Boverkets Allmänna råd 2008:1 som visas ovan. Denna klassificering kan sammanfattas som följer: Bostäder bör ej inhysas i flygeln närmast hörnbyggnaden lokaliserad mellan de två trevåningsbyggnaderna. Denna byggnad kan istället användas till annan mindre bullerkänslig verksamhet såsom kontor och butiker. Resterande delar av byggnaderna kan användas till bostäder. Där överskridande av riktvärdena vid fasad sker skall det gå att åstadkomma en tyst sida (högst L eq24h = 45 db(a) vid fasad) t.ex. mot gård som i det aktuella fallet. Även 70 db(a) maximalnivå gäller för att uppfylla tysta sidan. Balkonger/uteplatser förläggs mot tyst sida alternativt två balkonger, en mot tyst sida samt en mot bullrig sida. Minst hälften av bostadsrummen bör förläggas mot tyst sida. Hög fasadisolering ljudklass B enligt svensk standard bör uppfyllas inomhus. Mikael Norgren Civilingenjör i Akustik 2

3 B1 Skala 1 : 1194 LAeq24h 1,5 m över mark Beräknande ekvivalenta utan bostadsfastigheter 3 BILAGA 1: PM1-B1, EKVIVALENTNIVÅER LAEQ24H, UTAN

4 BILAGA 2: PM1-B2, MAXIMALNIVÅER L AFMAX, UTAN 4

5 B2 Skala 1 : 993 LAFmax 1,5 m över mark Beräknande maximala utan bostadsfastigheter 5

6 B3 Skala 1 : 993 LAeq24h 1,5 m över mark Beräknande ekvivalenta med bostadsfastigheter 6 BILAGA 3: PM1-B3, EKVIVALENTNIVÅER LAEQ24H, MED

7 B4 Skala 1 : 1022 LAFmax 1,5 m över mark Beräknande maximala med bostadsfastigheter 7 BILAGA 4: PM1-B4, MAXIMALNIVÅER LAFMAX, MED
