1 MILJÖFÖRVALTNINGEN MILJÖSTRATEGISKA AVDELNINGEN H+ Helsingborg Mer nytta från avlopp och avfall - tre rör ut i H+ Oceanpiren Uthålliga kommuner i Skåne juni 2017 Länsstyrelsen i Skåne Jens Gille Sida 1

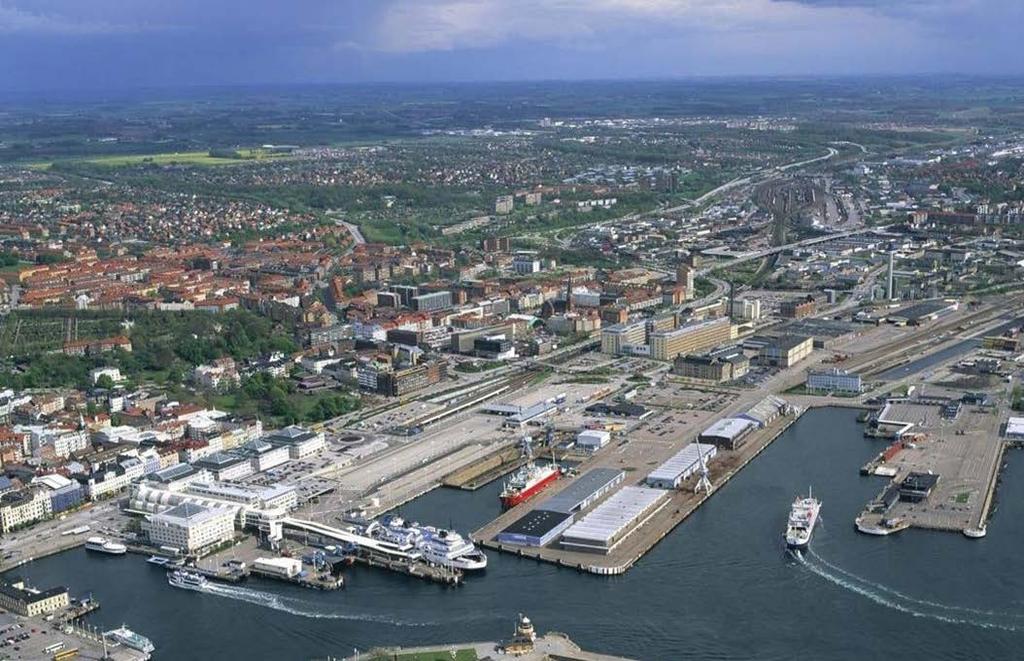

2 H+ är största stadförnyelseprojektet i Helsingborg i modern tid Sida 2

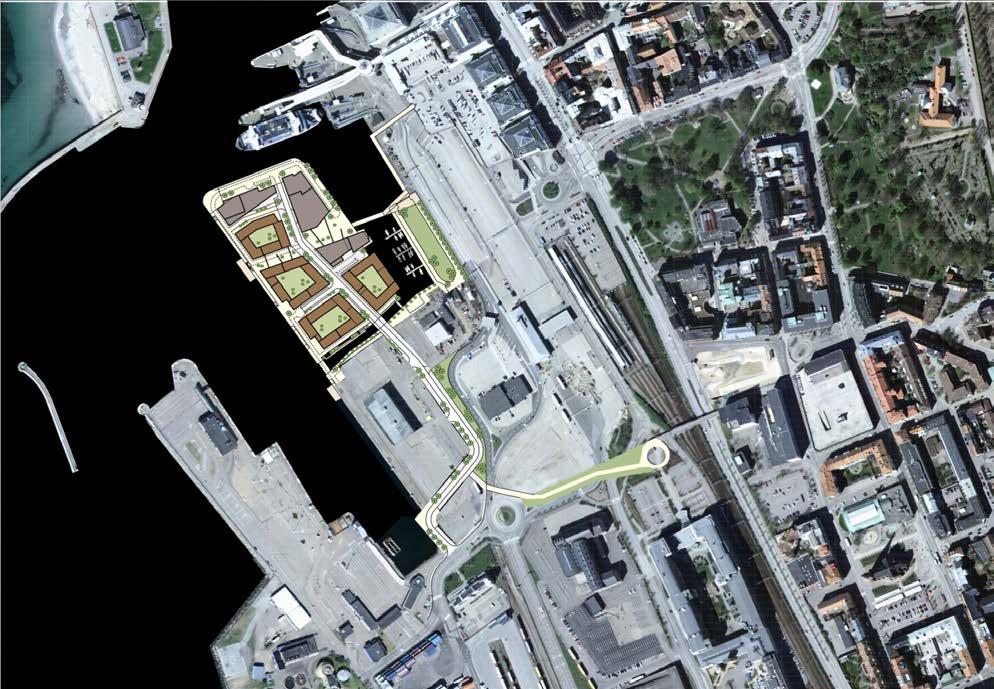

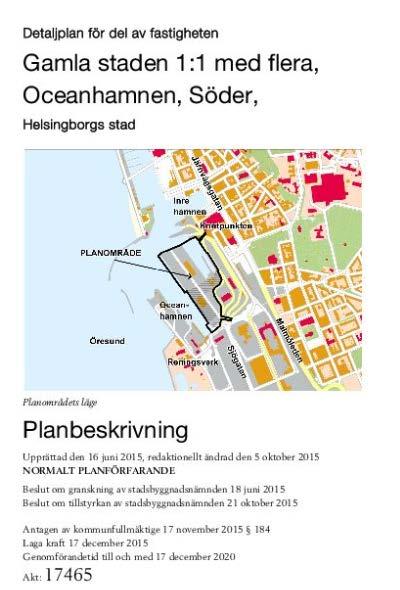

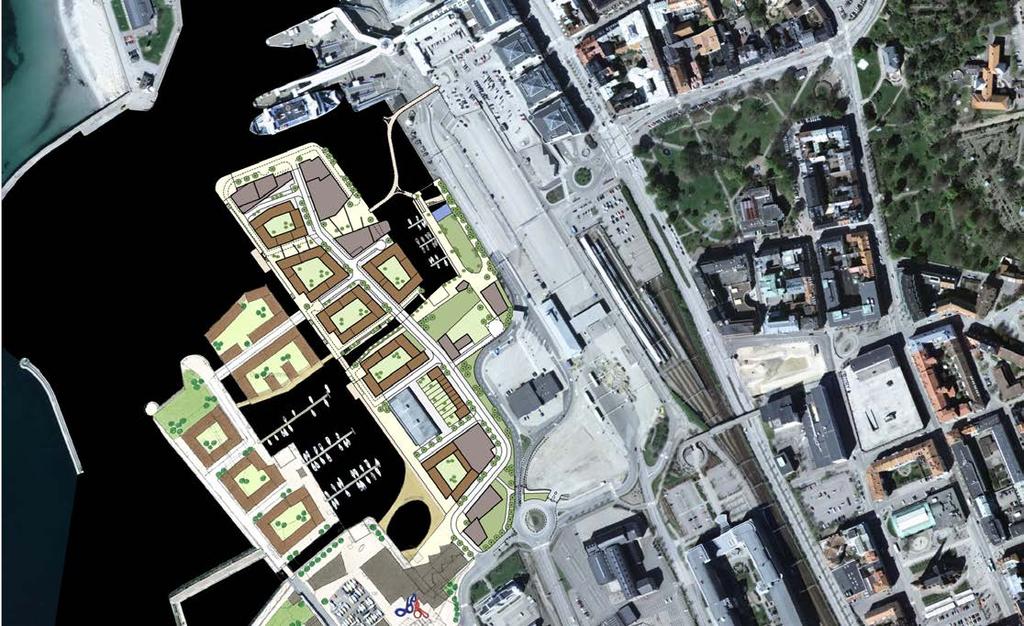

3 Oceanhamnen, detaljplan 1 Här börjar vi bygga Sida 3

4 Oceanhamnen, detaljplan 2 Nästa steg bostäder och förskola Sida 4

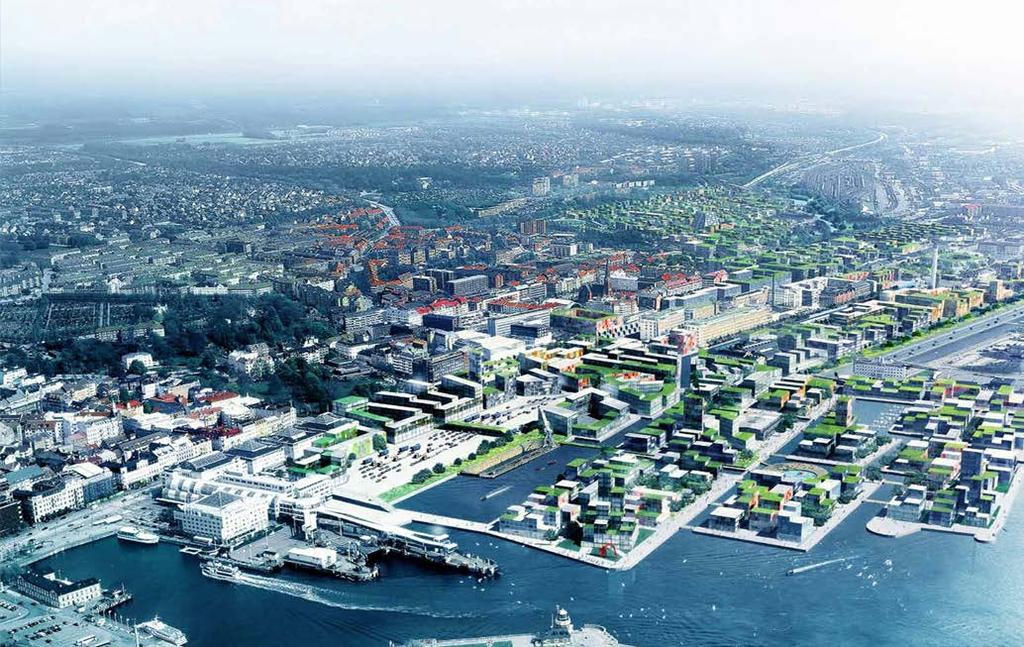

5 Oceanhamnen Den färdiga stadsdelen Sida 5

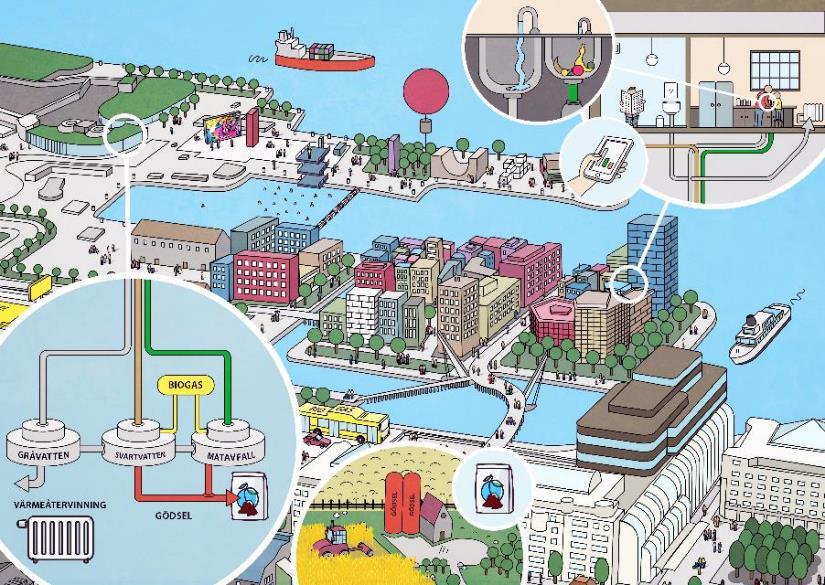

6 TRE RÖR UT Lund University / Water and Environmental Engineering / /

7 Kretslopp Nya systemet sluter kretsloppen och skapar framtidens stad Sida 7

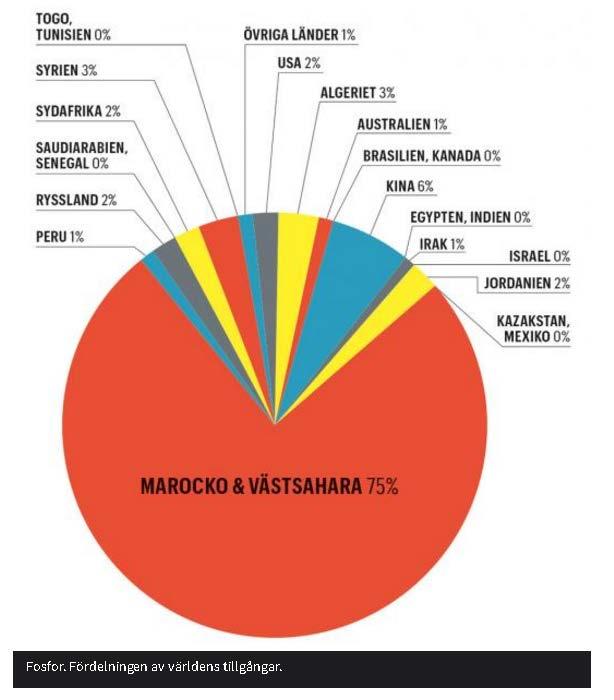

8 Fosfor och kväve cirkuleras inte - planetära gränser överskrids Sida 8

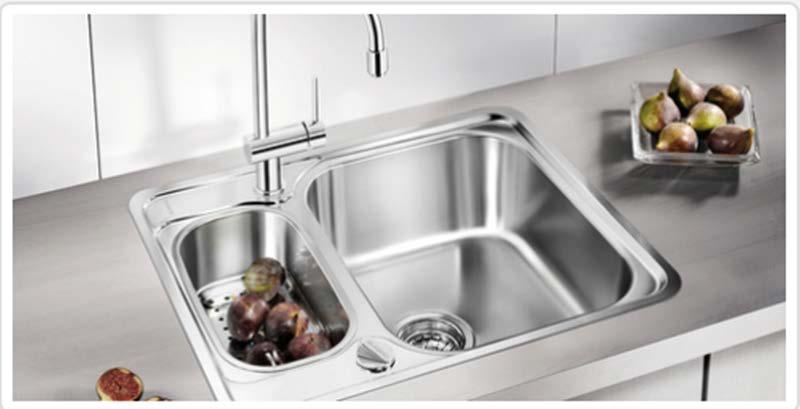

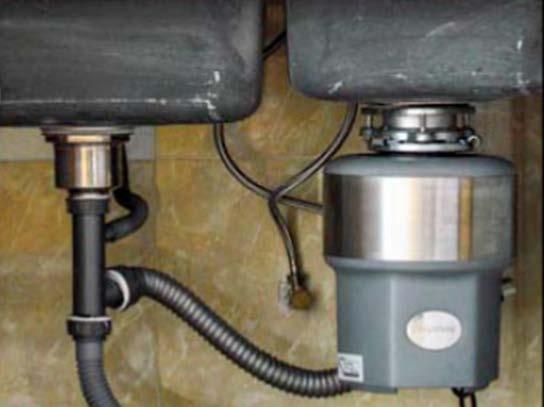

9 Avfallskvarn i köket Bekvämt och enkelt Ingen oro för läckande påsar Minskad lukt i köket Renare miljörum Mer matavfall samlas in Sida 9

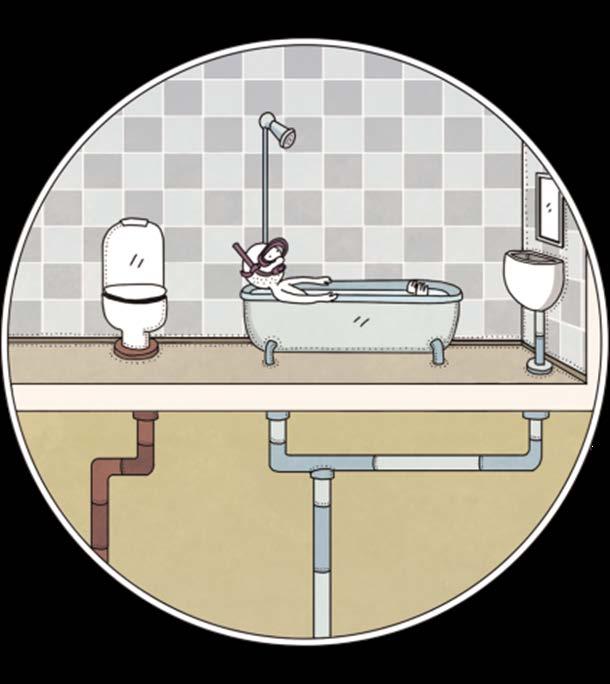

10 Svartvatten och gråvatten Vakuumtoalett - vattenförbrukningen minskar med 80 % Hygieniskt - sprider inte aerosoler Koncentrerat svartvatten rötas utan förbehandling Fördubbling av biogas från matavfall och svartvatten Växtnäring kan återföras till jordbruket Ökad kontroll över läkemedelsrester Värme från gråvatten kan återvinnas Gråvatten kan återanvändas och är billigt att rena Helsingborg prioriterar biogas Sida 10

11 Hur får man till det då? Sida 11

12 Samarbete mellan kommun och teknikbolag - en gemensam målbild förstudieprojekt H+ EVAA Förstudien innebär en prövning av hållbarhetsprinciper som samverkansparterna enats om Förstudien ska ge ett underlag för beslut om systemlösningar i H+ synergier mellan befintliga system synliggör tekniska system öka resurseffektivitet EVAA-faktorn ekonomiska konsekvenser Utgångspunkt är att systemlösningarna säkerställer att H+ som område kan bidra till stadens övergripande mål om ett energineutralt Helsingborg 2035 Manifestera H+ miljöprofil Förstudien H+ EVAA fick kr i bidrag av Delegationen för Hållbaka städer Sida 12

13 Koppla ihop med forskningen Källsortering av hushållsavlopp Svartvatten och matavfall: Separation av dessa flöden möjliggör återvinning av näringsämnen och ökad biogasproduktion. BDT-vatten: Separation av detta flöde möjliggör ökad värmeåtervinning från avlopp jämfört med dagens system på Öresundsverket. 900 Energi i källsorterat avlopp 800 Kwh person -1 år Näringsämnen Biogas Värme i BDT-vatten 0 Examensarbete av Madelaine Hellborg Lapajne (2016) Lund University / Water and Environmental Engineering / /

14 Results for nutrient recovery Nitrogen return to agriculture Phosphorus return to agriculture 4,5 Source separation system Conventional system 0,6 Source separation system Conventional system kg N cap -1 year -1 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 SEPA target goal kg P cap -1 year -1 0,5 0,4 0,3 0,2 0,1 SEPA target goal 0,0 0,0 25% sludge return assumed for both systems (national average of Sweden). Approximately 40-45% sludge return needed for conventional system to meet goals SEPA = Naturvårdsverket Källa Hamse Kjerstadius, LU Lund University / Water and Environmental Engineering / /

15 Results for climate impact kg CO 2 eq. capita -1 year Source separation system Net effect Conventional system kg CO 2 eq. capita -1 year Source separation system Conv Detailed effect Conventional system Sludge & nutrient management Sewer network Household installations Food waste management WWTP - Amm. stripper & struvite WWTP - N2O emissions WWTP - Other WWTP - Heat pump Biogas upgrading & use WWTP = Waste water treatment plant Källa: Hamse Kjerstadius, LU Lund University / Water and Environmental Engineering / /

16 Styr upp så mycket som möjligt själva Sida 16

17 och se till att få med er byggherrarna Sida 17

18 Tekniksnack med - byggherrar -projektörer leverantörer - driftorganisation - bygglov Sida 18

19 Gör studieresor t.ex. till Nederländerna och Hamburg Sida 19

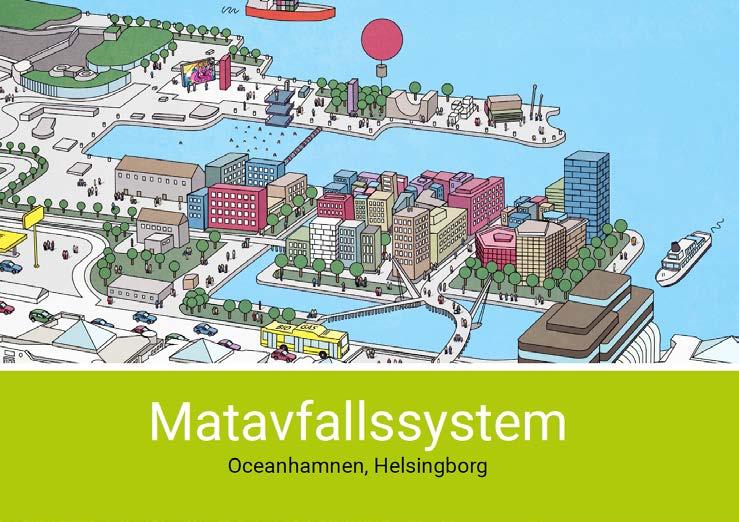

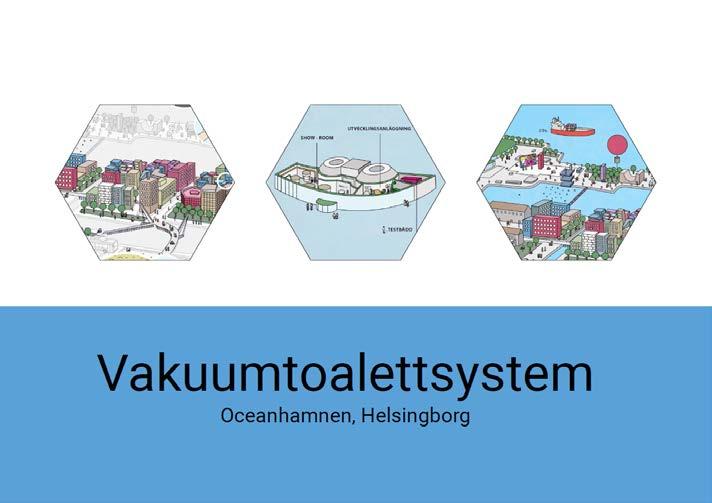

20 Ta fram pedagogiska manualer Kommer inom kort på hplus.helsingborg.se Sida 20

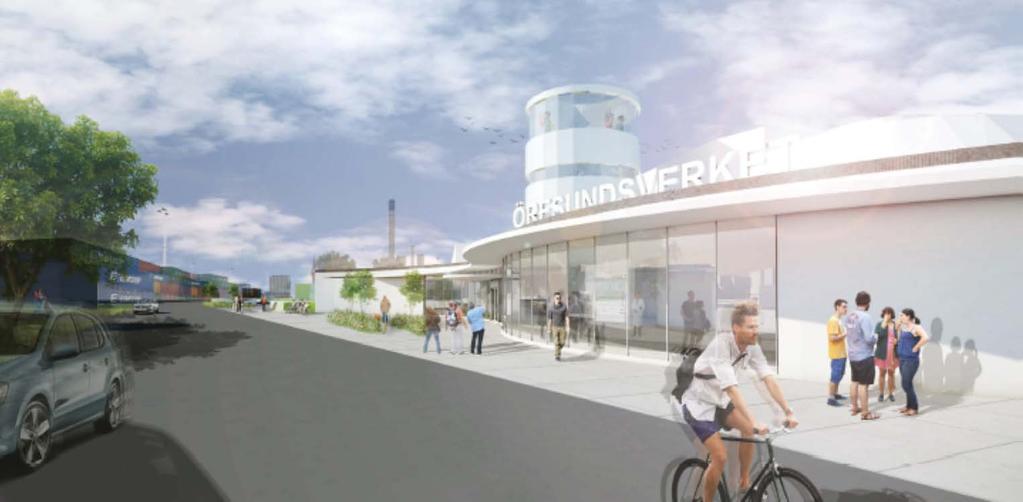

21 Reningsverket blir en skön plats Sida 21

22 RECO LAB testbädd för innovationer och möten Sida 22

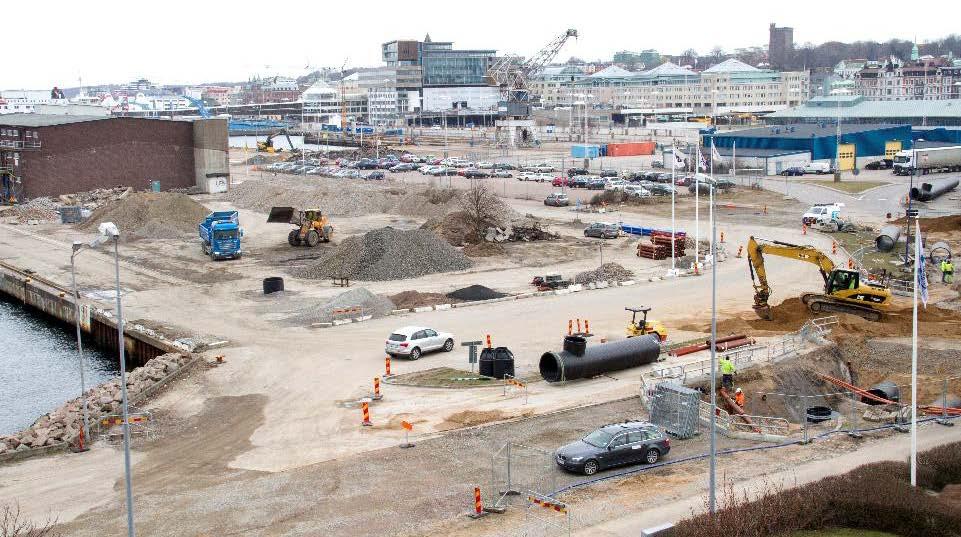

23 Här är vi nu Sida 23

24 MILJÖFÖRVALTNINGEN MILJÖSTRATEGISKA AVDELNINGEN Tack för mig Jens Gille Miljöstrategiska avdelningen Miljöförvaltningen All dokumentation samlas på: hplus.helsingborg.se/ Jens Gille Sida 24

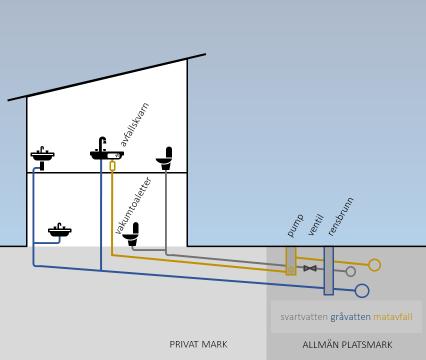

25 Anslutning av fastighet till avlopps- och matavfallssystemet Fram till varje fastighet dras det - vakuumledning för svartvatten - självfallsledning för gråvatten - tryckledning för kvarnat matavfall Anslutningspunkten för VA och matavfall är en knapp meter utanför fastighetsgränsen. Servisledningen för svartvatten avslutas med inspektionsenhet Servisledningen för gråvatten avslutas med rensbrunn Servisledningen för matavfall avslutas med LTA-pump (lätt trycksatta avloppssystem) Sida 25
