1 Från avlopp till resurs Elisabeth Kvarnström Urban Water Management RISE 1

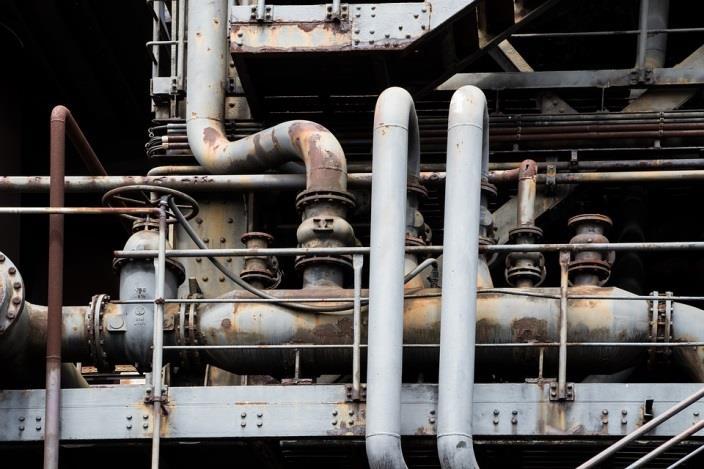

2 2 Avlopp, vad är det?

3 Svensk avloppssektors utveckling Då Nu, i det stora hela men Avloppssystemet anpassat för recipientoch hälsoskydd, inte resursoptimering!

4 hur är det med resursåterförandet? Källa: Brendo Meulman, DeSaH Några utmaningar Läkemedelsrester Sjukdomsutbrott Övergödning, fortfarande Mikroplaster Klimatförändringar...

5

6 Kvalitetsskillnader i avloppsfraktioner i hushållsavloppsvatten Volym BDT-vatten Urin Fekalier Växtnäring Energi Patogener Läkemedelsrester Tungmetaller

7 Sorterande avloppssystem 3.0 Vatten Energi Växtnäring

8 Potential för växtnäringsåterföring 8000 lägenheter i Norra Djurgårdsstaden Kg N/year Kg P/year Conventional Source separation - UASB, high-tech Source separation - urea sanitization 0 Conventional Source separation - UASB, high-tech Source separation - urea sanitization Konventionell - Henriksdalsverket Agric. use Other use Discharge Klosettvattensortering

9 CNCA-studie: CO 2 - reduktionspotential for lägenheter i Norra Djurgårdsstaden Conventional WW system Sourceseparated WW system Increased potential % Climate effect tonnes CO 2e Biogas (Nm 3 /CH 4 /yr) % Heat (GWh/yr) Recycled P (tonnes/yr) 0,45 + 9, % Recycled N (tonnes/yr) 2,67 +69, %

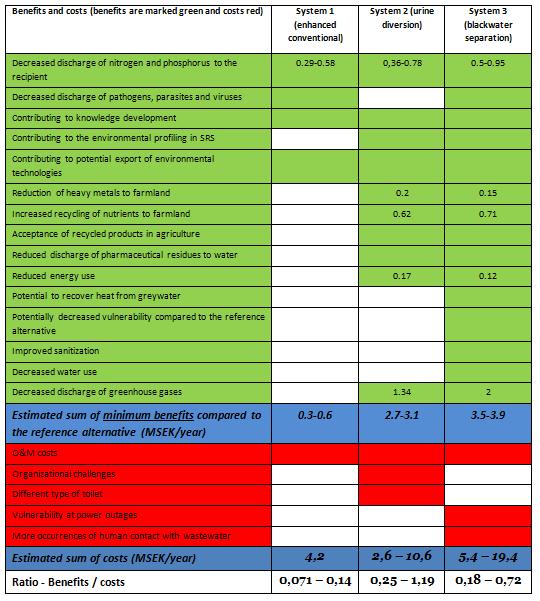

10 Kostnader Nyttor Nyttor/kostnader (unpublished study by Kinell et al.) Klosettvattensortering Urinsortering Förbättrad konventionell

11 Varför ser vi inte mer nytänk? Mer implementering av sorterande system i nybyggnation i städer? Nyttorna och kostnader flyttas mellan aktörer BRA samarbete och styrning krävs mellan stad - huvudmän! Gemensam vision mellan aktörer behövs. Relationen mellan politik förvaltningar. Omställning: recipientfokus resurshantering. Avsättning för resurserna: energi, vatten och växtnäring. Gränserna på lagstiftningen ej testad

12 12

13 Sneek, Nederländerna hushåll Lägenheter och äldreboende Behandling i området Den Haag, Nederländerna Ministry of Infrastructure and Environment 1200 pers m vakuumtoaletter, 5000 pers m matavfallskvarnar Behandling i byggnaden SORTERANDE AVLOPPSSYSTEM I STORSTAD (VAKUUMTOALETTER OCH VAKUUM I GATA) FINNS Jenfelder Au, Hamburg personer Lägenheter INTE finare område Behandling i området PÅ G 13

14 Jenfelder Au, Hamburg Ca 2600 personer Fokus på energiåtervinning (biogas på klosettvatten blandat med fett) 14 BDT-vattenreningen under experimentfas ännu

15 Sneek, Nederländerna hushåll Lägenheter och äldreboende Behandling i området Den Haag, Nederländerna Ministry of Infrastructure and Environment 1200 pers m vakuumtoaletter, 5000 pers m matavfallskvarnar Behandling i byggnaden SORTERANDE AVLOPPSSYSTEM I STORSTAD (VAKUUMTOALETTER OCH VAKUUM I GATA) FINNS Jenfelder Au, Hamburg personer Lägenheter INTE finare område Behandling i området PÅ G H+, Helsingborg Ca 2000 personer Lägenheter 15

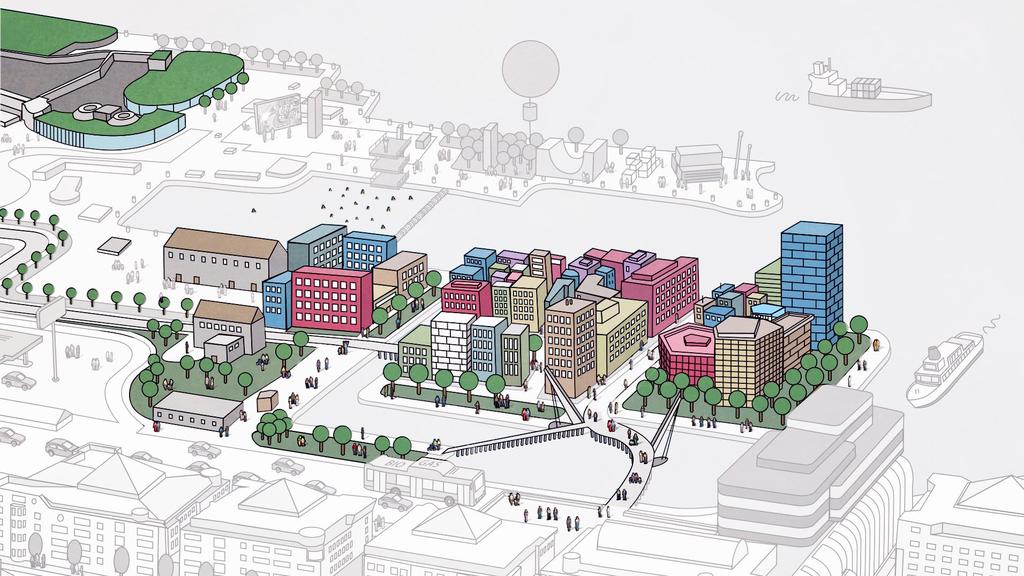

16 H+, Helsingborg 16 Ca 2000 personer Första inflytt hösten 2019 Källa: Hamse Kjerstadius, NSVA Täckning av reningsverk och testbädd för behandlingstekniker

17 Sneek, Nederländerna hushåll Lägenheter och äldreboende Behandling i området Den Haag, Nederländerna Ministry of Infrastructure and Environment 1200 pers m vakuumtoaletter, 5000 pers m matavfallskvarnar Behandling i byggnaden SORTERANDE AVLOPPSSYSTEM I STORSTAD (VAKUUMTOALETTER OCH VAKUUM I GATA) FINNS Jenfelder Au, Hamburg personer Lägenheter INTE finare område Behandling i området PÅ G H+, Helsingborg Ca 2000 personer Lägenheter Amsterdam, Nederländerna Ca 500 hh Lägenheter Behandling på flytande bio refinery 17

18 Buiksloterham - Amsterdam Neighbourhood in transition - Gammal industrimark - Living lab för cirkulär ekonomi - Ca 500 hushåll bara klosett+kvarnat matavfall - VA-huvudmannen Waternet drivande - Resursperspektiv - Praktiska erfarenheter - Jämföra med konventionell teknik - Bio refinery New Sanitation - Klart aug Flytande reningsverk - UASB, Oland, struvit - El och värme från biogas Bild: Waternet

19 Sneek, Nederländerna hushåll Lägenheter och äldreboende Behandling i området Den Haag, Nederländerna Ministry of Infrastructure and Environment 1200 pers m vakuumtoaletter, 5000 pers m matavfallskvarnar Behandling i byggnaden SORTERANDE AVLOPPSSYSTEM I STORSTAD (VAKUUMTOALETTER OCH VAKUUM I GATA) FINNS Jenfelder Au, Hamburg personer Lägenheter INTE finare område Behandling i området PÅ G H+, Helsingborg Ca 2000 personer Lägenheter Ghent, Belgien Amsterdam, Nederländerna Ca 500 hh Lägenheter Behandling på flytande bio refinery Ca 400 hh Lägenheter + verksamheter

20 Koncept i Ghent Bild: Clean Energy Invest

21 ? 4.5 miljarder 869 miljoner Centraliserade system (konventionella ledningsnät med någon behandling, i bästa fall) Australien: 87% USA och Canada: 79% Europa: 72% Latinamerika: 61% Nordafrika: 57% Sydostasien: 40% Sydasien: 18% Söder om Sahara: 7% 2.7 miljarder X 2 till 2030 Andel insamlat avloppsvatten som behandlas på något sätt Rika länder: 70% Högre medelinkomstländer: 38% Lägre medelinkomstländer: 28% Låginkomstländer: 8% Vi behöver nytänk! och

22

23 50,000 användare dagligen i slum i Nairobi produktion av kommersiellt gödsel: Ever Grow Källa: farmstar.co.ke Källa: saner.gy

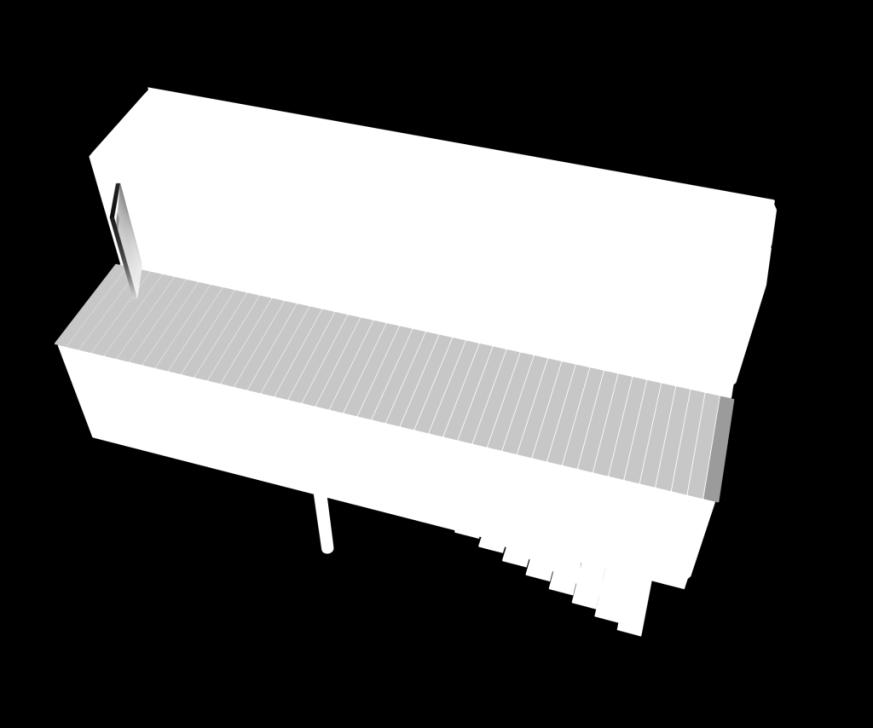

24 Annat intressant på gång Källa: Professor Tove Larsen, EAWAG Källa: Foto: E. Kvarnström

25 Framtiden?

26 Photos: E Kvarnström and M Gambrill TACK! elisabeth.kvarnstrom@ri.se
