TYPLÖSNING RIDSKOLA MALMÖ STAD

Transkript

1 TYPLÖSNING RIDSKOLA MALMÖ STAD KOMPLETTERING RAMBESKRIVNING LÖSDRIFTSANLÄGGNING 15 september 2010

2 KOMPLETTERING RAMBESKRIVNING 15 september Innehåll Bakgrund...3 ALLMÄNT...4 Omfattning...4 Allmänna föreskrifter...6 Mark och byggnader...6 Mark...6 Grundläggning...6 Dränering...6 Bottenplatta...6 Stombyggnad Dörrar, fönster, portar och luckor...7 Målning...7 Kompletteringsdelar...7 Vatten och avlopp, värme...7 Rörledningar...7 Värme och Kyla...7 Vatten och Avlopp...7 Ventilation...7 Kraft och belysning...7 Yttre anläggningar...8

3 KOMPLETTERING RAMBESKRIVNING 15 september Bakgrund I samband med Malmö Stads planering att uppföra nya ridskoleanläggningar och i ett initialt skede gjordes skisser och beskrivningar på en typlösning för 60 hästar ( 3 x 20 hästar) som var oberoende av lokalisering och tomt, och som skulle kunna användas dels för olika storlek på ridanläggningen, dels för varierande inriktning såsom typ av häst (ponnyer respektive stor häst), dels för nivå på arrangemang av tävlingar. Rambeskrivningen baserades således på att huvudsakligen utgöra en grund för kalkylering, vilket präglar beskrivningens liksom lösningens utformning. Typlösningen baserades på en traditionell inhysning i form av enhästboxstall. Det föreligger nu en önskan att beräkna investeringskostnaderna på en typlösning, där grupphållning utomhus och ligghall, samt datorstyrda foderstationer ersätter de traditionella enhästboxstallen, men där förutsättningarna i övrigt är desamma. Detta PM utgörs alltså en komplettering och till vissa delar ersätts vad som skrevs i tidigare rambeskrivning. Det bör framhållas att grupphållning och driven rationalisering kan påverka investeringskostnaden i båda riktningarna i förhållande till mer traditionella stall, men flera studier och erfarenheter vittnar om sänkt arbetskostnad och underlättande eller bortrationalisering av flera arbetsmoment. Enligt tidigare skattningar kan det röra sig om arbetstidsåtgång för rutinarbete i samband med hästhållningen (exkl. ridning m m) som sänks till 70 %, ibland lägre, av tidsåtgången av rutinarbete i traditionella häststall. Normalt kan tidsåtgången i hästanläggningar för rutinarbete ligga på nivån 100, och uppåt 180 tim i orationella stall, per häst och år.

4 KOMPLETTERING RAMBESKRIVNING 15 september ALLMÄNT Omfattning Avgår vid lösdrift: 3 st isolerade häststall med 20 hästboxar vardera, 2 x 375 m 2 (stora hästar) respektive 1 x 315 m 2 (ponnystall), tot 1065 m 2 Serviceavdelning/-stall, 235 m 2 6 st allväderspaddockar - inhägnade, tot m 2, tot 900 löpmeter (lpm) staket 1 st gödselcontainerhus med elevatorgrop och elevator, 3 x 40 = 120 m 2 Kvarstår även vid lösdrift: Gödselplatta med ramp, 290 m 2 Lada, 635 m 2 Adminstrativ byggnad, 225 m 2 i 2 vån, tot golvarea 450 m 2 Maskinhall/traktorgarage 95 m 2 2 st ridhus med läktare, 2065 m2 respektive 1230 m 2 (värmeisolerad vägg och tak) (24 x 75 respektive 24 x 40), tot m 2 Utomhusridbana 1320 m 2 (22 x 60 m) [Tävlingsatlernativ ytterligare en bana 30 x 70 m (2100 m 2 ] 6 st inhägnade gräspaddockar, tot 2 ha, tot lpm stängsel Parkering bil + släp, 30 platser, 3000 m 2 [Tävlingsalternativ 60 platser 6000 m 2 ] Gårdsplaner [Tävlingsalternativ 3 dressyrdomarbås (hus) samt domartorn (hoppning)] Tillkommer vid lösdrift: 3 st ligghallar 1 st servicestall, lösning motsv tidigare men med reducering av yta (tre skötselspiltor bort) 3 st skötselspiltstall (motsvarar enhästboxstall, men med spiltor i stället, mindre yta och plant innertak, mm. 3 st allväderspaddockar men inhägnad plantering á m 2,1,8 ha tot 2700 löpmeter (lpm) staket 4 st Väderskydd för foderstationer, se nedan. För översikt exempel lösdrift med foderstationer, se figur nedan.

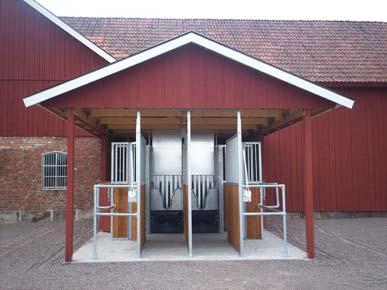

5 KOMPLETTERING RAMBESKRIVNING 15 september Foderstation, dubbla ätspiltor för grovfoder Foderstation, kraftfoder med en ätspilta (t,v) respektive grovfoder med dubbel ätspilta (t.h.). Exempel på grupphållning av häst med ligghall och foderstationer.

6 KOMPLETTERING RAMBESKRIVNING 15 september Allmänna föreskrifter För skötselspiltstall och servicestall gäller dimensionerande + 12 o C. I övrigt likt tidigare (rambeskrivning för typstall). Mark och byggnader Mark Ledningar i mark Grundläggning Dränering Bottenplatta Stombyggnad Ligghall: Pelar-balk stomme med nockbalk. Väderskydd foderstationer: Trä med fackverktakstol. Skötselspiltstall: bärande väggar av betong (sandwichelement, alt lättklinkerbetongelement alt murad lättklinker med puts), fackvertakstolar. Väggar Ytterväggar Ligghall betongelement alt betongblock ö g. Därefter perforerad, korrugerad stålplåt. Innerväggar Bjälklag

7 KOMPLETTERING RAMBESKRIVNING 15 september Tak Yttertak Liggghall och väderskydd foderstationer: Ej oisolerad plåttak, korrugerade fibercementskivor alt överensstämmelse med övriga tak (papp på träpanel?) Innertak/undertak Dörrar, fönster, portar och luckor Målning Kompletteringsdelar Vatten och avlopp, värme Rörledningar Värme och Kyla Se allmänna föreskrifter. Vatten och Avlopp I servicestall och skötselspiltstall ska varmvatten finnas. Ventilation I skötselspiltstall F-vent (varvtalsreglerad fläkt med spjäll) i trumma genom nock, temperaturstyrd. Tilluftsdon i innertak (tilluft via takfot och vindsutrymme). Kraft och belysning

8 KOMPLETTERING RAMBESKRIVNING 15 september Yttre anläggningar
