Ett urval av Larmias produkter för fastighetsautomation. styr-, regler- och övervakningssystem

Transkript

1 Ett urval av Larmias produkter för fastighetsautomation styr-, regler- och övervakningssystem

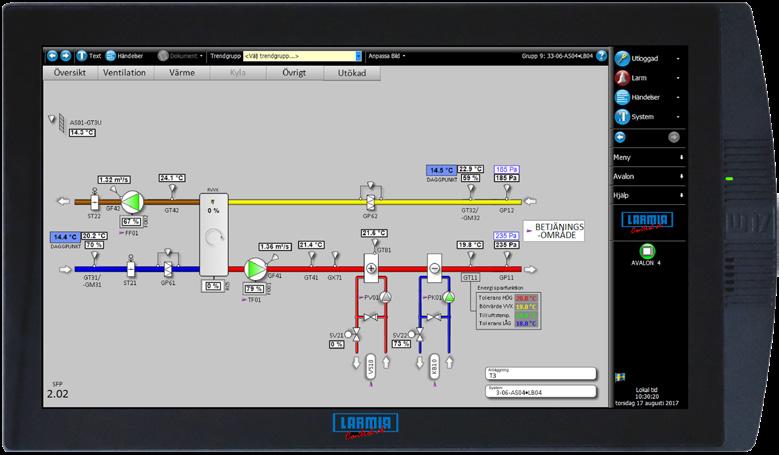

2 System Avalon AVALON W17 Avalon W17 är en PC-baserad PLC för all fastighetsautomation med integrerat HMI. W17 har en 15,6 TFT färgskärm som är en kapacitiv pekskärm för enkelt handhavande och visning av dynamiska flödesbilder, loggkurvor, händelselistor mm. Avalon är fullt programmerbar och använder Microsoft Windows 10 IoT som plattform. TCP/IP-baserad kommunikation mot DHC. Avalon W17 levereras med komplett styrprogram inkl. larmserver och webbserver. Atlas används som grafiskt gränssnitt (HMI), och en HTML5-baserad klient för fjärranslutning. Frontram i aluminium. Monteras vanligen i apparatskåp. Denna produkt ersätter Avalon W16. Display Operativsystem Webb Mått Spänningsmatning Kylsystem CPU RAM Lagring Anslutningar Färg LED TFT-LCD 15,6 W kapacitiv, multi touch. Microsoft Windows 10 IoT. Inbyggd webb-server. B x H x D, 416 x 244 x 75+5 mm. Håltagning: B x H, 391 x 231 mm. 12VDC / 9,5-20W. Matas från medföljande matningsdon, VAC (90-375VDC). Fläktlöst. Intel Atom Bay Trail-I E3845 1,91GHz (Quad Core). DDR3L 4GB. Compact Flash-card, 32GB som standard. 2st 10/100/1000 Ethernet interface. 1st RS-485, galvanisk optoisolerad. 1st RS st USB st USB st HDMI.

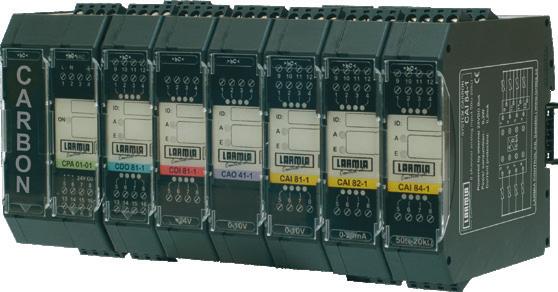

3 Carbon Med Larmia Controls robusta I/O system Carbon får man ytterligare flexibilitet i Avalon- systemet. Carbon är fritt modulbyggt för placering på DIN-skena och kan konfigureras helt efter egna önskemål. Anslut först en matningsmodul med integrerad kommunikation och koppla sedan på önskat antal Digitala In, Analoga In, Digitala Ut och Analoga Ut tills du har fyllt ditt behov. Carbon kan även användas som distribuerad I/O med RS-485-kommunikation. Carbon är fritt modulbyggt för placering på DIN-skena och kan konfigureras helt efter egna önskemål. CPA Matningsmodul och kommunikationsmodul. Matningsspänning: Ström: Inbyggd säkring: Utspänning: VAC (47-63Hz). 0,3A (230VAC). 3,15AT. 24VDC (25W, 1,1A). CDI 81-1 Optoisolerad digital ingångsmodul med 8 kanaler för larm, indikering och puls. Effektförbrukning: Ström genom givare: Kortaste pulslängd: Maxfrekvens: 1,4W (0,4W +1W ext.). 5mA. 0,5ms. 200Hz. CAI 81-1 Analog ingångsmodul med 8 kanaler för spänningsmätning, 0(2)-10V. Effektförbrukning: Ingångsimpedans: 16 bitars A/D-omvandlare 0,4W. 115kΩ. CDO 81-1 Reläbestyckad utgångsmodul med 8 kanaler för manöver m.m. Effektförbrukning: 1,4W. VACMAX: VDCMAX: 250V / 500VA. 130V / 15W (24V / 50W). Analog ingångsmodul med 8 kanaler för strömmätning, 0(4)-20mA. Effektförbrukning: 0,4W. Analog ingångsmodul med 8 kanaler för resistansmätning med Ni1000, Pt1000, LG1000 och liknande givare. Område: 50Ω-6,5kΩ. Ingångsresistans: 400Ω. Effektförbrukning: 0,4W. CAI bitars A/D-omvandlare CAI 84-1 Mätström: 16 bitars A/D-omvandlare 0,7mA vid 1kΩ. CAO 41-1 Analog utgångsmodul med 4 kanaler för 0(2)-10V styrsignal. Effektförbrukning: Max ström ut: 8 bitars D/A-omvandlare 0,7W. 4 x 2mA. Mått: B x H x D (mm). I/O moduler 22,5 x 92,5 x 91,5. CPA ,0 x 92,5 x 91,5.

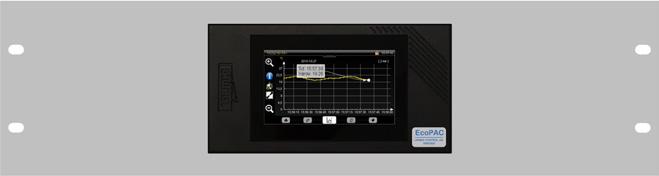

4 System EcoPAC EcoPAC Display Webb Mått Spänningsmatning Batteri Kommunikation I/O Anslutningar 4 Wide Färg. TFT-touch. Inbyggd webb-server. B 180 mm, H 95 mm, D 40 mm. Via PAC I/O. Underhållsladdat litiumbatteri, enbart för klockan. Över Ethernet interface, mot Atlantis via inbyggd webbserver, eller Modbus-slav mot främmande SCADA-drivare för Modbus/TCP och M-bus. TCP/IP baserad kommunikation mot DHC. Upp till 2 st PAC I/O. 1 st nätverkskontakt, 1 st ledig USB, 1 st USB för komm. mot PAC I/O. Kablage för spänningsmatning och kommunikation från PAC I/O. PAC I/O Mått Spänningsmatning Digital IN Analog IN Digitala UT Analoga UT Plintanslutning L 204 mm, B 128 mm, H 65 mm. DIN-skenmontage. 24 V DC +-20% (Option AC/DC matningsdon). Inbyggd matning för EcoPAC. 8 st isolerade ingångar med lysdiodindikering. 5 ma ström, kopplas till 0 för aktiv ingång. Maxfrekvens 100 Hz, kortaste pulslängd 1 ms. 2 gemensamma återledare (signaljord) skyddat med PTC-motstånd. 8 st 16-bitars ingångar. Lysdiod med nivåindikering, för 0-10V eller resistiva 1000Ω-givare. Ingångarna kan användas som Digitala In. 2 gemensamma återledare till jord (G0). 8 st reläutgångar med lysdiodindikering, max 2A, 24V AC/DC. 2 gemensamma återledare. Reläerna är varistorskyddade. 8 st 8-bitars 0-10V-utgångar. Lysdiod med nivåindikering. Maxbelastning 2 ma. 2 gemensamma återledare till jord (G0). Frånskiljbara plintar för max 2,5 kvmm, AWG12.

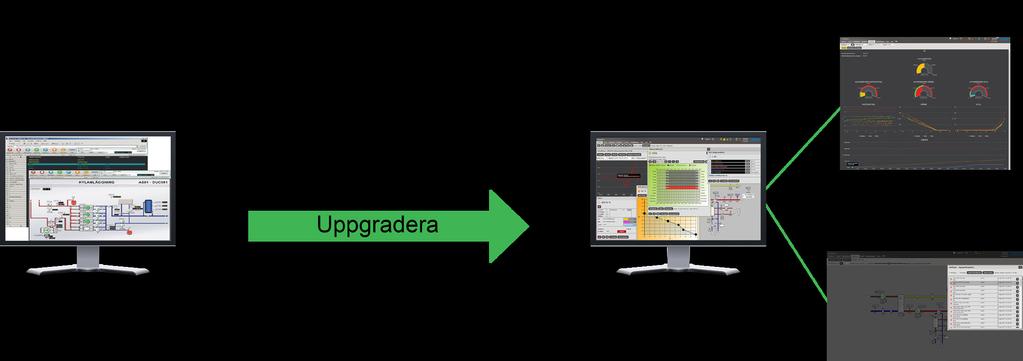

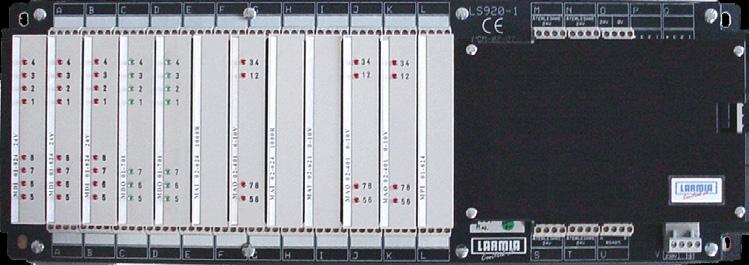

5 Uppgradering av LS-920 Nu har man möjligheten att uppgradera sitt installerade LS-920-system till EcoPAC. Behåll den kostsamma I/O-installationen och uppgradera hjärnan till den senaste tekniken. Snabbt och kostnadseffektivt förfarande utan långa driftavbrott! Konvertera och kategorisera i editeringen. 15 minuters jobb i SCADA! Uppgradera dina LS-920 till den senaste tekniken. 15 minuters jobb i apparatskåpet! Korta driftavbrott. Uppgraderingen kan göras utan att påverka driften! Behåll I/O-installationen! Behåll programmeringen! Passa även på att uppgradera SCADA:t till Evo och få den allra senaste tekniken inom energioptimering och användarvänlighet med öppen HTML-5-standard.

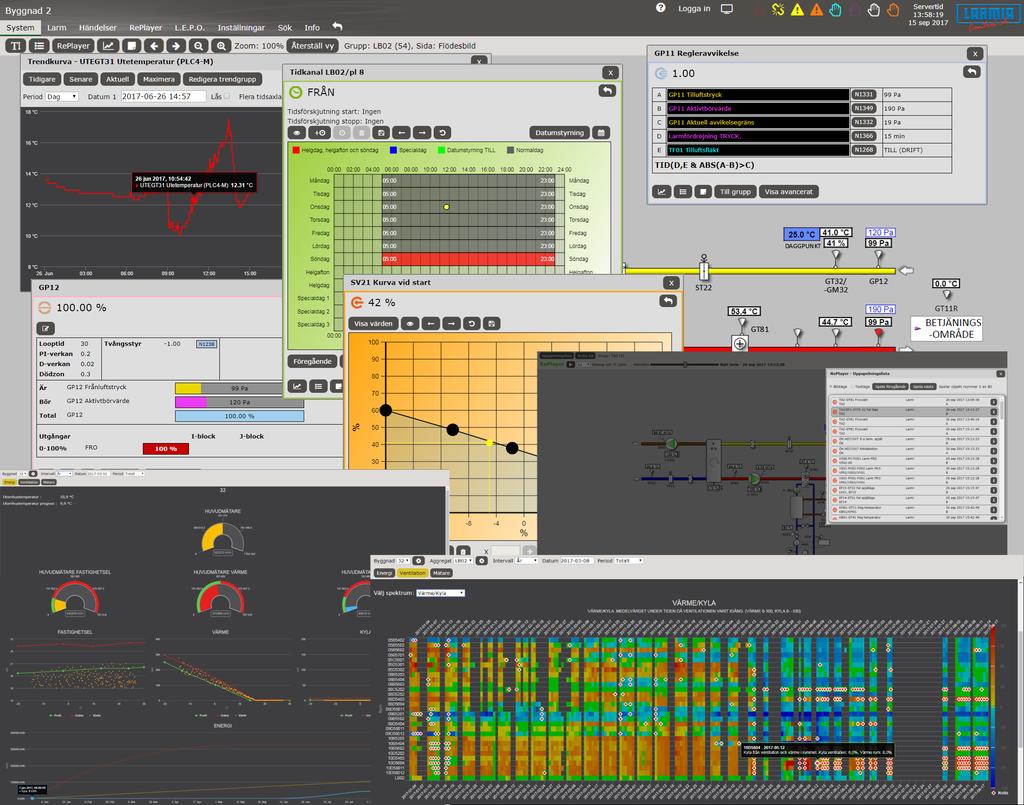

6 SCADA HTML5-baserat webb-scada Larmias HTML5-klient är det nya HMI som ger dig fjärrtillgång till Avalon W17 och EcoPAC samt är klient till Evo SCADA. Med HTML5 får man fördelen att kunna komma åt systemet från vilken HTML5-kompatibel webbläsare som helst utan att behöva installera någon programvara lokalt på den enhet man ansluter från. Nu får man funktionerna från det klassiska SCADA:t till plattformsoberoende webbläsare. - Komplett SCADA med alla programdelar inkluderande bl.a. larmserver och kommunikationsöversikt. - Grafiskt editeringsverktyg ingår. - Öppna kommunikationsstandarder, t.ex. Modbus, MBUS och OPC. - Samtliga in- och utgångar i systemet loggas kontinuerligt, utan att speciella inställningar måste göras. Detta genererar historik från dag 1.

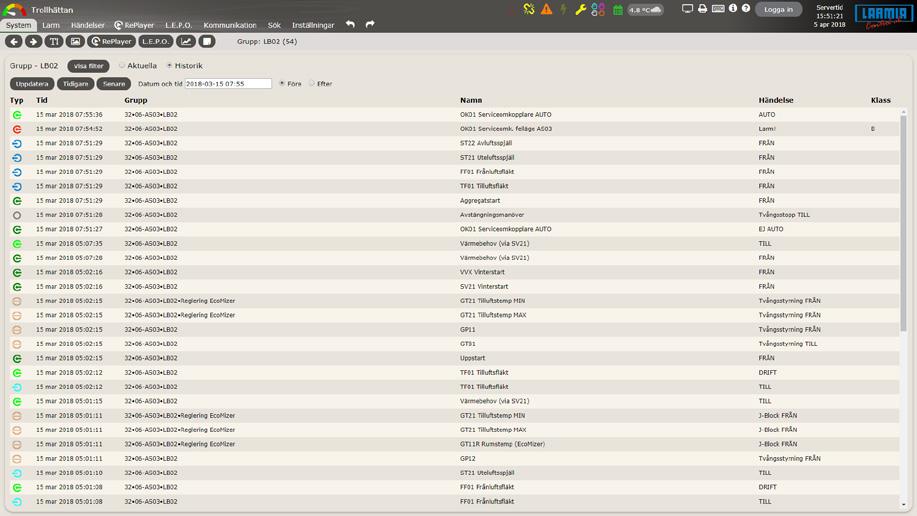

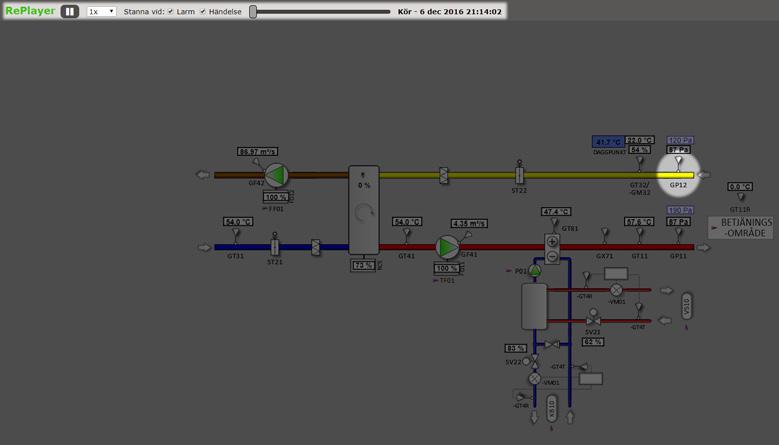

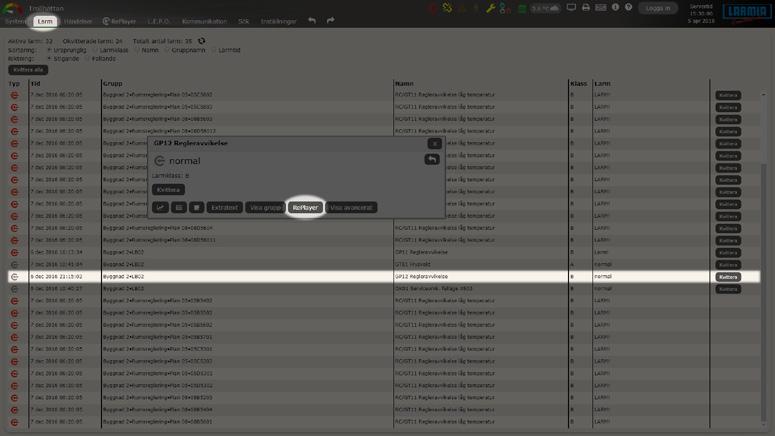

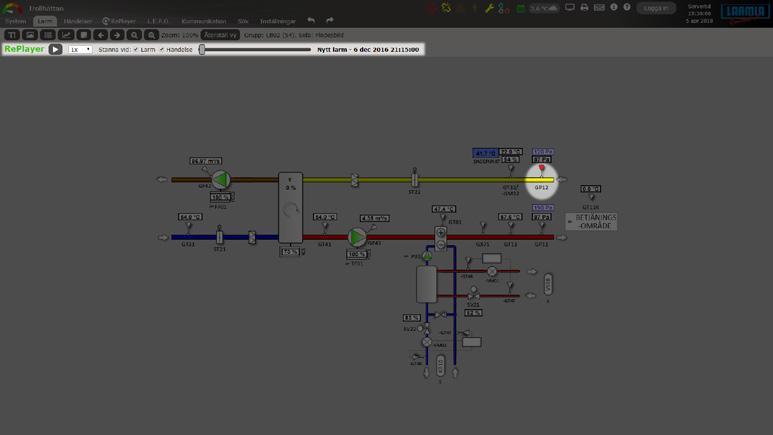

7 Felsökning RePlayer RePlayer är en händelsestyrd återuppspelnings-funktion i HTML5-klienten. Man kan t.ex. klicka på ett larm i larmlistan för att automatiskt hoppa till driftbilden för denna grupp, och få händelseförloppet precis innan larmet utlöstes uppspelat för sig. På så vis får man reda på vad som ledde till att larmet utlöstes. Bild 1: Klicka på larmet i listan för att få upp manöverrutan och tryck sedan på RePlayer. Bild 2: RePlayer aktiveras och en uppspelning av driftbilden som tillhör larmet påbörjas 1 minut innan larmet utlöstes. Detta ger möjlighet att följa förloppet i valfri hastighet, och se vad som ledde till att larmet utlöstes. Bild 3: Uppspelningen är klar och larmet har löst ut. Man kan välja om uppspelningen ska pausa direkt när larmet löser ut, eller om man vill att uppspelningen ska fortsätta för att t.ex. kunna se när aggregatet stannar efter att ett frysskyddslarm har löst ut. RePlayer kan även användas för att få en snabb översikt av viktiga händelser under ett angivet tidsspann. Man kan t.ex. ange datumen från när man gick på ledighet tills man kom tillbaka och därefter få väsentliga händelser uppspelade för sig efter önskad filtrering på t.ex. bara prio-1-larm. Kommunikationsöversikt Autogenerarad kommunikationsöversikt i HTML5-klienten som ger en bild över systemets uppbyggnad: enheter, slingor och I/O. Via översikten kan man snabbt identifiera eventuella fel i kommunikationen samt få detaljerad info om alla enheter.

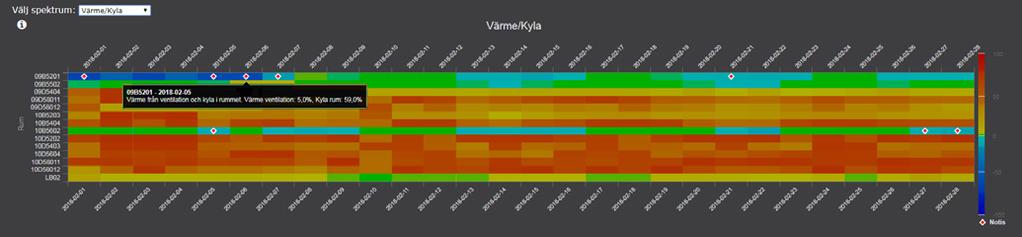

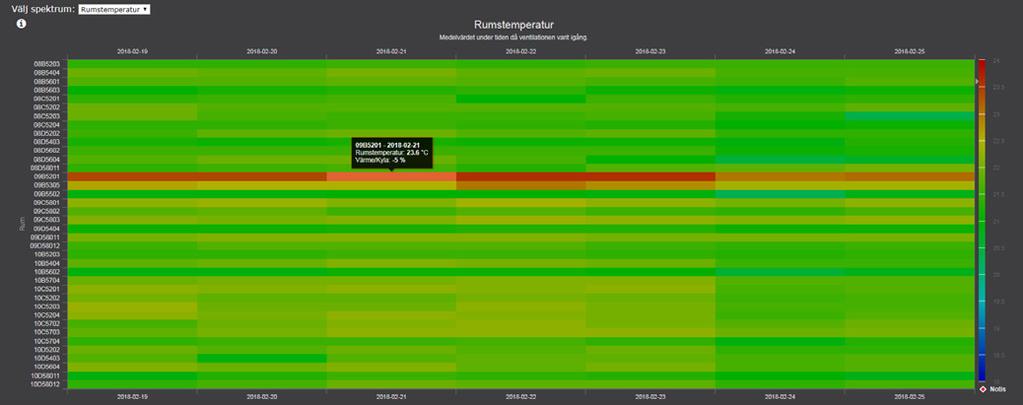

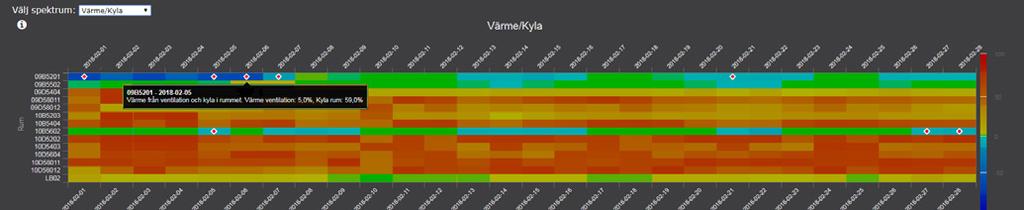

8 Energi L.E.P.O. (Larmia Energy and Performance Overview) finns i HTML5-klienten och är en energiövervakningsmodul som ger automatgenererade rapporter om man kategoriserar objekten i programmeringen. Som standard ingår nivån Start som ger tillgång till automatiska energi- och effektmätare, energiprofil för värme, kyla och fastightsel samt kurvpresentation för valda perioder. Bild 1: Övre diagrammen visar automatgenererad effektvisning i L.E.P.O.-Start. Undre diagrammen visar energiprofil för värme och kyla. Bild 2: Övre diagrammet visar börvärde för värme (röd), börvärde för kyla (blå), börvärde för återvinning (grön) samt ärvärde (gul). När ärvärdet ligger mellan börvärdet för kyla och värme tillförs ingen extra energi. Undre diagrammet visar övriga tillhörande mät- och styrsignaler. Nästa nivå av L.E.P.O. är Brons. Den är licensbelagd och kan köpas till Evo SCADA. Brons ger tillgång till Ventilationsaggregat, Undercentraler samt Kylundercentraler. Här går det t.ex. att få energi- och driftrapporter för ventilationsaggregat, se exempel nedan. Bild 3: Diagrammet, som skapas automatiskt, visar kyla/ värme för 30 rum (Y-skalan) under 1 månad (X-skalan), med interaktiv åtkomst för varje rum. Nedersta raden visar kyla/värme för rummens ventilationsaggregat. Avvikelser från energieffektiv drift visas med röda klickpunkter för mer information. Periodens längd är valbar. Bild 4: Diagrammet, som skapas automatiskt, visar temperaturen för rum som matas från ett visst ventilationsaggregat under vald period.

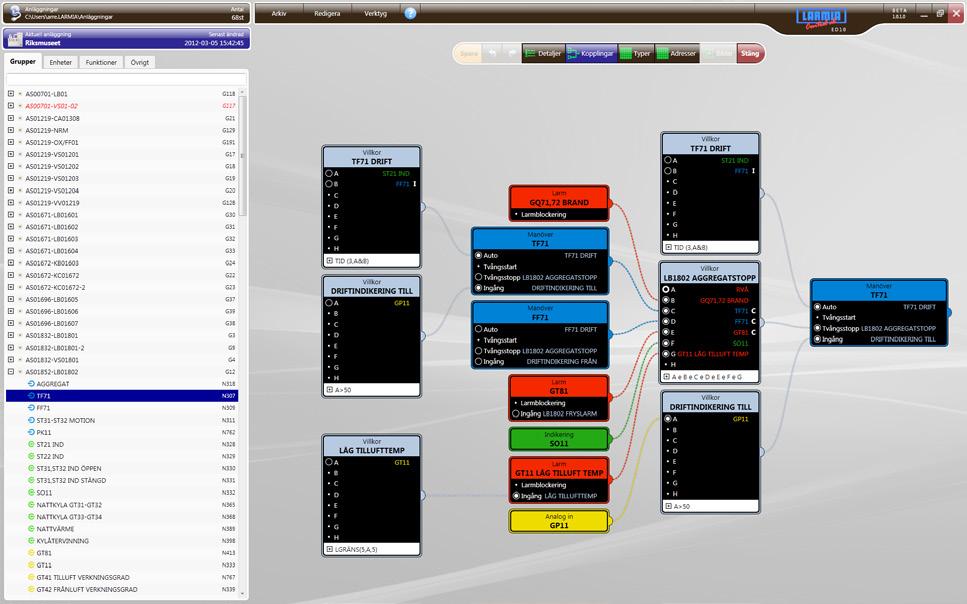

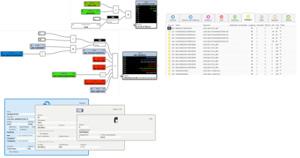

9 Konfiguration ED10 - Grafiskt editeringsprogram Editeringsprogrammet ED10 är fokuserat på användarvänlighet, effektivitet och säkerhet. Grafisk editering I kopplingsvyn skapar du enkelt villkor genom att koppla ihop in- och utgångar från objekt, villkor, tidkanaler och regulatorer med dra-och-släpp-teknik. Simulering Med ett knapptryck startas simuleringen av hela anläggningen och du ser direkt hur systemet fungerar. Vyer ED10 är uppbyggt kring fyra olika vyer: Detaljer, Kopplingar, Typer och Adresser. Varje vy är specialiserad och optimerad för olika ändamål, allt för att underlätta och snabba upp arbetet. Driftbilder Evo har en kraftfull grafikmotor med bl.a. stöd för animeringar. Du kan t.ex. koppla en fläktsymbol till en manöver så att fläktsymbolen roterar när manövern är i drift, eller konfigurera ett objekt att åka på skärmen efter ett visst mönster. Med samma enkelhet skapar du även användarvänliga menysystem som kan inkluderas i samtliga bilder i systemet. Ett stort bibliotek med de vanligaste symboler ingår, och det är även enkelt att skapa egna symboler som sedan kan återanvändas. Bilderna förs även över till våra grafiska PLC:er (Avalon och Eco- PAC), där de kan visas genom att man kopplar upp sig mot PLC:n via HTML5-klienten. I Avalon går det dessutom att se bilderna lokalt på bildskärmen.

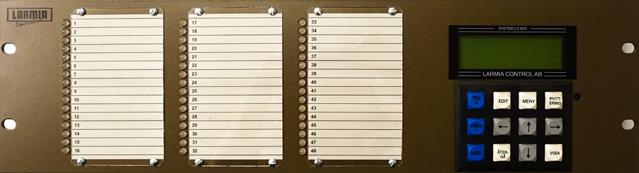

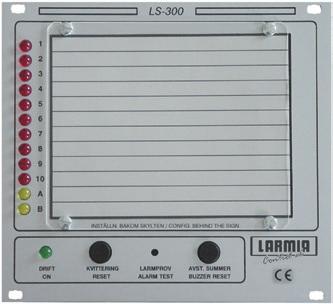

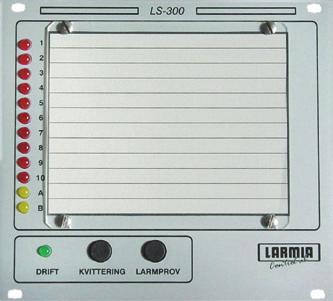

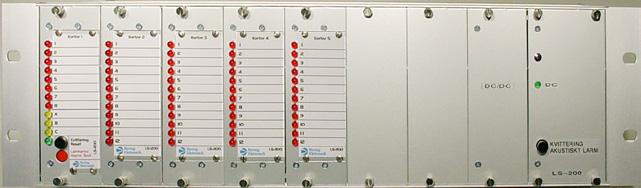

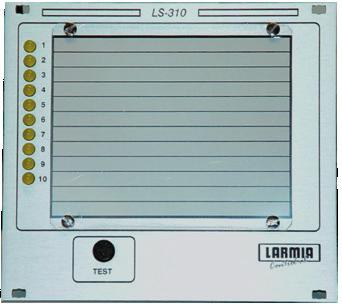

10 Larmsystem Förutom våra avancerade styr- och övervakningssystem levererar vi även de konventionella larmsystemen LS 200 och LS 300. LS 200 Larmsystem för elkraftsanläggningar och industriapplikationer. Matnings- och larmspänning VAC/VDC. LS 200 marknadsförs i Sverige av LS 300 Larmtablå med 10 larmpunkter och 2 summalarm för VVS och industri. LS 310 Indikeringstablå med 10 kanaler för indikering. LS 325/326 Larmtablå med 10 larmpunkter och 2 summalarm och akustiskt larm för kraftindustri och ställverk. LS 326 har även reläutgång för varje enskilt larm. LS 325/326 marknadsförs i Sverige av
