Bilaga 1:1. Förbiledning alternativ 1. Tätspont och schakt för ny åfåra, fas 1

Transkript

1 Ort/Datum Kalmar/Linköping Miljöprojekt Gusum Bilaga 1:1. Förbiledning alternativ 1. Tätspont och schakt för ny åfåra, fas 1

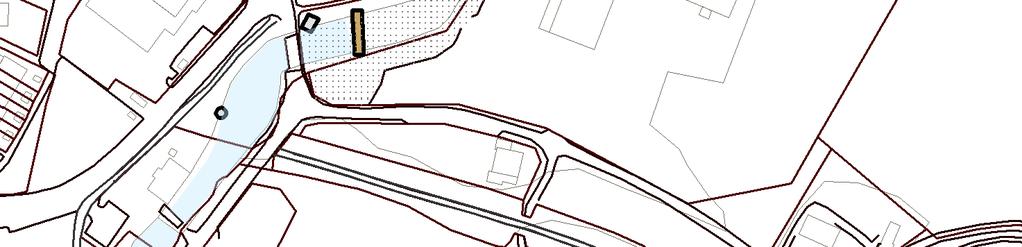

2 Arbetsområde Överföringsledning ledningar befintligt Bruksdammen Tätspont Fas 1 Gusums bruk, Valdemarsviks kommun Vägbro över R-hydro komplettering Förutsättningar för förbiledning av, Alternativa utföranden Kvarndammen Hifab AB Postgatan Kalmar UPPDRAG NR RITAD/KONSTR AV DG DATUM ANSVARIG Daniel Glatz Förbiledning alternativ 1 Tätspont och schakt för ny åfåra fas 1 SKALA 1:2,500 (A3) Bilaga 1:1 BET

3 Ort/Datum Kalmar/Linköping Miljöprojekt Gusum Bilaga 1:2. Förbiledning alternativ 1. Tätspont och schakt för ny åfåra, fas 2

4 Tillfällig fördämning Självfallsledning från Bruksdammen Arbetsområde Arbetsområde torrlagt Överföringsledning Befintlig ledning Bruksdammen Arbetsområde torrlagt Utökad fri vattenspegel i Bruksdammen Tätspont Fas 2 Vägbro över Gusums bruk, Valdemarsviks kommun R-hydro komplettering Förutsättningar för förbiledning av, Alternativa utföranden Hifab AB Postgatan Kalmar UPPDRAG NR RITAD/KONSTR AV DG Kvarndammen DATUM ANSVARIG Daniel Glatz Förbiledning alternativ 1 Tätspont och schakt för ny åfåra fas 2 SKALA 1:2,500 (A3) Bilaga 1:2 BET

5 Ort/Datum Kalmar/Linköping Miljöprojekt Gusum Bilaga 2. Förbiledning alternativ 2. Pumpning från tillfällig fördämning vid bron.

6 Utloppspunkt med erosionsskydd Tillfällig fördämning med bräddningsanordning Överföringsledning ledningar befintligt Bruksdammen Arbetsområde Överföringsledningar st, diam0,3m Tillfällig fördämning med bräddningsanordning Gusums bruk, Valdemarsviks kommun R-hydro komplettering Förutsättningar för förbiledning av, Alternativa utföranden Hifab AB Postgatan Kalmar dagvatten UPPDRAG NR RITAD/KONSTR AV DG DATUM ANSVARIG Daniel Glatz Kvarndammen Förbiledning alternativ 2 Pumpning från tillfällig fördämning vid bron SKALA 1:2,500 (A3) Bilaga 2 BET

7 Ort/Datum Kalmar/Linköping Miljöprojekt Gusum Bilaga 3. Förbiledning alternativ 3. Självfall från Kvarndammen.

8 Utloppspunkt med erosionsskydd Tillfällig fördämning Arbetsområde ledningar befintligt Överföringsledning Tillfällig fördämning med bräddningsanordning Överföringsledningar st, diam0,3m Inlopp självfallsledning Gusums bruk, Valdemarsviks kommun R-hydro komplettering Förutsättningar för förbiledning av, Alternativa utföranden Hifab AB Postgatan Kalmar UPPDRAG NR RITAD/KONSTR AV DG DATUM ANSVARIG Daniel Glatz Förbiledning alternativ 3 Självfall från Kvarndammen SKALA 1:2,500 (A3) Bilaga 3 BET

9 Ort/Datum Kalmar/Linköping Miljöprojekt Gusum Bilaga 4. Förbiledning. Principlösningar inlopp, utlopp och pumpstation.

10 Skiss:Alternativ 2Pumpning, vid Bron Skala 1:200 Skiss:Alternativ 3Självfall, Inloppsanordning Skala 1:200 Sektion B-B Intagsanordning Galler +sil Tät kammare Utgående tryckledningar st, diam 300mm Befintligt överfall. Tas bort tillfälligt Galleranordning installeras tillfälligt Pumpar 3st Tillfällig mur med genomförning av självfallsledningar.ventiler Plan: A A Flöde Kvarndammen Utgående självfallsledningar st, diam 300mm Vägbro Intagsanordning Galler +sil 5-7 m betongkassun Utgående tryckledningar st, diam 300mm Befintligt överfall Befintliga luckor öppnas vid stora flöden B Pump 3 ~1 m/s B Pump 3 ~0.7 m/s Tät kammare Pump 3 ~0.4 m/s SektionA-A Kvarndammen till Tillfällig mur med genomförning av självfallsledningar.ventiler. Utgående självfallsledningar st, diam 300mm Befintligt överfall. Tas bort tillfälligt Galleranordning installeras tillfälligt Skiss:Alternativ 1, 2och 3 Utloppsanordning Skala 1:200 Gusums bruk, Valdemarsviks kommun Förutsättningar för förbiledning av Alternativa utföranden HifabAB Postgatan Kalmar Inkommande ledningar st, diam 300mm Tillfällig fördämning Erosionsskydd Datum sansvarig Daniel Glatz Förbiledning Principlösningar inlopp, utlopp och pumpstation Datum 1:200 (A3) Bilaga 4
