Topas Vatten avloppsreningsverk Topas 10-80 med option pluspaket Kontaktinformation Topas Vatten Vid driftsättning kontakta närmaste servicekontor.

1 Topas Vatten avloppsreningsverk Topas med option pluspaket Kontaktinformation Topas Vatten Vid driftsättning kontakta närmaste servicekontor. Huvudkontor Tel: E-post: info@topasvatten.se Webb: Service Bengt Bengtsson Tel: Telefontid: Mån-fred E-post: service@topasvatten.se Skärgårdsservice Sven Larsson Tel: E-post: sven@topasvatten.se Service region syd & väst Tomas Järhög Tel: E-post: tomas@topasvatten.se Version

2 Innehåll: Kontaktinformation Topas Vatten Topas överblick Schakt Placering av reningsverk Dränering av externt vatten (vid behov) Placering av eventuell grovrenstank Markrör inkommande Pump - Stationer ) Tryckavlopp allmänt ) Avluftning Pumpstation Avluftning Utlopp Vattenprov Återfyllning av schakt & fyllning av reningsverket Elanslutning/larm Vattenutkast Driftsättning

1. Topas 10-80 överblick Med Topas 10-80 medföljer: - Mapp med dokumentation - Stos för inlopp A Utjämningstank B Processtank C Slamtank D Utrymme för styrning och kompressor E

6 Kem-påfyllning 2. Schakt Figur 1: Grundplan för TOPAS 10-80 Topas 10-20 Botten där reningsverket placeras skall var i våg och bestå av en bärande grund 16-32.

Se installationsritning för dimensioner, reningsverket får inte grävas ner djupare än beskrivet i ritningen Reningsverket måste grävas ner minst 1m. 3.

3 1. Topas överblick Med Topas medföljer: - Mapp med dokumentation - Stos för inlopp A Utjämningstank B Processtank C Slamtank D Utrymme för styrning och kompressor E Pluspaket - Sandfilter 1 Trycksensor i utjämnings- och processtank 2 Råvattenpump 3 Dekanter för utpumpning av renat vatten 4 Operatörspanel 5 Utlopp och eventuellt bräddavlopp 6 Kem-påfyllning 2. Schakt Figur 1: Grundplan för TOPAS Topas Botten där reningsverket placeras skall var i våg och bestå av en bärande grund Därefter hårt packad rörgravssand eller likvärdigt. Se installationsritning för dimensioner, reningsverket får inte grävas ner djupare än beskrivet i ritningen Reningsverket måste grävas ner minst 1m. 3. Placering av reningsverk Topas Betongplattan består av armeringsmatta 150/150/Ø8 med K-40 grovbetong samt 1 till 2 stycken kantförstyvning Ø12. Lutning max 1 mm per meter. Se installationsritning för dimensioner, reningsverket får inte grävas ner djupare än beskrivet i ritningen. Reningsverket måste grävas ner minst 1m. Reningsverket placeras på sandbädden alt. betongplattan med hjälp av stroppar fästa i reningsverkets lyftöglor, Topas levereras med stroppar fästa under reningsverket. Använd tillräckligt långa stroppar så att reningsverket inte tar skada vid lyft. Observera att reningsverket skall vara tomt på vatten när det placeras i gropen. Reningsverket får ej förankras! 3

4. Dränering av externt vatten (vid behov) Vid installation där det råder

användas (på samma sätt som runt en villagrund).

Placering av eventuell grovrenstank Grovrenstanken placeras så att det blir

anslutning. Grovrenstanken förankras med hjälp av jordankare.

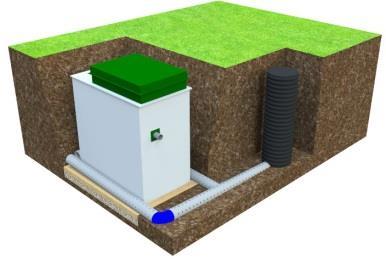

4 4. Dränering av externt vatten (vid behov) Vid installation där det råder risk för höga grundvattennivåer skall dräneringsrör med inspektions/pumpbrunn användas (på samma sätt som runt en villagrund). Råder osäkerhet kontakta Topas Vatten. 5. Placering av eventuell grovrenstank Grovrenstanken placeras så att det blir självfall från reningsverkets slamretur till grovrenstankens inkommande anslutning. Grovrenstanken förankras med hjälp av jordankare. Jordankare ingår ej. Exempel 1. För Topas Grovrenstank 2m 3. Exempel 2. För Topas Grovenstank 3m 3 8m 3. Exempel 3. För Topas Grovenstank 3m 3 8m 3. 4

6. Markrör inkommande Håltagning görs endast inom det blåmarkerade området med t.ex. en hålsåg.

Stosen skruvas dit med de medföljande skruvarna samt tätas med silikon. Notera att stosen medföljer inuti reningsverket. 7.

för att lugna ner vattnet. För att ytterligare lugna vattnet kan man använda ett antal 45-graders böjar.

5 6. Markrör inkommande Håltagning görs endast inom det blåmarkerade området med t.ex. en hålsåg. Med verket medföljer en stos som skall monteras i det nygjorda hålet. För Topas är stosen Ø110, Topas Ø160. Stosen skruvas dit med de medföljande skruvarna samt tätas med silikon. Notera att stosen medföljer inuti reningsverket. 7. Pump Stationer 1) Tryckavlopp allmänt Självfall Vid installation med trycksatt nät är det viktigt att de sista 5-10m före grovrenstanken består av självfallsrör för att lugna ner vattnet. För att ytterligare lugna vattnet kan man använda ett antal 45-graders böjar. Går det trycksatta nätet direkt till reningsverket så skall slangen fästas så att avloppsvattnet flödar ner mot botten av verket, inte sidorna. 2) Avluftning Pumpstation Självfall 5-10m Pump Vid installation med pumpstation så skall ventilationsstammen avluftas separat före och efter pumpen. Bilden ovan visar exempel på hur avluftningen med pumpstation kan se ut 5

8. Avluftning Avluftningen från reningsverket och (i förekommande fall) grovrenstank skall ske via rör över taknocken. Det är viktigt att även infiltration/markbädd avluftas på lämpligt sätt.

vid installation med pumpstation så skall ventilationsstammen avluftas separat både före och efter avbrottet. Bilden ovan visar exempel på hur avluftningen kan se ut 9. Utlopp 10.

6 8. Avluftning Avluftningen från reningsverket och (i förekommande fall) grovrenstank skall ske via rör över taknocken. Det är viktigt att även infiltration/markbädd avluftas på lämpligt sätt. Luftströmmen måste förbli oavbruten, det får inte finnas några vakuumventiler på ventilationsstammen. Vid avbrott i luftströmmen t.ex. vid installation med pumpstation så skall ventilationsstammen avluftas separat både före och efter avbrottet. Bilden ovan visar exempel på hur avluftningen kan se ut 9. Utlopp 10. Vattenprov Utloppet kan ledas till efterpolering i form av markbädd, infiltrationsbädd alternativt singelbädd som är isolerad från frost ovan jord. För att underlätta vattenprovtagning rekommenderar vi att man installerar en provtagningsbrunn efter reningsverket. 6

11. Återfyllning av schakt & fyllning av reningsverket Reningsverket växelfylls med vatten och rörgravssand eller likvärdigt på utsidan.

Stenar som senare påverkas av marktrycket kan ge upphov till sprickor eller nöta hål i plasten. Reningsverket ej får förankras!

Intill reningsverket i marknivå kan man lägga grus eller marksten för att kunna utföra service även vid mindre tjänlig väderlek.

7 11. Återfyllning av schakt & fyllning av reningsverket Reningsverket växelfylls med vatten och rörgravssand eller likvärdigt på utsidan. (på samma sätt som vid nedläggning av swimmingpool) Tänk på att: Inte fylla sandfiltret med vatten. Inga jordmassor förekommer intill verket. Stenar som senare påverkas av marktrycket kan ge upphov till sprickor eller nöta hål i plasten. Reningsverket ej får förankras! Sanden är viktig för att få en bra dränering och undvika framtida sättningar. Intill reningsverket i marknivå kan man lägga grus eller marksten för att kunna utföra service även vid mindre tjänlig väderlek. Toppen av reningsverket (den vita ytan) måste vara täckt av sand eller stenmjöl. När verket är helt nedgrävt skall det fyllas med vatten upp till markerade nivåer. Eventuellt sandfilter skall inte fyllas med vatten eller sand, Topas Vatten Service utför detta vid driftsättning. För Topas 10 levereras sanden redan i verket 12. Elanslutning/larm Topas 8-40 Reningsverkets kopplingsbox (el-hus) placeras på en stolpe väl synlig invid verket. Koppla 1-fas jordad 10A fram till reningsverkets kopplingsbox. Kopplingsboxen och styrenheten i reningsverket är redan ihopkopplade vid leverans. 13. Vattenutkast 14. Driftsättning Topas El-installationen sker efter specifik ritning på anläggningen. Ett framdraget vattenutkast/vattenslang underlättar både för fastighetsägaren och servicepersonal vid tillsyn och service för att kunna spola av reningsverket. Vattenutkastet bör vara maximalt 20m från reningsverket. När serviceavtalet är påskrivet och mottaget av Topas Vatten, kontakta din närmaste serviceregion för driftsättning. Kontaktinformation finns på första sidan. 7
