1 17: ACO Box Concept Lift/Pump Pumpstationer för bostadsmiljö, allmän miljö, fettavskiljarmiljö

2 ACO. The future of drainage. Systemkedjan från ACO ger dräneringslösningar för morgondagens miljöförhållanden ACO har identifierat tre viktiga faktorer som påverkar vårt synsätt på hur vi ska ta oss an utmaningen att hantera dagvatten nu och i framtiden; urbanisering, klimatförändringar och befintlig infrastruktur under mark. Detta kopplas ihop med ACO:s systemkedja. Varje ACO-produkt i systemkedjan kontrollerar vattnet när det passerar genom kedjan för att garantera att det kan återanvändas hygieniskt, ekologiskt och ekonomiskt på ett hållbart sätt. collect: Samla upp och leda clean: Rena och behandla hold: Fördröja och magasinera release: Pumpa, leda bort och återanvända ACO Box Concept är ett registrerat varumärke som tillhör ACO Nordic AB. För senaste uppdatering se

3 Pumpstationer ACO systemkedja sförteckning 3 Vad är ACO Box Concept? 5 Hur väljer jag rätt pumpstation? Vilket material ska min pumpstation vara tillverkad av? 7 ACO Box Concept Lift 1 Bostadsmiljö Inomhus PEHD Allmän miljö Inomhus PEHD 9 3 Bostadsmiljö Inomhus PEHD Bostadsmiljö Inomhus PEHD 11 5 Fettavskiljarmiljö Inomhus PEHD 1 Fettavskiljarmiljö Inomhus PEHD 13 7 Allmän miljö Inomhus PEHD 1 ACO Box Concept Pump Fettavskiljarmiljö Mark PEHD 15 9 Fettavskiljarmiljö Mark PEHD 1 Allmän miljö Mark PEHD Allmän miljö Mark PEHD 1 1 Allmän miljö Mark PEHD Allmän miljö Mark PEHD ACO Box Concept Tillval : Belastningsskydd 1 Hur installerar jag min pumpstation? 3

4

5 Vad är ACO Box Concept? Ett komplett paket förenklar ACO Box Concept är ett familjenamn och fungerar som ett paraply som står för enkelhet. Tanken är att ta något som bedöms vara komplicerat och göra det enkelt, lätt att sälja och attraktivt. Ett komplett paket av produkter säljs på ett artikelnummer, levereras till grossistens centrallager eller direkt till arbetsplatsen. Alla nödvändiga delar ingår för installation och produktfamiljen faller under en harmoniserad EU-norm då hela produkten är CE-märkt. För enkelhet ingår även transporten i priset. Varje box sammanfattas på en sida som ett produktblad med viktig information till vilka applikationer produkten passar. Verkliga exempel ges och du kan lätt hitta vilka tillbehör som passar din box. Under 1 lanserade vi de första Box för olje- och fettavskiljare och 1 lanserade vi boxar för golvbrunnar och rännor för storkök och industri. 1 januari 17 var det premiär för ACO Box Pump och Lift. Idén kommer ursprungligen från hur dataprogram säljs i butiker. Du väljer din "programvarubox" och när du öppnar lådan hemma har du all relevant dokumentation, inklusive nedladdningsnyckel och lösenord. Själva mjukvaran laddas ner direkt till din dator. Produkter i ACO Box Concept : ACO Box Concept Oil ACO Box Concept Grease ACO Box Concept Gully ACO Box Concept Pump ACO Box Concept Lift ACO Box Concept Tillval 5 ACO Box Concept Gully Tillval Oil Grease Tillval Pump Lift Tillval

6 Hur väljer jag rätt pumpstation? Frågeformulär Valet av pumpstation styrs av många normer och bestämmelser. Frågeställningarna nedan är avsedda att underlätta valet av rätt pumpstation och säkerställa att anläggningen motsvarar de krav som föreligger. Allmänt Vid markförläggning På vilket djup (A-mått) kommer ingående ledning. Finns risk för grundvattennivåer högre än,5 m under färdig mark? Är det en körbar yta? Vid installation inomhus På vilken nivå finns dämningsnivån? Vad är det som ska pumpas? Dagvatten Välj en pump med friströmshjul eller en standard centrifugalpump med kanalhjul. Gråvatten Välj en pump med friströmshjul eller en standard centrifugalpump. Tillse att vattnet är fritt från fasta föremål som kan skada pumphjulet. Svartvatten Välj en pump med skärande pumphjul eller med friströms pumphjul. Tillse att vattnet är fritt från fasta föremål som kan skada pumphjulet. Flöde och lyfthöjd En pumpstation måste dimensioneras för både flödet och lyfthöjden som den ska klara. För dagvatten dimensionerar man det flöde som förväntas, hänsyn måste tas för eventuelll fördröjning och magasinering. För spillvatten dimensionerar man för det sannolika flödet från spillvattenenheterna som är anslutna. Det är viktigt att pumpstationens kapacitet varken är för liten eller för stor. En för liten pump ger långa gångtider och en för stor för korta gångtider. Mono eller DUO? Enligt normen SS-EN 15- alternativt SS-EN 15- får monostationer bara användas för 1 familjsbostad. Alla andra applikationer skall var med DUO pumpstation. Ytterligare råd och hjälp finns på eller kontakta ACO Nordic så får du hjälp med dimensioneringen.

7 Vilket material ska min pumpstation vara tillverkad av? Förutsättningar Det finns några viktiga faktorer att ta hänsyn till i valet av pumpstation. Tre viktiga parametrar som man bör ta hänsyn till: Trafikbelastning Betong Klarar hög belastning och trafikintensitet. Utan extra åtgärder klarar betong belastningsklasss D. PEHD Klarar hög belastning och låg trafikintensitet. Dock måste den förses med belastningsskydd för att klara belastningssklass D. Materialet är känsligt för vibrationer som på sikt ger materialutmattning. Förläggningsdjup Betong Klarar normalt sett A-mått* på 5 m. PEHD Klarar normalt sett A-mått* på ca 1,5 m i kombination med maximalt förläggningsdjup från färdig mark till schaktbotten på 3 m. Markförhållanden Betong Klarar de flesta markförhållanden och är självförankrande. Återfyllning av schakt kan ske med befintliga massor i de festa fall. PEHD Materialet kräver bra markföhållanden och är självförankrande i grundvatten upp till,5 m under färdig mark. Med belastningsskydd; grundvatten upp till färdig mark. Återfyllning skall ske med fint material enligt anvisning. 7 * A-mått avser vattengång inlopp till färdig mark.

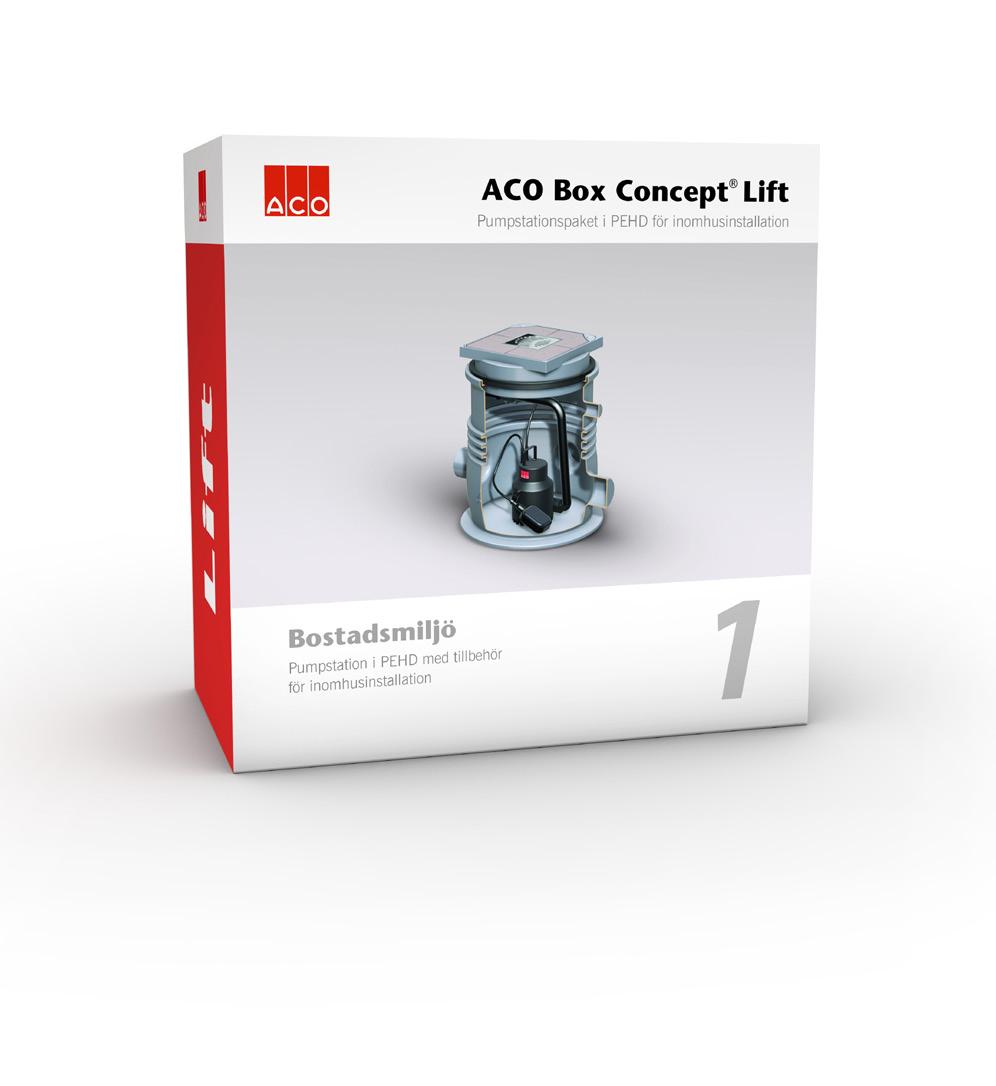

8 1 Pumpstationspaket ACO Box Concept Lift Bostadsmiljö i PEHD för inomhusinstallation, ingjuten SINKAMAT K 5/1 pumpstation MONO Kanalhjul SINKAMAT K Tryckslang DN Ingjutningsmembran Pumpbehållare med anslutningar för kablage luftning och inlopp samt tryckledning 5 m. Pump med nivå-vippa 3 V säker och godkänd ingjuten inomhusinstallation Pumppaket Bostadsmiljö är avsett att installeras där man behöver en liten pumpstation för att lyfta dag- och gråvatten till självfallsledning ovan golvnivå, t.ex. från golvbrunn i utrymmen som dusch, tvättstuga eller pentry. I locket finns det en integrerad golvbrunn med vattenlås som förenklar installationen för lokaler där man vill avvattna golvet. Enkel skötsel via stort lock, 3 x 3 mm Avlopp från golvbrunnar i suterrängvåning eller källarvåning. Exempel Dusch i suterrängvåning eller källare. SINKAMAT K är CE-märkt gentemot SS-EN 15- och uppfyller alla krav avseende provning, hållfasthet, kemisk resistens, märkning och täthet. Tryckledning och anslutning enligt SS-EN ISO Vid total lyfthöjd,3 m, max flöde, l/s Vid total lyfthöjd, m, max flöde 1, l/s RSK nr 5 55 Vikt totalt: 1 kg [m] Sinkamat-K 5/1 K,5 Min. flöde Min. flöde n = 9 U/min 1, 1,5,5,5 3, [l/s] [m 3 /h]

9 ACO Box Concept Lift Allmän miljö Pumpstationspaket i PEHD för inomhusinstallation, ingjuten SINKAMAT K 5/1 pumpstation DUO Kanalhjul SINKAMAT K Tryckslang DN Ingjutningsmembran Pumpbehållare med anslutningar för kablage, luftning och inlopp samt tryckledning 5 m. Styrskåp 3 V med larmutgång säker och godkänd ingjuten inomhusinstallation Pumppaket Allmän Miljö är avsett att installeras där man behöver en liten pumpstation för att lyfta dag- och gråvatten till självfallsledning ovan golvnivå, t.ex. från golvbrunn i utrymmen som dusch, tvättstuga eller pentry. I locket finns det en integrerad golvbrunn med vattenlås som förenklar installationen för lokaler där man vill avvattna golvet. Enkel skötsel via stort lock, 3 x 3 mm. Avlopp från golvbrunnar i fläktrum eller undercentraler. Exempel Dusch i personalutrymme eller källare. SINKAMAT K är CE-märkt gentemot SS-EN 15- och uppfyller alla krav avseende provning, hållfasthet, kemisk resistens, märkning och täthet. Tryckledning och anslutning enligt SS-EN ISO Vid total lyfthöjd,3 m, max flöde, l/s Vid total lyfthöjd, m, max flöde 1, l/s RSK nr 5 7 Vikt totalt: 1 kg [m] Sinkamat-K 5/1 K,5 Min. flöde Min. flöde n = 9 U/min 1, 1,5,5,5 3, [l/s] [m 3 /h]

10 3 Pumpstationspaket ACO Box Concept Lift Bostadsmiljö i PEHD för inomhusinstallation, ingjuten MULI UF MWP1 pumpstation MONO Skärande pumphjul Tryckslang DN Ingjutningsmembran Pumpbehållare med anslutningar för kablage, luftning och inlopp samt tryckledning 5 m. Skärande pumpar och styrskåp 3 V med larmutgång. säker och godkänd ingjuten inomhusinstallation Pumppaket Bostadsmiljö är avsett att installeras där man behöver en liten pumpstation för att lyfta grå- och svartvatten till självfallsledning ovan golvnivå, t.ex. från toaletter och badrum. I locket finns det en integrerad golvbrunn med vattenlås som förenklar installationen för lokaler där man vill avvattna golvet. Enkel skötsel via stort lock, 33 x 5 mm. Avlopp från toaletter i suterrängvåning eller källarvåning. Exempel Avlopp från bad- och duschrum i suterrängvåning eller källare. MULI UF MWP1 är CE-märkt gentemot SS-EN 15- och uppfyller alla krav avseende provning, hållfasthet, kemisk resistens, märkning och täthet. Tryckledning och anslutning enligt SS-EN ISO Vid total lyfthöjd 11 m, max flöde, l/s Vid total lyfthöjd 3, m, max flöde l/s [m] Min. flöde Muli UF MWP1 n = U/min 1 [l/s] RSK nr 5 Vikt totalt: 1 kg [m 3 /h]

11 ACO Box Concept Lift Bostadsmiljö Pumpstationspaket i PEHD för inomhusinstallation, fristående MULI MINI MWP 1.1 pumpstation MONO Friströmshjul Pumpbehållare med anslutningar för luftning och inlopp samt styrskåp, tryckledning 5 m. Pump med styrskåp 3 V Duschkabin i suterrängvåning eller källare. Exempel Tvättstuga i suterrängvåning eller källare. säker och godkänd fristående inomhusinstallation Pumppaket Bostadsmiljö är avsett att installeras där man behöver en liten pumpstation för att lyfta dag- och gråvatten till självfallsledning ovan golvnivå, t.ex. från duschkabin, tvättstuga eller pentry. Flera inlopp för flexibel anslutning. Enkel skötsel via stort lock, Ø3 mm MULI MINI är CE-märkt gentemot SS-EN 15- och uppfyller alla krav avseende provning, hållfasthet, kemisk resistens, uppflytning, märkning och täthet. 11 Vid total lyfthöjd m, max flöde l/s Vid total lyfthöjd m, max flöde 5 l/s [m] 1 Min. flöde för DN5 Min. flöde för DN5/7 Muli Mini MWP [l/s] [m 3 /h] RSK nr 5 9 Vikt totalt: 1 kg

12 5 Pumpstationspaket ACO Box Concept Lift Fettavskiljarmiljö i PEHD för inomhusinstallation, fristående MULI MINI DDP 1.1 pumpstation DUO Friströmshjul Air-bubbler för styrning Avstängningsventil inlopp DN Avstängningsventil tryckledning, DN5 Anslutningskoppling för DN5 tryckledning Pumpbehållare med anslutningar för luftning och inlopp samt tryckledning. Avstängningsventiler till in- och utlopp, anslutningskoppling till tryckledning. Pump med styrskåp V Anslutningskoppling för tryckledning i muffat rostfritt avloppsrör säker och godkänd fristående inomhusinstallation Pumppaket Fettavskiljarmiljö är avsett att installeras där man behöver en pumpstation för att lyfta spillvatten efter avskiljare till självfallsledning ovan golvnivå. Flera inlopp för flexibel anslutning. Enkel skötsel via stort lock, Ø3 mm. Efter fettavskiljare NS1. Exempel Efter oljeavskiljare NS1,5 1 MULI MINI DDP 1.1 är CE-märkt gentemot SS-EN 15- och uppfyller alla krav avseende provning, hållfasthet, kemisk resistens, uppflytning, märkning och täthet. Vid total lyfthöjd m, max flöde l/s Vid total lyfthöjd m, max flöde 5 l/s [m] 1 Min. flöde för DN5 Min. flöde för DN5/7 Muli Mini DDP [l/s] [m 3 /h] RSK nr 5 7 Vikt totalt: 71kg

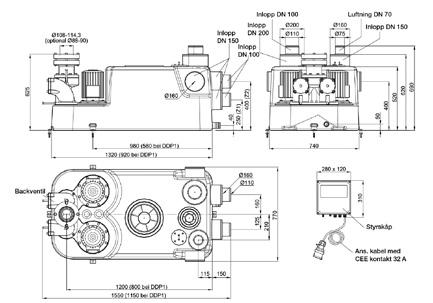

13 ACO Box Concept Lift Fettavskiljarmiljö Pumpstationspaket i PEHD för inomhusinstallation, fristående MULI STAR DDP 1.1 pumpstation DUO Friströmshjul Air-bubbler för styrning Avstängningsventil inlopp DN Avstängningsventil tryckledning, DN Pumpbehållare med anslutningar för luftning och inlopp samt tryckledning. Avstängningsventiler till in- och utlopp, anslutningskoppling till tryckledning. Pumpar med styrskåp V Anslutningskoppling för tryckledning i muffat rostfritt avloppsrör. säker och godkänd fristående inomhusinstallation Pumppaket Fettavskiljarmiljö är avsett att installeras där man behöver en pumpstation för att lyfta spillvatten efter avskiljare till självfallsledning ovan golvnivå. Flera inlopp för flexibel anslutning. Enkel skötsel, alla delar lättåtkomliga. Efter fettavskiljare NS5,5 15 Exempel Efter oljeavskiljare NS 15 MULI STAR DDP 1.1 är CE-märkt gentemot SS-EN 15- och uppfyller alla krav avseende provning, hållfasthet, kemisk resistens, uppflytning, märkning och täthet. 13 Vid total lyfthöjd 9 m, max flöde 3,5 l/s Vid total lyfthöjd m, max flöde 1 l/s [m] Min. flöde för DN5 Min. flöde för DN Muli Star DDP [l/s] [m 3 /h] RSK nr 5 71 Vikt totalt: 7 kg

14 7 Pumpstationspaket ACO Box Concept Lift Allmän miljö i PEHD för inomhusinstallation, fristående MULI STAR DDP 1.1 pumpstation DUO Friströmshjul Avstängningsventil inlopp DN Avstängningsventil tryckledning, DN Anslutningskoppling för DN tryckledning Pumpbehållare med anslutningar för luftning och inlopp samt tryckledning. Avstängningsventiler till in- och utlopp, anslutningskoppling till tryckledning. Pump med styrskåp V Anslutningskoppling för tryckledning i muffat rostfritt avloppsrör säker och godkänd fristående inomhusinstallation Pumppaket Allmän miljö är avsett att installeras där man behöver en pumpstation för att lyfta grå- och svartvatten till självfallsledning ovan golvnivå, t.ex. från duschanläggningar, tvättstuga eller personalpentry. Flera inlopp för flexibel anslutning. Enkel skötsel, alla delar lättåtkomliga. Duschar i personalutrymme eller källare. Exempel Gemensam tvättstuga i suterrängvåning eller källare. 1 MULI STAR DDP 1.1 är CE-märkt gentemot SS-EN 15- och uppfyller alla krav avseende provning, hållfasthet, kemisk resistens, uppflytning, märkning och täthet. Vid total lyfthöjd 9 m, max flöde 3,5 l/s Vid total lyfthöjd m, max flöde 1 l/s [m] Min. flöde för DN5 Min. flöde för DN Muli Star DDP [l/s] [m 3 /h] RSK nr 5 73 Vikt totalt: 75 kg

15 ACO Box Concept Pump Fettavskiljarmiljö Pumpstationspaket i PEHD för markförläggning POWERLIFT P pumpstation DUO Teleskopisk körbar betäckning, D Pumpar SAT D Friströmshjul Avstängningsventil tryckledning, DN Anslutningskoppling för DN5 tryckledning Pumpar med styrskåp V Pumpbehållare med anslutningar för luftning och inlopp samt tryckledning och kablage. Avstängningsventil utlopp, styrskåp, trycknivågivare och anslutningskoppling till tryckledning. säker och godkänd markförläggning Pumppaket Fettavskiljarmiljö är avsett att installeras där man behöver en pumpstation för att lyfta spillvatten till självfallsledning från fettavskiljare. Självförankrande vid grundvatten upp,5 m under mark (vid grundvatten upp till färdig mark säkras pumpstationen med ACO PREFAB). Enkel skötsel, alla delar åtkomliga från marknivå utan nedstigning. Efter fettavskiljare NS 5,5 Tillval Box Concept Tillval : Exempel Efter oljeavskiljare NS3 Belastning Vid placering i körbar yta t.o.m. belastningsklass D skall avskiljaren förses med ACO PREFAB belastningsskydd (Box Concept Tillval :). POWERLIFT P uppfyller SS-EN 15- alla krav avseende provning, hållfasthet, kemisk resistens, uppflytning, märkning och täthet. Vid total lyfthöjd 13 m, max flöde l/s Vid total lyfthöjd m, max flöde 9 l/s RSK nr 5 93 Vikt totalt: 5 kg Tolerans ISO 5 / C [m] n = 9 U/min [l/s] [m 3 /h] Min. flöde för DN5 SAT /D A-måttet är avståndet mellan färdig mark och vattengång/inlopp. 15

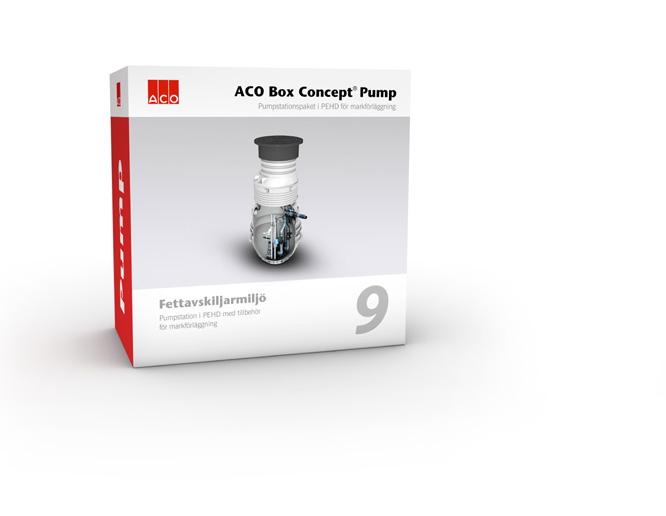

16 9 ACO Box Concept Pump Fettavskiljarmiljö Pumpstationspaket i PEHD för markförläggning POWERLIFT P pumpstation DUO Teleskopisk körbar betäckning, D Pumpar SAT 15D Friströmshjul Hygrostatisk trycknivågivare Avstängningsventil tryckledning, DN Anslutningskoppling för DN7 tryckledning Pumpar med styrskåp V Trycknivågivare, avstängningsventil, flytande betäckning och anslutningskoppling för tryckledning med klämring. säker och godkänd markförläggning Pumppaket Fettavskiljarmiljö är avsett att installeras där man behöver en pumpstation för att lyfta spillvatten till självfallsledning från fettavskiljare. Självförankrande vid grundvatten upp,5 m under mark (vid grundvatten upp till färdig mark säkras pumpstationen med ACO PREFAB). Efter fettavskiljare NS5,5 Tillval Box Concept Tillval : Exempel Efter oljeavskiljarare NS Enkel skötsel, alla delar åtkomliga från marknivå utan nedstigning. Belastning Vid placering i körbar yta t.o.m. belastningsklass D skall avskiljaren förses med ACO PREFAB belastningsskydd (Box Concept Tillval :). POWERLIFT P uppfyller SS-EN 15- alla krav avseende provning, hållfasthet, kemisk resistens, uppflytning, märkning och täthet. Vid total lyfthöjd 13 m, max flöde l/s Vid total lyfthöjd m, max flöde 9 l/s RSK nr 5 9 Vikt totalt: 5 kg Tolerans ISO 5 / C [m] n = 9 U/min [l/s] [m 3 /h] Min. flöde för DN5 SAT 15/D A-måttet är avståndet mellan färdig mark och vattengång/inlopp.

17 ACO Box Concept Pump Allmän miljö Pumpstationspaket i PEHD för markförläggning POWERLIFT P pumpstation DUO Teleskopisk körbar betäckning, D Pumpar SAT D Friktionshjul Avstängningsventil tryckledning, DN Anslutningskoppling för DN5 tryckledning Pumpar med styrskåp V Pumpbehållare med anslutningar för luftning och inlopp samt tryckledning och kablage. Avstängningsventil utlopp, styrskåp, trycknivågivare och anslutningskoppling till tryckledning. säker och godkänd markförläggning Pumppaket Allmän Miljö är avsett att installeras där man behöver en pumpstation för att lyfta gråvatten till självfallsledning t.ex. från duschanläggningar, tvättstuga eller pentry. Självförankrande vid grundvatten upp,5 m under mark (vid grundvatten upp till färdig mark säkras pumpstationen med ACO PREFAB). Enkel skötsel, alla delar åtkomliga från marknivå utan nedstigning. Duschar i personalutrymme eller källare. Tillval Box Concept Tillval : Exempel Gemensam tvättstuga i suterrängvåning eller källare. Belastning Vid placering i körbar yta t.o.m. belastningsklass D skall avskiljaren förses med ACO PREFAB belastningsskydd (Box Concept Tillval :). POWERLIFT P uppfyller SS-EN 15- alla krav avseende provning, hållfasthet, kemisk resistens, uppflytning, märkning och täthet. A-måttet är avståndet mellan färdig mark och vattengång/inlopp. 17 Vid total lyfthöjd 13 m, max flöde l/s Vid total lyfthöjd m, max flöde 9 l/s RSK nr 5 95 Vikt totalt: 5 kg Tolerans ISO 5 / C [m] n = 9 U/min [l/s] Min. flöde för DN5 SAT /D [m 3 /h]

18 11 ACO Box Concept Pump Allmän miljö Pumpstationspaket i PEHD för markförläggning POWERLIFT P pumpstation DUO Teleskopisk körbar betäckning, D Pumpar SAT D Friströmshjul Hygrostatisk trycknivågivare Avstängningsventil tryckledning, DN Anslutningskoppling för DN7 tryckledning Pumpar med styrskåp V Trycknivågivare, avstängningsventil, flytande betäckning och anslutningskoppling för tryckledning med klämring. säker och godkänd markförläggning Pumppaket Allmän Miljö är avsett att installeras där man behöver en pumpstation för att lyfta gråvatten till självfallsledning t.ex. från duschanläggningar, tvättstuga eller personalpentry. Självförankrande vid grundvatten upp till,5 m under marknivå (vid grundvatten upp till färdig mark säkras pumpstationen med ACO PREFAB). Duschar i personalutrymme eller källare. Tillval Box Concept Tillval : Exempel Gemensam tvättstuga i suterrängvåning eller källare. 1 Enkel skötsel, alla delar åtkomliga från marknivå utan nedstigning Belastning Vid placering i körbar yta t.o.m. belastningsklass D skall avskiljaren förses med ACO PREFAB belastningsskydd (Box Concept Tillval :). POWERLIFT P uppfyller SS-EN 15- alla krav avseende provning, hållfasthet, kemisk resistens, uppflytning, märkning och täthet. A-måttet är avståndet mellan färdig mark och vattengång/inlopp. Vid total lyfthöjd 17 m, max flöde l/s Vid total lyfthöjd m, max flöde 1 l/s RSK nr 5 77 Vikt totalt: 5 kg [m] Tolerans ISO 5 / C n = 9 U/min [l/s] Min. flöde för DN5 SAT /D [m 3 /h]

19 ACO Box Concept Pump Allmän miljö Pumpstationspaket i PEHD för markförläggning 1 POWERLIFT P pumpstation DUO Teleskopisk körbar betäckning, D Pumpar SITA N-ex Skärande hjul Hygrostatisk trycknivågivare Avstängningsventil tryckledning, DN Anslutningskoppling för DN7 tryckledning Pumpar med styrskåp V Trycknivågivare, avstängningsventil, flytande betäckning och anslutningskoppling för tryckledning med klämring. Ex-barriär säker och godkänd markförläggning Pumppaket Allmän miljö är avsett att installeras där man behöver en pumpstation för att lyfta grå- och svartvatten till självfallsledning t.ex. från duschanläggningar, tvättstuga, personalpentry och toaletter. Självförankrande vid grundvatten upp till,5 under mark (vid grundvatten upp till färdig mark säkras pumpstationen med ACO PREFAB). Enkel skötsel, alla delar åtkomliga från marknivå utan nedstigning. Avlopp från toaletter i suterrängvåning eller källarvåning. Tillval Box Concept Tillval : Exempel Gemensam tvättstuga i suterrängvåning eller källare. Belastning Vid placering i körbar yta t.o.m. belastningsklass D skall avskiljaren förses med ACO PREFAB belastningsskydd (Box Concept Tillval :). POWERLIFT P uppfyller SS-EN 15- alla krav avseende provning, hållfasthet, kemisk resistens, uppflytning, märkning och täthet. A-måttet är avståndet mellan färdig mark och vattengång/inlopp. 19 Vid total lyfthöjd m, max flöde l/s Vid total lyfthöjd 1 m, max flöde l/s [m] Tolerans ISO 5 / C n = 9 U/min RSK nr 5 9 Vikt totalt: 5 kg 15 5 Min. flöde för DN5 SITA -N-ex [l/s] [m 3 /h]

20 13 Pumpstationspaket ACO Box Concept Pump Allmän miljö i PEHD för markförläggning POWERLIFT P pumpstation DUO Teleskopisk körbar betäckning, D Pumpar SITA 3-NEX-EX Skärande hjul Hygrostatisk trycknivågivare Avstängningsventil tryckledning, DN Anslutningskoppling för DN7 tryckledning Pumpar med styrskåp V Trycknivågivare, avstängningsventil, flytande betäckning och anslutningskoppling för tryckledning med klämring. Ex-barriär säker och godkänd markförläggning Pumppaket Allmän miljö är avsett att installeras där man behöver en pumpstation för att lyfta grå- och svartvatten till självfallsledning t.ex. från duschanläggningar, tvättstuga, personalpentry och toaletter. Självförankrande vid grundvatten upp till,5 under marknivå (vid grundvatten upp till färdig mark säkras pumpstationen med ACO PREFAB). Enkel skötsel, alla delar åtkomliga från marknivå utan nedstigning. Avlopp från toaletter i suterrängvåning eller källarvåning. Tillval Box Concept Tillval : Exempel Gemensam tvättstuga i suterrängvåning eller källare. Belastning Vid placering i körbar yta t.o.m. belastningsklass D skall avskiljaren förses med ACO PREFAB belastningsskydd (Box Concept Tillval :). POWERLIFT P uppfyller SS-EN 15- alla krav avseende provning, hållfasthet, kemisk resistens, uppflytning, märkning och täthet. A-måttet är avståndet mellan färdig mark och vattengång/inlopp. Vid total lyfthöjd 7 m, max flöde l/s Vid total lyfthöjd m, max flöde 7,5 l/s [m] Tolerans ISO 5 / C n = 75 U/min SITA 3-N-ex RSK nr 5 97 Vikt totalt: 5 kg 15 5 Min. flöde för DN [l/s] [m 3 /h]

21 ACO Box Concept Tillval Tillvalspaket för markförlagda avskiljare Belastningsskydd : ACO PREFAB Belastningsskydd 15/-D (se anvisning för aktuell avskiljare/ pumpstation) Belastningsskydd till markförlagda avskiljare ger ett säkert och snabbt skydd Tillvalspaket ACO PREFAB är ett prefabricerat belastningsskydd för enheter som placeras där trafiklast upp till D kan förekomma. Box Concept Oil 1:1 Box Concept Oil 1: Box Concept Oil 3:1 Box Concept Oil 3: Box Concept Oil :1 Box Concept Oil : Box Concept Grease 5:1 Box Concept Grease 5: Box Concept Grease :1 Box Concept Grease : Box Concept Grease 7:1 Box Concept Grease 7: Box Concept Pump Box Concept Pump 9 Box Concept Pump Box Concept Pump 11 Box Concept Pump 1 Box Concept Pump 13 Box Concept Tillval :1 Box Concept Tillval : Belastningsskyddet är framtaget med avsikt att korta ledtiden vid förläggning och att säkerställa avlastningen från trafik. 1 Ø 15 Ø RSK nr Vikt totalt: 7 kg

22 Hur installerar jag min pumpstation? Nedan visade installationsexempel skall ses som vägledning och översikt. Gällande installationsanvisning för respektive produkt skall följas. Markförlagd pumpstation Självfallsledning till pumpstation Tryckledning från pumpstation med böj över dämningsnivå 3 Luftledning Kabelskyddsrör Inomhusplacerad pumpstation Minipumpstation t.ex. MULI-STAR Styrskåp 3 Säkerhetsböj mot bakvatten Ventilationsanslutning DN5 5 Tryckledning Tilloppsledning 7 Avstängningsventil (tillval) Tömningsledning för behållaren 9 Handmembranpump (tillval) Trevägskran (tillval) 11 Avstängningsventil (tillval) 1 Pumpgrop
