Underhållsinstruktioner för oljeavskiljare av CERTARO NS-serien Oljeavskiljare behöver underhållas med jämna intervall för att säkerställa fullgod funktion.

1 Underhållsinstruktioner för oljeavskiljare av CERTARO NS-serien Oljeavskiljare behöver underhållas med jämna intervall för att säkerställa fullgod funktion. Med vilken effekt enheten tar upp olja och andra föroreningar beror i större utsträckning på omfattningen av användningen än dimensionen. Sandning vintertid kommer att orsaka att sandavskiljaren fylls fortare än vad som sker i varmt klimat, liksom tvätt av smutsigare fordon fyller sand avskiljaren fortare. Standarden (EN 858) reglerar hur sand avskiljaren dimensioneras beroende på vilken applikation. Nivålarm indikerar tömningsbehov. Rekommenderad tömningsintervall minst 1 ggr/år. Spola filter. Återfyll avskiljaren med vatten. Avskiljaren besiktas vart femte år. 1 Lyftögla för textilband (ø25) (max last 420 kg = tom tank) OBS! lyft i två punkter! 2 Inlopp 3 Muff för ventilationsrör (ø110). Dra rör upp över mark. Avsluta med Svanhals eller likvärdigt. 4 Kona (ø1000/600) och Stigarrör (ø600) 5 Box för Coalescensfilter 6 Lyftögla för textilband (ø25) (max last 420 kg = tom tank) OBS! lyft i två punkter! 7 Utlopp 8 Automatisk Avstängningsventil 9 Tank 10 Coalescensfilter 11 Lager för oljeskikt 12 Sandavskiljare (6)

Underhållsinstruktioner för CERTARO NS-serien 3] Om det finns ett nivålarm monterat; lyft upp nivågivare och rengör dem separat.

4] Rengör insidan (så mycket som går att komma åt) inklusive utföras: coalescensfiltret, med hjälp av högtryckstvätt (max 150 bar). OBS!

utformning. digt, dock minst med en 5-års intervall i samband med besiktning. 1] Avlägsna locket. 2] Töm alla fack med hjälp av en suganordning OBS!

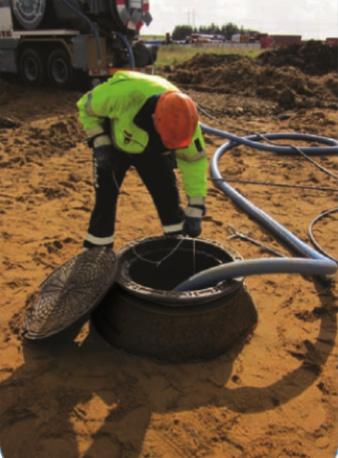

2 Underhållsinstruktioner för CERTARO NS-serien 3] Om det finns ett nivålarm monterat; lyft upp nivågivare och rengör dem separat. Att lyfta dem ur avskiljaren skyddar För fullständigt underhåll måste stegen i följande instruktion även från slag i samband med slamtömningen. 4] Rengör insidan (så mycket som går att komma åt) inklusive utföras: coalescensfiltret, med hjälp av högtryckstvätt (max 150 bar). OBS! Vänligen se även referenskortet inuti avskiljaren för detal Coalescensfiltret behöver inte lyftas ur oftare än nödvän- je rad information kring din specifika avskiljares utformning. digt, dock minst med en 5-års intervall i samband med besiktning. 1] Avlägsna locket. 2] Töm alla fack med hjälp av en suganordning OBS! Coalescensfiltret kan lyftas upp om nödvändigt vid var tömning samt vid den mer omfattande 5-årsinspektionen. Den besiktningen utförs lämpligen vid ett årligt tömningsinter vall. Lagom är att tömma tanken 1ggr/år. 5-årsöversyn 2 (6) Oljeavskiljare av Certaro NS-serien Tel Fax

5] Efter högtryckstvätt så ta bort allt kvarstående vatten och andra rester

6] Lyft upp den automatiska avstängningsventilen för rengöring och kontroll

7] Lyft tillbaka den automatiska avstängningsventilen ned i det röret som

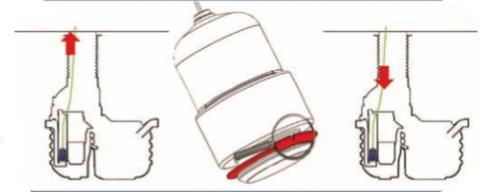

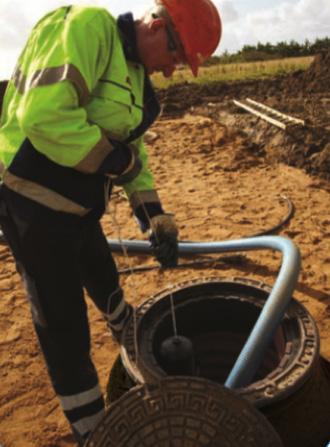

3 5] Efter högtryckstvätt så ta bort allt kvarstående vatten och andra rester från samtliga fack med hjälp av en sug/slamtömningsbil. 6] Lyft upp den automatiska avstängningsventilen för rengöring och kontroll av tätningen. 7] Lyft tillbaka den automatiska avstängningsventilen ned i det röret som den ska löpa vertikalt inuti. Det röret hittas monterat efter coalescensfiltret och allra närmast utloppet. Oljeavskiljare av Certaro NS-serien 3 (6)

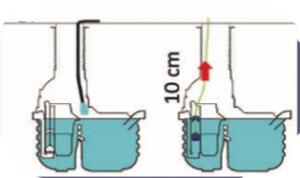

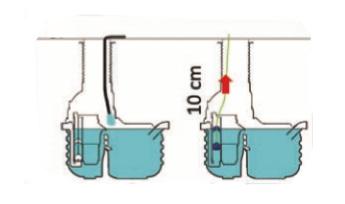

4 8] Häng tillbaka nivågivarna tillhörande nivålarmet. 9] Återfyll tanken med rent vatten. 10] Aktivera den automatiska avstängningsventilen genom att dra den upp/ned +/- 10cm med hjälp av snöret som den är fäst i. Det för att säkerställa att den börjar flyta. 11] Avsluta med att placera tillbaka locket eller betäckningen. 4 (6) Oljeavskiljare av Certaro NS-serien Tel Fax

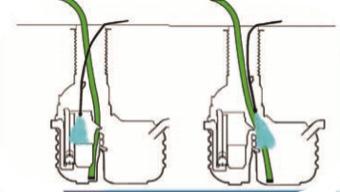

5 Figurativ underhållsinstruktion 2a 4 6 Se stycke 2, sida 2. Se stycke 4, sida 2 + stycke 6, sida 3. 2b 4b 5-årsöversyn Se stycke 2, sida 2. Se stycke 4, sida Se stycke 4, sida 2 + stycke 5, sida 3. Se stycke 9 och 10, sida 4 Oljeavskiljare av Certaro NS-serien 5 (6)

6 Produkt Benämning Flödeskapacitet Sandfång Inlopp/Utlopp Oljeskikt Klass 1 (l/s) Max (l/s) (liter) YD mm (liter) Typ 100 (NS*100 liter sandfång) NS6-EN858 NS6/600 6 n/a / NS10-EN858 NS10/ n/a NS15-EN858 NS15/ n/a / NS20-EN858 NS20/ n/a Typ 200 (NS*200 liter sandfång) NS6-EN858 NS6/ n/a /200/ NS10-EN858 NS10/ n/a /200/ Typ 300 (NS*300 liter sandfång) NS6-EN858 NS6/ n/a /200/ Typ 100 Bypass NS6-EN858 NS6/ (*60) (spetsände) 64 NS10-EN858 NS10/ (*100) (spetsände) 140 *om kapacitetsutnyttjande på full ledning (ø315), 3-6 fall och 10 % av NS genom klass-1 Tillbehör Förhöjning TEGRA 600 STIGARRÖR 1,5M M/MUFF TEGRA 600 TÄTNING T/STIGARRÖR TEGRA 425 STIGARRÖR 1,5M M/MUFF TEGRA 425 TÄTNING T/STIGARRÖR Tillbehör Provtagningsbrunn PROVTAGNINGSBRUNN TEGRA 425 (inklusive betäckning, 40T) PROVTAGNINGSBRUNN TEGRA 425 (inklusive betäckning, 40T) PROVTAGNINGSBRUNN F/CERTARO Tillbehör Betäckning T TÄT BETÄCKNING F/AVSKILJARE (CERTARO NS och PROVTAGNINGSBRUNN /250 (spetsände/muff) Wavin Sverige Kjulamon Eskilstuna Tel. +46 (0) Fax +46 (0) wavin@wavin.se Connect to better på Juni (6)
