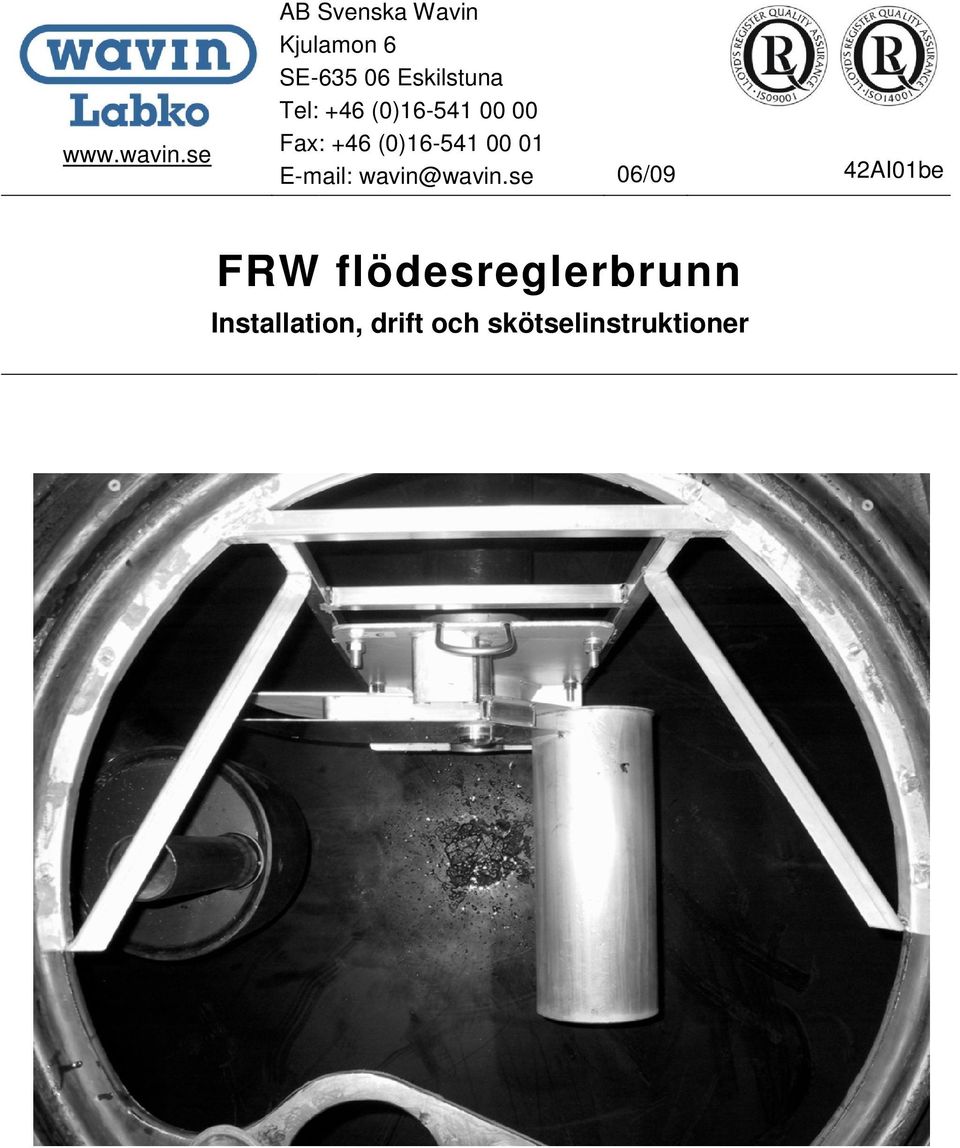

1 AB Svenska Wavin Kjulamon 6 SE Eskilstuna Tel: +46 (0) Fax: +46 (0) wavin@wavin.se 06/09 42AI01be flödesreglerbrunnn Installation, drift och skötselinstruktionerr

2 Contents 1 FLÖDESREGLERBRUNN TEKNISKA DATA DRIFT KONSTRUKTION EUROHUK 800 INSPEKTIONSHALS BETÄCKNING INSTALLATION TRANSPORT OCH HANTERING AV TANK FÖRANKRING NS10/30 NS30/ Förankring i sand...5 Förankring i betongplatta NS40/120 NS100/ Förankring i betongplatta...5 Förankring i trästock...6 Förankring med GAP-plattor NS125/375 - NS150/ Förankring i betongplatta ÅTERFYLLNAD INSTALLATION AV INSPEKTIONSHALS UNDERHÅLL Wavin 2(12)

3 1 FLÖDESREGLERBRUNN är avsedd som en del av regnvattensystemet på stora parkerings och lagerutrymmen, samt industriella ytor. hjälper till att jämna ut plötsligt kraftiga regn för att så nära det går motsvara det nominella flödet som avskiljaren klarar. Detta bidrar till att hjälpa avskiljaren från överbelastning vid regnoväder. skall inte installeras där avloppsvatten förekommer. 2 TEKNISKA DATA 2.1 Drift 2.2 Konstruktion Flödesreglerbrunnen är utrustad med en mekanisk flödesregulator, som upprätthåller det nominella flödet till avskiljaren. Även ett momentant, för högt, inkommande flöde får överstiga den nominella kapaciteten (flöde i liter/sekund) hos avskiljaren. Förutom den mekaniska flödesregulatorn finns det tre anslutningsrör i flödesregulatorn. Förutom in-och utloppsrör finns det ett bypassrör för att leda vatten över den nominella kapaciteten förbi avskiljaren. NS10/30 NS30/90 NS40/120 NS100/300 NS125/375 NS150/450 Figur 1. Flödesreglerbrunn NS10/30 NS150/450. Se mer detaljerad information på: EuroHUK 800 inspektionshals Brunnen kräver EuroHUK 800 inspektionshals, som är en vattentät lösning som skall installeras ovanpå brunnen. Typ (höjd) på inspektionshalsen väljs efter förläggningsdjupet: vattengång inlopp färdig mark. 2.4 Betäckning Det krävs en 600mm, 40 tons betäckning. Wavin 3(12)

4 3 INSTALLATION 3.1 Transport och hantering av tank Hantera tanken med omsorg. Tanken får inte rullas eller tappas. Fäst tanken ordentligt före transport. Lyft tanken i lyftöglor eller spännband ordentligt lindade runt tanken om trucken inte kan användas till att lyfta. Undvik plötsliga rörelser när du lyfter tanken och se till att banden inte kan glida av. Inspektera tanken direkt och väl - direkt efter transport efter under denna hantering eventuellt uppkomna skador. Figur 2. Transport och hanteringsinstruktioner. Wavin 4(12)

5 3.2 Förankring Förankra brunnen väl för att förhindra uppflytning. En förankringsplatta gjuts om: - Grundvattenytan i området ligger högre än botten av brunnen - Vattnets infiltration i marken är svag och regnvatten kan samlas omkring tanken Starta installationen av brunnen genom att komprimera ett horisontellt plant 30 cm sand- lager (stenfri sand) på botten av gropen NS10/30 NS30/90 Förankring i sand Tanken förankrar sig själv om installerad rätt och marken är mot vatten genomsläpplig. I detta fall behövs inte separat förankring. Om separat förankring inte utförs, lyft tanken på ned på sandlagret och häll ca. 30 cm vatten i tanken för att stabilisera den innan vidare återfyllnad. Förankring I betongplatta Gjut 1500x1500x150 mm förstärkt förankringsplatta på sandlager och 4 st min. Ø10 mm rostfria stålöglor gjuts in i platta. Bestäm position av öglor före gjutning av betongplattan. Lyft tanken ned på sandtäckt betongplatta och häll ca. 30 cm vatten i tanken för att stabilisera den. Förankra tanken med icke-töjbara 25 mm breda polyesterband, med en nominell kapacitet på 2500 kg. Förankra tanken med två remmar. Spänn banden bakom lyftöglor vid kragen på ett sätt så båda banden går runt tanken ett halvt varv. Fäst banden i öglorna i plattan (Figur 3). 1. Betongplatta K30-2. Armering A500HW T8 # SS Klack T10 (4 pcs) 3. Icke-töjbara förankringsband Figur 3. Förankring NS10/30 - NS30/90 för att förhindra uppflytning pga högt grundvatten NS40/120 NS100/300 Förankring i betongplatta Ett rekommenderat sätt att förankra tanken är med en förstärkt betongplatta. Gjut förstärkt betongplatta eller placera prefabricerad sådan på ett sandlager. Använd t.ex. betong K30-2 och A500HW T8 # 200 armering vid gjutning av platta. Plattan skall vara kvadratisk till formen. Gjut in rostfria stålöglor i betongplattan. Se placering av öglorna och storlek på Wavin 5(12)

6 betongplattan i Figur 4. Förankra tanken med icke-töjbara 25 mm breda polyesterband, med en nominell kapacitet på 2500 kg. Spänn 4 st ca. 4 m långa band till dem övre fästena på tanken och 4 st ca. 2 m långa band till dem lägre fästena. Om du har beställt förankringsbanden från Wavin, har banden levererats som 4 st 6 m långa band som mäts och skärs som nämnts ovan vid installation av tanken. OBS! Alla förankringsfästen på den sfäriska tanken skall utnyttjas. Packa min. 20 cm stenfri sand på betongplattan. Figur 4.Förankring av NS40/120 - NS100/300 i betongplatta. NS40/120 NS50/150 NS65/195 NS80/240 NS100/300 A B C Betongplatta K30-2. Armering A500HW T8 #200 2 SS Klack T10 (8 pcs) 3 Icke-töjbara förankringsband Förankring i trästockar Alternativt kan förankring utföras med 4 st stockar av impregnerat trä användas. Medelstora c:a 100x100x mm beroende på storleken på tanken. Lägg stockarna på båda sidorna av tanken så att dem är helt täckta med sand. Lägg till minst 200 mm sand mellan tanken och stockarna. Spänn icke-töjbara band runt stockarna så hårt att dem inte kommer att ge efter på grund av stigande krafter. Förankra tanken med icke-töjbara 25 mm breda polyesterband, med en nominell kapacitet på 2500 kg. Spänn 4 st ca. 4 m långa band till dem övre fästena på tanken och 4 st ca. 2 m långa band i dem lägre fästena. Om du har beställt förankringsbanden från Wavin, har banden levererats som 4 st 6 m långa sådana som mäts och skärs som nämnts ovan vid installation av tanken. OBS! Alla förankringsfästen på den sfäriska tanken skall utnyttjas. Wavin 6(12)

7 Figur 5. Förankring av NS40/120 - NS100/300 med impregnerat trä. 1 Impregnerade trästockar, 4 pcs (100x100x mm) 2 Icke-töjbara förankringsband Förankring med GAP-plattor Tanken kan också förankras med glasfiberarmerade plattor (Figur 6). Placera plattorna i samma nivå som tankens botten. Spänn förankringsbanden genom hålen på plattan och gör minst en dubbelknut. OBS! Alla förankringsfästen på den sfäriska tanken skall utnyttjas. Likaså alla plattor utnyttjas. Figur 6. Förankring av NS40/120 - NS100/300 med GAP-plattor. 1 Förankringsplattor, GAP, 8 pcs 2 Icke-töjbara förankringsband Wavin 7(12)

8 3.2.4 NS125/375 - NS150/450 Förankring i betongplatta Gjut i betong en armerad platta på sandlager eller and prefabricerad sådan. Använd t.ex. betong K30-2 och A500HW T8 # 200 armering för gjutning av platta. Plattan ska vara gjuten i fyrkantsform och storlek ska vara sådan att den minst når ut till kant på tankens diameter om 1000mm och tjocklek minst 300mm. Placera tanken på plattan. Tabell 1. Antal och placering av förankring. TITLE NS125/375 NS150/450 Förankringsband, st - - Fixeringsplatta, st 6 12 KEMLA 20, hammarkapsel, st (kemisk förankr.) 6 12 VH 20x260 gängstång, st 6 12 Avstånd mellan infästningar 60 o 30 o 1. Ta bort transportmaterialet och placera tanken på mitten av förankringsplattan (Figur 7). Häll rent vatten i tanken för att stabilisera den. 2. Förankring sker med fixeringsplatta, som fästs i plattan med gängade stänger och hammarkapslar (KEMLA 20). Antal och placering av förankringspunkter är beroende på modellen. (figur 8 och tabell 1). Figur 7. Princip: förankrad GAP-tank NS125/375-NS150/ Mark ut infästningspunkter på betongplattan. Borra 180 mm djupa Ø25 mm hål i den torra plattan vid varje fästpunkt (Figur 8). Hål som borras med diamantborr måste rensas ur. Håll monteringsgropen torr tills förankringen är klar. 4. Borsta, sug eller blås hålet rent med omsorg. 5. Installera hammarkapseln (KEMLA 20) i hålet. Wavin 8(12)

9 6. Slå ned gängstången till botten av hålet och vrid den ett par gånger. På detta sätt sprider sig det härdande materialet i hela hålet. Härdningstiden beror på temperatur (tabell 2). Tabell 2. KEMLA 20 s härdningstid i olika temperaturer. Temperatur Mer än +20 o C +10 o C +0 o C Under 5 o C Härdning 10 min 20 min 1 h 5 h Torrt 2 h 4 h 10 h 25 h 7. Installera fästdon på sin plats efter härdning och skruva på muttern med momentnyckel till 150 Nm. 1. Tank 2. Förankringsplatta - betong K armering A500HW T10 # KEMLA 20, hammarkapsel 4. Gängstång VH20x Mutter M20 6. Bricka 7. Fixeringsplatta 80x90x10 mm 3.3 Återfyllnad Figur 8. Förankring av vertikal GAP-tank Packa sanden runt tanken med omsorg. Använd siktat grus med kornstorlek mm för att fylla gropen. Fortsätt att fylla gropen tills marken nås. Packa sanden i lager om 20 cm upp till nivå med avlopp. Installera därefter inlopp och utlopp. Fyll sedan gropen. Undvik att använda tunga vibratorer vid packning av sand lager på toppen av tanken och ovan in-och utlopp. Häll vatten i tanken medans kringfyllning sker detta för att tanken ska sätta sig bättre. Wavin 9(12)

10 3.4 Installation av inspektionshals 1. Ta bort förvaringslocket från inspektionshalsen. Placera packningen på dess underkant. (Figur 9). Montera inspektionshalsen mot manluckan. Lås spärrarna. 2. Packa sanden i lager om 20 cm. Anslut ventilationsrör till uttag på inspektionshalsen. Undvik att använda tunga vibratorer vid packning av sand på toppen av tanken och ovan in-och utlopp. Packa sanden tills marken nås. Efter att ha fyllt gropen, kapas inspektionshalsen till rätt höjd. Observera att betäckningen kommer att ge ca mm extra i bygghöjd. 3. Efter kapning, installeras betäckningens ram. Ramen måste ligga mot omgivande lager av sand eller förankringsplatta och asfaltslager istället för att belasta tanken. 4. Vid en yta där tung och medeltung trafik går, gjuts tryckutjämningsplatta och ett lager av asfalt måste läggas för att utjämna hjulbelastningar (Figur 11). 5. Slutligen, fyll avskiljaren med vatten till utloppets nivå. Figur 9. Installation av EuroHUK inspektionshals på PE-tank. 1. Lås 2. Tätningsring 3. Manlucka 4. EuroHUK 800 inspektionshals Figur 10. Installation av EuroHUK inspektionshals på GAP-tank. Wavin 10(12)

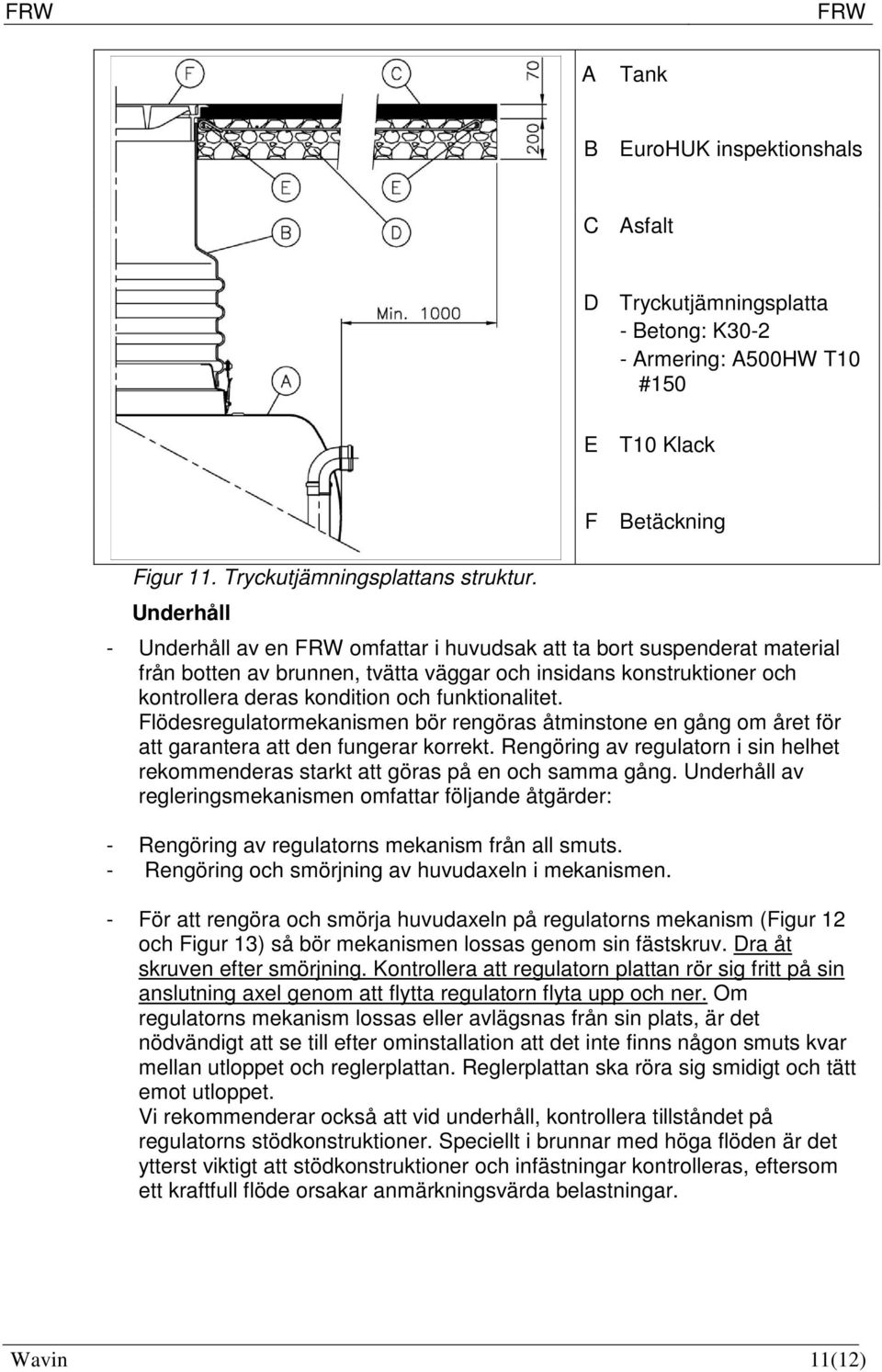

11 A Tank B EuroHUK inspektionshals C Asfalt D Tryckutjämningsplatta - Betong: K Armering: A500HW T10 #150 E T10 Klack Figur 11. Tryckutjämningsplattans struktur. Underhåll F Betäckning - Underhåll av en omfattar i huvudsak att ta bort suspenderat material från botten av brunnen, tvätta väggar och insidans konstruktioner och kontrollera deras kondition och funktionalitet. Flödesregulatormekanismen bör rengöras åtminstone en gång om året för att garantera att den fungerar korrekt. Rengöring av regulatorn i sin helhet rekommenderas starkt att göras på en och samma gång. Underhåll av regleringsmekanismen omfattar följande åtgärder: - Rengöring av regulatorns mekanism från all smuts. - Rengöring och smörjning av huvudaxeln i mekanismen. - För att rengöra och smörja huvudaxeln på regulatorns mekanism (Figur 12 och Figur 13) så bör mekanismen lossas genom sin fästskruv. Dra åt skruven efter smörjning. Kontrollera att regulatorn plattan rör sig fritt på sin anslutning axel genom att flytta regulatorn flyta upp och ner. Om regulatorns mekanism lossas eller avlägsnas från sin plats, är det nödvändigt att se till efter ominstallation att det inte finns någon smuts kvar mellan utloppet och reglerplattan. Reglerplattan ska röra sig smidigt och tätt emot utloppet. Vi rekommenderar också att vid underhåll, kontrollera tillståndet på regulatorns stödkonstruktioner. Speciellt i brunnar med höga flöden är det ytterst viktigt att stödkonstruktioner och infästningar kontrolleras, eftersom ett kraftfull flöde orsakar anmärkningsvärda belastningar. Wavin 11(12)

12 Figur 12. Flödesregulatorns axel. 1. Axel 2. Reglerplatta 3. Flöte 4. Utlopp Figur 13. Flödesregulatorns olika delar.. Wavin 12(12)
