1 CBC Bruksanvisning HD-mottagare för kabelnätverk

2

3 Denna triangel, som visas på din komponent, varnar dig om en oisolerad farlig spänning inne i enheten. Denna spänning är eventuellt så hög att fara för elstöt föreligger. Denna triangel, som visas på din komponent, anger att viktiga bruksanvisningar och serviceanvisningar ingår i dokumentationen i fråga.

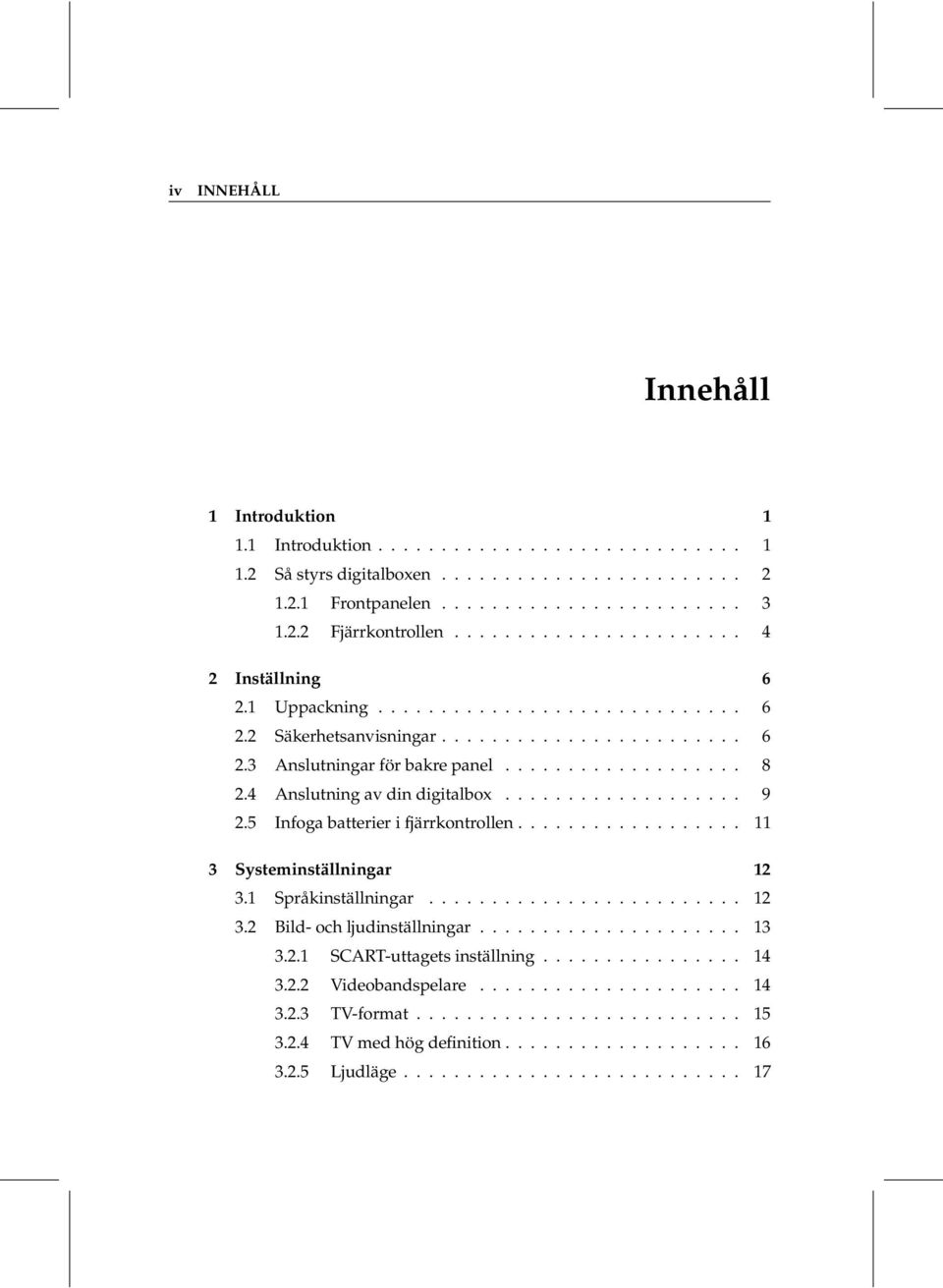

4 iv INNEHÅLL Innehåll 1 Introduktion Introduktion Så styrs digitalboxen Frontpanelen Fjärrkontrollen Inställning Uppackning Säkerhetsanvisningar Anslutningar för bakre panel Anslutning av din digitalbox Infoga batterier i fjärrkontrollen Systeminställningar Språkinställningar Bild- och ljudinställningar SCART-uttagets inställning Videobandspelare TV-format TV med hög definition Ljudläge

5 INNEHÅLL v 3.3 Tidsinställning Behörighetskontroll Justera OSD-menyn Kanalsökning Sökning efter sändningstjänster Återställning av fabriksinställningar Daglig användning Listfunktioner Visning av programinformation Val av ljudspår Val av undertextspår Visning av text-tv Visning av den elektroniska programtablån Visning av multifeed-kanaler Skapa tidsinställda händelser Lista kanaler 31 7 Uppdatering av mjukvara och dataöverföring 34 Sakregister 35

6

7 1 Kapitel 1 Introduktion 1.1 Introduktion High Definition-digitalbox för bästa bildupplevelse. Topfield CBC är en digitalbox avsedd för att motta SD (MPEG 2)- och HD (MPEG 4)-sändningar. Produkten stöder länkning av kort för HD-kabelkanaler och uppfyller finska kabelnätverkets Cable Ready HD-krav. Genom att testa apparater och med Cable Ready HD-märket försäkras både apparatens funktion och sekretess av HD-innehållet som programbolagen förutsätter. Digitalboxen CBC 7000 har följande egenskaper: Conax-kortlänkning (Conax CAS 7 Chipset Pairing) Cable Ready HD godkänd Mottagning av HD (MPEG-4 AVC/H.264)- och SD (MPEG-2)-sändningar Kompatibel med Dolby Digital Mångsidiga anslutningar: 2 x SCART HDMI RCA A/V S/PDIF Elektronisk programguide EPG

8 2 Introduktion Favoritlista med favoritkanaler 1.2 Så styrs digitalboxen Digitalboxen kan användas med fjärrkontrollen och knapparna på frontpanelen. OBSERVERA När digitalboxen är frånkopplad men ansluten till ett vägguttag, kallar vi det för beredskapsläge; när den däremot är påslagen är den i driftsläge.

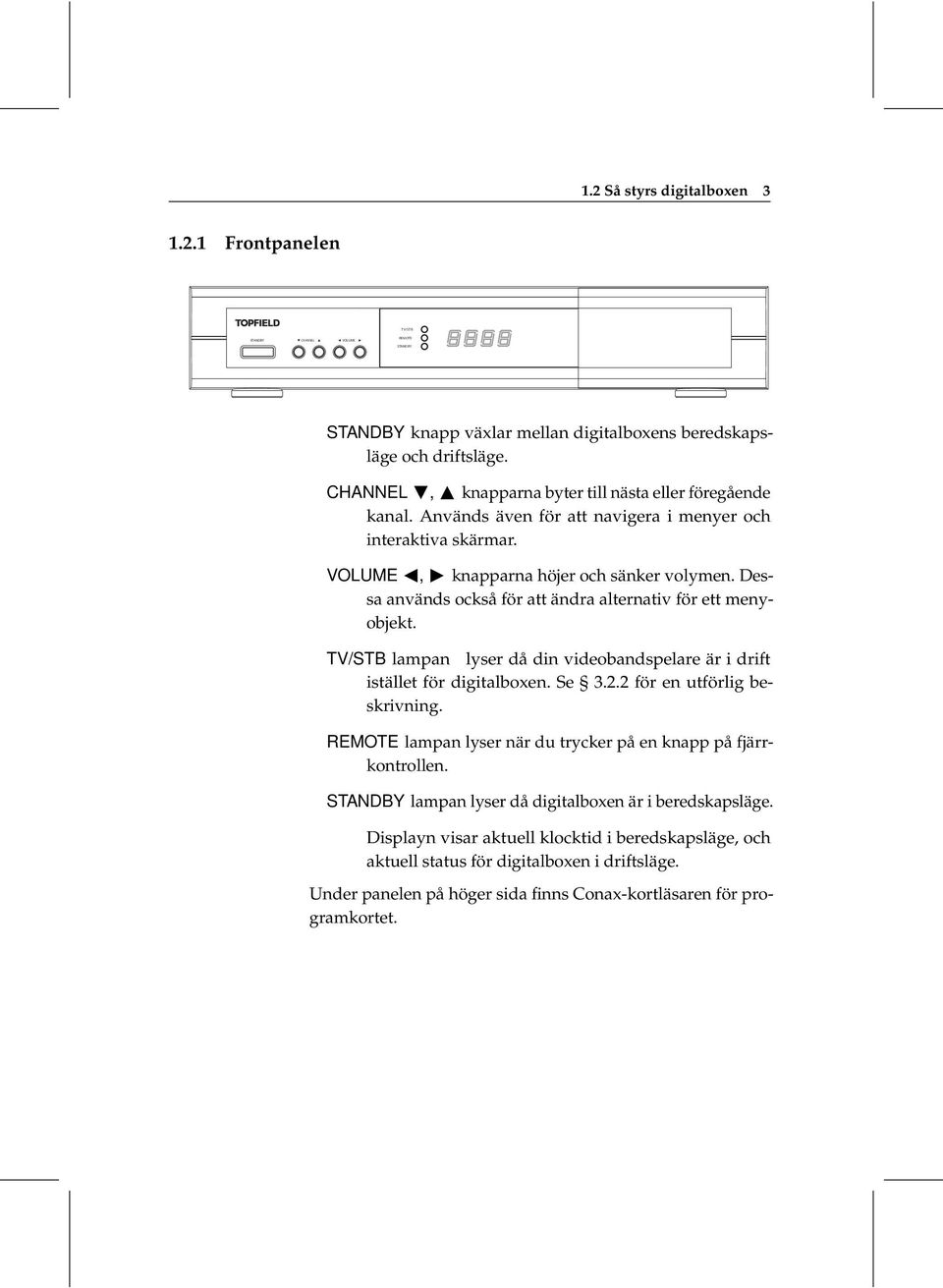

9 1.2 Så styrs digitalboxen Frontpanelen TV/STB STANDBY CHANNEL VOLUME REMOTE STANDBY STANDBY knapp växlar mellan digitalboxens beredskapsläge och driftsläge. CHANNEL c, a knapparna byter till nästa eller föregående kanal. Används även för att navigera i menyer och interaktiva skärmar. VOLUME b, d knapparna höjer och sänker volymen. Dessa används också för att ändra alternativ för ett menyobjekt. TV/STB lampan lyser då din videobandspelare är i drift istället för digitalboxen. Se för en utförlig beskrivning. REMOTE lampan lyser när du trycker på en knapp på fjärrkontrollen. STANDBY lampan lyser då digitalboxen är i beredskapsläge. Displayn visar aktuell klocktid i beredskapsläge, och aktuell status för digitalboxen i driftsläge. Under panelen på höger sida finns Conax-kortläsaren för programkortet.

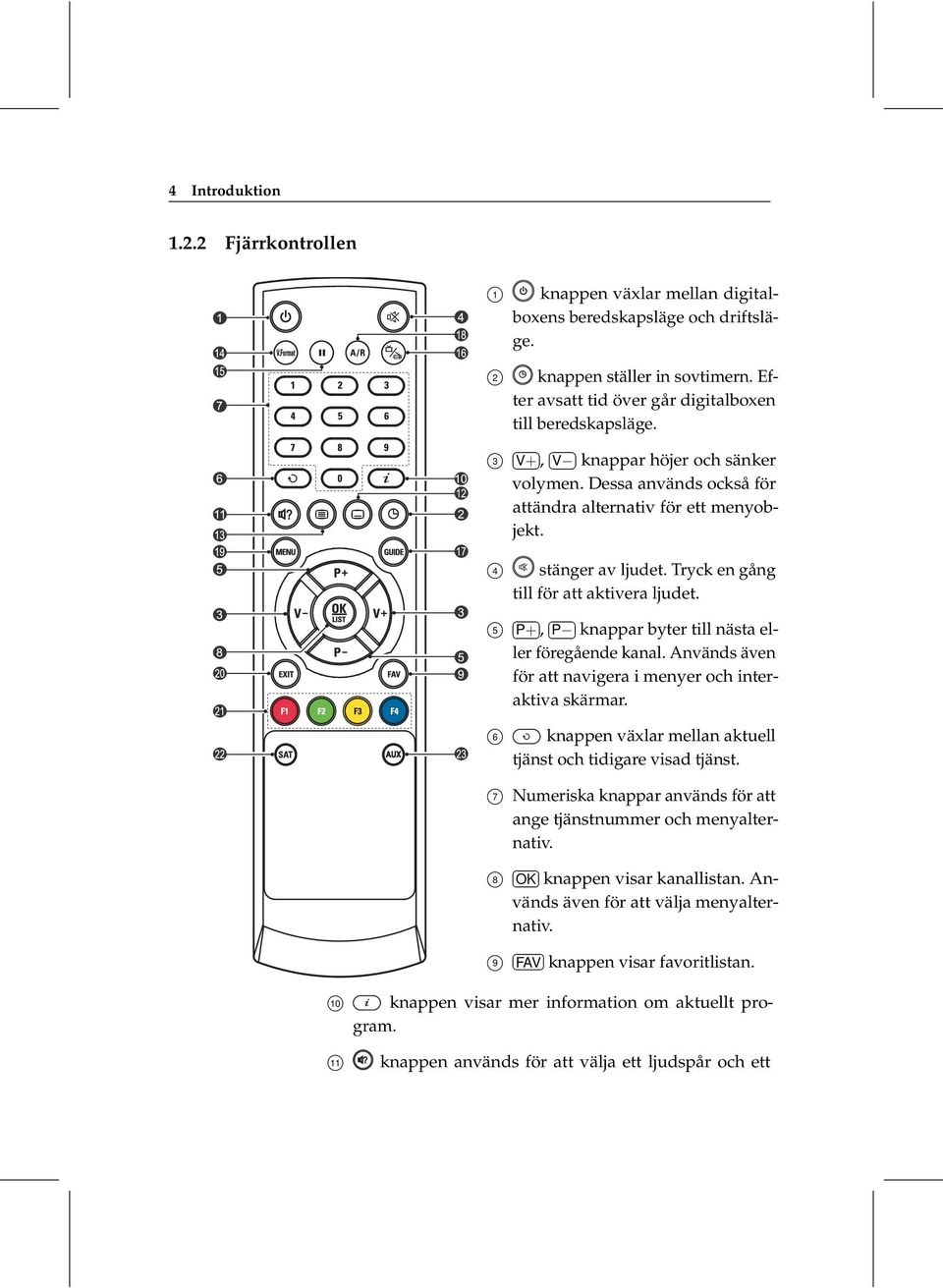

10 4 Introduktion Fjärrkontrollen 10 1 knappen växlar mellan digitalboxens beredskapsläge och driftsläge. 2 knappen ställer in sovtimern. Efter avsatt tid över går digitalboxen till beredskapsläge. 3 V+, V knappar höjer och sänker volymen. Dessa används också för attändra alternativ för ett menyobjekt. 4 stänger av ljudet. Tryck en gång till för att aktivera ljudet. 5 P+, P knappar byter till nästa eller föregående kanal. Används även för att navigera i menyer och interaktiva skärmar. 6 knappen växlar mellan aktuell tjänst och tidigare visad tjänst. 7 Numeriska knappar används för att ange tjänstnummer och menyalternativ. 8 OK knappen visar kanallistan. Används även för att välja menyalternativ. 9 FAV knappen visar favoritlistan. knappen visar mer information om aktuellt program. 11 knappen används för att välja ett ljudspår och ett

11 1.2 Så styrs digitalboxen 5 ljudläge, eller ett videospår i ett multifeed-program. 12 knappen används för att välja ett undertextspår. 13 knappen visar text-tv. 14 V.Format ändrar bildupplösningen. Se för en mer utförlig beskrining. 15 knappen pausar direktsänd TV. 16 knappen växlar mellan TV-tjänster och radiotjänster. 17 GUIDE knappen visar den elektroniska programtablån. 18 A/R knappen ändrar bildförhållandet. Se för en mer utförlig beskrivning. 19 MENU knappen visar huvudmenyn. Den används också när man vill återgå från en undermeny till föregående meny. 20 EXIT knappen används för att lämna aktuell skärm. 21 Dessa knappar har olika funktioner per meny. Anvisningar ges i menyerna. 22 SAT knappen finns inte för denna modell. 23 AUX knappen växlar utgång för TV SCART-uttaget mellan den digitala mottagaren och den enhet som är ansluten till VCR SCART-uttaget. Se för en utförlig beskrivning.

12 6 Inställning Kapitel 2 Inställning 2.1 Uppackning Innan du fortsätter skall du kontrollera att du fått följande föremål tillsammans med din digitalbox. Fjärrkontroll, två batterier för fjärrkontrollenheten (AAA 1,5 V) Bruksanvisning (Finland/Sverige) HDMI-kabel 2.2 Säkerhetsanvisningar Läs noga igenom följande säkerhetsföreskrifter. Huvudströmmen måste vara 90 till 250 volt. Kontrollera den innan du ansluter digitalboxen till vägguttaget. För strömförbrukning för digitalbox, se Tabell 2.1. Digitalboxen är avsedd för att motta, spela in och spela upp bild- och ljudsignaler. All övrig användning är strängt förbjudet.

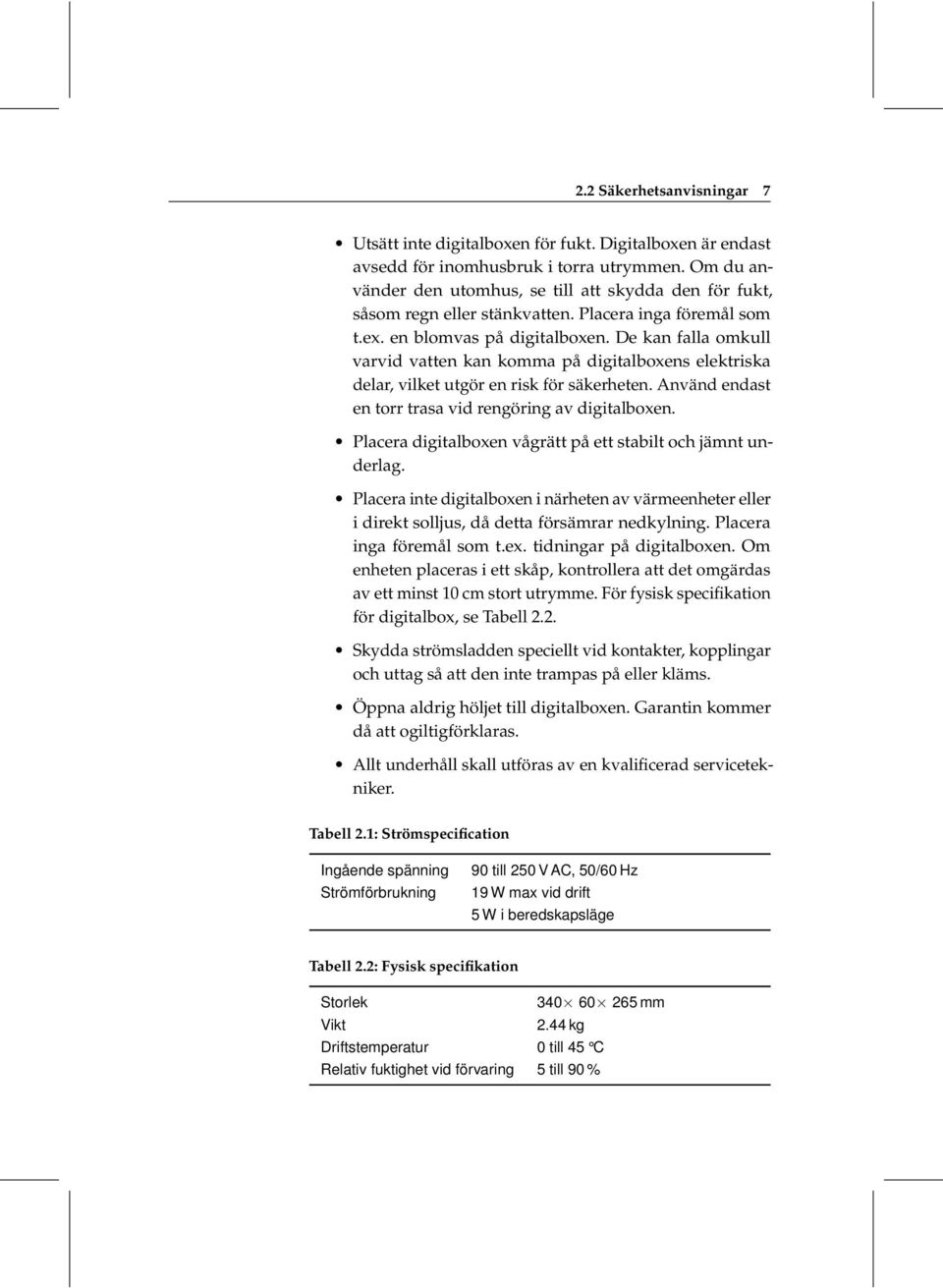

13 2.2 Säkerhetsanvisningar 7 Utsätt inte digitalboxen för fukt. Digitalboxen är endast avsedd för inomhusbruk i torra utrymmen. Om du använder den utomhus, se till att skydda den för fukt, såsom regn eller stänkvatten. Placera inga föremål som t.ex. en blomvas på digitalboxen. De kan falla omkull varvid vatten kan komma på digitalboxens elektriska delar, vilket utgör en risk för säkerheten. Använd endast en torr trasa vid rengöring av digitalboxen. Placera digitalboxen vågrätt på ett stabilt och jämnt underlag. Placera inte digitalboxen i närheten av värmeenheter eller i direkt solljus, då detta försämrar nedkylning. Placera inga föremål som t.ex. tidningar på digitalboxen. Om enheten placeras i ett skåp, kontrollera att det omgärdas av ett minst 10 cm stort utrymme. För fysisk specifikation för digitalbox, se Tabell 2.2. Skydda strömsladden speciellt vid kontakter, kopplingar och uttag så att den inte trampas på eller kläms. Öppna aldrig höljet till digitalboxen. Garantin kommer då att ogiltigförklaras. Allt underhåll skall utföras av en kvalificerad servicetekniker. Tabell 2.1: Strömspecification Ingående spänning Strömförbrukning 90 till 250 V AC, 50/60 Hz 19 W max vid drift 5 W i beredskapsläge Tabell 2.2: Fysisk specifikation Storlek mm Vikt 2.44 kg Driftstemperatur 0 till 45 C Relativ fuktighet vid förvaring 5 till 90 %

14 8 Inställning 2.3 Anslutningar för bakre panel 1 CABLE IN Sändningsingång 2 CABLE OUT Sändningsuttag via CABLE IN uttaget för en annan digital mottagare. 3 HDMI Ljud- och videouttag för en högupplöst TV. 4 VIDEO Kompositvideouttag för TV eller videobandspelare (gult). 5 AUDIO L/R Stereoljuduttag för TV eller ljudsystem. (Rött/Vitt) 6 S/PDIF Dolby digital uttag för ljudsystemet. 7 TV Ljud- och videouttag för TV (SCART). 8 VCR Ljud- och videoingång / uttag för videobandspelare (SCART).

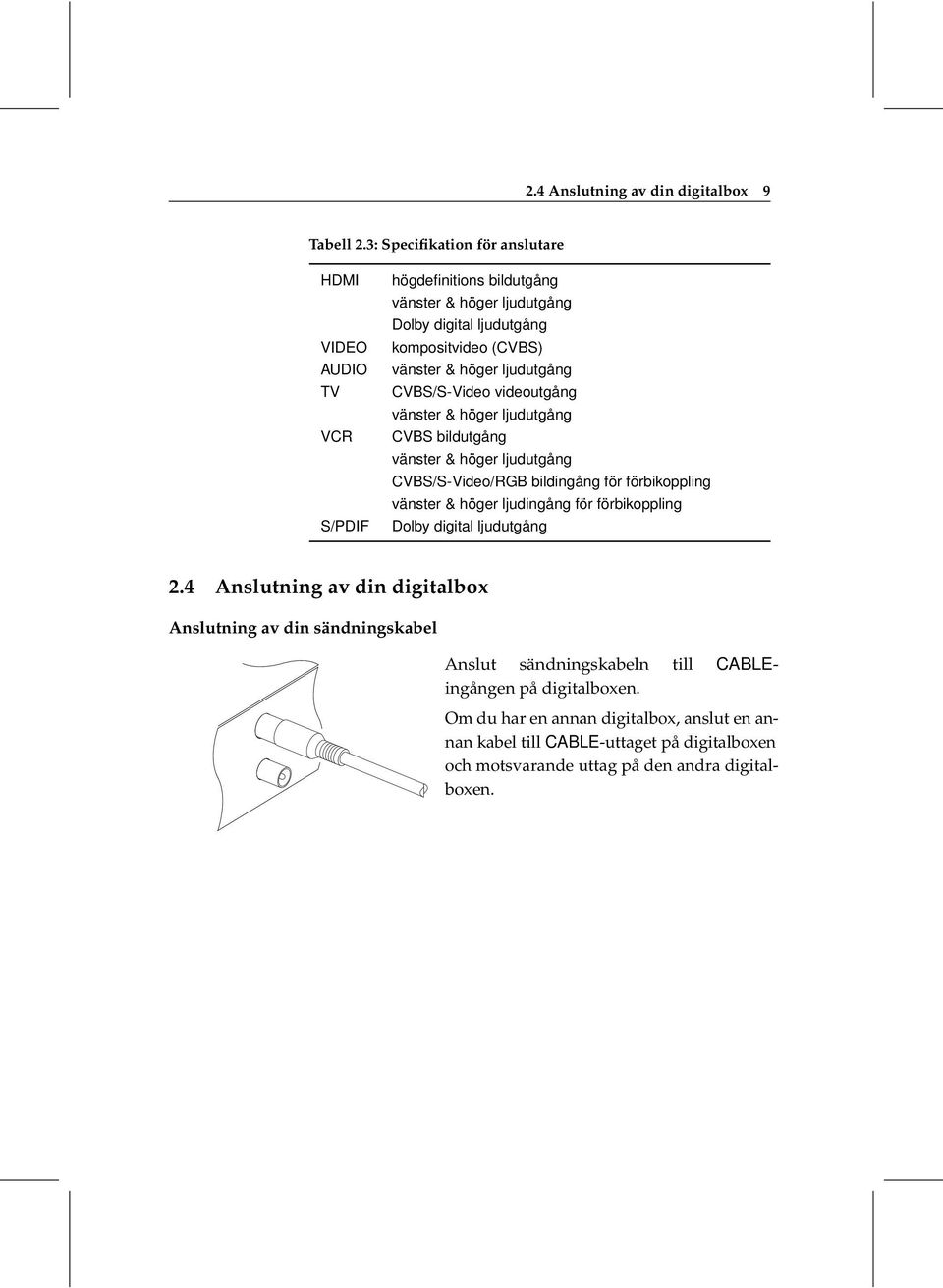

15 2.4 Anslutning av din digitalbox 9 Tabell 2.3: Specifikation för anslutare HDMI VIDEO AUDIO TV VCR S/PDIF högdefinitions bildutgång vänster & höger ljudutgång Dolby digital ljudutgång kompositvideo (CVBS) vänster & höger ljudutgång CVBS/S-Video videoutgång vänster & höger ljudutgång CVBS bildutgång vänster & höger ljudutgång CVBS/S-Video/RGB bildingång för förbikoppling vänster & höger ljudingång för förbikoppling Dolby digital ljudutgång 2.4 Anslutning av din digitalbox Anslutning av din sändningskabel Anslut sändningskabeln till CABLEingången på digitalboxen. Om du har en annan digitalbox, anslut en annan kabel till CABLE-uttaget på digitalboxen och motsvarande uttag på den andra digitalboxen.

16 10 Inställning Med HDMI-kabel Välj mellan alternativen nedan hur du vill ansluta digitalboxen till TV:n. Endast en HDMI-anslutning överför HD-bildkvalitet till din TV. Anslut HDMI-kabeln till HDMI-uttaget på digitalboxen och till motsvarande uttag på din TV. Med SCART-kabel SCART-anslutning rekommenderas för analoga TV- och videoapparater. Anslut SCARTkabeln till TV-uttaget på digitalboxen och till det motsvarande SCART-uttaget på din TV. Med RCA-kabel Anslut RCA-kabeln till följande uttag på digitalboxen: VIDEO (gult), AUDIO L (vit) och AUDIO R (röd) och till motsvarande uttag på din TV.

17 2.5 Infoga batterier i fjärrkontrollen 11 Med S/PDIF-kabel För att lyssna på Dolby digital audio, måste ditt TV- eller ljudsystem klara av att avkodera Dolby digital audio, och du behöver en S/PDIF-kabel. Anslut den ena änden av kabeln till S/PDIF uttaget på digitalboxen, och den andra änden till motsvarande uttag på ditt ljudsystem. Anslutning till videobandspelaren med SCART-kabel Anslut SCART-kabeln till VCR-uttaget på digitalboxen och till SCART-ingången på videobandspelaren, om du vill spela in programsändningar med din videobandspelare. I annat fall, om du vill använda videobandspelaren till att återge videobild via digitalboxen, anslut kabeln till SCART-utgången. 2.5 Infoga batterier i fjärrkontrollen För att infoga batterier, öppna batterifacket genom att ta bort locket, och därefter infoga batterier genom att ta hänsyn till polariteten, som är utmärkt på batterifackets undersida. Om digitalboxen inte längre svarar på fjärrkontrollen, kan batterierna vara slut. Avlägsna uttjänta batterier. Tillverkaren tar inget ansvar för skada som uppstått till följd av läckande batterier. OBSERVERA Batterier, inklusive de som inte innehåller tungmetaller, får inte slängas tillsammans med hushållsavfall. Släng dessa batterier på ett miljövänligt sätt. Ta reda på vilka juridiska föreskrifter som gäller i ditt område.

18 12 Systeminställningar Kapitel 3 Systeminställningar 3.1 Språkinställningar Du kan tilldela språk för menyer, ljudspår och undertextspår. Tilldela språket för menyer, ljudkanal eller textremsa genom att välja alternativet Systeminställningar > Språk. Menyspråk Digitalboxen stödjer flera menyspråk. Ställ in Menyspråk efter egna önskemål. Då du valt ett språk, visas menyn omedelbart på valt språk.

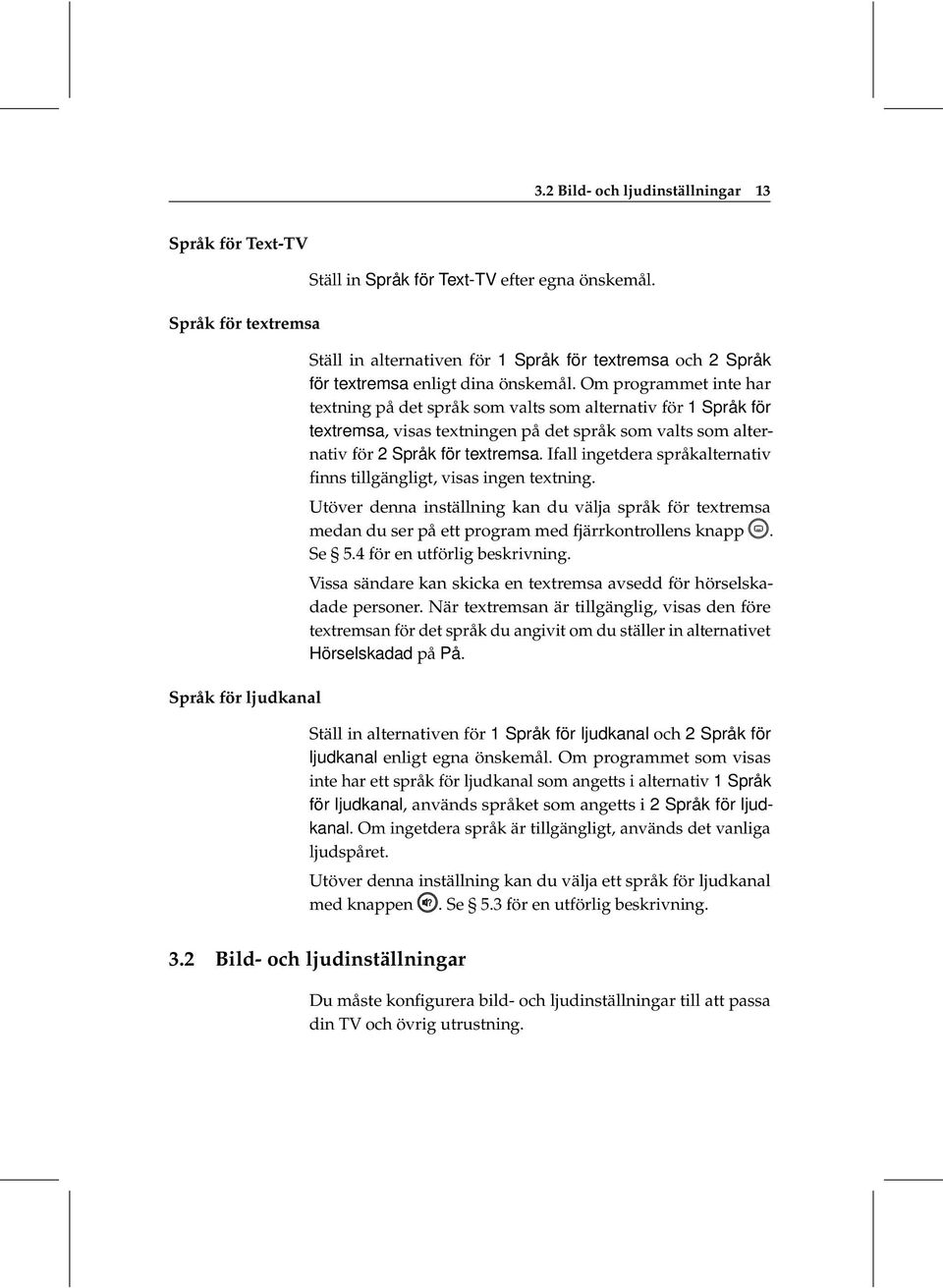

19 3.2 Bild- och ljudinställningar 13 Språk för Text-TV Språk för textremsa Språk för ljudkanal Ställ in Språk för Text-TV efter egna önskemål. Ställ in alternativen för 1 Språk för textremsa och 2 Språk för textremsa enligt dina önskemål. Om programmet inte har textning på det språk som valts som alternativ för 1 Språk för textremsa, visas textningen på det språk som valts som alternativ för 2 Språk för textremsa. Ifall ingetdera språkalternativ finns tillgängligt, visas ingen textning. Utöver denna inställning kan du välja språk för textremsa medan du ser på ett program med fjärrkontrollens knapp. Se 5.4 för en utförlig beskrivning. Vissa sändare kan skicka en textremsa avsedd för hörselskadade personer. När textremsan är tillgänglig, visas den före textremsan för det språk du angivit om du ställer in alternativet Hörselskadad på På. Ställ in alternativen för 1 Språk för ljudkanal och 2 Språk för ljudkanal enligt egna önskemål. Om programmet som visas inte har ett språk för ljudkanal som angetts i alternativ 1 Språk för ljudkanal, används språket som angetts i 2 Språk för ljudkanal. Om ingetdera språk är tillgängligt, används det vanliga ljudspåret. Utöver denna inställning kan du välja ett språk för ljudkanal med knappen. Se 5.3 för en utförlig beskrivning. 3.2 Bild- och ljudinställningar Du måste konfigurera bild- och ljudinställningar till att passa din TV och övrig utrustning.

20 14 Systeminställningar För att konfigurera bild- och ljudinställningar, välj menyn Systeminställningar > A/V-inställningar SCART-uttagets inställning Videobandspelare Uttaget på baksidan av digitalboxen, med texten TV, är SCARTuttag, även kallad Euro-uttag. Via detta uttag kan digitalboxen visa bild i färgmodeller CVBS (Composite Video Baseband Signal) och S-video. Om digitalboxen är kopplad till TV:n via detta uttag, ska du ställa in alternativet Videoutgång till önskad färgmodell. Om du anslutit apparaterna via RCA-uttaget med texten VIDEO på baksidan av digitalboxen, behöver du inte ställa in detta alternativ eftersom digitalboxen matar ut CVBS-bild via RCAkabeln oberoende av SCART-anslutningen. SCART-uttaget med texten VCR i digitalboxens bakpanel är avsedd för videobandspelare. Digitalboxen ansluts till videobandspelare eller liknande utrustning via detta uttag. Om du har gjort en anslutning från VCR-uttaget till SCARTuttaget på din videobandspelare, ställ in alternativet Typ av VCR-SCART på Standard. Om du har gjort anslutningen till SCART-uttaget, fungerar digitalboxen olika beroende på inställningen av alternativet Typ av VCR-SCART. Om alternativet är

21 3.2 Bild- och ljudinställningar TV-format inställt på Standard, överför digitalboxen bild från din videobandspelare till din TV när uppspelning från videobandspelaren startar. Om alternativet är inställt på Extern A/V, överför digitalboxen ingen bild även om uppspelning från videobandspelaren aktiverats. För överföring av bild måste du trycka på knappen AUX. Om du har en widescreen-tv, stall in alternativet TV-format 4:3/16:9 på 16:9. Du kan visa både program i widescreen-format och program med normal bild på din widescreen-tv enligt ovanstående bild. Om du vill titta på program som sänds i vanligt skärmläge i fullskärmsläge (enligt bilden till vänster), ställer du in 4:3 Visa format till Fullskärm. Widescreen-bilder förstoras därefter för att passa bredden på en normal skärm. Om du istället vill att se ska visas med den ursprungliga bildkvoten (som i höger bild), ange alternativet Centrera. Om du har en normalbilds-tv, ställ in alternativet TV-format 4:3/16:9 på 4:3.

22 16 Systeminställningar TV med hög definition HDCP-kopieringsskydd Du kan inte visa widescreenprogram med din normalbilds- TV på exakt samma sätt som ovanstående bild visar. Vänster bild visar en normal bild visad på normal skärm. För att visa widescreen-program i samma format som den mellersta bilden, ställ in alternativet 16:9 Visa Format på Widescreen. Widescreen-bilder minskas sedan för att passa bredden på en normal skärm. I annat fall för att visa dem i samma form som i höger bild, ange alternativet Centrera delbild. Widescreenbilder skärs av med lika delar på vänster och höger sida för att passa bredden av en normal skärm. Digitalboxen stödjer olika bildupplösningar från 576 till En upplösning på 720 eller mer betraktas allmänt som hög upplösning. Ju högre bildupplösning, desto bättre bildkvalitet. Om din TV inte stödjer högupplösning, kan du emellertid inte visa högupplösta bilder. Ställ in värdet för Videoformat som du vill ha det. Om du ställer in detta värde till 576p, visar digitalboxen även program med en hög upplösning på 576p. Om du tvärtom ställer in detta värde till 1080i, visar digitalboxen även standardprogram med en hög upplösning på 1080i. Vi rekommenderar att du ställer in den på Auto om du har en TV med hög upplösning. Välj menyn Video Format Autodetection. Med den inställningen visar digitalboxen programmet som det är utan upplösningsomvandling. Du kan ändra bildupplösningen med knappen V.Format medan du tittar på ett program. När du trycker på den ändras bildupplösningen successivt. Mottagning av material i HD-kvalitet kräver kopieringsskydd. För att motta högdefinitionssändningar, välj i menyn HDCPkopieringsskydd alternativet på. Då kopieringsskyddet är på, kan HD-material inte flyttas via HDMI-anslutning till en extern inspelningsapparat.

23 3.3 Tidsinställning 17 OBSERVERA Om du ansluter digitalboxen till din TV med RCA- eller S- Video-anslutning, visas endast standardupplöst bild Ljudläge Det finns två grundläggande ljudkällor och två ljuduttag på digitalboxens bakre panel. Du kan använda en eller två källor eller båda i antingen stereo eller mono. Ställ in alternativet Ljudinställningar som du vill ha det. Utöver denna inställning kan du ändra ljudläget med knappen. Se 5.3 för en utförlig beskrivning. Digitalboxen kan producera två typer av digitala ljudsignaler via S/PDIF-anslutningen. Den ena är en kodad signal, och den andra en avkodad signal. Om din digitala ljudanordning inte har en DolbyDigital-dekoder, måste du ställa in alternativet Digital Audio till Off. I annat fall kan du ställa in den på On. 3.3 Tidsinställning Du skall ställa in din lokaltid för tidsinställda händelser. Välj menyn Systeminställningar > Tidsinställning.

24 18 Systeminställningar Du kan ställa in lokaltiden manuellteller automatiskt med hjälp av Greenwich Mean Time (GMT). Du rekommenderas emellertid att använda den automatiska inställningsfunktionen. Tabell 3.1: Tabell för tidsskillnadskompensation Tidsskillnadskompensation GMT 12:00 GMT 11:00 GMT 10:00 GMT 09:00 GMT 08:00 GMT 07:00 GMT 06:00 GMT 05:00 GMT 04:00 GMT 03:30 GMT 03:00 GMT 02:00 GMT 01:00 GMT GMT + 1:00 GMT + 2:00 GMT + 3:00 GMT + 3:30 GMT + 4:00 GMT + 4:30 GMT + 5:00 GMT + 5:30 GMT + 6:00 GMT + 7:00 GMT + 8:00 GMT + 9:00 GMT + 9:30 GMT + 10:00 GMT + 11:00 GMT + 12:00 Ort Eniwetok, Kwajalein Midway Island, Samoa Hawaii Alaska Stilla havstid US, Kanada Mountain Time USA, Kanada Central Time US, Kanada, Mexico City Eastern Time US, Kanada, Bogota, Lima Atlantic Time Kanada, La Paz Newfoundland Brasilien Georgetown, Buenos Aries Mid-Atlantic Azores, Cape Verde Islands London, Lissabon, Casablanca Paris, Bryssel, Köpenhamn, Madrid Sydafrika, Kaliningrad Baghdad, Riyadh, Moskva, St. Petersburg Tehran Abu Dhabi, Muscat, Baku, Tbilisi Kabul Ekaterinburg, Islamabad, Karachi, Tashkent Bombay, Calcutta, Madras, New Delhi Almaty, Dhaka, Colombo Bangkok, Hanoi, Jakarta Peking, Perth, Singapore, Hong Kong Tokyo, Seoul, Osaka, Sapporo, Yakutsk Adelaide, Darwin Östra Australien, Guam, Vladivostok Magadan, Solomon Islands, New Caledonia Fiji, Auckland, Wellington, Kamchatka Följ dessa steg för att ställa in lokaltiden med automatisk inställning: 1. Ställ in alternativet Arbetsläge på Auto. 2. Ställ in alternativet Tidsskillnadskompensation. till tidsskillnaden mellan din tidszon och GMT enligt Tabell Med denna inställning bläddrar digitalboxen igenom alla angivna kanalknippen var för sig tills den mottar

25 3.4 Behörighetskontroll 19 GMT-tid. Kontrollera att din lokaltid visas korrekt under alternativet Lokaltid. För att själv ställa in lokaltiden, ställ in alternativet Arbetsläge till Manuell och ange din lokaltid för alternativet Lokaltid med de numeriska knapparna. Tidsformatet är dag/månad/år 24-timmar:minut. 3.4 Behörighetskontroll I allmänhet tilldelas ett TV-program en programcensur beroende på dess innehåll. När du tittar på ett program kan du kontrollera dess programcensur i informationsrutan. För informationsrutan, se 5.2. Du kan förhindra att dina barn tittar på vissa program genom att ange en grundinställning. För att ange en grundinställning, välj menyn Systeminställningar > Behörighetskontroll. Ange sedan ditt personliga identifikationnummer (PIN). Numret är från början inställt på Ange i alternativet Programcensur den åldersgräns som du vill spärra. Genom att ange alternativet Ingen spärr, spärras inga program; medan inställningen Totalspärr spärrar alla program. OBSERVERA Om ett program inte har någon programcensurinformation, aktiveras inte din inställning.

26 20 Systeminställningar Om någon försöker titta på ett program som ligger utanför grundinställningen, måste personen mata in sin PIN-kod för att åsidosätta inställningen. För att ändra PIN-koden, välj menyn Ändra PIN-kod varpå en inmatningsruta visas. Du måste ange önskat nummer två gånger. Du kan också begränsa användningen av vissa menyer. Genom att välja menyn Menyspärr visas en lista över menyer som du kan spärra. En spärrad meny kan användas genom att ange PIN-koden. För att låsa upp ett spärrat objekt, ange alternativet Lås upp. 3.5 Justera OSD-menyn Du kan justera OSD-transparens. Välj menyn Systeminställningar och ställ in alternativet OSD-transparens som du vill ha det. Det tillgängliga området är 0 till 50 procent. Du kan justera visningstid för programinformation. För informationsrutan, se 5.2. För att justera visningstid, välj menyn Systeminställningar och ställ in alternativet Visning av programinformation som du vill ha det. Det tillgängliga området är 1 till 30 sekunder. Om du ställer in detta alternativ till Ingen Infobox, visas inte informationsrutan när du byter kanal. Om du däremot trycker på knapen visas informationsrutan. Om du ställer in detta alternative på Alltid framme, visas informationsrutan ständigt. Du kan höja eller sänka placeringen för informationsrutan. Välj menyn Systeminställningar och ställ in alternativet Placering av text och info som du vill ha det. Dess tillgängliga område är 10 till +3 rad. Ju högre värde som anges, desto lägre placeras informationsrutan.

27 21 Kapitel 4 Kanalsökning Då du anslutit digitalboxen måste du utföra en kanalsökning. 4.1 Sökning efter sändningstjänster För att utföra en kanalsökning, väljer du menyn Installation > Kanalsökning. Ställ in alternativet Sökläge till Quick scan vid den första kanalsökningen. Starta kanalsökning genom att välja alternativet Starta sökningen. Därefter visas en listruta med de kanaler som hittats.

28 22 Kanalsökning Tryck på knappen OK för att spara hittade kanaler efter slutförd åtgärd. För att avbryta, eller för att avsluta utan att spara, tryck på knappen EXIT. Med sökläget Auto söker digitalboxen automatiskt efter alla tillgängliga tjänster inom frekvensområdet från frekvensen Startfrekvens till frekvensen Slutfrekvens. Symbolhastighet står för dataöverföringshastighet. QAM är en form av modulering. Sändningsoperatörer skickar sina kanaler i en symbolhastighet genom en moduleringsmetod. Du kanske inte behöver ange alternativen Symbol Rate och QAM-läge eftersom dessa sällan ändras. Du skall däremot ange alternativet QAM-läge till Auto för ökad säkerhet. Du kan ange alternativen Startfrekvens och Slutfrekvens med de numeriska knapparna om du vill ändra dem. För att endast söka på en frekvens, ställer du in alternativet Sökläge på Manuell och anger önskad frekvens med alternativet Frekvens genom att använda de numeriska knapparna. I detta fall är det bättre att ställa in alternativet Nätverkssökning på På. 4.2 Återställning av fabriksinställningar Den digitala mottagaren upprätthåller följande data även när strömmen är frånkopplad: Kanallistor Favoritlistor Inställningar Om du vill återställa dessa, välj menyn Installation > Fabriksinställningar. Du uppmanas att att bekräfta valet. Om du väljer Ja, kommer kanalposter, favoritposter och inställningar återställas till tillverkarens fabriksinställningar.

29 23 Kapitel 5 Daglig användning 5.1 Listfunktioner För att byta kanal, tryck på knappen P+ eller P. Genom att trycka på knappen återgår du till tidigare visad kanal. Du kan byta till önskad kanal genom att ange kanalnummer med det numeriska knapparna. Du kan också välja en kanal i kanallistan. För att visa kanallistan, tryck på knappen OK. I kanallistan kan du se följande kanalinformation: Kanalnummer Kanalnamn Sändande kanalknippe Ett dollartecken ($) kan vara utmärkt på vissa poster, vilket betyder betalkanal. För att visa betalkanaler behöver du ditt kort.

30 24 Daglig användning Visning av favoritkanaler För att välja önskad kanal, placera markörfältet på dess post med knappen P+ eller P och tryck på knappen OK. Genom att trycka på knappen V eller V+ hoppar du över 10 poster upp eller ner. Genom att ange ett kanalnummer med de numeriska knapparna placeras markörfältet på dess post. Genom att trycka på knappen F1 visas extra alternativ med vilka du kan göra följande: Genom att ställa in alternativet Visa operatör på På, kan du bläddra kanaler efter tjänsteleverantörens namn. Du kan ha tjänsteleverantören som kanalknippe. För att ändra namnet på markerad kanal, välj alternativet Byt namn; därefter visas tangentbordet på skärmen med vilket du kan ange ett nytt namn. Du kan förhindra andra familjemedlemmar från att se markerad kanal genom att ställa in alternativet Lås till Låst. För att visa eller låsa upp kanalen, måste användaren ange PIN-kod. För att lägga till markerad kanal till en favoritgrupp, markera alternativet Välj till FAV; varpå favoritgrupperna visas. Placera markörfältet på önskad grupp och tryck på knappen OK. Du kan välja en kanal både från favoritlistan och från kanallistan.

31 5.2 Visning av programinformation 25 För att visa favoritlistan, kan du trycka på knappen FAV. När du flyttar markörfältet till eller nerför favoritgrupplistan, visas favoritkanaler som tillhör markerad grupp. För att välja en favoritkanal, placera markörfältet på önskad grupp och tryck på knappen V+ ; ett markörfält visas på favoritkanallistan. Då du valt önskad kanal med knappen OK visas den. I annat fall kan du för att välja en annan grupp trycka på knappen V. Om du byter till en annan kanal då du valt favoritkanal, blir det också en annan favoritkanal i vald grupp. Digitalboxen påminner dig om vilken grupp du valt genom att visa dess namn högst upp på skärmen då du byter kanal. Om du vill välja alla kanaler, markera gruppen Alla kanaler på din favoritlista. Du kan dessutom lägga till eller radera en favoritgrupp eller en favoritkanal. För att lägga till en kanal du för tillfället visar till en favoritgrupp, placera markörfältet på önskad grupp och tryck på knappen F3. För att lägga till en grupp, tryck på knappen F2. För att radera en grupp eller en kanal, tryck på knappen F4. För information om hur du redigerar favoritlistan, se Visning av programinformation Genom att trycka på knappen vilken följande information visas: visas informationsrutan, i

32 26 Daglig användning Kanalnummer Kanalnamn Signalnivå och kvalitet Programnamn Program rating Programsammanfattning Sändningstid Aktuell tid 5.3 Val av ljudspår Dessutom kan följande symboler visas: ) Om undertextspår finns för aktu- Undertextsymbol ( ellt program. Text-TVsymbol ( program. Låssymbol ( ) om text-tv-sidor finns för aktuellt ) om aktuell kanal är låst. Dollarsymbol ($) om aktuell kanal är en betalkanal. Multifeedsymbol ( ) om aktuellt program tillhandahålls som multifeed-tjänst. Genom att trycka på knappen en gång till visas detaljerad information om aktuellt program. Om den elektroniska programtablån tillhandahålls för aktuell kanal, kan du visa all information om nästa program med knappen V eller V+. För att justera ljudvolymen i detta fall, tryck på knappen V eller V+ oavbrutet till dess att ljudfältet visas och önskad ljudnivå uppnås. För att dölja informationsrutan, tryck på knappen EXIT. Vissa program tillhandahålls med ljudspår på ett eller flera språk. Genom att trycka på knappen visas tillgängliga ljudspår. Då du valt ett ljudspår spelas det upp. Dessutom kan

33 5.4 Val av undertextspår 27 du lyssna på ljudspår i fyra ljudlägen: Stereo, Mono, Vänster eller Höger. Om ett multifeed-program tillhandahålls för tillfället, kommer emellertid bildspår att visas. I detta fall måste du trycka på knappen en gång till för att välja ett ljudspår. 5.4 Val av undertextspår Vissa program tillhandahålls med undertextspår på ett eller flera språk. Om aktuellt program tillhandahåller undertextspår, är undertextsymbolen ( ) utmärkt på informationsrutan. Genom att trycka på knappen visas tillgängliga undertextspår. Då du valt ett undertextspår visas det. 5.5 Visning av text-tv Om aktuellt program tillhandahåller text-tv-tjänst, är text-tvsymbolen ( ) utmärkt på informationsrutan. Tryck på knappen för att visa text-tv-sidor. Du kan zooma in en text-tvsida med knappen F3 och justera dess genomskinlighet med knappen F4. För att rensa text-tv-skärmen, tryck på knappen EXIT. 5.6 Visning av den elektroniska programtablån Den elektroniska programtablån visar aktuella och schemalagda program som är eller blir tillgängliga i varje kanal med en kort sammanfattning av varje program.

34 28 Daglig användning Genom att trycka på knappen GUIDE visas den elektroniska programtablån, i vilken följande information visas: Schemalagda program Programsammanfattning Sändningsdatum Sändningstid För att visa detaljerad information om ett visst program, placera markörfältet på ditt val med knappen P+ eller P och tryck på knappen. För att byta till en annan kanal, tryck på knappen V eller V+. För att visa programtablån för radiosändningar, tryck på knappen. För att återgå, tryck på knappen en gång till. Genom att trycka på knappen F1 visas programtablån i form av ett kalkylblad. För att återgå, tryck på knappen F1 en gång till. 5.7 Visning av multifeed-kanaler Vissa avgiftsbelagda tjänsteleverantörer visar ett program samtidigt på flera kanaler, men med varierande starttid. Dessa kallas multifeed-kanaler. Om en multifeed-kanal finns tillgänglig, ser du på informationsrutan ser du multifeed-symbolen ( ). Tryck på knappen varpå en lista på tillgängliga multifeed-kanaler visas. Välj önskad multifeed-kanal för att visa den. I detta skede måste du trycka på knappen en gång till för att välja ljudspår. 5.8 Skapa tidsinställda händelser Du kan få digitalboxen att visa önskad kanal på en angiven tidpunkt. Även om digitalboxen är frånkopplad, slås den på på

35 5.8 Skapa tidsinställda händelser 29 angiven tidpunkt. För att skapa en tidsinställd inspelning, välj menyn Timer inställning varpå en timerlista visas. För att lägga till en ny tidsinställd händelse, tryck på knappen F1 varpå timermenyn visas. 1. Om du vill lyssna på ett radioprogram, ställ in alternativet Typ till Radio; i annat fall, ställ in det påtv. 2. Ställ in alternativet Startkanal till den kanal som tillhandahåller det program du önskar. Genom att trycka på knappen OK under detta alternativ, visas en kanallista från vilken du kan välja önskad kanal. 3. Det finns fem lägen för tidsinställning: Endast denna gång innebär bokstavligen en gång. Varje dag innebär bokstavligen varje dag. Varje lör+sön innebär lördag och söndag varje vecka. Veckovis innebär en dag per vecka. Varje dag mån-fre innebär från måndag till fredag varje vecka. Om ditt favoritprogram sänds på veckoslut och om du önskar se varje avsnitt av programmet, ställ in alternativet Läge på Varje lör+sön. 4. Ange programmets sändningstid i alternativet Startdag. Datumformatet är dag/månad/år-veckodag.

36 30 Daglig användning Ställ in alternativet Starttid till inspelningens starttid. Du kan mata in det med de numeriska knapparna. Tidsformatet är timmar:minuter. 5. Ställ in alternativet Längd till inspelningens sluttid. 6. För att skapa en tidsinställd händelse med ovanstående inställningar, välj alternativet OK, i annat fall skapas den inte. För att radera en tidsinställd händelse, placera markörfältet på den post du önskar och tryck på knappen F2.

37 31 Kapitel 6 Lista kanaler Redigera favoritlistan Du kan göra din egen favoritkanallista. För att redigera din favoritlista, välj menyn Favoritlistor; varpå en redigerbar favoritlista visas. Det finns en grupplista i vänster kolumn, en favoritlista i mittkolumnen och en kanallista i höger kolumn. Du kan lägga till en favoritpost genom att utföra följande steg: 1. Placera markörfältet på önskad gruppost i grupplistan och tryck på knappen OK. 2. Då blir markörfältet i kanallistan flyttbar. Placera markörfältet på önskad kanalpost och tryck på knappen OK.

38 32 Lista kanaler 3. Därefter läggs önskad kanal till i favoritlistan. Du kan välja fler poster att lägga till. 4. Tryck på F1 knappen för att välja en annan grupp. Genom att trycka på F1 knappen, blir markörfältet i kanallistan flyttbar. Du kan lägga till upp till 30 grupper. För att lägga till en grupp, välj alternativet Ny i grupplistan; varpå tangentbord på skärmen visas. Du kan flytta markörfältet horisontalt med V och V+ knap- parna och vertikalt med P+ och P knapparna. Genom att trycka på OK knappen på en tangent anges bokstaven på inmatningsraden. För att skriva in gemener eller siffror, välj tangenten Fler. För att radera en bokstav, placera markören på önskad bokstav på inmatningsraden och välj därefter tangenten Radera. Du måste välja tangenten Spara för att spara namnet; i annat fall kommer den inte att sparas då du trycker på knappen EXIT. För att döpa om en grupp, placera markörfältet på gruppen i fråga och tryck på knappen F2 ; därefter visas tangentbordet på skärmen enligt ovan. För att radera en grupp, placera markörfältet på gruppen i fråga och tryck på knappen F3 ; därefter visas en bekräftelseruta. Om du väljer Ja, raderas den. Du kan också radera en favoritpost med OK knappen i favoritlistan. För att lägga till radiokanaler, tryck på knappen ; radiotjänstens poster visas därefter i kanallistan. För att återgå till TV-

39 33 kanallistan efter att ha lagt till radiokanaler, tryck på knappen på nytt. Med din favoritkanallista blir det enklare att välja dina favoritkanaler. Se 5.1 för mer information.

40 34 Uppdatering av mjukvara och dataöverföring Kapitel 7 Uppdatering av mjukvara och dataöverföring För att kontrollera om det finns ny mjukvara, välj menyn Installation. Om ny mjukvara finns, aktiveras menyn Uppgradera mjukvaran. Om du väljer menyn Uppgradera mjukvaran frågar dig digitalboxen om du vill påbörja uppdatering av mjukvara och visar information om ny mjukvara. Om du väljer Ja, startas uppdateringen.

41 SAKREGISTER 35 Sakregister Ändra PIN-kod, 20 Systeminställningar, 20 1 Språk för ljudkanal, 13 1 Språk för textremsa, 13 16:9, 15 16:9 Visa Format, 16 2 Språk för ljudkanal, 13 2 Språk för textremsa, 13 4:3, 15 4:3 Visa format, 15 A/V-inställningar, 14 Arbetsläge, 18, 19 AUDIO L/R, 8 Auto, 22 Behörighetskontroll, 19 Byt namn, 24 CABLE IN, 8 CABLE OUT, 8 Centrera, 15 Centrera delbild, 16 Digital Audio, 17 Endast denna gång, 29 Fabriksinställningar, 22 Favoritlistor, 31 Frekvens, 22 Fullskärm, 15 GMT, 18 hög upplösning, 16 Hörselskadad, 13 HDMI, 8 informationsrutan, 25 Ingen spärr, 19 Installation, 34 kanallistan, 23 Kanalsökning, 21 Knapp, 4 Läge, 29 Längd, 30 Lås, 24 Ljudinställningar, 17 Lokaltid, 19 Manuell, 22 Menyspärr, 20 Menyspråk, 12 mono, 17 Nätverkssökning, 22 normalbilds-tv, 15 Ny, 32 OSD-transparens, 20 PIN, 19

42 36 SAKREGISTER Placering av text och info, 20 QAM, 22 QAM-läge, 22 Widescreen, 16 widescreen-tv, 15 Radio, 29 S/PDIF, 17 S/PDIF, 8, 11 Sökläge, 22 sökläget, 22 Slutfrekvens, 22 Språk, 12 Språk för Text-TV, 13 Startdag, 29 Startfrekvens, 22 Startkanal, 29 Starttid, 30 stereo, 17 Symbol Rate, 22 Symbolhastighet, 22 Tidsformatet, 19 Tidsinställning, 17 Tidsskillnadskompensation., 18 Timer inställning, 29 Totalspärr, 19 TV, 8, 29 TV-format 4:3/16:9, 15 Typ, 29 Typ av VCR-SCART, 14 Uppgradera mjukvaran, 34 Välj till FAV, 24 Varje dag, 29 Varje dag mån-fre, 29 Varje lör+sön, 29 VCR, 8 Veckovis, 29 VIDEO, 8 Videoformat, 16 Visa operatör, 24 Visning av programinformation, 20

43

44 Tillverkad under licens från Dolby Laboratories. Dolby och double-dsymbolen är varumärken som tillhör Dolby Laboratories. Korrekt avfallshantering för denna produkt Märkningen på denna produkt eller dokumentation anger att den inte får kastas med annat hushållsavfall i slutet av dess livstid. För att undvika skador på miljön eller människor p.g.a. okontrollerad avfallshantering, skall denna produkt separeras från andra typer av avfall och återvinnas för att främja varaktig återanvändning av materiella resurser. Hushållsanvändare skall kontakta antingen den återförsäljare där produkten köptes eller en lokal myndighet för information om var och hur denna produkt bör avfallshanteras och återvinnas. Företagsanvändare skall kontakta leverantören och kontrollera villkor och bestämmelser i köpavtalet. Denna produkt får inte blandas med annat avfall. Topfield-produkterna har en garanti på 24 mån. I servicärenden betjänas ni av: DigiService Oy Tlf ( ) DigiService Oy, Purotie 5, Helsingfors DigiService Oy, Patamäenkatu 5, Tammerfors Topfield kundservice Tel (0,80 /min + lna) mån - fre kl lör (topfieldtuki@callwaves.fi) Topfield utvecklar ständigt digitalboxen vilket framgår av denna manual. Vissa förklaringar och illustrationer i denna handbok kan därför skilja sig från din digitalbox. Copyright 2009, Topfield Co., Ltd. All rights reserved. Swedish version 110T-B0A
