RW 130EC och RW 150EC icontrol

Transkript

1 RW 130EC och RW 150EC icontrol ELEKTRONISK FJÄRRKONTROLL INSTALLATIONS- OCH BRUKSANVISNING

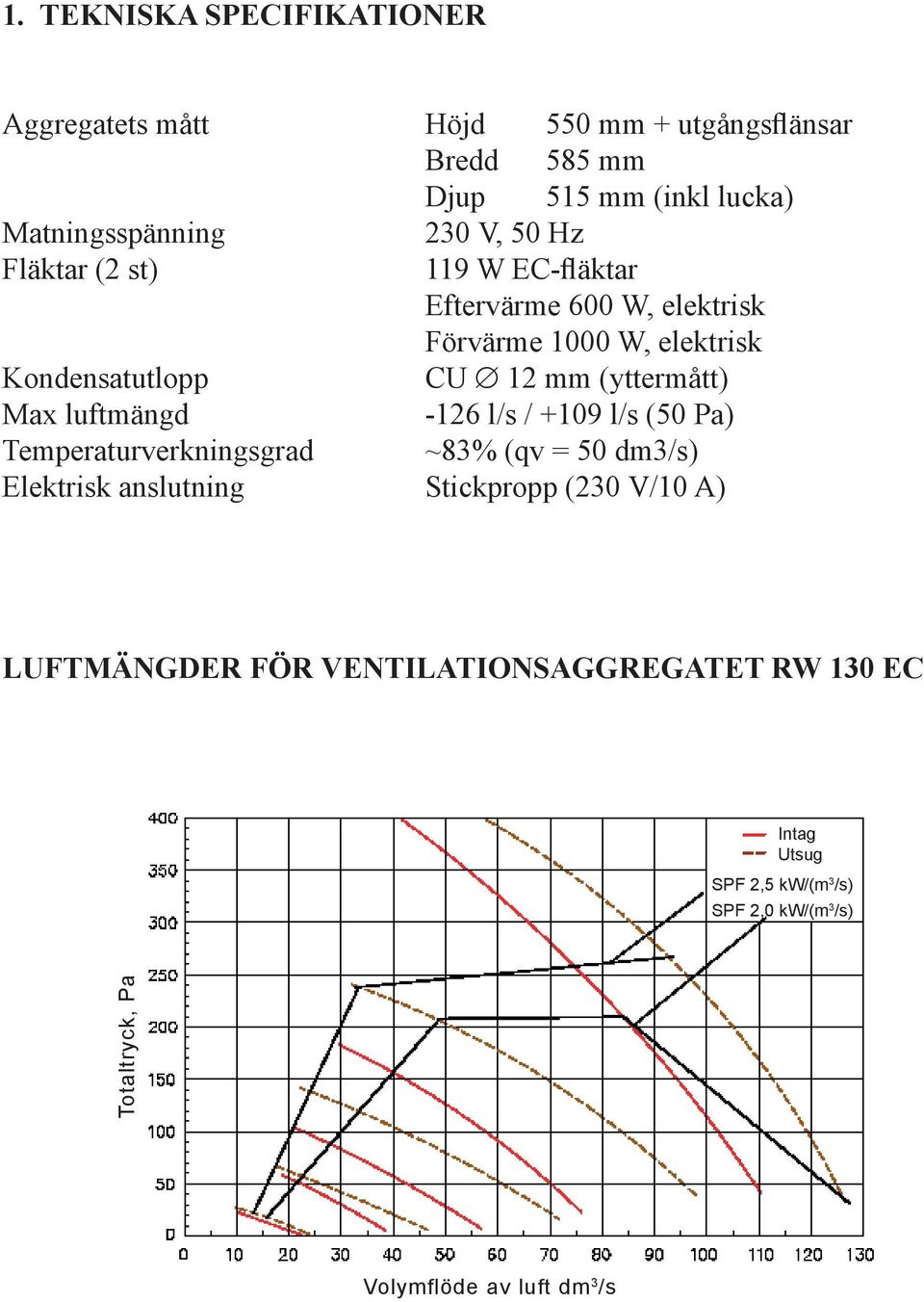

2 1. TEKNISKA SPECIFIKATIONER Aggregatets mått Höjd 550 mm + utgångsflänsar Bredd 585 mm Djup 515 mm (inkl lucka) Matningsspänning 230 V, 50 Hz Fläktar (2 st) 119 W EC-fläktar Eftervärme 600 W, elektrisk Förvärme 1000 W, elektrisk Kondensatutlopp CU 12 mm (yttermått) Max luftmängd -126 l/s / +109 l/s (50 Pa) Temperaturverkningsgrad ~83% (qv = 50 dm3/s) Elektrisk anslutning Stickpropp (230 V/10 A) LUFTMÄNGDER FÖR VENTILATIONSAGGREGATET RW 130 EC Intag Utsug SPF 2,5 kw/(m 3 /s) SPF 2,0 kw/(m 3 /s) Totaltryck, Pa Volymflöde av luft dm 3 /s

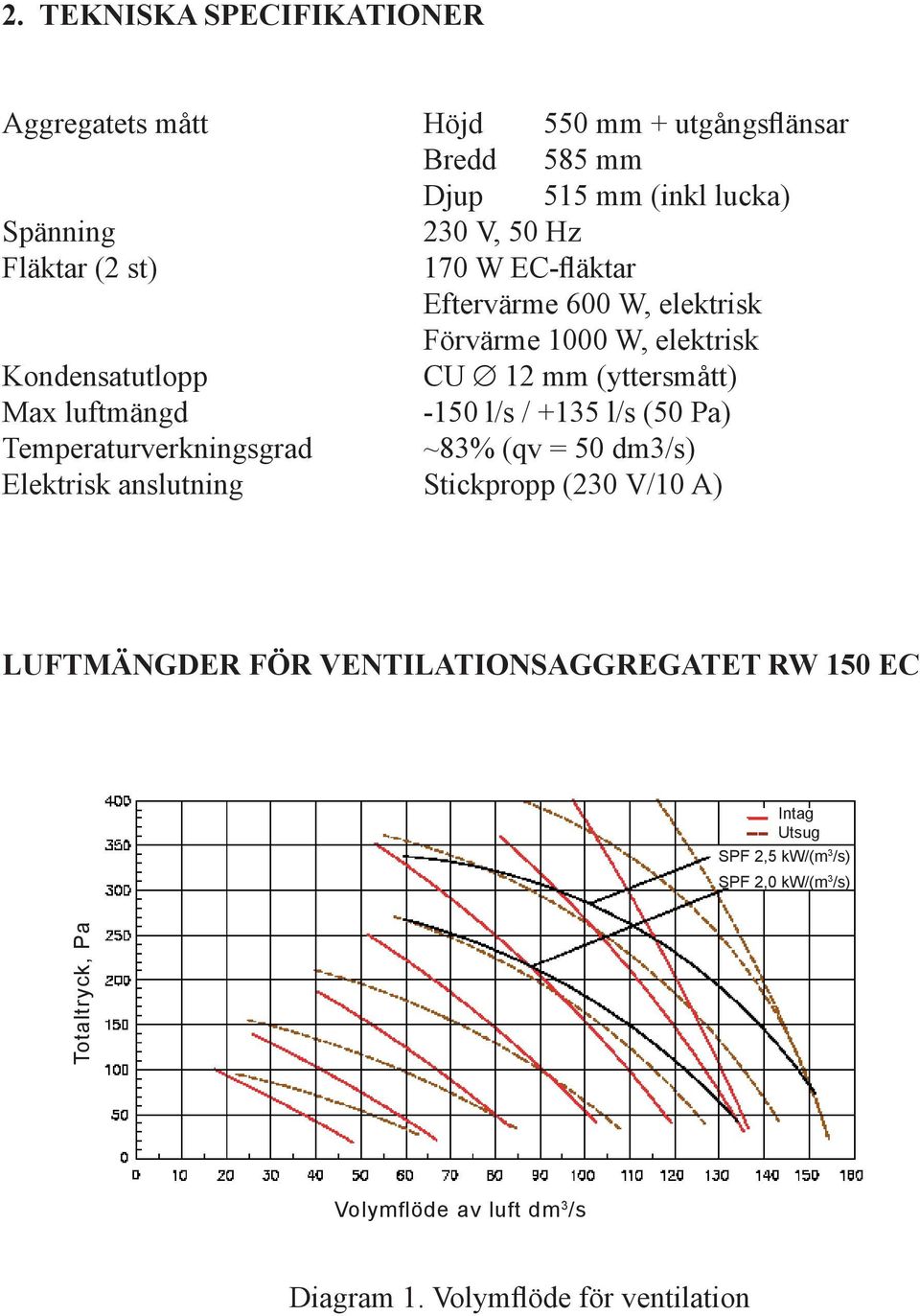

3 2. TEKNISKA SPECIFIKATIONER Aggregatets mått Höjd 550 mm + utgångsflänsar Bredd 585 mm Djup 515 mm (inkl lucka) Spänning 230 V, 50 Hz Fläktar (2 st) 170 W EC-fläktar Eftervärme 600 W, elektrisk Förvärme 1000 W, elektrisk Kondensatutlopp CU 12 mm (yttersmått) Max luftmängd -150 l/s / +135 l/s (50 Pa) Temperaturverkningsgrad ~83% (qv = 50 dm3/s) Elektrisk anslutning Stickpropp (230 V/10 A) LUFTMÄNGDER FÖR VENTILATIONSAGGREGATET RW 150 EC Intag Utsug SPF 2,5 kw/(m 3 /s) SPF 2,0 kw/(m 3 /s) Totaltryck, Pa Volymflöde av luft dm 3 /s Diagram 1. Volymflöde för ventilation

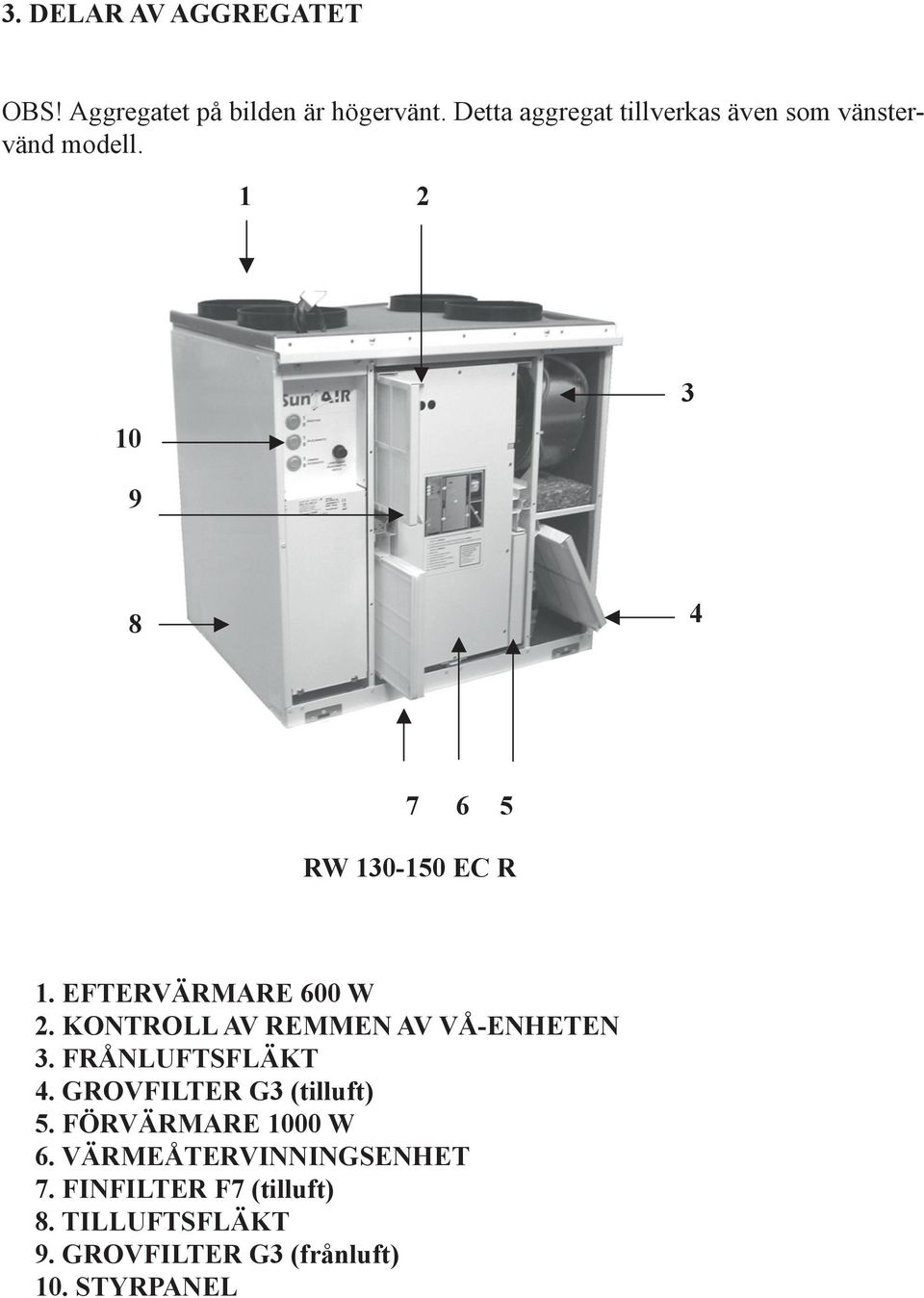

4 3. DELAR AV AGGREGATET OBS! Aggregatet på bilden är högervänt. Detta aggregat tillverkas även som vänstervänd modell RW EC R 1. EFTERVÄRMARE 600 W 2. KONTROLL AV REMMEN AV VÅ-ENHETEN 3. FRÅNLUFTSFLÄKT 4. GROVFILTER G3 (tilluft) 5. FÖRVÄRMARE 1000 W 6. VÄRMEÅTERVINNINGSENHET 7. FINFILTER F7 (tilluft) 8. TILLUFTSFLÄKT 9. GROVFILTER G3 (frånluft) 10. STYRPANEL

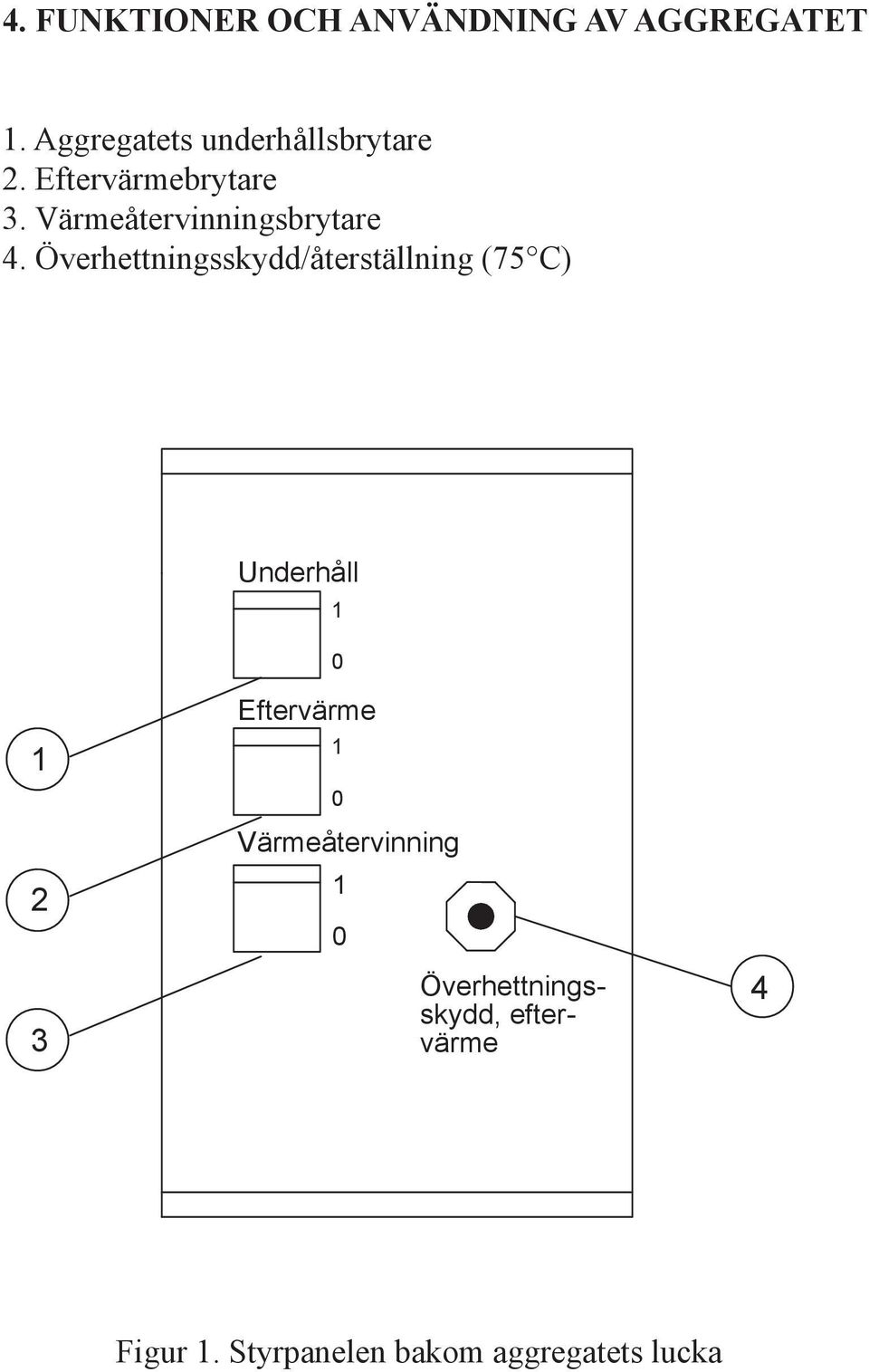

5 4. FUNKTIONER OCH ANVÄNDNING AV AGGREGATET 1. Aggregatets underhållsbrytare 2. Eftervärmebrytare 3. Värmeåtervinningsbrytare 4. Överhettningsskydd/återställning (75 C) Underhåll Eftervärme 1 0 Värmeåtervinning 1 0 Överhettningsskydd, eftervärme 4 Figur 1. Styrpanelen bakom aggregatets lucka

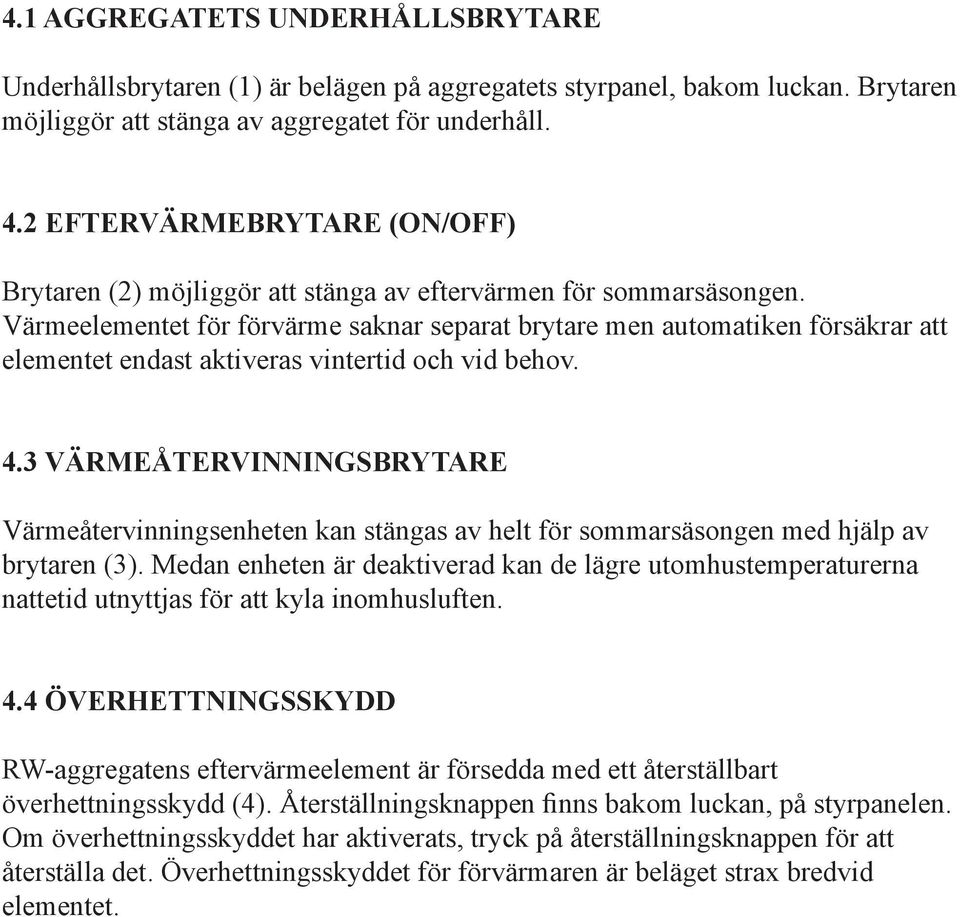

6 4.1 AGGREGATETS UNDERHÅLLSBRYTARE Underhållsbrytaren (1) är belä gen på aggregatets styrpanel, bakom luckan. Brytaren möjliggör att stänga av aggregatet för underhåll. 4.2 EFTERVÄRMEBRYTARE (ON/OFF) Brytaren (2) möjliggör att stänga av eftervärmen för sommarsäsongen. Värmeelementet för förvärme saknar separat brytare men automatiken försäkrar att elementet endast aktiveras vintertid och vid behov. 4.3 VÄRMEÅTERVINNINGSBRYTARE Värmeåtervinningsenheten kan stängas av helt f ör sommarsäsongen med hjälp av brytaren (3). Medan enheten är deaktiverad kan de lägre utomhustemperaturerna nattetid utnyttjas för att kyla inomhusluften. 4.4 ÖVERHETTNINGSSKYDD RW-aggregatens eftervärmeelement är försedda med ett återställbart överhettningsskydd (4). Återställningsknappen finns bakom luckan, på styrpanelen. Om överhettningsskyddet har aktiverats, tryck på återställningsknappen för att återställa det. Överhettningsskyddet för förvärmaren är beläget strax bredvid elementet.

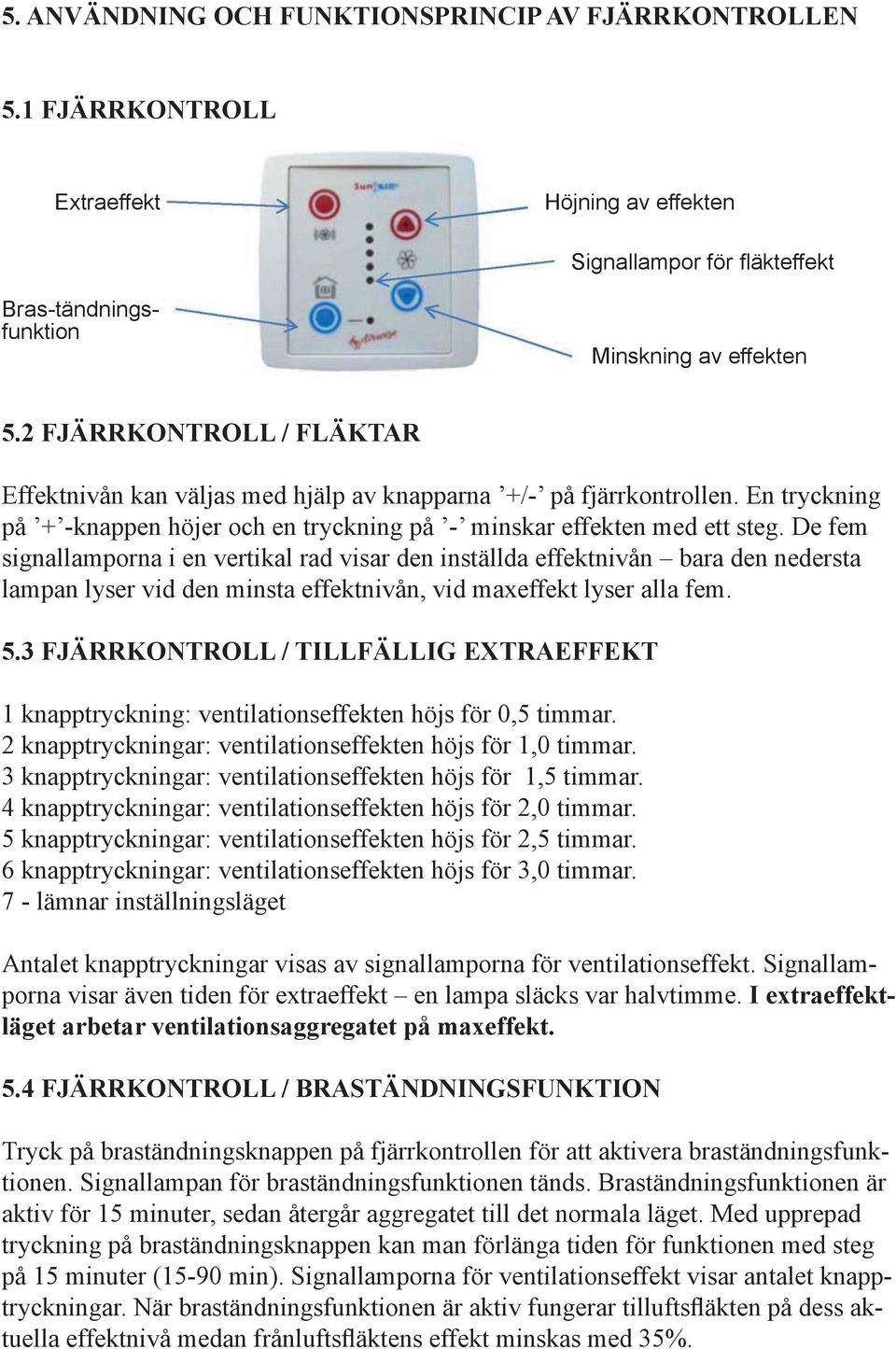

7 5. ANVÄNDNING OCH FUNKTIONSPRINCIP AV FJÄRRKONTROLLEN 5.1 FJÄRRKONTROLL Extraeffekt Höjning av effekten Signallampor för fl äkteffekt Bras-tändningsfunktion Minskning av effekten 5.2 FJÄRRKONTROLL / FLÄKTAR Effektnivån kan väljas me d hjälp av knapparna +/- på fjärrkontrollen. En tryckning på + -knappen höjer och en tryckning på - minskar effekten med ett steg. De fem signallamporna i en vertikal rad visar den inställda effektnivån bara den nedersta lampan lyser vid den minsta effektnivån, vid maxeffekt lyser alla fem. 5.3 FJÄRRKONTROLL / TILLFÄLLIG EXTRAEFFEKT 1 knapptryckning: ventilationseffekten höjs för 0,5 timmar. 2 knapptryckningar: ventila tionseffekten höjs för 1,0 timmar. 3 knapptryckningar: ventilationseffekten höjs för 1,5 timmar. 4 knapptryckningar: ventilationseffekten höjs för 2,0 timmar. 5 knapptryckningar: ventilationseffekten höjs för 2,5 timmar. 6 knapptryckningar: ventilationseffekten höjs för 3,0 timmar. 7 - lämnar inställningsläget Antalet knapptryckningar visas av signallamporna för ventilationseffekt. Signallamporna visar även tiden för extraeffekt en lampa släcks var halvtimme. I extraeffektläget arbetar ventilationsaggregatet på maxeffekt. 5.4 FJÄRRKONTROLL / BRASTÄNDNINGSFUNKTION Tryck på braständningsknappen på fjärrkontrollen för att aktivera braständningsfunktionen. Signallampan för braständnin gsfunktionen tänds. Braständningsfunktionen är aktiv för 15 minuter, sedan återgår aggregatet till det normala läget. Med upprepad tryckning på braständningsknappen kan man förlänga tiden för funktionen med steg på 15 minuter (15-90 min). Signallamporna för ventilationseffekt visar antalet knapptryckningar. När braständningsfunktionen är aktiv fungerar tilluftsfläkten på dess aktuella effektnivå medan frånluftsfläktens effekt minskas med 35%.

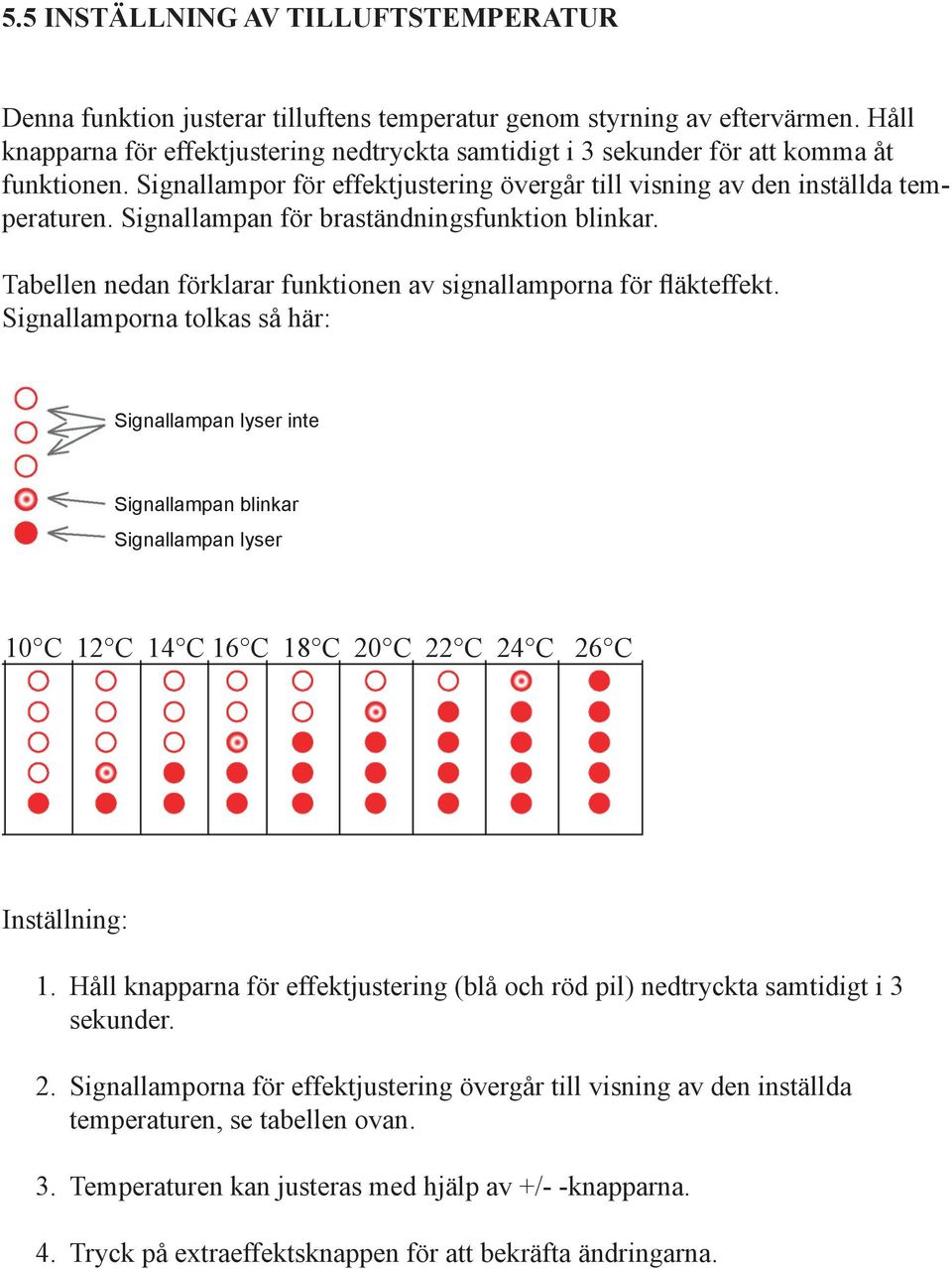

8 5.5 INSTÄLLNING AV TILLUFTSTEMPERATUR Denna funktion justerar tilluftens temperatur genom styrning av eftervärmen. Håll knapparna för effektjustering nedtryckta samtidigt i 3 sekunder för att komma åt funktionen. Signallampor för effektjustering övergår till visning av den inställda temperaturen. Signallampan för braständningsfunktion blinkar. Tabellen nedan förklarar funktionen av signallamporna för fläkteffekt. Signallamporna tolkas så här: Signallampan lyser inte Signallampan blinkar Signallampan lyser 10 C 12 C 14 C 16 C 18 C 20 C 22 C 24 C 26 C Inställning: 1. Håll knapparna för effektjustering (blå och röd pil) nedtryckta samtidigt i 3 sekunder. 2. Signallamporna för effektjustering övergår till visning av den inställda temperaturen, se tabellen ovan. 3. Temperaturen kan justeras med hjälp av +/- -knapparna. 4. Tryck på extraeffektsknappen för att bekräfta ändringarna.

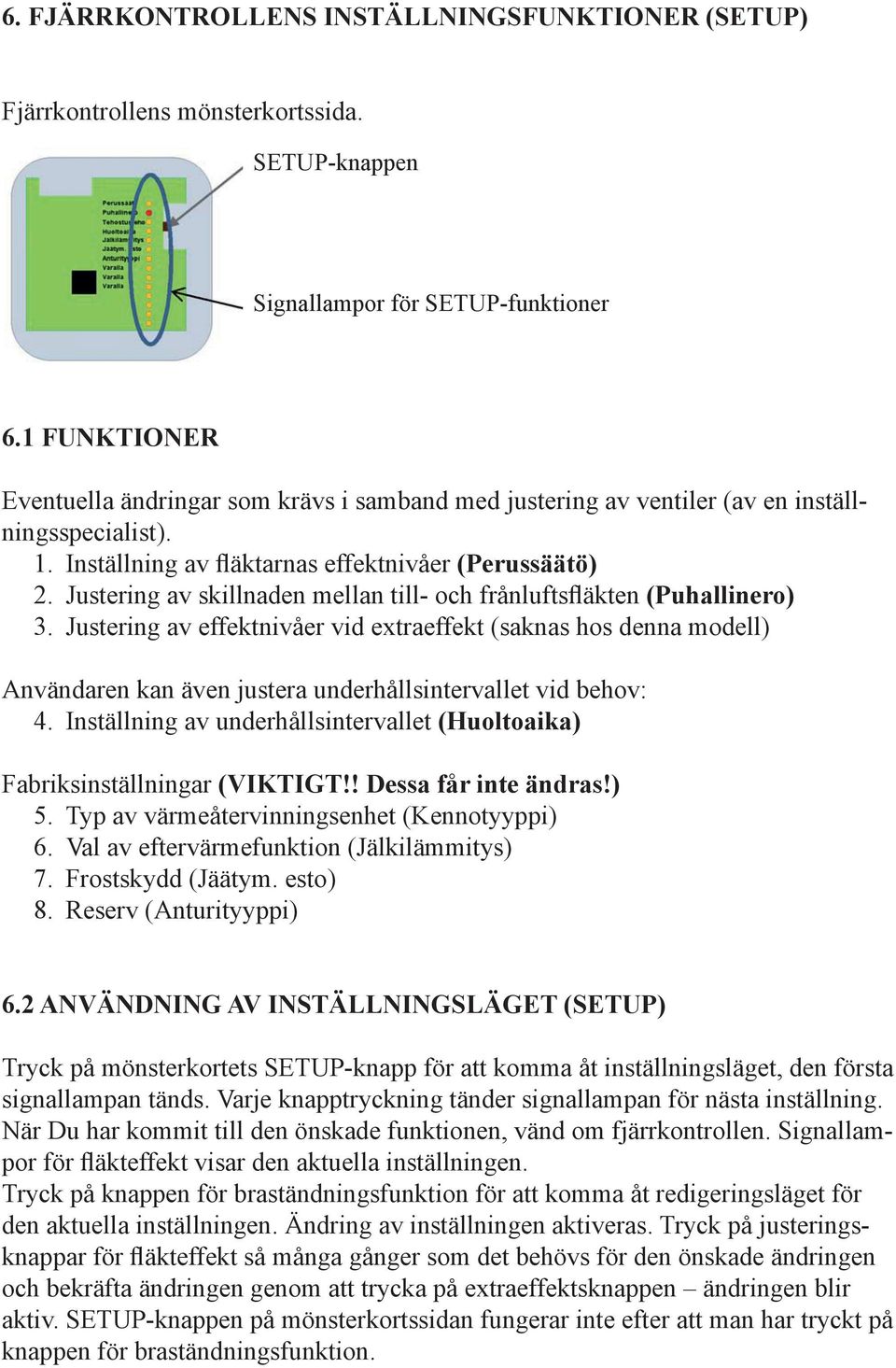

9 6. FJÄRRKONTROLLENS INSTÄLLNINGSFUNKTIONER (SETUP) Fjärrkontrollens mönsterkortssida. SETUP-knappen Signallampor för SETUP-funktioner 6.1 FUNKTIONER Eventuella ändringar som krävs i samband med justering av ventiler (av en inställningsspecialist). 1. Inställning av fläktarnas effektnivåer (Perussäätö) 2. Justering av skillnaden mellan till- och frånluftsfläkten (Puhallinero) 3. Justering av effektnivåer vid extraeffekt (saknas hos denna modell) Användaren kan även justera underhållsintervallet vid behov: 4. Inställning av underhållsintervallet (Huoltoaika) Fabriksinställningar (VIKTIGT!! Dessa får inte ändras!) 5. Typ av värmeåtervinningsenhet (Kennotyyppi) 6. Val av eftervärmefunktion (Jälkilämmitys) 7. Frostskydd (Jäätym. esto) 8. Reserv (Anturityyppi) 6.2 ANVÄNDNING AV INSTÄLLNINGSLÄGET (SETUP) Tryck på mönsterkortets SETUP-knapp för att komma åt inställningsläget, den första signallampan tänds. Varje knapptryckning tänder signallampan för nästa inställning. När Du har kommit till den önskade funktionen, vänd om fjärrk ontrollen. Signallampor för fläkteffekt visar den aktuella inställningen. Tryck på knappen för braständningsfunktion för att komma åt redigeringsläget för den aktuella inställningen. Ändring av inställningen aktiveras. Tryck på justeringsknappar för fläkteffekt så många gånger som det behövs för den önskade ändringen och bekräfta ändringen genom att trycka på extraeffektsknappen ändringen blir aktiv. SETUP-knappen på mönsterkortssidan fungerar inte efter att man har tryckt på knappen för braständningsfunktion.

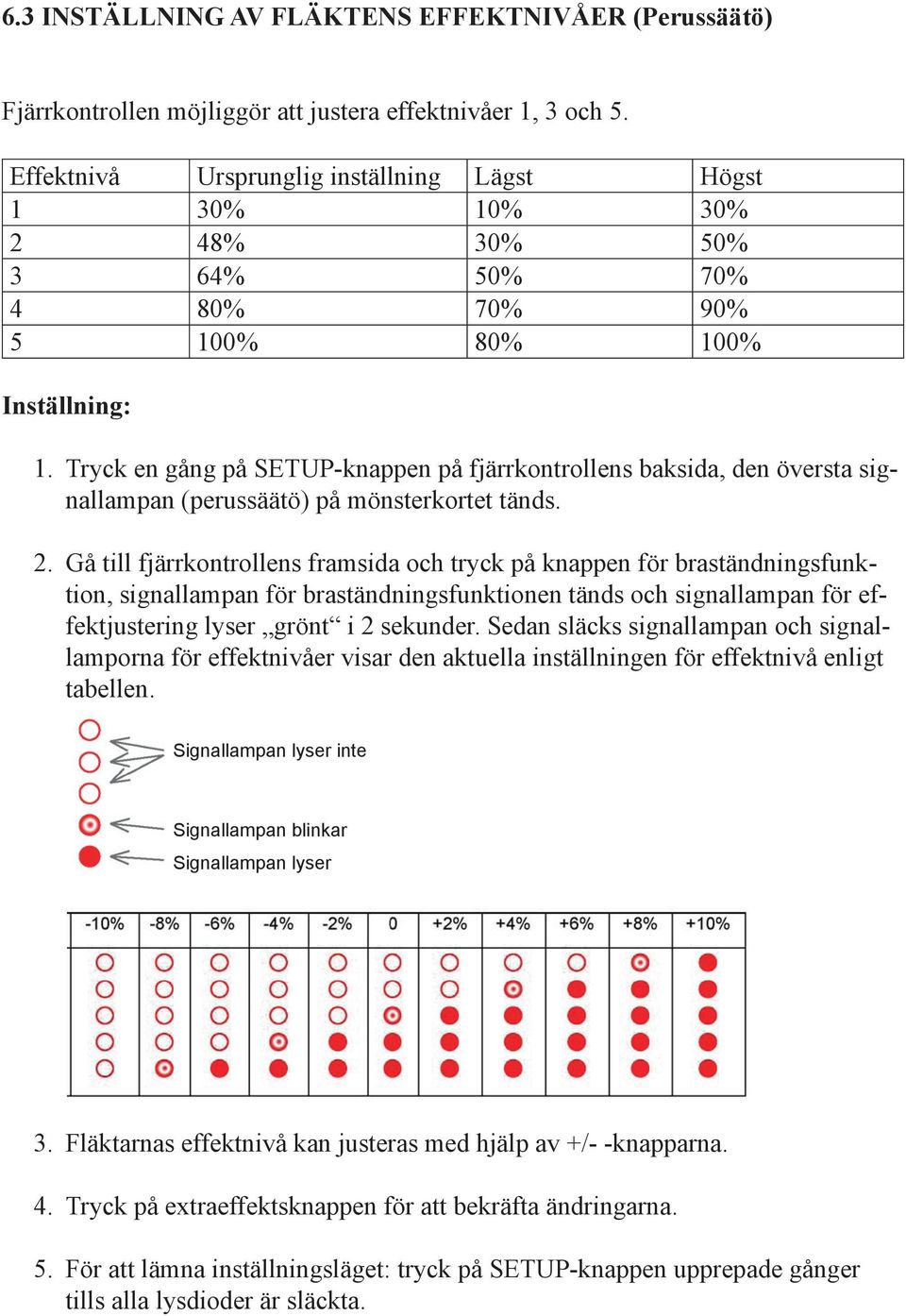

10 6.3 INSTÄLLNING AV FLÄKTENS EFFEKTNIVÅER (Perussäätö) Fjärrkontrollen möjliggör att justera effektnivåer 1, 3 och 5. Effektnivå Ursprunglig inställning Lägst Högst 1 30% 10% 30% 2 48% 30% 50% 3 64% 50% 70% 4 80% 70% 90% 5 100% 80% 100% Inställning: 1. Tryck en gång på SETUP-knappen på fjärrkontrollens baksida, den översta signallampan (perussäätö) på mönsterkortet tänds. 2. Gå till fjärrkontrollens framsida och tryck på knappen för braständningsf unktion, signallampan för braständningsfunktionen tänds och signallampan för effektjustering lyser grönt i 2 sekunder. Sedan släcks signa llampan och signallamporna för effektnivåer visar den aktuella inställningen för effektnivå enligt tabellen. Signallampan lyser inte Signallampan blinkar Signallampan lyser 3. Fläktarnas effektnivå kan justeras med hjälp av +/- -knapparna. 4. Tryck på extraeffektsknappen för att bekräfta ändringarna. 5. För att lämna inställningsläget: tryck på SETUP-knappen upprepade gånger tills alla lysdioder är släckta.

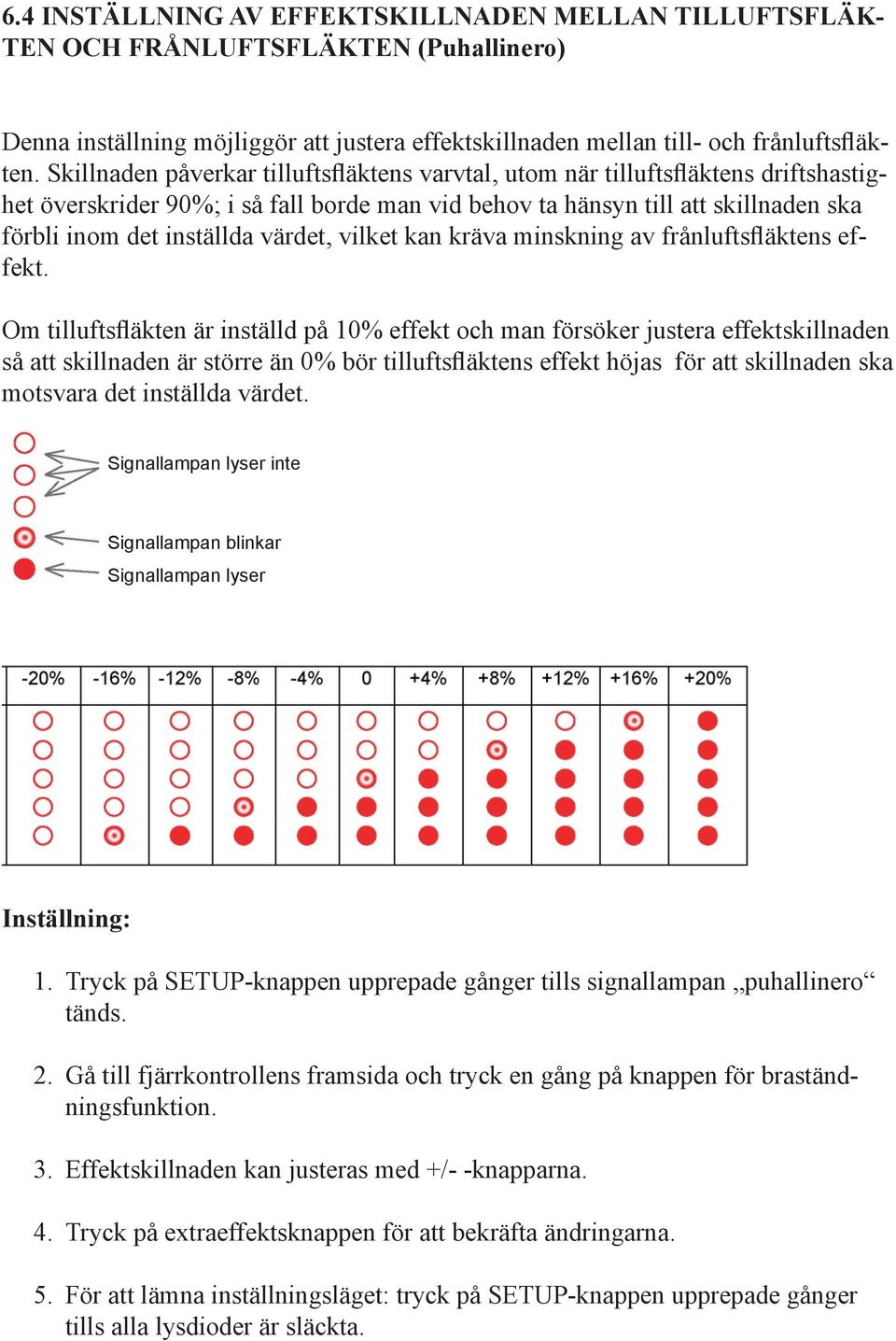

11 6.4 INSTÄLLNING AV EFFEKTSKILLNADEN MELLAN TILLUFTSFLÄK- TEN OCH FRÅNLUFTSFLÄKTEN (Puhallinero) Denna inställning möjliggör att justera effektskillnaden mellan till- och frånluftsfläkten. Skillnaden påverkar tilluftsfläktens varvtal, utom när tilluftsfläktens driftshastighet överskrider 90%; i så fall borde man vid behov ta hänsyn ti ll att skillnaden ska förbli inom det inställda värdet, vilket kan kräva minskning av frånluftsfläktens effekt. Om tilluftsfläkten är inställd på 10% effekt och man försöker justera effektskillnaden så att skillnaden är större än 0% bör tilluftsfläktens effekt höjas för att skillnaden ska motsvara det inställda värdet. Signallampan lyser inte Signallampan blinkar Signallampan lyser Inställning: 1. Tryck på SETUP-knappen upprepade gånger tills signallampan puhallinero tänds. 2. Gå till fjärrkontrollens framsida och tryck en gång på knappen för braständningsfunktion. 3. Effektskillnaden kan justeras med +/- -knapparna. 4. Tryck på extraeffektsknappen för att bekräfta ändringarna. 5. För att lämna inställningsläget: tryck på SETUP-knappen upprepade gånger tills alla lysdioder är släckta.

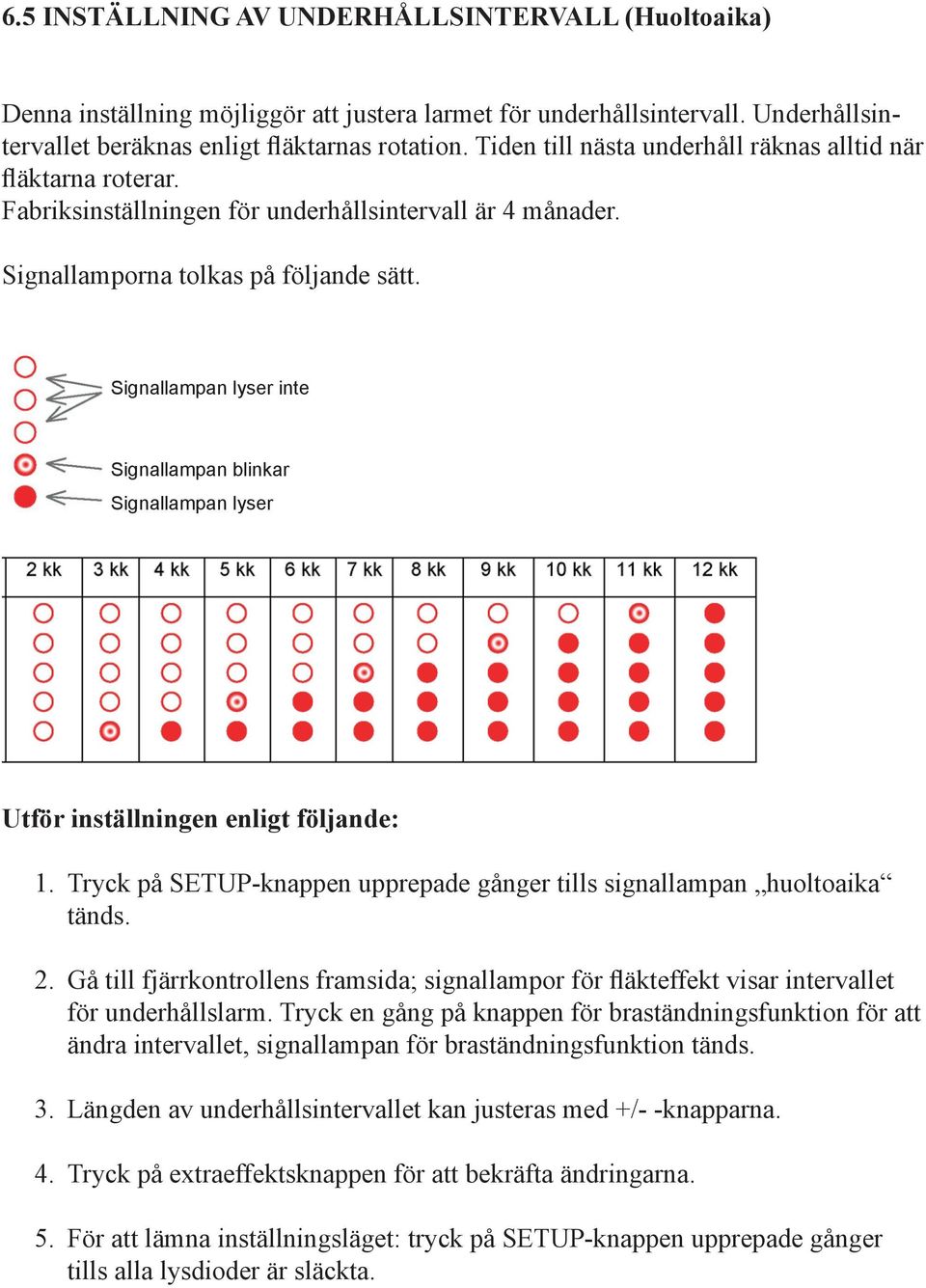

12 6.5 INSTÄLLNING AV UNDERHÅLLSINTERV ALL (Huoltoaika) Denna inställning möjliggör att justera larmet för un derhållsintervall. Underhållsintervallet beräknas enligt fläktarnas rotation. Tiden till nästa underhåll räknas alltid när fläktarna roterar. Fabriksinställningen för underhållsintervall är 4 månader. Signallamporna tolkas på följande sätt. Signallampan lyser inte Signallampan blinkar Signallampan lyser Utför inställningen enligt följande: 1. Tryck på SETUP-knappen upprepade gånger tills signallampan huoltoaika tänds. 2. Gå till fjärrkontrollens framsida; signallampor för fläkteffekt visar intervallet för underhållslarm. Tryck en gång på knappen för braständningsfunktion för att ändra intervallet, signallampan för braständningsfunktion tänds. 3. Längden av underhållsintervallet kan justeras med +/- -knapparna. 4. Tryck på extraeffektsknappen för att bekräfta ändringarna. 5. För att lämna inställningsläget: tryck på SETUP-knappen upprepade gånger tills alla lysdioder är släckta.

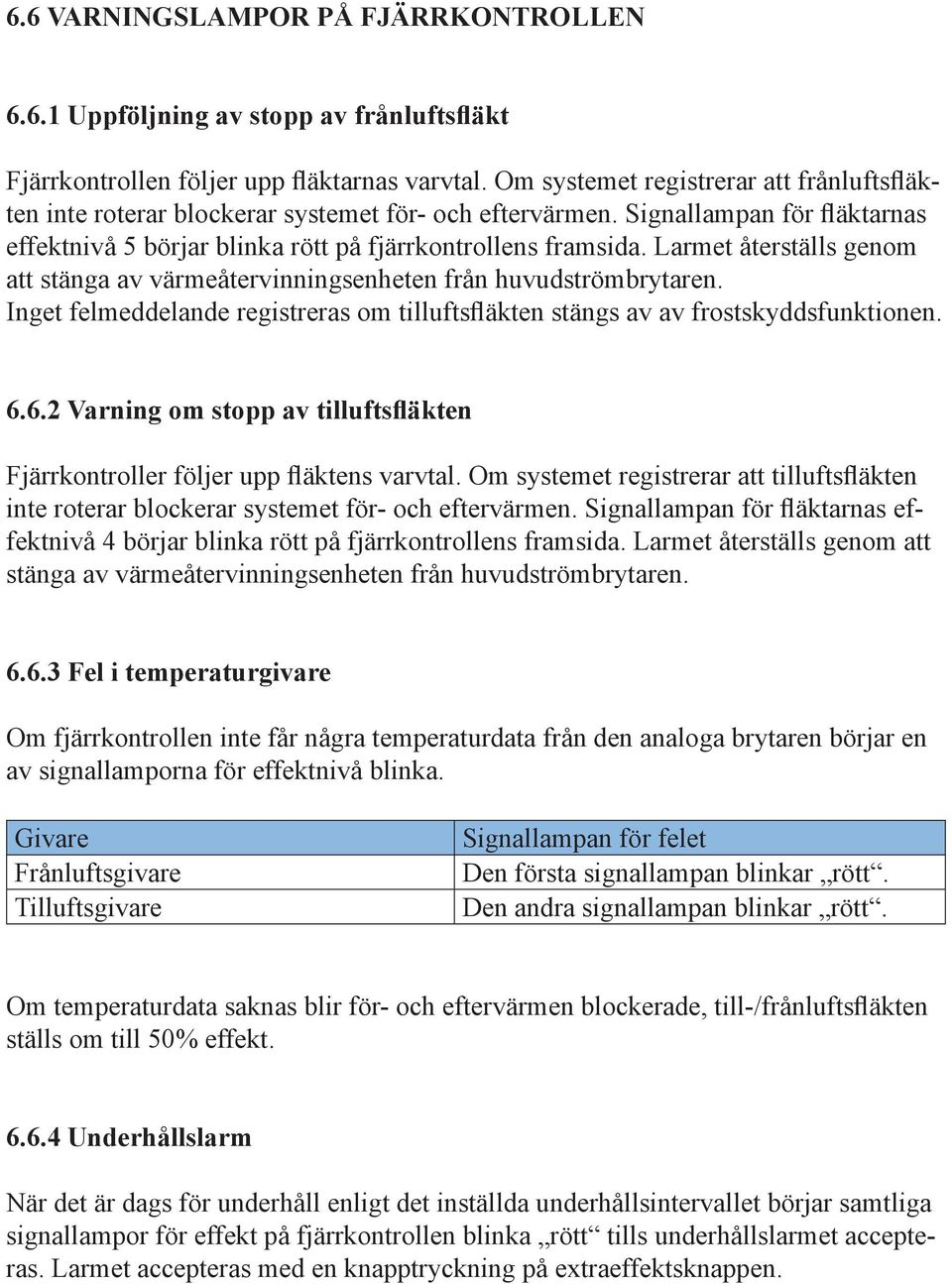

13 6.6 VARNINGSLAMPOR PÅ FJÄRRKONTROLLEN Uppföljning av stopp av frånluftsfläkt Fjärrkontrollen följer upp fläktarnas varvtal. Om systemet registrerar att frånluftsfläkten inte roterar blockerar systemet för- och eftervärmen. Signallampan för fläktarnas effektnivå 5 börjar blinka rött på fjärrkontrollens framsida. Larmet återställs genom att stänga av värmeåtervinningsenheten från huvudströmbrytaren. Inget felmeddelande registreras om tilluftsfläkten stängs av av frostskyddsfunktion en Varning om stopp av tilluftsfläkten Fjärrkontroller följer upp fläktens varvtal. Om systemet registrerar att tilluftsfl äkten inte roterar blockerar systemet för- och eftervärmen. Signallampan för fläktarnas effektnivå 4 börjar blinka rött på fjärrkontrollens framsida. Larmet återställs genom att stänga av värmeåtervinningsenheten från huvudströmbrytaren Fel i temperaturgivare Om fjärrkontrollen inte får några temperaturdata från den analoga brytaren börjar en av signallamporna för effektnivå blinka. Givare Frånluftsgivare Tilluftsgivare Signallampan för felet Den första signallampan blinkar rött. Den andra signallampan blinkar rött. Om temperaturdata saknas blir för- och eftervärmen blockerade, till-/frånluftsfläkten ställs om till 50% effekt Underhållslarm När det är dags för underhåll enligt det inställda underhållsintervallet börjar samtliga signallampor för effekt på fjärrkontrollen blinka rött tills underhållslarmet accepteras. Larmet accepteras med en knapptryckning på extraeffektsknappen.

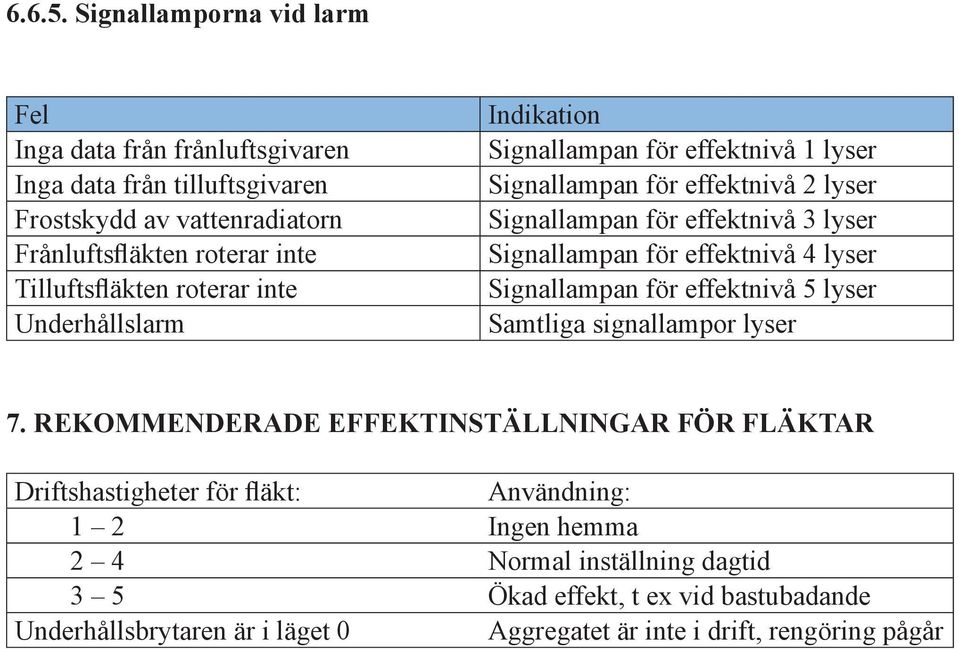

14 Signallamporna vid larm Fel Inga data från frånluftsgivaren Inga data från tilluftsgivaren Frostskydd av vattenradiatorn Frånluftsfläkten roterar inte Tilluftsfläkten roterar inte Underhållslarm Indikation Signallampan för effektnivå 1 lyser Signallampan för effektnivå 2 lyser Signallampan för effektnivå 3 lyser Signallampan för effektnivå 4 lyser Signallampan för effektnivå 5 lyser Samtliga signallampor lyser 7. REKOMMENDERADE EFFEKTINSTÄLLNINGAR FÖR FLÄKTAR Driftshastigheter för fläkt: Användning: 1 2 Ingen hemma 2 4 Normal inställning dagtid 3 5 Ökad effekt, t ex vid bastubadande Underhållsbrytaren är i läget 0 Aggregatet är inte i drift, rengöring pågår

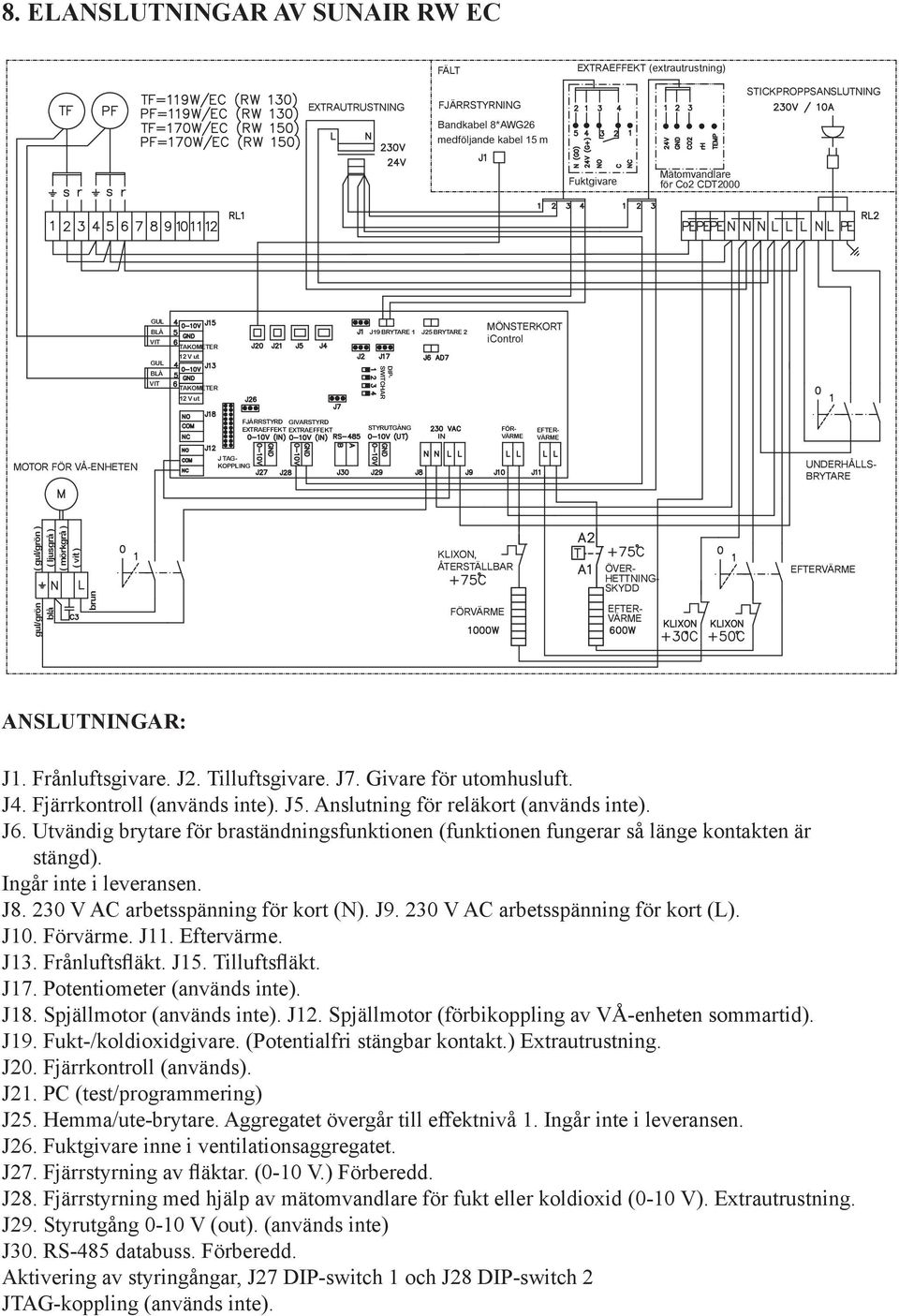

15 8. ELANSLUTNINGAR AV SUNAIR RW EC FÄLT EXTRAEFFEKT (extrautrustning) EXTRAUTRUSTNING FJÄRRSTYRNING Bandkabel 8*AWG26 medföljande kabel 15 m STICKPROPPSANSLUTNING Fuktgivare Mätomvandlare för Co2 CDT2000 GUL BLÅ VIT TAKOMETER J19 BRYTARE 1 J25 BRYTARE 2 MÖNSTERKORT icontrol GUL BLÅ VIT 12 V ut TAKOMETER 12 V ut DIP- SWITCHAR FJÄRRSTYRD GIVARSTYRD EXTRAEFFEKT EXTRAEFFEKT STYRUTGÅNG IN FÖR- VÄRME EFTER- VÄRME MOTOR FÖR VÅ-ENHETEN J TAG- KOPPLING UNDERHÅLLS- BRYTARE ( gul/grön ) ( ljusgrå ) ( mörkgrå ) ( vit ) gul/grön blå brun KLIXON, ÅTERSTÄLLBAR FÖRVÄRME ÖVER- HETTNING- SKYDD EFTER- VÄRME EFTERVÄRME ANSLUTNINGAR: J1. Frånluftsgivare. J2. Tilluftsgivare. J7. Givare för utomhusluft. J4. Fjärrkontroll (används inte). J5. Anslutning för reläkort (används inte). J6. Utvändig brytare för braständningsfunk tionen (funktionen fungerar så länge kontakten är stängd). Ingår inte i leveransen. J V AC arbetsspänning för kort (N). J V AC arbetsspänning för kort (L). J10. Förvärme. J11. Eftervärme. J13. Frånluftsfläkt. J15. Tilluftsfläkt. J17. Potentiometer (används inte). J18. Spjällmotor (används inte). J12. Spjällmotor (förbikoppling av VÅ-enheten sommartid). J19. Fukt-/koldioxidgivare. (Potentialfri stängbar kontakt.) Extrautrustning. J20. Fjärrkontroll (används). J21. PC (test/programmering) J25. Hemma/ute-brytare. Aggregatet övergår till effektnivå 1. Ingår inte i leveransen. J26. Fuktgivare inne i ventilationsaggregatet. J27. Fjärrstyrning av fläktar. (0-10 V.) Förberedd. J28. Fjärrstyrning med hjälp av mätomvandlare för fukt eller koldioxid (0-10 V). Extrautrustning. J29. Styrutgång 0-10 V (out). (används inte) J30. RS-485 databuss. Förberedd. Aktivering av styringångar, J27 DIP-switch 1 och J28 DIP-switch 2 JTAG-koppling (används inte).

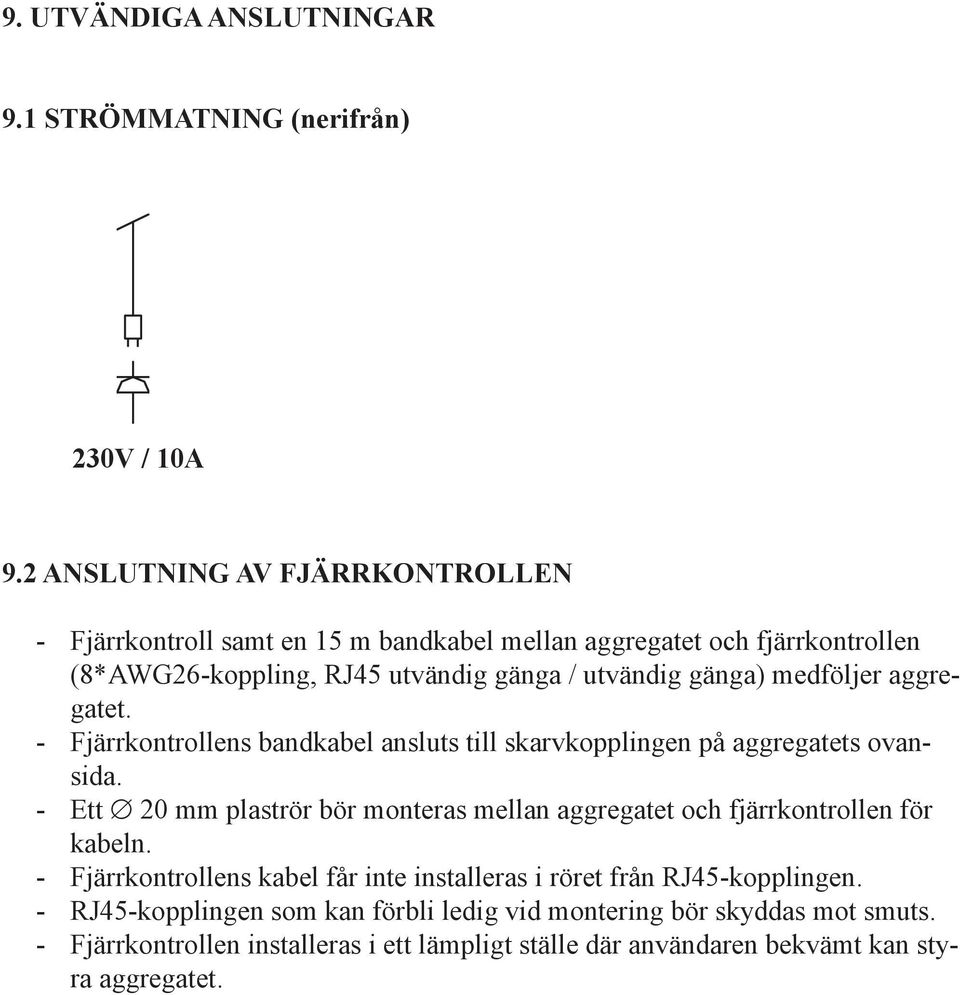

16 9. UTVÄNDIGA ANSLUTNINGAR 9.1 STRÖMMATNING (nerifrån) 230V / 10A 9.2 ANSLUTNING AV FJÄRRKONTROLLEN - Fjärrkontroll samt en 15 m bandkabel mellan aggregatet och fjärrkontrollen (8*AWG26-koppling, RJ45 utvändig gänga / utvändig gänga) medföljer aggregatet. - Fjärrkontrollens bandkabel ansluts till skarvkopplingen på aggregatets ovansida. - Ett 20 mm plaströr bör monteras mellan aggregatet och fjärrkontrollen för kabeln. - Fjärrkontrollens kabel får inte installeras i röret från RJ45-kopplingen. - RJ45-kopplingen som kan förbli ledig vid montering bör skyddas mot smuts. - Fjärrkontrollen installeras i ett lämpligt ställe där användaren bekvämt kan styra aggregatet.

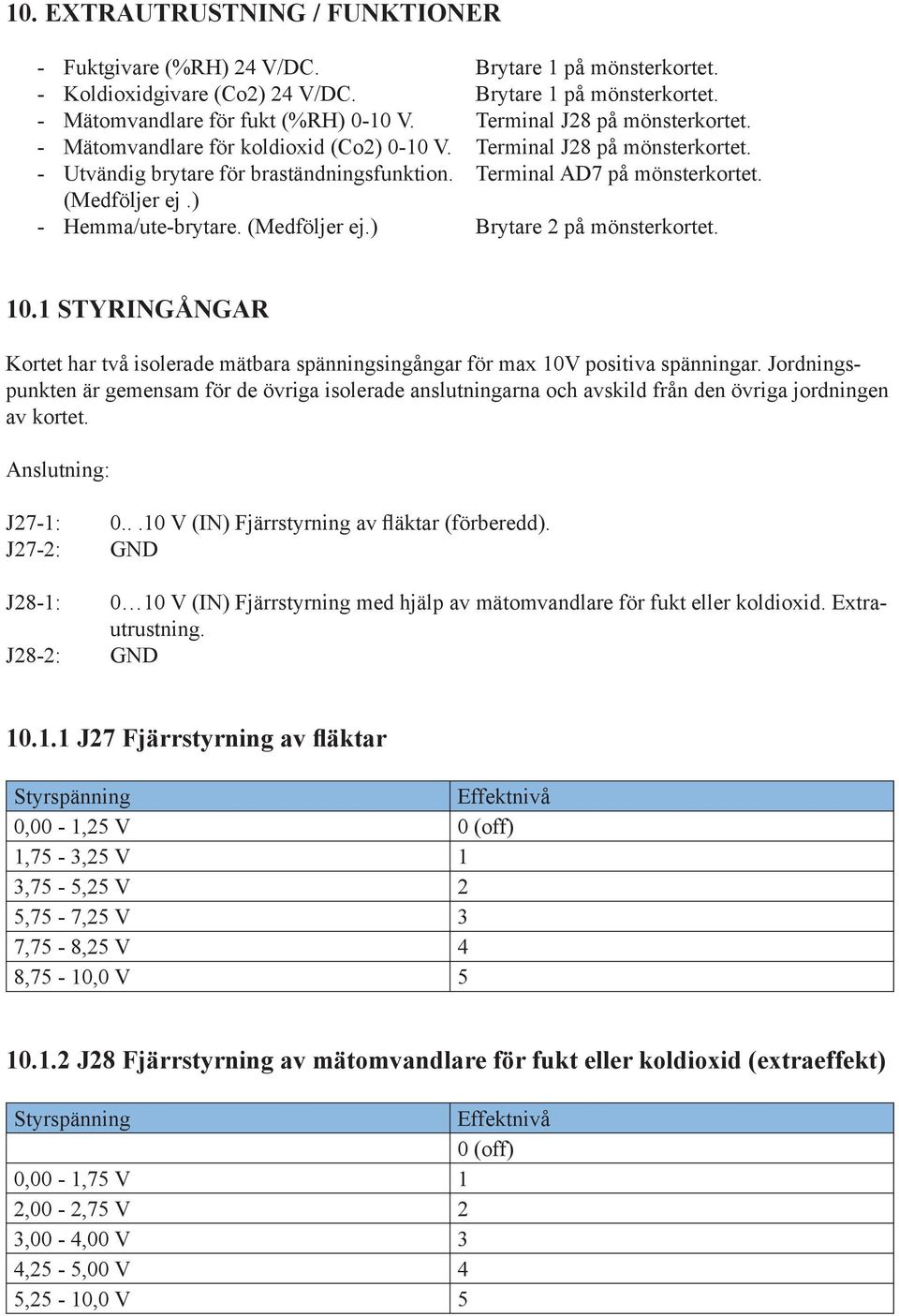

17 10. EXTRAUT RUSTNING / FUNKTIONER - Fuk tgivare (%RH) 24 V/DC. Brytare 1 på mönsterkortet. - Koldioxidgivare (Co2) 24 V/DC. Brytare 1 på mönsterkortet. - Mätomvandlare för fukt (%RH) 0-10 V. Terminal J28 på mönsterkortet. - Mätomvandlare för koldioxid (Co2) 0-10 V. Terminal J28 på mönsterkortet. - Utvändig brytare för braständningsfunktion. Terminal AD7 på mönsterkortet. (Medföljer ej.) - Hemma/ute-brytare. (Medföljer ej.) Brytare 2 på mönsterkortet STYRINGÅNGAR Kortet har två isolerade mätbara spänningsingångar för max 10V positiva spänningar. Jordningspunkten är gemensam för de övriga isolerade anslutningarna och avskild från den övriga jordningen av kortet. Anslutning: J27-1: J27-2: J28-1: J28-2: V (IN) Fjärrstyrning av fläktar (förberedd). GND 0 10 V (IN) Fjärrstyrning med hjälp av mätomvandlare för fukt eller koldioxid. Extrautrustning. GND J27 Fjärrstyrning av fläktar Styrspänning Effektnivå 0,00-1,25 V 0 (off) 1,75-3,25 V 1 3,75-5,25 V 2 5,75-7,25 V 3 7,75-8,25 V 4 8,75-10,0 V J28 Fjärrstyrning av mätomvandlare för fukt eller koldioxid (extraeffekt) Styrspänning Effektnivå 0 (off) 0,00-1,75 V 1 2,00-2,75 V 2 3,00-4,00 V 3 4,25-5,00 V 4 5,25-10,0 V 5

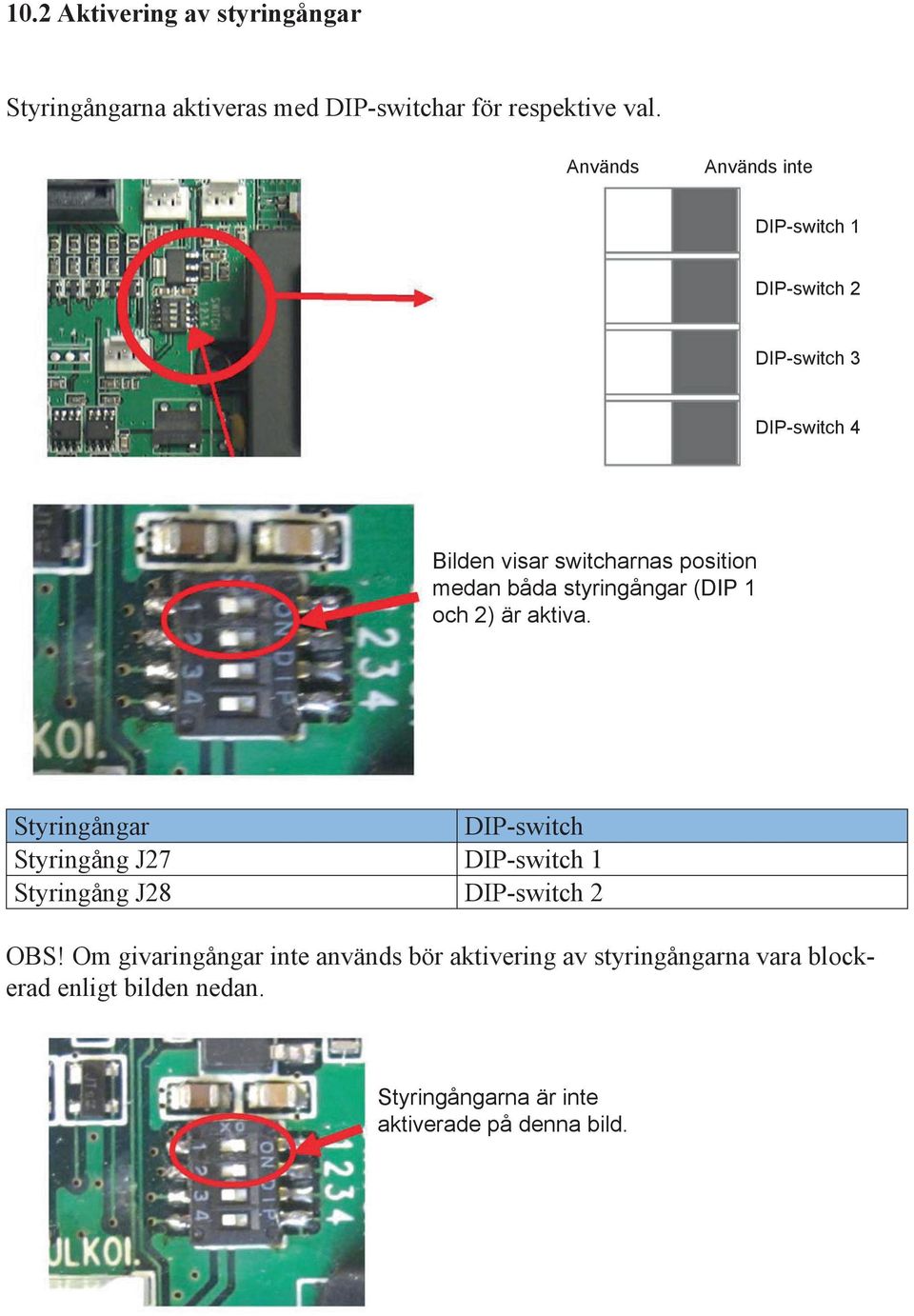

18 10.2 Aktivering av styringångar Styringångarna aktiveras med DIP-switchar för respektive val. Används Används inte DIP-switch 1 DIP-switch 2 DIP-switch 3 DIP-switch 4 Bilden visar switcharnas position medan båda styringångar (DIP 1 och 2) är aktiva. Styringångar DIP-switch Styringång J27 DIP-switch 1 Styringång J28 DIP-switch 2 OBS! Om givaringångar inte används bör aktivering av styringångarna vara blockerad enligt bilden nedan. Styringångarna är inte aktiverade på denna bild.

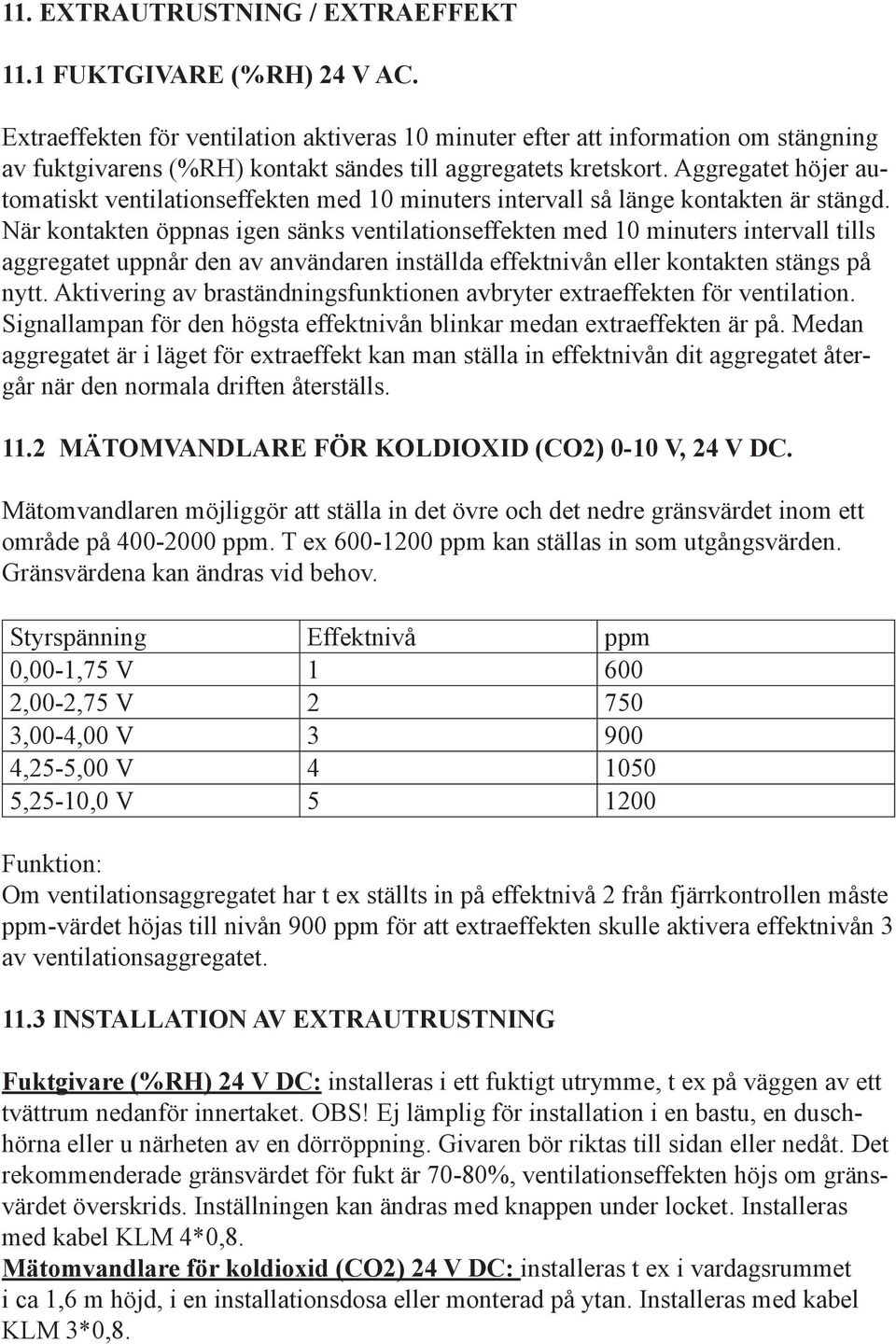

19 11. EXTRAUTRUSTNING / EXTRAEFFEKT 11.1 FUKTGIVARE (%RH) 24 V AC. Extraeffekten för ventilation aktiveras 10 minuter efter att information om stängning av fuktgivarens (%RH) kontakt sändes till aggregatets kretskort. Aggregatet höjer automatiskt ventilationseffekten med 10 minuters intervall så länge kontakten är stängd. När kontakten öppnas igen sänks ventilationseffekten med 10 minuters intervall tills aggregatet uppnår den av användaren inställda effektnivån eller kontakten stängs på nytt. Aktivering av braständningsfunktionen avbryter extraeffekten för ventilation. Signallampan för den högsta effektnivån blinkar medan extraeffekten är på. Medan aggregatet är i läget för extraeffekt kan man ställa in effektnivån dit aggregatet återgår när den normala driften återställs MÄTOMVANDLARE FÖ R KOLDIOXID (CO2) 0-10 V, 24 V DC. Mätomvandlaren möjliggör att ställa in det övre och det nedre gränsvärdet inom ett område på ppm. T ex ppm kan ställas in som utgångsvärden. Gränsvärdena kan ändras vid behov. Styrspänning Effektnivå ppm 0,00-1,75 V ,00-2,75 V ,00-4,00 V ,25-5,00 V ,25-10,0 V Funktion: Om ventilationsaggregatet har t ex ställts in på effektnivå 2 från fjärrkontrollen måste ppm-värdet höjas till nivån 900 ppm för att extraeffekten skulle aktivera effektnivån 3 av ventilationsaggregatet INSTALLATION AV EXTRAUTRUSTNING Fuktgivare (%RH) 24 V DC: installeras i ett fuktigt utrymme, t ex på väggen av ett tvättrum nedanför innertaket. OBS! Ej lämplig för installation i en bastu, en duschhörna eller u närheten av en dörröppning. Givaren bör riktas till sidan eller nedåt. Det rekommenderade gränsvärdet för fukt är 70-80%, ventilationseffekten höjs om gränsvärdet överskrids. Inställningen kan ändras med knappen under locket. Installeras med kabel KLM 4*0,8. Mätomvandlare för koldioxid (CO2) 24 V DC: installeras t ex i vardagsrummet i ca 1,6 m höjd, i en installationsdosa eller monterad på ytan. Installeras med kabel KLM 3*0,8.

20 12. MONTERING AV SKIVAN FÖR TAKMONTERING OCH AGGREGATET SunAIR RW-aggregat är avsedda för installation i uppvärmda utrymmen inomhus (+8 C) utan direkt anslutning till bostads utrymmen MONTERING AV SKIVAN FÖR TAKMONTERING Takmonteringsskivan monteras i samband med installation av kanalerna på takkonstruktionen med hjälp av särskilda sidofästen (medföljer). Takmonteringsskivans undersida ska vara i nivå med det färdiga innertakets yta eller nedanför denna. Elementen fästs vid skivan med hjälp av M6*14 sexkantsskruvar och M6 muttrar. Takmonteringsskivan är försedd med fästhål. Sidofästen kan antingen monteras horisontalt eller böjas i mitten i rät vinkel och fästas vertikalt i skivans hörn (enligt bilden). OBS! Montera takmonteringsskivan så att skivans framkant förblir 3 mm högre än bakkant. Även en monteringsuppsättning för väggmontering finns tillgänglig för takmonteringsskivan MONTERING AV ÅNGSPÄRR Ångspärren ska tätas noggrant t ex markera positioner av utgångsflänsar med hjälp av takmonteringsskivan på ångspärrets material och skär in hål som ska vara ca 15 mm mindre ä n det exakta måttet. Tryck ångspärret på plats i samband med montering av takmonteringsskivan och kanalerna. Dessutom kan ångspärret fästas med tejp och tätas mot kanter av takmonteringsskivan. En särskild tätningskrage för ångspärr finns tillgänglig som extrautrustning MONTERING AV AGGREGATET Häng aggregatet på krokarna på framkanten av takmonteringsskivan och vrid aggregatet rakt så att det fästs på fästen på bakkanten av takmonteringsskivan. Fixera ytterligare genom att skruva fast det vid takmonteringsskivan från insidan med fyra M5*25 skruvar (skruvarna medföljer). 650 mm utrymme bör lämnas för installation av aggregatet på takmonteringsskivan/under innertaket MONTERING AV KONDENSATRÖRET Kondensatutloppet finns på aggregatets undersida. Vattenlåset som medföljer aggregatet ansluts till kondensatröret varifrån vattnet leds till en golvbrunn, avloppet eller (vid behov) en separat behållare. Fyll vattenlåset med vatten vid installation och framtida filterunderhåll.

21 13. MONTERING AV KANALER / SKIVAN FÖR TAKMONTERING 13.1 ANSLUTNINGAR PÅ AGGREGATET 1. Tilluft (in). 2. Frånluft (ut). 3. Spilluft (till taket). 4. Utomhusluft (till aggregatet). 5. Elanslutningar: Bandkabel 8*AWG26 Fuktgivare KLM 4*0,8 (extrautrustning) Mätomvandlare för CO2 KLM 4*0,8 (extrautrustning) 13.2 ANSLUTNINGAR PÅ AGGREGATETS UNDERSIDA A. Kondensat Cu12 (vid behov) B. Strömkabel 13.3 KANALSYSTEMET Högervänt Vänstervänt 5. Ström 5. Ström LUCKA LUCKA

22 14. UNDERHÅLL Observera noga de föreskrivna underhållsintervallen för att försäkra felfri funktion av SunAIR-värmeåtervinningsenheten i alla driftsförhållanden. I praktiken inkluderar underhållet rengöring av aggregatets filter, värmeväxlare, fläktar och invändiga komponenter. Vi rekommenderar att utföra underhållsåtgärderna i den nedan angivna ordningen. Innan Du utför någon underhållsåtgärd, försäkra Dig om att aggregatet har kopplats ur från strömnätet! 14.1 RENGÖRING AV VÄRMEVÄXLAREN Ta bort aggregatets hölje genom att öppna låsspärrarna på nederkanten. Glöm inte att fläktarna fortfarande kan rotera och värmeelementen kan vara heta! Värmeväxlaren bör rengöras från ackumulerad smuts ca vartannat år för att undvika nedsättning av verkningsgraden. Dra försiktigt ut värmeväxlaren ur aggregatet och placera den på sidan t ex på golvet. Tvätta värmeväxlaren försiktigt med hett vatten med hjälp av t ex en handdusch eller rengör med tryckluft. OBS! Värmeväxlaren får inte tvättas med högtryckstvätt då enheten inte tål det. Värmeväxlaren får inte heller läggas i vatten, detta kan skada elmotorn i värmeväxlaren. Låt värmeväxlaren torka helt efter tvätt och kontrollera att enheten fungerar när aggregatet slås på igen. I samband med rengöring av värmeväxlaren kan man vid behov även rengöra inne i aggregatet med en fuktig trasa RENGÖRING AV FILTER Vi rekommenderar att byta fiberfiltret för frånluft var tredje-fjärde månad. I samband med byte av fiberfiltret kan den smutsiga sidan av kassettfiltret för tilluft rengöras försiktigt med en dammsugare. Kasse ttfiltret bör bytas en gång om året för att försäkra effektiv filtrering RENGÖRING AV FLÄKTAR Även båda filtren bör rengöras vid behov. Filtren kan tas ut utan verktyg. Öppna aggregatets hölje, avlägsna värmeväxlaren, lossa fläktarnas kopplingar och låsspärrar. Lyft ut fläkten försiktigt. Rengör fläktbladen försiktigt från ackumulerad smuts med en borste. Vid underhållsåtgärder bör Du hålla i minnet att styrpanelen endast får öppnas av en kvalificerad elektriker.

23 15. BYTE AV VÄRMEÅTERVINNINGSENHETENS DRIVREM Om värmeåtervinningsenheten inte fungerar trots att VÅ-enhetens brytare på styrpanelen och underhållsbrytaren är i läget 1 kan drivremmen för enheten vara trasig. Innan Du börjar med reparationen, koppla ur ventilationsaggregatets strömkabel, ta bort luckan och flytta brytarna på styrpanelen till läget 0. Det finns två hål i enhetens övre vänstra hörn där man kan se remmen om den är hel och ligger kvar på enheten. Om Du inte kan se remmen, montera ned plåthöljet på enheten genom att skruva loss skruvarna med krysspår på det. Ta bort drivremmen om den är trasig. Det finns en reservrem på enheten. Öppna fästena för reservremmen och installera remmen. Reservremmen byts inte under garantin. Montering av en ny drivrem. Ta ut filtren ur aggregatet. Koppla loss strömkopplingen av förvärmeelementet och ta ut elementenheten ur aggregatet. Koppla loss strömkopplingen för motorn av VÅenheten. Ta ut enheten ur aggregatet och placera den på sidan på ett bord. Montering av en ny drivrem: Skruva loss plåtskruvarna på ändarna av stödbalken för VÅ-enheten. Lyft balken lite och placera remmen på enheten från båda ändarna av balken. Skjut in remmen på enheten mellan den svarta tätningen och själva enheten. Placera remmen korrekt på motorns drivhjul.

24 16. FELSÖKNING Se checklistan nedan för att åtgärda eventuella funktionsfel hos aggregatet. 1. Ingendera av fläktarna roterar - Säkringen har gått - Huvudströmbrytaren är i läget 0 - Fjärrkontrollens koppling är smutsig 2. Frånluftsfläkten roterar inte, tilluftsfläkten roterar normalt - Fel i fläktmotorn eller styrspänning saknas. 3. Tilluftsfläkten roterar inte, frånluftsfläkten roterar normalt - Automatiken för frostskydd av värmeåtervinningsenheten kan vara aktiverad. Om inte kan det vara fel på fläktens motor eller styrspänning kan saknas. 4. Tilluften är för varm - Värmen har ställts in på en för hög nivå. - Brytaren för eftervärme är i läget 1 under sommarsäsongen och den inställda temperaturen är högre än lufttemperaturen utomhus. 5. Tilluften värms inte upp tillräckligt - Brytaren för eftervärme är i läget 0 eller det inställda temperaturvärdet är för lågt. - VÅ-enhetens huvudströmbrytare är i läget 0 - Överhettningsskyddet har aktiverats - Fel i värmeelementet eller avbrott i dess strömkontur - VÅ-enhetens drivrem är trasig eller slirar 6. Svag ventilation / kvav inomhusluft - Fläktarna fungerar inte normalt - Filtren är tilltäppta - Värmeväxlaren är tilltäppt med is vintertid, avisa värmeväxlaren - Kontrollera att ventilationssystemet är korrekt inställt - Kontrollera att utomhusgallret för luftintag inte är tilltäppt - Kontrollera att genomföringen för spillånga i yttertaket inte är tilltäppt med is vintertid - Använd en tillräcklig effektnivå för ventilation

25

26 Air Wise Oy, Lehmilaidantie 8, Orivesi Tel Fax
