1 Energistyrsystemet EnReduce - Det enkla sättet att snabbt nå bra energisparresultat!

2 Att EnReduce reglerar värmetillförseln med en hög grad av automatik är en stor fördel jämfört med många andra system SGS, Stiftelsen Göteborgs Studentbostäder, bildades 1951 med affärsidéen att erbjuda ända-målsenliga och attraktiva bostäder till högskolestuderande i Göteborgsregionen. Totalt hyr SGS ut drygt sjutusen bostäder till aktivt högskolestuderande i Göteborg. Planer finns också på att inom några år bygga nya studentbostäder. Ett annat prioriterat mål är att minska energianvändningen för uppvärmning samt el. SGS har sedan flera år arbetat efter en plan att energianvändningen ska minska med 20 % från 2007 till År 2012 hade energianvändningen minskat med 14 % jämfört med 2007 mycket tack vare några duktiga och engagerade fastighetsskötare som avsätter tid för att rondera fastigheterna och se till att bland annat värmen fungerar som den ska. Dessa energijägare försöker också att kontinuerligt optimera vämetillförseln. Även energistyrsystemet EnReduce har bidragit till att minska uppvärmningskostnaden. Vi sparade mest i den fjärrvärmecentral där vi installerade EnReduce En uttalad ambition att testa och utvärdera olika systemalternativ ledde för några år sedan att till SGS installerade EnReduce i samband med ombyggnation av ett antal fjärrvärmecentraler i området Olofshöjd där stiftelsen idag har mer än lägenheter. EnReduce installerades i en av fjärrvärmecentralerna och SGS kunde efter en tid konstatera att energibesparingen i en fastighet ansluten till fjärrvärmecentralen med EnReduce blev avsevärt större jämfört med övriga fjärrvärmecentraler. - Energibesparingen blev cirka 15 % och det tycker jag är imponerande då vi inte behövde göra mycket mer än själva installationen av EnReduce-systemet. Att EnReduce jämfört med många andra system energisparar med en hög grad av automatik ser jag som en stor fördel. Efter att man fastställt vilka värden systemet ska arbeta efter krävs väldigt lite av manuella insatser och istället är det EnReduce programvara som kontinuerligt och dygnet runt bearbetar de mätvärden som samlas in av ett antal utplacerade temperatursensorer. Traditionella system där temperaturkurvor och utomhusgivare styr hur stor värmetillförseln ska vara kräver betydligt mer av kontinuerlig övervakning och korrigeringar. Med EnReduce regleras värmetillförseln på ett betydligt smartare sätt och man kan säga att vi har en energijägare som hela tiden hjälper oss spara energi, säger Patrik Persson som är fastighetsingenjör på SGS. Efter det lyckade projektet i Olofshöjd har EnReduce installerats i ytterligare två värmecentraler. I några av installationerna samverkar EnReduce med styr- och reglersystem av olika fabrikat. Även om det hos vissa av de traditionella styr- och reglersystemen skett en vidareutveckling för att på ett bättre sätt ta tillvara fakta om byggnaders tröghet menar Patrik Persson att EnReduce är ett av några få system på marknaden som ligger före i utvecklingen. - EnReduce är ett av ett fåtal system som verkligen fungerar när det gäller automatisk optimering av värmetillförseln i byggnader. Våra positiva erfarenheter gör också att vi vid upphandlingar i samband med moderniseringar föreskriver att leverantörerna ska erbjuda den typ av system som EnReduce representerar. Fördelarna med en intelligent och i många avseenden automatisk värmereglering är så stora att vi vill fortsätta att utnyttja dem i de fastigheter där vi bedömer det som lämpligt, avslutar Patrik Persson.

3 Hur går det till att spara energi med EnReduce? Trots att det gått ett antal år sedan EnReduce lanserades är det fortfarande marknadens enda system som tar reda på hur mycket energi det finns lagrat i en byggnad, och som också ser till att denna energi används fullt ut innan ny och dyr energi köps in och tillförs byggnaden. En avgörande skillnad mellan EnReduce och traditionella styr- och reglersystem är dels principen för att utnyttja den köpta energi och även den gratisenergi från olika värmekällor som finns lagrad och värmer en byggnad, dels principen för när mer energi ska tillföras. När det blir kallt utomhus är det vanligt att traditionella system styr ut mer värme för att möta kylan, och detta även om det redan är tillräckligt varmt inomhus. Effekten blir en ojämn innetemperatur men också att mycket av den extra energi som tillförts inte tas tillvara utan lämnar byggnaden, helt i onödan. Även om ett traditionellt styrsystem med utegivare kompletteras med referensgivare inomhus kvarstår ofta problemen för mycket värmetillförsel. Anledningen är att värmeregleringen utgår från en inprogrammerad utegivarkurva, och det leder till att systemet reagerar för sent trots referensgivare inomhus. Även om det blir en riktig köldknäpp under t ex en kall vinternatt så drabbas inte EnReduce av panik, utan programvaran analyserar istället (och gör så 24 timmar om dygnet) de mätvärden som samlas in av ett antal i lägenheter eller kontorslokaler utplacerade EnReduce -sensorer. Dessa mätvärden analyseras i nästa steg av EnReduce -programmet där uppgifter om en byggnads värmeinlagringsförmåga finns lagrade. EnReduce beräknar därefter värmebehovet efter att den lagrade gratisenergin utnyttjats fullt ut, och först därefter går en order till styr- och reglersystemet att öka värmetillflödet. Det är med andra ord värmebehovet inomhus som styr när tillförseln ska ske och inte utomhustemperaturen vid ett visst tillfälle! Fakta EnReduce analyserar hur mycket energi som finns lagrad i en byggnad, och ser till att den används innan ny energi tillförs. Traditionella styr- och reglersystem styr ut mer värme när det blir kallare utomhus, även om det redan är tillräckligt varmt inomhus. Detta kan kompenseras med referensgivare inomhus men ändå blir värmetillförselen ofta för stor. Resultat: ojämn inomhus temperatur och värme som inte kan tas tillvara utan lämnar byggnaden. EnReduce programvara (där fakta om en byggnads värmeinlagringsförmåga finns lagrad) analyserar istället kontinuerligt de mätvärden som samlas in via utplacerade sensorer. Först när den lagrade gratisenergin är slut tillförs ny värme = EnReduce drabbas inte av panik även om det blir en köldknäpp!

4 Kort startsträcka, kort pay-off tid och snabba energisparresultat På Enreduce Energy Control har vi i alla år arbetat efter filosofin att energisparprojekt ska kunna påbörjas snabbt och okomplicerat. Det är också den filosofin som ligger bakom den ursprungliga utvecklingen och sedan också vidareutvecklingen av energistyrsystemet EnReduce. Är det så lättinstallerat?, är en vanlig kommentar från våra kunder som många gånger bär på erfarenheter från installation och drifttagning av mer omfattande system för fastighetsautomation. Ja, det är så lätt installerat blir svaret och en viktig anledning är att EnReduce många gånger kan komplettera befintliga systeminstallationer. Det tål att upprepa att EnReduce fungerar tillsammans med alla på marknaden förekommande styr- och reglersystem, dataundercentraler och reglercentraler. Sedan har vi givetvis också vår egen DUC-lösning med inbyggd programvara som täcker upp alla situationer där integration med andra system inte ska ske. EnReduce är därmed alltid ett alternativ oavsett hur er situation ser ut! Att EnReduce är ett system som utvecklats specifikt för energistyrning gör också att hela arbetet med att kundanpassa och ta lösningen i drift blir mycket kort, och att pay-off tiden också blir kort då energisparresultaten kommer snabbt och ofta blir betydande. Vår satsning på trådlösa sensorer innebär också att installationsarbetet förenklas eftersom mycket av kabeldragningen elimineras. Fakta EnReduce är ett komplement som skapar mervärden i investeringar som redan är gjorda inom fastighetsautomation. Detta genom att systemet lägger till en dimension när det gäller möjligheten till energieffektivisering. Övervakning och kontroll av en fastighet kan alltså ske på samma sätt som tidigare på övergripande nivå utan att det behövs något byte av vare sig basteknik eller leverantör av drifts-, övervakning och servicetjänster. Med EnReduce som en integrerad del av fastighetsautomationen öppnas istället ett helt nytt fönster mot en byggnads energiförbrukning och inneklimat, och därmed underlättas också arbetet med att på ett långsiktigt sätt driva energispar- och inneklimatprojekt! Snabbt utbyggda EnReduce -lösningar efter provinstallationer Halmstads Fastighets AB, Studentstaden i Uppsala och Rikshem i Uppsala. Det är tre exempel på kunder som tagit beslut om att utöka energisparsatsningar med EnReduce efter lyckade provinstallationer. Detta har dels skett efter att provinstallationer utförts i en av flera fastigheter i ett bostadsområde, men också genom att några kunder beslutat att installera systemet i helt nya fastigheter i ett större fastighetsbestånd. EnReduce är en påbyggnadslösning som adderar helt nya möjligheter till energieffektivisering. Vår satsning på trådlösa lägenhets/temperatursensorer har ytterligare förenklat provinstallationer och arbetet med att optimera en energisparsatsning. Fakta om lättinstallerade EnReduce Som du kan läsa om på annan plats i vår information kan EnReduce samverka med alla på marknaden förekommande styr- och reglersystem, dataundercentraler/duc:ar och reglercentraler. EnReduce ersätter inte utan kompletterar de investeringar ni gjort i system och tekniklösningar för fastighetsautomation. Man kan uttrycka det som att

5 Vi är en flexibel partner under alla faser av energisparprojektet Tillförlitlig teknik och effektiva energistyrsystem är givetvis viktigt för att energisparresultaten ska bli de önskade, men det behövs också en rejäl portion energisparkompetens och erfarenhet av energisparprojekt. Den kompetensen och erfarenheten finns hos oss på Enreduce Energy Control och vi kompletterar ofta det kunnande som finns hos våra kunder. Flera av våra medarbetare har arbetat med energisparklösningar och energistyrsystemet EnReduce sedan tidigt 90-talet. Kunskapen kommer våra kunder tillgodo genom att vi många gånger får rollen som en resurspartner och ett stöd, och vi är mycket flexibla när det gäller samarbetsformer. Ibland har våra kunder all den kompetens som krävs för att efter installationen av en EnReduce -lösning själva övervaka energispareffekten och trimma systemet så att energisparmålen uppnås. Sedan har vi kunder som vill fokusera på sin kärnverksamhet och därför inte har egna organisationer för systemövervakningen. För dessa kunder kan vi skräddarsy service- och supportavtal och som bland annat innebär att vi från Enreduce Energy Controls huvudkontor i Uppsala övervakar en EnReduce -lösning. Givetvis ser vi då till att vår kund får regelbundna energisparrapporter! Exempel på hur ni kan använda vår kompetens I samband med nulägesanalyser av förutsättningar för energisparsatsningar. Vi gör en bedömning av såväl befintliga installationer av exempelvis gjorda investeringar i styr- och reglersystem, fastigheters lagringsförmåga och dynamiska egenskaper samt uppskattar energisparresultaten med EnReduce. Vi föreslår också lämplig systemlösning och driftsform. Vi tar projektansvar under hela uppstartsfasen fram till att en EnReduce -lösning är intrimmad och ger full effekt. Vi utbildar och är ett stöd till er driftsorganisations, tekniska personal mfl. Vi kan ta ett totalansvar för övervakning (från vårt huvudkontor), återrapportering och kontinuerlig optimering av en EnReduce -lösning

6 Så säger några av våra kunder om EnReduce Rigder Nylund, förvaltningschef på Studentstaden i Uppsala AB: Vi kan blicka tillbaks på ett par års användning av EnReduce och kan konstatera att det blivit ett mycket lyckat energisparprojekt. Projektet inleddes med att vi installerade systemet i ett område för att kunna göra jämförelser med övriga områden där fastigheterna hade annan reglerteknik. Vi såg snabbt att det blev en betydligt jämnade styrning av värmetillförseln med EnReduce och sammantaget en betydande energibesparing. Stegvis har vi därför infört systemet i allt fler fastigheter så att det idag används i hela fastighetsbståndet Kommentar: Totalt rör det sig om fastigheter i åtta olika områden med studentlägenheter och studentrum med en sammanlagd yta på ca kvm. Utvärderingar som gjorts visar att EnReduce ger en betydligt jämnare tillförsel av fjärrvärme jämfört med tidigare styr- och reglerteknik och i en av fastigheterna har energibesparingen blivit så stor som 19 %. Magnus Dureman, f.d. fastighetschef på Rikshem i Uppsala: Vi provade EnReduce på en av våra undercentraler med mycket gott resultat. Det visade sig att vi sänkte driftkostnaderna och fick en jämnare temperatur i lägenheterna. Resultatet ledde till att vi tog beslut om att installera ytterligare åtta EnReduce -anläggningar. Det jag tycker är helt suveränt är att vi nu tar tillvara den gratisenergi som finns inlagrad i fastigheterna istället för att som tidigare låta den gå till spillo Kåre Fridholm, ordförande i HSB-föreningen Spiralen i Stockholm: Vi är jättenöjda med vårt EnReduce -system. Det betalade sig på tre år och efter ytterligare ett antal år kan vi konstatera att besparingen fortsatt Kommentar: Spiralen ett bra exempel på att det går att sänka uppvärmningskostnaden i äldre fastigheter (de är från 60-talets början) så kraftigt att den betydligt understiger normalvärdet för nyproduktion. Spiralens uppvärmningsbehov har sänkts till ca 108 KWh per kvadratmeter vilket ligger ca 20 % under normalvärdet för nyproducerade lägenheter ( KWh). Ulf Johansson, Halmstads Fastighets AB: Efter den lyckade provperioden var det ett naturligt steg för oss att installera en EnReduce -lösning i av de lägenheter som finns i Vallås. Genom att det finns sensorser utplacerade i ett antal av områdets lägenheter kan EnReduce programvara både analysera rumstemperaturerna och sedan styra värmetillförseln så att temperaturen blir jämn och värmekostnaden så låg som möjligt. Att hyresgästerna är mycket nöjda med den förbättrade komforten är ett extra plus. Per Wikstrand, chef för affärsområdet Fastighetsutveckling hos HSB Värmland: Vi arbetar med två systemkoncept. Vissa föreningar efterfrågar system för prognosstyrning och då kan vi erbjuda sådana lösningar, men EnReduce är förstahandsvalet för oss. Vi ser stora fördelar med systemet inte minst därför att vi gentemot föreningarna lämnar en garanti för en viss inomhustemperatur. Med EnReduce får vi ett bra verktyg för att bevaka komfortnivån samtidigt som vi spar energi Anders Lönnqvist, ordförande i Brf Grane i Uppsala och medlem i SBC s styrelse: Det fina med systemet är att det inte märks. I vår källare på Geijersgatan har Enreduce Energy Control installerat ett apparatskåp med den teknik som styr lösningen, och i fyra av lägenheterna finns temperatursensorser placerade. Vi har dock aldrig behövt lära oss något om tekniken bakom. Det bara fungerar helt enkelt. Vi har också slutat titta efter om vi gör några besparingar. Det såg vi direkt att vi gjorde och sedan har det fortsatt så utan att vi gjort några andra energisparåtgärder. Peter Persson, energikonsult hos HSB Värmland: Till skillnad mot traditionella utegivarsystem får vi med EnReduce helt andra möjligeter att både energioptimera driften och samtidigt följa temperaturerna i lägenheterna. Den automatiska regleringen av mängden värme som ska tillföras förenklar också vårt arbete och det ska bli spännande att på lite sikt se hur stora energibesparingar vi når hos olika föreningar.

7 Energisparprojekt är ingen kostnad utan en bra affär Under rubriken Så säger några av våra kunder om EnReduce här ovanför kan du läsa att Studentstaden i Uppsala installerat EnReduce i hela fastighetsbeståndet. När energisparprojektet hos Studentstaden startade var Ulf Näslund i rollen som teknisk chef initiativtagare och drivande i satsningen och beslutet att välja EnReduce Ulf Näslund arbetar idag på Vasakronan som chef för teknik och service i region Uppsala. Vasakronan är Sveriges största fastighetsbolag och i Uppsala är företaget en av de största fastighetsägarna med ett fastighetsbestånd värderat till drygt 5 miljarder kronor. - Satsningen på EnReduce såg jag om en bra affär och de resultat som uppnåtts visar ju också att det blev så. Det som bl a intresserade mig hos EnReduce var möjligheten att låta inomhustemperaturen styra värmetillförseln, säger Ulf Näslund. Ulf Näslund menar att traditionella system med utomhusgivare har en nackdel då de inte tar hänsyn till den faktiska innetemperaturen och därför också tillåter en onödig värmetillförsel som leder till övertemperaturer inomhus. - Det är givetvis inte bra. Under värmesäsong när solen lyser kan temperaturen stiga ett par grader och det är en ökning som förstärks när de boende kommer hem och t ex sätter på datorer och tv-apparater samt börjar med matlagningen. Ett skäl till att jag ville prova EnReduce var systemets förmåga att parera temperaturförändringar och utnyttja byggnaders förmåga till in- och utlagring av värme och därmed kapa kostsamma toppar i värmetillförseln. Systemet fungerade precis som jag hoppades och besparingen blev också betydande.

8 Även stora bostadsrättsföreningar i Norge väljer EnReduce Det är inte bara i Sverige som energistyrsystemet EnReduce väckt uppmärksamhet hos privata fastighetsägare, kommunala bostadsbolag och bostadsrättsföreningar. I vårt grannland Norge har flera stora bostadsrättsföreningar insett systemets möjligheter till snabba energisparresultat vilket lett till stora systemlösningar de senaste åren. Okomplicerad installation och snabb drifttagning värdesätts också av våra norska kunder och faktum är att det inte finns något annat system i Norge som är jämförbart med EnReduce. Våra marknadsframgångar i Norge började för cirka tio år sedan när Shell i Norge (som hade ett energikoncept med energitjänster för flerbostadshus) valde EnReduce. Shell kunde efter ett år konstatera att EnReduce bidragit till en energibesparing på 25 % hos en fastighetskund. De besparingar som uppnåddes i ytterligare fastigheter var så betydande att Shell kunde erbjuda finansiering genom en energibesparingsgaranti. Att EnReduce bidrog till att de boende fick en jämnare inomhustemperatur samtidigt som man kunde spara energi var ytterligare en faktor som bidrog till det stora marknadsintresset. Två exempel på nya kunder som valt EnReduce under senare år är bostadsrättsföreningen Haugerud i Oslo som har cirka 600 lägenheter och bostadsrättsföreningen Enerhaugen som stegvis byggt ut sin EnReduce -lösning till att omfatta allt fler fastigheter. Trådlösa sensorer ska ge ytterligare besparingar Även föreningen Haugerud var valt att under 2013 satsa på en utbyggnad av sin EnReduce -lösning. Knappt två år efter att Haugerud tagit EnReduce i drift kan föreningen konstatera en avsevärd reducering av energikostnaderna. Föreningen delar en oljeeldad fjärrvärmecentral med ytterligare en förening och under 2012 uppgick Haugeruds energibesparing till ett värde av cirka kronor. Föreningens målsättning är att tillsammans med Enreduce Energy Control ytterligare optimera energieffektiviseringen och som ett led i det arbetet kommer ett stort antal av de nya trådlösa sensorer som Enreduce Energy Control utvecklat att installeras.

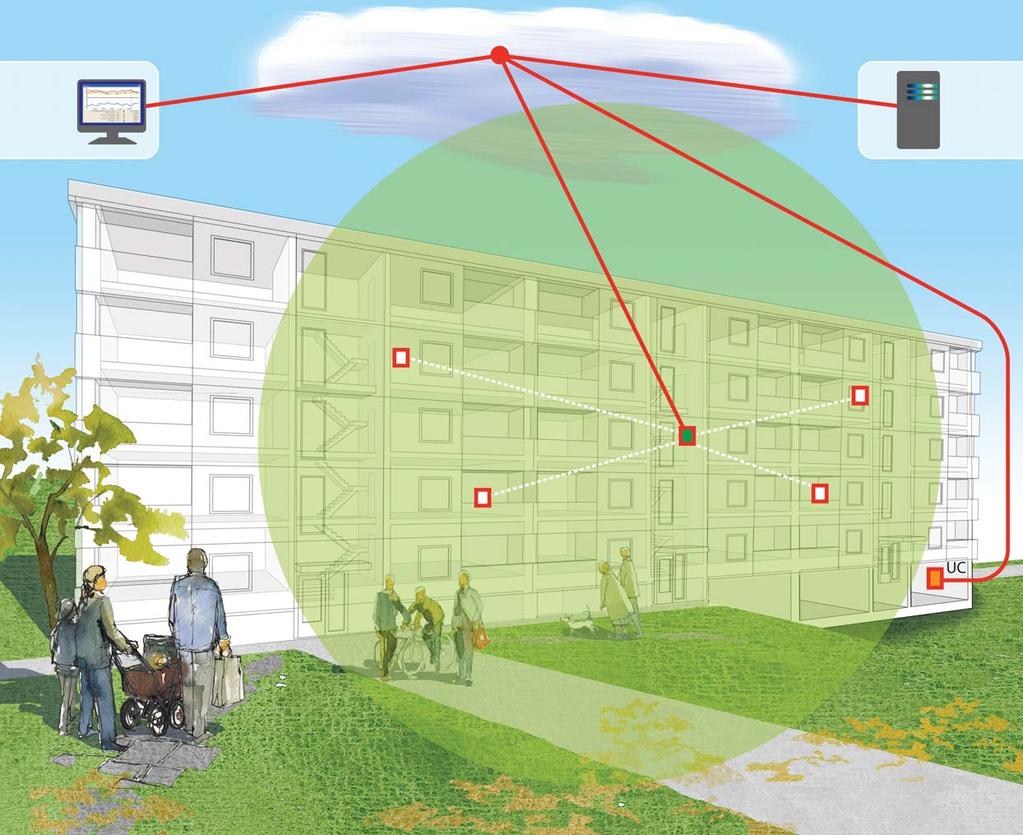

9 Media uppmärksammar EnReduce Under de senaste åren har ett antal tidningar uppmärksammat EnReduce vilket också resulterat i ett stort antal artiklar. Gemensamt för flera av artiklarna är att tidningarna, förutom bra energisparresultat, noterat skillnaden mellan EnReduce och mer traditionella styroch reglersystem som utvecklats på basis av statiska/ teoretiska modeller av hus (hus som inte finns i verkligheten utan är skrivbordsprodukter!) och som arbetar med utomhusgivare. Håller koll på lagrad värme (Ny Teknik i mars 2013) I artikeln citeras en av våra medarbetare; - Än i dag sprider energirådgivare och installatörer förenklade råd, som innebär att vi kan spara fem procent energi genom att sänka inomhustemperaturen en grad. Det är att vilseleda kunderna, eftersom sambandet mellan förbrukning och temperatur är mer komplicerat än så. Råden utgår från att utomhustemperaturen är konstant och att ingenting, förutom uppvärmningssystemet, påverkar temperaturen inne. Tidningen konstaterar skillnaden med EnReduce och att systemets funktion bygger på sensorer som reagerar på några hundradels grader och som placeras i lämpliga nord- och sydvända lägenheter för att ge en representativ bild av den värme som lagras i huset över dygnet. Hetaste besparingen ta vara på husets egen värme (Ny Teknik i maj 2007) Ny Teknik skrev om EnReduce redan för flera år sedan och konstaterade bland annat att; Alltfler fastighetsägare och bostadsrättsföreningar har börjat banta sina energikostnader genom att ta tillvara huskroppens egen lagrade värme. De vanligaste värmesystemen idag utgår dock från utetemperaturen; när den sjunker ökas värmen inne i huset. Visar givaren utomhus att temperaturen är på nedgång slår systemet till och höjer temperaturen inne i huset. Utan fördröjning, och vare sig det behövs eller inte. EnReduce utgår istället från den faktiska innetemperaturen. Givare placerade inomhus reagerar först när den faktiska temperaturen i huset börjar sjunka. Man tar tillvara på huskroppen lagrade värme innan det reglerande systemet börjar skjuta till dyrköpt centralvärme. Det kan ge en energibesparing på uppemot 25 procent Värme efter verkligt behov - teknik som vinner mark (ERA, nordens ledande elmarknadstidning, 2011) Tidningen konstaterar att Enreduce Energy Control med EnReduce ställt de flesta etablerade metoder för effektiviseringar och besparingar på huvudet, och att energibesparingarna i de flesta fall uppgått till minst 15 procent i de fastigheter är EnReduce installerats. Tidningen skriver också; Förutom att systemet ger en jämnare inomhustemperatur, genom att det utnyttjar husets egen tröghet och lagringskapacitet och den gratisvärme som vi själva och våra elektriska apparater ger, medför det en jämnare belastning i näten. Man slipper de toppar i förbrukningen som gärna inträffar tidiga morgnar på grund av okänsliga system eller regulatorer. EnReduce anpassar värmen efter verkligt behov (VVS-Forum i juli 2011) Tidningen tar upp det faktum att pay-off tiden är kort med EnReduce, från två månader till några år beroende på storlek på anläggningen, och att installationskostnaden kan bli så låg att den kan tas direkt i driftbudgeten för en fastighet. VVS-Forum pekar också på den möjlighet som finns att hyra en EnReduce -lösning och att systemet kan styras på distans via en EnReduce -server, samt att webbtekniken gör det möjligt att via Internet både styra och övervaka en anläggning. Som ytterligare en styrka med EnReduce lyfter tidningen fram att systemet kan integreras med alla på marknaden förekommande dataundercentraler, DUC:ar och reglercentraler. Artiklarna i ERA och VVS-Forum finns att läsa i sin helhet på

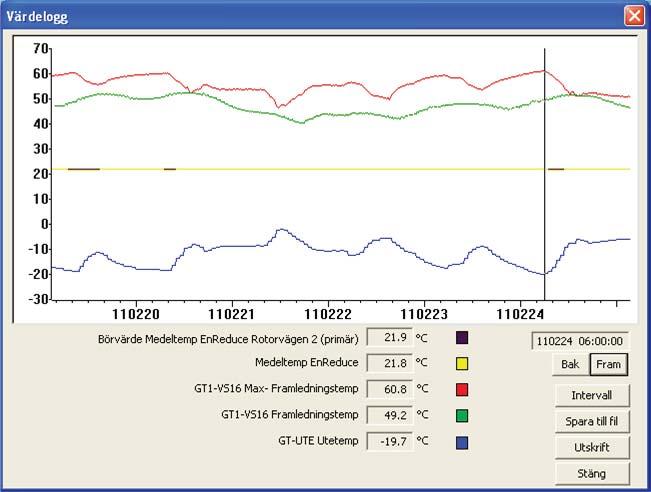

10 Lunds Tekniska Högskola har också uppmärksammat EnReduce Vid Lunds Tekniska Högskola, institutionen för byggoch miljöteknologi, presenterades förra året examensarbetet Utnyttjande av byggnaders värmetröghet Utvärdering av kommersiella systemlösningar. Ett omfattande arbete har lagts ned för att bl a jämföra system från fem företag. Högskolan konstaterar att en av de stora fördelarna med EnReduce är ett jämnare effektuttag vet många sedan tidigare och man tar en bostadsrättsförening i Västerås som ett konkret exempel. En jämförelse har gjorts och som visar skillnaden i framledningstemperatur vid traditionell styrning och vid användning av EnReduce. Skillnaden är markant och det jämnare effektuttaget med EnReduce har stor betydelse för en reducering av fjärrvärmekostnaderna. Huvudkontor Regionkontor Bolandsgatan 9, Uppsala Box 33, Mölndal Tel , Fax Tel , Mob info@enreduce.se, jb@enreduce.se
