1 Att tänka i nya banor Energi- och miljöproblemen är globala. Vi kan alla göra lite mer.

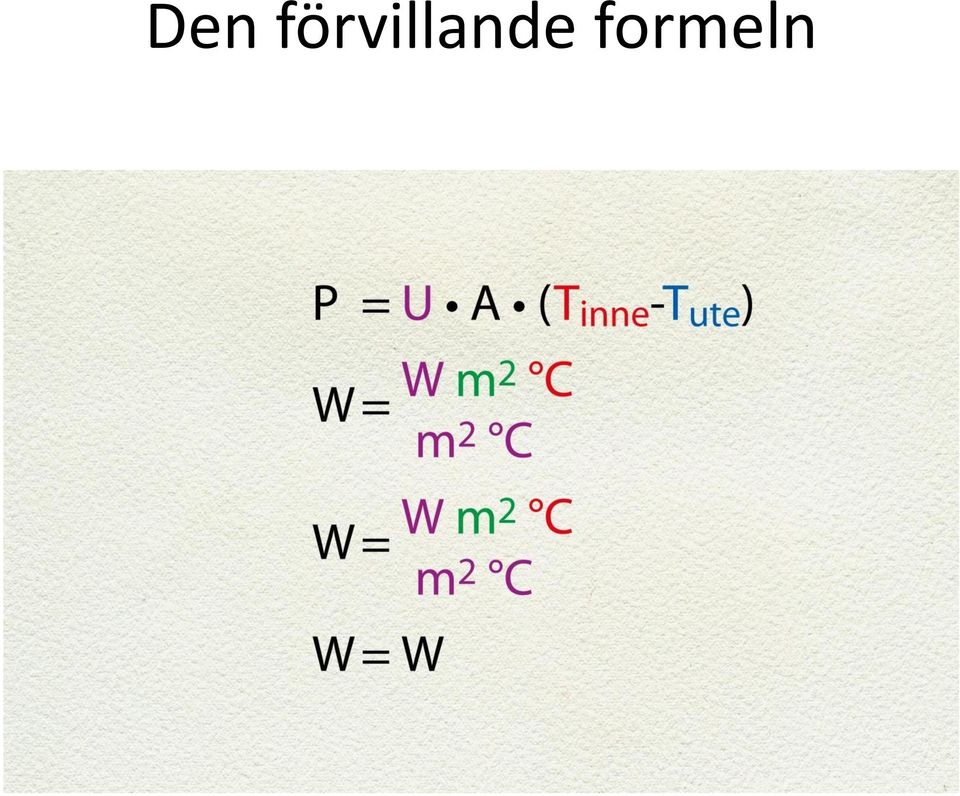

2 Den förvillande formeln

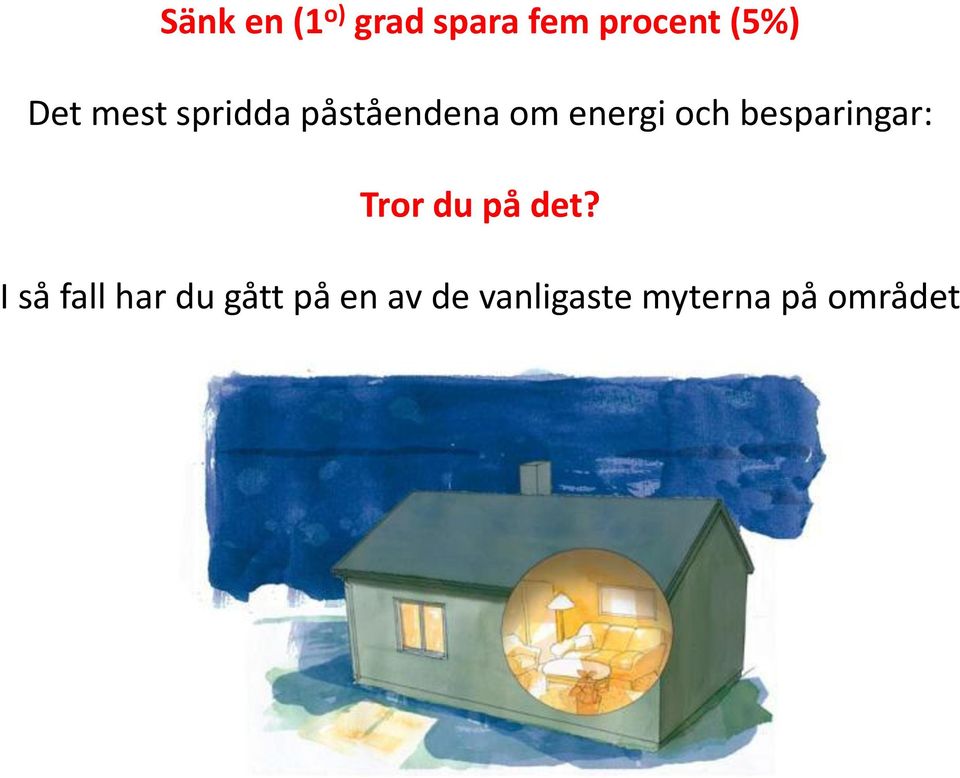

3 Sänk en (1 o) grad spara fem procent (5%) Det mest spridda påståendena om energi och besparingar: Tror du på det? I så fall har du gått på en av de vanligaste myterna på området

4 Enkelt exempel på hur ett hus fungerar Detta är ditt arbetsrum * Element på 300 watt igång * 40 watts glödlampa (den äldre typen) det synliga ljuset 5% = 2 watt + 38 watt värme * Dörrarna är stängda * 22 grader varmt i rummet

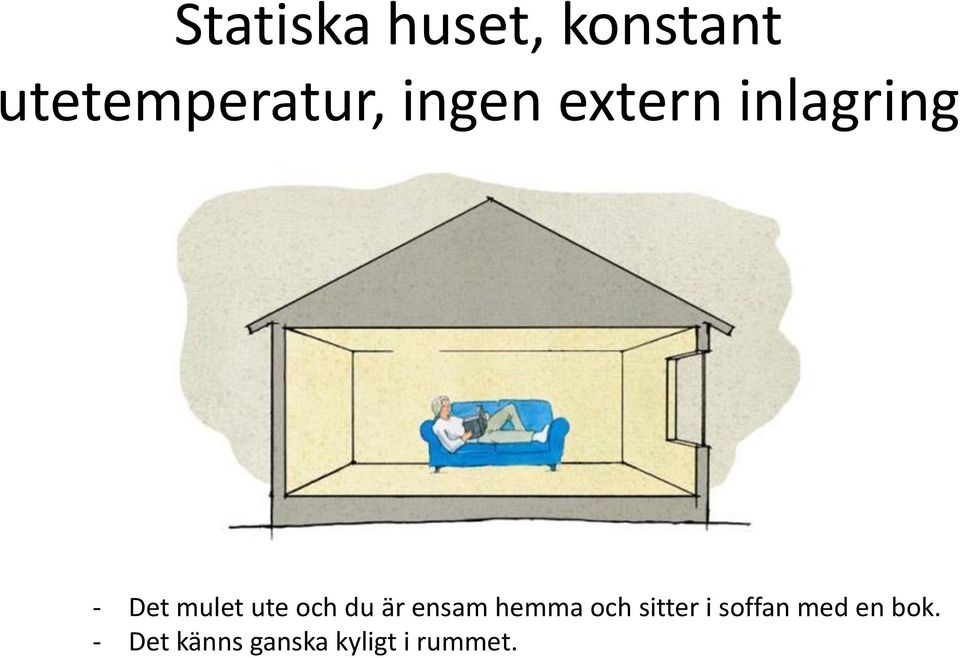

5 Statiska huset, konstant utetemperatur, ingen extern inlagring - Det mulet ute och du är ensam hemma och sitter i soffan med en bok. - Det känns ganska kyligt i rummet.

6 Det är soligt ute och ni är många som umgås, ni lagar mat och har tv:n igång. Nu är det betydligt varmare i rummet, trots att utomhustemperaturen är den samma.

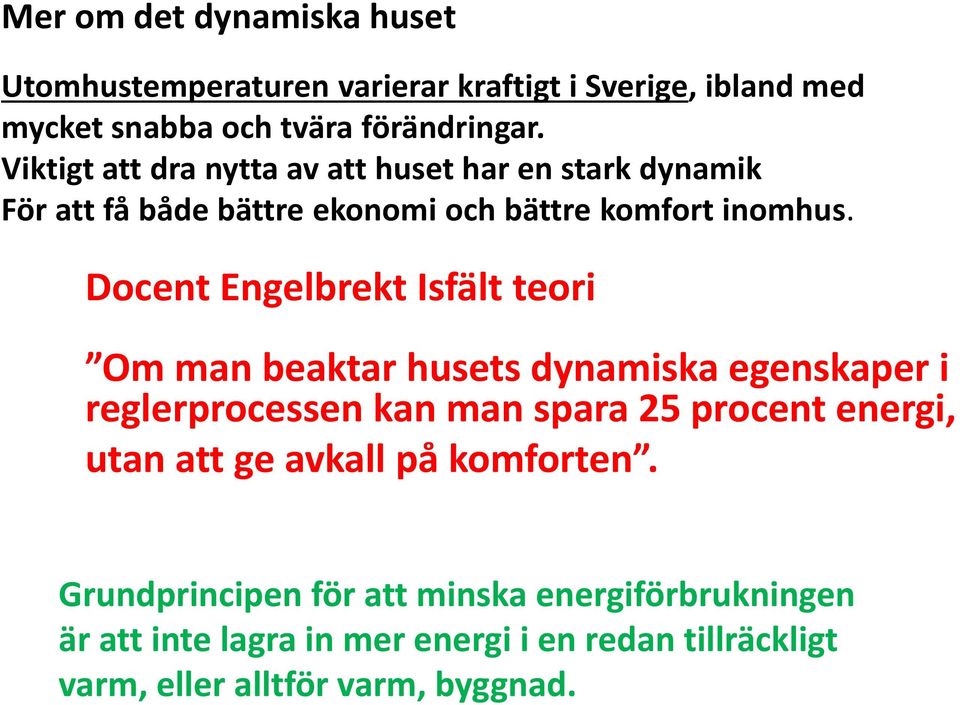

7 Mer om det dynamiska huset Utomhustemperaturen varierar kraftigt i Sverige, ibland med mycket snabba och tvära förändringar. Viktigt att dra nytta av att huset har en stark dynamik För att få både bättre ekonomi och bättre komfort inomhus. Docent Engelbrekt Isfält teori Om man beaktar husets dynamiska egenskaper i reglerprocessen kan man spara 25 procent energi, utan att ge avkall på komforten. Grundprincipen för att minska energiförbrukningen är att inte lagra in mer energi i en redan tillräckligt varm, eller alltför varm, byggnad.

8

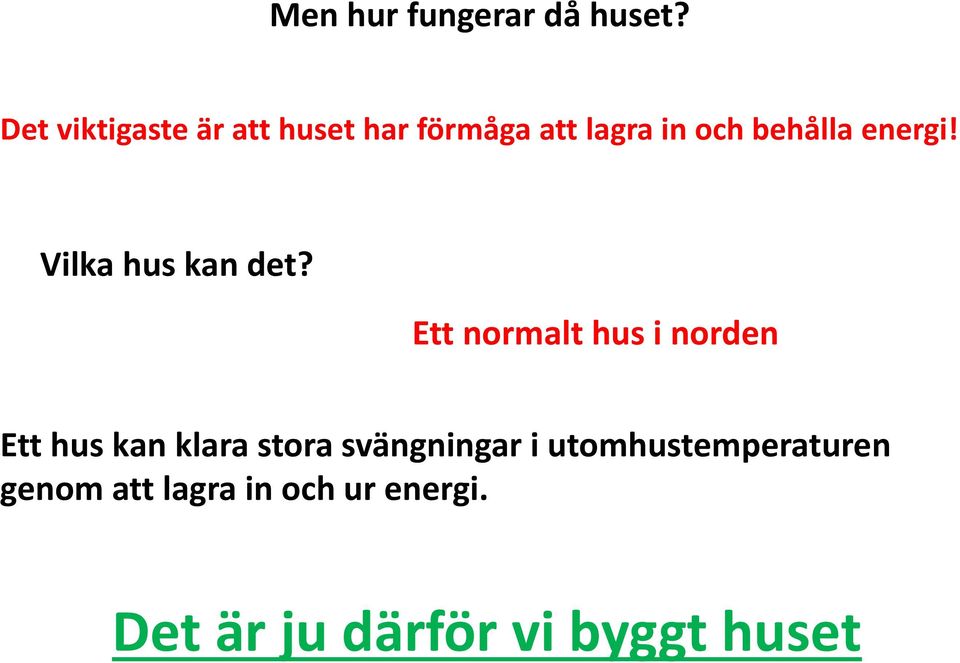

9 Men hur fungerar då huset? Det viktigaste är att huset har förmåga att lagra in och behålla energi! Vilka hus kan det? Ett normalt hus i norden Ett hus kan klara stora svängningar i utomhustemperaturen genom att lagra in och ur energi. Det är ju därför vi byggt huset

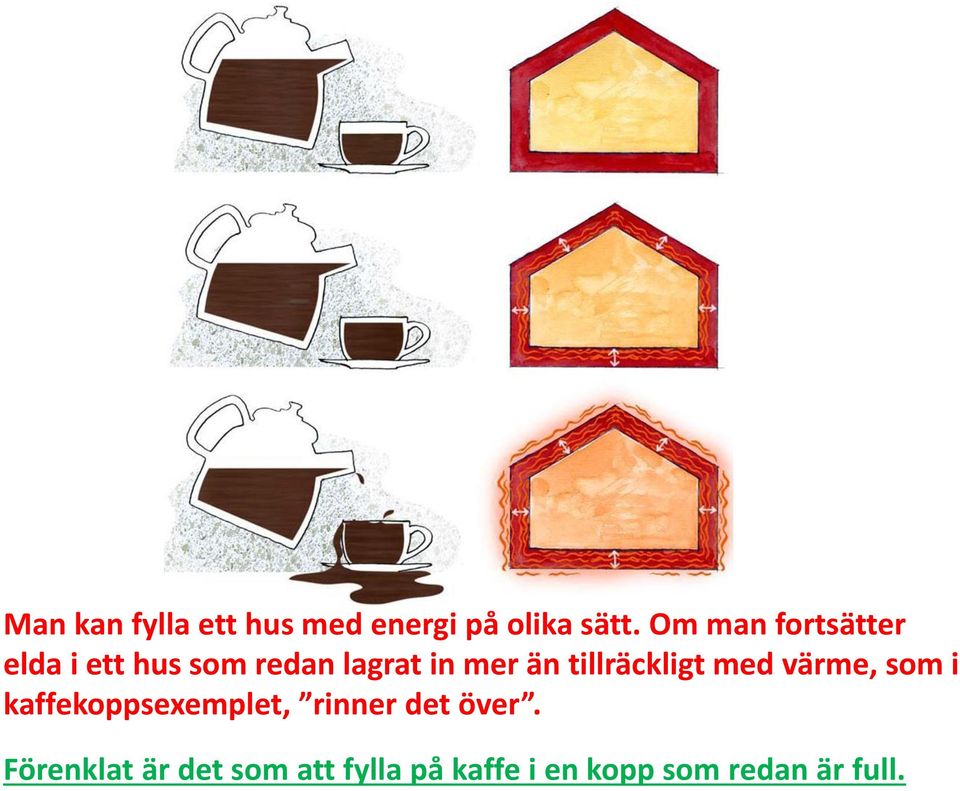

10 Man kan fylla ett hus med energi på olika sätt. Om man fortsätter elda i ett hus som redan lagrat in mer än tillräckligt med värme, som i kaffekoppsexemplet, rinner det över. Förenklat är det som att fylla på kaffe i en kopp som redan är full.

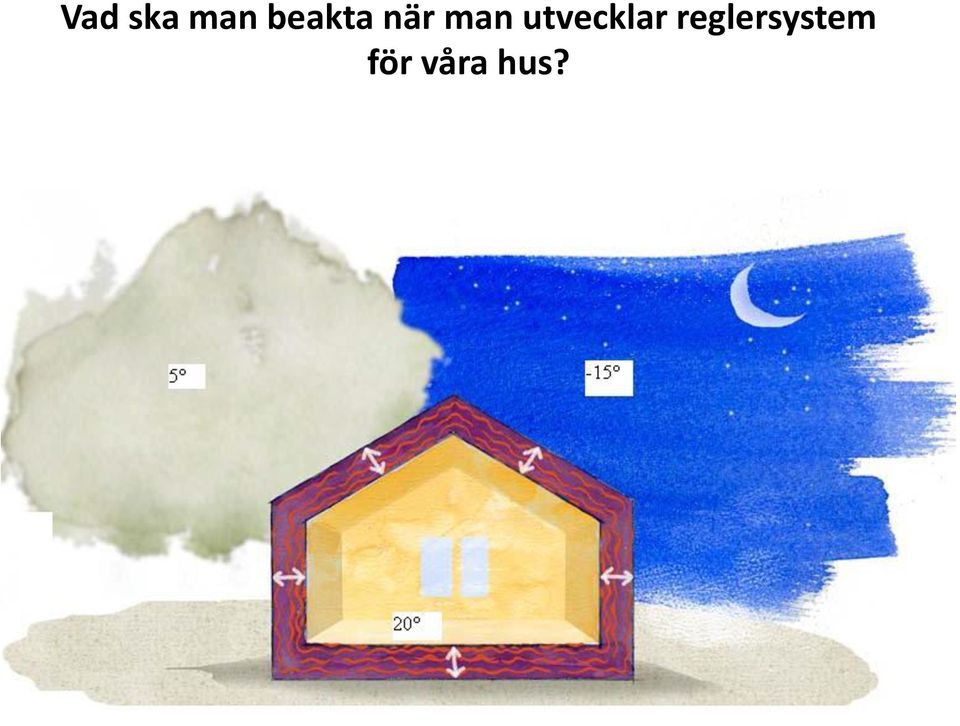

11 Vad ska man beakta när man utvecklar reglersystem för våra hus?

12

13

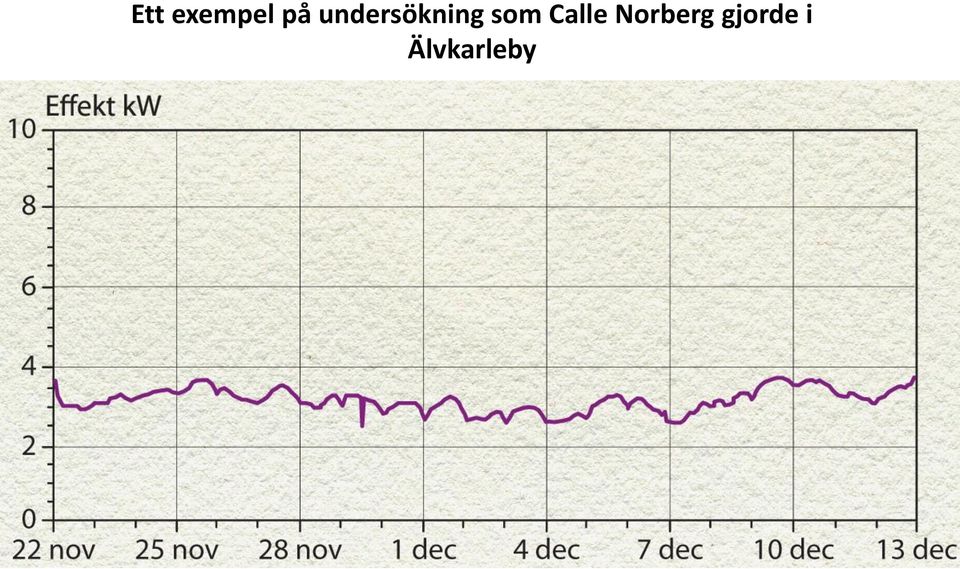

14 Ett exempel på undersökning som Calle Norberg gjorde i Älvkarleby

15 En annan intressant iakttagelse är

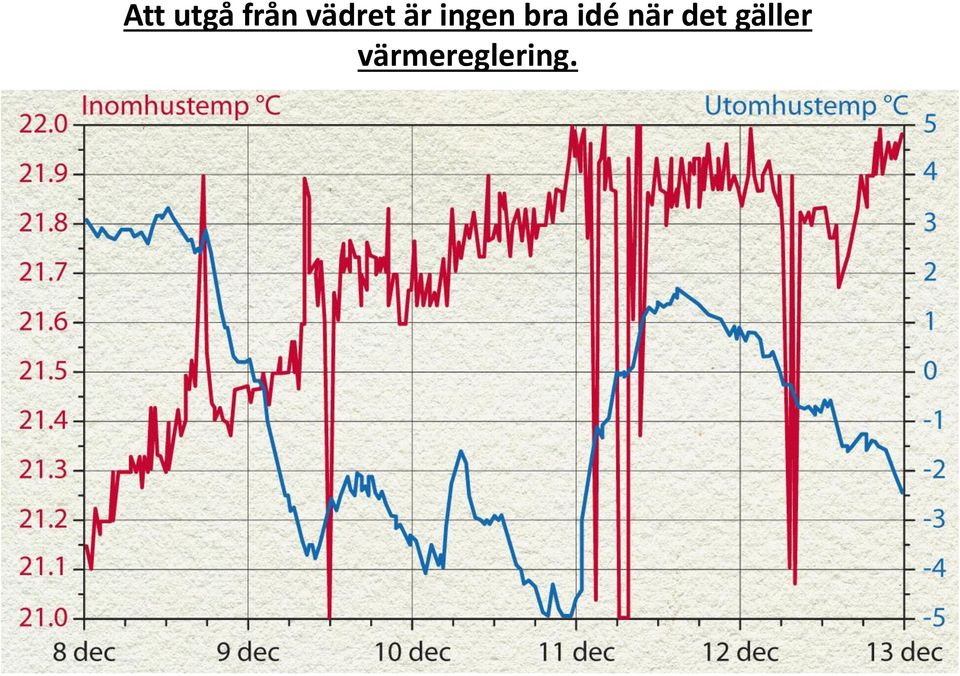

16 Att utgå från vädret är ingen bra idé när det gäller värmereglering.

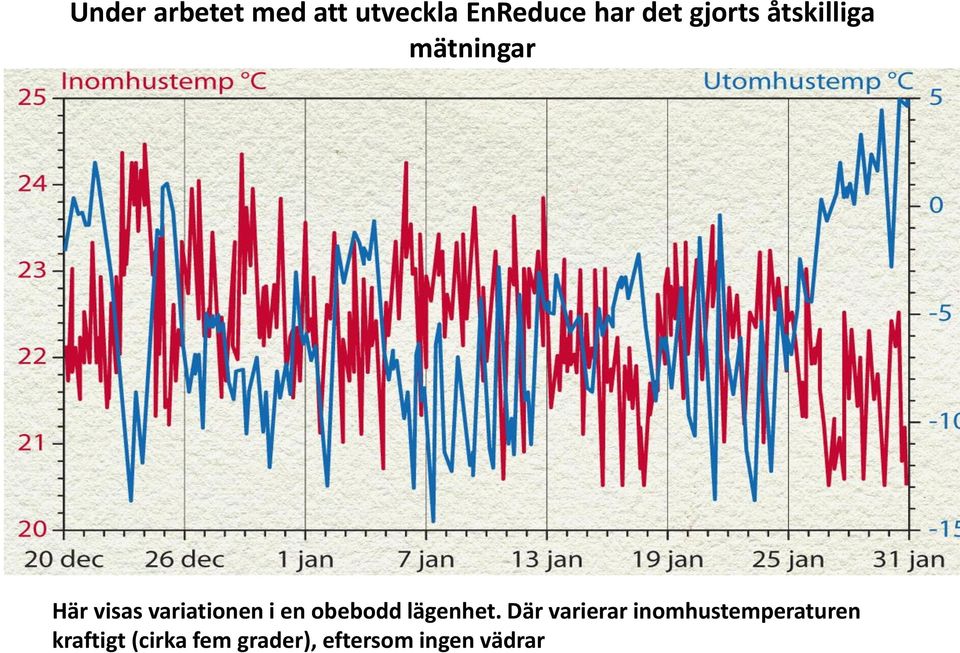

17 Under arbetet med att utveckla EnReduce har det gjorts åtskilliga mätningar Här visas variationen i en obebodd lägenhet. Där varierar inomhustemperaturen kraftigt (cirka fem grader), eftersom ingen vädrar

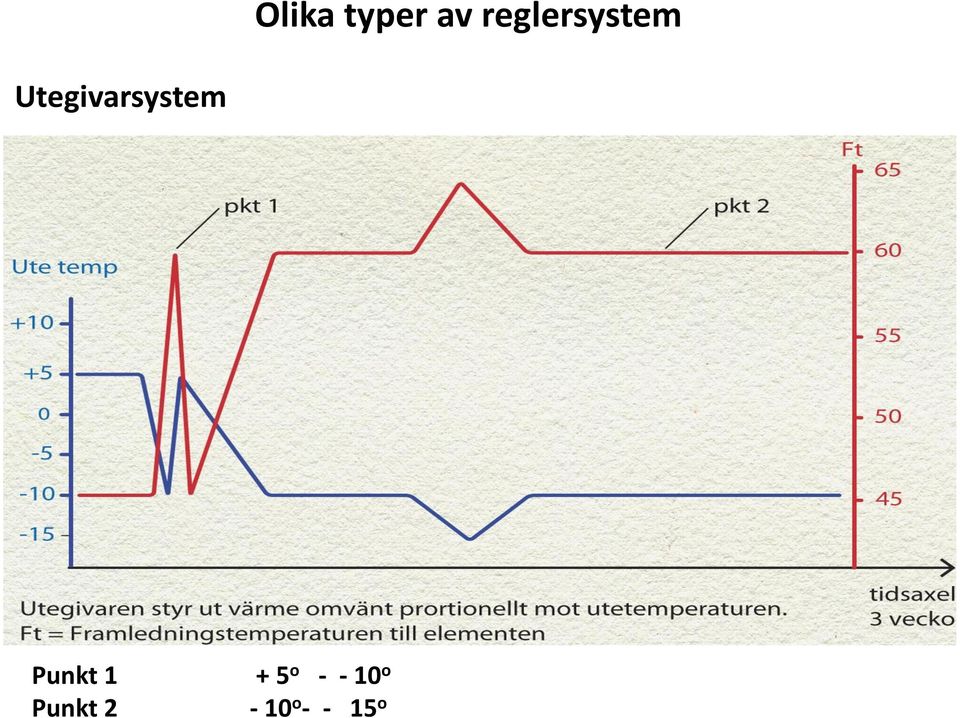

18 Olika typer av reglersystem Utegivarsystem Punkt o o Punkt 2-10 o o

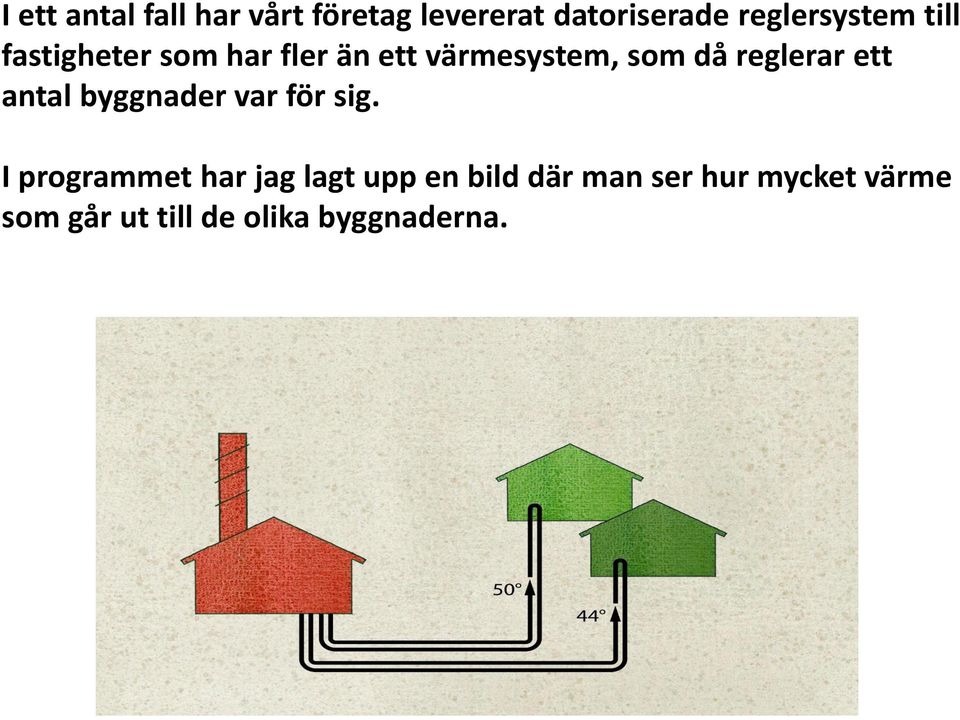

19 I ett antal fall har vårt företag levererat datoriserade reglersystem till fastigheter som har fler än ett värmesystem, som då reglerar ett antal byggnader var för sig. I programmet har jag lagt upp en bild där man ser hur mycket värme som går ut till de olika byggnaderna.

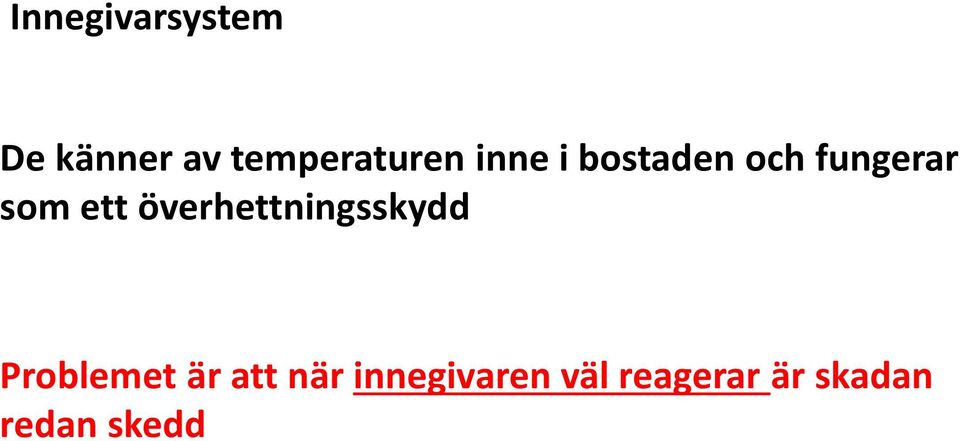

20 Innegivarsystem De känner av temperaturen inne i bostaden och fungerar som ett överhettningsskydd Problemet är att när innegivaren väl reagerar är skadan redan skedd

21 Prognosstyrning Under några år har vi sett en trend växa fram i form av prognosstyrning Enligt Engelbrekt, styr man inte med utgångspunkt från den utetemperatur som är, utan den man tror att det ska bli. Det finns säkert många som går på det, det är ju lättillgängligt, men varken genomtänkt eller väl fungerande Alldeles oavsett om prognosen stämmer eller inte har det ingen möjlighet att väga in husets dynamik när värmen regleras. Huset har för det första längre tidskonstanter än någon prognosmakare i världen kan överblicka Om vi återvänder till figur 5 ser vi hur svårt det är att förstå hur ett gissat eller förväntat - väder kan vara rätt medicin

22 Effektsignatur Missuppfattning börjat spridas i branschen, tanken att huset har en linjär effektsignatur

23

24 TERMOSTATER Elementets termostat sitter i själva värmekällan. Det leder till att den reagerar på värmekällans temperatur i stället för rummets temperatur i alltför stor utsträckning. Detta kallas drivning och omöjliggör en bra samkörning med en punktvärmekälla, till exempel en värmepump.

25 Diagrammet visar hur rumstemperaturen varierar beroende på hur stor del av elementets effekt som används. Termostatens drivning gör att elementet slår av tidigare när effekten är hög, vilket gör att temperaturen i rummet sjunker.

26 Värmepumpar

27 Frånluftsvärmepumpar

28 Svårt att reklamera värmepumpar

29 Dimensionering av brunnar

30 Hela husets energibehov, med både värme och varmvatten. Värmepumpen svara för huvuddelen av energibehovet och kompletteras med exempelvis en elpatron

31 Kombipannor En äldre kombipanna har mycket stora energiförluster. Du har till exempel ingen nytta av pannans strålningsvärme under sommaren, den är helt bortkastad.

32 Ved och pellets

33 Energibalansberäkning Långt mellan teori och verklighet

34 Temperaturmätning med handhållna instrument Att mäta temperaturer kräver kunskap

35 Som du säkert redan har förstått är det mycket som kan gå snett med olika energitekniska lösningar. Vi måste minska vår energiförbrukning. Att hitta bättre och smartare energilösningar är en av de stora framtidsfrågorna För den egna ekonomin, för miljön, för klimatet och för våra barn och barnbarns skull.
