1 Individuell Mätning och Debitering (IMD) Joakim Pålsson

2 Medlemmar

3 Medlemsföretagen Verksamhet i 25 länder 11 milj. lägenheter 52 milj. mätpunkter anställda Verksamhet i 22 länder 9,5 milj. lägenheter 47 milj. mätpunkter anställda Verksamhet i 8 länder 1,4 milj. lägenheter 9 milj. mätpunkter anställda Tillsammans har vi: - verksamhet i 30 länder anställda - ansvar för debitering i 23 miljoner lägenheter - avläsning av 108 miljoner mätpunkter

mätpunkter 3 200 anställda Verksamhet i 8 länder 1,4 milj. lägenheter 9 milj.

4 Varför vi finns Globala trender - Ökande energikostnader - Sinande naturresurser - Ökad miljöpåverkan - Fokus på rättvis resursfördelning

5 Varför vi finns Nyttan med IMD - Skapar incitament att hushålla med energi - Bidrar till rättvis kostnadsfördelning - Bidrar till minskat slösande - Ger lägre energi- och vattenkostnader

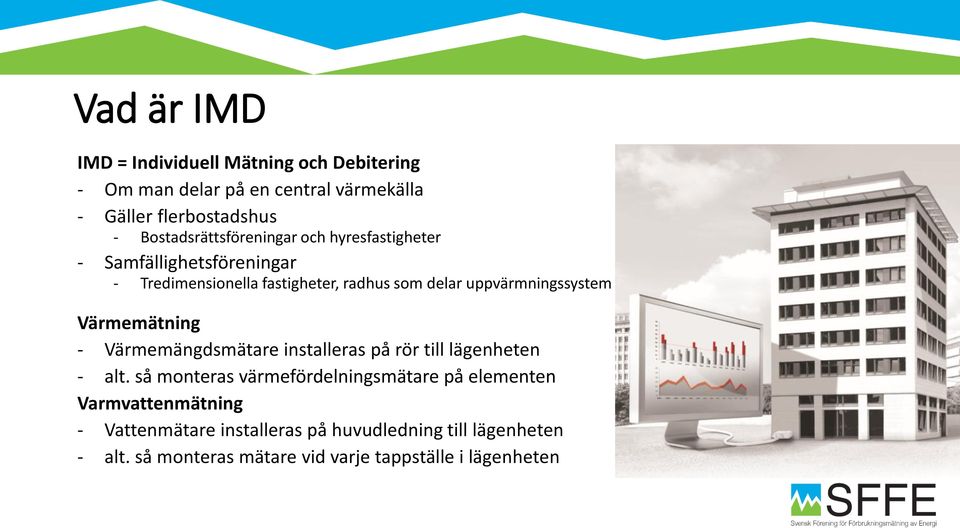

6 Vad är IMD IMD = Individuell Mätning och Debitering - Om man delar på en central värmekälla - Gäller flerbostadshus - Bostadsrättsföreningar och hyresfastigheter - Samfällighetsföreningar - Tredimensionella fastigheter, radhus som delar uppvärmningssystem Värmemätning - Värmemängdsmätare installeras på rör till lägenheten - alt. så monteras värmefördelningsmätare på elementen Varmvattenmätning - Vattenmätare installeras på huvudledning till lägenheten - alt. så monteras mätare vid varje tappställe i lägenheten

uppvärmningssystem Värmemätning - Värmemängdsmätare installeras på rör till lägenheten - alt.

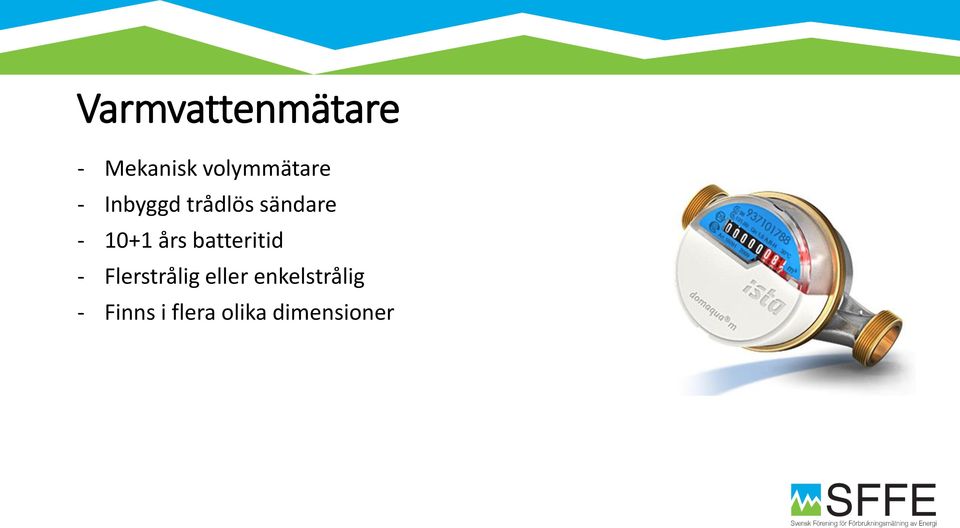

7 Varmvattenmätare - Mekanisk volymmätare - Inbyggd trådlös sändare års batteritid - Flerstrålig eller enkelstrålig - Finns i flera olika dimensioner

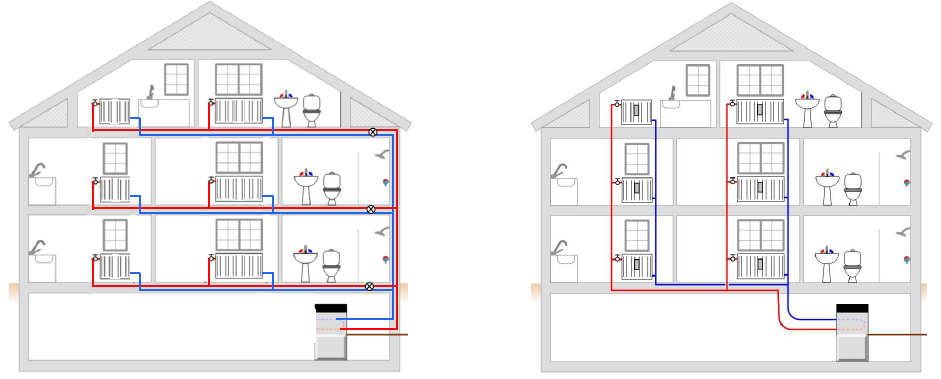

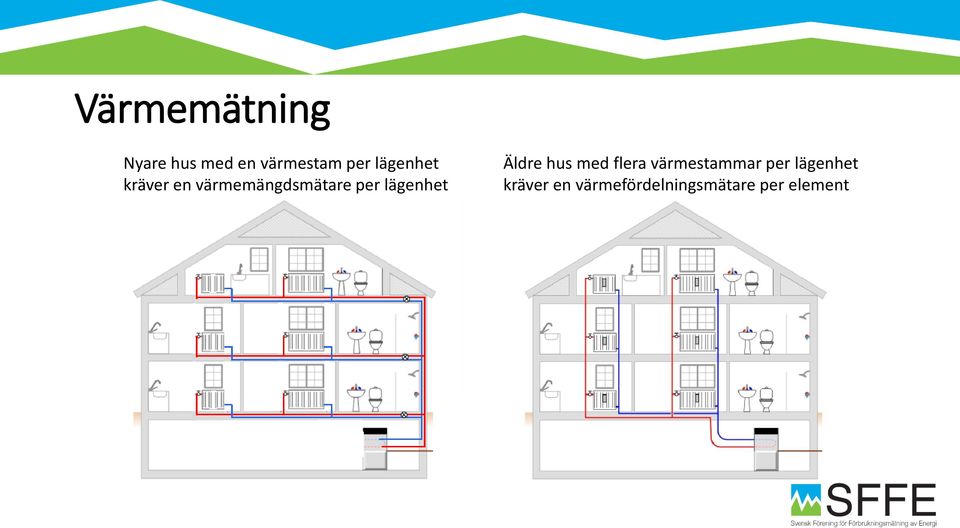

8 Värmemätning Nyare hus med en värmestam per lägenhet kräver en värmemängdsmätare per lägenhet Äldre hus med flera värmestammar per lägenhet kräver en värmefördelningsmätare per element

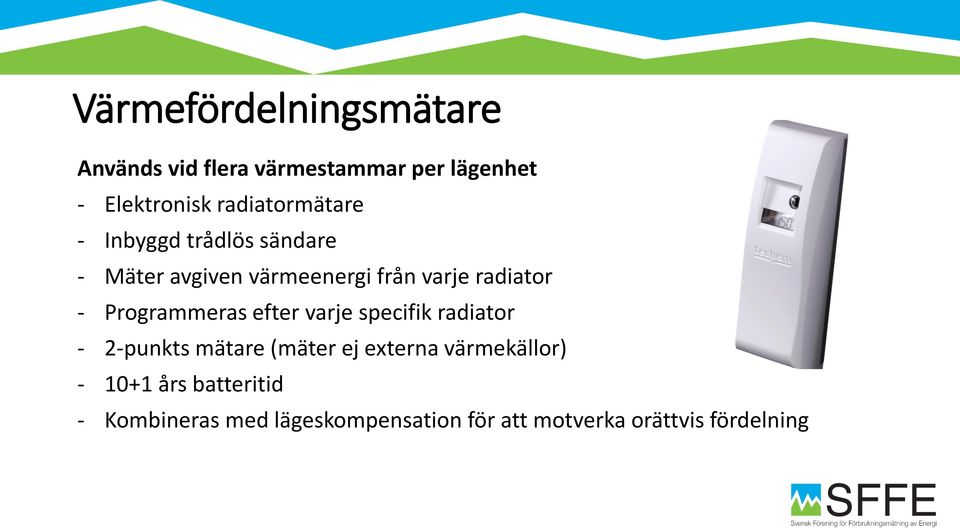

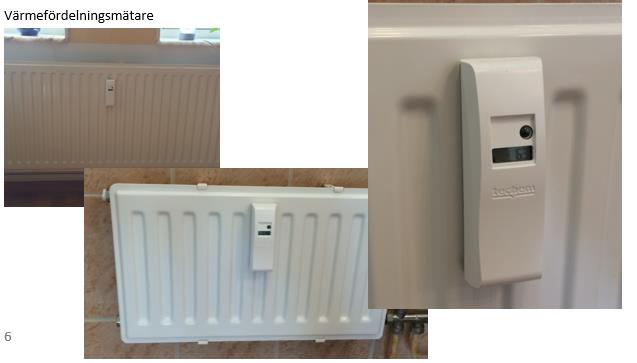

9 Värmefördelningsmätare Används vid flera värmestammar per lägenhet - Elektronisk radiatormätare - Inbyggd trådlös sändare - Mäter avgiven värmeenergi från varje radiator - Programmeras efter varje specifik radiator - 2-punkts mätare (mäter ej externa värmekällor) års batteritid - Kombineras med lägeskompensation för att motverka orättvis fördelning

- Programmeras efter varje specifik radiator - 2-punkts mätare (mäter ej externa

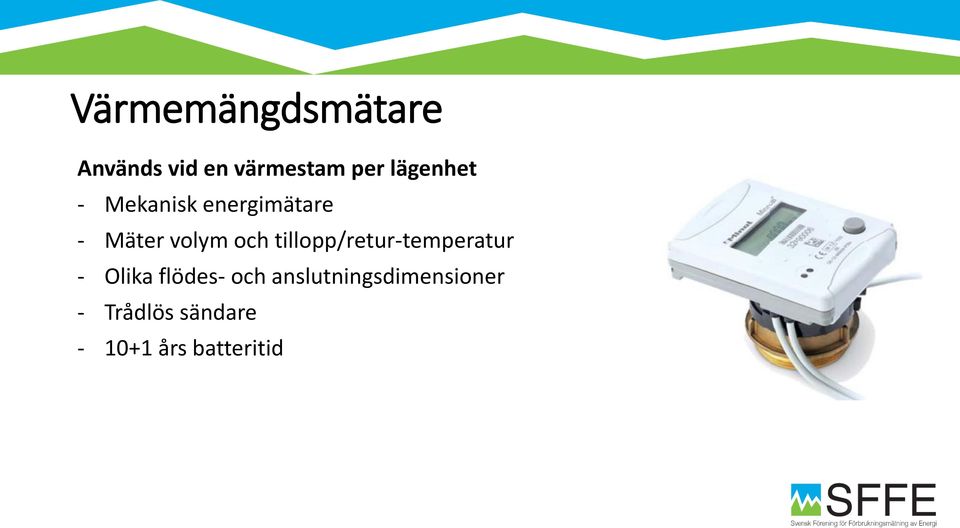

10 Värmemängdsmätare Används vid en värmestam per lägenhet - Mekanisk energimätare - Mäter volym och tillopp/retur-temperatur - Olika flödes- och anslutningsdimensioner - Trådlös sändare års batteritid

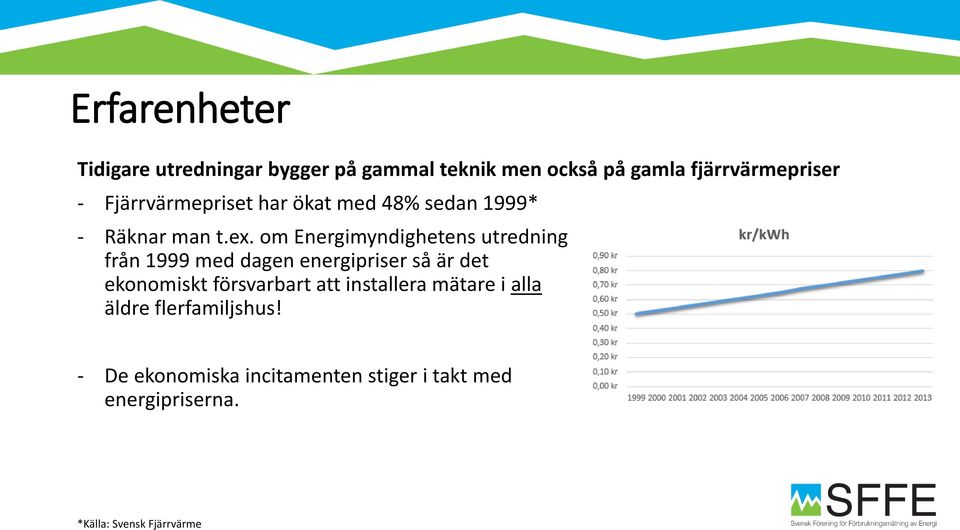

11 Erfarenheter Tidigare utredningar bygger på gammal teknik men också på gamla fjärrvärmepriser - Fjärrvärmepriset har ökat med 48% sedan 1999* - Räknar man t.ex. om Energimyndighetens utredning från 1999 med dagen energipriser så är det ekonomiskt försvarbart att installera mätare i alla äldre flerfamiljshus! - De ekonomiska incitamenten stiger i takt med energipriserna. *Källa: Svensk Fjärrvärme

om Energimyndighetens utredning från 1999 med dagen energipriser så är det ekonomiskt försvarbart

12 Erfarenheter 20-30% lägre förbrukning och kostnader - Vid värmemätning är minskat omedvetet slöseri den enskilt största bidragande faktorn till sänkt förbrukning. Exempel på värmeslöseri är många, t.ex. - Vädra utan att stänga värmetillförseln - Justera innetemperaturen med fönsterna - Lämna balkongdörren öppen (vanligt vid inglasade balkonger) - Övertemperaturer och felaktigt handhavande av värmesystem och reglering - Vid varmvattenmätning är kortare tid i duschen, och minskat diskande under rinnande varmvatten faktorer som bidrar till sänkt förbrukning. *Källa: Svensk Fjärrvärme

- Vädra utan att stänga värmetillförseln - Justera innetemperaturen med fönsterna - Lämna balkongdörren öppen (vanligt vid inglasade balkonger) -

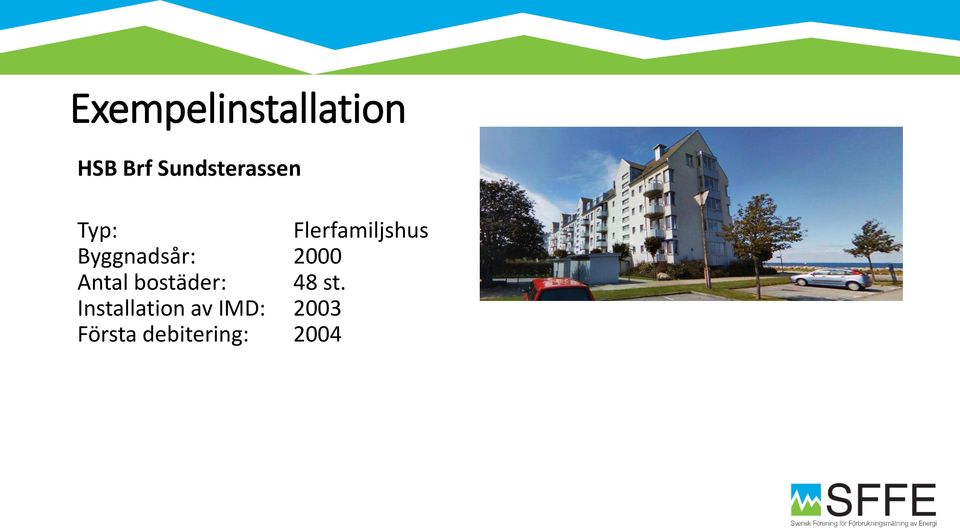

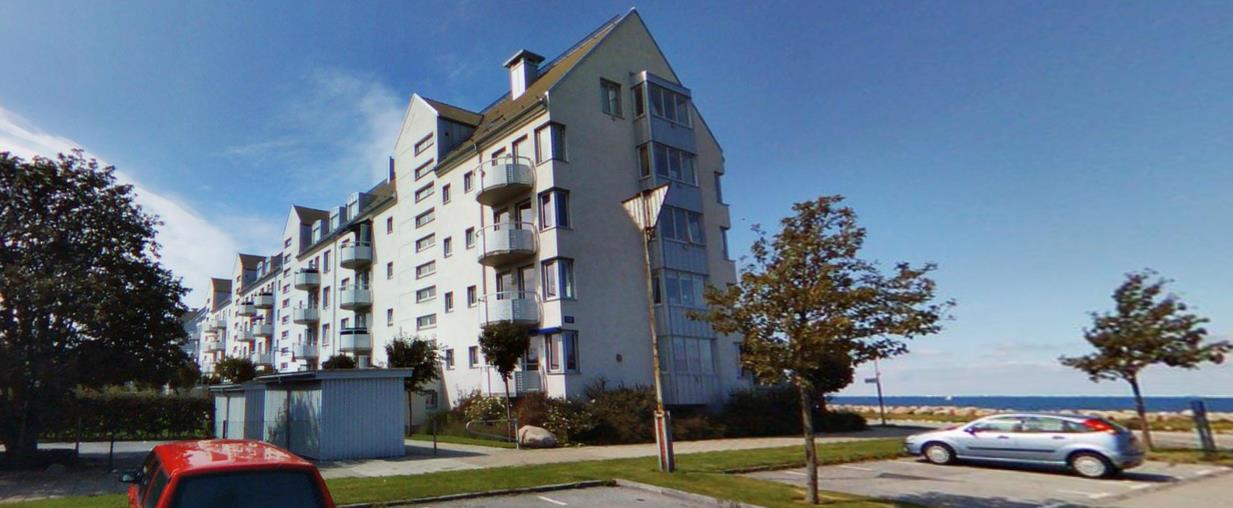

13 Exempelinstallation HSB Brf Sundsterassen Typ: Flerfamiljshus Byggnadsår: 2000 Antal bostäder: 48 st. Installation av IMD: 2003 Första debitering: 2004

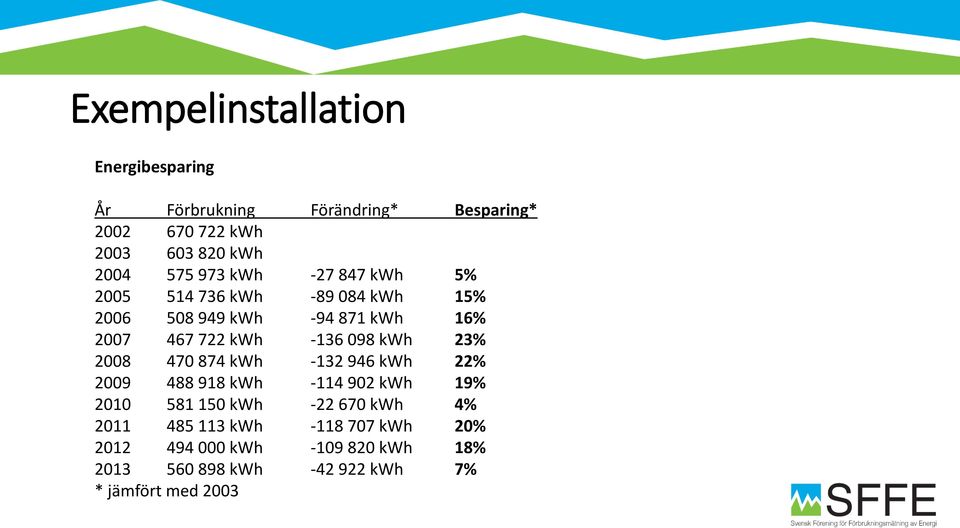

14 Exempelinstallation Energibesparing År Förbrukning Förändring* Besparing* kwh kwh kwh kwh 5% kwh kwh 15% kwh kwh 16% kwh kwh 23% kwh kwh 22% kwh kwh 19% kwh kwh 4% kwh kwh 20% kwh kwh 18% kwh kwh 7% * jämfört med 2003

098 kwh 23% 2008 470 874 kwh -132 946 kwh 22% 2009 488 918 kwh -114 902 kwh 19% 2010 581 150 kwh -22 670 kwh 4%

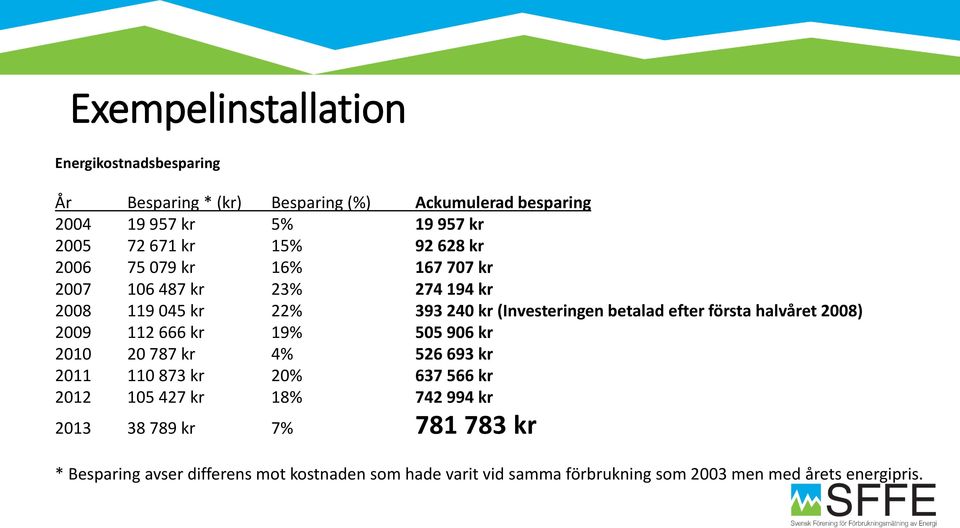

15 Exempelinstallation Energikostnadsbesparing År Besparing * (kr) Besparing (%) Ackumulerad besparing kr 5% kr kr 15% kr kr 16% kr kr 23% kr kr 22% kr (Investeringen betalad efter första halvåret 2008) kr 19% kr kr 4% kr kr 20% kr kr 18% kr kr 7% kr * Besparing avser differens mot kostnaden som hade varit vid samma förbrukning som 2003 men med årets energipris.

första halvåret 2008) 2009 112 666 kr 19% 505 906 kr 2010 20 787 kr 4% 526 693 kr 2011 110 873 kr 20% 637 566 kr 2012 105 427 kr 18% 742 994

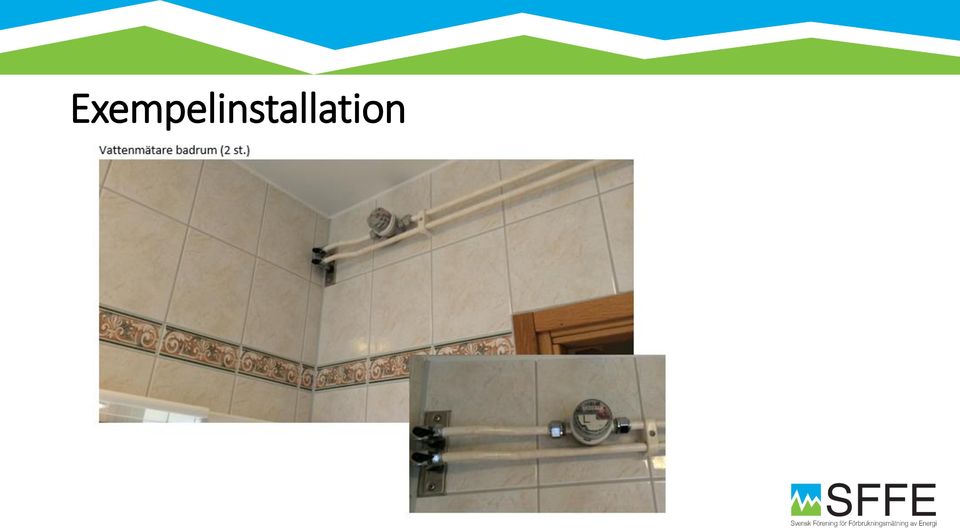

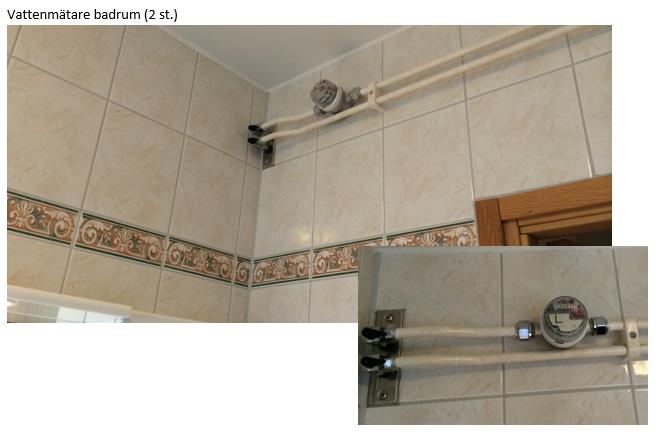

16 Exempelinstallation

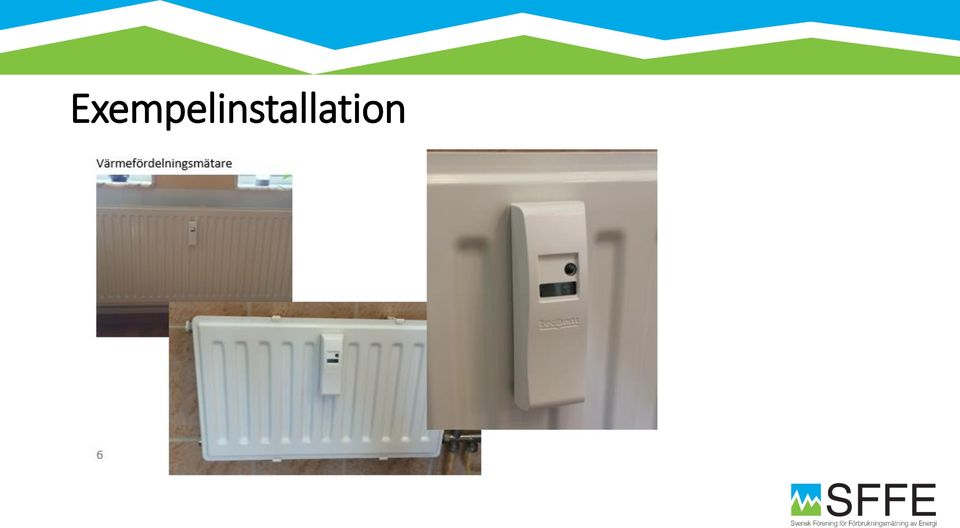

17 Exempelinstallation

18 Exempelinstallation

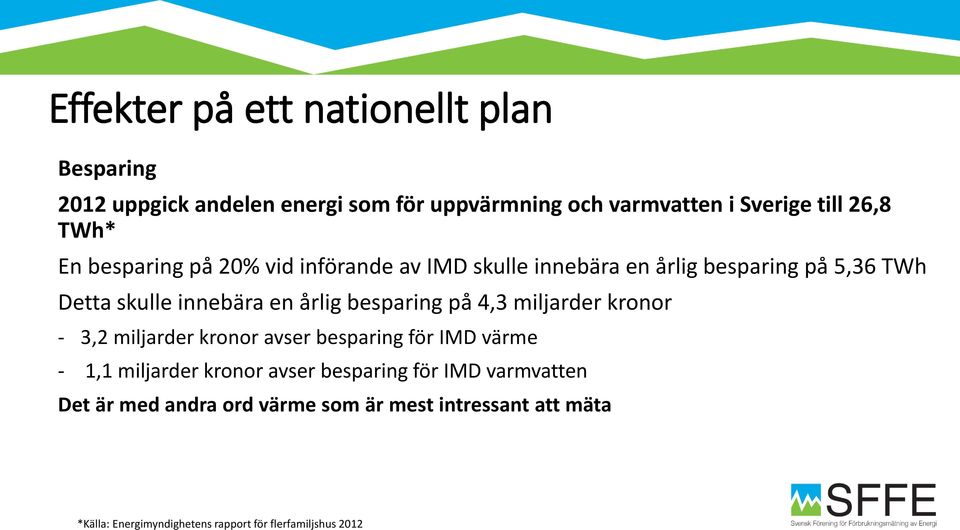

19 Effekter på ett nationellt plan Besparing 2012 uppgick andelen energi som för uppvärmning och varmvatten i Sverige till 26,8 TWh* En besparing på 20% vid införande av IMD skulle innebära en årlig besparing på 5,36 TWh Detta skulle innebära en årlig besparing på 4,3 miljarder kronor - 3,2 miljarder kronor avser besparing för IMD värme - 1,1 miljarder kronor avser besparing för IMD varmvatten Det är med andra ord värme som är mest intressant att mäta *Källa: Energimyndighetens rapport för flerfamiljshus 2012

besparing på 4,3 miljarder kronor - 3,2 miljarder kronor avser besparing för IMD värme - 1,1 miljarder kronor avser besparing

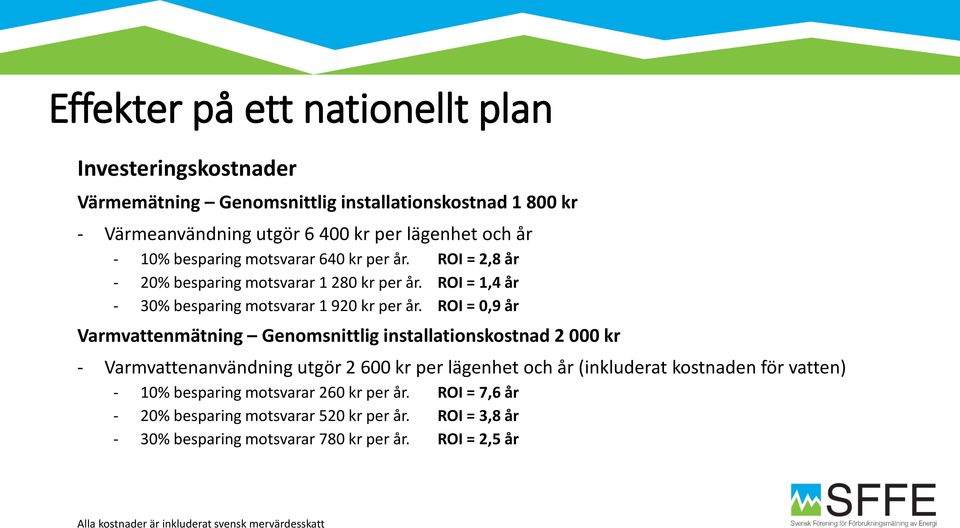

20 Effekter på ett nationellt plan Investeringskostnader Värmemätning Genomsnittlig installationskostnad kr - Värmeanvändning utgör kr per lägenhet och år - 10% besparing motsvarar 640 kr per år. ROI = 2,8 år - 20% besparing motsvarar kr per år. ROI = 1,4 år - 30% besparing motsvarar kr per år. ROI = 0,9 år Varmvattenmätning Genomsnittlig installationskostnad kr - Varmvattenanvändning utgör kr per lägenhet och år (inkluderat kostnaden för vatten) - 10% besparing motsvarar 260 kr per år. ROI = 7,6 år - 20% besparing motsvarar 520 kr per år. ROI = 3,8 år - 30% besparing motsvarar 780 kr per år. ROI = 2,5 år Alla kostnader är inkluderat svensk mervärdesskatt

ROI = 0,9 år Varmvattenmätning Genomsnittlig installationskostnad 2 000 kr - Varmvattenanvändning utgör 2 600 kr per lägenhet och år (inkluderat kostnaden för vatten) - 10%

21 Effekter på ett nationellt plan Miljöbesparing - IMD är en självfinansierande investering som sparar 5,36 TWh, varje år - Detta innebär minskade koldioxidutsläpp på 75 miljoner ton, varje år

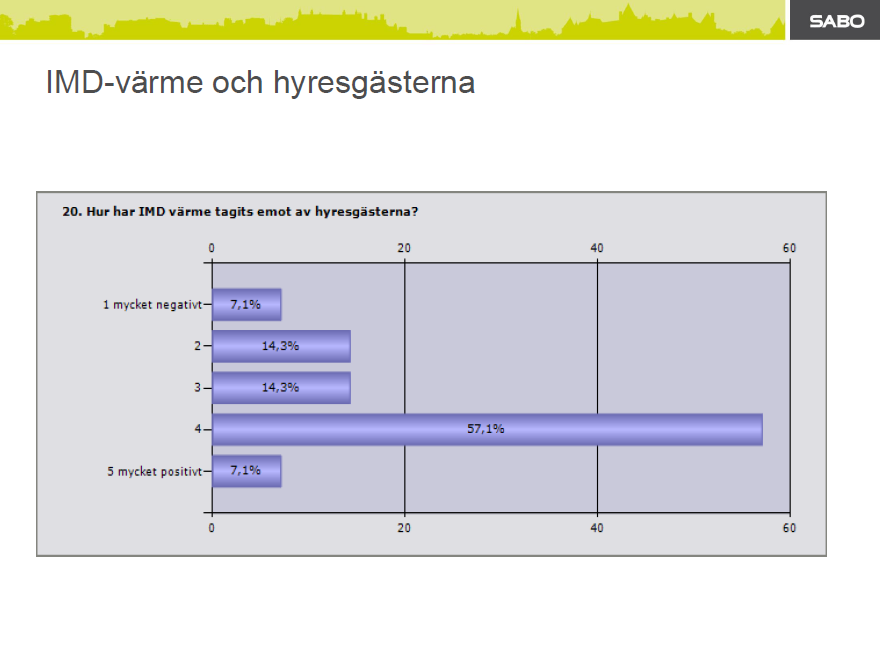

22 Folie 22

23 Folie 23

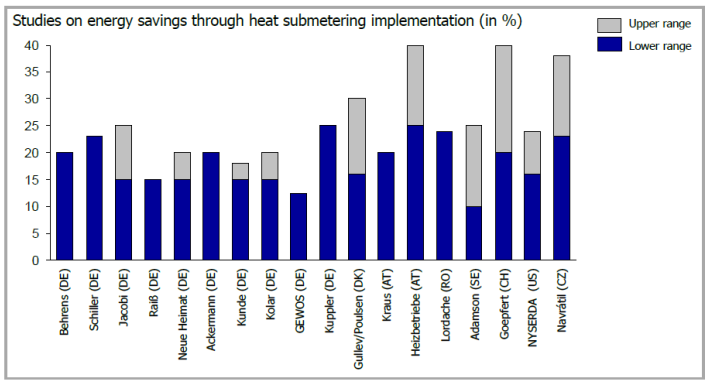

Referenser Ett axplock av utredningar och artiklar Energirådgivarna: 10-20% på värme och 15-30% på varmvatten Energimyndigheten: Värme 20% Boverket: Värme 10-20% och varmvatten 15-30%

24 Referenser Ett axplock av utredningar och artiklar Energirådgivarna: 10-20% på värme och 15-30% på varmvatten Energimyndigheten: Värme 20% Boverket: Värme 10-20% och varmvatten 15-30% Finnvedsbostäder: Bolag och hyresgäster nöjda. Herrljungabostäder: Värme 15-20% Kalmarhem: Bolag och hyresgäster är mycket nöjda. 25% på varmvatten och 10-15% på värme. Hyrebostäder i Växjö: Varmvatten 20%. Olofströmshus: 24% på värme och vatten. Maila joakim@inergi.se för kopior på referensartiklar och rapporter

25 Energieffektiviseringsdirektivet EED syftar till att minska energiförbrukningen - Genom bl.a. individuell mätning av värme och varmvatten Den 29 april röstades regeringens lagförslag igenom Boverket har fått i uppdrag att utreda - vad som är kostnadseffektivt - vad som är teknisk möjligt Detta ska vara färdigt I oktober 2014 för nyproduktion, och oktober 2015 för befintliga fastigheter

26 Frågor?

27 Tack för visat intresse!
