Digitalisering av kvalitetsdata. Kvalitetssäkring som drivkraft för att digitalisera produktionen

Transkript

1 Digitalisering av kvalitetsdata Kvalitetssäkring som drivkraft för att digitalisera produktionen

2 Kort om ÅF

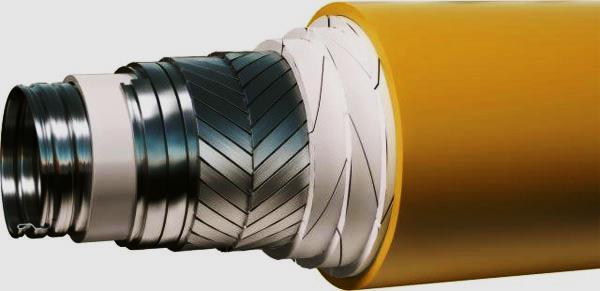

3 NOV Flexibles Huvudkontor i Bröndby Produktionsanläggningar i Kalundborg och Brasilien Tillverkar flexibla rör för olje- och gasindustrin Startade verksamheten 1968 Flyttade in i nuvarande lokaler 1997 Ingår sedan 2012 i NOV-koncernen 3

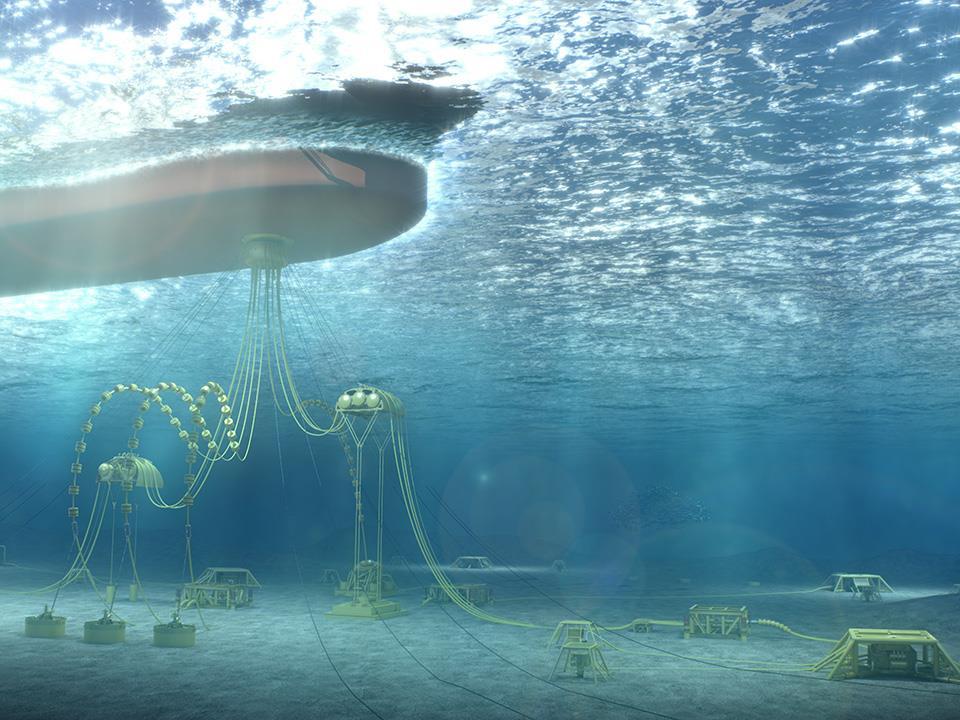

4 NOV Flexibles 4

5 Varför De olika maskinerna hanteras som öar utan kontakt Alla mätvärde registreras manuellt, för hand, på pappersblanketter All materialspårbarhet registreras manuellt, för hand, på pappersblanketter 5

6 Succé-kriterier Registrera kvalitetsdata elektroniskt Generera rapporter elektroniskt Spårbarhet på material elektroniskt Elektronisk hantering av produktionsorder, bill-of-material och kvalitetsparametrar Stopptidsregistrering 6

7 Möjligheter Manufacturing Information System Förhindrar att otillåtna material används Förbättrad kvalitet för datainsamling Förbättrad spårbarhet Förbättrad hantering av rapporter Systerfabrik i Brasilien 7

8 Funktionsnivåer enligt ISA-95 Före PLM ERP PipeFlex E-Flex Team Center Oracle EBS Qualityflex ISA-95 - Level 4 Corporate Performance ISA-95 - Level 3 Inspector ISA-95 - Level 2 Operator Zenon Supervisor PLC (Beckhoff, Siemens S5, Siemens S7, Square D) Control of production line Control of production line Control of production line Caterpillar Main process Tape wrapper Measurement Caterpillar 9

9 Insamling av kvalitetsdata - Före Förberedelse 10

10 Insamling av kvalitetsdata - Före Förberedelse Produktion 11

11 Insamling av kvalitetsdata - Före Förberedelse Produktion Efterarbete 12

12 Funktionsnivåer enligt ISA-95 Efter Form Designer/ Approver/ Releaser FormFlex Admin System (FAS) Qualityflex PLM PipeFlex Team Center E-Flex ERP Oracle EBS ISA-95 - Level 4 Corporate Performance ISA-95 - Level 3 SIMATIC IT Historian Production Suite Reports Production Performance Supervisor MDB, AsBuilt ISA-95 - Level 2 FormFlex Line System (FLS) Inspector Operator SIMATIC WinCC Supervisor PLC S7 Control of production line Control of production line Control of production line Caterpillar Main process Tape wrapper Measurement Caterpillar 13

13 Förberedelse Order från ERP Produktdata från PLM PLM ERP FAS Kvalitetsdata från FAS SIMATIC IT Rapport Blanketter som skall användas Mätintervall Sammanställning av data i SIMATIC IT FLS SCADA 14

14 Förberedelse Skapa mall för elektronisk blankett 15

15 Förberedelse Skapa mall för elektronisk pärm 16

16 Produktion Start av order i SIMATIC IT Material Inquiry i FLS till ERP PLM ERP FAS Materialegenskaper SIMATIC IT Rapport Kvalitetsdata i FLS Notifiering om utanför toleranser SMS till förman Inspektion av mätdata FLS Intern kvalitetskontroll Ingenjörer Extern kvalitetskontroll SCADA 17

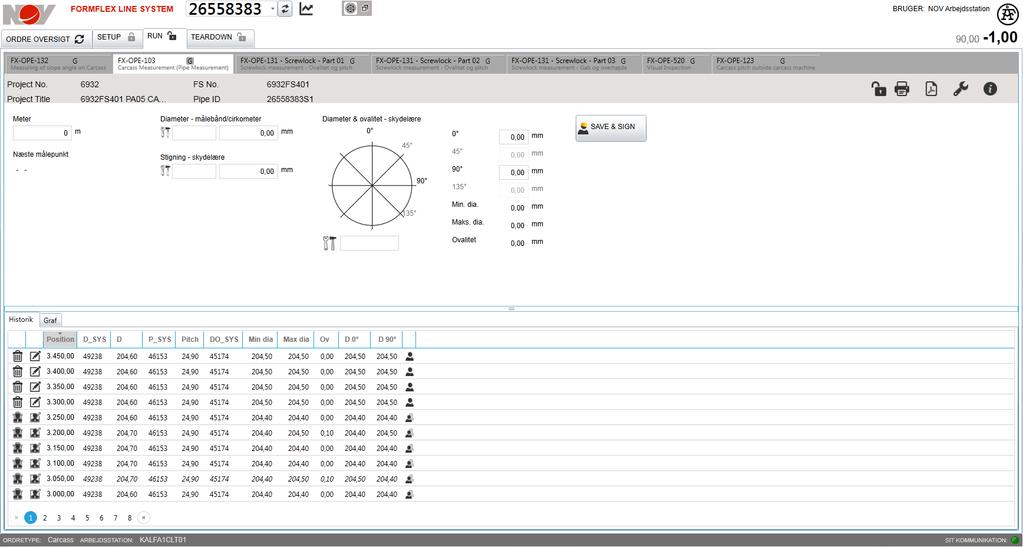

17 Produktion Använda elektronisk blankett 18

18 Produktion Signera data på elektronisk blankett 19

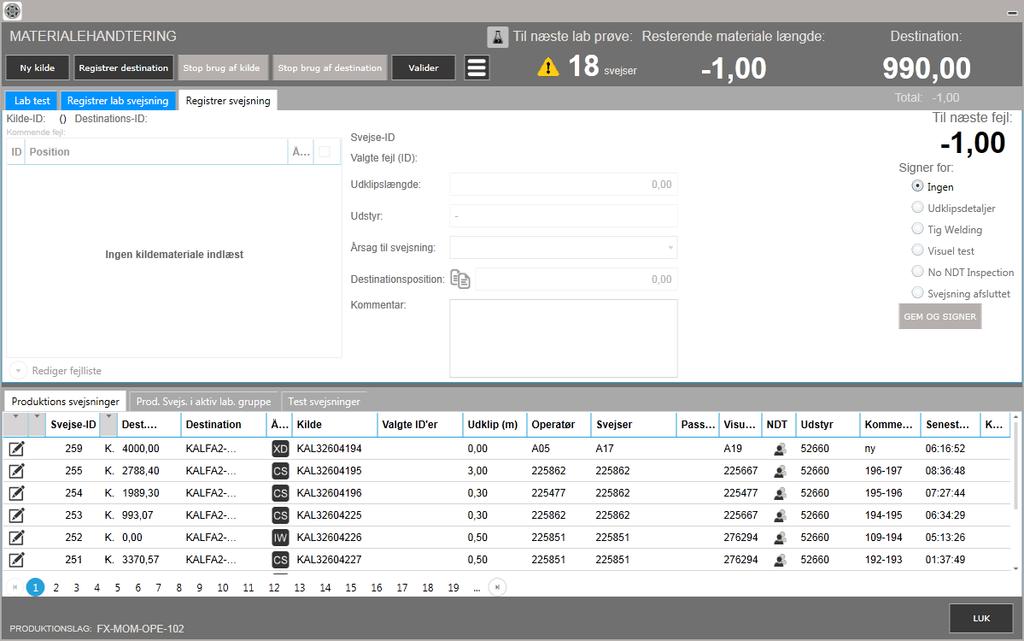

19 Produktion Materialhantering 20

20 Efterarbete Avslutning av order i FLS Extern kvalitetskontroll PLM ERP FAS Intern kvalitetskontroll Avslutning av order SIMATIC IT Rapport Avslutning order i SIMATIC IT Generering rapporter AsBuilt FLS Manufacturing Data Book SCADA 21

21 Efterarbete Rapporter 22

22 Insamling av kvalitetsdata - Före Förberedelse Produktion Efterarbete 23

23 Insamling av kvalitetsdata - Efter Förberedelse Produktion Efterarbete 24

24 Frågor Martin Puhv Jens Olsson
