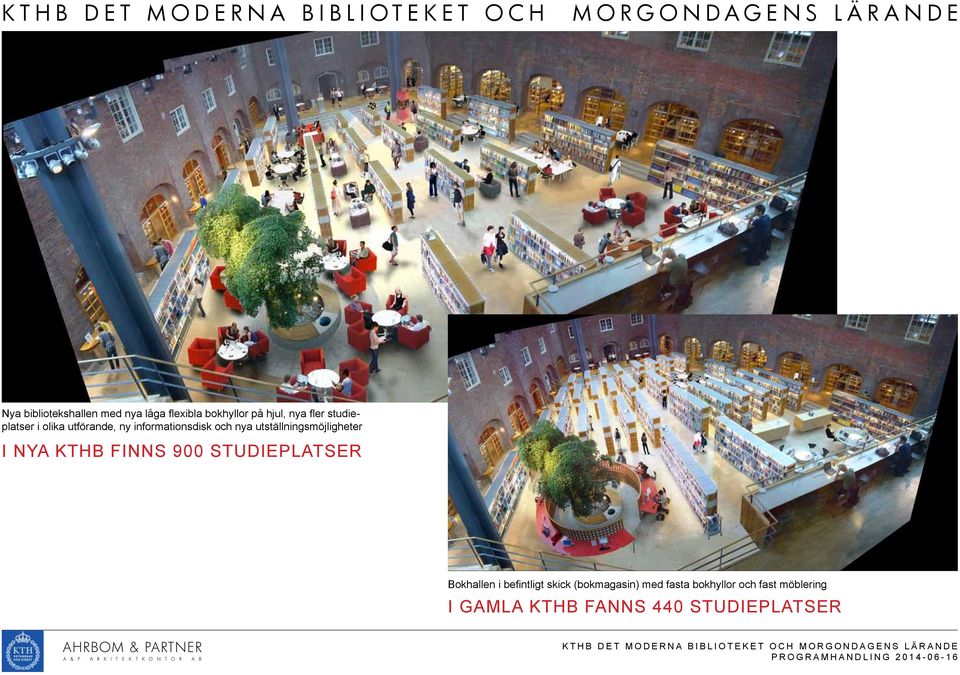

1 KTHB DET MODERNA BIBLIOTEKET OCH MORGONDAGENS LÄRANDE Nya bibliotekshallen med nya låga flexibla bokhyllor på hjul, nya fler studieplatser i olika utförande, ny informationsdisk och nya utställningsmöjligheter I NYA KTHB FINNS 900 STUDIEPLATSER Bokhallen i befintligt skick (bokmagasin) med fasta bokhyllor och fast möblering I GAMLA KTHB FANNS 440 STUDIEPLATSER

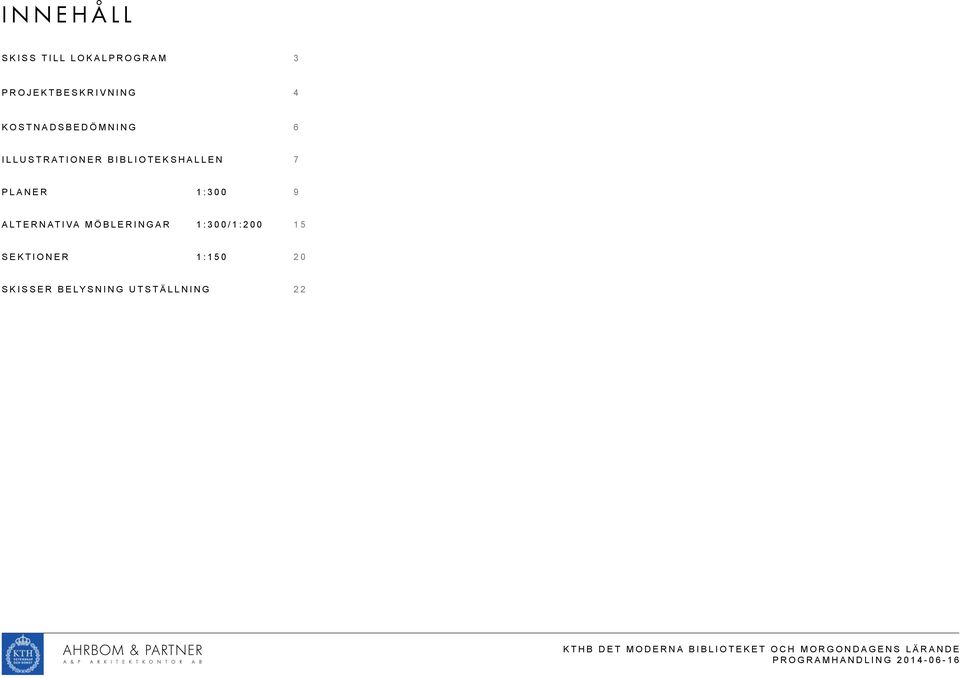

2 INNEHÅLL SKISS TILL LOKALPROGRAM 3 PROJEKTBESKRIVNING 4 KOSTNADSBEDÖMNING 6 ILLUSTRATIONER BIBLIOTEKSHALLEN 7 PLANER 1:300 9 ALTERNATIVA MÖBLERINGAR 1:300/1: SEKTIONER 1: SKISSER BELYSNING UTSTÄLLNING 22

3 ECE-SKOLANS SKISS TILL LOKALPROGRAM Skiss lokalprogram Den publika miljön, för vem? KTHB har idag en stark roll på KTH. Det är en mötesplats som många söker sig till, och framförallt studenter framhåller KTHB som en populär plats för studier. I detta projekt vill vi verka för att fler lärare och forskare möts på KTHB. Även allmänheten ska känna sig välkommen. Framtidens bibliotek är en arena för kunskapsinhämtning, information och möten. Böcker, e-lärande och utställningar är självklara delar i detta. KTHB vill fortsätta att vara en kreativ och högkvalitativ modern miljö och vi vill stärka den roll KTHB har som mötesplats för vardagliga möten såväl som stora tilldragelser. Vilka behov i den publika miljön? Konferenser Det behövs konferensutrymmen som stör övrig verksamhet så lite som möjligt och där biblioteksbesökarna är en del av upplevelsen när man är på konferens i KTHBs lokaler. KTHB skulle kunna utöka möjligheten att fungera som KTHs konferensnav. Vi vill att man i programarbetet tittar på ett sådant scenario, och då ser vi dessa ytor som möjliga: Lokaler som hänger ihop och skulle kunna tänkas stödja varandra med sina funktioner: Kluster1 - Salongen - Lavoisier - Datorskräprummet - Studio B Kluster 2 - Ångdomen - Sydvästra galleriet - Loftet - Maxwell - Newton - Hjärne - Rinnman Värmeverket En förutsättning skall vara att värmeverket kan kopplas till KTHB. Nu finns inte medel att undersöka byggnaden och programmet närmare, men just den fysiska kopplingen är bra att ha med. Inget i programhandlingen får stå och falla med denna koppling, utan den ska ses som en möjlighet. Sammanträdesrum De sammanträdesrum som finns behöver uppgraderas. I KTHB behövs sammanträdesrum som kan bokas och användas för externa kontakter och samarbetspartners. Dessa kan även bokas av de andra skolorna, (Kluster 1? se ovan). Avdelningen för Lärande har behov av väl utrustade mötesrum/lärosalar för att möta lärarnas behov av kunskapsinhämtning. Dessa rum bör vara utrustade med mjukvara för undervisa externa lärare och lärarstudenter i modern undervisningsteknik. Rummen kan användas av övriga KTH när de inte används av Lärande, (Kluster 1? se ovan). Öppna mötesrum och mötesplatser I KTHB ska finnas möjligheten att ha offentliga möten och utgöra en mötesplats som visar verksamheten vid KTH. Akademiskt resurscentrum skulle kunna ytterligare utvecklas och användas. Det finns flera inofficiella lärmiljöer i KTHBs lokaler. Ett sådant exempel är Språkcaféet med sin dagliga verksamhet över lunchen som ibland drar upp till 40 studenter i foajén. Det vore intressant att undersöka hur vissa mötesplatser skulle kunna få en större transparens. Kan man ha möten på annat sätt än i stängda mötesrum? Vid ett studiebesök vid DTU i Köpenhamn såg vi lösningar för mötesplatser med ett mobilt podium. Det var inspirerande! Utställningar I KTHB ska finnas plats för utställningar om KTHs verksamhet. Det kan både vara i form av tillfälliga utställningsföremål men även digitala utställningar på skärmar upphängda på väggar. Idag har man utställningar i entréhallen. Det är inte särskilt välfungerande. Var skulle detta kunna få en bättre funktion? Nuvarande plats för informationsdisk? Olika typer av utställningar anpassade till olika ytor, alltifrån trapphus och hallar till rena utställningsytor. Digital information KTHB vill utveckla användandet av digital skyltning och digital informationsinhämtning. Läsplattor kan vara en idé. Café KTHBs café är populärt som mötesplats. Det skulle kunna vara större, och skulle kunna samverka med ytor som inte är rena caféytor, utan mer mötesplatser och studieplatser med möjlighet att fika. Ventilation och akustik behöver ses över. Ljudnivån är hög i lokalen, och ljud och lukt sprider sig till våningen ovanför. Bokhallen En bokhall och en arena. En öppen plats för aktiviteter, utställningar och kontemplativt sökande efter information. KTHB skall vara ett bibliotek, och böcker skall finnas och synas. Men man behöver se över de hyllmetrar som finns, de kan antagligen bli färre, och de skulle kunna grupperas annorlunda för att både optimera boksökandet och användandet av bokhallen. Behöver man hitta en ny typ av bokhylla? Eller kan vi komplettera och uppdatera de befintliga, så att de blir mer flexibla? Arkitekturskolans bibliotek Den skiss som tidigare tagits fram är inte längre aktuell. KTHB vill att arkitekturbiblioteket integreras i den övriga boksamlingen. Reception/information Informationdisken flyttas och görs betydligt mindre. Funktioner knutna till informationsdisken t ex reserverade böcker övertas av receptionen. Nuvarande informationens yta blir utställningsyta? Sittplatser/soffor/bord På KTHB ska man känna sig välkommen. Välkomnande sittmöbler där man sitter länge är bra, gärna i närheten av entrén. Tyst läsesal Idag finns en tyst läsesal i ångdomen. En sådan behövs, med ergonomiska sittplatser och god belysning. Grupprum Idag finns 14 grupprum som är mycket uppbokade. Om möjligheten finns ser vi att fler grupprum skulle behövas. De befintliga och tillkommande grupprummen bör vara utrustade med whiteboard, skärmar att koppla upp sig på och god belysning (vi har fått anmärkningar på att grupprummen är mörka). Studieplatser Vi vill få in fler bra enskilda studiearbetsplatser. Idag är det de enskilda studieplatserna i Norra galleriet och på balkongen som är de mest eftersökta. Fler läsplatser kan tillskapas även genom översyn av möblering och möbelval. Till exempel kan de runda bord som är avsedda avsedda för 5 personer inte utnyttjas optimalt pga bristande utrymme för lap top, böcker mm. Läsplatserna ska vara tysta men behöver inte vara lika tysta som i läsesalen. Det ska finnas eluttag i nära anslutning. Även grupparbetsplatser behövs. Där ska samtal kunna föras med låg/normal samtalston. Datorsalar Idag finns två datorsalar, Maxwell och Newton. Datorsalarna används för undervisning men borde även kunna nyttjas av studenter när de inte är uppbokade. Det finns behov av fler datorsalar, men de skulle kunna placeras på mindre attraktiva ytor (i källarplan?). Datorplatser Se över möjligheten att öka antalet enskilda datorplatser med fasta datorer. För att frågor rörande datorarbetsplatser ska kunna rätas ut behöver vi ha IT-avdelningen med i diskussionen.

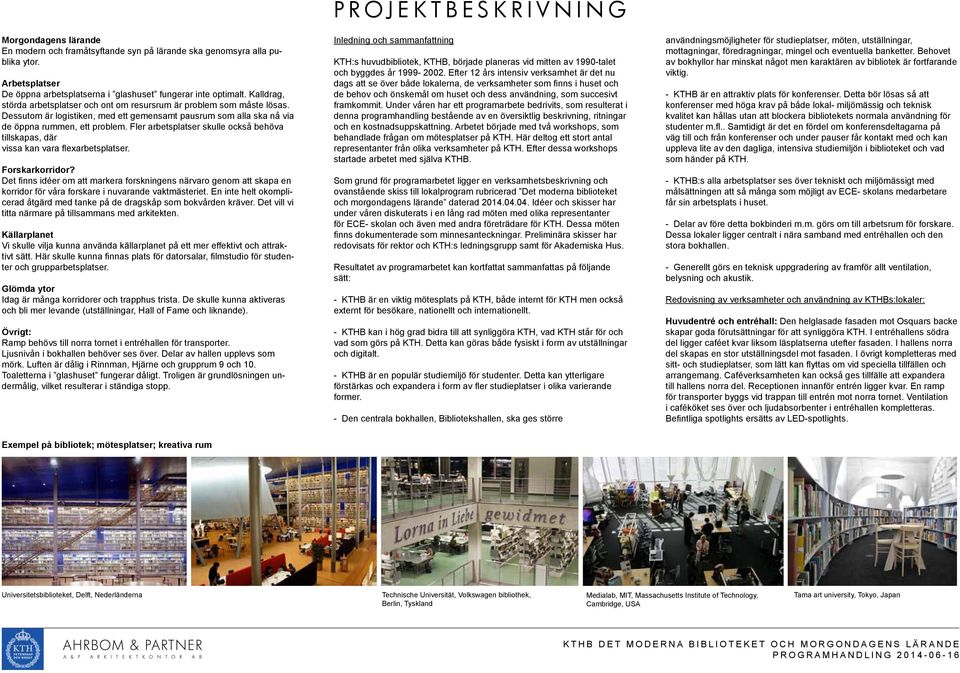

4 Morgondagens lärande En modern och framåtsyftande syn på lärande ska genomsyra alla publika ytor. Arbetsplatser De öppna arbetsplatserna i glashuset fungerar inte optimalt. Kalldrag, störda arbetsplatser och ont om resursrum är problem som måste lösas. Dessutom är logistiken, med ett gemensamt pausrum som alla ska nå via de öppna rummen, ett problem. Fler arbetsplatser skulle också behöva tillskapas, där vissa kan vara flexarbetsplatser. Forskarkorridor? Det finns idéer om att markera forskningens närvaro genom att skapa en korridor för våra forskare i nuvarande vaktmästeriet. En inte helt okomplicerad åtgärd med tanke på de dragskåp som bokvården kräver. Det vill vi titta närmare på tillsammans med arkitekten. Källarplanet Vi skulle vilja kunna använda källarplanet på ett mer effektivt och attraktivt sätt. Här skulle kunna finnas plats för datorsalar, filmstudio för studenter och grupparbetsplatser. Glömda ytor Idag är många korridorer och trapphus trista. De skulle kunna aktiveras och bli mer levande (utställningar, Hall of Fame och liknande). Övrigt: Ramp behövs till norra tornet i entréhallen för transporter. Ljusnivån i bokhallen behöver ses över. Delar av hallen upplevs som mörk. Luften är dålig i Rinnman, Hjärne och grupprum 9 och 10. Toaletterna i glashuset fungerar dåligt. Troligen är grundlösningen undermålig, vilket resulterar i ständiga stopp. PROJEKTBESKRIVNING Inledning och sammanfattning KTH:s huvudbibliotek, KTHB, började planeras vid mitten av 1990-talet och byggdes år Efter 12 års intensiv verksamhet är det nu dags att se över både lokalerna, de verksamheter som finns i huset och de behov och önskemål om huset och dess användning, som succesivt framkommit. Under våren har ett programarbete bedrivits, som resulterat i denna programhandling bestående av en översiktlig beskrivning, ritningar och en kostnadsuppskattning. Arbetet började med två workshops, som behandlade frågan om mötesplatser på KTH. Här deltog ett stort antal representanter från olika verksamheter på KTH. Efter dessa workshops startade arbetet med själva KTHB. Som grund för programarbetet ligger en verksamhetsbeskrivning och ovanstående skiss till lokalprogram rubricerad Det moderna biblioteket och morgondagens lärande daterad Idéer och skisser har under våren diskuterats i en lång rad möten med olika representanter för ECE- skolan och även med andra företrädare för KTH. Dessa möten finns dokumenterade som minnesanteckningar. Preliminära skisser har redovisats för rektor och KTH:s ledningsgrupp samt för Akademiska Hus. Resultatet av programarbetet kan kortfattat sammanfattas på följande sätt: - KTHB är en viktig mötesplats på KTH, både internt för KTH men också externt för besökare, nationellt och internationellt. - KTHB kan i hög grad bidra till att synliggöra KTH, vad KTH står för och vad som görs på KTH. Detta kan göras både fysiskt i form av utställningar och digitalt. - KTHB är en populär studiemiljö för studenter. Detta kan ytterligare förstärkas och expandera i form av fler studieplatser i olika varierande former. - Den centrala bokhallen, Bibliotekshallen, ska ges större användningsmöjligheter för studieplatser, möten, utställningar, mottagningar, föredragningar, mingel och eventuella banketter. Behovet av bokhyllor har minskat något men karaktären av bibliotek är fortfarande viktig. - KTHB är en attraktiv plats för konferenser. Detta bör lösas så att konferenser med höga krav på både lokal- miljömässig och teknisk kvalitet kan hållas utan att blockera bibliotekets normala användning för studenter m.fl.. Samtidigt är det en fördel om konferensdeltagarna på väg till och från konferenser och under pauser får kontakt med och kan uppleva lite av den dagliga, intensiva studiemiljön i biblioteket och vad som händer på KTH. - KTHB:s alla arbetsplatser ses över tekniskt och miljömässigt med målsättningen att så många som möjligt av ECE- skolans medarbetare får sin arbetsplats i huset. - Delar av före detta bokbinderi m.m. görs om till arbetsrum för forskare. Dessa lokaler ligger centralt i nära samband med entréhallen och den stora bokhallen. - Generellt görs en teknisk uppgradering av framför allt ventilation, belysning och akustik. Redovisning av verksamheter och användning av KTHBs:lokaler: Huvudentré och entréhall: Den helglasade fasaden mot Osquars backe skapar goda förutsättningar för att synliggöra KTH. I entréhallens södra del ligger caféet kvar liksom läsplatserna utefter fasaden. I hallens norra del skapas en stor utställningsdel mot fasaden. I övrigt kompletteras med sitt- och studieplatser, som lätt kan flyttas om vid speciella tillfällen och arrangemang. Caféverksamheten kan också ges tillfälle att expandera till hallens norra del. Receptionen innanför entrén ligger kvar. En ramp för transporter byggs vid trappan till entrén mot norra tornet. Ventilation i caféköket ses över och ljudabsorbenter i entréhallen kompletteras. Befintliga spotlights ersätts av LED-spotlights. Exempel på bibliotek; mötesplatser; kreativa rum Universitetsbiblioteket, Delft, Nederländerna Technische Universität, Volkswagen bibliothek, Berlin, Tyskland Medialab, MIT, Massachusetts Institute of Technology, Cambridge, USA Tama art university, Tokyo, Japan

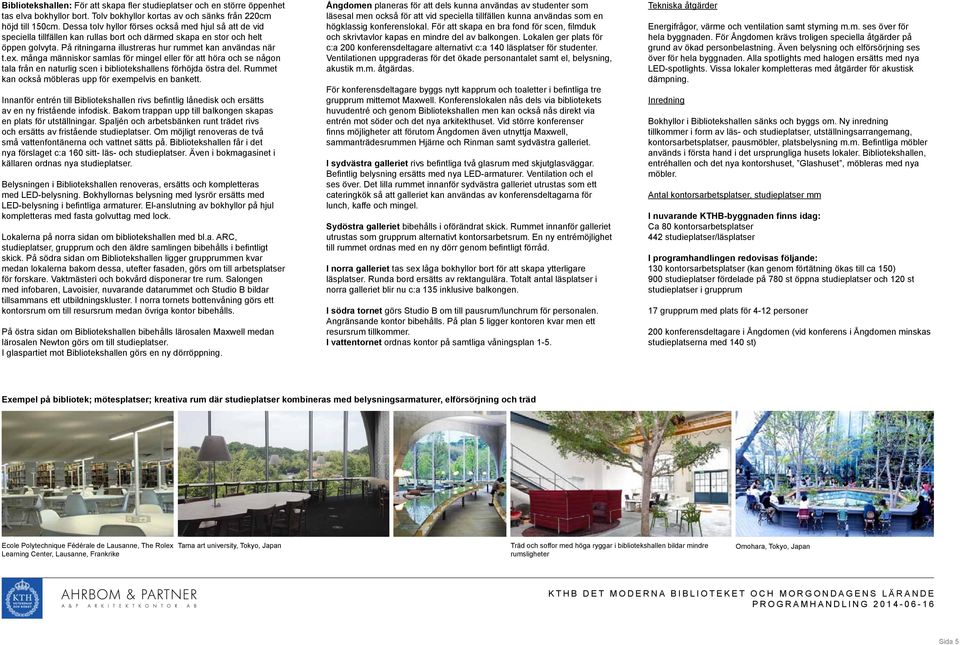

5 Bibliotekshallen: För att skapa fler studieplatser och en större öppenhet tas elva bokhyllor bort. Tolv bokhyllor kortas av och sänks från 220cm höjd till 150cm. Dessa tolv hyllor förses också med hjul så att de vid speciella tillfällen kan rullas bort och därmed skapa en stor och helt öppen golvyta. På ritningarna illustreras hur rummet kan användas när t.ex. många människor samlas för mingel eller för att höra och se någon tala från en naturlig scen i bibliotekshallens förhöjda östra del. Rummet kan också möbleras upp för exempelvis en bankett. Innanför entrén till Bibliotekshallen rivs befintlig lånedisk och ersätts av en ny fristående infodisk. Bakom trappan upp till balkongen skapas en plats för utställningar. Spaljén och arbetsbänken runt trädet rivs och ersätts av fristående studieplatser. Om möjligt renoveras de två små vattenfontänerna och vattnet sätts på. Bibliotekshallen får i det nya förslaget c:a 160 sitt- läs- och studieplatser. Även i bokmagasinet i källaren ordnas nya studieplatser. Belysningen i Bibliotekshallen renoveras, ersätts och kompletteras med LED-belysning. Bokhyllornas belysning med lysrör ersätts med LED-belysning i befintliga armaturer. El-anslutning av bokhyllor på hjul kompletteras med fasta golvuttag med lock. Lokalerna på norra sidan om bibliotekshallen med bl.a. ARC, studieplatser, grupprum och den äldre samlingen bibehålls i befintligt skick. På södra sidan om Bibliotekshallen ligger grupprummen kvar medan lokalerna bakom dessa, utefter fasaden, görs om till arbetsplatser för forskare. Vaktmästeri och bokvård disponerar tre rum. Salongen med infobaren, Lavoisier, nuvarande datarummet och Studio B bildar tillsammans ett utbildningskluster. I norra tornets bottenvåning görs ett kontorsrum om till resursrum medan övriga kontor bibehålls. På östra sidan om Bibliotekshallen bibehålls lärosalen Maxwell medan lärosalen Newton görs om till studieplatser. I glaspartiet mot Bibliotekshallen görs en ny dörröppning. Ångdomen planeras för att dels kunna användas av studenter som läsesal men också för att vid speciella tillfällen kunna användas som en högklassig konferenslokal. För att skapa en bra fond för scen, filmduk och skrivtavlor kapas en mindre del av balkongen. Lokalen ger plats för c:a 200 konferensdeltagare alternativt c:a 140 läsplatser för studenter. Ventilationen uppgraderas för det ökade personantalet samt el, belysning, akustik m.m. åtgärdas. För konferensdeltagare byggs nytt kapprum och toaletter i befintliga tre grupprum mittemot Maxwell. Konferenslokalen nås dels via bibliotekets huvudentré och genom Bibliotekshallen men kan också nås direkt via entrén mot söder och det nya arkitekthuset. Vid större konferenser finns möjligheter att förutom Ångdomen även utnyttja Maxwell, sammanträdesrummen Hjärne och Rinman samt sydvästra galleriet. I sydvästra galleriet rivs befintliga två glasrum med skjutglasväggar. Befintlig belysning ersätts med nya LED-armaturer. Ventilation och el ses över. Det lilla rummet innanför sydvästra galleriet utrustas som ett cateringkök så att galleriet kan användas av konferensdeltagarna för lunch, kaffe och mingel. Sydöstra galleriet bibehålls i oförändrat skick. Rummet innanför galleriet utrustas som grupprum alternativt kontorsarbetsrum. En ny entrémöjlighet till rummet ordnas med en ny dörr genom befintligt förråd. I norra galleriet tas sex låga bokhyllor bort för att skapa ytterligare läsplatser. Runda bord ersätts av rektangulära. Totalt antal läsplatser i norra galleriet blir nu c:a 135 inklusive balkongen. I södra tornet görs Studio B om till pausrum/lunchrum för personalen. Angränsande kontor bibehålls. På plan 5 ligger kontoren kvar men ett resursrum tillkommer. I vattentornet ordnas kontor på samtliga våningsplan 1-5. Tekniska åtgärder Energifrågor, värme och ventilation samt styrning m.m. ses över för hela byggnaden. För Ångdomen krävs troligen speciella åtgärder på grund av ökad personbelastning. Även belysning och elförsörjning ses över för hela byggnaden. Alla spotlights med halogen ersätts med nya LED-spotlights. Vissa lokaler kompletteras med åtgärder för akustisk dämpning. Inredning Bokhyllor i Bibliotekshallen sänks och byggs om. Ny inredning tillkommer i form av läs- och studieplatser, utställningsarrangemang, kontorsarbetsplatser, pausmöbler, platsbelysning m.m. Befintliga möbler används i första hand i det ursprungliga husets lokaler. Bibliotekshallen, entréhallen och det nya kontorshuset, Glashuset, möbleras med nya möbler. Antal kontorsarbetsplatser, studieplatser mm I nuvarande KTHB-byggnaden finns idag: Ca 80 kontorsarbetsplatser 442 studieplatser/läsplatser I programhandlingen redovisas följande: 130 kontorsarbetsplatser (kan genom förtätning ökas till ca 150) 900 studieplatser fördelade på 780 st öppna studieplatser och 120 st studieplatser i grupprum 17 grupprum med plats för 4-12 personer 200 konferensdeltagare i Ångdomen (vid konferens i Ångdomen minskas studieplatserna med 140 st) Exempel på bibliotek; mötesplatser; kreativa rum där studieplatser kombineras med belysningsarmaturer, elförsörjning och träd Tama art university, Tokyo, Japan Ecole Polytechnique Fédérale de Lausanne, The Rolex Learning Center, Lausanne, Frankrike Tama art university, Tokyo, Japan Träd och soffor med höga ryggar i bibliotekshallen bildar mindre rumsligheter Omohara, Tokyo, Japan Sida 5

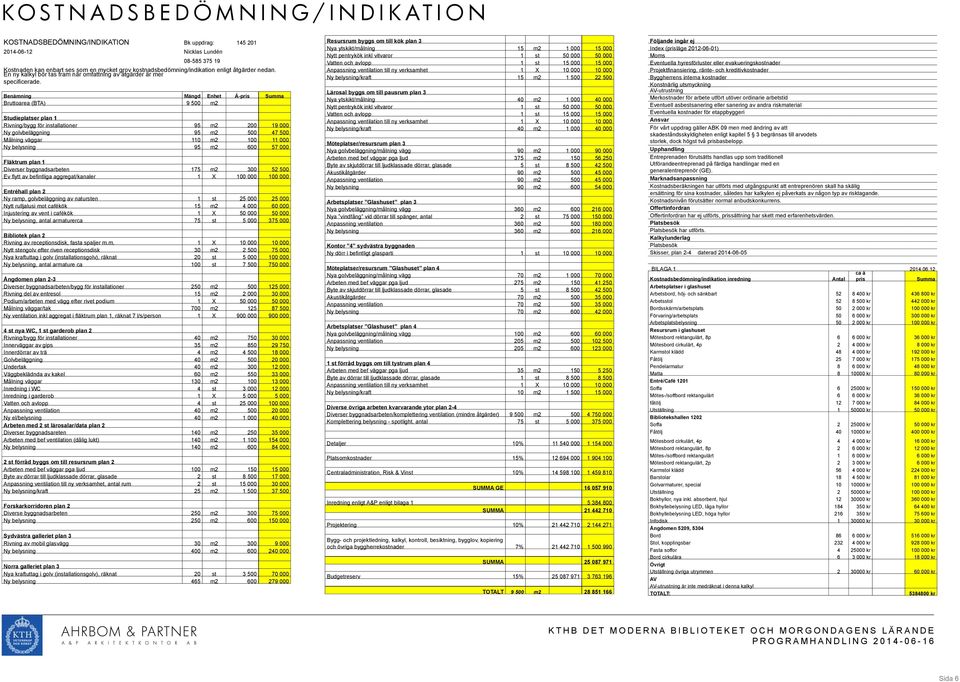

6 KOSTNADSBEDÖMNING/INDIKATION KOSTNADSBEDÖMNING/INDIKATION Bk uppdrag: Nicklas Lundén Kostnaden kan enbart ses som en mycket grov kostnadsbedömning/indikation enligt åtgärder nedan. En ny kalkyl bör tas fram när omfattning av åtgärder är mer specificerade. Benämning Mängd Enhet Á-pris Summa Bruttoarea (BTA) m2 Studieplatser plan 1 Rivning/bygg för installationer 95 m Ny golvbeläggning 95 m Målning väggar 110 m Ny belysning 95 m Fläktrum plan 1 Diverser byggnadsarbeten 175 m Ev flytt av befintliga aggregat/kanaler 1 X Entréhall plan 2 Ny ramp, golvbeläggning av natursten 1 st Nytt rulljalusi mot cafékök 15 m Injustering av vent i cafékök 1 X Ny belysning, antal armaturerca 75 st Bibliotek plan 2 Rivning av receptionsdisk, fasta spaljer m.m. 1 X Nytt stengolv efter riven receptionsdisk 30 m Nya kraftuttag i golv (installationsgolv), räknat 20 st Ny belysning, antal armature ca 100 st Ångdomen plan 2-3 Diverser byggnadsarbeten/bygg för installationer 250 m Rivning del av entresol 15 m Podium/arbeten med vägg efter rivet podium 1 X Målning väggar/tak 700 m Ny ventilation inkl aggregat i fläktrum plan 1, räknat 7 l/s/person 1 X st nya WC, 1 st garderob plan 2 Rivning/bygg för installationer 40 m Innerväggar av gips 35 m Innerdörrar av trä 4 m Golvbeläggning 40 m Undertak 40 m Väggbeklädnda av kakel 60 m Målning väggar 130 m Inredning i WC 4 st Inredning i garderob 1 X Vatten och avlopp 4 st Anpassning ventilation 40 m Ny el/belysning 40 m Arbeten med 2 st lärosalar/data plan 2 Diverser byggnadsareten 140 m Arbeten med bef ventilation (dålig lukt) 140 m Ny belysning 140 m st förråd byggs om till resursrum plan 2 Arbeten med bef väggar pga ljud 100 m Byte av dörrar till ljudklassade dörrar, glasade 2 st Anpassning ventilation till ny verksamhet, antal rum 2 st Ny belysning/kraft 25 m Forskarkorridoren plan 2 Diverse byggnadsarbeten 250 m Ny belysning 250 m Sydvästra galleriet plan 3 Rivning av mobil glasvägg 30 m Ny belysning 400 m Norra galleriet plan 3 Nya kraftuttag i golv (installationsgolv), räknat 20 st Ny belysning 465 m Resursrum byggs om till kök plan 3 Nya ytskikt/målning 15 m Nytt pentrykök inkl vitvaror 1 st Vatten och avlopp 1 st Anpassning ventilation till ny verksamhet 1 X Ny belysning/kraft 15 m Lärosal byggs om till pausrum plan 3 Nya ytskikt/målning 40 m Nytt pentrykök inkl vitvaror 1 st Vatten och avlopp 1 st Anpassning ventilation till ny verksamhet 1 X Ny belysning/kraft 40 m Möteplatser/resursrum plan 3 Nya golvbeläggning/målning vägg 90 m Arbeten med bef väggar pga ljud 375 m Byte av skjutdörrar till ljudklassade dörrar, glasade 5 st Akustikåtgärder 90 m Anpassning ventilation 90 m Ny belysning 90 m Arbetsplatser Glashuset plan 3 Nya golvbeläggning/målning vägg 360 m Nya vindfång vid dörrar till spänger, antal 2 st Anpassning ventilation 360 m Ny belysning 360 m Kontor 4 sydvästra byggnaden Ny dörr i befintligt glasparti 1 st Möteplatser/resursrum Glashuset plan 4 Nya golvbeläggning/målning vägg 70 m Arbeten med bef väggar pga ljud 275 m Byte av skjutdörrar till ljudklassade dörrar, glasade 5 st Akustikåtgärder 70 m Anpassning ventilation 70 m Ny belysning 70 m Arbetsplatser Glashuset plan 4 Nya golvbeläggning/målning vägg 100 m Anpassning ventilation 205 m Ny belysning 205 m st förråd byggs om till tystrum plan 4 Arbeten med bef väggar pga ljud 35 m Byte av dörrar till ljudklassade dörrar, glasade 1 st Anpassning ventilation till ny verksamhet 1 X Ny belysning/kraft 10 m Diverse övriga arbeten kvarvarande ytor plan 2-4 Diverser byggnadsarbeten/komplettering ventilation (mindre åtgärder) m Komplettering belysning - spotlight, antal 75 st Detaljer 10% Platsomkostnader 15% Centraladministration, Risk & Vinst 10% SUMMA GE Inredning enligt A&P enligt bilaga SUMMA Projektering 10% Bygg- och projektledning, kalkyl, kontroll, besiktning, bygglov, kopiering och övriga byggherrekostnader 7% SUMMA Budgetreserv 15% TOTALT m Följande ingår ej Index (prisläge ) Moms Eventuella hyresförluster eller evakueringskostnader Projektfinansiering, ränte- och kreditivkostnader Byggherrens interna kostnader Konstnärlig utsmyckning AV-utrustning Merkostnader för arbete utfört utöver ordinarie arbetstid Eventuell asbestsanering eller sanering av andra riskmaterial Eventuella kostnader för etappbyggeri Ansvar För vårt uppdrag gäller ABK 09 men med ändring av att skadeståndsskyldigheten enligt kapitel 5 3 begränsas till arvodets storlek, dock högst två prisbasbelopp. Upphandling Entreprenaden förutsätts handlas upp som traditionell Utförandeentreprenad på färdiga handlingar med en generalentreprenör (GE). Marknadsanpassning Kostnadsberäkningen har utförts med utgångspunkt att entreprenören skall ha skälig ersättning för sina kostnader, således har kalkylen ej påverkats av någon typ av risktagande. Kostnadsnivån förutsätter normal anbudskonkurrens. Offertinfordran Offertinfordran har ej utförts, prissättning har skett med erfarenhetsvärden. Platsbesök Platsbesök har utförts. Kalkylunderlag Platsbesök Skisser, plan 2-4 daterad BILAGA 1 ca à Kostnadsbedömning/indikation inredning Antal pris Summa Arbetsplatser i glashuset Arbetsbord, höj- och sänkbart kr kr Arbetsstol kr kr Bordsskärm/arbetsplats kr kr Förvaring/arbetsplats kr kr Arbetsplatsbelysning kr kr Resursrum i glashuset Mötesbord rektangulärt, 8p kr kr Mötesbord cirkulärt, 4p kr kr Karmstol klädd kr kr Fåtölj kr kr Pendelarmatur kr kr Matta kr kr Entré/Café 1201 Soffa kr kr Mötes-/soffbord rektangulärt kr kr fåtölj kr kr Utställning kr kr Bibliotekshallen 1202 Soffa kr kr Fåtölj kr kr Mötesbord cirkulärt, 4p kr kr Mötesbord rektangulärt, 8p kr kr Mötes-/soffbord rektangulärt kr kr Mötesbord rektangulärt, 2p kr kr Karmstol klädd kr kr Barstolar kr kr Golvarmaturer, special kr kr Utställning kr kr Bokhyllor, nya inkl. absorbent, hjul kr kr Bokhyllebelysning LED, låga hyllor kr kr Bokhyllebelysning LED, höga hyllor kr kr Infodisk kr kr Ångdomen 5209, 5304 Bord kr kr Stol, kopplingsbar kr kr Fasta soffor kr kr Bord cirkulära kr kr Övrigt Utställning övriga utrymmen kr kr AV AV-utrustning är inte medräknat i denna kalkyl TOTALT: kr Sida 6

7 BIBLIOTEKSHALLEN Sida 7

8 BIBLIOTEKSHALLEN VID SAMLING/MINGEL Bibliotekshallen vid samling/mingel där studieplatsmöblering flyttats bort men där både låga bokhyllor på hjul och höga bokhyllor på sidorna står kvar Sida 8

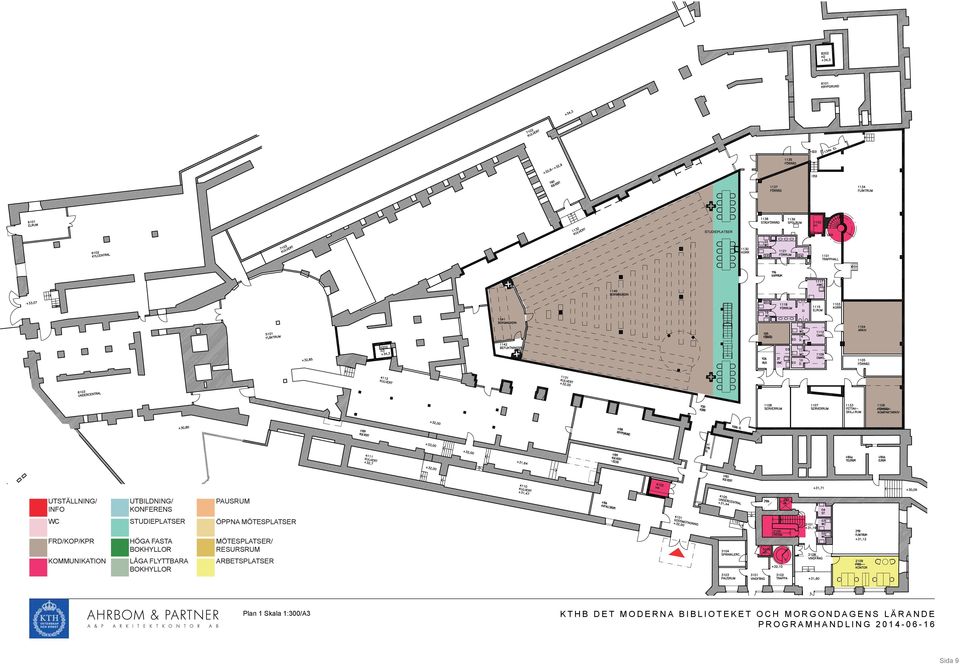

9 UTSTÄLLNING/ INFO WC UTBILDNING/ KONFERENS STUDIEPLATSER PAUSRUM ÖPPNA MÖTESPLATSER FRD/KOP/KPR KOMMUNIKATION HÖGA FASTA LÅGA FLYTTBARA MÖTESPLATSER/ RESURSRUM ARBETSPLATSER Plan 1 Skala 1:300/A3 Sida 9

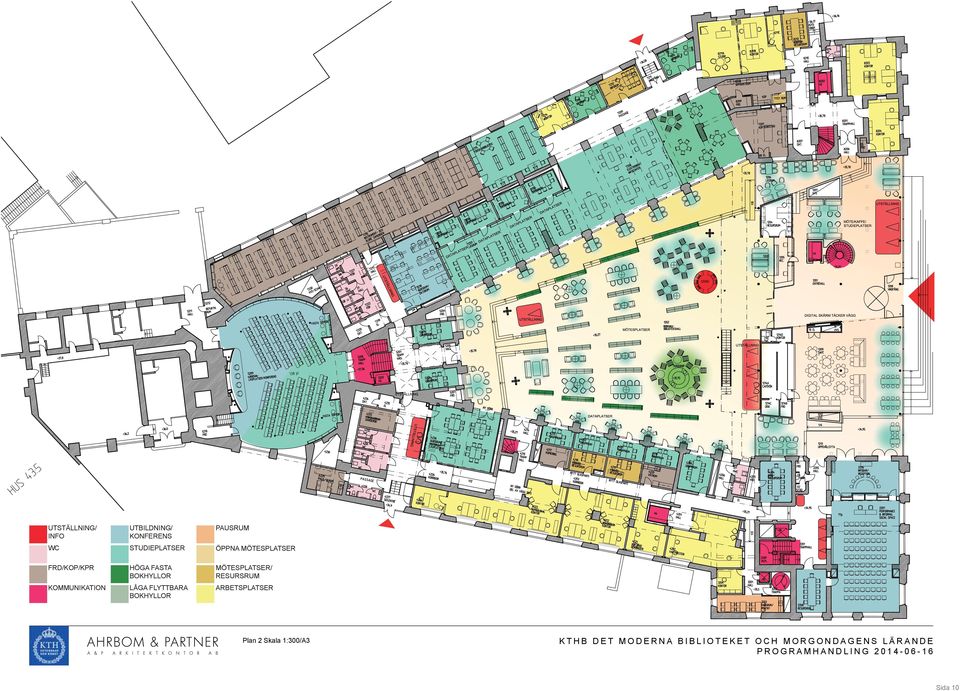

10 UTSTÄLLNING/ INFO UTBILDNING/ KONFERENS PAUSRUM WC STUDIEPLATSER ÖPPNA MÖTESPLATSER FRD/KOP/KPR HÖGA FASTA MÖTESPLATSER/ RESURSRUM KOMMUNIKATION LÅGA FLYTTBARA ARBETSPLATSER Plan 2 Skala 1:300/A3 Sida 10

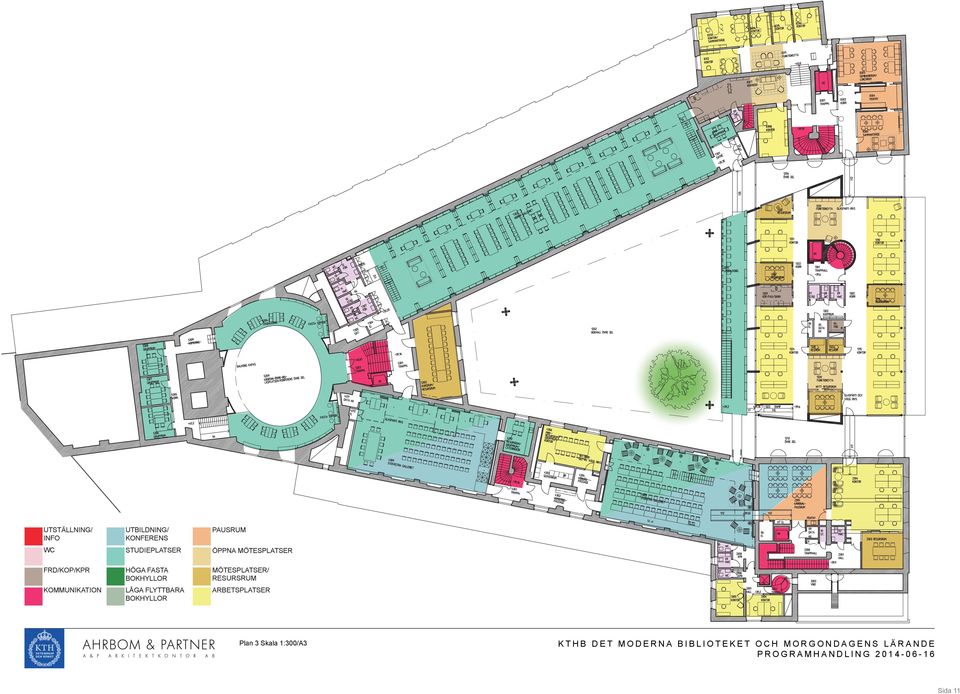

11 UTSTÄLLNING/ INFO UTBILDNING/ KONFERENS PAUSRUM WC STUDIEPLATSER ÖPPNA MÖTESPLATSER FRD/KOP/KPR HÖGA FASTA MÖTESPLATSER/ RESURSRUM KOMMUNIKATION LÅGA FLYTTBARA ARBETSPLATSER Plan 3 Skala 1:300/A3 Sida 11

12 UTSTÄLLNING/ INFO WC UTBILDNING/ KONFERENS STUDIEPLATSER PAUSRUM ÖPPNA MÖTESPLATSER FRD/KOP/KPR KOMMUNIKATION HÖGA FASTA LÅGA FLYTTBARA MÖTESPLATSER/ RESURSRUM ARBETSPLATSER Plan 4 Skala 1:300/A3 Sida 12

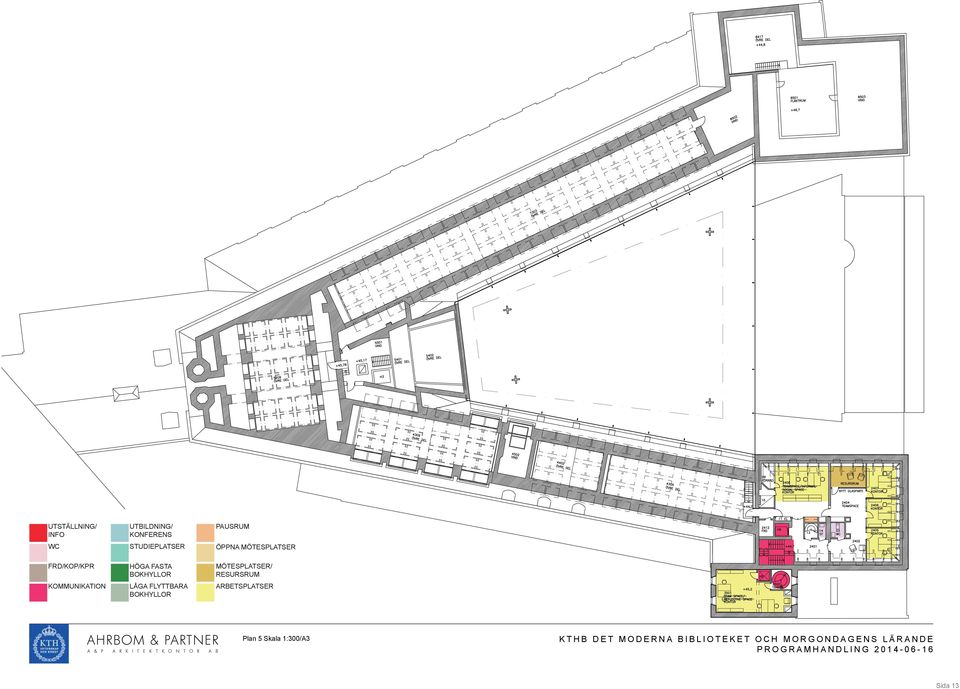

13 UTSTÄLLNING/ INFO WC UTBILDNING/ KONFERENS STUDIEPLATSER PAUSRUM ÖPPNA MÖTESPLATSER FRD/KOP/KPR KOMMUNIKATION HÖGA FASTA LÅGA FLYTTBARA MÖTESPLATSER/ RESURSRUM ARBETSPLATSER Plan 5 Skala 1:300/A3 Sida 13

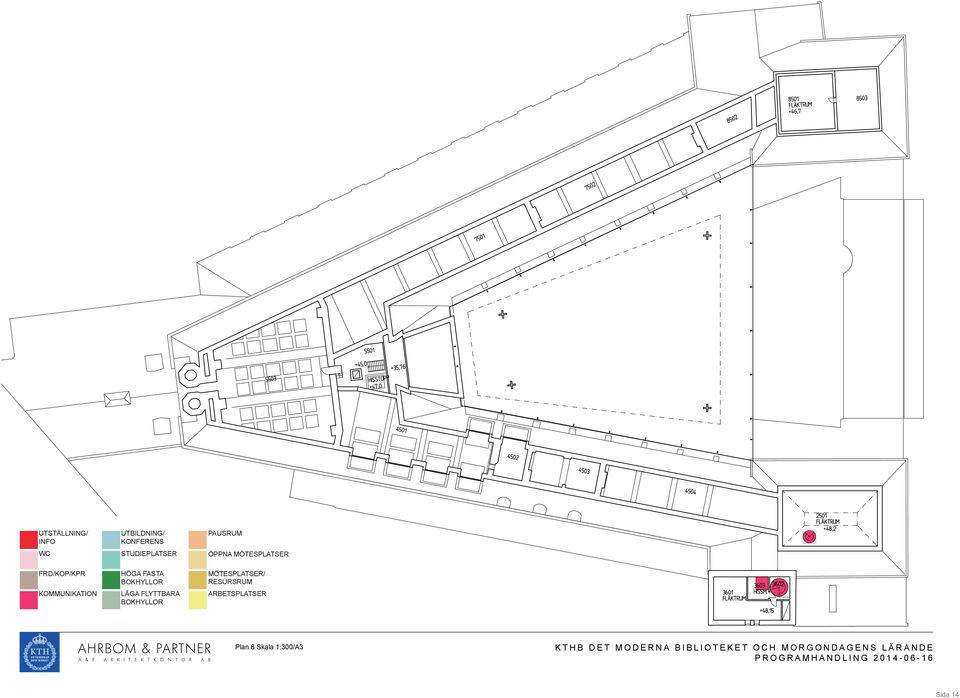

14 UTSTÄLLNING/ INFO WC UTBILDNING/ KONFERENS STUDIEPLATSER PAUSRUM ÖPPNA MÖTESPLATSER FRD/KOP/KPR KOMMUNIKATION HÖGA FASTA LÅGA FLYTTBARA MÖTESPLATSER/ RESURSRUM ARBETSPLATSER Plan 6 Skala 1:300/A3 Sida 14

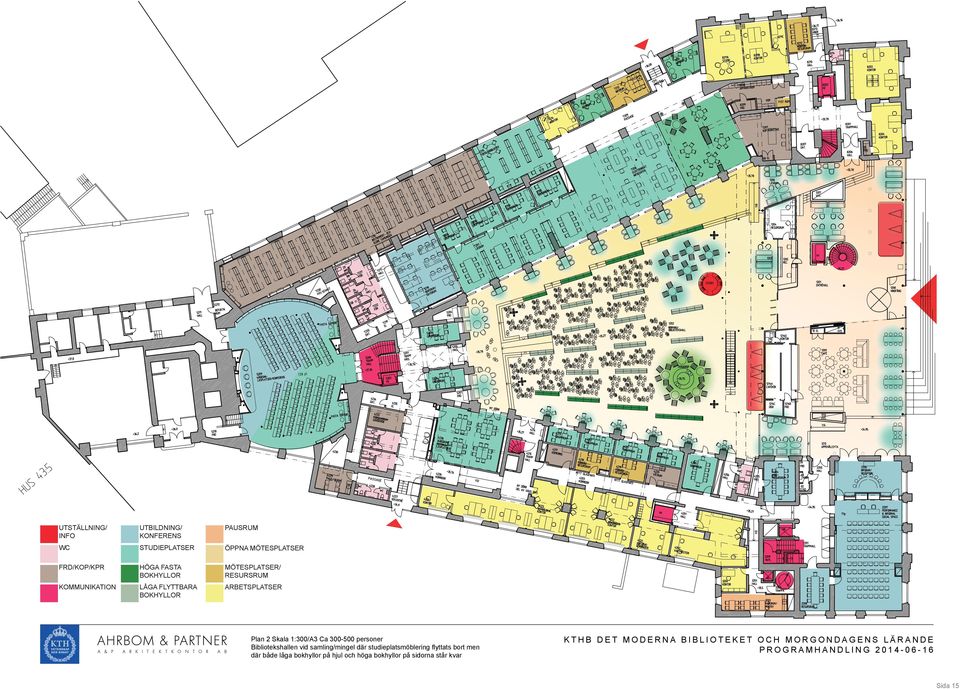

15 UTSTÄLLNING/ INFO UTBILDNING/ KONFERENS PAUSRUM WC STUDIEPLATSER ÖPPNA MÖTESPLATSER FRD/KOP/KPR HÖGA FASTA MÖTESPLATSER/ RESURSRUM KOMMUNIKATION LÅGA FLYTTBARA ARBETSPLATSER Plan 2 Skala 1:300/A3 Ca personer Bibliotekshallen vid samling/mingel där studieplatsmöblering flyttats bort men där både låga bokhyllor på hjul och höga bokhyllor på sidorna står kvar Sida 15

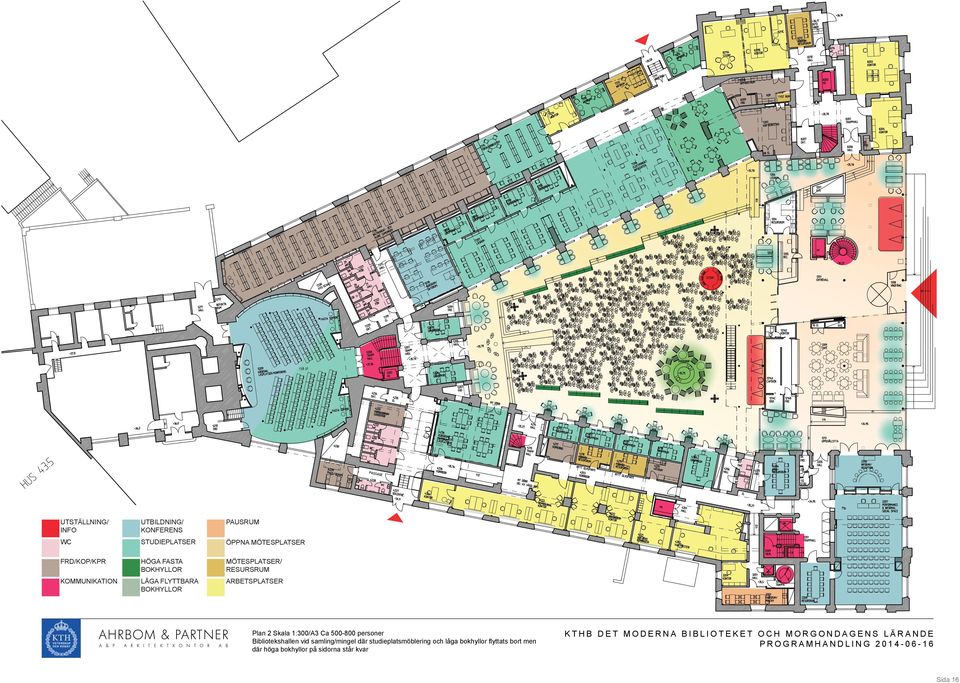

16 UTSTÄLLNING/ INFO UTBILDNING/ KONFERENS PAUSRUM WC STUDIEPLATSER ÖPPNA MÖTESPLATSER FRD/KOP/KPR HÖGA FASTA MÖTESPLATSER/ RESURSRUM KOMMUNIKATION LÅGA FLYTTBARA ARBETSPLATSER Plan 2 Skala 1:300/A3 Ca personer Bibliotekshallen vid samling/mingel där studieplatsmöblering och låga bokhyllor flyttats bort men där höga bokhyllor på sidorna står kvar Sida 16

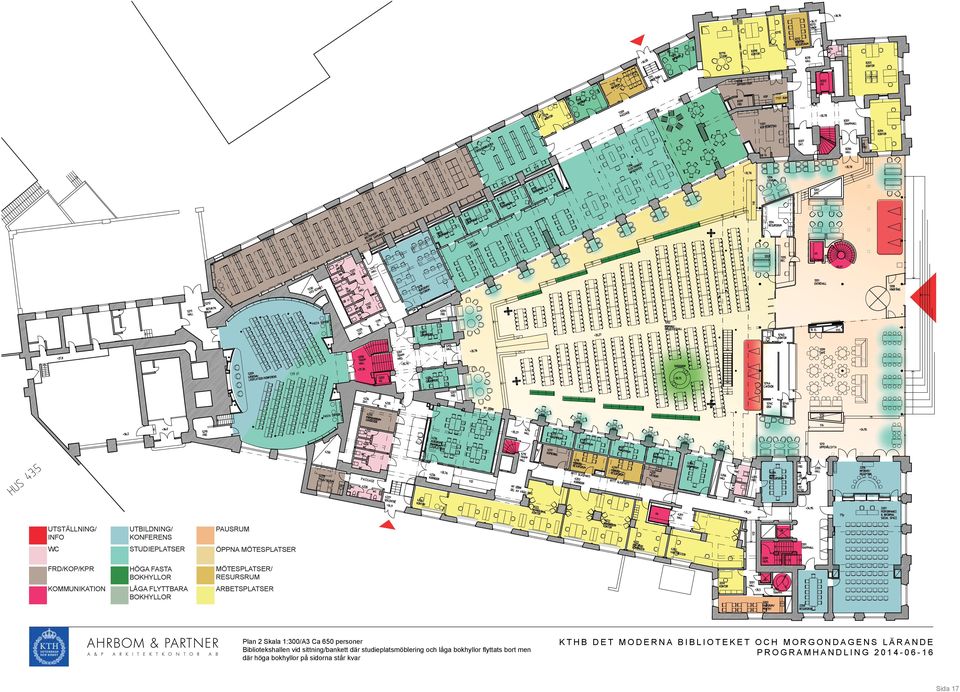

17 UTSTÄLLNING/ INFO UTBILDNING/ KONFERENS PAUSRUM WC STUDIEPLATSER ÖPPNA MÖTESPLATSER FRD/KOP/KPR HÖGA FASTA MÖTESPLATSER/ RESURSRUM KOMMUNIKATION LÅGA FLYTTBARA ARBETSPLATSER Plan 2 Skala 1:300/A3 Ca 650 personer Bibliotekshallen vid sittning/bankett där studieplatsmöblering och låga bokhyllor flyttats bort men där höga bokhyllor på sidorna står kvar Sida 17

18 Ångdomen, alternativ möblering vid konferens/seminarium, ca 200 personer Skala 1:200 Ångdomen, alternativ möblering vid workshop/sittning, ca 130 personer Skala 1:200 Sida 18

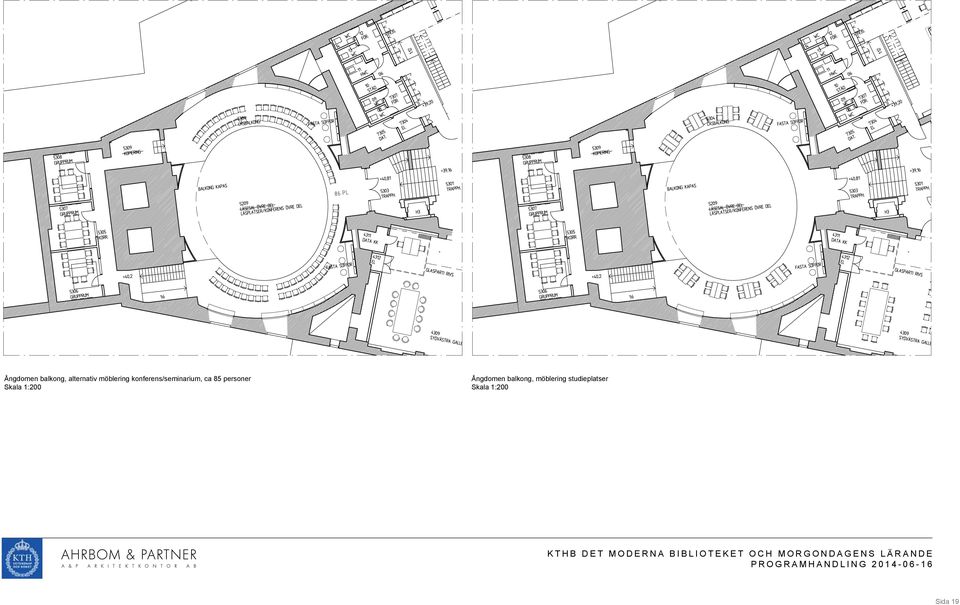

19 Ångdomen balkong, alternativ möblering konferens/seminarium, ca 85 personer Skala 1:200 Ångdomen balkong, möblering studieplatser Skala 1:200 Sida 19

20 BIBLIOTEKSHALLEN terass huvudentré väggyta med exponering/digital skärm utställningsyta höga bokhyllor låga bokhyllor golvarmaturer Sektion genom entré och bibliotekshallen Skala 1:150 Sida 20

21 BIBLIOTEKSHALLEN OCH ÅNGDOMEN balkong kapas höga bokhyllor Sektion genom bibliotekshallen Skala 1:150 låga bokhyllor huvudentré golvarmaturer utställningsyta entré Ångdomen Sektion genom ångdomen Skala 1:150 Sida 21

22 GOLVARMATURER VID STUDIEPLATSER eluttag Sida Elevation Elevation bord i två delar anpassas/utformas efter golvarmatur Plan Plan eluttag Då flera bokhyllor med bokhyllebelysning tas bort i bokhallen behöver allmän- och punktbelysning kompletteras. Detta gör vi genom att utforma golvarmaturer som fördelas jämnt över golvytan. Studieplatser centreras kring och vid dessa golvarmaturer som förankras i golv. Publika eluttag integreras under och över bordsytan i armaturens pelare. Vy golvarmatur integrerad i bord Sida 22

23 UTSTÄLLNINGAR integrerad belysning monter/titt skåp monter/titt skåp Elevation utställningsytor förvaring/sittmodul Sida Plan triangulära utställningsstrukturer Utställningskoncept som markerar utställningens utbredning och var den äger rum i de olika rummen. Material/matta som anger utställningens yta följer med upp i kulör- och materialval och bildar triangulära strukturer. Dessa bildar rumsligheter och utställningsmöjligheter för såväl texter/ planscher som digitala skärmar, andra digitala former/objekt och montrar/ tittskåp. Sittplatser och förvaringsmöjligheter integreras i konceptet. utställningsgrund material/matta Vy utställningsform Sida 23
