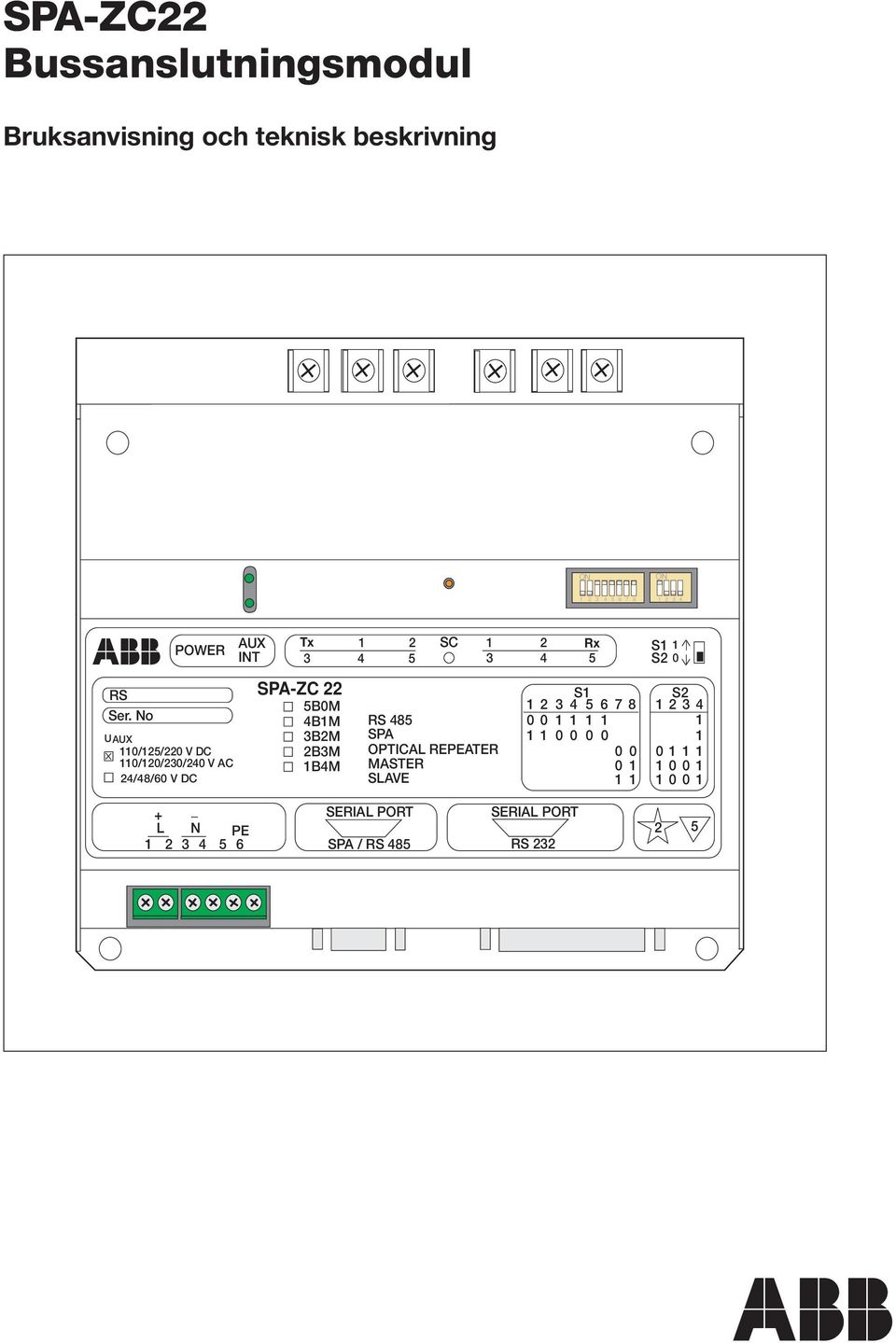

1 SPA-ZC Bussanslutningsmodul Bruksanvisning och teknisk beskrivning ON ON RS Ser. No POWER UAUX 0//0 V DC 0/0/30/40 V AC 4/48/60 V DC AUX INT Tx 3 4 SPA-ZC B0M 4BM 3BM B3M B4M SC RS 48 SPA OPTICAL REPEATER MASTER SLAVE Rx 3 4 S S S 0 S _ L N PE SERIAL PORT SPA / RS 48 SERIAL PORT RS 3

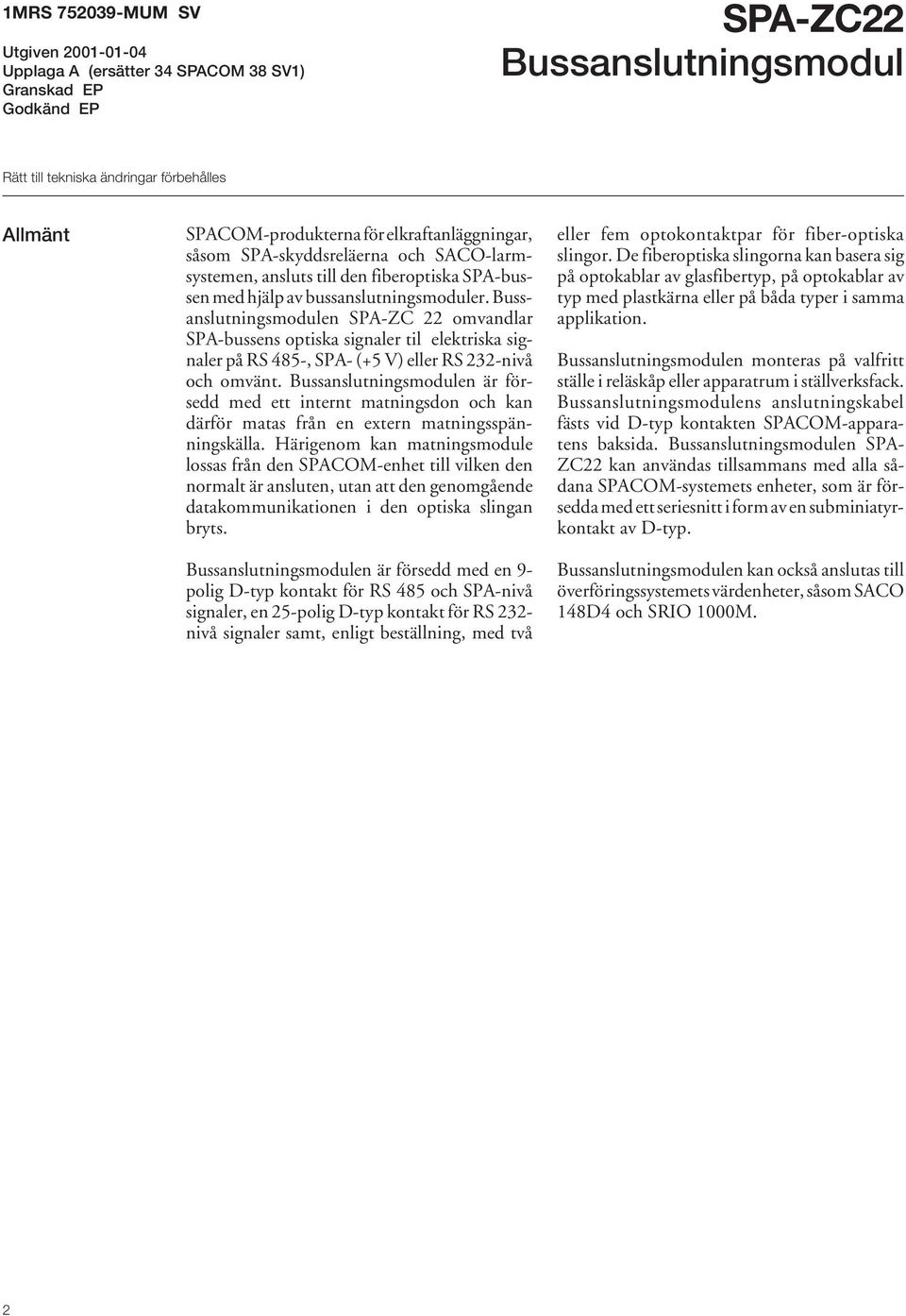

2 MRS 7039-MUM SV Utgiven Upplaga A (ersätter 34 SPACOM 38 SV) Granskad EP Godkänd EP SPA-ZC Bussanslutningsmodul Rätt till tekniska ändringar förbehålles Allmänt SPACOM-produkterna för elkraftanläggningar, såsom SPA-skyddsreläerna och SACO-larmsystemen, ansluts till den fiberoptiska SPA-bussen med hjälp av bussanslutningsmoduler. Bussanslutningsmodulen SPA-ZC omvandlar SPA-bussens optiska signaler til elektriska signaler på RS 48-, SPA- (+ V) eller RS 3-nivå och omvänt. Bussanslutningsmodulen är försedd med ett internt matningsdon och kan därför matas från en extern matningsspänningskälla. Härigenom kan matningsmodule lossas från den SPACOM-enhet till vilken den normalt är ansluten, utan att den genomgående datakommunikationen i den optiska slingan bryts. Bussanslutningsmodulen är försedd med en 9- polig D-typ kontakt för RS 48 och SPA-nivå signaler, en -polig D-typ kontakt för RS 3- nivå signaler samt, enligt beställning, med två eller fem optokontaktpar för fiber-optiska slingor. De fiberoptiska slingorna kan basera sig på optokablar av glasfibertyp, på optokablar av typ med plastkärna eller på båda typer i samma applikation. Bussanslutningsmodulen monteras på valfritt ställe i reläskåp eller apparatrum i ställverksfack. Bussanslutningsmodulens anslutningskabel fästs vid D-typ kontakten SPACOM-apparatens baksida. Bussanslutningsmodulen SPA- ZC kan användas tillsammans med alla sådana SPACOM-systemets enheter, som är försedda med ett seriesnitt i form av en subminiatyrkontakt av D-typ. Bussanslutningsmodulen kan också anslutas till överföringssystemets värdenheter, såsom SACO 48D4 och SRIO 000M.

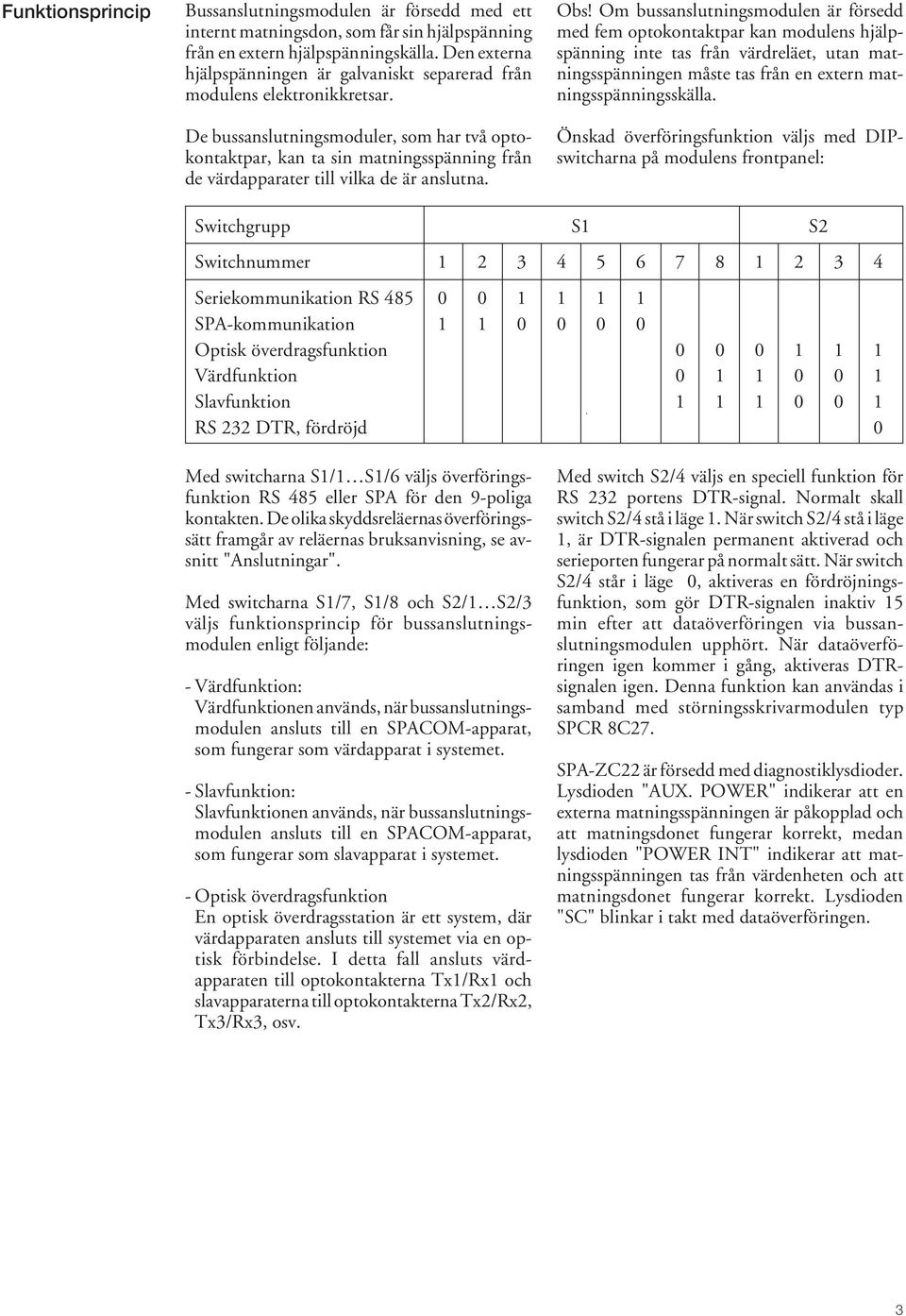

3 Funktionsprincip Bussanslutningsmodulen är försedd med ett internt matningsdon, som får sin hjälpspänning från en extern hjälpspänningskälla. Den externa hjälpspänningen är galvaniskt separerad från modulens elektronikkretsar. De bussanslutningsmoduler, som har två optokontaktpar, kan ta sin matningsspänning från de värdapparater till vilka de är anslutna. Obs! Om bussanslutningsmodulen är försedd med fem optokontaktpar kan modulens hjälpspänning inte tas från värdreläet, utan matningsspänningen måste tas från en extern matningsspänningsskälla. Önskad överföringsfunktion väljs med DIPswitcharna på modulens frontpanel: Switchgrupp S S Switchnummer Seriekommunikation RS SPA-kommunikation Optisk överdragsfunktion Värdfunktion Slavfunktion 0 0 RS 3 DTR, fördröjd 0 Med switcharna S/ S/6 väljs överföringsfunktion RS 48 eller SPA för den 9-poliga kontakten. De olika skyddsreläernas överföringssätt framgår av reläernas bruksanvisning, se avsnitt "Anslutningar". Med switcharna S/7, S/8 och S/ S/3 väljs funktionsprincip för bussanslutningsmodulen enligt följande: - Värdfunktion: Värdfunktionen används, när bussanslutningsmodulen ansluts till en SPACOM-apparat, som fungerar som värdapparat i systemet. - Slavfunktion: Slavfunktionen används, när bussanslutningsmodulen ansluts till en SPACOM-apparat, som fungerar som slavapparat i systemet. - Optisk överdragsfunktion En optisk överdragsstation är ett system, där värdapparaten ansluts till systemet via en optisk förbindelse. I detta fall ansluts värdapparaten till optokontakterna Tx/Rx och slavapparaterna till optokontakterna Tx/Rx, Tx3/Rx3, osv. Med switch S/4 väljs en speciell funktion för RS 3 portens DTR-signal. Normalt skall switch S/4 stå i läge. När switch S/4 stå i läge, är DTR-signalen permanent aktiverad och serieporten fungerar på normalt sätt. När switch S/4 står i läge 0, aktiveras en fördröjningsfunktion, som gör DTR-signalen inaktiv min efter att dataöverföringen via bussanslutningsmodulen upphört. När dataöverföringen igen kommer i gång, aktiveras DTRsignalen igen. Denna funktion kan användas i samband med störningsskrivarmodulen typ SPCR 8C7. SPA-ZC är försedd med diagnostiklysdioder. Lysdioden "AUX. POWER" indikerar att en externa matningsspänningen är påkopplad och att matningsdonet fungerar korrekt, medan lysdioden "POWER INT" indikerar att matningsspänningen tas från värdenheten och att matningsdonet fungerar korrekt. Lysdioden "SC" blinkar i takt med dataöverföringen. 3

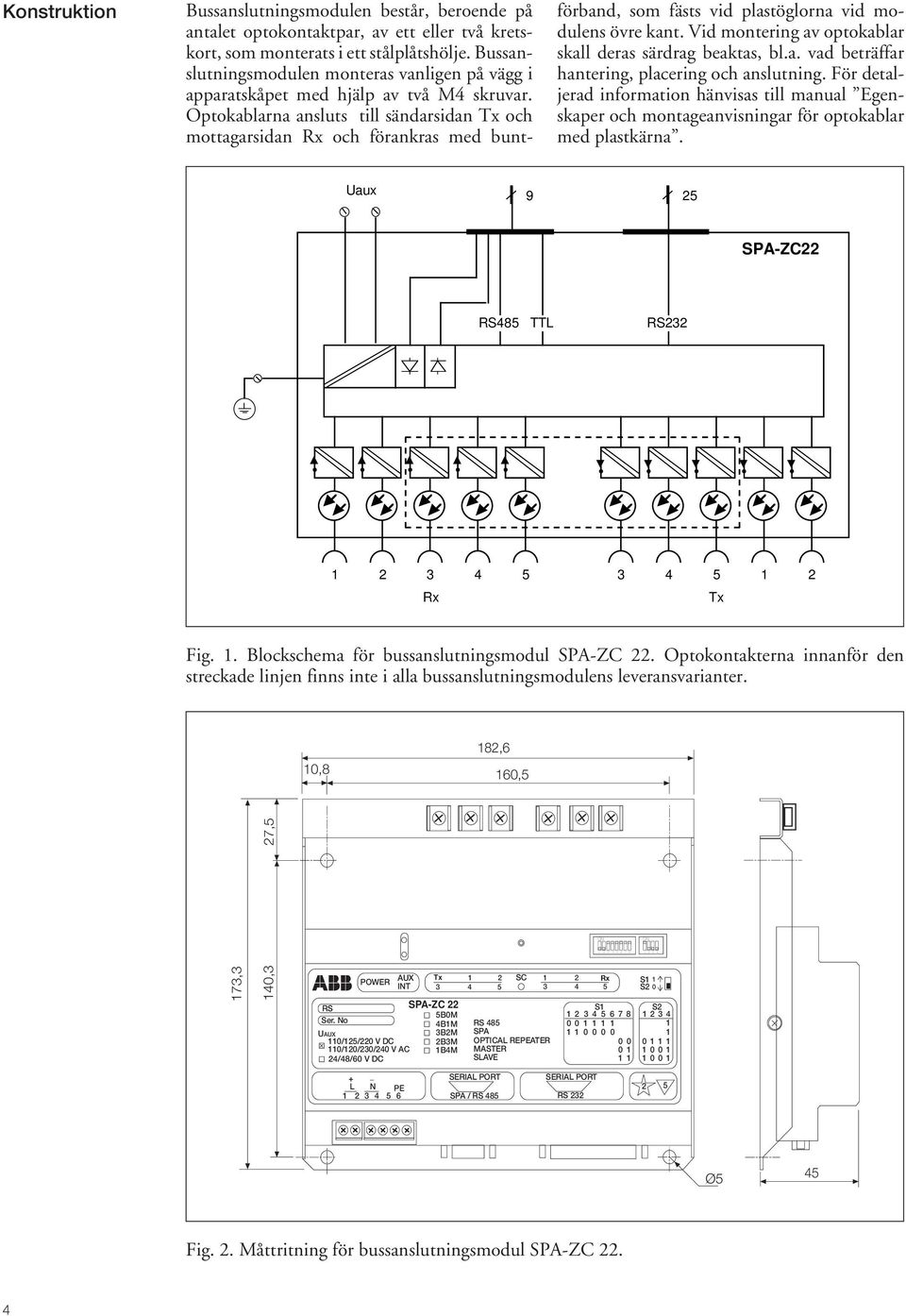

4 Konstruktion Bussanslutningsmodulen består, beroende på antalet optokontaktpar, av ett eller två kretskort, som monterats i ett stålplåtshölje. Bussanslutningsmodulen monteras vanligen på vägg i apparatskåpet med hjälp av två M4 skruvar. Optokablarna ansluts till sändarsidan Tx och mottagarsidan Rx och förankras med buntförband, som fästs vid plastöglorna vid modulens övre kant. Vid montering av optokablar skall deras särdrag beaktas, bl.a. vad beträffar hantering, placering och anslutning. För detaljerad information hänvisas till manual Egenskaper och montageanvisningar för optokablar med plastkärna. Uaux 9 SPA-ZC RS48 TTL RS Rx Tx Fig.. Blockschema för bussanslutningsmodul SPA-ZC. Optokontakterna innanför den streckade linjen finns inte i alla bussanslutningsmodulens leveransvarianter. 0,8 8,6 60, ON ON ,3 40,3 7, POWER AUX INT RS SPA-ZC B0M Ser. No 4BM UAUX 3BM 0//0 V DC B3M 0/0/30/40 V AC B4M 4/48/60 V DC Tx 3 4 SC RS 48 SPA OPTICAL REPEATER MASTER SLAVE Rx 3 4 S S S 0 S _ L N PE SERIAL PORT SPA / RS 48 SERIAL PORT RS 3 Ø 4 Fig.. Måttritning för bussanslutningsmodul SPA-ZC. 4

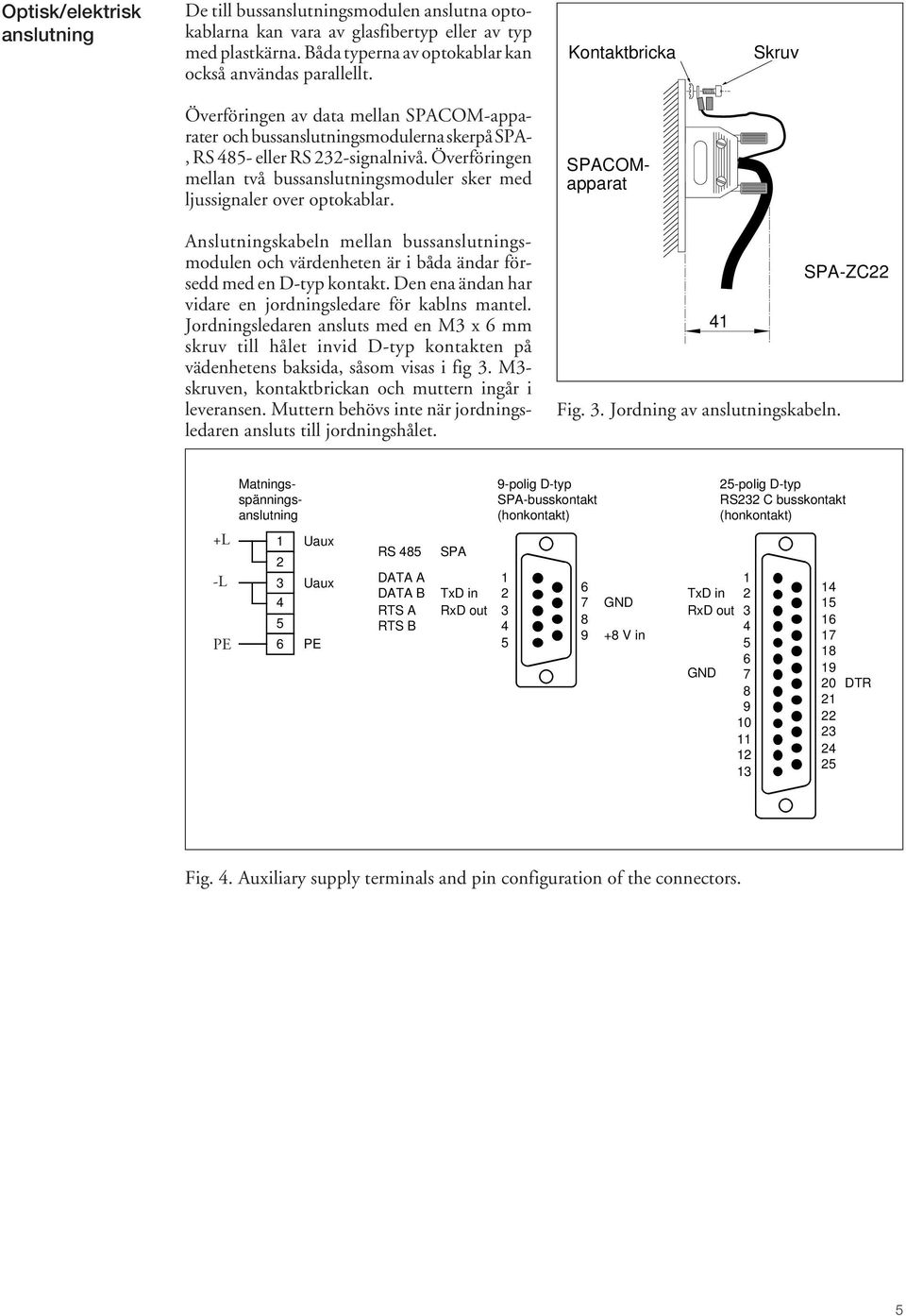

5 Optisk/elektrisk anslutning De till bussanslutningsmodulen anslutna optokablarna kan vara av glasfibertyp eller av typ med plastkärna. Båda typerna av optokablar kan också användas parallellt. Kontaktbricka Skruv Överföringen av data mellan SPACOM-apparater och bussanslutningsmodulerna skerpå SPA-, RS 48- eller RS 3-signalnivå. Överföringen mellan två bussanslutningsmoduler sker med ljussignaler over optokablar. SPACOMapparat Anslutningskabeln mellan bussanslutningsmodulen och värdenheten är i båda ändar försedd med en D-typ kontakt. Den ena ändan har vidare en jordningsledare för kablns mantel. Jordningsledaren ansluts med en M3 x 6 mm skruv till hålet invid D-typ kontakten på vädenhetens baksida, såsom visas i fig 3. M3- skruven, kontaktbrickan och muttern ingår i leveransen. Muttern behövs inte när jordningsledaren ansluts till jordningshålet. 4 Fig. 3. Jordning av anslutningskabeln. SPA-ZC +L -L PE Matningsspänningsanslutning Uaux 3 Uaux 4 6 PE RS 48 DATA A DATA B RTS A RTS B SPA TxD in RxD out 9-polig D-typ SPA-busskontakt (honkontakt) GND +8 V in -polig D-typ RS3 C busskontakt (honkontakt) TxD in RxD out GND DTR Fig. 4. Auxiliary supply terminals and pin configuration of the connectors.

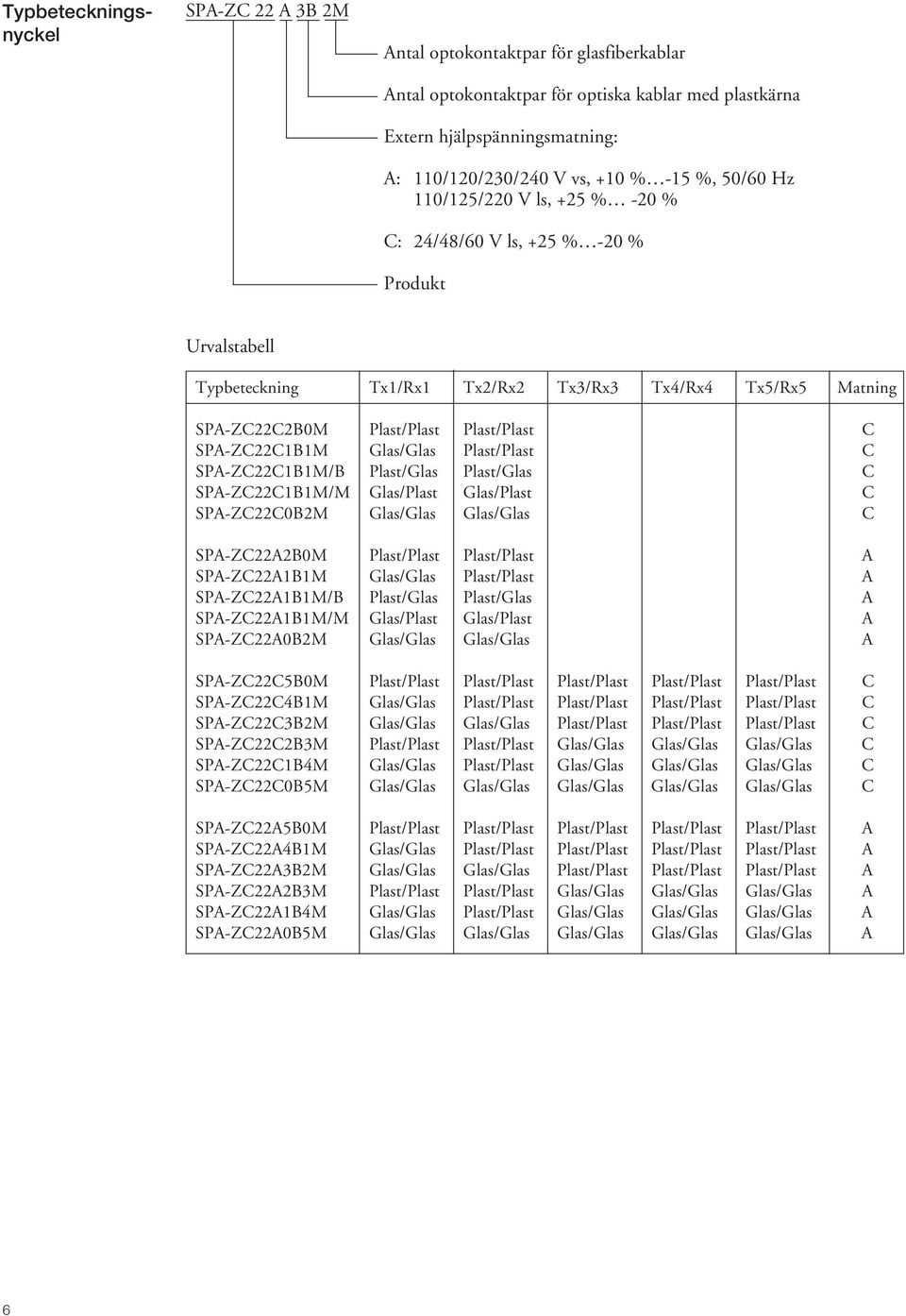

6 Typbeteckningsnyckel SPA-ZC A 3B M Antal optokontaktpar för glasfiberkablar Antal optokontaktpar för optiska kablar med plastkärna Extern hjälpspänningsmatning: A: 0/0/30/40 V vs, +0 % - %, 0/60 Hz 0//0 V ls, + % -0 % C: 4/48/60 V ls, + % -0 % Produkt Urvalstabell Typbeteckning Tx/Rx Tx/Rx Tx3/Rx3 Tx4/Rx4 Tx/Rx Matning SPA-ZCCB0M Plast/Plast Plast/Plast C SPA-ZCCBM Glas/Glas Plast/Plast C SPA-ZCCBM/B Plast/Glas Plast/Glas C SPA-ZCCBM/M Glas/Plast Glas/Plast C SPA-ZCC0BM Glas/Glas Glas/Glas C SPA-ZCAB0M Plast/Plast Plast/Plast A SPA-ZCABM Glas/Glas Plast/Plast A SPA-ZCABM/B Plast/Glas Plast/Glas A SPA-ZCABM/M Glas/Plast Glas/Plast A SPA-ZCA0BM Glas/Glas Glas/Glas A SPA-ZCCB0M Plast/Plast Plast/Plast Plast/Plast Plast/Plast Plast/Plast C SPA-ZCC4BM Glas/Glas Plast/Plast Plast/Plast Plast/Plast Plast/Plast C SPA-ZCC3BM Glas/Glas Glas/Glas Plast/Plast Plast/Plast Plast/Plast C SPA-ZCCB3M Plast/Plast Plast/Plast Glas/Glas Glas/Glas Glas/Glas C SPA-ZCCB4M Glas/Glas Plast/Plast Glas/Glas Glas/Glas Glas/Glas C SPA-ZCC0BM Glas/Glas Glas/Glas Glas/Glas Glas/Glas Glas/Glas C SPA-ZCAB0M Plast/Plast Plast/Plast Plast/Plast Plast/Plast Plast/Plast A SPA-ZCA4BM Glas/Glas Plast/Plast Plast/Plast Plast/Plast Plast/Plast A SPA-ZCA3BM Glas/Glas Glas/Glas Plast/Plast Plast/Plast Plast/Plast A SPA-ZCAB3M Plast/Plast Plast/Plast Glas/Glas Glas/Glas Glas/Glas A SPA-ZCAB4M Glas/Glas Plast/Plast Glas/Glas Glas/Glas Glas/Glas A SPA-ZCA0BM Glas/Glas Glas/Glas Glas/Glas Glas/Glas Glas/Glas A 6

7 7

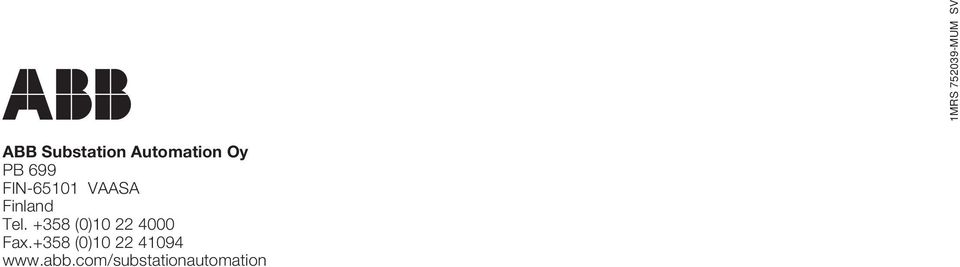

8 ABB Substation Automation Oy PB 699 FIN-60 VAASA Finland Tel. +38 (0) Fax.+38 (0) MRS 7039-MUM SV
