1 MOS SE RCU MONTERINGS- OCH SKÖTSELANVISNING RCU 10 / 20 För FIGHTER 360P / 113X / 123X / 1250 / 1320 / 1330 LEK

2

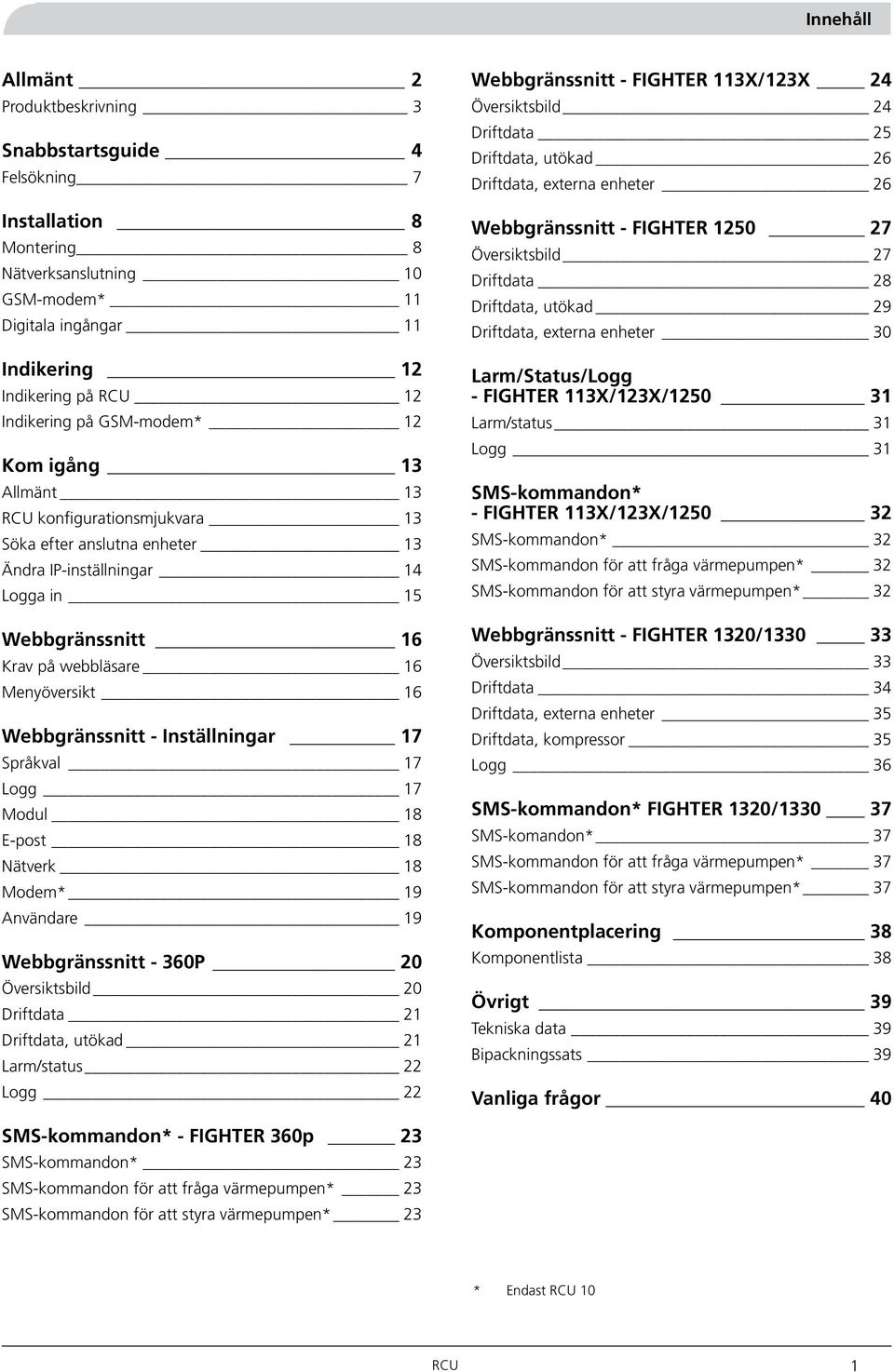

3 Innehåll Allmänt 2 Produktbeskrivning 3 Snabbstartsguide 4 Felsökning 7 Installation 8 Montering 8 Nätverksanslutning 10 GSM-modem* 11 Digitala ingångar 11 Indikering 12 Indikering på RCU 12 Indikering på GSM-modem* 12 Kom igång 13 Allmänt 13 RCU konfigurationsmjukvara 13 Söka efter anslutna enheter 13 Ändra IP-inställningar 14 Logga in 15 Webbgränssnitt 16 Krav på webbläsare 16 Menyöversikt 16 Webbgränssnitt - Inställningar 17 Språkval 17 Logg 17 Modul 18 E-post 18 Nätverk 18 Modem* 19 Användare 19 Webbgränssnitt - 360P 20 Översiktsbild 20 Driftdata 21 Driftdata, utökad 21 Larm/status 22 Logg 22 Webbgränssnitt - FIGHTER 113X/123X 24 Översiktsbild 24 Driftdata 25 Driftdata, utökad 26 Driftdata, externa enheter 26 Webbgränssnitt - FIGHTER Översiktsbild 27 Driftdata 28 Driftdata, utökad 29 Driftdata, externa enheter 30 Larm/Status/Logg - FIGHTER 113X/123X/ Larm/status 31 Logg 31 SMS-kommandon* - FIGHTER 113X/123X/ SMS-kommandon* 32 SMS-kommandon för att fråga värmepumpen* 32 SMS-kommandon för att styra värmepumpen* 32 Webbgränssnitt - FIGHTER 1320/ Översiktsbild 33 Driftdata 34 Driftdata, externa enheter 35 Driftdata, kompressor 35 Logg 36 SMS-kommandon* FIGHTER 1320/ SMS-komandon* 37 SMS-kommandon för att fråga värmepumpen* 37 SMS-kommandon för att styra värmepumpen* 37 Komponentplacering 38 Komponentlista 38 Övrigt 39 Tekniska data 39 Bipackningssats 39 Vanliga frågor 40 SMS-kommandon* - FIGHTER 360p 23 SMS-kommandon* 23 SMS-kommandon för att fråga värmepumpen* 23 SMS-kommandon för att styra värmepumpen* 23 * Endast RCU 10 RCU 1

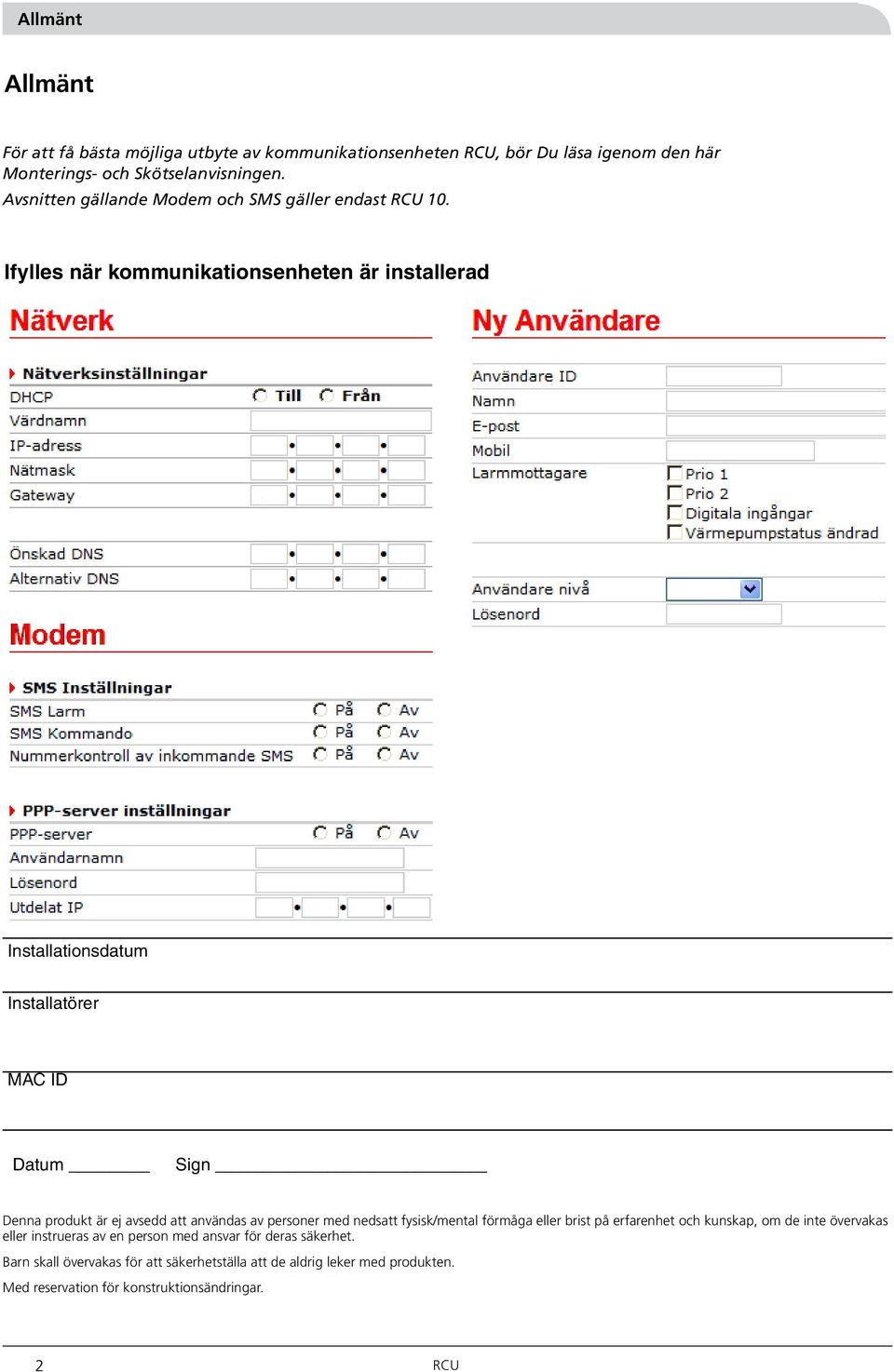

4 Allmänt Allmänt För att få bästa möjliga utbyte av kommunikationsenheten RCU, bör Du läsa igenom den här Monterings- och Skötselanvisningen. Avsnitten gällande Modem och SMS gäller endast RCU 10. Ifylles när kommunikationsenheten är installerad Installationsdatum Installatörer MAC ID Datum Sign Denna produkt är ej avsedd att användas av personer med nedsatt fysisk/mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller instrueras av en person med ansvar för deras säkerhet. Barn skall övervakas för att säkerhetställa att de aldrig leker med produkten. Med reservation för konstruktionsändringar. 2 RCU

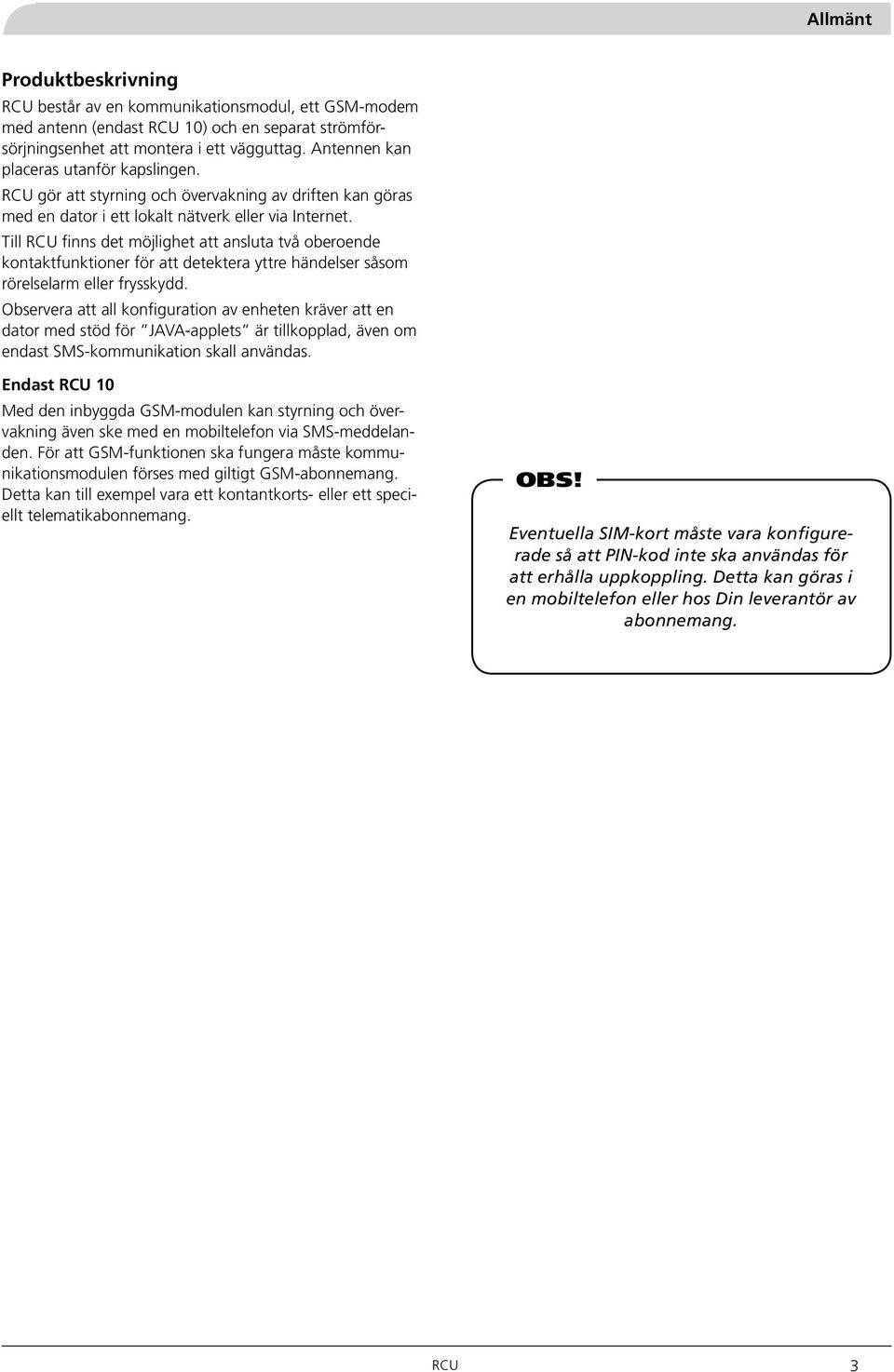

5 Allmänt Produktbeskrivning RCU består av en kommunikationsmodul, ett GSM-modem med antenn (endast RCU 10) och en separat strömförsörjningsenhet att montera i ett vägguttag. Antennen kan placeras utanför kapslingen. RCU gör att styrning och övervakning av driften kan göras med en dator i ett lokalt nätverk eller via Internet. Till RCU finns det möjlighet att ansluta två oberoende kontaktfunktioner för att detektera yttre händelser såsom rörelselarm eller frysskydd. Observera att all konfiguration av enheten kräver att en dator med stöd för JAVA-applets är tillkopplad, även om endast SMS-kommunikation skall användas. Endast RCU 10 Med den inbyggda GSM-modulen kan styrning och övervakning även ske med en mobiltelefon via SMS-meddelanden. För att GSM-funktionen ska fungera måste kommunikationsmodulen förses med giltigt GSM-abonnemang. Detta kan till exempel vara ett kontantkorts- eller ett speciellt telematikabonnemang. Eventuella SIM-kort måste vara konfigurerade så att PIN-kod inte ska användas för att erhålla uppkoppling. Detta kan göras i en mobiltelefon eller hos Din leverantör av abonnemang. RCU 3

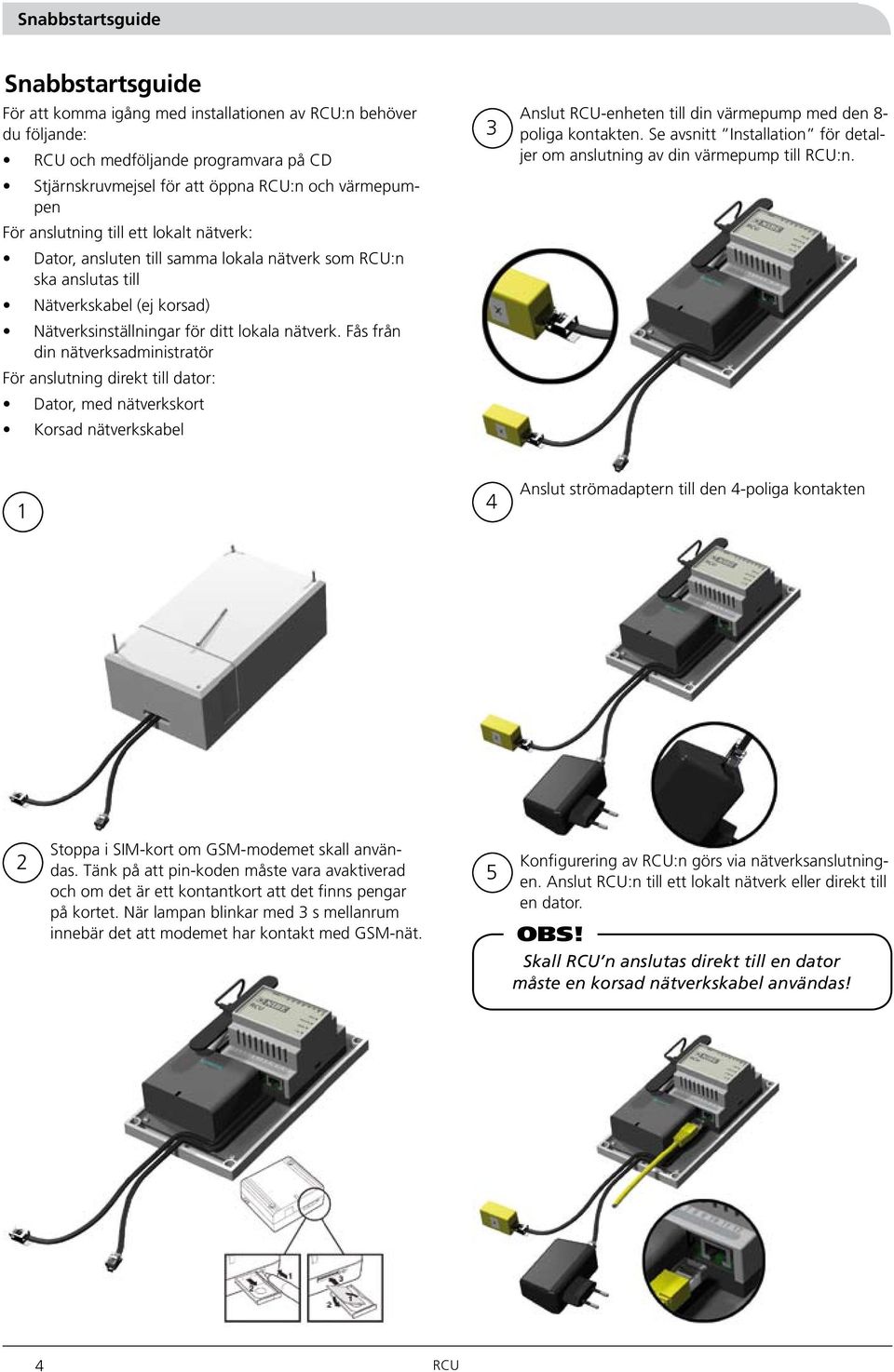

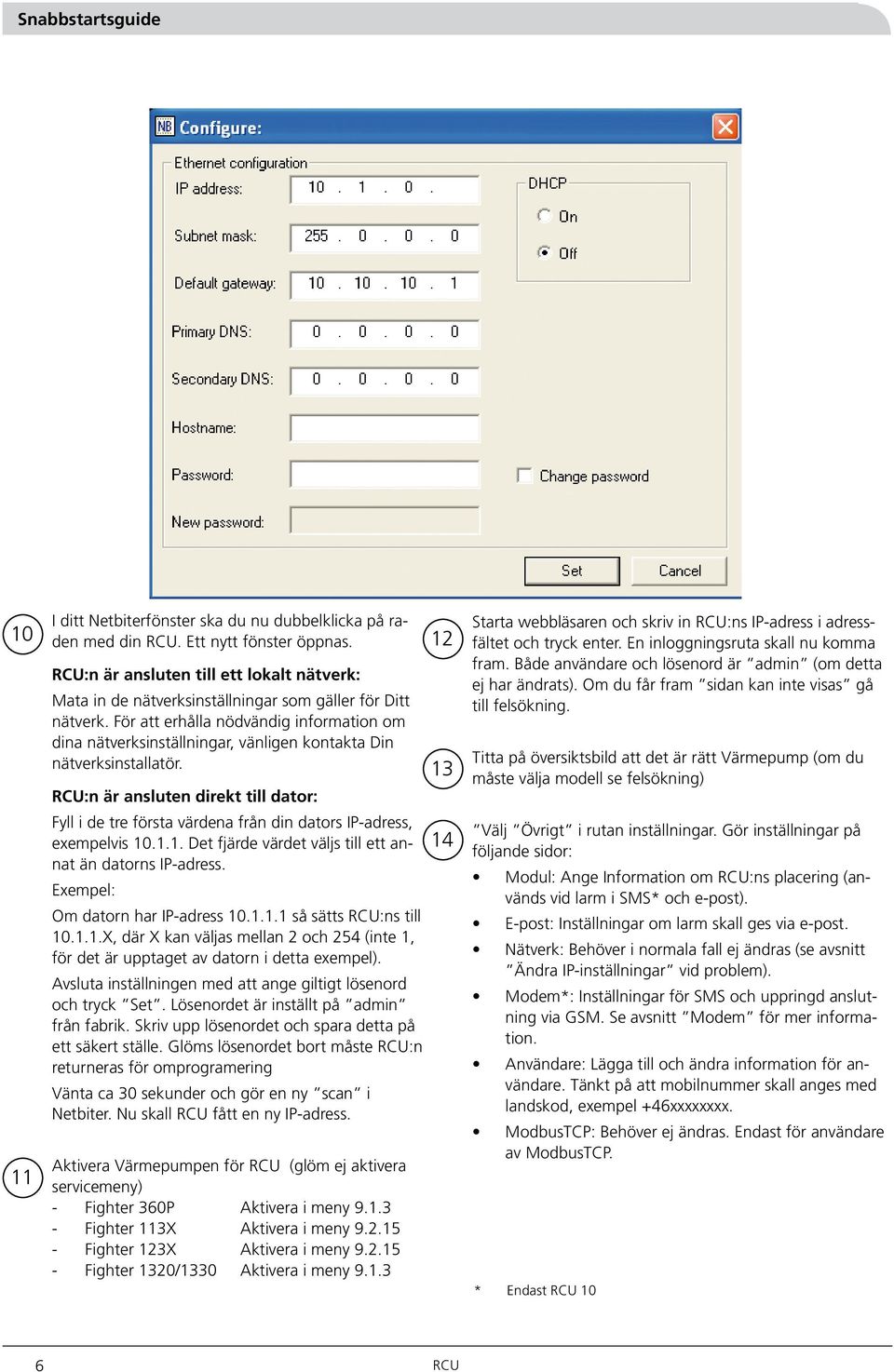

6 Snabbstartsguide Snabbstartsguide För att komma igång med installationen av RCU:n behöver du följande: RCU och medföljande programvara på CD Stjärnskruvmejsel för att öppna RCU:n och värmepumpen För anslutning till ett lokalt nätverk: Dator, ansluten till samma lokala nätverk som RCU:n ska anslutas till Nätverkskabel (ej korsad) Nätverksinställningar för ditt lokala nätverk. Fås från din nätverksadministratör För anslutning direkt till dator: Dator, med nätverkskort Korsad nätverkskabel 3 Anslut RCU-enheten till din värmepump med den 8- poliga kontakten. Se avsnitt Installation för detaljer om anslutning av din värmepump till RCU:n. 1 4 Anslut strömadaptern till den 4-poliga kontakten 2 Stoppa i SIM-kort om GSM-modemet skall användas. Tänk på att pin-koden måste vara avaktiverad och om det är ett kontantkort att det finns pengar på kortet. När lampan blinkar med 3 s mellanrum innebär det att modemet har kontakt med GSM-nät. 5 Konfigurering av RCU:n görs via nätverksanslutningen. Anslut RCU:n till ett lokalt nätverk eller direkt till en dator. Skall RCU n anslutas direkt till en dator måste en korsad nätverkskabel användas! 4 RCU

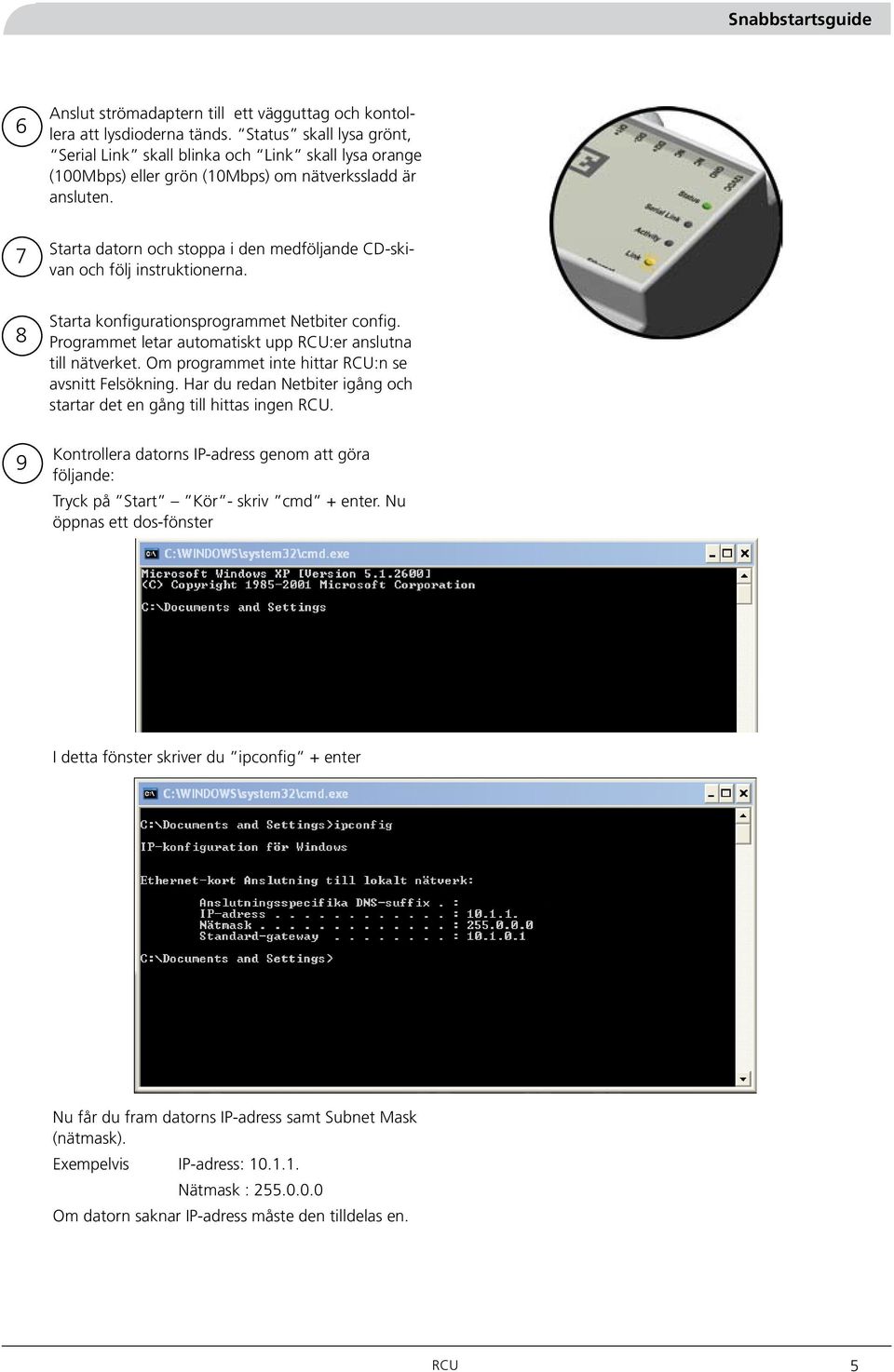

7 Snabbstartsguide 6 Anslut strömadaptern till ett vägguttag och kontollera att lysdioderna tänds. Status skall lysa grönt, Serial Link skall blinka och Link skall lysa orange (100Mbps) eller grön (10Mbps) om nätverkssladd är ansluten. 7 Starta datorn och stoppa i den medföljande CD-skivan och följ instruktionerna. 8 Starta konfigurationsprogrammet Netbiter config. Programmet letar automatiskt upp RCU:er anslutna till nätverket. Om programmet inte hittar RCU:n se avsnitt Felsökning. Har du redan Netbiter igång och startar det en gång till hittas ingen RCU. 9 Kontrollera datorns IP-adress genom att göra följande: Tryck på Start Kör - skriv cmd + enter. Nu öppnas ett dos-fönster I detta fönster skriver du ipconfig + enter Nu får du fram datorns IP-adress samt Subnet Mask (nätmask). Exempelvis IP-adress: Nätmask : Om datorn saknar IP-adress måste den tilldelas en. RCU 5

8 Snabbstartsguide I ditt Netbiterfönster ska du nu dubbelklicka på raden med din RCU. Ett nytt fönster öppnas. RCU:n är ansluten till ett lokalt nätverk: Mata in de nätverksinställningar som gäller för Ditt nätverk. För att erhålla nödvändig information om dina nätverksinställningar, vänligen kontakta Din nätverksinstallatör. RCU:n är ansluten direkt till dator: Fyll i de tre första värdena från din dators IP-adress, exempelvis Det fjärde värdet väljs till ett annat än datorns IP-adress. Exempel: Om datorn har IP-adress så sätts RCU:ns till X, där X kan väljas mellan 2 och 254 (inte 1, för det är upptaget av datorn i detta exempel). Avsluta inställningen med att ange giltigt lösenord och tryck Set. Lösenordet är inställt på admin från fabrik. Skriv upp lösenordet och spara detta på ett säkert ställe. Glöms lösenordet bort måste RCU:n returneras för omprogramering Vänta ca 30 sekunder och gör en ny scan i Netbiter. Nu skall RCU fått en ny IP-adress. Aktivera Värmepumpen för RCU (glöm ej aktivera servicemeny) - Fighter 360P Aktivera i meny Fighter 113X Aktivera i meny Fighter 123X Aktivera i meny Fighter 1320/1330 Aktivera i meny Starta webbläsaren och skriv in RCU:ns IP-adress i adressfältet och tryck enter. En inloggningsruta skall nu komma fram. Både användare och lösenord är admin (om detta ej har ändrats). Om du får fram sidan kan inte visas gå till felsökning. Titta på översiktsbild att det är rätt Värmepump (om du måste välja modell se felsökning) Välj Övrigt i rutan inställningar. Gör inställningar på följande sidor: Modul: Ange Information om RCU:ns placering (används vid larm i SMS* och e-post). E-post: Inställningar om larm skall ges via e-post. Nätverk: Behöver i normala fall ej ändras (se avsnitt Ändra IP-inställningar vid problem). Modem*: Inställningar för SMS och uppringd anslutning via GSM. Se avsnitt Modem för mer information. Användare: Lägga till och ändra information för användare. Tänkt på att mobilnummer skall anges med landskod, exempel +46xxxxxxxx. ModbusTCP: Behöver ej ändras. Endast för användare av ModbusTCP. * Endast RCU 10 6 RCU

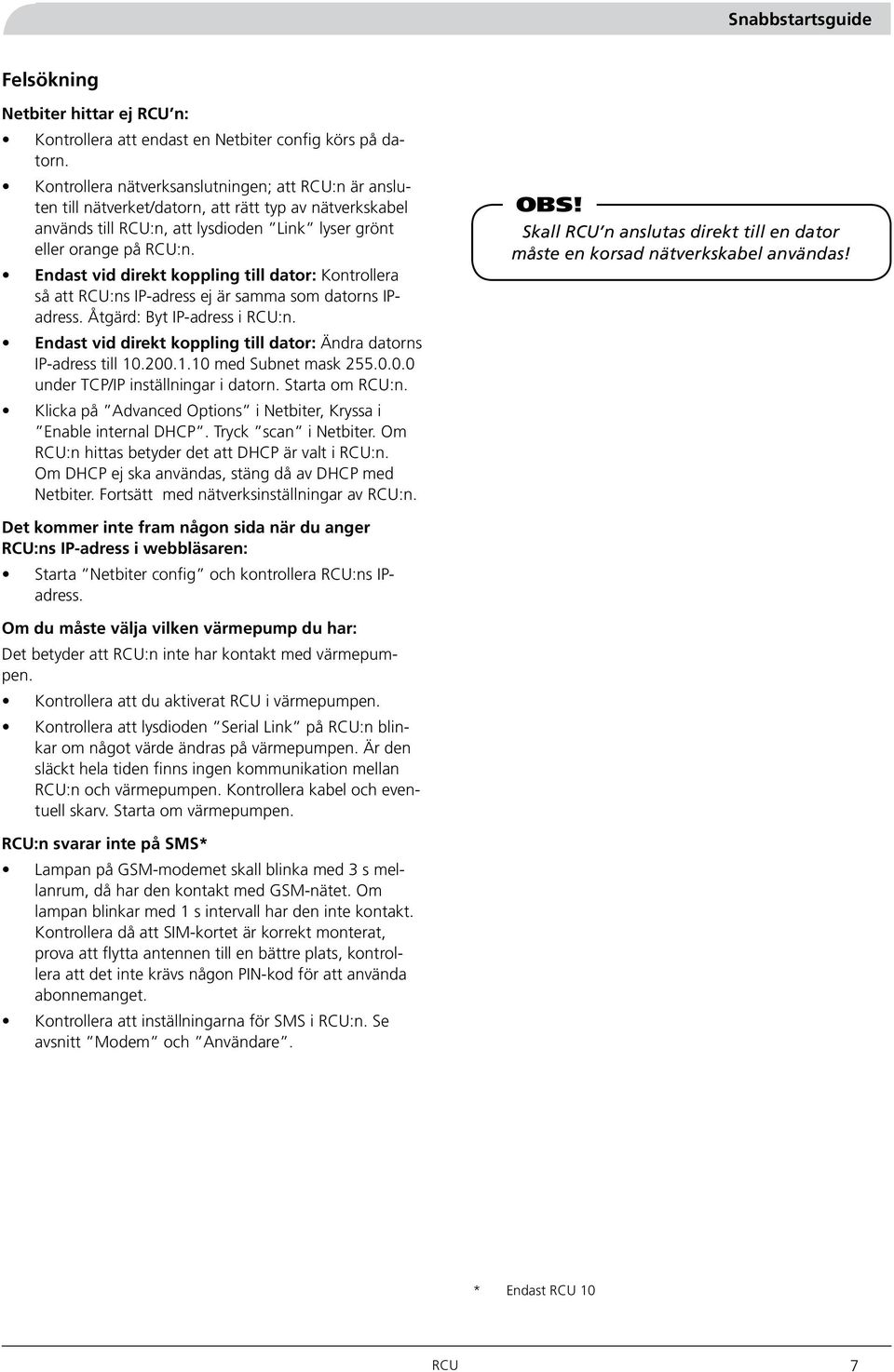

9 Snabbstartsguide Felsökning Netbiter hittar ej RCU n: Kontrollera att endast en Netbiter config körs på datorn. Kontrollera nätverksanslutningen; att RCU:n är ansluten till nätverket/datorn, att rätt typ av nätverkskabel används till RCU:n, att lysdioden Link lyser grönt eller orange på RCU:n. Endast vid direkt koppling till dator: Kontrollera så att RCU:ns IP-adress ej är samma som datorns IPadress. Åtgärd: Byt IP-adress i RCU:n. Endast vid direkt koppling till dator: Ändra datorns IP-adress till med Subnet mask under TCP/IP inställningar i datorn. Starta om RCU:n. Klicka på Advanced Options i Netbiter, Kryssa i Enable internal DHCP. Tryck scan i Netbiter. Om RCU:n hittas betyder det att DHCP är valt i RCU:n. Om DHCP ej ska användas, stäng då av DHCP med Netbiter. Fortsätt med nätverksinställningar av RCU:n. Skall RCU n anslutas direkt till en dator måste en korsad nätverkskabel användas! Det kommer inte fram någon sida när du anger RCU:ns IP-adress i webbläsaren: Starta Netbiter config och kontrollera RCU:ns IPadress. Om du måste välja vilken värmepump du har: Det betyder att RCU:n inte har kontakt med värmepumpen. Kontrollera att du aktiverat RCU i värmepumpen. Kontrollera att lysdioden Serial Link på RCU:n blinkar om något värde ändras på värmepumpen. Är den släckt hela tiden finns ingen kommunikation mellan RCU:n och värmepumpen. Kontrollera kabel och eventuell skarv. Starta om värmepumpen. RCU:n svarar inte på SMS* Lampan på GSM-modemet skall blinka med 3 s mellanrum, då har den kontakt med GSM-nätet. Om lampan blinkar med 1 s intervall har den inte kontakt. Kontrollera då att SIM-kortet är korrekt monterat, prova att flytta antennen till en bättre plats, kontrollera att det inte krävs någon PIN-kod för att använda abonnemanget. Kontrollera att inställningarna för SMS i RCU:n. Se avsnitt Modem och Användare. * Endast RCU 10 RCU 7

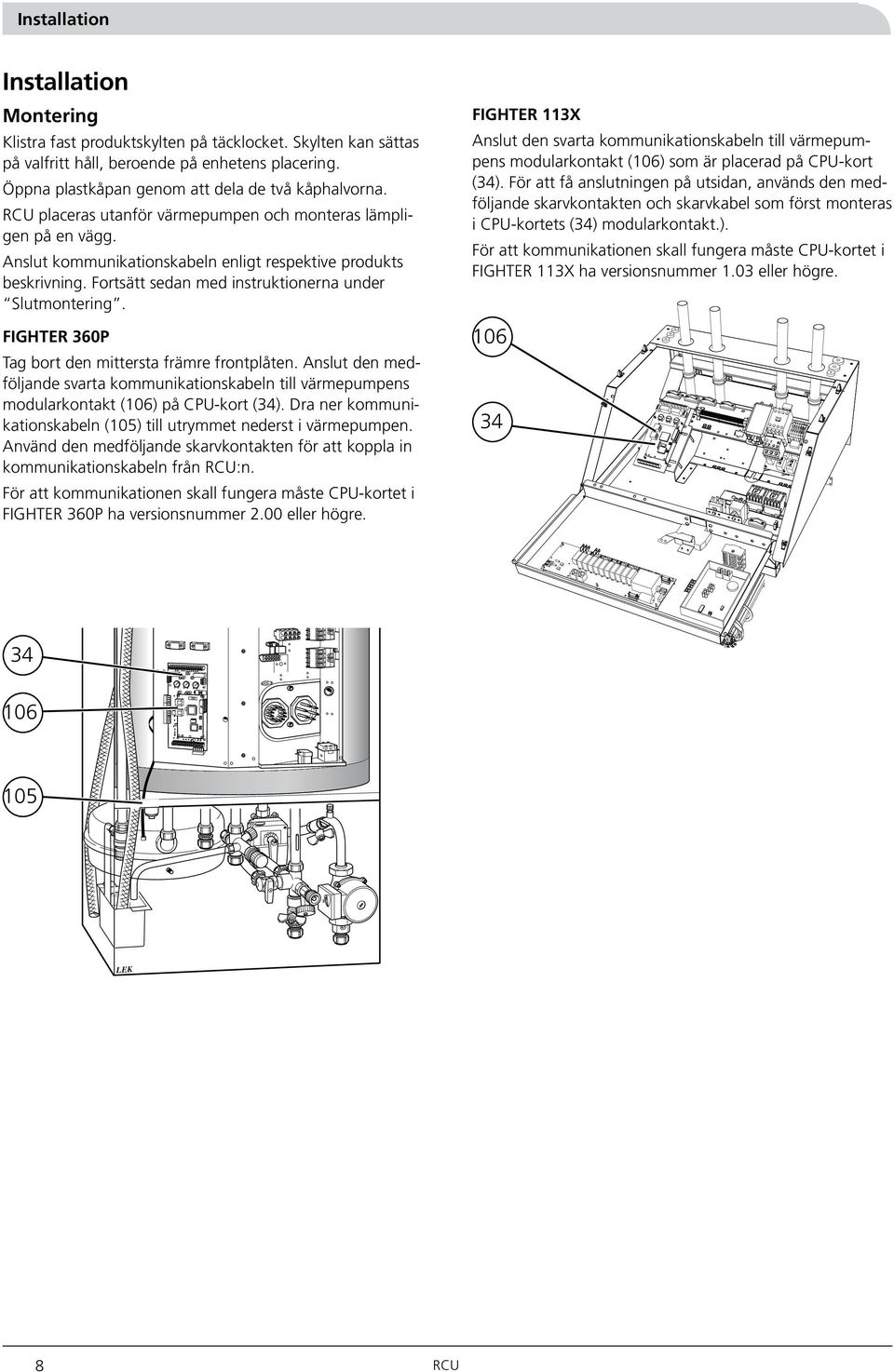

10 Installation Installation Montering Klistra fast produktskylten på täcklocket. Skylten kan sättas på valfritt håll, beroende på enhetens placering. Öppna plastkåpan genom att dela de två kåphalvorna. RCU placeras utanför värmepumpen och monteras lämpligen på en vägg. Anslut kommunikationskabeln enligt respektive produkts beskrivning. Fortsätt sedan med instruktionerna under Slutmontering. FIGHTER 360P Tag bort den mittersta främre frontplåten. Anslut den medföljande svarta kommunikationskabeln till värmepumpens modularkontakt (106) på CPU-kort (34). Dra ner kommunikationskabeln (105) till utrymmet nederst i värmepumpen. Använd den medföljande skarvkontakten för att koppla in kommunikationskabeln från RCU:n. För att kommunikationen skall fungera måste CPU-kortet i FIGHTER 360P ha versionsnummer 2.00 eller högre. 34 FIGHTER 113X Anslut den svarta kommunikationskabeln till värmepumpens modularkontakt (106) som är placerad på CPU-kort (34). För att få anslutningen på utsidan, används den medföljande skarvkontakten och skarvkabel som först monteras i CPU-kortets (34) modularkontakt.). För att kommunikationen skall fungera måste CPU-kortet i FIGHTER 113X ha versionsnummer 1.03 eller högre LEK LEK 8 RCU

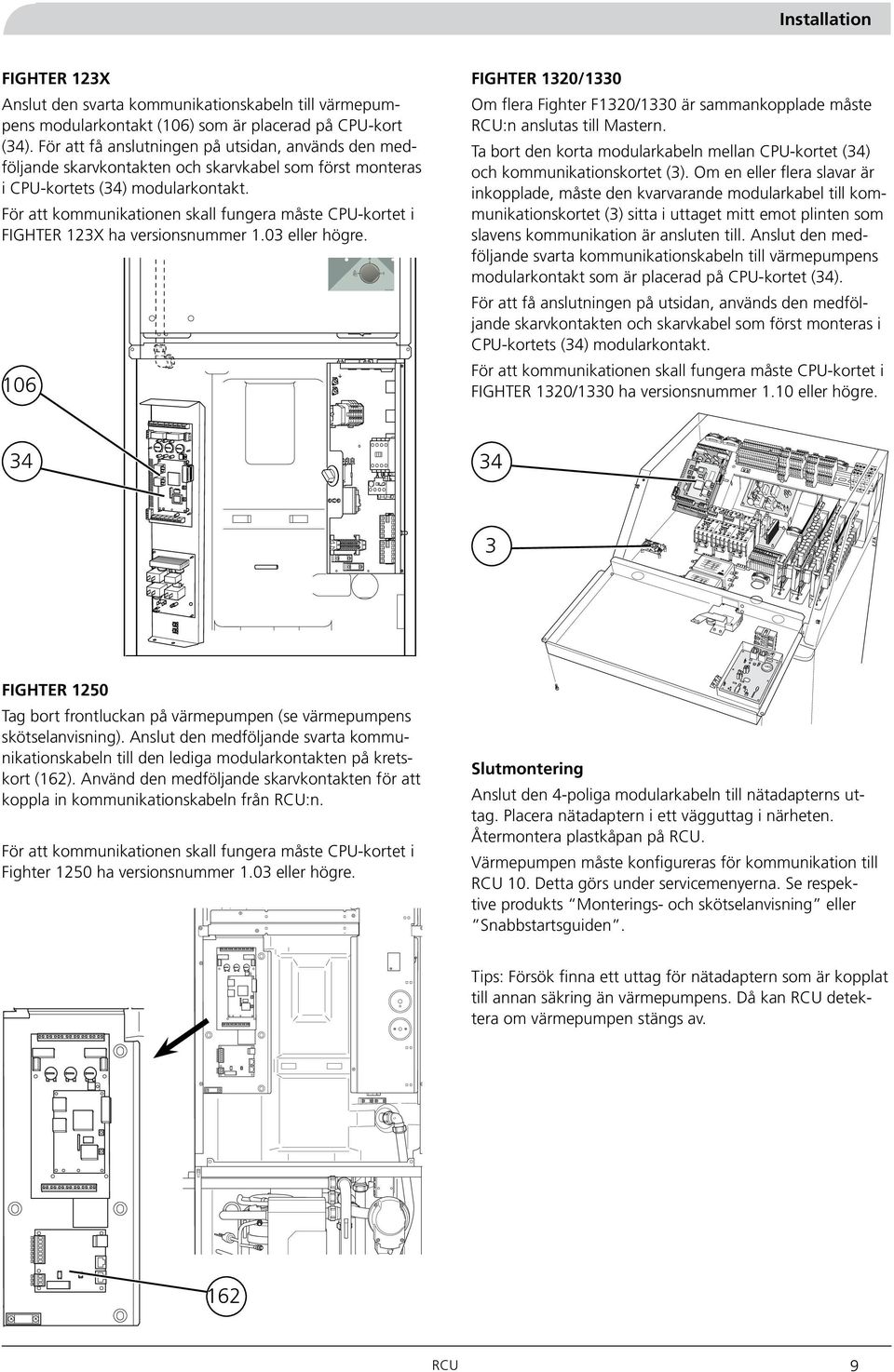

11 Varmva tte n te Installation FIGHTER 123X Anslut den svarta kommunikationskabeln till värmepumpens modularkontakt (106) som är placerad på CPU-kort (34). För att få anslutningen på utsidan, används den medföljande skarvkontakten och skarvkabel som först monteras i CPU-kortets (34) modularkontakt. För att kommunikationen skall fungera måste CPU-kortet i FIGHTER 123X ha versionsnummer 1.03 eller högre. 106 FIGHTER 1320/1330 Om flera Fighter F1320/1330 är sammankopplade måste RCU:n anslutas till Mastern. Ta bort den korta modularkabeln mellan CPU-kortet (34) och kommunikationskortet (3). Om en eller flera slavar är inkopplade, måste den kvarvarande modularkabel till kommunikationskortet (3) sitta i uttaget mitt emot plinten som slavens kommunikation är ansluten till. Anslut den medföljande svarta kommunikationskabeln till värmepumpens modularkontakt som är placerad på CPU-kortet (34) C Varmva tte n te mp För att få anslutningen på utsidan, används den medföljande skarvkontakten och skarvkabel som först monteras i CPU-kortets (34) modularkontakt. För att kommunikationen skall fungera måste CPU-kortet i FIGHTER 1320/1330 ha versionsnummer 1.10 eller högre LEK FIGHTER 1250 Tag bort frontluckan på värmepumpen (se värmepumpens skötselanvisning). Anslut den medföljande svarta kommunikationskabeln till den lediga modularkontakten på kretskort (162). Använd den medföljande skarvkontakten för att koppla in kommunikationskabeln från RCU:n. För att kommunikationen skall fungera måste CPU-kortet i Fighter 1250 ha versionsnummer 1.03 eller högre. Slutmontering Anslut den 4-poliga modularkabeln till nätadapterns uttag. Placera nätadaptern i ett vägguttag i närheten. Förstoring på U6 Återmontera plastkåpan på RCU. Värmepumpen måste konfigureras för kommunikation till RCU 10. Detta görs under servicemenyerna. Se respektive produkts Monterings- och skötselanvisning eller Snabbstartsguiden. Emalj/Rostfri LEK Tips: Försök finna ett uttag för nätadaptern som är kopplat till annan säkring än värmepumpens. Då kan RCU detektera om värmepumpen stängs av. Koppar 162 RCU 9

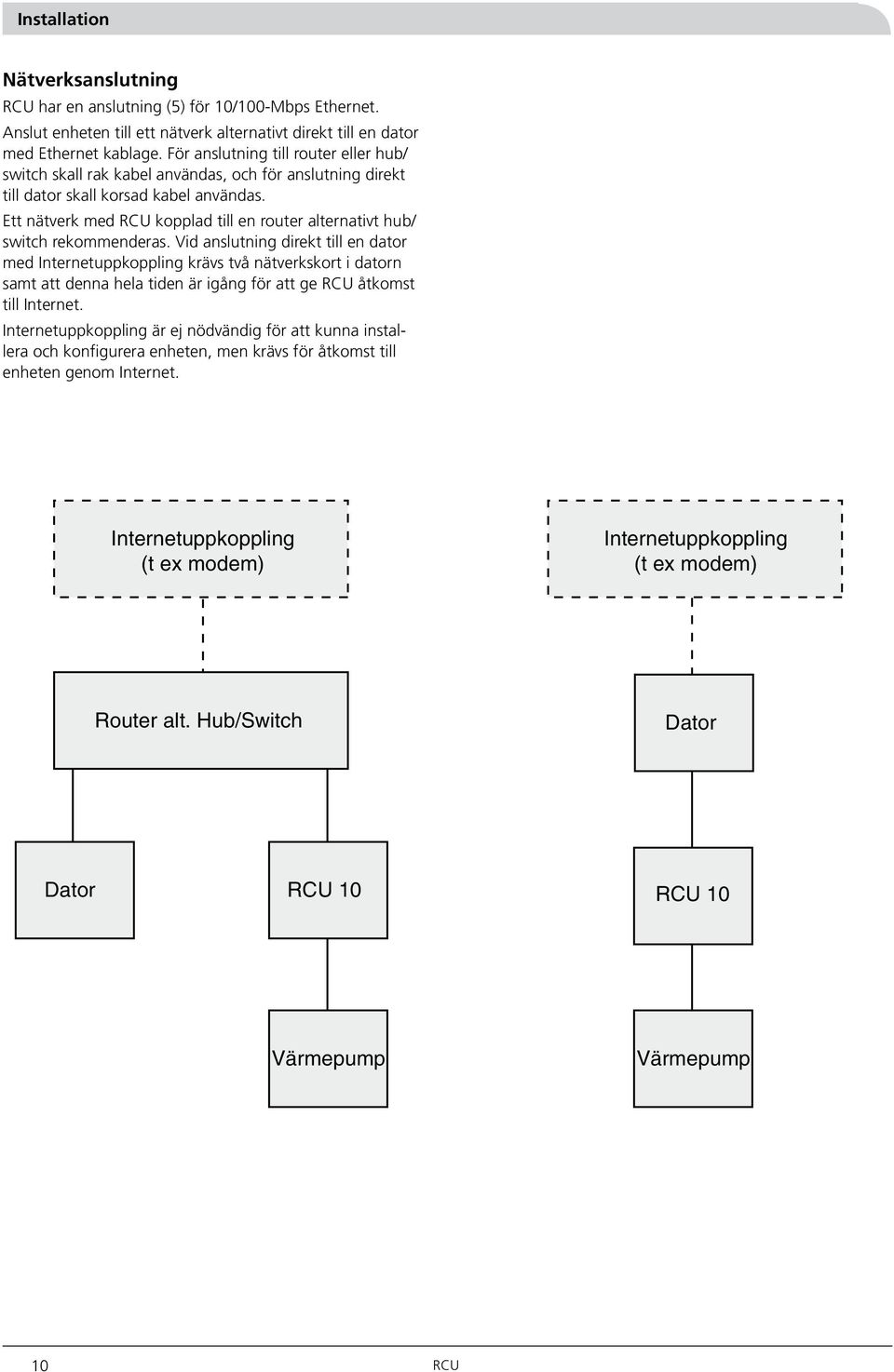

12 Installation Nätverksanslutning RCU har en anslutning (5) för 10/100 Mbps Ethernet. Anslut enheten till ett nätverk alternativt direkt till en dator med Ethernet kablage. För anslutning till router eller hub/ switch skall rak kabel användas, och för anslutning direkt till dator skall korsad kabel användas. Ett nätverk med RCU kopplad till en router alternativt hub/ switch rekommenderas. Vid anslutning direkt till en dator med Internetuppkoppling krävs två nätverkskort i datorn samt att denna hela tiden är igång för att ge RCU åtkomst till Internet. Internetuppkoppling är ej nödvändig för att kunna installera och konfigurera enheten, men krävs för åtkomst till enheten genom Internet. Internetuppkoppling (t ex modem) Internetuppkoppling (t ex modem) Router alt. Hub/Switch Dator Dator RCU 10 RCU 10 Värmepump Värmepump 10 RCU

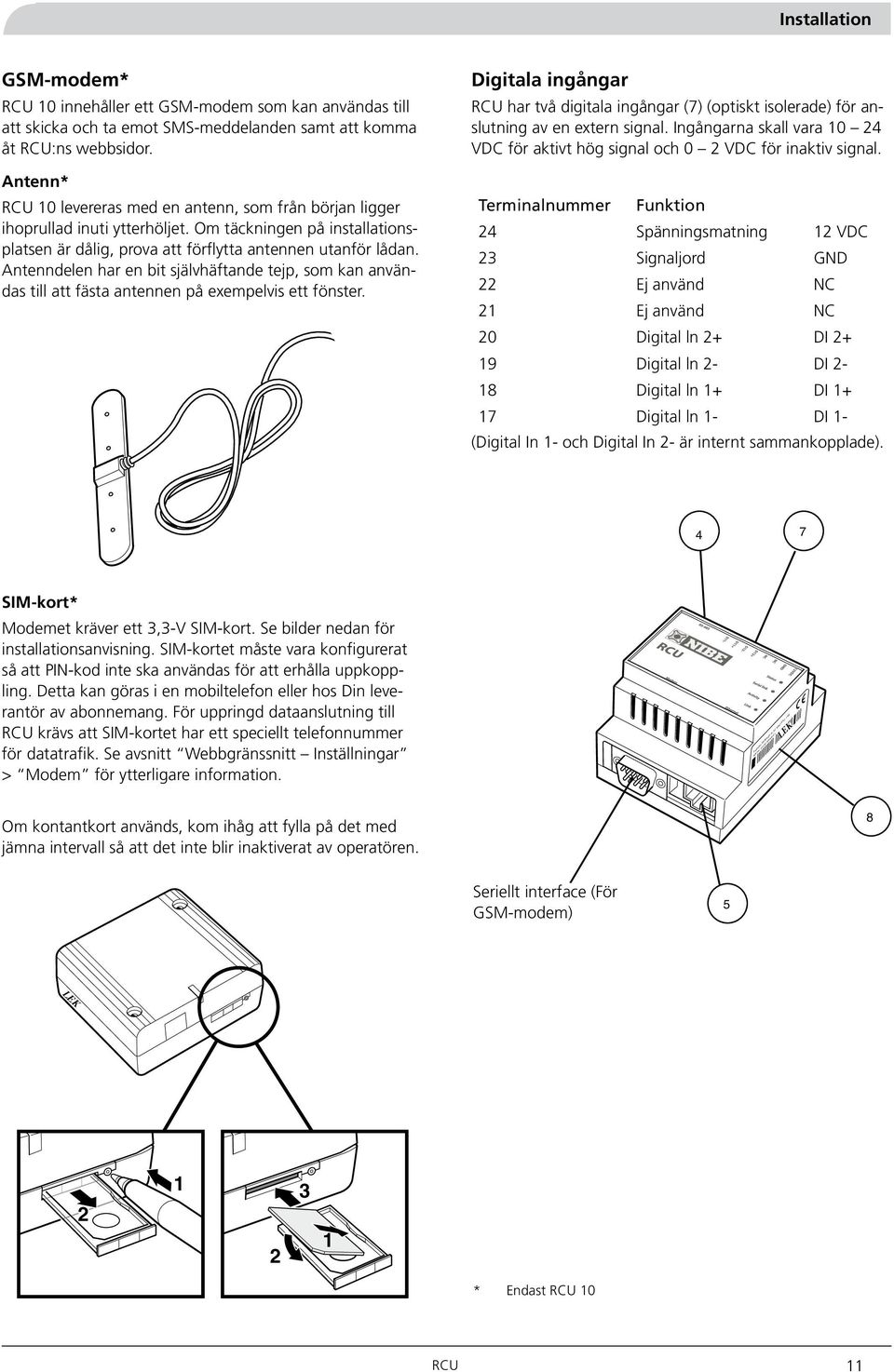

13 LEK Installation GSM-modem* RCU 10 innehåller ett GSM-modem som kan användas till att skicka och ta emot SMS-meddelanden samt att komma åt RCU:ns webbsidor. Antenn* RCU 10 levereras med en antenn, som från början ligger ihoprullad inuti ytterhöljet. Om täckningen på installationsplatsen är dålig, prova att förflytta antennen utanför lådan. Antenndelen har en bit självhäftande tejp, som kan användas till att fästa antennen på exempelvis ett fönster. Digitala ingångar RCU har två digitala ingångar (7) (optiskt isolerade) för anslutning av en extern signal. Ingångarna skall vara VDC för aktivt hög signal och 0 2 VDC för inaktiv signal. Gammal, med nätverkssladd o lite fel andra sladdar Terminalnummer Funktion 24 Spänningsmatning 12 VDC 23 Signaljord GND 22 Ej använd NC 21 Ej använd NC 20 Digital ln 2+ DI Digital ln 2- DI 2-18 Digital ln 1+ DI Digital ln 1- DI 1- (Digital In 1- och Digital In 2- är internt sammankopplade). LEK A LEK 4 7 SIM-kort* Modemet kräver ett 3,3 V SIM-kort. Se bilder nedan för installationsanvisning. SIM-kortet måste vara konfigurerat så att PIN-kod inte ska användas för att erhålla uppkoppling. Detta kan göras i en mobiltelefon eller hos Din leverantör av abonnemang. För uppringd dataanslutning till RCU krävs att SIM-kortet har ett speciellt telefonnummer för datatrafik. Se avsnitt Webbgränssnitt Inställningar > Modem för ytterligare information. Supply Voltage 9-32 VAC/DC, 1W ART# : LEK Om kontantkort används, kom ihåg att fylla på det med jämna intervall så att det inte blir inaktiverat av operatören. 8 Seriellt interface (För GSM-modem) * Endast RCU 10 RCU 11

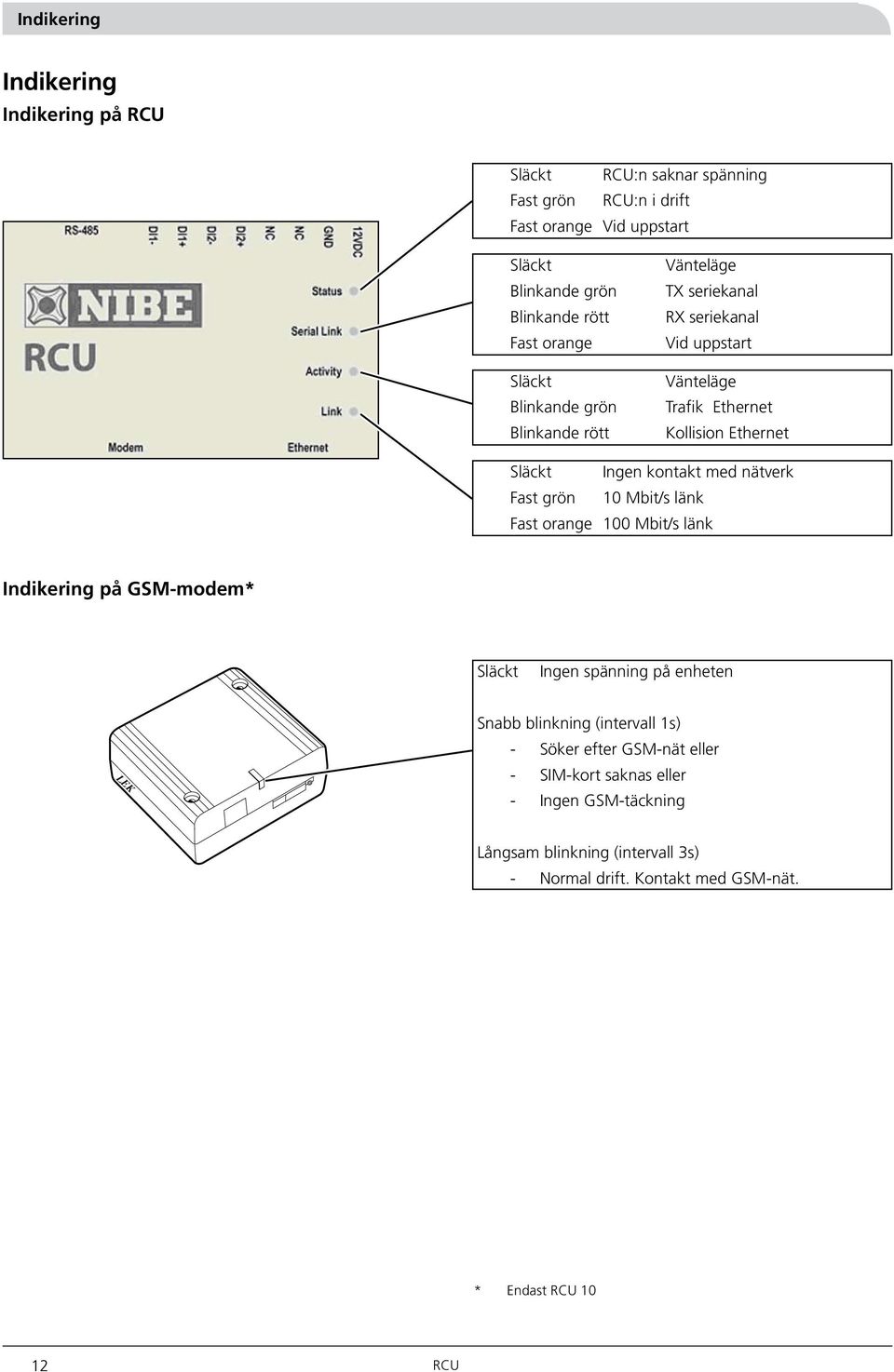

14 Indikering Indikering Indikering på RCU Släckt RCU:n saknar spänning Fast grön RCU:n i drift Fast orange Vid uppstart Släckt Blinkande grön Blinkande rött Fast orange Släckt Blinkande grön Blinkande rött Vänteläge TX seriekanal RX seriekanal Vid uppstart Vänteläge Trafik Ethernet Kollision Ethernet Släckt Ingen kontakt med nätverk Fast grön 10 Mbit/s länk Fast orange 100 Mbit/s länk Indikering på GSM-modem* Släckt Ingen spänning på enheten LEK Snabb blinkning (intervall 1s) - Söker efter GSM-nät eller - SIM-kort saknas eller - Ingen GSM-täckning Långsam blinkning (intervall 3s) - Normal drift. Kontakt med GSM-nät. * Endast RCU RCU

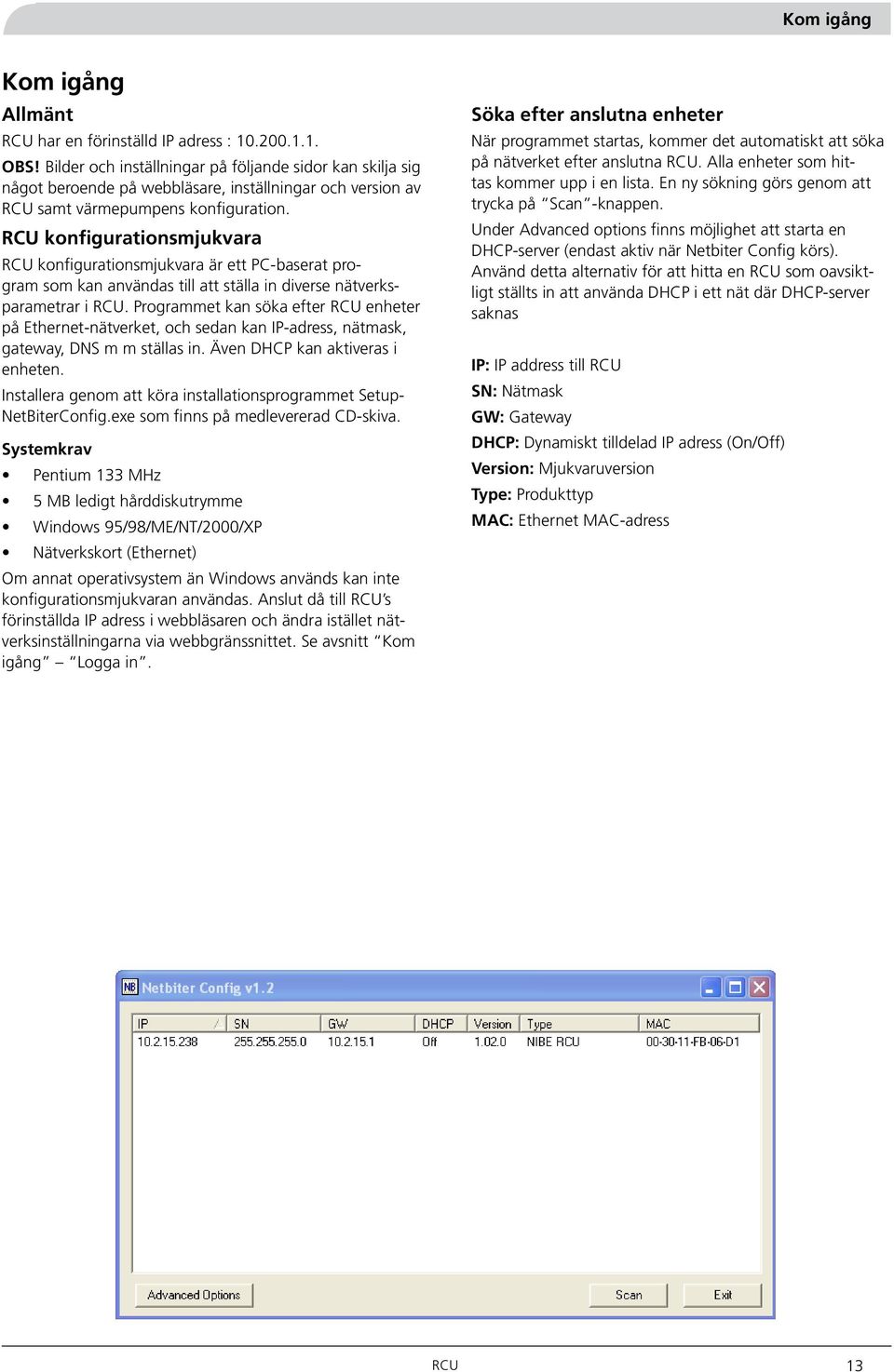

15 Kom igång Kom igång Allmänt RCU har en förinställd IP adress : Bilder och inställningar på följande sidor kan skilja sig något beroende på webbläsare, inställningar och version av RCU samt värmepumpens konfiguration. RCU konfigurationsmjukvara RCU konfigurationsmjukvara är ett PC-baserat program som kan användas till att ställa in diverse nätverksparametrar i RCU. Programmet kan söka efter RCU enheter på Ethernet-nätverket, och sedan kan IP-adress, nätmask, gateway, DNS m m ställas in. Även DHCP kan aktiveras i enheten. Installera genom att köra installationsprogrammet Setup- NetBiterConfig.exe som finns på medlevererad CD-skiva. Systemkrav Pentium 133 MHz 5 MB ledigt hårddiskutrymme Windows 95/98/ME/NT/2000/XP Nätverkskort (Ethernet) Om annat operativsystem än Windows används kan inte konfigurationsmjukvaran användas. Anslut då till RCU s förinställda IP adress i webbläsaren och ändra istället nätverksinställningarna via webbgränssnittet. Se avsnitt Kom igång Logga in. Söka efter anslutna enheter När programmet startas, kommer det automatiskt att söka på nätverket efter anslutna RCU. Alla enheter som hittas kommer upp i en lista. En ny sökning görs genom att trycka på Scan -knappen. Under Advanced options finns möjlighet att starta en DHCP-server (endast aktiv när Netbiter Config körs). Använd detta alternativ för att hitta en RCU som oavsiktligt ställts in att använda DHCP i ett nät där DHCP-server saknas IP: IP address till RCU SN: Nätmask GW: Gateway DHCP: Dynamiskt tilldelad IP adress (On/Off) Version: Mjukvaruversion Type: Produkttyp MAC: Ethernet MAC-adress RCU 13

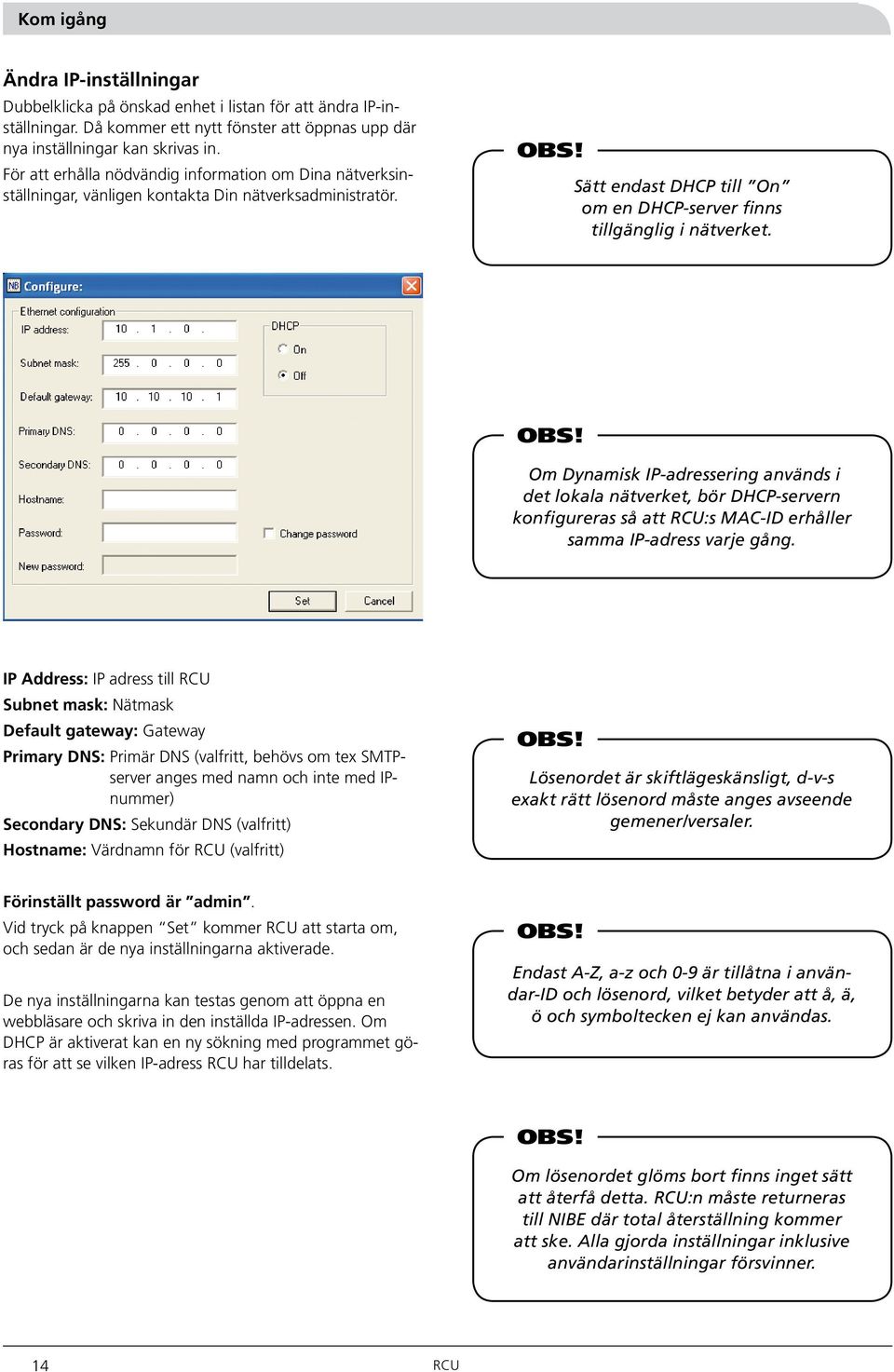

16 Kom igång Ändra IP-inställningar Dubbelklicka på önskad enhet i listan för att ändra IP-inställningar. Då kommer ett nytt fönster att öppnas upp där nya inställningar kan skrivas in. För att erhålla nödvändig information om Dina nätverksinställningar, vänligen kontakta Din nätverksadministratör. Sätt endast DHCP till On om en DHCP-server finns tillgänglig i nätverket. Om Dynamisk IP-adressering används i det lokala nätverket, bör DHCP-servern konfigureras så att RCU:s MAC-ID erhåller samma IP-adress varje gång. IP Address: IP adress till RCU Subnet mask: Nätmask Default gateway: Gateway Primary DNS: Primär DNS (valfritt, behövs om tex SMTPserver anges med namn och inte med IPnummer) Secondary DNS: Sekundär DNS (valfritt) Hostname: Värdnamn för RCU (valfritt) Lösenordet är skiftlägeskänsligt, d v s exakt rätt lösenord måste anges avseende gemener/versaler. Förinställt password är admin. Vid tryck på knappen Set kommer RCU att starta om, och sedan är de nya inställningarna aktiverade. De nya inställningarna kan testas genom att öppna en webbläsare och skriva in den inställda IP-adressen. Om DHCP är aktiverat kan en ny sökning med programmet göras för att se vilken IP-adress RCU har tilldelats. Endast A-Z, a-z och 0-9 är tillåtna i användar-id och lösenord, vilket betyder att å, ä, ö och symboltecken ej kan användas. Om lösenordet glöms bort finns inget sätt att återfå detta. RCU:n måste returneras till NIBE där total återställning kommer att ske. Alla gjorda inställningar inklusive användarinställningar försvinner. 14 RCU

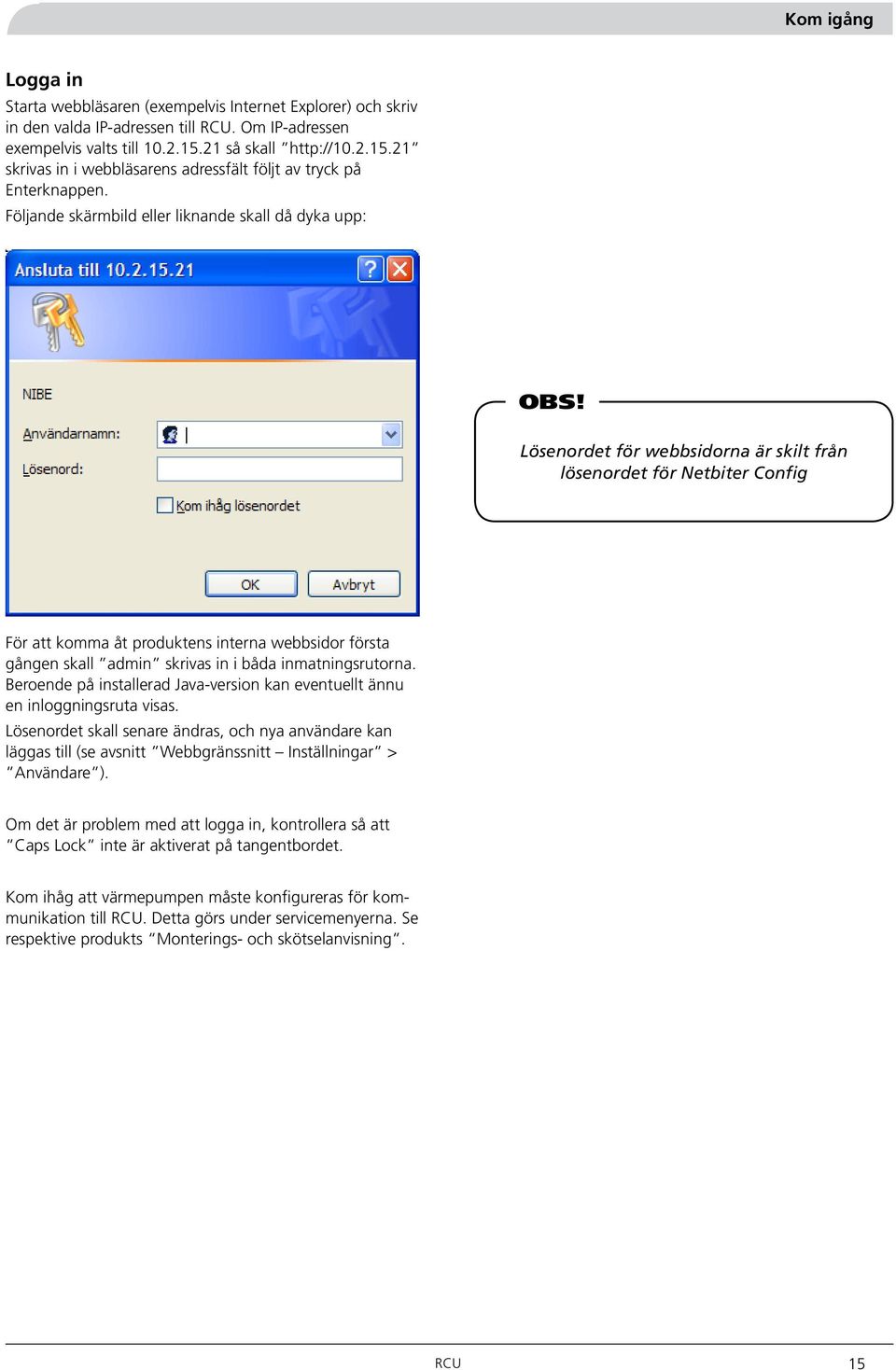

17 Kom igång Logga in Starta webbläsaren (exempelvis Internet Explorer) och skriv in den valda IP-adressen till RCU. Om IP-adressen exempelvis valts till så skall skrivas in i webbläsarens adressfält följt av tryck på Enterknappen. Följande skärmbild eller liknande skall då dyka upp: Lösenordet för webbsidorna är skilt från lösenordet för Netbiter Config För att komma åt produktens interna webbsidor första gången skall admin skrivas in i båda inmatningsrutorna. Beroende på installerad Java-version kan eventuellt ännu en inloggningsruta visas. Lösenordet skall senare ändras, och nya användare kan läggas till (se avsnitt Webbgränssnitt Inställningar > Användare ). Om det är problem med att logga in, kontrollera så att Caps Lock inte är aktiverat på tangentbordet. Kom ihåg att värmepumpen måste konfigureras för kommunikation till RCU. Detta görs under servicemenyerna. Se respektive produkts Monterings- och skötselanvisning. RCU 15

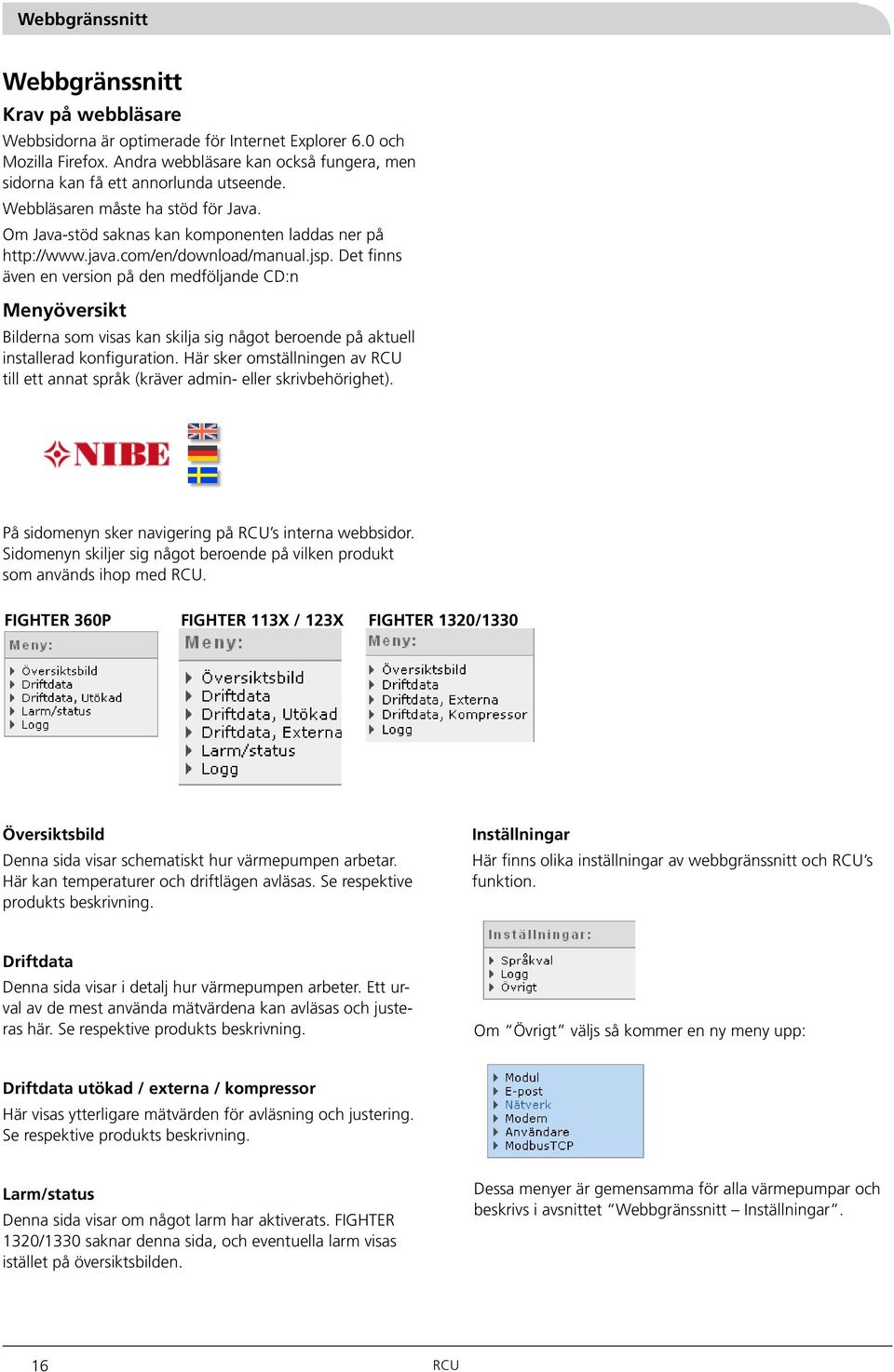

18 Webbgränssnitt Webbgränssnitt Krav på webbläsare Webbsidorna är optimerade för Internet Explorer 6.0 och Mozilla Firefox. Andra webbläsare kan också fungera, men sidorna kan få ett annorlunda utseende. Webbläsaren måste ha stöd för Java. Om Java-stöd saknas kan komponenten laddas ner på Det finns även en version på den medföljande CD:n Menyöversikt Bilderna som visas kan skilja sig något beroende på aktuell installerad konfiguration. Här sker omställningen av RCU till ett annat språk (kräver admin- eller skrivbehörighet). På sidomenyn sker navigering på RCU s interna webbsidor. Sidomenyn skiljer sig något beroende på vilken produkt som används ihop med RCU. FIGHTER 360P FIGHTER 113X / 123X FIGHTER 1320/1330 Översiktsbild Denna sida visar schematiskt hur värmepumpen arbetar. Här kan temperaturer och driftlägen avläsas. Se respektive produkts beskrivning. Inställningar Här finns olika inställningar av webbgränssnitt och RCU s funktion. Driftdata Denna sida visar i detalj hur värmepumpen arbeter. Ett urval av de mest använda mätvärdena kan avläsas och justeras här. Se respektive produkts beskrivning. Om Övrigt väljs så kommer en ny meny upp: Driftdata utökad / externa / kompressor Här visas ytterligare mätvärden för avläsning och justering. Se respektive produkts beskrivning. Larm/status Denna sida visar om något larm har aktiverats. FIGHTER 1320/1330 saknar denna sida, och eventuella larm visas istället på översiktsbilden. Dessa menyer är gemensamma för alla värmepumpar och beskrivs i avsnittet Webbgränssnitt Inställningar. 16 RCU

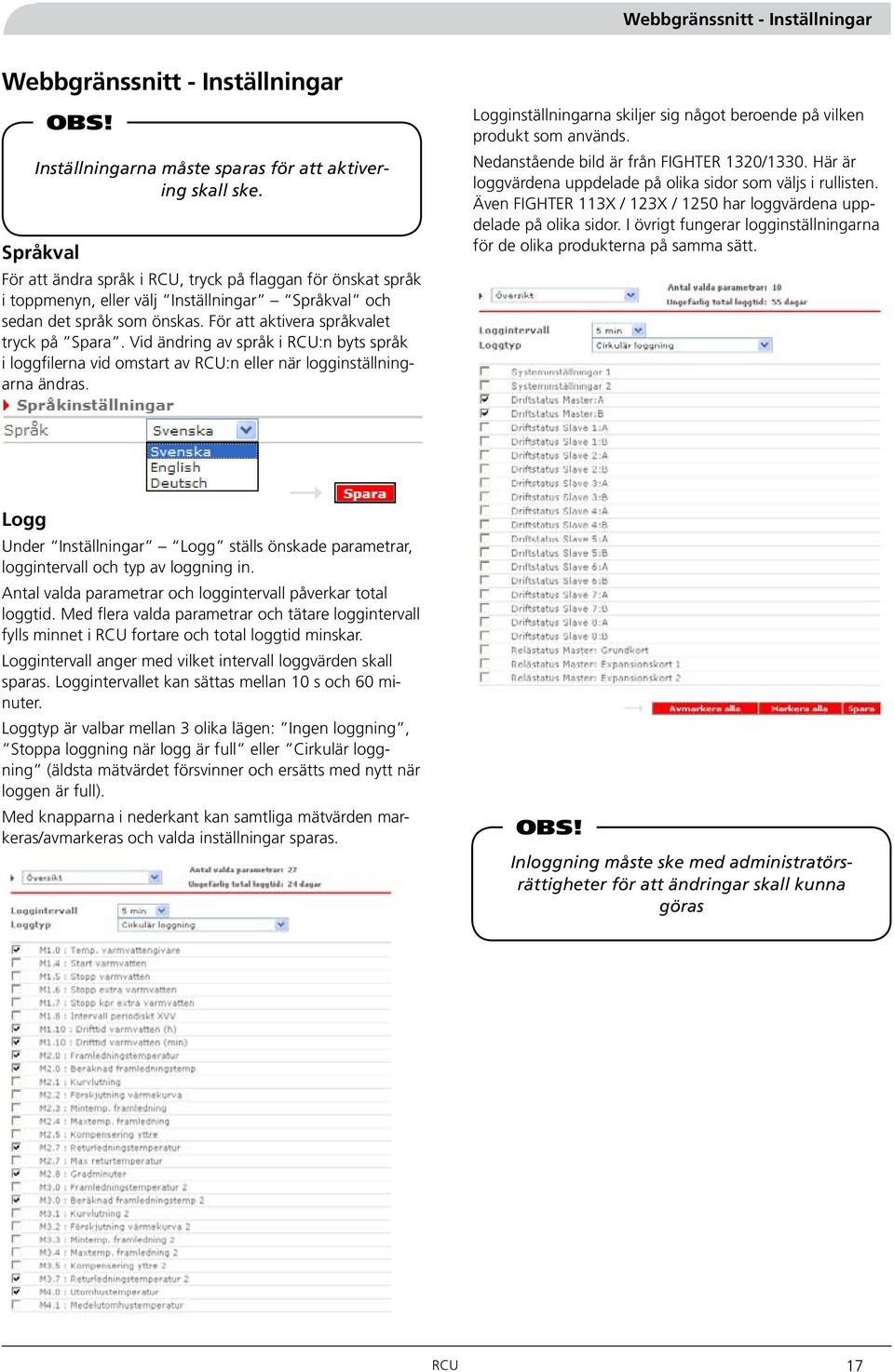

19 Webbgränssnitt - Inställningar Webbgränssnitt - Inställningar Inställningarna måste sparas för att aktivering skall ske. Språkval För att ändra språk i RCU, tryck på flaggan för önskat språk i toppmenyn, eller välj Inställningar Språkval och sedan det språk som önskas. För att aktivera språkvalet tryck på Spara. Vid ändring av språk i RCU:n byts språk i loggfilerna vid omstart av RCU:n eller när logginställningarna ändras. Logginställningarna skiljer sig något beroende på vilken produkt som används. Nedanstående bild är från FIGHTER 1320/1330. Här är loggvärdena uppdelade på olika sidor som väljs i rullisten. Även FIGHTER 113X / 123X / 1250 har loggvärdena uppdelade på olika sidor. I övrigt fungerar logginställningarna för de olika produkterna på samma sätt. Logg Under Inställningar Logg ställs önskade paramet rar, loggintervall och typ av loggning in. Antal valda parametrar och loggintervall påverkar total loggtid. Med flera valda parametrar och tätare loggintervall fylls minnet i RCU fortare och total loggtid minskar. Loggintervall anger med vilket intervall loggvärden skall sparas. Loggintervallet kan sättas mellan 10 s och 60 minuter. Loggtyp är valbar mellan 3 olika lägen: Ingen loggning, Stoppa loggning när logg är full eller Cirkulär loggning (äldsta mätvärdet försvinner och ersätts med nytt när loggen är full). Med knapparna i nederkant kan samtliga mätvärden markeras/avmarkeras och valda inställningar sparas. Inloggning måste ske med administratörsrättigheter för att ändringar skall kunna göras RCU 17

20 Webbgränssnitt - Inställningar Modul Under Inställningar Övrigt Modul kan information om var modulen är installerad skrivas in. Informationen i rutan Byggnad används sedan när RCU skickar larm via e-post eller SMS*. RCU kan startas om på distans genom att klicka på knappen Omstart. Avsändare: Text som visas istället för svarsadressen hos mottagaren av E-post. Exempel: RCU Bostadshuset. Svarsadress: E-postadressen för det E-postkonto som RCU:n använder för att sända e-post. RCU:n kan dela E-postkonto med annan utrustning, dvs RCU:n kan använda ett befintligt E-postkonto (tex ett du redan har fått från din nätverksleverantör) samtidigt som det används av dig. Observera att RCU:n inte kan ta emot E-post. Observera att E-postfunktionen kräver att RCU:n är nätverksansluten Nätverk Hämta systemfiler: Laddar ner filer som kan användas av Nibe vid felsökning på RCU:n, bör endast användas av servicepersonal. E-post Här görs inställningar för e-post hantering. Detta behövs för att RCU skall kunna skicka larm via e-post till utvalda användare. Här kan grundinställningar för nätverksanslutningen göras. Detta är samma inställningar som kan göras med hjälp av RCU:n konfigurationsprogram. Aktivera DHCP endast om en DHCP-server finns tillgänglig i nätverket E-post: Aktivera E-postfunktionen SMTP-server och SMTP-inloggning: Kontakta Din nätverksadministratör för att erhålla nödvändig information om E-postinställningar som gäller för ditt nät. Om SMTP-server anges med ett namn (istället för med IPnummer) måste en DNS-server vara inlagd under nätverksinställningar. Om du skall nå din RCU via Internet är det viktigt att en eventuell brandvägg är konfigurerad för att släppa igenom inkommande webbtrafik (port 80). * Endast RCU RCU

21 Webbgränssnitt - Inställningar Modem* Här kan alla inställningar som berör GSM-modemet göras. SMS-inställningar* Om SMS Larm är aktiverat, kommer RCU 10 att skicka SMS-meddelande till samtliga larmmottagare så fort ett larm aktiveras på värmepumpen. För att SMS-kommandon skall kunna skickas till RCU 10 skall SMS Kommando sättas till På. Om Nummerkontroll av inkommande SMS ställs till Av accepteras SMS-kommandot?STATUS från alla telefonnummer (exempelvis vid demonstration). Observera att övriga SMS-kommandon alltid kräver att numret är registrerat på någon användare. Användare Här sker hantering av användare som ska ha rätt att logga in på RCU:n. Klicka på Lägg till för att lägga till en ny användare. Befintlig användare kan redigeras genom att klicka på namnet. PPP-server inställningar* PPP-server används för att tillåta inkommande anslutningar till RCU 10 via modemet. För detta krävs att GSMabonnemanget har en tjänst där ett speciellt telefonnummer för datatrafik erhålls. Det är detta datanummer som sedan skall användas vid uppringd dataanslutning till modemet. Kontakta Din GSM-operatör för att kontrollera möjligheten att få tjänsten. Anslutningen kan användas för att titta på webbsidor eller hämta ut en loggfil från RCU 10. Ange användarnamn och lösenord som skall användas vid inloggning, samt vilken IP-adress som skall delas ut till den som ansluter. Detta IPnummer skall vara i samma sub-nätverk som RCU 10 befinner sig i, och IP-numret måste vara ledigt. Om RCU 10 exempelvis har , så måste utdelat IP-nummer vara X där X är mellan 1-254, dock ej 21. Vid uppkoppling med GSM mot RCU:n så svarar den inte på SMS under tiden samtalet pågår utan SMS-svar kommer direkt efter. Lösenordet är skiftlägeskänsligt och endast A-Z, a-z och 0-9 är tillåtna i användar-id och lösenord, vilket betyder att å, ä, ö och symboltecken ej kan användas. Användar-ID: Detta ID används vid inloggning på RCU via webbläsaren. Namn: Användarens namn. E-post: Användarens e-postadress dit larm ska skickas. Mobil*: Mobiltelefonnummer som är godkänt för inkommande SMS-kommandon och dit larm ska skickas. Larmmottagare: Här anges vilka typer av larm användaren skall få. Flera rutor kan markeras. - Prio 1: Högprioritetslarm. - Prio 2: Lågprioritetslarm. - Digitala ingångar: Larm från digitala ingångar. - Värmepumpstatus ändrad: Larm om kontakten mellan RCU och värmepump bryts eller värmepumpen blir spänningslös. Användarnivå: - Läsa: Användaren får endast titta på webbsidor och kan inte förändra någonting (Styrning via SMS tillåts ej). - Skriva: Användaren får titta på webbsidor och ändra parametrar på driftsidorna. - Admin: Användaren får titta på webbsidor och har fulla rättigheter att ändra konfiguration och parametrar. Lösenord: Detta lösenord används vid inloggning på RCU via webbläsaren. Lösenordet skall även repeteras för verifiering. Skicka testmail: Provskickar ett e-postmeddelande. Inställningar under meny E-post måste göras först. Skicka testsms*: Sänder ett SMS. Inställning under meny Modem för SMS-larm måste vara på. Om anslutningen sker över GSM-modemet kommer SMS att skickas när anslutningen kopplas ner. * Endast RCU 10 RCU 19

22 Webbgränssnitt - 360P Webbgränssnitt - 360P Översiktsbild Detta är den första sidan som kommer upp efter inloggning. Den visar en översiktsbild med information om de viktigaste parametrarna i värmepumpen. E F G H I D C A B A Framledningstemperatur Meny 2.0* B Returtemperatur Meny 2.6* C Temp. kompressorgivare Meny 1.1* D Temp. varmvattengivare Meny 1.0* E Förångningstemperatur Meny 5.0* F Avluftstemperatur Meny 5.1* G Frånlufttemperatur Meny 5.2* H Utetemperatur Meny 4.0* I Driftindikeringar Tänd lampa indikerar aktiv funktion. * Motsvarande menynummer i FIGHTER 360P 20 RCU

23 Webbgränssnitt - FIGHTER 360p Driftdata Driftdata för flera mätvärden visas i tabellform för enkel översikt. M1.0 anger att motsvarande meny i FIGHTER 360P är 1.0. För att ändra ett värde, klicka på pil ner och välj värde i rullist, kvittera med Set. Efter några sekunder bekräftas ändringen av FIGHTER 360P och aktuellt värde uppdateras. Ändring av värde förutsätter att användaren har loggat in med skriv- eller administratörsbehörighet. Driftdata, utökad I detta formulär kan värmeregulatorns parametrar förändras genom att klicka på pil ner, välja värde i rullist och därefter kvittera med Set. Observera att vald RCU-förskjutning av värmekurva läggs ihop med värmepumpens egna förskjutning av värmekurva. Ändring av värde förutsätter att användaren har loggat in med skriv- eller administratörsbehörighet. Visningen av tillbehören är dynamisk, dvs tillbehören visas endast om de är installerade RCU 21

24 Webbgränssnitt - FIGHTER 360p Larm/status I detta formulär visas de summalarm som värmepumpen har indikerat. Extern larmingång DI1 och DI2 har inte med värmepumpens funktioner att göra utan är egendefinierade funktioner, t ex rörelselarm och frysskydd. Logg Här kan de loggfiler som finns i RCU hämtas. Parameterloggen innehåller valda loggvärden (se avsnitt Webbgränssnitt Inställningar > Logg ). Larmloggen innehåller alla larm som indikerats samt en mängd temperaturer registrerade vid tidpunkten för larmet. Loggfilerna kan rensas genom att trycka på knappen Rensa loggfil för respektive logg. Formatet för loggfilerna är CSV, vilket är ett standardformat som kan importeras till flera kalkylprogram för vidare behandling. Fabriksinställning Tryck på knappen Fabriksinställning för att återställa alla inställningar i FIGHTER 360P till ursprungligt läge. Omstart Tryck på knappen Starta om FIGHTER 360 för att starta om FIGHTER 360P. Detta är samma funktion som att manuellt slå av och på värmepumpen på strömställaren. 22 RCU

25 SMS-kommandon* - FIGHTER 360p SMS-kommandon* - FIGHTER 360p SMS-kommandon* RCU 10 kan ta emot inkommande SMS-kommandon, och skicka tillbaka ett svar. Tabellen nedan beskriver tillgängliga kommandon. Om ett felaktigt meddelande skickas till RCU 10, kommer den att svara med en lista på tillgängliga kommandon. SMS-kommandon för att fråga värmepumpen* För att RCU 10 skall skicka ett svar på inkommande SMS, krävs att telefonnumret som skickar SMS-meddelandet finns registrat på någon användare, eller att nummerkontroll av inkommande SMS-frågor är avstängd. Kommando Svar Beskrivning Parameter Värde?STATUS FIGHTER 360P Till/Från Värmepumpstatus (kontakt mellan RCU och värmepump) S-larm: Till / Från Summalarm Ute: nn,n Utetemperatur VV: nn,n Varmvattentemperatur VBf: nn,n Framledningstemperatur VBr: nn,n Returledningstemperatur KPR: Till / Från Kompressordrift EP: Till / Från Elpatron i drift Driftl: V / VH / S / A / ET Driftläge (Vinter / Vår-Höst / Sommar / Auto / Elpanna) XVV: 0 / 3 / 6 / 12 / 24 Extra varmvatten-funktion Vent: 0 / 1 / N / 2 Fläkthastighet (Från / Hastighet 1 / Normal / Hastighet 2) DI: 1 / 2 / 12 RCU 10 digitala ingångar?status2 AL: nn,n Avlufttemperatur FL: nn,n Frånlufttemperatur FÖ: nn,n Förångartemperatur KPG: nn,n Kompressorgivartemperatur EPG: nn,n Elpatrongivartemperatur REG1: Förskjutning värmekurva via RCU 10 VBf2: nn,n Värmebärare Framledning 2 VBr2: nn,n Värmebärare Returledning 2 REG2: Förskjutning värmekurva 2 via RCU 10?LARM HP Till / Från Högtryck LP Till / Från Lågtryck Filter Till / Från Filter Givare Till / Från Givare Tempbeg Till / Från Temperaturbegränsare SMS-kommandon för att styra värmepumpen* Kommando Parameter Beskrivning!LARM RESET Återställ larm!xvv 0 / 3 / 6 / 12 / 24 Aktivering av Extra varmvatten (3, 6, 12 eller 24 timmar. 0=Avaktivera)!DRIFT V / VH / S / A / EP Ändra driftläge (Vinter, Vår/Höst, Sommar, Auto, Elpanna)!VENT 0 / 1 / N / 2 Ändra ventilation (Från, Fläktläge 1, Normal, Fläktläge 2)!REG Ändra RCU Förskjutning värmekurva (Inställbart mellan -10 och +10)!REG Ändra RCU Förskjutning värmekurva 2 (Inställbart mellan -10 och +10) Exempel: För att aktivera Extra varmvatten i 12 timmar skickas SMSmeddelandet:!XVV 12 För att ändra driftläge till sommar skickas SMSmeddelandet:!DRIFT S * Endast RCU 10 RCU 23

26 Webbgränssnitt - FIGHTER 113X/123X Webbgränssnitt - FIGHTER 113X/123X Översiktsbild Detta är den första sidan som kommer upp efter inloggning. Den visar en översiktsbild med information om de viktigaste parametrarna i värmepumpen. A B C A B C Kommunikationsindikering Grön lampa indikerar fungerande kommunikation. Röd lampa indikerar kommunikationsfel. Driftindikeringar Tänd lampa indikerar aktiv funktion. Driftinformation Här visas status för de funktioner som är aktiverade i värmepumpen. Visningen av tillbehören är dynamisk, dvs tillbehören visas endast om de är installerade 24 RCU

27 Webbgränssnitt - FIGHTER 113X/123X Driftdata Driftdata för flera mätvärden visas i tabellform för enkel översikt. M1.0 anger att motsvarande meny i FIGHTER 113X/123X är 1.0. Observera att vald RCU-förskjutning av värmekurva läggs ihop med värmepumpens egna förskjutning av värmekurva. För att ändra ett värde, klicka på pil ner och välj värde i rullist, kvittera med Set. Efter några sekunder bekräftas ändringen av värmepumpen och aktuellt värde uppdateras. Ändring av värde förutsätter att användaren har loggat in med skriv- eller administratörsbehörighet. RCU 25

28 Webbgränssnitt - FIGHTER 113X/123X Driftdata, utökad I detta formulär kan värmeregulatorns parametrar förändras genom att klicka på pil ner, välja värde i rullist och därefter kvittera med Set. Ändring av värde förutsätter att användaren har loggat in med skriv- eller administratörsbehörighet. Driftdata, externa enheter I detta formulär kan parametrar för externa enheter förändras genom att klicka på pil ner, välja värde i rullist och därefter kvittera med Set. Ändring av värde förutsätter att användaren har loggat in med skriv- eller administratörsbehörighet. Visningen av tillbehören är dynamisk, dvs tillbehören visas endast om de är installerade 26 RCU

29 Webbgränssnitt - FIGHTER 1250 Webbgränssnitt - FIGHTER 1250 Översiktsbild Detta är den första sidan som kommer upp efter inloggning. Den visar en översiktsbild med information om de viktigaste parametrarna i värmepumpen. B A C A B C Kommunikationsindikering Grön lampa indikerar fungerande kommunikation. Röd lampa indikerar kommunikationsfel. Driftindikeringar Tänd lampa indikerar aktiv funktion. Driftinformation Här visas status för de funktioner som är aktiverade i värmepumpen. Visningen av tillbehören är dynamisk, dvs tillbehören visas endast om de är installerade RCU 27

30 Webbgränssnitt - FIGHTER 1250 Driftdata Driftdata för flera mätvärden visas i tabellform för enkel översikt. M1.0 anger att motsvarande meny i FIGHTER 1250 är 1.0. Observera att vald RCU-förskjutning av värmekurva läggs ihop med värmepumpens egna förskjutning av värmekurva. För att ändra ett värde, klicka på pil ner och välj värde i rullist, kvittera med Set. Efter några sekunder bekräftas ändringen av värmepumpen och aktuellt värde uppdateras. Ändring av värde förutsätter att användaren har loggat in med skriv- eller administratörsbehörighet. 28 RCU

31 Webbgränssnitt - FIGHTER 1250 Driftdata, utökad I detta formulär kan värmeregulatorns parametrar förändras genom att klicka på pil ner, välja värde i rullist och därefter kvittera med Set. Ändring av värde förutsätter att användaren har loggat in med skriv- eller administratörsbehörighet. RCU 29

32 Webbgränssnitt - FIGHTER 1250 Driftdata, externa enheter I detta formulär kan parametrar för externa enheter förändras genom att klicka på pil ner, välja värde i rullist och därefter kvittera med Set. Ändring av värde förutsätter att användaren har loggat in med skriv- eller administratörsbehörighet. Driftdata, inverter I detta formulär kan parametrar för externa enheter förändras genom att klicka på pil ner, välja värde i rullist och därefter kvittera med Set. Ändring av värde förutsätter att användaren har loggat in med skriv- eller administratörsbehörighet. Visningen av tillbehören är dynamisk, dvs tillbehören visas endast om de är installerade 30 RCU

33 Larm/Status/Logg - FIGHTER 113X/123X/1250 Larm/Status/Logg - FIGHTER 113X/123X/1250 Larm/status I detta formulär visas de summalarm som värmepumpen har indikerat. Extern larmingång DI1 och DI2 har inte med värmepumpens funktioner att göra utan är egendefinierade funktioner, t ex rörelselarm och frysskydd. Återställning av larm sker från formulär Driftdata, utökad. Logg Här kan de loggfiler som finns i RCU hämtas. Parameterloggen innehåller valda loggvärden (se avsnitt Webbgränssnitt Inställningar > Logg ). Larmloggen innehåller alla larm som indikerats samt en mängd temperaturer registrerade vid tidpunkten för larmet. Loggfilerna kan rensas genom att trycka på knappen Rensa loggfil för respektive logg. Formatet för loggfilerna är CSV, vilket är ett standardformat som kan importeras till flera kalkylprogram för vidare behandling. RCU 31

34 SMS-kommandon* - FIGHTER 113X/123X/1250 SMS-kommandon* - FIGHTER 113X/123X/1250 SMS-kommandon* RCU 10 kan ta emot inkommande SMS-kommandon, och skicka tillbaka ett svar. Tabellen nedan beskriver tillgängliga kommandon. Om ett felaktigt meddelande skickas till RCU 10, kommer den att svara med en lista på tillgängliga kommandon. SMS-kommandon för att fråga värmepumpen* Kommando Svar Beskrivning Parameter Värde SMS-kommandon för att styra värmepumpen* För att RCU 10 skall skicka ett svar på inkommande SMS, krävs att telefonnumret som skickar SMS-meddelandet finns registrat på någon användare, eller att nummerkontroll av inkommande SMS-frågor är avstängd.?status Fighter Till / Från Värmepumpstatus (kontakt mellan RCU och värmepump) S-larm: Till / Från Summalarm Ute: nn,n Utetemperatur VV: nn,n Varmvattentemperatur Fram: nn,n Framledningstemperatur Retur: nn,n Returledningstemperatur BerFram: nn,n Beräknad framledningstemperatur GM: nn,n Aktuella gradminuter KBin: nn,n Köldbärartemperatur in KBut: nn,n Köldbärartemperatur ut VV: Till / Från Varmvattenproduktion aktiverad Drfitl: V / VH / S / A / ET ENDAST FIGHTER 113X/123X Driftläge (Vinter / Vår- Höst / Sommar / Auto / Enbart tillsatsdrift) S / A / ET ENDAST FIGHTER 1250 Driftläge (Sommar / Auto / Enbart tillsatsdrift) XVV: 0 / 3 / 6 / 12 / 24 Extra varmvatten-funktion Komp: Till / Från ENDAST FIGHTER 113X/123X Kompressor i drift nn,n ENDAST FIGHTER 1250 Kompressorfrekvensen TS: Till / Från Visar om någon tillsats är aktiverad DI: 1 / 2 / 12 RCU 10 digitala ingångar REG1: Förskjutning värmekurva via RCU 10 REG2: Förskjutning värmekurva 2 via RCU 10 Kommando Parameter Beskrivning!LARM RESET Återställer utlösta larm i värmepumpen!xvv 0 / 3 / 6 / 12 / 24 Aktivering av Extra varmvatten (3, 6, 12 eller 24 timmar. 0=Avaktivera)!DRIFT VH / S / A Ändra driftläge (Vår/Höst, Sommar, Auto) Vår/Höst ej för FIGHTER 1250!ET Till / Från Aktivering / Avaktivering av driftläget Enbart tillsatsdrift!reg Ändra RCU Förskjutning värmekurva (Inställbart mellan -10 och +10)!REG Ändra RCU Förskjutning värmekurva 2 (Inställbart mellan -10 och +10) Exempel: För att aktivera Extra varmvatten i 12 timmar skickas SMSmeddelandet:!XVV 12 För att ändra driftläge till sommar skickas SMSmeddelandet:!DRIFT S Bokstäverna å, ä och ö är shiftlägeskänsliga. Använd endast liten bokstav. * Endast RCU RCU

35 Webbgränssnitt - FIGHTER 1320/1330 Webbgränssnitt - FIGHTER 1320/1330 Översiktsbild Detta är den första sidan som kommer upp efter inloggning. Den visar en översiktsbild med information om de viktigaste parametrarna i värmepumpen. A B C D A B Listar installerade enheter. Klicka på önskad enhet för att se tillhörande driftinformation. Röd markör indikerar vilken enhet som visas. Slave visas endast då flera värmepumpar är anslutna till Mastern Driftindikeringar C D Larmindikeringar Driftinformation Här visas status för de funktioner som är aktiverade i värmepumpen. Visar driftläge för installerade enheter. Grön bakgrund anger kompressor i drift. Röd bakgrund indikerar larm. Visningen av tillbehören är dynamisk, dvs tillbehören visas endast om de är installerade RCU 33

36 Webbgränssnitt - FIGHTER 1320/1330 Driftdata Driftdata för flera mätvärden visas i tabellform för enkel översikt. M1.0 anger att motsvarande meny i FIGHTER 1320/1330 är 1.0. Observera att vald RCU-förskjutning av värmekurva läggs ihop med värmepumpens egna förskjutning av värmekurva. För att ändra ett värde, klicka på pil ner och välj värde i rullist, kvittera med Set. Efter några sekunder bekräftas ändringen av värmepumpen och aktuellt värde uppdateras. Ändring av värde förutsätter att användaren har loggat in med skriv- eller administratörsbehörighet. 34 RCU

37 Webbgränssnitt - FIGHTER 1320/1330 Driftdata, externa enheter I detta formulär kan parametrar för externa enheter förändras genom att klicka på pil ner, välja värde i rullist och därefter kvittera med Set. Ändring av värde förutsätter att användaren har loggat in med skriv- eller administratörsbehörighet. Visningen av tillbehören är dynamisk, dvs tillbehören visas endast om de är installerade Driftdata, kompressor I detta formulär kan parametrar för kompressorerna förändras genom att klicka på pil ner, välja värde i rullist och därefter kvittera med Set. Växla mellan olika värmepumpar i systemet med rullisten uppe till vänster.. Ändring av värde förutsätter att användaren har loggat in med skriv- eller administratörsbehörighet. RCU 35

38 Webbgränssnitt - FIGHTER 1320/1330 Logg Här kan de loggfiler som finns i RCU hämtas. Parameterloggen innehåller valda loggvärden (se avsnitt Webbgränssnitt Inställningar > Logg ). Larmloggen innehåller alla larm som indikerats samt en mängd temperaturer registrerade vid tidpunkten för larmet. Loggfilerna kan rensas genom att trycka på knappen Rensa loggfil för respektive logg. Formatet för loggfilerna är CSV, vilket är ett standardformat som kan importeras till flera kalkylprogram för vidare behandling. 36 RCU

39 SMS-kommandon* FIGHTER 1320/1330 SMS-kommandon* FIGHTER 1320/1330 SMS-komandon* RCU 10 kan ta emot inkommande SMS-kommandon, och skicka tillbaka ett svar. Tabellen nedan beskriver tillgängliga kommandon. Om ett felaktigt meddelande skickas till RCU 10, kommer den att svara med en lista på tillgängliga kommandon. SMS-kommandon för att fråga värmepumpen* För att RCU 10 skall skicka ett svar på inkommande SMS, krävs att telefonnumret som skickar SMS-meddelandet finns registrat på någon användare. Kommando Svar Beskrivning Parameter Värde?STATUS Fighter 1320 Till / Från Värmepumpstatus (kontakt mellan RCU och värmepump) S-larm: Till / Från Summalarm Ute: nn,n Utetemperatur VV: nn,n Varmvattentemperatur Fram: nn,n Framledningstemperatur System M / S1 / S2.../ S8 Visar vilka enheter som är tillkopplade BerFram: nn,n Beräknad framledningstemperatur GM: nn,n Aktuella gradminuter Drfitl: V / VH / S / A / ET Driftläge (Vinter / Vår-Höst / Sommar / Auto / Enbart tillsatsdrift) XVV: 0 / 3 / 6 / 12 / 24 Extra varmvatten-funktion TS: Till / Från Visar om någon tillsats är aktiverad DI: 1 / 2 / 12 RCU 10 digitala ingångar REG1: Förskjutning värmekurva via RCU 10 REG2: Förskjutning värmekurva 2 via RCU 10?STATUS M/S1-S8 KPRA: Värme / VV /... Visar aktuell status för kompressor A (drifttyp eller larm) KPRB: Värme / VV /... Visar aktuell status för kompressor B (drifttyp eller larm) VBut: nn,n / nn,n Värmebärartemperatur fram för kompressor A / B VBin: nn,n / nn,n Värmebärertemperatur retur för kompressor A / B KBin: nn,n / nn,n Köldbärartemperatur in för kompressor A / B KBut: nn,n / nn,n Köldbärartemperatur ut för kompressor A / B SMS-kommandon för att styra värmepumpen* Kommando Parameter Beskrivning!LARM M / S1 / S2.../ S8 Återställer utlösta larm i värmepumpen!xvv 0 / 3 / 6 / 12 / 24 Aktivering av Extra varmvatten (3, 6, 12 eller 24 timmar. 0=Avaktivera)!DRIFT V / VH / S / A / TS Ändra driftläge (Vinter, Vår/Höst, Sommar, Auto, Tillsats)!REG Ändra RCU Förskjutning värmekurva (Inställbart mellan -10 och +10)!REG Ändra RCU Förskjutning värmekurva 2 (Inställbart mellan -10 och +10) Exempel: För att se status för slav 5 skickas SMS-meddelandet:?STATUS S5 För att ändra driftläge till sommar skickas SMSmeddelandet:!DRIFT S * Endast RCU 10 RCU 37

40 Komponentplacering Komponentplacering Komponentlista 1 Kommunikationsmodul 2 GSM-modem* 3 Antenn* 4 Kommunikationsport till FIGHTER 5 Nätverksanslutning 6 Uttryckningsknapp och hållare för SIM-kort* 7 Inkoppling av extern kontaktfunktion 8 Etikett med MAC ID RCU LEK RCU LEK 8 5 * Endast RCU RCU

41 LEK LEK LEK LEK LEK LEK LEK LEK Övrigt Övrigt Tekniska data Ethernet anslutning 10Base-T eller 100Base-TX (IEEE 802.3). RJ 45 kontakt. Märkdata 230 V 50 Hz 3 VA Drifttemperaturområde 0-60 C CE certifikation Enligt EN :1993 och EN :1999 Bipackningssats LEK Kablage till värmepump, 0,5 m Skarvkontakt LEK Spänningsadapter CD-skiva med RCU konfigurationsmjukvara LEK Skylt för montering på täcklock Nätverkskabel (korsad) för anslutning till dator. RCU 39

42 Vanliga frågor Vanliga frågor Vad måste man tänka på om man skall komma åt webbsidorna från Internet? I de flesta fall där man har en fast internetanslutning finns det någon form av brandvägg som skyddar nätverket. För att kunna komma åt en enhet innanför en brandvägg, måste den konfigureras för att släppa igenom den trafik man vill. För att komma åt webbsidorna i RCU från Internet måste port 80 (HTTP/webb) öppnas i brandväggen och styras till RCU-enheten på insidan. Hur gör jag för att koppla en RCU med en sladd direkt till en dator utan att koppla in den i nätverket? Kablar i ett ethernet-nätverk kan vara av två typer: rak eller korsad. En rak kabel används mellan dator<- >nätverksutrustning. En korsad mellan dator<->dator eller nätverksutrustning<-> nätverksutrustning. RCU räknas som en dator så därför skall en korsad kabel användas om den kopplas direkt till en annan dator. Kan RCU 10 smittas med virus? Nej. Virus är i regel alltid skrivna för att smitta datorer som kör Microsoft Windows eller i sällsynta fall Linux. Ett virus skrivet för ett visst operativsystem/processor och kan endast smitta den typ av platform det är skrivet för. En RCU kör inte samma typ av processor som en vanlig dator så den kan därför heller inte bli smittad. Vad menas med JAVA-stöd i webbläsaren? För att program skrivna i JAVA skall kunna köras på en dator krävs att en JVM (Java Virtual Machine) är installerad. En JAVA applet på en webbsida kräver att webb-läsaren kan använda sig av denna JVM för att köra appleten. De flesta webbläsare idag kan hantera detta men det finns inte alltid en JVM installerad på datorn. I detta fall måste man ladda ned och installera en JVM för att allt skall fungera. JVM:er för en mängd olika operativsystem kan laddas hem ifrån: Det finns även en version på den medföljande CD:n. Vad behöver jag för abonnemang till mitt GSM-modem?* Om funktionen med uppringd dataanslutning till modemet skall användas krävs ett speciellt abonnemang. Se avsnitt Webbgränssnitt Inställningar > Modem. För övriga funktioner finns inga speciella krav på GSMabonnemanget. Kontantkort, vanliga abonnemang eller speciella telematikabonnemang fungerar bra. Dock måste kontantkort fyllas på med jämna mellanrum för att inte avaktiveras. Kan jag surfa in i produkten via GSMmodemet?* Ja, det är möjligt att ringa in till en RCU om man har ett modem anslutet till datorn och har konfigurerat RCU n att acceptera detta. Via denna förbindelse är det sedan möjligt att titta på webbsidorna och ladda ner loggfiler. * Endast RCU 10 För denna funktion måste dock GSM-abonnemanget ha en speciell tjänst för uppringd dataanslutning. Se avsnitt Webbgränssnitt Inställningar > Modem. Kan jag hämta logg-filerna via GSMmodemet? Hur gör jag?* Ja, det är möjligt att ringa in till en RCU om man har ett modem anslutet till datorn och har konfigurerat RCU n att acceptera detta. För denna funktion måste dock GSM-abonnemanget ha en speciell tjänst för uppringd dataanslutning. Se avsnitt Webbgränssnitt Inställningar > Modem. Skriv in adressen till RCU n i webb-läsaren, och lägg till / cgi-bin/log.csv. Då kommer en inloggnings-ruta upp och sedan en fråga om du vill öppna eller spara filen. Det kommer upp två inloggningsrutor, varför? Tyvärr är ofta inte webbläsare perfekt integrerade med den JVM som finns installerad på datorn. I praktiken förstår inte JVM:en (som kör JAVA-applets) att webbläsaren redan har lagt upp en inloggningsruta och lägger därför upp ytterligare en när en JAVA-applet skall köras för säkerhets skull. Detta kommer förhoppningsvis att lösas med framtida versioner av webbläsare och JVM:er. Jag får inget svar när jag skickar ett SMSkommando till RCU, vad är fel?* Förmodligen är inte telefonnumret registrerat i RCU n, vilket krävs för att kunna skicka kommandon till den. Ett annat problem kan vara att det saknas GSM-täckning där RCU-enheten är placerad. Vad menas med Nätmask? En IP-adress är på 32 bitar där och nätmasken anger hur många bitar som används för nätets adressering. Resterande bitar identifierar datorn på nätet. Nätmasken ser ut på samma sätt som en IP-adress, exempelvis eller Vad är default Gateway? För att datorer som ligger på olika nätverk (olika subnät) skall kunna prata med varandra behövs routrar mellan nätverken för att brygga trafiken. Default gateway är en beteckning på den router som skall användas för att nå datorer som ej ligger på det lokala nätverket. Denna router skickar sedan vidare informationen till destinationen eller den närmsta routern som den känner till. Vilka webb-läsare fungerar tillsammans med RCU? Sidorna är optimerade för Internet Explorer och Mozilla Firefox. Andra webb-läsare bör fungera bra, men sidorna kan se annorlunda ut. Vilket format är det på logg-filerna? Loggfilerna i RCU n är av typen CSV. Detta är ett vanligt format för loggfiler och stöds av exempelvis Microsoft Excel. 40 RCU
