GEA PHE Systems Skräddarsydda lösningar för värmeväxling

Transkript

1 GEA PHE Systems Skräddarsydda lösningar för värmeväxling engineering for a better world GEA Heat Exchangers

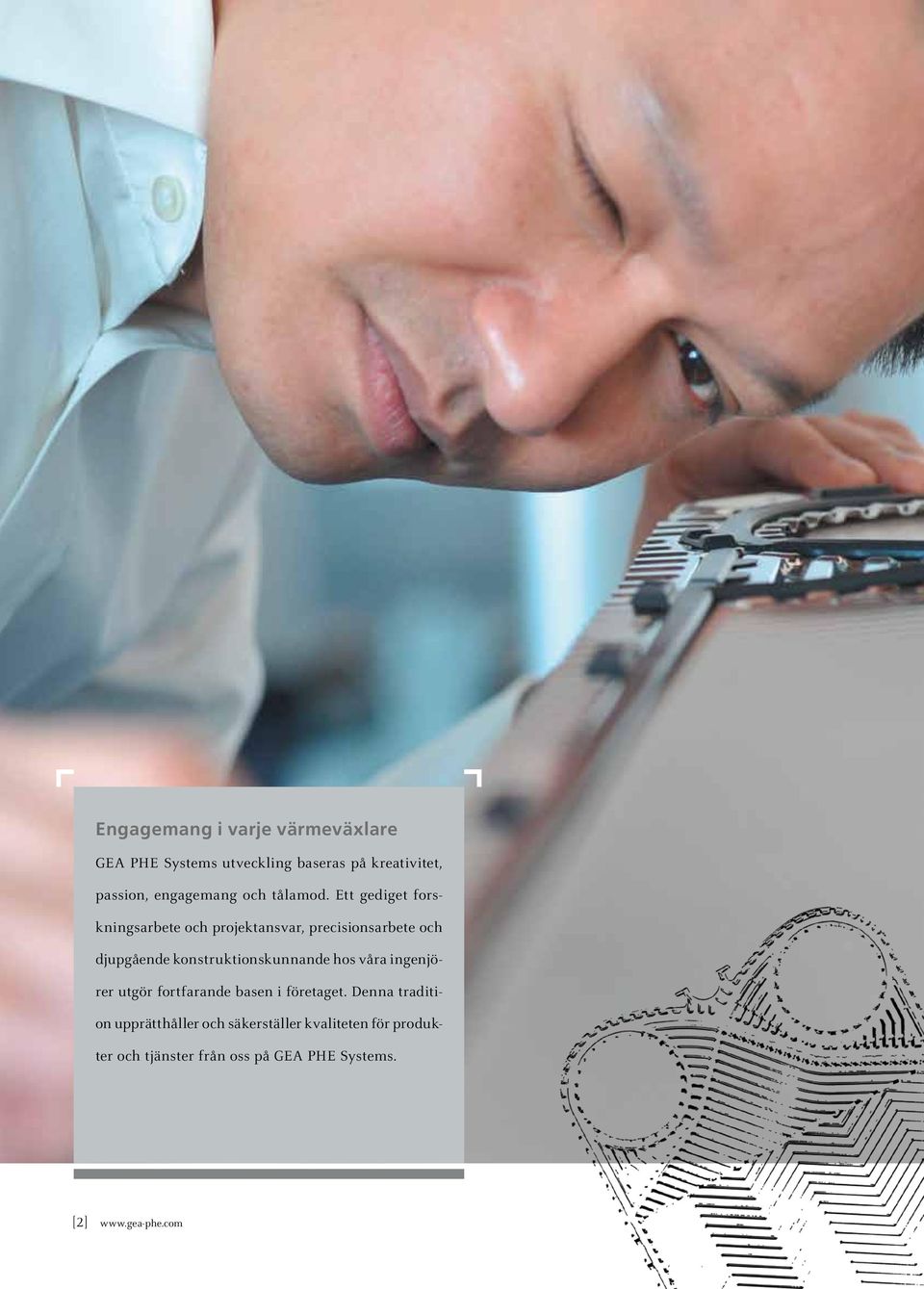

2 Engagemang i varje värmeväxlare GEA PHE Systems utveckling baseras på kreativitet, passion, engagemang och tålamod. Ett gediget forskningsarbete och projektansvar, precisionsarbete och djupgående konstruktionskunnande hos våra ingenjörer utgör fortfarande basen i företaget. Denna tradition upprätthåller och säkerställer kvaliteten för produkter och tjänster från oss på GEA PHE Systems. [ 2 ]

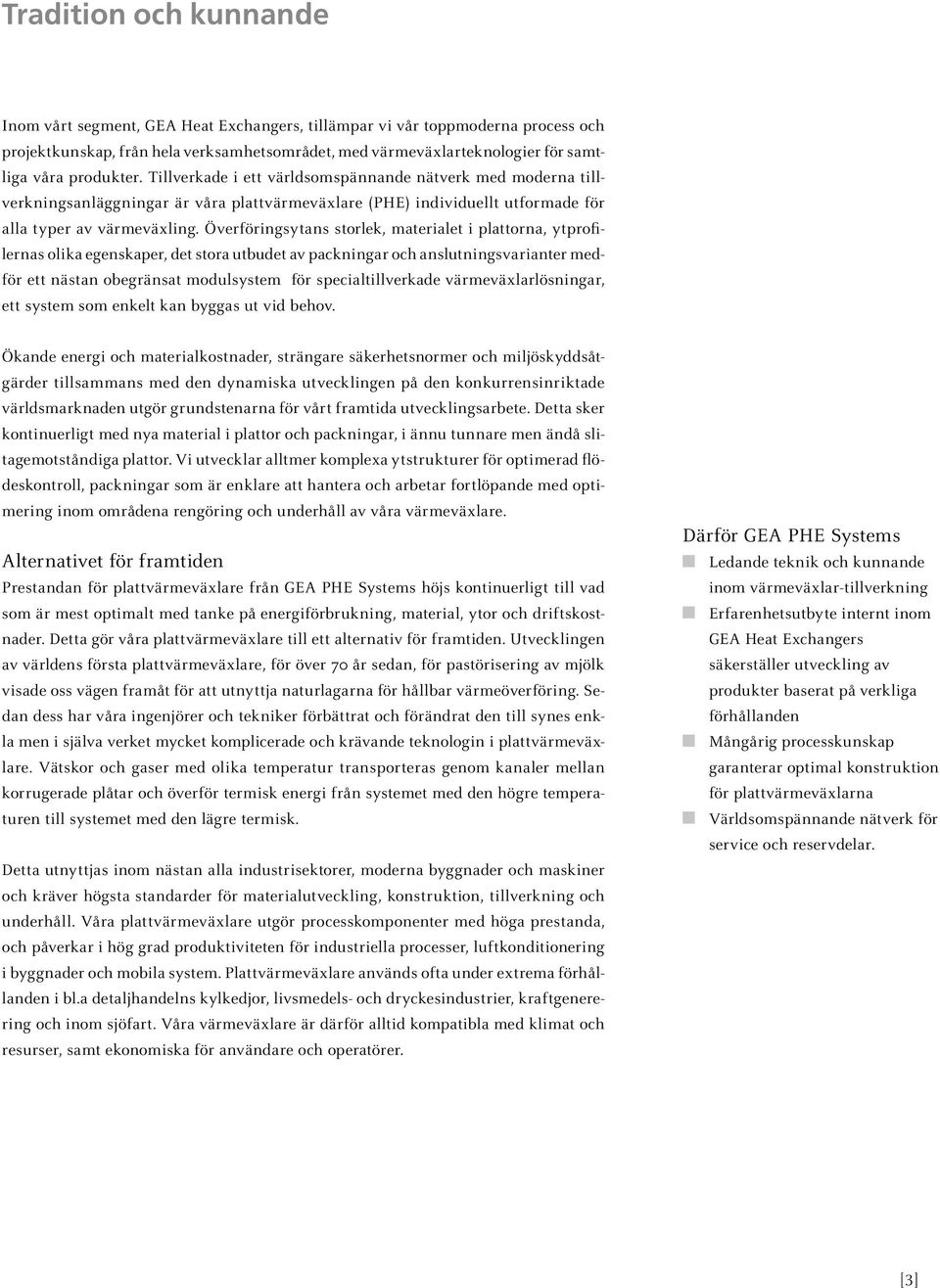

3 Tradition och kunnande Inom vårt segment, GEA Heat Exchangers, tillämpar vi vår toppmoderna process och projektkunskap, från hela verksamhetsområdet, med värmeväxlarteknologier för samtliga våra produkter. Tillverkade i ett världsomspännande nätverk med moderna tillverkningsanläggningar är våra plattvärmeväxlare (PHE) individuellt utformade för alla typer av värmeväxling. Överföringsytans storlek, materialet i plattorna, ytprofilernas olika egenskaper, det stora utbudet av packningar och anslutningsvarianter medför ett nästan obegränsat modulsystem för specialtillverkade värmeväxlarlösningar, ett system som enkelt kan byggas ut vid behov. Ökande energi och materialkostnader, strängare säkerhetsnormer och miljöskyddsåtgärder tillsammans med den dynamiska utvecklingen på den konkurrensinriktade världsmarknaden utgör grundstenarna för vårt framtida utvecklingsarbete. Detta sker kontinuerligt med nya material i plattor och packningar, i ännu tunnare men ändå slitagemotståndiga plattor. Vi utvecklar alltmer komplexa ytstrukturer för optimerad flödeskontroll, packningar som är enklare att hantera och arbetar fortlöpande med optimering inom områdena rengöring och underhåll av våra värmeväxlare. Alternativet för framtiden Prestandan för plattvärmeväxlare från GEA PHE Systems höjs kontinuerligt till vad som är mest optimalt med tanke på energiförbrukning, material, ytor och driftskostnader. Detta gör våra plattvärmeväxlare till ett alternativ för framtiden. Utvecklingen av världens första plattvärmeväxlare, för över 70 år sedan, för pastörisering av mjölk visade oss vägen framåt för att utnyttja naturlagarna för hållbar värmeöverföring. Sedan dess har våra ingenjörer och tekniker förbättrat och förändrat den till synes enkla men i själva verket mycket komplicerade och krävande teknologin i plattvärmeväxlare. Vätskor och gaser med olika temperatur transporteras genom kanaler mellan korrugerade plåtar och överför termisk energi från systemet med den högre temperaturen till systemet med den lägre termisk. Detta utnyttjas inom nästan alla industrisektorer, moderna byggnader och maskiner och kräver högsta standarder för materialutveckling, konstruktion, tillverkning och underhåll. Våra plattvärmeväxlare utgör processkomponenter med höga prestanda, och påverkar i hög grad produktiviteten för industriella processer, luftkonditionering i byggnader och mobila system. Plattvärmeväxlare används ofta under extrema förhållanden i bl.a detaljhandelns kylkedjor, livsmedels- och dryckesindustrier, kraftgenerering och inom sjöfart. Våra värmeväxlare är därför alltid kompatibla med klimat och resurser, samt ekonomiska för användare och operatörer. Därför GEA PHE Systems Ledande teknik och kunnande inom värmeväxlar-tillverkning Erfarenhetsutbyte internt inom GEA Heat Exchangers säker ställer utveckling av produkter baserat på verkliga förhållanden Mångårig processkunskap garanterar optimal konstruktion för plattvärmeväxlarna Världsomspännande nätverk för service och reservdelar. [ 3 ]

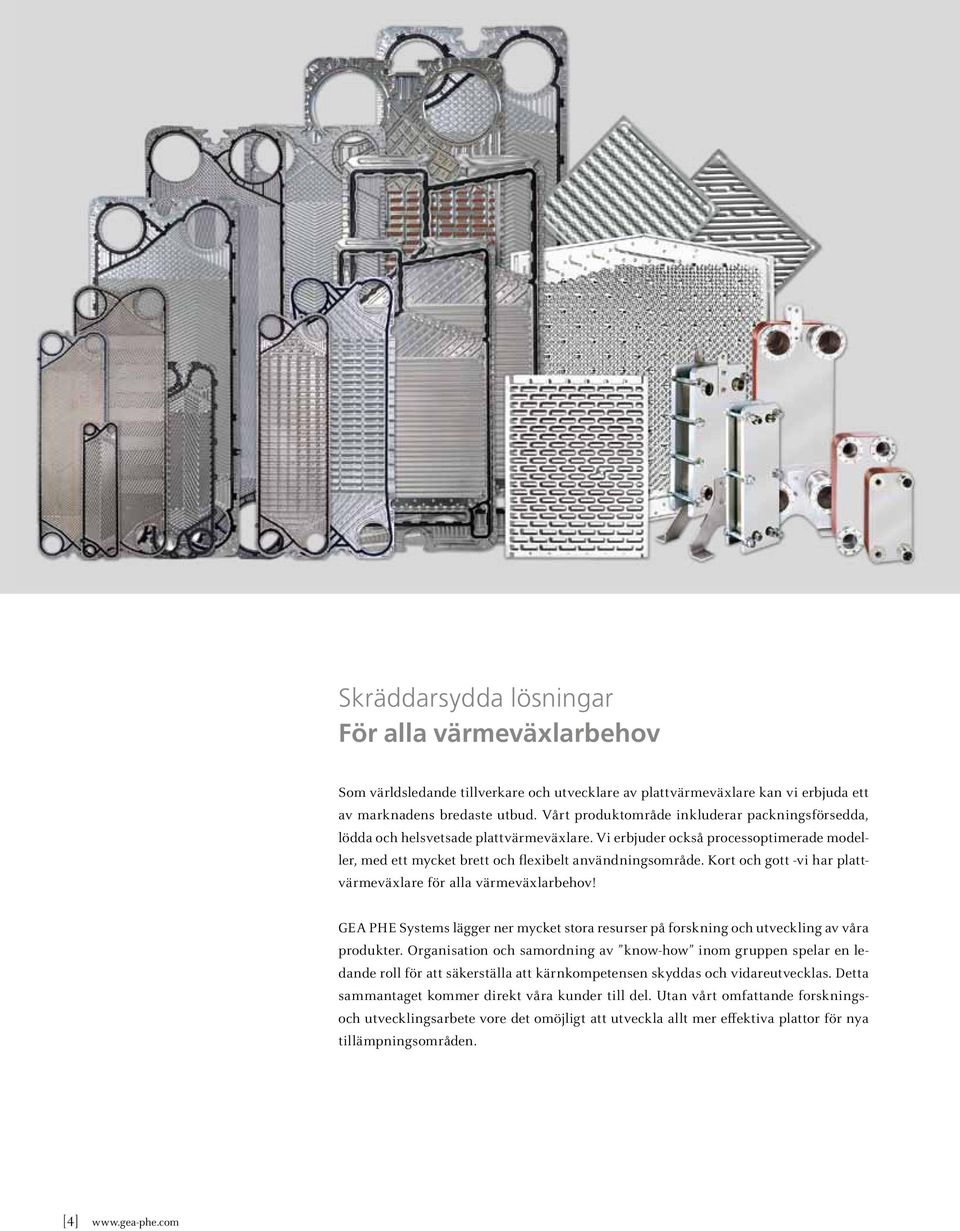

4 Skräddarsydda lösningar För alla värmeväxlarbehov Som världsledande tillverkare och utvecklare av plattvärmeväxlare kan vi erbjuda ett av marknadens bredaste utbud. Vårt produktområde inkluderar packningsförsedda, lödda och helsvetsade plattvärmeväxlare. Vi erbjuder också processoptimerade modeller, med ett mycket brett och flexibelt användningsområde. Kort och gott -vi har plattvärmeväxlare för alla värmeväxlarbehov! GEA PHE Systems lägger ner mycket stora resurser på forskning och utveckling av våra produkter. Organisation och samordning av know-how inom gruppen spelar en ledande roll för att säkerställa att kärnkompetensen skyddas och vidareutvecklas. Detta sammantaget kommer direkt våra kunder till del. Utan vårt omfattande forskningsoch utvecklingsarbete vore det omöjligt att utveckla allt mer effektiva plattor för nya tillämpningsområden. [ 4 ]

5 EcoLoc packningssystem De limfria EcoLock-packningarna kan snabbt och enkelt bytas. Konventionell plattkonstruktion OptiWave-konstruktion Den optimerade korrugeringen ger en jämn och hög värmeöverföring över hela plattans bredd. NT Serien Toppmodern teknologi för alla tillämpningar Den nya NT-Serien erbjuder ett stort antal möjliga varianter. Detta tack vare att plattyperna finns tillgängliga i flera olika längder och mönster. NT-Serien utmärks av högre prestanda, fler möjligheter och lägre investeringskostnader. Det flexibla och universella plattutbudet gör NT-Serien till ett effektivt och konkurrenskraftigt verktyg för att nå Dina målsättningar för ännu bättre totalekonomi, noggrannhet och flexibilitet. Dina fördelar i korthet Hög värmeöverföringskapacitet (k-värde) Reducerade investerings- och underhållskostnader Optimal flödesfördelning över plattan- sk OptiWave Förenklad service med PosLoc självlåsande plattstyrning Snabbt och enkelt packningsbyte Flexibla lösningar för många olika applikationer Finns tillängliga i specialmaterial för både plattor och packningar dimensioner på sidorna 18 och 19 [ 5 ]

6 NX Serien Effektiv värmeöverföring vid små temperaturskillnader Våra NX plattvärmeväxlare grundas på den framgångsrika NT-teknologin. De utvecklades speciellt för högpresterande fjärrkylsystem med krav på minimala temperaturskillnader och max trycktålighet. Fördelar i korthet Hög tryckhållfasthet Utmärkt energieffektivitet Höga värmeöverföringsvärden Klarar extremt små temperaturskillnader Låga investerings- drifts- och underhållskostnader Kompakt, utrymmesbesparande konstruktion OptiWave-utförande PosLock-plattguide-system EcoLoc packningssystem Fördelarna med NX Serien blir uppenbara i extrema klimatzoner och höghus vid användning för separering av system med olika driftstryck. Trycktåligheten är upp till 29 bar. NX-serien är lämpad för applikationer med små temperaturdifferenser, under 1 C, vilket medger användning för även de mest krävande tillämpningarna Plattornas korrugering i NT Serien Tät korrugering i NX Serien Den täta korrugeringen gör NX trycktålig och säkerställer hög turbulens i flödet. dimensioner på sidorna 18 och 19 [ 6 ]

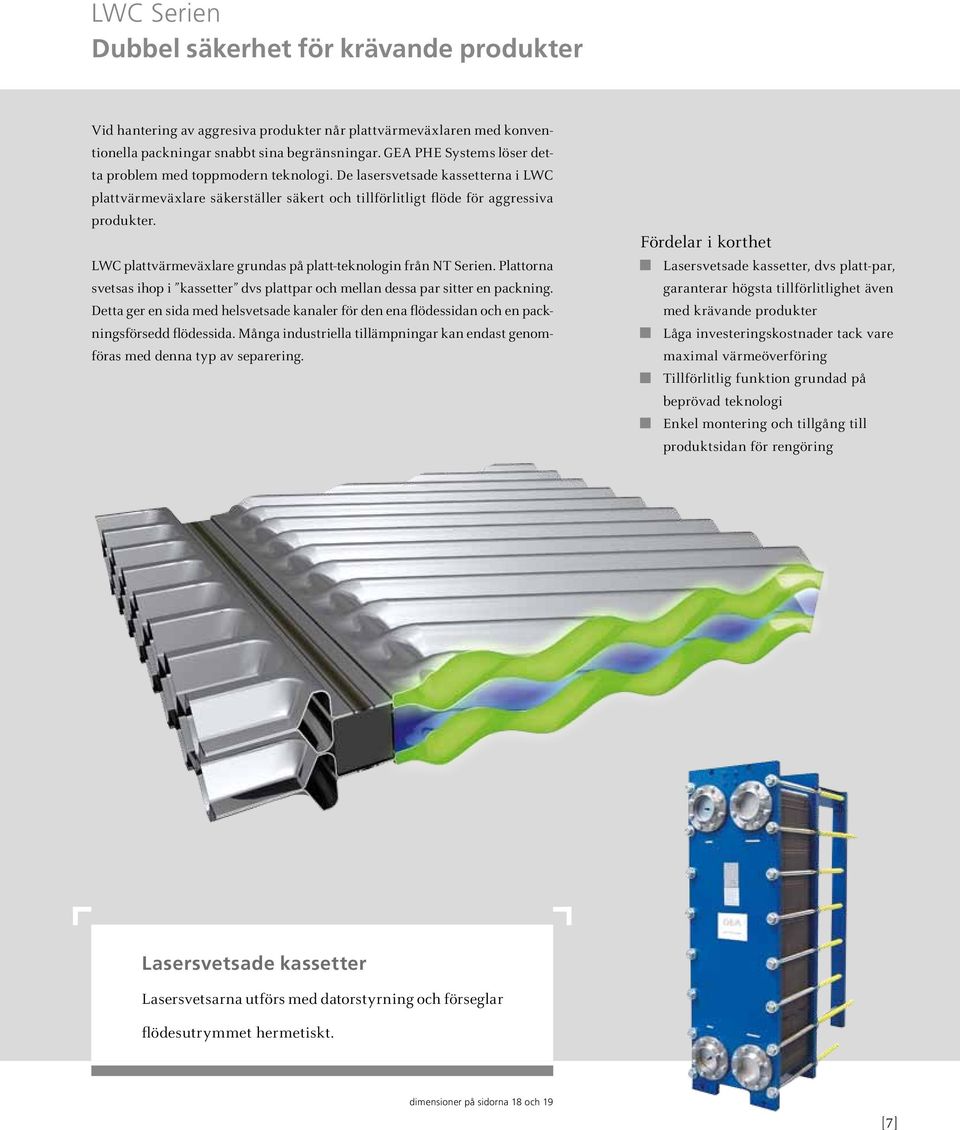

7 LWC Serien Dubbel säkerhet för krävande produkter Vid hantering av aggresiva produkter når plattvärmeväxlaren med konventionella packningar snabbt sina begränsningar. GEA PHE Systems löser detta problem med toppmodern teknologi. De lasersvetsade kassetterna i LWC plattvärmeväxlare säkerställer säkert och tillförlitligt flöde för aggressiva produkter. LWC plattvärmeväxlare grundas på platt-teknologin från NT Serien. Platt orna svetsas ihop i kassetter dvs plattpar och mellan dessa par sitter en packning. Detta ger en sida med helsvetsade kanaler för den ena flödessidan och en packningsförsedd flödessida. Många industriella tillämpningar kan endast genomföras med denna typ av separering. Fördelar i korthet Lasersvetsade kassetter, dvs platt-par, garanterar högsta tillförlitlighet även med krävande produkter Låga investeringskostnader tack vare maximal värmeöverföring Tillförlitlig funktion grundad på beprövad teknologi Enkel montering och tillgång till produktsidan för rengöring Lasersvetsade kassetter Lasersvetsarna utförs med datorstyrning och förseglar flödesutrymmet hermetiskt. dimensioner på sidorna 18 och 19 [ 7 ]

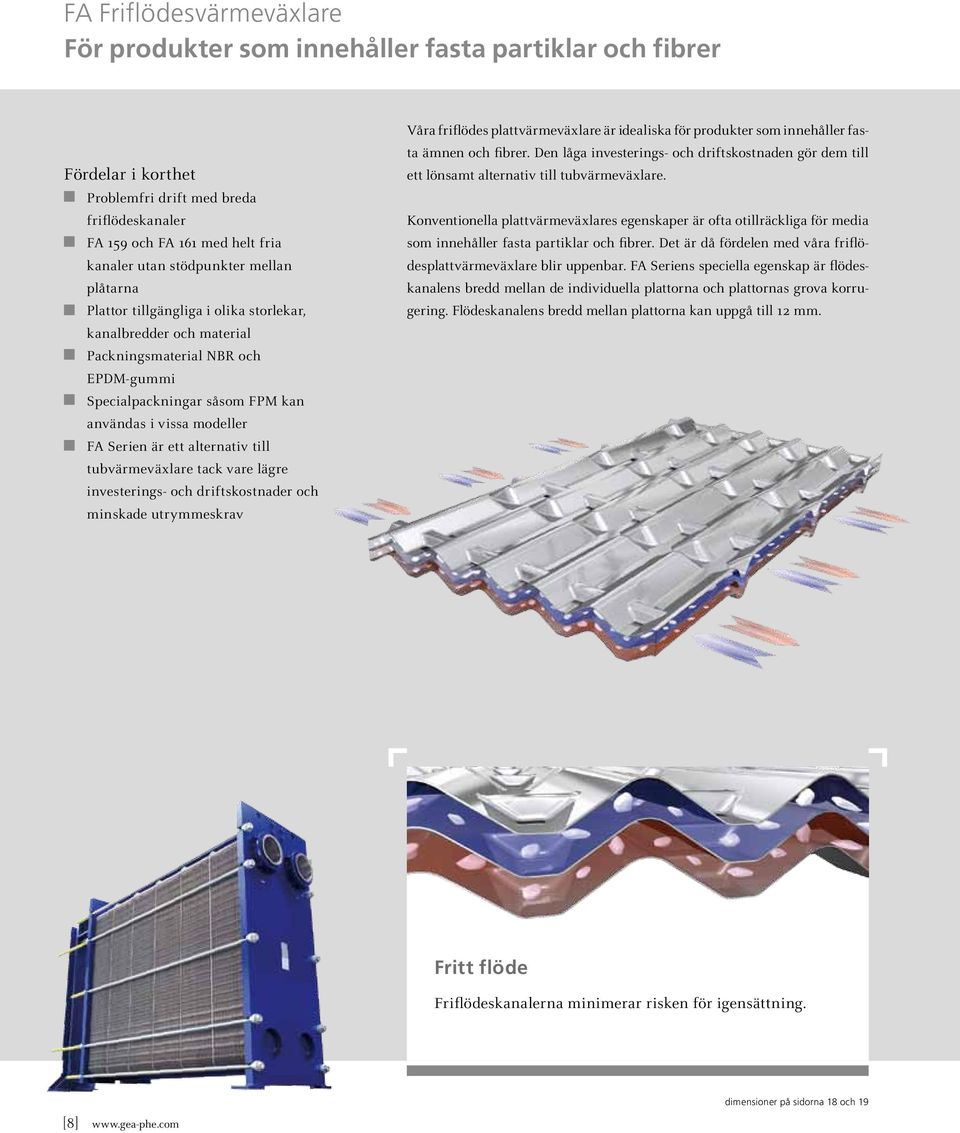

8 FA Friflödesvärmeväxlare För produkter som innehåller fasta partiklar och fibrer Fördelar i korthet Problemfri drift med breda friflödeskanaler FA 159 och FA 161 med helt fria kanaler utan stödpunkter mellan plåtarna Plattor tillgängliga i olika storlekar, kanalbredder och material Packningsmaterial NBR och EPDM-gummi Specialpackningar såsom FPM kan användas i vissa modeller FA Serien är ett alternativ till tubvärmeväxlare tack vare lägre investerings- och driftskostnader och minskade utrymmeskrav Våra friflödes plattvärmeväxlare är idealiska för produkter som innehåller fasta ämnen och fibrer. Den låga investerings- och driftskostnaden gör dem till ett lönsamt alternativ till tubvärmeväxlare. Konventionella plattvärmeväxlares egenskaper är ofta otillräckliga för media som innehåller fasta partiklar och fibrer. Det är då fördelen med våra friflödesplattvärmeväxlare blir uppenbar. FA Seriens speciella egenskap är flödeskanalens bredd mellan de individuella plattorna och plattornas grova korrugering. Flödeskanalens bredd mellan plattorna kan uppgå till 12 mm. Fritt flöde Friflödeskanalerna minimerar risken för igensättning. dimensioner på sidorna 18 och 19 [ 8 ]

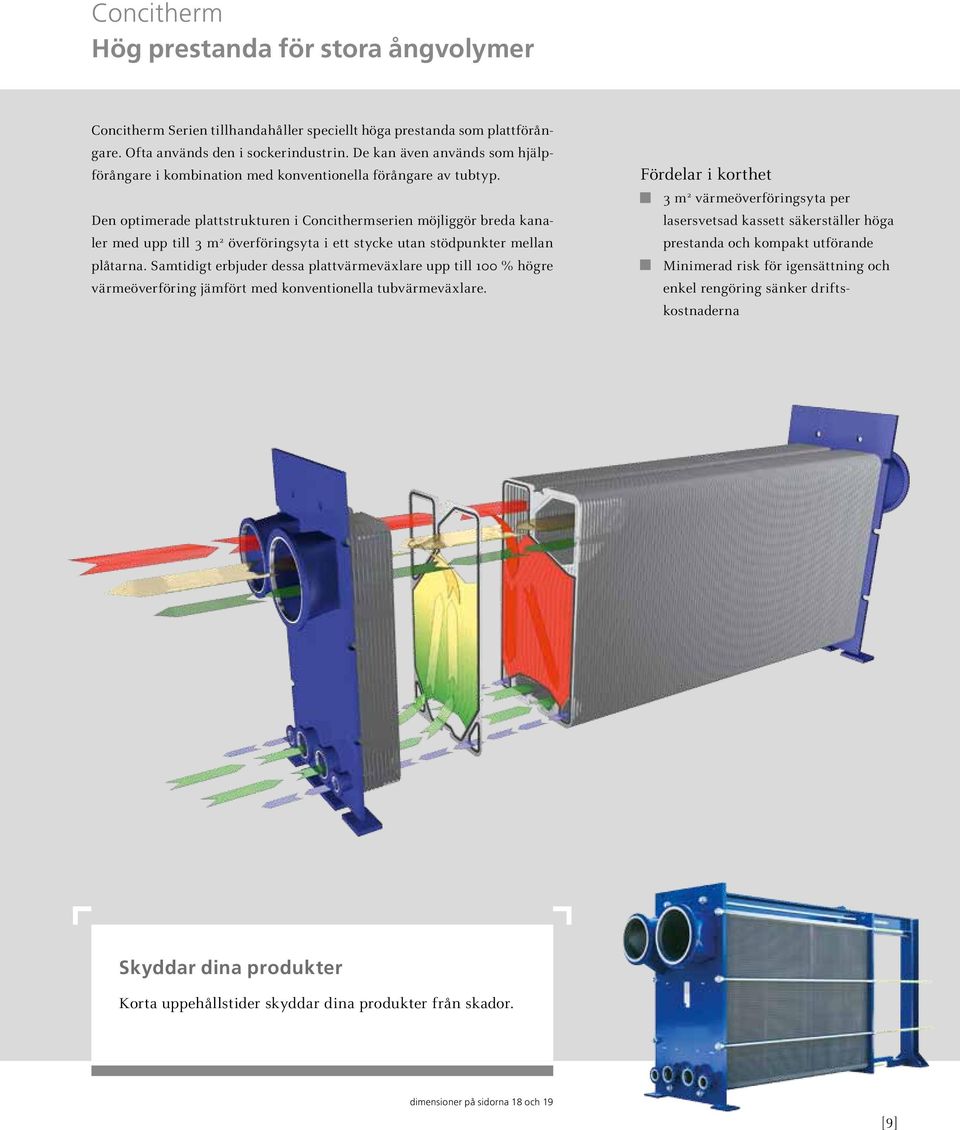

9 Concitherm Hög prestanda för stora ångvolymer Concitherm Serien tillhandahåller speciellt höga prestanda som plattförångare. Ofta används den i sockerindustrin. De kan även används som hjälpförångare i kombination med konventionella förångare av tubtyp. Den optimerade plattstrukturen i Concithermserien möjliggör breda kanaler med upp till 3 m 2 överföringsyta i ett stycke utan stödpunkter mellan plåtarna. Samtidigt erbjuder dessa plattvärmeväxlare upp till 100 % högre värmeöverföring jämfört med konventionella tubvärmeväxlare. Fördelar i korthet 3 m 2 värmeöverföringsyta per lasersvetsad kassett säkerställer höga prestanda och kompakt utförande Minimerad risk för igensättning och enkel rengöring sänker driftskostnaderna Skyddar dina produkter Korta uppehållstider skyddar dina produkter från skador. dimensioner på sidorna 18 och 19 [ 9 ]

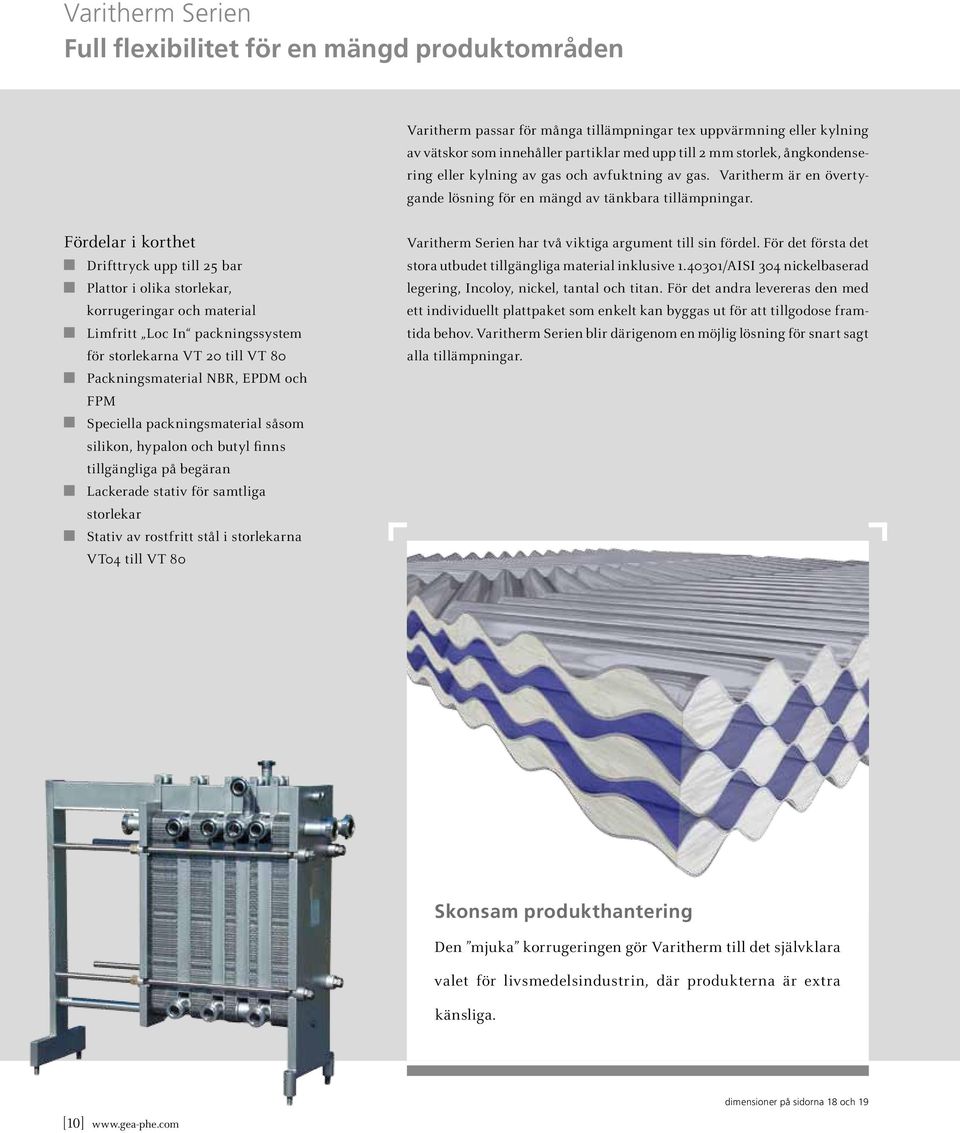

10 Varitherm Serien Full flexibilitet för en mängd produktområden Varitherm passar för många tillämpningar tex uppvärmning eller kylning av vätskor som innehåller partiklar med upp till 2 mm storlek, ångkondensering eller kylning av gas och avfuktning av gas. Varitherm är en övertygande lösning för en mängd av tänkbara tillämpningar. Fördelar i korthet Drifttryck upp till 25 bar Plattor i olika storlekar, korrugeringar och material Limfritt Loc In packningssystem för storlekarna VT 20 till VT 80 Packningsmaterial NBR, EPDM och FPM Speciella packningsmaterial såsom silikon, hypalon och butyl finns tillgängliga på begäran Lackerade stativ för samtliga storlekar Stativ av rostfritt stål i storlekarna VT04 till VT 80 Varitherm Serien har två viktiga argument till sin fördel. För det första det stora utbudet tillgängliga material inklusive /AISI 304 nickelbaserad legering, Incoloy, nickel, tantal och titan. För det andra levereras den med ett individuellt plattpaket som enkelt kan byggas ut för att tillgodose framtida behov. Varitherm Serien blir därigenom en möjlig lösning för snart sagt alla tillämpningar. Skonsam produkthantering Den mjuka korrugeringen gör Varitherm till det självklara valet för livsmedelsindustrin, där produkterna är extra känsliga. dimensioner på sidorna 18 och 19 [ 10 ]

11 GG Serien för uppvärmning av dricksvatten En effektiv och tillförlitlig plattvärmeväxlare är ett måste vid uppvärmningsprocessen för att säkerställa att dricksvatten förblir en säker och hälsosam dagligvara. Med GG-serien presenterar GEA PHE Systems en ny innovativ lösning för uppvärmning av dricksvatten. GG är en plattvärmeväxlare, fri från koppar eller andra legeringar, en lösning som är både kostnadseffektiv och hygieniskt ren. GG-serien kombinerar de många fördelarna med våra packningsförsedda och lödda plattvärmeväxlare. En specialpackning i kombination med plattor av rostfritt stål och en revolutionerande ramkonstruktion bildar stommen för en livsmedelssäker värmeväxlare till låg kostnad. Fördelar i korthet För dricksvattentillämpningar Korrosionssäker Kostnadseffektiv Lång livslängd Material som kommer i kontakt med produkten uppfyller FDA:s krav Låg vikt Minimalt utrymmeskrav för installation Innovativ lösning Med GG-serien presenterar GEA PHE Systems en innovativ lösning för uppvärmning av dricksvatten. Den kombinerar de många fördelarna hos våra packningsförsedda och lödda plattvärmeväxlare. dimensioner på sidorna 18 och 19 [ 11 ]

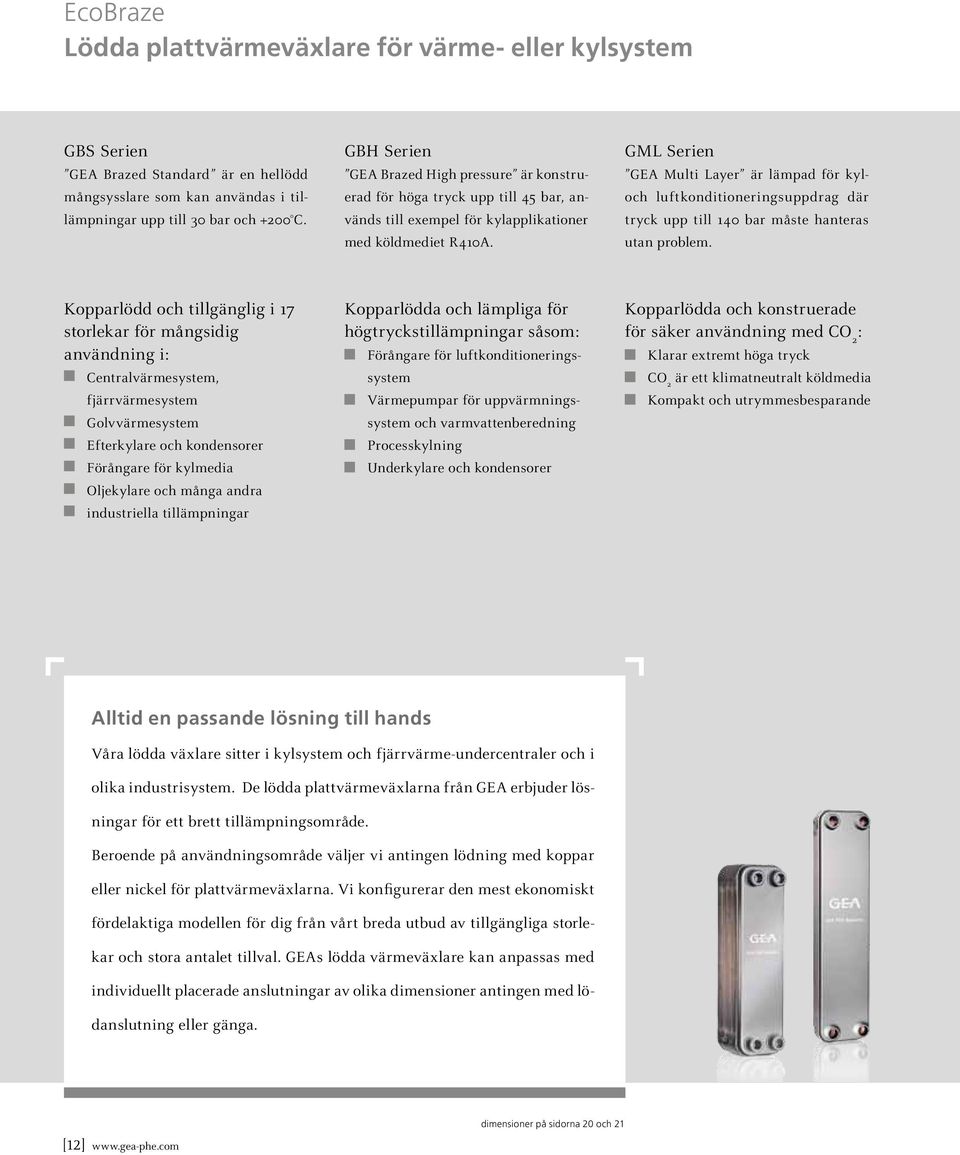

12 EcoBraze Lödda plattvärmeväxlare för värme- eller kylsystem GBS Serien GEA Brazed Standard är en hellödd mångsysslare som kan användas i tillämpningar upp till 30 bar och +200 C. GBH Serien GEA Brazed High pressure är konstruerad för höga tryck upp till 45 bar, används till exempel för kylapplikationer med köldmediet R410A. GML Serien GEA Multi Layer är lämpad för kyloch luftkonditioneringsuppdrag där tryck upp till 140 bar måste hanteras utan problem. Kopparlödd och tillgänglig i 17 storlekar för mångsidig användning i: Centralvärmesystem, fjärrvärmesystem Golvvärmesystem Efterkylare och kondensorer Förångare för kylmedia Oljekylare och många andra industriella tillämpningar Kopparlödda och lämpliga för högtryckstillämpningar såsom: Förångare för luftkonditioneringssystem Värmepumpar för uppvärmningssystem och varmvattenberedning Processkylning Underkylare och kondensorer Kopparlödda och konstruerade för säker användning med CO 2 : Klarar extremt höga tryck CO 2 är ett klimatneutralt köldmedia Kompakt och utrymmesbesparande Alltid en passande lösning till hands Våra lödda växlare sitter i kylsystem och fjärrvärme-undercentraler och i olika industrisystem. De lödda plattvärmeväxlarna från GEA erbjuder lösningar för ett brett tillämpningsområde. Beroende på användningsområde väljer vi antingen lödning med koppar eller nickel för plattvärmeväxlarna. Vi konfigurerar den mest ekonomiskt fördelaktiga modellen för dig från vårt breda utbud av tillgängliga storlekar och stora antalet tillval. GEAs lödda värmeväxlare kan anpassas med individuellt placerade anslutningar av olika dimensioner antingen med lödanslutning eller gänga. [ 12 ] dimensioner på sidorna 20 och 21

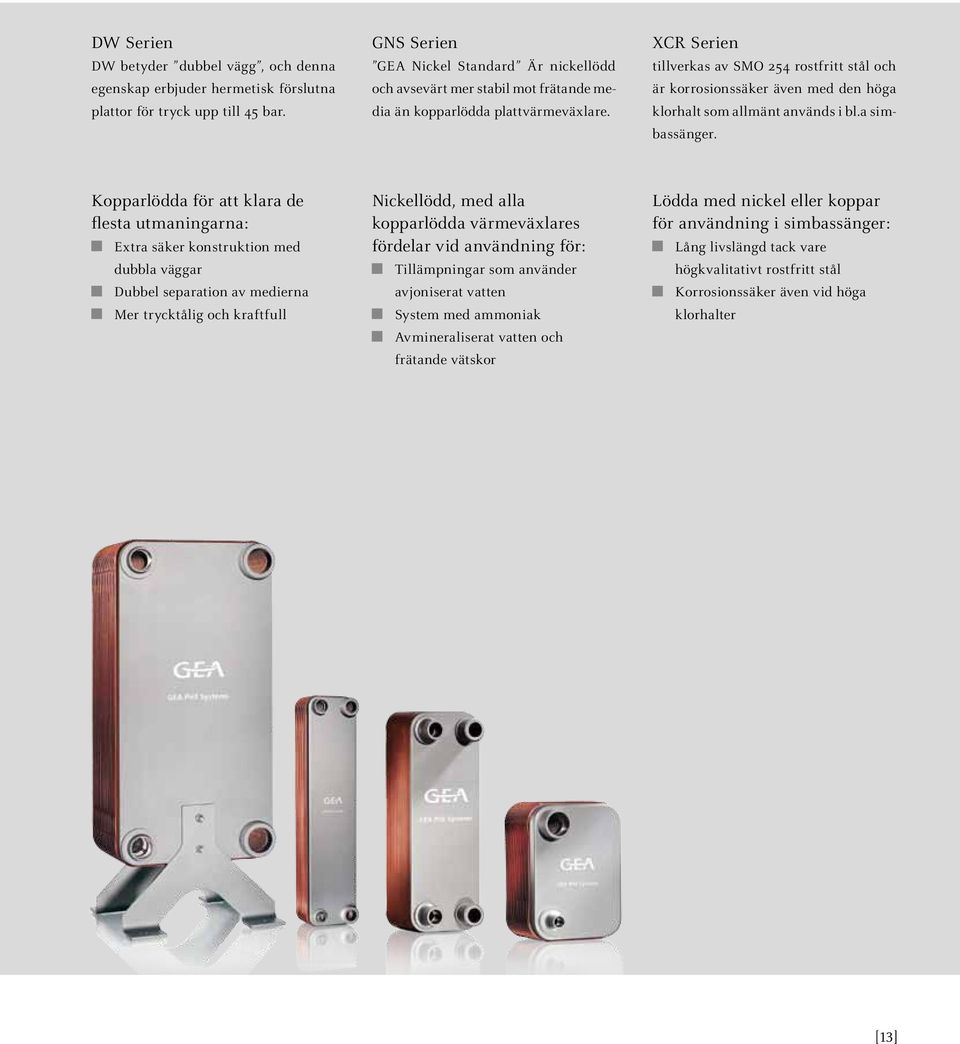

13 DW Serien DW betyder dubbel vägg, och denna egenskap erbjuder hermetisk förslutna plattor för tryck upp till 45 bar. GNS Serien GEA Nickel Standard Är nickellödd och avsevärt mer stabil mot frätande media än kopparlödda plattvärmeväxlare. XCR Serien tillverkas av SMO 254 rostfritt stål och är korrosionssäker även med den höga klorhalt som allmänt används i bl.a simbassänger. Kopparlödda för att klara de flesta utmaningarna: Extra säker konstruktion med dubbla väggar Dubbel separation av medierna Mer trycktålig och kraftfull Nickellödd, med alla kopparlödda värmeväxlares fördelar vid användning för: Tillämpningar som använder avjoniserat vatten System med ammoniak Avmineraliserat vatten och frätande vätskor Lödda med nickel eller koppar för användning i simbassänger: Lång livslängd tack vare högkvalitativt rostfritt stål Korrosionssäker även vid höga klorhalter [ 13 ]

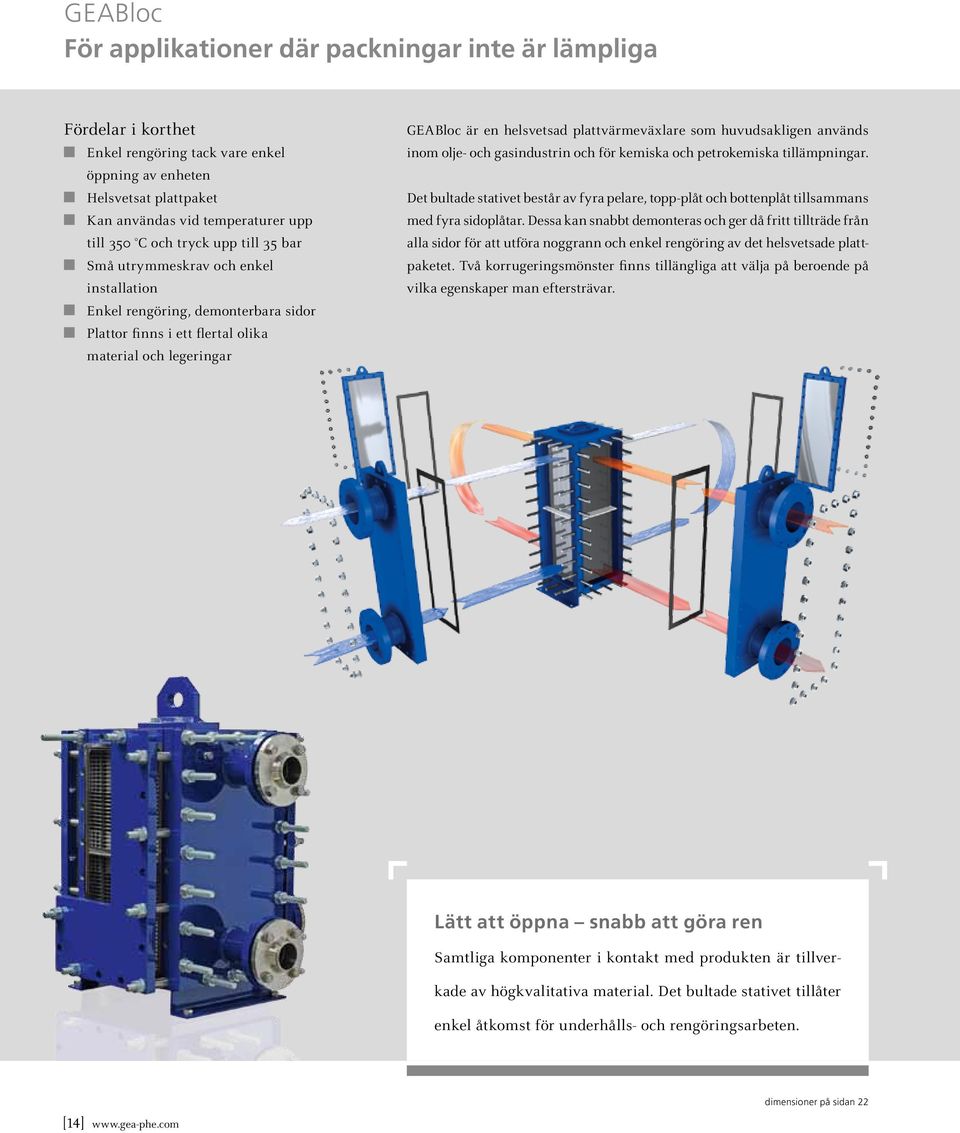

14 GEABloc För applikationer där packningar inte är lämpliga Fördelar i korthet Enkel rengöring tack vare enkel öppning av enheten Helsvetsat plattpaket Kan användas vid temperaturer upp till 350 C och tryck upp till 35 bar Små utrymmeskrav och enkel installation Enkel rengöring, demonterbara sidor Plattor finns i ett flertal olika material och legeringar GEABloc är en helsvetsad plattvärmeväxlare som huvudsakligen används inom olje- och gasindustrin och för kemiska och petrokemiska tillämpningar. Det bultade stativet består av fyra pelare, topp-plåt och bottenplåt tillsammans med fyra sidoplåtar. Dessa kan snabbt demonteras och ger då fritt tillträde från alla sidor för att utföra noggrann och enkel rengöring av det helsvetsade plattpaketet. Två korrugeringsmönster finns tillängliga att välja på beroende på vilka egenskaper man eftersträvar. Lätt att öppna snabb att göra ren Samtliga komponenter i kontakt med produkten är tillverkade av högkvalitativa material. Det bultade stativet tillåter enkel åtkomst för underhålls- och rengöringsarbeten. [ 14 ] dimensioner på sidan 22

15 GEAFlex Helsvetsad för tyngre tillämpningar GEAFlex kombinerar fördelarna med plattvärmeväxlare och tubvärmeväxlare i en enda enhet. Detta gör den till det självklara valet för många tillämpningar: som kondensor i kraftstationer, förångare i sockerindustrin, förångare och värmeväxlare vid termisk bearbetning av 2-fasblandningar i petrokemi, olje- och gasindustri. Tack vare den flexibla konfigurationen används den också framgångsrikt som huvudkondensor. Plattkonstruktionen ger hög prestanda. Effektiv värmeöverföring är möjlig även vid små temperaturskillnader och varierande flöden. Tryckförlusten på tubsidan är låg även vid höga flödeshastigheter. Rengöringen är märkbart enklare att utföra än för konventionella lösningar. Fördelar i korthet Förorenat media kan matas in i an - slutningen med stort flödestvärsnitt Drift under vakuum med lägsta tryckförlust Värmeöverföringsytor större än m 2 i en enhet är möjliga Hög kondenseringskapacitet upp till 200 MW och kondensatunderkylning i samma enhet Variabla temperaturskillnader upp till 550 C Variabla tryckskillnader upp till 40 bar såväl som stor tryckskillnad mellan medierna Det bästa från båda världarna GEAFlex kombinerar fördelarna med plattvärmeväxlare och tubvärmeväxlare i en enda enhet. dimensioner på sidan 22 [ 15 ]

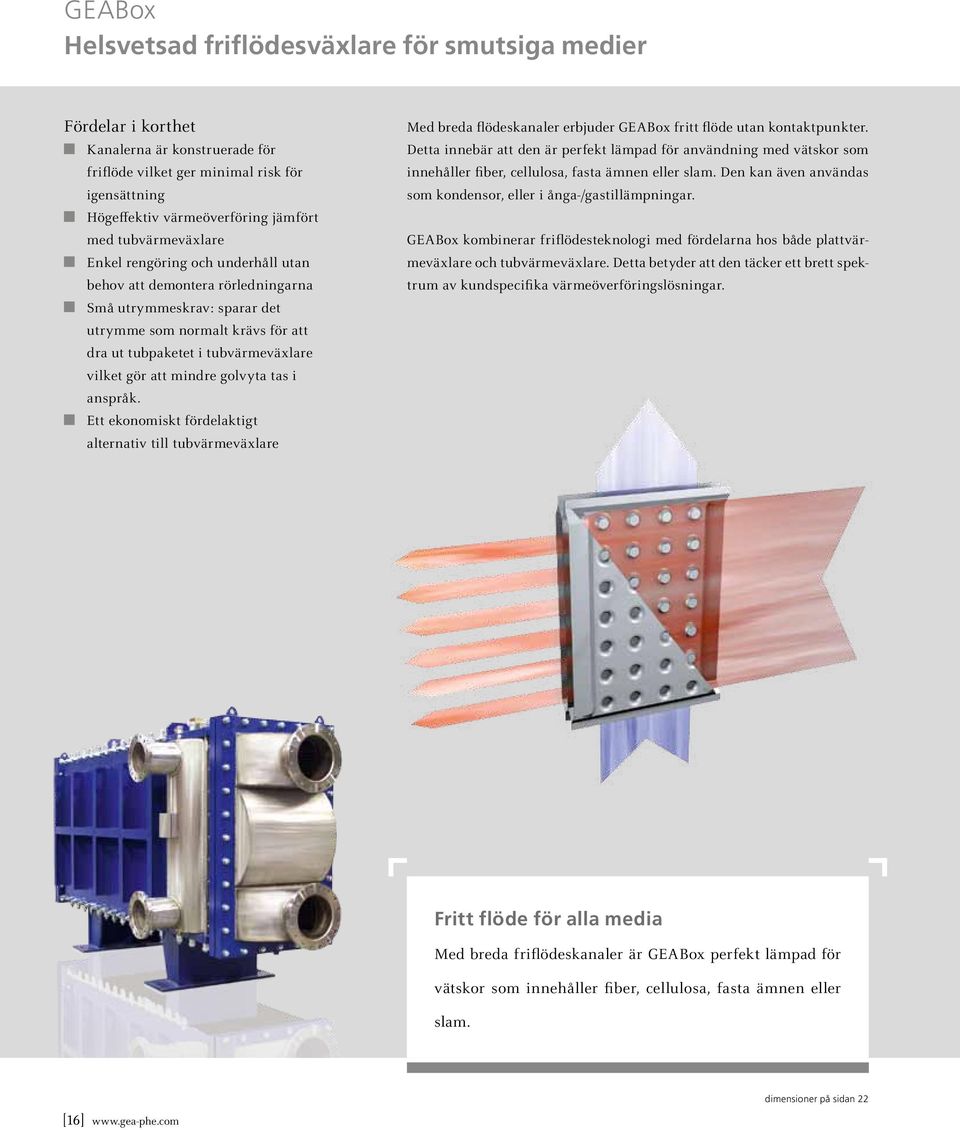

16 GEABox Helsvetsad friflödesväxlare för smutsiga medier Fördelar i korthet Kanalerna är konstruerade för friflöde vilket ger minimal risk för igensättning Högeffektiv värmeöverföring jämfört med tubvärmeväxlare Enkel rengöring och underhåll utan behov att demontera rörledningarna Små utrymmeskrav: sparar det utrymme som normalt krävs för att dra ut tubpaketet i tubvärmeväxlare vilket gör att mindre golvyta tas i anspråk. Ett ekonomiskt fördelaktigt alternativ till tubvärmeväxlare Med breda flödeskanaler erbjuder GEABox fritt flöde utan kontaktpunkter. Detta innebär att den är perfekt lämpad för användning med vätskor som innehåller fiber, cellulosa, fasta ämnen eller slam. Den kan även användas som kondensor, eller i ånga-/gastillämpningar. GEABox kombinerar friflödesteknologi med fördelarna hos både plattvärmeväxlare och tubvärmeväxlare. Detta betyder att den täcker ett brett spektrum av kundspecifika värmeöverföringslösningar. Fritt flöde för alla media Med breda friflödeskanaler är GEABox perfekt lämpad för vätskor som innehåller fiber, cellulosa, fasta ämnen eller slam. [ 16 ] dimensioner på sidan 22

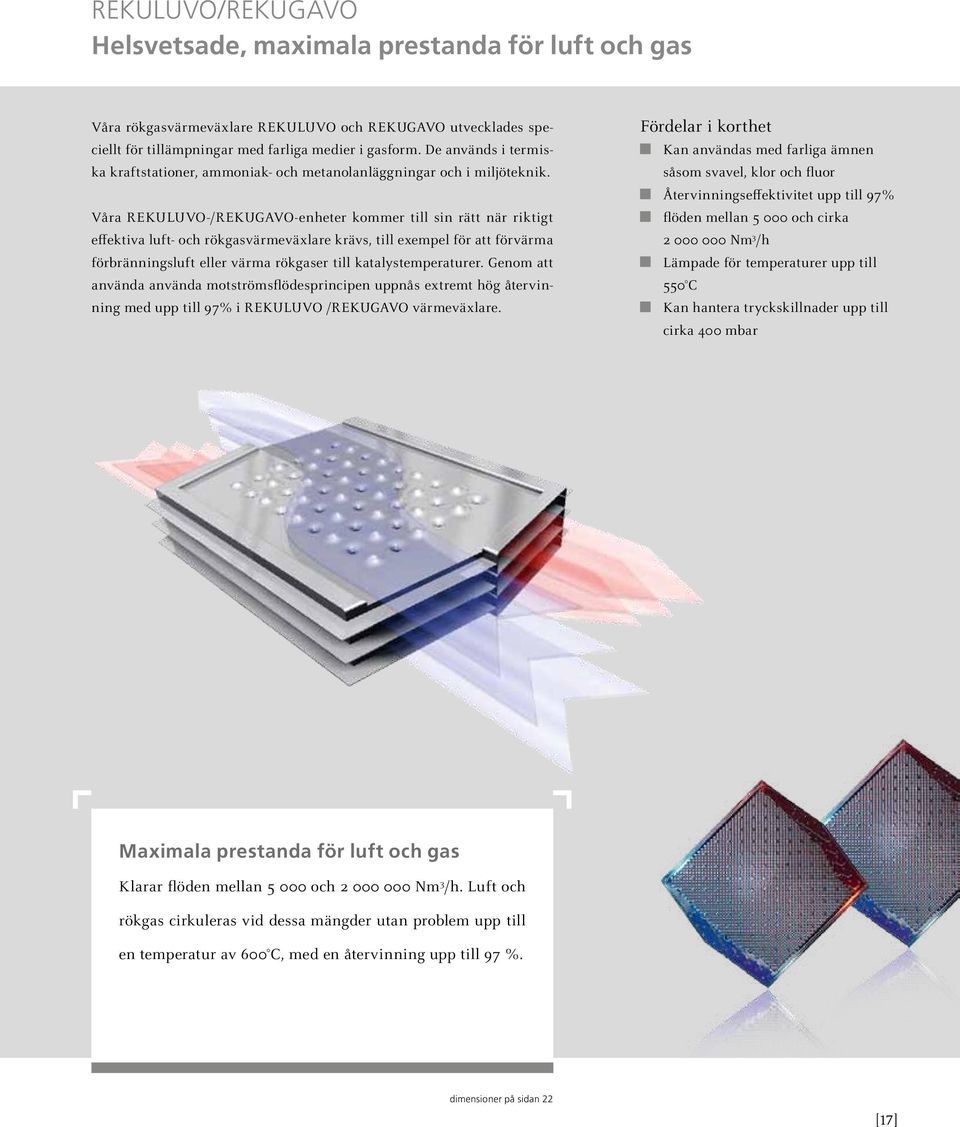

17 REKULUVO/REKUGAVO Helsvetsade, maximala prestanda för luft och gas Våra rökgasvärmeväxlare REKULUVO och REKUGAVO utvecklades speciellt för tillämpningar med farliga medier i gasform. De används i termiska kraftstationer, ammoniak- och metanolanläggningar och i miljöteknik. Våra REKULUVO-/REKUGAVO-enheter kommer till sin rätt när riktigt effektiva luft- och rökgasvärmeväxlare krävs, till exempel för att förvärma förbränningsluft eller värma rökgaser till katalystemperaturer. Genom att använda använda motströmsflödesprincipen uppnås extremt hög återvinning med upp till 97% i REKULUVO /REKUGAVO värmeväxlare. Fördelar i korthet Kan användas med farliga ämnen såsom svavel, klor och fluor Återvinningseffektivitet upp till 97% flöden mellan och cirka Nm 3 /h Lämpade för temperaturer upp till 550 C Kan hantera tryckskillnader upp till cirka 400 mbar Maximala prestanda för luft och gas Klarar flöden mellan och Nm 3 /h. Luft och rökgas cirkuleras vid dessa mängder utan problem upp till en temperatur av 600 C, med en återvinning upp till 97 %. dimensioner på sidan 22 [ 17 ]

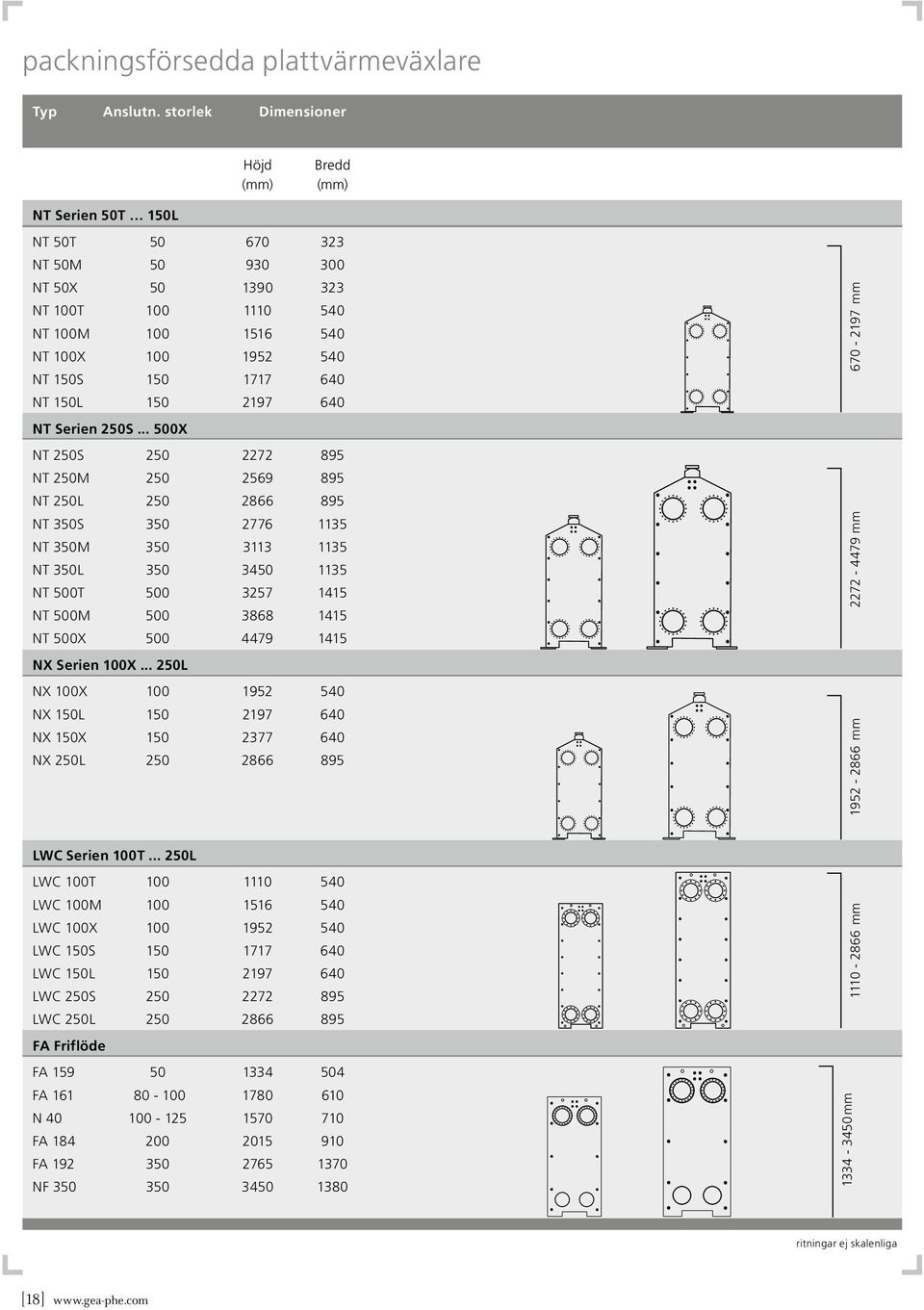

18 packningsförsedda plattvärmeväxlare Typ Anslutn. storlek Dimensioner Höjd (mm) Bredd (mm) NT Serien 50T 150L NT 50T NT 50M NT 50X NT 100T NT 100M NT 100X NT 150S NT 150L NT Serien 250S X NT 250S NT 250M NT 250L NT 350S NT 350M NT 350L NT 500T NT 500M NT 500X NX Serien 100X L NX 100X NX 150L NX 150X NX 250L mm mm mm LWC Serien 100T L LWC 100T LWC 100M LWC 100X LWC 150S LWC 150L LWC 250S LWC 250L FA Friflöde FA FA N FA FA NF mm mm ritningar ej skalenliga [ 18 ]

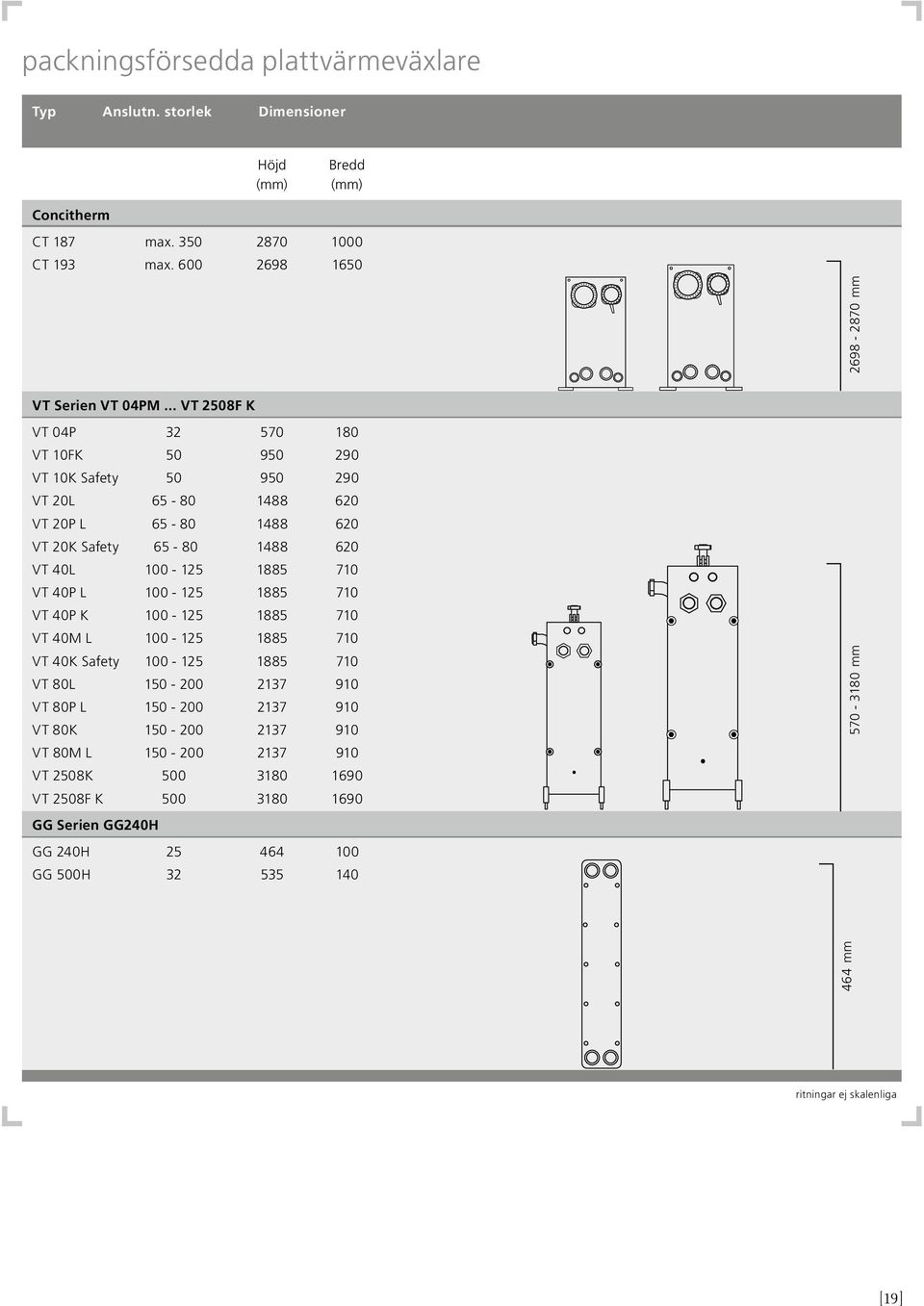

19 packningsförsedda plattvärmeväxlare Typ Anslutn. storlek Dimensioner Höjd (mm) Bredd (mm) Concitherm CT 187 max CT 193 max mm VT Serien VT 04PM... VT 2508F K VT 04P VT 10FK VT 10K Safety VT 20L VT 20P L VT 20K Safety VT 40L VT 40P L VT 40P K VT 40M L VT 40K Safety VT 80L VT 80P L VT 80K VT 80M L VT 2508K VT 2508F K GG Serien GG240H GG 240H GG 500H mm 464 mm ritningar ej skalenliga [ 19 ]

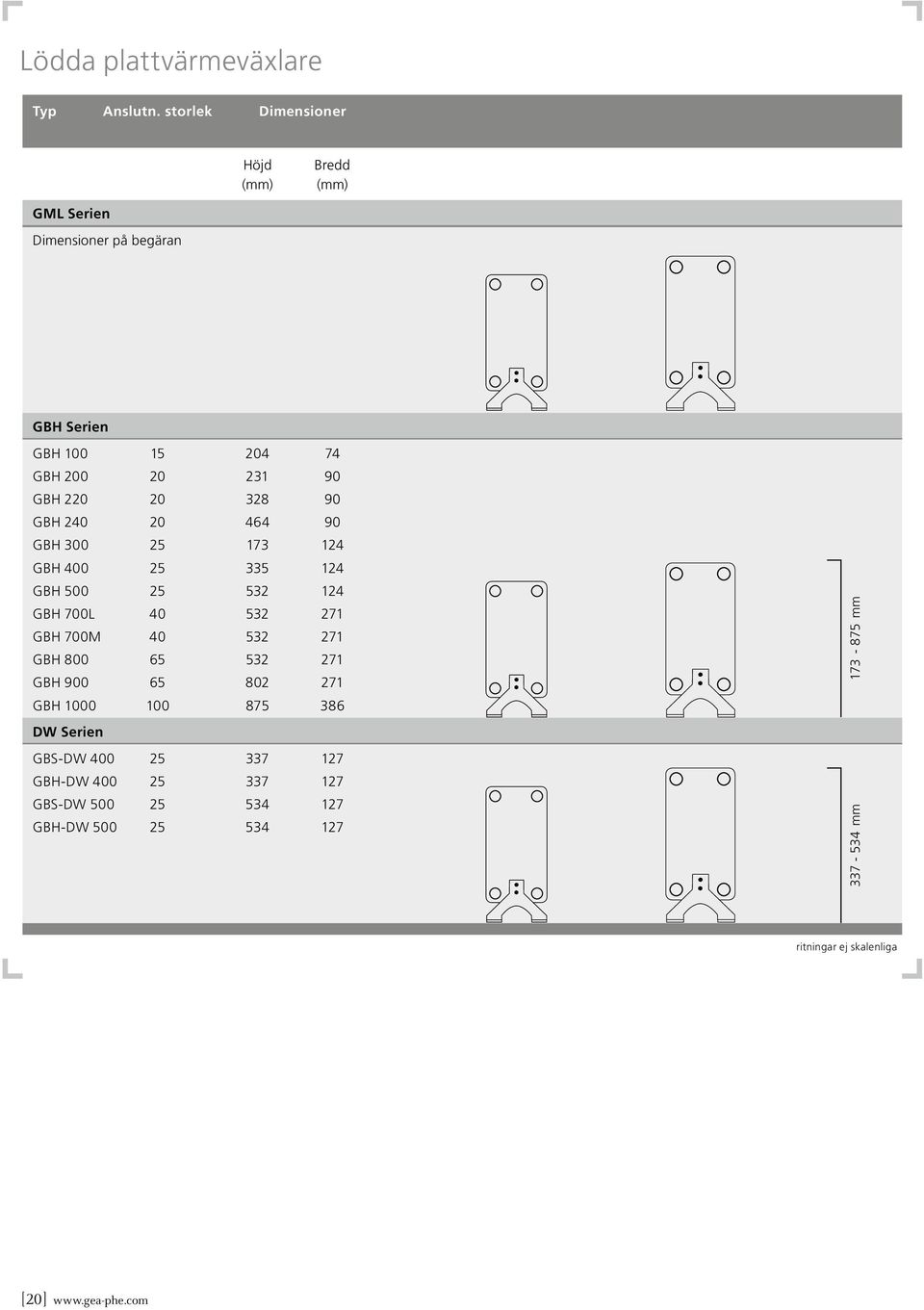

20 Lödda plattvärmeväxlare Typ Anslutn. storlek Dimensioner Höjd (mm) Bredd (mm) GML Serien Dimensioner på begäran GBH Serien GBH GBH GBH GBH GBH GBH GBH GBH 700L GBH 700M GBH GBH GBH DW Serien GBS-DW GBH-DW GBS-DW GBH-DW mm mm ritningar ej skalenliga [ 20 ]

21 Lödda plattvärmeväxlare Typ Anslutn. storlek Dimensioner Höjd (mm) Bredd (mm) GBS Serien GBS GBS GBS GBS GBS GBS GBS GBS GBS GBS GBS GBS GBS GBS GBS GBS GBS GNS Serien GNS GNS GNS GNS GNS GNS GNS GNS 700L GNS XCR Serien WP/NP22-XCR WP/NP24-XCR WP/NP3-XCR WP/NP4-XCR WP/NP5-XCR WP/NP7L-XCR WP/NP7M-XCR mm mm mm ritningar ej skalenliga [ 21 ]

22 helsvetsade plattvärmeväxlare Typ Anslutn. storlek Dimensioner Höjd (mm) Bredd (mm) GEABloc BT20 - BT120 BT BT BT BT BT BT mm GEAFlex Exakta dimensioner kan inte anges här eftersom processförhållanden och konfiguration påverkar plattvärmeväxlarens dimensioner. Ytterligare detaljer på begäran. GEABox Exakta dimensioner kan inte anges här eftersom processförhållanden och konfiguration påverkar plattvärmeväxlarens dimensioner. Ytterligare detaljer på begäran. REKULUVO / REKUGAVO Exakta dimensioner kan inte anges här eftersom processförhållanden och konfiguration påverkar plattvärmeväxlarens dimensioner. Ytterligare detaljer på begäran. ritningar ej skalenliga [ 22 ]

23 Allmän industritillämpning Håll processen igång. Sprejrobotar, ytbehandlingslinjer, pressar, valsar, etc. GEA PHE Systems säkerställer korrekt kylning vid rätt tidpunkt. Med maximala prestanda och lägsta tillförsel av primärenergi. Plattvärmeväxlare för livsmedelsindustrin Livsmedel, lagstiftning och hygien. Produkter, utseenden och marknader. Allt detta är GEA PHE Systems. Våra plattvärmeväxlare värmer och kyler för att hålla smak och färskhet. Plattvärmeväxlare för sockerindustrin Håller godsakerna söta och sparar energi. Våra plattvärmeväxlare har utfört detta uppdrag i processindustrin för sockerrör och betor, över hela världen i årtionden. Plattvärmeväxlare för den kemiska industrin Den kemiska industrin är ytterligare en av GEA PHE Systems specialområden med individuella lösningar för hög tillförlitlighet och låg energiförbrukning. Plattvärmeväxlare för förnybar energi Förnybara biobränslen säkerställer hållbar miljövänlig tillväxt för att ersätta fossila bränslen i framtiden. GEA PHE Systems deltar i det arbetet. Plattvärmeväxlare för HVAC-tillämpningar HVAC; uppvärmning, ventilation, luftkonditionering och kylning, är ett bra exempel på de varierande tekniska möjligheter som GEA PHE System erbjuder. Fjärrvärme, kylning, luftkonditionering, solvärme, simbassänger och ytbehandling. Plattvärmeväxlare för kraftindustrin Håller kraftgenereringen säker. Våra plattvärmeväxlare används för kylning av kraftstationernas turbiner och i kraftvärmeanläggningar. GEA PHE Systems är ett populärt val för kraftstationsoperatörer. Plattvärmeväxlare för industrin Vare sig det gäller stålframställning, mekanisk konstruktion eller fordonsindustri plattvärmeväxlare från GEA PGE Systems arbetar tillförlitligt och säker vid kontinuerlig drift. Plattvärmeväxlare för marina tillämpningar Vatten har inga gränser. Därför litar redare och fartygsbyggare på säkerheten som tillhandahålls av GEA PHE Systems. För att kyla fartygsmotorer, generatorer och luftkonditioneringar effektivt och miljömässig kompatibelt. Plattvärmeväxlare för pappersindustrin Effektivitet är ett måste även inom den energikrävande pappers- och cellulosaproduktionen, och våra plattvärmeväxlare lever upp till förväntningarna med hög värmeöverföring och energibesparande processer. Plattvärmeväxlare för olja och gas De kompakta modellerna GEABloc och GEAFlex erbjuder skräddarsydda lösningar i både uppströms- och nedströmssektorerna. Gaser, vätskor och även två-fasmedia hålls under kontroll även under extrema förhållanden. Plattvärmeväxlare för kylanläggningar För olika typer av kylning har GEA PHE Systems flera passande lösningar. Våra plattvärmeväxlare används typiskt som ekonomisers, mellanöverhettare, kondensorer, evaporatorer, oljekylare och efterkylare. [ 23 ]

24 GEA Servicecenter Ystad Bra produkter kräver bra service för att tillfredställa kunden. Med GEA EcoServe kan lita på ett omfattande servicenätverk med högt utbildade tekniker över hela världen. Du erhåller hela utbudet från en enda källa service, reparation, reservdelar, etc. Med kort varsel, i tid och med teknisk expertis, även för produkter eller komponenter från andra tillverkare. Vi använder enbart originaldelar av hög kvalitet för att garantera perfekt passning, effektiv funktion och lång livslängd. GEA PHE Systems Svenska servicecenter finns i Ystad. [ 24 ]

25 Eftermarknadsservice dygnet runt över hela världen GEA EcoServe är den ledande servicespecialisten för plattvärmeväxlare av alla typer och fabrikat. Utbudet omfattar service och reservdelsförsörjning liksom förebyggande underhåll. Det globala servicenätverket säkerställer dygnetruntservice, vilket betyder att vi gör vårt bästa för att upprätthålla max systemtillgänglighet var som helst och när som helst. GEA PHE Systems är en av de världsledande tillverkarna av plattvärmeväxlare. Denna företagsgrupp har under årtionden spelat en avgörande roll i utvecklingen av värmeväxlarteknioligin. En bredd av kunskap och erfarenhet arbetar här varje dag och är tillgänglig för samtliga våra kunder. Korrekt montering och installation av enheterna är av avgörande betydelse för problemfri drift. GEA EcoServe kan även åta sig montering av plattvärmeväxlare när ett system levereras i delar. Förebyggande underhåll är en annan av våra tjänster. Plattvärmeväxlare kan smutsas ner eller utsättas för slitage. Vi erbjuder visuell inspektion, rengöring av plattor på kemisk väg, spricktest, tryckprovning, reservdelar, byte av packningar etc vid GEA PHE Systems servicecenter i Ystad. Vår målsättning är att hålla din process i drift. Problemfri drift för våra plattvärmeväxlare kräver användning av högkvalitativa reservdelar med perfekt passning. Vid sidan av OEM-komponenter använder vi även certifierade produkter från kvalitetsleverantörer. Plattor och packningar för praktiskt taget alla märken och modeller lagerhålls eller kan anskaffas med kort varsel. GEA PHE Systems GEA PHE Systems ingår som en del av GEA Heat Exchangers Segment inom GEA-gruppen och består av följande fristående företag: GEA Ecoflex, GEA ViEX, GEA WTT, GEA PHE Systems Asia Pacific, GEA PHE Systems North America och GEA Ecoserve. Med mer än 75 års erfarenhet är GEA PHE Systems ett globalt center för kompetens och service inom sektorn packningsförsedda, helsvetsade och lödda platt - värmeväxlare. HVAC Papper Marin Kraftindustri Socker Livsmedel Förnybar energi Kylning Kemikalier Tung industri Olja och gas [ 25 ]

26 Excellence Passion Integrity Responsibility GEA-versity GEA Group är ett globalt ingenjörsföretag med mångmiljardomsättning och med lokal närvaro i mer än 50 länder. GEA startades 1881 och är en av de största leverantörerna i världen inom innovativa lösningar för bl.a processutrustning och värmeväxlare. GEA Group är noterat på STOXX Europe 600-börslistan. GEA Heat Exchangers GEA PHE Systems Scandinavia AB Södra Dragongatan 16, S Ystad Tel: +46 (0) , Fax: +46 (0) info.geahx.scandinavia@geagroup.com Scanna för direktnummer samt e-post 01/2012 PR SE Rätt till ändring förbehålls Copyright GEA
