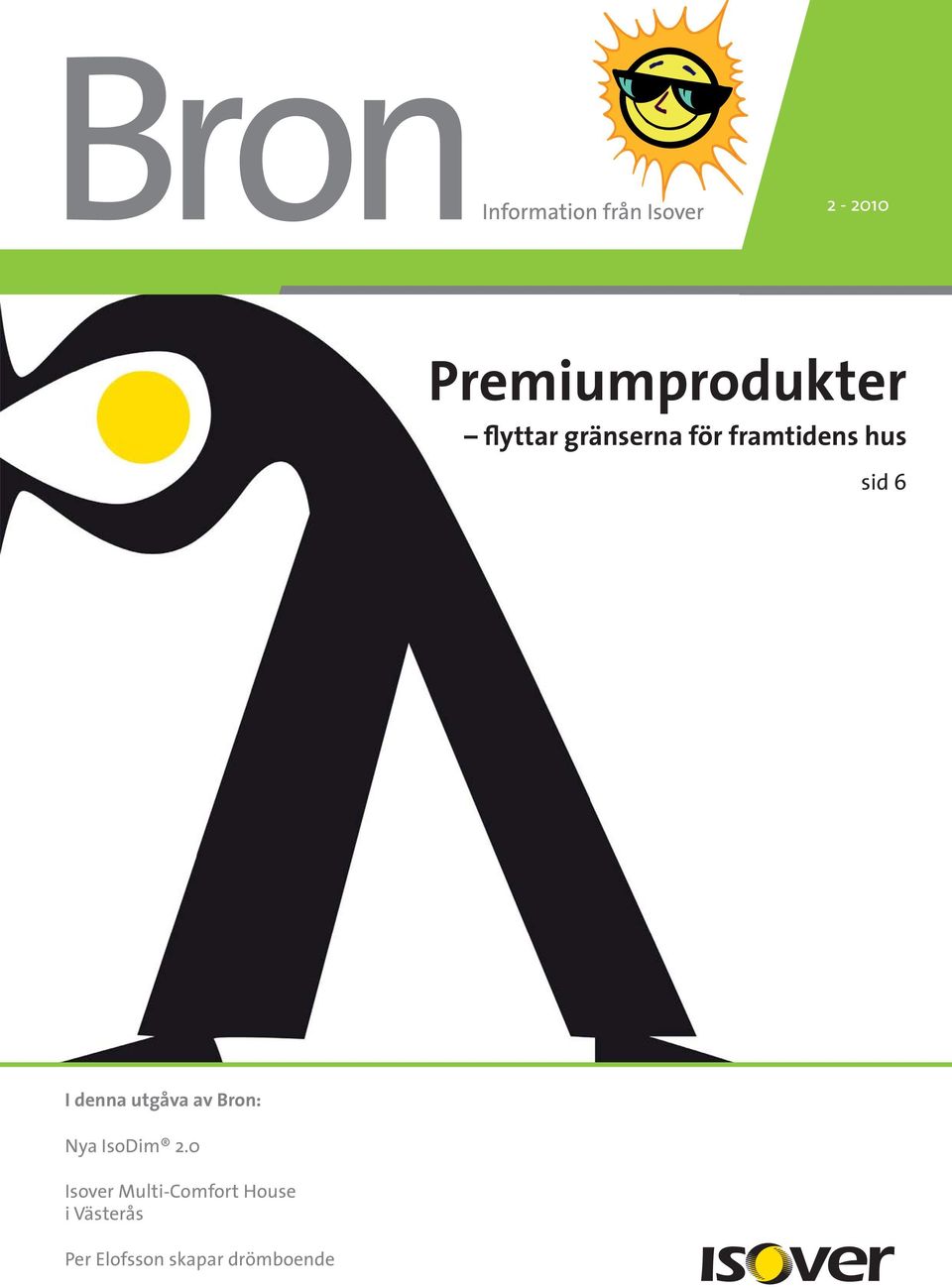

1 Premiumprodukter flyttar gränserna för framtidens hus sid 6 I denna utgåva av Bron: Nya IsoDim 2.0 Isover Multi-Comfort House i Västerås Per Elofsson skapar drömboende Le logotyp

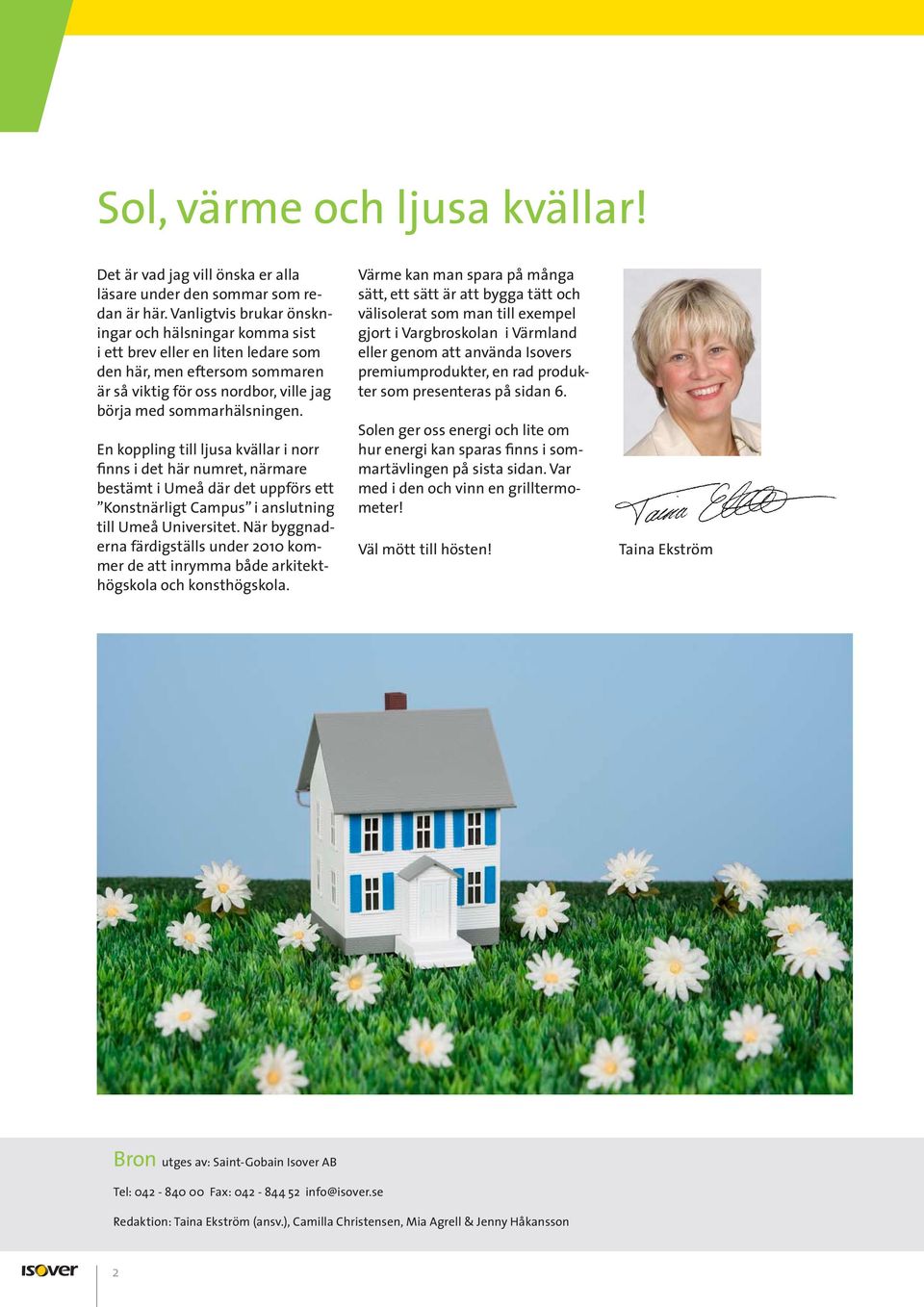

2 Sol, värme och ljusa kvällar! Det är vad jag vill önska er alla läsare under den sommar som redan är här. Vanligtvis brukar önskningar och hälsningar komma sist i ett brev eller en liten ledare som den här, men eftersom sommaren är så viktig för oss nordbor, ville jag börja med sommarhälsningen. En koppling till ljusa kvällar i norr finns i det här numret, närmare bestämt i Umeå där det uppförs ett Konstnärligt Campus i anslutning till Umeå Universitet. När byggnaderna färdigställs under 2010 kommer de att inrymma både arkitekthögskola och konsthögskola. Värme kan man spara på många sätt, ett sätt är att bygga tätt och välisolerat som man till exempel gjort i Vargbroskolan i Värmland eller genom att använda Isovers premiumprodukter, en rad produkter som presenteras på sidan 6. Solen ger oss energi och lite om hur energi kan sparas finns i sommartävlingen på sista sidan. Var med i den och vinn en grilltermometer! Väl mött till hösten! Taina Ekström Bron utges av: Saint-Gobain Isover AB Tel: Fax: info@isover.se Redaktion: Taina Ekström (ansv.), Camilla Christensen, Mia Agrell & Jenny Håkansson 2

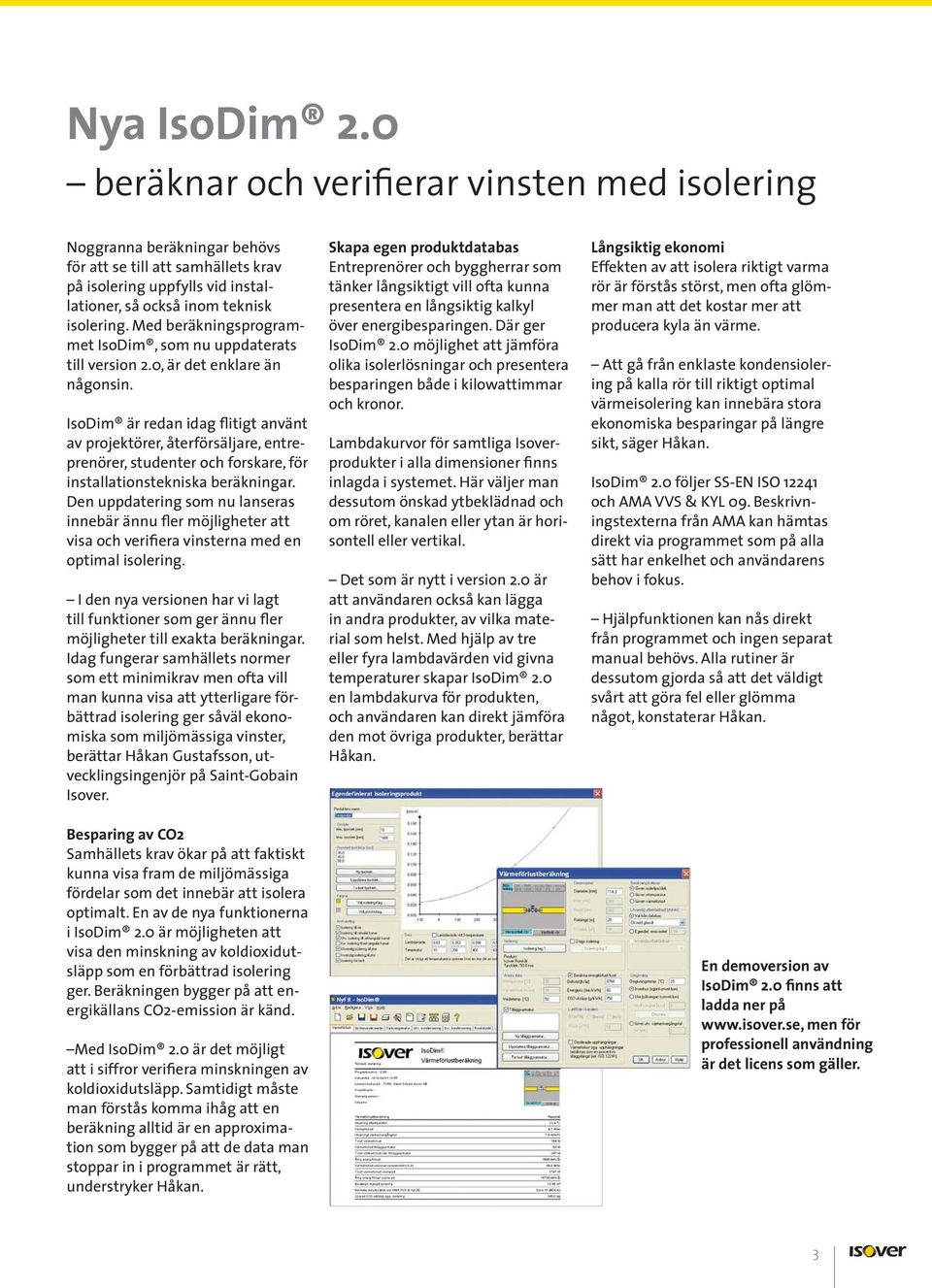

3 Nya IsoDim 2.0 beräknar och verifierar vinsten med isolering Noggranna beräkningar behövs för att se till att samhällets krav på isolering uppfylls vid installationer, så också inom teknisk isolering. Med beräkningsprogrammet IsoDim, som nu uppdaterats till version 2.0, är det enklare än någonsin. IsoDim är redan idag flitigt använt av projektörer, återförsäljare, entreprenörer, studenter och forskare, för installationstekniska beräkningar. Den uppdatering som nu lanseras innebär ännu fler möjligheter att visa och verifiera vinsterna med en optimal isolering. I den nya versionen har vi lagt till funktioner som ger ännu fler möjligheter till exakta beräkningar. Idag fungerar samhällets normer som ett minimikrav men ofta vill man kunna visa att ytterligare förbättrad isolering ger såväl ekonomiska som miljömässiga vinster, berättar Håkan Gustafsson, utvecklingsingenjör på Saint-Gobain Isover. Skapa egen produktdatabas Entreprenörer och byggherrar som tänker långsiktigt vill ofta kunna presentera en långsiktig kalkyl över energibesparingen. Där ger IsoDim 2.0 möjlighet att jämföra olika isolerlösningar och presentera besparingen både i kilowattimmar och kronor. Lambdakurvor för samtliga Isoverprodukter i alla dimensioner finns inlagda i systemet. Här väljer man dessutom önskad ytbeklädnad och om röret, kanalen eller ytan är horisontell eller vertikal. Det som är nytt i version 2.0 är att användaren också kan lägga in andra produkter, av vilka material som helst. Med hjälp av tre eller fyra lambdavärden vid givna temperaturer skapar IsoDim 2.0 en lambdakurva för produkten, och användaren kan direkt jämföra den mot övriga produkter, berättar Håkan. Långsiktig ekonomi Effekten av att isolera riktigt varma rör är förstås störst, men ofta glömmer man att det kostar mer att producera. kyla än värme. Att gå från enklaste kondensiolering på kalla rör till riktigt optimal värmeisolering kan innebära stora ekonomiska besparingar på längre sikt, säger Håkan. IsoDim 2.0 följer SS-EN ISO och AMA VVS & KYL 09. Beskrivningstexterna från AMA kan hämtas direkt via programmet som på alla sätt har enkelhet och användarens behov i fokus. Hjälpfunktionen kan nås direkt från programmet och ingen separat manual behövs. Alla rutiner är dessutom gjorda så att det väldigt svårt att göra fel eller glömma något, konstaterar Håkan. Besparing av CO2 Samhällets krav ökar på att faktiskt kunna visa fram de miljömässiga fördelar som det innebär att isolera optimalt. En av de nya funktionerna i IsoDim 2.0 är möjligheten att visa den minskning av koldioxidutsläpp som en förbättrad isolering ger. Beräkningen bygger på att energikällans CO2-emission är känd. Med IsoDim 2.0 är det möjligt att i siffror verifiera minskningen av koldioxidutsläpp. Samtidigt måste man förstås komma ihåg att en beräkning alltid är en approximation som bygger på att de data man stoppar in i programmet är rätt, understryker Håkan. En demoversion av IsoDim 2.0 finns att ladda ner på men för professionell användning är det licens som gäller. 3

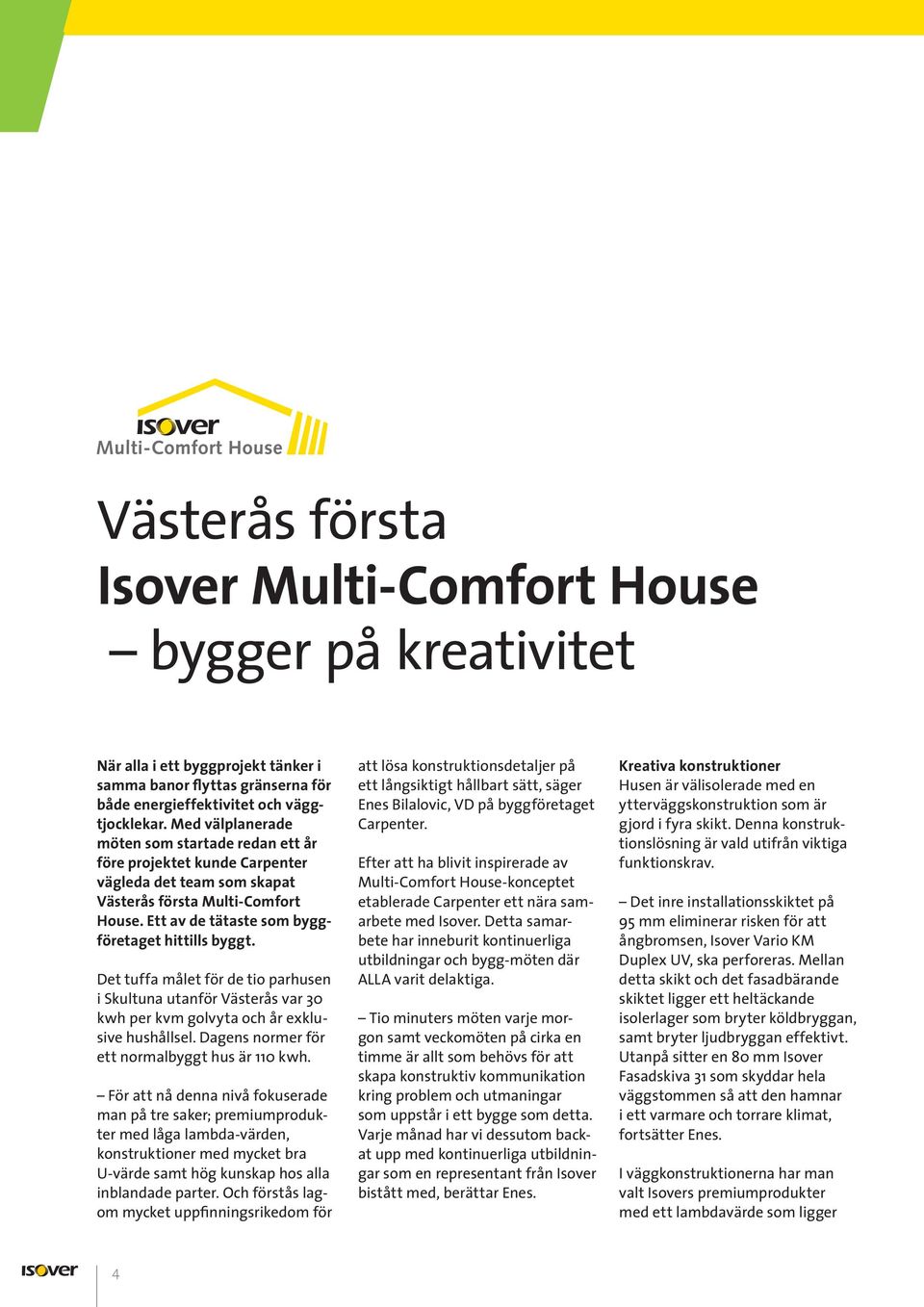

4 Västerås första Isover Multi-Comfort House bygger på kreativitet När alla i ett byggprojekt tänker i samma banor flyttas gränserna för både energieffektivitet och väggtjocklekar. Med välplanerade möten som startade redan ett år före projektet kunde Carpenter vägleda det team som skapat Västerås första Multi-Comfort House. Ett av de tätaste som byggföretaget hittills byggt. Det tuffa målet för de tio parhusen i Skultuna utanför Västerås var 30 kwh per kvm golvyta och år exklusive hushållsel. Dagens normer för ett normalbyggt hus är 110 kwh. För att nå denna nivå fokuserade man på tre saker; premiumprodukter med låga lambda-värden, konstruktioner med mycket bra U-värde samt hög kunskap hos alla inblandade parter. Och förstås lagom mycket uppfinningsrikedom för att lösa konstruktionsdetaljer på ett långsiktigt hållbart sätt, säger Enes Bilalovic, VD på byggföretaget Carpenter. Efter att ha blivit inspirerade av Multi-Comfort House-konceptet etablerade Carpenter ett nära samarbete med Isover. Detta samarbete har inneburit kontinuerliga utbildningar och bygg-möten där ALLA varit delaktiga. Tio minuters möten varje morgon samt veckomöten på cirka en timme är allt som behövs för att skapa konstruktiv kommunikation kring problem och utmaningar som uppstår i ett bygge som detta. Varje månad har vi dessutom backat upp med kontinuerliga utbildningar som en representant från Isover bistått med, berättar Enes. Kreativa konstruktioner Husen är välisolerade med en ytterväggskonstruktion som är gjord i fyra skikt. Denna konstruktionslösning är vald utifrån viktiga funktionskrav. Det inre installationsskiktet på 95 mm eliminerar risken för att ångbromsen, Isover Vario KM Duplex UV, ska perforeras. Mellan detta skikt och det fasadbärande skiktet ligger ett heltäckande isolerlager som bryter köldbryggan, samt bryter ljudbryggan effektivt. Utanpå sitter en 80 mm Isover Fasadskiva 31 som skyddar hela väggstommen så att den hamnar i ett varmare och torrare klimat, fortsätter Enes. I väggkonstruktionerna har man valt Isovers premiumprodukter med ett lambdavärde som ligger 4

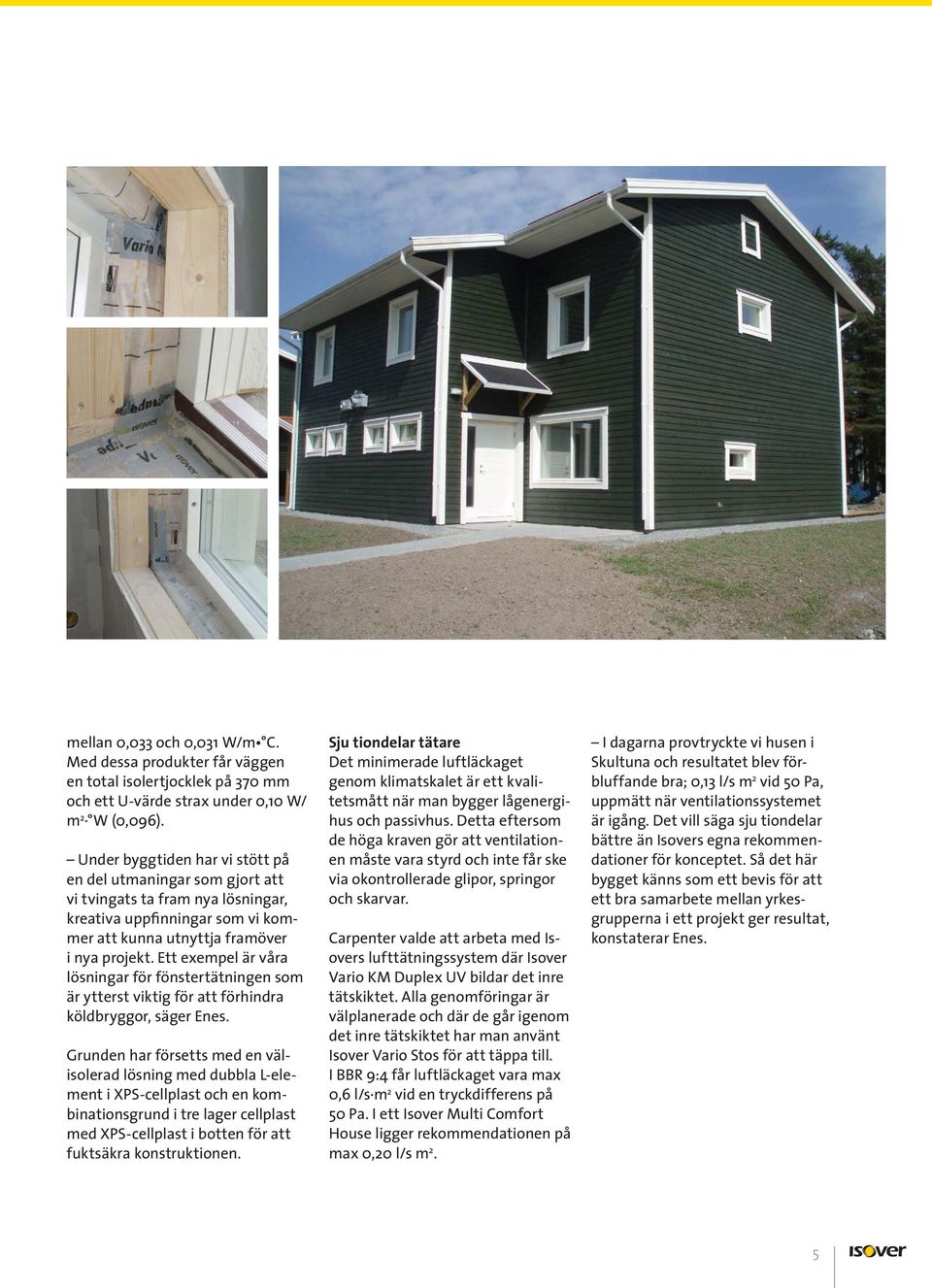

5 mellan 0,033 och 0,031 W/m C. Med dessa produkter får väggen en total isolertjocklek på 370 mm och ett U-värde strax under 0,10 W/ m 2 W (0,096). Under byggtiden har vi stött på en del utmaningar som gjort att vi tvingats ta fram nya lösningar, kreativa uppfinningar som vi kommer att kunna utnyttja framöver i nya projekt. Ett exempel är våra lösningar för fönstertätningen som är ytterst viktig för att förhindra köldbryggor, säger Enes. Grunden har försetts med en välisolerad lösning med dubbla L-element i XPS-cellplast och en kombinationsgrund i tre lager cellplast med XPS-cellplast i botten för att fuktsäkra konstruktionen. Sju tiondelar tätare Det minimerade luftläckaget genom klimatskalet är ett kvalitetsmått när man bygger lågenergihus och passivhus. Detta eftersom de höga kraven gör att ventilationen måste vara styrd och inte får ske via okontrollerade glipor, springor och skarvar. Carpenter valde att arbeta med Isovers lufttätningssystem där Isover Vario KM Duplex UV bildar det inre tätskiktet. Alla genomföringar är välplanerade och där de går igenom det inre tätskiktet har man använt Isover Vario Stos för att täppa till. I BBR 9:4 får luftläckaget vara max 0,6 l/s m 2 vid en tryckdifferens på 50 Pa. I ett Isover Multi Comfort House ligger rekommendationen på max 0,20 l/s m 2. I dagarna provtryckte vi husen i Skultuna och resultatet blev förbluffande bra; 0,13 l/s m 2 vid 50 Pa, uppmätt när ventilationssystemet är igång. Det vill säga sju tiondelar bättre än Isovers egna rekommendationer för konceptet. Så det här bygget känns som ett bevis för att ett bra samarbete mellan yrkesgrupperna i ett projekt ger resultat, konstaterar Enes. 5

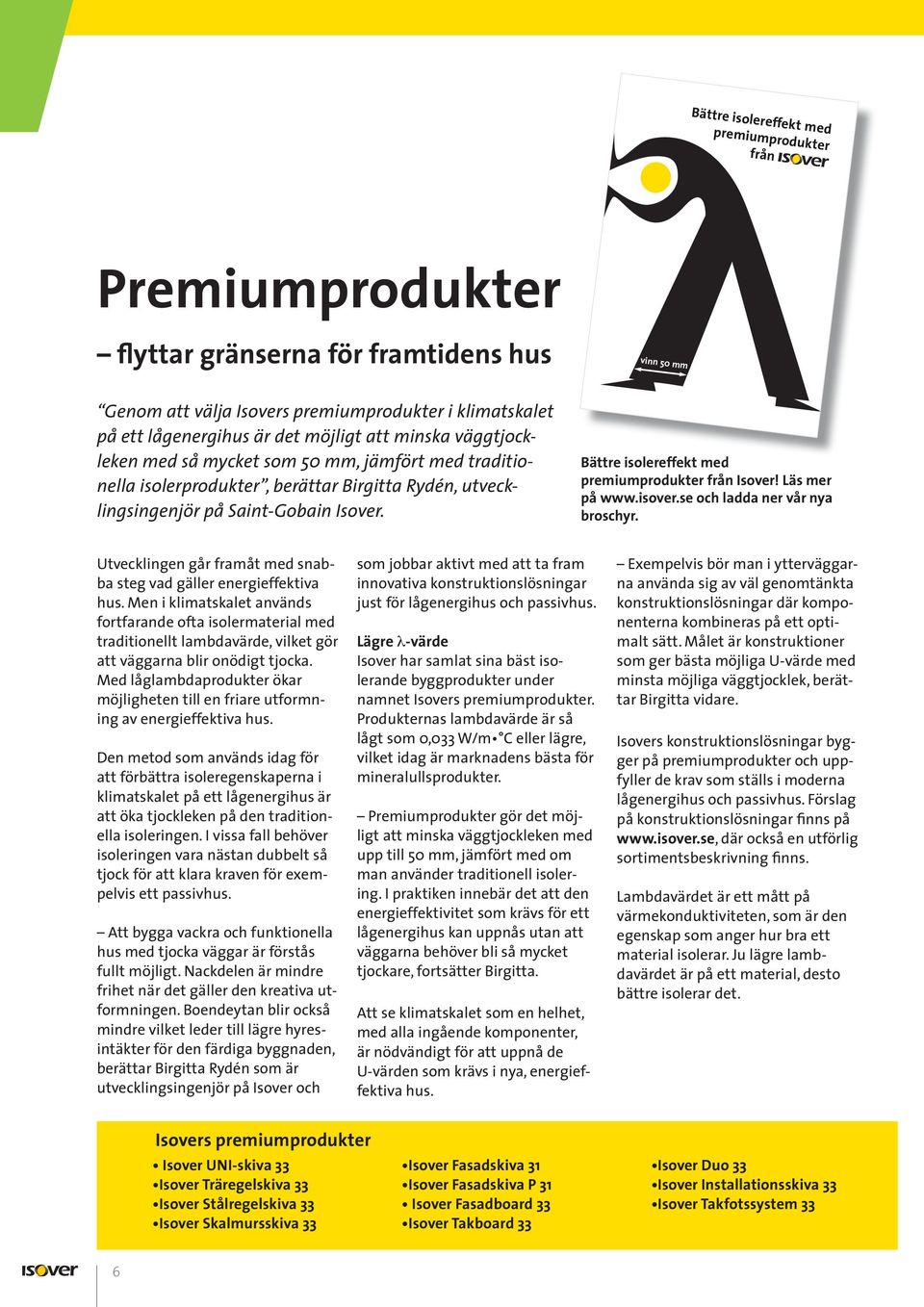

6 Bättre isolereffekt med premiumprodukter från Isover Premiumprodukter flyttar gränserna för framtidens hus Genom att välja Isovers premiumprodukter i klimatskalet på ett lågenergihus är det möjligt att minska väggtjock- leken med så mycket som 50 mm, jämfört med traditionella isolerprodukter, berättar Birgitta Rydén, utveck- lingsingenjör på Saint-Gobain Isover. vinn 50 mm Bättre isolereffekt med premiumprodukter från Isover! Läs mer på och ladda ner vår nya broschyr. Utvecklingen går framåt med snabba steg vad gäller energieffektiva hus. Men i klimatskalet används fortfarande ofta isolermaterial med traditionellt lambdavärde, vilket gör att väggarna blir onödigt tjocka. Med låglambdaprodukter ökar möjligheten till en friare utformning av energieffektiva hus. Den metod som används idag för att förbättra isoleregenskaperna i klimatskalet på ett lågenergihus är att öka tjockleken på den traditionella isoleringen. I vissa fall behöver isoleringen vara nästan dubbelt så tjock för att klara kraven för exempelvis ett passivhus. Att bygga vackra och funktionella hus med tjocka väggar är förstås fullt möjligt. Nackdelen är mindre frihet när det gäller den kreativa utformningen. Boendeytan blir också mindre vilket leder till lägre hyresintäkter för den färdiga byggnaden, berättar Birgitta Rydén som är utvecklingsingenjör på Isover och som jobbar aktivt med att ta fram innovativa konstruktionslösningar just för lågenergihus och passivhus. Lägre λ-värde Isover har samlat sina bäst isolerande byggprodukter under namnet Isovers premiumprodukter. Produkternas lambdavärde är så lågt som 0,033 W/m C eller lägre, vilket idag är marknadens bästa för mineralullsprodukter. Premiumprodukter gör det möjligt att minska väggtjockleken med upp till 50 mm, jämfört med om man använder traditionell isolering. I praktiken innebär det att den energieffektivitet som krävs för ett lågenergihus kan uppnås utan att väggarna behöver bli så mycket tjockare, fortsätter Birgitta. Att se klimatskalet som en helhet, med alla ingående komponenter, är nödvändigt för att uppnå de U-värden som krävs i nya, energief- fektiva hus. Exempelvis bör man i ytterväggarna använda sig av väl genomtänkta konstruktionslösningar där komponenterna kombineras på ett optimalt sätt. Målet är konstruktioner som ger bästa möjliga U-värde med minsta möjliga väggtjocklek, berättar Birgitta vidare. Isovers konstruktionslösningar bygger på premiumprodukter och uppfyller de krav som ställs i moderna lågenergihus och passivhus. Förslag på konstruktionslösningar finns på där också en utförlig sortimentsbeskrivning finns. Lambdavärdet är ett mått på värmekonduktiviteten, som är den egenskap som anger hur bra ett material isolerar. Ju lägre lambdavärdet är på ett material, desto bättre isolerar det. Isovers premiumprodukter Isover UNI-skiva 33 Isover Träregelskiva 33 Isover Stålregelskiva 33 Isover Skalmursskiva 33 Isover Fasadskiva 31 Isover Fasadskiva P 31 Isover Fasadboard 33 Isover Takboard 33 Isover Duo 33 Isover Installationsskiva 33 Isover Takfotssystem 33 6

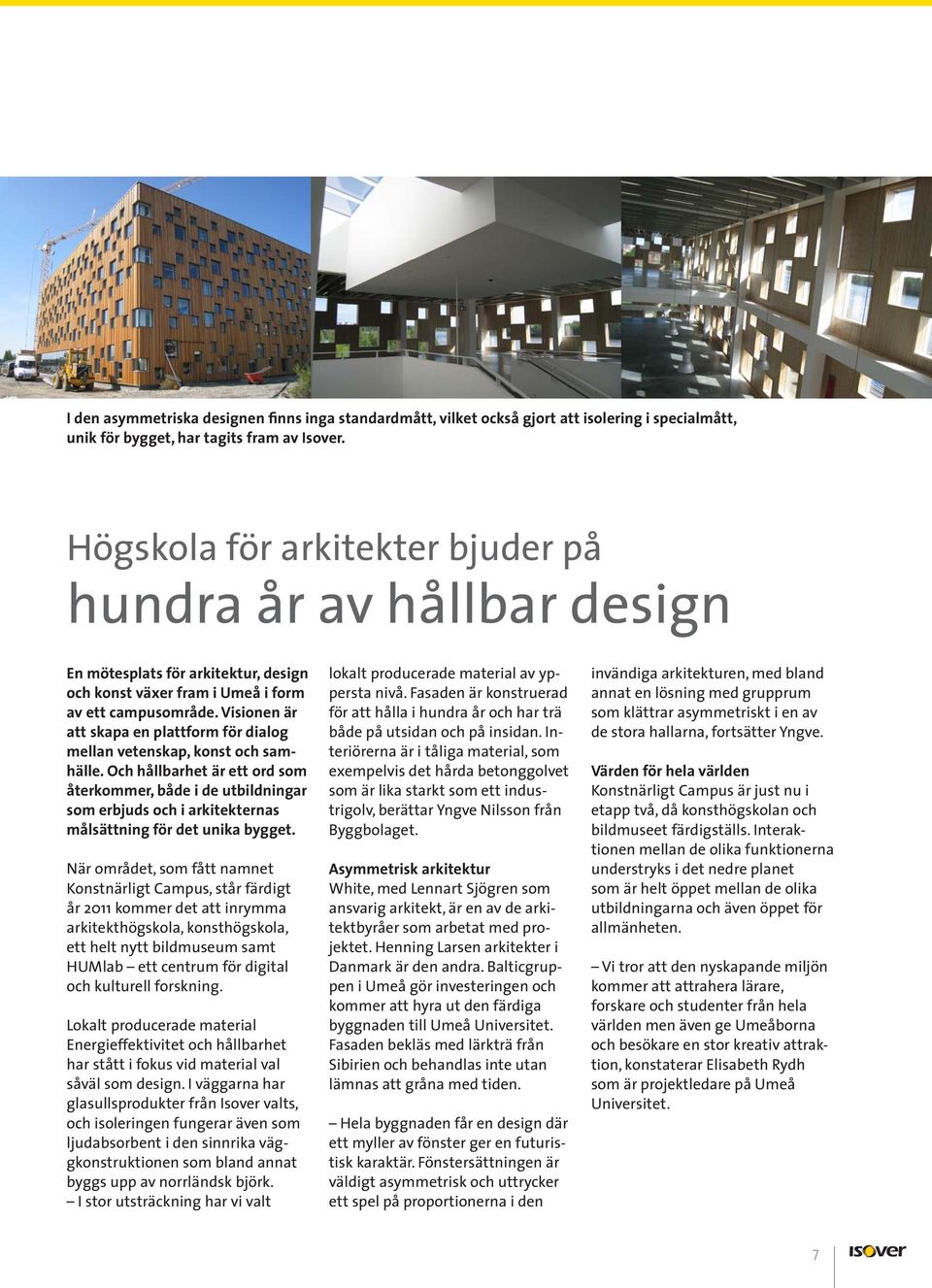

7 I den asymmetriska designen finns inga standardmått, vilket också gjort att isolering i specialmått, unik för bygget, har tagits fram av Isover. Högskola för arkitekter bjuder på hundra år av hållbar design En mötesplats för arkitektur, design och konst växer fram i Umeå i form av ett campusområde. Visionen är att skapa en plattform för dialog mellan vetenskap, konst och samhälle. Och hållbarhet är ett ord som återkommer, både i de utbildningar som erbjuds och i arkitekternas målsättning för det unika bygget. När området, som fått namnet Konstnärligt Campus, står färdigt år 2011 kommer det att inrymma arkitekthögskola, konsthögskola, ett helt nytt bildmuseum samt HUMlab ett centrum för digital och kulturell forskning. Lokalt producerade material Energieffektivitet och hållbarhet har stått i fokus vid material val såväl som design. I väggarna har glasullsprodukter från Isover valts, och isoleringen fungerar även som ljudabsorbent i den sinnrika väggkonstruktionen som bland annat byggs upp av norrländsk björk. I stor utsträckning har vi valt lokalt producerade material av yppersta nivå. Fasaden är konstruerad för att hålla i hundra år och har trä både på utsidan och på insidan. Interiörerna är i tåliga material, som exempelvis det hårda betonggolvet som är lika starkt som ett industrigolv, berättar Yngve Nilsson från Byggbolaget. Asymmetrisk arkitektur White, med Lennart Sjögren som ansvarig arkitekt, är en av de arkitektbyråer som arbetat med projektet. Henning Larsen arkitekter i Danmark är den andra. Balticgruppen i Umeå gör investeringen och kommer att hyra ut den färdiga byggnaden till Umeå Universitet. Fasaden bekläs med lärkträ från Sibirien och behandlas inte utan lämnas att gråna med tiden. Hela byggnaden får en design där ett myller av fönster ger en futuristisk karaktär. Fönstersättningen är väldigt asymmetrisk och uttrycker ett spel på proportionerna i den invändiga arkitekturen, med bland annat en lösning med grupprum som klättrar asymmetriskt i en av de stora hallarna, fortsätter Yngve. Värden för hela världen Konstnärligt Campus är just nu i etapp två, då konsthögskolan och bildmuseet färdigställs. Interaktionen mellan de olika funktionerna understryks i det nedre planet som är helt öppet mellan de olika utbildningarna och även öppet för allmänheten. Vi tror att den nyskapande miljön kommer att attrahera lärare, forskare och studenter från hela världen men även ge Umeåborna och besökare en stor kreativ attraktion, konstaterar Elisabeth Rydh som är projektledare på Umeå Universitet. 7

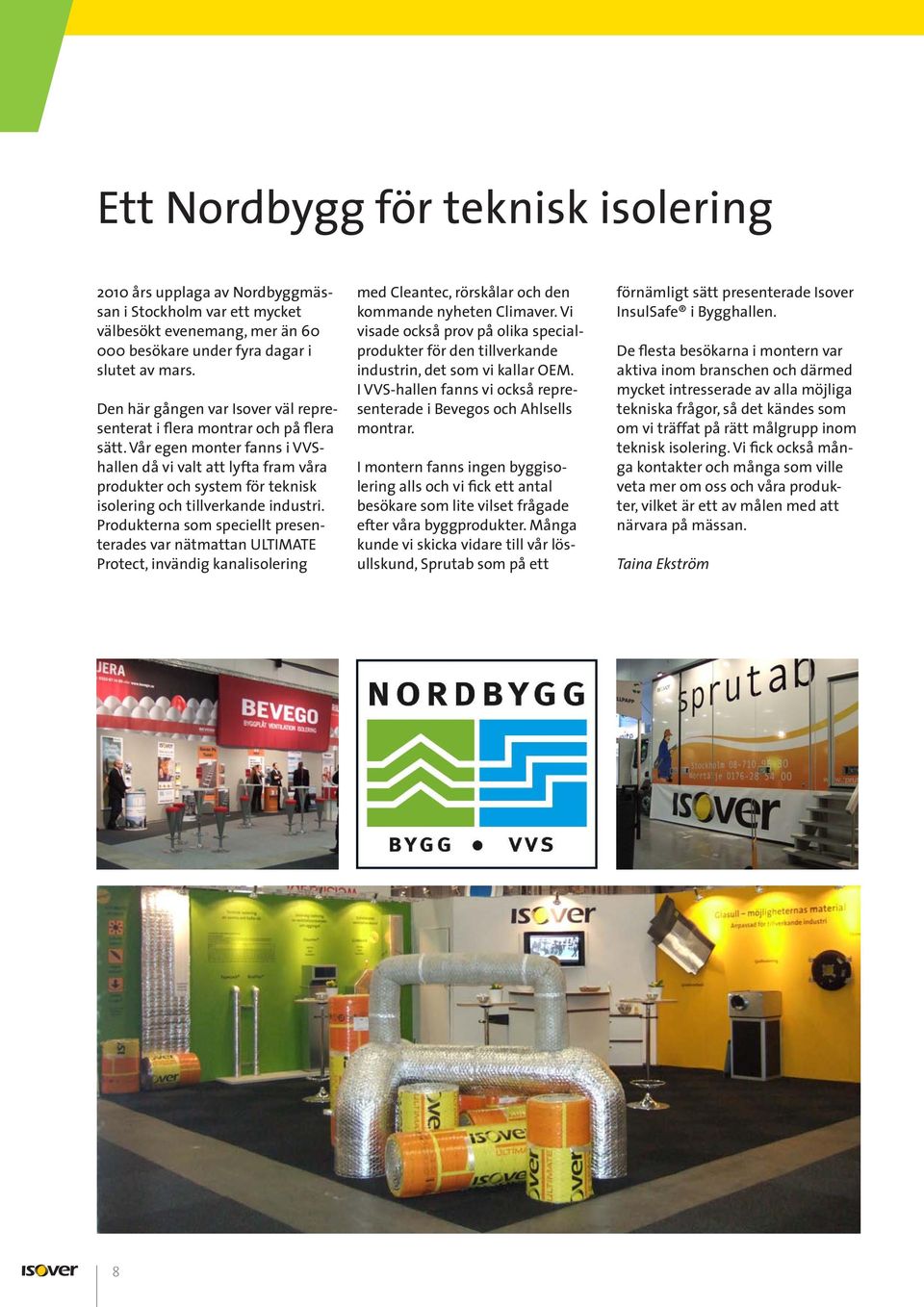

8 Ett Nordbygg för teknisk isolering 2010 års upplaga av Nordbyggmässan i Stockholm var ett mycket välbesökt evenemang, mer än besökare under fyra dagar i slutet av mars. Den här gången var Isover väl representerat i flera montrar och på flera sätt. Vår egen monter fanns i VVShallen då vi valt att lyfta fram våra produkter och system för teknisk isolering och tillverkande industri. Produkterna som speciellt presenterades var nätmattan ULTIMATE Protect, invändig kanalisolering med Cleantec, rörskålar och den kommande nyheten Climaver. Vi visade också prov på olika specialprodukter för den tillverkande industrin, det som vi kallar OEM. I VVS-hallen fanns vi också representerade i Bevegos och Ahlsells montrar. I montern fanns ingen byggisolering alls och vi fick ett antal besökare som lite vilset frågade efter våra byggprodukter. Många kunde vi skicka vidare till vår lösullskund, Sprutab som på ett förnämligt sätt presenterade Isover InsulSafe i Bygghallen. De flesta besökarna i montern var aktiva inom branschen och därmed mycket intresserade av alla möjliga tekniska frågor, så det kändes som om vi träffat på rätt målgrupp inom teknisk isolering. Vi fick också många kontakter och många som ville veta mer om oss och våra produkter, vilket är ett av målen med att närvara på mässan. Taina Ekström 8

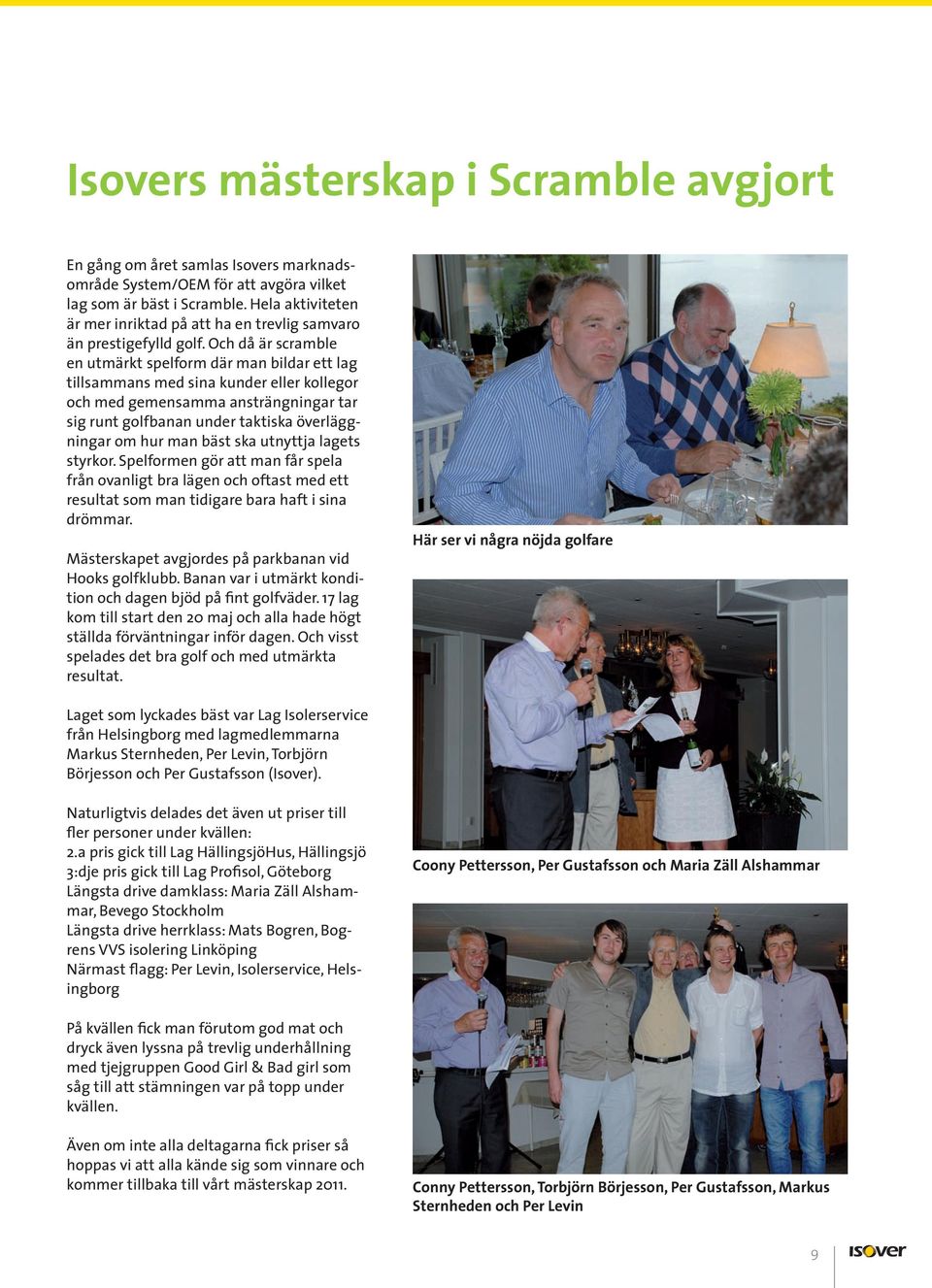

9 Isovers mästerskap i Scramble avgjort En gång om året samlas Isovers marknadsområde System/OEM för att avgöra vilket lag som är bäst i Scramble. Hela aktiviteten är mer inriktad på att ha en trevlig samvaro än prestigefylld golf. Och då är scramble en utmärkt spelform där man bildar ett lag tillsammans med sina kunder eller kollegor och med gemensamma ansträngningar tar sig runt golfbanan under taktiska överläggningar om hur man bäst ska utnyttja lagets styrkor. Spelformen gör att man får spela från ovanligt bra lägen och oftast med ett resultat som man tidigare bara haft i sina drömmar. Mästerskapet avgjordes på parkbanan vid Hooks golfklubb. Banan var i utmärkt kondition och dagen bjöd på fint golfväder. 17 lag kom till start den 20 maj och alla hade högt ställda förväntningar inför dagen. Och visst spelades det bra golf och med utmärkta resultat. Här ser vi några nöjda golfare Laget som lyckades bäst var Lag Isolerservice från Helsingborg med lagmedlemmarna Markus Sternheden, Per Levin, Torbjörn Börjesson och Per Gustafsson (Isover). Naturligtvis delades det även ut priser till fler personer under kvällen: 2.a pris gick till Lag HällingsjöHus, Hällingsjö 3:dje pris gick till Lag Profisol, Göteborg Längsta drive damklass: Maria Zäll Alshammar, Bevego Stockholm Längsta drive herrklass: Mats Bogren, Bogrens VVS isolering Linköping Närmast flagg: Per Levin, Isolerservice, Helsingborg Coony Pettersson, Per Gustafsson och Maria Zäll Alshammar På kvällen fick man förutom god mat och dryck även lyssna på trevlig underhållning med tjejgruppen Good Girl & Bad girl som såg till att stämningen var på topp under kvällen. Även om inte alla deltagarna fick priser så hoppas vi att alla kände sig som vinnare och kommer tillbaka till vårt mästerskap Conny Pettersson, Torbjörn Börjesson, Per Gustafsson, Markus Sternheden och Per Levin 9

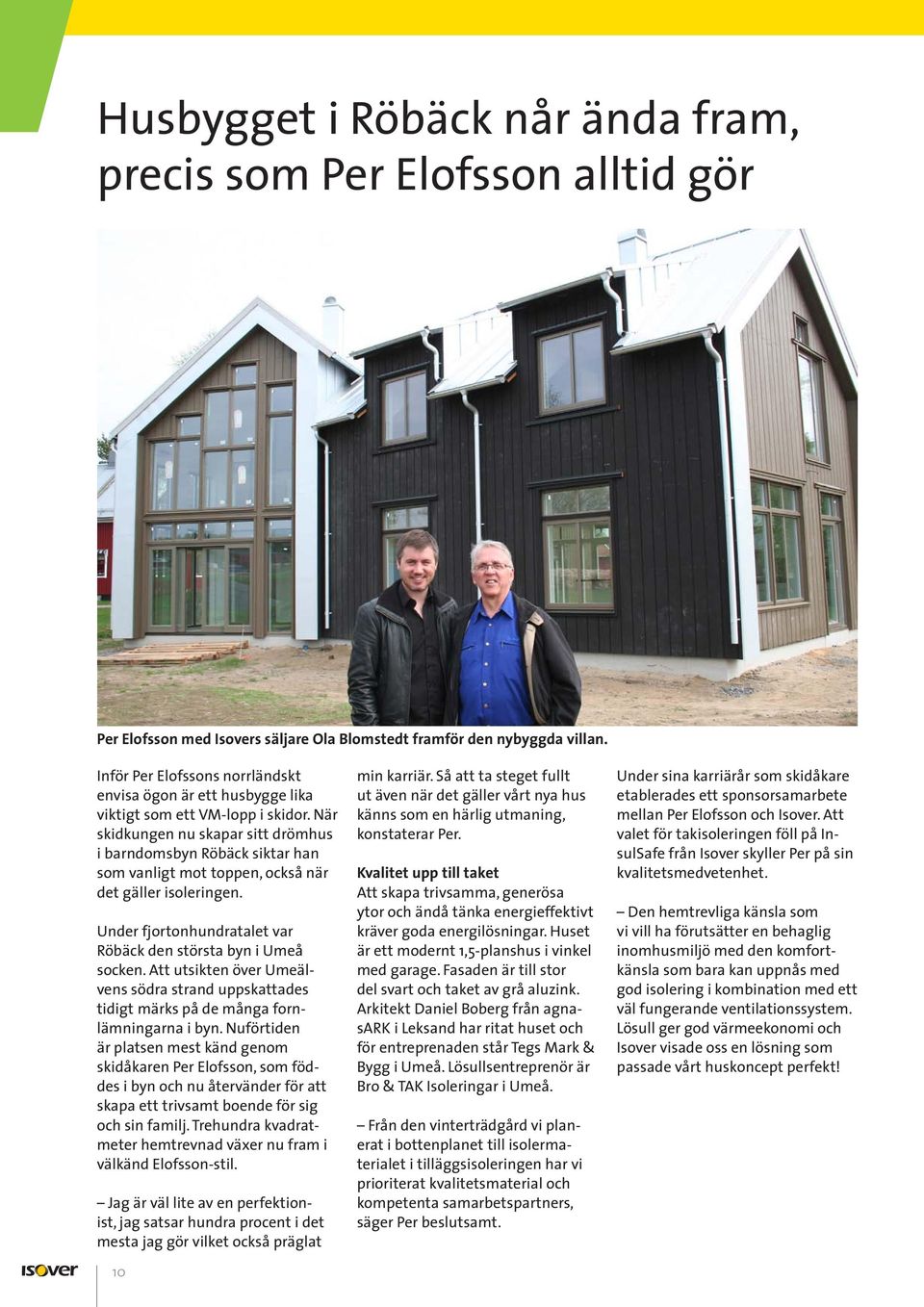

10 Husbygget i Röbäck når ända fram, precis som Per Elofsson alltid gör Per Elofsson med Isovers säljare Ola Blomstedt framför den nybyggda villan. Inför Per Elofssons norrländskt envisa ögon är ett husbygge lika viktigt som ett VM-lopp i skidor. När skidkungen nu skapar sitt drömhus i barndomsbyn Röbäck siktar han som vanligt mot toppen, också när det gäller isoleringen. Under fjortonhundratalet var Röbäck den största byn i Umeå socken. Att utsikten över Umeälvens södra strand uppskattades tidigt märks på de många fornlämningarna i byn. Nuförtiden är platsen mest känd genom skidåkaren Per Elofsson, som föddes i byn och nu återvänder för att skapa ett trivsamt boende för sig och sin familj. Trehundra kvadratmeter hemtrevnad växer nu fram i välkänd Elofsson-stil. Jag är väl lite av en perfektionist, jag satsar hundra procent i det mesta jag gör vilket också präglat min karriär. Så att ta steget fullt ut även när det gäller vårt nya hus känns som en härlig utmaning, konstaterar Per. Kvalitet upp till taket Att skapa trivsamma, generösa ytor och ändå tänka energieffektivt kräver goda energilösningar. Huset är ett modernt 1,5-planshus i vinkel med garage. Fasaden är till stor del svart och taket av grå aluzink. Arkitekt Daniel Boberg från agnasark i Leksand har ritat huset och för entreprenaden står Tegs Mark & Bygg i Umeå. Lösullsentreprenör är Bro & TAK Isoleringar i Umeå. Från den vinterträdgård vi planerat i bottenplanet till isolermaterialet i tilläggsisoleringen har vi prioriterat kvalitetsmaterial och kompetenta samarbetspartners, säger Per beslutsamt. Under sina karriärår som skidåkare etablerades ett sponsorsamarbete mellan Per Elofsson och Isover. Att valet för takisoleringen föll på InsulSafe från Isover skyller Per på sin kvalitetsmedvetenhet. Den hemtrevliga känsla som vi vill ha förutsätter en behaglig inomhusmiljö med den komfortkänsla som bara kan uppnås med god isolering i kombination med ett väl fungerande ventilationssystem. Lösull ger god värmeekonomi och Isover visade oss en lösning som passade vårt huskoncept perfekt! 10

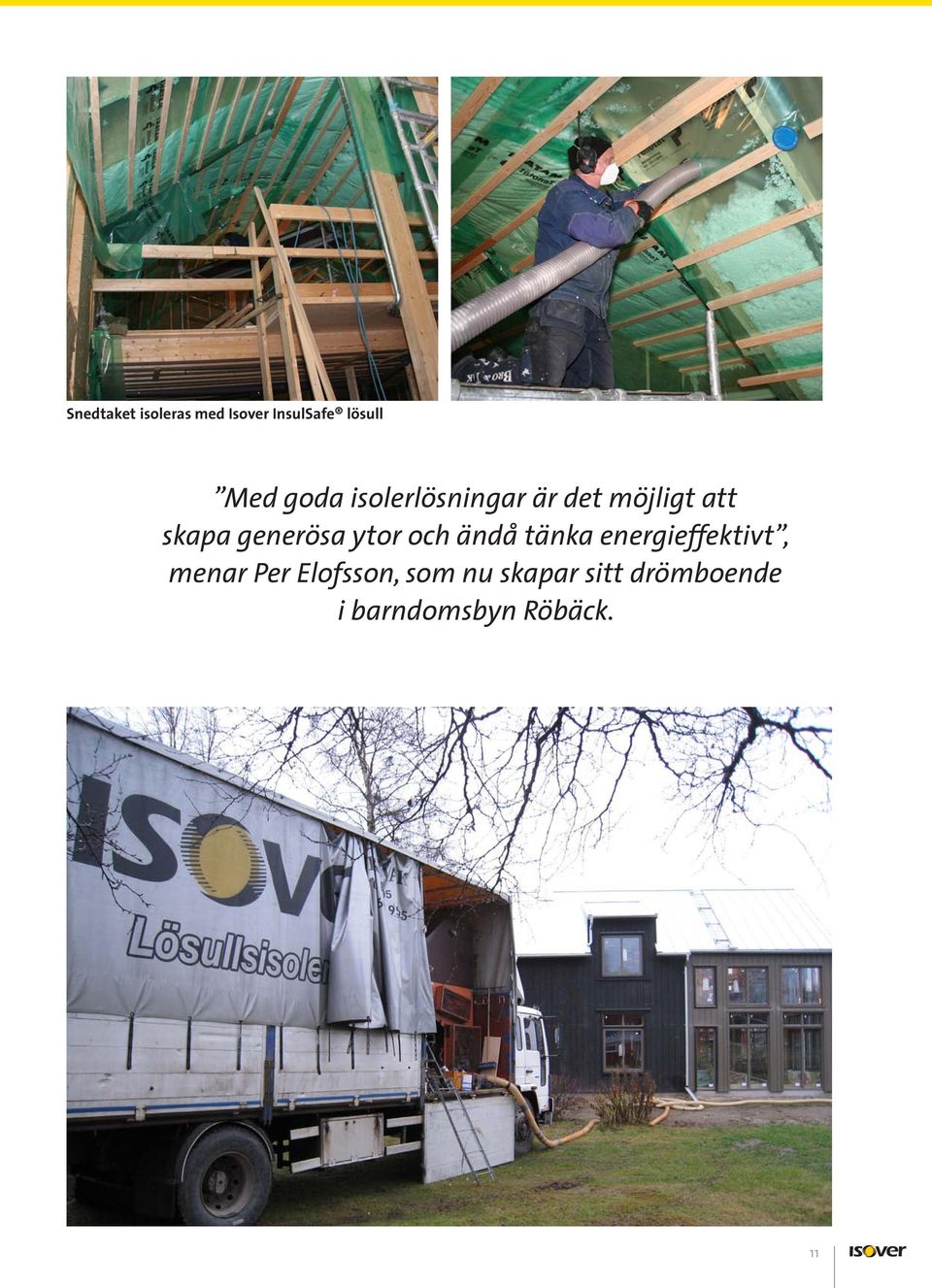

11 Snedtaket isoleras med Isover InsulSafe lösull Med goda isolerlösningar är det möjligt att skapa generösa ytor och ändå tänka energieffektivt, menar Per Elofsson, som nu skapar sitt drömboende i barndomsbyn Röbäck. 11

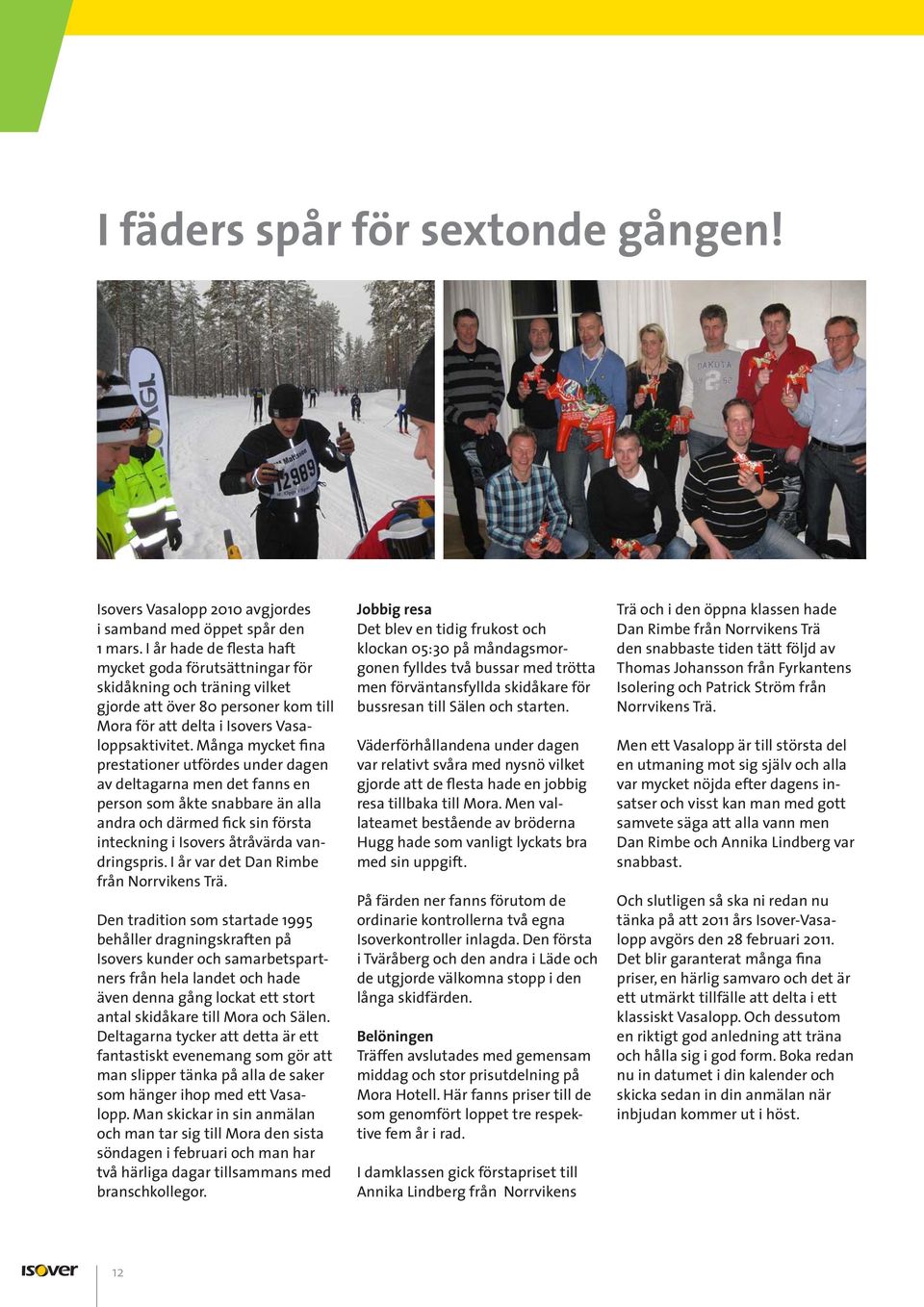

12 I fäders spår för sextonde gången! Isovers Vasalopp 2010 avgjordes i samband med öppet spår den 1 mars. I år hade de flesta haft mycket goda förutsättningar för skidåkning och träning vilket gjorde att över 80 personer kom till Mora för att delta i Isovers Vasaloppsaktivitet. Många mycket fina prestationer utfördes under dagen av deltagarna men det fanns en person som åkte snabbare än alla andra och därmed fick sin första inteckning i Isovers åtråvärda vandringspris. I år var det Dan Rimbe från Norrvikens Trä. Den tradition som startade 1995 behåller dragningskraften på Isovers kunder och samarbetspartners från hela landet och hade även denna gång lockat ett stort antal skidåkare till Mora och Sälen. Deltagarna tycker att detta är ett fantastiskt evenemang som gör att man slipper tänka på alla de saker som hänger ihop med ett Vasalopp. Man skickar in sin anmälan och man tar sig till Mora den sista söndagen i februari och man har två härliga dagar tillsammans med branschkollegor. Jobbig resa Det blev en tidig frukost och klockan 05:30 på måndagsmorgonen fylldes två bussar med trötta men förväntansfyllda skidåkare för bussresan till Sälen och starten. Väderförhållandena under dagen var relativt svåra med nysnö vilket gjorde att de flesta hade en jobbig resa tillbaka till Mora. Men vallateamet bestående av bröderna Hugg hade som vanligt lyckats bra med sin uppgift. På färden ner fanns förutom de ordinarie kontrollerna två egna Isoverkontroller inlagda. Den första i Tväråberg och den andra i Läde och de utgjorde välkomna stopp i den långa skidfärden. Belöningen Träffen avslutades med gemensam middag och stor prisutdelning på Mora Hotell. Här fanns priser till de som genomfört loppet tre respektive fem år i rad. I damklassen gick förstapriset till Annika Lindberg från Norrvikens Trä och i den öppna klassen hade Dan Rimbe från Norrvikens Trä den snabbaste tiden tätt följd av Thomas Johansson från Fyrkantens Isolering och Patrick Ström från Norrvikens Trä. Men ett Vasalopp är till största del en utmaning mot sig själv och alla var mycket nöjda efter dagens insatser och visst kan man med gott samvete säga att alla vann men Dan Rimbe och Annika Lindberg var snabbast. Och slutligen så ska ni redan nu tänka på att 2011 års Isover-Vasalopp avgörs den 28 februari Det blir garanterat många fina priser, en härlig samvaro och det är ett utmärkt tillfälle att delta i ett klassiskt Vasalopp. Och dessutom en riktigt god anledning att träna och hålla sig i god form. Boka redan nu in datumet i din kalender och skicka sedan in din anmälan när inbjudan kommer ut i höst. 12

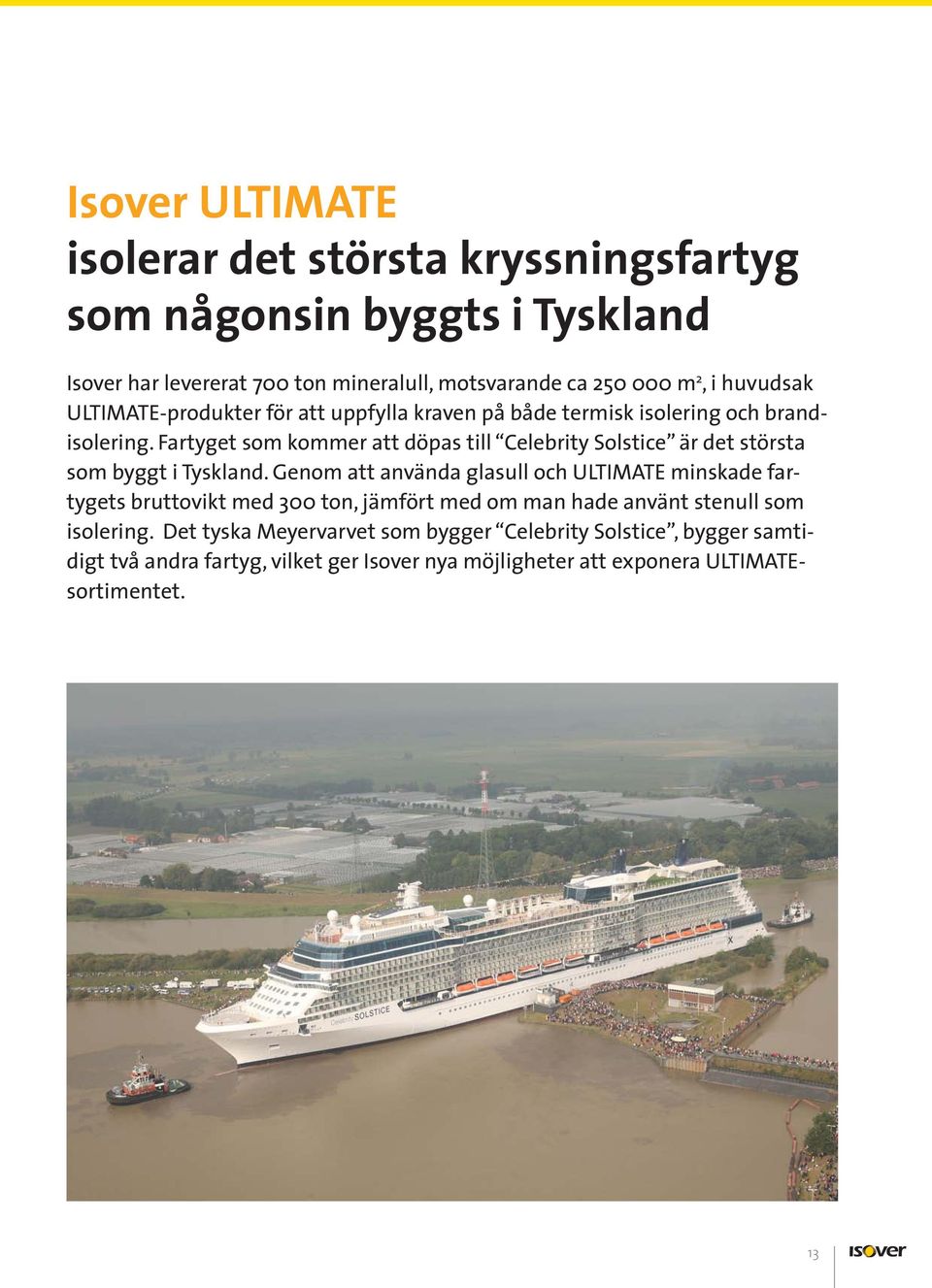

13 Isover ULTIMATE isolerar det största kryssningsfartyg som någonsin byggts i Tyskland Isover har levererat 700 ton mineralull, motsvarande ca m 2, i huvudsak ULTIMATE-produkter för att uppfylla kraven på både termisk isolering och brandisolering. Fartyget som kommer att döpas till Celebrity Solstice är det största som byggt i Tyskland. Genom att använda glasull och ULTIMATE minskade fartygets bruttovikt med 300 ton, jämfört med om man hade använt stenull som isolering. Det tyska Meyervarvet som bygger Celebrity Solstice, bygger samtidigt två andra fartyg, vilket ger Isover nya möjligheter att exponera ULTIMATEsortimentet. 13

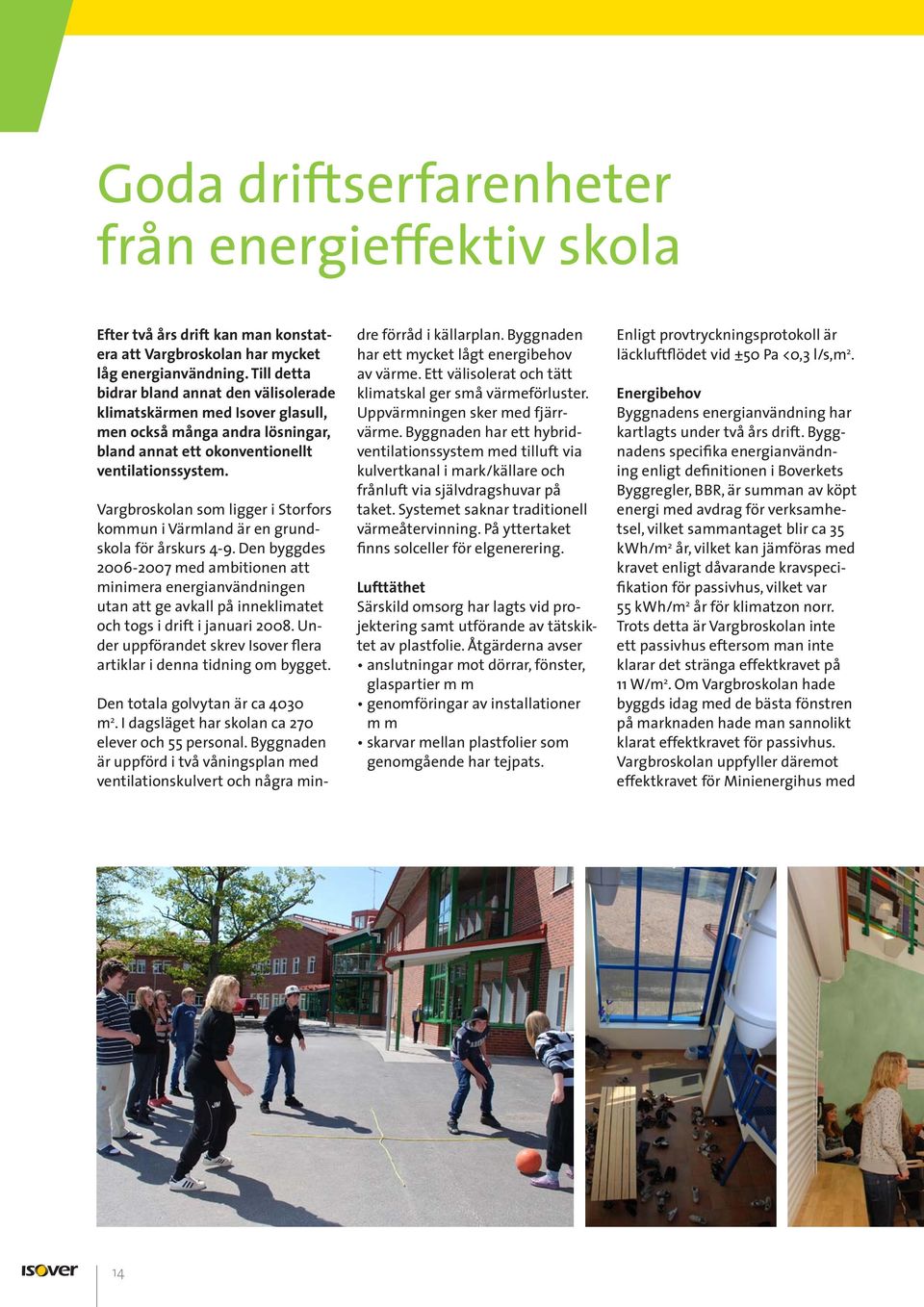

14 Goda driftserfarenheter från energieffektiv skola Efter två års drift kan man konstatera att Vargbroskolan har mycket låg energianvändning. Till detta bidrar bland annat den välisolerade klimatskärmen med Isover glasull, men också många andra lösningar, bland annat ett okonventionellt ventilationssystem. Vargbroskolan som ligger i Storfors kommun i Värmland är en grundskola för årskurs 4-9. Den byggdes med ambitionen att minimera energianvändningen utan att ge avkall på inneklimatet och togs i drift i januari Under uppförandet skrev Isover flera artiklar i denna tidning om bygget. Den totala golvytan är ca 4030 m 2. I dagsläget har skolan ca 270 elever och 55 personal. Byggnaden är uppförd i två våningsplan med ventilationskulvert och några mindre förråd i källarplan. Byggnaden har ett mycket lågt energibehov av värme. Ett välisolerat och tätt klimatskal ger små värmeförluster. Uppvärmningen sker med fjärrvärme. Byggnaden har ett hybridventilationssystem med tilluft via kulvertkanal i mark/källare och frånluft via självdragshuvar på taket. Systemet saknar traditionell värmeåtervinning. På yttertaket finns solceller för elgenerering. Lufttäthet Särskild omsorg har lagts vid projektering samt utförande av tätskiktet av plastfolie. Åtgärderna avser anslutningar mot dörrar, fönster, glaspartier m m genomföringar av installationer m m skarvar mellan plastfolier som genomgående har tejpats. Enligt provtryckningsprotokoll är läckluftflödet vid ±50 Pa <0,3 l/s,m 2. Energibehov Byggnadens energianvändning har kartlagts under två års drift. Byggnadens specifika energianvändning enligt definitionen i Boverkets Byggregler, BBR, är summan av köpt energi med avdrag för verksamhetsel, vilket sammantaget blir ca 35 kwh/m 2 år, vilket kan jämföras med kravet enligt dåvarande kravspecifikation för passivhus, vilket var 55 kwh/m 2 år för klimatzon norr. Trots detta är Vargbroskolan inte ett passivhus eftersom man inte klarar det stränga effektkravet på 11 W/m 2. Om Vargbroskolan hade byggds idag med de bästa fönstren på marknaden hade man sannolikt klarat effektkravet för passivhus. Vargbroskolan uppfyller däremot effektkravet för Minienergihus med 14

15 råge. Effektkravet för Minienergihus i klimatzon II är max 18 W/m 2 där Vargbroskolan ligger på W/ m² dagtid och 11 W/m 2 under nätter och helger. Värmebehovet på nivån 40 kwh/m 2 (normalårskorrigerat) i kombination med extremt lågt elbehov (exklusive verksamhetens belysning), ger en total energianvändning som hamnar ca 50 % lägre än 09-kriterierna för viktad energi som är 84 kwh/m 2 år för Minienergihus med fjärrvärme i klimatzon II och 70 % lägre än rekommendationerna i BBR som är 120 kwh/m 2 år för lokaker i klimatzon II. Detta får betraktas som mycket framgångsrikt. Storfors kommun, med sina 4000 innevånare, visar att även en liten kommun mycket väl kan ligga i framkant med att introducera ny intressant energieffektiv teknik. Personalens upplevelse av inneklimatet har utvärderats med Örebroenkäten och överlag fått goda omdömen. Injustering och driftoptimering pågår fortfarande för att bland annat komma till rätta med upplevelsen av varierande och ibland låg rumstemperatur. Styroch reglersystemet innefattar stora möjligheter till anpassning och rumsreglering, som kan utnyttjas ännu bättre för att ytterligare förbättra det upplevda inneklimatet. Totala byggkostnaden inklusive projektering och byggkreditiv är ca 70 miljoner kr, vilket motsvarar ca kr/m 2. Texten är delvis hämtad ur Arbetsrapport skriven av Jens Beiron, Karlstad Universitet. Rapporten ingår som del i redovisningen av Demonstrationsprojekt 2006:05, Vargbroskolan, vilket är finansierat inom ramen för Energimyndighetens program för Passivhus och Lågenergihus. Bilder: Storfors Kommun Konstruktion U-värde W/m C Isolertjocklek, mm Antal skikt, st Väggtjocklek, mm Vägg 0, Tak, snedtak 0, Lösull + 1 skikt Golv 0, Fönster 1,

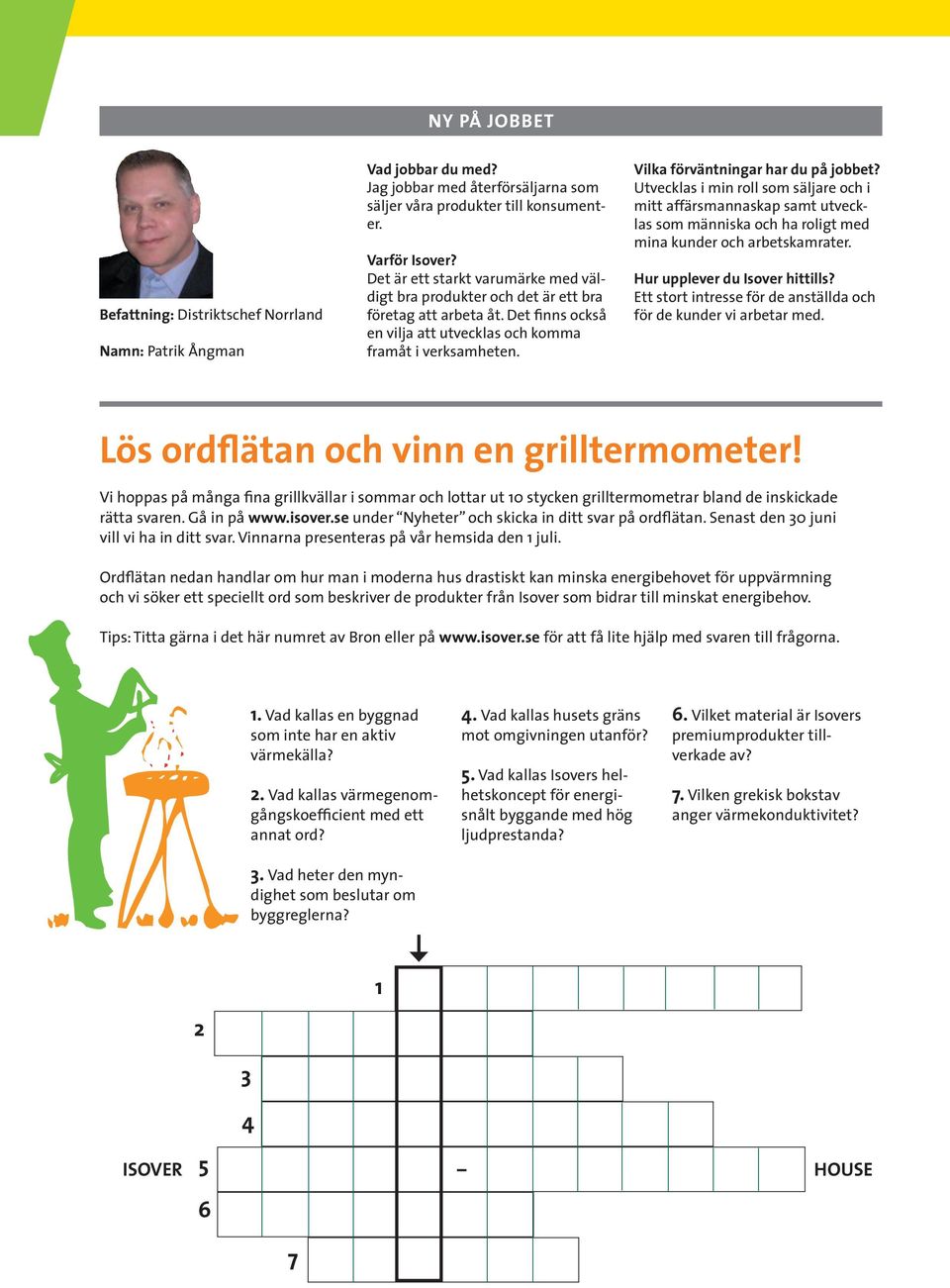

16 NY PÅ JOBBET Befattning: Distriktschef Norrland Namn: Patrik Ångman Vad jobbar du med? Jag jobbar med återförsäljarna som säljer våra produkter till konsumenter. Varför Isover? Det är ett starkt varumärke med väldigt bra produkter och det är ett bra företag att arbeta åt. Det finns också en vilja att utvecklas och komma framåt i verksamheten. Vilka förväntningar har du på jobbet? Utvecklas i min roll som säljare och i mitt affärsmannaskap samt utvecklas som människa och ha roligt med mina kunder och arbetskamrater. Hur upplever du Isover hittills? Ett stort intresse för de anställda och för de kunder vi arbetar med. Lös ordflätan och vinn en grilltermometer! Vi hoppas på många fina grillkvällar i sommar och lottar ut 10 stycken grilltermometrar bland de inskickade rätta svaren. Gå in på under Nyheter och skicka in ditt svar på ordflätan. Senast den 30 juni vill vi ha in ditt svar. Vinnarna presenteras på vår hemsida den 1 juli. Ordflätan nedan handlar om hur man i moderna hus drastiskt kan minska energibehovet för uppvärmning och vi söker ett speciellt ord som beskriver de produkter från Isover som bidrar till minskat energibehov. Tips: Titta gärna i det här numret av Bron eller på för att få lite hjälp med svaren till frågorna. 1. Vad kallas en byggnad som inte har en aktiv värmekälla? 2. Vad kallas värmegenomgångskoefficient med ett annat ord? 3. Vad heter den myndighet som beslutar om byggreglerna? 4. Vad kallas husets gräns mot omgivningen utanför? 5. Vad kallas Isovers helhetskoncept för energisnålt byggande med hög ljudprestanda? 6. Vilket material är Isovers premiumprodukter tillverkade av? 7. Vilken grekisk bokstav anger värmekonduktivitet? ISOVER 5 HOUSE 6 7
