1 DDS-CAD 10 DDS-CAD Arkitekt & Konstruktion Installationsvägledning

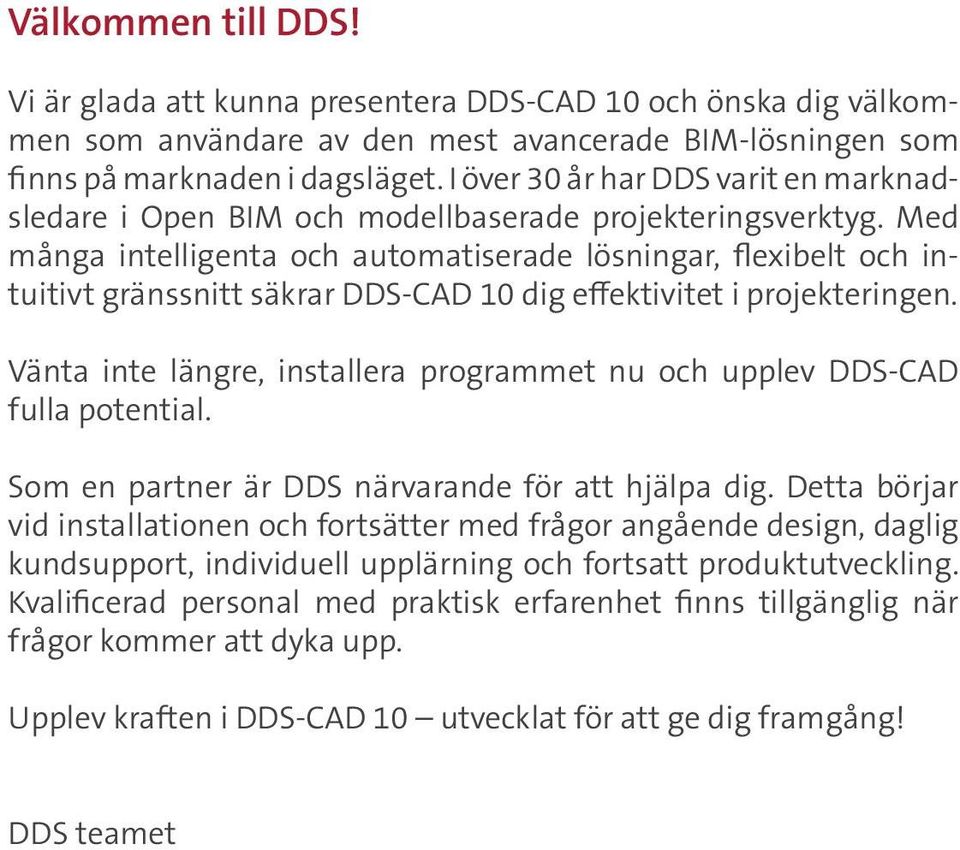

2 Välkommen till DDS! Vi är glada att kunna presentera DDS-CAD 10 och önska dig välkommen som användare av den mest avancerade BIM-lösningen som finns på marknaden i dagsläget. I över 30 år har DDS varit en marknadsledare i Open BIM och modellbaserade projekteringsverktyg. Med många intelligenta och automatiserade lösningar, flexibelt och intuitivt gränssnitt säkrar DDS-CAD 10 dig effektivitet i projekteringen. Vänta inte längre, installera programmet nu och upplev DDS-CAD fulla potential. Som en partner är DDS närvarande för att hjälpa dig. Detta börjar vid installationen och fortsätter med frågor angående design, daglig kundsupport, individuell upplärning och fortsatt produktutveckling. Kvalificerad personal med praktisk erfarenhet finns tillgänglig när frågor kommer att dyka upp. Upplev kraften i DDS-CAD 10 utvecklat för att ge dig framgång! DDS teamet

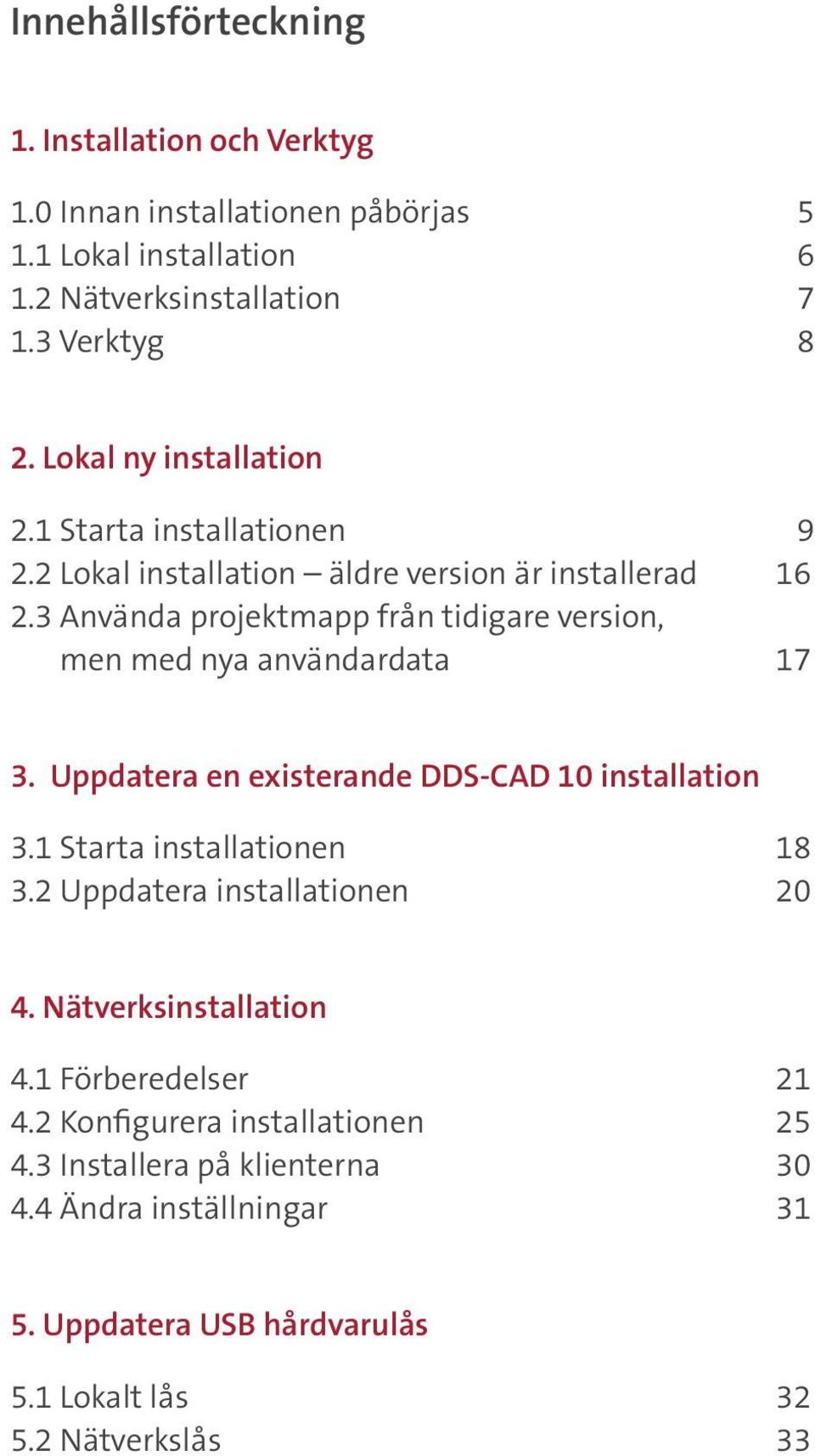

3 Innehållsförteckning 1. Installation och Verktyg 1.0 Innan installationen påbörjas Lokal installation Nätverksinstallation Verktyg 8 2. Lokal ny installation 2.1 Starta installationen Lokal installation äldre version är installerad Använda projektmapp från tidigare version, men med nya användardata Uppdatera en existerande DDS-CAD 10 installation 3.1 Starta installationen Uppdatera installationen Nätverksinstallation 4.1 Förberedelser Konfigurera installationen Installera på klienterna Ändra inställningar Uppdatera USB hårdvarulås 5.1 Lokalt lås Nätverkslås 33

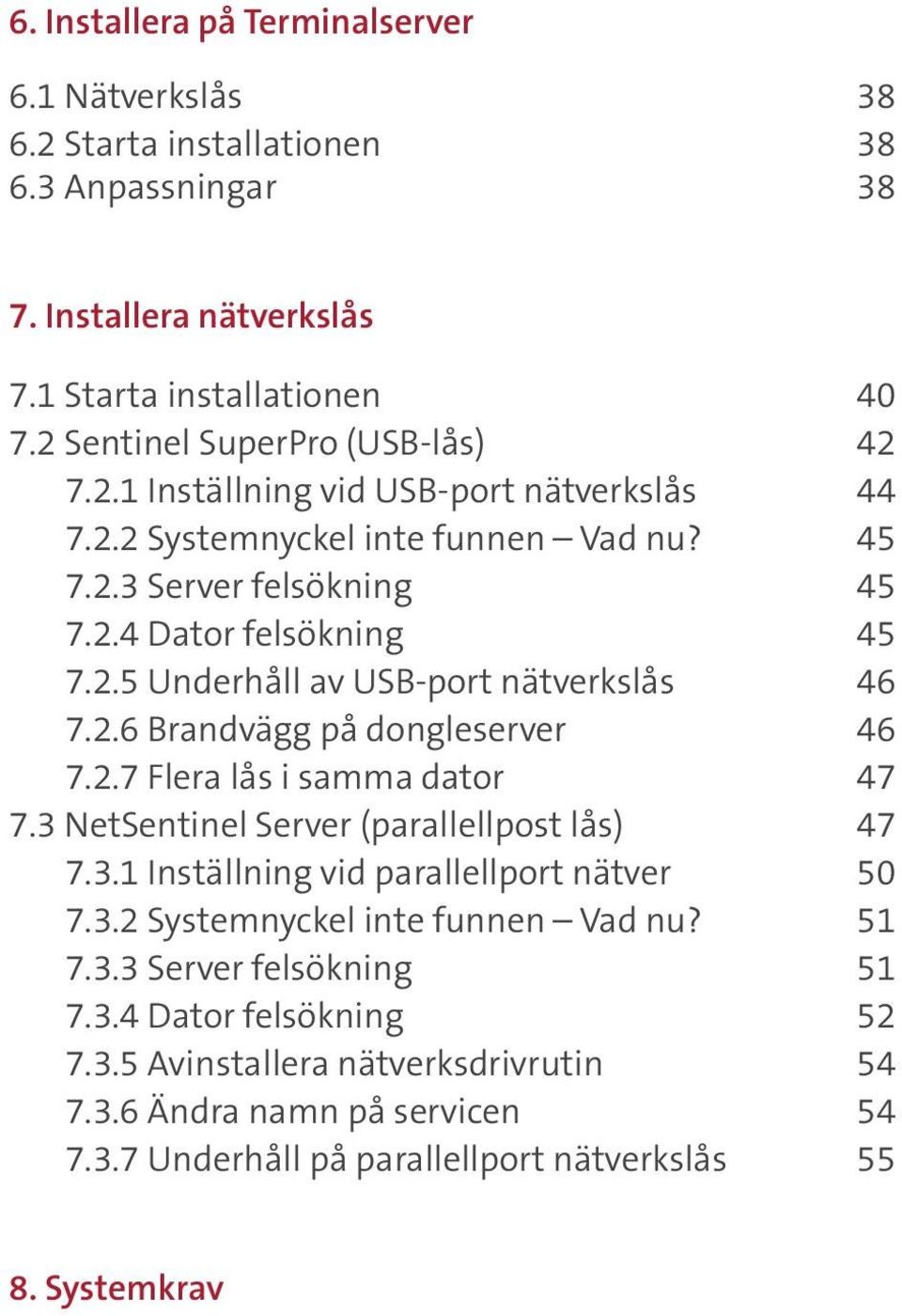

4 6. Installera på Terminalserver 6.1 Nätverkslås Starta installationen Anpassningar Installera nätverkslås 7.1 Starta installationen Sentinel SuperPro (USB-lås) Inställning vid USB-port nätverkslås Systemnyckel inte funnen Vad nu? Server felsökning Dator felsökning Underhåll av USB-port nätverkslås Brandvägg på dongleserver Flera lås i samma dator NetSentinel Server (parallellpost lås) Inställning vid parallellport nätver Systemnyckel inte funnen Vad nu? Server felsökning Dator felsökning Avinstallera nätverksdrivrutin Ändra namn på servicen Underhåll på parallellport nätverkslås Systemkrav

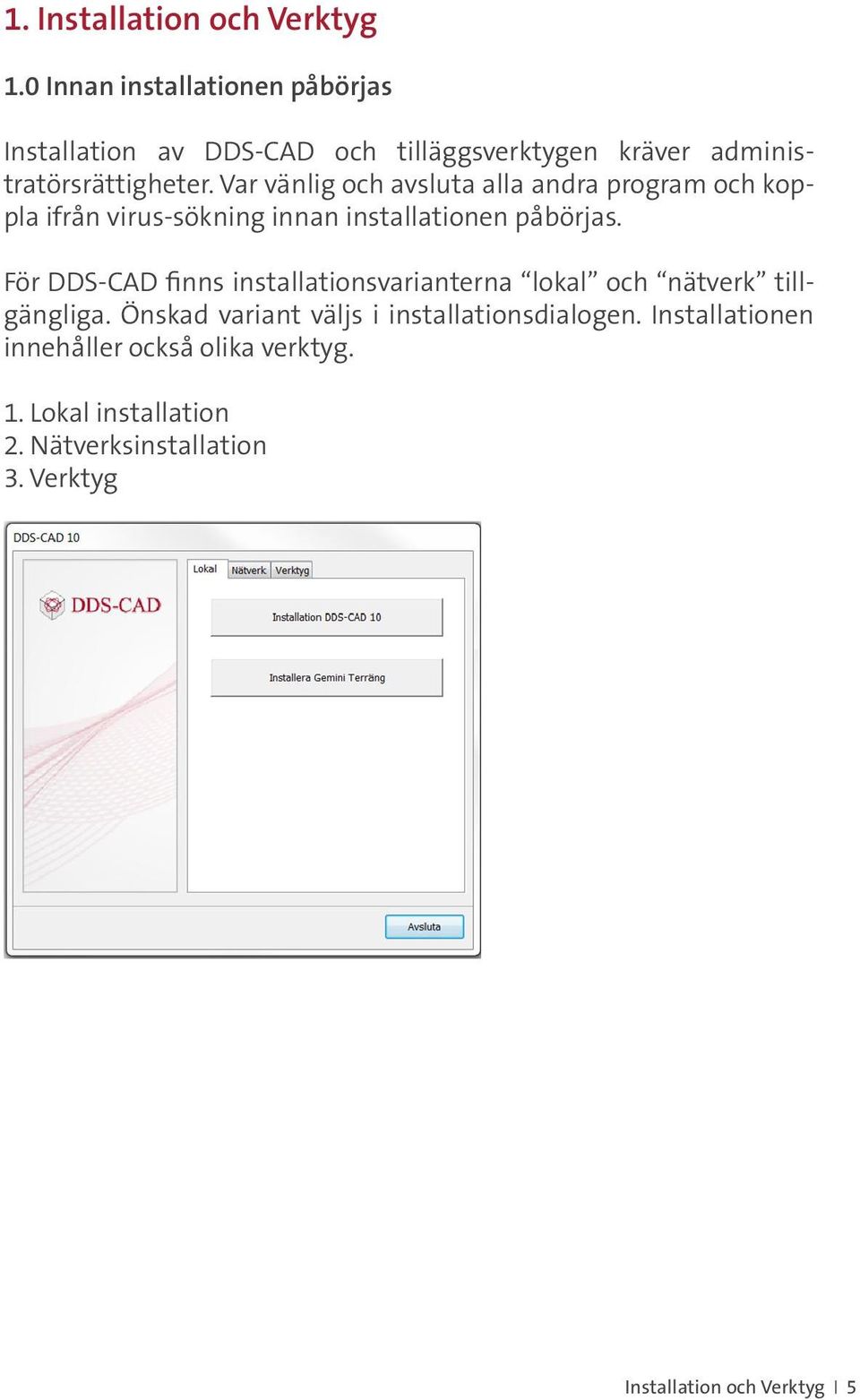

5 1. Installation och Verktyg 1.0 Innan installationen påbörjas Installation av DDS-CAD och tilläggsverktygen kräver administratörsrättigheter. Var vänlig och avsluta alla andra program och koppla ifrån virus-sökning innan installationen påbörjas. För DDS-CAD finns installationsvarianterna lokal och nätverk tillgängliga. Önskad variant väljs i installationsdialogen. Installationen innehåller också olika verktyg. 1. Lokal installation 2. Nätverksinstallation 3. Verktyg Installation och Verktyg 5

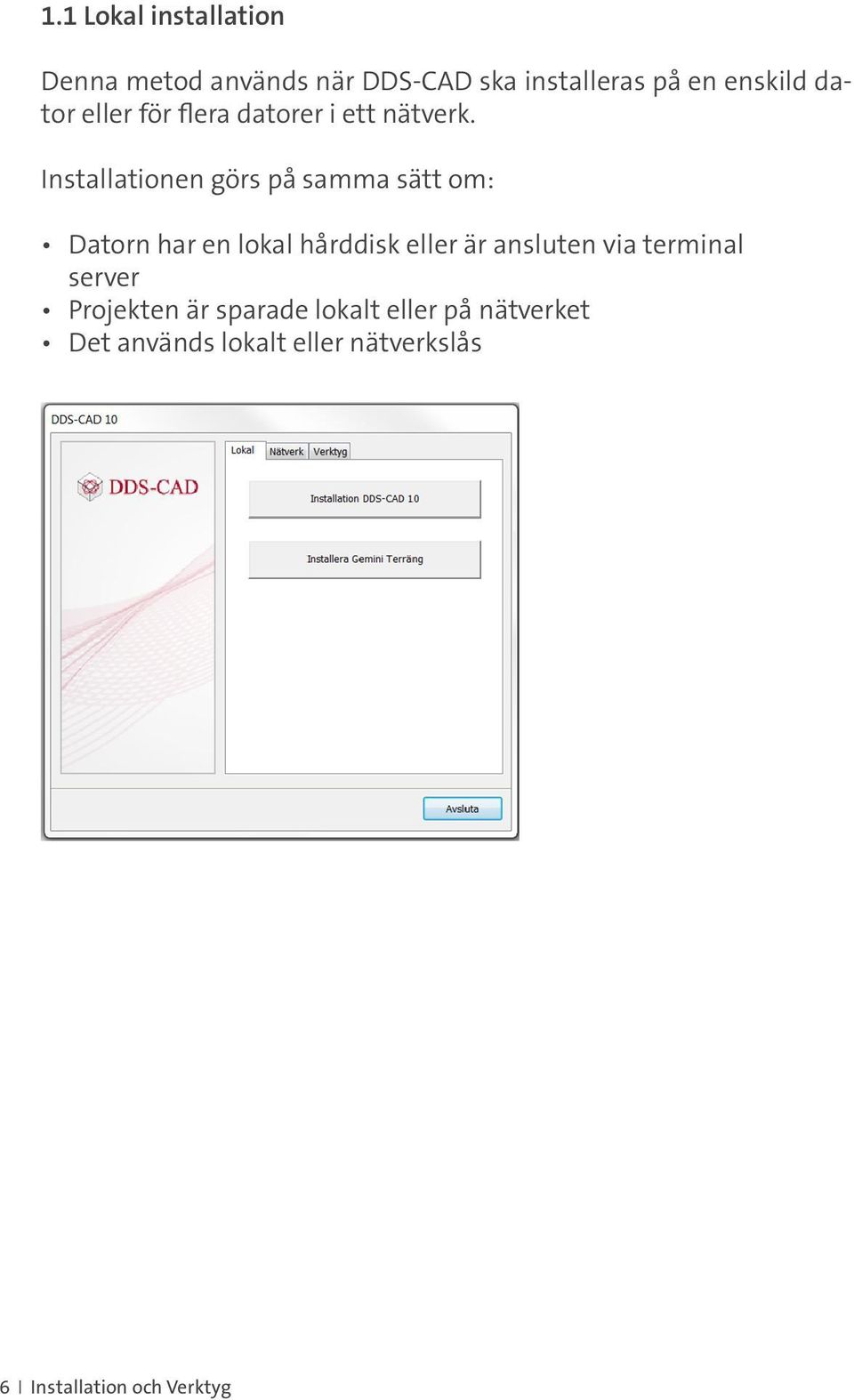

6 1.1 Lokal installation Denna metod används när DDS-CAD ska installeras på en enskild dator eller för flera datorer i ett nätverk. Installationen görs på samma sätt om: Datorn har en lokal hårddisk eller är ansluten via terminal server Projekten är sparade lokalt eller på nätverket Det används lokalt eller nätverkslås 6 Installation och Verktyg

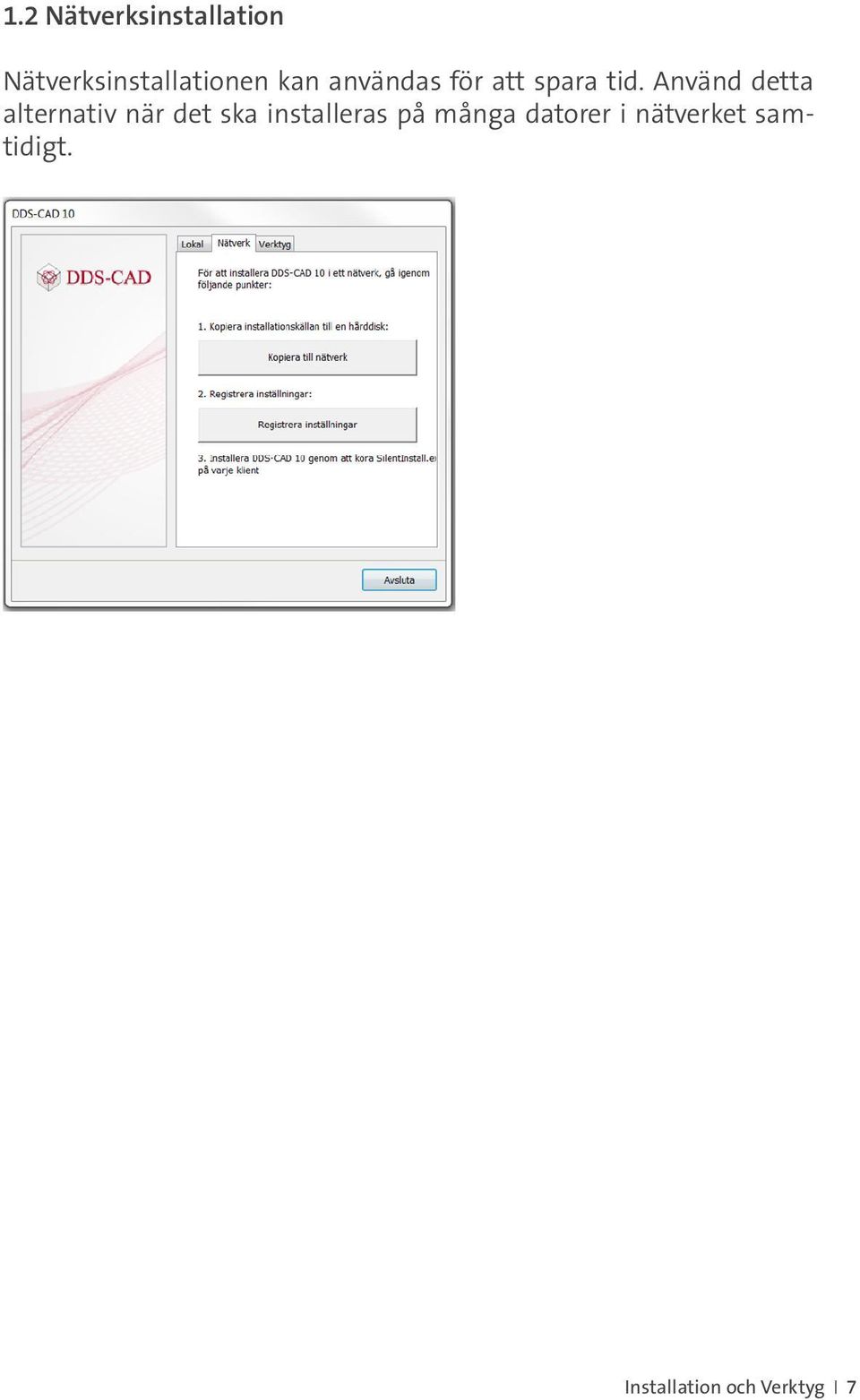

7 1.2 Nätverksinstallation Nätverksinstallationen kan användas för att spara tid. Använd detta alternativ när det ska installeras på många datorer i nätverket samtidigt. Installation och Verktyg 7

8 1.3 Verktyg Installationen innehåller några tilläggsverktyg som kan installeras: Installation av nätverkslås är bara nödvändigt vid nyinstallation och när det ska användas nätverkslås. Kör denna installation enbart på den dator som låset ska kopplas till. Installera inte nätverkslås om: Det ska användas ett lokalt lås direkt på datorn Ett DDS-CAD nätverkslås redan är i bruk (t.ex. i en existerande installation) För att kunna skriva till PDF från DDS-CAD måste en PDF-skrivare vara installerad. Välj PDF Skrivare för att installera PDF-Creator. Verktyget Installera LicenseUpdate kan användas för att uppdatera nätverkslås 8 Installation och Verktyg

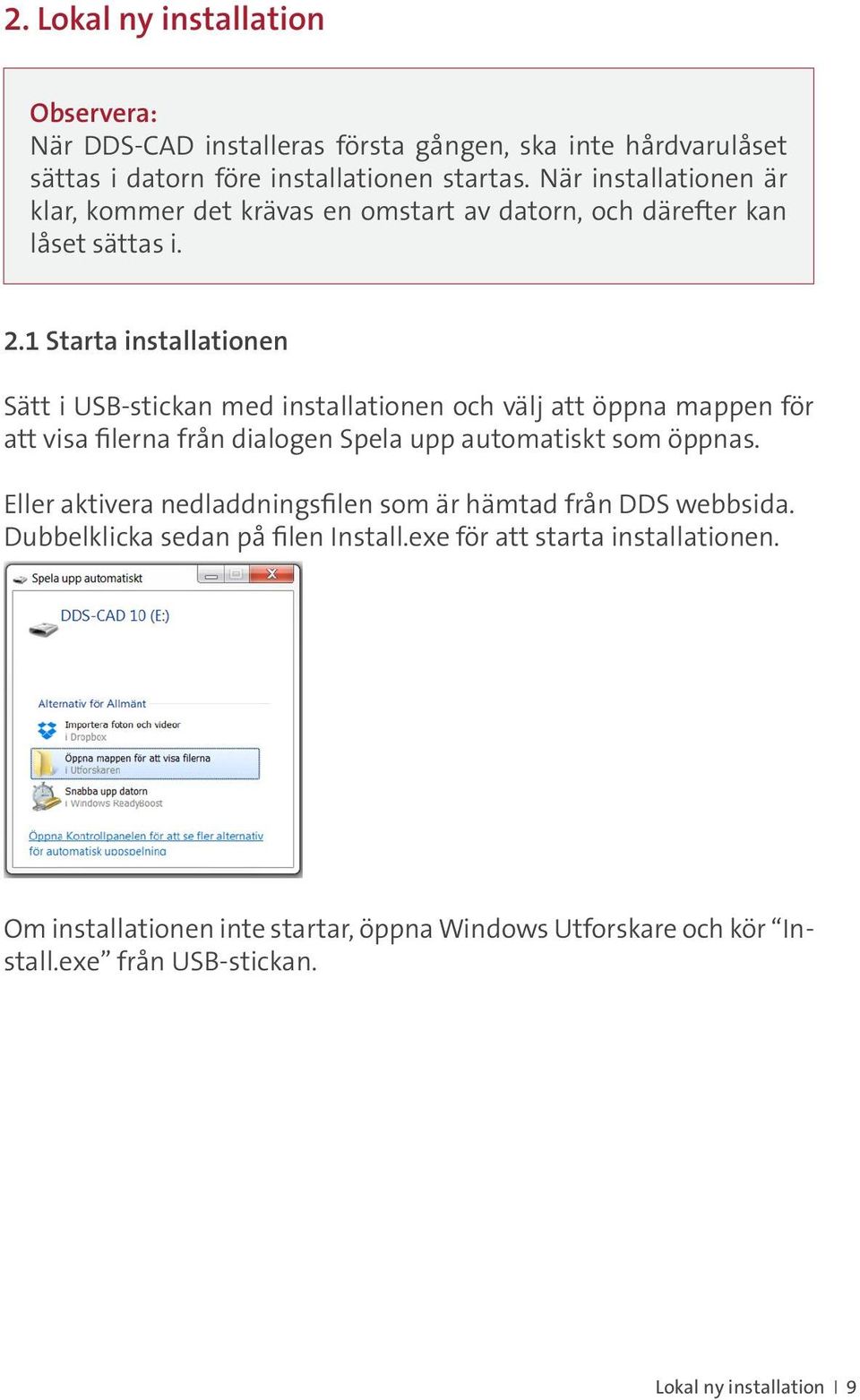

9 2. Lokal ny installation Observera: När DDS-CAD installeras första gången, ska inte hårdvarulåset sättas i datorn före installationen startas. När installationen är klar, kommer det krävas en omstart av datorn, och därefter kan låset sättas i. 2.1 Starta installationen Sätt i USB-stickan med installationen och välj att öppna mappen för att visa filerna från dialogen Spela upp automatiskt som öppnas. Eller aktivera nedladdningsfilen som är hämtad från DDS webbsida. Dubbelklicka sedan på filen Install.exe för att starta installationen. Om installationen inte startar, öppna Windows Utforskare och kör Install.exe från USB-stickan. Lokal ny installation 9

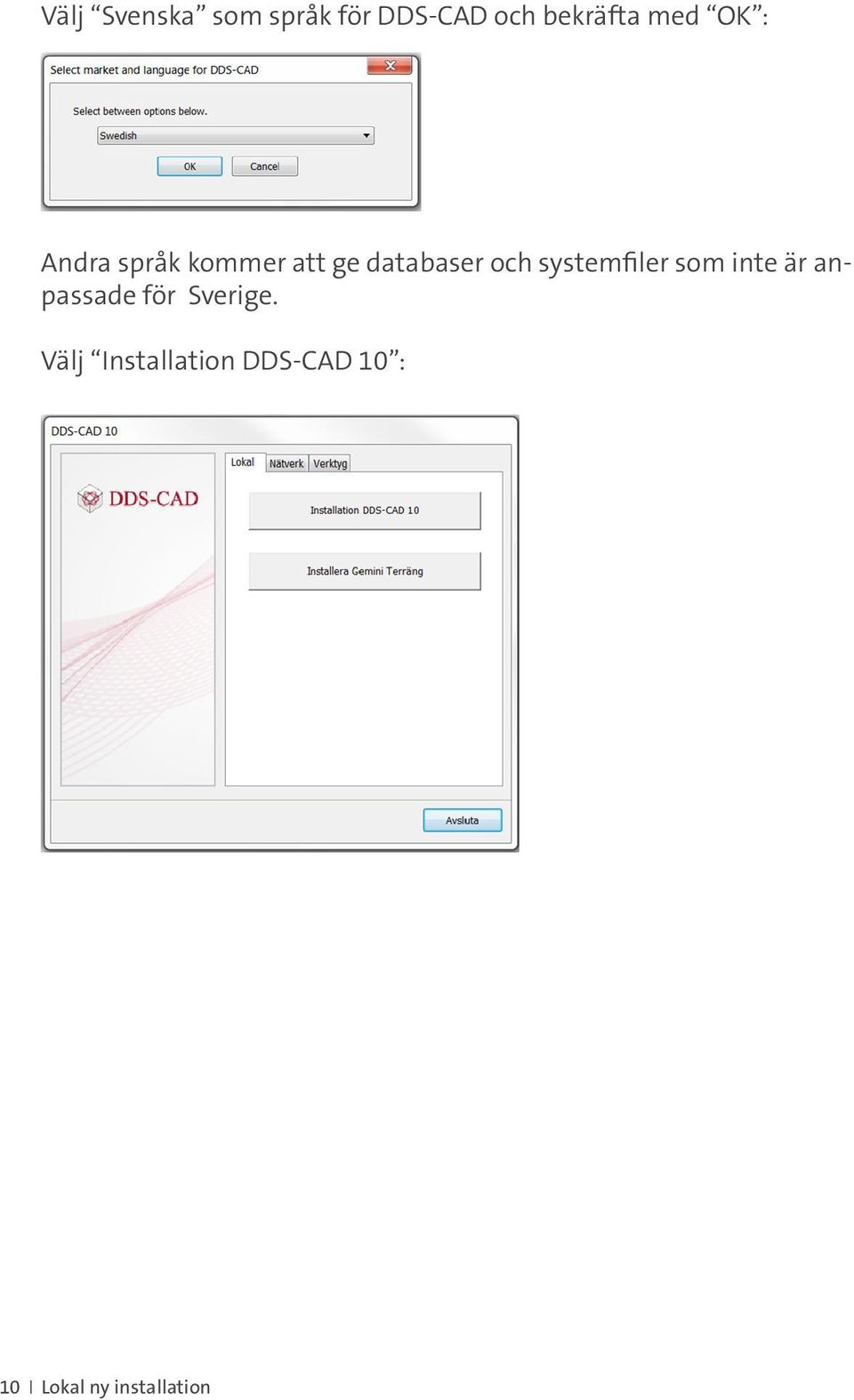

10 Välj Svenska som språk för DDS-CAD och bekräfta med OK : Andra språk kommer att ge databaser och systemfiler som inte är anpassade för Sverige. Välj Installation DDS-CAD 10 : 10 Lokal ny installation

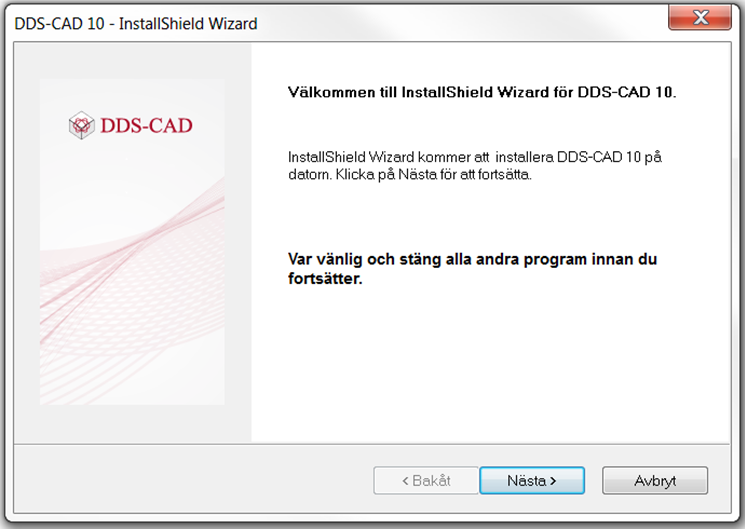

11 Installationsguiden startar. Var vänlig följ rekommendationen att stänga alla andra program. Virusprogram ska också kopplas bort medan DDS-CAD installeras. Klicka Nästa för att installera DDS-CAD: Skriv in användar- och företagsnamn och välj för vilka användare DDS- CAD ska installeras: I nästa dialog föreslås placeringen av programmet, användarmapp och projektområde. Det är möjligt att ändra dessa placeringar i dialogen. Lokal ny installation 11

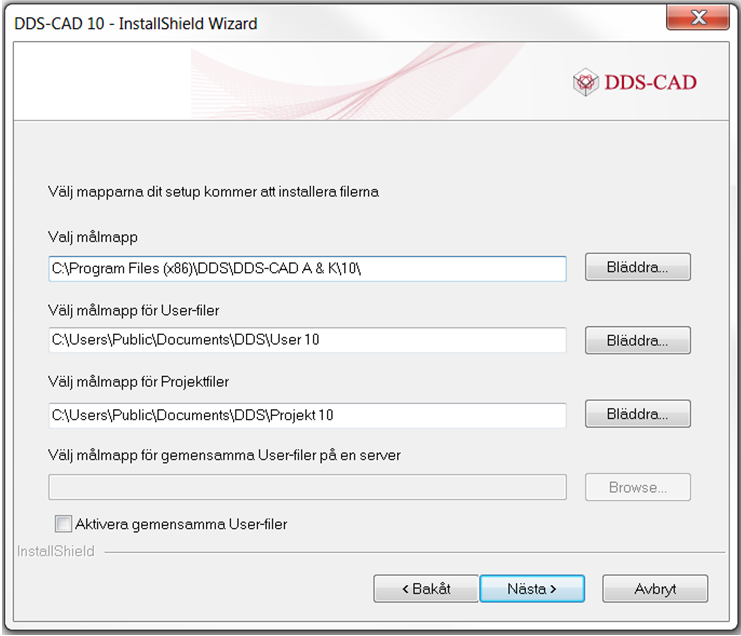

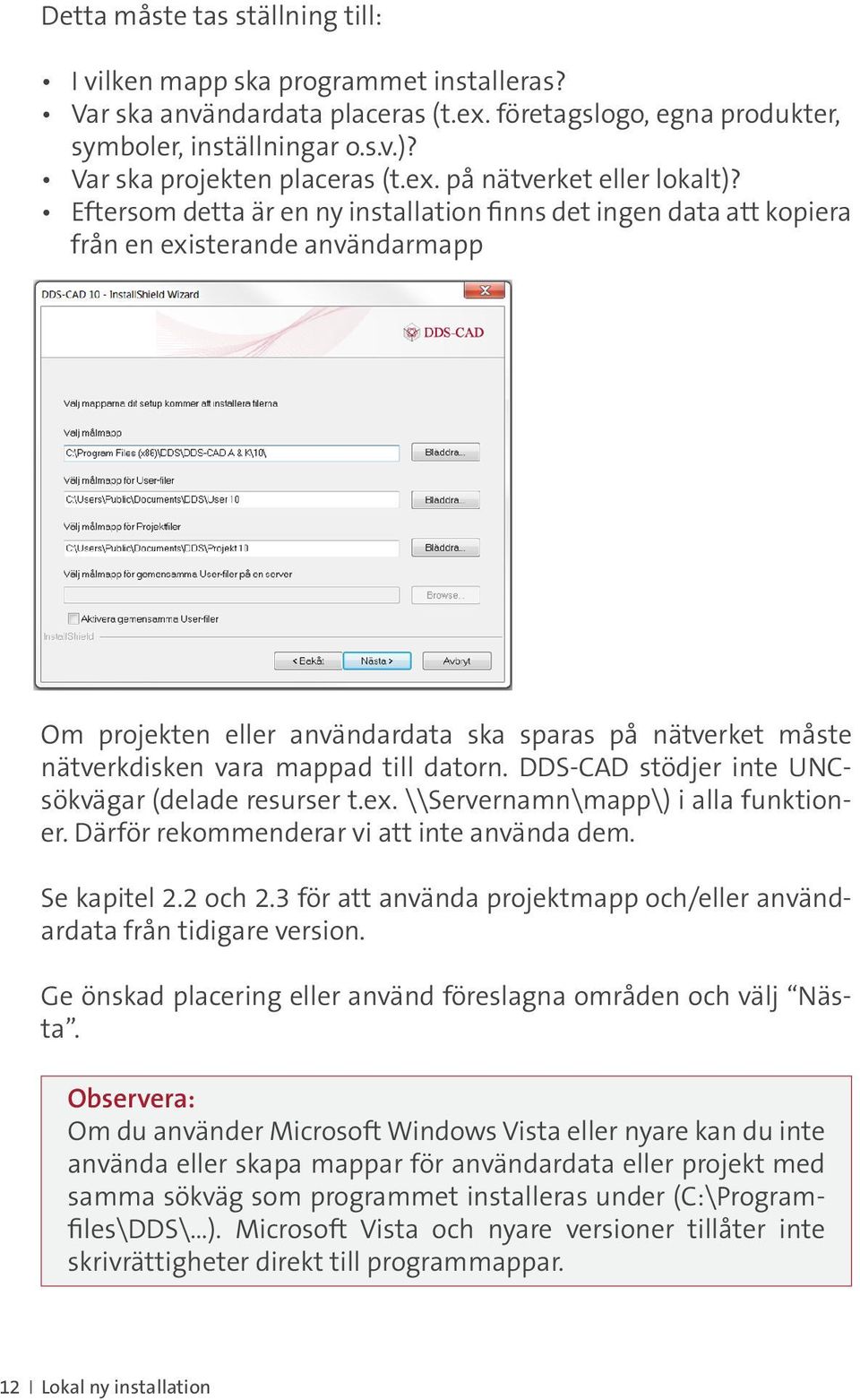

12 Detta måste tas ställning till: I vilken mapp ska programmet installeras? Var ska användardata placeras (t.ex. företagslogo, egna produkter, symboler, inställningar o.s.v.)? Var ska projekten placeras (t.ex. på nätverket eller lokalt)? Eftersom detta är en ny installation finns det ingen data att kopiera från en existerande användarmapp Om projekten eller användardata ska sparas på nätverket måste nätverkdisken vara mappad till datorn. DDS-CAD stödjer inte UNCsökvägar (delade resurser t.ex. \\Servernamn\mapp\) i alla funktioner. Därför rekommenderar vi att inte använda dem. Se kapitel 2.2 och 2.3 för att använda projektmapp och/eller användardata från tidigare version. Ge önskad placering eller använd föreslagna områden och välj Nästa. Observera: Om du använder Microsoft Windows Vista eller nyare kan du inte använda eller skapa mappar för användardata eller projekt med samma sökväg som programmet installeras under (C:\Programfiles\DDS\...). Microsoft Vista och nyare versioner tillåter inte skrivrättigheter direkt till programmappar. 12 Lokal ny installation

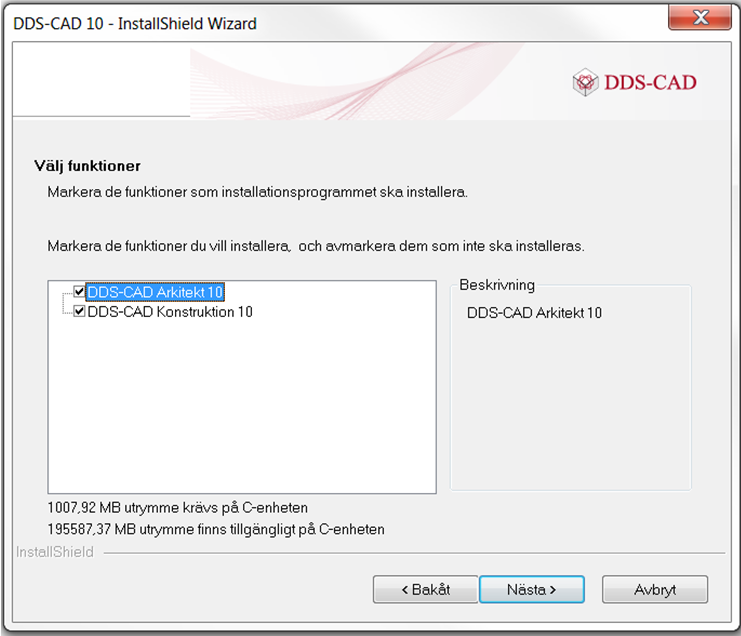

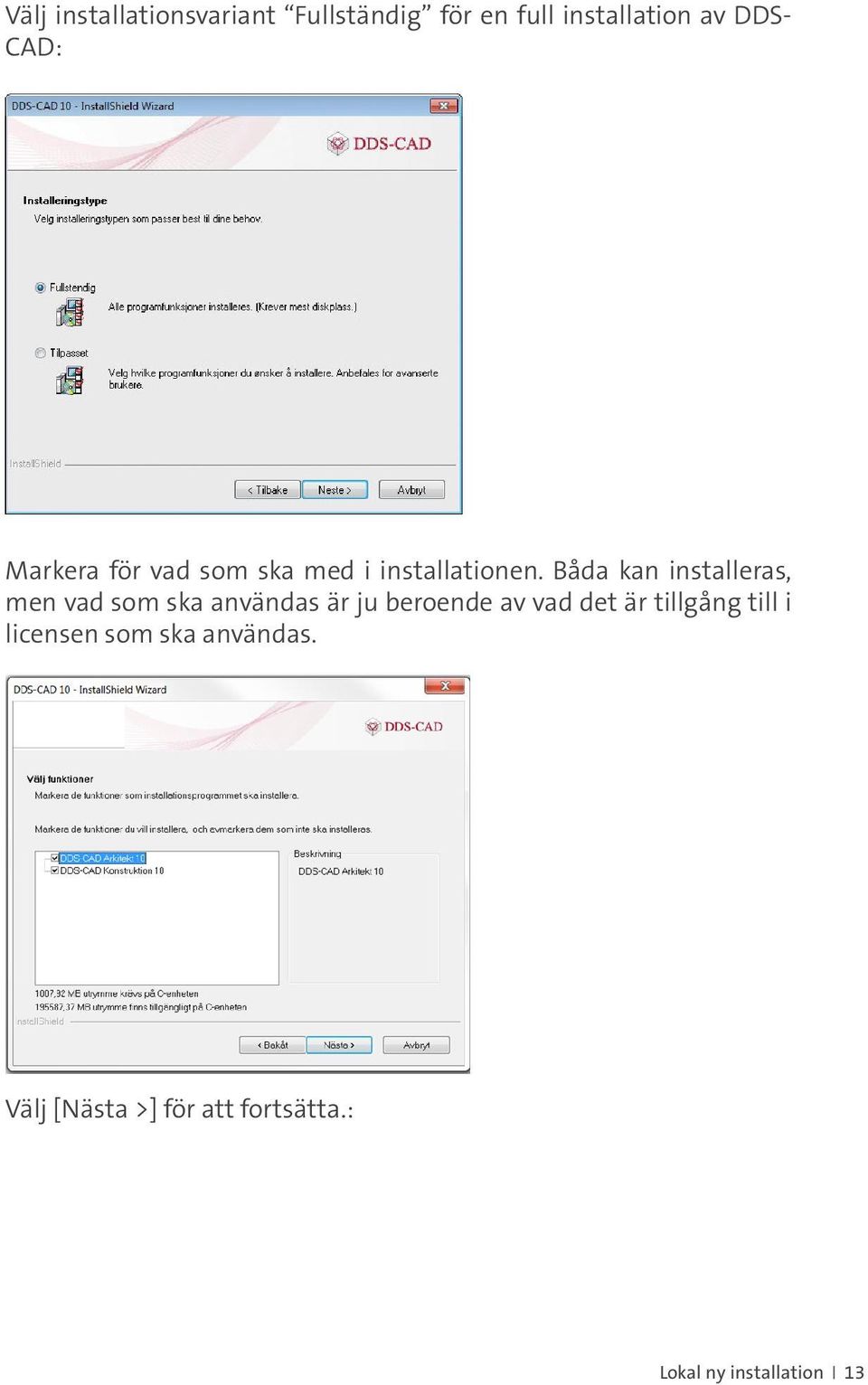

13 Välj installationsvariant Fullständig för en full installation av DDS- CAD: Markera för vad som ska med i installationen. Båda kan installeras, men vad som ska användas är ju beroende av vad det är tillgång till i licensen som ska användas. Välj [Nästa >] för att fortsätta.: Lokal ny installation 13

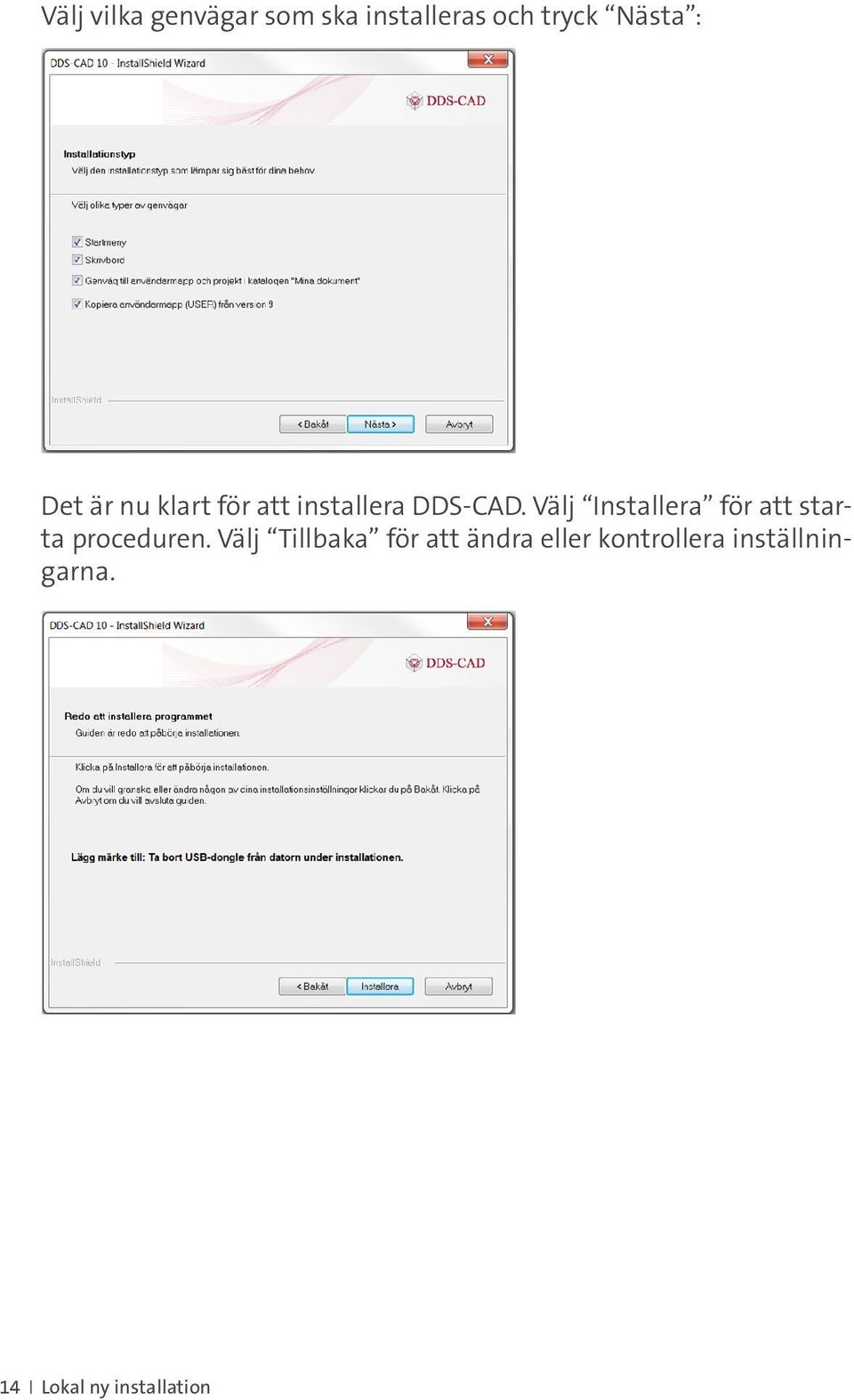

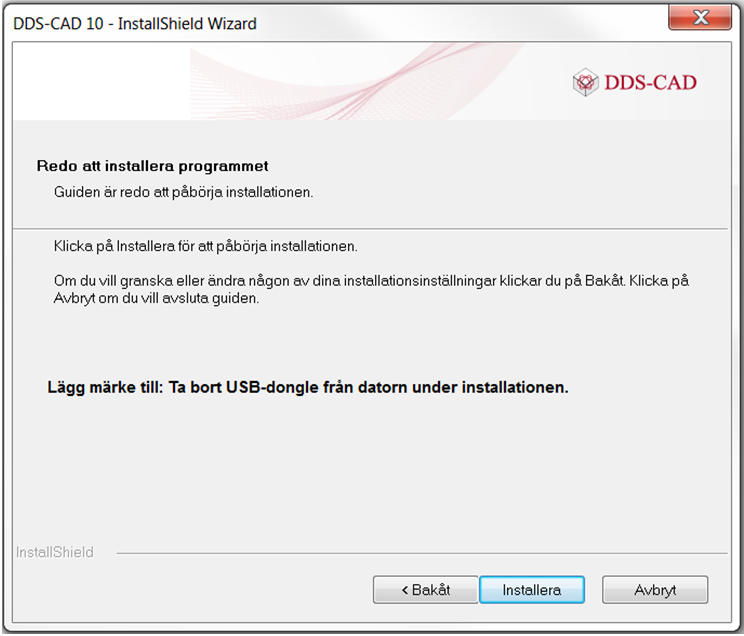

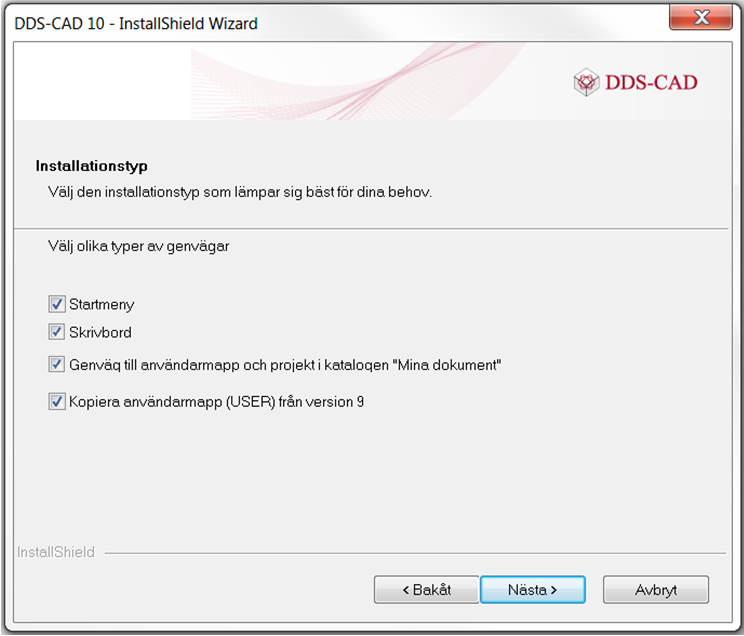

14 Välj vilka genvägar som ska installeras och tryck Nästa : Det är nu klart för att installera DDS-CAD. Välj Installera för att starta proceduren. Välj Tillbaka för att ändra eller kontrollera inställningarna. 14 Lokal ny installation

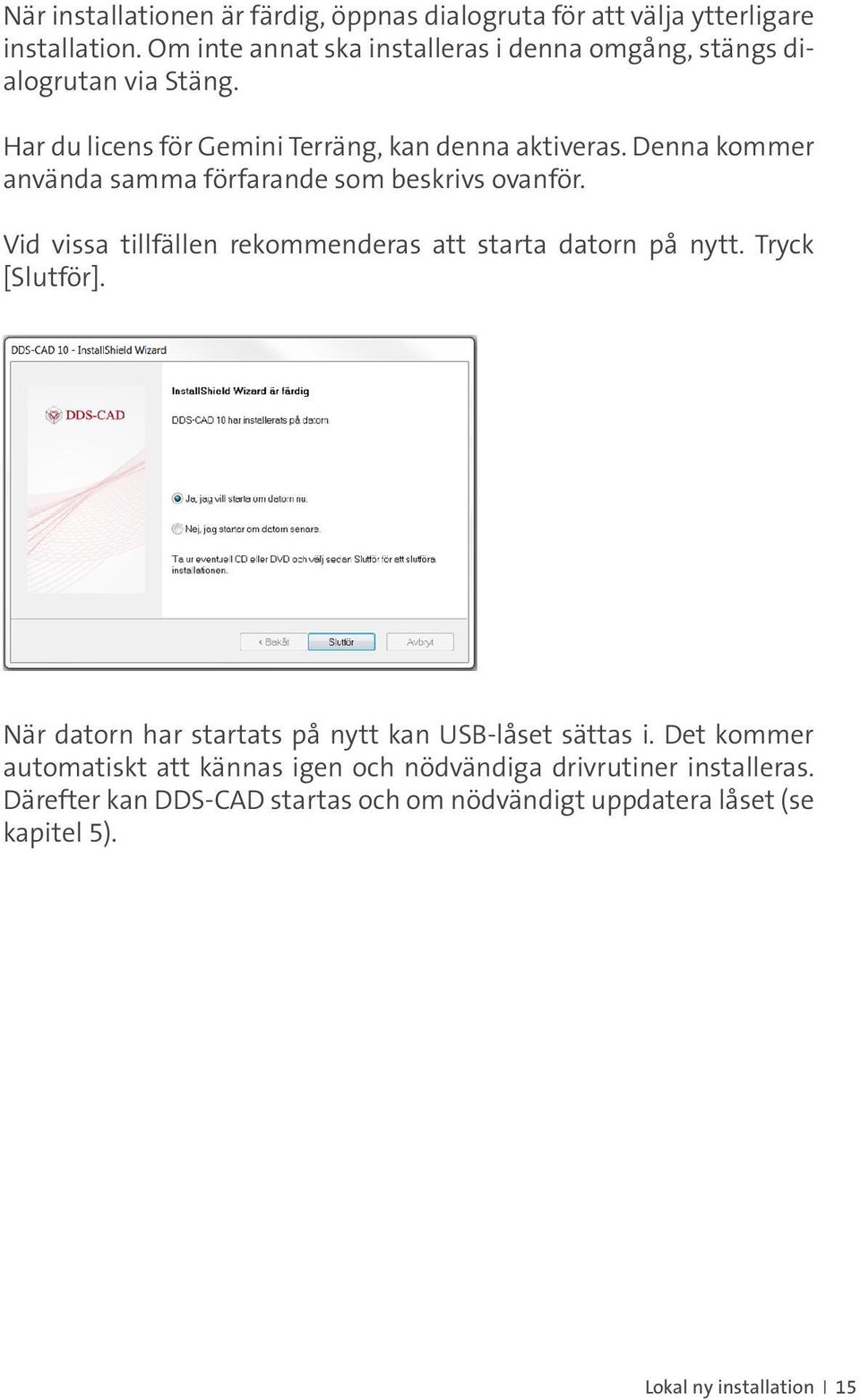

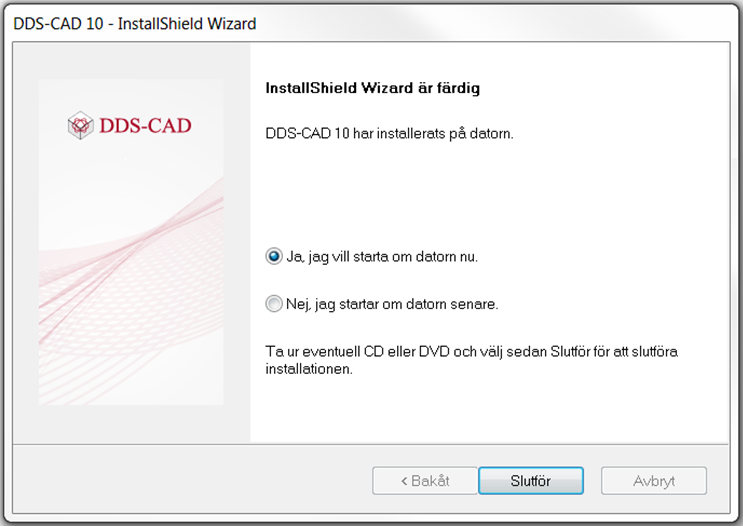

15 När installationen är färdig, öppnas dialogruta för att välja ytterligare installation. Om inte annat ska installeras i denna omgång, stängs dialogrutan via Stäng. Har du licens för Gemini Terräng, kan denna aktiveras. Denna kommer använda samma förfarande som beskrivs ovanför. Vid vissa tillfällen rekommenderas att starta datorn på nytt. Tryck [Slutför]. När datorn har startats på nytt kan USB-låset sättas i. Det kommer automatiskt att kännas igen och nödvändiga drivrutiner installeras. Därefter kan DDS-CAD startas och om nödvändigt uppdatera låset (se kapitel 5). Lokal ny installation 15

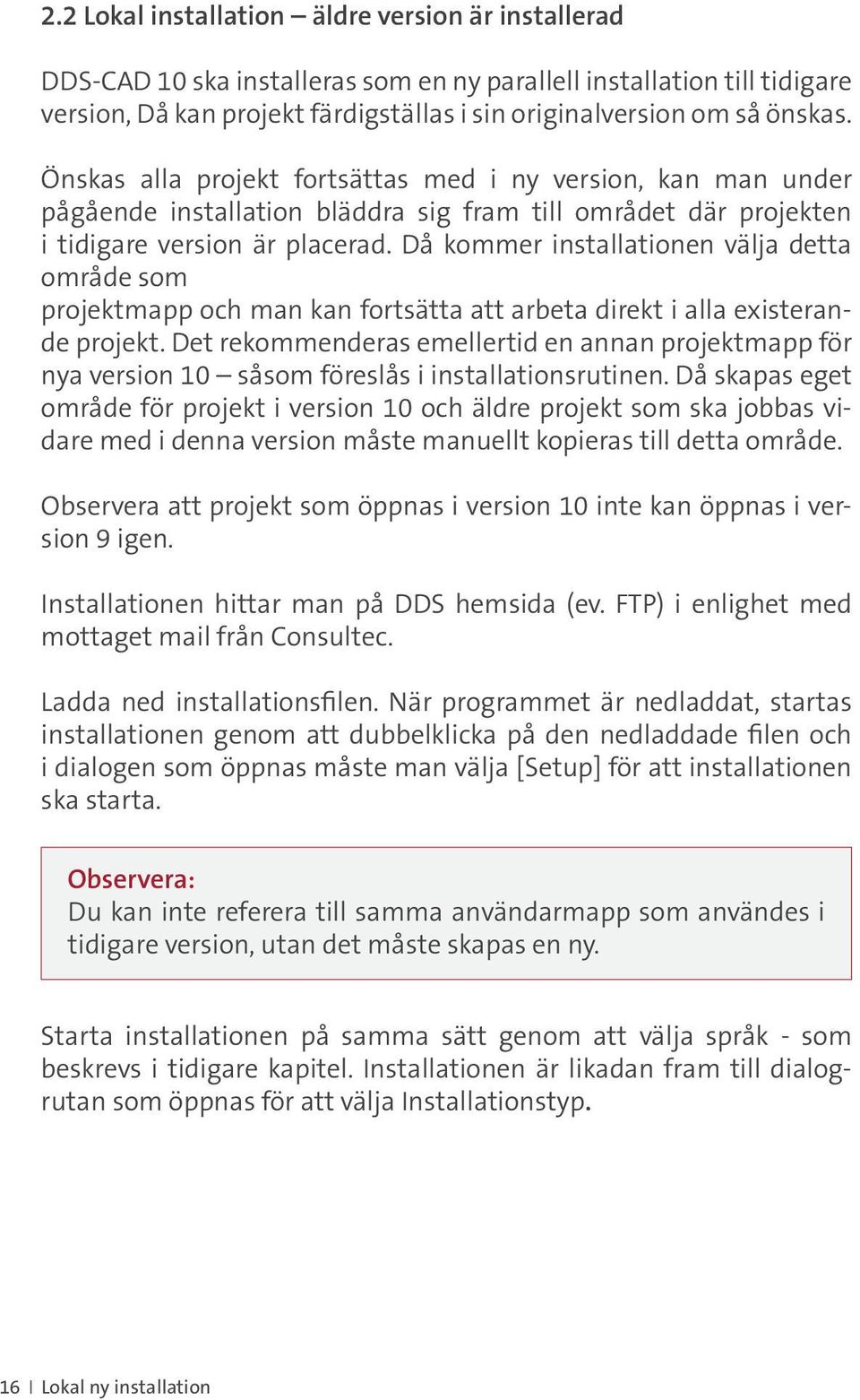

16 2.2 Lokal installation äldre version är installerad DDS-CAD 10 ska installeras som en ny parallell installation till tidigare version, Då kan projekt färdigställas i sin originalversion om så önskas. Önskas alla projekt fortsättas med i ny version, kan man under pågående installation bläddra sig fram till området där projekten i tidigare version är placerad. Då kommer installationen välja detta område som projektmapp och man kan fortsätta att arbeta direkt i alla existerande projekt. Det rekommenderas emellertid en annan projektmapp för nya version 10 såsom föreslås i installationsrutinen. Då skapas eget område för projekt i version 10 och äldre projekt som ska jobbas vidare med i denna version måste manuellt kopieras till detta område. Observera att projekt som öppnas i version 10 inte kan öppnas i version 9 igen. Installationen hittar man på DDS hemsida (ev. FTP) i enlighet med mottaget mail från Consultec. Ladda ned installationsfilen. När programmet är nedladdat, startas installationen genom att dubbelklicka på den nedladdade filen och i dialogen som öppnas måste man välja [Setup] för att installationen ska starta. Observera: Du kan inte referera till samma användarmapp som användes i tidigare version, utan det måste skapas en ny. Starta installationen på samma sätt genom att välja språk - som beskrevs i tidigare kapitel. Installationen är likadan fram till dialogrutan som öppnas för att välja Installationstyp. 16 Lokal ny installation

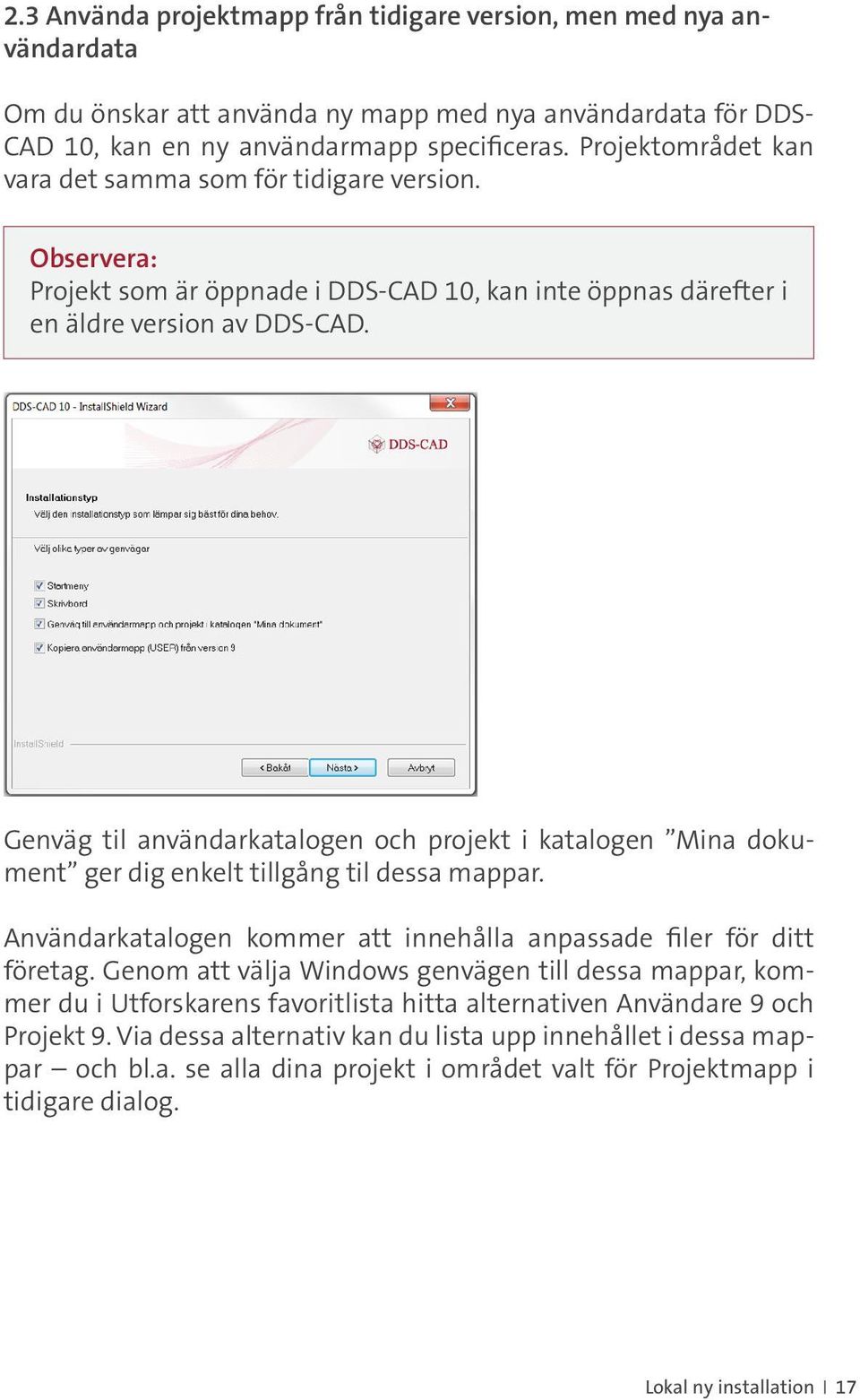

17 2.3 Använda projektmapp från tidigare version, men med nya användardata Om du önskar att använda ny mapp med nya användardata för DDS- CAD 10, kan en ny användarmapp specificeras. Projektområdet kan vara det samma som för tidigare version. Observera: Projekt som är öppnade i DDS-CAD 10, kan inte öppnas därefter i en äldre version av DDS-CAD. Genväg til användarkatalogen och projekt i katalogen Mina dokument ger dig enkelt tillgång til dessa mappar. Användarkatalogen kommer att innehålla anpassade filer för ditt företag. Genom att välja Windows genvägen till dessa mappar, kommer du i Utforskarens favoritlista hitta alternativen Användare 9 och Projekt 9. Via dessa alternativ kan du lista upp innehållet i dessa mappar och bl.a. se alla dina projekt i området valt för Projektmapp i tidigare dialog. Lokal ny installation 17

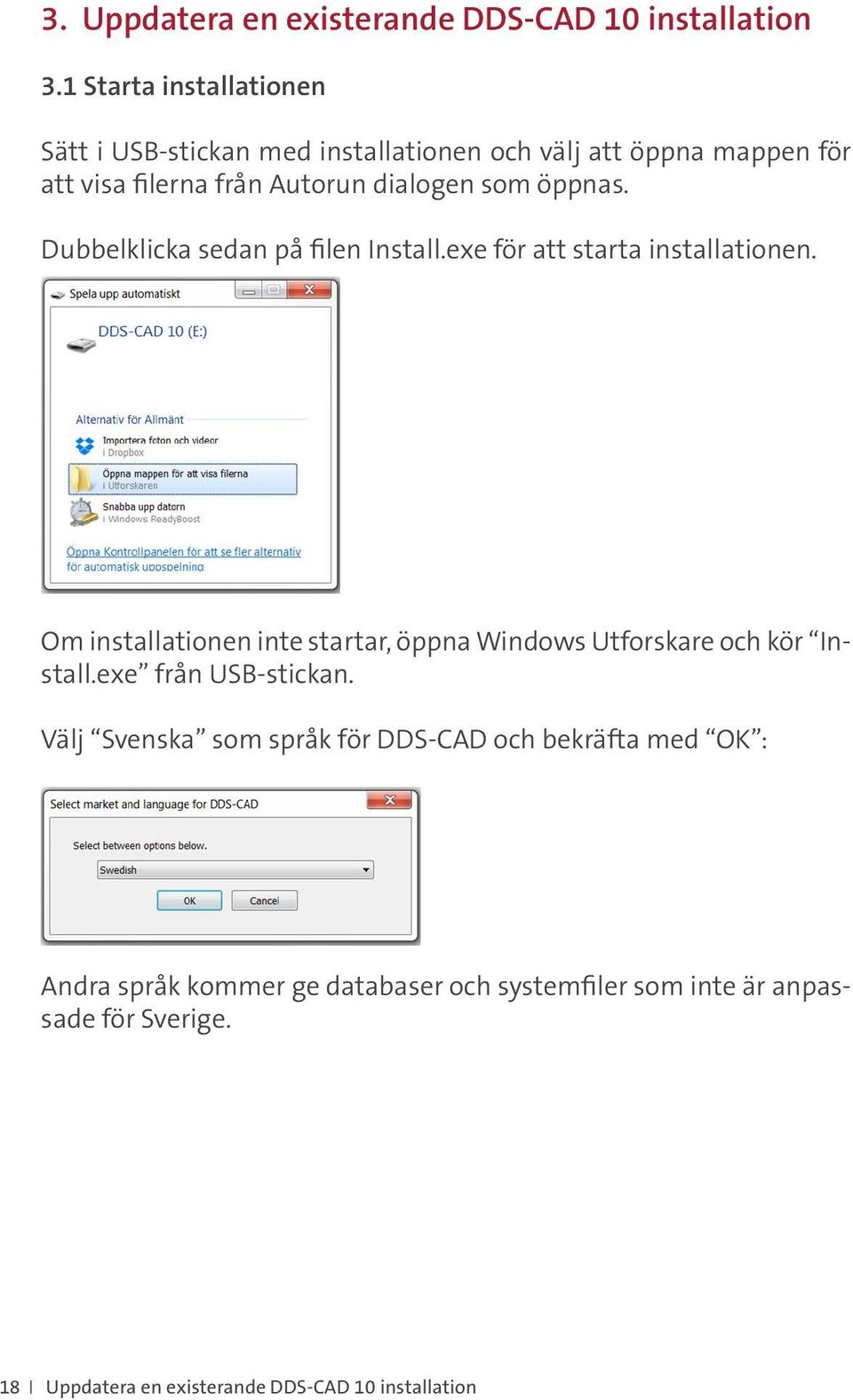

18 3. Uppdatera en existerande DDS-CAD 10 installation 3.1 Starta installationen Sätt i USB-stickan med installationen och välj att öppna mappen för att visa filerna från Autorun dialogen som öppnas. Dubbelklicka sedan på filen Install.exe för att starta installationen. Om installationen inte startar, öppna Windows Utforskare och kör Install.exe från USB-stickan. Välj Svenska som språk för DDS-CAD och bekräfta med OK : Andra språk kommer ge databaser och systemfiler som inte är anpassade för Sverige. 18 Uppdatera en existerande DDS-CAD 10 installation

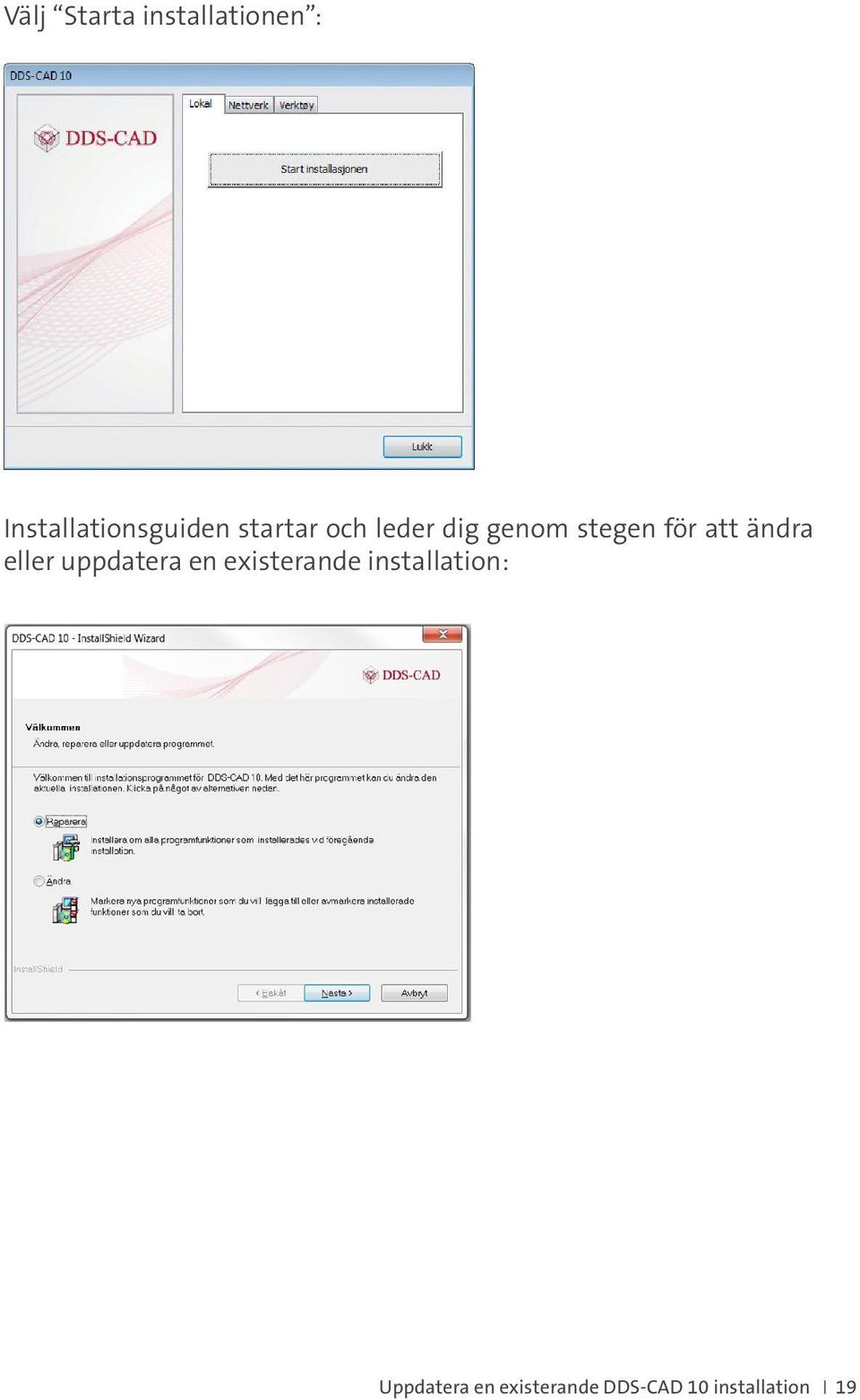

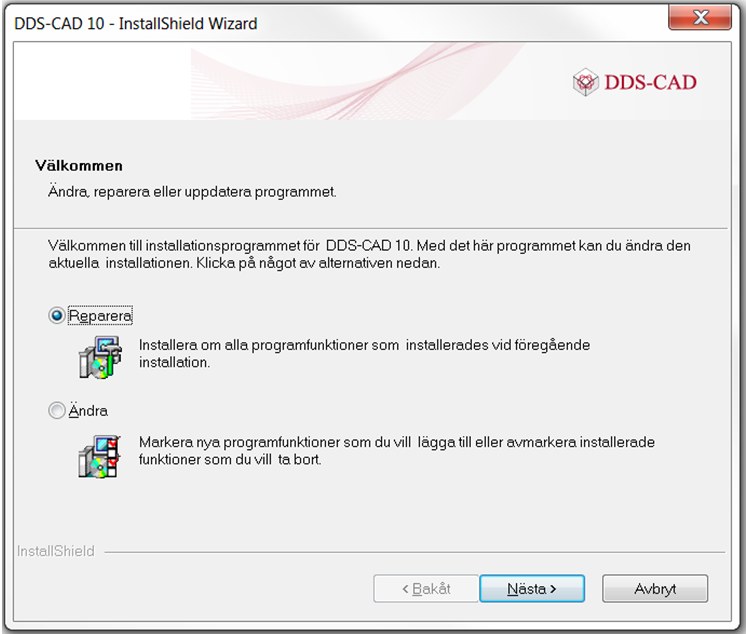

19 Välj Starta installationen : Installationsguiden startar och leder dig genom stegen för att ändra eller uppdatera en existerande installation: Uppdatera en existerande DDS-CAD 10 installation 19

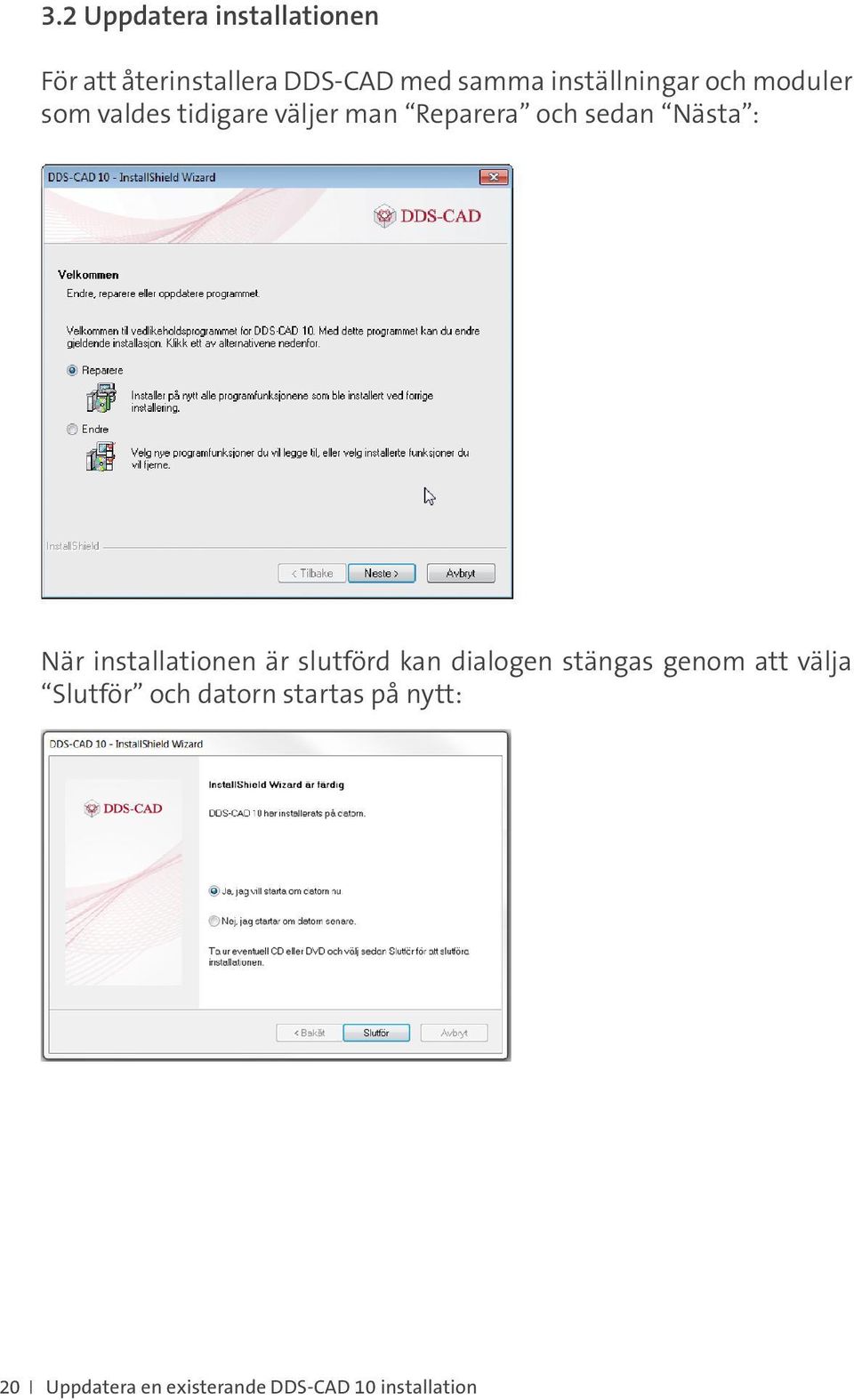

20 3.2 Uppdatera installationen För att återinstallera DDS-CAD med samma inställningar och moduler som valdes tidigare väljer man Reparera och sedan Nästa : När installationen är slutförd kan dialogen stängas genom att välja Slutför och datorn startas på nytt: 20 Uppdatera en existerande DDS-CAD 10 installation

21 4. Nätverksinstallation 4.1 Förberedelser Sätt i USB-stickan med installationen och välj att öppna mappen för att visa filerna från Autorun dialogen som öppnas. Dubbelklicka sedan på filen Install.exe för att starta installationen. Om installationen inte startar, öppna Windows Utforskare och kör Install.exe från USB-stickan. Välj Svenska som språk för DDS-CAD och bekräfta med OK : Andre språk vil gi databaser og systemfiler som ikke er tilpasset Norge. Nätverksinstallation 21

22 Välj fliken Nätverk och knappen Starta kopiering : Välj Svenska installationsspråk och Nästa : 22 Nätverksinstallation

23 Välj Nästa : Välj placering i nätverket som installationen ska kopieras till och välj Nästa : Nätverksinstallation 23

24 Installationen kopieras till vald placering, som därefter kan användas för att installera programmet på datorerna i nätverket: När proceduren är färdig väljs Slutför : 24 Nätverksinstallation

25 4.2 Konfigurera installationen Efter det att installationen är kopierad till valt område kommer installationsdialogen öppnas igen. Välj Starta registrering för att ange inställningar för installationen på datorerna: Processen simulerar en installation där alla inställningar blir sparade till en kommande installation, men inga filer blir kopierade. Välj Nästa : Nätverksinstallation 25

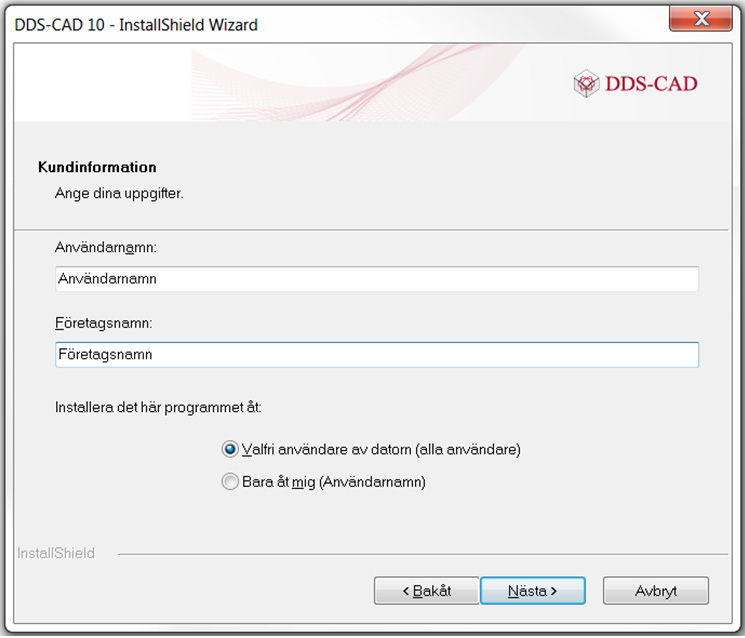

26 Skriv in användar- och företagsnamn och välj för vilka användare DDS- CAD ska installeras: Välj önskad typ Nätverksinstallation och välj Nästa : I nästa dialog kommer installationstyp Bedrift föreslå ett område för installation av nödvändiga filer. Det är möjligt att ändra dessa placeringarna i dialogen. 26 Nätverksinstallation

27 Detta måste det tas ställning till: I vilken mapp ska programmet installeras? Var ska användardata placeras (t.ex. företagslogo, egna produkter, symboler, inställningar o.s.v.)? Var ska projekten placeras (t.ex. på nätverket eller lokalt)? Välj om användardata från en äldre version ska kopieras, och välj var denna data är sparad Denna typ av installation passar när standardinstallation ska användas på personliga datorer, inte där det är flera användare på varje dator som ska ha egna projektområden. Projekt och användarmapp för varje användare kan installeras lokalt eller på nätverket. Programmet installeras lokalt. Om installationstyp Skola väljs kommer placering av programmet och konfigurationsfilerna föreslås. Det är möjligt att ändra dessa i dialogen. Denna installation passar när både projekt, inställningar och användarmappar ska installeras på klientens område på nätverket. Detta ges i fältet Anga placering av konfigurationsfiler. Programmet installeras lokalt. Installationen passar där det är flera användare på varje dator med egna projektområden och med egen inloggning. Nätverksinstallation 27

28 Välj installationstyp Fullständig för en full installation av DDS-CAD: 28 Nätverksinstallation

29 Om du väljer installationstyp Anpassad kan modulen Crystal Reports väljas bort och modulen Polysun Inside läggs till installationen. Väljs modulen Crystal Report bort kan inte DDS-CAD skriva ut rapporter (t.ex. från mängdberäkning och ljusberäkning). Modulen Polysun Inside är inte i bruk i svensk version: Välj vilka genvägar som ska installeras och tryck Nästa : Nätverksinstallation 29

30 Välj Slutför för att färdigställa den simulerade installationen och stänga installationsdialogen: 4.3 Installera på klienterna Kör filen SilentInstall.exe från platsen där installationen kopierades till för att installera på datorerna: Beroende av tidigare val kommer antingen en dialog visa statusen för installationen eller installationen körs utan att visa någon dialog. 30 Nätverksinstallation

31 Var vänlig starta om datorn när installationen är slutförd: 4.4 Ändra inställningar Inställningarna som blev gjorda med Registrera inställningar kan ändras genom att köra filen RegisterSettings.exe från det område som installationen blev kopierad till. Nätverksinstallation 31

32 5. Uppdatera USB hårdvarulås 5.1 Lokalt lås När DDS-CAD 10 startas första gången kommer dialogen Inte giltig licens visas: USB låset känns igen automatiskt, men det är inte uppdaterat till version 10. Välj knappen Uppdatera för att uppdatera låset. Välj Från Internet och OK : 32 Uppdatera USB hårdvarulås

33 Igen, bekräfta med OK : Låset blir uppdaterat och DDS-CAD 10 startas automatiskt därefter. 5.2 Nätverkslås Nätverkslåset kan tas ut från servern det normalt är placerat i och sättas i en dator som kör en lokal installation av DDS-CAD. Då kan det uppdateras som ett lokalt lås. Följ då proceduren beskriven i tidigare avsnitt om Lokalt lås. Alternativt kan ett eget verktyg installeras på servern där nätverkslåset sitter som kan uppdatera låset. Starta installationen på nytt som beskrevs i första kapitlet. Välj fliken Verktyg och knappen Installera LicenseUpdate Uppdatera USB hårdvarulås 33

34 En guide öppnas för att vägleda genom installationen. Välj Next för att fortsätta installationen. 34 Uppdatera USB hårdvarulås

35 Användar och företagsnamn måste anges för att kunna starta installationen. Välj Anyone who uses this computer och Next. Därefter öppnas en dialog för att bekräfta var installationen ska placeras. Klicka Browse för att ändra installationsområde eller välj Next för att bekräfta föreslaget område. Uppdatera USB hårdvarulås 35

36 En dialog öppnas för att bekräfta alla alternativ. Välj Install för att slutföra installationen. Installationen utförs och en dialog öppnas när den är färdig som bekräftas med Finish för att avsluta. Stäng installationsdialogen som öppnas. När verktyget är färdiginstallerat kan låset uppdateras. Detta måste utföras lokalt på servern, inte via RemoteDesktop. Från fältet Kör i Windows Start-meny ges kommando, licensnummer och placering (valfri) till filen före uppdatering av låset. Syntax: [Path]\LicenseUpdate.exe <licensnummer> [sökväg till mapp för licensfil(valfri)] T.ex. C:\Program Files (x86)\dds\licenseupdate\licenseupdate.exe c:\temp Normalt kommer fil för uppgradering av låset finnas tillgänglig på Internet. Då är det inte nödvändigt att ange sökväg för denna. Det är bara vid de tillfällen det är mottaget egen fil från DDS för uppgradering att det är nödvändigt att ange sökväg till där den är sparad. 36 Uppdatera Installere på USB Terminalserver hårdvarulås

37 Är fil mottagen via mail kommer licensnumret vara det samma som filnamnet, men utan inledande nolla. Licensnummer kan även hittas genom att välja DDS-CAD Systeminformation 10 från programgruppen Data Design System i Windows startmeny. I dialogen som öppnas visas licensnumret i överskriften. Uppdatera USB hårdvarulås 37

38 6. Installera på Terminalserver 6.1 Nätverkslås Terminalserver installation kräver användning av nätverkslås som måste installeras separat, se kapitlet Installera nätverkslås. 6.2 Starta installationen Logga in som administratör och följ installationsvägledning i Terminal Servern, se dokumentation. Innan du börjar med installationen bör du stänga alla Windows program. Varning: Virus- och backupprogram som automatiskt startar tillsammans med operativsystemet bör avslutas. Själva installationen utförs som en normal lokal installation, se eget kapitel om detta. Installationen kommer själv känna av att det är på en Terminalserver och utföra några anpassningar för detta. När installationen är färdig rekommenderas det att starta datorn på nytt. Observera att du måste känna dig färdig med Installationsvägledningen för Terminalserver innan du väljer att starta datorn på nytt. 6.3 Anpassningar Till sist måste några få steg utföras för att anpassa installationen så att alla användare får nödvändiga rättigheter. Projekt- och användarmapparna blir vid installation tilldelade nödvändiga rättigheter för användarna. Flyttas dessa till andra områden måste de ges fulla skrivrättigheter också där för alla användare som ska köra programmet. Projektmappen: \Projekt (med undermappar) där den blev installerad. 38 Installera på Terminalserver

39 Användarmapp: \Användare där den blev installerad. I installationens Ini-mapp kan filen deploy.bat läggas till där önskade processer som ska utföras när en användare startar DDS-CAD för första gången. Placeringen av installationens Ini-mapp hittas i registret i HKEY_LO- CAL_MACHINE\Software\Wow6432Node\Data Design System\DDS- CAD\10 Vid installation blir det i registret inlagt en nyckel LocalIni=%LOCALAPPDATA%\Data Design System\MEP 10 under området: HKEY_LOCAL_MACHINE\Software\Wow6432Node\Data Design System\DDS-CAD\10 som pekar till det område för användarna där konfigurationsfilerna (innehållet i \Ini-mappen från installationen) blir kopierat till när denna startar programmet. Där blir bl.a. inställningar för hårdvarulåset sparade. Denna sökväg kan om så önskas ändras om användarnas inimapp ska placeras på en annan plats. Önskas detta ändrat efter att en eller flera av användarna har startat programmet första gången måste nyckeln i HKEY_CURRENT_USER som beskrivs nedanför raderas för dessa användare för att bli uppdaterat nästa gång de startar programmet. När användarna loggar in sig och startar programmet kommer det i registret läggas in egen nyckel IniFileLocation på: HKEY_CURRENT_USER\Software\Data Design System\DDS-CAD/10 där sökvägen från LocalIni kopieras in. Ini-mappen från installationen blir kopierad till detta område med nödvändiga sökvägar uppdaterade. Installationen är nu färdig. Installera på Terminalserver 39

40 7. Installera nätverkslås 7.1 Starta installationen Innan du börjar med installationen bör du stänga alla Windows program. Var uppmärksam på att USB-låset inte ska sättas i datorn före drivrutiner är installerade. Varning: Virus- och backupprogram som automatiskt startar tillsammans med operativsystemet bör avslutas. Starta installationen och välj svenska på samma sätt som beskrivs i kapitel 2. Det är inte nödvändigt att placera hårdvarulåset på en server (filserver/mailserver). Den placeras på en dator i nätverket som alltid är tillgänglig. Denna dator kallas dongleserver. Men denna dator behöver inte vara en filserver eller mailserver. Efter att du har valt språk, öppnas nästa dialog där du väljer fliken Verktyg och knappen Installera nätverkslås för att fortsätta. I nästa dialogruta väljs vad som ska installeras. 40 Installera nätverkslås

41 Sentinel SuperPro :Denna väljs vid användning av USB-port nätverkslås. NetSentinel Server : Denna väljs vid användning av parallellport nätverkslås. Tilläggsprogrammet NetSentinel Monitor som visar och administrerar tillkopplade användare installeras samtidigt. Varning: Det får inte installeras mer än en dongleserver av typen NetSentinel Server i nätverket! Om det är flera dongleservrar i nätverket kommer inte DDS hitta rätt server och kommer därför inte starta. För att åtgärda detta se avsnitt om Systemlås inte funnet längre bak i detta dokument. När DDS-CAD installeras på datorerna, kommer nödvändiga drivrutiner föratt hitta nätverkslåsen bli installerade. Installera nätverkslås 41

42 7.2 Sentinel SuperPro (USB lås) VVäljs Sentinel SuportPro kommer en guide för installationen att öppnas. Välj Next för att fortsätta. I nästa dialog måste licensbetingelser bekräftas för att kunna fortsätta installationen. Välj I accept the terms in the license agreement och tryck Next som då blir aktiv. Ny dialog öppnas för att välja setup type. Det rekommenderas att välja Complete på setup type. Fortsätt med att välja Next 42 Installera nätverkslås

43 Nästa dialog är för att bekräfta valen som är gjorda. Välj Install för att fortsätta. Till sist öppnas en dialog med information om att brandväggsinställningarna kommer att ändras vid installationen. Välj Yes för att tillåta att installationen utför ändringarna och slutför installationen. Guiden slutför installationen och kommer att visa en dialog när den är färdig som måste bekräftas med Finish. Det rekommenderas att installera verktyg för att uppgradera låsen samtidigt. Läs avsnittet Uppdatera USB hårdvarulås -> Nätverkslås längre fram i detta häfte. Installera nätverkslås 43

44 7.2.1 Inställning vid USB-port nätverkslås Välj Systemlåsens inställningar i menyn Hjälp -> Systemlås inne i DDS-CAD 10 eller knappen Inställningar från dialogen Inte giltig licens som visas under uppstart och sedan fliken Sentinel SuperPro : Välj Manuellt nätverk. Skriv in servernamn eller IP-adress till server. Bekräfta med OK. Då ska programmet vara klart för användning. Tryck på knappen Pröva igen i dialogen Inte giltig licens. 44 Installera nätverkslås

45 7.2.2 Systemnyckel inte funnen Vad nu? Om enskilda datorer fungerar betyder det troligtvis att servicen arbetar korrekt på servern. Om ingen dator fungerar (kanske bortsett från en klient på en kombinerad dongle server/klient) börjar du med att kontrollera servern Server felsökning Kontrollera om tjänsten Sentinel Protection Server är startad (m.h.a. Kontrollpanel/Administrationsverktyg/Tjänster). Om den inte är startad pröva att starta den Dator felsökning Kontrollera felmeddelandet i dialogrutan Inte giltig licens som visas vid uppstart av programmet. Om det står Skipping SentinelSuperPro är inte låset aktivt och måste aktiveras med knappen Inställningar och fliken Sentinel SuperPro Om SentinelSuperPro är aktiv visas Trying Sentinel SuperPro. Om låset inte hittas kommer Did not find lock att visas. För att kontrollera om din lokala dator hittar drivrutiner och lås på servern som USB-låset är anslutet till kan Internet Explorer, användas. I sökfältet skrivs till servern USB-låset är anslutet till, t.ex. som visas på bilden nedanför: Installera nätverkslås 45

46 Bilden visar hittat lås som vid detta tillfälle har tio användare anslutna. Hittar inte datorn denna sida kommer heller inte DDS-CAD kunna starta. Dubbelklicka på 1 -talet i kolumnen Keys# för att visa användarna: Underhåll av USB-port nätverkslås USB-nätverkslås kan bara uppdateras via eget verktyg eller det måste fysiskt vara anslutet till den dator DDS-CAD är installerat på för att kunna uppdateras. Se eget avsnitt om att uppdatera låset. Tas den ut av servern den står på för antingen att bytas med en annan eller uppdateras på en annan dator måste tjänsten Sentinel Protection Server stoppas och därefter startas igen på servern när låset är insatt igen för att denna ska hitta det nya eller uppdaterade låset Brandvägg på dongleserver Brandväggen på servern måste öppnas för att externa datorer ska få tillgång till denna. Öppna dialog för brandväggen och välj fliken Undantag och markera att Sentinel Protection Server ska undantas från brandväggen. 46 Installera nätverkslås

47 7.2.7 Flera lås i samma dator Är flera lås insatta i samma dator är det möjligt att låsa en användare till ett av licensnumren. I filen DdsMain.ini för varje användare är det en sektion [License]. I denna sektion läggs följande: RestrictToLicenseNumber=xxxxx (där xxxxx är licensnumret) Filen DdsMain.ini ligger normalt på C:\ProgramData\Data Design System\MEP 10. Körs det Terminalserver måste man kontrollera i registret: HKEY_CURRENT_USER\Software\Data Design System\DDS- CAD\10.0 visar var filen är placerad 7.3 NetSentinel Server (parallellport lås) Väljs NetSentinel Server kommer en guide för installationen att öppnas. Välj Nästa. I dialogen som sedan öppnas måste användare och företagsnamn anges för att kunna fortsätta. Välj Alla som använder denna dator (alla användare) och tryck Nästa. Installera nätverkslås 47

48 I dialogen som sedan öppnas måste användare och företagsnamn anges för att kunna fortsätta. Välj Alla som använder denna dator (alla användare) och tryck Nästa. I nästa dialog är det bara NetSentinel Server som kan och måste väljas. Tryck Nästa. 48 Installera nätverkslås

49 Till sist öppnas en dialog för att bekräfta valen och slutföra installationen. Välj Installera för att slutföra installationen. Denna installation kräver att datorn måste startas på nytt. Tryck Slutför. Installera nätverkslås 49

50 7.3.1 Inställning vid parallellport nätverkslås Välj Systemlåsets inställningar i menyn Hjälp -> Systemlås eller knappen Inställningar från dialogen Inte giltig licens som visas under uppstart och sedan fanen NetSentinel-C : Man måste välja den/de protokoll som behövs på det aktuella nätverket. Oftast håller det med TCP/IP. Namn måste matcha med parametern til DN: argumentet till NSS- RVICE: NSSRVICE /I /DN:DDS /ST Våra installationssätt användare DDS Se längre bak i dokumentet för hur man ändrar namn. Server TCP/IP adress kan med fördel anges om dongleservern har en fast IP-adress Bekräfta dialogen med OK och tryck knappen Pröva igen i dialogen Inte giltig licens. 50 Installera nätverkslås

51 7.3.2 Systemnyckel inte funnen Vad nu? Om enskilda datorer fungerar betyder det troligtvis att servicen arbetar korrekt på servern. Om inga datorer fungerar (kanske bortsett från en klient på en kombinerad dongle server/klient) börjar du med att kontrollera servern Server felsökning Kontrollera om tjänsten NetSentinel är startad (m.h.a. Kontrollpanel/Administrationsverktyg/Tjänster). Om den inte är startad pröva att starta denna. Annars kontrollera manuellt installationen av servicen. Starta NetSentinel Monitor på servern. Välj server i den översta rulllisten. Kontrollera att första delen av namnet är det samma som du har angivit som parameter til DN: argumentet till NSSRVICE (standard DDS). Kontrollera att nod adressen till servern verkligen är MAC-adressen till servern. Välj Key i nästa rull-list. Kontrollera om du har några lediga licenser. Start NetSentinel Monitor på en dator. Kontrollera om du hittar din servern i server-listen. Om du hittar en server med fel MAC-adress har du startat NetSentinel servicen på flera datorer. Då måste du stoppa de extra servrarna. Installera nätverkslås 51

52 7.3.4 Dator felsökning Kontrollera felmeddelandet i dialogrutan Inte giltig licens som visas vid uppstart av programmet. Om det står Skipping NetSentinel är inte NetSentinel aktiv och måste aktiveras med knappen Inställningar och fliken NetSentinel-C. Om NetSentinel är aktiv kommer Trying NetSentinel-C. Om låset inte hittas kommer Did not find lock. Om donglen inte blir hittad så starta NetSentinel Monitor på en dator. Kontrollera om du hittar servern i server-listan. Om du hittar en server med fel MAC-adress har du startat NetSentinel servicen på flera datorer. Då måste du stoppa de extra servrarna. Om ingen server hittas på Skärmen kan det tyda på ett nätverksproblem. Först kan du kontrollera om du har kontakt med dongleservern i det stora hela (kan göras t.ex. med hjälp av ping, t.ex. pinga ip-adressen i ett DOS-fönster). Om servern inte svarar måste användaren kontrollera sitt nätverk. Om servern svarar har vi åtminstone kontakt med servern, men trafiken för NetSentinel kan bli bortfiltrerad på vägen (av brandväggar, gateways, routers eller något sådant). Du måste se till att trafik till/ från UDP och TCP port 2050 och 2051 kommer igenom. Det är värt att lägga märke till att brandväggen i XP blir aktiverad när WinXP SP2 installeras. 52 Installera nätverkslås

53 Om programmet hittar donglen kommer information liknande denna: Driver version: Trying current protocols Found lock License: Category: Commercial (1) Users: 20 Contains: 1 Dds Contains: Contains: Contains: Contains: Här måste man kontrollera att donglen faktiskt innehåller det som behövs för att köra programmet. Kontrollera speciellt versionsnummer och att den innehåller de entries som behövs. Programmet översätter de entrykoder som det känner till applikationskoder (t.ex. är entrycode 1 Dds, 100 Bua, 101 Bua-link, 200 Bcp, 201 BcpMch 600 Elektro, 700 Ventilation, 800 Värme/sanitet). Varje entry-linje ovanför består av: Entrycode (ev. översatt till aplkod), versionsnummer som ett 3-siffrigt heltal och antal användare för denna entry i donglen. I tillägg kan man med fördel kontrollera om det angivna licensnumret är det som användaren ska ha (använd licensregistret) och om innehållet är det som ska vara i donglen. Om innehållet i donglen ser ok ut ( fungerade i går ), kan det vara att alla licenser i donglen är upptagna. Detta kontrolleras mha Net- Sentinel Monitor. Om licenserna är upptagna av program som har kraschat måste dessa frigöras mha NetSentinel Monitor. Inloggade användare är listade i User listan. Användarna är listade med en B: (Base) linje og 0 eller flera S: (Sub) linjer. Installera nätverkslås 53

54 Användar-id är antingen användarens IP-adress, eller MAC-adressen. Dessa adresser kan mappas till mer naturliga namn (se hjälpen på skärmen). För att frigöra alla licenser från en användare välj den aktuella B: linjen och tryck Delete User License. Startar inte DDS upp så kan systemnyckeln vara defekt eller det kan vara andra problem. Vänligen ring då support telefon: Avinstallera nätverksdrivrutin Stoppa NetSentinel servicen i Control Panel/Services. Kör %SystemRoot%\System32\NSSRVICE.exe /U Ändra namn på servicen Som standard använder vi DDS som namn på servicen för nätverksdongle. Om det finns flera services som kör i samma nätverk bör de som inte används stoppas, eller den som ska användas måste ändra namn. 54 Installera nätverkslås

55 Observera att då måste alla användarna ändra namn i sina inställningar för nätverkslås och server med det nya namnet måste läggas till i NetSentinel Monitor för att hitta servicen. 1. Först måste servicen stoppas som tidigare beskrivet i avsnittet Avinstallera nätverksdrivrutin. 2. I ett dos-fönster körs sedan kommandot %SystemRoot%\system32\nssrvice /I DN:namn /ST där namn = det nya namnet på servicen. 3. Kör sedan kommandot net start netsentinel i dos-fönstret för att starta servicen igen Underhåll på parallellport nätverkslås Låset kan inte uppdateras över nätverk, det måste fysiskt vara inkopplat i den dator DDS-CAD är installerat på för att kunna uppdateras. Tas det ut av servern den står på för antingen att bytas med en annan eller uppdateras på en annan dator måste tjänsten NetSentinel stoppas och därefter startas igen på servern när låset är isatt igen för att denna ska hitta det nya eller uppdaterade låset. Installera nätverkslås 55

56 8. Systemkrav Systemkrav kan du läsa om på vår hemsida och där välja Programvaror överst på sidan och därefter DDS-CAD -> Systemkrav nästan längst ned på sidan. 56 Systemkrav

57

58

59

60 DDS Building Innovation AS Øksnevad Næringspark Engelsvollvegen 264 N-4353 Klepp st. Tel.: Windows Vista (SP2 eller nyere), Windows 7 (SP1 eller nyere), 32 eller 64 bit (x86 eller x64), Windows 8, 32 eller 64 bit (x86 eller x64) Windows 8.1, 32 eller 64 bit (x86 eller x64)
