1 Mirasys NVR 5.4 Användarvägledning

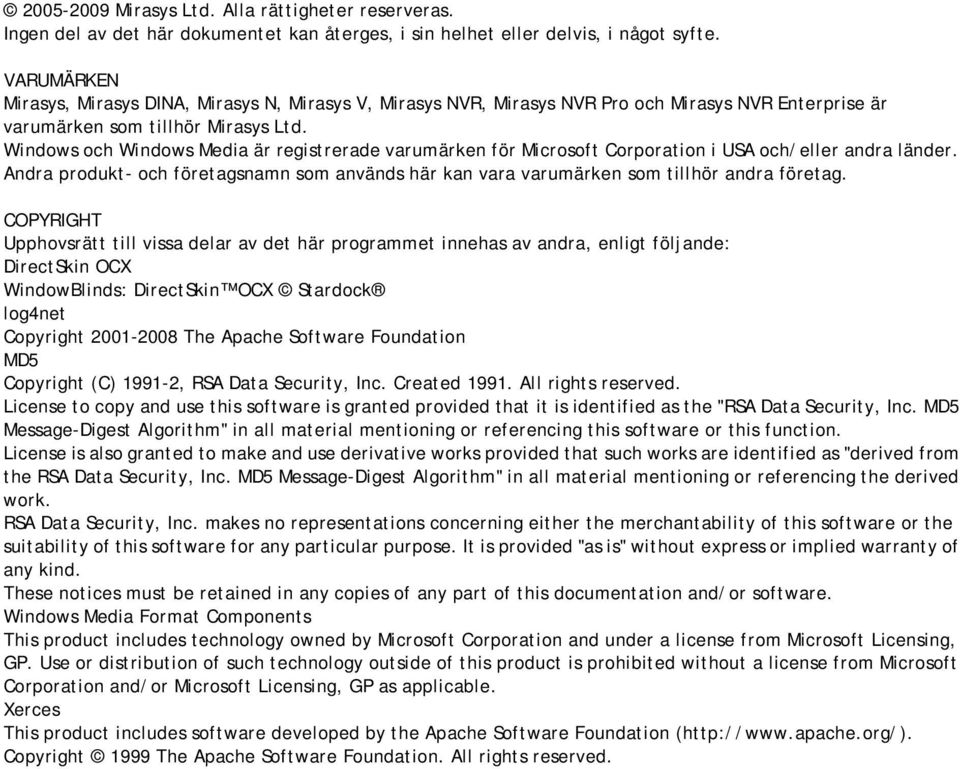

2 Mirasys Ltd. Alla rättigheter reserveras. Ingen del av det här dokumentet kan återges, i sin helhet eller delvis, i något syfte. VARUMÄRKEN Mirasys, Mirasys DINA, Mirasys N, Mirasys V, Mirasys NVR, Mirasys NVR Pro och Mirasys NVR Enterprise är varumärken som tillhör Mirasys Ltd. Windows och Windows Media är registrerade varumärken för Microsoft Corporation i USA och/eller andra länder. Andra produkt- och företagsnamn som används här kan vara varumärken som tillhör andra företag. COPYRIGHT Upphovsrätt till vissa delar av det här programmet innehas av andra, enligt följande: DirectSkin OCX WindowBlinds: DirectSkin OCX Stardock log4net Copyright The Apache Software Foundation MD5 Copyright (C) , RSA Data Security, Inc. Created All rights reserved. License to copy and use this software is granted provided that it is identified as the "RSA Data Security, Inc. MD5 Message-Digest Algorithm" in all material mentioning or referencing this software or this function. License is also granted to make and use derivative works provided that such works are identified as "derived from the RSA Data Security, Inc. MD5 Message-Digest Algorithm" in all material mentioning or referencing the derived work. RSA Data Security, Inc. makes no representations concerning either the merchantability of this software or the suitability of this software for any particular purpose. It is provided "as is" without express or implied warranty of any kind. These notices must be retained in any copies of any part of this documentation and/or software. Windows Media Format Components This product includes technology owned by Microsoft Corporation and under a license from Microsoft Licensing, GP. Use or distribution of such technology outside of this product is prohibited without a license from Microsoft Corporation and/or Microsoft Licensing, GP as applicable. Xerces This product includes software developed by the Apache Software Foundation ( Copyright 1999 The Apache Software Foundation. All rights reserved.

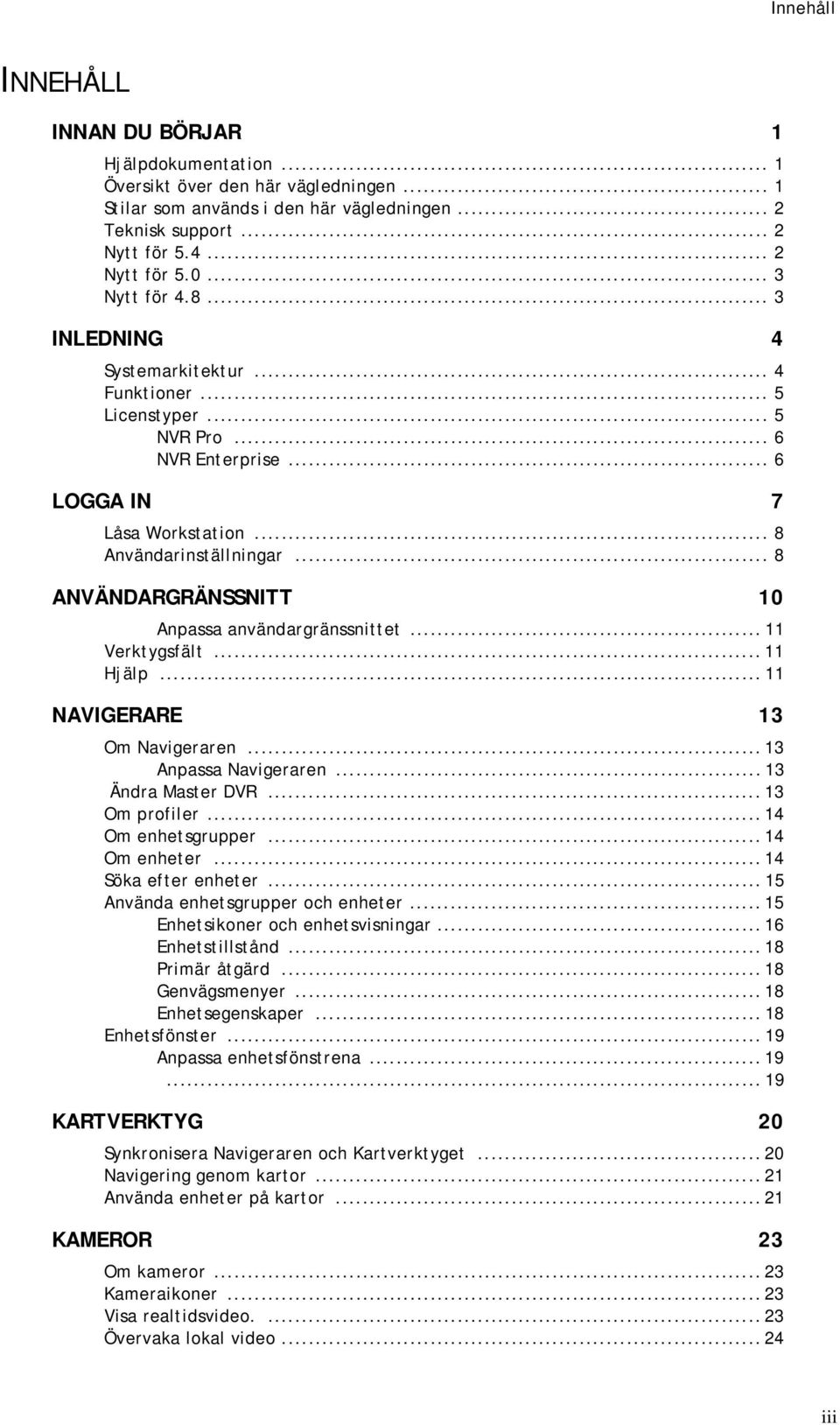

3 Innehåll INNEHÅLL INNAN DU BÖRJAR 1 Hjälpdokumentation... 1 Översikt över den här vägledningen... 1 Stilar som används i den här vägledningen... 2 Teknisk support... 2 Nytt för Nytt för Nytt för INLEDNING 4 Systemarkitektur... 4 Funktioner... 5 Licenstyper... 5 NVR Pro... 6 NVR Enterprise... 6 LOGGA IN 7 Låsa Workstation... 8 Användarinställningar... 8 ANVÄNDARGRÄNSSNITT 10 Anpassa användargränssnittet Verktygsfält Hjälp NAVIGERARE 13 Om Navigeraren Anpassa Navigeraren Ändra Master DVR Om profiler Om enhetsgrupper Om enheter Söka efter enheter Använda enhetsgrupper och enheter Enhetsikoner och enhetsvisningar Enhetstillstånd Primär åtgärd Genvägsmenyer Enhetsegenskaper Enhetsfönster Anpassa enhetsfönstrena KARTVERKTYG 20 Synkronisera Navigeraren och Kartverktyget Navigering genom kartor Använda enheter på kartor KAMEROR 23 Om kameror Kameraikoner Visa realtidsvideo Övervaka lokal video iii

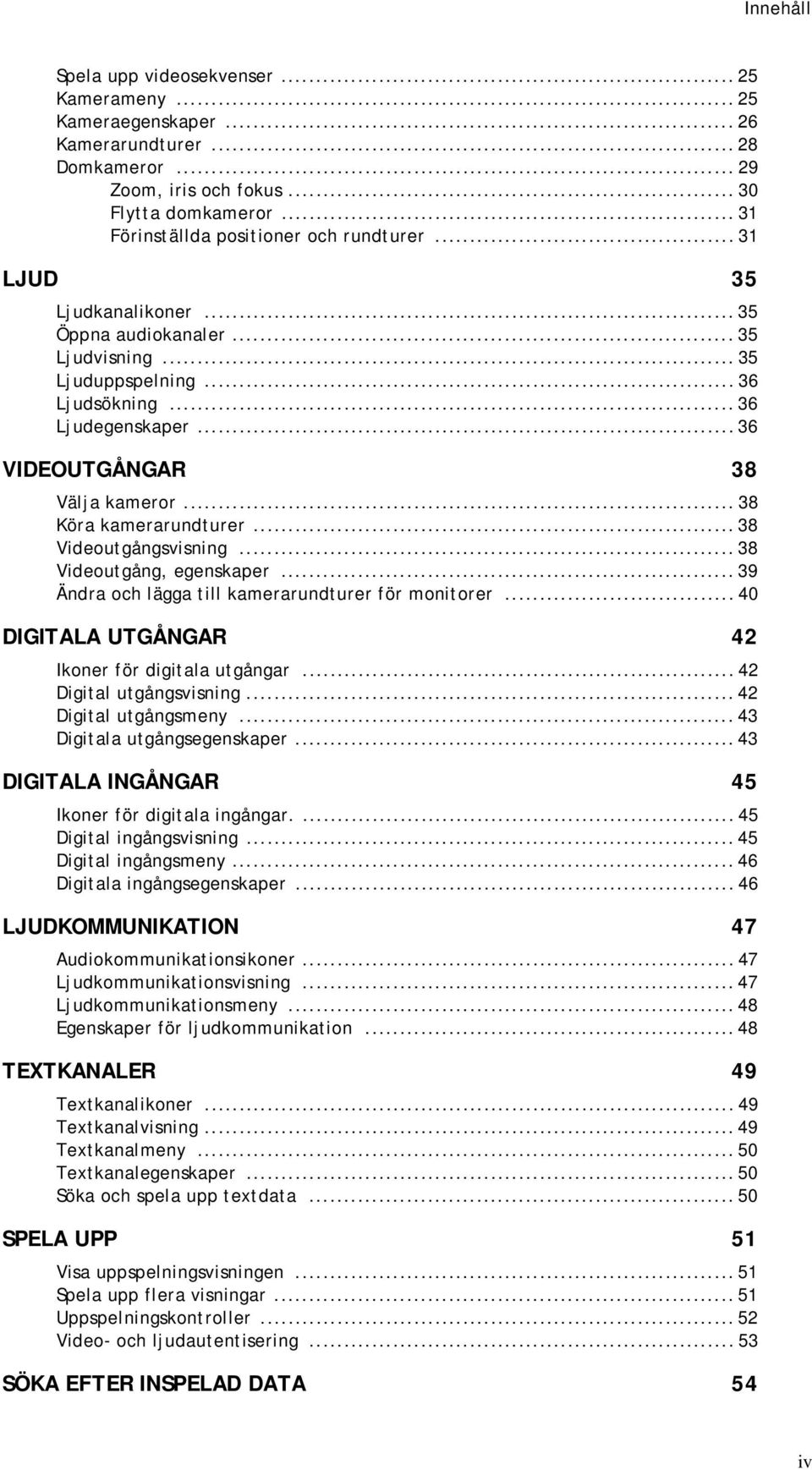

4 Innehåll Spela upp videosekvenser Kamerameny Kameraegenskaper Kamerarundturer Domkameror Zoom, iris och fokus Flytta domkameror Förinställda positioner och rundturer LJUD 35 Ljudkanalikoner Öppna audiokanaler Ljudvisning Ljuduppspelning Ljudsökning Ljudegenskaper VIDEOUTGÅNGAR 38 Välja kameror Köra kamerarundturer Videoutgångsvisning Videoutgång, egenskaper Ändra och lägga till kamerarundturer för monitorer DIGITALA UTGÅNGAR 42 Ikoner för digitala utgångar Digital utgångsvisning Digital utgångsmeny Digitala utgångsegenskaper DIGITALA INGÅNGAR 45 Ikoner för digitala ingångar Digital ingångsvisning Digital ingångsmeny Digitala ingångsegenskaper LJUDKOMMUNIKATION 47 Audiokommunikationsikoner Ljudkommunikationsvisning Ljudkommunikationsmeny Egenskaper för ljudkommunikation TEXTKANALER 49 Textkanalikoner Textkanalvisning Textkanalmeny Textkanalegenskaper Söka och spela upp textdata SPELA UPP 51 Visa uppspelningsvisningen Spela upp flera visningar Uppspelningskontroller Video- och ljudautentisering SÖKA EFTER INSPELAD DATA 54 iv

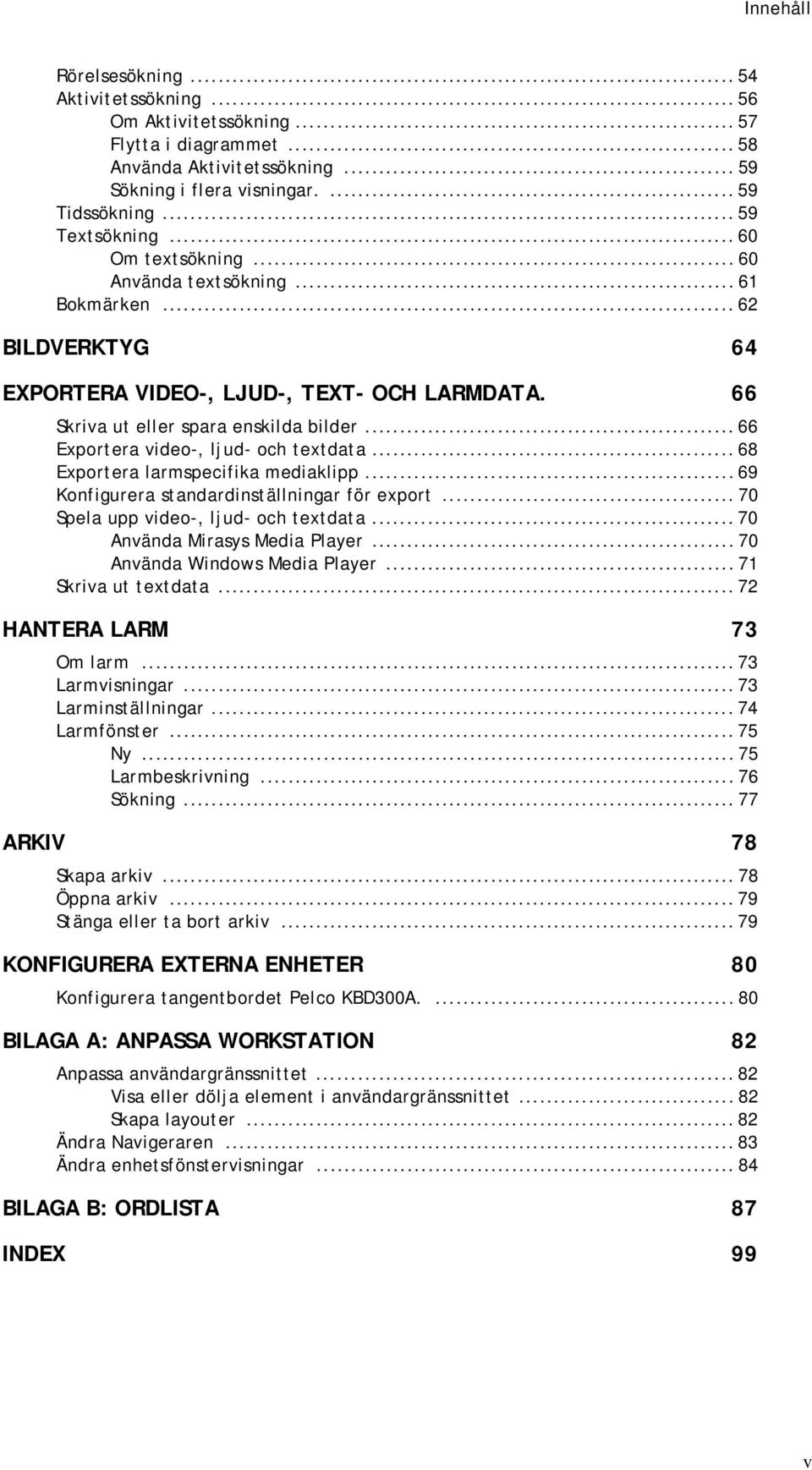

5 Innehåll Rörelsesökning Aktivitetssökning Om Aktivitetssökning Flytta i diagrammet Använda Aktivitetssökning Sökning i flera visningar Tidssökning Textsökning Om textsökning Använda textsökning Bokmärken BILDVERKTYG 64 EXPORTERA VIDEO-, LJUD-, TEXT- OCH LARMDATA. 66 Skriva ut eller spara enskilda bilder Exportera video-, ljud- och textdata Exportera larmspecifika mediaklipp Konfigurera standardinställningar för export Spela upp video-, ljud- och textdata Använda Mirasys Media Player Använda Windows Media Player Skriva ut textdata HANTERA LARM 73 Om larm Larmvisningar Larminställningar Larmfönster Ny Larmbeskrivning Sökning ARKIV 78 Skapa arkiv Öppna arkiv Stänga eller ta bort arkiv KONFIGURERA EXTERNA ENHETER 80 Konfigurera tangentbordet Pelco KBD300A BILAGA A: ANPASSA WORKSTATION 82 Anpassa användargränssnittet Visa eller dölja element i användargränssnittet Skapa layouter Ändra Navigeraren Ändra enhetsfönstervisningar BILAGA B: ORDLISTA 87 INDEX 99 v

6 Innan du börjar Hjälpdokumentation Mirasys NVR-program är ett distribuerat, digitalt videohanteringssystem (DVMS) för video- och ljudövervakning. Programmet kan användas för att övervaka realtidsvideo, inspelad video, ljud och textdata samt för att styra domkameror, I/O-enheter och IP-kameror. Programmet stödjer system som består av både analoga och digitala övervakningskameror, då den kan användas i analoga system (DVR), digitala system (NVR) och system som är både analoga och digitala. Ett centraliserat övervakningssystem kan bestå av upp till 100 lokala eller fjärrinspelare. De här avsnitten innehåller information som kan vara bra att ta del av innan du börjar använda programmet: Hjälpdokumentation på sidan 1 Översikt över den här vägledningen på sidan 1 Stilar som används i den här vägledningen på sidan 2 Teknisk support på sidan 2 Följande hjälpdokumentation finns: Installationsvägledning: Visar hur man installerar inspelarna och ansluter till domkameror, videomatriser och digitala in- och utgångar. Administratörsvägledning: Visar hur du använder System Managerprogrammet för att konfigurera systemet. Användarvägledning: Visar hur du använder Workstation-programmet för video- och ljudövervakning. Hjälpdokumentet i pdf-format finns på installations-cd:n för DVMS. Du kan också få tillgång till Administratörsvägledningen och Användarvägledningen Online genom att klicka på Hjälp i System Manager eller Workstation. Översikt över den här vägledningen Den här vägledningen är avsedd för dem som använder Workstation-programmet för att övervaka video, leta efter inspelade data, exportera video och ljud och för att hantera larm. Den här vägledningen innehåller följande avsnitt: Systemarkitektur på sidan 4 Funktioner på sidan 5 Logga in på sidan 7 Användargränssnitt på sidan 10 Navigerare på sidan 13 Kameror på sidan 23 Ljud på sidan 35 Videoutgångar på sidan 38 Digitala utgångar på sidan 42 Mirasys NVR Användarvägledning 1

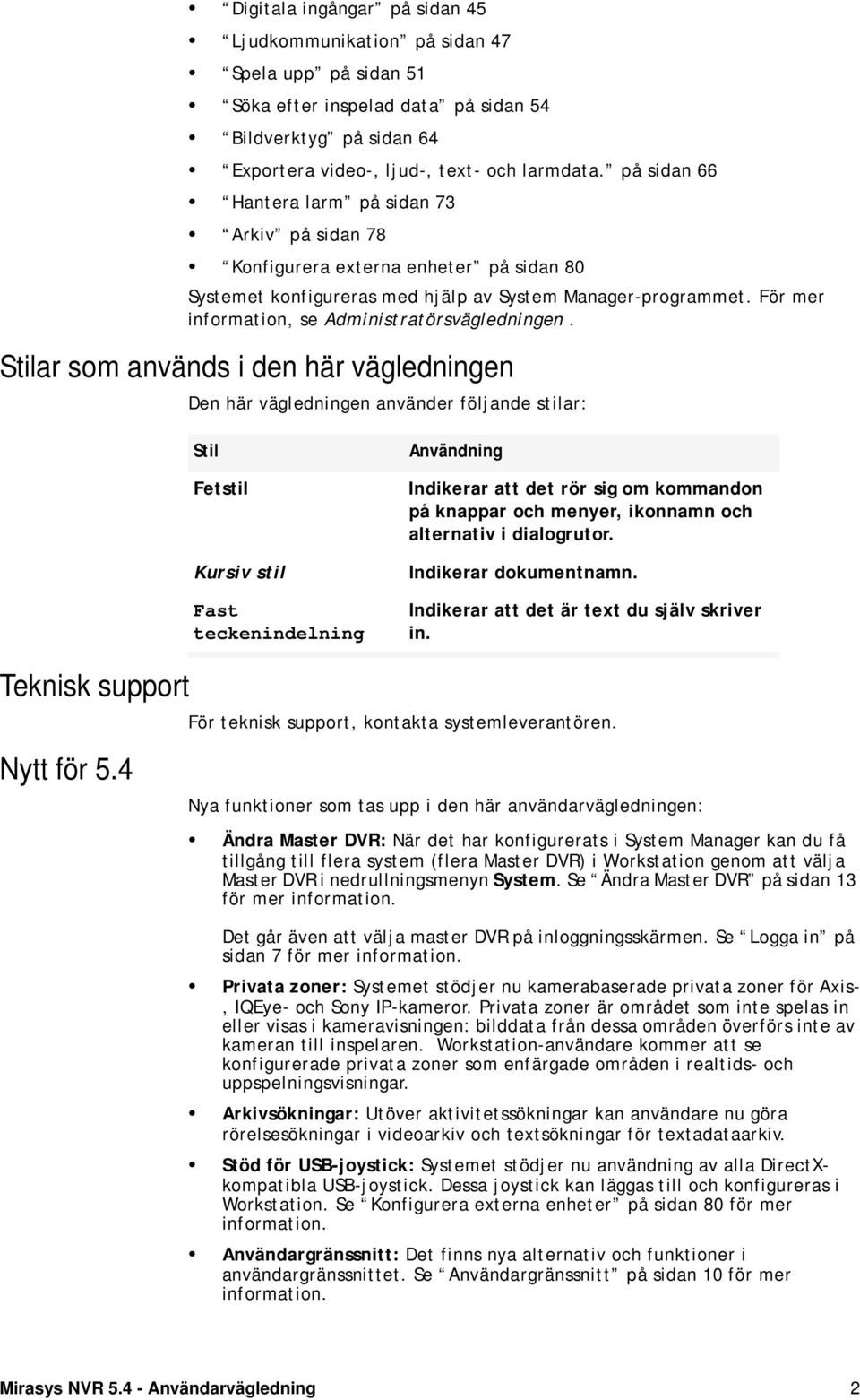

7 Digitala ingångar på sidan 45 Ljudkommunikation på sidan 47 Spela upp på sidan 51 Söka efter inspelad data på sidan 54 Bildverktyg på sidan 64 Exportera video-, ljud-, text- och larmdata. på sidan 66 Hantera larm på sidan 73 Arkiv på sidan 78 Konfigurera externa enheter på sidan 80 Systemet konfigureras med hjälp av System Manager-programmet. För mer information, se Administratörsvägledningen. Stilar som används i den här vägledningen Den här vägledningen använder följande stilar: Stil Fetstil Kursiv stil Fast teckenindelning Användning Indikerar att det rör sig om kommandon på knappar och menyer, ikonnamn och alternativ i dialogrutor. Indikerar dokumentnamn. Indikerar att det är text du själv skriver in. Teknisk support För teknisk support, kontakta systemleverantören. Nytt för 5.4 Nya funktioner som tas upp i den här användarvägledningen: Ändra Master DVR: När det har konfigurerats i System Manager kan du få tillgång till flera system (flera Master DVR) i Workstation genom att välja Master DVR i nedrullningsmenyn System. Se Ändra Master DVR på sidan 13 för mer information. Det går även att välja master DVR på inloggningsskärmen. Se Logga in på sidan 7 för mer information. Privata zoner: Systemet stödjer nu kamerabaserade privata zoner för Axis-, IQEye- och Sony IP-kameror. Privata zoner är området som inte spelas in eller visas i kameravisningen: bilddata från dessa områden överförs inte av kameran till inspelaren. Workstation-användare kommer att se konfigurerade privata zoner som enfärgade områden i realtids- och uppspelningsvisningar. Arkivsökningar: Utöver aktivitetssökningar kan användare nu göra rörelsesökningar i videoarkiv och textsökningar för textadataarkiv. Stöd för USB-joystick: Systemet stödjer nu användning av alla DirectXkompatibla USB-joystick. Dessa joystick kan läggas till och konfigureras i Workstation. Se Konfigurera externa enheter på sidan 80 för mer information. Användargränssnitt: Det finns nya alternativ och funktioner i användargränssnittet. Se Användargränssnitt på sidan 10 för mer information. Mirasys NVR Användarvägledning 2

8 Nytt för 5.0 Nytt för 4.8 Intuitiv domstyrning: Domkameror stödjer nu ett nytt gränssnitt för intuitiv domstyrning. Se Flytta domkameror på sidan 31 för mer information. Nya funktioner som tas upp i den här användarvägledningen: UPPGRADERA LICENS: Mirasys NVR 5.0-programmet är INTE kompatibelt med tidigare licenser för Mirasys NVR (eller V/N). När du uppgraderar från ett äldre system till Mirasys NVR 5.0 är det viktigt för att uppdatera licensnyckeln för versionen 5.0 INNAN du installerar 5.0-programmet. Om programmet uppgraderas innan licensnyckeln uppdateras förloras alla inspelarspecifik information (inklusive profiler och lagrat material). Se Mirasys NVR Installationsvägledning för information om hur du uppdaterar licensnyckeln. Namnändring: Mirasys V/N-serien kallas nu Mirasys NVR. De gamla Mirasys V och N-användargränssnitten har fått ett nytt användargränssnitt med grön färg. Stöd för H.264: Mirasys NVR 5.0 stödjer komprimering med H.264-metoden som gör det möjligt för kameror med H.264-stöd att överföra videodata i detta mycket komprimerat format. Se Mirasys NVR 5.0-systemet Administratörsvägledning för information om hur du använder H.264. Nya funktioner som tas upp i den här användarvägledningen: Dockbart fönster för Egenskaper: Fönstret Egenskaper kan dockas på vänster eller höger sida av skärmen. Se Enhetsegenskaper på sidan 18 för mer information. Larmexportering: Det är nu lätt att exportera larmspecifika inspelningar. Om ett larm aktiverar inspelning före eller efter larm kan de larmspecifika inspelningarna exporteras i fönstret Larm. Se Exportera larmspecifika mediaklipp på sidan 69 för mer information. NVR Pro: Mirasys introducerar NVR Pro, en ny licenstyp med en enda inspelare och funktioner som har skräddarsytts för detaljhandeln. För information om funktioner för NVR Pro, se NVR Pro på sidan 6. Markering av enheter med larm: När ett larm uppstår markeras enheten som har utlöst larmet i Navigeraren och Kartverktyget. Se Navigerare på sidan 13 och Kartverktyg på sidan 20 för mer information. Vista-kompatibilitet: Mirasys NVR-klientprogram (Workstation och System Manager) är nu helt kompatibla med Windows Vista. Obs: På grund av begränsad funktionalitet rekommenderas det inte att du inte installerar Mirasys NVR-inspelarporgrammet på ett system med Windows Vista. Mirasys NVR Användarvägledning 3

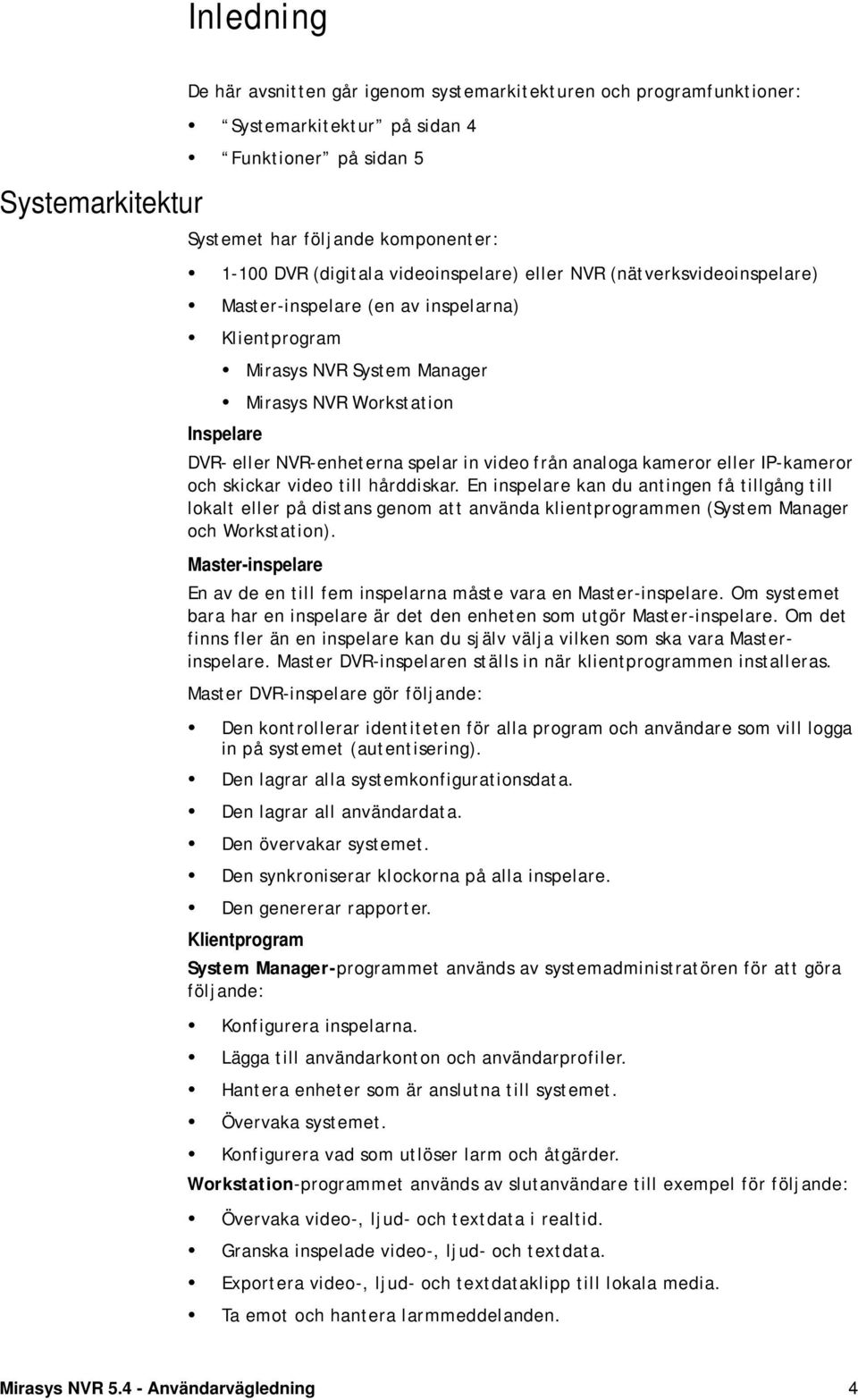

9 Inledning Systemarkitektur De här avsnitten går igenom systemarkitekturen och programfunktioner: Systemarkitektur på sidan 4 Funktioner på sidan 5 Systemet har följande komponenter: DVR (digitala videoinspelare) eller NVR (nätverksvideoinspelare) Master-inspelare (en av inspelarna) Klientprogram Mirasys NVR System Manager Mirasys NVR Workstation Inspelare DVR- eller NVR-enheterna spelar in video från analoga kameror eller IP-kameror och skickar video till hårddiskar. En inspelare kan du antingen få tillgång till lokalt eller på distans genom att använda klientprogrammen (System Manager och Workstation). Master-inspelare En av de en till fem inspelarna måste vara en Master-inspelare. Om systemet bara har en inspelare är det den enheten som utgör Master-inspelare. Om det finns fler än en inspelare kan du själv välja vilken som ska vara Masterinspelare. Master DVR-inspelaren ställs in när klientprogrammen installeras. Master DVR-inspelare gör följande: Den kontrollerar identiteten för alla program och användare som vill logga in på systemet (autentisering). Den lagrar alla systemkonfigurationsdata. Den lagrar all användardata. Den övervakar systemet. Den synkroniserar klockorna på alla inspelare. Den genererar rapporter. Klientprogram System Manager-programmet används av systemadministratören för att göra följande: Konfigurera inspelarna. Lägga till användarkonton och användarprofiler. Hantera enheter som är anslutna till systemet. Övervaka systemet. Konfigurera vad som utlöser larm och åtgärder. Workstation-programmet används av slutanvändare till exempel för följande: Övervaka video-, ljud- och textdata i realtid. Granska inspelade video-, ljud- och textdata. Exportera video-, ljud- och textdataklipp till lokala media. Ta emot och hantera larmmeddelanden. Mirasys NVR Användarvägledning 4

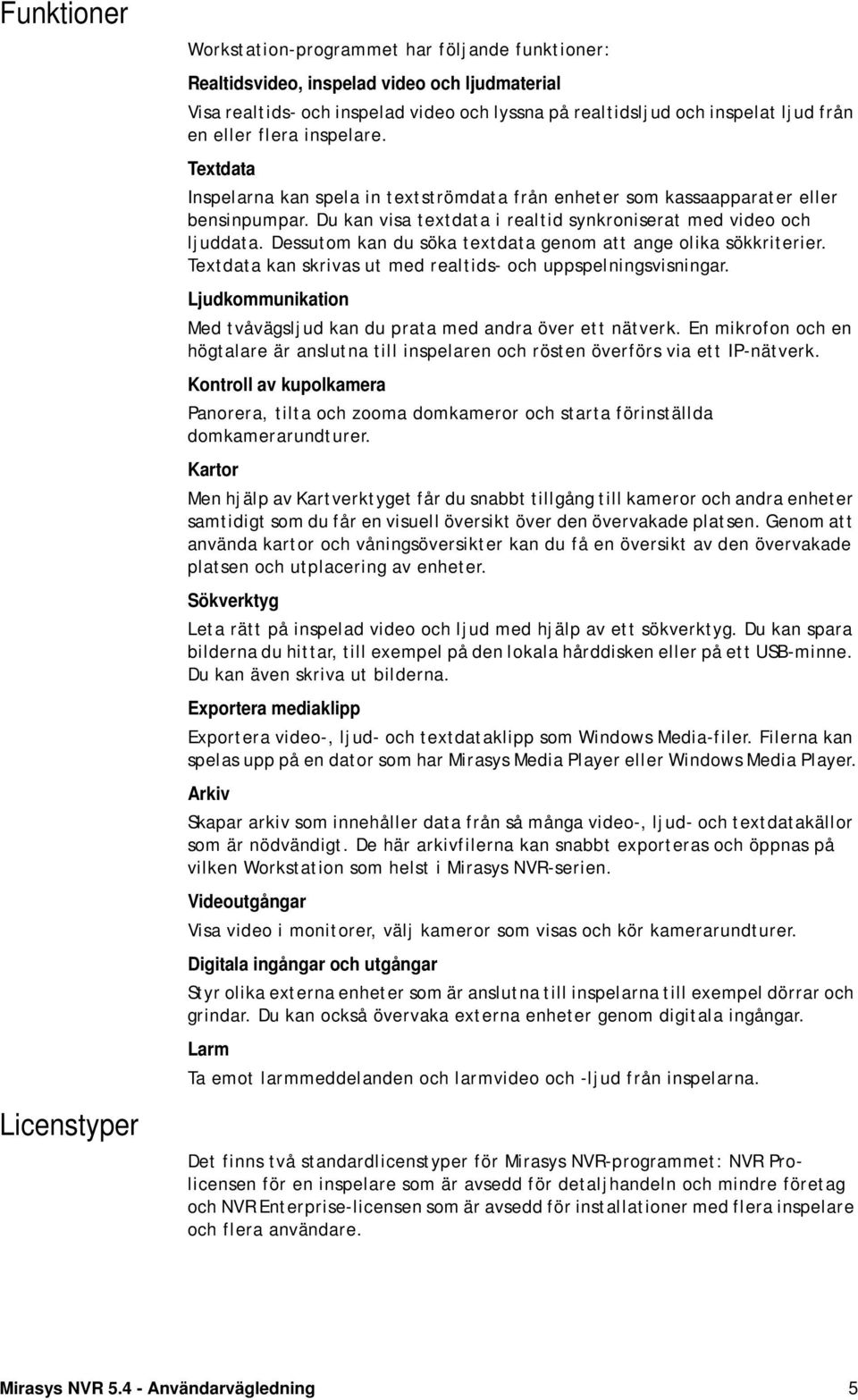

10 Funktioner Licenstyper Workstation-programmet har följande funktioner: Realtidsvideo, inspelad video och ljudmaterial Visa realtids- och inspelad video och lyssna på realtidsljud och inspelat ljud från en eller flera inspelare. Textdata Inspelarna kan spela in textströmdata från enheter som kassaapparater eller bensinpumpar. Du kan visa textdata i realtid synkroniserat med video och ljuddata. Dessutom kan du söka textdata genom att ange olika sökkriterier. Textdata kan skrivas ut med realtids- och uppspelningsvisningar. Ljudkommunikation Med tvåvägsljud kan du prata med andra över ett nätverk. En mikrofon och en högtalare är anslutna till inspelaren och rösten överförs via ett IP-nätverk. Kontroll av kupolkamera Panorera, tilta och zooma domkameror och starta förinställda domkamerarundturer. Kartor Men hjälp av Kartverktyget får du snabbt tillgång till kameror och andra enheter samtidigt som du får en visuell översikt över den övervakade platsen. Genom att använda kartor och våningsöversikter kan du få en översikt av den övervakade platsen och utplacering av enheter. Sökverktyg Leta rätt på inspelad video och ljud med hjälp av ett sökverktyg. Du kan spara bilderna du hittar, till exempel på den lokala hårddisken eller på ett USB-minne. Du kan även skriva ut bilderna. Exportera mediaklipp Exportera video-, ljud- och textdataklipp som Windows Media-filer. Filerna kan spelas upp på en dator som har Mirasys Media Player eller Windows Media Player. Arkiv Skapar arkiv som innehåller data från så många video-, ljud- och textdatakällor som är nödvändigt. De här arkivfilerna kan snabbt exporteras och öppnas på vilken Workstation som helst i Mirasys NVR-serien. Videoutgångar Visa video i monitorer, välj kameror som visas och kör kamerarundturer. Digitala ingångar och utgångar Styr olika externa enheter som är anslutna till inspelarna till exempel dörrar och grindar. Du kan också övervaka externa enheter genom digitala ingångar. Larm Ta emot larmmeddelanden och larmvideo och -ljud från inspelarna. Det finns två standardlicenstyper för Mirasys NVR-programmet: NVR Prolicensen för en inspelare som är avsedd för detaljhandeln och mindre företag och NVR Enterprise-licensen som är avsedd för installationer med flera inspelare och flera användare. Mirasys NVR Användarvägledning 5

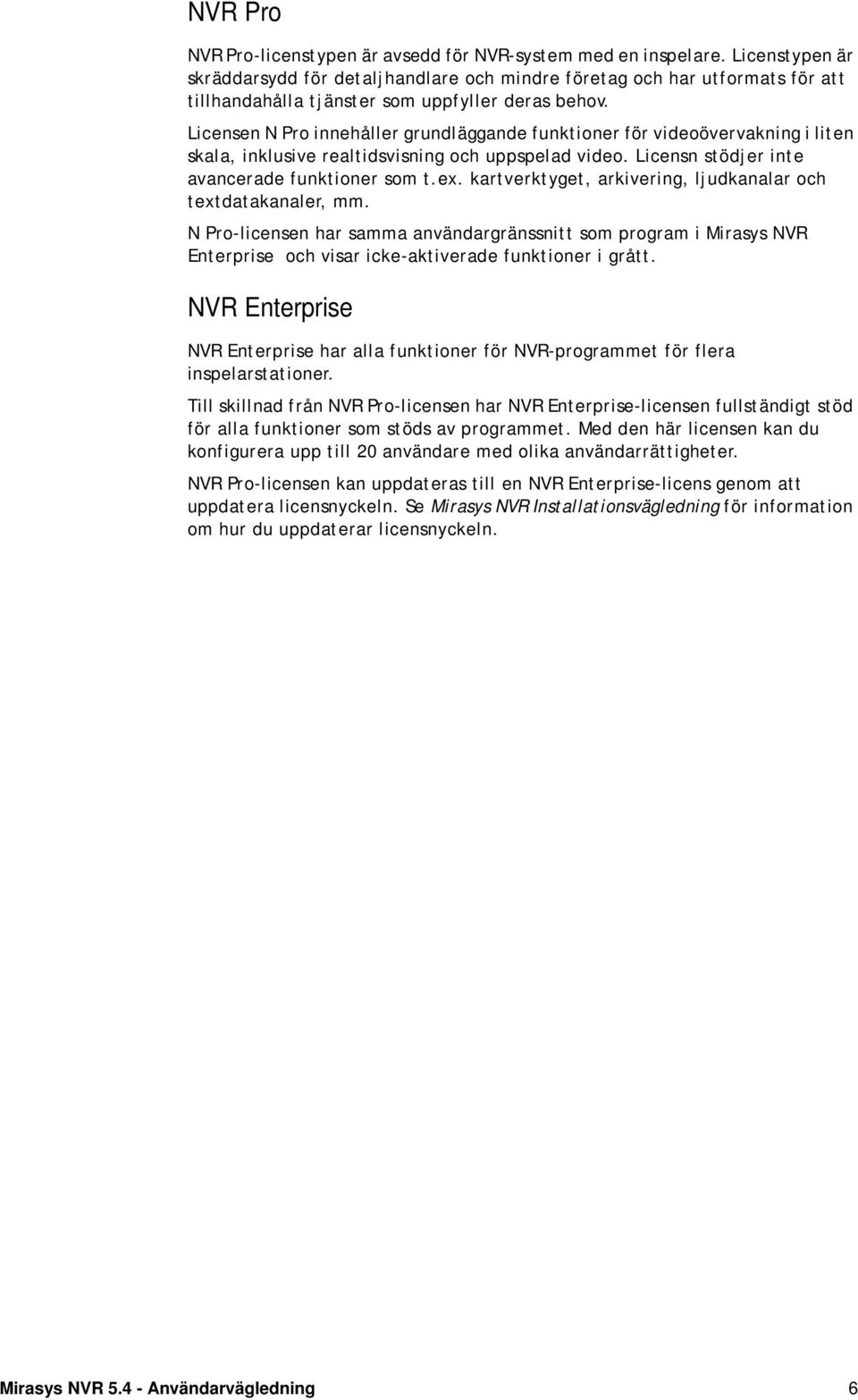

11 NVR Pro NVR Pro-licenstypen är avsedd för NVR-system med en inspelare. Licenstypen är skräddarsydd för detaljhandlare och mindre företag och har utformats för att tillhandahålla tjänster som uppfyller deras behov. Licensen N Pro innehåller grundläggande funktioner för videoövervakning i liten skala, inklusive realtidsvisning och uppspelad video. Licensn stödjer inte avancerade funktioner som t.ex. kartverktyget, arkivering, ljudkanalar och textdatakanaler, mm. N Pro-licensen har samma användargränssnitt som program i Mirasys NVR Enterprise och visar icke-aktiverade funktioner i grått. NVR Enterprise NVR Enterprise har alla funktioner för NVR-programmet för flera inspelarstationer. Till skillnad från NVR Pro-licensen har NVR Enterprise-licensen fullständigt stöd för alla funktioner som stöds av programmet. Med den här licensen kan du konfigurera upp till 20 användare med olika användarrättigheter. NVR Pro-licensen kan uppdateras till en NVR Enterprise-licens genom att uppdatera licensnyckeln. Se Mirasys NVR Installationsvägledning för information om hur du uppdaterar licensnyckeln. Mirasys NVR Användarvägledning 6

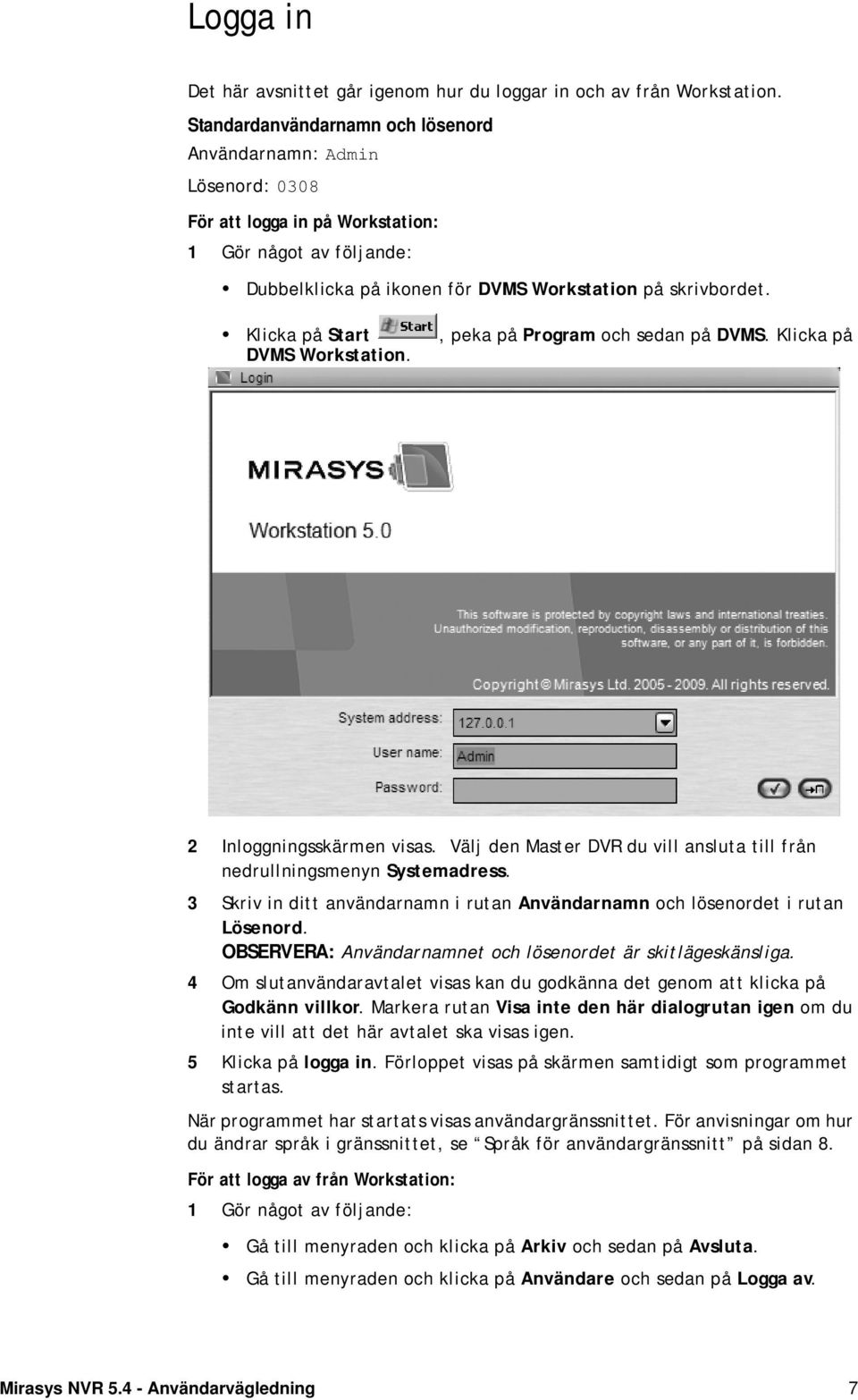

12 Logga in Det här avsnittet går igenom hur du loggar in och av från Workstation. Standardanvändarnamn och lösenord Användarnamn: Admin Lösenord: 0308 För att logga in på Workstation: 1 Gör något av följande: Dubbelklicka på ikonen för DVMS Workstation på skrivbordet. Klicka på Start DVMS Workstation., peka på Program och sedan på DVMS. Klicka på 2 Inloggningsskärmen visas. Välj den Master DVR du vill ansluta till från nedrullningsmenyn Systemadress. 3 Skriv in ditt användarnamn i rutan Användarnamn och lösenordet i rutan Lösenord. OBSERVERA: Användarnamnet och lösenordet är skitlägeskänsliga. 4 Om slutanvändaravtalet visas kan du godkänna det genom att klicka på Godkänn villkor. Markera rutan Visa inte den här dialogrutan igen om du inte vill att det här avtalet ska visas igen. 5 Klicka på logga in. Förloppet visas på skärmen samtidigt som programmet startas. När programmet har startats visas användargränssnittet. För anvisningar om hur du ändrar språk i gränssnittet, se Språk för användargränssnitt på sidan 8. För att logga av från Workstation: 1 Gör något av följande: Gå till menyraden och klicka på Arkiv och sedan på Avsluta. Gå till menyraden och klicka på Användare och sedan på Logga av. Mirasys NVR Användarvägledning 7

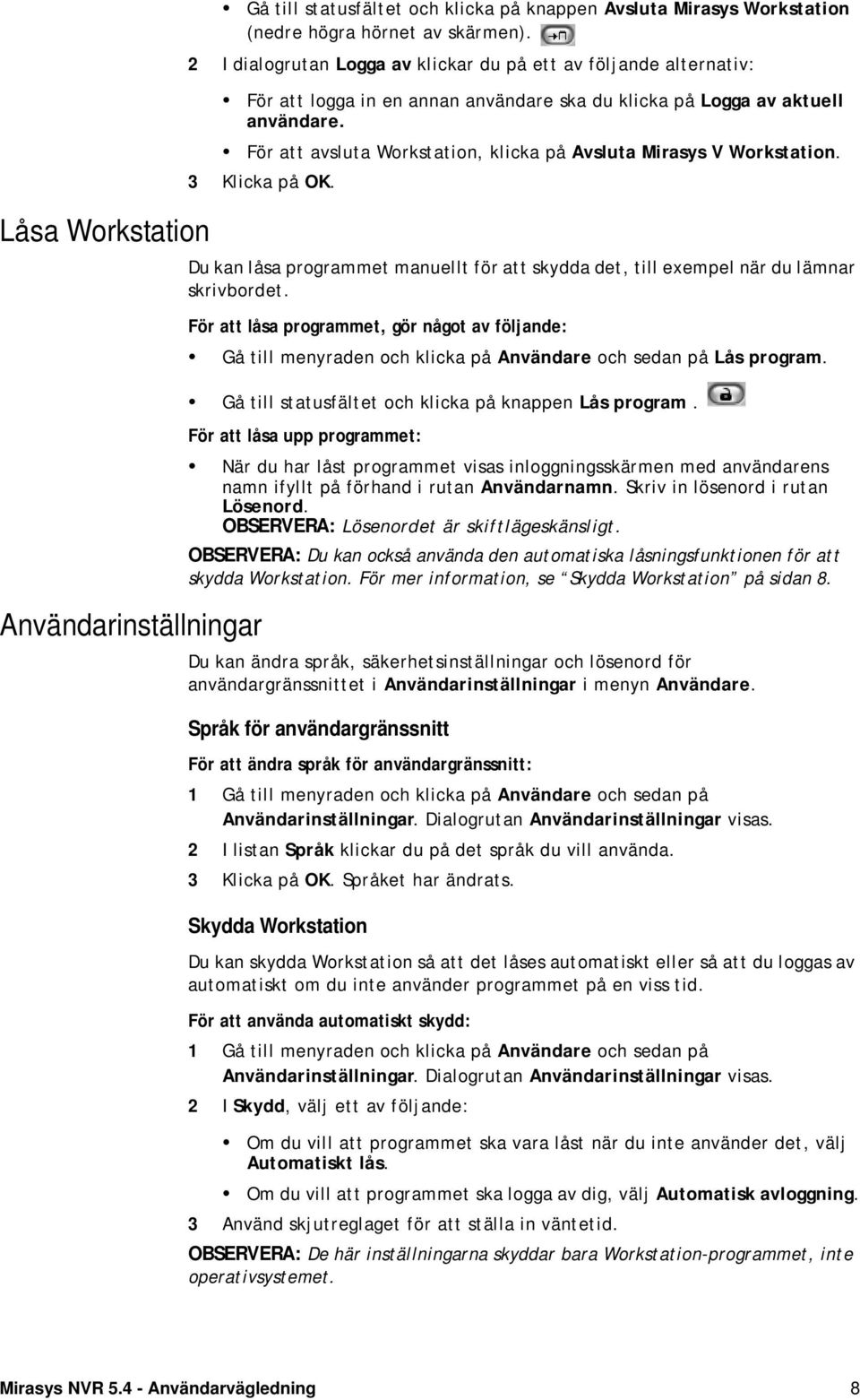

13 Låsa Workstation Användarinställningar Gå till statusfältet och klicka på knappen Avsluta Mirasys Workstation (nedre högra hörnet av skärmen). 2 I dialogrutan Logga av klickar du på ett av följande alternativ: För att logga in en annan användare ska du klicka på Logga av aktuell användare. För att avsluta Workstation, klicka på Avsluta Mirasys V Workstation. 3 Klicka på OK. Du kan låsa programmet manuellt för att skydda det, till exempel när du lämnar skrivbordet. För att låsa programmet, gör något av följande: Gå till menyraden och klicka på Användare och sedan på Lås program. Gå till statusfältet och klicka på knappen Lås program. För att låsa upp programmet: När du har låst programmet visas inloggningsskärmen med användarens namn ifyllt på förhand i rutan Användarnamn. Skriv in lösenord i rutan Lösenord. OBSERVERA: Lösenordet är skiftlägeskänsligt. OBSERVERA: Du kan också använda den automatiska låsningsfunktionen för att skydda Workstation. För mer information, se Skydda Workstation på sidan 8. Du kan ändra språk, säkerhetsinställningar och lösenord för användargränssnittet i Användarinställningar i menyn Användare. Språk för användargränssnitt För att ändra språk för användargränssnitt: 1 Gå till menyraden och klicka på Användare och sedan på Användarinställningar. Dialogrutan Användarinställningar visas. 2 I listan Språk klickar du på det språk du vill använda. 3 Klicka på OK. Språket har ändrats. Skydda Workstation Du kan skydda Workstation så att det låses automatiskt eller så att du loggas av automatiskt om du inte använder programmet på en viss tid. För att använda automatiskt skydd: 1 Gå till menyraden och klicka på Användare och sedan på Användarinställningar. Dialogrutan Användarinställningar visas. 2 I Skydd, välj ett av följande: Om du vill att programmet ska vara låst när du inte använder det, välj Automatiskt lås. Om du vill att programmet ska logga av dig, välj Automatisk avloggning. 3 Använd skjutreglaget för att ställa in väntetid. OBSERVERA: De här inställningarna skyddar bara Workstation-programmet, inte operativsystemet. Mirasys NVR Användarvägledning 8

14 Ändra inloggningslösenord För att andra inloggningslösenord: 1 Gå till menyraden, klicka på Användare och välj Användarinställningar. Dialogrutan Användarinställningar visas. 2 Klicka på Ändra lösenord. 3 Skriv in aktuellt lösenord i rutan Aktuellt lösenord. 4 Skriv in det nya lösenordet i rutan Nytt lösenord och en gång till i rutan Bekräfta nytt lösenord. 5 Klicka på OK. Automatisk inloggning För att logga in automatiskt på Workstation när programmet startas: 1 Gå till menyraden, klicka på Användare och välj Användarinställningar. DialogrutanAnvändarinställningar visas. 2 Markera kryssrutan Använd automatisk inloggning. 3 Skriv in lösenordet i rutan Lösenord. Klicka påok. Mirasys NVR Användarvägledning 9

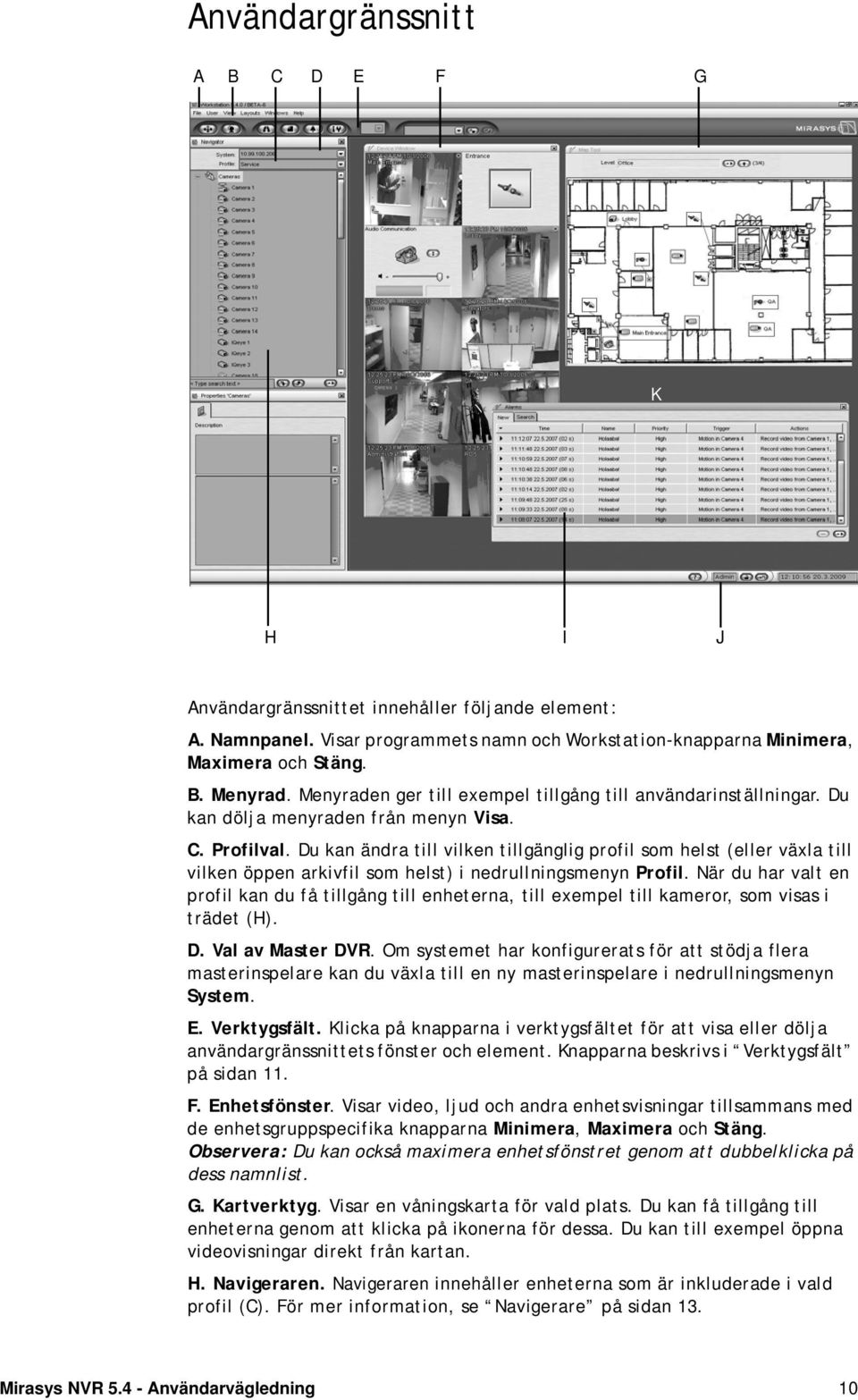

15 Användargränssnitt A B C D E F G K H I J Användargränssnittet innehåller följande element: A. Namnpanel. Visar programmets namn och Workstation-knapparna Minimera, Maximera och Stäng. B. Menyrad. Menyraden ger till exempel tillgång till användarinställningar. Du kan dölja menyraden från menyn Visa. C. Profilval. Du kan ändra till vilken tillgänglig profil som helst (eller växla till vilken öppen arkivfil som helst) i nedrullningsmenyn Profil. När du har valt en profil kan du få tillgång till enheterna, till exempel till kameror, som visas i trädet (H). D. Val av Master DVR. Om systemet har konfigurerats för att stödja flera masterinspelare kan du växla till en ny masterinspelare i nedrullningsmenyn System. E. Verktygsfält. Klicka på knapparna i verktygsfältet för att visa eller dölja användargränssnittets fönster och element. Knapparna beskrivs i Verktygsfält på sidan 11. F. Enhetsfönster. Visar video, ljud och andra enhetsvisningar tillsammans med de enhetsgruppspecifika knapparna Minimera, Maximera och Stäng. Observera: Du kan också maximera enhetsfönstret genom att dubbelklicka på dess namnlist. G. Kartverktyg. Visar en våningskarta för vald plats. Du kan få tillgång till enheterna genom att klicka på ikonerna för dessa. Du kan till exempel öppna videovisningar direkt från kartan. H. Navigeraren. Navigeraren innehåller enheterna som är inkluderade i vald profil (C). För mer information, se Navigerare på sidan 13. Mirasys NVR Användarvägledning 10

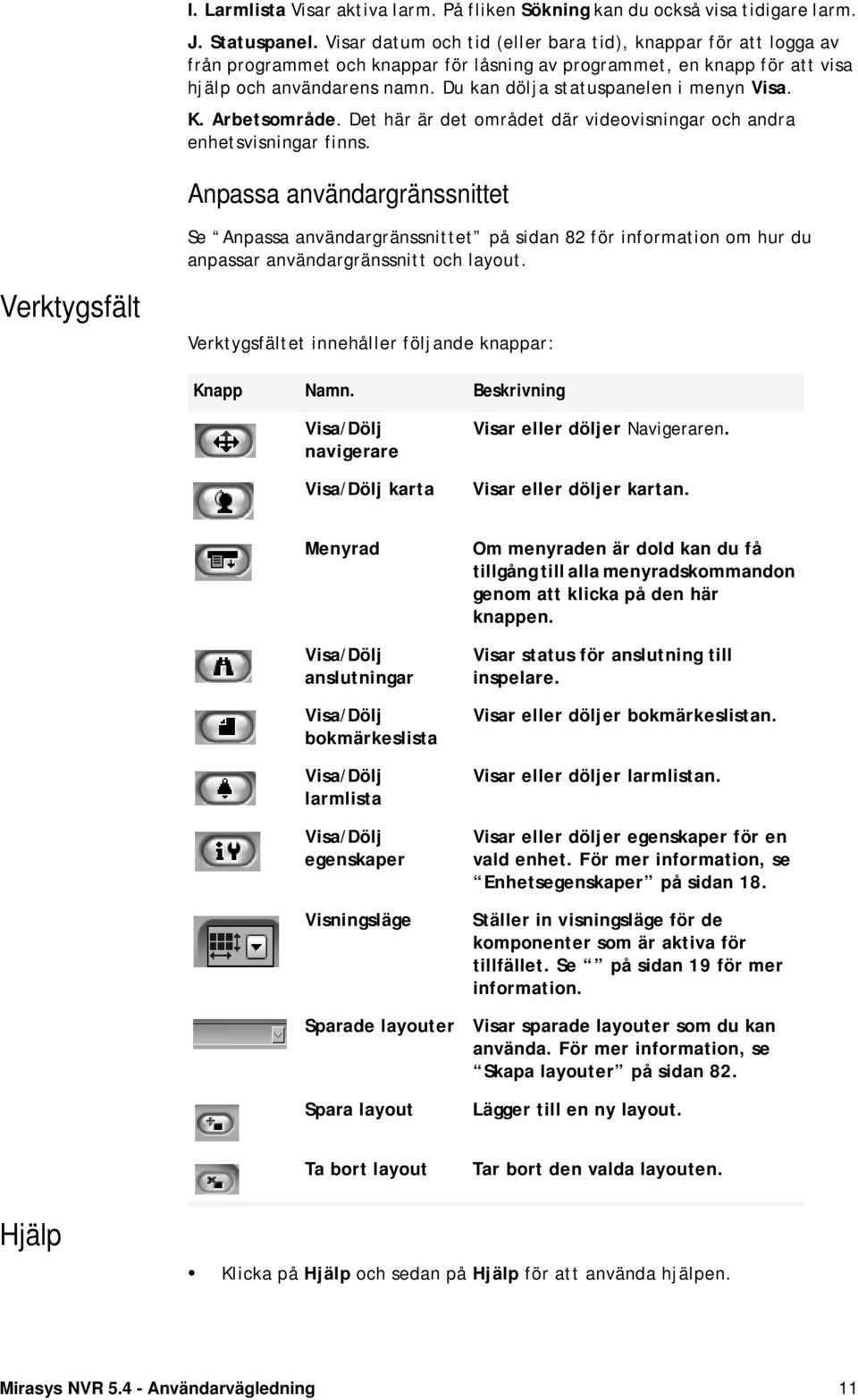

16 I. Larmlista Visar aktiva larm. På fliken Sökning kan du också visa tidigare larm. J. Statuspanel. Visar datum och tid (eller bara tid), knappar för att logga av från programmet och knappar för låsning av programmet, en knapp för att visa hjälp och användarens namn. Du kan dölja statuspanelen i menyn Visa. K. Arbetsområde. Det här är det området där videovisningar och andra enhetsvisningar finns. Anpassa användargränssnittet Se Anpassa användargränssnittet på sidan 82 för information om hur du anpassar användargränssnitt och layout. Verktygsfält Verktygsfältet innehåller följande knappar: Knapp Namn. Beskrivning Visa/Dölj navigerare Visa/Dölj karta Visar eller döljer Navigeraren. Visar eller döljer kartan. Menyrad Visa/Dölj anslutningar Visa/Dölj bokmärkeslista Visa/Dölj larmlista Visa/Dölj egenskaper Visningsläge Sparade layouter Spara layout Om menyraden är dold kan du få tillgång till alla menyradskommandon genom att klicka på den här knappen. Visar status för anslutning till inspelare. Visar eller döljer bokmärkeslistan. Visar eller döljer larmlistan. Visar eller döljer egenskaper för en vald enhet. För mer information, se Enhetsegenskaper på sidan 18. Ställer in visningsläge för de komponenter som är aktiva för tillfället. Se på sidan 19 för mer information. Visar sparade layouter som du kan använda. För mer information, se Skapa layouter på sidan 82. Lägger till en ny layout. Ta bort layout Tar bort den valda layouten. Hjälp Klicka på Hjälp och sedan på Hjälp för att använda hjälpen. Mirasys NVR Användarvägledning 11

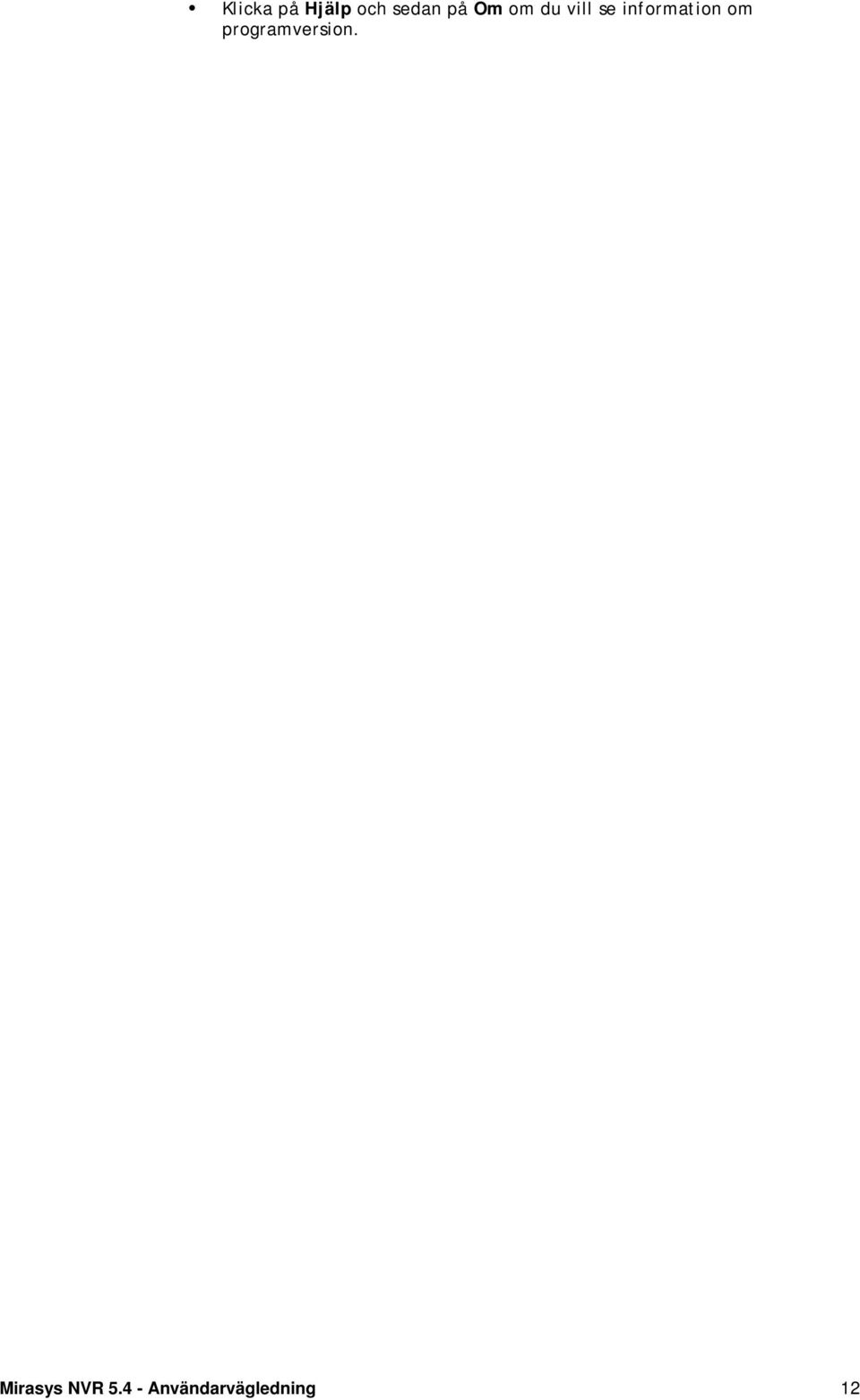

17 Klicka på Hjälp och sedan på Om om du vill se information om programversion. Mirasys NVR Användarvägledning 12

18 Navigerare De här avsnitten visar hur du gör för att använda Navigeraren: Om Navigeraren på sidan 13 Ändra Navigeraren på sidan 83 Om profiler på sidan 14 Om enhetsgrupper på sidan 14 Om enheter på sidan 14 Söka efter enheter på sidan 15 Använda enhetsgrupper och enheter på sidan 15 Enhetsfönster på sidan 19 Se även: Kameror på sidan 23 Ljud på sidan 35 Videoutgångar på sidan 38 Digitala utgångar på sidan 42 Digitala ingångar på sidan 45 Ljudkommunikation på sidan 47 Om Navigeraren Ändra Master DVR Navigeraren innehåller profiler och enheter. En profil specificerar vilka enheter du har tillgång till. Välj profil du vill använda från nedrullningsmenyn. När du har valt profil kan du få tillgång till enheterna, till exempel kamerorna som visas i profilträdet. Anpassa Navigeraren Se Ändra Navigeraren på sidan 83för information om hur du anpassar Navigeraren. Master DRV är den centrala inspelaren i ett övervakningssystem. Alla andra inspelare ansluts till denna och alla klientprogram kommunicerar genom Master DVR:n. Man kan säga att Master DVR:n styr övervakningssystemet. Om systemadministratören har definierat flera Master DVR kan Workstationanvändare välja vilken Master DVR de vill ansluta till. Du kan ställa in vilken Master DVR som Workstation ska ansluta till genom att klicka på nedrullningsmenyn System och välja en ny Master DVR i listan. Om administratören bara har definierat en Master DVR kommer bara det valet att vara tillgängligt på listan. Mirasys NVR Användarvägledning 13

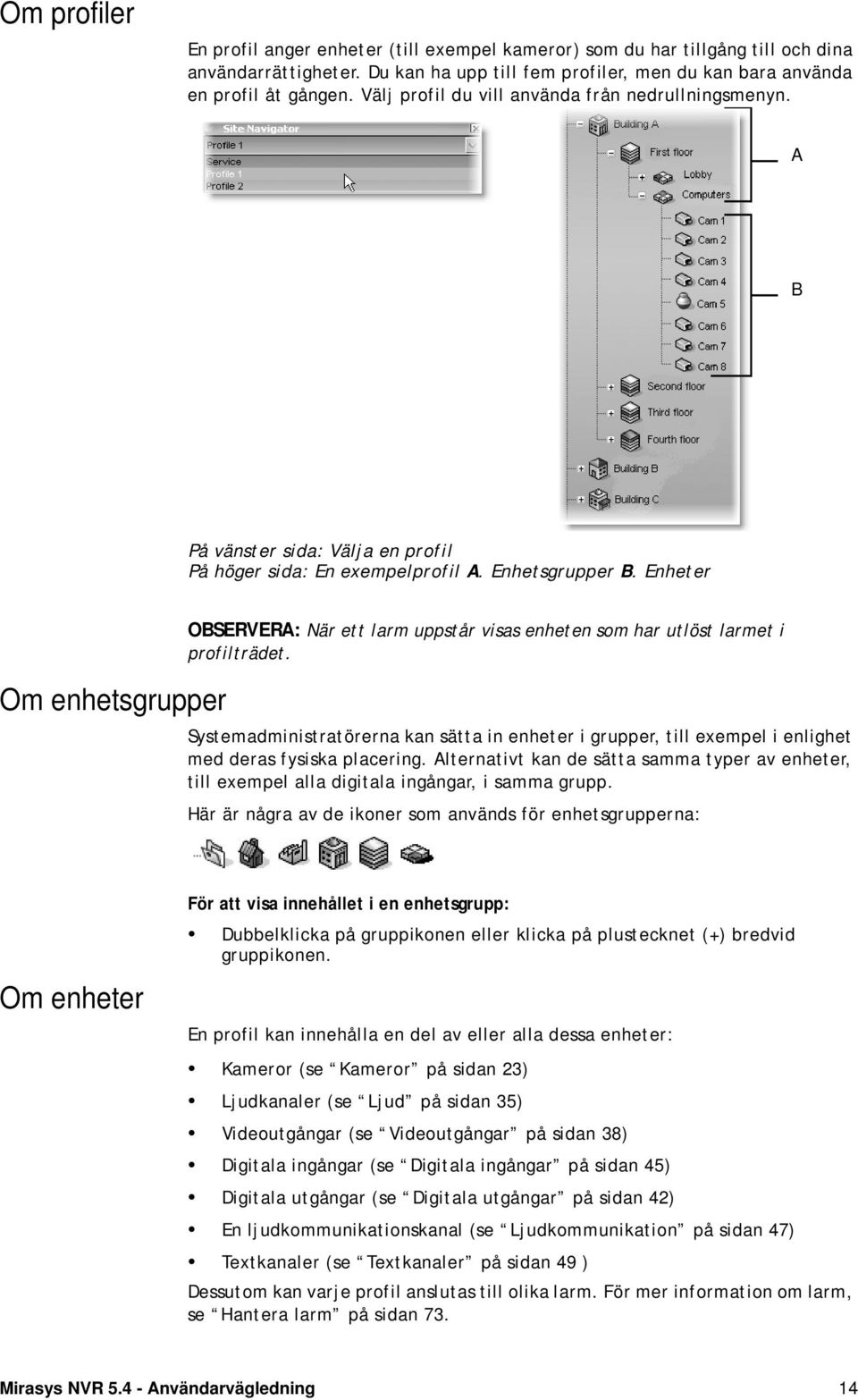

19 Om profiler En profil anger enheter (till exempel kameror) som du har tillgång till och dina användarrättigheter. Du kan ha upp till fem profiler, men du kan bara använda en profil åt gången. Välj profil du vill använda från nedrullningsmenyn. A B På vänster sida: Välja en profil På höger sida: En exempelprofil A. Enhetsgrupper B. Enheter Om enhetsgrupper OBSERVERA: När ett larm uppstår visas enheten som har utlöst larmet i profilträdet. Systemadministratörerna kan sätta in enheter i grupper, till exempel i enlighet med deras fysiska placering. Alternativt kan de sätta samma typer av enheter, till exempel alla digitala ingångar, i samma grupp. Här är några av de ikoner som används för enhetsgrupperna: För att visa innehållet i en enhetsgrupp: Dubbelklicka på gruppikonen eller klicka på plustecknet (+) bredvid gruppikonen. Om enheter En profil kan innehålla en del av eller alla dessa enheter: Kameror (se Kameror på sidan 23) Ljudkanaler (se Ljud på sidan 35) Videoutgångar (se Videoutgångar på sidan 38) Digitala ingångar (se Digitala ingångar på sidan 45) Digitala utgångar (se Digitala utgångar på sidan 42) En ljudkommunikationskanal (se Ljudkommunikation på sidan 47) Textkanaler (se Textkanaler på sidan 49 ) Dessutom kan varje profil anslutas till olika larm. För mer information om larm, se Hantera larm på sidan 73. Mirasys NVR Användarvägledning 14

20 Söka efter enheter För mer information om enheter, se Använda enhetsgrupper och enheter på sidan 15. Du kan söka efter enheter och enhetsgrupper i enlighet med namn. Det här är användbart om en profil innehåller många grupper och enheter. För att söka efter grupper och enheter: 1 Välj profil. 2 Längs ned i Navigeraren klicka på textrutan och skriv in en del av eller hela namnet på enheten eller enhetsgruppen. När du skriver letar programmet automatiskt efter den första enhet eller enhetsgrupp som matchar söksträngen. 3 För att hitta nästa enhet eller enhetsgrupp som matchar namnet du har skrivit in, klicka på knappen Sök nedåt. För att söka uppåt, klicka på knappen Sök uppåt. Använda enhetsgrupper och enheter De här avsnitten visar hur du gör för att använda enhetsgrupper och enheter: Enhetsikoner och enhetsvisningar på sidan 16 Primär åtgärd på sidan 18 Genvägsmenyer på sidan 18 Enhetsegenskaper på sidan 18 Ändra enhetsfönstervisningar på sidan 84 Mirasys NVR Användarvägledning 15

21 Enhetsikoner och enhetsvisningar Olika ikoner används för att indikera vilken typ av enhet det är. Dessutom har varje enhet i Navigeraren en enhetsvisning som du kan visa i arbetsområdet: Ikon Enhet Enhetsvisning Kamera En videovisning Ljudkanal Ett oscilloskop. Videoutgång Digital ingång Digital utgång Ljudkommunikat ionskanaler Textkanal En lista för val av kamera som visas på monitorn och en annan lista för att starta kamerarundturer på monitorn. En ikon som visar ingångens tillstånd. En ikon som du kan klicka på för att öppna eller stänga utgång. En bild av en telefon med animering och en knapp för att öppna kommunikationskanalen. En visning för textströmdata och texthändelser. OBS: Andra ikoner än de som visas i tabellen kan användas för enheterna. OBSERVERA: När ett larm uppstår visas enheten som har utlöst larmet i Navigeraren. För att visa en enhetsvisning, gör något av följande: Högerklicka på en enhet i Navigeraren och välj sedan Visning (eller Visning av realtid eller Visning av inspelat material). Dra en enhet från Navigeraren till arbetsområdet. Välj en enhet, klicka på knappen Visningsmeny längst ned i Navigeraren, och välj sedan Visning. Dubbelklicka på en enhet i Navigeraren. Det här fungerar bara om enhetens primära åtgärd är Realtidsvisning eller Uppspelning. Se Primär åtgärd på sidan 18. Mirasys NVR Användarvägledning 16

22 A B C För att öppna en enhetsvisning (B), kan du dra en enhet från Navigeraren (A) till arbetsområdet (C). För att visa alla enheter i en enhetsgrupp i samma enhetsfönster, gör något av följande: Dra enhetsgruppen till arbetsområdet. Högerklicka på en enhetsgruppsikon och välj sedan Visning av realtid. Välj enhetsgruppen, klicka på knappen Visningsmeny längst ned i Navigeraren, och välj Visning av realtid. För mer information om enhetsfönster, se Enhetsfönster på sidan 19. A B För att visa alla enheter i en enhetsgrupp i ett enhetsfönster (B), kan du dra enhetsgruppen (A) från Navigeraren till arbetsområdet. Mirasys NVR Användarvägledning 17

23 Enhetstillstånd Följande symboler visar en enhets tillstånd: Ikon Beskrivning Enheten är ansluten. Enheten används inte eller har inte laddats korrekt. Ingen signal. Ingen anslutning till inspelaren. Ansluter till inspelaren. OBSERVERA: När ett larm uppstår visas enheten som har utlöst larmet i profilträdet. Primär åtgärd Varje enhet har en primär åtgärd som du kan aktivera genom att dubbelklicka på enheten. Den primära åtgärden är specifik för enheten och kan ställas in eller ändras av systemadministratören. Följande primära åtgärder är tillgängliga: Realtidsvisning. Visar enheten i realtid. Detta alternativ är tillgängligt för alla enheter. Uppspelning. Visar uppspelningsvisning. Det här alternativet är tillgängligt för kameror, ljudkanaler och textkanaler. Ingen åtgärd. Systemet gör ingenting. Detta alternativ är tillgängligt för alla enheter. Slå på/av. Ändrar tillståndet för en digital utgång. Detta alternativ är tillgängligt för digitala utgångar. Puls. Systemet skickar en puls till en digital utgång. Detta alternativ är tillgängligt för digitala utgångar. Genvägsmenyer Du kan styra enheter med hjälp av kommandon som ligger i genvägsmenyer. För att visa en genvägsmeny: Högerklicka på en enhet i Navigeraren eller högerklicka på en enhetsvisning. Kommandona förklaras i de avsnitt som beskriver varje enhetstyp. Enhetsegenskaper Visa information om enheter, justera deras egenskaper och få tillgång till en del kommandon via fönstret Egenskaper. Du kan till exempel spela in och skriva ut bilder på fliken Klippbord i fönstret Egenskaper. Mirasys NVR Användarvägledning 18

24 För att visa fönstret Egenskaper, gör något av följande: Välj en enhet och klicka på knappen Egenskaper i verktygsfältet. Högerklicka på en enhetsvisning och välj en av flikarna i fönstret Egenskaper, till exempel, Beskrivning eller Enhetsinformation. Högerklicka på en enhet i Navigeraren och välj en av flikarna i fönstret Egenskaper, till exempel, Beskrivning eller Enhetsinformation. När fönstret Egenskaper visas ändras innehållet i enlighet med den valda enheten. Olika enheter har olika flikar i fönstret Egenskaper. För mer information om flikarna, se de avsnitt som beskriver varje enhetstyp. OBSERVERA: Du kan docka fönstret Egenskaper genom att dra det till vänster eller höger sida av skärmen. Enhetsfönster Du kan visa mer än en enhetsvisning i ett enhetsfönster. Enhetsvisningarna kan vara från olika enheter, till exempel videovisningar och digitala utgångsvisningar. Vidare kan visningarna vara från olika enhetsgrupper. Men de kan inte vara från olika profiler. Högsta antal enhetsvisningar i ett enhetsfönster i realtidsläge är 16 och vid uppspelning 8. Det högsta antalet totalt för visningar i arbetsområdet är 50. För mer information om hur du anpassar ett enhetsfönster, se Ändra enhetsfönstervisningar på sidan 84. Ett enhetsfönster med två videovisningar, en digital utgångsvisning och en ljudvisning. Anpassa enhetsfönstrena Se Ändra enhetsfönstervisningar på sidan 84 för information om hur du anpassar enhetsfönstrena. Mirasys NVR Användarvägledning 19

25 Kartverktyg För att ge lättare åtkomst till kameror och andra enheter kan systemet innehålla kartor och våningsöversikter. Kartor och våningsöversikter ger en visuell översikt över en plats som visar var kameror, I/O-enheter och mikrofoner finns placerade. Du kan också dubbelklicka på enhetsikonen för att få tillgång till enheterna, till exempel för att öppna videovisningar. När ett larm uppstår visas enheten som har utlöst larmet på kartan. Systemadministratörer kan lägga till kartor i System Manager. Kartverktyg. Du kan få tillgång till enheterna genom att klicka på ikonerna. För att visa eller dölja Kartverktyget: Klicka på knappen Visa kartor i verktygsfältet. De här avsnitten visar hur du gör för att använda Kartverktyget: Synkronisera Navigeraren och Kartverktyget på sidan 20 Navigering genom kartor på sidan 21 Använda enheter på kartor på sidan 21 Synkronisera Navigeraren och Kartverktyget Som standard är Navigeraren och Kartverktyget synkroniserade. Detta innebär att om du klickar på en enhet eller en enhetsgrupp i navigeraren så visas motsvarande karta automatiskt i kartverktyget. För att aktivera eller avaktivera synkroniseringen: 1 Klicka på Användare och sedan på Inställningar för kartverktyg. 2 Välj ett av de här tre alternativen: Synkronisera inte. Välj det här alternativet för att avaktivera synkronisering. För att visa en karta när synkroniseringen är avstängd kan du högerklicka på en enhet i Navigeraren och välja Visa på karta. För att visa en enhet i Navigeraren, högerklicka på enhetsikonen på kartan och välj Visa i Navigeraren. Endast aktiva enhetsgrupper Om du klickar på en enhetsgrupp i Navigeraren visas motsvarande karta. Men om du klickar på en enhet i en annan grupp än den aktuella så öppnas inte motsvarande karta. Mirasys NVR Användarvägledning 20

26 Aktiva enheter och enhetsgrupper. Det här är standardinställningen. Om du klickar på en enhetsgrupp eller en enhet i Navigeraren visas motsvarande karta. Dessutom visas den valda enheten på kartan. På samma sätt kan du klicka på en enhetsgrupp på en karta för att visa samma enhet eller enhetsgrupp i Navigeraren. OBS: Kartverktyget måste öppnas i arbetsområdet för att synkroniseringen ska fungera. Navigering genom kartor. A B C Använda enheter på kartor Kartverktyg. A. Aktuell kartnivå B. Klicka för att visa en annan karta C. Klicka på pilenupp för att flytta till en högre nivå D. Dubbelklicka på en gruppikon för att flytta till en karta på en lägre nivå För att flytta till en karta på lägre nivå, gör något av följande: Välj kanal nivå från listan Nivå. Dubbelklicka på en enhetsgruppikon på kartan. För att flytta till en karta på en högre nivå, gör något av följande: Välj kanal nivå från listan Nivå. Klicka på pilen Upp. En karta ger tillgång till samma funktioner som Navigeraren. Till exempel, dubbelklicka på en kameraikon om du vill se realtidsvideo från den (standardinställning). Genom att högerklicka på en enhet kan du se vilka funktioner som är tillgängliga. För mer information, se följande avsnitt: Kameror på sidan 23 Ljud på sidan 35 Videoutgångar på sidan 38 Digitala utgångar på sidan 42 D Mirasys NVR Användarvägledning 21

27 Digitala ingångar på sidan 45 Ljudkommunikation på sidan 47 Textkanaler på sidan 49 Mirasys NVR Användarvägledning 22

28 Kameror De här avsnitten beskriver hur du styr kameror: Om kameror på sidan 23 Kameraikoner på sidan 23 Visa realtidsvideo. på sidan 23 Övervaka lokal video på sidan 24 Spela upp videosekvenser på sidan 25 Kamerameny på sidan 25 Kameraegenskaper på sidan 26 Kamerarundturer på sidan 28 Domkameror på sidan 29 Om kameror Det finns två typer av kameror: Fasta kameror Domkameror Du kan styra kameror på nedanstående sätt om du har användarrättigheter: Visa realtidsvideo. Spela upp inspelad video. Exportera bilder och videoklipp. Styra domkameror Dessutom, om Workstation används lokalt kan du använda samma dator som inspelaren finns på för att övervaka video direkt från lokala kameror. För mer information, se Övervaka lokal video på sidan 24. Kameraikoner De här ikonerna identifierar kameror i Navigeraren och på kartor: Visa realtidsvideo. Systemadministratörer kan välja ikonerna i System Manager. För att övervaka realtidsvideo från en kamera, gör något av följande: Dra kameran från fliken Navigeraren till arbetsområdet. Högerklicka på kameran och välj Visning av realtid från menyn. Välj kameran, klicka på knappen Visningsmeny längst ned i Navigeraren, och välj Visning av realtid. Vidare, om realtidsvideo har konfigurerats som primär åtgärd för kameran kan du även dubbelklicka på kameran i Navigeraren eller på en karta för att visa realtidsvideo. En liten symbol i det övre högre hörnet på videovisningen visar vad kameran gör just nu. För mer information om symbolerna, se Visad enhetsinformation på sidan 27. Mirasys NVR Användarvägledning 23

29 Övervaka lokal video För att övervaka realtidsvideo från flera kameror: Högerklicka på en enhetsgruppsikon och välj Visning av realtid. Det här öppnar ett enhetsfönster som innehåller ett realtidsfönster för alla kameror i enhetsgruppen. Se även Enhetsfönster på sidan 19. OBS: Om gruppen innehåller fler än 16 enheter visas endast de första 16. Lokal övervakning innebär att video strömmas direkt från inspelningskortet till visningsadaptern. Detta är endast tillgängligt om Workstation-programmet och inspelaren finns på samma dator. Dessutom måste kamerorna finnas i din profil och du måste har rätt att övervaka lokal video från dem. Lokal övervakning finns inte på NVR i Mirasys N-serien. Till skillnad från vanlig realtidsvisning leder inte lokal övervakning till processorbelastning för inseplaren. Därför ska lokal övervakning användas istället för realtidsvisning när det är möjligt. För att övervaka video från lokala kameror, gör något av följande: Gå till menyraden och klicka på Windows och välj Lokala kameror. Gå till verktygsfältet och klicka på knappen Lokala kameror. B A C D E G F Lokal övervakning. A. Knapparna Minimera, Maximera och Stäng B. Visar larmlistan C. Klicka för att dölja kontrollpanelen D. Klicka på en av de här knapparna för att ändra hur många videovisningar som visas E. Tillgängliga kameror F. Kontrollpanel G. Bildområde Mirasys NVR Användarvägledning 24

30 Spela upp videosekvenser För att ändra hur många videovisningar som visas: Klicka på en av skärmformatknapparna (D). För att välja kameror: Dra kameran från kameralistan på höger sida till bildområdet. För att ändra ordning på kamerorna: Dra en kamera till en ny plats i bildområdet. För att maximera kameravisningens storlek, gör något av följande: Dubbelklicka på den lokala visningens namnlist. Klicka på knappen Maximera i det övre högra hörnet av den lokala visningens namnlist. För att maximera visningen från en enskild kamera: När du visar flera lokala kameror kan du dubbelklicka på en enskild kameravisning för att se visningen från den kameran i enhetsfönstret. Du kan återställa originallayout genom att dubbelklicka på kameravisningen. För att spela upp video från en kamera, gör något av följande: Högerklicka på en kamera i Navigeraren eller på en karta och välj sedan Visning av inspelat material. Högerklicka på en kameravisning och välj Visning av inspelat material. Välj en kamera från Navigeraren, klicka på Visningsmeny längst ned i Navigeraren och välj sedan Visning av inspelat material. Uppspelning av inspelat material beskrivs närmare i Spela upp på sidan 51. Kamerameny Använd kameramenyn för att få tillgång till kamerans egenskaper och funktioner, till exempel för att spela upp inspelad video. Olika alternativ är tillgängliga i uppspelnings- och realtidsläge. Dessutom är en del alternativ bara tillgängliga om kameravisningen är öppen. För att visa kameramenyn, gör något av följande: Högerklicka på en videovisning. Högerklicka på en kamera i Navigeraren eller på en karta. Välj kameran från Navigeraren och klicka på Visningsmeny i det nedre högra hörnet av Navigeraren. Kameramenyn kan innehålla följande kommandon: Flytta bort. Flyttar videovisning från ett enhetsfönster till ett eget enhetsfönster. Detta kommando visas bara om det finns mer än en enhetsvisning i ett enhetsfönster. Stäng. Stänger videovisningen. Domstyrning. Aktiverar domstyrning. Det här kommandot är tillgängligt endast för de domkameror som stöds och som har installerats och konfigurerats korrekt. Beskrivning. Visar fliken Beskrivning i fönstret Egenskaper. Visad enhetsinformation. Visar fliken Visad enhetsinformation i fönstret Egenskaper där du kan välja vilka data som ska visas i videovisningen. Uppdateringshastighet. Visar fliken Uppdatera i fönstret Egenskaper där du kan välja uppdateringsintervall för videovisningen. Mirasys NVR Användarvägledning 25

31 Kameraegenskaper Domegenskaper. Visar fliken Domstyrning i fönstret Egenskaper där du kan starta den förinställda kamerarundturen och välja förinställda positioner. Du kan också få tillgång till inställningar för kamerarundturer från fliken. Det här kommandot är bara tillgängligt för domkameror och bara i realtidsläge. Spela in. Öppnar fliken Klippbord i fönstret Egenskaper där du kan spela in, exportera och skriva ut bilder. Referensbild. Visar en bild du kan jämföra med aktuell visning. Genom att jämföra visningar kan du till exempel se till att kameran pekas i rätt riktning. Bildverktyg. Visar bildverktyg. Med bildverktygen kan du förbättra bilder, till exempel genom att justera ljusstyrka eller kontrast. Visning av inspelat material. Öppnar en uppspelningsvisning från samma kamera. Det här kommandot är bara tillgängligt i realtidsläge. Visning av realtid Öppnar en visning i realtid från samma kamera. Det här kommandot är bara tillgängligt i uppspelningsläge och om realtidsvisningen inte redan är aktiv. Visa på karta. Visar var kameran finns på en karta. Det här kommandot visas i Navigeraren. Visa i Navigeraren. Visar var kameran finns i Navigeraren. Det här kommandot visas i Kartverktyget. Aktivitetssökning. Visar verktyget Aktivitetssökning. Det här kommandot är bara tillgängligt i uppspelningsläge. Rörelsesökning. Visar verktyget Rörelsesökning. Det här kommandot är bara tillgängligt i uppspelningsläge. Lägg till i Bokmärken. Lägger till bilden eller ljudexemplet i listan Bokmärken. Det här kommandot är bara tillgängligt i uppspelningsläge. Kamerarundtur. Startar en kamerarundtur där video visas i följd från varje kamera som hör till samma enhetsgrupp. Detta kommando visas bara om det finns mer än en video i ett enhetsfönster. Kameraegenskaper visas i fönstret Egenskaper. En del av flikarna i fönstret Egenskaper visas bara om enhetsvisningen visas i arbetsområdet just då. Domkameror har ytterligare en flik för Domstyrning. För mer information om hur du öppnar fönstret Egenskaper, se Enhetsegenskaper på sidan 18. Fönstret Kameraegenskaper Fönstret Egenskaper kan ha följande flikar: Mirasys NVR Användarvägledning 26

32 Beskrivning Fliken beskrivning innehåller en allmän beskrivning av kameran och en administrativ beskrivning som bara visas för systemadministratörer. Systemadministratörer kan lägga till kartor i System Manager. Visad enhetsinformation Från den här fliken kan du välja vilka data som ska visas i videovisningen. Följande data är tillgängliga: Namn. Kamerans namn visas. Grupp. Enhetsgruppens namn visas. Status. Kamerans status visas genom en liten symbol i det övre högra hörnet av videovisningen: Symbol (ingen symbol) Beskrivning Realtid Spela upp Spela in Spela upp larm Kamerarundtur körs Domkamera Tid Videons tid. Datum. Videons datum. Bilduppdateringshastighet Från den här fliken kan du välja hur ofta videovisningen ska uppdateras. Uppdatera endast vid rörelse. Välj det här alternativet för att uppdatera visningen av realtidsvideo endast när rörelse detekteras. Uppdateringsintervall. Välj det här alternativet för att uppdatera realtidsvisningen med jämna intervall även om ingen rörelse detekteras. Ställ också in uppdateringshastigheten. Till exempel, om du ställer in intervallet på 4s uppdateras videovisningen var fjärde sekund så länge ingen rörelse detekteras. Om rörelse detekteras uppdateras realtidsvisningen automatiskt. Mirasys NVR Användarvägledning 27

33 Klippbord Du kan uppdatera bilden som visas på den här fliken genom att klicka på knappen Spara stillbild. Du kan sedan spara eller skriva ut bilden genom att klicka på Spara eller på Skriva ut. A B C D Klippbordet i fönstret Egenskaper. A. Spela in B. Inspelad bild C. Spara D. Skriv ut. Kamerarundturer Referensbild För att se till att kameran visar och spelar in rätt bilder kan du jämföra videovisningen mot en referensbild som visas på den här fliken. Du kan till exempel se till att kameran riktas åt rätt håll. I en kamerarundtur visas video från alla kameror som hör till samma enhetsgrupp i följd. Du kan även starta en kamerarundtur från ett konfigurerat enhetsfönster. A E D C B Fönster för kamerarundtur. A. Symbolen för kamerarundtur visar att en tur körs B. Knappar för manuell styrning av rundturen C. Återstående tid, i sekunder, som den här kameran visas D. Tid som varje kameravisning visas, i sekunder (tidsfördröjning) E. Skjutreglage för att ändra tidsfördröjning För att starta en kamerarundtur, gör något av följande: Högerklicka på en enhetsgruppsikon i Navigeraren och välj Kamerarundtur. Mirasys NVR Användarvägledning 28

34 Högerklicka på en kameravisning i realtidsläge och välj Kamerarundtur. Detta kommando visas bara om det finns mer än en kameravisning i samma enhetsfönster. Om enhetsfönstret innehåller andra typer av enheter, utöver kameror, visas bara kamerorna i en kamerarundtursvisning. De andra enheterna visas i sina egna visningar. För att styra en kamerarundtur: I kamerarundtursläge har fönstret tre knappar och ett skjutreglage som du kan använda för att styra rundturen manuellt. Knapp Beskrivning Föregående kamera Pausar eller fortsätter rundturen Nästa kamera Ställer in fördröjningstid För att avbryta en kamerarundtur: Högerklicka på kamerarundtursvisningen och klicka på Kamerarundtur för att ta bort markeringen. Domkameror Domkameror (PTZ-kameror) visas med domkameraikonen i Navigeraren eller på en karta. För att aktivera domkamerastyrning, gör något av följande: Högerklicka på domkameran i Navigeraren eller på en karta och välj Domstyrning från menyn. Klicka på domkamerasymbolen i det över högra hörnet av kameravisningen. Högerklicka på en videovisning och välj Domstyrning från menyn. När domstyrning är aktiv visas förinställda domkontroller för zoom, iris och fokus i visningen. Tänk på att i den del installationer kan domkamerakontrollerna ha en inställd period för att släppa upp kontrollen. I så fall släpps domkamerakontrollerna upp om de är inaktiva i mer än en viss angiven tid. Om kamerakontrollerna släpps up måste de aktiveras igen för att styra kameran. OBSERVERA: Om domkamerakontrollerna har en inställd period för att släppa kontrollerna finns det en timer som visar återstående tid innan detta sker i det övre högra hörnet av kameravisningen när domkamerakontrollerna har varit inaktiva under en tid. Mirasys NVR Användarvägledning 29

35 A A. Domkamerasymbol B. Förinställda zoom-, iris- och fokuskontroller B Domstyrningsfunktionerna beskrivs i de här avsnitten: Zoom, iris och fokus på sidan 30 Flytta domkameror på sidan 31 Förinställda positioner och rundturer på sidan 31 Zoom, iris och fokus När domstyrning är aktiv visas zoom-, iris- och fokuskontrollerna i videovisningen. För att använda zoom: För att zooma in, klicka och håll. För att zooma ut, klicka och håll. Eller: Zooma in och ut med hjälp av musens rullningshjul. För att justera ljusstyrka (iris): För att göra bilden ljusare, klicka och håll. För att göra bilden mörkare, klicka och håll. För att justera skärpan (fokus): För att ge skärpa långt bort, klicka och håll. För att ge skärpa nära, klicka och håll. Mirasys NVR Användarvägledning 30

36 Flytta domkameror För att flytta kameran: Klicka på videovisningen och kameran flyttas. Det gamla sättet att flytta kameror (klicka på en videovisning och hålla musknappen nedtryckt) fungerar för kameravisningens yttre kanter. En ny avzoomningsknapp finns nu för domstyrningen. Med hjälp av den här kameran kan kameran förflyttas till det lägsta zoomen. Valfria mekanismer En del nya domkameror stödjer en ny intuitiv styrningsmekanism. Om kameran stödjer centreringsklick kan du klicka på vilken del av bilden som helst för att centrera kameran på den punkten. Om kameran stödjer områdeszoom kan du dra en ruta över en del av kameravisningen och på så sätt automatiskt zooma in på det området med kameran. Förinställda positioner och rundturer Du kan spara domkamerapositioner för att det ska vara lätt att komma åt dem och även skapa domkamerarundturer där kameran flyttar automatiskt från en position till en annan. Domkamerapositioner kan skapas, redigeras, tas bort och visas i fliken Domstyrning i fönstret Egenskaper. Dessutom kan de här positionerna och rundturerna visas direkt med hjälp av domkontrollerna, som beskivs nedan. Öppna fliken Domstyrning För att visa fliken Domstyrning, gör något av följande: Högerklicka på domkameran i Navigeraren och välj Domegenskaper. Högerklicka på domkameravisningen och välj Domegenskaper. OBS: Domkamerastyrning måste vara aktiverad. För mer information om fönstret Egenskaper, se Enhetsegenskaper på sidan 18. A B C D E Fliken Domstyrning i fönstret Egenskaper. A. Kamerarundturer B. Knappar för att styra kamerarundturer C. Förinställda positioner D. Knappar för att lägga till och ta bort förinställda positioner E. Redigera kamerarundturer Mirasys NVR Användarvägledning 31

37 Flytta domkameran till en förinställd position. För att flytta en kamera till en förinställd position, gör något av följande: Högerklicka på domkameran i Navigeraren, peka på Välja position och välj den position du vill flytta kameran till. På fliken Domstyrning i fönstret Egenskaper väljer du position från listan Sparade positioner. Aktivera domkamerastyrning. Klicka på kameraikonen på den nedre högra sidan av kontrollverktygen och välj den position du vill flytta kameran till. Starta en kamerarundtur För att starta en kamerarundtur, gör något av följande: Högerklicka på domkameran i Navigeraren, peka på Kör rundtur och klicka sedan på den rundtur du vill starta. På fliken Domstyrning i fönstret Egenskaper, välj rundturen från menyn Kamerarundturer och klicka på Starta/Stanna rundtur. Aktivera domkamerastyrning. Klicka på kameraikonen på den nedre högra sidan av kontrollverktygen och välj den position du vill flytta kameran till. OBSERVERA: På fliken Domstyrning i fönstret Egenskaper visas den aktuella positionen alltid i listan Förinställda positioner när en rundtur körs. Med knapparna Nästa och Föregående kan du flytta manuellt till nästa eller föregående position utan att avbryta rundturen. För avbryta en rundtur: För att avbryta en kamerarundtur, gör något av följande: Om du har startat rundturen från fliken Domstyrning kan du avbryta den genom att släppa upp knappen Starta/Stanna rundtur. Om du har startat rundturen genom att välja den i ett kamerastyrningsverktyg eller från Navigerarens fönster eller ett kartverktyg kan du avbryta rundturen genom att vrida kameran manuellt eller välja en förinställd position från listan Förinställningar. Lägga till och ta bort förinställda positioner OBS: Du måste aktivera domstyrning innan du kan lägga till eller ta bort positioner. För att lägga till en förinställd position: 1 Vrid kameran till den position du vill spara. Du kan också ställa in zoom, fokus och iris. 2 I fliken Domstyrning i fönstret Egenskaper klicka på knappen Lägga till förinställd position nedanför menyn Sparade positioner och välj Spara position från menyn. 3 Skriv in ett namn för positionen och klicka på OK. För att ta bort en förinställd position: 1 På fliken Domstyrning i fönstret Egenskaper väljer du den position du vill ta bort. 2 Klicka på knappen Ta bort vid menyn Förinställningar och välj Ta bort position. 3 Klicka på OK. Mirasys NVR Användarvägledning 32

38 Lägga till och ta bort kamerarundturer OBS: Du måste aktivera domstyrning innan du kan lägga till eller ta bort kamerarundturer. För att lägga till en kamerarundtur: 1 På fliken Domstyrning i fönstret Egenskaper klicka på Redigera kamerarundturer. 2 Klicka på knappen Lägg till kamerarundtur bredvid listan Kamerarundturer. 3 Skriv in ett namn för rundturen och klicka på OK. 4 Gå till listan Förinställda positioner, välj vilken position du vill lägga till i rundturer och klicka sedan på Lägg till. TIPS: För att välja fler än en kamera, håll SHIFT-tangenten nedtryckt och klicka på den första och sista kameran av dem du vill välja. För att lägga till en kamera till ett urval, eller ta bort en, håll CTRL-tangenten nedtryckt och klicka på den kamera du vill lägga till eller ta bort. OBSERVERA: För att ändra ordning på förinställningarna, dra en av dem till en ny position. För att ta bort en förinställd position från rundturen, markera positionen och klicka på Ta bort. 5 I listan Rundturspositioner klicka på den position du har lagt till och ställ sedan in tiden kameran kommer vara i den positionen (Fördröjning) och hastighet för kamerans rörelse till nästa position (Rörelsetid). 6 Klicka på OK för att spara rundturen. OBSERVERA: När förinställda positioner sparas på inspelaren begränsas inte deras antal. Men i en del kameramodeller sparas de förinställda positionerna på kameran och då kan man vanligtvis bara spara ett begränsat antal. Rundturer sparas alltid på inspelaren och deras antal är inte begränsat. För mer information om begränsningar, se dokumentet plugin.pdf. För att ta bort en rundtur: 1 Gå till Redigera kamerarundturer och välj den rundtur du vill ta bort. 2 Klicka på Ta bort rundtur. 3 Klicka på OK. Hemposition Du kan välja en förinställd position eller en kamerarundtur som ska utgöra hemposition för en domkamera. Om kameran inte används på en viss tid flyttas den automatiskt till sin hemposition. För att ställa in en hemposition: 1 I Redigera kamerarundturer, väljer du den förinställda positionen eller kamerarundturen som du vill ställa in som hemposition. 2 Ställ in den tid som ska gå innan kameran flyttas till hempositionen. 3 För att kameran ska ställas i hemposition från en förinställd position, markera kryssrutan Ställ i hemposition från en förinställd position. 4 För att tvinga kameran till utgångsläget efter den inställda tiden, även om en rundtur körs, välj Flytta till utgångsläget från en pågående kamerarundtur. 5 Klicka på OK. Mirasys NVR Användarvägledning 33

39 Larmfunktioner En domkamera kan flyttas till en förinställd position eller starta en förprogrammerad domkamerarundtur när ett larm uppstår. Systemadministratörer kan ställa in den här larmfunktionen i System Manager. Kamerareservation Endast en användare i taget kan kontrollera en kupolkamera. Men du kan ta över styrningen av en domkamera från en annan användare om du har rättighet att göra detta. Mirasys NVR Användarvägledning 34

40 Ljud Ljudkanalikoner Varje inspelare i DVMS-systemet kan ha ett visst antal ljudkanaler. Du kan lyssna på ljud i realtid och inspelat ljud om du har behörighet att göra detta. De här avsnitten visar hur du gör för att använda audiokanaler: Ljudkanalikoner på sidan 35 Öppna audiokanaler på sidan 35 Öppna audiokanaler på sidan 35 Ljudvisning på sidan 35 Ljuduppspelning på sidan 36 Ljudsökning på sidan 36 Ljudegenskaper på sidan 36 De här ikonerna identifierar ljudkanaler i Navigeraren: Öppna audiokanaler Systemadministratörer kan lägga till beskrivningar i System Manager. För att öppna en audiokanal, gör något av följande: Dra kanalen från Navigeraren till arbetsområdet. Högerklicka på en kanal i Navigeraren och välj sedan Visning av realtid. Välj en kanal från navigeraren, klicka på Visningsmeny längst ned i navigeraren och välj sedan Visning av realtid. Se även Enhetsfönster på sidan 19. Ljudvisning En audiovisning har följande delar: Namn, datum, tid, status: Som i kameravisningen. Oscilloskop: Visualiserar audiosignalernas frekvenser. Ta bort ljud: Klicka för att ta bort ljudet och klicka igen (släpp upp knappen) för att lyssna på ljudet. Mirasys NVR Användarvägledning 35

41 Volym: Justera nivåerna för ljudutgång. A B C E D Ljudvisning. A. Datum, tid och namn på kanalen B. Statussymbol. I det här exemplet visar symbolen att systemet just nu spelar in Ljud C. Oscilloskop D. Volym E. Ta bort ljud Ljuduppspelning Ljudsökning Ljudegenskaper Du kan styra en ljudvisning på samma sätt som andra enhetsvisningar. För mer information, se Använda enhetsgrupper och enheter på sidan 15. Du kan bara spela upp inspelat ljud framåt och på normal hastighet. I snabbuppspelning spelas inte ljud upp men den aktuella positionen visas i diagrammet. För att spela upp inspelat ljud, gör något av följande: Högerklicka på en ljudkanal i Navigeraren eller på en karta och välj sedan Visning av inspelat material. Högerklicka på en ljudvisning och välj Visning av inspelat material. Välj en ljudkanal från Navigeraren, klicka på Visningsmeny längst ned i Navigeraren och välj sedan Visning av inspelat material. För att granska inspelad audio klicka på knappen Aktivitetssökning på uppspelningspanelen. För mer information, se Aktivitetssökning på sidan 56. Ljudkanalerna har följande flikar i fönstret Egenskaper: Beskrivning: Innehåller en beskrivning av ljudkanalen. Visad enhetsinformation:från den här fliken kan du välja vilka data som ska visas i ljudvisningen. Uppdateringshastighet: Från den här fliken kan du välja om en kanal ska uppdateras kontinuerligt eller bara när systemet detekterar ljud. För att visa fönstret Egenskaper, gör något av följande: Kontrollera att ljudkanalvisningen visas i arbetsområdet och klicka sedan på Visa/Dölj egenskaper i verktygsfältet. Mirasys NVR Användarvägledning 36

42 Högerklicka på ljudkanalvisningen och välj en av flikarna i fönstret Egenskaper (Beskrivning, Enhetsinformation eller Uppdateringshastighet). Mirasys NVR Användarvägledning 37

43 Videoutgångar Du kan visa video på monitorer som har anslutits till videoutgångar på inspelaren. Videoutgångar finns inte på NVR i Mirasys N-serien. De här avsnitten visar hur du gör för att styra utgångarna: Välja kameror på sidan 38 Köra kamerarundturer på sidan 38 Videoutgångsvisning på sidan 38 Videoutgång, egenskaper på sidan 39 Ändra och lägga till kamerarundturer för monitorer på sidan 40 Välja kameror Köra kamerarundturer Videoutgångsvisning För att välja kameran som visas på en monitor, gör något av följande: Högerklicka på videoutgången (monitorn) i Navigeraren eller på en karta, peka på Välj kamera och välj den kamera du vill visa på monitorn. Öppna videoutgångsvisningen, till exempel genom att dra videoutgången (monitorn) till arbetsområdet. Gå sedan till kameralistan och klicka på den kamera du vill visa. För att starta en kamerarundtur, gör något av följande: Högerklicka på videoutgången (monitorn) i Navigeraren eller på en karta, peka på Kör rundtur och välj den rundtur du vill köra på monitorn. Öppna videoutgångsvisningen, till exempel genom att dra videoutgången (monitorn) till arbetsområdet. Gå sedan till Kamerarundturer och välj den rundtur du vill starta. Klicka därefter på Spela. Använd videoutgångsvisningen för att välja den kamera du vill visa på en monitor och för att styra kamerarundturer (kamerasekvenser). A B C En videoutgångsvisning. A. Sparade kamerarundturer B. Startar den valda kamerarundturen C. Visar vald kamera på monitorn. För att visa monitorvisningen, gör något av följande: Dra monitorn från Navigeraren till arbetsområdet. Högerklicka på en monitor i navigeraren och välj sedan Visning. Mirasys NVR Användarvägledning 38

44 Videoutgång, egenskaper Välj en monitor från Navigeraren, klicka på Visningsmeny längst ned inavigeraren och välj sedan Visning. För att välja kamera som visas på monitorn: Högerklicka på videoutgången i Navigeraren eller på en karta, peka på Välj kamera och välj sedan en kamera från listan. Välj kameran från kameralistan i videoutgångsvisningen. För att starta en kamerarundtur, gör något av följande: Högerklicka på videoutgången i Navigeraren eller på en karta, peka på Kör rundtur och välj sedan en rundtur från listan. Välj rundturen från listan Kamerarundturer i videoutgångsvisningen och klicka på Spela. För att avbryta en kamerarundtur: Släpp upp knappen Spela. Om rundturen startas om så körs den från den första kameran. För att flytta till nästa eller föregående kamera manuellt: Klicka på Föregående kamera eller Nästa kamera. Observera att manuell styrning avbryter en pågående kamerarundtur. Fönstret Egenskaper innehåller följande två flikar för videoutgångar: Beskrivning. Innehåller en valfri beskrivning av utgång och eventuellt även en beskrivning som bara visas för systemadministratörer. Visad enhetsinformation. Från den här fliken kan du välja vilka data som ska visas i videoutgångsvisningen (monitornamn, datum, tid). För att visa fönstret Egenskaper, gör något av följande: Se till att videoutgångsvisningen visas i arbetsområdet och klicka sedan på Visa/Dölj egenskaper i verktygsfältet. Högerklicka på videoutgångsvisningen och välj en av flikarna i fönstret Egenskaper (Beskrivning eller Enhetsinformation). Mirasys NVR Användarvägledning 39

45 Ändra och lägga till kamerarundturer för monitorer Du kan ändra och lägga till kamerarundturer om du har rättighet att göra detta. A B C D E F Dialogrutan Redigera kamerarundturer. A. Tillgängliga kameror B. Lista över kamerarundturer C. Knappar för att lägga till, ändra och ta bort kamerarundturer D. Kameror som inkluderas i den valda kamerarundturen. Fördröjningstiden visas invid varje kamera. E. Tar bort den valda kameran från rundturen F. Ställer in fördröjningstid för den valda kameran. För att lägga till en kamerarundtur: 1 Högerklicka på en monitor i Navigeraren eller på en karta och välj Redigera kamerarundtur. Dialogrutan Redigera kamerarundturer visas. 2 Gör så här: a Klicka på knappen Lägg till kamerarundtur bredvid listan Kamerarundturer och skriv in ett namn för rundturen. b I det vänstra fönstret väljer du vilka kameror du vill lägga till i rundturen, klicka sedan på Lägg till. Alternativt kan du välja kameror och dra dem till det högra fönstret. TIPS: För att välja fler än en kamera, håll SHIFT-tangenten nedtryckt och klicka på den första och sista kameran av dem du vill välja. För att lägga till en kamera till ett urval, eller ta bort en, håll CTRL-tangenten nedtryckt och klicka på den kamera du vill lägga till eller ta bort. c För att ändra ordning på kamerorna, dra en kamera till en ny position. d För att ta bort en kamera från rundturen, markera kameran och klicka på knappen Ta bort. e För att ändra en kameras tidsfördröjning, markera kameran och dra sedan i skjutreglaget nedanför listan. 3 För att spara rundturen, klicka på knappen OK. För att ändra en kamerarundtur: Gå till rundturslistan och välj den rundtur du vill ändra. Du kan då ändra de här inställningarna: För att ändra namn på rundturen, klicka på Ändra rundtursnamn och skriv in ett nytt namn på rundturen. För att ändra ordning på kamerorna, dra en kamera till en ny position i listan. Mirasys NVR Användarvägledning 40

46 För att ta bort en kamera från rundturen, markera kameran och klicka på knappen Ta bort kamera. För att lägga till en kamera till rundturen, välj kameran i det vänstra fönstret och klicka på Lägg till. För att ta bort en kamerarundtur: 1 Gå till listan Kamerarundturer och välj den rundtur du vill ta bort. 2 Klicka på knappen Ta bort rundtur bredvid listan. 3 För att spara ändringarna, klicka på knappen OK. Mirasys NVR Användarvägledning 41

47 Digitala utgångar Ikoner för digitala utgångar De här avsnitten visar hur du ska använda digitala utgångar för att styra externa enheter, till exempel dörrar, grindar eller belysning: Ikoner för digitala utgångar på sidan 42 Digital utgångsvisning på sidan 42 Digital utgångsmeny på sidan 43 Digitala utgångsegenskaper på sidan 43 De här ikonerna identifierar utgångar i Navigeraren och på kartor: Digital utgångsvisning Den digitala utgångsvisningen visar en utgångs tillstånd (öppen/stängd). Du kan också styra utgångar från visningen. Två digitala utgångsvisningar. Den första utgången är öppen, den andra är stängd. Andra ikoner än de här kan finnas för digitala utgångar. För att visa den digitala utgångsvisningen, gör något av följande: Dra den digitala utgången från Navigeraren till arbetsområdet. Högerklicka på digital utgång i Navigeraren eller på en karta och välj Visning. Välj en digital utgång från Navigeraren, klicka på Visningsmeny längst ned inavigeraren och välj sedan Visning. Mirasys NVR Användarvägledning 42

48 För att byta namn på en digital utgång: Klicka på ikonen i den digitala utgångsvisningen. Utgångens status ändras eller så skickas en puls till utgången, beroende på vilket som är utgångens primära funktion. Den primära funktionen ställs in i System Manager. För att få tillgång till båda kommandona (Ändra tillstånd (Slå på/av) och Puls), öppna fönstret Egenskaper och klicka på fliken Utgångskontroll. För mer information om fliken, se Digitala utgångsegenskaper på sidan 43. Digitala utgångsvisningar i ett enhetsfönster. När du använder pulsfunktionen visas återstående tid för pulsen i visningen (som i den första visningen från vänster). Digital utgångsmeny Digitala utgångsegenskaper Den digitala utgångsmenyn innehåller följande kommandon: Visning. Visar den digitala utgångsvisning du kan använda för att styra utgången. Visa på karta. Visar var kameran finns på en karta. Det här kommandot visas i Navigeraren. Visa i Navigeraren. Visar var kameran finns i Navigeraren. Det här kommandot visas i Kartverktyget. Slå på/av. Det här kommandot ändrar utgångens tillstånd. Om utgången är stängd så öppnas den. Om den är öppen så stängs den. Utgången blir kvar i det ändrade tillståndet tills den ändras igen manuellt eller tills ett larm uppstår. Puls. Tillståndet ändras bara under en angiven tid och sedan återgår det till det tidigare tillståndet. Ange hur lång pulsen ska vara i fliken Digital utgång i fönstret Egenskaper. Beskrivning. Visar fliken Beskrivning i fönstret Egenskaper. Visad enhetsinformation. Visar fliken Enhetsinformation i fönstret Egenskaper där du kan välja vilka data som ska visas i den digitala utgångsvisningen. Utgångskontroll. Visar fliken Utgångskontroll i fönstret Egenskaper, där du kan styra utgången. För att visa menyn, gör något av följande: Högerklicka på den digitala utgången i Navigeraren eller på en karta. Välj den digitala utgången från Navigeraren och klicka på Visningsmeny i det nedre högra hörnet av Navigeraren. Högerklicka på den digitala utgångsvisningen. Digitala utgångar har följande flikar i fönstret Egenskaper : Mirasys NVR Användarvägledning 43

49 Beskrivning Fliken beskrivning innehåller en allmän beskrivning av den digitala utgången och en administrativ beskrivning som bara visas för systemadministratörer. Endast systemadministratörer kan lägga till beskrivningar i System Manager. Visad enhetsinformation Från den här fliken kan du välja vilka data som ska visas i visningen. Namn. Utgångens namn visas. Enhetsgrupp. Enhetsgruppens namn visas. Utgångskontroll. Fliken Utgångskontrollinnehåller följande kommandon: Ikon Namn. Beskrivning Slå på/av Puls Pulsvaraktighet Uppdatera Klicka för att ändra utgångens tillstånd. Klicka för att ändra en utgångs tillstånd bara för en kort stund. Dra i skjutreglaget för att ställa in pulsens varaktighet. Uppdaterar ikonen så att den visar utgångens aktuella status. För att visa fönstret Egenskaper, gör något av följande: Se till att den digitala utgångsvisningen visas i arbetsområdet och klicka sedan på Visa/Dölj egenskaper i verktygsfältet. Högerklicka på den digitala utgångsvisningen och välj en av flikarna i fönstret Egenskaper (Beskrivning eller Enhetsinformation). Mirasys NVR Användarvägledning 44

50 Digitala ingångar Ikoner för digitala ingångar. Externa enheter, till exempel dörr- eller fönstersensorer, kan anslutas till digitala ingångar i inspelaren. Ingångarnas tillstånd visas med ikoner i Workstation. Det finns två tillstånd: inaktiv och aktiv. Ikonerna väljs av systemadministratören. De här avsnitten visar hur man ska övervaka digitala ingångar: Ikoner för digitala ingångar. på sidan 45 Digital ingångsvisning på sidan 45 Digital ingångsmeny på sidan 46 Digitala ingångsegenskaper på sidan 46 De här ikonerna identifierar ingångar i Navigeraren och på kartor: Ikoner för digitala ingångar. Digital ingångsvisning Den digitala ingångsvisningen visar tillstånd för en digital ingång, inaktiv eller aktiv. För att visa den digitala ingångsvisningen, gör något av följande: Dra den digitala ingången från Navigeraren till arbetsområdet. Högerklicka på digital ingång i Navigeraren eller på en karta och välj sedan Visning. Mirasys NVR Användarvägledning 45

51 Digital ingångsmeny Digitala ingångsegenskaper Välj en digital ingång, klicka på knappen Visningsmeny längst ned i navigeraren och välj sedan Visning. För att uppdatera ikonen för den digitala ingången: Klicka på ikonen. Menyn innehåller följande kommandon: Beskrivning: Visar fliken Beskrivning i fönstret Egenskaper. Visad enhetsinformation: Visar fliken Enhetsinformation i fönstret Egenskaper där du kan välja vilka data som ska visas i den digitala utgångsvisningen. För att visa den digitala ingångsmenyn, gör något av följande: Högerklicka på en digital ingång i Navigeraren eller på en karta. Högerklicka på den digitala ingångsvisningen. Digitala ingångar har följande flikar i fönstret Egenskaper: Beskrivning Fliken beskrivning innehåller en allmän beskrivning av den digitala ingången och en administrativ beskrivning som bara visas för systemadministratörer. Endast systemadministratörer kan lägga till beskrivningar i System Manager. Visad enhetsinformation Från den här fliken kan du välja vilka data som ska visas i visningen. Namn. Ingångens namn visas. Enhetsgrupp. Enhetsgruppens namn visas. För att visa fönstret Egenskaper, gör något av följande: Se till att den digitala ingångsvisningen visas i arbetsområdet och klicka sedan på Visa/Dölj egenskaper i verktygsfältet. Högerklicka på den digitala ingångsvisningen och välj en av flikarna i fönstret Egenskaper (Beskrivning eller Enhetsinformation). Mirasys NVR Användarvägledning 46

52 Ljudkommunikation Audiokommunikationsikoner Varje inspelare har en ljudkommunikationskanal. Genom den här kanalen kan du prata med andra över ett nätverk. De här avsnitten visar hur du gör för att använda audiokommunikationskanalen: Audiokommunikationsikoner på sidan 47 Ljudkommunikationsvisning på sidan 47 Ljudkommunikationsmeny på sidan 48 Egenskaper för ljudkommunikation på sidan 48 Följande ikoner används i Navigeraren för att visa ljudkommunikationskanalens tillstånd: Ikon Beskrivning Kommunikationskanalen är stängd. Anropsknappen har tryckts in i andra änden. Kommunikationskanalen är öppen. Ljudkommunikationsvisning När någon trycker på en anropsknapp i den andra änden visas en animerad telefonikon på Navigeraren och i ljudkommunikationsvisningen. Dessutom ljuder en signal. Visningen av ljudkommunikation kan också visas automatiskt när anropsknappen aktiveras (om detta inte redan visas i arbetsområdet). Dessutom visas alla enhetsvisningar från samma enhetsgrupp i samma fönster. A B C En ljudkommunikationsvisning A. Audiokommunikationsknappen visar anslutningens status. Här är anslutningen stängd. B. Volym C. Indikatorn visar ljudnivån och timern visar hur länge anslutningen har varit öppen. För att öppna eller stänga ljudanslutningen: Klicka på knappen Öppna/Stäng anslutning i ljudkommunikationsvisningen. Mirasys NVR Användarvägledning 47

53 Ljudkommunikationsmeny Audiokommunikationsmenyn kan innehålla följande kommandon: Visning. Visar ljudkommunikationsvisningen. Anslut. Klicka här för att öppna ljudkommunikationskanalen. Beskrivning: Visar fliken Beskrivning i fönstret Egenskaper. Visad enhetsinformation: Visar fliken Enhetsinformation i fönstret Egenskaper där du kan välja vilka data som ska visas i ljudkommunikationsvisningen. För att visa ljudkommunikationsmenyn, gör något av följande: Högerklicka på ljudkommunikationsikonen i Navigeraren eller på en karta. Högerklicka på ljudkommunikationsvisningen. Egenskaper för ljudkommunikation En kommunikationskanal har följande flikar i fönstret Egenskaper: Beskrivning Fliken beskrivning innehåller en allmän beskrivning av kanalen och en administrativ beskrivning som bara visas för systemadministratörer. Systemadministratörer kan lägga till beskrivningar i System Manager. Enhetsinformation Från den här fliken kan du välja namn på kanalen som ska visas i visningen. Mirasys NVR Användarvägledning 48

54 Textkanaler Textkanalikoner Inspelarna kan ta emot textströmdata från enheter som kassaapparater eller bensinpumpar. Du kan visa textdata i realtid synkroniserat med video och ljuddata. Du kan dessutom söka efter inspelad textdata med hjälp av Aktivitetssökning eller Textsökning. För att kunna använda textdatakanaler måste man ha en programlicens som stödjer textkanaler och en inspelningsdrivrutin för textdata. Drivrutinen specificerar data som skickas från enheten till DVMS-systemet. De här avsnitten visar hur man gör för att använda textkanaler: Textkanalikoner på sidan 49 Textkanalvisning på sidan 49 Textkanalmeny på sidan 50 Textkanalegenskaper på sidan 50 Söka och spela upp textdata på sidan 50 De här ikonerna identifierar textkanaler i Navigeraren och på kartor: Textkanalvisning Den övre delen av textkanalvisningen visar datum och tid för den valda händelsen, namn på kanalen och plats och läge för textkanalvisningen (inspelning eller uppspelning). Nedanför finns huvudet, textdatalistan och den anpassade händelselistan. Textdatalistan visas alltid. Huvudet och den anpassade händelselistan är extra funktioner. A B C D Tre textkanalvisningar i ett enhetsfönster. A. Datum, tid och namn på kanalen B. Huvud C. Textdatalista D. Anpassad händelselista. Huvud. Huvudet visar identifikationsdata som specificeras av inspelningsdrivrutinen. Textdatalista. Den här listan visar icke specificerad textströmdata (texthändelser) och text som hör ihop med anpassade händelser. Data som visas specificeras av inspelningsdrivrutinen för textdata. Mirasys NVR Användarvägledning 49

55 Textkanalmeny Textkanalegenskaper Anpassad händelselista. Den här listan visar anpassade händelser som specificeras av inspelningsdrivrutinen för textdata. Anpassade händelser kan också visas i textdatalistan istället för i den anpassade händelselistan. För att visa en textkanalvisning i realtid, gör något av följande: Dra textkanalen från Navigeraren till arbetsområdet. Högerklicka på en textkanal i Navigeraren eller på en karta och välj sedan Visning. Välj textkanalen, klicka på knappen Visningsmeny längst ned i navigeraren och välj Visning av realtid. Textkanalmenyn kan innehålla följande kommandon: Flytta bort. Detta kommando visas bara om det finns mer än en enhetsvisning i ett enhetsfönster. Det flyttar vald textkanalsvisning till ett eget enhetsfönster. Beskrivning. Visar fliken Beskrivning i fönstret Egenskaper där systemadministratörer kan lägga till information om varje kanal. Visad enhetsinformation. Visar fliken Visad enhetsinformation i fönstret Egenskaper där du kan välja vilka identifikationsdata som ska visas i högst upp i textkanalvisningen. Aktivitetssökning. Visar ett grafiskt aktivitetssökverktyg som du kan använda för att leta rätt på inspelad textdata. Textsökning. Visar Textsökning-verktyget som du kan använda för att leta rätt på inspelad textdata. Visning av realtid. Visar en textkanalvisning i realtid. Visning av inspelat material. Visar en uppspelning från kanalen. För att visa textkanalmenyn, gör något av följande: Högerklicka på textkanalikonen i Navigeraren eller på en karta. Högerklicka på textkanalvisningen. En textkanal har följande flikar i fönstret Egenskaper: Beskrivning Fliken beskrivning innehåller en allmän beskrivning av kanalen och en administrativ beskrivning som bara visas för systemadministratörer. Systemadministratörer kan lägga till beskrivningar i System Manager. Visad enhetsinformation Söka och spela upp textdata Från den här fliken kan du välja vilka data som ska visas i textkanalvisningen (kanalens namn, gruppnamnet, kanalens status, datum och tid). Du kan söka och spela upp inspelad textströmdata. För att leta rätt på textdata med hjälp av ett stapeldiagram som visar mängden inspelad data, använd Aktivitetssökning. För mer information, se Aktivitetssökning på sidan 56. Du kan också leta rätt på textdata genom att ange vissa sökkriterier, till exempel en textsträng du vill söka efter. För mer information, se Textsökning på sidan 60 Mirasys NVR Användarvägledning 50

56 Spela upp Visa uppspelningsvisningen Spela upp flera visningar De här avsnitten beskriver hur du använder uppspelning: Visa uppspelningsvisningen på sidan 51 Spela upp flera visningar på sidan 51 Uppspelningskontroller på sidan 52 Video- och ljudautentisering på sidan 53 För information om hur du ska granska inspelade händelser, se Söka efter inspelad data på sidan 54. För att visa uppspelningsvisningen, gör något av följande: Högerklicka på en ljudkanal i Navigeraren eller på en karta och välj sedan Visning av inspelat material. Välj en kamera eller ljudkanal från Navigeraren, klicka på Visningsmeny längst ned på Navigeraren och välj sedan Visning av inspelat material från menyn. Högerklicka på en realtidsvideovisning och välj Visning av inspelat material. OBSERVERA: Om systemadministratören har konfigurerat uppspelning som primär åtgärd för kameran kan du också spela upp filer genom att dubbelklicka på kameraikonen eller genom att dra kameran till arbetsområdet. Vanligtvis får man dock en realtidsvisning om man dubbelklickar på kameran. Du kan spela upp synkroniserade data från upp till åtta kanaler. Kanalerna kan vara video, ljud eller textkanaler eller en kombination av dessa. För mer information om att använda enhetsfönstret, se Enhetsfönster på sidan 19. Spela upp flera visningar För att spela upp video från flera kanaler, gör något av följande: Högerklicka på en enhetsgruppikon i Navigeraren och välj Visning av inspelat material. Mirasys NVR Användarvägledning 51

57 Uppspelningskontroller Högerklicka på en kamera i Navigeraren eller högerklicka på en realtidsvideo och välj Visning av inspelat material. Dra sedan andra kameror till uppspelningsvisningen från Navigeraren eller från arbetsområdet. Uppspelningskontrollerna visas längst ned i uppspelningsfönstret. Använd kontrollerna för uppspelning, paus, bakåtspolning eller framåtspolning av inspelade data. Det finns fem hastigheter (1, 2, 4, 8, 16 ). A B C D E F Uppspelningsfönster A. Klicka på knappen Exportera för att spara en bild eller ett mediaklipp. Du kan även skriva ut bilderna. B. Visar föregående bild. C. Visar nästa bild. D. Starta eller pausar uppspelning. E. Med skjutreglaget för uppspelning kan du ändra riktning eller hastighet för uppspelningen. F. Klicka på Sök för att få tillgång till ett av det sökverktyg som du kan använda för att hitta inspelade data. För att spela framåt: Klicka på Spela. För att pausa uppspelning: Klicka på Spela igen. För att snabbspola framåt: Dra skjutreglaget till höger. Ju mer du drar skjutreglaget till höger, desto fortare spelas data upp. Hastigheten visas i en liten ruta invid skjutreglaget. För att snabbspola bakåt: Dra skjutreglaget till vänster. Ju mer du drar skjutreglaget till vänster, desto fortare spelas data upp. Hastigheten visas i en liten ruta invid skjutreglaget. För att flytta till nästa eller föregående bild: Klicka på Nästa eller Föregående. OBSERVERA: Om MPEG-4- eller WMC9-komprimering används visas föregående intraframe när du klickar på knappen Föregående. Mirasys NVR Användarvägledning 52

58 Video- och ljudautentisering Systemet upptäcker om bilder eller ljudexempel har infogats, tagits bort, ersatts eller ändrats. När ändrade video- eller audiofiler spelas upp visas meddelandet Data ej autentisk i rött på video- eller audiovisningen. Mirasys NVR Användarvägledning 53

59 Söka efter inspelad data Rörelsesökning De här avsnitten visar hur du gör för att hitta inspelade data: Rörelsesökning på sidan 54 Aktivitetssökning på sidan 56 Tidssökning på sidan 59 Textsökning på sidan 60 Bokmärken på sidan 62 Använd Rörelsesökning för att hitta bilder med rörelse i ett visst område av kamerabilden. För att visa Rörelsesökning, gör något av följande när du är i uppspelningsläge: Klicka på knappen Sök och välj Rörelsesökning. Högerklicka på videovisningen i uppspelningsläge och välj Rörelsesökning. För att visa Rörelsesökning, gör något av följande: Klicka på knappen Stäng i det övre högra hörnet av fönstret Rörelsesökning. Använda Rörelsesökning För att använda Rörelsesökning: 1 I fönstret Rörelsesökning, färglägg det område som intresserar dig med hjälp av pennverktyget eller något annat ritverktyg. Det valda området visas i rött. Se Ritverktyg på sidan Ställ in känslighet för rörelsedetektering och den mängd rörelse som krävs. Se Känslighetsnivå på sidan 55 och Mängd på sidan Ställ in start och sluttid för sökningen. Se Start- och sluttid på sidan Ställ in andra sökalternativ. Se Andra sökalternativ på sidan Klicka på knappen Sök. Förloppet visas tillsammans med listan Bokmärken. Bilderna som stämmer överens med sökvillkoren läggs till i listan. För mer information om Bokmärken, se Bokmärken på sidan Du kan avbryta sökningen genom att klicka på knappen Avbryt där förloppet visas. Systemet söker annars till slutet av alla inspelningar eller till en angiven punkt. 7 Sökresultat visas i listan Bokmärken. För att spela upp en händelse, välj bokmärket från listan och klicka på knappen Gå till bokmärke. Använd sedan uppspelningskontrollerna nedanför videovisningen för att spela upp video. Mirasys NVR Användarvägledning 54

60 Ritverktyg För att använda ritverktyg: Använd ritverktygen för att välja målområde i videovisningen. Systemet söker efter rörelse i de områden som har målats röda och ignorerar rörelser i områden som inte har färglagts. Verktyg Namn. Beskrivning Penna Radering Lasso Fyll i/rensa Invertera Verktygsst orlek Använd denna för att måla det område du vill granska. Välj pennstorlek genom att klicka på en verktygsstorlek (stor, mellan, liten) Använd detta för att ta bort områden du inte vill granska. Välj storlek på raderingsverktyget genom att klicka på en verktygsstorlek (stor, mellan, liten) Använd det här verktyget för att välja områden med hjälp av raka linjer. Om pennverktyget har valts gör det här verktyget att valda områden läggs till. Om raderingsverktyget har valts tar det här verktyget bort från det markerade området. Klicka på den bild där du vill börja markera. Klicka igen när du vill förankra linjen och byta riktning. För att slutföra markeringen, klicka på startpunkten. Området markeras eller avmarkeras. Om pennverktyget har valts så kan du genom att klicka på den här knappen markera hela bilden. Om raderingsverktyget har valts tar det här verktyget bort alla markeringar. Inverterar markerade och ej markerade områden. Det är ibland lättare att välja det område du inte vill granska och sedan invertera markeringen. Klicka på en av knapparna för att välja storlek på pennan eller raderingsverktyget (stor, mellan, liten). Känslighetsnivå Använd värdet Känslighet för att justera hur mycket pixelvärden måste ändras för att systemet ska tolka förändringen som rörelse. För att ställa in känslighet: Dra skjutreglaget till vänster för att minska känsligheten eller till höger för att öka känsligheten. Mängd Systemet letar bilder där det objekt som rör på sig är större än den minsta storleken och ignorerar alla objekt som är mindre. Men om det finns mer än ett objekt med rörelse så behandlar systemet dem som ett enda objekt. Mirasys NVR Användarvägledning 55

61 För att få exempel på hur den här inställningen kan användas, se mängd rörelse på sidan 96. För att ställa in mängden rörelse som krävs: Dra skjutreglaget till vänster för att minska hur mycket rörelse som krävs och till höger för att öka hur mycket rörelse som krävs. Start- och sluttid Standardinställt är att Rörelsesökning börjar från den tid som visas i uppspelningsvisningen. Den stannar vid slutet av inspelade bilder. Det går dock att ändra start och sluttid. För att ställa in starttid: På fliken Datum och tid nedanför skjutreglagen, gör något av följande: Aktivitetssökning För att starta sökningen från de äldsta filerna, välj Sök från start. För att välja startdatum och tid, avmarkera rutan Sök från start, klicka på knappen Ställ in starttid och välj sedan startdatum och tid. För att ställa in sluttid: 1 På fliken Datum och tid gör något av följande: För att avsluta sökning från de äldsta filerna, välj Sök till slutet. För att välja slutdatum och tid, avmarkera rutan Sök till slutet, klicka på knappen Ställ in sluttid och välj sedan slutdatum och tid. Andra sökalternativ För att ställa in andra sökalternativ: 1 Klicka på fliken Sökalternativ. 2 Välj eller rensa de här alternativen: Visa bilder som hittas i uppspelningsfönstret. När det här alternativet väljs visas bilder som hittas under sökningen i uppspelningsfönstret. Avbryt sökningen när den första bilden hittas. När detta väljs stannar sökningen när den första bilden hittas. Ta bort ej sparade bokmärken innan ny sökning startas. Om du markerar det här alternativet tas ej sparade bokmärken bort från bokmärkeslistan innan sökningen startas. Använd Aktivitetssökning för att snabbt hitta inspelade data. För att visa Aktivitetssökning, gör något av följande när du är i uppspelningsläge: Klicka på knappen Sök och välj Aktivitetssökning. Högerklicka på en video- eller ljudvisning och välj Aktivitetssökning. För att stänga Aktivitetssökning, gör något av följande: Klicka på knappen Stäng i det övre högra hörnet av fönstret Aktivitetssökning. De här avsnitten visar hur du gör för att använda Aktivitetssökning: Om Aktivitetssökning på sidan 57 Flytta i diagrammet på sidan 58 Mirasys NVR Användarvägledning 56

62 Använda Aktivitetssökning på sidan 59 Om Aktivitetssökning Fönstret Aktivitetssökning visar inspelad video som ett stapeldiagram. Den horisontella axeln visar tiden och den vertikala axeln visar mängd inspelad data. Genom att titta på höjden av staplarna kan du omedelbart se om det finns någon aktivitet i bilden. Detta kräver att inspelning baseras på rörelsedetektering eller ljuddetektering. Om video eller ljud spelas in kontinuerligt har alla staplar samma höjd. För att hitta händelser från kontinuerliga inspelningar försök använda Rörelsesökning. För mer information, se Rörelsesökning på sidan 54. A B C D E F G H I J K Diagrammet i Aktivitetssökning M L A. Tidflikar. Ändra tidsskalan genom att klicka på de här flikarna. B. Datum- och tiddisplay. Visar datum och tid för den aktiva tidpunkten. Inspelningen från den tiden visas i video- eller ljudvisningen. C. Tidssökning-knappen. Visar en kalender där du kan välja datum och tid du vill ska visas i diagrammet. För mer information om Tidssökning, se Tidssökning på sidan 59. D. Stäng. Stänger Aktivitetssökning. E. Alternativ. Visar en meny med de här alternativen: Mirasys NVR Användarvägledning 57

63 Tidsläge. När tidsläge väljs visas mängden inspelad data i tidsenheter, till exempel som 60 sekunder av inspelad data i vald minut. När tidsläge inte är markerat visas mängden inspelad video som antal bilder. Mängden ljud visas som antal ljudexempel. Mängden textdata visas som antalet texthändelser. Detaljerad visning > Visa detalj. Välj Visa detalj om du vill visa ett mindre diagram nedanför det primära diagrammet. Det mindre diagrammet ger en visning i en mindre tidsskala av vald tid. Till exempel, om fliken Timmar markeras visar detaljdiagrammet det inspelade materialet för varje sekund under den valda minuten. Skala. Om diagrammets skala inte är lämplig för mängden inspelad data kan du ändra skalan här. Det här alternativet är bara tillgängligt i dataläge. F. Föregående stapel och Nästa stapel. Genom att klicka på de här knapparna kan du flytta till nästa eller föregående stapel. G. Tidslägessymbol. Klocksymbolen i det övre högra hörnet visar att diagrammen visas i tidsläge. Om ingen symbol visas är diagrammet i dataläge. H. Mängddisplay. I tidsläge visar den här displayen hur många tidsenheter inspelad video eller ljud vald stapel innehåller. I dataläge visar den antal bilder eller ljudexempel. I. Staplar. Varje stapel visar mängden inspelad data för vald tidsenhet. När du pekar på diagrammet med musen visas stapelns starttid i ett Verktygstips. Klicka på en stapel för att se motsvarande video eller textdata eller lyssna på motsvarande ljud. OBSERVERA: Klicka på knappen Spela nedanför visningen för att starta uppspelning. J. Vald stapel. Den valda stapeln visas i en annan färg och data från den tiden visas i uppspelningsfönstret. När video eller ljud spelas upp flyttas en indikator längs staplarna för att visa den aktiva tidpunkten. K.Anpassa diagrammet till fönstret. Om staplarna inte passar in i skärmen visar en pil högst upp på stapeln att den är längre. För att ändra skala, klicka på knappen Anpassa diagrammet till fönstret. Det här kommandot är bara tillgängligt i dataläge. Du kan också klicka på Alternativ, peka på Skala och sedan välja skala. L. Uppdatera. Diagrammet uppdateras inte automatiskt för att visa video eller ljud som spelades in efter att Aktivitetssökningen öppnades. Klicka på den här knappen för att uppdatera diagrammet. M. Skrollruta. Genom att dra i skrollrutan kan du snabbt förflytta dig framåt eller bakåt i inspelningarna. När du drar den visar ett Verktygstips var du befinner dig i datum och tid för att du ska veta när du ska släppa skrollrutan. Flytta i diagrammet Du kan navigera i diagrammet på följande sätt: Tidsflikar Klicka på tidsflikarna för att förflytta dig mellan inspelningarna. Knapparna för framåt och bakåt. För att flytta framåt eller bakåt en stapel i taget, klicka på knapparna Nästa stapel eller Föregående stapel. Välja en stapel. Klicka på en stapel för att visa den första bilden i stapeln. Den valda stapeln flyttas alltid till mitten av diagrammet. Skrollpanel Klicka och dra i skrollrutan för att flytta framåt eller bakåt i materialet. Tidssökning. Klicka på knappen Tidssökning för att visa en kalender där du kan välja datum och tid du vill flytta till. Mirasys NVR Användarvägledning 58

64 Använda Aktivitetssökning För att använda Aktivitetssökning: 1 Klicka på fliken Månader och klicka sedan på den månad (vertikal stapel) du vill undersöka. Klicka på fliken Dagar för att välja dag och sedan på Timmar och Minuter (om så behövs) för att välja timme och minut. 2 Den valda stapeln visas i gult och den första bilden i stapeln visas i videovisningen. 3 För att spela upp video eller ljud, använd uppspelningskontrollerna i Enhetsfönster. För mer information, se Uppspelningskontroller på sidan 52. OBSERVERA: För att hitta rätt bild kan du flytta från bild till bild med hjälp av knapparna Föregående och Nästa. Sökning i flera visningar. Du kan ha upp till åtta video- eller audiovisningar i Aktivitetssökning samtidigt. Sökning i flera visningar. För att lägga till en kamera, ljudkanal eller textkanal i sökfönstret: Dra kamera- eller ljudkanalen från Navigeraren till sökfönstret. För att ta bort en kamera, ljudkanal eller textkanal från sökfönstret: Dra visningen bort från sökfönstret eller högerklicka på visningen och välj Stäng. Tidssökning Använd Tidssökning för att hitta närmaste inspelade bild från angiven tidpunkt. För att använda Tidssökning: 1 Gå till Aktivitetssökning och klicka på knappen Tidssökning. Tidssökning visas. 2 Välj år och månad från menyerna. Välj sedan datum från kalendern genom att klicka på ett datum. Välj tid från menyerna. 3 Klicka på OK. Programmet letar rätt på närmaste inspelade bild från den valda tiden, framåt eller bakåt. Bilden visas i videovisningen och diagrammet uppdateras också. Mirasys NVR Användarvägledning 59

65 Se även Aktivitetssökning på sidan 56. Textsökning Använd Textsökning för att hitta inspelad textdata (se Textkanaler på sidan 49). De här avsnitten visar hur du gör för att använda Textsökning: Om textsökning på sidan 60 Använda textsökning på sidan 61 Om textsökning Textsökning har följande alternativ: Händelsetyp Välj alltid minst en händelsetyp. Alternativet Texthändelse är det enda fasta alternativet. Du kan använda det här alternativet för att leta efter textsträngar från ospecificerad textströmdata. De andra alternativen är anpassade händelsetyper som specificeras av inspelningsrutinen för data. Textkriterier Inspelningsrutinen för data kan specificera söktaggar för varje händelsetyp, och du kan använda dessa taggar för att leta efter händelser. Till exempel, om det totala beloppet för ett köp används som söktagg kan du leta efter händelser där det totala beloppet ligger inom ett visst intervall. Det finns två typer av söktaggar: texttaggar och numeriska taggar. När du använder texttaggar, ange exakt alfanumerisk sträng du vill leta efter. När du använder numeriska taggar kan du antingen ange exakt värde för att leta efter ett intervall av värden. Använda heltal som sökkriterier. Det enda fasta sökalternativet är Text innehåller, som gör det möjligt att leta efter textsträngar från en ospecificerad textströmdata (texthändelser) som visas i en textdatalista. Booleansk söklogik Om du väljer mer än en händelsetyp letar programmet efter händelser som hör till någon av de valda händelsetyperna (booleanskt ELLER). Om du väljer mer än ett textkriterium letar programmet efter händelser som innehåller alla de angivna kriterierna (booleanskt OCH). Om du anger mer än en händelsetyp och mer än ett textkriterium letar programmet efter de händelser som hör till en av de valda händelsetyperna och som innehåller alla de specificerade attributen (booleanskt OCH). Mirasys NVR Användarvägledning 60

66 - ELLER - - OCH- - OCH- Söklogiken som används i Textsökning. Sökkriterierna letar efter händelser som hör till en av de valda händelsetyperna och som stämmer överens med alla de angivna textkriterierna. Använda textsökning För att leta efter händelser som innehåller textsträngar: 1 I Händelsetyper, välj ett av följande: Välj Texthändelse för att leta efter strängen i en ospecificerad ström av textdata. Välj en anpassad händelsetyp som är relaterad till textsträngar. 2 I Textkriterier, välj Text innehåller eller andra kriterier som medger textsträngar. 3 Dubbelklicka på passande cell i kolumnen Värde och skriv in den text du vill leta efter. 4 Ställ in start- och slutdatum och ange andra sökalternativ. 5 Klicka på Sök. För att leta efter händelser som innehåller siffror: 1 I Händelsetyper, välj en händelsetyp som är relaterad till siffror. 2 I Textkriterier, välj ett sökalternativ som medger numeriska värden. 3 Gör något av följande: För att ange ett exakt värde att leta efter, dubbelklicka på kolumnen Värde och skriv in det tal du vill leta efter. Mirasys NVR Användarvägledning 61

67 För att ange ett intervall av värden, skriv in det lägsta värdet i kolumnen Värde och det högsta värdet i kolumnen Maxvärde. OBS: Använd endast heltal. 4 Ställ in start- och slutdatum och ange andra sökalternativ. 5 Klicka på Sök. För att leta efter anpassade händelser: 1 I Händelsetyp, välj händelsetyp. 2 Vid behov, ange andra sökkriterier under Textkriterier. 3 Ställ in start- och slutdatum och ange andra sökalternativ. 4 Klicka på Sök. För att ställa in starttid: För att starta sökningen från de äldsta filerna, välj Sök från start. För att välja startdatum och tid, avmarkera rutan Sök från start, klicka på knappen Ställ in starttid och välj sedan startdatum och tid. För att ställa in sluttid: För att avsluta sökning från de äldsta filerna, välj Sök till slutet. För att välja slutdatum och tid, avmarkera rutan Sök till slutet, klicka på knappen Ställ in sluttid och välj sedan slutdatum och tid. För att ställa in andra sökalternativ: Visa textdata som hittas i uppspelningsfönstret. När detta alternativ väljs visar uppspelningsfönstret all textdata som stämmer in på sökkriterierna under sökningen. Avbryt sökningen när den första träffen hittas. När detta väljs stannar sökningen när den första träffen hittas. Ta bort ej sparade bokmärken innan ny sökning startas. Om du markerar det här alternativet tas ej sparade bokmärken bort från bokmärkeslistan innan sökningen startas. De händelser som hittas läggs till i listan Bokmärken. För mer information, se Bokmärken på sidan 62. Bokmärken När du använder Rörelsesökning eller Textsökning, lägger programmet till händelser den hittar till listan Bokmärken. Du kan även lägga till bilder eller audioexempel i listan manuellt för att de ska vara lätta att hämta fram senare. Listan kan innehålla sparade och ej sparade bokmärken. När bokmärken läggs till i listan sparas de inte. Bokmärken som ej har sparats tas bort om du växlar profil eller loggar av från Workstation. Mirasys NVR Användarvägledning 62

68 För att hålla kvar ett bokmärke i listan, även om du växlar profil eller loggar av, så måste du spara det. Sparade bokmärken hålls kvar i listan tills du tar bort dem manuellt. A B C D Bokmärkeslista. A. Visar den bokmärkta bilden eller ljudexemplet B. Sparar bokmärket C. Tar bort det valda eller de valda bokmärkena D. Tar bort alla ej sparade bokmärken Listan innehåller följande kolumner: Källa. Namnet på kameran eller ljudkanalen. Datum och tid. Startdatum och tid för händelsen. Beskrivning. Namn på händelsen eller beskrivningen som skrevs in när bokmärket sparades manuellt. För att spela upp en händelse från bokmärkeslistan, gör något av följande: Dubbelklicka på händelsen. Klicka på den händelse du vill spela upp och klicka på knappen Gå till bokmärke. Högerklicka på händelsen och välj Gå till bokmärke. Uppspelningen startas automatiskt. För att bokmärka en händelse: Högerklicka på en videovisning i uppspelningsläge och välj Lägg till i bokmärken. För att spara ett bokmärke: 1 Klicka på det bokmärke du vill spara och gör något av följande: Klicka på knappen Spara bokmärke. Högerklicka på händelsen och välj Spara bokmärke. 2 Skriv in en beskrivning för bokmärket och klicka på OK. Mirasys NVR Användarvägledning 63

69 Bildverktyg Programmet har ett antal bildverktyg som du kan använda för att förbättra detaljskärpa och göra bilderna tydligare. Du kan använda bildverktygen för realtidsvideo och inspelad video. För att använda bildverktyg: 1 Högerklicka på den videovisning du vill förbättra och välj Bildverktyg. 2 Klicka på det eller de filter du vill tillämpa. Den ändrade bilden visas i fönstret Bildverktyg. 3 Klicka på OK. Om du har tillämpat filter på realtidsvideo används filtren i realtidsläge men uppspelning av inspelad video påverkas inte. Om du har tillämpat filter på uppspelning av inspelad video påverkas bara videouppspelning. Filtren används tills du ändrar eller återställer dem. För att återställa filter: 1 Högerklicka på videovisningen och välj Bildverktyg. 2 Klicka på Återställ. Följande verktyg är tillgängliga: Skärp Ökar kontrasterna nära kanter. Ta bort brus Brus är slumpmässiga pixlar som får en bild att se oskarp ut. Det här filtret tar bort oönskade pixlar och gör bilden jämn utan suddiga kantdetaljer. Hitta kanter Det här filtret ger objekt skarpare kanter så att de syns bättre. Gråskala Tar bort färg från en bild Justera Det här filtret fördelar ljusvärdena jämnare över ljusspektrumet från svart till vitt. Det gör så att den mörkaste pixeln blir så svart som möjligt och den ljusaste pixeln så vit som möjligt. Det fördelar sedan de återstående pixlarna jämnt mellan dessa två värden. Deinterlace En 4CIF-bild innehåller två sammanflätande fält som kan ge en kameffekt för objekt som rör sig snabbt. Det här filtret tar bort kameffekten. Spegelvänd Vänder en bild längs den horisontella axeln. Vänd Vänder en bild längs den vertikala axeln. Mirasys NVR Användarvägledning 64

70 Zoom 1 Klicka på knappen Zooma. En rektangel visas i videovisningen. 2 Klicka på rektangeln, håll musknappen nedtryckt och flytta rektangeln över det område du vill förstora. 3 Släpp upp musknappen när rektangeln är i rätt position. Det förstorade området visas i fönstret Ändra bild. 4 För att förstora ett annat område, klicka någon annanstans i bilden eller dra musen i bilden för att flytta det förstorade området. 5 Klicka på OK. Det förstorade området visas i videovisningen. OBSERVERA: Du kan ändra storlek på triangeln för att justera måtten för det zoomade området. Ju mindre området är, desto mer har det förstorats. Ljusstyrka Flytta skjutreglaget för Ljusstyrka till vänster för att göra bilden mörkare och till höger för att göra bilden ljusare. Kontrast Justerar skillnaderna mellan ljusa och mörka områden i bilden. Flytta skjutreglaget Kontrast till vänster för att minska kontrasten och till höger för att öka kontrasten. Mirasys NVR Användarvägledning 65

71 Exportera video-, ljud-, text- och larmdata. De här avsnitten visar hur du gör för att skriva ut eller spara video-, ljud- och textdata: Skriva ut eller spara enskilda bilder på sidan 66 Exportera video-, ljud- och textdata på sidan 68 Exportera larmspecifika mediaklipp på sidan 69 Spela upp video-, ljud- och textdata på sidan 70 Skriva ut textdata på sidan 72 Skriva ut eller spara enskilda bilder Du kan skriva ut enskilda bilder eller spara dem på en disk. Bildens datum och tid och namn på kameran visas på utskriften. Om du sparar en bild på en disk sparas även en html-fil med information om bilden i systemet, till exempel, datum och tid för bilden. Bildinformation som visas på en html-sida. För att skriva ut en bild i uppspelningsläge: 1 Leta rätt på den bild du vill skriva ut. För mer information, se Söka efter inspelad data på sidan Klicka på knappen Exportera i uppspelningsfönstret och välj Skriv ut bild. Bilden skickas till standardskrivaren. Meddelandet Bilden skrevs ut korrekt visas när bilden har skrivits ut. Mirasys NVR Användarvägledning 66

72 För att skriva ut en bild i realtidsläge: 1 Högerklicka på videovisningen och välj Spela in. Den inspelade bilden visas i det lilla fönstret på Klippbordet. 2 Klicka på Skriv ut. Bilden skickas till standardskrivaren. Meddelandet Bilden skrevs ut korrekt visas när bilden har skrivits ut. OBS: Du kan även högerklicka på en videovisning och välja Skriv ut bild. För att exportera ut en bild i uppspelningsläge: 1 Leta rätt på den bild du vill exportera. För mer information, se Söka efter inspelad data på sidan Klicka på knappen Exportera i uppspelningsfönstret och välj Spara bild. Dialogrutan Spara bild visas. 3 Välj först den disk du vill spara den på och sedan mappen. För att skapa en ny mapp i en öppen mapp, klicka på knappen Ny mapp. För att flytta uppåt till en mapp på en högre nivå, klicka på knappen Upp. För att spara klippet på en CD-R/RW- eller DVD-R/RW-skiva, välj CD-/DVD-enheten. 4 Om du sparar filen på en CD/DVD-skiva: f Markera alternativet Formatera CD/DVD:n innan du skriver filer till den om du vill formatera skivan. g Markera alternativet Tillåt att klipp läggs till senare (skiva för flera sessioner) om du vill att det ska gå att lägga till filer till skivan vid ett senare tillfälle. 5 Skriv in ett namn för bilden, välj bildformat och klicka sedan OK. Följande format är tillgängliga: BMP, GIF, TIFF, JPEG och PNG. Om du inte är säker på vilket format du ska använda, välj JPEG eller PNG. En JPEG-fil tar inte så stor plats och är vanligtvis av tillräcklig kvalitet. En PNG-fil är större men av bättre kvalitet. Båda filformaten kan visas i de flesta webbläsare. För att exportera en bild i realtidsläge: 1 När den bild du vill exportera visas i videovisningen, högerklicka på videovisningen och välj Spela in. Den inspelade bilden visas i det lilla fönstret på Klippbordet. 2 Klicka på Spara. Dialogrutan Spara bild visas. 3 Välj först den disk du vill spara den på och sedan mappen. För att skapa en ny mapp i en öppen mapp, klicka på knappen Ny mapp. För att flytta uppåt till en mapp på en högre nivå, klicka på knappen Upp. 4 Om du sparar filen på en CD/DVD-skiva: h Markera alternativet Formatera CD/DVD:n innan du skriver filer till den om du vill formatera skivan. i Markera alternativet Tillåt att filler läggs till senare (skiva för flera sessioner) om du vill att det ska gå att lägga till filer till skivan vid ett senare tillfälle. 5 Skriv in ett namn för bilden, välj bildformat och klicka sedan OK. Följande format är tillgängliga: BMP, GIF, TIFF, JPEG och PNG. Om du inte är säker på vilket format du ska använda, välj JPEG eller PNG. Mirasys NVR Användarvägledning 67

73 En JPEG-fil tar inte så stor plats och är vanligtvis av tillräcklig kvalitet. En PNG-fil är större men av bättre kvalitet. Båda filformaten kan visas i de flesta webbläsare. OBSERVERA: Om bilden inte är den du ville ha, eller om du vill spela in fler än en bild eller exportera en bild, klicka på knappen Spela in på fliken Klippbord. Du kan också spara bilder genom att högerklicka på en videovisning och välja Spara bild. Exportera video-, ljud- och textdata Du kan exportera mediaklipp med data från en eller flera kameror, audiokanaler eller textdataenheter. Du kan konfigurera systemet så att det exporterar mediaklipp med standardinställningar automatiskt eller så att en dialogruta visas där du kan ändra inställningarna innan ett klipp exporteras. För information om att använda standardinställningar eller manuella inställningar eller om att redigera standardinställningarna, se Konfigurera standardinställningar för export på sidan 70. Du kan spara klipp på CD-R, CD-RW, DVD-R, DVD-RW, flyttbara enheter samt på en lokal hårddisk. Klippen kan spelas upp med programmet Mirasys Media Player, som sparas automatiskt med klippen, eller med Windows Media Player. För mer information, se Spela upp video-, ljud- och textdata på sidan 70. För att exportera ett mediaklipp: 1 För att spara på en CD eller DVD, sätt i CD- eller DVD-skivan i CD-RW-/DVD- RW-enheten. För att spara på en flyttbar enhet, anslut enheten till datorn. OBS: Om Windows dialogruta Tom disk visas, välj Ingen åtgärd. Inspelaren skriver klippet på skivan automatiskt. 2 Öppna en uppspelningsvisning från kamerorna, ljudkanalerna och textdatakanalerna du vill exportera ett klipp från. Om du vill exportera ett synkroniserat klipp från mer än en kanal ska uppspelningsvisningarna vara i samma enhetsfönster. 3 Använd Rörelsesökning eller Aktivitetssökning för att hitta den bild du vill starta mediaklippet från. För mer information, se Söka efter inspelad data på sidan Klicka på knappen Exportera i uppspelningsfönstret och välj Spara klipp. 5 Om du inte använder standardinställningar för export av mediaklipp (se Konfigurera standardinställningar för export på sidan 70 för mer information), visas dialogrutan Mediaklippinställningar. Gör följande och klicka sedan på OK: Välj var klippet ska sparas. För att spara klippet på en lokal hårddisk, välj Mina dokument\klipp. För att spara klippet på en CD-R/RW- eller DVD- R/RW-skiva, välj CD-/DVD-enheten. För att spara på en flyttbar enhet, välj Flyttbar enhet. I Filnamn, skriv in ett filnamn för klippet. Du kan ställa in en maxstorlek för video från nedrullningsmenyn Maxstorlek för video. I Start, välj starttid för klippet genom att klicka på knappen. I Slut, välj sluttid för klippet genom att klicka på knappen. Använd skjutreglaget för varaktighet för att ställa in längden på mediaklippet. Mirasys NVR Användarvägledning 68

74 Exportera larmspecifika mediaklipp Om du sparar filen på en CD- eller DVD-skiva, markera kryssrutan Formatera CD/DVD:n innan du skriver filer till den om du vill formatera skivan innan du sparar klippet. Om du vill använda samma CD/DVD-skiva för att spara mediaklipp senare, markera kryssrutan Tillåt att klipp läggs till senare (skriva för flera sessioner). Om ett larm aktiverar inspelning före eller efter larm för en eller flera enheter kan de larmspecifika inspelningarna exporteras via Larm-fönstret (se Larmfönster på sidan 75 för mer information om åtkomst till Larm-fönstret). Om du tillämpar standardinställningar för export av mediaklipp används dessa även när du exporterar larmspecifika klipp. För information om att använda standardinställningar eller manuella inställningar, se Konfigurera standardinställningar för export på sidan 70. Du kan spara larmspecifika klipp på CD-R, CD-RW, DVD-R, DVD-RW, flyttbara enheter eller på en lokal hårddisk. Klippen kan spelas upp med programmet Mirasys Media Player, som sparas automatiskt med klippen, eller med Windows Media Player. För mer information, se Spela upp video-, ljud- och textdata på sidan 70. Exportera ett larmspecifikt mediaklipp: 1 För att spara på en CD eller DVD, sätt i CD- eller DVD-skivan i CD-RW-/DVD- RW-enheten. För att spara på en flyttbar enhet, anslut enheten till datorn. OBS: Om Windows dialogruta Tom disk visas, välj Ingen åtgärd. Inspelaren skriver klippet på skivan automatiskt. 2 Öppna Larm-fönstret (se Larmfönster på sidan 75 för information om åtkomst till Larm-fönstret). 3 Leta rätt på det larm du vill exportera data från i fliken Nytt eller Sök (se Larmfönster på sidan 75 för mer information om att söka larm på flikarna Nytt eller Sök). 4 Klicka på knappen Exportera larm i det nedre högra hörnet av Larmfönstret. 5 Om du inte använder standardinställningar för export av mediaklipp (se Konfigurera standardinställningar för export på sidan 70 för mer information), visas dialogrutan Mediaklippinställningar. Gör följande och klicka sedan på OK: Välj var klippet ska sparas. För att spara klippet på en lokal hårddisk, välj Mina dokument\klipp. För att spara klippet på en CD-R/RW- eller DVD- R/RW-skiva, välj CD-/DVD-enheten. För att spara på en flyttbar enhet, välj Flyttbar enhet. I Filnamn, skriv in ett filnamn för klippet. Du kan ställa in en maxstorlek för video från nedrullningsmenyn Maxstorlek för video. I Start, välj starttid för klippet genom att klicka på knappen. I Slut, välj sluttid för klippet genom att klicka på knappen. Använd skjutreglaget för varaktighet för att ställa in längden på mediaklippet. Om du sparar filen på en CD- eller DVD-skiva, markera kryssrutan Formatera CD/DVD:n innan du skriver filer till den om du vill formatera skivan innan du sparar klippet. Mirasys NVR Användarvägledning 69

75 Om du vill använda samma CD/DVD-skiva för att spara mediaklipp senare, markera kryssrutan Tillåt att klipp läggs till senare (skriva för flera sessioner). Konfigurera standardinställningar för export För att ändra inställningar för mediaklipp: 1 Gå till menyraden. Klicka på Användare och välj Mediaklippinställningar. 2 Gör följande: Välj var klipp ska sparas. För att spara klipp på en lokal hårddisk, välj Mina dokument\klipp. För att spara klippen på en CD-R/RW- eller DVD- R/RW-skiva, välj CD-/DVD-enheten. För att spara på en flyttbar enhet, välj Flyttbar enhet. I Filnamn, skriv in ett filnamn för klipp. Du kan ställa in en maxstorlek för video från nedrullningsmenyn Maxstorlek för video. Använd skjutreglaget för varaktighet för att ställa in standardlängd för mediaklippet. Om du sparar mediaklippet på en CD- eller DVD-skiva, markera kryssrutan Formatera CD/DVD:n innan du skriver filer till den om du vill formatera skivan innan du sparar klippet. Om du vill använda samma CD/DVD-skiva för att spara mediaklipp senare, markera kryssrutan Tillåt att klipp läggs till senare (skriva för flera sessioner). Markera eller rensa kryssrutan Visa inte den här dialogrutan igen. Spela upp video-, ljud- och textdata Video-, ljud- och textdataklipp exporteras som Windows Media-filer (WMV). De kan spelas upp med hjälp av Mirasys Media Player eller Windows Media Player. De här avsnitten visar hur du gör för att använda mediaspelarna: Använda Mirasys Media Player på sidan 70 Använda Windows Media Player på sidan 71 Använda Mirasys Media Player Du kan använda Mirasys Media Player för att spela upp video-, audio- och textdataklipp (mediaklipp) som har exporterats från Mirasys Workstation. Dessutom verifierar mediaspelaren mediaklippens autenticitet. Om bilder, ljudexempel eller textdata har manipulerats så varnar mediaspelaren för att klippet inte är autentiskt. Mediaspelaren exporteras automatiskt med mediaklipp och sparas i samma mapp som klippet. Systemkrav Mirasys Media Player kräver följande systemkonfiguration: Operativsystem: Windows XP Microsoft DirectX 9.0c eller senare Micorosoft.NET Framework 1.1 Microsoft DirectX for Managed Code 16- eller 32-bitars färg Mirasys NVR Användarvägledning 70

76 Ljudkort för att spela upp ljud A F E D C B Ett synkroniserat mediaklipp från sex kameror och en ljudkanal. A. Klicka på Arkiv och sedan på Öppna för att spela upp ett annat mediaklipp B. Volym C. Information om en ljudkanal D. Ta bort ljud E. Uppspelningsknappar F. Den gröna lampan och texten Autentisk visar att detta klipp är autentiskt. En röd lampa och texten Ej autentiskt anger att klippet inte är autentiskt. För att spela upp mediaklipp från en CD eller DVD: Sätt i CD:n eller DVD:n i CD- eller DVD-enheten. Mediaspelaren startar automatiskt och börjar spela upp klippet. För att starta Mirasys Media Player från hårddisken eller CD-skivan: Dubbelklicka på filen MediaPlayer.exe. För att spela upp ett mediaklipp från hårddisken: På menyraden i Mirasys Media Player, klicka på Arkiv och sedan på Öppna. Markera den WMV-fil som du vill spela upp och klicka sedan på Öppna. Mediaklippet börjar spelas upp. Använda Windows Media Player Du kan spela upp exporterade mediaklipp med hjälp av Windows Media Player. Mirasys NVR Användarvägledning 71

77 Skriva ut textdata Det är viktigt att veta att om klippet innehåller data från flera video- eller ljudkällor spelas bara en av video- eller ljudkällorna med Windows Media Player. Dessutom kan inte textdataklipp spelas med Windows Media Player. Använd Mirasys Media Player för att spela upp mediaklipp som innehåller flera synkroniserade video- och/eller ljudklipp eller textdata. Exporterade klipp kan spelas med Windows Media Player version 7 eller senare. För att spela upp ett mediaklipp med Windows Media Player: Högerklicka på mediaklippfilen (en WMV-fil), välj Öppna med och sedan Windows Media Player. Mediaklippet börjar spelas upp automatiskt. Du kan skriva ut textdata i lägena för realtid eller uppspelning i Worskstation eller genom att skriva ut exporterade textdataklipp med hjälp av Mirasys Media Player. För att skriva ut realtidsklipp med textdata med hjälp av Workstation: 1 Öppna en realtidsvisning för den textkanal du vill skriva ut data från. 2 När datakanalen har öppnats i arbetsområdet, högerklicka på enhetsfönstret. 3 Välj Skriva ut textdata. 4 Data skickas till standardskrivaren. För att skriva ut uppspelade klipp med textdata med hjälp av Workstation: 1 Öppna en uppspelningsvisning för den textkanal du vill skriva ut data från. 2 När datakanalen har öppnats i arbetsområdet, använd verktygen Aktivitetssökning eller Textsökning eller skjutreglaget för uppspelning för att leta rätt på önskat textsegment. 3 Högerklicka på enhetsfönstret. 4 Välj Skriva ut textdata. 5 Data skickas till standardskrivaren. För att skriva ut ett dataklipp med hjälp av Mirasys Media Player: 1 Öppna ett textdataklipp med Mirasys Media Player enligt instruktionerna i Använda Mirasys Media Player på sidan Leta rätt på önskat textsegment. 3 Klicka på Paus eller Stopp för att frysa uppspelningen. 4 Gå till menyn Arkiv och välj Skriv ut. 5 Data skickas till standardskrivaren. OBSERVERA: Oavsett om det skrivs ut i uppspelning- eller realtidsvisning eller genom Mirasys Media Player, så skrivs textdata ut med sitt originalformat. Mirasys NVR Användarvägledning 72

78 Hantera larm Om larm De här avsnitten beskriver hur du hanterar larm: Om larm på sidan 73 Larmvisningar på sidan 73 Larminställningar på sidan 74 Larmfönster på sidan 75 Olika typer av händelser kan orsaka larm och olika åtgärder. Dessa händelser kan orsaka ett larm: Rörelse i en bild. Kamerasignalen försvinner till exempel för att en kamerakabel tas bort eller klipps av. En digital ingång från en extern enhet. Uppmätt ljudnivå överstiger den höga ljudgränsen. Uppmätt ljudnivå sjunker under den låga ljudgränsen. Ovanstående händelser kan bland annat leda till följande åtgärder: Larmvideo spelas in. Du kan även låta larmvideo visas automatiskt. Larmljud spelas in. Du kan även låta larmljud visas på skärmen automatiskt. En signal skickas till en av inspelarens digitala utgångar. Utgången kan aktivera en extern enhet. En domkamera flyttas till en förinställd position. En domkamera startar en förprogrammerad kamerarundtur. Larmvideo skickas till en videomonitor. Larmvisningar När ett larm uppstår markeras den enhet som har utlöst larmet i Navigeraren och i Kartverktyget. Dessutom går det att göra inställningar för att automatiskt visa information från en kamera eller en mikrofon i ett popup-fönster på skärmen. De här visningarna kallas larmvisningar. För att larmvisningar ska aktiveras måste systemadministratorn aktivera popupfönster för användarprofilen. Dessutom måste popup-fönster aktiveras i Larminställningar i programmet Workstation. För mer information, se Larminställningar på sidan 74. Det finns två typer av larmvisningar: videovisningar och ljudvisningar. En larmvideovisning visar video från larmkameran. En larmljudvisning visar ett oscilloskop som visar frekvenser av ljudsignalen i grafisk form. Mirasys NVR Användarvägledning 73

79 Den här bilden visar ett exempel på ett larmfönster med två larmvisningar: Larmfönster med en larmvideovisning och en larmljudvisning. Larmets namn och tid när det aktiverades visas i namnraderna. Larminställningar Larm poppuppfönstret kan innehålla upp till 16 larmvisningar. Om fönstret är fullt kan inte senare larm visas. Det går att ställa in att larmfönstret ska stängas automatiskt när larmet är över. Det går också att ställa in att larmfönstret ska stängas manuellt. I så fall går det att stänga larmfönstret manuellt genom att klicka på knappen Stäng i det övre högra hörnet av popupvisningen. I en del konfigurationer kan ett pågående larm stängas genom att godkänna larmet. För att godkänna larmet ska du markera det och sedan klicka på knappen Godkänna i det nedre högra hörnet på fliken Ny i fönstret Larm. För att stänga en larmvisning: Klicka på knappen Stäng i visningens övre högra hörn. För att stänga en larmvisning: Klicka på knappen Stäng i det övre högra hörnet av popup-fönstret. För att bekräfta ett larm: Välj larmet och klicka sedan på knappen Godkänna i det nedre högra hörnet av larmlistan. För att visa larm automatiskt: Klicka på Användare och sedan på Larminställningar. Markera Visa popupfönster när larm uppstår. För att avaktivera automatisk larmvisning: Klicka på Användare och sedan på Larminställningar. Markera rutan Visa larmvisning när larm uppstår. För att stänga larmvisningar automatiskt när larmen är slut: Klicka på Användare och sedan på Larminställningar. Markera Stäng popup-fönster när larmet är slut. Du kan redigera larmfönster och larmlistinställningar. För att visa larminställningar: Klicka på Användare och välj Larminställningar. Följande alternativ kan ställas in: Visa popup-fönster när larm uppstår. Om det här alternativet väljs kommer varje nytt larm att visas i larmfönstret. Stäng popup-fönster när larmet är slut. Om det här alternativet väljs stängs larmfönstret automatiskt när de aktiva larmen är över. Mirasys NVR Användarvägledning 74

80 Larmfönster Visa larmlista vid start. Om det här alternativet väljs visas fönstret Larm efter inloggning. Visa larmlista när larm uppstår. Om det här alternativet väljs visas fönstret Larm när ett larm uppstår. Bara larm som hör till den profil som är vald just nu visas i fönstret Larm. För att visa eller dölja Larmfönstret: Klicka på knappen Visa/Dölj i verktygsfältet. Listan har två flikar: Ny. Den här fliken visar de 100 senaste larmen. För mer information, se Ny på sidan 75. Sökning. Klicka på den här fliken för att granska äldre larm. För mer information, se Sökning på sidan 77. Ny Fliken Ny i fönstret Larm innehåller de 100 senaste larmen. OBS: Listan rensas automatiskt när du växlar profiler eller loggar av från Workstation. Listan innehåller följande kolumner: Tid Datum och tid för larmet. Namn. Larmets namn. Prioritet. Larm med hög prioritet identifieras med 1, medelhög prioritet med 2 och låg prioritet med 3. Utlösa. Källan till larmet. Till exempel en kamera, en digital ingång eller en ljudkanal. Åtgärder. Lista över åtgärder som larmhändelsen utlöser. Till exempel video- eller ljudinspelning, ändring av kameramasker eller aktivering av I/O-enheter. Sortera larm Standardinställningen är att larmen sorteras efter datum och tid. Du kan sortera larmen i enlighet med tid, namn, prioritet, utlösa eller åtgärder genom att klicka på kolumnrubriken i larmlistan. Mirasys NVR Användarvägledning 75

81 Du kan sortera larmen i stigande eller fallande ordning genom att klicka på kolumnrubriken en gång till. Det lilla pilhuvudet i rubriken visar om larmen har sorterats i stigande eller fallande ordning. För att sortera larm: Klicka på en kolumnrubrik. Granska larm För att granska ett larm: Välj larmet och klicka på pilen på vänster sida om larmets namn. Larmuppgifterna visas. För att stänga visningen av uppgifter, klicka på pilen igen. För att spela upp ett larm, gör något av följande: Välj larmet, klicka på menyknappen i det nedre högra hörnet av listan och välj Inspelat material. Högerklicka på larmet och välj Inspelat material. Öppna larmuppgifterna i enlighet med instruktionerna ovan. Klicka på Inspelat material på höger sida om en enhet i larmuppgifterna. För att visa realtidsvideo från ett larm, gör något av följande: Välj larmet, klicka på menyknappen i det nedre högra hörnet av listan och välj Live. Högerklicka på larmet och välj Live. Öppna larmuppgifterna i enlighet med instruktionerna ovan. Klicka på Live på höger sida om en enhet i larmuppgifterna. Godkänna larm När du godkänner ett larm stängs larmvisningen och larminspelningen avbryts. Men larmet finns kvar på listan Senaste larm. Du kan godkänna endast aktiva larm (larm som sker just nu). OBSERVERA: Du kan bara godkänna larm om administratören har ställt in att de ska kunna godkännas och gett dig de nödvändiga användarrättigheterna för att godkänna larm. För att godkänna ett larm, gör något av följande: Välj larmet och klicka sedan på knappen Godkänna längst ned på Larmlistan. Högerklicka på larmet och välj Godkänna. Larmbeskrivning Systemadministratörer kan lägga till beskrivningar eller procedurinstruktioner till larm. Beskrivningarna visas i fönstret Egenskaper. För att visa en larmbeskrivning: 1 Se till att fönstret Egenskaper visas på skärmen. Om det inte gör det, klicka på knappen Visa/Dölj egenskaper på menyraden. 2 Klicka på det larm du vill se en beskrivning av. Mirasys NVR Användarvägledning 76

82 Sökning På fliken Sökning i fönstret Larm kan du granska äldre larm och spela upp larmvideo och ljud. Du kan leta rätt på larm efter namn och tid. Du kan till exempel hämta larm som har orsakats av rörelsedetektering i Kamera 1 under en viss angiven tid. A B C D Larmsökning. A. Lista över larmnamn B. Diagrammet visar antal larmhändelser. Den valda stapeln visas i gult i diagrammet. C. Uppdaterar diagrammet och listan som visar de senaste larmen D. Larm som har genererats under den valda tiden. För att söka larm med hjälp av fliken Sökning: 1 Se till att rätt profil har markerats i Navigeraren. 2 Använd den nedrullningsbara listan på flikens övre vänstra hörn för att välja namnet på det larm du vill granska. Systemet visar sedan larmhändelserna som ett diagram. 3 Välj önskat datum och tid och klicka sedan på en av raderna. Larm som uppfyller villkoren hamnar på listan i fönstrets nedre del. OBSERVERA: Du kan också klicka på Tidssökning för att välja datum och tid. För information om hur du granskar larmlistan i söklistan, se Granska larm på sidan 76. För information om hur du exporterar ett video- eller ljudklipp, se Exportera video-, ljud- och textdata på sidan 68. Mirasys NVR Användarvägledning 77

83 Arkiv Funktionen Arkiv gör det möjligt för användaren att skapa och öppna dataarkiv som innehåller inspelarspecifikt material från kameror, ljudenheter och andra datakällor. Arkivfiler är lösenordsskyddade och kan bara öppnas på en Mirasys NVR Workstation. Arkivfiler ska användas för att underlätta överföring av stora mängder inspelade data i situationer där det skulle vara långsamt eller begränsande att exportera data. Observera att om en arkivfil öppnas för visning i en Workstation inaktiveras alla andra Workstation-specifika funktioner så länge arkivfilen visas. Detta inkluderar även sådana funktioner som larm och övervakningsfunktioner. Inspelarspecifika funktioner - som t.ex. inspelning av nya data - påverkas inte, bara de funktioner som är specifika för Workstation-klienten. Det går att få tillgång till alla typiska Workstation-funktioner genom att välja Service från nedrullningsmenyn på den övre delen av Navigeraren. Detta innebär i praktiken att arkiverade filer i allmänhet ska öppnas på en Workstation-klient som inte används för aktiv övervakning. Eftersom arkivfiler kan öppnas på vilken Workstation-klient som helst kan filerna öppnas på en klient som inte är ansluten till systemet där de har skapats. Skapa arkiv För att skapa ett arkiv: 1 Gå till menyraden och klicka på Arkiv. 2 Klicka på Skapa arkiv för inspelare och välj vilken inspelare du vill skapa den valda arkivfilen för. 3 Ställ in lösenord för arkivfilen genom att klicka på knappen Ställ in arkivlösenord. 4 Skriv in lösenord i fältet Nytt lösenord. 5 Bekräfta lösenordet genom att skriva in det i fältet Bekräfta nytt lösenord. 6 Om du vill ändra namn på arkivet, skriv in det nya namnet i fältet Namn. 7 Välj om du ska skapa arkivet på en lokal enhet (på inspelaren) eller i ett nätverk genom att välja Arkivera på en lokal enhet på inspelaren eller Arkivera till en nätverksenhet. 8 Klicka på knappen Ändra katalog för att ställa in katalogen där arkivet ska sparas. 9 Klicka på Ändra starttid för arkivet för att ställa in startdatum och tid för arkivet. 10 Använd skjutreglaget Ändra arkivets längd för att ställa in arkivets varaktighet. 11 Välj vilka enheter du vill inkludera i arkivet från listan Komponenter som ska arkiveras. 12 Klicka på OK för att skapa arkivet. Mirasys NVR Användarvägledning 78

84 Öppna arkiv För att öppna ett arkiv: 1 Gå till menyraden och klicka på Arkiv. 2 Välj Öppna arkiv. Stänga eller ta bort arkiv 3 Använd nedrullningsmenyn för datakälla och kataloglistan för att leta reda på och välja arkivfilen. 4 Markera kryssrutan Stäng tidigare arkiv för att stänga tidigare öppnade arkivfiler eller lämna kryssrutan tom om du vill att tidigare öppnade arkivfiler ska vara öppna. 5 Arkivfilen öppnas. Du kan få tillgång till enheterna i arkivfilen genom navigationslisten. Se Spela upp videosekvenser på sidan 25, Ljuduppspelning på sidan 36 och Söka och spela upp textdata på sidan 50 för information om att få åtkomst till enhetsspecifika data i arkivfilen. OBSERVERA: Du kan växla mellan att visa arkiv och få tillgång till standardfunktionerna i Workstation genom att välja Service (för att få tillgång till inspelarens funktioner) eller Säkerhetskopior (för att visa arkivfiler) från nedrullningsmenyn högst upp i Navigeraren. För att stänga ett arkiv: 1 I Navigeraren högerklicka på namnet för arkivfilen. 2 Välj Stäng arkiv för att stänga arkivfilen. För att ta bort ett arkiv: 1 I Navigeraren högerklicka på namnet för arkivfilen. 2 Välj Ta bort arkiv för att ta bort arkivfilen. 3 Klicka på OK för att bekräfta att du vill ta bort arkivet. Mirasys NVR Användarvägledning 79

85 Konfigurera externa enheter Externa enheter - som t.ex. joystick för domkameror - kan konfigureras genom Workstation. OBSERVERA: Drivrutinen för den externa enheten måste ha installerats på systemet. Drivrutinerna för Pelco KBD300A-tangentbord och DirectX-kompatibla styrningsenheter (som t.ex. DirectX-joystick) inkluderas i installationen. För att konfigurera en extern enhet: 1 Gå till menyraden och klicka på Arkiv. 2 Välj Konfigurera extern enhet. 3 Välj den enhet du vill konfigurera från nedrullningsmenyn Modell. 4 Välj den port enheten är ansluten till i nedrullningsmenyn Tillgängliga portar. 5 Om det finns enhetsspecifika alternativ och konfigurationsparametrar, som t.ex. konfigurerbara tangenter eller knappar ska du fylla i parametrarna i listan Designationer. 6 Klicka på OK för att spara enhetskonfigurationen. Konfigurera tangentbordet Pelco KBD300A. Systemet stödjer Pelco KBD300A-tangenbordet, som kan användas för att styra domkameror via Workstation-programmet. Tangentbordet har en joystick, en numerisk knappsats och tangenter för olika funktioner. Du kan använda tangentbordet för att panorera, tilta och zooma en domkamera. Du kan även flytta en domkamera till en förinställd position eller starta en kamerarundtur. Du kan ansluta tangentbordet till vilken dator som helst som har Workstationprogrammet. OBSERVERA:KBD300A-tangentbordet ska köras med firmware-version 5.0 eller senare. Versionsnumret visas i LED-displayen när tangentbordet slås på. Använd DIP-omkopplarna längst bak på tangentbordet för att välja läge CM6700 ASCII. Mirasys NVR Användarvägledning 80

86 För att installera tangentbordet Pelco KBD300A: 1 Konfigurera drivrutinen för tangentbordet enligt instruktionerna i Konfigurera externa enheter på sidan Gå till menyraden och klicka på Användare. 3 Välj Inställningar för tangentbord till domkamera. 4 Välj en kamera från listan och klicka på knapparna Upp och Ned för att tilldela en nyckel till kameran. Upprepa processen för alla domkameror. OBS: Om systemet bara innehåller en domkamera används inte knapparna Upp och Ned. 5 Klicka på OK för att spara inställningarna. Mirasys NVR Användarvägledning 81

87 Anpassa användargränssnittet Bilaga A: Anpassa Workstation De här avsnitten visar hur du gör för att anpassa användargränssnittet: Visa eller dölja element i användargränssnittet på sidan 82 Skapa layouter på sidan 82 Skapa layouter på sidan 82 Visa eller dölja element i användargränssnittet För att visa eller dölja verktygsfält eller fönster, gör något av följande: Gå till menyraden och klicka på Visa markera sedan det element du vill dölja eller visa. Gå till menyraden och klicka på Fönster markera sedan det element du vill visa eller dölja. Gå till verktygsfältet och klicka på knappen för det element du vill visa eller dölja. För att få tillgång till kommandon om menyraden är dold: Klicka på knappen Menyrad i verktygsfältet. Om menyraden är dold kan du visa den genom att: Klicka på knappen Menyrad, peka på Visa och välj Menyrad. Skapa layouter Du kan spara olika gränssnittslayouter för olika ändamål. Till exempel kan du använda en layout på dagen och en annan på natten. Listan Sparade layouter och knapparna Spara layout och Ta bort layout. En layout definierar följande: Fönster och visningar som visas. Storlekar och positioner för fönster och visningar. Profilen som användes för att skapa layouten. Bildfilter För mer information om bildfilter, se Bildverktyg på sidan 64. För att spara en layout: 1 Placera fönstren och visningarna där du vill ha dem i layouten. 2 Gör något av följande: Gå till menyraden och klicka på Layouter och sedan på Spara layout. Gå till verktygsfältet och klicka på Spara layout. 3 Skriv in ett namn för layouten. 4 Klicka på OK. Mirasys NVR Användarvägledning 82

88 Ändra Navigeraren För att ta bort en layout: 1 Välj den layout du vill ta bort. 2 Gör något av följande: Gå till menyraden och klicka på Layouter och sedan på Ta bort layout. Gå till verktygsfältet och klicka på knappen Ta bort layout. 3 Klicka på OK för att bekräfta. För att använda en layout: I listan Sparade layouter klickar du på den layout du vill använda. Den valda layouten används. Profilen som användes för att skapa layouten blir också aktiv. TIPS: Vid avloggning kommer programmet automatiskt spara den aktuella layouten och starta med denna vid nästa inloggning. Du kan placera Navigeraren på vilken sida du vill om programfönstret eller någonstans inne i programfönstret. Du kan också ändra storlek för Navigeraren. Du kan välja att dölja Navigeraren om du behöver mer plats för andra fönster. Exempel på hur du kan placera Navigeraren. För att flytta Navigeraren: Ta tag i namnlisten och dra Navigeraren dit du vill den ska vara på skärmen. För att placera Navigeraren på vänster eller höger sida: Ta tag i namnlisten och dra Navigeraren till vänster eller höger sida om programfönstret. Muspekaren måste röra kanten av programfönstret för att Navigeraren ska fastna i kanten. För att dölja eller visa Navigeraren: Klicka på knappen Visa/Dölj navigerare i verktygsfältet. För att ändra storlek för Navigeraren: För att ändra Navigerarens höjd eller bredd, placera muspekaren på någon av Navigerarens fyra kanter. När muspekaren ändras till en dubbelpil, dra kanten i den riktning du vill. Mirasys NVR Användarvägledning 83

89 För att göra Navigeraren proportionellt mindre eller större, placera muspekaren vid något av Navigerarens hörn. När muspekaren ändras till en dubbelpil, dra hörnet i den riktning du vill. Ändra enhetsfönstervisningar Du kan ändra form och mått på ett enhetsfönster, ta bort visningar från det, lägga till visningar samt ändra ordning på visningarna. Detta gäller för lägena realtid och uppspelning. Visningsläge Du kan använda automatiska visningslayouter för att snabbt organisera innehållet i enhetsfönstret. För att använda automatiska layouter: 1 Högerklicka på enhetsfönstret och välj Visningläge eller klicka på knappen Visningsläge i verktygsfältet (se Verktygsfält på sidan 11 för ytterligare information). 2 Välj layout från listan eller välj Dynamisk för att inaktivera automatiska layouter. OBSERVERA: Om du använder automatiska layouter kan du inte ändra form eller mått för enhetsfönstret. För att kunna ändra form eller mått på enhetsfönstret, välj Dynamisk från layoutlistan. Maximera och minimera För att maximera enhetsfönstrets storlek, gör något av följande: Dubbelklicka på enhetsfönstrets namnlist. Klicka på knappen Maximera i det övre högra hörnet av enhetsfönstret. För att minimera enhetsfönstrets storlek: Klicka på knappen Minimera i det övre högra hörnet av enhetsfönstret. För att återställa en maximerad eller minimerad enhet: Klicka på knappen Återställ i det övre högra hörnet av enhetsfönstret. För att maximera visningen från en enskild kamera: När du visar flera kameror i enhetsfönstret kan du dubbelklicka på en enskild kameravisning för att se visningen från den kameran i enhetsfönstret. Du kan återställa originallayout genom att dubbelklicka på kameravisningen. Form För att ändra form på enhetsfönstret: Ställ muspekaren i kanten på fönstret och när pekaren ser ut som en dubbelpil dra kanten i önskad riktning. Mirasys NVR Användarvägledning 84

90 Enhetsvisningarna i ett enhetsfönster ligger i följd från vänster till höger, med början i det övre vänstra hörnet. Mått För att ändra mått på enhetsfönstret: Dra i ett hörn eller en kant på enhetsfönstret. Varje enhetsvisning skalas nu i enlighet med detta. Du kan ändra mått på ett enhetsfönster genom att dra i ena hörnet av enhetsfönstret. Flytta bort För att flytta bort en enhetsvisning från ett enhetsfönster, gör något av följande: Dra enhetsvisningen från enhetsfönstret till arbetsområdet. Den borttagna enhetsvisningen visas som den enda enhetsvisningen i ett nytt enhetsfönster. Högerklicka på enhetsvisningen och välj Flytta bort. Du kan flytta bort visningar från ett enhetsfönster. Mirasys NVR Användarvägledning 85

91 Close För att stänga en visning från ett enhetsfönster: Högerklicka på enhetsvisningen och välj Stäng. Ändra ordning För att ändra ordning på enhetsvisningar: Dra en visning till en ny placering. Ändra ordning på enhetsvisningar i ett enhetsfönster. Lägga till enhetsvisningar Du kan alltid lägga till nya enhetsvisningar till ett enhetsfönster, även om det inte finns några tomma platser. För att lägga till en enhetsvisning: Dra enhetsvisningen från Navigeraren eller från arbetsområdet till enhetsfönstret. Lägga till en enhetsvisning till ett enhetsfönster För att lägga till en grupp av enhetsvisningar: Dra en enhetsgrupp från Navigeraren till enheten. Mirasys NVR Användarvägledning 86

92 Bilaga B: Ordlista godkänna Att godkänna ett larm innebär att du väljer larmet från fliken Ny i fönstret Larm och klickar på knappen Godkänna. När du har godkänt ett larm stängs larmvisningen automatiskt. Du kan bara godkänna larm om administratorn har ställt in att de ska kunna godkännas och gett dig de nödvändiga användarrättigheterna för att godkänna larm. Aktivitetssökning En Aktivitetssökning visar inspelad video, ljud eller textdata i form av ett stapeldiagram. Aktivitetssökning larm Inställningar kan göras för olika typer av händelser så att de orsakar larm och olika åtgärder. Till exempel så kan rörelse i en bild leda till att video spelas in. larmljud Se larmvisning. Mirasys NVR Användarvägledning 87

93 Larmsökning Du kan använda fliken Sökning i fönstret Larm för att leta efter larmvideo- och ljudinspelningar. Fliken Larmsökning larmfönster Se larmvisning. larmvisning Det går att göra inställningar för att automatiskt visa information från en kamera eller en mikrofon i ett popup-fönster. De här visningarna kallas larmvisningar. Popup-fönstret kan innehålla upp till 16 larmvisningar. Det finns två typer av larmvisningar: videovisningar och ljudvisningar. En larmvideovisning visar video från larmkameran. En larmljudvisning visar ett oscilloskop som visar frekvenser av ljudsignalen i grafisk form. Larmvideovisning larmvideo Se larmvisning. Mirasys NVR Användarvägledning 88

94 Larmfönster Fliken Ny i fönstret Larm innehåller en lista över alla larm som har inträffat sedan det du senast loggade in. Larmlistan används för att hantera larm, till exempel för att spela upp larmvideo och godkänna larm. Den här fliken visar upp till de 100 senaste larmen. Listan rensas automatiskt när du växlar profiler eller loggar av från Workstation. Larmfönster ljud, ljudkanal Du kan lyssna på realtidsljud och spela upp inspelat ljud på samma sätt som du spelar upp video. En inspelare kan ha flera ljudkanaler. ljudvisning En visuell representation av ljudsignalen. En ljudvisning ljudkommunikation Med ljudkommunikation avses en tvåvägsljudkanal som används, till exempel, som porttelefon. Genom kanalen kan du tala med en annan person över ett TCP/IPnätverk. Varje inspelare har en ljudkommunikationskanal. Ljud hög Systemet detekterar ljud när nivån överstiger den höga ljudgränsen. Dessutom kan ett larm utlösas när nivån överstigs. Mirasys NVR Användarvägledning 89

95 Ljud låg Larm kan utlösas när ljudnivån sjunker under den låga ljudgränsen. ljudsekvens En ljudsekvens är en inspelad ljudenhet. På samma sätt som video består av bilder så består ljud av ljudsekvenser. Automatisk låsning och avloggning Du kan skydda klientprogrammen så de låses automatiskt eller så att du loggas av automatiskt, om du inte använder programmet på en viss tid. bokmärke Du kan lägga till genvägar till videobilder och ljudsekvenser i bokmärkeslistan för att det ska vara lätt att få tillgång till dem senare. Dessa kallas bokmärken. kamerarundtur Med kamerarundturer avses något av följande: 1) En domkamera flyttas från en förinställd position till en annan. 2) Video visas, i samma videovisning, från olika kameror i följd. 3) Video visas i en videomonitor från olika kameror i följd. Slå på/av Att ändra tillstånd eller slå på eller av en utgång innebär att ändra tillstånd för en digital utgång till det motsatta (stängd eller öppen). kanal Avser en video-, ljud- eller textkanal. Mirasys NVR Användarvägledning 90

96 klippbord Klippbordet är en sida i fönstret Egenskaper där du kan spela in videobilder för att sedan skriva ut dem eller spara dem på en hårddisk eller en diskett. Den inspelade bilden visas på klippbordet. data Med data menas video, ljud eller text som har spelats in på en hårddisk. Data kan också exporteras från systemet. Detaljerad visning Den detaljerade visningen är ett mindre diagram under det primära diagrammet i aktivitetssökningen. Det mindre diagrammet ger en visning i en mindre tidsskala av vald tid. Till exempel, om fliken Timmar markeras visar detaljvisningen det inspelade materialet för varje sekund under den valda timmen. Mirasys NVR Användarvägledning 91

97 enhet Navigeraren innehåller enheter som kan vara kameror, ljudkanaler, textdatakanaler, ljudkommunikationskanaler, digitala ingångar och utgångar samt videoutgångar (monitorer). Se Navigeraren. enhetsgrupp Enheter kan delas in i enhetsgrupper. Se Navigeraren. enhetsfönster och enhetsvisningar Du kan öppna flera enhetsvisningar i ett enhetsfönster. Ett enhetsfönster kan till exempel innehålla videovisningar, ljudvisningar och digitala ingångsvisningar.. Ett enhetsfönster med två videovisningar, en digital utgångsvisning och en ljudvisning. digital ingång Externa enheter som t.ex. sensorer som känner av om dörrar öppnas eller glas slås sönder kan anslutas till en inspelares digitala ingångar. När enhetens kretsar stängs eller öppnas så skickas en signal till programmet. Detta kan visas i en digital ingångsvisning i Workstation-programmet. Ingångarna kan också utlösa larm. Digital ingångsvisning En digital ingångsvisning visar en digital ingångs tillstånd. Administratören kan välja vilken ikon som ska representera ingången. Tre digitala ingångsvisningar i ett enhetsfönster. digital utgång Externa enheter, såsom dörrar, grindar, lampor eller sirener kan anslutas till inspelarens digitala utgångar. Från Workstation-programmet kan du öppna eller stänga kretsarna som styr enheterna. Mirasys NVR Användarvägledning 92

98 digital utgångsvisning En digital utgångsvisning har en ikon som ändras för att reflektera utgångens tillstånd. Det finns flera ikoner att välja mellan. Två digitala utgångsvisningar domkamera En domkamera (PTZ-kamera) är en kamera du kan flytta i olika riktningar från Workstation-programmet. Beroende på kameramodell kan kameran också ha ytterligare funktioner, t.ex. zoomkontroll, iriskontroll och förinställda positioner. domstyrning Med domstyrning avses funktioner för att panorera, tilta och zooma med en domkamera samt för att använda förinställda positioner och kamerarundturer. Fliken Domstyrning En flik i fönstret Egenskaper som innehåller en lista över sparade kamerarundturer och en lista över sparade positioner. DVMS En förkortning som står för Digital Video Management System (digitalt videohanteringssystem). Digital videoinspelare (DVR) En digital videoinspelare har ingångar för analoga kameror. Den digitala videoinspelaren komprimerar signalerna digitalt och lagrar dem på hårddisken. Fördröjningstid Med fördröjningstid avses något av följande: 1) Den tid en domkamera stannar kvar i en position. Mirasys NVR Användarvägledning 93

99 2) Den tid video från en kamera visas på en monitor. 3) Den tid video från en kamera visas i fönstret för kamerarundturen. Hemposition Du kan ställa in en hemposition för en domkamera. Positionen anger vertikal och horisontell placering för kameran, såväl som inställningar för zoom, iris och fokus. Kameran flyttas till hempositionen om den inte används under en viss angiven tid. Hempositionen kan också vara en förinställd kamerarundtur. Intraframe En intraframe är en oberoende bild som innehåller alla bilddata. Mellan intraframebilderna finns det interframe-bilder som bara innehåller information om skillnaderna i förhållande till föregående referensbild. En ny intraframe kodas vanligtvis minst en gång i sekunden. Men för en del IP-kameramodeller sker det mindre ofta. Dessutom finns det en del kameramodeller som har ett visst antal interframe-bilder per intraframe-bild oavsett hur många bilder som spelas in i sekunden. Intraframe och interframe används i WMC9- och MPEG-4-komprimeringar. MPEG-4- och WMC9-komprimering. Intraframe och interframe. Ips bilder per sekund. layout Du kan spara fönster och visningar som visas som layout i användargränssnittet. Du kan spara flera sådana layouter. Lokala kameror och lokal övervakning Lokal övervakning innebär att video strömmas direkt från inspelningskortet till visningsadaptern. Detta är endast tillgängligt om Workstation-programmet och DVRenheten finns på samma dator. mediaklipp, klipp Med mediaklipp avses video- och ljudklipp som du kan exportera och spara på den lokala hårddisken eller en CD-, DVD- eller en USB-enhet. Rörelsesökning Du kan använda Rörelsesökning för att hitta bilder med rörelse i ett visst område av kamerabilden. Mirasys NVR Användarvägledning 94

100 Rörelsetid Med rörelsetid avses den tid det tar för en domkamera att flytta från en position till nästa. Rörelsetid inkluderas inte i fördröjningstid. Navigerare Navigeraren är det primära verktyget för att få tillgång till kameror och andra enheter. Den innehåller profiler och profilspecifika enheter. A B C Navigeraren. A. Profillista B. Enheter C. Enhetsgrupper NVR Nätverksvideoinspelare. Den lagrar digitala bilder direkt från IP-kameror som är anslutna till ett nätverk. Polaritet Med polaritet avses tillståndet för digitala ingångar och utgångar. Det kan vara öppen eller stängd. förinställd position En sparad domkameraposition. En kameraposition anger vertikal och horisontell placering för kameran, såväl som inställningar för zoom, iris och fokus. Mirasys NVR Användarvägledning 95

101 profil Med hjälp av en profil ställs dina behörigheter i systemet in. Den anger vilka enheter du har åtkomst till och vilka åtgärder du kan utföra för varje enhet. Du kan ha upp till fem profiler. Fönstret Egenskaper Fönstret Egenskaper visar information om enheterna. Du kan också ändra enhetsinställningar och använda en del kommandon genom fönstret Egenskaper. Du kan till exempel spela in och skriva ut bilder på fliken Klippbord i fönstret Egenskaper. puls Du kan skicka en puls till en digital utgång på en digital inspelare. Pulsen ändrar utgångens tillstånd till det motsatta under en viss angiven tid. När denna tid har gått återgår utgången till sitt tidigare tillstånd. mängd rörelse En inställning i rörelsesökning som anger andel pixlar som måste ändras i bildområdet för att sökningen ska detektera rörelse. De värden som visas är skalor av de faktiska procentvärdena. Använd följande figur som en vägledning för att ställa in rörelsemängd. Figuren visar fem bildområden. Nedanför varje bild finns den mängd som motsvarar det skuggade området. Talet inom parentes visar procentandel som det skuggade området utgör i förhållande till hela bildområdet. Mängd rörelse Exempel: Om du vill hitta bilder där de objekt som rör sig upptar mer än 10 % av bildområdet, ställ in mängdvärdet på 80. Bild A ignoreras då eftersom objektet bara upptar 5 % av bildområdet. Systemet hittar bilderna B och C. I bild B tar objektet upp 15 % av bildområdet. I bild C tar tre objekt tillsammans upp 15 % av bildområdet. Mirasys NVR Användarvägledning 96

102 Specificera rörelsemängd. Realtidsvideo och audio Realtidsvideo eller ljud skickas och tas emot nästan samtidigt. inspelare Med inspelare avses digitala inspelare och nätverksinspelare. Den består av datorn och videoinspelningsprogrammet. Referensbild En stillbild från en kamera. Du kan jämföra videovisningen med referensbilden för att kontrollera att kameran har riktats åt rätt håll. En referensbild. SM-server En förkortning av System Management Server. systemadministratör Systemadministratörer har behörighet att logga in i System Manager-programmet och ändra alla systeminställningar. textdata, text Inspelarna kan spela in textströmdata från enheter som kassaapparater eller bensinpumpar. Du kan visa dessa textdata i textdatavisningar som är synkroniserade med video- eller ljudvisningar. Du kan också söka efter textdata genom att ange en exakt text att söka efter eller genom andra kriterier. Tidssökning Systemet letar reda på närmaste inspelade bild eller ljudsekvens från en given tidpunkt framåt eller bakåt i tiden. Mirasys NVR Användarvägledning 97

103 Växla Att växla avser att ändra tillstånd för en digital utgång till det motsatta (stängd eller öppen). Se Ändra tillstånd (Slå På/Av). videovisning Visar realtids- eller inspelad video från en kamera. Det kan finnas flera videovisningar i samma fönster (enhetsfönster) En videovisning visa Avser en visuell representation av enhetsinformation. En kameravisning visar video, en ljudvisning visar frekvens för ljudsignalen, en utgångsvisning visar när utgången är aktiv eller inaktiv. väntetid Med väntetid avses tiden efter det att ett klientprogram har låsts eller du har loggats av om programmet inte används. Zoom Används i två olika sammanhang: 1. Zoomfunktionen i domkameror (PTZ-kameror). 2. Ett av bildverktygen som kan användas i alla kamerabilder för att förstora ett område. Mirasys NVR Användarvägledning 98

104 Index INDEX A aktivitetssökning 56 ändra skala, aktivitetssökning 58 anpassa användargränssnitt 82 enhetsfönster 84 användarinställningar 8 arbetsområde 11 arkitektur, system 4 Arkiv 78 autentisering 53 automatisk låsning och avloggning 8 B bilduppdateringshastighet 27 bildverktyg 64 Bokmärken lägga till och spela upp 62 visa och dölja 11 brus 64 C CD, exportera 68, 69 D dataläge 58 deinterlace, kommando 64 detaljvisning, aktivitetssökning 58 digitala ingångar 45 egenskaper 46 meny 46 visa 45 digitala utgångar 42 egenskaper 43 meny 43 visa 42 domkameror 29 aktivera domstyrning 29 fokus 30 förinställda positioner använda 32 lägga till 32 förinställda positioner och kamerarundturer 31 Hemposition 33 iris 30 kamerarundturer köra 32 lägga till 33 Zoom 30 DVD, exportera 68, 69 E egenskaper 18 digitala ingångar 46 digitala utgångar 43 kameror 26 ljud 36 ljudkommunikation 48 videoutgångar 39 enheter 14 egenskaper 18 fönster 19 genvägsmenyer 18 grupper 14 söka 15 visningar 16 enhetssökning 15 exportera video-, ljud- och textdata 68 F fönster med flera visningar 84 arbeta med 19 sökning 59 spela upp 51 förinställda positioner. Se domkameror funktioner 5 G godkänna larm 76 grafisk sökning. Se aktivitetssökning gråskala, kommando 64 H hemposition, domkameror 33 hitta kanter, kommando 64 hjälpdokumentation 1 99

105 Index I installation 1 J justera, kommando 64 K kameffekt 64 kamerarundturer domkameror köra 32 lägga till 33 enhetsgrupper, köra 28 monitorer köra 38 videoutgångar lägga till 40 kameror egenskaper 26 kamerarundturer 28 lokal video 24 meny 25 om 23 realtidsvideo. 23 spela upp 25 status 27 känslighet, rörelsesökning 55 kartor 20 Kartverktyg 20 klientprogram 4 Konfigurera Pelco KBD300A. 80 kontrast, kommando 65 L Larm 73 åtgärder 73 beskrivningar 76 exportera larmklipp 69 fönster 73 godkänna 76 larminställningar 74 larmlista 75 realtidsvisning 76 söka 77 spelar upp 76 typer av 73 visningar 73 låsa programmet 8 layouter 82 ljud 35 egenskaper 36 öppna kanaler 35 söka 36 spelar upp 36 visa 35 ljud i två riktningar Se ljudkommunikation ljudkommunikation 47 egenskaper 48 meny 48, 50 visa 47 ljusstyrka, kommando 65 logga in och av 7 lokal övervakning 24 lösenord 9 M mängd, rörelsesökning 55 Master-inspelare 4 mediaklipp spelar upp 70 menyrad 10 få tillgång till 82 visa eller dölja 82 Mirasys Media Player 70 monitorer. Se videoutgångar N namnpanel 10 navigerare 13 enheter 14 Enhetsgrupper 14 flytta 83 profiler 14 visa eller dölja 11 NVR Enterprise 6 NVR Pro 6 100

106 Index O Öppna arkiv 79 oscilloskop 35 P profiler 14 PTZ-kameror Se domkameror R realtidsvideo, övervaka 23 Referensbild 28 ritverktyg, rörelsesökning 55 rörelsesökning 54 S senaste larm 75 skala, aktivitetssökning 58 Skapa arkiv 78 skärp, kommando 64 skriva ut bilder 66 skriva ut textdata 72 söka Larm 77 video och ljud 54 sökalternativ, rörelsesökning 56 sökning enheter 15 spara bilder 66 spegelvänd, kommando 64 spela in bilder 28 spela upp 51 ljud 36 spela upp flera visningar 51 video 25 video- och ljudklipp 70 språk, användargränssnitt 8 Stänga arkiv 79 start- och sluttid, aktivitetssökning 56 statuspanel 11 support 2 synkroniserad uppspelning 51 System Manager 4 T Ta bort arkiv 79 ta bort brus, kommando 64 textkanaler 49 textsökning 60 tidsläge 58 tidssökning 59 tvåvägsljud. Se ljudkommunikation U uppdateringshastighet 27 V vänd, kommando 64 verktygsfält 11 videoutgångar 38 egenskaper 39 kamerarundturer köra 38 lägga till 40 välja kameror 38 visa 38 visa egenskaper 18 verktygsfält och fönster 11, 82 visa video 23 W Windows Media Player 71 Z Zoom domkameror 30 videovisning
