Modell: BPA 201F22. STANDARD MODELLER Absorberande: Reflekterande: - BPR 101L22 - BPA 101L22 - BPR 201L22 - BPA 201F22

Transkript

1 Buller har en stor inverkan på vår livskvalitet, omkring 2 miljoner människor utsätts för bullernivåer över 55 db. Vägtrafiken som är den vanligaste bullerkällan utsätter ca 1,6 miljoner människor dagligen för störande vägtrafikbuller, resterande andel kommer från tåg och flyg Skönheten och oljudet Handbok i Trafikbullerskydd (Svenska Kommunförbundet). För att underlätta projektering, tillverkning, montage och underhåll av bullerplank så har vi på Bra Bullerplank tagit fram ett par standardmodeller samt riktlinjer för underhåll av dessa enligt föreskrifter från Sveriges Provnings- och Forskningsinstitut. Vi har valt att arbeta med trä som av branschen anses som det lämpligaste materialet samt att det är ett lätt, starkt och formbart. Bullerplank av trä kan vi anpassa till de flesta miljöer och ge dessa en estetiskt tilltalande ytstruktur, färg och mönster samt utforma dessa med hänsyn till trafiksäkerhet och landskapsbild. Träbyggnader har en lång tradition i det svenska landskapet, trä är också det material som de flesta uppskattar i sin närmiljö. Vi på Bra Bullerplank anser att trä kan utformas så att bullerplank får en god funktion, lång hållbarhet och bli lätta att underhålla, allt detta leder till en liten miljöpåverkan samt en god projektekonomi. Reflekterande: - BPR 101L22 - BPR 201L22 STANDARD MODELLER Absorberande: - BPA 101L22 - BPA 201F22

2

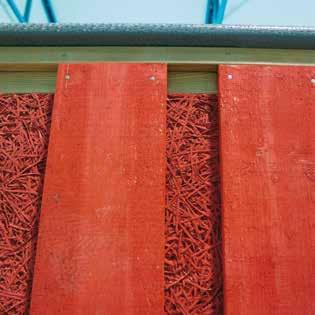

3 Modell BPA 201F22 är en absorberande bullerskärm i säkerhetsklass S3 med enkelsidig fjällpanel som ska byggas mellan en ljudkälla, till exempel järnväg och den miljö som störs av detta buller. När ett bullerplank placeras i ett ljudfält reflekteras en del av ljudet och därför minskar ljudnivån i bullerplankets skugga. Bullerplankets höjd är av stor betydelse för minskningen av ljudet men av praktiska själ är skärmhöjden oftast begränsad till 3 4 meter. Den ljuddämpningen som uppnås med ett absorberande bullerplank i B3 och A4 klassen är över 24 db och denna dämpning beror främst på att ljudet absorberas när det träffar bullerplanket. Är behovet av ljuddämpning bara db så räcker det med ett reflekterande bullerplank som Bra Bullerplanks Modell BPR 101L22. Ett bullerplank måste vara helt tätt, sprickor och spalter minskar ljudisoleringen, bullerplanket ska också sluta tätt mot marken. Enbart med några centimeters glipa mellan skärm och mark så kan halva eller mer av bullerdämpningens effekt försvinna. Detta ställer stora krav på material och konstruktion vid tillverkningen av bullerplank. Vi på Bra Bullerplank har anpassat våra bullerplank efter marknadens högt uppsatta regler. Alla våra bullerplank går att beställa i Säkerhetsklasserna S1 S3, Bullerklasserna B1 B3 och Absorptionsklasserna A1 A4. Våra bullerskärmar går att få med trästomme 45 * 95 mm 150 * 150 mm, träpanel 22 * 120 mm 38 * 150 mm och kan beställas i längder på 1,5 m 4,0 m och höjder om 1,5 m 4,0 m. Utöver dessa standardmodeller tillverkar vi bullerplank efter era specifika önskemål.

4 A B C Makadam TerraWing TerraWing D Regelstomme 95x95 NTR"AB" D C Regelstomme 95x95 NTR"AB Snesågadregel A Protan EX, 1,2 mm Playwood 20x250 Regelstomme 95x95 NTR"AB" Regel 45x75 NTR"AB" Glepanel 22x150 Spåntadpanel 22x125 B Regelstomme 95x950NTR"AB Cementskiva 10x400 Spåntadpanel 22x125 Regel 45x45 NTR"AB" Spåntpanel 22x125 Regel 45x45 NTR"AB" Cementskiva 10x400 Bult M 16x150 Träregel 45x95 Spåntpanel 22x125

5 Modell: BPA 201F22 Konstruktio Stolpar: Trä stomme: C24, 95 * 95 Fjällpanel: 22 * 120 Spontad panel: 22 * 120 Panel: 22 * 150 Träull: 50 mm Mineralull: 50 mm Målning: Virke och träull 2 ggr med Falu Rödfärg, NCS:S5040-Y80R (grund + topp. ändträ och utsatta skarvar en extra gång med grund) Infästningsmaterial: Spik och skruv, korrosionsklass C4 Anslutning mot mark: Fibercementskiva, 10 mm Anslutning överkant: Takduk, Protan EX 1,2 mm Allmänna Bestämmelser: ABT 06 / AB 04 Extra val Avtäckning: Stolpar: Annat färgsystem: Toppbräda lutande i vinkel 2 st 32 * 150 mm alternativt 0,6 mm täckplåt Upphöjd och markerad stolpe Grundolja + grundfärg och 2 topp lager Regelverk Dimensionering: TRVK BRO 11 Vindlast: EN Snölast: BFS 2006:11 Dynamisklast: EN :2003 Tåghastighet: 144 km/h Referensvindhastighet: 24 m/s Terrängtyp: II Teknisk livslängd: 40 år Säkerhetsklass: SK 3 Ljudisolering: B3 Ljudabsorption: A4 Utförandeklass: EXC2 Grundläggning Geografi: Plan mark, Bullervall, Slänt, Väg, Järnväg Geoteknik: Volymvikt = 18, Friktionsvinkel = 32 Fundament: TerraWing Grundläggningssystem Tim Uddfors, Sales Manager För mer information kring våra produkter och företag kontakta: tim@brabullerplank.se
