1 Hållbar återvinning av näring

2 Om EkoBalans Lösningar för hållbar återvinning av näringsämnen från reningsverk, biogasanläggningar, jordbruk, livsmedelsindustri och förbränningsanläggningar Återföring av näringsämnena till kretsloppet via högkvalitativa gödselmedel och gödslingskoncept EkoBalans kombinerar kvalificerad kompetens inom växtekologi, kemiteknik, jordbruk och skogsbruk

Återföring av näringsämnena till kretsloppet via högkvalitativa gödselmedel och

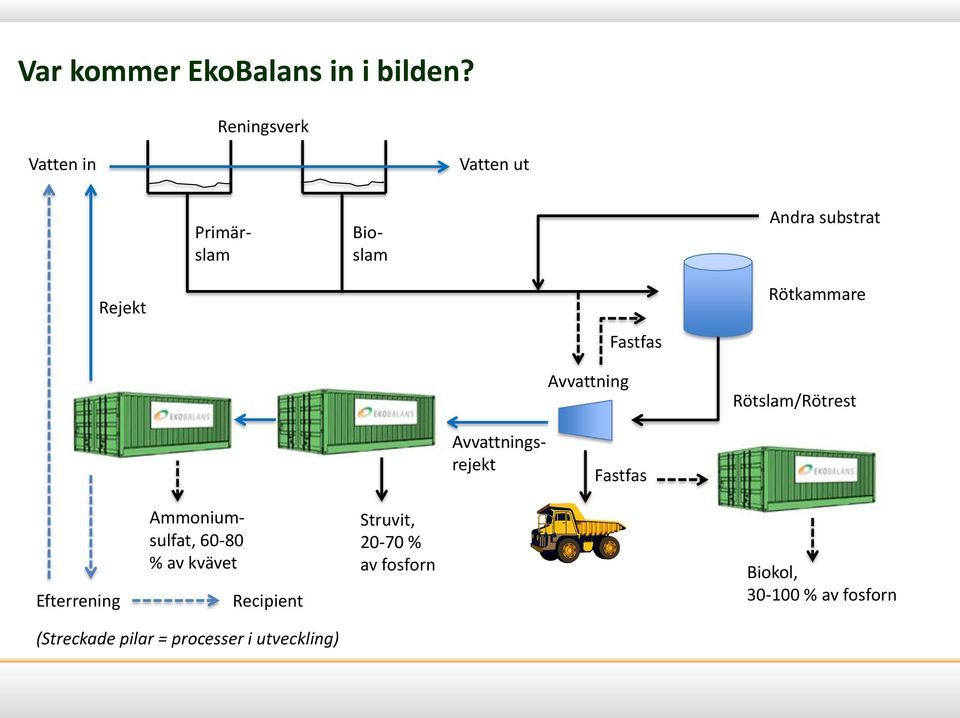

3 Var kommer EkoBalans in i bilden? Reningsverk Vatten in Vatten ut Primärslam Bioslam Andra substrat Rejekt Rötkammare Fastfas Avvattning Rötslam/Rötrest Avvattningsrejekt Fastfas Efterrening Ammoniumsulfat, % av kvävet Recipient Struvit, % av fosforn Biokol, % av fosforn (Streckade pilar = processer i utveckling)

Fastfas Avvattning Rötslam/Rötrest Avvattningsrejekt Fastfas Efterrening

4 EkoBalans processer Fosforåtervinning som struvit Integrerad fosforåtervinning mer struvit Kväveåtervinning som ammoniumsulfat Slamförädling/detoxifiering och näringsåtervinning genom pyrolys Produktion av kretsloppsgödselmedel Processerna är applicerbara på reningsverk, biogasanläggningar, jordbruk, livsmedelsindustri

näringsåtervinning genom pyrolys Produktion av kretsloppsgödselmedel

5 EkoBalans anläggning för fosforutvinning i Helsingborg Pilotanläggning för utveckling av både slamavvattning och struvitproduktion. Omställd till kommersiell struvitproduktion i dec Struvitfällning sker i 3 st fällningstankar à 2 m 3. Produktion upp till 500 kg/vecka.

7 Fördelar med Ekobalans teknik Kort uppehållstid = hög kapacitet på liten anläggning ph-höjning genom CO 2 -stripping Inget eller litet behov av lut Enkel och robust process Utvunnen struvit föreligger i en form som är lämplig för vidareförädling

-stripping Inget eller litet behov av lut Enkel och robust

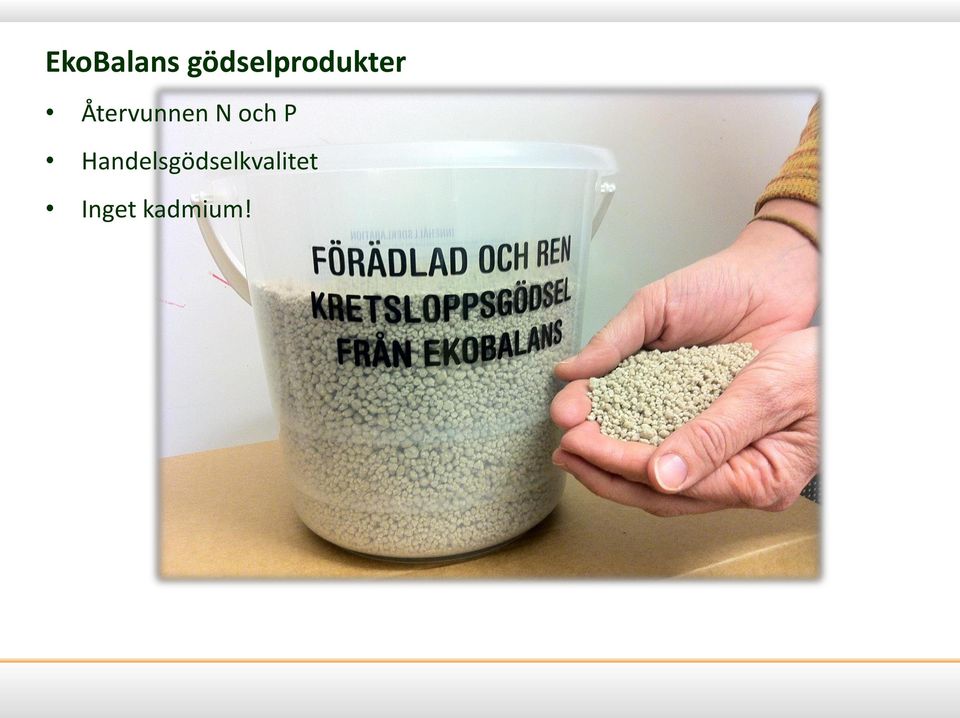

8 EkoBalans gödselprodukter Återvunnen N och P Handelsgödselkvalitet Inget kadmium!

9 Struvitutvinning ur slutavvattningsrejekt på reningsverk med Bio-P Vatten in P 100 % Vatten ut P 5 % Primärslam P 25 % Returslam P 70 % Rötkammare Överskottsslam Rötslam Torrfas Slamavvattning Rejekt P 75 % Maximal fosforutvinning: 25 % av till reningsverket inkommande fosfor Struvit P 20 %

Rötkammare Överskottsslam Rötslam Torrfas Slamavvattning Rejekt P 75 %

10 Integrerat system: struvitutvinning ur rejekt från avvattning av bioslam före rötkammaren Vatten in Vatten ut P 100 % P 5 % Primärslam P 25 % Returslam P 70 % Rötkammare P 15 % Slamavvattning P-släpp Rötslam Rejekt Torrfas Slamavvattning P 35 % P 55 % Maximal fosforutvinning: >60 % av till reningsverket inkommande fosfor Rejekt P 5 % Struvit P 60 %

Rötkammare P 15 % Slamavvattning P-släpp Rötslam Rejekt Torrfas Slamavvattning P 35 % P

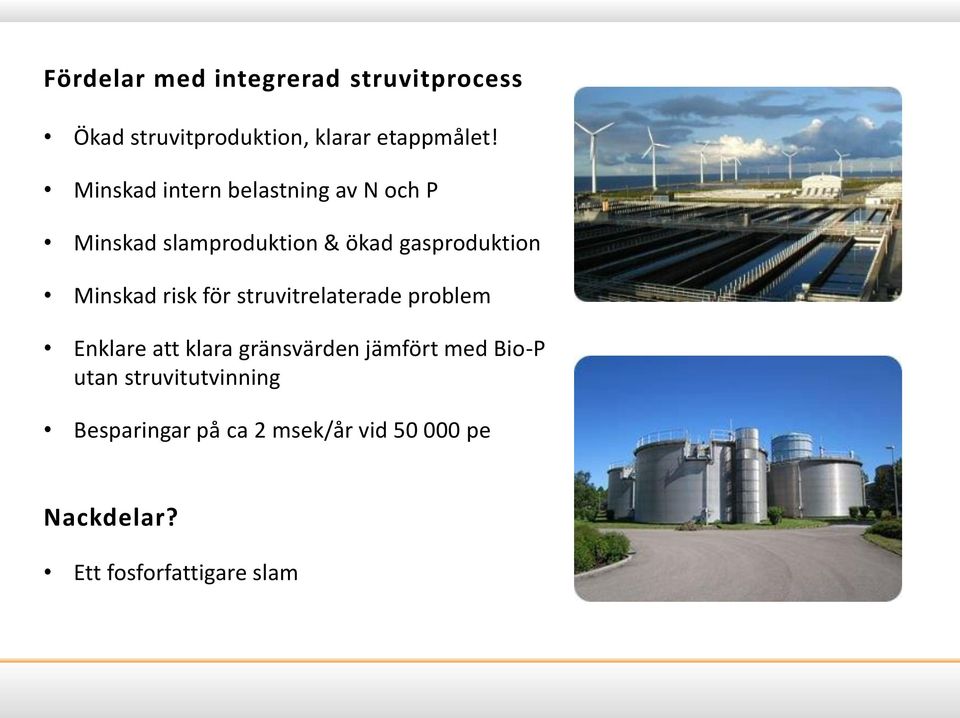

11 Fördelar med integrerad struvitprocess Ökad struvitproduktion, klarar etappmålet! Minskad intern belastning av N och P Minskad slamproduktion & ökad gasproduktion Minskad risk för struvitrelaterade problem Enklare att klara gränsvärden jämfört med Bio-P utan struvitutvinning Besparingar på ca 2 msek/år vid pe Nackdelar? Ett fosforfattigare slam

risk för struvitrelaterade problem Enklare att klara gränsvärden jämfört med Bio-P utan

12 Utmaningar slam Billig hygienisering Ta bort tungmetaller, sskt kadmium Ta bort oönskade organiska ämnen Minska fukthalt Billigare än förbränning

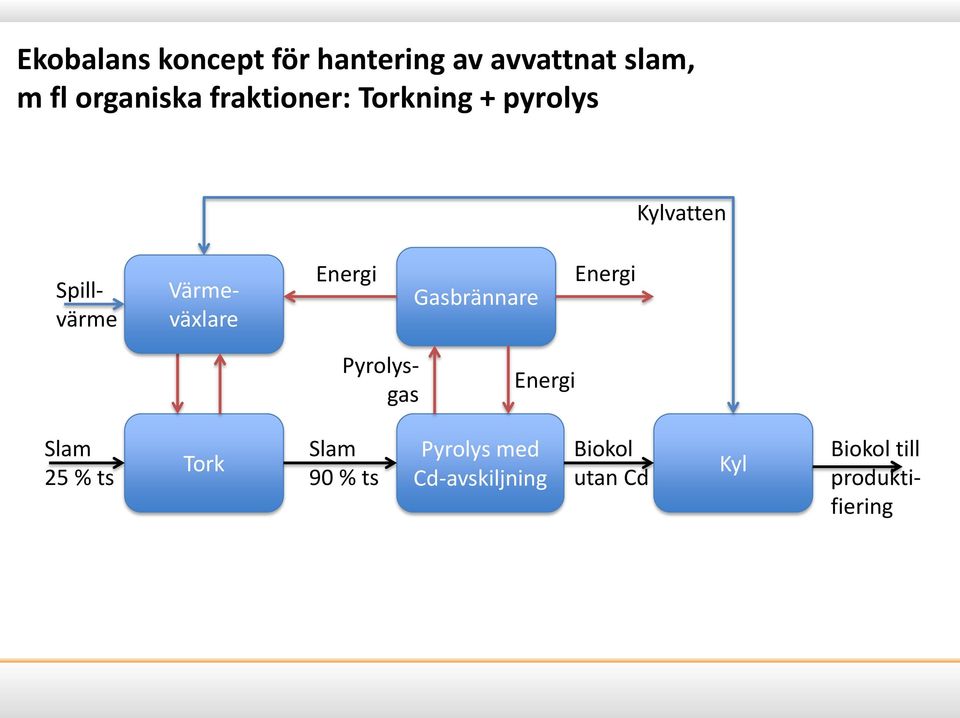

13 Ekobalans koncept för hantering av avvattnat slam, m fl organiska fraktioner: Torkning + pyrolys Kylvatten Spillvärme Värmeväxlare Energi Gasbrännare Energi Pyrolysgas Energi Slam 25 % ts Tork Slam 90 % ts Pyrolys med Cd-avskiljning Biokol utan Cd Kyl Biokol till produktifiering

Energi Gasbrännare Energi Pyrolysgas Energi Slam 25 % ts Tork Slam 90

14 Exempel på utrustning för pyrolys

15 Exempel på utrustning för slamtorkning

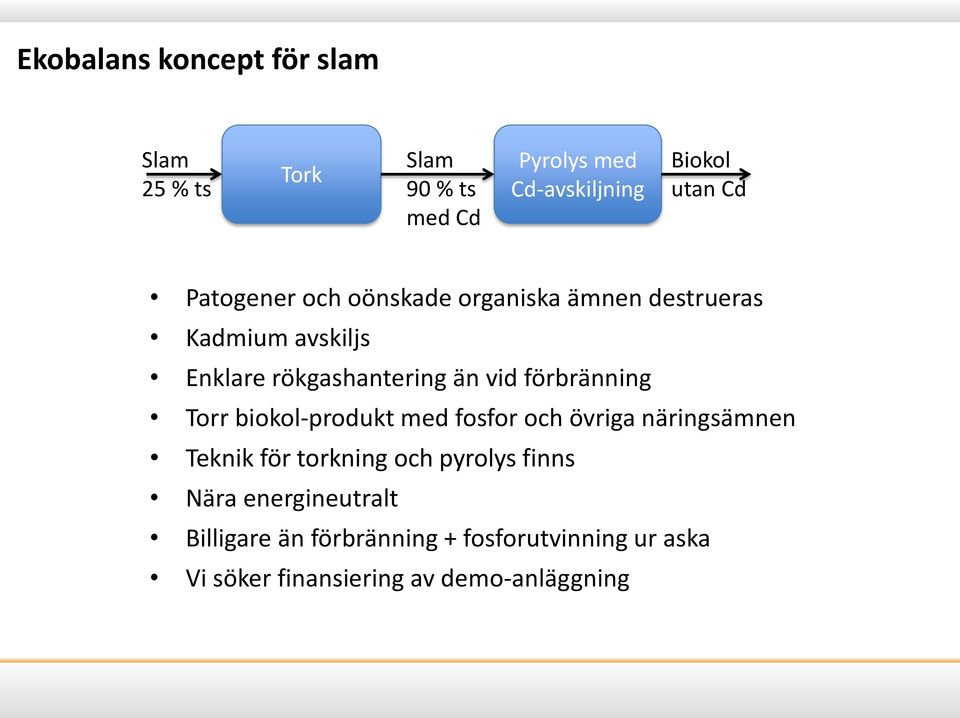

Ekobalans koncept för slam Slam 25 % ts Tork Slam 90 % ts med Cd Pyrolys med Cd-avskiljning Biokol utan Cd Patogener och oönskade organiska ämnen destrueras Kadmium avskiljs Enklare rökgashantering

16 Ekobalans koncept för slam Slam 25 % ts Tork Slam 90 % ts med Cd Pyrolys med Cd-avskiljning Biokol utan Cd Patogener och oönskade organiska ämnen destrueras Kadmium avskiljs Enklare rökgashantering än vid förbränning Torr biokol-produkt med fosfor och övriga näringsämnen Teknik för torkning och pyrolys finns Nära energineutralt Billigare än förbränning + fosforutvinning ur aska Vi söker finansiering av demo-anläggning

förbränning Torr biokol-produkt med fosfor och övriga näringsämnen Teknik för torkning och pyrolys finns

17 Från ord till handling! Hållbar återföring

18 Gunnar Thelin Axel Granlund Ekobalans Fenix AB Ideon Science Park Lund
