Användarhandbok. Översikt över maskinen. Fylla på papper. Skriva ut dokument. Konfigurera maskinen med hjälp av verktyg. Underhålla maskinen

Transkript

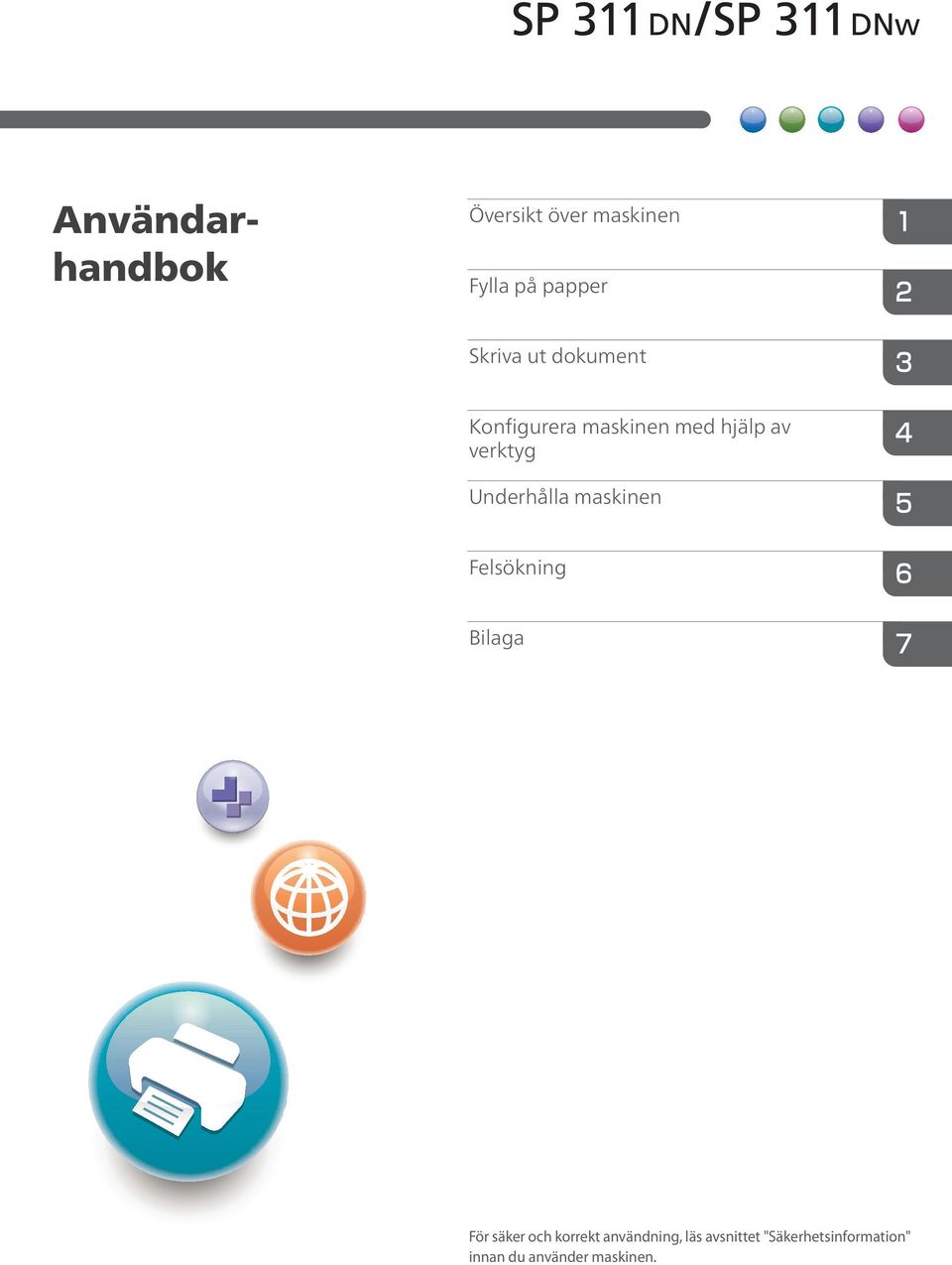

1 Användarhandbok Översikt över maskinen Fylla på papper Skriva ut dokument Konfigurera maskinen med hjälp av verktyg Underhålla maskinen Felsökning Bilaga För säker och korrekt användning, läs avsnittet "Säkerhetsinformation" innan du använder maskinen.

2

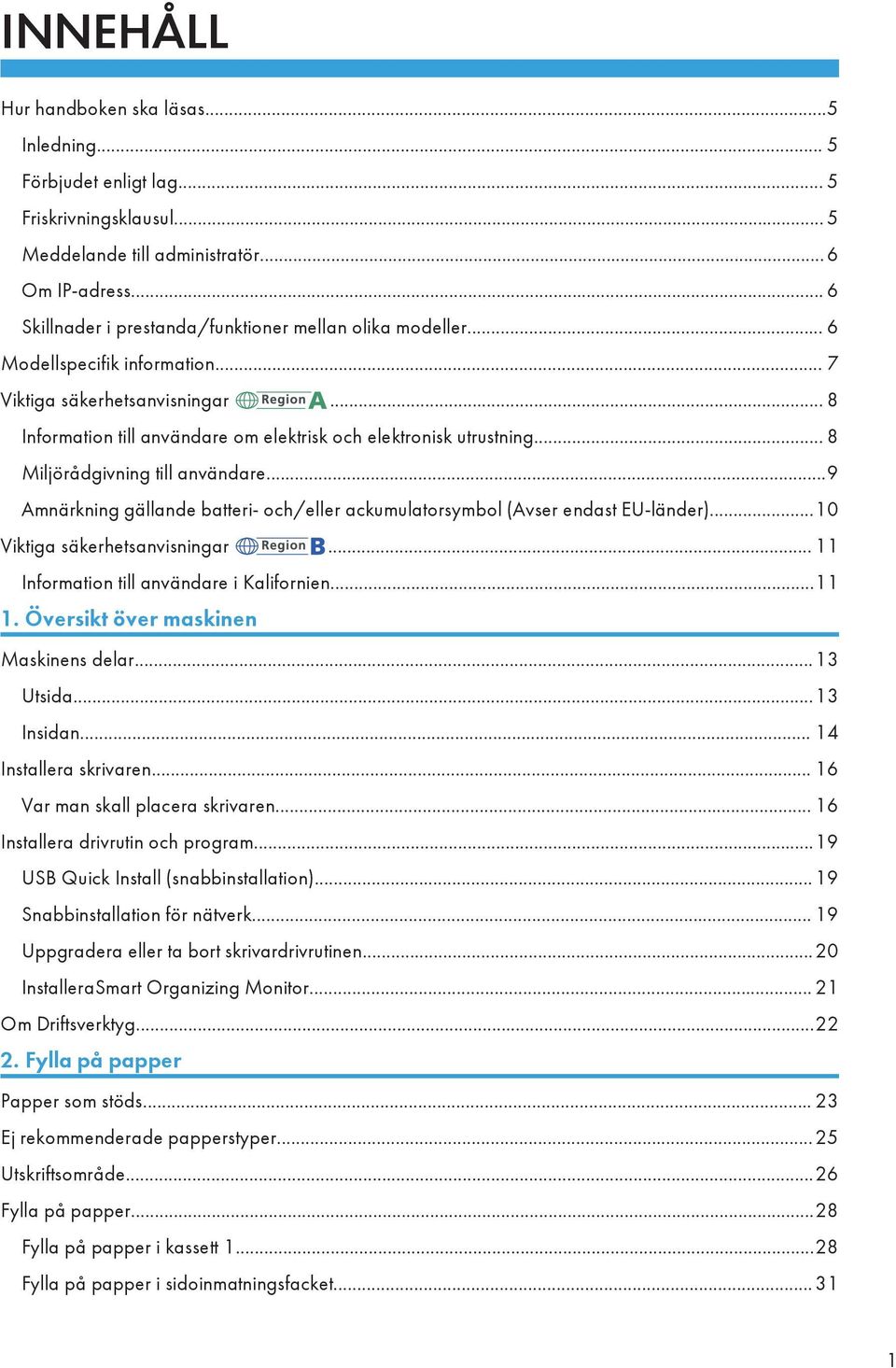

3 INNEHÅLL Hur handboken ska läsas...5 Inledning... 5 Förbjudet enligt lag... 5 Friskrivningsklausul... 5 Meddelande till administratör... 6 Om IP-adress... 6 Skillnader i prestanda/funktioner mellan olika modeller... 6 Modellspecifik information... 7 Viktiga säkerhetsanvisningar... 8 Information till användare om elektrisk och elektronisk utrustning... 8 Miljörådgivning till användare...9 Amnärkning gällande batteri- och/eller ackumulatorsymbol (Avser endast EU-länder)...10 Viktiga säkerhetsanvisningar Information till användare i Kalifornien Översikt över maskinen Maskinens delar...13 Utsida...13 Insidan Installera skrivaren Var man skall placera skrivaren Installera drivrutin och program...19 USB Quick Install (snabbinstallation) Snabbinstallation för nätverk Uppgradera eller ta bort skrivardrivrutinen...20 InstalleraSmart Organizing Monitor Om Driftsverktyg Fylla på papper Papper som stöds Ej rekommenderade papperstyper...25 Utskriftsområde...26 Fylla på papper...28 Fylla på papper i kassett Fylla på papper i sidoinmatningsfacket

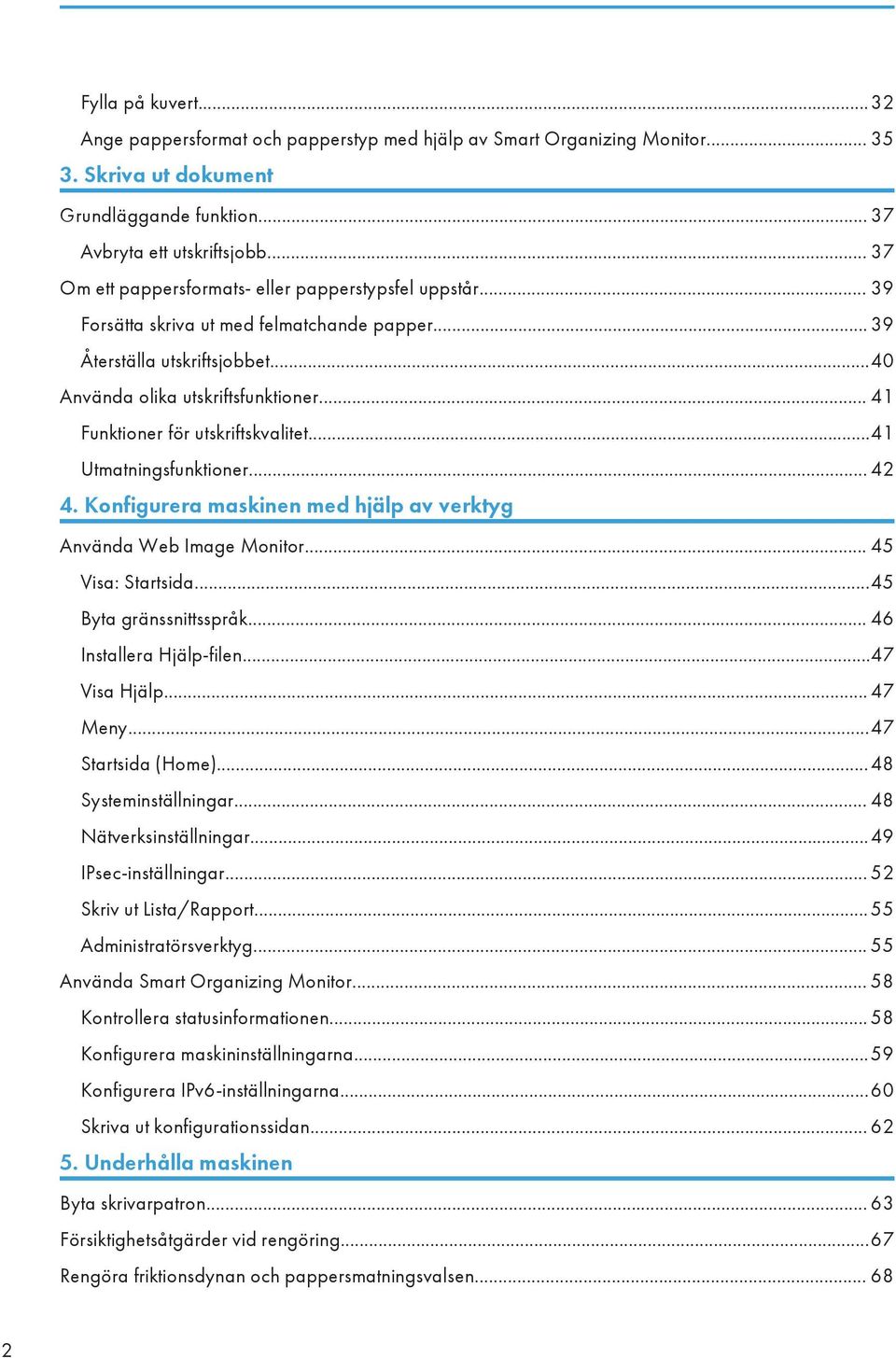

4 Fylla på kuvert...32 Ange pappersformat och papperstyp med hjälp av Smart Organizing Monitor Skriva ut dokument Grundläggande funktion Avbryta ett utskriftsjobb Om ett pappersformats- eller papperstypsfel uppstår Forsätta skriva ut med felmatchande papper Återställa utskriftsjobbet...40 Använda olika utskriftsfunktioner Funktioner för utskriftskvalitet...41 Utmatningsfunktioner Konfigurera maskinen med hjälp av verktyg Använda Web Image Monitor Visa: Startsida...45 Byta gränssnittsspråk Installera Hjälp-filen...47 Visa Hjälp Meny...47 Startsida (Home)...48 Systeminställningar Nätverksinställningar...49 IPsec-inställningar Skriv ut Lista/Rapport Administratörsverktyg Använda Smart Organizing Monitor Kontrollera statusinformationen Konfigurera maskininställningarna...59 Konfigurera IPv6-inställningarna...60 Skriva ut konfigurationssidan Underhålla maskinen Byta skrivarpatron Försiktighetsåtgärder vid rengöring...67 Rengöra friktionsdynan och pappersmatningsvalsen

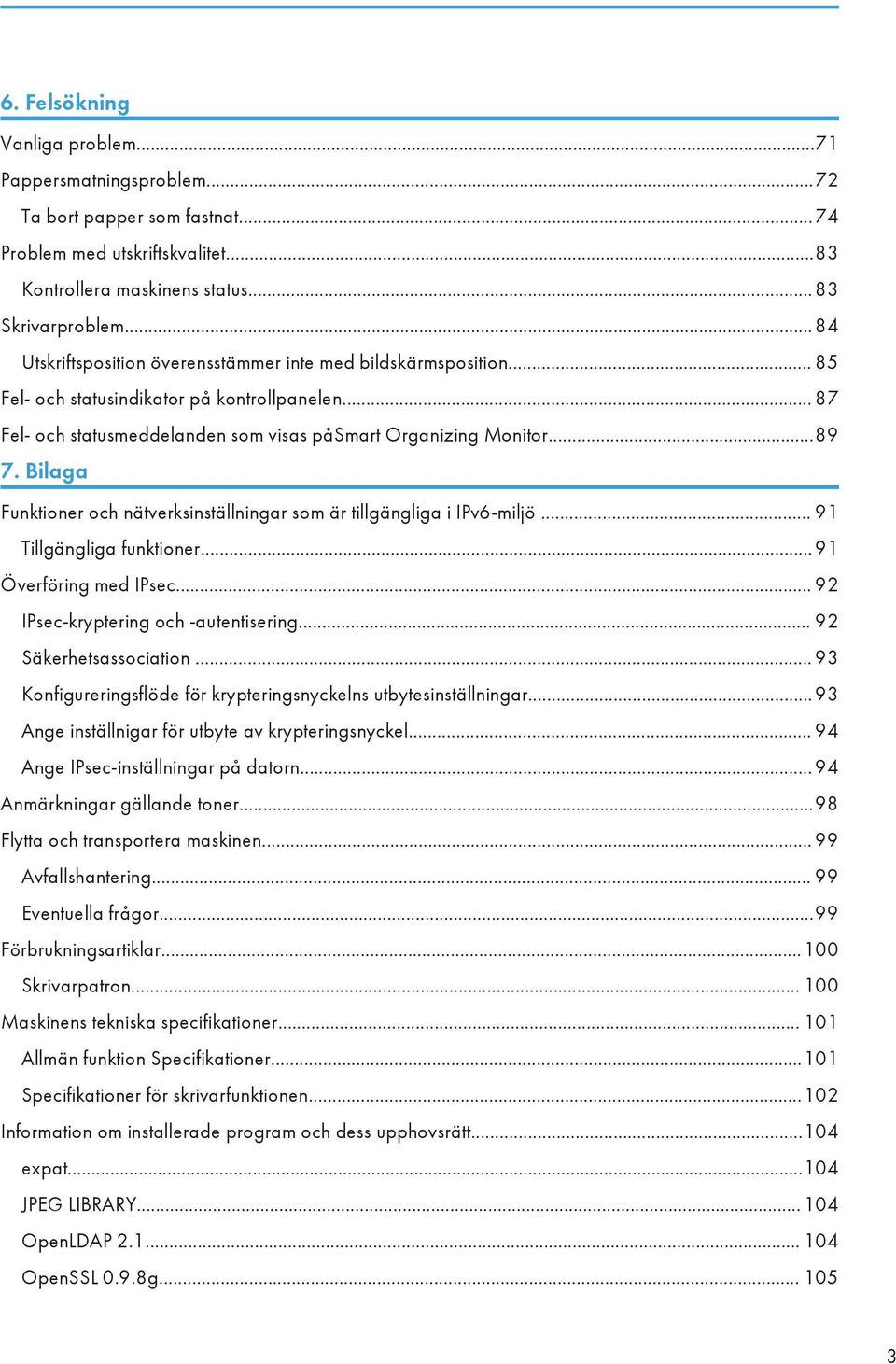

5 6. Felsökning Vanliga problem...71 Pappersmatningsproblem...72 Ta bort papper som fastnat...74 Problem med utskriftskvalitet...83 Kontrollera maskinens status Skrivarproblem Utskriftsposition överensstämmer inte med bildskärmsposition Fel- och statusindikator på kontrollpanelen Fel- och statusmeddelanden som visas påsmart Organizing Monitor Bilaga Funktioner och nätverksinställningar som är tillgängliga i IPv6-miljö Tillgängliga funktioner Överföring med IPsec IPsec-kryptering och -autentisering Säkerhetsassociation Konfigureringsflöde för krypteringsnyckelns utbytesinställningar Ange inställnigar för utbyte av krypteringsnyckel Ange IPsec-inställningar på datorn Anmärkningar gällande toner...98 Flytta och transportera maskinen Avfallshantering Eventuella frågor...99 Förbrukningsartiklar Skrivarpatron Maskinens tekniska specifikationer Allmän funktion Specifikationer Specifikationer för skrivarfunktionen Information om installerade program och dess upphovsrätt expat JPEG LIBRARY OpenLDAP OpenSSL 0.9.8g

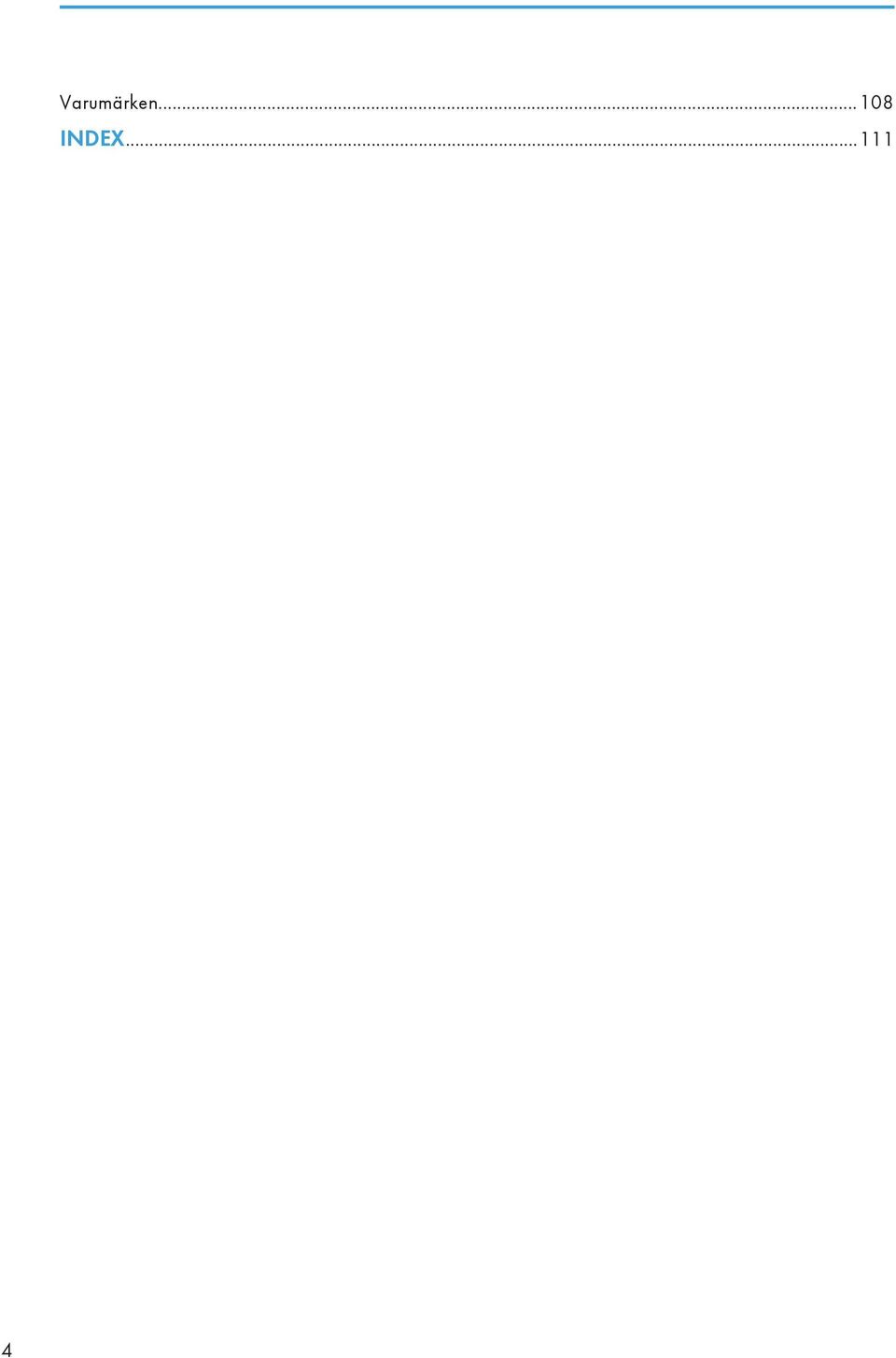

6 Varumärken INDEX

7 Hur handboken ska läsas Inledning Den här handboken innehåller instruktioner om hur driften av den här maskinen ska skötas och information om hur man använder den. För din egen säkerhet bör du läsa handboken noga innan du använder maskinen. Förvara den lätt tillgängligt för framtida behov. Förbjudet enligt lag Det är inte tillåtet att kopiera eller skriva ut något som har kopieringsskydd. Kopiering eller utskrift av följande är i allmänhet förbjudet. sedlar, skattemärken, obligationer, aktiebrev, bank- och postväxlar, checkar, pass eller körkort. Föregående lista är bara ett exempel och inte allomfattande. Vi tar inte ansvar för att den är fullständig eller exakt. Om du har frågor gällande den lagliga rätten att kopiera eller skriva ut vissa artiklar, tala med din advokat. Friskrivningsklausul Innehållet i denna handbok kan ändras utan föregående meddelande. Under inga omständigheter kan företaget hållas ansvarigt för direkta, indirekta eller särskilda skador eller följdskador som orsakats p.g.a. felaktigt handhavande av maskinen. I möjligaste mån och i enlighet med tillämplig lag är tillverkaren inte ansvarig under några omständigheter för skador som uppstått vid funktionsavbrott, förlust av registrerad information, eller vid användning eller icke-användning, av denna produkt och/eller användarhandböcker som medföljer maskinen. Var noga med att alltid kopiera eller säkerhetskopiera information registrerad i maskinen. Dokument eller information kan raderas vid användarfel eller funktionsstörning. Tillverkaren är inte under några omständigheter ansvarig för dokument skapade i maskinen eller några resultat till följd av din tillämpning av registrerad information. För bästa möjliga utskriftskvalitet rekommenderar tillverkaren att du använder tillverkarens egen originaltoner. Tillverkaren är inte ansvarig för skador eller kostnader som uppstår till följd av användning av delar som inte är originaldelar tillsammans med era kontorsprodukter. Två olika måttenheter används i den här handboken. Vissa bilder och förklaringar i den här handboken kan skilja sig från din produkt beroende på förbättringar eller uppdateringar av produkten. 5

8 Meddelande till administratör Lösenord När du loggar in på den här skrivaren kommer du bli ombedd att ange lösenordet. Vi rekommenderar starkt att du ändrar det fabriksinställda lösenordet direkt för att förhindra informationsläckage och obehöriga åtgärder. Du kommer att ombes att ange ditt lösenord när du försöker att ändra skrivarinställningar som konfigurerats med hjälp av Web Image Monitor. För att använda det fabriksinställda lösenordet lämnar du lösenordet blankt när du använder Web Image Monitor. För att ändra lösenord för Web Image Monitor behöver du logga in som amdinistratör och sedan göra de inställningar som krävs. För mer information om hur man anger ett lösenord, se s. 45 "Använda Web Image Monitor". Om IP-adress I den här handboken täcker "IP-adress" både IPv4- och IPv6-miljöer. Läs de instruktioner som avser den miljö du använder. Skillnader i prestanda/funktioner mellan olika modeller Skillnaderna i prestanda/funktioner mellan olika modeller är följande: SP 311DN SP 311DNw Typ Typ 1 Typ 2 Trådlöst LAN Ej tillgängligt Tillgängligt (standard) Vissa bilder handboken kan skilja sig från din produkt, men alla förklaringar avser din produkt. 6

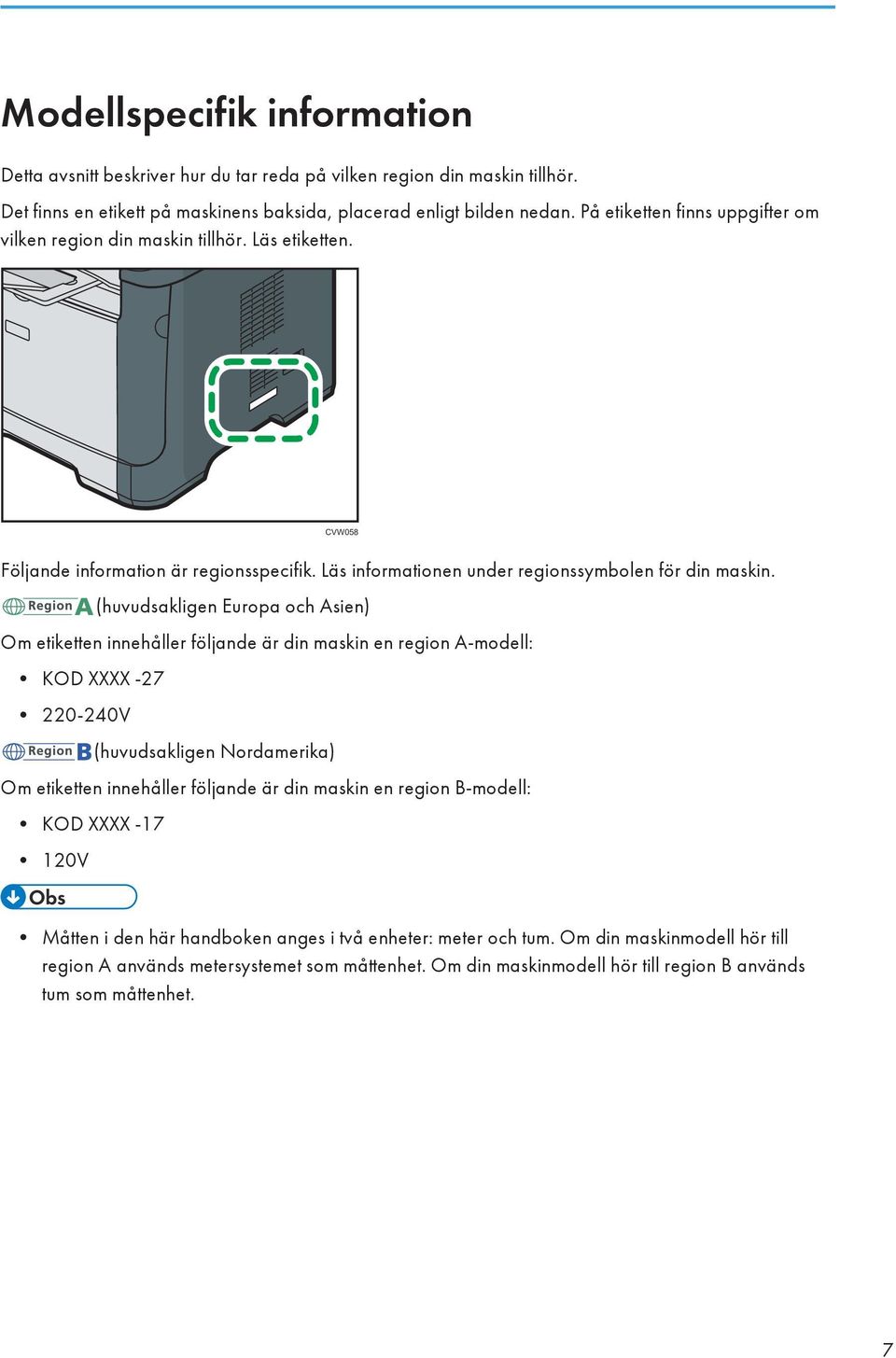

9 Modellspecifik information Detta avsnitt beskriver hur du tar reda på vilken region din maskin tillhör. Det finns en etikett på maskinens baksida, placerad enligt bilden nedan. På etiketten finns uppgifter om vilken region din maskin tillhör. Läs etiketten. CVW058 Följande information är regionsspecifik. Läs informationen under regionssymbolen för din maskin. (huvudsakligen Europa och Asien) Om etiketten innehåller följande är din maskin en region A-modell: KOD XXXX V (huvudsakligen Nordamerika) Om etiketten innehåller följande är din maskin en region B-modell: KOD XXXX V Måtten i den här handboken anges i två enheter: meter och tum. Om din maskinmodell hör till region A används metersystemet som måttenhet. Om din maskinmodell hör till region B används tum som måttenhet. 7

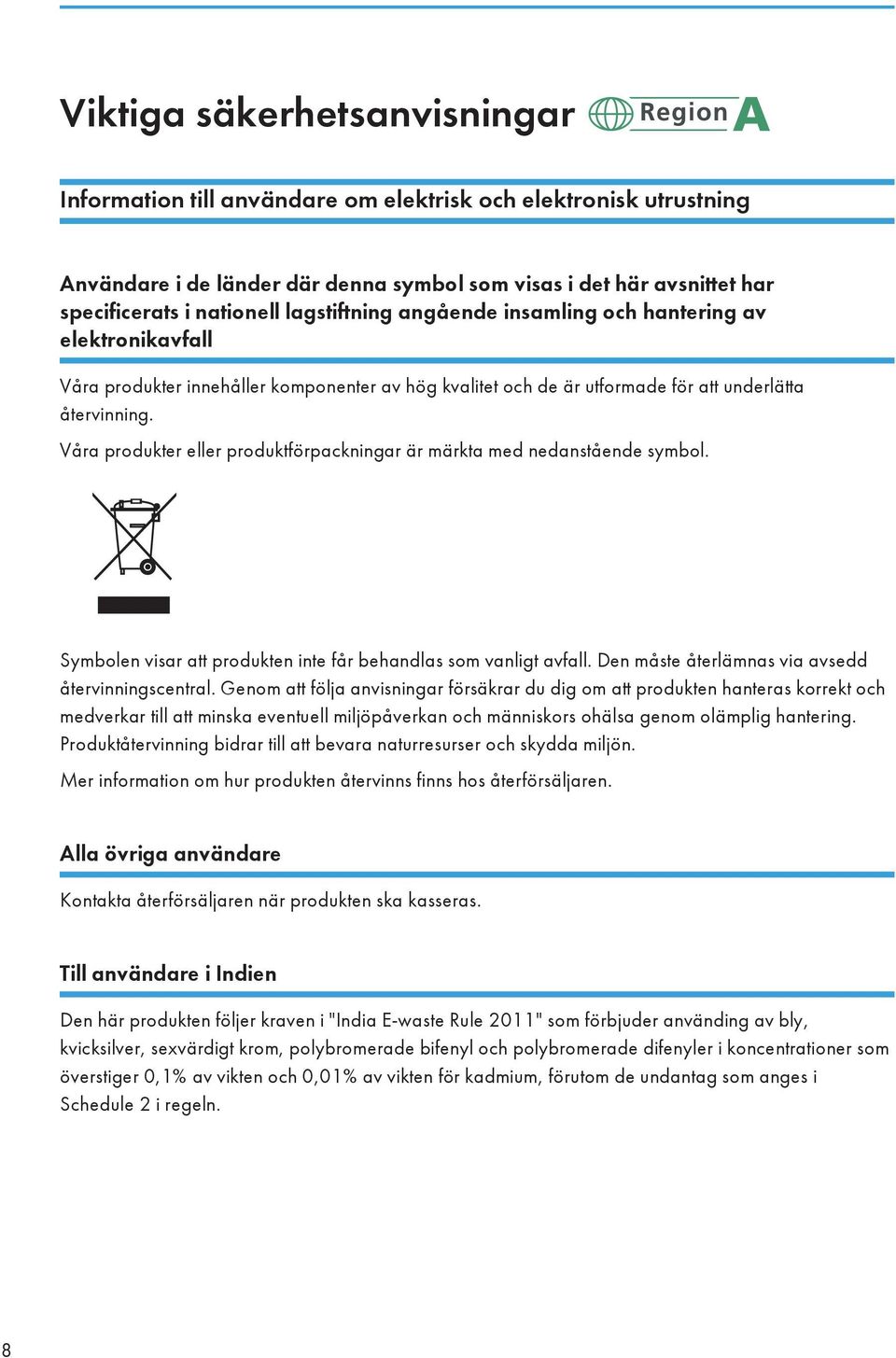

10 Viktiga säkerhetsanvisningar Information till användare om elektrisk och elektronisk utrustning Användare i de länder där denna symbol som visas i det här avsnittet har specificerats i nationell lagstiftning angående insamling och hantering av elektronikavfall Våra produkter innehåller komponenter av hög kvalitet och de är utformade för att underlätta återvinning. Våra produkter eller produktförpackningar är märkta med nedanstående symbol. Symbolen visar att produkten inte får behandlas som vanligt avfall. Den måste återlämnas via avsedd återvinningscentral. Genom att följa anvisningar försäkrar du dig om att produkten hanteras korrekt och medverkar till att minska eventuell miljöpåverkan och människors ohälsa genom olämplig hantering. Produktåtervinning bidrar till att bevara naturresurser och skydda miljön. Mer information om hur produkten återvinns finns hos återförsäljaren. Alla övriga användare Kontakta återförsäljaren när produkten ska kasseras. Till användare i Indien Den här produkten följer kraven i "India E-waste Rule 2011" som förbjuder använding av bly, kvicksilver, sexvärdigt krom, polybromerade bifenyl och polybromerade difenyler i koncentrationer som överstiger 0,1% av vikten och 0,01% av vikten för kadmium, förutom de undantag som anges i Schedule 2 i regeln. 8

11 Miljörådgivning till användare Användare i EU, Schweiz och Norge Förbrukningsvaror (kapacitet) Se Användarhandboken eller läs informationen på förbrukningsvarornas förpackning. Återvunnet papper Maskinen kan använda återvunnet papper som producerats enligt den europeiska standarden EN 12281:2002 eller standarden DIN De produkter som använder EP-teknik för utskrift kan skriva ut på 64 g/m 2 -papper som innehåller mindre råmaterial och som därmed kan vara en betydande resursbesparing. Duplexutskrift (om tillämpligt) Duplexutskrift låter dig använda båda sidor av arket. Det minskar pappersförbrukningen. Vi rekommenderar att den här funktionen är aktiverad när du skriver ut. Återvinningsprogram för bläck- och tonerpatroner Bläck- och tonerpatroner för återvinning tas emot utan avgift från användare och enligt lokala bestämmelser. Mer information om återvinningsprogrammet finns på webbsidan nedan eller fråga din servicetekniker. Energieffektivitet Mängden energi en maskin förbrukar beror lika mycket på dess inställningar som på hur du använder den. Maskinen är designad så att du ska kunna minska dina energikostnader genom en övergång till Klar-läge när sista sidan skrivits ut. Vid behov kan maskinen skriva ut direkt ifrån detta läget. Om inga ytterligare utskrifter begärs och en angiven tidsperiod passerar övergår enheten till ett energisparläge. I energisparläge förbrukar maskinen mindre energi (watt). Om maskinen ska skriva ut igen behöver den lite längre tid att återhämta sig från ett energisparläge än från Klar-läget. För maximal energibesparing rekommenderar vi att standardinställningarna används. Produkter som följer Energy Star-kraven är alltid energieffektiva. 9

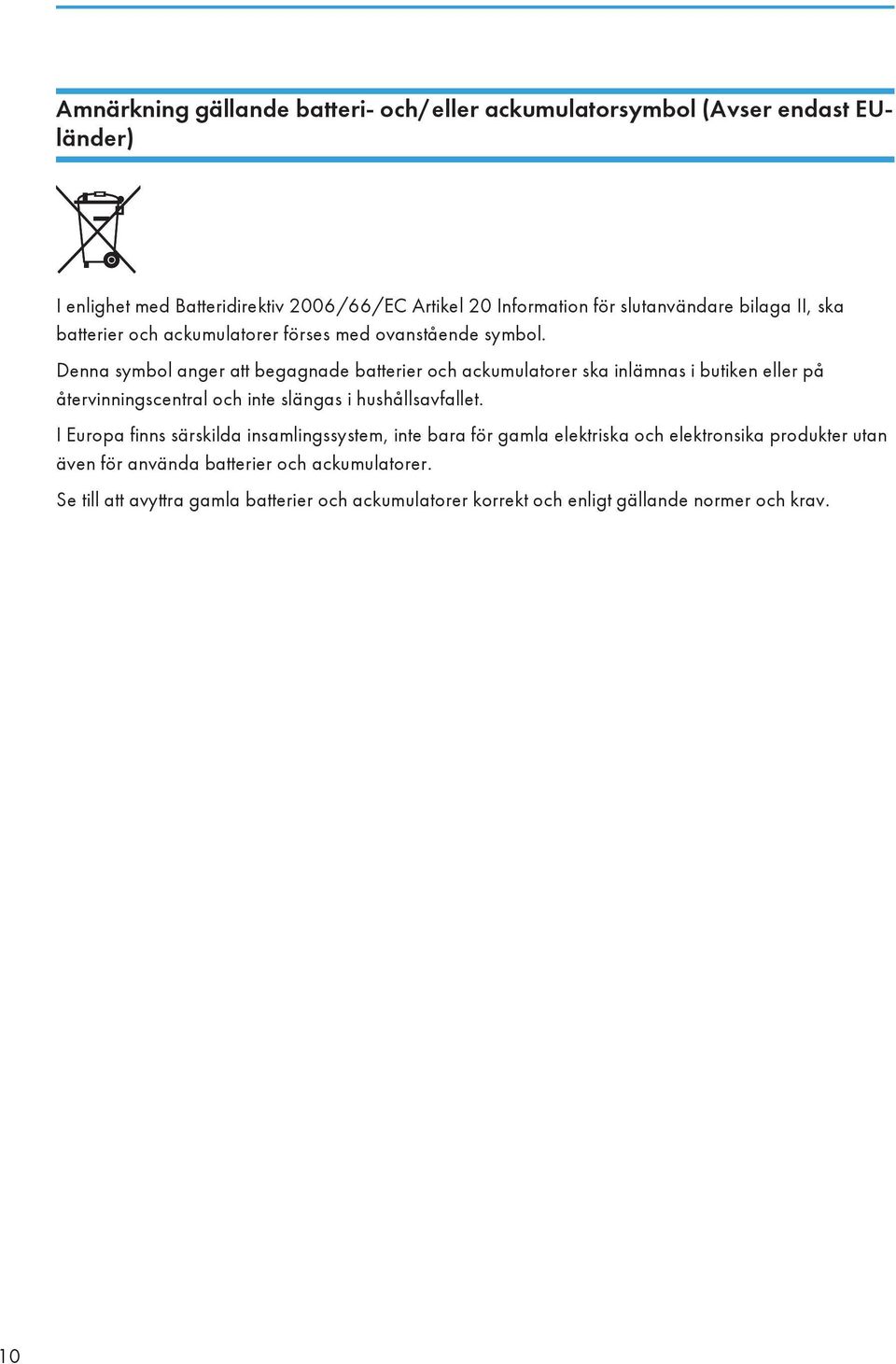

12 Amnärkning gällande batteri- och/eller ackumulatorsymbol (Avser endast EUländer) I enlighet med Batteridirektiv 2006/66/EC Artikel 20 Information för slutanvändare bilaga II, ska batterier och ackumulatorer förses med ovanstående symbol. Denna symbol anger att begagnade batterier och ackumulatorer ska inlämnas i butiken eller på återvinningscentral och inte slängas i hushållsavfallet. I Europa finns särskilda insamlingssystem, inte bara för gamla elektriska och elektronsika produkter utan även för använda batterier och ackumulatorer. Se till att avyttra gamla batterier och ackumulatorer korrekt och enligt gällande normer och krav. 10

13 Viktiga säkerhetsanvisningar Information till användare i Kalifornien Perklorat - hanteras enligt speciella rekommendationer. Se: perchlorate 11

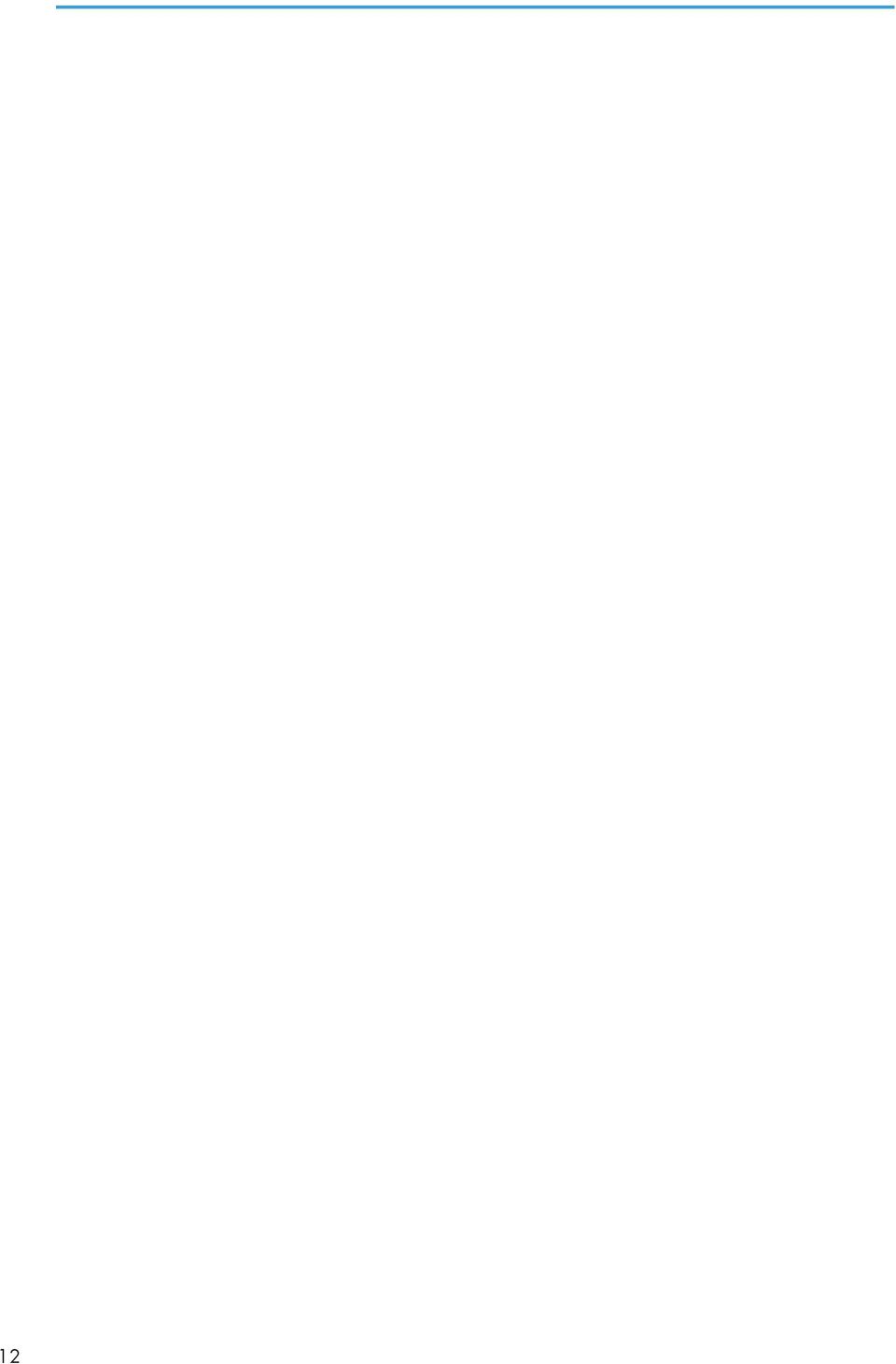

14 12

15 1. Översikt över maskinen Maskinens delar I det här avsnittet beskrivs de olika delarna på maskinens front och högra sida samt dess funktioner. Utsida CVW Standardfack Här matas utskrifterna ut. Här kan upp till 125 ark normalt papper staplas. 2. Ändguide Höj ändguiden så att pappret inte ramlar ut. 3. USB-port Använd en USB-kabel för att ansluta skrivaren till värddatorn. 4. Ethernetport Använd en nätverkskabel för att ansluta skrivaren till nätverket. 5. Bakre luckan Öppna det här locket för att mata ut ark med utskriftssidan uppåt eller för att ta bort papper som fastnat. 13

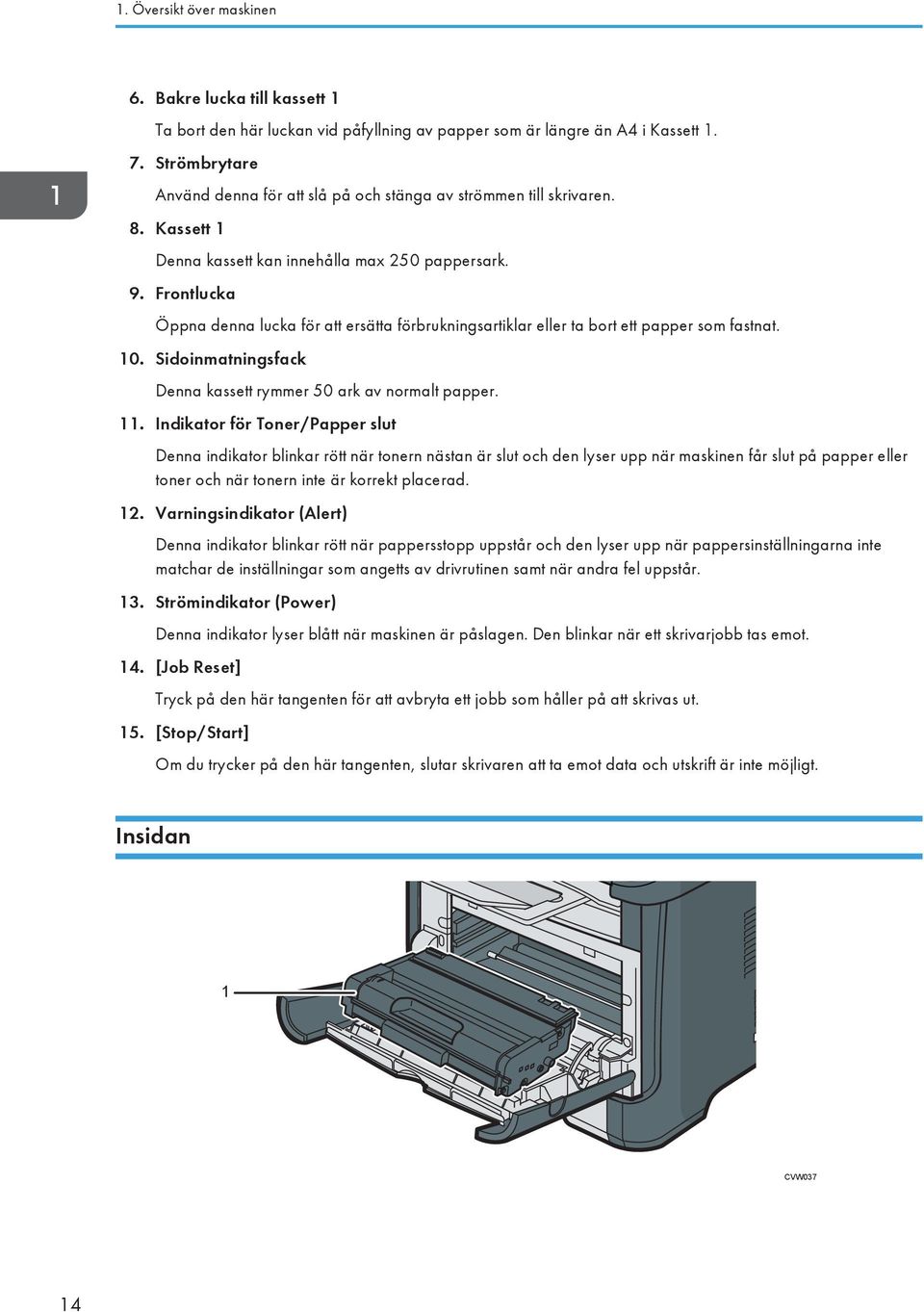

16 1. Översikt över maskinen 6. Bakre lucka till kassett 1 Ta bort den här luckan vid påfyllning av papper som är längre än A4 i Kassett Strömbrytare Använd denna för att slå på och stänga av strömmen till skrivaren. 8. Kassett 1 Denna kassett kan innehålla max 250 pappersark. 9. Frontlucka Öppna denna lucka för att ersätta förbrukningsartiklar eller ta bort ett papper som fastnat. 10. Sidoinmatningsfack Denna kassett rymmer 50 ark av normalt papper. 11. Indikator för Toner/Papper slut Denna indikator blinkar rött när tonern nästan är slut och den lyser upp när maskinen får slut på papper eller toner och när tonern inte är korrekt placerad. 12. Varningsindikator (Alert) Denna indikator blinkar rött när pappersstopp uppstår och den lyser upp när pappersinställningarna inte matchar de inställningar som angetts av drivrutinen samt när andra fel uppstår. 13. Strömindikator (Power) Denna indikator lyser blått när maskinen är påslagen. Den blinkar när ett skrivarjobb tas emot. 14. [Job Reset] Tryck på den här tangenten för att avbryta ett jobb som håller på att skrivas ut. 15. [Stop/Start] Om du trycker på den här tangenten, slutar skrivaren att ta emot data och utskrift är inte möjligt. Insidan 1 CVW037 14

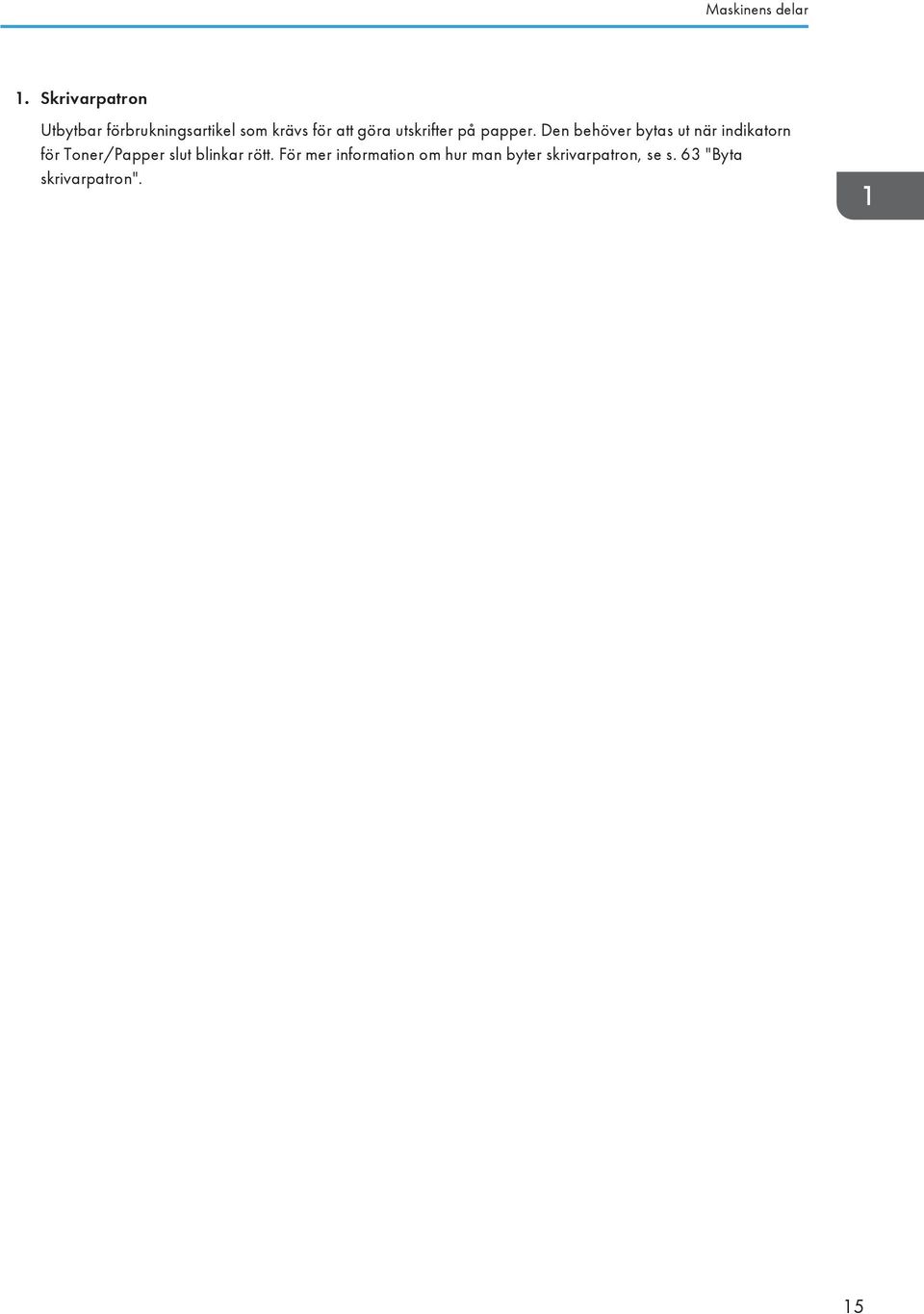

17 Maskinens delar 1. Skrivarpatron Utbytbar förbrukningsartikel som krävs för att göra utskrifter på papper. Den behöver bytas ut när indikatorn för Toner/Papper slut blinkar rött. För mer information om hur man byter skrivarpatron, se s. 63 "Byta skrivarpatron". 15

18 1. Översikt över maskinen Installera skrivaren Detta avsnitt beskriver hur man driftsätter skrivaren och utför inställningar efter installation. Var man skall placera skrivaren Skrivarens placering bör väljas omsorgsfullt eftersom miljön har stort inflytande på dess prestanda. Använd inte lättantändliga sprejer eller lösningsmedel i närheten av den här maskinen. Det kan leda till brand eller elektriska stötar. Placera inte vaser, blomkrukor, koppar, toalettartiklar, mediciner, små metalföremål, eller behållare som innehåller vatten eller mågon annan vätska, på eller i närheten av den här maskinen. Brand eller elektriska stötar kan uppstå om sådana föremål/ämnen hamnar i maskinen. Håll maskinen avskiljd från fukt och damm. Annars kan den orsaka brand eller elstöt. Ställ inte maskinen på ett ostadigt eller lutande underlag. Om den välter kan det leda till skador. Ställ inga tunga föremål på maskinen. Om du gör det kan maskinen välta och eventuellt orsaka skador. Ställ maskinen i ett rum med optimala miljöförhållanden. Drift av maskinen i en miljö som ligger utanför rekommenderade luftfuktighets- och temperaturintervall kan orsaka en elektrisk brandrisk. Håll området kring uttaget dammfritt. Ansamlat damm kan orsaka elektrisk brand. Kontrollera att rummet där du använder maskinen har bra ventilation och gott om utrymme. Bra ventilation är särskilt viktigt om maskinen används mycket. 16

19 Installera skrivaren Blockera inte maskinens ventiler. Det kan orsaka brand till följd av överhettade interna komponenter. Se till att maskinen inte utsätts för salthaltig luft och frätande gaser. Du ska heller inte installera maskinen på platser där kemiska reaktioner kan uppstå (t.ex. laboratorier etc.) eftersom det kommer leda till funktionsfel. Utrymmeskrav för installation Rekommenderat (eller minimum) utrymmeskrav är som följande: 10 cm (4") 40 cm (15.8") 20 cm (7.9") 20 cm (7.9") 70 cm (27.6") CVW502 Optimala miljöförhållanden Tillåtet och rekommenderat temperatur- och luftfuktighetsintervall är enligt följande: CER119 17

20 1. Översikt över maskinen Vitt fält: tillåtet område Blått fält: rekommenderat område För att undvika ackumulering av ozon bör maskinen placeras i ett stort välventilerat rum med en luftomsättning på mer än 30 m 3 /tim/person. Miljöer som bör undvikas Områden som är utsatt för direkt solljus eller starkt ljus. Dammiga områden Områden med frätande gaser Områden som är väldigt kalla, varma eller fuktiga. Områden som är utsatta för varm, kall eller rumstempererad luft från luftkonditioneringsapparat. Områden som är direkt utsatta för värme från element Platser nära luftkonditionering, element eller luftfuktare Platser nära annan elektronisk utrustning Platser i nära angränsning till ofta förekommande starka vibrationer Ventilation När du använder maskinen under en lång tid i ett instängt rum utan bra ventilation, kan det uppstå en speciell lukt. Även det utmatade pappret kan lukta konstigt. När du känner en konstig lukt ska du ventilera rummet regelbundet så att arbetsplatsen blir behaglig. Placera maskinen så att inte utblåset riktas direkt på någon människa. Ventilationen bör vara på mer än 30 m 3 /tim/person. Lukt från en ny maskin En ny maskin har en speciell lukt. Den lukten kommer försvinna efter ungefär en vecka. När du känner en konstig lukt ska du ventilera rummet och låta luften cirkulera. Strömkrav V, 4 A, 50/60 Hz 120 V, 7 A, 60 Hz Se till att strömkabeln ansluts till en strömkälla av ovannämnd typ. 18

21 Installera drivrutin och program Installera drivrutin och program Du kan installera drivrutinen som krävs för den här maskinen med hjälp av medföljande CD-ROM-skiva. De medföljande drivrutinerna stöds av följande operativsystem: PCL 6 skrivardrivrutin: Windows XP/Vista/7/8 och Windows Server 2003/ 2003 R2/2008/2008 R2/2012 Smart Organizing Monitor: Windows XP/Vista/7/8 och Windows 2003/ 2003 R2/2008/2008 R2/2012 Det förfarande som beskrivs i detta avsnitt är ett exempel baserat på Windows 7. Det faktiska förfarandet kan variera beroende på vilket operativsystem du använder. Var noga med att koppla ur USB-kabeln eller Ethernet-kabeln och stänga av maskinen innan du påbörjar installationen. USB Quick Install (snabbinstallation) Använd snabbinstallation (Quick Install) för att installera skrivardrivrutinen och Smart Organizing Monitor från CD-ROM-skivan. 1. Stäng alla program utom den här handboken. 2. Sätt i CD-ROM-skivan i CD-ROM-enheten. 3. Välj ett gränssnittsspråk och klicka sedan på [OK]. 4. Klicka på [USB Quick Install] i CD-ROM-skivans meny. 5. Följ instruktionerna i installationsguiden. Snabbinstallation för nätverk Använd snabbinstallation (Quick Install) för att installera skrivardrivrutinen och Smart Organizing Monitor från CD-ROM-skivan. 1. Stäng alla program utom den här handboken. 2. Sätt i CD-ROM-skivan i CD-ROM-enheten. 3. Välj ett gränssnittsspråk och klicka sedan på [OK]. 4. Klicka på [Network Quick Install] i CD-ROM-skivans meny. 5. Följ instruktionerna i installationsguiden. 19

22 1. Översikt över maskinen Uppgradera eller ta bort skrivardrivrutinen Uppgradera skrivardrivrutinen 1. På [Start]-menyn klickar du på [Enheter och skrivare]. 2. Högerklicka på ikonen för den skrivarmodell som du vill ändra, och klicka sedan på [Skrivaregenskaper]. 3. Klicka på fliken [Avancerat]. 4. Klicka på [Ny drivrutin...] och klicka sedan på [Nästa]. 5. Klicka på [Har disk...]. 6. Klicka [Bläddra...] för att välja plats för skrivardrivrutinen. 7. Klicka på [OK] och ange sedan skrivarmodellen. 8. Klicka på [Nästa]. 9. Klicka på [Slutför]. 10. Klicka på [OK] för att stänga fönstret skrivaregenskaper. 11. Starta om din dator. Ta bort skrivardrivrutinen 1. På [Start]-menyn klickar du på [Enheter och skrivare]. 2. Högerklicka på ikonen för den skrivare som du vill ta bort, och klicka sedan på [Ta bort enhet]. 3. Klicka på [Ja]. 4. Klicka på valfri skrivarikon och klicka sedan på [Egenskaper för skrivarserver]. 5. Gå till fliken [Drivrutiner]. 6. Klicka på [Ändra drivrutinsinställningar] om den visas. 7. Klicka på [Ta bort...]. 8. Välj [Ta bort drivrutin och drivrutinspaketet.] och klicka sedan på [OK]. 9. Klicka på [Ja]. 10. Klicka på [Radera]. 11. Klicka på [OK]. 12. Klicka på [Stäng] för att stänga fönstret för skrivserverns egenskaper. 20

23 Installera drivrutin och program InstalleraSmart Organizing Monitor Smart Organizing Monitor är ett verktyg som låter dig ändra maskininställningar eller titta på maskinens status från din dator. För mer information, se s. 22 "Om Driftsverktyg". 1. Stäng alla program utom den här handboken. 2. Sätt i CD-ROM-skivan i CD-ROM-enheten. 3. Välj ett gränssnittsspråk och klicka sedan på [OK]. 4. Klicka på [Smart Organizing Monitor] i CD-ROM-skivans meny. 5. Följ instruktionerna i installationsguiden. 21

24 1. Översikt över maskinen Om Driftsverktyg Det här avsnittet förklarar driftsverktygen för den här maskinen. Smart Organizing Monitor Innan du kan använda det här verktyget måste du installera det på din dator med hjälp av medföljande CD-ROM-skiva. Med hjälp av Smart Organizing Monitor kan du kontrollera maskinens status, konfigurera inställningar och använda andra funktioner. För mer information om hur du använder Smart Organizing Monitor, se s. 58 "Använda Smart Organizing Monitor". Web Image Monitor Du kan kontrollera maskinens status och konfigurera inställningar direkt med hjälp av Web Image Monitor. För mer information om hur du använder Web Image Monitor, se s. 45 "Använda Web Image Monitor". 22

25 2. Fylla på papper Papper som stöds Pappersformat A4 8 1 / 2 " 11 " (Letter) 8 1 / 2 " 14 " (Legal) B5 JIS 5 1 / 2 " 8 1 / 2 " (Halvt Letter) 7 1 / 4 " 10 1 / 2 " (Executive) A5 A6 B6 JIS 16K ( mm) 8" 13"(F) 8 1 / 2 " 13"(Foolscap) 8 1 / 4 " 13"(Folie) Com10 (104,8 241,3 mm) Monarch (98,4 190,5 mm) C5 Kuvert ( mm) C6 Kuvert ( mm) DL Kuvert ( mm) Anpassat pappersformat Följande pappersformat kan användas som anpassat pappersformat: Cirka mm (3,6-8,5 tum) på bredden Cirka mm (5,8-14 tum) på längden Papperstyp Normalt papper (65-99 g/m 2 (17-27 lb.)) Återvunnet papper (75-90 g/m 2 (20-24 lb.)) Tunt papper (52-64 g/m 2 (14-16 lb.)) Tjockt papper1 ( g/m 2 (27-35 lb)) Tjockt papper2 ( g/m 2 (35-43 lb)) 23

26 2. Fylla på papper Färgat papper (75-90 g/m 2 (20-24 lb.)) Förtryckt papper (75-90 g/m 2 (20-24 lb.)) Hålslaget papper (75-90 g/m 2 (20-24 lb.)) Brevhuvud ( g/m 2 (27-35 lb.)) Bond papper ( g/m 2 (28-43 lb.)) Kartong ( g/m 2 (27-35 lb.)) Etikettark ( g/m 2 (27-35 lb.)) Kuvert Papperskapacitet Kassett ark (80 g/m 2, 20 lb.) Sidoinmatningsfack 50 ark (80 g/m 2, 20 lb.) 24

27 Ej rekommenderade papperstyper Ej rekommenderade papperstyper Använd inte följande papperstyper: Papper för bläckstråleskrivare Böjt, vikt eller skrynkligt papper Rullat eller vridet papper Rivet papper Skrynkligt papper Fuktigt papper Smutsigt eller skadat papper Papper som är så torrt att det alstrar statisk elektricitet Papper som redan skrivits ut på, med undantag för papper med förtryckt brevhuvud. Fel är vanligast när papper som är utskrivet från annan maskin än en laserskrivare används (t.ex. monokroma kopiatorer och färgkopiatorer, bläckstråleskrivare etc.) Specialpapper som t.ex. termopapper och karbonpapper Papper som väger mer eller mindre än gränsvärdet Papper med urskärningar, hål, perforeringar eller relief Självhäftande etikettark där klistersidan inte skyddas Papper med gem eller häftklammer Var noga med att inte röra papperets yta när du fyller på det. Även sådant papper som passar för maskinen kan, om det förvarats fel, orsaka felmatning, dålig utskriftskvalitet eller funktionsfel. 25

28 2. Fylla på papper Utskriftsområde Diagrammet nedan visar papprets utskriftsområde. Från skrivardrivrutinen CHZ Utskriftsområde 2. Riktning 3. Cirka 4,2 mm (0,2 tum) 4. Cirka 4,2 mm (0,2 tum) Kuvert CMC Utskriftsområde 2. Riktning 3. Ca 10 mm (0,4 tum) 4. Ca 10 mm (0,4 tum) 26

29 Utskriftsområde Utskriftsområdet kan variera beroende på pappersformat, skrivarspråk och skrivardrivrutinens inställningar. För bättre utskriftskvalitet på kuvert rekommenderas att du ställer in höger, vänster, övre och nedre utskriftsmarginaler till minst 15 mm (0,6 tum) vardera. 27

30 2. Fylla på papper Fylla på papper Fylla på papper i kassett 1 Här följer en beskrivning av hur du fyller på papper i standardkassetten (kassett 1). Innan du skriver ut på papper som inte är kuvert ska du försäkra dig om att spakarna inuti den bakre övre luckan är uppdragna. Det kan orsaka problem med utskriftskvaliteten om man lämnar spakarna sänkta när man skriver ut på annat än kuvert. 1. Använd båda händerna och dra försiktigt ut kassett 1. CVW005 Placera kassetten på en plan yta. 2. Tryck ihop klämman på sidoguiden och placera den så att den passar standardformatet. CVW045 När du fyller på med anpassat pappersformat, placera pappersguiden något bredare än det aktuella pappersformatet. 28

31 Fylla på papper 3. Tryck ihop den främre ändguiden och skjut den inåt så att den passar standardformatet. CVW046 När du fyller på med anpassat pappersformat, placera pappersguiden något bredare än det aktuella pappersformatet. 4. Fyll på en ny pappersbunt med utskriftssidan nedåt. Kontrollera att pappersbunten inte når högre än den övre markeringen inuti kassetten. CVW047 Skjut guiderna inåt tills de ligger tätt mot papperets sidor. Var noga med att pappersbunten inte överstiger nivåmarkeringen på sidoguiderna. CVW032 29

32 2. Fylla på papper 5. Kontrollera att det inte är något mellanrum mellan papper och pappersguide, på båda sido- och ändguider. CVW Tryck försiktigt in kassett 1 rakt in i skrivaren. För att undvika pappersstopp, kontrollera att kassetten är ordentligt isatt. Indikatorn som visar återstående papper på kasettens främre vänstra sida visar hur mycket papper som finns kvar. Dra ut kassett 1 för att fylla på papper Detta avsnitt förklarar hur man fyller på papper i maskinen som är längre än A4 (297 mm). 1. Ta bort den bakre luckan på kassett 1 genom att trycka på dess mitt. CVW Använd båda händerna och dra försiktigt ut kassett 1. Placera kassetten på en plan yta. 3. Frigör låsen till förlängaren på kassettens båda sidor och dra sedan ut förlängaren tills det klickar. Se till att förlängningens inre yta och skalan är i linje. 30

33 Fylla på papper CMC Lås förlängaren i det förlängda läget. CMC Följ steg 2 till 6 i "Fylla på papper i kassett 1". För att återställa förlängaren kan du behöva trycka på den med lite kraft. Indikatorn som visar återstående papper på kasettens främre vänstra sida visar hur mycket papper som finns kvar. Fylla på papper i sidoinmatningsfacket Innan du skriver ut på papper som inte är kuvert ska du försäkra dig om att spakarna inuti den bakre övre luckan är uppdragna. Det kan orsaka problem med utskriftskvaliteten om man lämnar spakarna sänkta när man skriver ut på annat än kuvert. Fyll inte på papper medan maskinen skriver ut. 1. Öppna sidoinmatningsfacket. Om du fyller på A4 (297 mm) eller papper av större format ska du dra ut sidoinmatningsfackets förlängare. 31

34 2. Fylla på papper CVW Skjut pappersguiderna utåt och lägg sedan i pappret med utskriftssidan uppåt. Tryck in pappret så långt det går. CVW Anpassa sidoguiderna efter papperets bredd. CVW011 Fylla på kuvert Innan du skriver ut på kuvert ska du försäkra dig om att spakarna inuti den bakre övre luckan är sänkta för att undvika att kuverten kommer ut skrynkliga. Dessutom, dra spakarna uppåt och 32

35 Fylla på papper tillbaka till deras ursprungspostition efter utskrift. Det kan orsaka problem med utskriftskvaliteten om man lämnar spakarna sänkta när man skriver ut på annat än kuvert. Undvik att använda självhäftande kuvert. De kan orsaka fel i maskinen. Kuverten ska vara helt ihoptryckta när de placeras i sidoinmatningsfacket. Placera endast kuvert av samma format och typ vid varje utskriftsomgång. Innan du fyller på kuvert, se till att räta ut deras främre kanter (kanten som går in i maskinen) genom att dra en penna eller linjal längs med dem. Vissa typer av kuvert kan ge upphov till matningsfel, skrynklingar eller dålig utskrift. Utskriftskvaliteten på kuvert kan bli ojämn om delar av kuvertet har olika tjocklek. Skriv först ut ett eller två kuvert för kontrollera kvaliteten. I en mycket varm eller fuktig omgivning kan utskriften bli dålig eller kuverten skrynklas. 1. Öppna sidoinmatningsfacket. CVW Skjut pappersguiderna utåt och lägg sedan i kuvert med utskriftssidan uppåt. Tryck kuverten så långt det går in i maskinen. Kuvert vars flikar är öppna måste skrivas ut med flikarna öppna och kuvert vars flikar är stängda måste skrivas ut med flikarna stängda. Innan du fyller på kuvert, var noga med att de är så platta som möjligt. CVW012 33

36 2. Fylla på papper 3. Anpassa sidoguiderna efter kuvertets bredd. 4. Öppna den bakre luckan. CVW013 CVW Sänk spakarna för att skriva ut på båda sidor av ett kuvert till det läge som anges med en kuvertikon. CVW016 Var noga med att dra tillbaka spakarna till deras ursprungspostition efter utskrift. 6. Stäng den bakre luckan. Se till att fylla på kuverten så att flikarna ligger till vänster. Om så inte är fallet, blir kuverten skrynkliga. 34

37 Fylla på papper Om utskrivna kuvert har skrynklats, mata in kuverteten i motsatt riktning och vrid sedan utskriftsföremålet 180 grader med hjälp av skrivardrivrutinen före utskrift. För mer information, se skrivardrivrutinens hjälp. Ange pappersformat och papperstyp med hjälp av Smart Organizing Monitor Det förfarande som beskrivs i detta avsnitt är ett exempel baserat på Windows 7. Det faktiska förfarandet kan variera beroende på vilket operativsystem du använder. Ange papperstyp och pappersformat 1. Klicka på [Alla program] i [Start]-menyn. 2. Klicka på [Smart Organizing Monitor]. 3. Klicka på [Smart Organizing Monitor Status]. 4. Om maskinen du använder inte är vald klickar du på [Connect Printer] och väljer sedan maskinens modell. 5. Klicka på [OK]. 6. På fliken [Anv.verktyg] klickar du på [Skrivarkonfiguration]. Om du ombeds ange en åtkomstkod anger du åtkomstkoden och klickar sedan [OK]. 7. Välj pappersformat och papperstyp och klicka sedan på [OK]. 8. Klicka på [Stäng]. Ange anpassat pappersformat 1. Klicka på [Alla program] i [Start]-menyn. 2. Klicka på [Smart Organizing Monitor]. 3. Klicka på [Smart Organizing Monitor Status]. 4. Om maskinen du använder inte är vald klickar du på [Connect Printer] och väljer sedan maskinens modell. 5. Klicka på [OK]. 6. På fliken [Anv.verktyg] klickar du på [Skrivarkonfiguration]. Om du ombeds ange en åtkomstkod anger du åtkomstkoden och klickar sedan [OK]. 7. På fliken [Pappersinmatning] väljer du [Anpassat pappersformat] i listan [Pappersformat]. 8. I listan [Enhet] väljer du [mm] eller [tum]. 9. I rutorna [Vågrätt] och [Lodrätt] anger du bredd och längd. 35

38 2. Fylla på papper 10. Klicka på [OK]. 11. Klicka på [Stäng]. 36

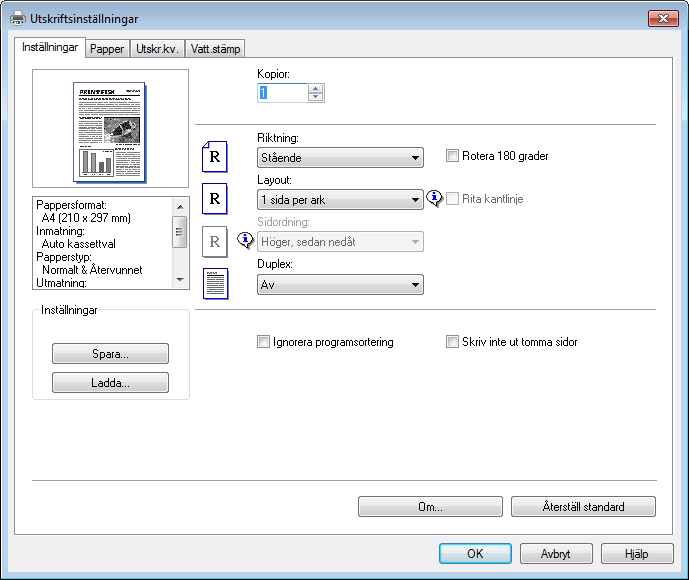

39 3. Skriva ut dokument Grundläggande funktion Följande instruktioner beskriver de grundläggande funktionerna för utskrift. 1. Öppna dialogrutan för skrivaregenskaper i programmet. För mer information om varje inställning, klicka på [Hjälp]. Du kan också klicka på informationsikonerna för att visa konfigurationsinformation. 2. Ange önskade utskriftsalternativ och klicka sedan på [OK]. Dialogrutan skrivaregenskaper stängs. 3. Klicka på [OK]. Om ett pappersstopp inträffar avbryts utskriften efter att den den aktuella sidan har skrivits ut. Efter att pappret som fastnade tagits bort, startar utskriften automatiskt om från den sida som fastnade. För mer information om hur du avlägsnar ett papper som fastnat, se s. 74 "Ta bort papper som fastnat". Efter utskrift på kuvert, se till att ställa tillbaka spakarna för utskrift på kuvert till deras ursprungliga läge. Det kan orsaka problem med utskriftskvaliteten om man lämnar spakarna sänkta när man skriver ut på annat än kuvert. Mer information om spakarna för utskrift på kuvert, se s. 23 "Fylla på papper". Avbryta ett utskriftsjobb Du kan avbryta utskriftsjobben med maskinens kontrollpanel eller via din dator, beroende på jobbets status. 37

40 3. Skriva ut dokument Avbryta ett utskriftsjobb innan utskrift har påbörjats Windows 1. Dubbelklicka på skrivarikonen i aktivitetsfältet på din dator. 2. Välj det utskriftsjobb du vill avbryta, klicka på menyn [Dokument] och sedan på [Avbryt]. Om du avbryter ett utskriftsjobb som är under bearbetning kan utskriften fortsätta under ett par sidor innan den avbryts. Det kan ta en liten stund att avbryta ett stort utskriftsjobb. Avbryta ett utskriftsjobb under utskrift 1. Tryck på [Job Reset]. CVW254 38

41 Om ett pappersformats- eller papperstypsfel uppstår Om ett pappersformats- eller papperstypsfel uppstår Maskinen rapporterar ett fel om: Papperstypen inte matchar utskriftsjobbets inställningar när [Inmatningskassett;] är inställd på [Autom. kassettval]. Pappersformatet inte matchar utskriftsjobbets inställningar när [Avk. av felmatchat format] i [Papperskassettinställning] under systeminställningar är aktiverad. Det finns två sätt att lösa dessa fel: Fortsätt utskriften med pappersformat som inte matchar Använd sidomatningsfunktionen för att ignorera felet och skriva ut med felmatchande papper. Återställ utskriftsjobbet Avbryt utskrift. Forsätta skriva ut med felmatchande papper Om pappret är för litet för utskriften kommer den tryckta bilden beskäras. 1. Om felindikatorn börjar lysa, tryck på [Stop/Start]-tangenten. CVW253 39

42 3. Skriva ut dokument Återställa utskriftsjobbet 1. Om felindikatorn börjar lysa, tryck på [Job Reset]-tangenten. CVW254 40

43 Använda olika utskriftsfunktioner Använda olika utskriftsfunktioner I detta avsnitt beskrivs kortfattat olika utskriftsfunktioner som du kan konfigurera med skrivardrivrutinen för att göra utskrifter lämpliga för dina ändamål. Funktioner för utskriftskvalitet Utskriftskvalitet och färgton kan justeras för att passa utskriftsdatan. Nedan beskrivs några av de inställningar för utskriftskvalitet som du kan konfigurera. Ändra metod för bildutskrift Du kan välja att skriva ut med prioriterad utskriftskvalitet eller prioriterad utskriftshastighet. Vid utskrift av bilder gäller följande: ju högre upplösning, desto längre utskriftstid. Ändra grafikläget Du kan skicka grafisk information till maskinen, antingen som raster- eller vectorbilder. De flesta geometriska figurer eller mönster skrivs ut snabbare som vektorbilder än som rasterbilder. Men om viss grafik inte skrivs ut så som de visas på skärmen kan du prova att skriva ut dem som rasterbilder. Spara toner vid utskrift Du kan spara toner genom att skriva ut med mindre tonerförbrukning. Detta alternativ ökar livslängden på tonerpatronen men resultatet blir något ljusare. Ändra utskriftsområdet Du kan ändra utskriftsområdet när ett dokument som har skrivits ut på en sida med en maskin skrivs ut på två sidor med en annan maskin, eller vice versa. Ändra metod för att ladda ner TrueType-fonter till maskinen När du skriver ut dokument som innehåller tecken i TrueType kan tecknen förvrängas när de skrivs ut. Att ändra metod för nedladdning av TrueType-fonter kan hjälpa till att lösa problemet. Ändra rastermönster Ett rastermönster är ett mönster bestående av punkter som används för att simulera en färg eller nyans i en bild. Om mönstret ändras ändras också bildens egenskaper. Du kan välja ett mönster som lämpar sig för den bild som ska skrivas ut. Vissa av de funktioner som beskrivs ovan kanske inte är tillgängliga beroende på vilken skrivardrivrutin eller vilket operativsystem du använder. För mer information, se skrivardrivrutinens hjälp. 41

44 3. Skriva ut dokument Utmatningsfunktioner Du kan ange en typ av utmatning som lämpar sig för ditt syfte. I detta avsnitt beskrivs kortfattat några av de inställningar som du kan ange. Skriva ut flera uppsättningar av ett dokument Du kan skriva ut flera uppsättningar av samma dokument. Sortera de utskrivna uppsättningarna i dokumenthögar Du kan skriva ut kompletta uppsättningar av ett flersidigt dokument, en uppsättning i taget (P1, P2, P1, P2...). Om denna funktion inte används vid utskrift av flera uppsättningar, matas utskrifterna ut i sidpartier (P1, P1, P2, P2...). Denna funktion är användbar när man till exempel sammanställer presentationsmaterial. Ändra riktning eller rotera bilden Du kan ändra bildorientering till stående eller liggande. Du kan också rotera bilden 180 grader. Använd rotation för att förhindra att en bild skrivs ut upp och ner när du använder papper med fördefinierad över- och underkant (t.ex. papper med sidhuvud). Skriva ut flera sidor på ett ark Du kan skriva ut flera sidor på ett pappersark. När du använder den här funktionen väljs automatiskt ett lämpligt förminskningsförhållande beroende på det pappersformat och det antal sidor du vill skriva ut på varje ark. Skriva ut på båda sidor av pappret (dubbelsidig utskrift) Du kan skriva ut på papperets båda sidor. Förminska eller förstora dokument Du kan förminska eller förstora dokument enligt bestämda storleksförhållanden, från 25 % till 400 % i steg om 1 %. Du kan också automatiskt förminska eller förstora dokument för att passa ett visst pappersformat. Denna funktion är användbar när man till exempel skriver ut webbsidor. Om alternativet [Aktivera stora papper] har markerats kan A3/11 17 /B4/8K-dokument anpassas till ett format som stödjs av maskinen och sedan skrivas ut. Undvik utskrift av tomma sidor Om en utskrift innehåller tomma sidor kan dessa hindras från att skrivas ut. Skriva ut med omslagsark Du kan lägga till ett omslagsark till utskriften. Du kan välja att lämna omslagsarket tomt eller skriva ut första sidan av dokumentet på omslaget. Om ett omslagsark infogas i en dubbelsidig utskrift kan du även skriva ut på baksidan. Pappret som används för omslagsark kan antingen vara detsamma som, eller något annat än, det papper som används för de återstående sidorna. 42

45 Använda olika utskriftsfunktioner Skriva ut på papper med anpassat format Du kan skriva ut med icke-standardiserade pappersformat genom att ange det anpassade pappersformatet. Om du vill ange ett pappersformat som inte är standard väljer du [Anpassat pappersformat] i listan [Dokumentformat:] och klickar sedan på [Anpassat pappersformat...] i dialogrutans nedre del för att konfigurera pappersformatet. Infoga text på utskrifter (vattenstämpel) Du kan lägga på en vattenstämpeltext på utskrifter. Olika fördefinierade vattenstämplar medföljer. Du kan även skapa dina egna vattenstämplar. Vissa av de funktioner som beskrivs ovan kanske inte är tillgängliga beroende på vilken skrivardrivrutin eller vilket operativsystem du använder. För mer information, se skrivardrivrutinens hjälp. 43

46 44 3. Skriva ut dokument

47 4. Konfigurera maskinen med hjälp av verktyg Använda Web Image Monitor Beroende på vilken modell du använder, visas kanske inte vissa poster. Tillgängliga funktioner Med Web Image Monitor kan du genomföra följande via fjärrstyrning från en dator: Visa skrivarens status eller inställningar Konfigurera skrivarens inställningar Konfigurera nätverksinställningarna Konfigurera IPsec-inställningarna Skriva ut rapporter Ange administratörslösenordet Återställa skrivarens inställningar till fabriksinställningarna Skapa säkerhetskopior av skrivarens konfiguration Återställa skrivarens konfiguration med hjälp av säkerhetskopiorna Rekommenderade webbläsare Internet Explorer 6 eller senare Firefox 3,0 eller senare Safari 3,0 eller senare Visa: Startsida När du öppnar maskinen med Web Image Monitor visas startsidan i din webbläsares fönster. 1. Starta webbläsaren. 2. Skriv in IP-adress)/ i adressfältet på din webbläsare för att få tillgång till maskinen. Om en DNS- eller WINS-server används och maskinens värdnamn har angetts kan du ange värdnamnet i stället för IP-adressen. Startsidan i Web Image Monitor visas. 45

48 4. Konfigurera maskinen med hjälp av verktyg Startsidan Varje sida i Web Image Monitor är indelad i följande områden: SV CVW Menyfält Om du väljer menyn visas dess innehåll i arbetsområdet eller underområdet. 2. Flikområdet (Tab area) Innehåller menyer för status- och räkneverkslägen och flikar för att växla mellan dem. 3. Hjälp (Help) Om du klickar på den här ikonen öppnas sidan med hjälpindex. 4. Huvudområde Visar innehållet för vald post i menyfältet. Skrivarinformation i huvudområdet uppdateras inte automatiskt. Klicka på [Uppdatera] längst upp till höger i huvudområdet för att uppdatera skrivarinformationen. Klicka på [Uppdatera] i webbläsaren för att uppdatera hela webbläsarfönstret. Om du använder en äldre version av webbläsare eller om webbläsaren inte har JavaScript och cookies avaktiverade kan visnings- och driftproblem uppstå. Om du använder en proxyserver, konfigurera webbläsarens inställningar efter behov. För mer information om inställningarna, kontakta din administratör. Den föregående sidan kanske inte visas trots att du klickar på tillbakaknappen i webbläsaren. Klicka i så fall på uppdatera i webbläsaren. Byta gränssnittsspråk Välj önskat gränssnittsspråk ur listan [Språk]. 46

49 Använda Web Image Monitor Installera Hjälp-filen Gör enligt nedan för att installera hjälpen. 1. Kopiera mappen [WIMHELP] på CD-ROM-skivan till din dators hårddisk. Exemplen förklarar hur du kopierar mappen [WIMHELP] till C:\tmp\WIMHELP katalog. 2. Gå in på Web Image Monitor och klicka sedan på [Inställning för hjälpfil] på sidan [Administratörsverktyg]. 3. Skriv in "C:\tmp\WIMHELP\" i textrutan. 4. Ange administratörslösenordet om det behövs. 5. Klicka på [OK]. Visa Hjälp För att använda hjälpen för första gången behöver du installera dess källfil från CD-ROM-skivan som medföljde skrivaren. Genom att klicka på Genom att klicka på huvudområdet., Hjälp-ikonen i sidhuvudet visas innehållet i Hjälpen. hjälp-ikonen i huvudområdet visas hjälpen för inställningsposter för Meny I det här avsnittet beskrivs alternativen i webbläsarens meny. Startsida (Home) Kontrollera den aktuella systeminformationen. 47

50 4. Konfigurera maskinen med hjälp av verktyg Systeminställningar Konfigurera maskininställningar. Nätverksinställningar Konfigurera nätverksinställningar. IPsec-inställningar Konfigurera IPsec-inställningar. Skriv ut Lista/Rapport Skriv ut skrivarens lista/rapport. Administratörsverktyg Konfigurera adminstratörsinställningar. Startsida (Home) Fliken [Status] Klicka på fliken [Status] på huvudsidan för att visa systeminformation, kassettsstatus och tonernivåer. Fliken [Räkneverk] Klicka på fliken [Räkneverk] på huvudsidan för att kontrollera räkneverksinformationen. [Skrivarräkneverk] Visar det totala antalet utskrivna sidor. [Duplex] Visar det totala antalet utskrivna duplexsidor (dubbelsidiga utskrifter). Fliken [Maskininformation] Visar information om maskinen, t.ex. firmware-version och totalt minnesutrymme. Systeminställningar Fliken [Kassett- & pappersinst.] Du kan konfigurera inställningar för papperskassetter. [Kassett 1] Välj pappersformat och papperstyp för Kassett 1. [Sidoinm.fack] Välj pappersformat och papperstyp för sidoinmatningsfacket. [Prioritetskassett] 48

51 Använda Web Image Monitor Ange vilken kassett som ska väljas först vid automatisk kassettprioritet. [Prioritet sidoinmatningsfack] Ange hur utskriftsjobb där sidoinmatningsfacket används ska hanteras. [Avkänning av felmatchat format] [I/O-timeout] flik Välj om maskinen ska rapportera ett fel, om pappersformatet inte matchar utskriftsjobbets inställningar. [Fast USB-port] Anger om samma skrivardrivrutin kan användas för flera maskiner eller inte vid USBanslutning. Nätverksinställningar Fliken [Nätverksstatus] [Allmän status] Du kan kontrollera [Ethernet-hastighet], [IPP-skrivarnamn], [Nätverksversion], [Ethernet MACadress] och [Aktivt gränssnitt]. [TCP/IP-status] Du kan ange [DHCP], [IP-adress], [Subnätmask] och [Gateway] för IPv4. [IPv6-konfiguration] flik [IPv6] Ange om IPv6 ska aktiveras eller inte. [IPv6-adress] Du kan ange [DHCP], [Stateless-adress], [LincLocal-adress], [Manuell konfigurationsadress] för IPv6. Fliken [Nätverksprogram] Fliken [DNS] [Utskriftsinställning för nätverk] Ange om utskrift ska ske med [IPP], [FTP], [RAW] eller [LPR]. [mdns-inställning] Ange om Multicast DNS ska aktiveras eller inte. [DNS] Du kan ange [DNS-metod], [Primär DNS-server], [Sekundär DNS-server], [Domännamn], [DNS-metod (IPv6)], [Primär DNS-server (IPv6)], [Sekundär DNS-server (IPv6)], [Domännamn (IPv6)], [Prioritet DNS-lösning], [DNS Timeout (sekunder)] och [Värdnamn]. 49

52 4. Konfigurera maskinen med hjälp av verktyg Fliken [Automatisk e-postavisering] Inställningarna på denna fliken är till för att skicka en e-postavisering när maskinens status ändras. Du kan ange upp till två mottagare. [Visa avsändare] Ange ett avsändarnamn för e-postavisering [E-postadress] Ange adressen till mottagaren av e-postaviseringen. [Felmatat papper]/[papper slut]/[byt skrivarpatron snart]/[skicka serviceanrop]/[byt skrivarpatron]/[lucka öppen] Fliken [SNMP] Välj de poster som det ska skickas aviseringar om. [SNMP] Välj om SNMP-tjänster ska kunna användas av maskinen. [Trap] Du kan ange [Aktivera trap], [Hantering av SNMP-värd 1] och [Hantering av SNMP-värd 2]. [Grupp] Du kan ange [Hämta inställningar för SNMP-grupp] och [Trap-inställning SNMP-grupp]. [System] Fliken [SMTP] Ange [Plats] och [Kontakt] som visas på startsidan. Du kan ange [Primär SMTP-server], [Portnr. ], [Autentiseringsmetod], [Användarnamn], [Lösenord], [Enhetens e-postadress] och [Servertimeout(sekunder)]. Fliken [POP3] Du kan ange [POP3-server], [Användarkonto], [Användarlösenord] och [Autentisering]. Fliken [Trådlöst] (Endast typ 2-modell) [Status trådlöst LAN] Status för följande poster visas: [Status trådlöst LAN], [Mac-adress], [Kommunikationsläge], [SSID], [Trådlös signalstatus] och [Trådlöst]. [Kanal] Välj en Ad Hoc-kanal endast om Ad Hoc-läget är valt som [Kommunikationsläge]. [Trådlös signalstatus] Om läget Infrastruktur är valt som [Kommunikationsläge] visas signalstatusen tillsammans med åtkomstpunkten. 50

53 Använda Web Image Monitor [Trådlösa LAN-inställningar] [SSID] Ange SSID-namnet. Kan innehålla 32 tecken. När du klickar på [Skanningslista] visas en lista över åtkomstpunkter som är tillgängliga. Du kan välja SSID-namnet från listan. [Kommunikationsläge] Välj infrastrukturläge eller Ad Hog-läge [Ad-Hoc-kanal] Välj en kanal för Ad Hoc-läge. [Autentisering] Välj en autentiseringsmetod. Om [Ad-Hoc] är valt som [Kommunikationsläge] kan du endast välja [Öppet System] och [Delad nyckel]. [Kryptering] Välj en krypteringsmetod. Om [Ad-Hoc] är valt som [Kommunikationsläge] kan du endast välja [Ingen] och [WEP]. [Ingen] När den är PÅ, kommer kommunikation inte att säkras med kryptering. [WEP] När den är PÅ, kommer kommunikation att krypteras i WEP (Wired Equivalent Privacy). Ange [WEP-nyckellängd], [WEP-överföringsnyckel-ID] och [WEP-nyckelformat] och ange [WEP-nyckel]. Följande tabell visar antalet och typer av tecken som du kan ange, beroende på tangentinställningar. WEP-kodlängden är 64 bit. WEP-kodlängden är 128 bits. WEP-format är Hex WEP-format är ASCII WEP-format är Hex WEP-format är ASCII WEP-kod maxlängd WEP-kod giltiga tecken 10 tecken 5 tecken 26 tecken 13 tecken 0 9, A F, a f 0x20 0x7e 0 9, A F, a f 0x20 0x7e [WPA2-PSK] 51

54 4. Konfigurera maskinen med hjälp av verktyg När detta är valt kommer kommunikationen att krypteras med WPA2 (WiFi Protected Access 2). Ange ett värde i [WPA-lösenfras] som innehåller 8-64 tecken. [Blandat läge WPA/WPA2] När detta är valt kommer kommunikationen att krypteras med WPA (WiFi Protected Access) eller WPA2 (WiFi Protected Access 2). Ange ett värde i [WPA-lösenfras] som innehåller 8-64 tecken. IPsec-inställningar [Globala IPsec-inställningar] flik [IPsec-funktion] Välj om IPsec ska aktiveras eller avaktiveras. [Standardpolicy] Välj om standardpolicyn för IPsec ska tillåtas gälla. [Kringgå Sändning & Multisändning] Välj de av följande tjänster som du inte vill ska tillämpa IPsec: [DHCPv4], [DHCPv6], [SNMP], [mdns], [NetBIOS], [UDP-port 53550] [Kringgå alla ICMP] Välj om IPsec ska tillämpas på ICMP-paket (IPv4 och IPv6). [Policylista för IPsec] flik Klicka på fliken [Policylista för IPsec] på sidan med IPsec-inställningar för att visa listan över registrerade IPsec-policyer. För att konfigurera IPsec-policy väljer du önskad IPsec-policy och klickar sedan på [Ändra] för att öppna sidan "IPsec-policyinställningar". Följande inställningar kan göras på sidan "IPsecpolicyinställningar". IP-policyinställningar [Nr. ] Ge IPsec-policyn ett nummer mellan 1 och 10. Numret du anger bestämmer policyns placering i IPsec-policylistan. [Aktivitet] Välj om policyn ska aktiveras eller avaktiveras. 52

55 Använda Web Image Monitor [Namn] Ange policyns namn. Kan innehålla upp till 16 tecken. [Adresstyp] Välj vilken typ av IP-adress som ska användas i IPsec-kommunikation; IPv4 eller IPv6. [Lokal adress] Visar den här skrivarens IP-adress. [Fjärradress] Ange IPv4- eller IPv6-adressen för den enhet som du vill kommunicera med. Kan innehålla upp till 39 tecken. [Prefixlängd] Ange fjärradressens prefixlängd i form av ett värde mellan 1 och 128. Om inget värde fylls i för den här inställningen, väljs automatiskt 32 (IPv4) eller 128 (IPv6). [Åtgärd] Ange hur IP-paketen ska behandlas. Följande alternativ finns: [Tillåt] IP-paket både skickas och tas emot utan att IPsec tillämpas på dem. [Tillåt inte] IP-paket avfärdas. [Begär säkerhet] IPsec tillämpas på IP-paket som både skickas och tas emot. Om du väljer [Begär säkerhet] måste du konfigurera [IPsec-inställningar] och [IKE-inst.]. IPsec-inställningar [Inkapslingstyp] Ange inkapslingstyp. Följande alternativ finns: [Transportläge] Välj detta läge för att endast skydda nyttolasten i varje IP-paket vid kommunikation med IPsec-kompatibla enheter. [Tunnel] Välj detta läge för att skydda varje del i varje IP-paket. Vi rekommenderar den här typen av kommunikation mellan säkerhetsgateways (t.ex. VPN-enheter). [Säkerhetsprotokoll] Välj säkerhetsprotokoll. Följande alternativ finns: [AH] Etablerar skyddad kommunikation som enbart stöder autentisering. 53

56 4. Konfigurera maskinen med hjälp av verktyg IKE-inst. [ESP] Etablerar skyddad kommunikation som stöder både autentisering och datakryptering. [ESP&AH] Etablerar skyddad kommunikation som stöder både datakryptering och autentisering av paket, inklusive paketrubriker. Observera att du inte kan välja det här protokollet om [Tunnelläge] har valts som [Inkapslingstyp]. [Autentiseringsalgoritm för AH] Ange den autentiseringsalgoritm som ska användas när [AH] eller [ESP&AH] har valts som [Säkerhetsprotokoll]. Följande alternativ finns: [MD5], [SHA1] [Krypteringsalgoritm för ESP] Ange den krypteringsalgoritm som ska användas när [ESP] eller [ESP&AH] har valts som [Säkerhetsprotokoll]. Följande alternativ finns: [Inga], [DES], [3DES], [AES-128], [AES-192], [AES-256] [Autentiseringsalgoritm för ESP] Ange den autentiseringsalgoritm som ska användas när [[ESP]] har valts som [[Säkerhetsprotokoll]] från följande: [[MD5]], [[SHA1]] [Livstid] Ange livslängden för IPsec-SA:n (Security Association) i form av en tidsperiod eller en datavolym. SA:n löper ut när den tidsperiod du har angett är slut eller när den datavolym du har angett uppnås. [Nyckel för PFS (Perfect Forward Secrecy)] Välj om PFS (Perfect Forward Secrecy) ska aktiveras eller inte. [IKE-version] Visar IKE-versionen. [Krypteringsalgoritm] Välj krypteringsalgoritm bland följande alternativ: [DES], [3DES], [AES-128], [AES-192], [AES-256] [Autentiseringsalgoritm] Välj autentiseringsalgoritm bland följande alternativ: [MD5], [SHA1] [IKE-livstid] 54
