GND OFF/LOCK
|
|
- Britt-Marie Ekström
- för 9 år sedan
- Visningar:
Transkript
1 OFF GND ---7 open ---6 open --5 Exit only V Drive 30V Motor Extension Unit Dynamic - + Select Programmswitch Auxillary Emergency After Hour Partitial Continious Automatic OFF/LOCK Encoder DORMA Elektrisk Anvisning V 3.4
2

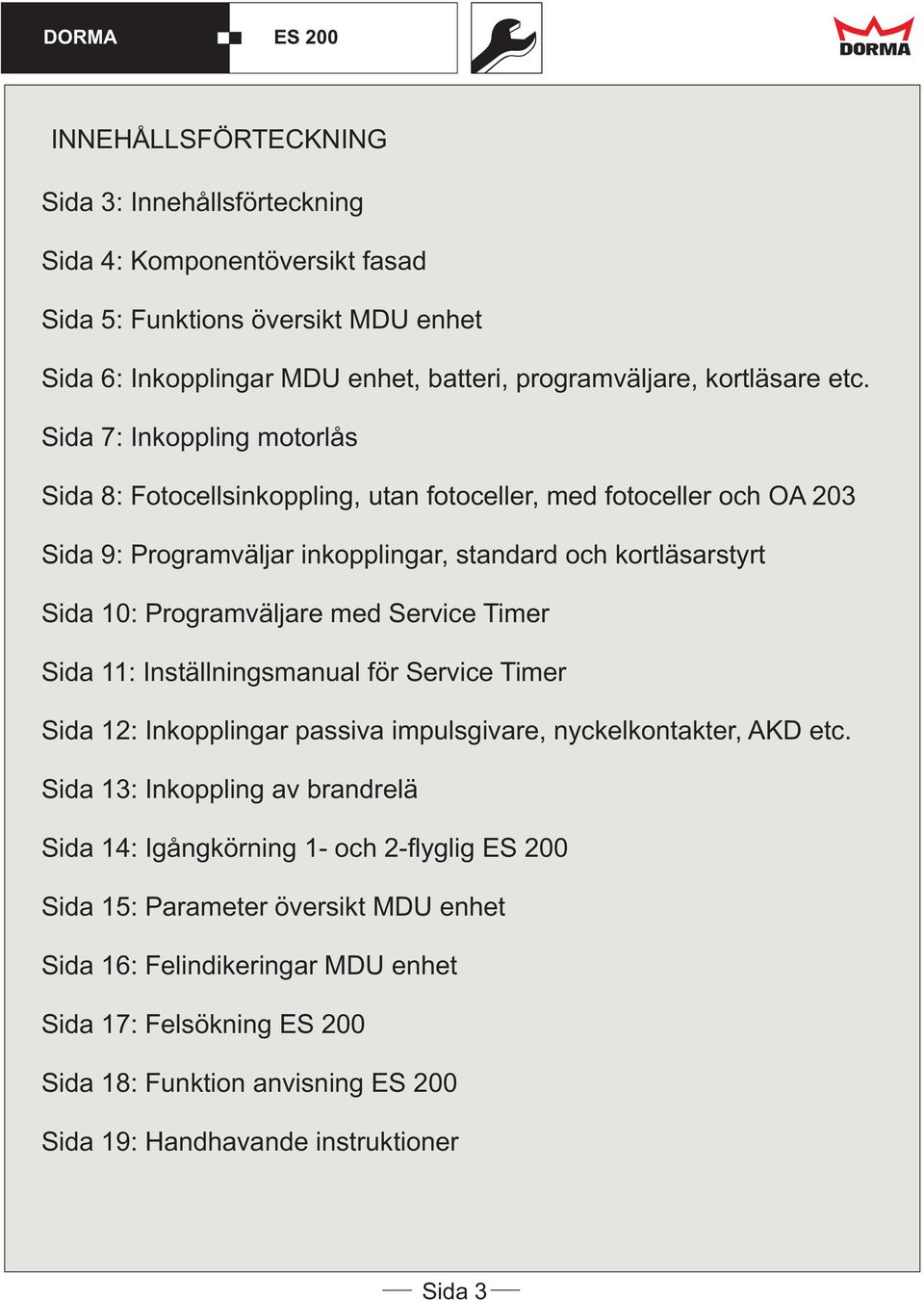

3 INNEHÅLLSFÖRTECKNING Sida 3: Innehållsförteckning Sida 4: Komponentöversikt fasad Sida 5: Funktions översikt MDU enhet Sida 6: Inkopplingar MDU enhet, batteri, programväljare, kortläsare etc. Sida 7: Inkoppling motorlås Sida 8: Fotocellsinkoppling, utan fotoceller, med fotoceller och OA 203 Sida 9: Programväljar inkopplingar, standard och kortläsarstyrt Sida 10: Programväljare med Service Timer Sida 11: Inställningsmanual för Service Timer Sida 12: Inkopplingar passiva impulsgivare, nyckelkontakter, AKD etc. Sida 13: Inkoppling av brandrelä Sida 14: Igångkörning 1- och 2-flyglig Sida 15: Parameter översikt MDU enhet Sida 16: Felindikeringar MDU enhet Sida 17: Felsökning Sida 18: Funktion anvisning Sida 19: Handhavande instruktioner Sida 3

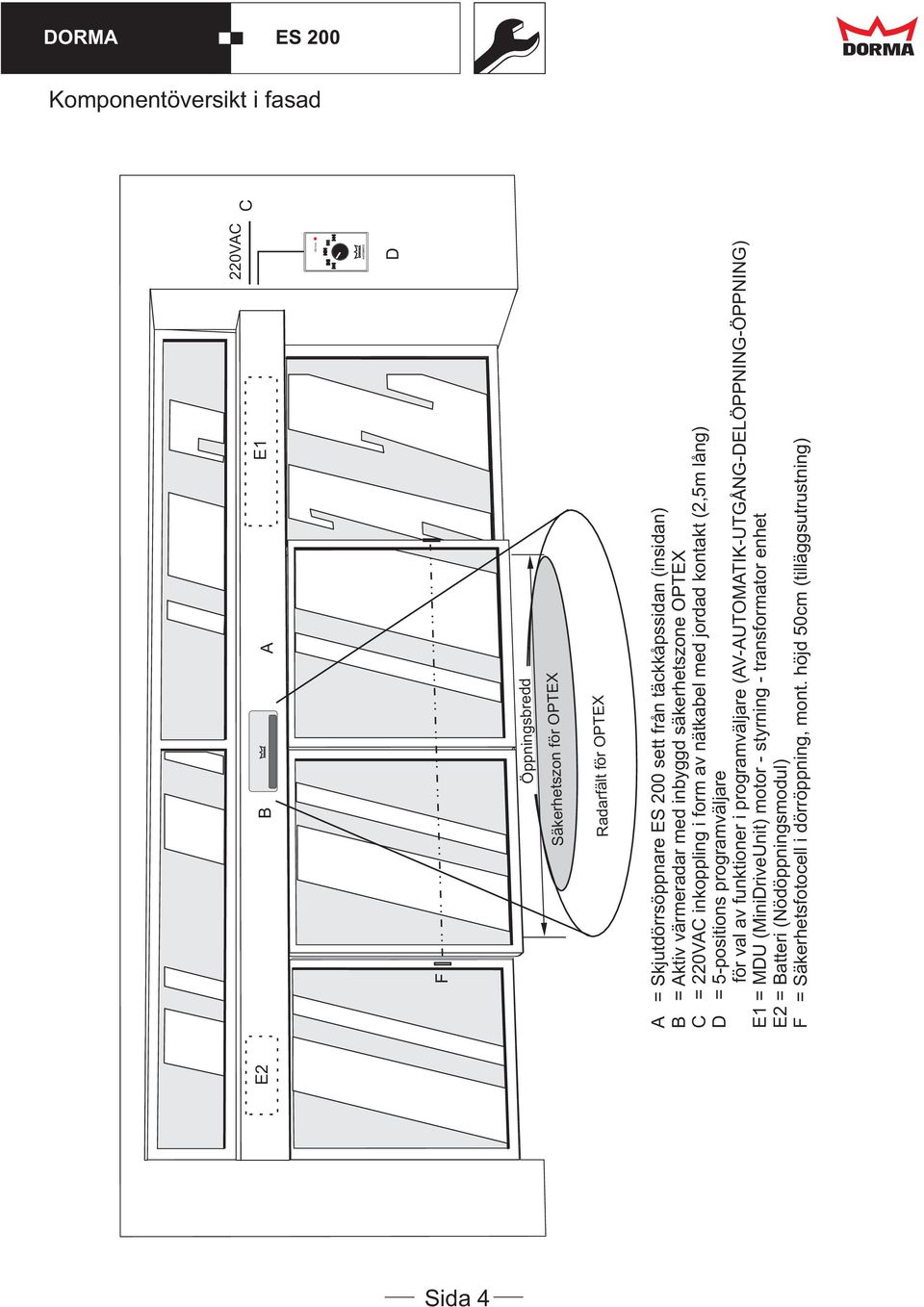

4 Komponentöversikt i fasad 220VAC B A E1 D F Öppningsbredd Radarfält för OPTEX A = Skjutdörrsöppnare sett från täckkåpssidan (insidan) B = Aktiv värmeradar med inbyggd säkerhetszone OPTEX C = 220VAC inkoppling i form av nätkabel med jordad kontakt (2,5m lång) D = 5-positions programväljare för val av funktioner i programväljare (AV-AUTOMATIK-UTGÅNG-DELÖPPNING-ÖPPNING) E1 = MDU (MiniDriveUnit) motor - styrning - transformator enhet E2 = Batteri (Nödöppningsmodul) F = Säkerhetsfotocell i dörröppning, mont. höjd 50cm (tilläggsutrustning) C Säkerhetszon för OPTEX E2 Service AUTOMATIC Sida 4

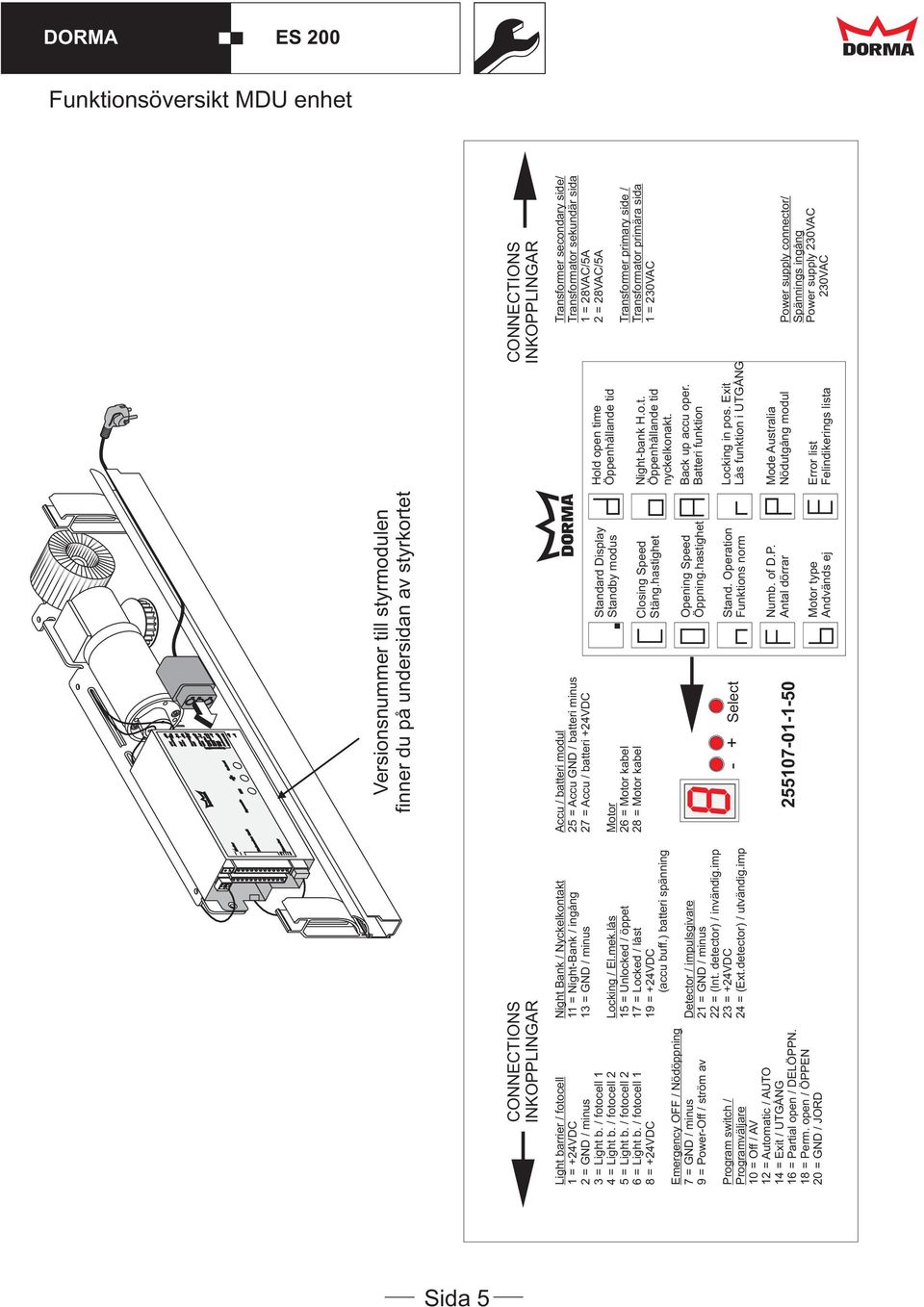

5 Programmswitch Night Bank / Nyckelkontakt 11 = Night-Bank / ingång 13 = GND / minus Locking / El.mek.lås 15 = Unlocked / öppet 17 = Locked / låst 19 = +24VDC (accu buff.) batteri spänning Detector / impulsgivare 21 = GND / minus 22 = (Int. detector) / invändig.imp 23 = +24VDC 24 = (Ext.detector) / utvändig.imp DORMA Funktionsöversikt MDU enhet CONNECTIONS INKOPPLINGAR Light barrier / fotocell 1 = +24VDC 2 = GND / minus 3 = Light b. / fotocell 1 4 = Light b. / fotocell 2 5 = Light b. / fotocell 2 6 = Light b. / fotocell 1 8 = +24VDC Emergency OFF / Nödöppning 7 = GND / minus 9 = Power-Off / ström av Program switch / Programväljare 10 = Off / AV 12 = Automatic / AUTO 14 = Exit / UTGÅNG 16 = Partial open / DELÖPPN. 18 = Perm. open / ÖPPEN 20 = GND / JORD Accu / batteri modul 25 = Accu GND / batteri minus 27 = Accu / batteri +24VDC Motor 26 = Motor kabel 28 = Motor kabel. Standard Display Standby modus Closing Speed Stäng.hastighet Opening Speed Öppning.hastighet - + Select Stand. Operation Funktions norm Numb. of D.P. Antal dörrar Motor type Andvänds ej Hold open time Öppenhållande tid Night-bank H.o.t. Öppenhållande tid nyckelkonakt. Back up accu oper. Batteri funktion Locking in pos. Exit Lås funktion i UTGÅNG Mode Australia Nödutgång modul Error list Felindikerings lista CONNECTIONS INKOPPLINGAR Transformer secondary side/ Transformator sekundär sida 1 = 28VAC/5A 2 = 28VAC/5A Transformer primary side / Transformator primära sida 1 = 230VAC Power supply connector/ Spännings ingång Power supply 230VAC 230VAC V Auxillary V Drive -10 Emergency ---9 OFF After Hour Dynamic - + Select Partitial open ---6 Continious open --5 Exit only Automatic --4 OFF/LOCK GND Versionsnummer till styrmodulen finner du på undersidan av styrkortet Extension Unit Encoder Motor Sida 5

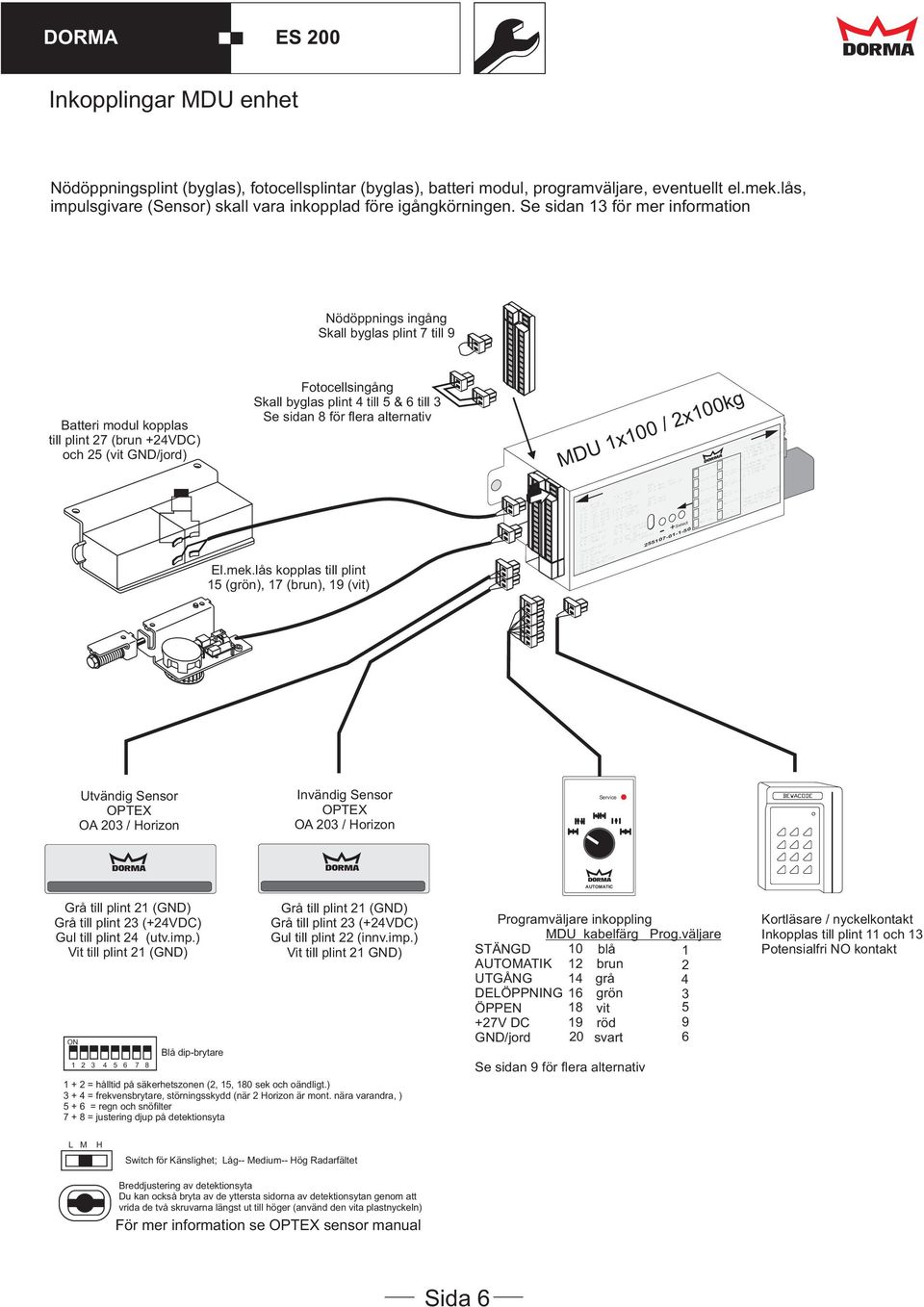

6 Inkopplingar MDU enhet Nödöppningsplint (byglas), fotocellsplintar (byglas), batteri modul, programväljare, eventuellt el.mek.lås, impulsgivare (Sensor) skall vara inkopplad före igångkörningen. Se sidan 13 för mer information Nödöppnings ingång Skall byglas plint 7 till 9 Batteri modul kopplas till plint 27 (brun +24VDC) och 25 (vit GND/jord) Fotocellsingång Skall byglas plint 4 till 5 & 6 till 3 Se sidan 8 för flera alternativ El.mek.lås kopplas till plint 15 (grön), 17 (brun), 19 (vit) MDU 1x100 / 2x100kg Light barrier Night Bank Accu 1 = +24V DC 11 = +24V DC 25 = Accu GND 2 = GND 13 = GND 27 = Accu +24V DC 3 = Light barrier 1 4 = Light barrier 2Interlocking Motor 5 = Light barrier 215 = Unlocked 26 = Motor 6 = Light barrier 117 = Locked 28 = Motor 8 = +24V DC 19 = +24V DC Power-Off switch Detector 7 = GND 21 = GND 9 = Power Off 22 = Imp. generator 2 (Int. detector) Programm switch 23 = 24V DC 10 = Off 24 = Imp. generator 1 12 = Automatic (Ext. detector) 14 = Exit 16 = Partial open 18 = Permanent open 20 = GND - + Select Transformer secondary side Transformer output Standard Display Hold open time 1 = 28V AC / 5A 2 = 28V AC / 5A Closing speed Night-bank Transformer primary side Hold open timetransformer input 1 = 230V AC Opening speed Back up 2 = 230V AC accu operation Standardised operation Number of door panels Motor type locking in position Exit only Mode Australia Power supply connector Power supply 230V AC connector 3 pole Error list Utvändig Sensor OPTEX OA 203 / Horizon Invändig Sensor OPTEX OA 203 / Horizon Service AUTOMATIC Grå till plint 21 (GND) Grå till plint 23 (+24VDC) Gul till plint 24 (utv.imp.) Vit till plint 21 (GND) ON Blå dip-brytare Grå till plint 21 (GND) Grå till plint 23 (+24VDC) Gul till plint 22 (innv.imp.) Vit till plint 21 GND) = hålltid på säkerhetszonen (2, 15, 180 sek och oändligt.) = frekvensbrytare, störningsskydd (när 2 Horizon är mont. nära varandra, ) = regn och snöfilter = justering djup på detektionsyta Programväljare inkoppling MDU kabelfärg Prog.väljare STÄNGD 10 blå 1 AUTOMATIK 12 brun 2 UTGÅNG 14 grå 4 DELÖPPNING 16 grön 3 ÖPPEN 18 vit 5 +27V DC 19 röd 9 GND/jord 20 svart 6 Se sidan 9 för flera alternativ Kortläsare / nyckelkontakt Inkopplas till plint 11 och 13 Potensialfri NO kontakt L M H Switch för Känslighet; Låg-- Medium-- Hög Radarfältet Breddjustering av detektionsyta Du kan också bryta av de yttersta sidorna av detektionsytan genom att vrida de två skruvarna längst ut till höger (använd den vita plastnyckeln) För mer information se OPTEX sensor manual Sida 6

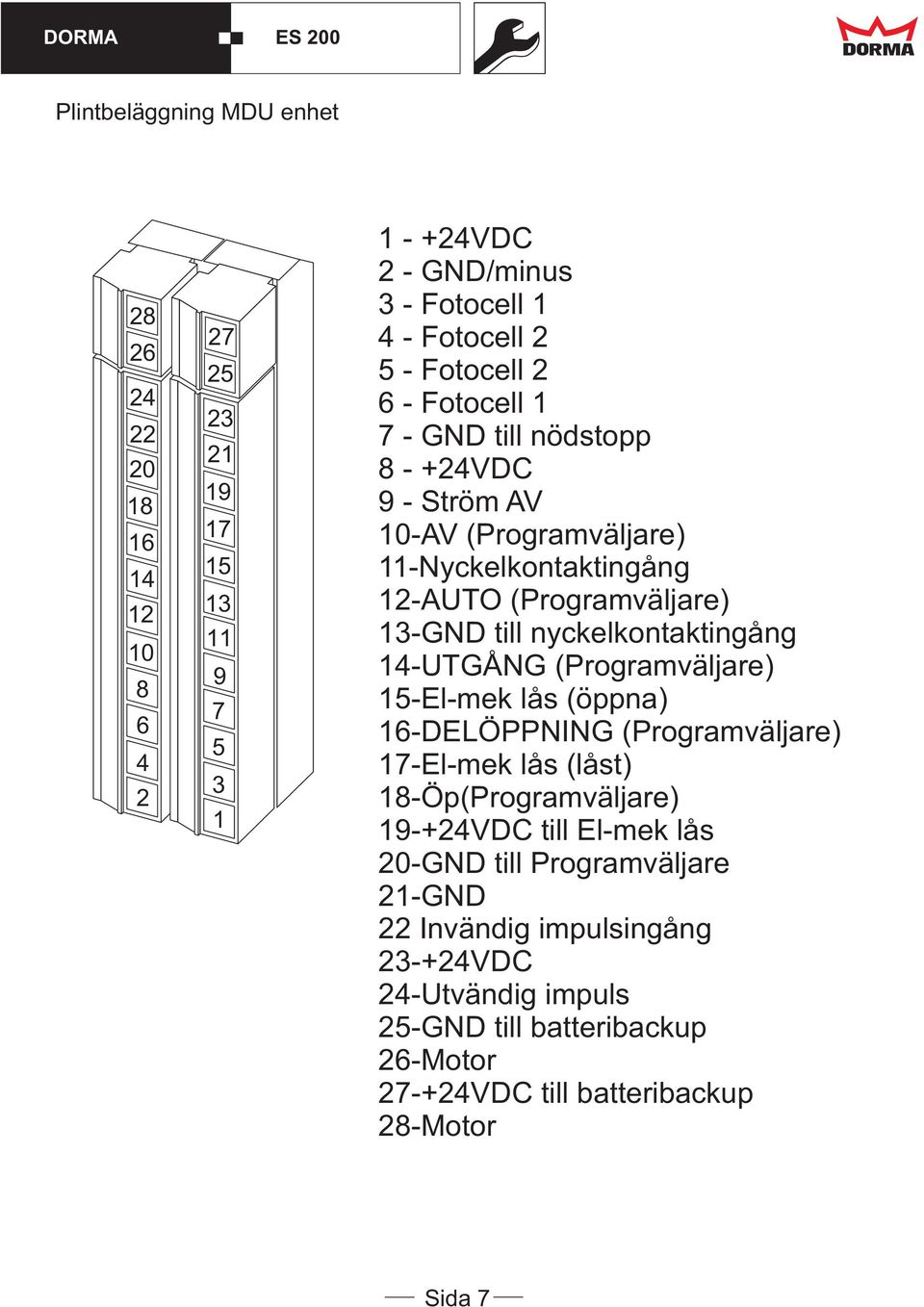

7 Plintbeläggning MDU enhet VDC 2 - GND/minus 3 - Fotocell Fotocell Fotocell Fotocell GND till nödstopp VDC 9 - Ström AV 10-AV (Programväljare) 11-Nyckelkontaktingång 12-AUTO (Programväljare) 13-GND till nyckelkontaktingång 14-UTGÅNG (Programväljare) 15-El-mek lås (öppna) 16-DELÖPPNING (Programväljare) 17-El-mek lås (låst) 18-Öp(Programväljare) VDC till El-mek lås 20-GND till Programväljare 21-GND 22 Invändig impulsingång VDC 24-Utvändig impuls 25-GND till batteribackup 26-Motor VDC till batteribackup 28-Motor Sida 7

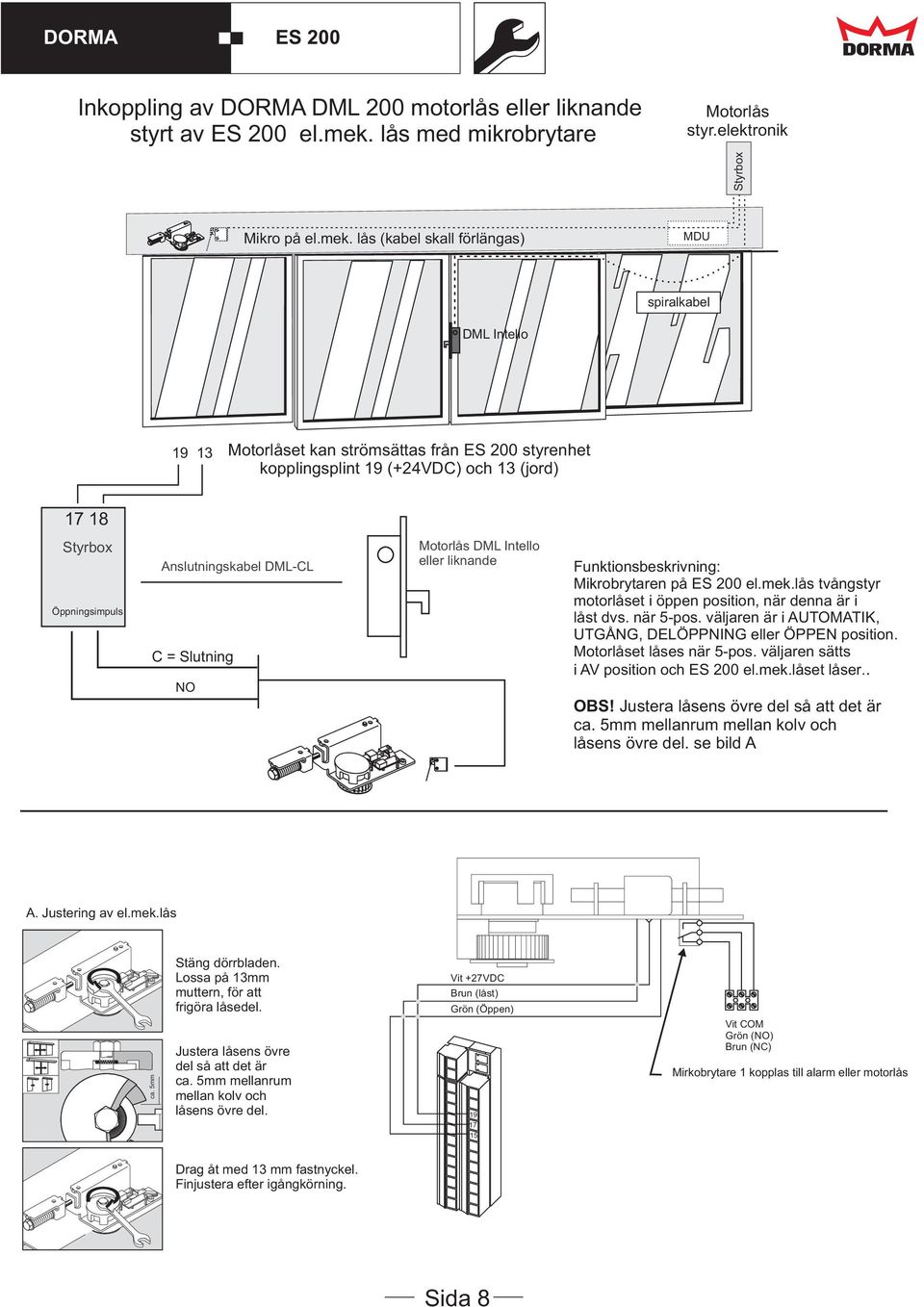

8 Inkoppling av DORMA DML 200 motorlås eller liknande styrt av el.mek. lås med mikrobrytare Motorlås styr.elektronik Styrbox Mikro på el.mek. lås (kabel skall förlängas) MDU spiralkabel DML Intello Motorlåset kan strömsättas från styrenhet kopplingsplint 19 (+24VDC) och 13 (jord) Styrbox Öppningsimpuls Anslutningskabel DML-CL C = Slutning NO Motorlås DML Intello eller liknande Funktionsbeskrivning: Mikrobrytaren på el.mek.lås tvångstyr motorlåset i öppen position, när denna är i låst dvs. när 5-pos. väljaren är i AUTOMATIK, UTGÅNG, DELÖPPNING eller ÖPPEN position. Motorlåset låses när 5-pos. väljaren sätts i AV position och el.mek.låset låser.. OBS! Justera låsens övre del så att det är ca. 5mm mellanrum mellan kolv och låsens övre del. se bild A A. Justering av el.mek.lås ca. 5mm Stäng dörrbladen. Lossa på 13mm muttern, för att frigöra låsedel. Justera låsens övre del så att det är ca. 5mm mellanrum mellan kolv och låsens övre del. Vit +27VDC Brun (låst) Grön (Öppen) Vit COM Grön (NO) Brun (NC) Mirkobrytare 1 kopplas till alarm eller motorlås Drag åt med 13 mm fastnyckel. Finjustera efter igångkörning. Sida 8

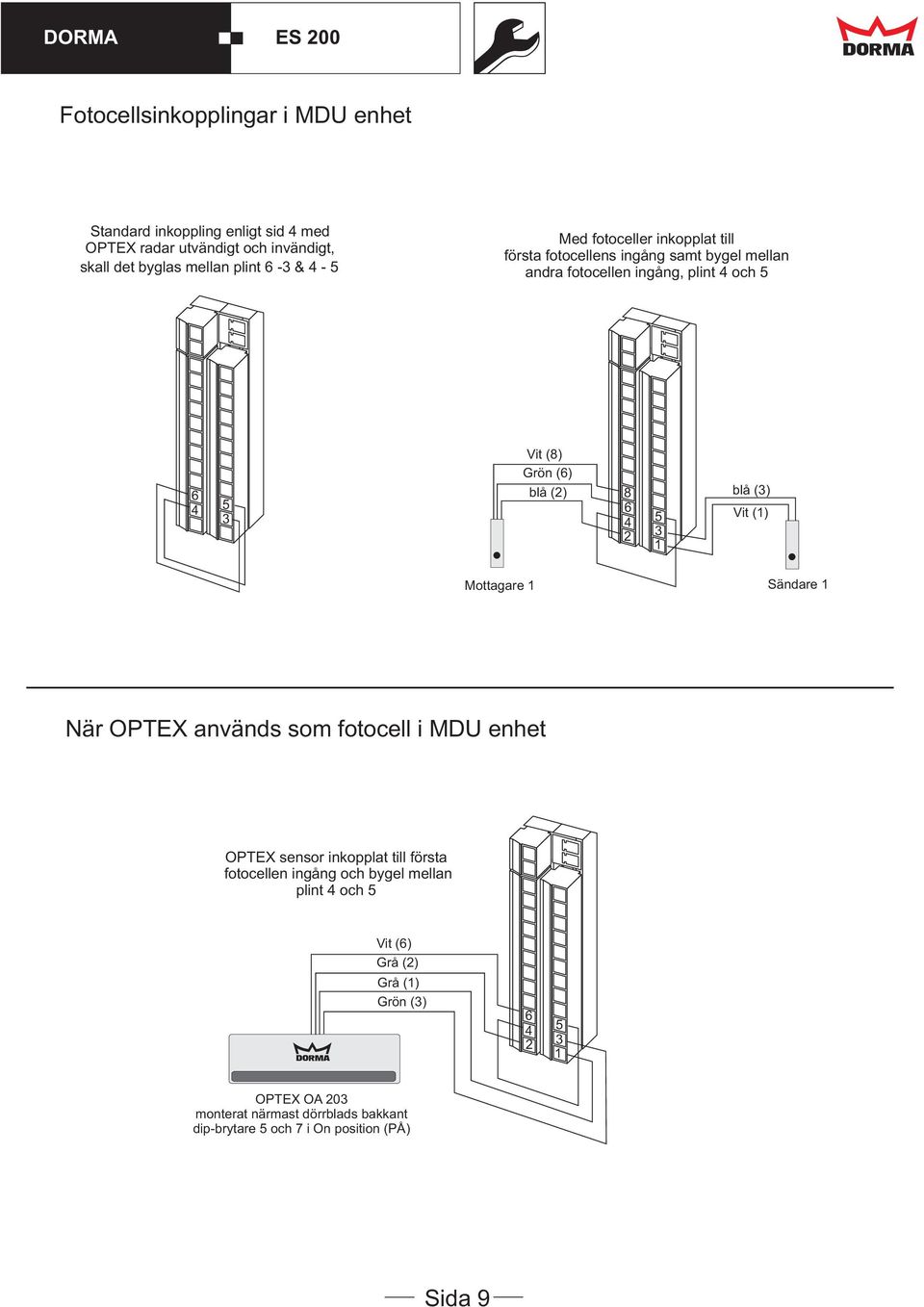

9 Fotocellsinkopplingar i MDU enhet Standard inkoppling enligt sid 4 med OPTEX radar utvändigt och invändigt, skall det byglas mellan plint 6-3 & 4-5 Med fotoceller inkopplat till första fotocellens ingång samt bygel mellan andra fotocellen ingång, plint 4 och Vit (8) Grön (6) blå (2) blå (3) Vit (1) Mottagare 1 Sändare 1 När OPTEX används som fotocell i MDU enhet OPTEX sensor inkopplat till första fotocellen ingång och bygel mellan plint 4 och 5 Vit (6) Grå (2) Grå (1) Grön (3) OPTEX OA 203 monterat närmast dörrblads bakkant dip-brytare 5 och 7 i On position (PÅ) Sida 9

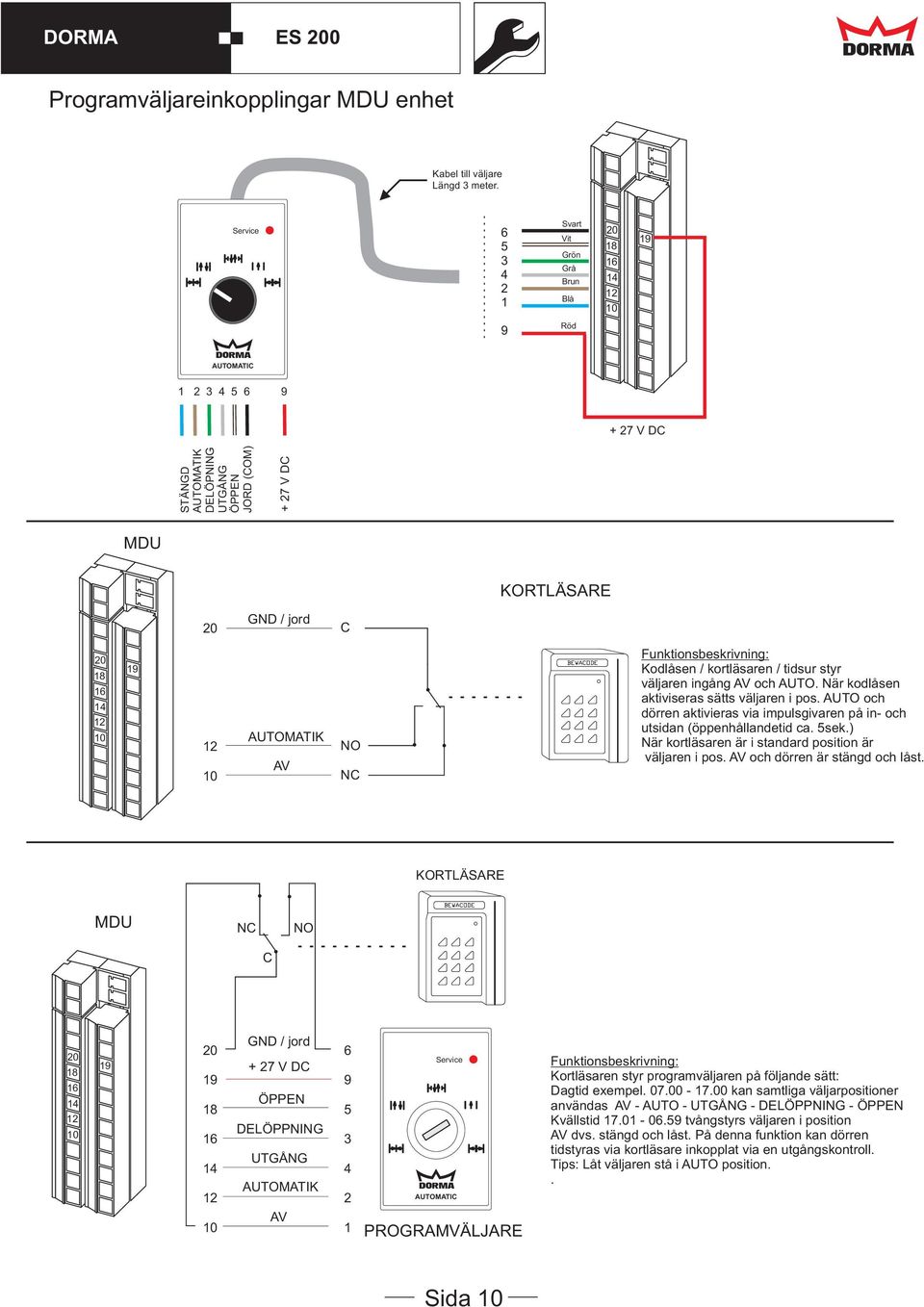

10 Programväljareinkopplingar MDU enhet Kabel till väljare Längd 3 meter. Service Svart Vit Grön Grå Brun Blå Röd AUTOMATIC V DC STÄNGD AUTOMATIK DELÖPNING UTGÅNG ÖPPEN JORD (COM) + 27 V DC MDU KORTLÄSARE 20 GND / jord C AUTOMATIK AV NO NC Funktionsbeskrivning: Kodlåsen / kortläsaren / tidsur styr väljaren ingång AV och AUTO. När kodlåsen aktiviseras sätts väljaren i pos. AUTO och dörren aktivieras via impulsgivaren på in- och utsidan (öppenhållandetid ca. 5sek.) När kortläsaren är i standard position är väljaren i pos. AV och dörren är stängd och låst. KORTLÄSARE MDU NC NO C GND / jord + 27 V DC ÖPPEN DELÖPPNING UTGÅNG AUTOMATIK AV Service AUTOMATIC PROGRAMVÄLJARE Funktionsbeskrivning: Kortläsaren styr programväljaren på följande sätt: Dagtid exempel kan samtliga väljarpositioner användas AV - AUTO - UTGÅNG - DELÖPPNING - ÖPPEN Kvällstid tvångstyrs väljaren i position AV dvs. stängd och låst. På denna funktion kan dörren tidstyras via kortläsare inkopplat via en utgångskontroll. Tips: Låt väljaren stå i AUTO position.. Sida 10

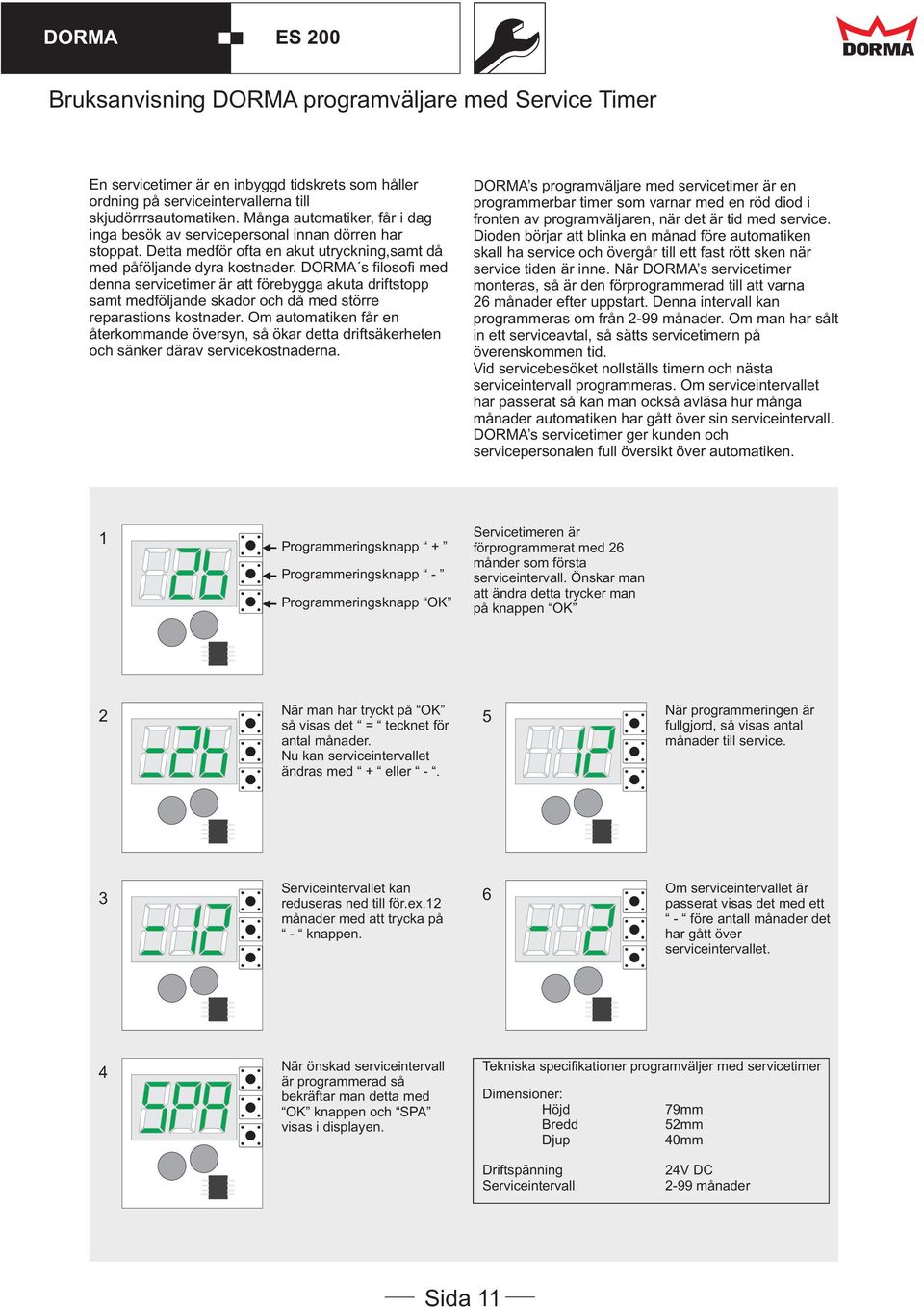

11 Bruksanvisning DORMA programväljare med Service Timer En servicetimer är en inbyggd tidskrets som håller ordning på serviceintervallerna till skjudörrrsautomatiken. Många automatiker, får i dag inga besök av servicepersonal innan dörren har stoppat. Detta medför ofta en akut utryckning,samt då med påföljande dyra kostnader. DORMA s filosofi med denna servicetimer är att förebygga akuta driftstopp samt medföljande skador och då med större reparastions kostnader. Om automatiken får en återkommande översyn, så ökar detta driftsäkerheten och sänker därav servicekostnaderna. DORMA s programväljare med servicetimer är en programmerbar timer som varnar med en röd diod i fronten av programväljaren, när det är tid med service. Dioden börjar att blinka en månad före automatiken skall ha service och övergår till ett fast rött sken när service tiden är inne. När DORMA s servicetimer monteras, så är den förprogrammerad till att varna 26 månader efter uppstart. Denna intervall kan programmeras om från 2-99 månader. Om man har sålt in ett serviceavtal, så sätts servicetimern på överenskommen tid. Vid servicebesöket nollställs timern och nästa serviceintervall programmeras. Om serviceintervallet har passerat så kan man också avläsa hur många månader automatiken har gått över sin serviceintervall. DORMA s servicetimer ger kunden och servicepersonalen full översikt över automatiken. 1 Programmeringsknapp + Programmeringsknapp - Programmeringsknapp OK Servicetimeren är förprogrammerat med 26 månder som första serviceintervall. Önskar man att ändra detta trycker man på knappen OK 2 När man har tryckt på OK så visas det = tecknet för antal månader. Nu kan serviceintervallet ändras med + eller -. 5 När programmeringen är fullgjord, så visas antal månader till service. 3 Serviceintervallet kan reduseras ned till för.ex.12 månader med att trycka på - knappen. 6 Om serviceintervallet är passerat visas det med ett - före antall månader det har gått över serviceintervallet. 4 När önskad serviceintervall är programmerad så bekräftar man detta med OK knappen och SPA visas i displayen. Tekniska specifikationer programväljer med servicetimer Dimensioner: Höjd Bredd Djup 79mm 52mm 40mm Driftspänning Serviceintervall 24V DC 2-99 månader Sida 11

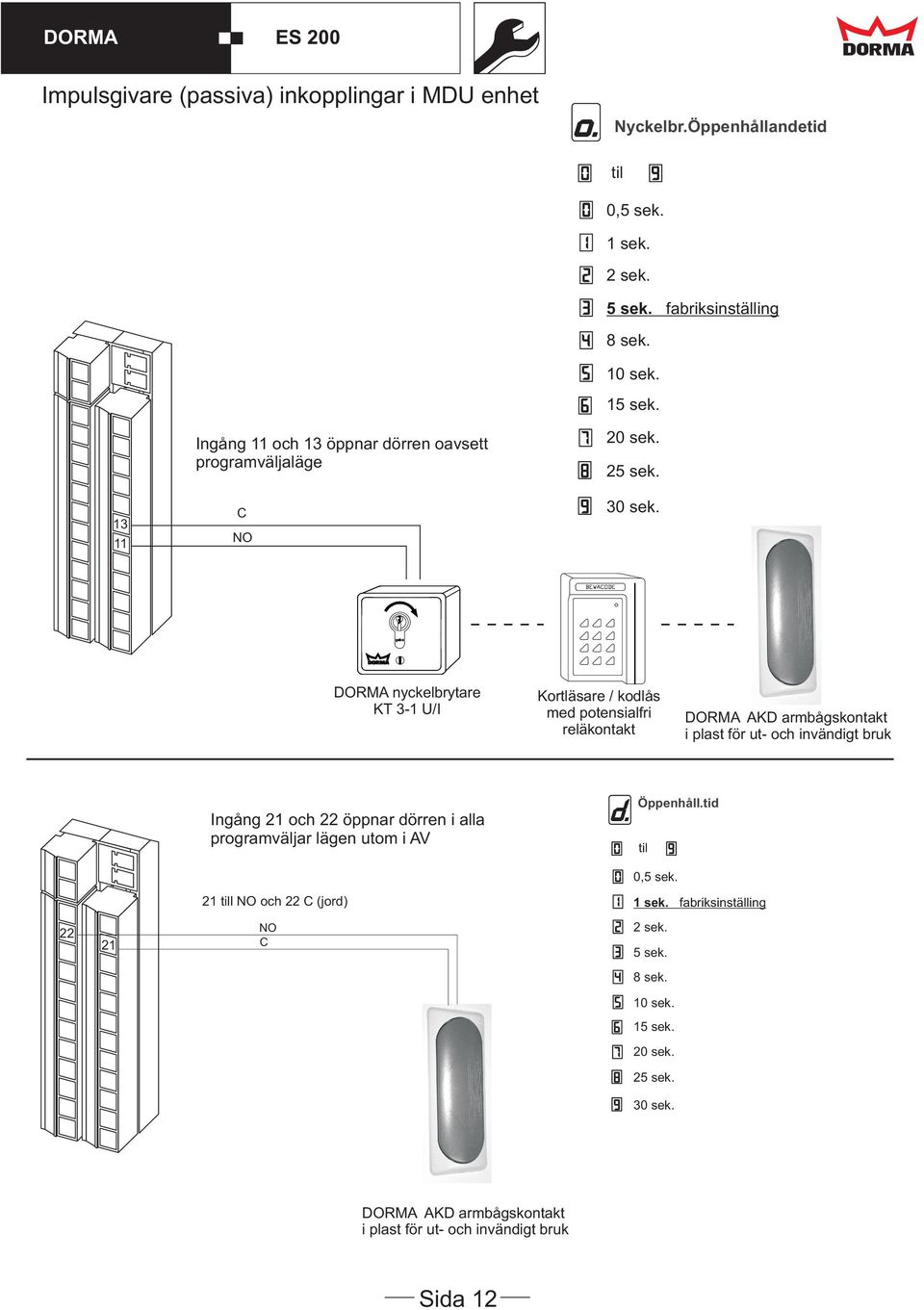

12 Impulsgivare (passiva) inkopplingar i MDU enhet Nyckelbr.Öppenhållandetid til 0,5 sek. 1 sek. 2 sek. 5 sek. fabriksinställing 8 sek. 10 sek. 15 sek Ingång 11 och 13 öppnar dörren oavsett programväljaläge C NO 20 sek. 25 sek. 30 sek. DORMA nyckelbrytare KT 3-1 U/I Kortläsare / kodlås med potensialfri reläkontakt DORMA AKD armbågskontakt i plast för ut- och invändigt bruk Ingång 21 och 22 öppnar dörren i alla programväljar lägen utom i AV Öppenhåll.tid til 0,5 sek. 21 till NO och 22 C (jord) 1 sek. fabriksinställing NO C 2 sek. 5 sek. 8 sek. 10 sek. 15 sek. 20 sek. 25 sek. 30 sek. DORMA AKD armbågskontakt i plast för ut- och invändigt bruk Sida 12

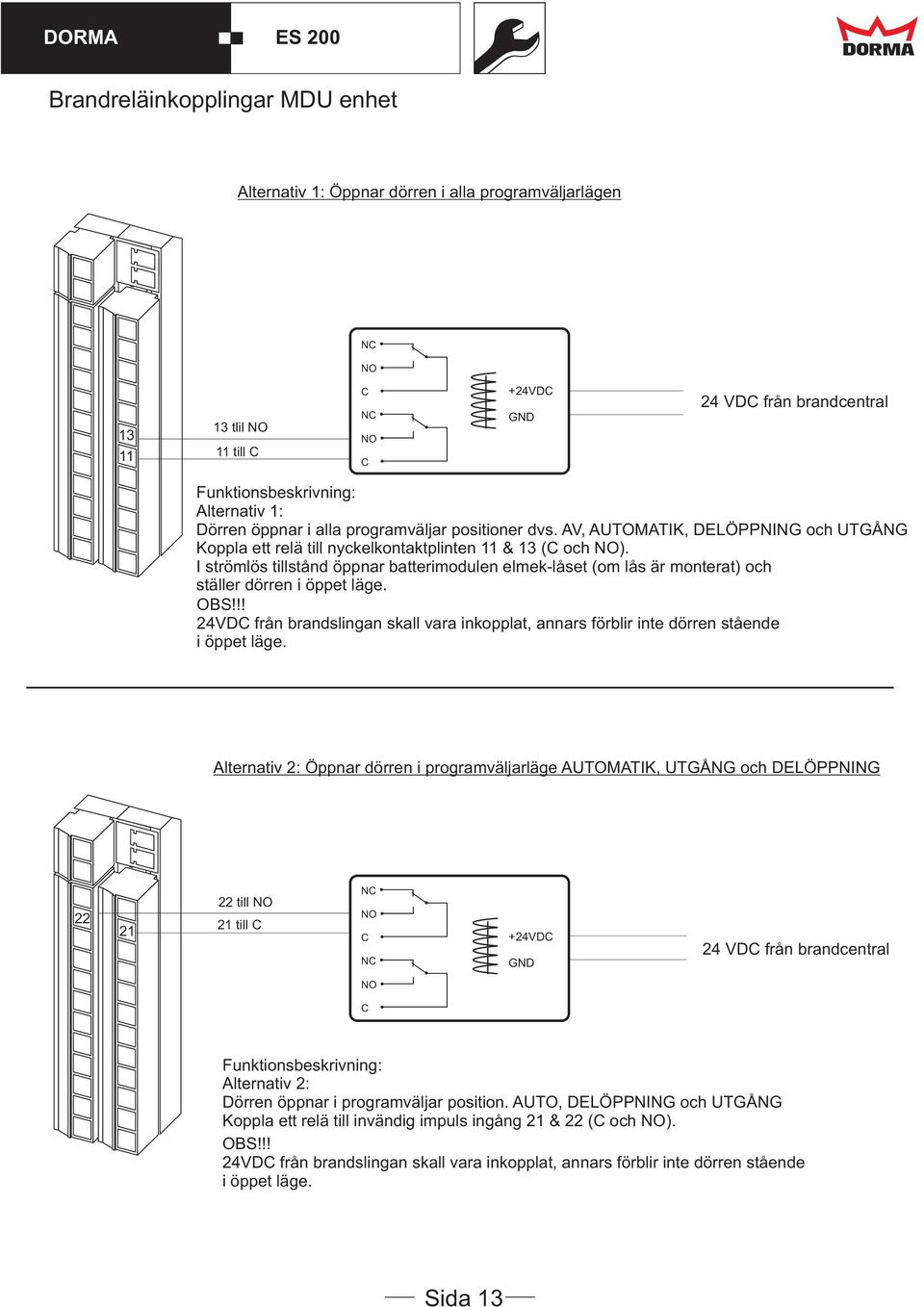

13 Brandreläinkopplingar MDU enhet Alternativ 1: Öppnar dörren i alla programväljarlägen NC NO tlil NO 11 till C C NC NO C +24VDC GND 24VDC VDC fra brann från sentral brandcentral Funktionsbeskrivning: Alternativ 1: Dörren öppnar i alla programväljar positioner dvs. AV, AUTOMATIK, DELÖPPNING och UTGÅNG Koppla ett relä till nyckelkontaktplinten 11 & 13 (C och NO). I strömlös tillstånd öppnar batterimodulen elmek-låset (om lås är monterat) och ställer dörren i öppet läge. OBS!!! 24VDC från brandslingan skall vara inkopplat, annars förblir inte dörren stående i öppet läge. Alternativ 2: Öppnar dörren i programväljarläge AUTOMATIK, UTGÅNG och DELÖPPNING till NO 21 till C NC NO C NC +24VDC GND 24VDC VDC fra brann från sentral brandcentral NO C Funktionsbeskrivning: Alternativ 2: Dörren öppnar i programväljar position. AUTO, DELÖPPNING och UTGÅNG Koppla ett relä till invändig impuls ingång 21 & 22 (C och NO). OBS!!! 24VDC från brandslingan skall vara inkopplat, annars förblir inte dörren stående i öppet läge. Sida 13

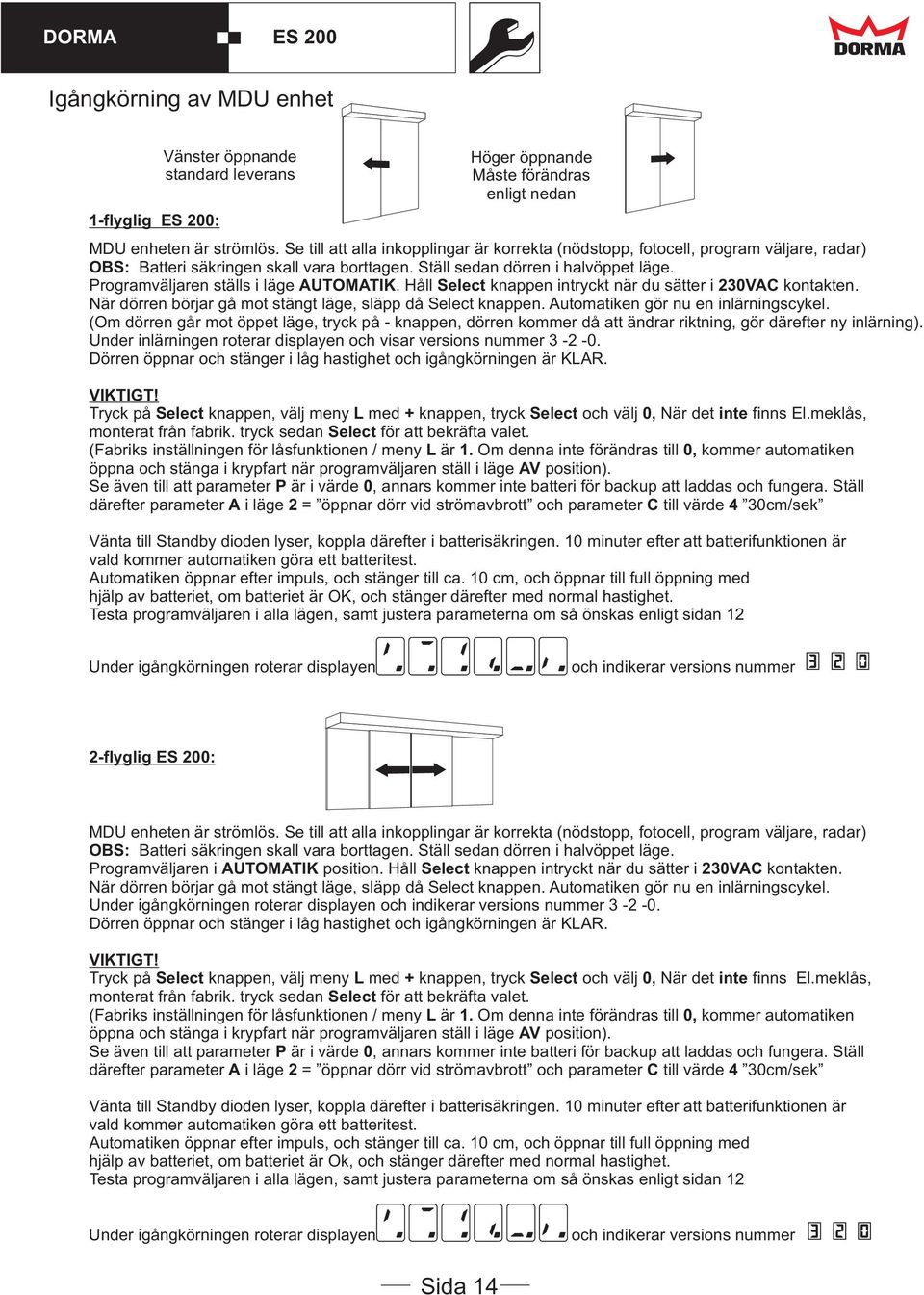

14 Igångkörning av MDU enhet 1-flyglig : Vänster öppnande standard leverans Höger öppnande Måste förändras enligt nedan MDU enheten är strömlös. Se till att alla inkopplingar är korrekta (nödstopp, fotocell, program väljare, radar) OBS: Batteri säkringen skall vara borttagen. Ställ sedan dörren i halvöppet läge. Programväljaren ställs i läge AUTOMATIK. Håll Select knappen intryckt när du sätter i 230VAC kontakten. När dörren börjar gå mot stängt läge, släpp då Select knappen. Automatiken gör nu en inlärningscykel. (Om dörren går mot öppet läge, tryck på - knappen, dörren kommer då att ändrar riktning, gör därefter ny inlärning). Under inlärningen roterar displayen och visar versions nummer Dörren öppnar och stänger i låg hastighet och igångkörningen är KLAR. VIKTIGT! Tryck på Select knappen, välj meny L med + knappen, tryck Select och välj 0, När det inte finns El.meklås, monterat från fabrik. tryck sedan Select för att bekräfta valet. (Fabriks inställningen för låsfunktionen / meny L är 1. Om denna inte förändras till 0, kommer automatiken öppna och stänga i krypfart när programväljaren ställ i läge AV position). Se även till att parameter P är i värde 0, annars kommer inte batteri för backup att laddas och fungera. Ställ därefter parameter A i läge 2 = öppnar dörr vid strömavbrott och parameter C till värde 4 30cm/sek Vänta till Standby dioden lyser, koppla därefter i batterisäkringen. 10 minuter efter att batterifunktionen är vald kommer automatiken göra ett batteritest. Automatiken öppnar efter impuls, och stänger till ca. 10 cm, och öppnar till full öppning med hjälp av batteriet, om batteriet är OK, och stänger därefter med normal hastighet. Testa programväljaren i alla lägen, samt justera parameterna om så önskas enligt sidan 12 Under igångkörningen roterar displayen och indikerar versions nummer 2-flyglig : MDU enheten är strömlös. Se till att alla inkopplingar är korrekta (nödstopp, fotocell, program väljare, radar) OBS: Batteri säkringen skall vara borttagen. Ställ sedan dörren i halvöppet läge. Programväljaren i AUTOMATIK position. Håll Select knappen intryckt när du sätter i 230VAC kontakten. När dörren börjar gå mot stängt läge, släpp då Select knappen. Automatiken gör nu en inlärningscykel. Under igångkörningen roterar displayen och indikerar versions nummer Dörren öppnar och stänger i låg hastighet och igångkörningen är KLAR. VIKTIGT! Tryck på Select knappen, välj meny L med + knappen, tryck Select och välj 0, När det inte finns El.meklås, monterat från fabrik. tryck sedan Select för att bekräfta valet. (Fabriks inställningen för låsfunktionen / meny L är 1. Om denna inte förändras till 0, kommer automatiken öppna och stänga i krypfart när programväljaren ställ i läge AV position). Se även till att parameter P är i värde 0, annars kommer inte batteri för backup att laddas och fungera. Ställ därefter parameter A i läge 2 = öppnar dörr vid strömavbrott och parameter C till värde 4 30cm/sek Vänta till Standby dioden lyser, koppla därefter i batterisäkringen. 10 minuter efter att batterifunktionen är vald kommer automatiken göra ett batteritest. Automatiken öppnar efter impuls, och stänger till ca. 10 cm, och öppnar till full öppning med hjälp av batteriet, om batteriet är Ok, och stänger därefter med normal hastighet. Testa programväljaren i alla lägen, samt justera parameterna om så önskas enligt sidan 12 Under igångkörningen roterar displayen och indikerar versions nummer Sida 14

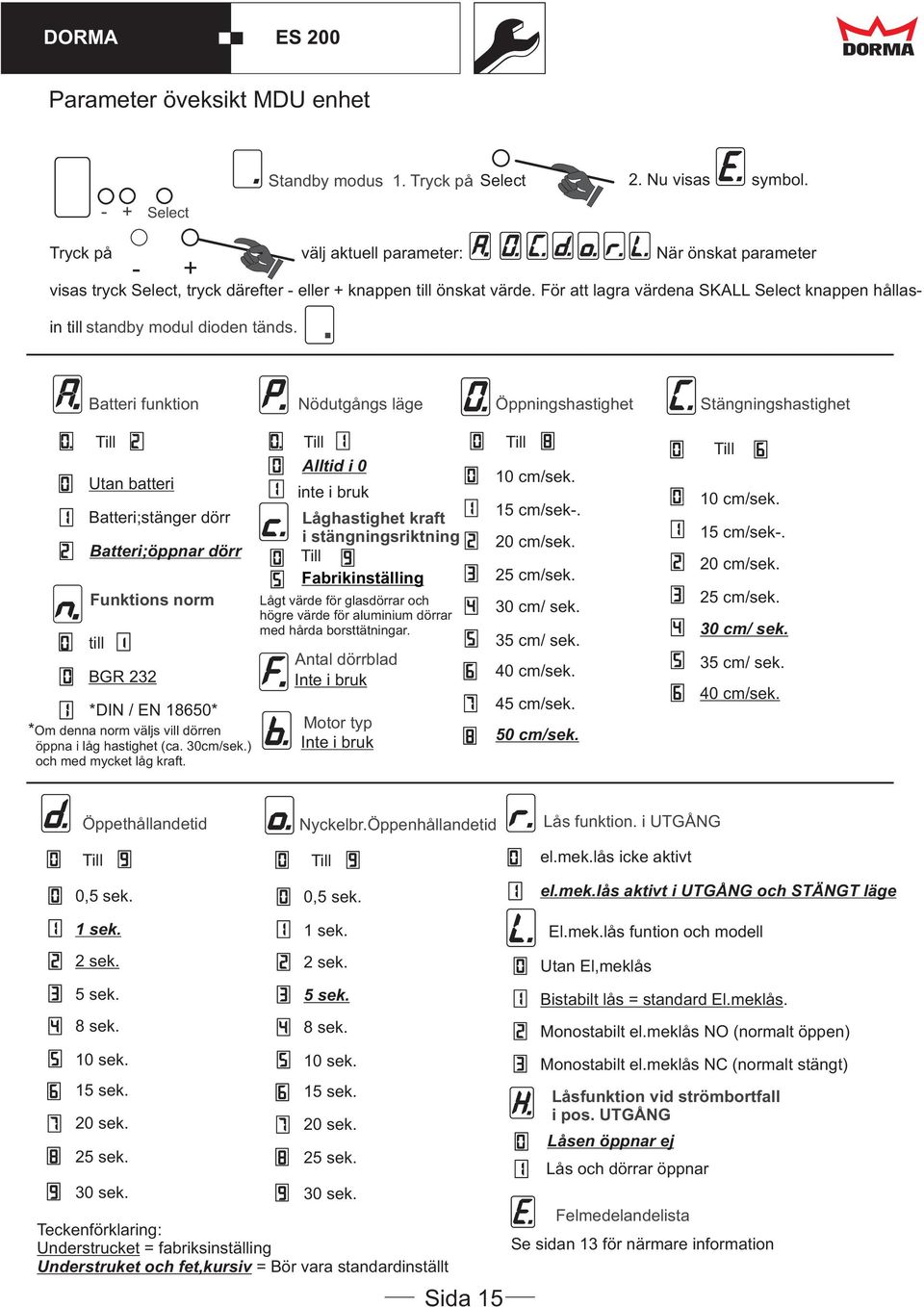

15 Parameter öveksikt MDU enhet Standby modus 1. Tryck på Select 2. Nu visas symbol. - + Select Tryck på välj aktuell parameter: När önskat parameter - + visas tryck Select, tryck därefter - eller + knappen till önskat värde. För att lagra värdena SKALL Select knappen hållasin till standby modul dioden tänds.. Batteri funktion Nödutgångs läge Öppningshastighet Stängningshastighet Till Till Till Utan batteri Batteri;stänger dörr Batteri;öppnar dörr Funktions norm till BGR 232 *DIN / EN 18650* *Om denna norm väljs vill dörren öppna i låg hastighet (ca. 30cm/sek.) och med mycket låg kraft. Alltid i 0 inte i bruk Låghastighet kraft i stängningsriktning Till Fabrikinställing Lågt värde för glasdörrar och högre värde för aluminium dörrar med hårda borsttätningar. Antal dörrblad Inte i bruk Motor typ Inte i bruk 10 cm/sek. 15 cm/sek-. 20 cm/sek. 25 cm/sek. 30 cm/ sek. 35 cm/ sek. 40 cm/sek. 45 cm/sek. 50 cm/sek. Till 10 cm/sek. 15 cm/sek-. 20 cm/sek. 25 cm/sek. 30 cm/ sek. 35 cm/ sek. 40 cm/sek. Öppethållandetid Till 0,5 sek. Nyckelbr.Öppenhållandetid Till 0,5 sek. Lås funktion. i UTGÅNG el.mek.lås icke aktivt el.mek.lås aktivt i UTGÅNG och STÄNGT läge 1 sek. 2 sek. 5 sek. 8 sek. 10 sek. 15 sek. 20 sek. 25 sek. 30 sek. 1 sek. 2 sek. 5 sek. 8 sek. 10 sek. 15 sek. 20 sek. 25 sek. 30 sek. Teckenförklaring: Understrucket = fabriksinställing Understruket och fet,kursiv = Bör vara standardinställt Sida 15 El.mek.lås funtion och modell Utan El,meklås Bistabilt lås = standard El.meklås. Monostabilt el.meklås NO (normalt öppen) Monostabilt el.meklås NC (normalt stängt) Låsfunktion vid strömbortfall i pos. UTGÅNG Låsen öppnar ej Lås och dörrar öppnar Felmedelandelista Se sidan 13 för närmare information

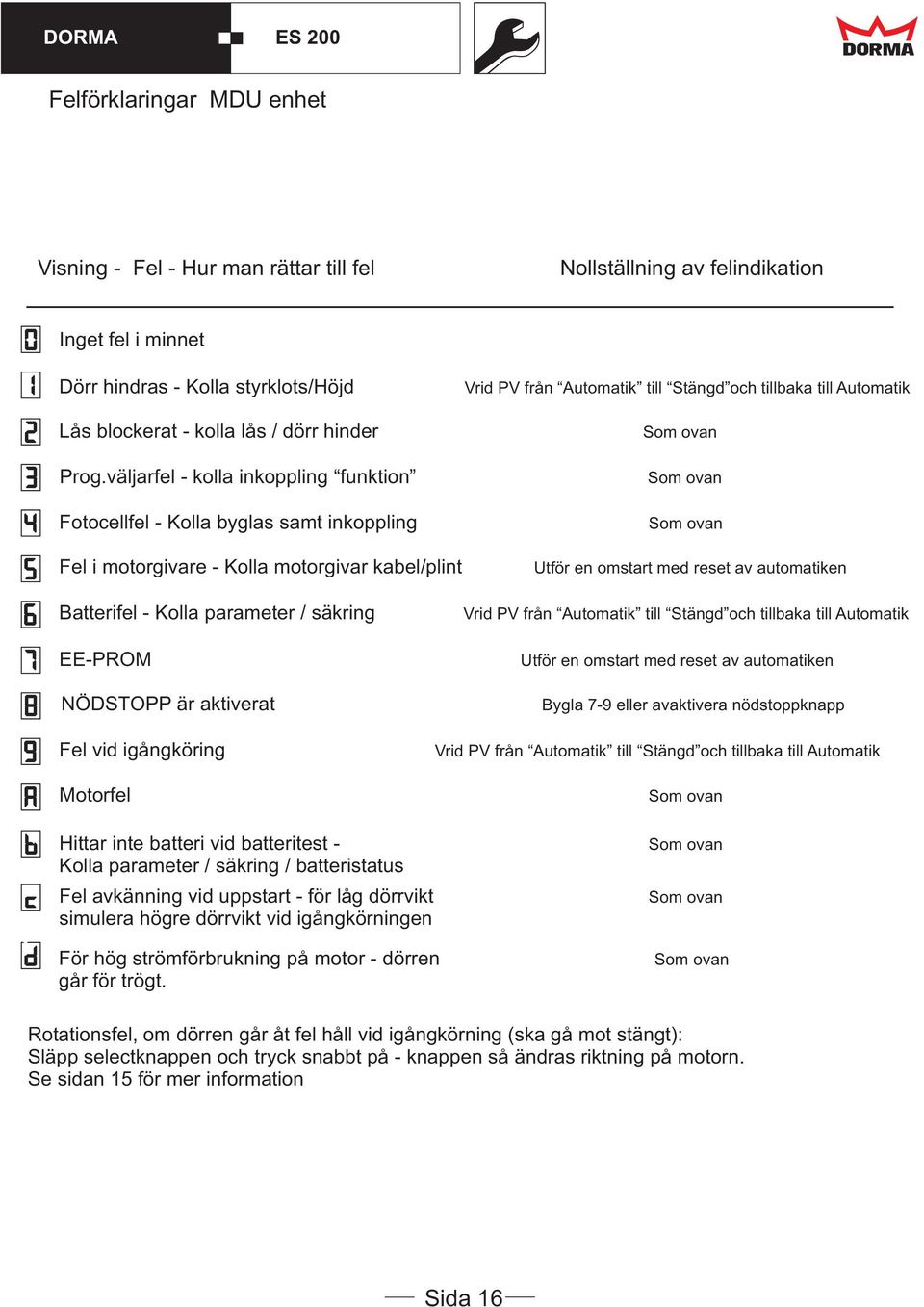

16 Felförklaringar MDU enhet Visning - Fel - Hur man rättar till fel Nollställning av felindikation Inget fel i minnet Dörr hindras - Kolla styrklots/höjd Lås blockerat - kolla lås / dörr hinder Prog.väljarfel - kolla inkoppling funktion Fotocellfel - Kolla byglas samt inkoppling Fel i motorgivare - Kolla motorgivar kabel/plint Batterifel - Kolla parameter / säkring EE-PROM NÖDSTOPP är aktiverat Vrid PV från Automatik till Stängd och tillbaka till Automatik Som ovan Som ovan Som ovan Utför en omstart med reset av automatiken Vrid PV från Automatik till Stängd och tillbaka till Automatik Utför en omstart med reset av automatiken Bygla 7-9 eller avaktivera nödstoppknapp Fel vid igångköring Motorfel Hittar inte batteri vid batteritest - Kolla parameter / säkring / batteristatus Fel avkänning vid uppstart - för låg dörrvikt simulera högre dörrvikt vid igångkörningen Vrid PV från Automatik till Stängd och tillbaka till Automatik Som ovan Som ovan Som ovan För hög strömförbrukning på motor - dörren går för trögt. Som ovan Rotationsfel, om dörren går åt fel håll vid igångkörning (ska gå mot stängt): Släpp selectknappen och tryck snabbt på - knappen så ändras riktning på motorn. Se sidan 15 för mer information Sida 16

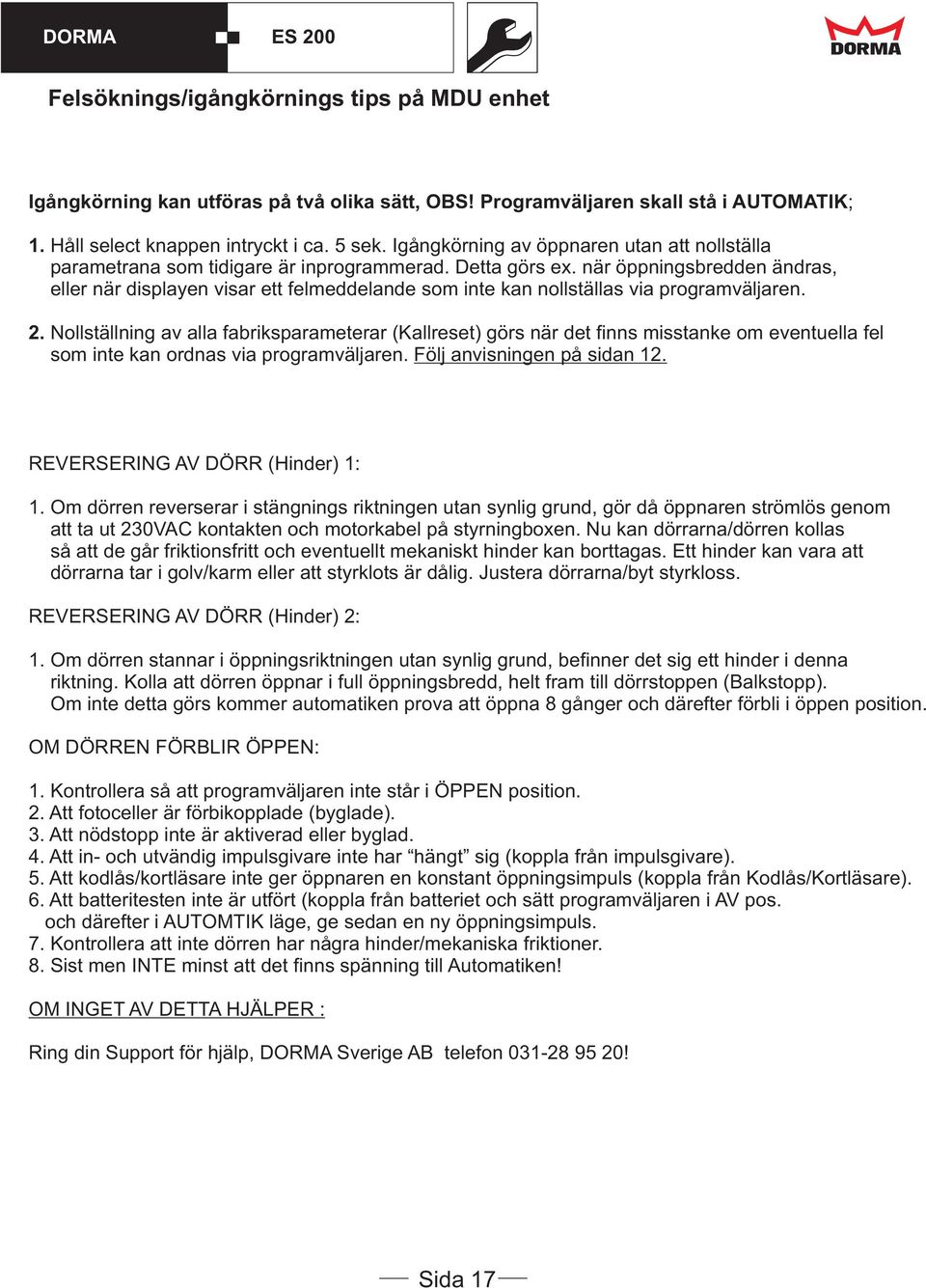

17 Felsöknings/igångkörnings tips på MDU enhet Igångkörning kan utföras på två olika sätt, OBS! Programväljaren skall stå i AUTOMATIK; 1. Håll select knappen intryckt i ca. 5 sek. Igångkörning av öppnaren utan att nollställa parametrana som tidigare är inprogrammerad. Detta görs ex. när öppningsbredden ändras, eller när displayen visar ett felmeddelande som inte kan nollställas via programväljaren. 2. Nollställning av alla fabriksparameterar (Kallreset) görs när det finns misstanke om eventuella fel som inte kan ordnas via programväljaren. Följ anvisningen på sidan 12. REVERSERING AV DÖRR (Hinder) 1: 1. Om dörren reverserar i stängnings riktningen utan synlig grund, gör då öppnaren strömlös genom att ta ut 230VAC kontakten och motorkabel på styrningboxen. Nu kan dörrarna/dörren kollas så att de går friktionsfritt och eventuellt mekaniskt hinder kan borttagas. Ett hinder kan vara att dörrarna tar i golv/karm eller att styrklots är dålig. Justera dörrarna/byt styrkloss. REVERSERING AV DÖRR (Hinder) 2: 1. Om dörren stannar i öppningsriktningen utan synlig grund, befinner det sig ett hinder i denna riktning. Kolla att dörren öppnar i full öppningsbredd, helt fram till dörrstoppen (Balkstopp). Om inte detta görs kommer automatiken prova att öppna 8 gånger och därefter förbli i öppen position. OM DÖRREN FÖRBLIR ÖPPEN: 1. Kontrollera så att programväljaren inte står i ÖPPEN position. 2. Att fotoceller är förbikopplade (byglade). 3. Att nödstopp inte är aktiverad eller byglad. 4. Att in- och utvändig impulsgivare inte har hängt sig (koppla från impulsgivare). 5. Att kodlås/kortläsare inte ger öppnaren en konstant öppningsimpuls (koppla från Kodlås/Kortläsare). 6. Att batteritesten inte är utfört (koppla från batteriet och sätt programväljaren i AV pos. och därefter i AUTOMTIK läge, ge sedan en ny öppningsimpuls. 7. Kontrollera att inte dörren har några hinder/mekaniska friktioner. 8. Sist men INTE minst att det finns spänning till Automatiken! OM INGET AV DETTA HJÄLPER : Ring din Support för hjälp, DORMA Sverige AB telefon ! Sida 17
18 DORMA CS Easy Instruktioner för handhavande 1. 5-läges programväljare med följande funktionslägen; Service AUTOMATIC Stängd Automatiken är stängd. Utvändig och invändig impulsgivare öppnar inte dörren. Är automatiken utrustad med el-mekaniskt låsenhet låses den vid stängt läge. Dörren kan öppnas från utsidan med nyckelbrytare, kortläsare, kodlås eller Calling-anläggning. Från insidan öppnas dörren med impulsbrytare eller Kodlås/kortläsare Automatik Vid impuls från ut eller insida öppnas dörren till full öppningsbredd. När impuls upphör stänger dörren efter inställd tid. Normal öppethållandetid är ca. 1 sek Delöppning Vid impuls från ut eller insida öppnas dörren till förinställd delöppningsbredd Och stänger dörren efter inställd tid. Öppningsbredden är justerbar med hjälp av programväljaren, se nedan. Normal öppethållandetid är ca. 1 sek Utgång Öppen Dörren fungerar endast med impuls från den invändiga radarn. Vid impuls öppnas dörren till full öppningsbredd och stänger efter inställd tid. Normal öppethållandetid är ca. 1 sek Dörren öppnas i låg fart till helt öppet läge och förblir öppen tills annat läge på Programväljaren väljs. Inställning av delöppningbredd När dörren är stängd: vrid programväljaren till läge öppen. Dörren öppnas då i låg fart. Under denna dörrörelse, när öppningen motsvarar önskad öppningsbredd: vrid programväljaren till läge delöppning. Dörren stannar då ett tag, varvid den strax fortsätter till helt öppet läge (fortfarande i låg fart). Elektronikenheten läser in det inställda värdet. Därefter stängs dörren. Vid ny impuls öppnas dörren till det förinställda delöppningsläget så länge programväljaren står i delöppningsläge. Upprepa proceduren från stängd dörr om delöppningsläget skall ändras. Sida 18
19 DORMA Instruktioner för handhavande 2. Öppning av dörr med nyckelbrytare (tilläggsfunktion) När programväljaren står i läge Stängd kan dörren öppnas från utsidan med nyckelbrytare, kodlås eller kortläsare. Dörren öppnar till fullt öppet läge och stänger därefter efter inställd tid. Är automatiken strömlös, öppnas dörren med batterimodulen. 3. Vid strömavbrott med batterimodul aktiverad. 4. Säkerhetsfunktioner Automatiken gör regelbundna självtester av programvaran samt den inbyggda batterimodulen under dygnet. Om den skulle upptäcka fel, eller att det är dags att byta batteripacken (2-4 års livslängd beroende på öppningsfrekvensen), stannar automatiken i öppet läge. Kontakta servicepersonalen för åtgärd. 5. Driftsstörningar Om dörrbladet möter något hinder under stängningsrörelsen vänder dörren och går till fullt öppet läge. Därefter stängs dörren i lågfart. Om hindret är borta kommer automatiken att fungera som vanligt, men om hindret kvarstår kommer proceduren att upprepas till dess att hindret tas bort. Om dörrbladet möter något hinder under öppningsrörelsen stannar dörren. Efter cirka tio sekunder gör automatiken ett nytt försök mot helt öppet läge, men nu i lågfart. Skulle hindret kvarstå stannar dörren igen. Efter 8 försök stängs dörren. Vid nästa öppningsimpuls går dörren i lågfart. Om hindret är borta återgår automatiken till normal funktion. VIKTIGT! Håll rent från grus och skräp i rörelsefältet under dörrarna för att undvika störningar. 6. Felsökning Med Nödöppning A inkopplad: Vid strömavbrott går skjutdörren automatiskt till öppet läge när programväljaren står i läge Automatik Delöppning och eventuellt Utgång om inte parameter r står i läge 1. Där stannar dörren antingen tills strömmen kommer tillbaka eller att programväljaren ställs i läge Stängd. När strömmen återkommer stänger dörren och är återställd till normalläge igen. (Om Utrymningsfunktionen P är inkopplad kommer dörren att stå öppen tills brandlarmet avaktiverats, oavsett om strömmen kommer tillbaka eller inte). Om dörren inte öppnar eller stänger - undersök följande: Kontrollera strömförsörjningen (220V AC) Kontrollera programväljarens funktionsläge. Kontrollera att dörren ej blockeras av något hinder. Kolla impulsgivare, ger de riktig signal? Om dörren fortfarande inte fungerar - kontakta servicepersonal. VIKTIGT! Automatiken måste kontrolleras och servas regelbundet av utbildad servicepersonal. DORMA CS Easy monteringsanvisning Sida 19
20 Installation manual electrical Easy SE DORMA Sverige AB F O Petersons gata Västra Frölunda Telef Fax info@dorma.se DORMA förbehåller sig rätten till ändringar
