1 TMALL 0141 Presentation v 1.0 Lund-Arlöv, fyra spår

2 Projektgenomgång under anbudstiden Agenda 12:30-12:45 Syftet med mötet och presentation av deltagare 12:45-13:30 Affärsupplägg 13:30-13:45 Kort paus 13:45-15:15 Orientering om projektet enligt AFB.24 2

3 Juridik om informationsmötet LUF 1 kap 24 Upphandlande enheter skall behandla leverantörer på ett likvärdigt och icke-diskriminerande sätt samt genomföra upphandlingar på ett öppet och transparent sätt Identiskt samma presentation till alla inbjudna anbudslämnare. De enda frågor vi besvarar är: Frågor där svaret direkt går att utläsa ur vårt förfrågningsunderlag Generella frågor om projektet Generella frågor om upphandlingsjuridik/luf Svar på frågor kommer sändas till alla inbjudna anbudsgivare. Denna presentation publiceras på vår hemsida. Presentationen kommer inte att vara en del av förfrågningsunderlaget. 3

4 4

5 Projektorganisation Projektledare Jens-Peter Eisenschmidt Tekniskt Stöd Teknik och miljö - anläggning Delprojektledare Verksamhetsstyrning Patrik Dymling Inköpsansvarig Malin Isaksson Teknik och miljö - system Teknik och miljö - miljö Delprojektledare Järnvägsplan Lund-Flackarp Jenny Åkerholm Delprojektledare Mark & Va Marie Minör Delprojektledare BEST Thomas Hallgren Delprojektledare Konstbyggnad Kristofer Söderberg Markförhandling Kommunikation HSQ 5

6 6 Var

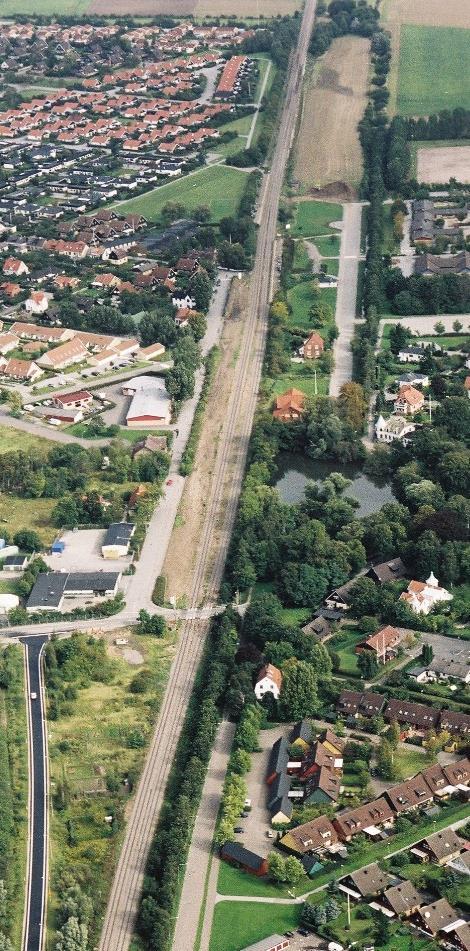

7 Vad Utbyggnad från två till fyra spår, 11 km Lund-Flackarp 3 km + Flackarp-Arlöv 8 km Tre stationer förnyas: Hjärup, Åkarp och Arlöv Helt ny station vid Klostergården, Lund Total budget 520 M EUR Flackarp-Arlöv ca. 400 M EUR Lund-Flackarp ca 120 M EUR (i 2015 års prisnivå) 7

8 Varför Ökad kapacitet Mindre bullerstörningar Färre trafikstörningar Järnvägens barriäreffekt minskar med fler passager 8

9 9 Preliminär tidplan

10 Var är vi nu? FFU ut juni 2016 Järnvägsplanen Flackarp-Arlöv har vunnit laga kraft November 2016 Anbud in 14 mars 2017 Kontrakt E maj/juni

11 Affärsform Lund-Arlöv Styrelsebeslut Totalentreprenad Upphandlingsförfarande: Förhandlad upphandling, (LUF) Samverkan hög nivå Ersättningsform: Löpande räkning med incitament Incitament 80/20 över och under riktkostnad Mervärden: 25 % Kontraktstid: , Lund- Flackarp 2023 ECI på Lund-Flackarp som en Option med bakdörr Garantitid: 5 år 11

12 Riskdelning Lund-Arlöv Risk (högre kostnad än riktkostnad) - delas 80/20 mellan B och E Incitament (lägre kostnad än riktkostnad) delas 80/20 mellan B och E Riktkostnad = anbudssumma Fast ersättning = 9% av riktkostnaden 12

13 Vad är ECI - Early Contractor Involvement? Entreprenören kommer in i projektet i ett tidigt skede Samverkan Entreprenören påverkar utformningen av projektet tidigt då stort inflytande är möjligt på tid, kostnad och innehåll 13

14 Early Contractor Involvement - Faser ECI - Kontrakt Fas 1 ABT Fas 2 ABT Fas 1 Planerings- och projekteringsfas Nödvändig projektering Produktionskalkyl Detaljerad tidplan Riskinventering Fastställa Riktkostnad för Fas 2 14

15 Körplan Beställarens byggbarhetskontroll 2017 Byggstart Trafik på tillfälliga spår 2021 Trafik på fyra spår Flackarp-Arlöv 2023 Trafik på fyra spår Lund-Arlöv 15

16 16 Start 1/8 2017

17

18 Konstbyggnad/Markarbete Projektering Bullervall i Arlöv flyttas västerut. Bro över Lommavägen i Arlöv, klar till jan 2018 Bro för E6 över ramp och tillfälligt spår, klara till april 2018 Ledningar som skall korsa E6 väster och öster om järnvägen. Vid byggstart är Gränsvägen utbyggd från Lundavägen till sektion 1/100. Resterande del av Gränsvägen samt tillfällig bro Gränsvägen, klar jan Tillfällig bro Vragerupsvägen, klar april 2018 inkl anslutande tillfälliga vägar. Gång/cykeltunnel vid Burlövs station, klar juni

19 Konstbyggnad/Markarbeten Tillf. bro Vragerupsvägen Klar april 2018 Tillf. bro Gränsvägen Klar jan 2018 E6 broar, ramp, tillf. Spår Rör som korsar E6 Klara april 2018 Jvg-korsning Alnarpsvägen stängs jan Bro, Lommavägen Klar jan 2018 Bullervall flyttas Gång/cykeltunnel, Burlöv station Västra delen klar juni

20 BEST Projektering Ombyggnad västra sidan Arlövs bangård 5 växlar rivs 12 nya växlar läggs in Ca 2000m nytt spår Ca 3000m ny kontaktledning Nytt signalsystem ställverk 95 (Bombardier) Högtrafikerad del av södra stambanan Lommabanan avstängd i ca 3 mån 20

21 21 Juli 2018

22

23 Konstbyggnad/Markarbeten Ledningomsläggningar Bruksvägen. Damm för dagvatten vid E6 Kulvert för Alnarpsån under Sockervägen klar jan 2019 Bro över Kronetorpsvägen västra delen, klar jan 2019 Schaktarbete för de tillfälliga spår 23

24 Konstbyggnad/Markarbeten Rör och ledningar Bruksvägen. Damm intill E6 Kulvert, Alnarpsån, Sockervägen Klar jan 2019 Västra bron, Kronetorpsvägen Klar jan

25 BEST Tillfällig anläggning Flackarp-Arlöv, ca 5000m Fortsatt om/tillbyggnad i Arlöv, västra delen Tillfälliga plattformar i Åkarp och Hjärup 4 nya kryssväxlar i Åkarp Utbyggnad av Bombardiers signalsystem på tillfällig anläggning m spår 15 nya växlar m kontaktledning Option Lund-Flackarp 25

26 26 Juli 2019

27

28 Konstbyggnad/Markarbeten GC-tunnel Burlövs station östra sidan, klar jan 2020 Stationsbro Hjärup, klar juni 2020 Schaktarbete för de fyra nya spåren Option Schaktarbete för fyra spår Lund-Flackarp 28

29 Konstbyggnad/Markarbeten Stationsbron, Hjärup Klar juni 2020 Gång/cykeltunnel, Burlöv station Västra delen klar juni 2018 Östra delen klar jan

30 BEST Demontering/rivning av befintligt dubbelspår Hjärup-Arlöv Projektering Fortsatt ombyggnad Arlövs bangård östra sidan 4 växlar rivs 8 nya växlar byggs Cirka 1500 m nytt spår Cirka 2000 m nya kontaktledningar Bombardier signalsystem 30

31 31 Oktober 2019

32

33 Konstbyggnad/Markarbeten E6 bro över 4-spår, klar okt 2020 Bro för Alnarpsvägen, klar okt 2020 Bro Gränsvägen, klar okt 2020 Bro Lommavägen i Hjärup, klar okt 2020 Bro Vragerupsvägen, klar oktober 2020 Option: Bro Ringvägen i Lund klar okt 2020 Ny GC-tunnel vid Klostergården klar okt 2020 Ny bro över Höje å klar okt 2020 Ny bro över väg 108 klar okt

34 Konstbyggnad/Markarbeten Bro Lommavägen Klar okt 2020 Bro Vragerupsvägen Tillf. klar april 2018 Perm. klar okt 2020 Ringvägen i Lund Klar sept 2020 (option) Ny GC Klostergården Klar sept 2020 (option) Höje å Klar sept 2020 (option) Väg 108 Klar sept 2020 (option) Bro Gränsvägen Tillf. klar jan 2018 Perm. klar okt 2020 E6 broar, ramp, tillf. spår Klara april 2018 Bro över 4-spår Klar okt 2020 Bro, Alnarpsvägen Klar okt

35 Konstbyggnad/Markarbeten Tunnel i Åkarp, klar jan 2021 Bro över Kronetorsvägen (östra sidan), klar jan

36 Konstbyggnad/Markarbeten Tunnel Åkarp Klar jan 2021 Bro, Kronetorpsvägen Västra delen klar jan 2019 Östra delen klar jan

37 BEST Byggnation nytt 4-spår Flackarp-Arlöv Tillfällig plattform i Hjärup, östra sidan Ny plattform i Burlöv, östra sidan Nya plattformar i Åkarp m spår 20 nya växlar m kontaktledning Utbyggnad av Bombardiers signalsystem Option Nytt dubbelspår Lund-Flackarp, västra sidan m nytt spår 7 ny växlar m kontaktledning 37

38 38 Juli 2021

39 39 Juli 2021

40

41 Konstbyggnad/Markarbeten Färdigställande av östra sidan av Hjärups station med stödkonstruktioner, klart juni Återställning av mark. Det mesta återställningsarbetet sker efter att tillfälliga spår rivits. Option: Rivning bef bro över Ringvägen Schaktning och markarbete för de nya östra spåren. 41

42 Konstbyggnad/Markarbeten Bro, Ringvägen Rivning av befintlig bro Hjärup station, inkl stödkonstruktion Östra delen klar juni

43 BEST Start rivning/demotering tillfällig anläggning Färdigställande av ny plattform östra sidan Hjärup Option: Rivning befintligt dubbelspår Lund-Flackarp 43

44 44 Oktober 2021

45 45 Juli 2022

46 46 Juli 2022

47

48 Konstbyggnad/Markarbeten Option Ny bro över Ringvägen, östra delen, klar sept 2022 Ny GC-tunnel, östra delen, Klostergården, klar sept 2022 Ny station, Klostergården öppnar juni

49 Konstbyggnad/Markarbeten Bro, Ringvägen Östra delen klar sept 2022 Gång/cykeltunnel, Klostergården Östra delen klar sept

50 BEST Option Byggnation nytt dubbelspår Lund-Flackarp, östra sidan 6 000m spår 8 000m kontaktledning Utbyggnad av Bombardiers signalsystem Nya plattformar i Klostergården Återställning av tillfälligt nyttjande av mark 50

51 51 Juli 2023

52 Samverkan hög Förbind er till ett nära samarbete! Samverkan är den kritiska framgångsfaktorn 52

53 Samverkan hög Samlokalisering - Bättre förståelse för projektet - Förbättrat lagarbete - Korta ner beslutsvägar 53

54 Samverkan hög Säker arbetsmiljö - Ska alltid ha högsta prioritet - Ett ömsesidigt åtagande att hålla en hög standard - Från toppen till botten och vice versa 54

55 Samverkan hög Riskhantering - En gemensam ansträngning och öppet delande av risker - Maximera möjligheter och minimera hot - Tätt knutet till ersättningsformen - Smarta lösningar gynnar båda parter 55

56 Samverkan hög Building information modeling (BIM) - Bara digitala leveranser - Visualisera: - Kollisionskontroller - Ekonomiuppföljning - Produktionsframdrift - Produktionsplanering - Planera för säker arbetsmiljö - Entreprenören tillhandahåller digital arbetsyta - Arbets- och leveransyta för alla parter 56
