Gestaltningsidé 1/6. PARKLÄNGAN Markanvisningstävling Rosendal - Kvarteret K

Transkript

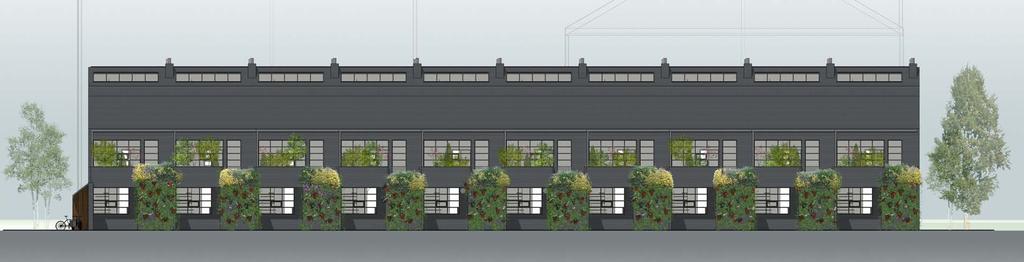

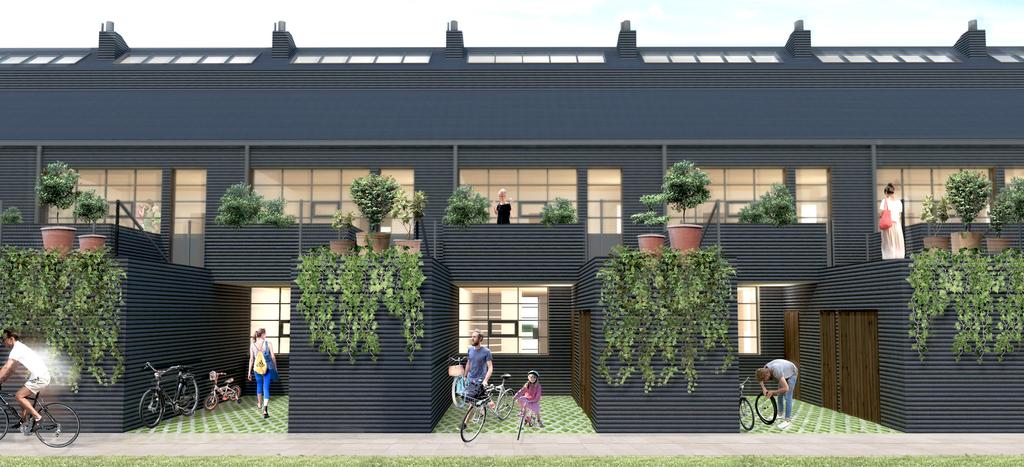

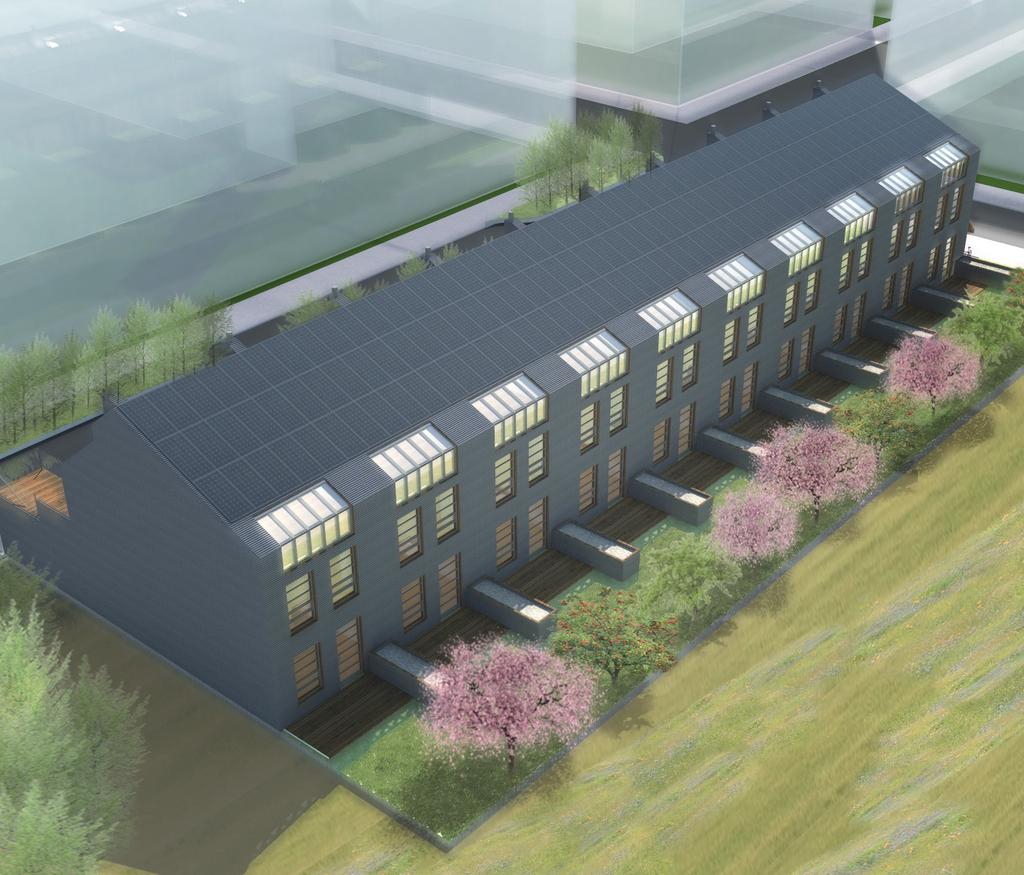

1 Gestaltningsidé OMRÅDET Parklängan kännetecknas av ett lummigt och gångvänligt område som kommer att karaktäriseras som den lugna gatan bakom den mer trafikerade John egerstedts Allé. Gestaltningen bygger på radhus med en intresseväckande och modern formgivning med industriell känsla. Radhusen består av 1 enheter med en bruten fasad som skapar en tydlig identitet till de individuella hushållen. Huskroppens längsgående axel är orienterad i nordsydlig riktning med anslutning till gata i öster och direkt utblick i öppen park från bakgården i väster. ARITETUR Huskroppen är formgiven med en modern arkitektur av en stram repetitiv karaktär. Gatufasaden bryts upp av de långt utskjutande cykelförråden med takterrass. Den utskjutande terrassen ligger i sol och fungerar med sina balkonglådor som en kryddträdgård och biotopbrygga. För att skapa en mänskligare skala till det strama, repeterade uttrycket bygger vi endast i två våningar med inredd vind. Huset blir det lägsta inom Rosendal och med sitt lågsluttande tak kan man från övriga byggnader få visuell kontakt med naturområdet bakom fastigheten. De uppstickande takljusen mot gatan bryter upp takytan för att nå en mindre skala och oväntat uttryck. Det accentuerar även långskeppets industrikaraktär istället för att gömma den. MATERIAL Enheterna uppförs med träfasad på stomme av massivträ isolerad med träfiber. Valet av trä som fasadmaterial väljs för att skapa en varm och naturlig känsla samtidigt som trä har en mindre klimatpåverkan jämfört med andra fasadmaterial. yggnaden kommer att förses med energifönster och taket mot väster kommer till större del beläggas med solceller. Valet av stomme av massivträ med träullsisolering samt träpanel ger lägsta koldioxidbelastning och lång livslängd. MÖLLER & PARTNER TROMRO Ludvig amuelsson LANDAP Husens direkta kontakt med den större allmänningen skapar en naturlig förbindelse med park och naturliv för de boende. Det nära avståndet har genom en tydlig grön profilering tagits till vara på med målet att skapa synergier mellan den naturliga och byggda miljön. Medvetenhet om att gröna ytor skapar en närmare symbios mellan djur och växtliv och människor har funnits i åtanke och med hjälp av trädplanteringen över entré samt odlingslådor på terrassen skapas möjligheten till att uppleva en rik biologisk mångfald. I fastighetens bakkant anläggs ett stensatt dike för att mjukt markera övergången från privat till allmän mark. GATURUM Gatan som ligger längs med varter är en 12 meter bred kvartersgata med trädkantad alternerande refug. Det gröna gaturummet möts upp av förrådens spaljéklädda kortsida med planterad grönska. Förgårdsmark bestående av genomsläppliga markmaterial som gräsarmering tar upp och fördröjer avrinningen av regnvatten. Trädgårdarna på västsidan angränsar till den stora allmänningen och för att markera var det privata slutar och det allmänna börjar kantas trädgårdarna mot det öppna området av ett stensatt dike med växtlighet. Detta ger en naturlig övergång från det privata till det allmänna som ger ett inkluderande intryck. Det avskiljande diket är även en del av dagvattenhanteringen för området. Markanvisningstävling Rosendal varteret 1/6

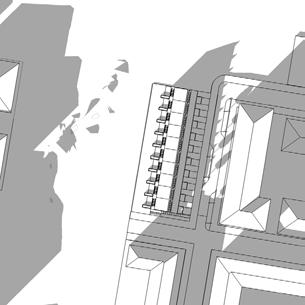

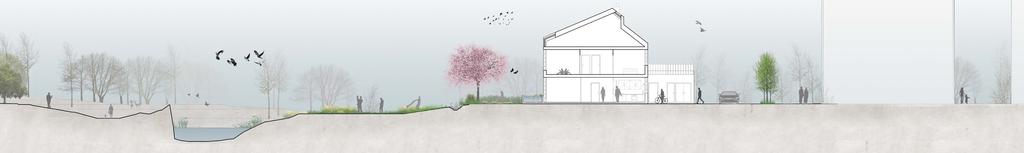

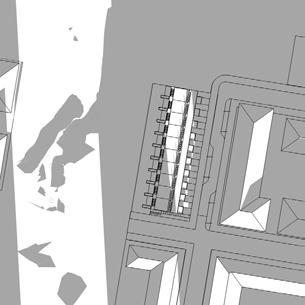

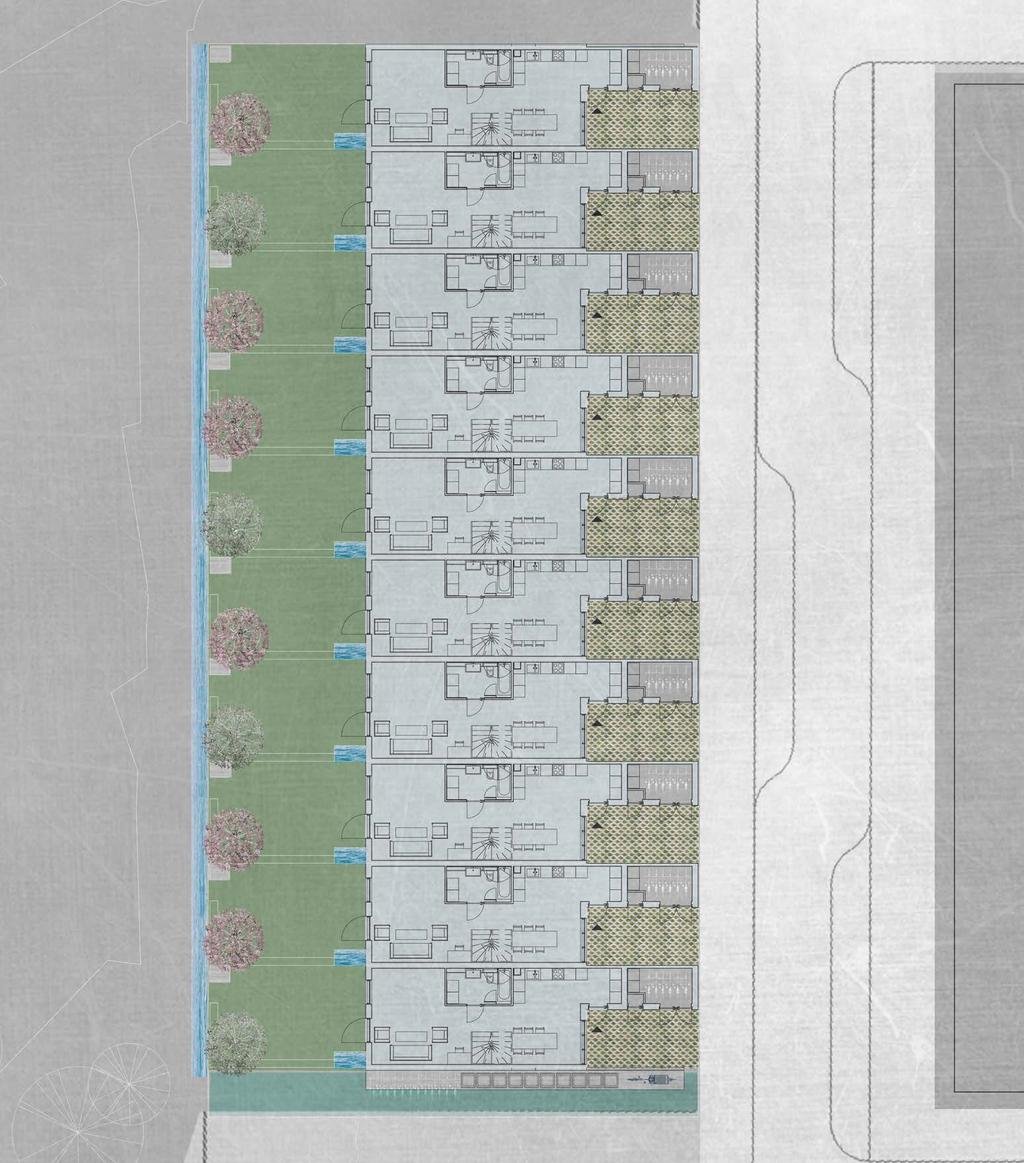

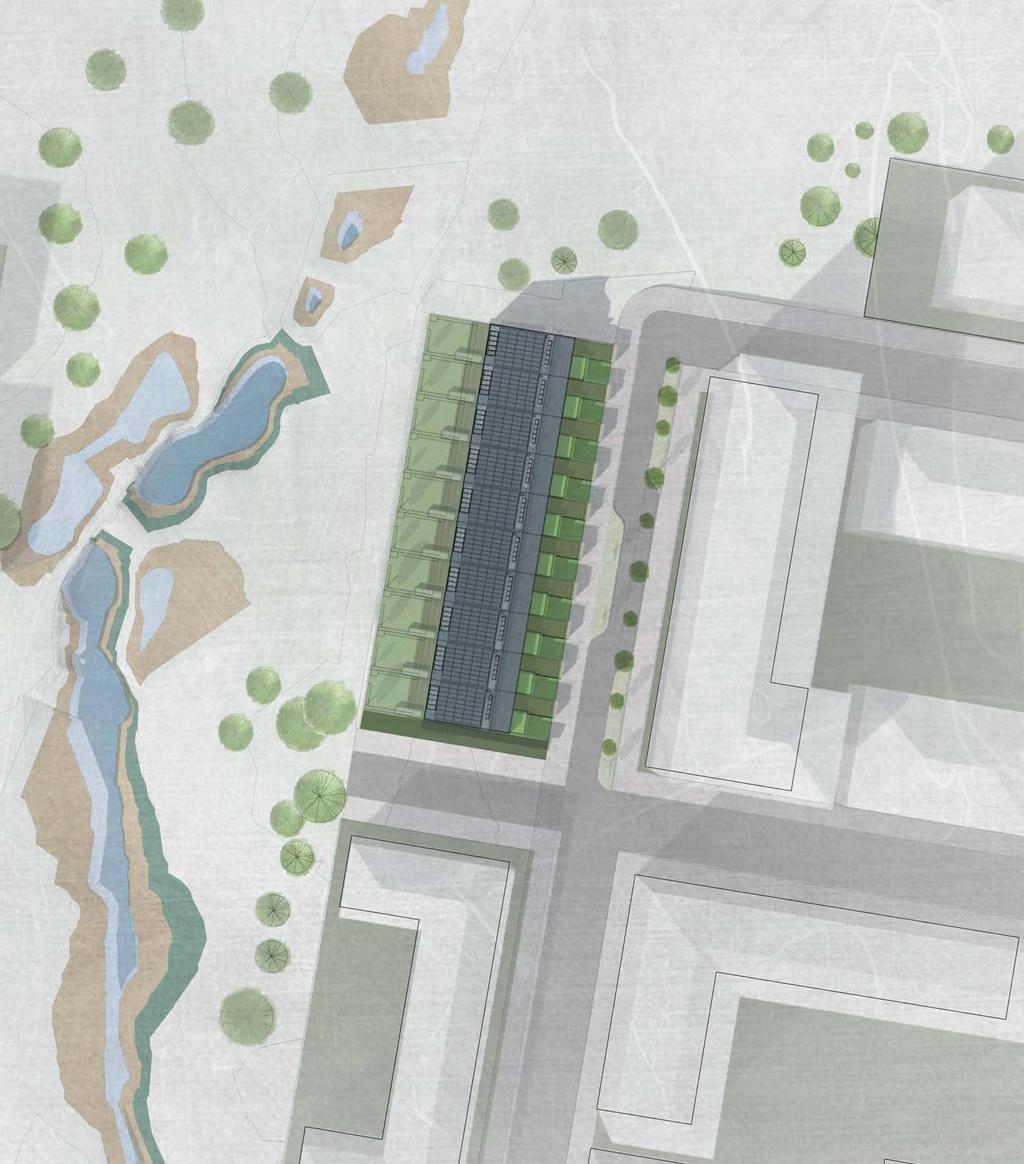

2 GATA FÖRGÅR DMAR HURO PP TRÄDGÅ R PAR D Planering GEMEN AMT kylförråd för matleveranser kompost cykelförråd/teknikrum regntunna/ dränerande markbeläggning vattenspegel dränerande dike lastcykelparkering med el cykelparkering gemensam avfallshantering funktionsindelning LEVNADYTOR Varje enhet får två våningar samt en inredd vind. För att skapa en rymligare känsla har varje våning hög takhöjd. yggnadens utformning och funktioner har designats med fokus på hög livskvalitet och minimal miljöpåverkan. ostadsutrymmena blir funktionella och anpassade för utökad tillgänglighet. Planlösningarna är skapade för att maximera sociala ytor samtidigt som sovrum och badrum har hög trivsel och tillgänglighet. Öppna och enkla rumssamband och tilltagna fönster ger ljus och stora rumsupplevelser till boendet. Parklängans läge bidrar till vackra vyer för de boende. Utsikt över den allmänna ituationsplan 1:5 parken ges från alla tre våningar och ut mot gatan kan de boende blicka från sin härliga terrass. På vinden installeras fönster som kan öppnas upp från golv till tak för att skapa en känsla av att inne och utemiljö möts och bildar ett gemensamt rum. Då husens läge tillåter generöst antal soltimmar kan de boende avnjuta en härlig frukost på terrassen i morgonsol och middag kan förtäras i den lummiga trädgården i bra solläge. Trädgårdarna är lokaliserade precis intill allmänningen och ska inbjuda till gemenskap genom att undvika avgränsningar som exempelvis höga staket. Genom ett avgränsande dike övergår trädgård till parkmark på ett mjukt och behagligt sätt. bottenplan ERVICE Inom Parkläng`an kommer en sopanläggning att placeras på byggnadens södra kortsida. opanläggningen kommer att kunna hantera sortering av 1 avfallsfraktioner där mellanlagring sker i hushållens kök och förråd. För att uppfylla kommunens krav på tillgänglighet är anläggningen placerad inom 5 meter från samtliga hem. Den placeras även vid en 1.2 meter bred stenlagd gång på fastigheten södra sida vilket uppfyller Avfall veriges råd och anvisningar för sophämtning från gata. Utanför enheternas entrédörrar, mellan förråd och entrédörr, finns ett låsbart rum med kodlås. I detta rum installeras en kylbox samt hyllor där förvaring av både torr och kylvaror från matleveranser möjliggörs. ituationsplan 1:2 utomhusrullstol. I förrådet ges de boende tillgång till pump och lagningsmöjlighet för cyklarna. Även eluttag kommer att installeras i förråden för att möjliggöra laddning av elcykel. Det tilltagna utrymmet ger goda möjligheter till ytterligare förvaring utöver de vardagligt använda föremål som barnvagn, cykel och vintersäsongens pulkor. Vid sopanläggningen byggs ett gemensamt förråd för alla de boende inom Parklängan. Här görs det plats för trädgårdsverktyg, gräsklippare och andra gemensamma apparater. Utöver sopsortering och låsbart rum kommer Parklängan att förses med service i form av både bil och cykelpool för att främja hållbara transportmedel. FÖRRÅD Vid entrén till varje enhet byggs det varmförråd för att möjliggöra förvaring samtidigt som de bryter upp gatufasaden och möjliggör anläggning av takterrasser för hushållen. I varmförrådet ryms det sex cyklar, alternativt tre cyklar samt eldriven ATELJÉ vindsplan OV AD HALL 1:1 ALONG OV OV PLANTERINGÄDD FRD plan i OV TRÄDGÅRD AD Ö HALL FRD/TEN TERRA VARDAGRUM FÖRGÅRD MAT entréplan MÖLLER & PARTNER TROMRO Ludvig amuelsson :1 Markanvisningstävling Rosendal varteret 1:1 2/6

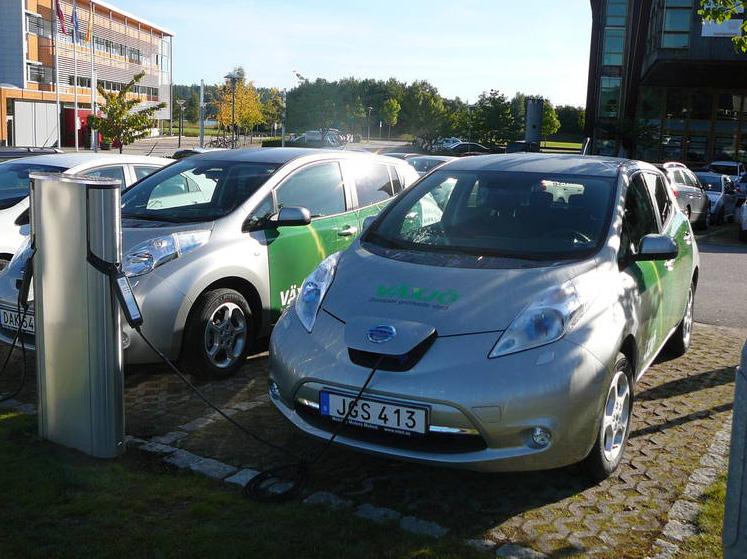

3 I Rosendal REOR OCH TRANPORTER Parklängan har en vision om att vara en del av en varaktig stadsdel där ett liv med hållbart resande och miljö står i fokus. Detta görs bland annat genom leveransboxar av mat, främjande av cykel som transportmedel samt hög grönytefaktor i hela projektet. CYELFOU För att uppmuntra till ett liv med begränsad tillgång till bil kommer en är allt nära cykelpool att grundas för de boende inom Parklängan. Cykelpoolen kommer att förses med vanliga, el och lådcyklar. Varje hushåll förses med ett eget generöst förråd med plats för sex cyklar vilket uppfyller kommunens krav på cykeltal. Förråden förses även med pump och reparationsmöjlighet samt laddstation för elcykel. Utanför varje förråd placeras en spaljé som möjliggör fastlåsning i ram. Med Rosendals närhet till centrala Uppsala är cykel det optimala transportmedlet för en modern familj. OLLETIVTRAFI För att uppmuntra till minskad användning av bil och värnande om miljön erhåller varje hushåll ett årskort för kollektivtrafiken. ILPOOL Inom Parklängan kommer också en bilpool att grundas. Detta i samarbete med byggherrar till angränsande områden. Medlemskapet i bilpoolen kommer att betalas för samtliga hushåll i 5 år. För att säkerställa tillgången till bilpoolen efter de första 5 åren kommer MÖLLER & PARTNER TROMRO Ludvig amuelsson en långsiktig plan att arbetas fram i samarbete med de byggherrar som bilpoolen grundas tillsammans med. Målet är att bilpoolen grundas och drivs på smidigast sätt för att göra det enklast möjligt för de boende. De familjer som vill ha egen tillgång till bil kommer att ha möjlighet till parkering i gemensamt parkeringshus inom Rosendal. LEVERANOX I direkt anslutning till respektive entré finns kylförvaring, en vidareutveckling av den populära trenden med hemleverans av mat. Utrymmet är utrustat med kodlås till förvaring av både torr och kylvaror. De individuella kylrummen möjliggör att matvarorna kan levereras utan att kylkedjan bryts och ökar flexibiliteten för hushållen då ett personligt mottagande inte är nödvändigt. Med hemleverans av mat sparar hushållen tid samtidigt som det minskar behovet av att använda bil. Hemleverans av mat är också ett sätt att bidra till minskat matsvinn, ändrade matvanor och minskat ekologiskt fotavtryck. Varje hushåll kommer att erhålla ett abonnemang på 3 månader med ekologisk matkasse från utvald matleverantör för att få en bra start i det nya levnadssättet. tvärsektion 1:2 längdsektion 1:2 Markanvisningstävling Rosendal varteret 3/6

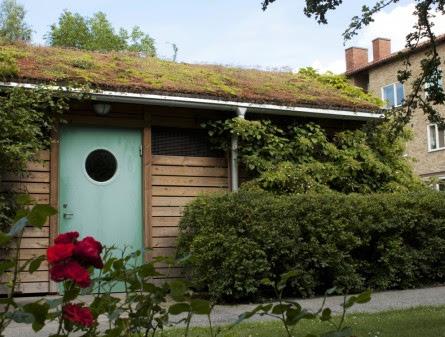

4 Hit är alla välkomna ÅTERVINNING Fokus vid utformningen av avfallssystemet inom Parklängan har varit att maximera nyttan för de boende samtidigt som arbetsmiljön för de som hämtar avfallet håller hög säkerhet och bekvämlighet. ortering av 1 sorters avfall möjliggörs för de boende genom en gemensam avfallsanläggning vid längans södra kortsida. Med god tillgänglighet till avfallsstationen ökar hushållens incitament att sortera sitt avfall och bidra till långsiktig hållbarhet. I varje enhet kommer mellanlagring av 1 fraktioners avfall att möjliggöras i kök och förrådsbyggnad. Avfallshanteringen är således utformad med fokus på tillgänglighet för de boende, säkra arbetsmiljöer för de som tömmer avfallet samt avfallsminimering och ett helhetstänk för en bättre miljö vilket leder till ökad trivsel och bättre boendekvalitet. LEVANDE OCH TRYGG MILJÖ För att skapa ett tryggt och inkluderande område har husen placerats nära tomtgräns för att skapa öppna siktlinjer och uppmuntra till samverkan mellan grannarna. Varje förråd kommer förses med belysning utåt för att gatan skall kännas trygg och säker. Trädgårdarna är utformade för att bjuda in till interaktivitet och samtal mellan de boende utan höga avgränsande staket vilket bidrar till känslan av ökad trygghet. GRÖNARE TADDEL En hög miljöprofil kännetecknar projektet med en grönytefaktor högt över de ställda kraven på,6 där en väl avvägd relation mellan växter och lokalt omhändertagande av vatten skapar en rik symbios av naturupplevelser mellan flora, fauna och boende. HÅLLARHET OCH LIVMILJÖ CLTbyggnader fungerar i praktiken som kolsänkande då trä från hållbart skogsbruk faktiskt lagrar koldioxid i stommen, medan återplantering av ny skog binder koldioxid och förhindrar utsläpp av metan. Detta innebär en sänkning av koldioxidutsläpp motsvarande 32 års bilkörande per hus. För varje kubikmeter trä som växer i skogen försvinner ett ton koldioxid från atmosfären och 7 kg syre friges till luften. Dessa träd kan sedan långsiktigt lagras i stommen i husen och nya träd planteras som del av ett hållbart skogsbruk. Allt trä i projektet, stomme, isolering och panel, kommer från hållbart skogsbruk. För att garantera att byggnaden inte kommer att byggas med material, varor eller produkter som innehåller ämnen med farliga och utfasande egenskaper kommer miljöklassningssystemet ATA att användas. ENERGIEFFETIVA HU yggnaden bygger på erfarenheter från tidigare projekt där energianvändningen ligger långt under Rkraven. onstruktionen och fönstersättning är valda utifrån ett helhetstänk där energianvändningen ligger lågt. ÖTfasad 1:2 YDfasad 1:2 Välisolerade massivträkonstruktioner försedda med lågenergifönster kombinerat med byggnadernas kompakta form ger en beräknad energianvändning på 55 kwh/m², per år. Denna reduceras ytterligare av installation av solceller motsvarande 2 m² vilka beräknas sänka energianvändningen med 2 kwh/m² per år till totalt 35 kwh/m² per år. GRÖNYTOR/ EOLOGI Parklängan har en hög grönytefaktor genom gräsmattor, armerat gräs och planteringar. Genom att använda en uppbyggd damm vid varje uteplats som regnvattenmagasin med öppen vattenspegel ges även möjlighet till t.ex. fågelbad eller annan biologisk mångfald och förhöjer upplevelsevärdet. lomsterrabatter med bakomliggande fruktbärande buskar separerar tomterna (björnbär, vinbär, krusbär). På spaljén på förrådets kortsida växer murgröna. Varje hushåll kommer att ha minst ett bärande korspollinerande lövträd (körsbär och äpple) som bidrar till boplats för djur, upplevelsevärden och lövskugga. Terrasser och trädgårdar förses med odlingslådor för att uppmuntra hushållen till egen odling och kreativitet. DAGVATTEN Dagvattenhanteringen behandlas på flertalet sätt inom Parklängan. Förgårdsmarken anläggs med öppna hårdgjorda ytor i form av gräsarmering. Denna bidrar till infiltration av dagvatten. På entréernas skärmtak anläggs växtbädd med >8mm djup genom vilket dagvatten från taket infiltreras. Denna växtbädd ger möjlighet för mindre träd och fjärilsrabatter som bidrar både till upplevelsevärden, biologisk mångfald och boplatser. Dammen på 1.1m3 vid husfasaden tar upp takets dagvatten och fungerar både som regntunna samt vattenspegel med biologisk tillgänglighet. NORRfasad 1:2 VÄTfasad 1:2 MÖLLER & PARTNER TROMRO Ludvig amuelsson Markanvisningstävling Rosendal varteret 4/6

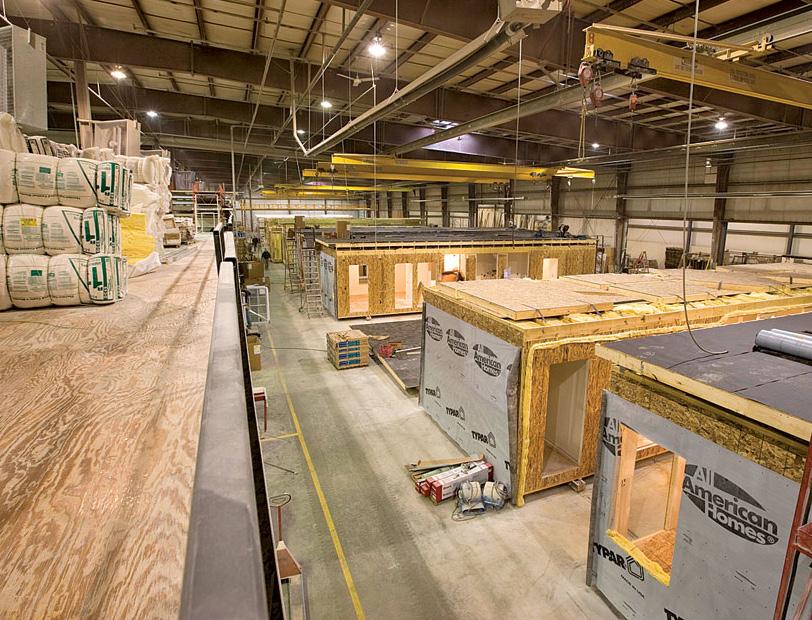

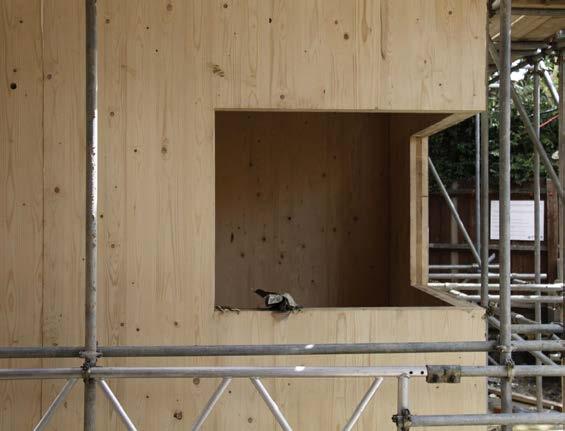

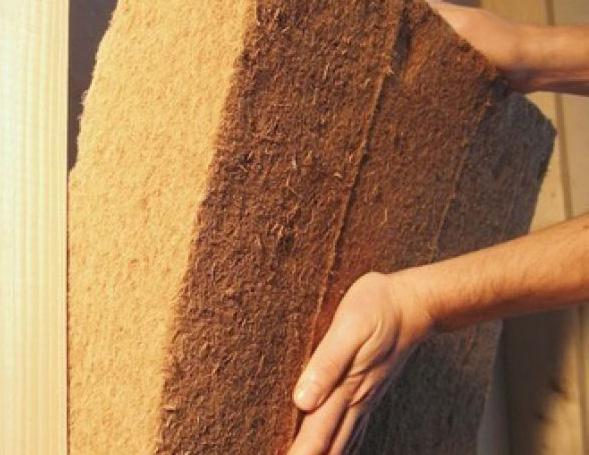

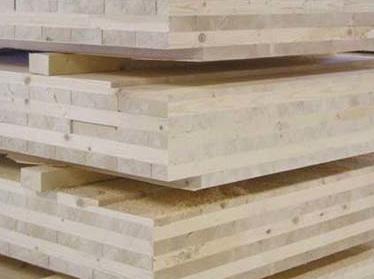

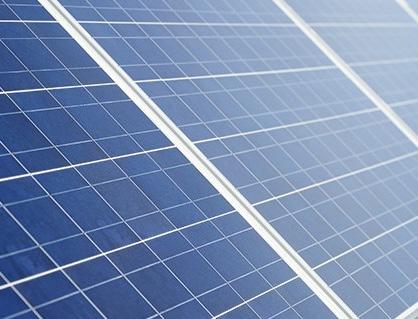

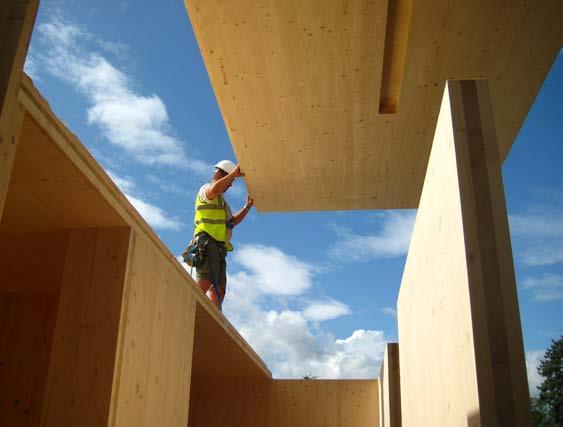

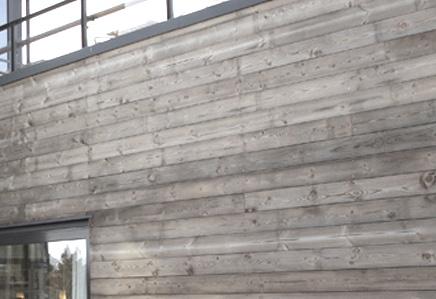

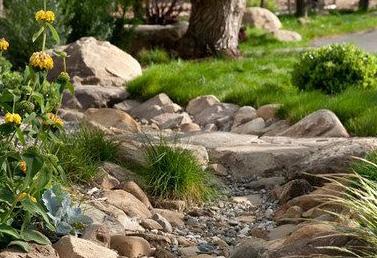

5 En smartare stadsdel TENI ygganden håller en hög teknisk standard där varje enhet utrustas med individuella hemsystem. Genom digitala lösningar kommer larm, solceller och lampor att styras med hjälp av applikationer i telefonen. Vidare förses enheterna med olika energilägen, när boendet är tomt sätts hushållet i energisparläge och energiförbrukningen minskar. Innovativa funktioner som gör det möjligt för individuell mätning av hushållets energiförbrukning och solcellernas produktion uppmuntrar de boende till lägre användning. ONTRUTION Huset tillverkas av massivträ med träullsisolering samt träpanel som ger låg koldioxidbelastning och lång livslängd. yggnaden kommer uppföras med volymelement för att reducera spill samt koldioxidbelastningen vid transport och uppförande. DAGVATTEN UNDER YGGEDET Genom att använda volymelement som byggteknik kortas byggtiden på plats avsevärt. Det gör även att mängden avfall och spill på byggarbetsplatsen hålls till ett minimum. Fördröjningsmagasinet i form av det stensatta diket i bakkant av fastigheten vid gränsen till allmänningen anläggs direkt, vilket möjliggör omhändertagande av dagvatten på fastigheten under byggtiden. MAIVTRÄ orslimmat trä eller CLT är stora element av trä som installeras på plats på mycket kort tid. Prefabricering och robotstyrd produktion minimerar inte bara tiden för konstruktionen utan minimerar även fel i hantverket. CLT kan beskrivas som en modern industrialiserad form av timmerhusbyggande. yggnaderna blir solida och tysta, samtidigt som den naturliga råvaran är helt fri från gifter, formaldehyder och allergener som återfinns i alla andra byggmaterial och konstruktioner. Forskning och utveckling har lett till användandet av naturliga hartser som bindemedel i isoleringen fungerar både som rötmotstånd, brandskydd och elastisk fjäder, vilket börjar utmana de gamla fördomarna om brandfara, fuktproblematik och ljudtransmission även om husen byggs helt i trä. Ett hus byggt i massivträ ger det bästa inomhusklimatet för de boende tillsammans med en positiv påverkan på miljön. IOLERING Massivträstommen isoleras utvändigt med hård träullsisolering. Denna isolering består endast av träfiber, varmluftsbakat med träets egna hartser och oljor som bindemedel. kivan är alltså gjord av expanderat virke vilket tillsammans med massivträstommen skapar en helt homogen konstruktion från insida ut. Den höga materialtätheten på ca 5 kg/m3 tillsammans med en hög specifik värmekapacitet av C=21 J/kg (mer än dubbelt så hög som mineralull) ger effektiv värmelagring även i isoleringen. Isoleringen har en öppen struktur, så att vattenånga kan passera igenom till ventilerad hålighet på ett liknande sätt som tyger andas. Träfiber har en mycket bättre förmåga att hålla och avge fukt än konventionella isoleringsmaterial vilket eliminerar stående kondenspunkt som är grunden för mögeltillväxt. PREFARICERING Väggar, golv och takkonstruktion är diffusionsöppna vilket betyder att byggnaden andas. Med hög prefabrikationsgrad och precist tillskurna, överlappande byggdelar åstadkommer man ett vindtätt hus utan plastmembran, och kan då undvika svaga genomföringspunkter där kondens ofta uppstår. Massivträkonstruktioner MÖLLER & PARTNER TROMRO Ludvig amuelsson både binder och avger fukt. Detta borgar för ett hälsosamt inomhusklimat fritt från fria partiklar och virvlande damm. ENERGIYTEM Cirka 2 m2 av den totala takytan har avsatts för energiproduktion med solceller. Försörjningsmässigt kommer värmen till de olika rumsdelarna via ett vattenburet värmesystem där frånluftsväxlaren är systemets hjärta. Här återvinns värmen från människor, solinstrålning och elektrisk utrustning via värmepumpen sommar som vinter till varmvatten och värme. Frånluftsvärmepumpslösningen ger ett enkelt och lättunderhållet tekniskt system där de boende kan sköta underhåll och skötsel själv vilket minskar kostnaden för samfälligheten. opplat till den egna lokala produktionen av grönel är miljöprofilen i linje med de högt ställda kraven för Rosendal i stort. yggnaderna är utformade med en öppenhet mot trädgård/uteplats vilket ger förutom dagsljusinsläpp även rikligt med gynnsam solinstrålning. De djupa rumsbildningarna och höga rumshöjderna i solutsatta lägen motverkar övertemperatur de varmaste dagarna. På alla plan installeras lågtemperaturradiatorer för att använda energin på bästa sätt. Friskluften kommer in via filterförsedda uteluftsdon och garanterar god inomhusluft i sovrum, vardagsrum och övriga uppehållsrum. Från våtrum, förråd och kök evakueras luften via frånluftsvärmepumpen ut över tak och håller effektivt den använda luften borta från luftintag längs fasad. VAanslutningen ligger i gatan utanför och varmvatten bereds i varje enskild lägenhetsinnehavares beredare vilket tillsammans med enskild debitering av energianvändningen borgar för en mer återhållsam energianvändning och rättvis kostnadsfördelning. Markanvisningstävling Rosendal varteret 5/6

6 Info GRÖNYTEFATORERÄNING GYFvartersmark Rosendal Etapp III YTA: FATOR: ANTAL: AREA: FATORERÄN. AREA: 4, 1,2 1,1,3,3,1,5, ,5,4,4 1,,2,4 1,4 2,4,9,7,3,4 2, 2, ,6 7, ,9,5,5,2,5,2,1,2,2,2,3,3, ,1 7,6 7, ,4,5, , , 2,,3,2,1 1,,5 1,,3 13 7,5 1,, Delfaktorer grönska evarad naturmark Ej underbyggd markgrönska Grönska på bjälklag Växtbädd >8 mm djup Grönska på bjälklag Växtbädd 28 mm djup Grönt tak med > 3 mm djup växtbädd Grönt tak med 113 mm djup växtbädd Grönt tak med 5 11 mm djup växtbädd Grönska på väggar Diversitet i fältskiktet/ängar Naturligt arturval iotoptak Fjärilsrabatt uskar generellt ärande buskar araktärsträd efintliga träd Nya stora träd (stam >3 cm) Nya mellanstora träd (stam 23 cm) Nya små träd (stam 162 cm) ärande träd oplatser för djur ompost Ytor för bollspel, lek och lekutrustning Odlingsytor på gården Tak, balkonger, terrasser, orangeri och växthus för odling Gemensamma takterasser ynliga gröna tak lomsterprakt uskar upplevelsevärden uskar med ätliga bär och frukter Träd, upplevelsevärden Fruktträd Pergolor, spaljéer, bersåer o.dyl. Grönskande förgårdsmark mot gata oplatser för djur, upplevelsevärden Träd placerade så att de ger lövskugga Pergolor, lövgångar mm som ger lövskugga Gröna tak eller flerskiktad markgrönska Vattenytor i dammar, bäckar och diken Halvöppna till öppna hårdgjorda ytor Hårdgjorda ytor med fogar Täta ytor iologiskt tillgängliga permanenta vattenytor Fuktstråk och regnbäddar med tillfälligt kvardröjande vatten Förd. av dagvatten från hårdgjorda ytor i ytvattensamlingar och fuktstråk Avvattning av hårdgjorda ytor till omgivande grönska på mark, regnbäddar mm Förd. av dagvatten från hårdgjorda ytor i magasin Växtlighet i dammar Vattenspeglar iologiskt tillgängliga vatten upplevelsevärden Fontäner o.dyl. Vattensamlingar för torrperioder Uppsamling av vatten i regnskördartunnor Fontäner o.dyl. klimateffekt Tilläggsfaktorer grönska/biodiversitet Tilläggsfaktorer grönska/rekreativa & sociala värden Tilläggsfaktorer grönska och klimatanpassning Delfaktorer vatten,3,1, Tilläggsfaktorer vatten/biodiversitet Tilläggsfaktorer vatten/rekreativa & sociala värden Tilläggsfaktorer vatten/klimat temperaturreglering Total summa (ekoeffektiv yta): Hela tomtens yta: Uppnådd faktor:,92 alansräkning: = iologisk mångfald = ociala värden = limatanpassning Max antal: Uppnått antal: % : 34% 56% 35% OLTUDIER 2 mars 9: 2 mars 12: 2 mars 15: 23 juni 9: 23 juni 12: DAGVATTEN OCH TRÄDGÅRD 23 juni 15: 23 juni 18: 21 dec 12: NYCELTAL ANTAL LGH 1 LGH TOTAL TA 166 VM TOTAL OA 1,5 VM TA/RADHU 163 VM OA/RADHU blomsterprakt kompost 1,5 VM möjlighet till egen odling ANTAL ILPARERINGPLATER ATT FRIÖPA 6P (TOTAL OA) x (5P/1 VM OA) x 15 x (5/1) x,8 = 5,7P (,8 REDUTION) ANTAL CYELPARERING fördröjningsmagasin/vattenspegel bärande buskar mindre träd i växtbädd ovanför entré stensatt dagvattendike i tomtgräns genomsläpplig markbeläggning klätterväxter på vägg MÖLLER & PARTNER TROMRO Ludvig amuelsson P ORTTID 3P LÅNGTID 6P LATCYEL 1P Markanvisningstävling Rosendal varteret 6/6
