System ACTIVENT. Specifikationer. Produktkod exempel ACTA

Transkript

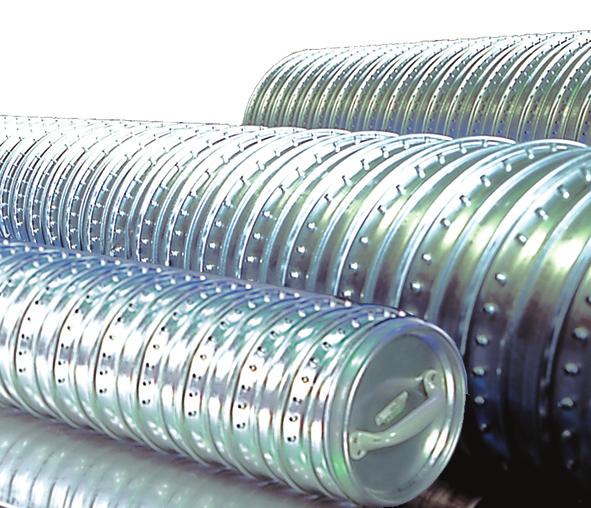

1 Activent är ett tilluftssystem. System Activent har visat sig fungera väl i såväl små som stora lokaler. Systemet används i alla typer av lokaler, från kontor, skolor, varuhus till industri. Specifikationer Enkel injustering Stora kyleffekter med små flöden Enkel kanalföring i rum Ger låga lufthastigheter i vistelsezonen Jämn temperatur i hela vistelsezonen Produktkod exempel ACTA Fläkt Woods 4856 SE (12) Rätt till ändringar förbehålles.

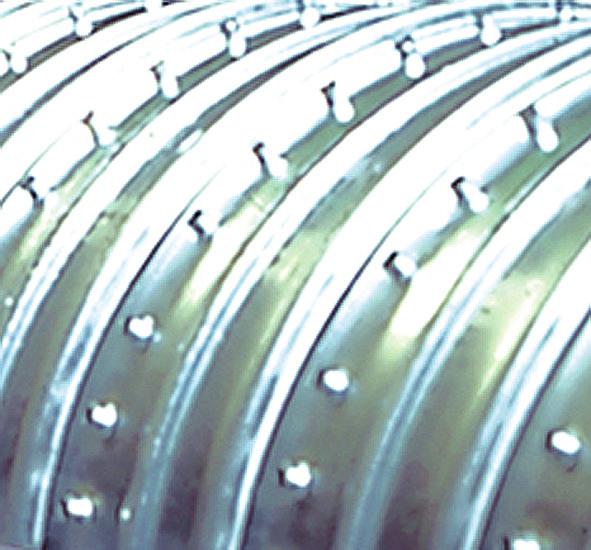

2 Stor reglerbarhet flöde och temperatur kan varieras inom vida gränser utan besvärande drag. Stora kyleffekter med små flöden. Ger låga lufthastigheter i vistelsezonen. System Activent ger fria golvytor. Enkel kanalföring i rum. Enkel injustering. Varför system Activent Activent är ett tilluftssystem. System Activent har visat sig fungera väl i såväl små som stora lokaler. Systemet används i alla typer av lokaler, från kontor, skolor, varuhus till industri. Standard dyssektorer Uppåt Åt sidorna Nedåt Full circulär Sprider luften över stora ytor Activentdonet är utformat som en kanal med många små dysor. Genom dessa tillförs luften jämnt utmed hela donet. Luftstrålarna från dysorna drar med sig omgivande luft så att en stor luftmassa sätts i långsam rörelse. Det ger en effektiv inblandning som innebär att stor temperaturdifferans mellan till- och rumsluft kan tillåtas. Starkt underkyld tilluft kan användas utan risk för drag. Vid tillförsel av kall luft bildas kring Activentdonet en sval luftmassa som sakta sjunker och undantränger omgivande luft. *) Endast storlekarna 031,040 och 050. Med System Activent får man dragfri tillförsel av stora kyleffekter med mindre luftflöden än med konventionella system. Översikt System Activent System Activent består av ett tilluftsdon, ett "kanaldon" som finns i fem olika storlekar: 020, 025, 031, 040, 050. Storleksbeteckningen anger donets diameter i cm. Sett i ett tvärsnitt genom donet är utloppsdysorna ordnade i olika breda sektorer, alltifrån smala 60 graders sektorer till dysor runt om. I systemet ingår anslutningsdetaljer i form av blindrör, ändlock, T-rör och skarvnipplar och muffar. Allt kan fås med samma färgton som donet. För montage finns ett urval speciellt utformade detaljer såsom fästen mot don och tak, pendlar mm. Konstruktionshjälp För vent-konstruktören finns förutom denna tekniska broschyr även dataprogram för komplett dimensionering inklusive ljudberäkning. Varför välja System Activent? Effektiv genomvädring av hela lokalvolymen. Jämn temperatur i hela vistelsezonen. Fläkt Woods 4856 SE (12) Rätt till ändringar förbehålles.

3 Välj rätt Activent Dyssektor uppåt Den vanligaste applikationen. Passar bra för de flesta lokaltyper och dessutom för VAV-anläggningar. Stor reglerbarhet, både temperatur och flöde kan varieras inom vida gränser. Avstånd mellan don, m Monteringshöjd, m Avstånd mellan tak och överkant, m Δt tilluft, C 2 Kyleffekt, W/m Avstånd mellan don, m Monteringshöjd, m Avstånd mellan tak och överkant, m Δt tilluft, C 2 Kyleffekt, W/m Min Max * Normal <90 * En mycket bättre kyleffekt kan uppnås i lokaler med lägre komfortkrav, t ex vid kylning av arbetsplatser i industribyggnader där stora luftflöden kan accepteras. Min Max * Normal <30 * En mycket bättre kyleffekt kan uppnås i lokaler med lägre komfortkrav, t ex vid kylning av arbetsplatser i industribyggnader där stora luftflöden kan accepteras. Full spridning 360 dyssektor För mycket stora och isoterma luftflöden, t ex i laboratorier där dragskåp fordrar mycket ersättningsluft. Jämförbart med perforerat tak vid monteringsavstånd från tak: 2-4 x D. Dyssektor åt sidorna Lämpligt utförande i lokaler med låg takhöjd. Normalt rekommenderas att använda 2x120 sektor. Dyssektor 2x60 skapar en aning längre kastlängder och kräver därför längre avstånd mellan don. Avstånd mellan don, m Monteringshöjd, m Avstånd mellan tak och överkant, m Δt tilluft, C 2 Avstånd mellan don, m Monteringshöjd, m Min Max Avstånd mellan tak och överkant, m Δt tilluft, C 2 Kyleffekt, W/m Normal <25 Kyleffekt, W/m Min Max <100 Normal <30 Dyssektor nedåt En applikation som rekommenderas när montagehöjden överskrider 3.5 m och där mindre undertemperaturer används. Detta installationssätt kan med fördel även användas vid platsventilation. Risk för höga lufthastigheter vid kall tilluft. Fläkt Woods 4856 SE (12) Rätt till ändringar förbehålles.

4 Konstruktionstips och definitioner Raksträcka före don Activentdonen bör ej sitta för nära efter spjäll, böjar, T-stycken och annat som skapar turbulenser, med hänsyn till ljudnivån. En raksträcka mellan don och störningskälla bör finnas enligt rekommendationen nedan. Passande blindrör finns. Olämpligt utförande Frånluftsdon Frånluftsdonen kan med fördel placeras högre än Activentdonen i de flesta anläggningstyper. Definitioner A= Avstånd mellan donenheter, ej mellan don och blindrör. Se tabell föregående sida. M= Matning till en donenhet från huvudkanal. l= Donets längd. Är donet uppdelat i flera delar definieras max donlängd som summan av dondelarna. I exemplet är max donlängd 6 m. M l = 3m l = 3m min 2 x diameter M A Rekommenderat utförande min 3 x diameter M min 4 x diameter Irisspjäll min 4 x diameter Raksträcka före spjäll Om flödesmätning över spjäll krävs måste även blindrör före spjället monteras. Flödesmätning sker dock enklast genom att att mäta trycket över en dysa. Mätning av luftflöde Luftflödet mäts enklast genom att mäta dystrycket mitt på kanaldonet. Dystrycket mäts genom att fästa en slang från tryckmätaren på en valfri dysa, och därefter avläsa trycket. Antag att man mätt upp 25 Pa. Gå med detta resultat in i Activent-diagrammet och leta upp aktuell dimension och dyssektor. Ur detta avläser man vilket flöde som det aktuella trycket ger per löpmeter don. Man får där ett flöde i liter per sekund och donmeter. Flödet multipliceras därefter med den aktuella längden för att få det totala flödet över donet. Välj stor dyssektor Välj hellre en stor dyssektor framför en liten. Utgå gärna i dimensioneringen från 240 graders dyssektor eftersom den har en bra mix av egenskaper med lång tillåten donlängd kombinerat med relativt stort flöde. Fläkt Woods 4856 SE (12) Rätt till ändringar förbehålles.

5 Donarrangemang - olika alternativ, dyssektorer Beroende på lokala förhållanden kan Activent dyssektorer placeras på olika sätt. Här några exempel. Växelmodellen En passande lösning för avlånga lokaler där donets maxlängd inte räcker till. För att få en bra luftfördelning i hela rummet insätts blindrör mellan donen. Gaffelmodellen Activentdonen utgår från en sida av huvudkanalen. Reglerspjäll kan användas för exakt injustering. A l l A Fiskbensmodellen Activentdonen utgår på båda sidor från stammen. Reglerspjäll för exakt injustering rekommenderas. Kaktusmodellen Används för avlånga lokaler där växelmodellen inte räcker till för att täcka in hela rumslängden. A Långstråksmodellen En enkel lösning som förenklar kanalföringen och minimerar antalet reglerspjäll. Avstånd mellan matning = 2 gånger max donlängd + blindrör. l Renslock Fläkt Woods M 4856 SE M Renslock 5 (12) Rätt till ändringar förbehålles.

6 Dimensionering Lufthastigheter i vistelsezon Om komfortkraven är höga bör lufthastigheten beräknas och kontrolleras med vårt dataprogram. Kontakta närmaste Fläkt Woods kontor. VAV-anläggningar, dystryck och temperatur System Activent i anläggningar med variabelt flöde kan dimensioneras till ett dystryck på högst 50 Pa vid max. flöde i storlek 020 och 025. För Activentdon i storlek 031, 040 och 050 får dystrycket högst vara 70 Pa. Flödet kan regleras ned till 5 Pa dystryck utan att luftfördelningen störs. I en Activentanläggning kan även tilluftstemperaturen regleras. Däremot kan värme inte transporteras med tilluften. När uppvärmning önskas måste Activent kompletteras med, t ex ett Dirivent system. Max donlängd Den max. donlängd som anges i diagrammen måste respekteras. Överskrids högsta tillåtna donlängd, leder det till en snedfördelning av luftföringen över donet. Angivna ljudnivåer kan då ej innehållas. Om donet uppdelas i flera delar, avses donens sammanlagda längd. Dynamiskt tryck I diagrammet anges det statiska trycket. För beräkning av det totala tryckbehovet behövs det dynamiska och statiska trycket enligt: Δpt =Δps + pd(1/2ρv2), där ps= statiskt tryck v= inloppshastighet till don ρ= luftens densitet kg/m3 Activentdon, storlek 020, diameter 200 mm Fläkt Woods 4856 SE (12) Rätt till ändringar förbehålles.

7 Activentdon, storlek 025, diameter 250 mm Activentdon, storlek 031, diameter 315 mm Fläkt Woods 4856 SE (12) Rätt till ändringar förbehålles.

8 Activentdon, storlek 040, diameter 400 mm Activentdon, storlek 050, diameter 500 mm Fläkt Woods 4856 SE (12) Rätt till ändringar förbehålles.

9 Ljudberäkning, egendämpning Ljudnivåer Ljudeffekten i varje oktavband fås genom att addera ljudtrycksnivån L p10a, db(a), till korrektionsfaktorerna i tabellerna: L Woct = L p10a + K oct Ljudtrycksnivån L p10a avser A-filtrering och en rumsdämpning på 4 db (10 m 2 rumsabsorptionsarea), för varje oktavband. Activent Dystryck p s Flöde q v Pa l/s, m db(a) Korrektionsfaktor K oct (db) Activent Ljud- Oktavband (Hz) trycks- nivå L p10a Dystryck p s Flöde q v Pa l/s, m db(a) Korrektionsfaktor K oct (db) Activent Ljud- Oktavband (Hz) trycks- nivå L p10a Dystryck p s Flöde q v Pa l/s, m db(a) Korrektionsfaktor K oct (db) Activent Ljud- Oktavband (Hz) trycks- nivå L p10a Dystryck p s Flöde q v Pa l/s, m db(a) Korrektionsfaktor K oct (db) storlek 020 och 025: L p10a = L p10a (3m Activent) +7x(l-3) storlek 031 och 040 och 050: L p10a = L p10a (3m Activent) +10log(l/3) För don kortare än 3 m gäller data i diagram. Exakt ljudberäkning utförs lämpligast i dataprogram. Kontakta närmaste Fläkt Woods kontor. Exempel I rummet finns två 4 m långa Activentdon: Luftflödet är 280 l/s eller 280/8=35 l/s, m. Ljudalstringen för längre don än 3 m beräknas för denna storlek enligt formeln (l =donlängd): L p10a = L p10a (3m Activent) + 7x(l-3) Diagrammet på sid 6 ger: L p10a (3m Activent)=22 db(a). L p10a (4m Activent)=22 db(a) + 7x(4-3)dB(A)=29 db(a) Eventuell ljudökning av T-rör och spjäll tas i beaktande enligt separat dokumentation. Totala ljudnivån av två don beräknas enligt allmänna ljudberäkningsregler samt aktuell rumsdämpning. Egendämpning Activentdonets egendämpning är mätt enligt nordisk standard (ISO 7235). Värdena i tabellen gäller enligt standard för mynningsdämpning (SFS 5331) vid fritt hängande installation. Storlek och Oktavbandets medelfrekvens (Hz) dyssektor Activent Ljud- Oktavband (Hz) trycks- nivå L p10a Dystryck p s Flöde q v Ljud- Oktavband (Hz) trycks- nivå L p10a Pa l/s, m db(a) Korrektionsfaktor K oct (db) Ljudalstring för långa don Ljudalstringen i diagrammen är angiven per 3 m långt don. För längre don än 3 m 3 m använd någon av dessa formler (l = donlängd): Fläkt Woods 4856 SE (12) Rätt till ändringar förbehålles.

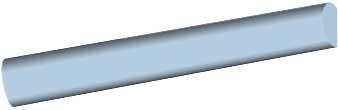

10 Montering Anslutningsdetaljer T-rör Irisspjäll Blindrör med Activentprofil Skarvnippel Renslock Activentsystemet levereras med ett komplett sortiment av anslutningsdetaljer: T-rör, blindrör, nipplar och ändlock etc. Alla detaljer levereras i lackerat utförande. Ändlock kan beställas med handtag för att fungera som renslock. Activentdon över 3 m levereras i flera delar. T ex ett 5 m långt don levereras som två 2.5 m långa don. Upphängning 2) Upphängningsstav 0,2-2 m Expanderhylsa Helgängad pendel med plastskydd Anslutniningsdetalj till pendel OG fäste 2) 1) 12mm hål för OG fäste 1) Huvudkanalens upphängning: Upphängning av huvudkanalen ska utföras så att OG-fästena inte belastar huvudkanalen. 1) Activent upphängning (OG Fäste) 2) Huvudkanalens upphängning OG Fäste Fläkt Woods 4856 SE (12) Rätt till ändringar förbehålles.

11 Mått och vikt Emballage Varje Activentdon förpackas separat i en speciallåda som skyddar dysorna under transport. Lådmått enligt tabellen. D2 D1 Activent D1 D2 Vikt size (mm) (mm) (kg/m) Activent A Volym (m 3 ) size (mm) Fläkt Woods 4856 SE (12) Rätt till ändringar förbehålles.

12 Produktkod Activent system Storlek (aaa) Anslutningsdiameter i cm 020, 025, 031, 040, 050 Dyssektorns faktor (b) 0 = 0 x gradtal (blindrör) 1 = 1 x gradtal (180, 240, 270, 300, 360) 2 = 2 x gradtal (060, 090, 120) ACTA-aaa-b-ccc-d-e Dyssektorns gradtal (ccc) 000, 060, 090, 120, 180, 240, 270, 300, 360 Gradtalen 090 och 270 endast med storlekar mm Tillbehör (Specificeras separat) Nippel Ändlock Renslock Muff T-rör Böj Injusteringsspjäll OG fästen BDEN-1-bbb BDEG-4-bbb BDEG-4-bbb-K BDEM-1-bbb BDET-1-bbb-ccc BDEB-90-bbb IRIS-aaa OG Längd (d) 2 = 2000 mm 3 = 3000 mm 9 = speciallängd, till 3000 mm (specificeras i beställning) Material (e) 1 = Förzinkat stål 2 = Förzinkat stål lackerad vit RAL = Förzinkat stål lackerad vit RAL = Förzinkat stål lackerad med annan kulör Fläkt Woods 4856 SE (12) Rätt till ändringar förbehålles.
