1 Översikt Vattenburna klimatsystem Optimalt inomhusklimat med behovsstyrda, energieffektiva produkter.

2 Flexibelt och underhållsfritt med Swegons klimatsystem! Det finns många anledningar till att välja vår naturliga livskälla vatten som kylmedium eller värmebärare i klimatsystem. Vatten kan bära mer energi än luft och ger på så sätt ett effektivare system där mindre utrymme krävs. Utöver låga installations- och driftkostnader är vatten dessutom en bra alternativ ur miljösynpunkt. Ingen fläkt Med Swegons vattenburna klimatsystem finns inga fläktar i rummet, vilket innebär minimalt ljud, minimalt underhåll och minimal energianvändning! Hög komfort Ett klimatsystem ska helst inte märkas. Utöver låg ljudnivå har Swegons vattenburna system väldesignat utseende och förmågan att leverera luften utan drag. De har alla förutsättningar för att varken höras, synas eller kännas. Kort sagt: Bra klimatsystem som ger ett gott inomhusklimat utan att störa. Det är vad vi kalllar hög komfort! Flexibilitet När verksamheten i en lokal ändras kan behovet av luftflöde bli annorlunda. Då ska klimatsystemet inte behöva bytas ut och inga dyra investeringar ska vara nödvändiga. Med ställbar spridningsbild och med ställbart luftflöde utefter alla sidorna kan man enkelt anpassa produkterna efter de nya förutsättningarna. Med Swegons justerbara klimatsystem är man säker på att klara framtidens behov. PARASOL är en banbrytande komfortmodul med 4-vägs inblåsning. Tekniken ger mycket hög kapacitet och stor flexibilitet Hög komfort Tyst, dragfritt och estetiskt tilltalande! Individuell reglering av temperatur Kontrollera klimatet på rumsnivå! Ingen fläkt Inget underhåll, ingen energianvändning! Inget filter Ingen effektsänkning och inget underhåll! Ingen dränering Inget underhåll! Ventilation, kyla och värme Allt i samma enhet! Hög flexibilitet Lätt anpassning till lokalens verksamhet! Fasadsystem PRIMO ger möjlighet till anpassade inklädnader med integrerade kanaler för el- och datakablar 2

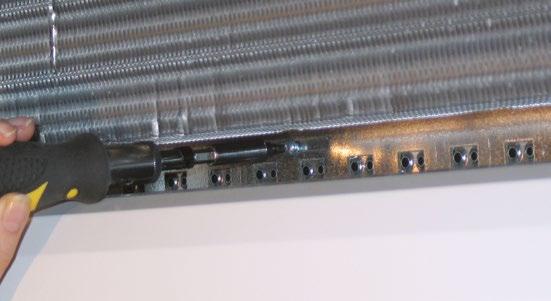

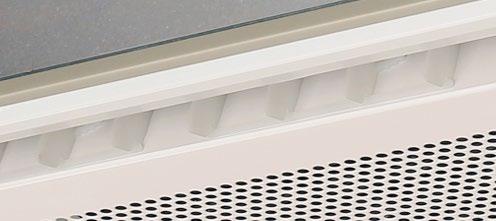

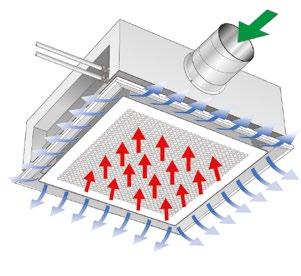

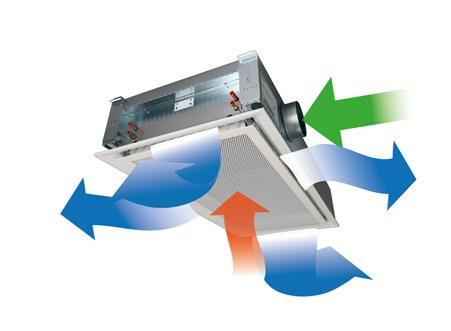

3 Innovationer med mervärde Ställbar spridningsbild Med Swegons ADC (Anti Draught Control) undviks risken för drag. Innovationen innebär en stor flexibilitet för placering och för framtida ändringar. På varje sida av enheten sitter ett antal ADC-sektioner. Varje sektion är enkelt inställbar för att kunna styra den distribuerade luftens spridningsbild. Därmed undviks risken för drag. Varje ADC-sektion är inställbar från rak till 40 åt höger eller vänster i steg om 10 Induktion ger hög kapacitet Induktionsprincipen ger mycket hög kyl- och värmekapacitet. Primärluften forceras genom dysor. Det undertryck som skapas suger till sig rumsluft som cirkulerar genom vattenbatteriet och kyls eller värms efter behov. Den cirkulerade luften blandas med tilluften och förs ut i rummet. På komfortmodulen PARASOL kan alla fyra sidor justeras individuellt både vad gäller spridningsbild och luftflöde. Därmed är placeringen flexibel och framtida ändringar kan enkelt göras. Exemplet ovan visar placering i bakkant. Ställbart luftflöde Swegons inbyggda flödesreglering Variflow innebär också stor flexibilitet för placering och för framtida ändringar. Flödesregleringen görs mycket enkelt genom att flytta en fördelningslist över dysor med olika storlek. Luftdistribution: 95 l/s (340 m 3 /h) 16,9 C Exempel: PARASOL 1200 Kylkapacitet vatten: 685 W Induktionsgrad 3,75 Primärluft: 20 l/s (70 m 3 /h) 15 C Högflöde Lågflöde Inducerad luft: 75 l/s (270 m 3 /h) 25 C Medelflöde Medelflöde Högflöde Högflöde Lågflöde Stängt Exempel på olika flödesinställningar som kan göras i PARASOL. 3

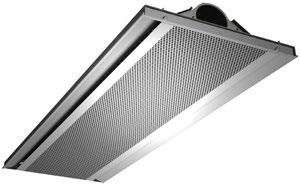

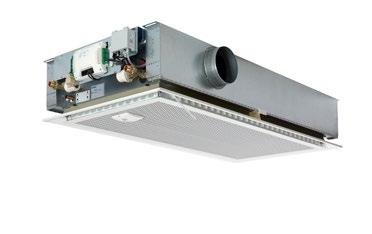

4 PARASOL Banbrytande komfortmodul med stor kapacitet och flexibilitet PARASOL är en banbrytande komfortmodul som kombinerar klimatbafflarnas effektivitet med luftdonens flexibilitet. PARASOL kan kyla, värma och ventilera. Den monteras i undertak eller som frihängande (PARASOL EX). Underplåten finns i olika perforeringsmönster och andra mönster kan specialbeställas. För optimal komfort kan både luftmängd och spridningsbild regleras sektionsvis utefter alla fyra sidor. Därmed blir valfriheten mycket stor för placering utan problem med drag. Om verksamheten i en lokal förändras kan PARASOL enkelt justeras så att komforten blir maximal utifrån de nya förutsättningarna. PARASOL med 4-vägs ställbart luftflöde och justerbar spridningsbild PARASOL EX, variant för montage frihängande eller dikt an mot undertak Optimal komfort Swegons tekniska lösning gör det möjligt att på plats styra spridningsbilden att varje håll. Även luftmängden kan styras individuellt åt varje håll. Hög kapacitet Parasol kan klara kylan i ett rum med upp till 50% mindre använd takyta än vanliga klimatbafflar. Moduluppbyggd Kompakta modulenheter i två storlekar förenklar installationen. Funktionsprincipen för kyla Primärluft Cirkulationsluft Tilluft 4

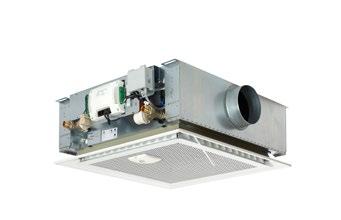

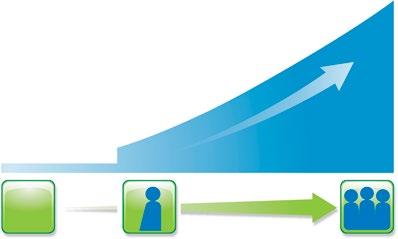

5 ADAPT Parasol, PARASOL VAV Energibesparande behovsstyrd komfortmodul ADAPT Parasol Slav Master Slav Slav Med behovsstyrd ventilation ventileras och klimatiseras ett rum exakt så mycket som behövs, varken mer eller mindre. Besparingspotentialen är mycket stor, framför allt i lokaler där närvarograden är låg och där variationen är stor mellan låg och hög belastning vilket stämmer in på många lokaler. Kontor har till exempel ofta en närvarograd på under 50 %! ADAPT Parasol kombinerar det bästa från två världar behovsstyrd ventilation med all dess besparingspotential kombinerat med komfortmodulens kraftfullhet och prestanda för klimatisering av rummet. Allt detta paketerat i en kompakt enhet som är enkel att installera och har en framtidssäker lösning. Produkten och systemet kan enkelt anpassas till nya förutsättningar i samband med ommöbleringar, flytt av väggar och ombyggnationer av olika slag. PARASOL VAV är en priseffektiv lösning för behovsstyrd ventilation i rum där det krävs flera produkter och behovet för anpassning till nya förutsättningar är lågt. PARASOL VAV med en master och tre slavenheter Funktionsprincipen för kyla Närvaro Optimal behovsstyrd komfort ADAPT Parasol och PARASOL VAV kan behovsstyra luften i ett rum antingen som en enskild produkt eller som en del i ett system för behovsstyrd ventilation. Hög kapacitet ADAPT Parasol och PARASOL VAV kan klara kylan i ett rum med upp till 50% mindre använd takyta än vanliga klimatbafflar. Moduluppbyggd Kompakta modulenheter i två storlekar förenklar installationen. 5

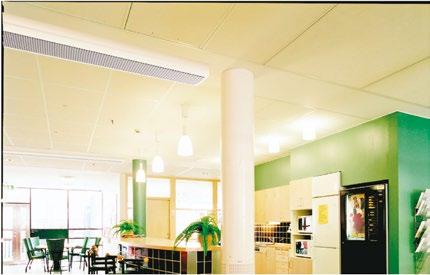

6 Swegon PACIFIC Klimatbaffel med hög komfort och flexibilitet Swegon PACIFIC består av en kapcitetsmodul och en designmodul som kan beställas med olika mått för att enkelt komma åt kopplingar etc. Som tillägg finns även tilläggsmodul SA/EA med extra tilluft (SA) och extra frånluft (EA). Swegon PACIFIC är en ny aktiv klimatbaffel med hög kapacitet. Den är moduluppbyggd fòr att passa alla krav och alla typer av undertak. Swegon PACIFIC kan kyla, värma och ventilera. För bästa komfort kan både luftmängd och spridningsbild regleras sektionsvis utefter långsidorna. Därmed blir valfriheten mycket stor för placering utan problem med drag. Om verksamheten i en lokal förändras kan PACIFIC enkelt justeras så att komforten blir maximal utifrån de nya förutsättningarna. Swegon PACIFIC består av en kapacitetsmodul och en designmodul. Designmodulen kan enkelt fällas ner. Det är möjligt att beställa designmodulen längre för att t.ex. erhålla inspektionsutrymme för röranslutningar och eventuella spjäll. Luftanslutningens dimension kan väljas efter behov. Seriekoppling är möjlig och beräkning av antal enheter och kanaldimensioner görs i dataprogrammet ProSelect. En standard Pacific kan också utrustas med en tilläggsmodul SA/EA vilket är en inbyggd till och frånluftsmodul. SA/EA modulen kan också kompletteras med olika typer av tillbehörspaket för att erhålla olika funktioner. Optimal komfort Swegons tekniska lösning gör det möjligt att på plats styra spridningsbilden sektionsvis utmed vardera långsida. Även luftmängden kan styras individuellt för varje långsida. Hög kapacitet PACIFIC har utvecklats för att generera hög kyl- och värmekapacitet utan komfortproblem. Flexibilitet Med stor inbyggd flexibilitet kan såväl dagens som morgondagens behov klaras. Måttanpassade moduler finns för att integreras i de flesta innertakssystem på marknaden. Funktionsprincipen för kyla Primärluft Cirkulationsluft Tilluft 6

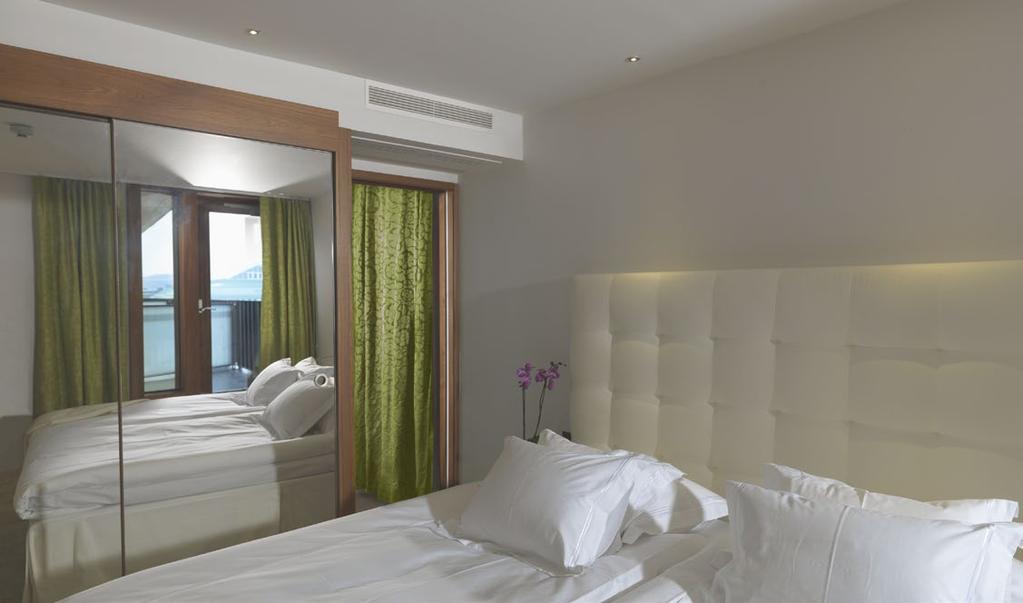

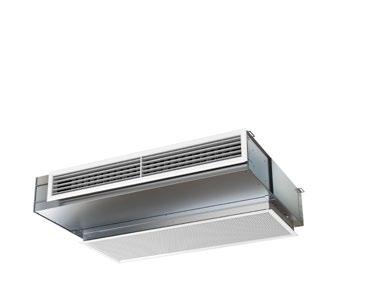

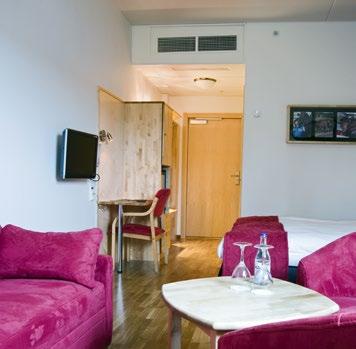

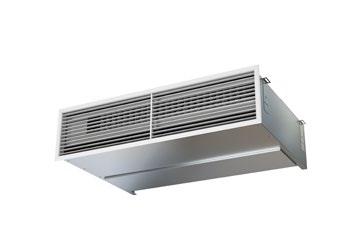

7 PARAGON, PARAGON Wall Komfortmodul för hotellrum, vårdrum och kontorsrum PARAGON för exempelvis hotell- och vårdrum PARAGON Wall för exempelvis kontorsrum PARAGON är en kompakt komfortmodul för kylning, värmning och ventilering av exempelvis hotellrum och vårdrum där enheten placeras i takvinkel vid entrén. PARAGON Wall är en variant för exempelvis kontorsrum där enheten placeras i korridorens undertak och med bara ett galler i rummet. Genom patentsökt teknik optimeras kyl- och värmekapaciteten samtidigt som höjdmåttet hålls till ett absolut minimum. PARAGON och PARAGON Wall finns nu även som högkapacitetsvariant där en CCO ventil (Compact Change Over) används för att nyttja hela batteriet till både kyla och värme. PARAGON är anpassad för Plug and Play-installation. All nödvändig styrutrustning ingår som standard. Alla anslutningar finns enkelt åtkomliga vid enhetens baksida. PARAGON innehåller inga rörliga delar och har ingen egen fläkt. Primärluften distribueras av ett centralt luftbehandlingsaggregat vilket innebär mycket låg ljudnivå i rummet. Funktionsprincipen för kyla, PARAGON Högsta komfort Optimerad kyl- och värmekapacitet med mycket låg ljudnivå. Behovsstyrt inneklimat PARAGON tillsammans med rumsstyrsystemet CONDUCTOR ger optimal individuell rumskomfort och ekonomisk drift. Platsbesparande Enhetens låga höjd ger utrymme att skapa mer rymd och släppa in mer ljus i exempelvis en hotellrumsentré. I extrema fall innebär den låga bygghöjden att man kan vinna ett helt våningsplan. Funktionsprincipen för kyla, PARAGON Wall Primärluft Cirkulationsluft Tilluft Frånluft 7

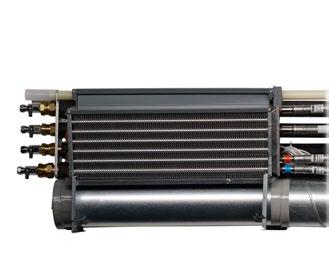

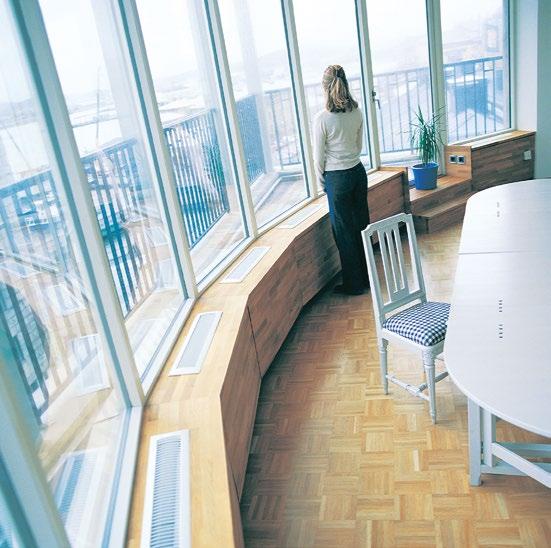

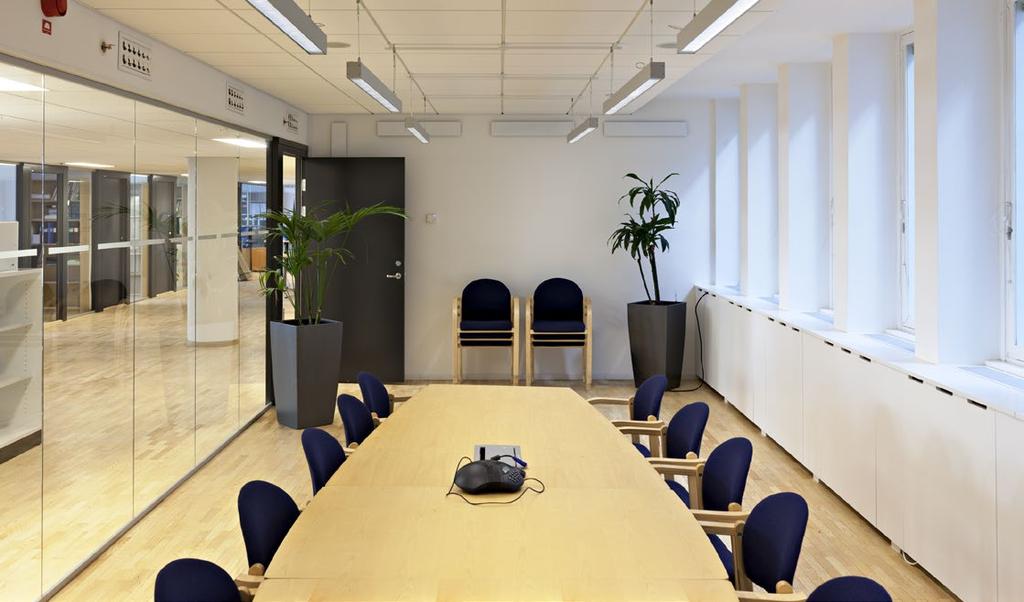

8 PRIMO Fasadapparat för maximal rumskomfort på minimalt utrymme Trots sitt kompakta format har PRIMO alla de funktioner som ett modernt klimatsystem ska ha; hög luftkvalitet utan vare sig buller eller drag. PRIMO kan både kyla, värma och ventilera. Låg tryckuppsättning gör att PRIMO är tyst och att energikostnaderna blir låga. Den inbyggda styrutrustningen ger en förinställd och behaglig rumstemperatur med individuell reglering. Kärnan i fasadsystemet består av fasadapparater i olika längder. Aktuell apparatlängd bestäms av aktuellt luftflöde, kyl-/värmebehov samt ljudkrav. För att förenkla installationen och säkra kvalitéten måttanpassas prefabricerade rör och kanaler efter önskemål. Flera olika inklädnader kan väljas efter behov och utseende. PRIMO - ett kompakt klimatsystem med många funktioner Dolda kablar Under inklädnad finns utrymme att dölja elkabel, datakabel eller andra kablar. Ingen extra kabellist nödvändig. Moduluppbyggd Förenklar installationen. Enkelt att ändra befintligt system genom att lägga till eller ta bort komponenter. Platsbesparande Kompakta yttermått och flera olika längder gör PRIMO lättplacerad. Funktionsprincipen för kyla Primärluft Cirkulationsluft Tilluft 8

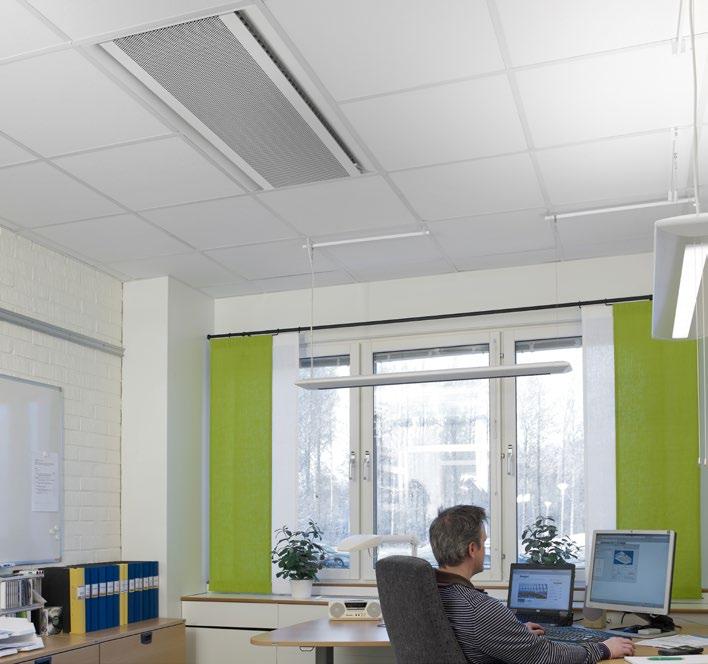

9 Snabbguide Integrerade i undertak ADAPT Parasol Aktiv komfortmodul för behovsstyrd ventilation och Swegons system WISE eller stand alone PARASOL VAV Aktiv komfortmodul för behovsstyrd ventilation, kyla och värme. PARASOL Aktiv, flexibel, komfortmodul för ventilation, kyla och värme. Finns även med elvärme Swegon PACIFIC Aktiv klimatbaffel för ventila tion, kyla och värme. Finns även med elvärme Energieffektiv drift eftersom ventilation, värme och kyla sker exakt efter behovet. Högsta möjliga komfort med möjlighet till individuell reglering på produkt eller rumsnivå. Dragfritt inneklimat, 4-vägs luftdistribution och Swegons ADC ger maximal komfort och flexibilitet. Enkel installation, igångkörning och skötsel. Komplett produkt med alla komponenter och tillbehör monterade från fabrik. Inbyggd styrning som helt automatiskt kontrollerar klimatet. Upp till 85 l/s (300 m 3 /h) Kyla: Upp till 2055 W Värme: Vatten: Upp till 2700 W Elektrisk: Upp till 1000 W 600x600 eller 1200x600 med anpassningar till ett flertal taksystem. Ger behovsstyrd ventilation tillsammans med styrutrustning Conductor W4.1 VAV. Energieffektiv drift eftersom ventilation, värme och kyla sker exakt efter behovet. Högsta möjliga komfort med reglering på rumsnivå. Dragfritt inneklimat, 4-vägs luftdistribution och Swegons ADC ger maximal komfort och flexibilitet såväl idag som vid framtida behov. Enkel installation, drifttagning och skötsel. Komplett produkt med alla komponenter och tillbehör monterade från fabrik. Upp till 85 l/s (300 m 3 /h) Kyla: Upp till 2055 W Värme: Vatten: Upp till 2700 W 600x600 eller 1200x600 med anpassningar till ett flertal taksystem. 4-vägs luftdistribution med flexibel luftmängd och ställbar luftriktning för högsta komfort. PlusFlow-variant med extra stora luftflöden för exempelvis konferensrum. Luftspridning med högsta komfort oberoende av installationsplats i rummet. Kan erhållas med monterad styrutrustning och trådlös kommunikation. Upp till 85 l/s (300 m 3 /h) Kyla: Upp till 2055 W Värme: Vatten: Upp till 2700 W Elektrisk: Upp till 1000 W 600x600 eller 1200x600 mm. Höjd: 220 mm. (PF: 240 mm) Flexibel luftmängd och ställbar luftriktning. Anpassningsbar till rådande behov före, under och efter installationen. Hög effekt och goda komfortegenskaper. Serie koppling är möjlig. Upp till 55 l/s (200 m 3 /h) Kyla: Upp till 2600 W Värme: Vatten: Upp till 3000 W Elektrisk: Upp till 1000 W Längd: mm. Bredd: mm. Höjd: mm. 9

10 Snabbguide Frihängande i tak ADAPT Parasol EX Aktiv komfortmodul för behovsstyrd ventilation och Swegons system WISE eller stand alone. PARASOL EX Aktiv, flexibel, komfortmodul för ventilation, kyla och värme ADRIATIC VF Aktiv klimatbaffel för ventila tion, kyla och värme FRB Passiv kylbaffel för komfortkyla där ventilation och värme redan finns installerat Energieffektiv drift eftersom ventilation, värme och kyla sker exakt efter behovet. Högsta möjliga komfort med möjlighet till individuell reglering på produkt eller rumsnivå. Dragfritt inneklimat, 4-vägs luftdistribution och Swegons ADC ger maximal komfort och flexibilitet. 4-vägs luftdistribution med flexibel luftmängd och ställbar luftriktning för högsta komfort. Luftspridning med högsta komfort oberoende av installationsplats i rummet. Flera perforeringsmönster som standard. Därutöver kan egen design erhållas. Flexibel luftmängd och ställbar luftriktning. Hög effekt och goda komfortegenskaper. Låg bygghöjd. Hög effekt även vid stora temperaturdifferenser mellan tillopp och retur. Inga rörliga delar och ingen ljudalstring. Litet utrymmesbehov. Inbyggd styrning som helt automatiskt kontrollerar klimatet. Upp till 55 l/s (200 m 3 /h) Upp till 55 l/s (200 m 3 /h) Upp till 60 l/s (220 m 3 /h) Kyla: Upp till 1000 W Kyla: Upp till 1930 W Värme: Upp till 2540 W 690x690 eller 1290x690 mm Höjd: 230 mm Kyla: Upp till 1930 W Värme: Upp till 2540 W 690x690 eller 1290x690 med anpassningar till ett flertal taksystem. Höjd: 230 mm Kyla: Upp till 2800 W Värme: Upp till 2600 W Längd: mm. Bredd: 363 mm. Höjd: 172 mm. Längd: mm. Bredd: 290, 430 mm. Höjd: 123, 133 mm. 10

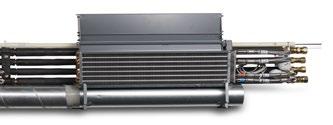

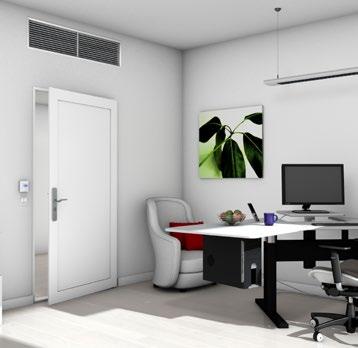

11 Snabbguide Vägg Fasad Bakkant Vinkel PARAGON Wall Aktiv komfortmodul för ventilation, kyla och värme för exempelvis kontor PARAGON Aktiv komfortmodul för ventilation, kyla och värme för exempelvis hotellrum och vårdrum PRIMO Aktivt klimatiseringssystem för ventilation, värme (el eller vatten) och kyla för placering utmed fasad Flexibel luftmängd och ställbar luftriktning. Kostnadseffektiv lösning vid renovering eftersom installationen görs i korridor. Unik lösning där distributionsluft och cirkulationsluft använder samma galler. Finns som högkapacitetsvariant där en CCO ventil används för att nyttja hela batteriet till både kyla och värme. Upp till 77 l/s (278 m 3 /h) Kyla: Upp till 2675 W Värme, vatten: Upp till 4496 W Bredd: mm. Höjd: 264 mm. Djup: 795 mm. Flexibel luftmängd och ställbar luftriktning. Plug and play-installation med integrerad styrutrustning. Låg bygghöjd. Finns som högkapacitetsvariant där en CCO ventil används för att nyttja hela batteriet till både kyla och värme. Upp till 77 l/s (278 m 3 /h) Kyla: Upp till 2820 W Värme, vatten: Upp till 4580 W Bredd: mm. Höjd: 220 mm. Djup: 765 mm. Värmer även utan ventilation via egen konvektion. Stor möjlighet till objektspecifik anpassning av utseende. Upp till 10 apparater kan seriekopplas. Upp till 45 l/s (160 m 3 /h) Värme, vatten: Upp till 2030 W Värme, elektrisk: Upp till 1000 W Kyla: Upp till 1930 W Längd: mm. Höjd: Från 365 mm. 11

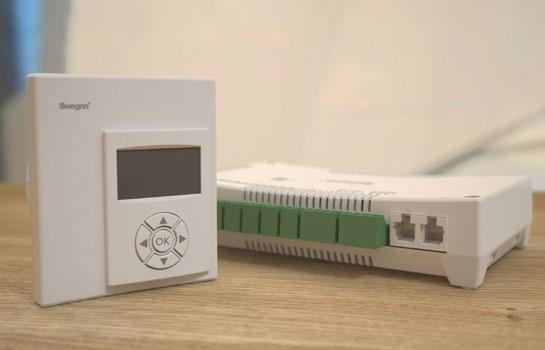

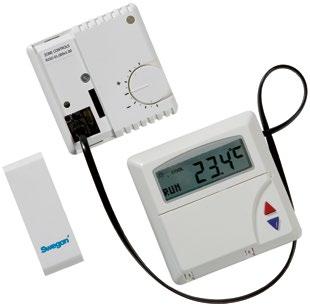

12 Snabbguide Styrutrustning Temperatur, luftflöden och kommunikation CONDUCTOR Den optimala lösningen för separat styrning i varje rum av temperatur och luftflöde. Kan enkelt anpassas för antingen behovsstyrda eller konstanta luftflöden. Kommunikation möjlig med Swegons system WISE och med externa övervakningssystem via Modbus. Temperatur LUNA Styrutrustning i enklare system med konstanta luftflöden och utan möjlighet till kommunikation. Styrutrustningen arbetar helt fristående och styr rummets temperatur = Regulator 2 = Rumsenhet med trådlös eller trådbunden kommunikation 3 = Ventilställdon för kyl- och värmevatten 4 = Kondensgivare Vid behov: 5 = Kommunikation via Modbus 6 = Transformator 7 = Motordrivna ventilationsspjäll 8 = Extern temperaturgivare 9 = Fönsterkontakt 10 = Nyckelkortshållare eller närvarogivare 11 = CCO ventil (PARAGON och PARAGON Wall) 1 = Rumsregulator med rums termostat 2 = Ventilställdon för kyl- och värmevatten 3 = Kondensgivare Vid behov: 4 = Transformator 5 = Extern temperaturgivare 6 = Handenhet för ändring av fabriksinställning 12

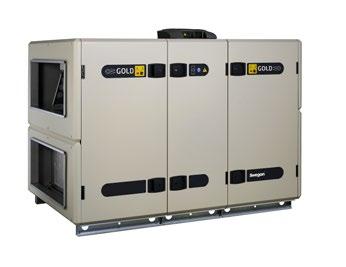

13 Swegon systemleverantören! Swegon kan erbjuda enskilda produkter inom de flesta produkt områden som omfattas av luft behandling. Men bäst nytta av våra produkter får man med hela systemlösningar. Vi tar då ansvaret för att produkterna är enkla att installera, sparar utrymme och fungerar tillsammans med högsta möjliga komfort och minsta möjliga energi användning. Våra styrsystem med öppen kommunikation sparar dessutom stora kostnader för extern styrutrustning. Swegons personal hjälper till med skräddarsydda systemlösningar för specifika objekt i den omfattning som önskas. Swegon erbjuder dessutom kompletta plattformslösningar, Swegon Solutions. Alla Swegon Solutions har en samverkande styr- och reglerfunktionalitet som kan användas som stand alone -system tack vara sina inbyggda webbsidor, eller kan enkelt kommunicera med ett överordnade styrsystem. Dessa plattformar medför inte bara en enklare dimensionering utan möjliggör även en väsentligt lägre driftskostnad, tack vare tryckoptimering, behovsstyrda luftflöden, styrning av belysning och vattendistribution med mera. SwegonSolutions Exempel: Kylmaskin&värmepump multifunktionsmaskin Luftbehandlingsaggregatgat Luftkylare Luftvärmare Klimatbafflar och komfortmoduler Luftbehandlingsaggregatet tillför frikyla när temperaturförhållandena tillåter. Närhelst kyla eller värme behövs förser multifunktionsmaskinen simultant luftkylaren, luftvärmaren och klimatbafflarna med kallt eller varmt vatten. 13

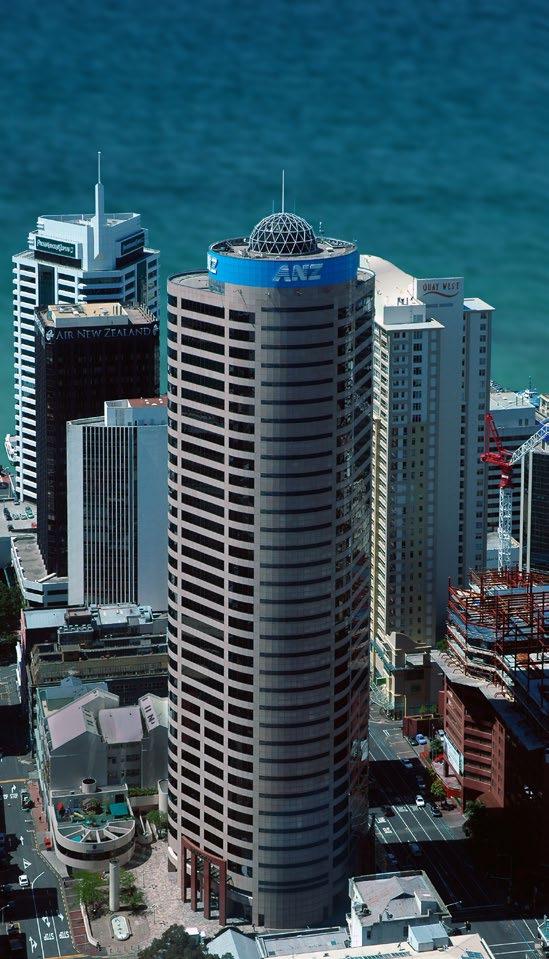

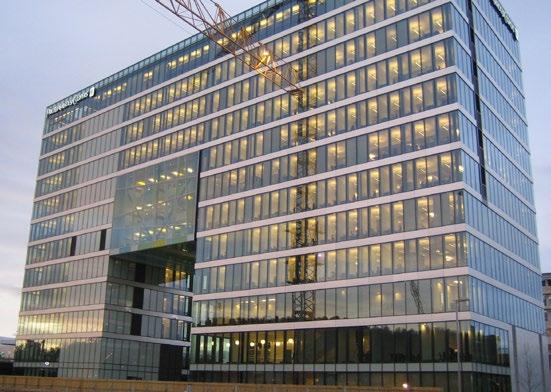

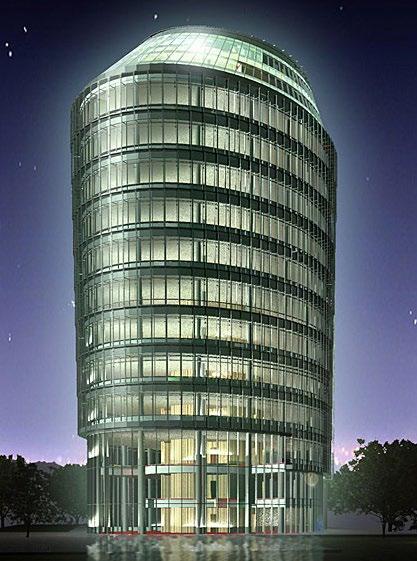

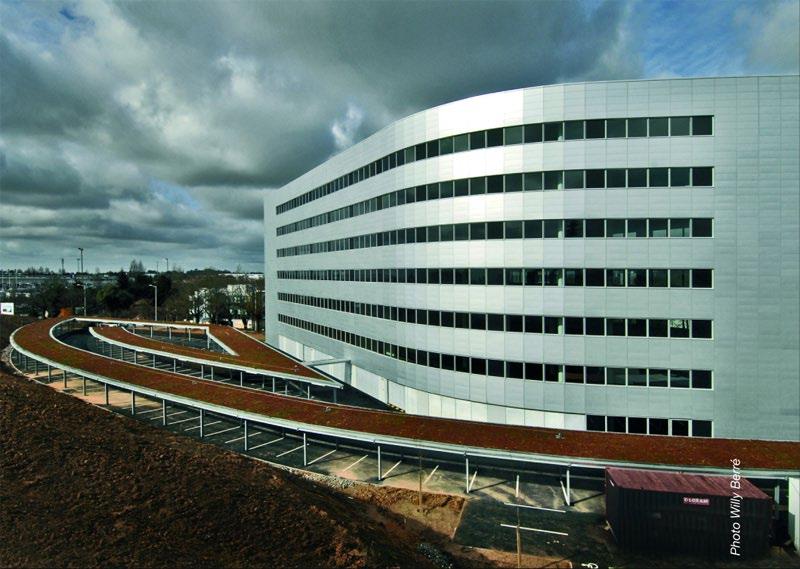

14 Här finns redan vattenburna klimatsystem från Swegon Johns Hopkins, Baltimore, USA ANZ Tower, Auckland, Nya Zeeland Main Point Karlin, Prag, Tjeckien Siege de Etde, Saint Herblain, Frankrike PWC, Oslo, Norge 14

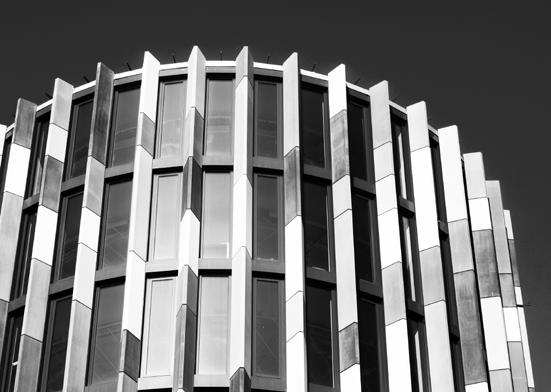

15 Green Hall, Vilnius, Litauen citizenm, London, Storbritannien Karolinska Institutet, Stockholm, Sverige 15
