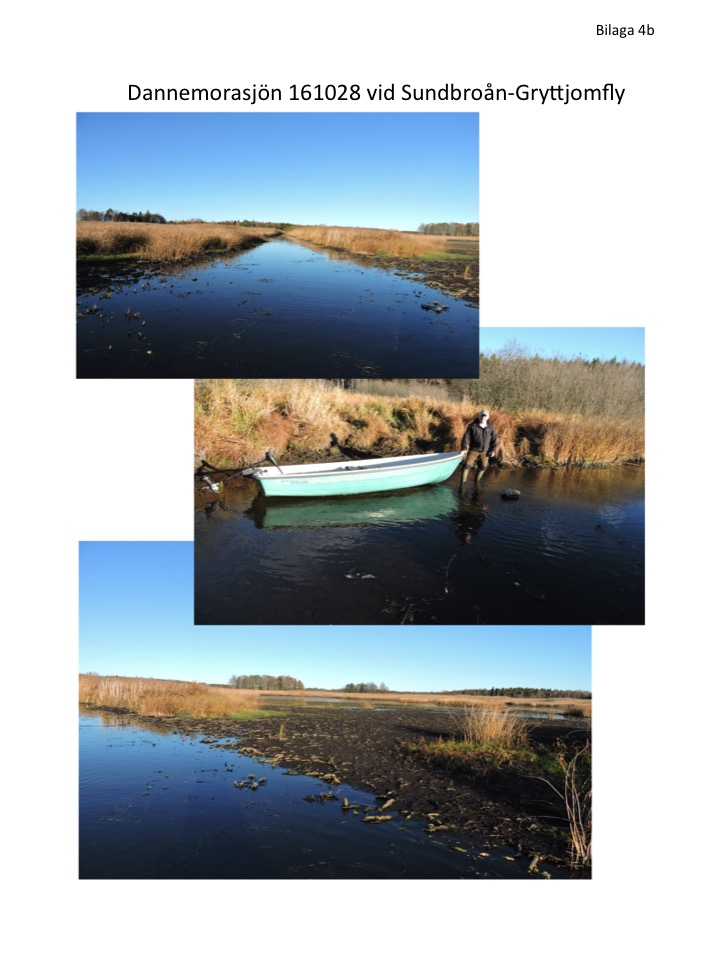

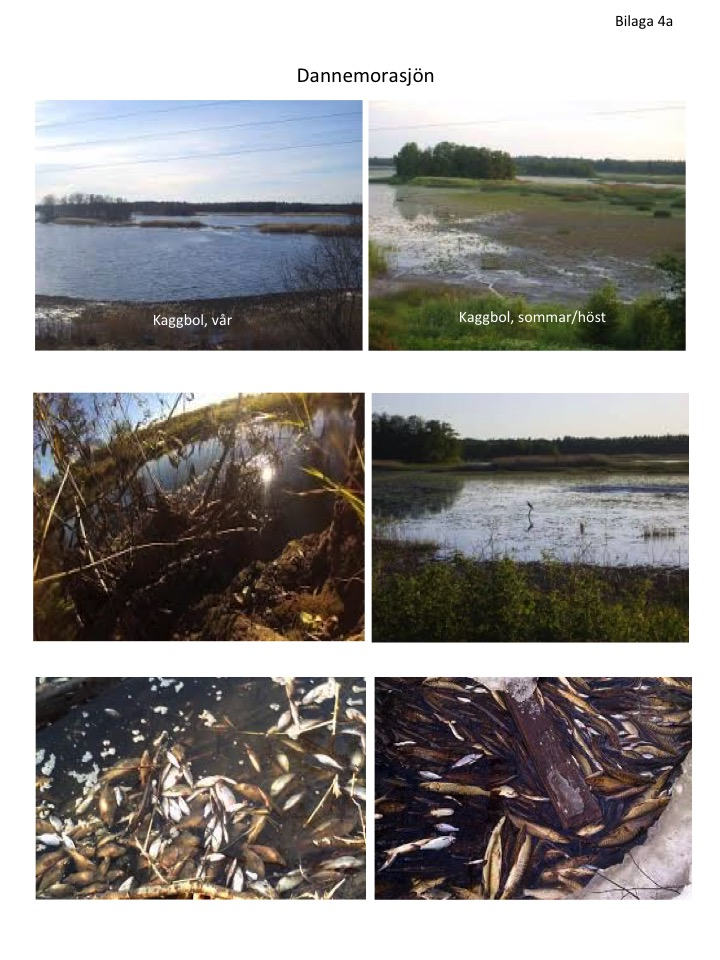

1 Österbybruk-Dannemora Vattenråd Pilotprojekt för att återskapa en livskraftig miljö i Dannemorasjön Sammanfattning Ett långsiktigt projekt har initierats av Österbybruk-Dannemora Vattenråd för att restaurera Dannemorasjön till en livskraftig året-runt-miljö för flora, fauna och rekreation för närboende. Första steget i arbetet är att under vinter-/vårsäsongen påbörja ett pilotprojekt i en begränsad del av sjön för att skapa en tillräcklig stor yta/volym för att säkra överlevnad för fisk och vattendjur. Dannemorasjön befinner sig i ett mycket kritiskt tillstånd inför vintern med extremt låg vattennivå på grund av liten nederbörd, stor avdunstning, oreglerade in- och utflöden samt att mycket ytvatten läcker ned i gruvan. Risk för omfattande fiskdöd föreligger under kommande vintersäsong. Syresättningsutrustning kommer denna vintersäsong att utplaceras i Sundbroån ovan inflödet till Gryttjomfly i norr. Tillräckligt stora vattenvolymer finns tillgängliga utan rensning och utan risk för instängning av fisk. Elanslutning finns vid Gruvans pumpstation för inkoppling av syresättningsenheten. Sundbroån är för grund för att syresättning ska kunna ske direkt i ån och därför kommer åvatten att pumpas till en landbaserad tank och återföras laminärt till ån efter syresättning. Syresättning kommer endast att behöva göras under perioden december till april beroende på isläget. En fortsatt restaurering av sjön kommer att fokusera på att bevara befintliga vattenytor och vattenvägar genom rensning av vattenvägarna/-ytorna samt klippning av vass och näckrosor. Den första insatsen under 2017 blir en rensning av Dalåns inflöde i sjöns nordöstra del. I nuläget är Dalån vattenförande endast vid höga vattenstånd i Slagsmyren/Hammardammen och Harvikadammen och en överenskommelse har gjorts med markägaren, Bergvik Skog AB, att göra en samordnad reglering av dammsystemet till Dalån för ett jämnare tillflöde över året. Därmed öppnas också en möjlighet att genomföra syresättning av Dalåns vatten under vinterperioden. Material från rensning och klippning kommer att aktivt komposteras för att sedan användas för uppbyggnad och förstärkning av strandlinjen. En diskussion har också påbörjats med Östhammars kommun för en samordnad reglering av systemet Stordammen-Oppdammen-Herrgårdsdammen- Sågdammen vilket slutligen mynnar i Sundbroån vid samflödet med Lantgårdsån/Nerån och Filmsjön. Kommunen är mycket positiv till genomförandet och därmed har de två viktigaste tillflödena till Dannemorasjön reglerats enligt gällande vattendomar. Dannemorasjön saknar vattendom för ett reglerat utflöde och på grund av nivåsänkningar och markhöjningar har naturliga trösklar ingen effekt och vattnet flödar okontrollerat ut mot Vattholmaån/Fyrisån. Vattenrådet avser därför att ansöka om vattendom för reglering av utflöde genom ett dämme och en begränsad nivåhöjning av vattenspegeln för att uppnå målet med en stabilare sjöbiotop. Projektet beräknas kosta 2,5 miljoner kronor under 24 till 36 månader. Österbybruk- Dannemora Vattenråd är sökande av finansiering samt administrerar projektet. En styrgrupp för pilotprojektet har bildats bestående av Österbruks-Dannemora Vattenråds arbetsutskott: Freddie Eriksson, ordförande, Tommy Blom och Christer Wahlgren, Svante Svensson och Johan de Faire. ÖDV v.11 1 av 12

2 Sakkunniga från Länsstyrelsen Uppsala län, Östhammars och Uppsala kommuner och Upplandsstiftelsen kommer att bjudas in till styrgruppsmöten vid behov. Bakgrund Ett pilotprojekt har utarbetats under Österbybruk-Dannemora Vattenråds mandat med syfte att skapa av en livskraftig sjöbiotop i Dannemorasjön. Detta baserat på bland annat erfarenheter från den framgångsrika renoveringen av norra Filmsjön, se Sammanfattning Filmsjön nedan, och slutsatser från konsult- och akademiska utredningar, vattendomar och föreslagna handlingsplaner genom åren. Inga av de förslagna handlingsplanerna har sjösatts och vattendomar har inte efterlevts troligtvis på grund av andra miljöprioriteringar, särintressen och bristande finansieringsmöjligheter. Styrgruppen bedömer att det är orealistiskt att extrahera och genomföra de bärande argumenten ur tidigare utredningar och handlingsplaner för att få en samordnad och handlingskraftig projektplan med alla intressenter, förvaltningar, föreningar mm. En fokusering görs därför på att bevara det som finns och skapa förutsättningar för en stabil sjöbiotop. Handlingsplan Styrgruppen avser därför att dela in projektet i kortsiktiga och långsiktiga mål. Projektplanen nedan beskriver översiktligt korta och långa mål och planen kommer att anpassas till finansiella förutsättningar under resans gång. Det första prioriterade målet är att skapa ett andningshål för faunan vid i Gryttjomfly genom en aktiv syresättning av Sundbroån uppströms utflödet i viken/åfåran under kommande vintersäsong. Nästa mål, 2017, är att rensa inflödet från Dalån till sjön samt genomföra vass- och näckrosklippning i begränsad omfattning samt rensning av åfåran genom Gryttjomfly. Syresättning av Dalån uppströms inflödet i sjön kommer att göras under vintersäsongen som komplement till syresättningen i Sundbroån. Ingen muddring kommer att genomföras eftersom historiska föroreningar från gruv- och järndrift ligger bundna, och stabiliserade, i de djupare sedimentskikten. En muddring under rotfilten riskerar att sprida föroreningarna i strömriktningen och ge oönskad påverkan på miljön. Skördade gröndelar och material från rensningar kommer att genomgå en aktiv aerob kompostering. Om behov finns kommer dränvattnet att samlas in för att renas där från vissa föroreningar innan det återgår till sjön. De komposterade materialen återanvänds till uppbyggnad och förstärkning av strandlinjen. Åtgärder och rutiner kommer att upprättas med Bergvik Skog för reglering av flödet för vattenvägen från Slagsmyren till Dalån och med Östhammars kommun för vattenvägen från Stordammen till Sundbroån. En ansökan om vattendom för reglerat utflöde kommer att inlämnas under början av 2017 och ansökningar för erforderliga tillstånd hos Länsstyrelsen för planerade åtgärder. Åtgärderna har stor betydelse också för Vattholmaån/Fyrisån och Uppsalas framtida vattenförsörjning. ÖDV v.11 2 av 12

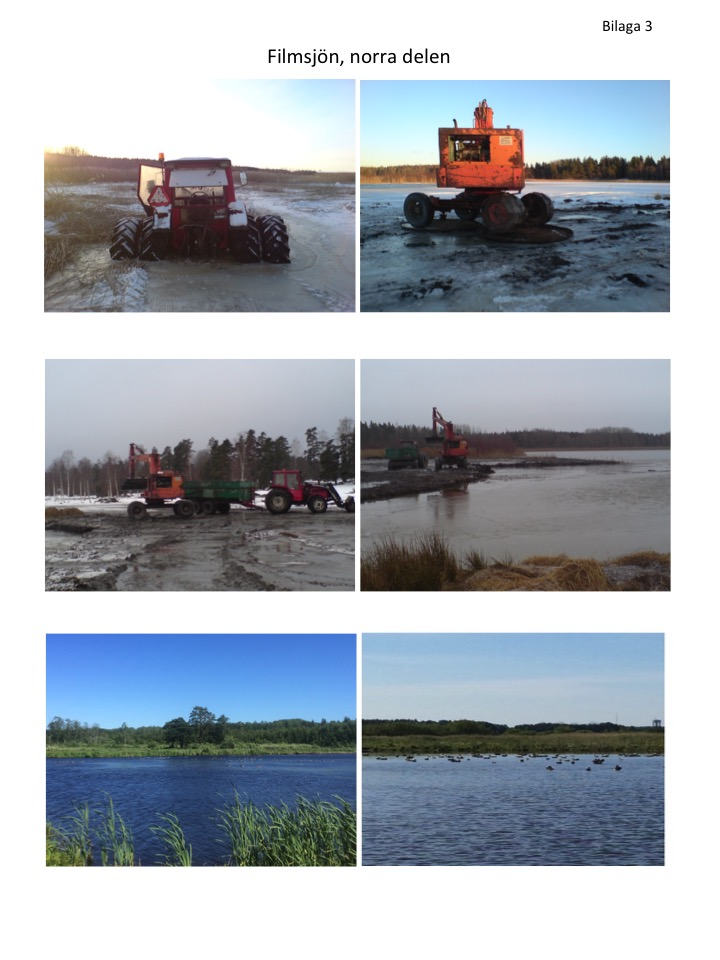

3 Styrgruppen har initialt haft kontakt med och kommer att ha fortsatt diskussion och samverkan med sakkunniga från Länsstyrelsen i Uppsala län, Östhammars och Uppsala kommuner samt från Upplandsstiftelsen. Finansiering i flera etapper kommer att sökas i form av anslag från Upplandsstiftelsen, Leader, mark-/sjöägare, LOVA, LONA och EU-program m.fl. Utrustning, maskiner, personal och kompetens finns tillgängliga för syresättning, rensning, kompostering, rening av dränvatten, monitorering och uppföljning för att kunna inleda projektet redan under vintersäsongen Beräknad kostnad för projektet är 2,5 miljoner kr enligt specifikationen nedan under avsnittet Budget/ kostnadskalkyl. Första finansieringsrundan har inletts för delprojektet syresättning av Sundbroån som beräknas kosta kr för utrustning, installation och drift. Sammanfattning Filmsjön Norra delen av Filmsjön, uppströms Dannemorasjön, har sedan slutet av 1990-talet genomgått en renovering på privat initiativ. Detta i enlighet med gällande vattendom där botten har muddrats ned till rotfilten och sjön har fått ett djup av mellan 0,5 till 1,5 meter. Muddrade massor har fått självkompostera på angränsande land och därefter återanvänts för förstärkning av strandlinjen. Norra delen av sjön har idag en öppen vattenspegel från tillflödet i norr, Gölen, till strax uppströms idrottsplatsen. Ett rikt fisk- och fågelliv har återkommit och sjön utnyttjas av ortsborna för rekreation. Södra delen av sjön påverkas fortfarande med tät igenväxning från avloppsreningsverket i Österbybruk. Norra Filmsjön mår till synes bra men årligt tillkommande organiskt material bryts inte ned av den naturliga mikrofloran utan ansamlas som ett sediment med låg densitet, vilket på sikt hotar sjön med ny igenväxning och begränsning av vattendjup och strömmar. En hypotes var att Filmsjön lider av syrebrist och att en stimulering av den nedbrytande mikrofloran skulle kunna ske genom en aktiv syresättning av sjön och därmed få en god omsättning på det organiska materialet. En förstudie sattes därför i gång för att kartlägga grundläggande data kring sjöns status, dvs. ph, konduktivitet (ledningsförmåga) och löst syre i vattnet vid omgivande temperatur. Under maj till oktober 2016, då biotopen förväntades vara mest bioaktiv, genomfördes en mätserie med punkter över sjön (25 vid ytan och 25 vid botten) i syfte att kartlägga sjöns förändringar under perioden. Resultaten gav att den muddrade norra delen av sjön var mycket stabil med ytterst små förändringar under perioden och med mycket goda löst syrenivåer, både i ytvatten och vid botten, även i slutet av rötmånaden, trots att sjön varit i princip utan till- eller utflöde på grund av den ringa nederbörden. Dessa syrenivåer borde stödja en aktiv mikrokultur för omsättning av det organiska materialet men så sker inte. Orsaken kan vara att ph ligger ganska högt över hela perioden liksom en mycket hög konduktivitet, vilket kan förklaras med det buffrande läckaget av bland annat kalciumföreningar från jorden (ett helt naturligt läckage och typiskt för stora delar av Uppland). En mer omfattande analytisk utredning av vatten och sediment i norra Filmsjön samt vatten och sediment efter sammanflödet med vatten från avloppsreningsverket och kylvatten från gjuteriet genomfördes. Den visar att Filmsjön inte har några oroväckande belastningar, men på grund av den höga löst syrenivån släpper fosforoch vissa kväveföreningar lätt från ÖDV v.11 3 av 12

4 sedimentet, där de annars finns bundna, och återfinns till stor del i vattnet istället. Alkaliniteten är extremt hög i sjön, dvs. vattnets förmåga att buffra surt nedfall utan att ph sjunker, och detta kan vara en delförklaring till den svaga mikrobiologiska aktiviteten i sjön. Efter sammanflödet med Lantgårdsån är belastningarna högre i vattnet av bland annat tungmetaller med kobolt i topp med värden 10 gånger högre än utsläppsgränsen. Sedimentet är mer mineraliserat och innehåller höga halter kobolt, nickel och zink. Fosforoch kvävevärdena i vatten och sediment visar samma nivåer och tendens som i Filmsjön. Den mycket höga konduktiviteten efter sammanflödet, mer än dubbla värdet i Filmsjön, innebar att kompletterande grunddata för Lantgårdsån togs fram, mellan tillflödet från gjuteriet och tillflödet från avloppsreningsverket, och vid Sundbroån innan utflödet i Dannemorasjön. Budget/kostnadskalkyl Kostnadsberäkningarna avser endast pilotprojekt under de inledande 15 till 18 månaderna. Fortsatt utvidgning/renovering, samordnad vattenreglering mm. uppskattas till 8 till 12 miljoner kr under en tidsperiod av 5 till 8 år. Dannemorasjön Budget för pilotprojekt "Dannemorasjön" Kostnad, kr Hyra av utrustn. inkl. arbete (550 t à kr) (Rensning, klippning mm.) Syresättare, kringutrustn (Delprojekt Sundbroån) Syresättare, kringutrustn (Delprojekt Dalån) Komposteringsytor Framdragning el Insatsvaror, mtrl mm (kompostering, rening dränvatten mm.) Konsulter, specialister (300 t à 800 kr) Analyskostnader Driftkostnader Resor, möten mm Administration Oförutsett (5%) Summa: ÖDV v.11 4 av 12

5 Övergripande projektplan för Dannemorasjön ÖVERGRIPANDE PROJEKTPLAN FÖR PILOTPROJEKT "DANNEMORASJÖN" Q4-16 Q1-17 Q2 Q3 Q4 Q1-18 Q2 Q3 Q4 Q1-19 Q2 Q3 Syresättning Sundbroån Dalån Sund broån, Dalån Rensning Tillflöde Dalån GryYjomfly Litoralen Litoralen Vassklippn. Kompostering Rening drän Monitorering Uppföljning Analyser * Ansökan Tillstånd mm. * SyresäYning Vattendom * Litoralen Finansiering Vattenreglering Projektmöte * * * * * * Rapportering * * * * ÖDV v.11 5 av 12

6 Styrgruppen Österbybruk-Dannemora Vattenråd, ÖDV, är den sammankallande och projektledande organisationen för pilotprojektet. ÖDV, som projektägare, söker tillstånd från myndigheter och förvaltningar för projektets genomförande samt är sökande/mottagare av finansiella medel till projektet. Papillon AB, Österbybruk, utför projektering och genomförande av rensnings-, klipp- och markarbeten. Papillon är leverantör av syresättningssystem. Spikes & Cogs AB, Stockholm, handleder komposterings- och reningsarbeten, bl.a. från tungmetaller, samt ansvarar för regelbunden kontroll och mätning av kemiska förhållanden i sjön. Spikes & Cogs insamlar och administrerar kemiska/organiska analyser enligt överenskommet provtagningsschema. Mark- och dammägare i området kommer att inbjudas till styrgruppsmöten vid behov. Sakkunniga från myndigheter, förvaltningar och organisationer kommer att bjudas till styrgruppsmöten vid behov. Styrgruppen kommer troligtvis att kompletteras under projektets gång med nya kompetenser när så efterfrågas. Övriga samarbeten Med en utarbetad strategi för informationsspridning kring projektet, kan externa intressenter vilja delta med kompletterande projekt. SLU, LRF och vattenvårdsförbund kan vara sådana intressenter. Kontroll- och provtagningsplan ph, konduktivitet och syre är parametrar som monitoreras regelbundet, förslagsvis en gång i månaden. Inledningsvis kommer löst syre att mätas en gång i veckan för att en översyresättning inte ska ske vid sjunkande vattentemperaturer. Före projektstart tas nollprover av vatten och sediment avseende fosforoch kväveföreningar, COD/BOD samt metaller/tungmetaller med utsläppsgränser. Därefter tas samlingsprov av vatten och sediment kvartalsvis för certifierade analyser. Renat dränvatten från komposteringen genomgår samma analysförfarande kvartalsvis. Använda tekniker, instrument och analyslaboratorium Rensning/klippning: Den maskinella utrustning som använts vid renoveringen av Filmsjön finns tillgänglig för pilotprojektet liksom utrustning hos Miljöföreningen Fyris Östra Källor. Vid behov finns det även möjlighet att hyra in lokal kapacitet för arbetena. Syresättning: AWT-tekniken bygger på att skapa mikrobubblor med mycket lång uppehållstid i vatten, dvs. med hög löslighet. Tekniken är mycket energieffektiv avseende mängd löst syre per kwh. AWT-enheterna kan utformas som add-on system till ett vattenflöde, dvs. placerade på sidan om, eller på flytdockor direkt i vattnet. ÖDV v.11 6 av 12

7 Kompostering: FADE är en mikrobiologisk kultur, icke-gmo, som påskyndar nedbrytningen av organiskt material. Beroende på omgivande temperatur sker nedbrytning på 3 till 6 veckor under aeroba förhållanden. Rening av dränvatten från kompostering: MAAC är ett korkbaserat filter som aktiverats för att binda metaller/tungmetaller i vatten. Enkla självflödesfilter kan anpassas för tillämpningen. Efter mättnad kan filtren avmetalliseras så att metalljonerna återvinns i koncentrat för säker miljöhantering och därefter kan filtren förbrännas för återvinning av energivärdet. Alternativt kan de mättade filtren förbrännas vid värmeanläggningar med rökgasrening för att undvika spridning av metallerna. Monitorering av grundläggande parametrar: Fisher Scientific A329 multiinstrument med tillhörande temperaturkompenserad prober för mätning av ph, konduktivitet och löst syre används för månatliga mätningar av vatten. Analyslab.: ALcontrol används för certifierade analyser av vatten- och sedimentprover av kvartalsvis provtagningar. Övrigt/kommentar Gjuteriet i Österbybruk står med stor sannolikhet för största delen av tungmetallutsläppen i vattensystemet. Relativt små vattenvolymer används i processen och dessa kan enklast och mest kostnadseffektivt åtgärdas vid källan med kända tekniker. En diskussion har inletts med gjuteriet för att lösa situationen. Österbybruk-Dannemora Vattenråd för Styrgruppen En livskraftig miljö i Dannemorasjön Freddie Eriksson, ordförande Bilagor 1. Omgivande vattenvägar 2. Upplands vattenvägar 3. Bilder från renovering av Filmsjön 4a och 4b Bilder från Dannemorasjön ÖDV v.11 7 av 12

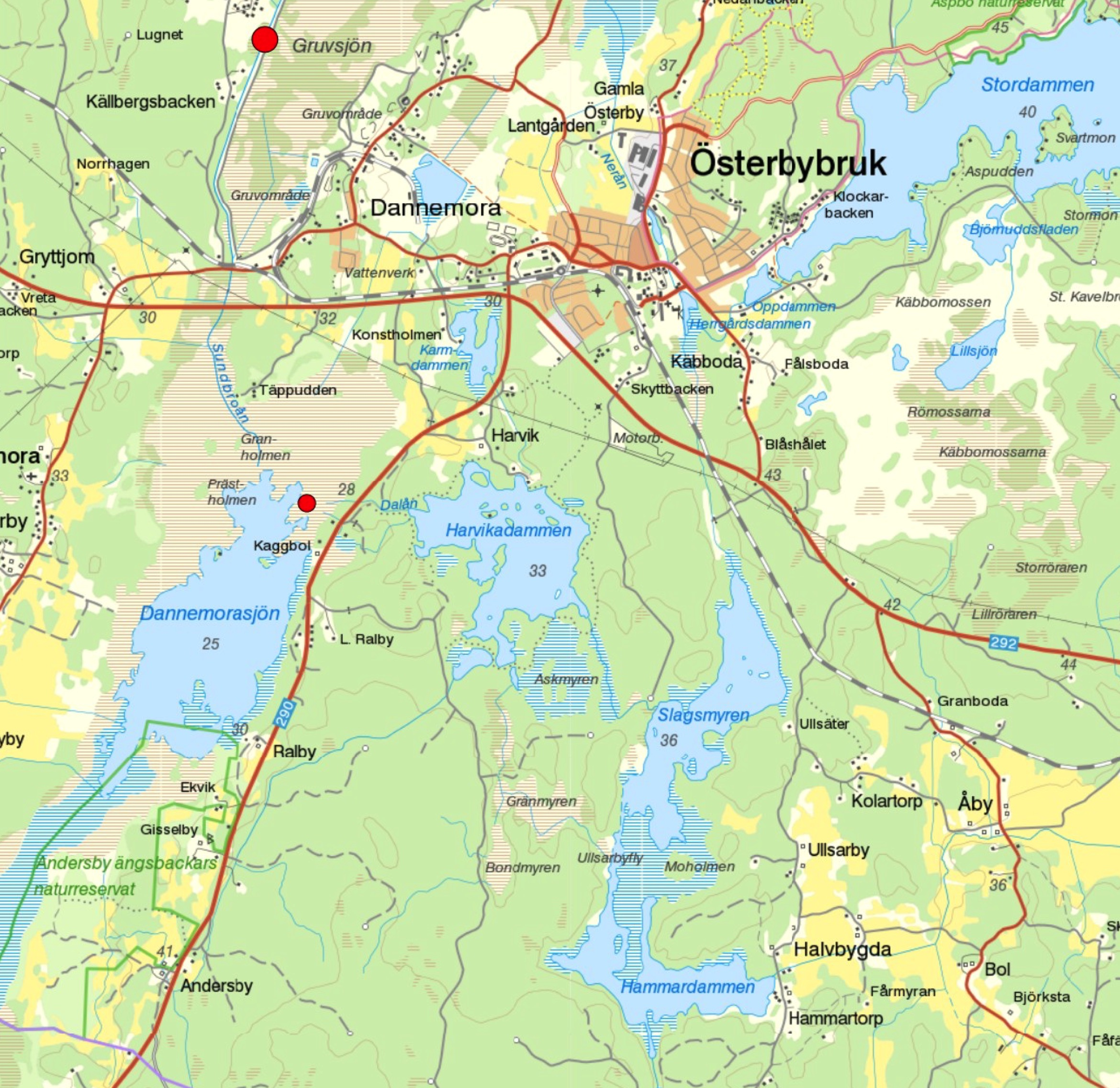

8 Bilaga 1 Positioner för syresättning ÖDV v.11 8 av 12

9 ÖDV v.11 9 av 12

10 ÖDV v av 12

11 ÖDV v av 12

12 ÖDV v av 12
